Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens. Explication des consignes de sécurité Danger Ce symbole met en garde contre les dommages pour les personnes.
■ Les travaux sur les conduites de gaz ne devront être effectués que par un installateur qualifié. ■ Les travaux électriques ne devront être effectués que par des électriciens.
Les indications précédées du mot "Remarque" contiennent des informations supplémentaires. Destinataires La présente notice est destinée aux utilisateurs de l’installation de chauffage. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris enfants) présentant des capacités physiques, sensorielles ou mentales diminuées, voire manquant d'expérience ou de connaissance. Si toutefois cela devait être le cas, ces personnes devront, pour leur sécurité, être surveillées ou informées du mode opératoire par une personne habilitée. Attention Surveillez les enfants. Veillez à ce qu'ils ne jouent pas avec l'appareil. 5586 655-F
2 Toute fuite de gaz risque de provoquer des explosions pouvant causer des blessures très graves. ■ Ne pas fumer ! Eviter toute flamme nue et toute formation d’étincelles. Ne jamais actionner les interrupteurs des lampes et des appareils électriques. ■ Fermer la vanne d’alimentation de gaz. ■ Ouvrir les fenêtres et les portes. ■ Eloigner les personnes de la zone de danger. ■ Prévenir le fournisseur de gaz, le fournisseur d'électricité et l'installateur depuis l'extérieur du bâtiment. ■ Faire couper l'alimentation électrique du bâtiment depuis un emplacement sûr (à l'extérieur du bâtiment). Comportement en cas d’odeur de fumées
Il y a risque de brûlures et d'explosion en cas d’incendie. ■ Arrêter l’installation de chauffage. ■ Fermer la vanne d’alimentation de gaz. ■ Utilisez un extincteur contrôlé des classes ABC. Conditions à remplir par la chaufferie
(contenus dans les peintures, les solvants et les produits de nettoyage, par exemple) et la poussière abondante (travaux de meulage, par exemple). ■ Eviter une humidité restant excessive (séchage du linge en permanence, par exemple). ■ Ne pas obturer les arrivées d’air existantes.
Les fumées peuvent entraîner des intoxications mortelles. ■ Fermer les portes des pièces d’habitation.
Les composants qui n’ont pas été contrôlés avec l’installation de chauffage risquent de provoquer des dommages sur l’installation de chauffage ou des dysfonctionnements. Ne faire effectuer leur montage ou leur remplacement que par le chauffagiste.

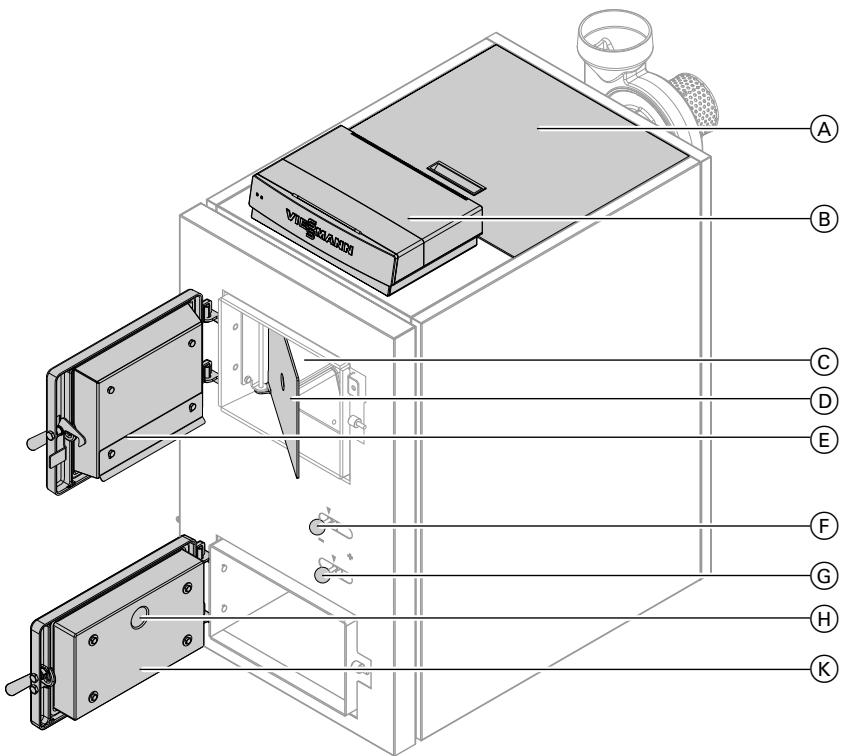

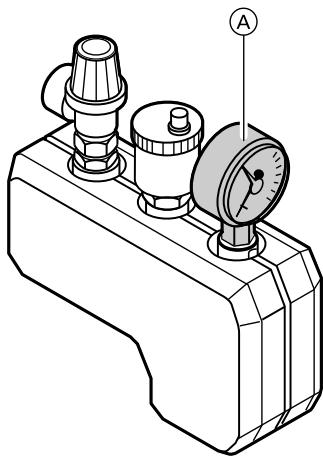

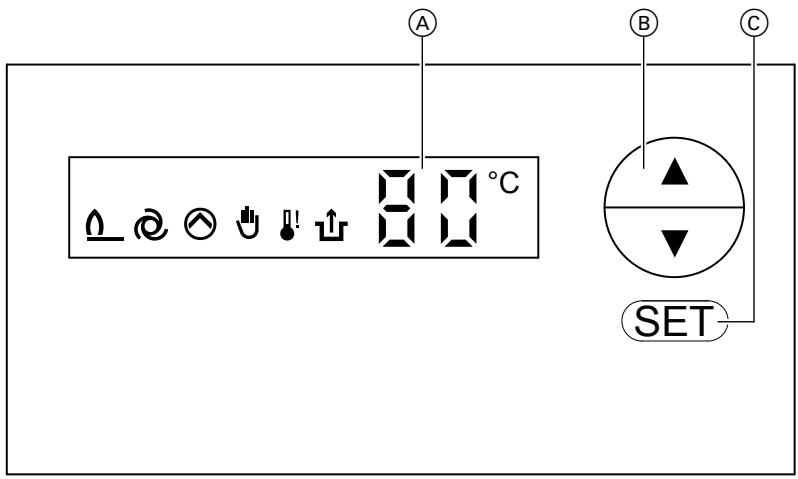

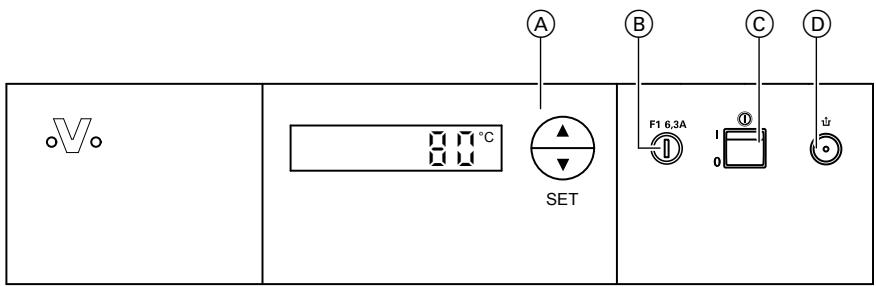

■ Ouvrir la régulation ■ Fonctions et organes de commande ■ Module de commande

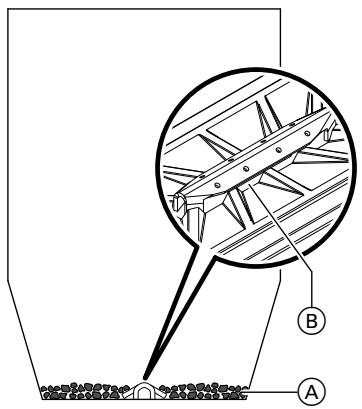

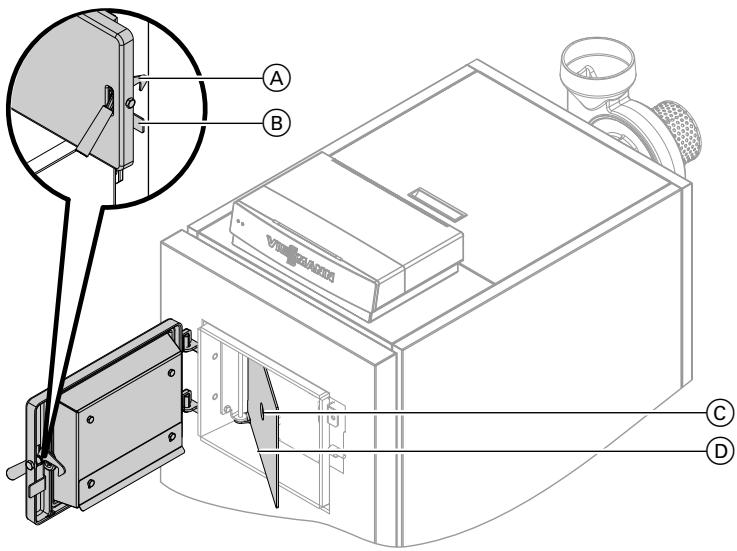

8 Montée en température ■ Ouvrir la porte de chargement ■ Charger et allumer le combustible Réapprovisionnement en combustible Modifier la température d'eau de chaudière Régler le point d'affichage pour "h" Mesures en cas de surchauffe de la chaudière ■ La température d'eau de chaudière dépasse la consigne réglée ■ La température d’eau de chaudière atteint 90 °C ■ La température d’eau de chaudière atteint 95 °C Mesures pour limiter les dépôts de goudron

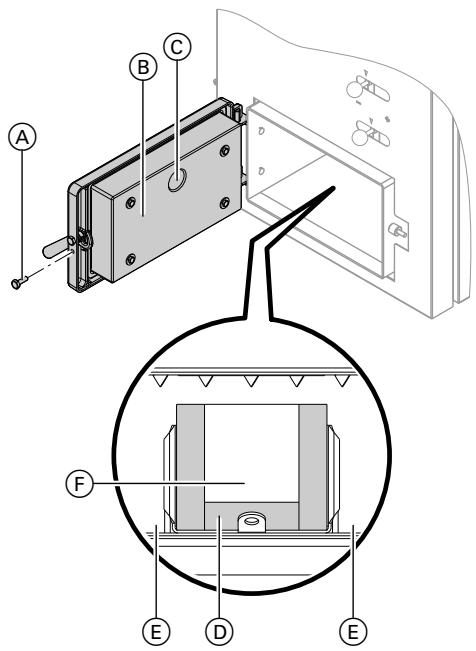

12 Viseur de flamme (selon les besoins) Extracteur de fumées (selon les besoins) Surfaces de chauffe en aval (au bout de 2 à 4 semaines)
28 Porte de chargement

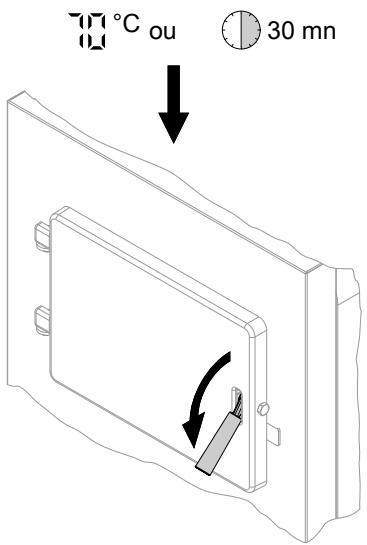

A Soulever le cache de protection A.
La pompe fonctionne si la cuit de chaudière (voir chaudière enclenchée température minimale de page 10) 60 °C est dépassée et lors du test de la pompe Réapprovisionner en Réapprovisionnement Voir page 15 combustible avec du en combustible ou bois d'allumage ou échec de la montée en recommencer la montée température en température 9
Organes de commande et d'affichage de la… (suite) "h" est allumé ou clignote (voir page 25) N'ouvrir la porte que si "h" est allumé ou clignote (voir page 25)
Si "Er" s'affiche au lieu de la température d’eau de chaudière, la sonde de température de chaudière présente l'un des défauts suivants : ■ Coupure ■ Court-circuit ■ Température supérieure à 100 °C Test de la pompe
3. Vérifiez si l'évacuation de la chaleur par l'installation de chauffage ou le réservoir tampon est assurée ; le cas échéant, ouvrez les robinets des radiateurs. 4. Contrôlez la ventilation motorisée pour cheminée intégrée dans le tube de fumées et/ou le modérateur de tirage intégré dans la cheminée. Il faut s'assurer que le volet oscillant fonctionne et que le réglage ne dépasse pas 15 Pa.
La puissance nominale de la chaudière n'est atteinte qu'avec du bois sec ayant un degré d'humidité compris entre 15 et 20 % (pouvoir calorifique > 4 kWh/kg).
■ Ne pas stocker du bois fraîchement coupé dans une cave, car l'air et le soleil sont indispensables à son assèchement. Du bois sec peut en revanche être conservé dans une cave ventilée. ■ Durée de stockage d'un été (humidité d'env. 40 %) ou de plusieurs années (humidité d'env. 20 %).
■ Empiler les bûches en gardant des espaces suffisants pour que le flux d'air puisse évacuer l'humidité dégagée. ■ Prévoir un espace vide sous la pile de bois, par exemple en la plaçant sur des traverses de bois afin que l'air humide puisse s'échapper.

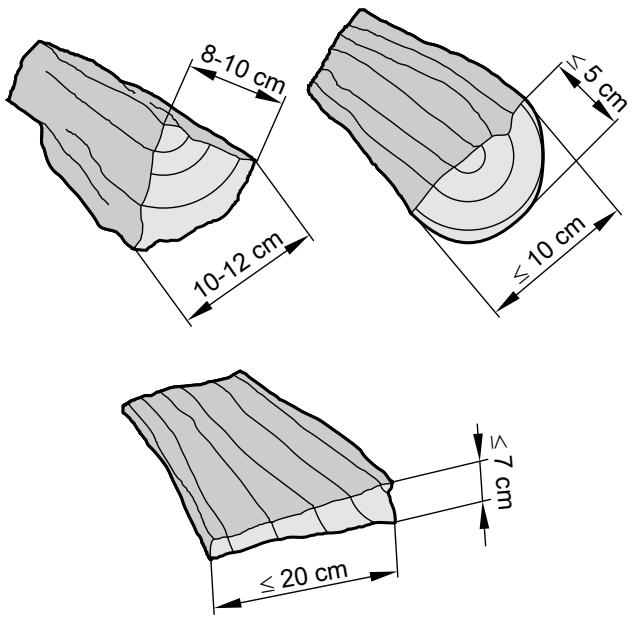

■ des bûches trop grosses

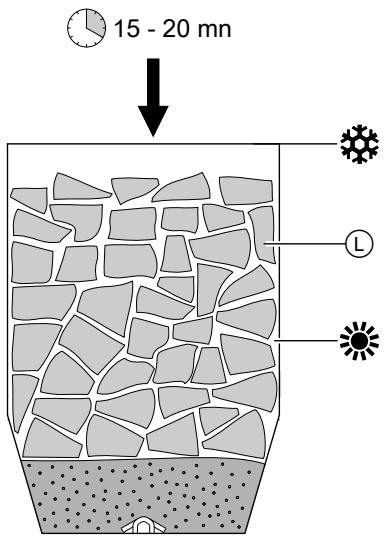

■ Les bûches de plus petite taille doivent être empilées sans espace entre elles dans le volume de remplissage de la chaudière. ■ Les bûches de 25 cm de long peuvent être placées en longueur les unes derrière les autres.

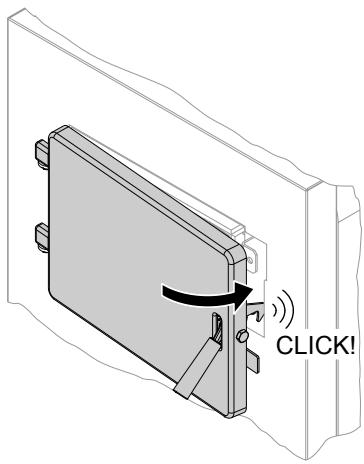

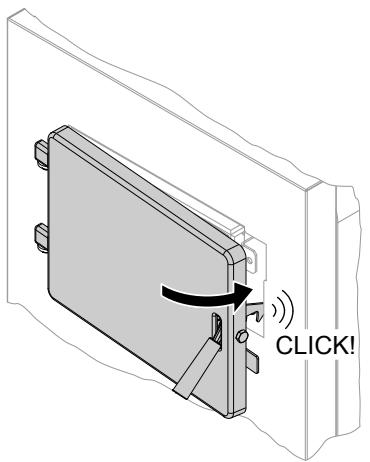

F D Le combustible devant servir au réapprovisionnement doit être prêt, à portée de la chaudière. CLICK!
■ Si la porte de chargement est ouverte, l'extracteur de fumées continue de tourner à pleine vitesse. ■ Lorsque la montée en température s'est déroulée correctement, ne pas réouvrir la porte de chargement avant que le voyant "h" n'apparaisse sur la régulation. Réapprovisionnement en combustible, voir page 19.

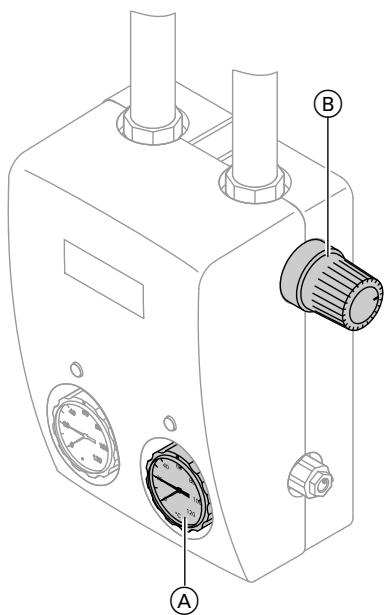

80 °C en continu. Si la température de chaudière n'est pas atteinte, la quantité d'eau primaire en circulation (allure de la pompe) doit être adaptée par le chauffagiste.
Avec un volume de remplissage entièrement chargé, suivant l'évacuation de la chaleur et la qualité du combustible, la durée de combustion atteint plusieurs heures. Pour éviter de devoir effectuer une nouvelle montée en température, vérifiez régulièrement si le voyant "h" apparaît sur la régulation.
Si le combustible du volume de remplissage est entièrement consumé et qu'il ne reste plus de braise, il faut procéder à une nouvelle montée en température.

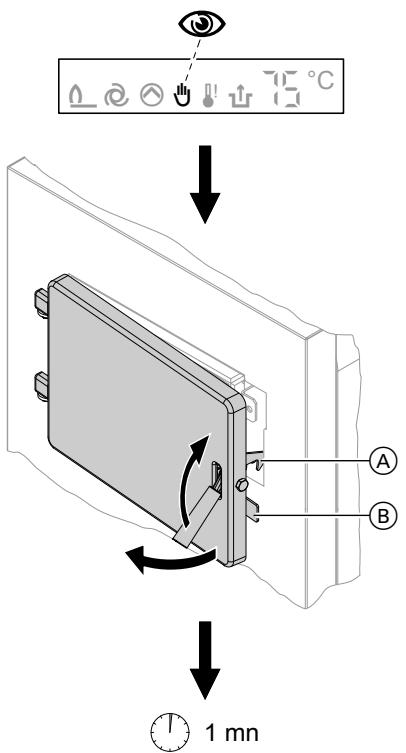

L'échappement des gaz de combustion par la porte de chargement est source de pollution et de dommages pour la santé. N'ouvrir la porte de chargement et ne recharger du bois que si "h" est allumé ou clignote. Ne pas ouvrir la porte de chargement si le voyant "É" clignote ou si le voyant "E" est allumé. Voir page 25.

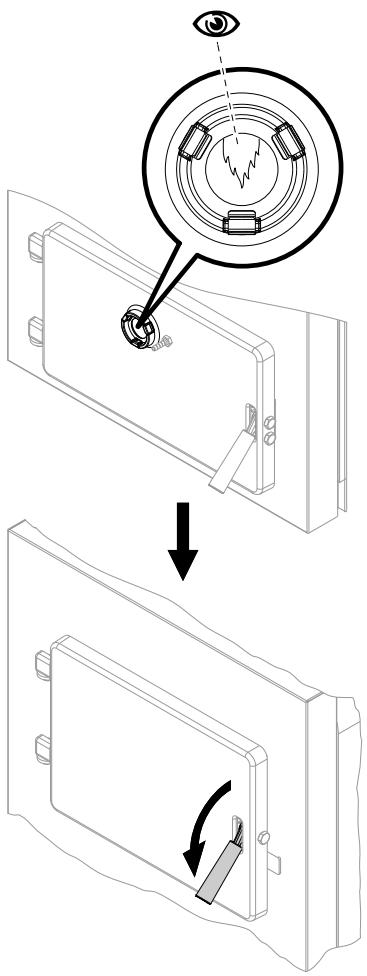

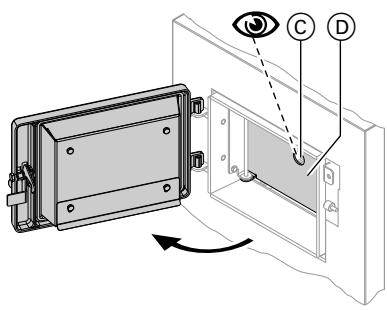

Si la braise n'arrive plus qu'aux ouvertures latérales dans les éléments d'air primaire (ouvertures d'air primaire), il est nécessaire de réapprovisionner en combustible. Dans ce cas, procédez comme suit. Remarque Si des bûches non consumées se trouvent encore dans le volume de remplissage, refermez la porte de chargement et laissez le combustible se consumer. 6. Ouvrez le volet de gaz de distillation avec un crochet E au niveau de l'ouverture C.
F. Le lit de braises doit être entièrement recouvert de bûches.
1. Appuyez sur la touche "SET" jusqu'à ce que l'ancienne valeur réglée clignote en alternance avec "td". 2. Réglez la valeur souhaitée avec "|/~". ■ Etat de livraison : 10 K ■ Plage de réglage : 5 à 15 K Volume de remplissage à l'ouverture de la porte de chargement Fumée Flammes Bûche échéant, ajouter en premier du bois d'allumage ■ S'il n'y a plus de braises, il faut procéder à une nouvelle montée en température.
Les déflagrations et les fumées toxiques occasionnent des blessures et des dommages pour la santé. N'ouvrez la porte de chargement dans aucun des états de fonctionnement suivants avant l'allumage de "h" sur l'écran.
Informez votre chauffagiste si ce défaut se reproduit en peu de temps ou se produit régulièrement.
Lorsque la température d'eau de chaudière dépasse de 3 K la consigne réglée, la régulation bascule le fonctionnement de l'extracteur de fumées en marche continue sur un mode séquentiel. Le symbole "a" clignote alors sur l'écran.
Lorsque la température d’eau de chaudière est de nouveau redescendue en deçà de la consigne réglée, l'extracteur de fumées se remet automatiquement en marche normale.
évacuation de la chaleur.
Si la température d'eau de chaudière redescend en dessous de 90 °C, la régulation remet automatiquement en marche l'extracteur de fumées.
Suivant le besoin calorifique, rajoutez du combustible ou effectuez une nouvelle montée en température de la chaudière si le combustible est entièrement consumé (voir page 14).
■ Utilisez uniquement du combustible sec : stockage pendant 2 années minimum, humidité max. de 15 % - 20 % (voir page 12). ■ Chauffer si possible à une température de chaudière supérieure. 26
■ Réapprovisionner et effectuer la montée en température selon les besoins. Un fonctionnement séquentiel prolongé renforce la formation de goudron.
Un entretien régulier est nécessaire pour garantir un fonctionnement fiable, économe en énergie et respectueux de l'environnement. La meilleure solution consiste à conclure un contrat de contrôle et d'entretien avec votre chauffagiste. Chaudières
Le fonctionnement de la sécurité thermique devra être contrôlé chaque année par l'utilisateur ou par le chauffagiste via une purge. Il y a risque d'encrassement du siège de la soupape (voir notice fournie par le fabricant de la soupape).
Le fonctionnement de la soupape de sécurité devra être contrôlé par l'utilisateur ou par le chauffagiste tous les six mois via une purge. Il y a risque d'encrassement du siège de la soupape (voir notice fournie par le fabricant de la soupape).
■ N'utilisez pas de produits de nettoyage chimiques.
L'entrée en contact avec des composants sous tension peut conduire à de graves blessures par choc électrique. Avant de commencer les opérations de nettoyage, coupez la tension d'alimentation secteur (par ex. au fusible ou à l'interrupteur principal) et attendez que la chaudière se soit refroidie.
Nettoyage (suite) Remarque Les intervalles de nettoyage indiqués sont donnés à titre indicatif et diminuent suivant la qualité du combustible et les conditions de fonctionnement.
1. Eliminez les dépôts secs et superficiels (cendre, charbon et goudron) sur les parois et dans les coins, à l'avant et à l'arrière, à l'aide d'un grattoir ou d'une spatule.
■ La présence de petites fissures à la surface des pièces en béton réfractaire est normale et n'a aucun effet sur le fonctionnement et la durée de vie des pièces. ■ Les dépôts noirs brillants sur les parois intérieures du volume de remplissage sont normaux ; il est inutile de les retirer. ■ Mesures pour limiter les dépôts de goudron, voir page 26.

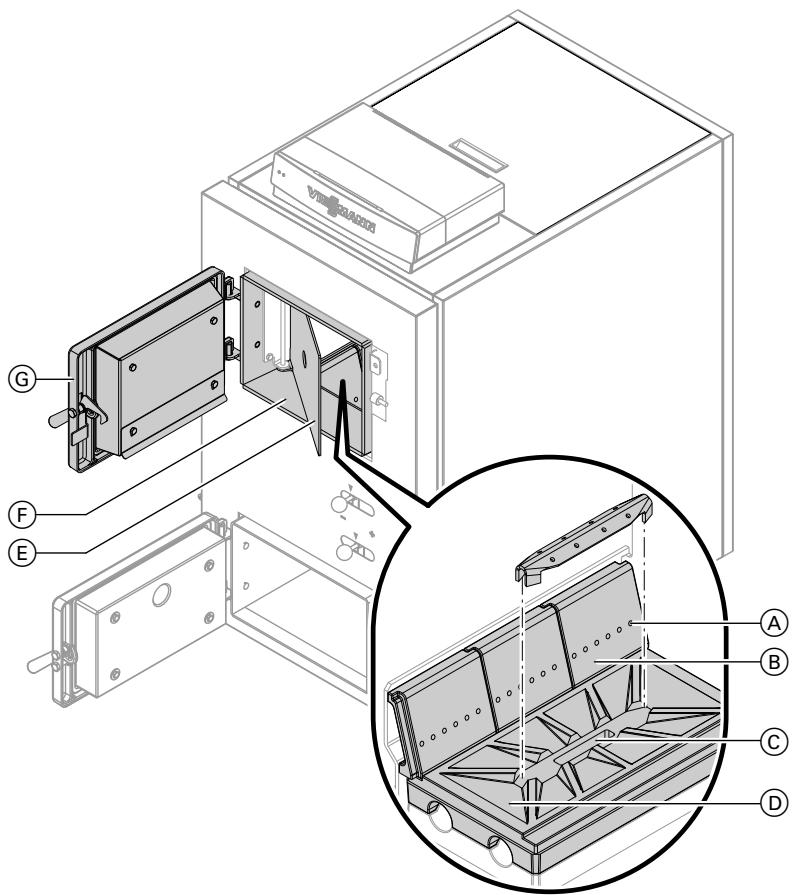

Volume de remplissage (avant chaque nouvelle… (suite)
5. Après le nettoyage, fermez le volet de gaz de distillation et la porte de chargement.

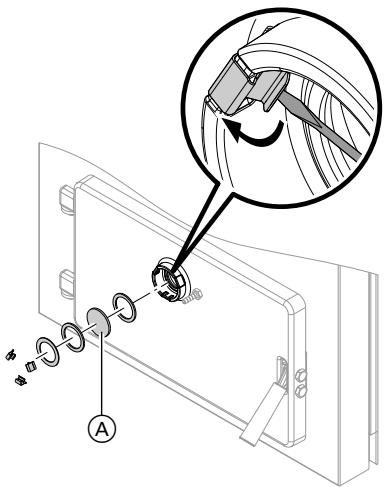

Viseur de flamme (selon les besoins)
3. Nettoyez le verre. 4. Remontez le verre en procédant en ordre inverse. Montez l'anneau métallique en dernier.

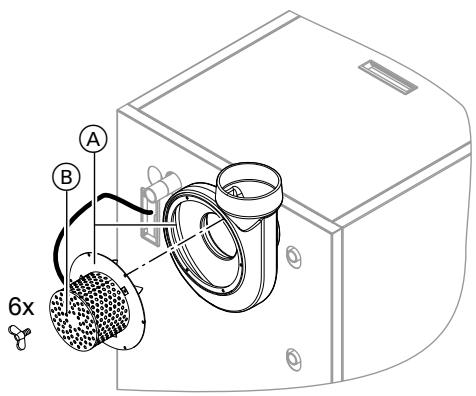

Remarque Le nettoyage de l'extracteur de fumées est nécessaire dans les cas suivants : ■ Des bruits de vibration se produisent en raison d'un déséquilibre de la turbine (dépôts sur les ailettes de la turbine). ■ La puissance faiblit.
Les travaux effectués sur l'extracteur de fumées en marche entraînent des blessures graves. Arrêtez préalablement la chaudière sur la régulation.
Extracteur de fumées (selon les besoins) (suite)

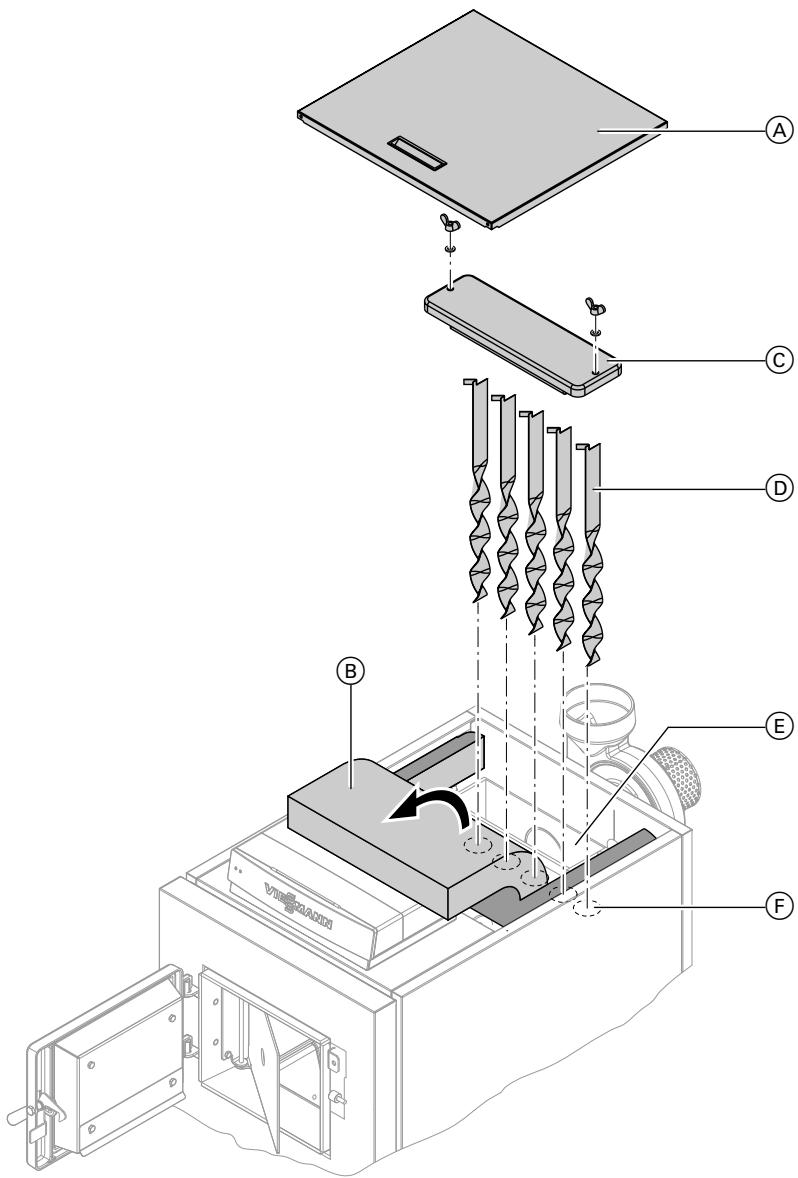

4. Retirez les turbulateurs D vers le haut (en utilisant une pince si nécessaire) et nettoyez-les. 5. Nettoyez les parois intérieures de la boîte de fumées E et les surfaces de chauffe en aval F à l'aide d'une spatule, d'une brosse et d'un aspirateur.

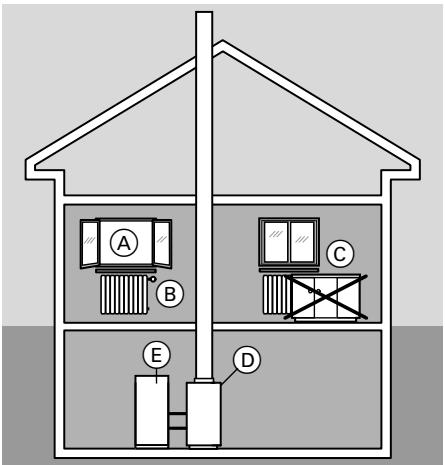

échéant) à la tombée de la nuit. ■ Réglez correctement les robinets thermostatiques B. ■ Ne masquez pas les radiateurs C et les robinets thermostatiques B. ■ Utilisez les possibilités de réglage de la régulation D comme la "température ambiante normale" en alternance avec la "température ambiante réduite". ■ Réglez la température d'eau chaude du ballon d'eau chaude E sur la régulation D. ■ N'activez la pompe de bouclage ECS (à l'aide de la programmation sur la régulation) qu'en cas de soutirage d'eau chaude. ■ Maîtrisez la consommation d'eau chaude : prendre une douche consomme en général moins d'énergie que prendre un bain.
E Economie d'énergie36 Ecran9 Eléments d'air primaire31 Enclenchement de l'installation11 Rehaussement de la température de retour19 Remise en service11 S Sécurité thermique28 Soupape de sécurité28 Stockage du bois12 Stockage du combustible12 Surchauffe de la chaudière, mesures 25 Symboles, signification9 T Test de la pompe10 V Vider le bac à cendres29
Montée en température14
Nettoyer l'extracteur de fumées32 Nettoyer les surfaces de chauffe en aval34 Nettoyer le viseur de flamme32 Nettoyer le volume de remplissage....30
