| Type de produit | Hotte aspirante |
| Marque | SILVERLINE |
| Modèle | CITY |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Classe d'isolation moteur | F |
| Classe d'isolation appareil | Classe I |
| Nombre de vitesses | 3 ou 5 (selon version) |
| Fonction minuterie | Oui, 15 minutes |
| Éclairage | 2 lampes (halogènes ou LED selon version) |
| Type de filtre à graisses | Filtre cassette en aluminium lavable |
| Fréquence de nettoyage filtre aluminium | Toutes les 2 à 3 semaines ou signal C |
| Filtre à charbon actif (optionnel) | Oui, à remplacer tous les 3 à 5 mois |
| Diamètre conduit d'évacuation | 120 ou 150 mm |
| Distance minimale plaque électrique | 45-65 cm |
| Distance minimale plaque à gaz | 65-75 cm |
| Type d'installation | Murale, avec ou sans cheminée |
| Matériau | Inox, verre trempé |
| Dimensions (approx.) | Non spécifiées dans la notice |
| Poids (approx.) | Non spécifié dans la notice |
FOIRE AUX QUESTIONS - CITY SILVERLINE
Questions des utilisateurs sur CITY SILVERLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice CITY - SILVERLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CITY de la marque SILVERLINE.
MODE D'EMPLOI CITY SILVERLINE
Mise en circulation dans l'UE
SCD Luisina
La boisinière
35530 Servon-sur-Vilaine
FRANCE
Produit: Hotte aspirante KIM, CITY
Par la première, nous certifions que le produit mentionné ci-dessus correspond à toutes les définitions de la directive CEM 2004/108/CE.
Le produit mentionné ci-dessus répond aux demandes des directives suivantes:
- Directive relative à la basse tension 2006/95/CE
- Directive CEM 2004/108/CE
MANUEL d'utilisation
3283 KIM
3370 CITY

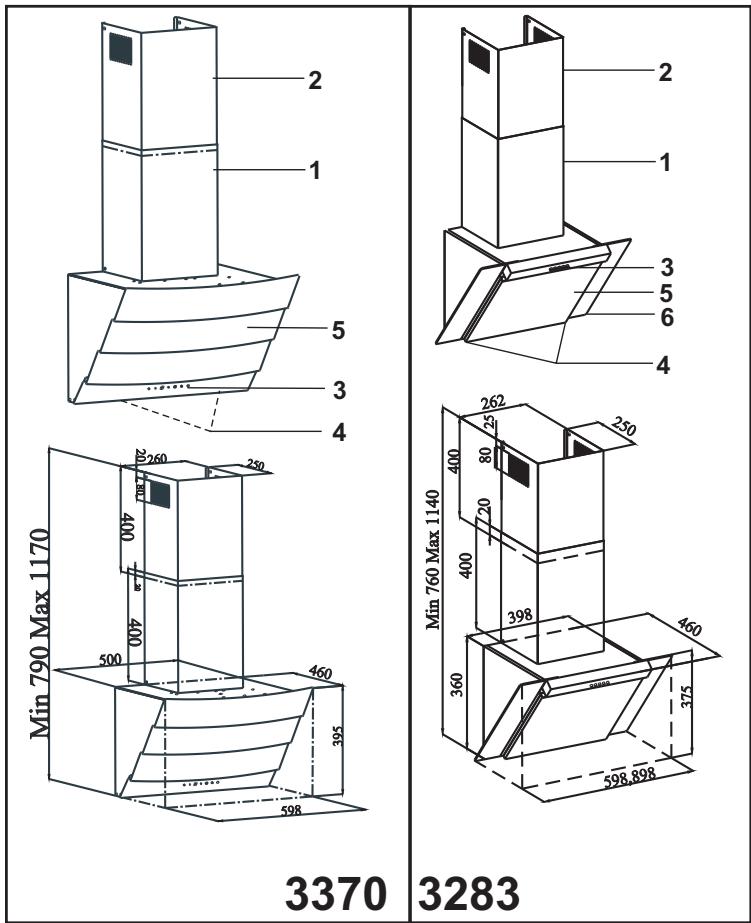

1) Cheminée externe 2) Cheminée interne 3) Panneau de commande 4) Éclairage de cuisson 5) Filtre cassette en aluminium 6) Verre trempé
| Vérifiez le raccordement électrique. (La tension du réseau électrique doit être comprée entre 220 et 240 V, la hotte doit être branchée à une prise raccordée à la terre.) | Vérifiez le commutateur du moteur. (Le commutateur du moteur doit être à la position MARCHE) | Vérifiez le commutateur de la lampe. (Le commutateur de la lampe doit être à la position MARCHE) | Vérifiez le filtre en aluminium (Le filtre à cassette en aluminium doit être lavé une fois par mois dans les conditions normales d'utilisation.) | Vérifiez les lampes. (Les Lamps doivent être stables.) | Vérifiez la salle. (La salle doit être ouverte) | Remplacement du filtre à charbon (Le filtre à charbon doit être remplace par un nouveau tous les 2 à 3 mois pour les modèles utilisant le filtre à charbon dans les conditions normales) | |
| La hotte aspirante ne fonctionne pas | X | X | |||||
| Les lampes ad'éclairage ne fonctionnentpas | X | X | X | ||||
| L'aspiration d'air de la hotte est faible | X | ||||||
| La hotte n'évacue pas l'air vers l'extérieur (pour des pièces qui ne disposent pas de cheminée) | X | X |
Si l'appareil ne fonctionne pas :
Avant de contacter le service technique :
Assurez-vous que l'appareil est branché et que le fusible du câble électrique fonctionne. N'engagez aucune action qui pourrait endommager votre appareil. Avant de contacter le service technique, vérifiez
votre hotte aspirante conformément au Tableau 1. Si le problème persiste, veuillez contacter votre fournisseur ou le service le plus agréé.
Pour une bonne utilisation de la hotte de cuisine;
Utilisez des conduits de 150/120 mm de diamètre et le moins de courbes possible lorsque vous effectuez le branchement de la cheminée. Respectez les périodes de nettoyage des filtres en aluminium et les périodes de changement des filtres à charbon. Utilisez l'appareil à un régime moyen si la puissance d'aspiration maximum n'est pas nécessaire. Afin de s'assurer que la ventilation fonctionne correctement, les fenêtres de la cuisine doivent rester fermées.
DESCRIPTIONS TECHNIQUES SPECIFIQUES
| Tension d'alimentation | 220-240 V 50Hz |
| Classe d'iso1ation du moteur | F |
| Classe d'iso1ation | CLASS I |
Merci beaucoup!
Cher client,
Nous vous remercions de la confiance que vous nous témoignez par l'acquisition de cette hotte SILVERLINE.
Cet appareil est conçu de façon à répondre aux exigences de l'usage privé à domicile.
Nous vous prions de respecter attentivement cette notice d'emploi, qui est la base de toute utilisation/manipulation de la hotte.
Cet appareil est conforme aux conditions européennes de sécurité selon la réglementation CE.
Le fabricant décline toute responsabilité pour les dommages aux personnes et objets qui sont la conséquence d'une installation, utilisation ou manipulation erronée ou incorrecte de l'appareil.
Vous pouvez joindre notre service après-vente sous le numéro suivant:
Hotline tel: 04 88 78 89 00 Mise à jour: 28/01/2014
Par e-mail: sfg@sfg.fr
© Toute reproduction ou publication partielle est interdite.
Le fabricant se réserve le droit d'effectuer des modifications de modèle éventuellement nécessaires au niveau des types d'appareil. Ceci concerne des modifications relatives à une utilisation plus agréable, la protection de l'utilisateur et de l'appareil ainsi que des adaptations aux standards techniques actuels.
Au cas où, malgré notre contrôle qualité approfondi, vous auriez des réclamations à formuler, nous vous prions de vous adresser à notre service après-vente.
Veuillez conserver ce mode d'emploi en un lieu facilement accessible.
Ce produit est conçu pour usage domestique.
La tension d'utilisation de votre appareil est de 220-240 Volts~50 Hz
Une prise de terre est utilisée sur le câble du réseau électrique de l'appareil. Ce câble doit être absolument branché à une prise reliée à la terre.
Toutes les installations électriques doivent être effectuées par un electricien qualifié.
*Une installation effectuée par une personne non qualifiée pourrait entraîner un dysfonctionnement de l'appareil, ou un endommagement de l'appareil et des accidents.
Le câble d'alimentation électrique ne doit pas être pinçé ou tordu pendant l'installation. Le cordon électrique ne doit pas être installé près des cuisinières au risque de fondre et de causer un incendie.
*Ne branchez pas votre appareil avant d'en avoir terminé l'installation.
*Gardez la fiche dans un endroit accessible afin de pouvoir la déconnecter en cas de danger.
*Ne touchez pas les lampes lorsqu'elles sont restées allumées pendant longtemps. Étant donné qu'elles sont chaudes, elles pourraient vous brûler la main.
*Les hottes aspirantes sont conçues pour être utilisées pour un usage domestique de cuisine normale. Si elles sont utilisées à d'autres fins, une panne pourrait survenir et dans ce cas, elles ne seront plus sous garantie.
*Respectez les règles et consignes en vigueur en matière d'installation de la sortie d'air. (Cet avertissement ne s'applique pas à l'appareil utilisé sans cheminée.)
*La cuisson des aliments à flamber ne doit pas être réalisée sous l'appareil.
*Démarrez votre appareil après avoir posé la casserole, la poêle, etc. sur la plaque. Sinon, la température élevée pourrait entraîner la déformation de certaines parties de votre appareil.
*Avant de désteroler la casserole, la poêle, etc., de la plaque, posez leur couvercle dessus.
*Ne laissez pas de l'huile chaude sur la plaque, car les casseroles qui contiennent de l'huile chaude peuvent s'enflammer.
Faites attention aux rideaux et protections pendant la cuisson d'aliments comme les fritures car l'huile peut sauter.
*Assurez-vous que les filtres sont convenablement changés. Les filtres qui ne sont pas changés en temps opportun pourraient causer un incendie puisqu'ils sont maculés d'huile.
*N'utilisez pas les matériaux filtrants qui ne sont pas ignifuges à la place du filtre.
*N'utilisez pas votre appareil sans filtre en aluminium ; ne retirez pas les filtres lorsque l'appareil est en marche.
*En cas de flammes, coupez l'alimentation de l'appareil et des accessoires de cuisson (Pour couper l'alimentation de l'appareil, il suffit de le débrancher de la prise).
*Votre appareil pourrait causer un incendie si le nettoyage n'est pas effectué périodiquement.
Coupez l'alimentation de l'appareil avant de procéder à l'entretien. (Arrêtez l'alimentation de l'appareil en le débranchant)
*Lorsque la hotte et les appareils fonctionnant avec une énergie autre que l'électricité sont utilisés au même moment, la pression négative dans la pièce ne doit pas être supérieure à 4 Pa (4 x 10 ^-5 bar)
*Si un appareil fonctionnant avec du carburant ou un combustible gazeux se trouve au même endroit que votre hotte, le conduit d'échappement de cet appareil doit être totalement isolé de son volume et être de type hermétique.
*Lorsque la cheminée est branchée à votre appareil, utilisez des conduits de 150 mm ou 120 mm de diamètre. Les raccords de tuyaux doivent être le plus court possible avec le minimum de coudes.
Telecommande
A) Mise en marche ou arrêt du moteur B) Augmentation de la vitesse C) Réduction de la vitesse A) Allumage/extension des lampes
Entretien
Déconnectez l'appareil du réseau électrique avant de procéder à l'entretien et au nettoyage. Le filtre cassette en aluminium retient la poussière et l'huile dans l'air. Le filtre métallique doit être lavé une fois par mois avec de l'eau chaude et savonneuse ou, si possible, au lave-vaisselle (60^). Retirez le filtre cassette en aluminium en appuyant sur les loquets élastiques aux extrémités. Après le nettoyage, ne le réinstallez que lorsqu'il est sec. La surface externe de la hotte de cuisine doit être nettoyée avec un torchon qui a été imbibé d'eau ou d'alcool. Veuillez éviter tout contact des pièces électroniques avec l'eau ou des matériaux similaires. *L'utilisation des produits de nettoyage et d'entretien inox disponibles sur le marché permettra à votre appareil de fonctionner plus longtemps.
Avertissement : Les filtres en aluminium sont lavables en machine. La couleur des filtres en aluminium pourrait changer après quelques lavages. Ce changement de couleur est tout à fait normal et ne requiert pas le remplacement du filtre.
Remarque importante
Veuillez faire attention lorsque l'appareil est utilisé au même moment qu'un appareil qui fonctionne avec de l'air et un combustible (par exemple, appareil de chauffage, chauffe-eau, etc. qui fonctionnent avec du gaz, du carburant diesel, du charbon ou du bois), car la hotte de cuisine, en évacuant l'air, pourrait affecter négativement la combustion.
Cet avertissement ne s'applique pas à l'utilisation sans cheminée.
Filtre cassette en aluminium lavable
Utilisation des commandes numériques à 3 vitesses
Choix de la vitesse
Votre appareil dispose d'une ventilation à 3 niveaux.
Selon la vapeur de cuisson et de friture, les niveaux de ventilation % sont choisis. Le moteur commence à fonctionner au niveau 1, lorsqu'on appuie sur le bouton % de commande situé à l'avant du panneau. La vitesse de ventilation augmente/diminue, lorsqu'on appuie sur les boutons % ou % situés sur le panneau avant.
Les modèles électroniques sont dotés d'une fonction de minuterie MINUTEUR
La fonction de minuterie de 15 minutes s'active lorsqu'on appuie sur les touches pendant plus de 2 secondes
Le symbole se trouvant sur le panneau de sélection de vitesses clignote lorsque le mode de minuterie est activé.
Éclairage
L'appareil dispose de 2 lampes et d'un bouton de lampe prévu pour le contrôle de l'éclairage. Il suffit d'appuyer sur ce bouton pour activer l'éclairage.
*Gardez l'ensemble des équipements hors de la portée des enfants car ils pourraient se révéler dangereux pour eux.
Assurez-vous que les enfants ne jouent pas avec l'appareil. Ne permettez pas aux enfants d'utiliser l'appareil.
*Si le câble électrique est endommagé, il doit être remplacé par son fabricant, son service d'entretien ou par un personnel spécialisé dans le même domaine afin d'éviter toute situation dangereuse.
*En cas de flamme, coupez l'alimentation de la hotte et des appareils de cuisson, puis couvrez la flamme. N'utilisez jamais l'eau pour éteindre les flammes.
Utilisez un fusible de « 6 A MAX » lors de l'installation de la hotte de cuisine pour votre sécurité.
ATTENTION !!: Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec un appareil de cuisson.
L'appareil ne doit pas être utilisé par les enfants, des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou des personnes qui manquent d'expérience et de connaissances, à moins qu'on leur en ait confié la surveillance ou donné des instructions.
Avertissement relatif au transport et à la manutention.
Tout matériel utilisé pour l'emballage de votre appareil est recyclable. Veuillez respecter les signes inscrits sur la caisse de l'appareil pendant le transport. Servez-vous des poignées fixées sur les côtés de la caisse pour porter votre appareil.
Si vous souhaitez transporter l'appareil :
Conservez l'emballage d'origine. Transportez votre produit dans sa caisse d'origine ; respectez les signes relatifs au transport inscrits sur la caisse contenant l'appareil.
s'il n'y a pas d'emballage d'origine ;
Ne placez pas de matériel lourd sur la hotte de cheminée. Évitez de donner des coups sur la surface externe de l'appareil. Emballez votre appareil de façon à éviter des dommages.
Installation, retirez votre appareil de son emballage :
Vérifiez que votre appareil ne présente aucune déformation. Les dommages et pannes liés au transport doivent immédiatement être signalés au responsable du transport. Si vous remarquez un dommage sur votre appareil, veuillez contacter votre fournisseur. Ne laissez pas les enfants jouer avec le matériel d'emballage!
Accessoires standard
Conduit d'aération en plastique (Figure 1)
Sortie en plastique montée sur la sortie d'air de la hotte aspirante
Emplacement de l'appareil :
Une fois votre appareil installé, la distance entre la hotte et la plaque électrique doit être d'au moins
45-65 cm et celle entre la hotte et les plaques à gaz d'au moins 65-75 cm. Figure 2
Plaques électriques 45-65 cm
Plaques à gaz 65-75 cm
Figure 1
Figure 2
Installation, retirez votre appareil de son emballage :
*Vérifiez que votre appareil ne présente aucune déformation.
*Les dommages et pannes liés au transport doivent immédiatement être signalés au responsable du transport.
*Si vous remarquez un dommage sur votre article, veuillez contacter votre fournisseur.
*Ne laissez pas les enfants jouer avec le matériel d'emballage!
Deballage de l'appareil:
Vérifiez que votre appareil ne présente aucune déformation. Les défauts dus au transport doivent être immédiatement signalés à l'agent de transport. Toute panne détectée sur l'appareil doit également être signalée au fournisseur. Ne laissez pas vos enfants s'amuser avec les matériaux d'emballage.
Utilisation de la commande numérique de vitesse 5
Retirez le film protecteur sur le produit en inox après l'installation.
Sélection de vitesse Le produit est doté de 5 niveaux de vitesse de ventilation. Un niveau de vitesse de 1, 2, 3, 4, 5 est sélectionné selon le degré de cuisson ou de friture. Pour démarrer le moteur, appuyez sur le bouton × situé sur le panneau avant. Augmentez la vitesse en appuyant sur le bouton + et réduisez-la en appuyant sur le bouton -. La fonction de minuterie (MINUTERIE) est disponible dans les modèles dotés de télécommande électronique. Lorsque vous appuyez sur le bouton ò pendant plus de 2 secondes, la minuterie s'active pendant 15 minutes. Une fois que la minuterie est activée, l'écran émet un signal et le moteur passe automatiquement à la position ARRÊT au bout de 15 minutes. Veuillez utiliser la plaque de cuisson et la hotte au même moment afin de permettre une bonne circulation. Ainsi, la puissance d'absorption d'air sera affectée positivement. Nous vous recommandons de laisser votre appareil allumé pendant quelques minutes de plus après la cuisson afin de permettre une absorption des odeurs et de la vapeur.
Éclairage
Votre appareil est doté de 2 lampes et d'un bouton pour contrôler l'éclairage. Appuyez sur le bouton de la lampe pour lancer l'éclairage.
Périodes de nettoyage du filtre en aluminium :
Les filtres doivent être nettoyés lorsque le signal C s'affiche sur l'écran ou (selon l'utilisation), toutes les 2 à 3 semaines. Pour supprimer le signal C de l'écran, une fois que les filtres sont nettoyés et remis en place, appuyez sur le bouton pendant plus de 3 secondes (lorsque le produit est à l'arrêt). La lecture « E » s'affichera à l'écran et l'appareil fonctionnera normalement. Si vous souhaitez continuer à utiliser l'appareil sans toutefois supprimer le signal C, lorsque vous appuyez sur le bouton la vitesse active s'affiche pendant 1 seconde, puis le signal C s'affiche à nouveau et le moteur continuera de fonctionner.
REMARQUE: Le signal C est émis après utilisation du produit pendant 60 heures.

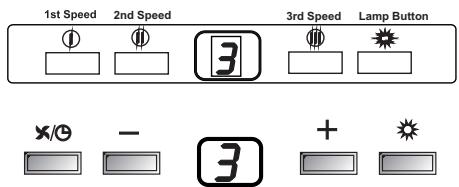

Utilisation de commande numérique de vitesse 3
Retirez les papiers de protection des pièces en inox après le montage.
Choix de la Vitesse
Votre appareil est doté de 3 niveaux de ventilation. Selon la vapeur de cuisson et de friture, vous pouvez sélectionner les niveaux de ventilation faible-moyen-élevé. Les boutons situés sur le panneau avant seront à mettre l'appareil en marche. Les modèles avec commandes électroniques sont dotés de minuteries automatiques. La minuterie automatique de 15 minutes s'active lorsque vous appuyez sur un bouton et le moteur se met en marche pendant plus de 2 secondes. Lorsque la minuterie est activée, l'écran émet un signal et après 15 minutes le moteur s'arrête automatiquement. Veuillez utiliser la cuisinière et la hotte au même moment pour activer la circulation. Cette méthode permet un effet positif sur la puissance de l'aspirateur. Laissez votre appareil fonctionner pendant un moment après la fin de la cuisson, ainsi, l'odeur et la vapeur restantes seront absorbées.
Éclairage
Votre appareil est doté de 2 ou 4 lampes et d'un bouton pour contrôler l'éclairage.
Appuyez sur le bouton de la lampe pour lancer l'éclairage.
Périodes de nettoyage du filtre en aluminium
Le filtre doit être nettoyé lorsque le signal “C” s'affiche à l'écran ou toutes les 2-3 semaines (en fonction de la fréquence d'utilisation). Après le nettoyage et le montage des filtres, appuyez sur le bouton ① pendant plus de 3 secondes (lorsque l'appareil est à l'arrêt) afin de supprimer le signal « C ». Le signal « E » s'affichera à l'écran et votre appareil fonctionnera normalement. Si vous souhaitez continuer d'utiliser votre appareil sans supprimer le signal « C », la vitesse active s'affiche pendant 1 seconde Lorsque vous appuyez sur ① le bouton B, alors le signal « C » s'affichera une fois de plus et le moteur continue à fonctionner.
Installation
MONTAGE DE LA HOTTE AU MUR Il y a 2 plaques d'accroche (type L) pour accrocher l'appareil aux vis d'accroche. Ces plaques sont fournies avec le jeu de vis pour vous faciliter la tâche. Avant d'accrocher l'appareil, vissez ces plaques aux crocs de clouage M5 à l'aide des boulons M5 x 35. Figure 3
Figure 3
Fixez l'adaptateur de la cheminée en plastique au-dessus de la coque à l'aide des vis 3,5x9,5. Figure 4
Vis 3,5×9,5 RYSB
Figure 4
Perçage des trous de montage
Collez le schéma de montage sur le mur et percez les trous marqués par A, B, C, D à l'aide d'une perceuse de diamètre 10 mm. Pour fixer la cheminée, utilisez les perceuses de 6 mm en prenant les dimensions de hauteur. Figure 5
diamètre de 010 mm Figure 5
AVERTISSEMENT : Pendant le perçage des trous d'accroche, veuillez prêter attention aux diamètres des trous à utiliser pour accrocher la hotte. Sinon, la hotte ne sera pas bien montée.
Clouage des chevilles
Clouez les chevilles de 10 mm de diamètre sur les trous A, B, C, D de 10 mm de diamètre. Placez les chevilles de 6 mm de diamètre sur les deux trous du même diamètre (Figure 6)
Cheville en plastique de 10 mm de diamètre
Figure 6
Cheville en plastique de 6 mm de diamètre
Vis de la barre d'accroche de la cheminée;
Percez des trous sur le mur à l'aide d'une perceuse de 6 mm de diamètre. Fixez la barre d'accroche de la cheminée à l'aide des vis 3,9 x 22 Ysb sur les chevilles en plastique de 6 mm de diamètre.
Percez des trous sur le mur à l'aide d'une perceuse de 10 mm de diamètre. Fixez 2 vis de 5,5 x 60.
Percer sur les points A, B sur les chevilles en plastique de 10mm de diamètre.
La distance entre le mur et le dessus de la vis doit être de 5 mm. Figure 7
Figure 7
Vis 5,5 x 60 Ysb
Vis 3,9 x 22 Ysb
Fonctions de l'appareil
Votre hotte peut fonctionner sans cheminée.
Utilisation avec la cheminée
L'appareil doit être connecté à une cheminée qui évacue l'air vers l'extérieur pendant l'utilisation avec la cheminée. Pour une performance optimale de votre appareil, veillez à ce que le conduit d'aération suive la voie la plus courte possible. Notre appareil est conçu pour être utilisé avec la cheminée.
Attention!
La sortie de l'appareil ne doit pas être connectée aux canaux d'air utilisés pour d'autres fonctions.
Filtre à charbon actif
Pour permettre à l'air de circuler à nouveau dans les endroits où la sortie d'air de cheminée ne peut pas être connectée à l'extérieur, il est primordial d'utiliser le filtre à charbon actif avec votre appareil. Vous pouvez acheter cet accessoire chez les distributeurs agréés et services après-vente.
Utilisation du filtre à charbon
Votre appareil est compatible avec deux types de filtres à charbon.
Reportez-vous aux informations ci-après relatives à l'utilisation du filtre à charbon.
Avant l'installation ou le remplacement des filtres à charbon, vous devez d'abord couper l'alimentation électrique. Les anciens filtres à charbon doivent être remplacés par de nouveaux tous les 3 à 5 mois car ils sont utilisés dans des cuisines qui ne disposent pas de sortie de cheminée.
Le filtre à charbon ne doit jamais être lavé.
Les filtres à graisses doivent être installés sur l'appareil même lorsque le filtré à charbon n'est pas utilisé. N'utilisez pas votre appareil sans filtre à graisses.
Remplacement du filtre à charbon
Il est nécessaire d'installer 2 filtres à charbon sur votre appareil.
Pour installer le filtre à charbon, placez votre filtre sur les canaux de raccordement du moteur et tournez-le dans le sens horaire. Pour enlever le filtre, tournez-le dans le sens anti-horaire. Figure 19
Figure 19
Changement de la cassette en aluminium du filtre à charbon
Pour enlever le filtre à charbon, tirez-le vers vous tout en tenant le loquet supérieur. Figure 20
Figure 20
3-Veuillez fixer les vitres sur la surface de la coque à l'aide des 4 vis pour vitres fournies avec la hotte,
4-Veuillez-vous assurer que les vitres sont fixées à l'aide des 2 vis en zinc 3,5×9,5 RYSB. Vous pouvez le faire en montant les vis en zinc à l'arrière de la plaque du panneau de commande.
Figure 15b
Coupez l'alimentation électrique de la hotte aspirante. Retirez le filtre à cassettes en aluminium. Enlevez la lampe déficiente et remplacez-la par une nouvelle ayant la même capacité. (Veuillez attendre le refroidissement des lampes car la chaleur peut vous brûler les mains.)
Remplacement des lampes halogènes de 50 w et 35 w

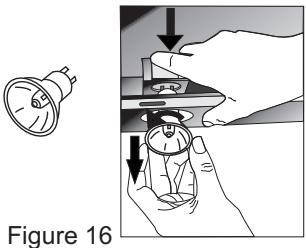

Afin de changer les lampes halogènes, rabaissez-les en poussant le support de la lampe vers le bas et en les tournant légèrement dans le sens anti-horaire, rabaissez-les. Figure 16
Remplacement des lampes de 20 w
Afin de remplacer les lampes halogènes, tenez une lampe, comme indiqué et tournez-la vers la gauche ou la droite. Déplacez la broche de la lampe dans le même sens que le socle de la lampe et tirez-la vers vous. Enlevez le couvercle en verre, comme indiqué sur la photo, avec un objet qui ne rayera pas la surface du produit. Pour enlever la lampe usagée, tirez-la vers le bas, et remplacez-la par une nouvelle. Figure 17
Remplacement des lampes
Débranchez le cordon d'alimentation de votre hotte aspirante.
LAMPE à LED d'1 WATT (figure 18)
Ouvrez la plaque/vitre d'extraction à compartments. Retirez le filtré à cassettes en aluminium. (Il se trouve sur les bords des couvercles arrirées gauche et droit que vous pouvez utiliser pour changer les lampes des bords. Enlevez ces couvercles) Déconnectez les cables des lampes à DEL. Poussez-les afin de les enlever. Enlevez le ruban entre la lampe et la coque de l'appareil. Enlevez le ruban de protection de la nouvelle lampe avant de la placer
Figure 17
Figure 18
Fixation de la hotte sur le mur
Fixez les barres d'accroche en forme de L sur les points A et B (Figure 8)
Figure 8
Serrage des vis d'accroche :

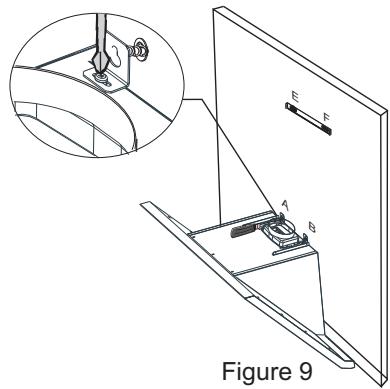

Serrez les vis après les avoir accrochés afin de fixer l'appareil à l'aide du tournevis. Vous pouvez utiliser les vis M5x35 afin d'obtenir un bon parallélisme de la hotte. Figure 9
REMARQUE: Il est possible d'ajuster le parallélisme en desserrant les vis M5 du dessus.
Serrage des vis d'accroche :
Fixez l'appareil sur les points C et D du mur à l'aide des vis 5,5x60 Ysb pour une installation sûre de votre produit. Figure 10
Figure 10
Installation du tuyau flexible en aluminium :
Raccordez les tuyaux flexibles en aluminium aux sorties de l'appareil et du mur de la cuisine.

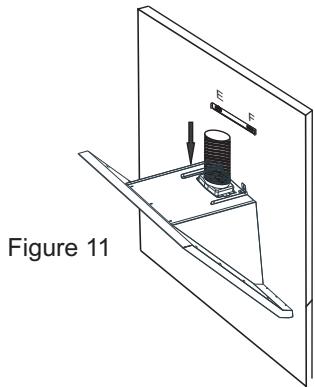

Veuillez-vous assurer que ce raccordement est assez solide pour ne pas céder lorsque la hotte sera dans la position la plus élevée. Figure 11
Installation de la cheminée externe :

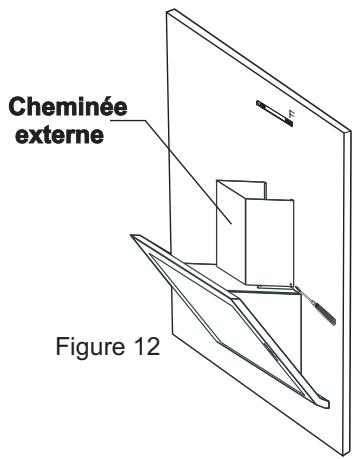

Placez la cheminée interne à l'intérieur de la cheminée externe. Placez les cheminées sur le boîtier du moteur et poussez-le vers le bas. Assurez-vous que le raccordement entre la coque et le boîtier du moteur est bien serré. Figure 12
Installation de la cheminée interne

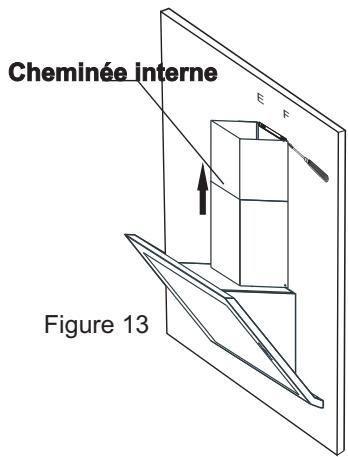

Placez la cheminée interne par le haut dans la cheminée externe. Fixez la cheminée à l'aide des vis masquées 3,5 x 9,5. Figure 13
REMARQUE : À la fin de l'installation de la hotte, veuillez vérifier tous les raccordements avant de les faire fonctionner. Enlevez le film de protection de votre appareil.
Retrait de la plaque d'extraction à compartiments du modèle 3283
Veuillez suivre les étapes ci-après pour le retrait de la plaque d'extraction à compartiments de la hotte. Figure 14
1- Enlevez la broche en tirant sur le gond à ressorts dans le sens de la flèche. 2- Ouvrez la plaque en enlevant la broche en plastique de son boîtier. La broche en plastique se trouve sur la face opposée de la plaque d'extraction. 3- Pour réinstaller la plaque d'extraction à compartiments, veuillez appliquer les étapes ci-dessus dans l'ordre inverse.
Figure 14
Installation de la vitre de la hotte 3283
Veuillez suivre les étapes ci-après pour installer les verres tempés
1. Dessin 10 Veuillez desserrer les 2 vis qui se trouvent sur la plaque du panneau de commande. L'installation des vitres sur le conduit désiré sera plus facile.
Figure 15 - 15a - 15b - 15c
Figure 15
2-Veuillez pousser les vitres sous les conduits qui se trouvent entre la plaque du panneau de commande et la coque, afin que les trous des vitres et ceux du montage soient sur la même ligne.
Figure 15a
