| Type de produit | Hotte de cuisine |
| Dimensions approximatives | 60 cm de largeur |
| Poids | Environ 10 kg |
| Alimentation électrique | 230 V, 50 Hz |
| Puissance | 200 W |
| Débit d'air | 300 m³/h |
| Fonctions principales | Extraction et filtration des odeurs |
| Type de filtre | Filtre à charbon et filtre métallique |
| Niveaux de puissance | 3 niveaux de puissance |
| Éclairage | Éclairage LED intégré |
| Entretien et nettoyage | Filtres lavables en machine, nettoyage régulier de la surface |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange sur demande |
| Normes de sécurité | Conforme aux normes CE |
| Garantie | 2 ans |
| Informations générales | Installation murale, convient pour les cuisines de taille moyenne |
FOIRE AUX QUESTIONS - KHF 664 100 S - 1161084 AMICA
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice KHF 664 100 S - 1161084 - AMICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KHF 664 100 S - 1161084 de la marque AMICA.
MODE D'EMPLOI KHF 664 100 S - 1161084 AMICA

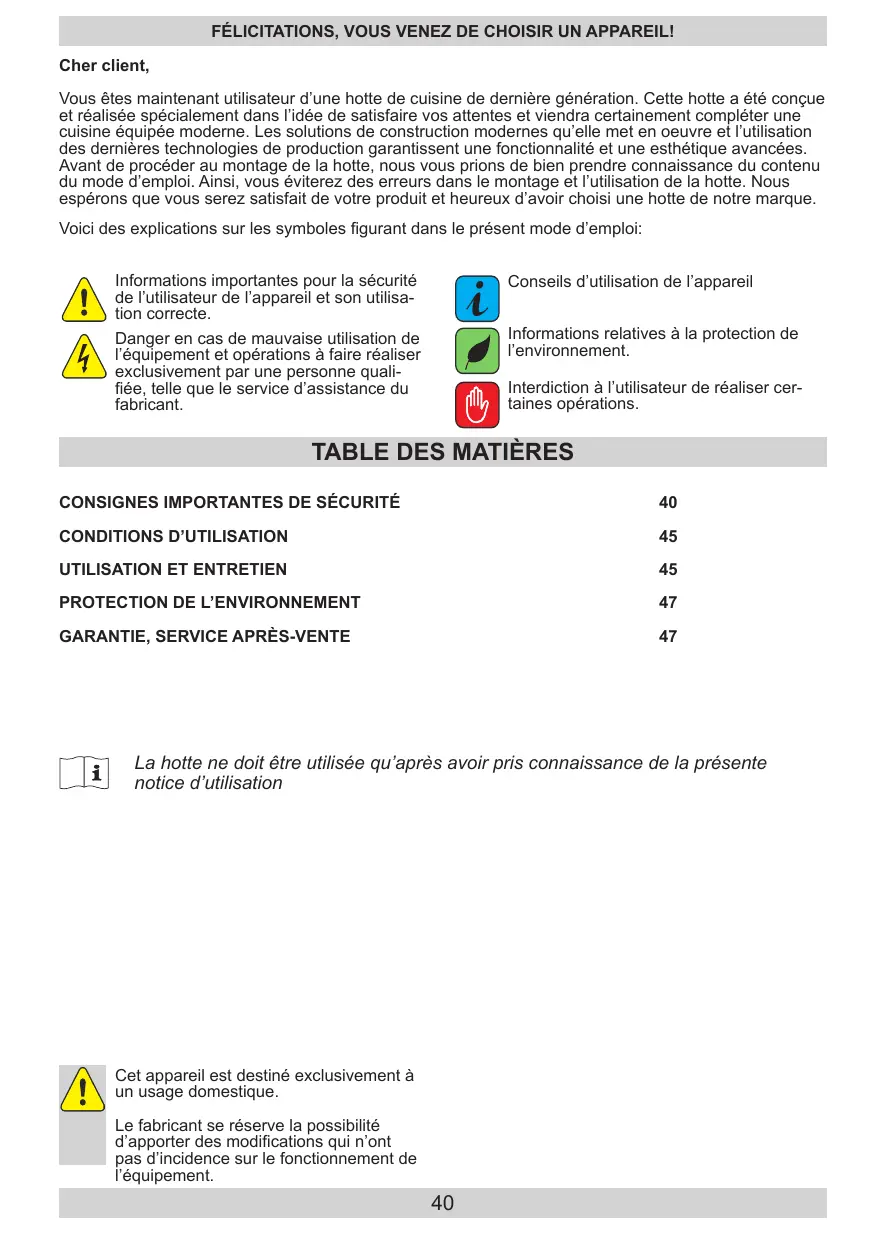

FÉLICITATIONS, VOUS VENEZ DE CHOISIR UN APPAREIL! Cher client, Vous êtes maintenant utilisateur d’une hotte de cuisine de dernière génération. Cette hotte a été conçue et réalisée spécialement dans l’idée de satisfaire vos attentes et viendra certainement compléter une cuisine équipée moderne. Les solutions de construction modernes qu’elle met en oeuvre et l’utilisation des dernières technologies de production garantissent une fonctionnalité et une esthétique avancées. Avant de procéder au montage de la hotte, nous vous prions de bien prendre connaissance du contenu du mode d’emploi. Ainsi, vous éviterez des erreurs dans le montage et l’utilisation de la hotte. Nous espérons que vous serez satisfait de votre produit et heureux d’avoir choisi une hotte de notre marque. Voici des explications sur les symboles figurant dans le présent mode d’emploi: Informations importantes pour la sécurité de l’utilisateur de l’appareil et son utilisation correcte. Danger en cas de mauvaise utilisation de l’équipement et opérations à faire réaliser exclusivement par une personne qualifiée, telle que le service d’assistance du fabricant.
Conseils d’utilisation de l’appareil Informations relatives à la protection de l’environnement. Interdiction à l’utilisateur de réaliser certaines opérations.
La hotte ne doit être utilisée qu’après avoir pris connaissance de la présente notice d’utilisation Cet appareil est destiné exclusivement à un usage domestique. Le fabricant se réserve la possibilité d’apporter des modifications qui n’ont pas d’incidence sur le fonctionnement de l’équipement.
lLe fabricant n’assume aucune responsabilité en cas de dommage ou d’incendie provoqués par l’appareil à la suite du non respect des instructions fournies dans le présent mode d’emploi. l La hotte de cuisine sert à éliminer les fumées de cuisine. Ne jamais l’utiliser pour un usage différent. l Si la hotte est utilisée en mode d’extraction, il convient de la relier à la conduite d’aération prévue à cet effet (ne pas relier à des conduits de cheminée, de fumée ou de gaz de combustion en fonctionnement). Il convient de monter sur la hotte un tuyau d’évacuation de l’air vers l’extérieur. La longueur du conduit (en général un tuyau de Ø 120 ou 150 mm) ne doit pas dépasser 4-5 m. Le tuyau d’évacuation est nécessaire également pour les hottes télescopiques et les hottes tiroir fonctionnant en mode de recyclage de l’air.
l En mode de recyclage de l’air, il convient d’installer sur la hotte un filtre à charbon actif. Dans ce cas, le montage du tuyau d’évacuation n’est pas nécessaire, mais il est conseillé d’installer l’élément d’orientation de l’air soufflé (uniquement sur les hottes murales). l La hotte est équipée d’un éclairage indépendant ainsi que d’un ventilateur aspirant avec plusieurs vitesses de rotation réglables.
CONSIGNES IMPORTANTES DE SÉCURITÉ
l Selon le modèle de l’appareil, il peut être destiné à être installé sur un mur vertical audessus de la cuisinière à gaz ou électrique (hottes murales et universelles) ; au plafond au-dessus de la cuisinière à gaz ou électrique (hotte îlot) ; sur un mur vertical à l’intérieur d’un meuble au-dessus de la cuisinière à gaz ou électrique (hottes télescopiques et hottes tiroir). Assurez-vous avant le montage que le mur/plafond est suffisamment résistant pour supporter le poids de la hotte. Certains modèles de hotte sont très lourds. l La hauteur de montage de l’appareil au-dessus d’une plaque électrique est indiquée dans la carte produit (spécifications techniques de l’appareil). Si une distance supérieure est indiquée dans les instructions d’installation de votre cuisinière à gaz, tenez compte de cette distance (Fig. 1a/b/c).
l Ne jamais laisser de flamme découverte sous la hotte de cuisine ; lors du retrait d’un récipient, régler la flamme au minimum. Toujours vérifier que la flamme ne dépasse pas des récipients, car cela cause des pertes d’énergie indésirables et une concentration de chaleur dangereuse. l Les plats en friture doivent être surveillés en permanence, car la graisse chauffée peut facilement prendre feu. l Avant toute opération de nettoyage, de remplacement de filtre ou de réparation, débrancher la fiche de la prise. l Le filtre à graisse de la hotte de cuisine doit être nettoyé au moins une fois par mois, car il devient très inflammable lorsqu’il est saturé de graisse.
CONSIGNES IMPORTANTES DE SÉCURITÉ
l Si dans la même pièce que la hotte, des équipements alimentés par une source non électrique sont utilisés (p.ex. poêle au fioul, chauffeeau, cumulus), veillez à ce que l’aération soit suffisante (entrée d’air). Pour une utilisation en sécurité, si vous faites fonctionner simultanément la hotte et des équipements à combustion qui utilisent l’air de la pièce, il doit y avoir à l’emplacement de ces équipements une surpression de 0,004 millibar (point non contraignant en cas d’utilisation de la hotte en mode de recyclage de l’air). l La hotte ne doit pas être utilisée comme surface de soutien pour les personnes se trouvant dans la cuisine
l La hotte doit être nettoyée fréquemment, à l’extérieur comme à l’intérieur (AU MOINS UNE FOIS PAR MOIS, selon les consignes d’entretien fournies dans le présent mode d’emploi). Le non respect des règles d’entretien de la hotte et de remplacement des filtres peut causer des risques d’incendie. l Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d’éviter un danger. l Assurez-vous que l’appareil peut être déconnecté du réseau électrique par débranchement de la prise ou par extinction de l’interrupteur bipolaire l Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.
CONSIGNES IMPORTANTES DE SÉCURITÉ
l Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance. l Vérifiez que la tension d’alimentation fournie sur la plaque d’identification est compatible avec les paramètres locaux d’alimentation. l Avant le montage, dérouler et redresser le câble d’alimentation.
l ATTENTION : avant de brancher la hotte sur le réseau électrique, toujours vérifier que le câble d’alimentation a bien été installé et n’a pas été écrasé sous la hotte pendant les opérations de montage. Ne pas connecter l’appareil au réseau électrique avant la fin du montage. l Ne jamais utiliser la hotte sans filtre à graisse aluminium monté. l Il est formellement interdit de cuire des plats sous la hotte en utilisant des flammes ouvertes (flambage). l Dans les situations où il serait nécessaire de mettre en œuvre des mesures techniques et de sécurité pour l’évacuation de gaz de combustion, respecter scrupuleusement les instructions données par l’autorité locale compétente. l ATTENTION ! Si les vis et les éléments de fixation ne sont pas vissés à fond conformément au mode d’emploi, cela peut entrainer des risques pour la santé ou pour la vie.
CONDITIONS D’UTILISATION
Montage Les étapes successives du montage de l’appareil sont présentées sur les figures 3... Réglage en mode d’extraction des fumées Lorsque la hotte fonctionne en mode d’extraction des fumées, l’air est évacué vers l’extérieur via un conduit prévu à cet effet. Dans ce type de fonctionnement, il convient de retirer le filtre à charbon. La hotte est reliée à la bouche d’aération par un conduit rigide ou souple de diamètre 150 ou 120 mm avec des colliers de fixation à acheter en magasin de chauffage et plomberie. Le raccordement devra être effectué par un installateur qualifié. Réglage du fonctionnement en mode d’absorption des odeurs (recyclage de l’air) Avec cette option, l’air filtré est renvoyé dans la pièce par deux fentes latérales situées dans le conduit supérieur. Dans ce mode de fonctionne- ment, le filtre à charbon doit être monté et il est conseillé de monter l’élément d’orientation de l’air (présent sur certains modèles seulement). Sur certains modèles de hottes universelles, il convient de faire basculer un levier à l’intérieur de la hotte (Fig. 8 ) pour passer du mode d’extraction en mode d’absorption des odeurs. L’air nettoyé est renvoyé dans la pièce à travers des ouvertures situées dans la partie supérieure de l’appareil. Sur les hottes tiroir et télescopiques fonctionnant en mode d’absorption des odeurs, il est nécessaire d’installer un tuyau d’évacuation de l’air. La deuxième extrémité du tuyau sera orientée vers la pièce et conduira l’air filtré. Vitesses du ventilateur Les vitesses 1 et 2 sont utilisées en conditions normales, avec une faible concentration de fumées, tandis que la vitesse supérieure sera utilisée uniquement en cas de forte concentration de fumées de cuisine, par exemple en cas de friture ou de cuisson au grill.
UTILISATION ET ENTRETIEN
Commande de la hotte Le panneau de commande de la hotte est présenté sur le dessin 4, pour rappel, il est également présenté ci-dessous :
Le panneau de commande dispose de senseurs. Leurs fonctions sont décrites ci-dessous :
sert à activer et à désactiver le mode de veille (StandBy) dans la hotte. Activer le mode Stand By, un signal acoustique est émis.
2- Appuyer sur le senseur
plusieurs fois pour augmenter la puissance du moteur.
3- Appuyer sur la zone « Slider » à différents endroits, cela permet un
réglage fluide de la puissance du moteur. 10 vitesses sont disponibles pour la hotte.
4- Arrêt différé du moteur de la hotte (Description dans la partie suivante du mode d’emploi).
sert à allumer ou à éteindre l’éclairage.
6- Les diodes indiquent la puissance donnée du moteur. En passant avec
le doigt sur le slider (point 3), vous pouvez allumer ou éteindre les diodes LED successives.
Minuterie (arrêt différé de la hotte) Cette fonction permet d’activer la fonction de l’arrêt différé du moteur de la hotte. Utiliser cette fonction après la cuisson, pour dégager de la pièce les fumées de cuisson. La durée de l’arrêt différé est d’environ 15 minutes. Pour activer la fonction de l’arrêt différé, lors du fonctionnement de la hotte à une vitesse quelconque, appuyer sur le senseur une fois. Le senseur commence à clignoter. Le clignotement indique le réglage correct de l’arrêt différé. Pour désactiver la fonction de l’arrêt différé plus tôt, appuyer sur le senseur une seconde fois. La touche de fonction de l’arrêt différé de la hotte entraîne également l’extinction de l’éclairage. Attention :
Si la hotte n’est pas utilisée pendant une période de temps prolongée, éteindre le mode StandBy. Pour ce faire, appuyer sur et maintenir pressé le senseur pendant ~3 secondes. À chaque utilisation du senseur, un signale acoustique est émis. Pour arrêter le moteur de la hotte lors de son utilisation, appuyer sur le senseur une fois. Entretien Remplacement Un entretien et un nettoyage réguliers garantissent le bon fonctionnement de la hotte et l’absence de pannes, et prolongent sa durée de vie. Il convient de faire particulièrement attention à ce que le filtre à graisse et le filtre à charbon actif soient nettoyés et remplacés selon les indications du fabricant. Le démontage du filtre à charbon est représenté sur la figure 6. Nettoyage Filtre à graisse métallique
Le filtre à graisse en aluminium doit être nettoyé une fois par mois, en cas d’usage normal de la hotte, au lave-vaisselle ou à la main à l’aide d’un détergent doux ou d’un savon liquide.
Remplacement Le démontage du filtre à graisse en aluminium est représenté sur la figure 5. Il est conseillé d’utiliser un chiffon humide et un produit détergent neutre. Sur certains modèles, le filtre utilisé est en acrylique. Il convient alors de le remplacer tous les 2 mois, voire plus souvent en cas d’usage particulièrement intensif. Nettoyage normal de la hotte :
Ne pas utiliser un chiffon ou une éponge gorgés d’eau ou de l’eau courante, Ne pas utiliser de solvants ou de l’alcool, qui pourraient faire ternir les surfaces peintes, Ne pas utiliser des substances abrasives, en particulier pour le nettoyage de surfaces en acier inoxydable, Ne pas utiliser de chiffon dur et rugueux Note : Après quelques lavages au lave-vaisselle, la couleur du filtre en aluminium peut être modifiée. Cette variation de couleur n’indique pas de dysfonctionnement ni la nécessité de changer le filtre. Filtre à charbon (utilisé uniquement en mode recyclage de l’air) Fonctionnement - Le filtre à charbon s’utilise uniquement lorsque la hotte n’est pas reliée à un conduit d’évacuation. Le filtre à charbon actif est capable d’absorber des odeurs jusqu’à saturation. Il ne peut pas être lavé ni régénéré et doit être remplacé, au moins une fois tous les 2 mois, voire plus en cas d’utilisation particulièrement intensive de la hotte.
Recyclage de l’emballage Pour la durée du transport, l’appareil a été emballé pour le protéger contre tout endommagement. Après le déballage, nous vous prions d’éliminer les éléments d’emballage d’une manière qui préserve l’environnement. Tous les matériaux utilisés pour l’emballage sont inoffensifs pour l’environnement, ils peuvent être valorisés à 100 % :
Emballage extérieur en carton/ film plastique Coque en polystyrène expansé (PSE) exempt de CFC Films et sacs en polyéthylène (PE)
FIN DE VIE DE L’APPAREIL
Si vous vous débarrassez de votre appareil, tranchez le câble d’alimentation avant de mettre l’équipement en décharge. L’appareil porte le marquage préconisé par la directive européenne 2012/19/UE et la loi polonaise sur les appareils électriques et électroniques usagés, à savoir le symbole d’un container à ordures barré. Ce marquage indique qu’en fin de vie, cet appareil ne peut pas être éliminé avec les autres ordures ménagères. L’utilisateur est tenu de le remettre à une entreprise de collecte des appareils électriques et électroniques. L’entreprise de collecte, par exemple le centre de collecte local, un magasin ou une collectivité municipale, mettent en place un système approprié qui permet l’écoulement de cet appareil. Il est important de procéder correctement à l’élimination des appareils électriques et électroniques afin d’éviter des conséquences néfastes pour la santé humaine et l’environnement découlant de la présence de constituants dangereux et de la mise en décharge et du traitement inappropriés de l’appareil.
GARANTIE, SERVICE APRÈS-VENTE
Garantie Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit. Déclaration du fabricant Par la présente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:
directive directive directive directive Basse Tension 2014/35/EC Compatibilité électromagnétique 2014/30/EC 2009/125/EC RoHS 2011/65/EC et c’est le pourquoi le produit est désigné par le symbol ainsi qu’une déclaration de la conformité accessible aux organes chargés de la surveillance du marché a été délivrée.
