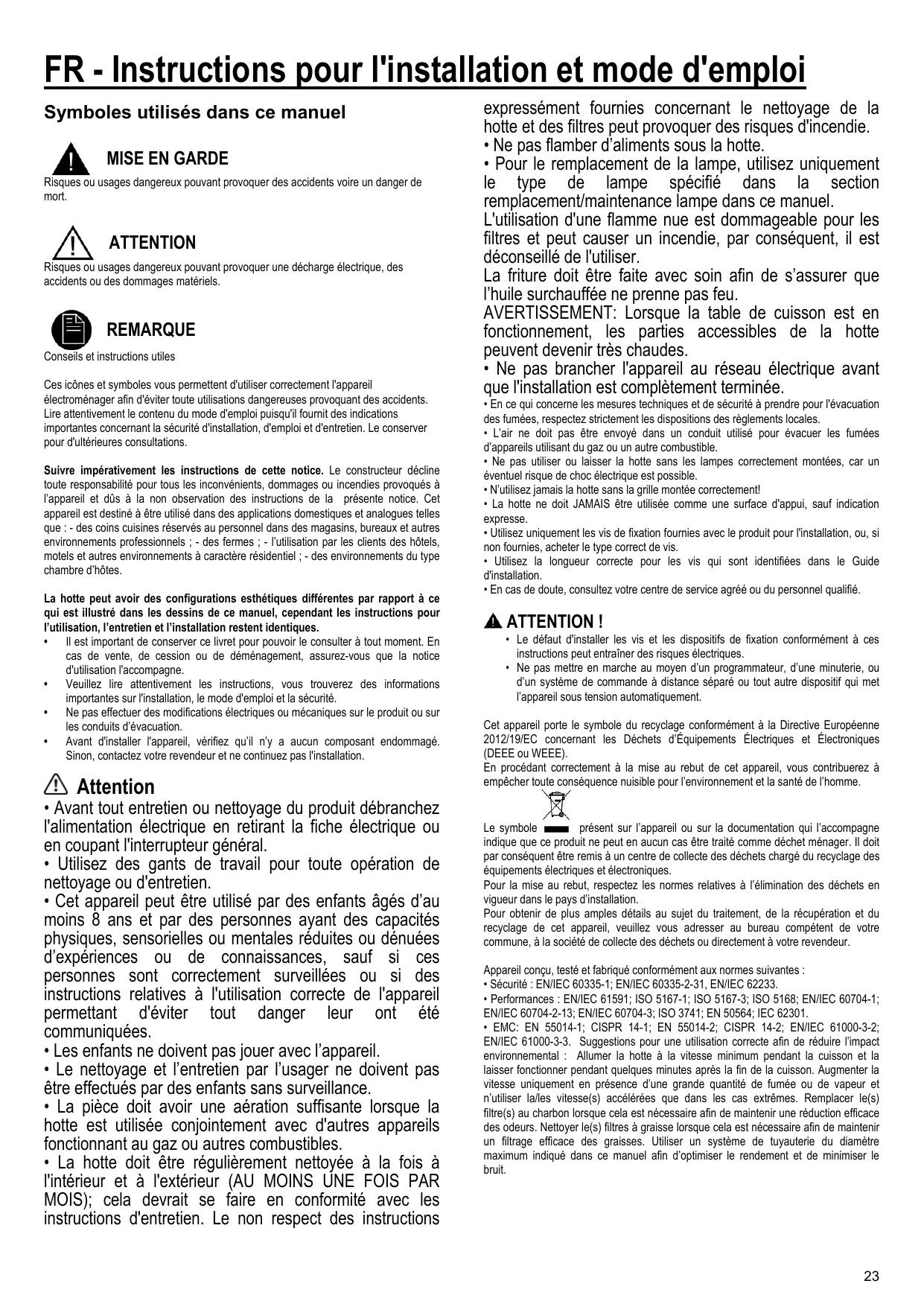

FR - Instructions pour l'installation et mode d'emploi Symboles utilisés dans ce manuel MISE EN GARDE Risques ou usages dangereux pouvant provoquer des accidents voire un danger de mort.

ATTENTION Risques ou usages dangereux pouvant provoquer une décharge électrique, des accidents ou des dommages matériels.

REMARQUE Conseils et instructions utiles

Ces icônes et symboles vous permettent d'utiliser correctement l'appareil électroménager afin d'éviter toute utilisations dangereuses provoquant des accidents. Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d’hôtes. La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l’utilisation, l’entretien et l’installation restent identiques. • Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne. • Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité. • Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d’évacuation. • Avant d'installer l'appareil, vérifiez qu’il n’y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.

• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien. • Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées. • Les enfants ne doivent pas jouer avec l’appareil. • Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance. • La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles. • La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions

expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d’aliments sous la hotte. • Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel. L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser. La friture doit être faite avec soin afin de s’assurer que l’huile surchauffée ne prenne pas feu. AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes. • Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.

• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

• L’air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible. • Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible. • N’utilisez jamais la hotte sans la grille montée correctement! • La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse. • Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis. • Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. • En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.

présent sur l’appareil ou sur la documentation qui l’accompagne

Le symbole indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Appareil conçu, testé et fabriqué conformément aux normes suivantes : • Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l’impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d’une grande quantité de fumée ou de vapeur et n’utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d’optimiser le rendement et de minimiser le bruit.

Cette hotte prévue pour l’aspiration des fumées et vapeurs de cuisson est destinée à un usage exclusivement domestique.

La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Le tuyau d’évacuation n’est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air (collier de raccord). L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d’aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard. ! Utiliser un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90°). ! Éviter les variations excessives de section du tuyau. Si vous souhaitez l'utiliser comme version Extraction, retirer le filtre à charbon sur la hotte.

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce. Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à

50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. *Merci de verifier la réglementation locale avant l’installation.

Branchement électrique

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Pour toutes les opérations d’entretien, utiliser des gants de travail.

Il retient les particules de graisse issues de la cuisson. Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson. La saturation du charbon actif se constate aprés un emploi plus ou mois long, selon le type de cuisiniére et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre aprés, au maximum, quatre mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité). IL NE PEUT PAS être nettoyé ou régénéré. Montage Accrocher le filtre au charbon actif d’abord à l’arrière de la languette métallique de la hotte, puis à l’avant avec les deux pommeaux. Démontage Enlever le filtre au charbon actif en tournant de 90° les pommeaux qui le fixent à la hotte. Achat du filtre à charbon Le filtre à charbon peut être acheté sur le site du SAV ou auprès des Centres d’assistance Samsung. Consulter les informations à la dernière page de cette notice.

Remplacement des lampes

La hotte est dotée d’un système d’éclairage basé sur la technologie LED.

Les LEDS garantissent un éclairage optimal, une durée jusqu’à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique. Pour le remplacement, s’adresser au service d’assistance technique.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible

également après l’installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement.

La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

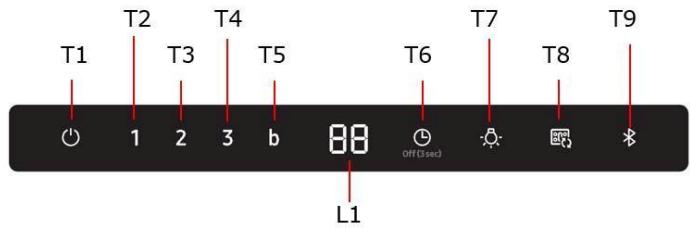

Appuyer sur la touche T1 pour activer la vitesse par défaut (Vitesse par défaut : Basse). Avec une autre pression, la hotte repasse au mode veille. T2. Vitesse réduite. Appuyer sur la touche T2 pour activer la vitesse réduite.

Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d’installation choisie. • Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut utiliser la hotte en version recyclage. • Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.

Appuyer sur la touche T3 pour activer la vitesse moyenne.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds.

Il est cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

T6. ON/OFF Minuterie

Appuyer sur la touche Minuterie pour régler le temps de fonctionnement. Appuyer sur la touche Minuterie pendant 3 secondes pour éteindre la fonction Minuterie.

Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

T7. ON/OFF Appuyer sur la touche Lumière pour éclairer

Appuyer de nouveau pour éteindre.

Appuyer sur la touche T4 pour activer la vitesse élevée. T5. Vitesse intensive (Boost) Appuyer sur la touche T5 pour activer la vitesse intensive (Boost) pendant 5 minutes.

T7. ON/OFF SONNERIE Appuyer 3 secondes. La sonnerie est désactivée (OFF).

Appuyer 3 secondes. La sonnerie est activée (ON).

Données déterminées conformément au Règlement (CE) N° 1275/2008.

Connexion (appairage) de la hotte et de la plaque de cuisson

La hotte peut-être connectée (apparairée) à la plaque de cuisson Samsung compatible grâce à la technologie Bluetooth. Après avoir branché la plaque de cuisson compatible, la hotte s’allumera automatiquement à Basse vitesse à chaque allumage de la plaque de cuisson et s’éteindra en même temps qu’elle. La connexion de la hotte à la plaque de cuisson compatible permet aussi de télécharger et d’installer sur un dispositif mobile l’application Smart Things et de l’utiliser pour : • vérifier et programmer l’allumage de la hotte et du système d’éclairage, la vitesse de fonctionnement, l’arrêt programmé de la hotte (minuterie) et la fonction « time-up alarm ». Pour de plus amples informations sur le téléchargement et l’utilisation de l’application "Smart Things" sur votre dispositif mobile et sur la façon de l’utiliser pour contrôler votre hotte, visiter le site : • www.samsung.com. T9. Connexion Bluetooth (appairage de la hotte et de la plaque de cuisson Samsung compatible) 1. Appuyer sur la touche Bluetooth de la hotte. Le voyant de la touche clignote pour signaler l’activation du processus d’appairage. 2. Appuyer sur la touche Bluetooth de la plaque de cuisson. Le voyant de la touche reste éclairé pour signaler la fin du processus d’appairage, le symbole « bt » s’éclaire à l’écran. T9. Déconnexion Bluetooth (réinitialisation) 1. Appuyer sur la touche T9 de la hotte pendant 3 secondes. 2. Le message "bt rt" s’affiche pour confirmer la déconnexion. REMARQUE Pour plus de détails sur la procédure de connexion, consulter le mode d’emploi de la plaque de cuisson Samsung compatible. Connectivité automatique La connectivité automatique permet de faire fonctionner en parfaite syntonie et rapidement, via Bluetooth, la hotte avec une plaque de cuisson Samsung compatible après avoir appairé les deux appareils. Pour activer la fonction, appuyer sur la touche Auto Connectivity. Appuyer une deuxième fois pour désactiver la fonction et déconnecter la hotte et la plaque de cuisson. Après avoir connecté la hotte à la plaque de cuisson, à chaque allumage de la plaque de cuisson, la hotte s’éclaire et démarre à Basse vitesse. La vitesse et l’éclairage s’éteignent en même temps que la plaque de cuisson. L’application "Smart Things" permet de contrôler la hotte comme indiqué ci-dessus. T8. Connectivité automatique ON/OFF 1. Appuyer sur la touche Auto Connectivity pour activer la fonction. 2. La vitesse de la hotte et son système d’éclairage s’allument et s’éteignent en fonction de la plaque de cuisson. 3. Appuyer de nouveau pour désactiver la fonction.

Commande à distance avec Connectivité application Smart Automatique

Consommation d'énergie en mode Veille (W) : 1,90 W.

Bluetooth Période de temps pour la gestion énergétique (min) : 3 min. Consommation d'énergie (W) : 0,48 W Mode Off Période de temps pour la gestion énergétique (min) : 3min. Puissance max de l'émetteur Bluetooth REMARQUE Par la présente, Samsung Electronics déclare que l'appareil de type équipement radio est conforme à la Directive 2014/53/UE. L'intégralité du texte de la déclaration de conformité UE est disponible à l'adresse Internet suivante : La Déclaration de conformité officielle est disponible sur http://www.samsung.com, aller à Assistante > Assistance Produits puis saisir le nom du produit. Plage de fréquence : 2402 MHz ~ 2480 MHz Bluetooth Puissance de l'émetteur (Max) 5 dBm Diagnostic de pannes Une défaillance peut dériver d'une simple information que vous pouvez corriger vousmême à l'aide des instructions suivantes. Ne pas essayer de réparer l'appareil si les instructions suivantes ne vous aident pas dans tous les cas spécifique. AVERTISSEMENT Les réparations sur l'appareil doivent être exécutées uniquement par un technicien de service qualifié. Toute réparation effectuée de manière incorrecte peut entraîner des risques importants pour l'utilisateur. Si l'appareil doit être réparé, contacter votre centre de service client.

Que dois-je faire si la hotte ne fonctionne pas ?

X X O O X O O O O Réinitialisation de saturation du filtre

• Appuyer sur la touche T1 jusqu’au signal sonore. • La LED 1 (filtre à graisse) ou la LED 2 (filtre aux charbons actifs) arrêtent de clignoter. ON/OFF indicateur de saturation du Filtre aux charbons actifs • Appuyer 3 secondes sur les touches T2 et T3 pour activer (ON) l’indicateur de saturation du filtre aux charbons actifs. • Appuyer 3 secondes sur les touches T2 et T3 pour désactiver (ON) l’indicateur de saturation du filtre aux charbons actifs.

Que dois-je faire si la connexion

Bluetooth ne fonctionne pas.

Le fusible du câblage de la maison n'est pas intact.

Si les fusibles ont sauté plusieurs fois, appeler un électricien agréé.

Le bouton de marche a été activé accidentellement.

L'appareil est allumé correctement.

Le panneau de commande est contaminé par des corps ou liquides

Nettoyer le panneau de commande.

Voir le mode d'emploi d'une table de cuisson compatible

Seul une table de cuisson

Samsung compatible peut se connecter à la hotte via Bluetooth

La hotte est connectée à d'autres appareils.

Activer la déconnexion Bluetooth

(Reset d'appairage, T9 pendant 3 s) puis réactiver la procédure de connexion via Bluetooth.

(appairage) avec Bluetooth n'est pas stable.

Débrancher l'alimentation

électrique pendant au moins 30 secondes. Puis redémarrer l'appareil. Ensuite, activer la déconnexion Bluetooth puis activer de nouveau la procédure d'activation de la connexion Bluetooth.
