CHAUFFEO PLUS 053008 - Chauffe-eau électrique ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Chauffe-eau électrique
Capacité	150 litres
Alimentation électrique	230 V
Dimensions approximatives	Hauteur : 1,45 m, Diamètre : 0,60 m
Poids	75 kg
Puissance	3000 W
Fonctions principales	Réglage de la température, protection anti-corrosion
Entretien et nettoyage	Vérification annuelle de l'anode, nettoyage du réservoir recommandé
Pièces détachées et réparabilité	Disponibilité des pièces détachées, réparabilité facilitée
Sécurité	Protection contre la surchauffe, soupape de sécurité intégrée
Compatibilités	Compatible avec les installations électriques standard
Informations générales	Garantie de 5 ans, étiquette énergétique de classe B

FOIRE AUX QUESTIONS - CHAUFFEO PLUS 053008 ATLANTIC

Comment régler la température de l'ATLANTIC CHAUFFEO PLUS 053008 ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle de l'appareil. Tournez le bouton pour sélectionner la température souhaitée.

Que faire si mon ATLANTIC CHAUFFEO PLUS 053008 ne chauffe pas ?

Vérifiez d'abord que l'appareil est bien alimenté. Assurez-vous que le thermostat est réglé à une température supérieure à la température ambiante. Si le problème persiste, contactez le service après-vente.

Comment nettoyer mon ATLANTIC CHAUFFEO PLUS 053008 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez l'utilisation de produits abrasifs ou de solvants.

Quel est le niveau sonore de l'ATLANTIC CHAUFFEO PLUS 053008 ?

Le niveau sonore de l'appareil est généralement inférieur à 35 dB, ce qui le rend très silencieux pendant son fonctionnement.

Comment réinitialiser l'ATLANTIC CHAUFFEO PLUS 053008 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

L'ATLANTIC CHAUFFEO PLUS 053008 est-il économe en énergie ?

Oui, l'ATLANTIC CHAUFFEO PLUS 053008 est conçu pour être économe en énergie, avec une efficacité énergétique élevée qui permet de réduire les coûts de chauffage.

Où puis-je trouver le manuel d'utilisation de l'ATLANTIC CHAUFFEO PLUS 053008 ?

Le manuel d'utilisation est généralement inclus dans l'emballage de l'appareil. Vous pouvez également le télécharger depuis le site officiel d'ATLANTIC.

Quelle est la garantie de l'ATLANTIC CHAUFFEO PLUS 053008 ?

L'ATLANTIC CHAUFFEO PLUS 053008 est généralement couvert par une garantie de 2 ans, mais il est recommandé de vérifier les conditions spécifiques de garantie fournies avec le produit.

MODE D'EMPLOI CHAUFFEO PLUS 053008 ATLANTIC

Nous vous remercions de votre choix et de votre confiance. Les chauffe-eau électriques CHAUFFEO et CHAUFFEO+ ont été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.

Avertissements Généraux

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

INSTALLATION

ATTENTION : Produit lourd à manipuler avec précaution.

• Installer l'appareil dans un local à l'abri du gel (4°C à 5°C minimum).
• La destruction de l'appareil par surpression due au blocage de l'organe de sécurité est hors garantie.
• Prévoir une aération du local d'installation. La température de ce local ne doit pas dépasser 35°C.
• Dans une salle de bain ne pas installer ce produit dans les volumes V0, V1 et V2 (voir figures page 8).
  Si les dimensions ne le permettent pas, ils peuvent néanmoins être installés dans le volume V2 ou le plus haut possible dans le volume V1 pour un horizontal.
• Ce produit est destiné pour être utilisé à une altitude maximale de 3000 m.
• Dans le cas d'un chauffe-eau vertical mural, s'assurer que la cloison est capable de supporter le poids de l'appareil rempli d'eau.
• Laisser au-dessous des extrémités des tubes de l'appareil un espace libre au moins égal à 300 mm (100 L) – 480 mm (150 L et 200 L) pour pouvoir intervenir sur les équipements et accessoires.

RACCORDEMENT HYDRAULIQUE

Installer obligatoirement à l'abri du gel un organe de sécurité

Manuel à conserver même après installation du produit.

Avertissements Généraux

(ou tout autre dispositif limiteur de pression), neuf, de dimensions 3/4" (20/27) et de pression 7 bar - 0,7 MPa sur l'entrée du chauffe-eau, qui respectera les normes locales en vigueur.

• Un réducteur de pression (non fourni) est nécessaire lorsque la pression d'alimentation est supérieure à 5 bar - 0,5 MPa. Il devra être installé sur l'arrivée d'eau froide, après le compteur.
• Raccorder l'organe de sécurité à un tuyau de vidange, maintenu à l'air libre, dans un environnement non soumis au gel (4°C à 5°C mini), en pente continue vers le bas pour l'évacuation de l'eau de dilatation de la chauffe ou en cas de vidange du chauffe-eau.
• Il est impératif d'installer un bac de rétention sous le chauffe-eau lorsque celui-ci est positionné dans un faux plafond, des combles ou au-dessus de locaux habités. Une évacuation raccordée à l'égout est nécessaire.

RACCORDEMENT ÉLECTRIQUE

Avant tout démontage du capot, s'assurer que l'alimentation est coupée pour éviter tout risque de blessure ou d'électrocution.

L'installation électrique doit comporter en amont du chauffe-eau un dispositif de coupure omnipolaire (porte fusible, disjoncteur avec une distance d'ouverture des contacts d'au moins 3 mm, disjoncteur différentiel de 30 mA).

La mise à la terre est obligatoire. Une borne spéciale portant le repère ⏻ est prévue à cet effet.

ENTRETIEN

• Le dispositif de vidange du groupe de sécurité doit être mis en fonctionnement périodiquement (au moins une fois par mois). Cette manœuvre permet d'évacuer d'éventuels dépôts de tartre et de vérifier qu'il ne soit pas bloqué.
• Pour vidanger l'appareil, couper le courant, fermer l'alimentation d'eau froide, puis vidanger grâce à la manette du groupe de sécurité en ayant ouvert un robinet d'eau chaude.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

La notice d'utilisation de cet appareil est disponible en contactant le service après-vente.

Manuel d'installation et d'entretien

Chauffe-eau

Sommaire

Installation

Avant de commencer....4

Contenu du colis 4

Accessoires à prévoir 4

Outillage nécessaire 5

Main d'œuvre 5

Schéma général d'installation....6

Où installer mon chauffe-eau 8

Précautions 8

Installation spécifique en salle de bain 8

Comment installer mon chauffe-eau 9

Le raccordement avec limiteur de température ...... 12

Le raccordement avec un réducteur de pression 13

Le remplissage du chauffe-eau 13

Raccordement électrique du chauffe-eau......14

Mise en service du chauffe-eau 14

Conseils d'entretien domestique ....15

Le groupe de sécurité 15

Vidange d'un chauffe-eau 15

Entretien de la cuve 16

Champ d'application de la garantie....16

Conditions de garantie....17

1. Avant de commencer

1.1. Contenu du colis

Votre colis comprend :

Emballage avec gabarit de pose

1 ou 2 étriers

Votre chauffe-eau (exemple : un vertical mural)

easyFIX pour modèles verticaux muraux stéatite

50 L	non disponible
75 à 100 litres	1
150 à 200 litres	2

Raccord diélectrique modèles Stéatite modèles Blindés

1.2. Accessoires à prévoir

1.2.1. Les accessoires obligatoires et conseillés

Pour l'installation de votre chauffe-eau, vous devez prévoir les éléments suivants :

Groupe de sécurité NEUF

Obligatoire

Siphon

Obligatoire

Limiteur de température

Obligatoire en neuf et rénovations lourdes

Bac de récupération d'eau

Impératif dans le cas d'une installation à l'étage et au-dessus d'un local habité

Sortie de câble murale

Ruban d'étanchéité ou autre

Réducteur de pression

Obligatoire si la pression d'eau de votre habitation est supérieure à 5 bar (0,5 MPa). Il doit être installé à la sortie du compteur. (voir page 13)

Système de fixation

(∅ 10 mm mini)

(Selon support)

Trépied

Pour les modèles verticaux muraux. Obligatoire sur les murs non porteurs et recommandé pour les chauffe-eau supérieurs à 100 L

Kit de cerclage pour modèles horizontaux muraux - Raccordement dessous

Obligatoire pour la fixation au plafond.

Peut être utilisé pour reprendre les fixations d'un ancien appareil. Permet de faire glisser l'appareil de quelques centimètres lors de la mise en place

1.2.2. Les accessoires optionnels

Console d'accrochage plafond

Idéale pour fixer les chauffe-eau verticaux muraux au plafond, quand le mur est non porteur.

Libère de l'espace sous le chauffe-eau.

Idéales pour les recoins exigus comme un placard, où il n'y a pas d'accès pour le serrage au mur.

Gain de temps à la pose.

Capacité	Nombre de plaques
50 à 100 litres	1
150 à 200 litres	2

Pattes de fixation universelles

Idéales pour réutiliser les fixations de votre ancien chauffe-eau sans trous supplémentaires.

Gain de temps à la pose.

Réhausse

Idéale pour éviter les modifications d'évacuation, pour les chauffe-eau verticaux sur socle.

1.3. Outillage nécessaire

2 personnes pour le montage

2 heures

Tableau électrique

Disjoncteur 16A, contacteur jour/nuit et différentiel 30mA

PRECAUTIONS D'INSTALLATION :

• Température du lieu d'installation comprise entre 4°C et 35°C
• Positionner le chauffe-eau le plus près possible des salles d'eau
• Si le chauffe-eau est installé au-dessus d'un local habité, ttre un bac de récupération d'eau

Sortie eau chaude Arrivée eau froide

Raccord di-électrique

Robinet dans une salle de bain par exemple

Si votre tuyauterie n'est pas en cuivre (PER, multicouche...), il est OBLIGATOIRE d'installer une canalisation en cuivre d'une longueur minimale de 50 cm (DTU.60.1) et/ou un limiteur de température en sortie eau chaude de votre ballon (voir p. 12).

Eau froide

Eau chaude

Schéma général d'installation

Exemple avec un chauffe-eau vertical mural

Réducteur de pression

Le réducteur de pression est un accessoire supplémentaire qui doit être installé à la sortie de votre compteur d'eau si la pression d'eau de votre habitation s'avère supérieure à 5 bar (0,5 MPa).

Il évitera que la soupape du groupe de sécurité ne s'ouvre de manière intempestive lorsque le chauffe-eau n'est pas en fonctionnement.

Pour connaître la pression d'eau dans votre habitation vous pouvez vous renseigner auprès de votre fournisseur d'eau.

Attention : le réducteur de pression ne doit jamais être placé entre le groupe de sécurité et la cuve du chauffe eau

Réducteur de pression

Groupe de sécurité

Groupe de sécurité

Le groupe de sécurité est un accessoire obligatoire. Son rôle est de maintenir à l'intérieur du chauffe-eau une pression inférieure à 7 bar (0,7 MPa) pour éviter l'explosion de celui-ci (il remplit donc le même rôle qu'une soupape sur une cocotte minute).

Le groupe de sécurité laisse donc s'échapper de l'eau lorsque le chauffe-eau est en fonctionnement. Cet écoulement peut représenter jusqu'à 3% du volume du chauffe eau par cycle de chauffe.

Attention : le groupe de sécurité doit toujours être raccordé directement à l'entrée eau froide du ballon. Rien ne doit être installé entre le groupe de sécurité et le chauffe eau. (aucune vanne, pas de réducteur de pression ...).

Compteur d'eau Robinet général d'arrivée d'eau froide

Arrivée d'eau réseau

Robinet général d'arrivée d'eau froide

Évacuation eaux usées (égouts)

2. Où installer mon chauffe-eau ?

2.1 Précautions

- Choisir un lieu d'installation dont la température sera toujours comprise entre 4°C et 35°C.

- Le chauffe-eau doit être positionné le plus près possible des points de puisages importants (salle de bains, cuisine...).

- S'il est placé en dehors du volume habitable (cellier, garage), les tuyauteries et les organes de sécurité (groupe de sécurité, réducteur de pression) doivent être isolés.

- Prévoir une aération dans le local afin d'éviter les phénomènes de condensation et de corrosion de la peinture du chauffe-eau.

- S'assurer que l'élément support (mur ou plafond) est suffisamment résistant pour recevoir le poids du chauffe-eau plein d'eau (voir tableau p. 9).

- Prévoir en face de chaque équipement électrique un espace suffisant de 40 cm pour l'entretien périodique de l'élément chauffant.

- En cas d'installation au-dessus de locaux habités (faux-plafond, combles...), il est IMPÉRATIF de prévoir un bac de récupération d'eau raccordé à l'égout sous le chauffe-eau (type bac à douche par exemple).

2.2 Installation spécifique en salle de bain

• Installation hors volumes (NF C 15-100).

Volume 1 0,60 m Volume 2 Volume 0,60 m

Si les dimensions de la salle de bain ne permettent pas de placer le chauffe-eau hors volumes :

Volume 1 Volume 2 Volume 0 0,60 m 0,60 m

Possible dans le Volume 2

Volume 1 0,60 m Volume 2 Volume 0,60 m 0,60 m

Possible dans le Volume 1 si :

• le chauffe-eau est horizontal et placé le plus haut possible
• les canalisations sont en matériau conducteur
• le chauffe-eau est protégé par un disjoncteur de courant différentiel résiduel (30mA) branché en amont du chauffe-eau

3. Comment installer mon chauffe-eau ?

1 Découper le gabarit imprimé sur le carton et l'utiliser pour faire les marquages.

② Percer puis cheviller en utilisant des fixations de diamètre (∅) 10 mm minimum adaptées à votre mur (plaque de plâtre, béton, brique).
Attention : votre mur doit pouvoir supporter le poids du chauffe-eau rempli.
Dans le cas contraire, utiliser un trépied (voir para graphe sur le cas particulier de pose sur trépied).

Poids indicatif du chauffe-eau rempli

Capacité	Poids
50 L	75 kg
75 L	100 kg
100 L	150 kg
150 L	200 kg
200 L	250 kg

3 Une fois votre chauffe-eau ou easyFIX mis en place, fixer fermement.

Sans easyFIX.

Avec easyFIX pour les modèles verticaux muraux stéatite 75 L à 200 L.

1

atlantic easyFIX

3

couple de serrage : 29Nm maxi

Cas particulier :

Pose d'un chauffe-eau vertical mural sur trépied

L'utilisation d'un trépied est obligatoire pour la pose d'un chauffe-eau d'une capacité supérieure à 100 L sur un mur non porteur (ne pouvant pas supporter le poids du ballon rempli).

Poser le chauffe-eau d'abord sur son trépied pour marquer les points de fixation.

Réaliser les perçages.

Réinstaller le chauffe-eau à sa place.

Fixer l'étrier supérieur.

3.2 Chauffe-eau vertical sur socle

La pose d'un chauffe-eau vertical sur socle (fig. ①) ne nécessite aucune fixation.

Veiller à l'installer sur une surface plane.

Vous pouvez utiliser une réhausse (fig. ②) pour faciliter le passage des tuyauteries.

fig. ①) faciliter ① ②

3.3 Chauffe-eau horizontal mural - Raccordement dessous

La pose d'un chauffe-eau horizontal peut se faire au mur, au plafond ou sur le sol.

L'entrée eau froide et la sortie eau chaude doivent toujours être en bas.

Laisser un espace libre de 400 mm au-dessous du capot pour l'éventuel échange de l'élément chauffant.

3.4 Chauffe-eau horizontal mural - Raccordement côté

Impératif :

Aligner les piquages verticalement avec la sortie eau chaude (rouge) au-dessus de l'eau froide (bleu).

PLAFOND MUR SOL

Procédure d'accrochage :

• Assembler les ceintures et les étriers à l'aide de la visserie jointe dans l'emballage sans les serrer (figs. 1 et 2).
• Mettre en place les étriers avec leur ceinture sur le support (mur, plafond, sol), puis serrer.
• Positionner le chauffe-eau en respectant l'une. des 4 possibilités d'accrochage.
• Terminer la fixation en bloquant les écrous de la ceinture sur l'étrier.

4. Raccordement hydraulique du chauffe-eau

Le chauffe-eau devra être raccordé conformément aux normes et à la réglementation en vigueur dans le pays où il sera installé (pour la France : DTU Plomberie 60-1).

4.1 Le raccordement classique

1 Effectuer le branchement du groupe de sécurité NEUF sur l'entrée d'eau froide (bleue) de votre chauffe-eau.
2 Placer le siphon sous le groupe de sécurité et relier son évacuation vers l'égout.
③ Visser le raccord diélectrique sur la sortie d'eau chaude (rouge) de votre chauffe-eau.
4 Procéder au raccordement de votre tuyauterie sur votre chauffe-eau.

ATTENTION

Vos tuyauteries doivent être rigides (cuivre) ou souples (flexibles tressés en inox normalisés) et supporter 100°C et 10 bar (1 MPa). Sinon, utilisez un limiteur de température.

Téflon à appliquer dans le sens de vissage Groupe de sécurité NEUF Siphon OBLIGATOIRE Raccord di-électrique OBLIGATOIRE

Branchement eau chaude
Branchement eau froide

Évacuation eaux usées

4.2 Le raccordement avec un limiteur de température

Si vos tuyauteries sont en matériaux de synthèse (plastique ou PER par exemple), il est impératif d'installer un limiteur de température (ou régulateur thermostatique).

Le limiteur ne doit jamais être raccordé directement au chauffe-eau.

Le limiteur de température permet de limiter les risques de brûlure.

Temperature Raccord diélectrique Eau mitigée Eau chaude Eau chaude Limiteur de température Eau froide Groupe de sécurité OBLIGATOIRE En neuf et rénovation lourde (arrêté du 30/11/2005) IMPÉRATIF Pour les tuyauteries en PER Siphon

4.3 Le raccordement avec un réducteur de pression

Le réducteur de pression est obligatoire si la pression d'eau de votre habitation s'avère supérieure à 5 bar (0,5 MPa).

Le placer sur l'arrivée d'eau froide, à la sortie de votre compteur d'eau, jamais directement au chauffe-eau.

OUI Sortie eau chaude Arrivée eau froide Raccord di-électrique Siphon Réducteur de pression Arrivée d'eau réseau Évacuation eaux usées (égouts) Groupe de sécurité

4.4 Remplissage du chauffe-eau

1 Ouvrir les robinets d'eau CHAUDE du logement.
2 Ouvrir la vanne d'arrivée d'eau froide située sur le groupe de sécurité.
3 Le chauffe-eau sera rempli dès que vous observerez un écoulement d'eau froide à la sortie des robinets d'eau chaude. Fermez ces derniers.
4 Vérifier le bon fonctionnement du groupe de sécurité en manipulant le robinet de vidange. Un peu d'eau doit s'écouler.
5 Vérifier l'étanchéité au niveau des sortie et entrée d'eau sur le chauffe-eau.

Piquage eau froide Arrivée eau froide du réseau NON Eau chaude Eau froide

Remplissage : 10 Litres par minute

Si vous constatez une fuite, essayez de resserrer les raccords.

Si la fuite persiste, procédez à la vidange du chauffe-eau (voir page 15) et refaites les raccords.

Recommencez l'opération jusqu'à avoir une étanchéité totale.

5. Raccordement électrique du chauffe-eau

COUPER LE COURANT !

S'assurer de la compatibilité du chauffe-eau avec l'installation électrique.
② Si le chauffe-eau est pré-câblé, raccorder le câble d'alimentation du chauffe-eau à une sortie de câble (le chauffe-eau ne doit pas être raccordé à une prise).

Si le chauffe-eau n'est pas pré-câblé, l'utilisation d'une liaison en câbles rigides de section minimum 3 x 2,5 mm² en monophasé (phase, neutre, terre) ou 4 x 2,5 mm² en triphasé (3 phases + terre) est impérative (se reporter au paragraphe «Schémas électriques»).

3 Vérifier que le chauffe-eau est rempli en ouvrant un robinet d'eau CHAUDE. De l'eau FROIDE doit s'écouler. Si le chauffe-eau est alimenté alors qu'il est vide, vous risquez de l'endommager (non couvert par la garantie).
4 Remettre le courant.
5 Un raccordement en direct sur les résistances (sans passer par le thermostat) est formellement interdit car il est extrêmement dangereux, la température de l'eau n'étant plus limitée.

6. Mise en service du chauffe-eau

Si votre tableau électrique est équipé d'un contacteur jour/nuit (tarif réduit la nuit), le positionner sur 1 (marche forcée)
② Un léger dégagement de fumée peut apparaître pendant le début de la chauffe (fonctionnement NORMAL).

Après un moment, de l'eau doit s'écouler goutte à goutte par le groupe de sécurité (raccordé à une évacuation des eaux usées). Pendant la chauffe et suivant la qualité de l'eau, le chauffe-eau peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut.

3 Attendre la fin de la chauffe pour pouvoir utiliser pleinement votre chauffe-eau (voir tableau des caractéristiques pour connaître le temps estimé selon votre modèle).

Eau chaude Eau froide

Temps de chauffe MAXI = 8 heures

7. Conseils d'entretien domestique

Pour conserver les performances de votre chauffe-eau pendant de longues années, il est nécessaire de faire procéder à un contrôle des équipements par un professionnel tous les 2 ans.

7.1 Le groupe de sécurité

Manœuvrer régulièrement (au moins une fois par mois), la soupape du groupe de sécurité.

Cette manipulation permet d'évacuer les éventuels dépôts pouvant obstruer le groupe de sécurité.

Le non-entretien du groupe de sécurité peut entraîner une détérioration du chauffe-eau (non couvert par la garantie).

7.2 Vidange d'un chauffe-eau

Si le chauffe-eau doit rester sans fonctionner pendant plus d'une semaine (dans une habitation secondaire par exemple), et s'il se trouve dans un lieu soumis au gel, il est indispensable de vidanger le chauffe-eau afin de le protéger contre la corrosion.

Une fois le chauffe-eau vidangé, purger l'ensemble de la tuyauterie de votre habitation (ouvrir l'ensemble des robinets d'eau froide et d'eau chaude de l'habitation afin que tous les tuyaux soient vidés).

① Couper le courant.

② Fermer votre robinet général d'arrivée d'eau froide.
3 Ouvrir la molette de la soupape de sécurité ( 14 de tour).
4 Ouvrir les robinets d'eau CHAUDE de manière à faire un appel d'air.
5 Le chauffe-eau est vide lorsque l'eau s'arrête de couler au groupe de sécurité.

La vidange peut prendre jusqu'à 1h30 ou plus.

6 À votre retour, suivre les étapes du paragraphe 6 de «mise en service» (page 14) pour remettre votre chauffe-eau en marche.

7.3 Entretien de la cuve

Vérifier l'état de l'anode magnésium tous les deux ans et remplacer celle-ci si son diamètre est inférieur à 10 mm (pour les modèles ACI, l'anode ne nécessite aucun entretien). Un entretien de la cuve par un professionnel est fortement conseillé tous les 2 - 3 ans en fonction de la qualité de l'eau : vidange et détartrage.

Dans les régions où l'eau est calcaire, il est possible de traiter l'eau avec un adoucisseur. Ce dernier doit être bien réglé et la dureté de l'eau doit rester supérieure à 15°f.

L'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie, sous réserve que celui-ci soit bien réglé, agréé CSTB pour la France, vérifié et entretenu régulièrement.

Ne jetez pas votre appareil avec les ordures ménagères, mais déposez-le à un endroit assigné à cet effet (point de collecte) où il pourra être recyclé.

8. Champ d'application de la garantie

Sont exclues de cette garantie les défaillances dues à :

8.1 Des conditions d'environnement anormales

• Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d'usine.
• Positionnement de l'appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides, agressives ou mal ventilées).
• Utilisation d'une eau présentant des critères d'agressivité tels que ceux définis par le DTU Plomberie 60-1 additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC).
  • Dureté de l'eau < 15°f.
• Non respect des normes (NF EN 50160) de réseau électrique (alimentation électrique présentant des mini ou maxi de tension, des fréquences non conformes par exemple).
• Dégâts résultant de problèmes non décelables en raison du choix de l'emplacement (endroits difficilement accessibles) et qui auraient pu être évités par une réparation immédiate de l'appareil.

8.2 Une installation non conforme à la réglementation, aux normes et aux règles de l'art

• Absence ou montage incorrect d'un groupe de sécurité neuf et conforme à la norme EN 1487, ou modification de son réglage...
• Mise en place directement sur le chauffe-eau d'un système hydraulique empêchant le fonctionnement du groupe de sécurité (réduction de pression, robinet d'arrêt...) (voir page 13).
• Corrosion anormale des piquages (eau chaude ou eau froide) suite à un raccordement hydraulique incorrect (mauvaise étanchéité) ou absence de manchons diélectriques (contact direct fer-cuivre).
• Raccordement électrique défectueux : non conforme à la norme NF C 15-100 ou aux normes en vigueur dans le pays, mise à la terre incorrecte, section de câble insuffisante, raccordement en câbles souples, non respect des schémas de raccordements prescrits par le constructeur.
• Positionnement de l'appareil non conforme aux consignes de la notice.
• Corrosion externe suite à une mauvaise étanchéité sur la tuyauterie.
• Absence ou montage incorrect du capot de protection électrique.
• Absence ou montage incorrect du passage de câble.
• Chute d'un appareil suite à l'utilisation de fixations non adaptées au support d'installation.

8.3 Un entretien défectueux

• Entartrage anormal des éléments chauffants ou des organes de sécurité.
• Non entretien du groupe de sécurité se traduisant par des surpressions.
• Modification du produit d'origine sans avis du constructeur ou utilisation de pièces détachées non référencées par celui-ci.
• Non respect des conditions d'entretien de l'anode magnésium (voir paragraphe «Entretien de la cuve).

Ces appareils sont conformes aux directives 2014/30/UE concernant la comptabilité électromagnétique, 2014/35/UE concernant la basse tension, 2011/65/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception.

9. Conditions de garantie

Le chauffe-eau doit être installé par un professionnel ou une personne qualifiée conformément aux règles de l'art, aux normes en vigueur et aux prescriptions de nos notices techniques. Il sera utilisé normalement et régulièrement entretenu par un spécialiste.

Dans ces conditions, notre garantie s'exerce par échange ou fourniture gratuite à notre distributeur des pièces reconnues défectueuses d'origine par nos services, ou le cas échéant de l'appareil, à l'exclusion des frais de main-d'œuvre et de transport ainsi que de toutes indemnités et prolongation de garantie.

Notre garantie prend effet à compter de la date de pose (facture d'installation ou d'achat faisant foi). En l'absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau, majorée de six mois.

La garantie de la pièce ou du chauffe-eau de remplacement (sous garantie) cesse en même temps que celle de la pièce ou du chauffe-eau remplacé (premier matériel facturé).

Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

La défaillance d'une pièce ne justifie en aucun cas le remplacement de l'appareil. Atlantic tient à votre disposition l'ensemble des pièces détachées pendant une durée de 7 ans.

Un appareil présumé à l'origine d'un sinistre doit rester sur place à la disposition des experts, le sinistré doit informer son assureur.

Manuel d'installation et d'entretien

Chauffe-eau

Sommaire

Caractéristiques Techniques

Caractéristiques techniques....19

Chauffe-eau verticaux muraux (VM) 19

Chauffe-eau verticaux sur socle (VS) 21

Chauffe-eau horizontaux (HM) raccordement dessous ..... 22

Chauffe-eau horizontaux (HM) raccordement coté...... 23

Présentation des composants....24

Modèles verticaux muraux Blindés 24

Modèles verticaux muraux Stéatite 24

Modèles verticaux sur socle Blindés 24

Modèles stables Stéatite 25

Modèles horizontaux Blindés 25

Procédures d'installations spécifiques .....25

Réglage de la température 25

Conditions d'entretien spécifiques ....25

Pièces pouvant être remplacées 25

Aide au dépannage....26

Pas d'eau chaude 26

Compteur électrique qui disjoncte 27

Eau tiède 27

Problème de fuite 28

Bruit de bouillonnement 28

Eau trop chaude 28

I. Caractéristiques techniques

I.1 Chauffe-eau verticaux muraux (VM)

		50 litres		75 litres		100 litres
Tension (V)		230 V monophasé
Résistance		Blindée	Stéatite	Blindée	Stéatite	Blindée	Stéatite
Puissance (W)		1 200	1 200	1 200	1 200	1 200	1 200
Dimensions (mm)	∅	505	505	510	510	505	510
	H	575	575	700	700	910	865
	A	370	370	575	575	750	750
	B	/	/	/	/	/	-
	C	530	530	530	530	530	530
Temps de chauffe réel**		2h26	2h46	4h10	4h10	5h29	5h46
Qpr (Consommation entretien)***		0,71	0,79	1,00	1,00	1,24	1,33
V40 (Quantité d'eau chaude à 40°C)		-	-	141	141	179	192
Poids à vide (kg)		23	23	26	26	32	30
Poids rempli (kg)		73	73	101	101	130	130

		150 litres		200 litres		200 litres
Tension (V)		230 V monophasé				Tous courants*
Résistance		Blindée	Stéatite	Blindée	Stéatite	Blindée
Puissance (W)		1 650	1 800	2 200	2 200	2 200
Dimensions (mm)	∅	530	530	530	530	530
	H	1 165	1 165	1 480	1 480	1 480
	A	1 050	1 050	1 050	1 050	1 050
	B	800	800	800	800	800
	C	550	550	550	550	550
Temps de chauffe réel**		5h33	5h33	5h17	5h17	5h17
Qpr (Consommation entretien)***		1,48	1,48	1,73	1,73	1,73
V40 (Quantité d'eau chaude à 40°C)		279	279	382	382	382
Poids à vide (kg)		38	38	46	46	46
Poids rempli (kg)		188	188	246	246	246

		100 litres compact	150 litres compact	200 litres compact
Tension (V)		230 V monophasé
Résistance		Blindée
Puissance (W)		1 200	1 650	2 200
Dimensions (mm)	∅	570	570	570
	H	735	1 000	1 250
	A	600	760	1 050
	B	/	500	800
	C	590	590	590
Temps de chauffe réel*		5h32	5h38	5h33
Qpr (Conso. entretien)**		1,024	1,37	1,67
V40 (Quantité d'eau chaude à 40°C)		175	266	359
Poids à vide (kg)		31	41	50
Poids rempli (kg)		131	191	250

*Temps de chauffe réel pour chauffage de 15° à 65°C
**Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C)

C B A 175 450

Représentation schématique

Capot monophasé Capot triphasé 440 230 35 70 H Sortie eau chaude Arrivée eau froide C Vue de dessous

I.2 Chauffe-eau verticaux sur socle(VS)

		150 l	200 litres		250 litres		300 litres
Tension (V)		230 V monophasé
Résistance		Blindée	Blindée	Stéatite	Blindée	Stéatite	Blindée	Stéatite
Puissance (W)		1 650	2 200	2 200	3 000	3 000	3 000	3 000
Dimensions (mm)	∅	530	530	530	530	530	570	570
	H	1 170	1 485	1 485	1 805	1 805	1 765	1 765
	A	300	300	300	300	300	300	300
	B	600	600	600	600	600	640	640
Temps de chauffe réel**		4h46	4h41	4h57	4h40	4h55	5h53	5h37
Qpr (Consommation entretien)***		1,53	1,45	1,88	2,15	2,22	2,58	2,49
V40 (Quantité d'eau chaude à 40°C)		259	358	354	477	465	569	531
Poids à vide (kg)		37	43	43	57	58	65	68
Poids rempli (kg)		187	243	243	307	308	365	368

		200 l	250 l	300 l
Tension (V)		Tous courants*
Résistance		Blindée	Blindée	Blindée
Puissance (W)		2 200	3 000	3 000
Dimensions (mm)	∅	530	530	570
	H	1 485	1 805	1 765
	A	300	300	300
	B	600	600	640
Temps de chauffe réel**		4h41	4h40	5h53
Qpr (Consommation entretien)***		1,45	2,15	2,58
V40 (Quantité d'eau chaude à 40°C)		358	477	569
Poids à vide (kg)		44	57	68
Poids rempli (kg)		244	307	368

* Appareils livrés câblés en triphasé 230/400V3\~ commutables en monophasé 230V\~

**Temps de chauffe réel pour chauffage de 15° à 65°C

***Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C)

Représentation schématique

30 Ø Sortie eau chaude H 315 Arrivée eau froide A

B 45

Vue de dessus

I.3 Chauffe-eau horizontaux (HM) raccordement dessous

		75 litres	100 litres	150 litres	200 litres
Tension (V)		230 V monophasé
Résistance		Blindée
Puissance (W)		1 200	1 200	1 650	2 200
Dimensions (mm)	∅	530	530	530	530
	H	680	840	1 140	1 460
	A	370	500	800	800
	B	120	150	150	470
	C	145	275	575	575
Temps de chauffe réel*		4h07	4h57	4h53	5h24
Qpr (Conso. entretien)**		1,29	1,34	1,75	1,98
V40 (Quantité d'eau chaude à 40°C)		144	183	253	341
Poids à vide (kg)		28	32	39	48
Poids rempli (kg)		103	132	189	248

*Temps de chauffe réel pour chauffage de 15° à 65°C
**Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C)

Représentation schématique

(190) A B 315 (290) 125 C H au froide Sortie eau chaude

Différentes possibilités d'accrochage :

Pour une fixation au plafond, utiliser obligatoirement le kit de cerclage prévu à cet effet (accessoire en option, se reporter à sa notice spécifique).

I.4 Chauffe-eau horizontaux (HM) raccordement côté

		75 litres	100 litres	150 litres	200 litres
Tension (V)		230 V monophasé
Résistance		Blindée
Puissance (W)		2 000	2 000	2 000	2 000
Dimensions (mm)	∅	505	570	570	570
	H	740	745	1 000	1 255
	B	Variable
	C	530	590	590	590
Temps de chauffe réel*		2h36	3h27	4h41	6h28
Qpr (Consommation entretien)**		1,34	1,54	1,89	2,15
V40 (Quantité d'eau chaude à 40°C)		150	190	279	367
Poids à vide (kg)		27	32	41	51
Poids rempli (kg)		102	132	191	251

*Temps de chauffe réel pour chauffage de 15° à 65°C
**Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C)

C

B Ceintures d'accrochage Ø H 230 Sortie eau chaude Arrivée eau froide

Différentes possibilités d'accrochage :

Aligner les piquages verticalement avec la sortie eau chaude (rouge) au-dessus de l'eau froide (bleu).

PLAFOND MUR SOL

II. Présentation des composants

II.1 Composants des modèles verticaux muraux Blindés

Entrée eau froide Sortie eau chaude Câble d'alimentation Sécurité thermique Thermostat

II.2 Composants des modèles verticaux muraux Stéatite

Thermostat Sécurité thermique Élément chauffant Câble d'alimentation

II.3 Composants des modèles verticaux sur socle Blindés

Thermostat Sécurité thermique Câble d'alimentation 230 V Monophasé Tous courants

II.4 Composants des modèles stables Stéatite

Thermostat Sécurité thermique Élément chauffant Câble d'alimentation

200 L

II.5 Composants des modèles horizontaux Blindés

Thermostat Sécurité thermique Câble d'alimentation

III. Procédures d'installation spécifiques

Réglage de la température

La température est réglée en usine à 65° C.

La température peut être abaissée en tournant la molette.

IV. Conditions d'entretien spécifiques

Les pièces pouvant être remplacées

• Thermostat
• Capot
• Corps de chauffe (uniquement pour les chauffe-eau Stéatite)

• Joint

• Élément chauffant

Le remplacement du corps de chauffe ou l'ouverture du chauffe-eau implique le remplacement du joint.

Toute opération de remplacement doit être effectuée par une personne habilitée avec des pièces d'origine constructeur.

V. Aide au dépannage

V.1 Pas d'eau chaude

Action à mener	Solution	Cause
1. Faire vérifier par un professionnel l'alimentation électrique (à l'aide d'un multimètre). 2. Si vous avez une tarification Heures pleines / Heures creuses, 2.1. Passer en marche forcée depuis votre tableau électrique. 2.2. Vérifier la position du disjoncteur (doit être en position ON).	S'il n'y a pas de courant aux bornes du chauffe-eau : faites intervenir un électricien.	Défaut d'alimentation électrique.
	S'il y a du courant aux bornes du chauffe-eau, passer à l'action suivante.
1. Couper le courant sur le chauffe-eau (le disjoncteur doit être en position OFF).2. Réenclencher la sécurité du thermostat en appuyant sur le bouton rouge (voir paragraphe III). 3. Passer en marche forcée depuis votre tableau électrique.	Si le thermostat se met en sécurité régulièrement, procéder au détar-trage du chauffe-eau (voir chapitre entretien) et resserrer l'ensemble des connexions électriques (après avoir coupé le courant).Si la sécurité n'est pas enclenchée, passer à l'action suivante.	Mise en sécurité du thermostat.NOTA : il est préférable de remplacer le thermostat si celui-ci s'est mis en sécurité de nombreuses fois. (>10 fois)
1. Couper le courant sur le chauffe-eau (le disjoncteur doit être en position OFF).2. Prendre la mesure de la résistance sur les bornes de l'élément chauffant à l'aide d'un multimètre (en position ohm).	Valeur nulle ou infinie.	Remplacer la résistance défectueuse.
	Valeur ohmique > 0.	Remplacer le thermostat.

V.2 Compteur électrique qui disjoncte

Actions à mener	Solution	Cause
1. Vérifier que le compteur ne disjoncte que lorsque le chauffe-eau se met en chauffe.2. Si vous avez une tarification heures creuses /Heures pleines,2.1 Passer en marche forcée depuis votre tableau électrique.2.2 Vérifier la position du disjoncteur (doit être en position ON).	Le compteur saute dès que le disjoncteur du chauffe-eau est sur ON.
	Sur un produit blindé :Remplacer l’élément chauffant.	Résistance défectueuse.
	Sur un produit stéatite :Nettoyer l’endroit où est logé l’élément chauffant (intérieur creux) à l’aide d’un chiffon ou d’un goupillon de bouteille.Si le problème persiste :Remplacer l’élément chauffant.	Résidus dans le fourreau de la résistance.Résistance défectueuse.

V.3 Eau tiède

Actions à mener	Solution	Cause
1.1. Couper l'alimentation électrique du chauffe-eau.1.2. Ouvrir le capot plastique.1.3. Mettre le thermostat au maximum.Voir paragraphe III Réglage de la température.	Laisser le réglage du thermostat au maximum afin de profiter d'une eau bien chaude et en quantité suffisante.	Mauvais réglage du thermostat.
2.1. Fermer l'arrivée d'eau froide au groupe de sécurité 2.2. Ouvrir un robinet d'eau chaude de l'habitation.	Si de l'eau s'écoule du robinet d'eau chaude, alors un des robinets de l'habitation est défectueux.Remplacer le robinet défectueux ou faire appel à un plombier pour qu'il trouve l'origine du problème.	Un robinet (mitigeur) de l'habitation laisse passer de l'eau froide dans le circuit d'eau chaude.

V.4 Problème de fuite

Actions à mener	Solution	Cause
Fuite localisée aux piquages d’eau froide et eau chaude
1. Couper l’alimentation électrique2. Procéder à la vidange du chauffe-eau (voir p. 15).	Refaire l’ensemble des raccords (voir p. 12, chapitre installation).	Mauvaise étanchéité des raccords.
Fuite localisée au niveau des écrous situés sous le capot plastique
1. Couper l’alimentation électrique.2. Procéder à la vidange du chauffe-eau (voir p. 15).	Procéder au remplacement du joint d’étanchéité et de la bride de fermeture.	Joint d’étanchéité détérioré ou corps de chauffe fuyard.
Fuite localisée au niveau de la cuve
1. Couper l’alimentation électrique.2. Procéder à la vidange du chauffe-eau (voir p. 15).	Remplacer le chauffe-eau.	Corrosion de la cuve.

V.5 Bruit de bouillonnement

Actions à mener	Solution	Cause
1. Vérifier que le bruit a lieu quand le chauffe-eau est en cours de chauffe.	Si le bruit a lieu pendant la chauffe, procéder au détartrage du chauffe-eau (voir chapitre 7.3 entretien p.16).	Chauffe-eau entartré.
	Si le bruit n’a pas lieu pendant la chauffe ou s’il s’agit de bruits de claquements ou s’il a lieu au moment de l’ouverture d’un robinet, faites intervenir un plombier pour qu’il trouve l’origine du problème.	Le chauffe-eau n’est pas en cause.

Sur un produit blindé, il s'agit d'un phénomène normal car la résistance est directement plongée dans l'eau.

V.6 Eau trop chaude

Actions à mener	Solution	Cause
1.1. Couper immédiatement l'alimentation électrique du chauffe-eau.1.2. Vérifier le câblage électrique du chauffe-eau.	Refaire le câblage électrique du chauffe-eau selon le schéma pages 24 et 25.	Branchement direct à la résistance sans passer par le thermostat.
2.1 Couper l'alimentation électrique du chauffe-eau.2.2 Ouvrir le capot plastique.2.3 Baisser légèrement le réglage du thermostat en tournant la molette.Voir page 25, paragraphe III Réglage de la température.	Régler le thermostat à la température souhaitée.	Thermostat réglé au maximum.

General Warnings

À CONSERVER PAR L'UTILISATEUR DE L'APPAREIL

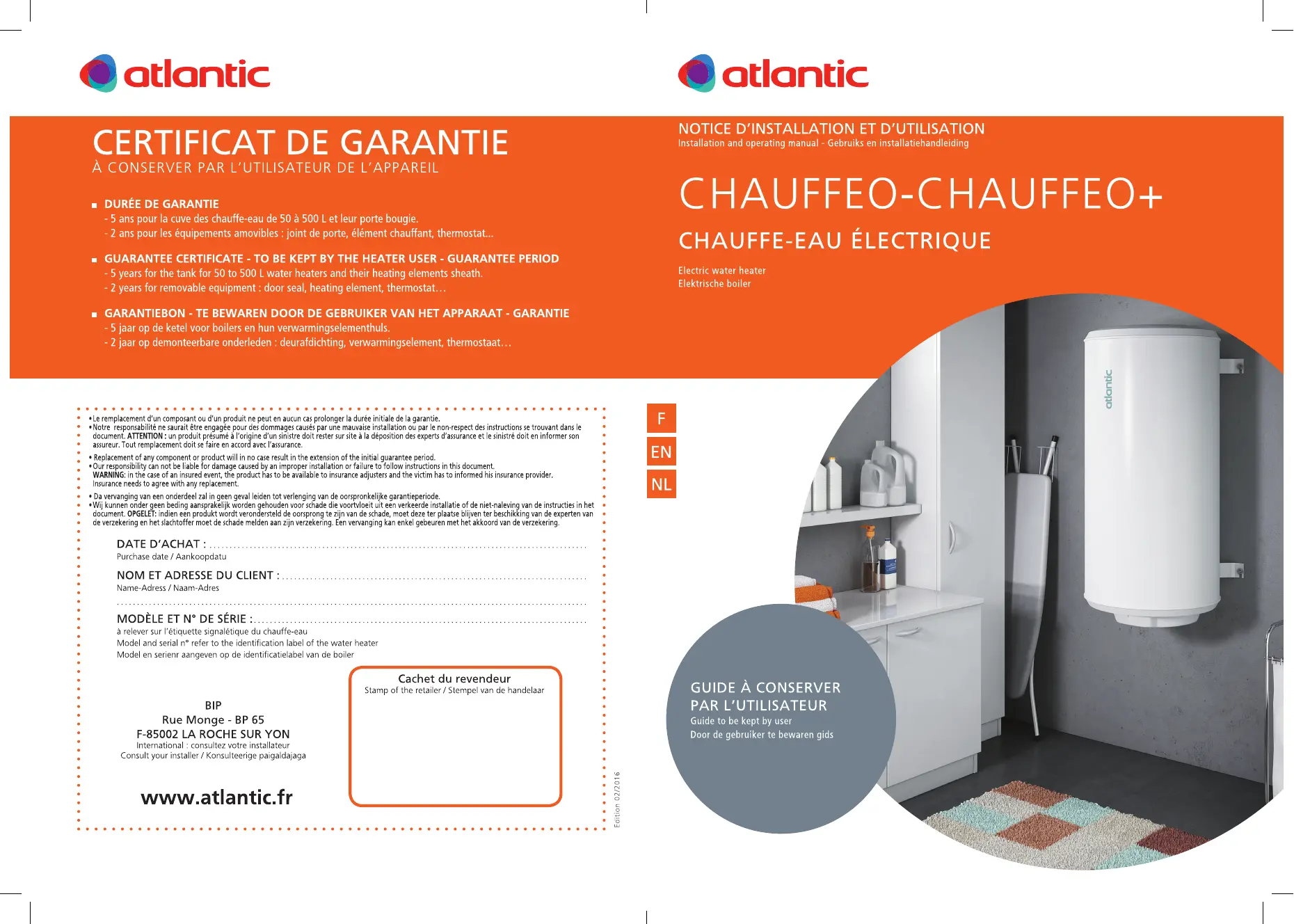

■ DURÉE DE GARANTIE

• 5 ans pour la cuve des chauffe-eau de 50 à 500 L et leur porte bougie.
• 2 ans pour les équipements amovibles : joint de porte, élément chauffant, thermostat...

GUARANTEE CERTIFICATE - TO BE KEPT BY THE HEATER USER - GUARANTEE PERIOD

MODÈLE ET N° DE SÉRIE :

à relever sur l'étiquette signalétique du chauffe-eau Model and serial n° refer to the identification label of the water heater Model en serienr aangeven op de identificatielabel van de boiler

BIP

Rue Monge - BP 65

F-85002 LA ROCHE SUR YON

International : consultez votre installateur

Consult your installer / Konsulteerige paigaldajaga

www.atlantic.fr

Cachet du revendeur

Stamp of the retailer / Stempel van de handelaar
