MODE D'EMPLOI CHATELAINE 0543 CA GODIN

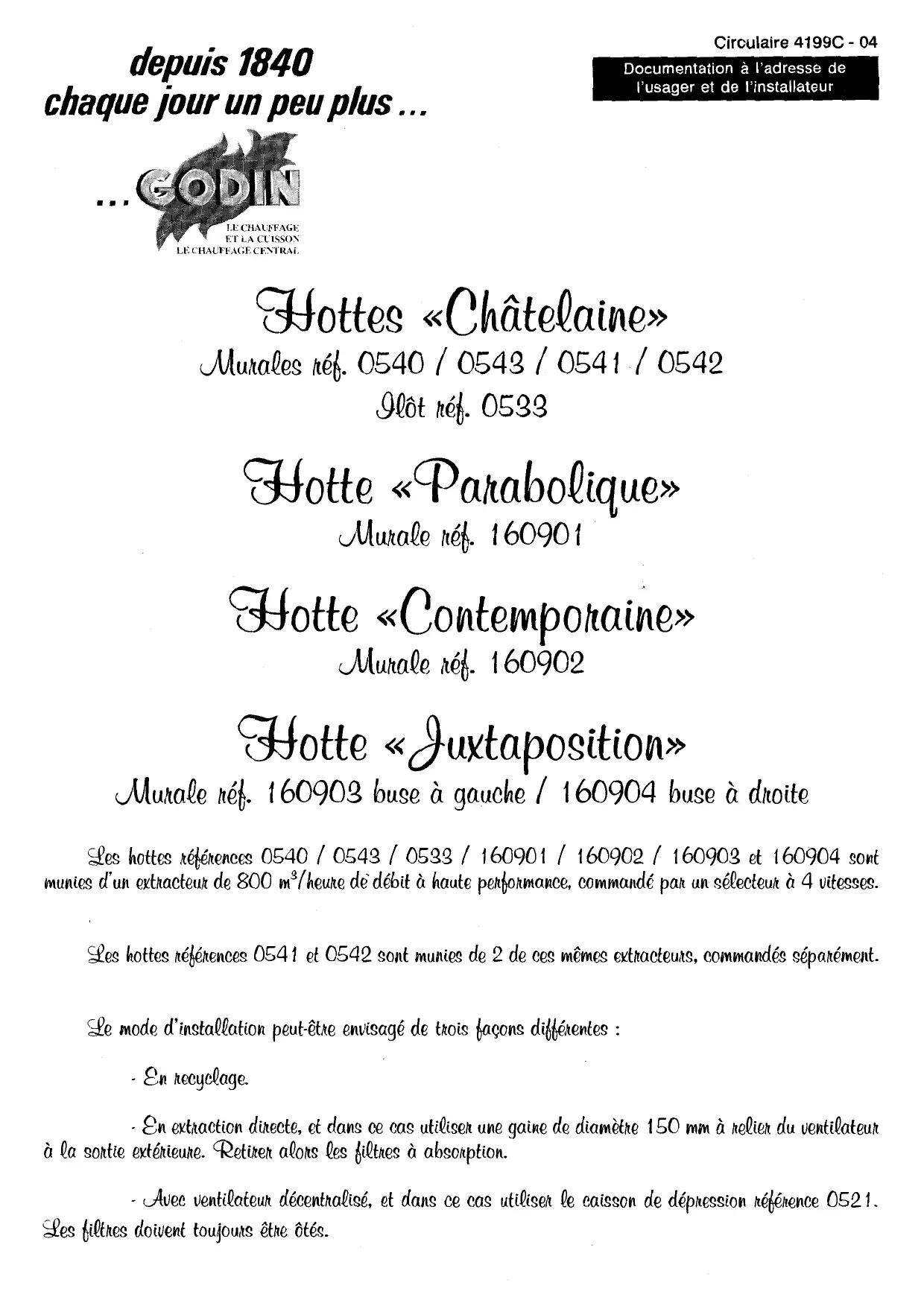

Circulaire 4199C - 04 depuis 1840 chaque jour un peu plus ... Documentation à l'adresse de l'usager et de l'installateur

Slottef! «ChâteQaivte» uUu~aQeg ~éb· 0540 1 054S 1 0541 1 0542 9Qôt ~éb· 05ss Slotte «cpalr.aboQique» uUu~aQe ~éb. 16090 1 Slotte «Contempo!r.aivte» uUu~aQe ~éb. 160902 Slotte « Ju){tapof!ition» uUu~aQe ~éb. 16090S buge à gauche 1 160904 buge à d~oite ~e~ hotte~ 1té~1tence~ 0540 ( OS4g ( osgg ( 16090 1 ( f 60902. ( f 6090g et 160904 ~ont munie~ d'un e)Lt/tacteult de 800 mg/heu/te de' déblt à haute pe!t{Jo!tmartee, commandé palt un ~éQecteult à 4 vtte~~e~. - 8n 1tecyclage. - 8n e)Lt/taction di!tecte, et dan~ ce ca~ utiQi~elt urte gairte de dtamètlte 150 mm à lteQielt du ventiQateult à Qa ~Oittie e)Ltéltieu/te. CRetiltelt aQolt~ ee~ ~iQt/te~ à ab~o!tption.

• c_Avec lientiQateu/t décent/taQi~é, et dan~ Ce Ca~ utiQi~elt Qe cai~~On de déplte~~ion lté~ltertee 052. f . ~e~ biQtlte~ dotvent tou1ou1t~ êtlte ôté~. CONDITIONS D'INSTALLATION ATTENTION: - [extracteur est très puissant, aussi faut-il toujours s'assurer que l'entrée d'air extérieur est suffisante pour l'alimenter. - Prendre également garde aux perturbations du fonctionnement des divers appareils tels que chauffe eau, chaudière gaz, cheminée à bois, poêle à charbon ou à bois. RACCORDEMENT ÉLECTRIQUE La hotte est équipée d'un bornier repère P- N- + terre. La connection à la terre est indispensable pour raison de sécurité. Le moteur doit être alimenté en 230 V 50/60 Hz puissance 200 watts. L.éclairage : 2 ampoules de 40 watts, soit une puissance de 280 watts pour les hottes modèles 0540, 0543, 0533, 160901, 160902 et 480 watts pour les modèles 0541 et 0542. ATTENTION: En cas de montage d'une hotte au dessus d'une cuisinière charbon, celle-ci doit impérativement être raccordée au conduit d'évacuation des fumées par l'arrière. IL N'EST PAS ENVISAGEABLE DE PASSER UN CONDUIT DE FUMÉE AU TRAVERS DE LA HOTIE.

MISE EN PLACE - INSTALLATION

Note : Il est nécessaire que les travaux soient effectués par 2 personnes. I - HOTTE MURALE : installation en recyclage. Après déballage, coucher la hotte sur le dos en la protégeant du sol.

1) Retirer la partie extérieure en la soulevant.

2) Bien repérer les points de fixation au mur en tenant compte de la hauteur sous plafond(voir fig. 1).

Cette opération doit être réalisée avec soin pour obtenir une bonne position. Utiliser des chevilles de 8 mm de diamètre et des tire-fond de 0 6 mm de 45 mm de longueur au minimum.

3) Percer, placer les chevilles puis les tire-fond en les serrant jusque 1 cm environ de la surface d'appui,

puis accrocher la partie intérieure de la hotte.

4) Serrer puis vérifier le bon positionnement général.

5) Exécuter le raccordement électrique comme indiqué (voir fig. 2).

6) Vérifier le fonctionnement des 4 vitesses et s'assurer du bon raccordement à la terre.

Concerne les références 0540 1 0543 1 0541 1 0542 et 0533 :

7) Assembler les 2 parties extérieures (voir fig. 3).

8) Placer l'ensemble sur ia partie fixée au mur.

9) Monter ia barre contournante selon la figure 3, les vis de fixation des supports de barre vont venir

solidariser l'ensemble.

10) Placer les filtres absorbants sur les plateaux filtrants et remettre en place (fig. 4).

Désignation 965004 hotte soudée 965004 T côté extérieur droit 965004 T côté extérieur gauche 965004 élément supérieur 3123 T écusson 160901 AF côté de bandeau 160901 AF devant de bandeau 0540 T support mural 160901 T support de groupe aspirant 160901 T côté inférieur droit commutateur de hotte 5 positions éclairage de hotte ampoule 40 W 160901 T glissière d'habillage 160901 T raidisseur de bâti Codification Rep.

interrupteur marche/arrêt ventilateur radial ebm 160901 T côté inférieur gauche 0540 T support longitudinal inférieur

0540 T plaque inférieure droite 0540 T plaque inférieure gauche

Concerne la référence 160901 :

7) Placer la partie repère 27 sur le bâti en la plaquant au plafond.

8) Placer la partie 15 sur le bâti et verrouiller par deux vis.

9) Placer les vis décoratives sur la partie 15.

10) Placer les filtres absorbants sur les plateaux filtrants et remettre en place (fig. 4).

Croquis référence 160902 :

verrouillage sur le bâti

Réf. 0541 et 0542 Fig.2 Réf. 0540 - 0543 - 0533 - 160901 et 160902 Fig. 3

Plateau filtrant HOTIE EN ILÔT RÉFÉRENCE 0533

1 - Après déballage : (fig. 5).

- Fixer le support de hotte au plafond. - Mettre en place la hotte en la supportant avec les tiges filetées. -Réaliser le raccordement à l'aide d'une gaine de 0 150. - Placer les capots puis serrer les écrous de l'intérieur pour le positionnement de la hotte au plafond. - Replacer les plateaux filtrants. r--------~-0- - - - 1250

Trous de fixation du support é-:;:r;;;~~~===--;;r de hotte au plafond Passage de la gaine 0 150 et du câble d'alimentation électrique Suspension de la hotte par les 2 tiges filetées

Blocage de l'ensemble au plafond avec une clé à pipe de 17 Remise en place des bouchons caoutchouc Fig. 5 Il - INSTALLATION EN EXTRACTION DIRECTE : Procéder de la même façon que pour le montage en recyclage jusqu'au point 6, puis : -Réaliser le raccordement à l'aide d'une gaine flexible de diamètre 150 mm du ventilateur jusque la sortie extérieure. - Utiliser des colliers pour éviter tout déboitement. Vérifier le bon fonctionnement puis exécuter les points 7- 8 et 9. Nota: dans cette situation, il n'est pas nécessaire d'utiliser les filtres absorbants, mais ils peuvent néanmoins être utilisés. III - INSTALLATION AVEC MOTEUR DÉCENTRALISÉ : Après avoir déballé la hotte et retiré la partie extérieure : - Démonter l'extracteur en dévissant les 4 vis qui le maintiennent en place. - Déconnecter le câble d'alimentation à la prise sur le moteur. - Mettre en place dans la hotte la buse en fonte fournie avec le caisson de dépression. - Mettre en place l'extracteur de la hotte dans le caisson comme indiqué fig. 6. - Fixer le caisson de dépression. -Relier à l'aide d'une gaine de

150 la buse de la hotte au caisson. -Relier la sortie de l'extracteur à la sortie extérieure à l'aide d'une gaine de

Utiliser la rallonge pour connecter l'extracteur à l'alimentation électrique. Fig. 6 Nota: Le caisson de dépression ne comprend pas le moteur à l'origine. Il reçoit le moteur retiré de la hotte. Plateau filtrant

FONCTIONNEMENT Mettre en marche l'extracteur dès le début de la cuisson. Choisir la vitesse d'aspiration selon l'importance des buées. Le commutateur rotatif à 4 vitesses permet la sélection du débit, un voyant indique la position, le voyant le plus éloigné de l'avant indique que l'appareil est à la position maxi. Le plus près de l'avant indique la première vitesse. [ arrêt du moteur est obtenu lorsque tous les voyants sont éteints. [ interrupteur d'éclairage est indépendant. Les hottes références 0541 et 0542 sont munies de 2 moteurs indépendants, un séparateur interne permet à la hotte de sélectionner une priorité d'aspiration du côté de la mise en marche. Sécurité: N'effectuer des fritures sous l'extracteur que sous surveillance constante. Ne pas faire flamber sous l'extracteur. ENTRETIEN Changement d'ampoule : Les éclairages sont constitués de 2 dispositifs avec ampoule opaque de 40 W. Pour y accéder, il suffit de tirer sur la partie en verre pour qt.,;.e celle-ci se déclipse. [accès à l'ampoule est alors possible. Plateau filtrant : Retirer régulièrement les plateaux filtrants pour le~ nettoyer. Cette opération peut être réaliséf: au lave V3is3elle. Remplacer les filtres absorbants dès qu'ils sont saturés. Pratiquement l'entretien de l'extracteur se limite à l'essuyage de la partie inférieure. Habillage: !.:habillage et le dessous sont peints (sauf version inox). Il convient de les entretenir exclusivement à l'aide d'une éponge douce et d'eau savonneuse. NE PAS UTILISER D'ALCOOL A BRÛLER, DILUANT... ou PRODUIT ABRASif

PIÈCES DE REMPLACEMENT

Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DETENTEUR DE NOTRE MARQUE. Précisez-lui les indications portées sur la PLAQUE SIGNALETIQUE, celle-ci est placée à l'ARRIERE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption. En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toutes pièces de remplacement et procéder aux réparations nécessaires.

Désignation 0500 élément sup élvaioir de hotte 3123 F écusson assem habillage inf 500 bmre laiton d'angle barre laiton ig 863 barre laiton ovale 405 mm bormer 3 pôles commutateur de hotte 5 pos Codification Rep.

Désignation éclairage de hotte ampoule 40 W ampoule E 14 40 W filtre de hotte 350 x 270 interrupteur marche 1 arrêt support bout droit support bout gauche support de barre milieu ventilateur radiai ebm voyant de table 13 m/m passe fils 0 44 Codification Réf. 600695

Désignation écusson 0503 élément sup avaloir de hotte assem habillage inf 0503 A barre devant barre laiton d'angle barre laiton ovale 405 mm commutateur de hotte 5 pas éclairage de hotte ampoule E14 40 W Codification Rep.

filtre de hotte 350 x 270 interrupteur marche 1 arrêt support bout droit support bout gauche support de barre milieu ventilateur radial ebm bornier 3 pôles voyant de table 13 m/m passe fils 0 44

Désignation 0541 assem habillage inf 0501 T élément sup avaloir de hotte 3123 F écusson barre laiton d'angle barre laiton ovale 405 mm barre ovale lh 820 bornier 3 pôles commutateur de hotte 5 pos Codification Rep.

éclairage de hotte ampouleE 14 40 W filtre de hotte 350 x 270 interrupteur marche 1 arrêt support bout droit support bout gauche support de barre milieu ventilateur radial ebm voyant Cie table 13 m/m passe fils 0 44

Désignation 0542 assem habillage inf 0502 T élément sup avaloir de hotte 3123 F écusson barre laiton d'angle barre laiton lg 863 barre laiton ovale 135 barre laiton ovale 405 mm bornier 3 pôles commutateur de hotte 5 pos Codification Re p.

Désignation éclairage de hotte ampoule 40 W ampoule E 14 40 W filtre de hotte 350 x 270 interrupteur marche 1 arrêt support bout droit support bout gauche support de barre milieu ventilateur radial ebm voyant de table 13 m/m passe fils 0 44 Codification Réf. 600695

Désignation écusson G6din 0533 T élément supérieur assem habillage inférieur avaloir de hotte 0533 T support de hotte attach2 rapide 4434 3 barre laiton d'angle barre laiton ovale 1110 mm barre laiton ovale 405 mm bomier 3 pôles commutateur de hotte 5 pos Codification Rep.

Désignation éclairage de hotte ampoule 40 W ampoule E 14 40 W filtre de hotte 350 x 270 goujon rapid R 6964 interrupteur marche 1 arrêt passe fils 0 44 support de barre milieu tige filetée M 10 lg 496 écrou 6 pans M 10 zn ventilateur radial ebm voyant de table 13 mm Codification

Désignation 160902 T élément supérieur 160902 T support mural 160902 T tablette 160902 T façade extérieure AA attache à clipper C4402 bornier 3 pôles éclairage de hotte ampoule 40 W commutateur de hotte 5 positions manette 464 fut 0 passe fils 0 44 ventilateur raidal EBM voyant de table 13 mm Codification Rep.

Désignation interrupteur marche/arrêt AA gougeon 6 775 160902 T bloqueur 160902 T butée de côté filtre de hotte 350 x 270 160902 T raccord de réhausse de hotte 160902 T réhausse de hotte 160902 T bandeau de hotte AA écrou rapid nut 0955 MS (ép. 1,5) 3123 F écusson 160902 T glissière latérale 160902 T équerre fixation coffre

réf. 160903 buse à gauche et 160904 buse à droite

NOTE: Les hottes réf. 160903 et 160904 sont des appareils spécialement conçus pour être placés au dessus du couplage d'une CHÂTELAINE à combustible solide ou liquide et d'une CHÂTELAINE électrique ou gaz/électricité, dans le cas où l'on désire raccorder le tuyau de fumée par le dessus. Ces hottes sont munies d'un passage permettant de passer le tuyau de raccordement en toute sécurité. Néanmoins ce passage dans la hotte doit être réalisé à l'aide d'un tuyau flexible «double peau». Les couplages peuvent être réalisés avec d'un côté soit: - Une grande CHATELAINE catalyse. - Une CHATELAINE four géant pyrolyse. - Une CHATELAINE four géant catalyse. - Une CHATELAINE pro catalyse. - Une CHATELAINE pro pyrolyse. I.:autre coté pouvant être soit : -Une CHATELAINE bois/charbon 6755-5755-5765-6759. - Une CHATELAINE gaz 6455. - Une CHATELAINE fioul 6855. LE CHOIX DE LA HOTTE DÉPEND DU COTÉ OU I..:ON VA PLACER LA CUISINIÈRE MUNIE DE LA BUSE D'ÉVACUATION: Coté droit ou gauche en regardant l'appareil. Les caractéristiques techniques ainsi que l'équipement des hottes 160903 et 160904 sont identiques aux hottes réf. 0540/0543/0533/160901!160902. Le coté sans extracteur étant simplement un endroit apte à laisser passer un conduit de raccordement en toute sécurité.

Recommandations particulières Le montage s'effectue de façon identique aux autres hottes murales. Les isolants doivent être soigneusement placés dans le passage du tuyau de raccordement pour éviter toute communication de chaleur excessive dans les composants électriques et le mote•1r d'extraction.

Désignation 0540 T coté inférieur gauche 0540 T plaque inférieure droite 0540 T plaque inférieure gauche 0540 T support de groupe aspirant 0540 T support longitudinal inférieur 0541 T coté inférieur droit 0542 T raidisseur de socle droit 0542 T raidisseur de socle gauche 0543 T passe fils arrière 160903 T coté inférieur droit 160903 T coté inférieur gauche 160903 T c::>Ulisse de tuyau 160903 T élément supérieur 160903 T fronton bas 160903 T pa;tie inférieure de hotte 160903 T raccord av'lloir arrière 160903 T raccord de coté inférieur 160903 T raccord fronton bas 160903 T raccord latéral D de tablette 160903 T raccord latéral G de tablette 160903 T raidisseur de bâti 160903 T support isolant Codification Rep.

Désignation 160903 T support isolant arrière 160903 T support isolant avant 160903 T support isolant central 160903 T support mural 160903 T tablette complète 3123 F écusson barre laiton d'angle barre laiton lg 863 barre laiton ovale 135 mm barre laiton ovale 405 mm bornier 3 poles commutateur de hotte 5 positions éclairage de hotte ampoule 40 W filtre de hotte 350 x 270 interrupteur marche arrêt manette 464 fut 0 passe fils diamètre 44 support bout droit support bout gauche support de barre milieu ventilateur radial ebm voyant de table 13 mm

Modèle d'installation hotte j~~tap~sition r~(·t6Q903/160904 : Exemple avec hotte réf. 160903 l Flexible non fourni

ETAPES DE MONTAGE DE LA HOTIE DE JUXTAPOSITION IMPORTANT Prévoir 2 à 5 mm de marge sur la côte hauteur sous plafond pour le passage de l'habillage (fig.l). Afin de vous aidez à monter la hotte Godin que vous venez d'acquérir, nous vous prions de suivre les étapes suivantes : N.B: Veuillez vous reporter à la page 19 de la notice pour trouver la correspondance entre les pièces numérotées et leur désignation. La visserie nécessaire à chaque étape est précisée entre parenthèses.

1 Fixer le support mural sur le mur (fig.l). Voir référence 0542 pour fixation murale Hauteur sous plafond 68,5 minimum

(fixation murale: voir fig.2) Axe de la hotte

ATTENTION: Montage 160903 Faire inverse pour Montage 160904

Fixer la pièce 25 sur le support mural (fig.2). (3 vis TRL 5*12)

Fixer la pièce 23 sur le support mural et sur la pièce 25 (fig.2). (5 vis TRL 5*12) Remettre une fixation Murale sur la pièce 23.

Insérer la laine de roche dimension 600*500 à l'intérieur de la pièce 23.

Fixer la pièce 22 et la pièce 8 sur le support mural (fig.3). (6 vis TRL 5*12) Pièce 8 (raidisseur) 6 Insérer la laine de roche de dimension 550*210 à l'intérieur de la pièce 25. 7 Insérer la laine de roche de dimension 550*210 à l'intérieur de la pièce 22.

8 Insérer la laine de roche de dimension 360*260 à l'intérieur de la pièce 22. 9 Fixer la pièce 15 sur le support mural (fig.4). (6 vis TRL 5*12) 10 Insérer la laine de roche dimension 360*260 à l'intérieur de la pièce 25. 11 Fixer la pièce 12 surla pièce 15 (fig.4}. (2 vis tôle N°7 lg 9.5} 12 Insérer la laine de roche biaisé à l'intérieur de la pièce 23 (fig.3). 13 Passer le flexible (fig.5). 14 Fixer la pièce 24 (fig.6). (11 vis TRL 5*12)

15 Insérer la laine de roche de dimension 660*550 à l'intérieur de la pièce 24 'èn la positionnant « en haut ». 16 Insérer la laine de roche biaisée à l'intérieur de la pièce 24 en positionnant « en bas». 17 Fixer la pièce 13 sur la pièce 18 (11 vis HM5*12) et emboiter la pièce 18 sur le , support mural (fig. 7). 18 Fixer l'ensemble constituant la main-courante (fig.8). La main-courante est constitué 7 barres en laiton et de 8 supports. (8 vis TRL 5*12)

Nota Désignation Codification 0521 buse ronde 0521 obturateur de caisson de dépression 0521 partie fixe de caisson de dépression 0521 partie inf de caisson de dépression 0521 partie sup de caisson de dépression 0521 support inf droit de caisson de dépression 0521 support inf gauche de caisson de dépression passe fils 0 44 serre câble entraxe 31 ventilateur radial ebm câble alimentation rallonge M.E No 245

Le ventilateur repère 10 n'est pas compris dans le caisson de dépression référence 0521.

RESPONSABILITÉ Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice. Afin d'améliorer constamment la qualité de ses produits, la société Godin se réserve le droit de modifier ses appareils sans préavis.

GARANTIE CONTRATUELLE GODIN tl) Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiées sur la notice livrée avec l'appareil. A l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que : - les plaques décor, les plaques de côtés, les grilles et soles foyères, - les déflecteurs, les chicanes, les clapets, les chenets, le cendrier, - les briques réfractaires, - les mécanismes d'articulation, (Charnières de porte four des cuisinières, poignées, etc ... ) - les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie, - les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz électricité, - les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul, - les bouilleurs des cuisicentrals bois charbon. Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil. Certaines pièces bénéficient d'une garantie de durée supérieure : 3 ans sur le corps de chauffe en fonte ou en acier de nos chaudières de chauffage central. Les inserts bois (foyer fermé bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an). Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main-d'oeuvre et transport. Au cas ou la réparation ou l'échange s'avérerait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil, appartient seule au service après vente. Ne s_ant pas_couvert paua_garantie~ LES VITRES DE NOS APPAREILS En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résistées à des chocs thermiques de l'ordre de 750°. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de la garantie. De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.· LA GAR_ANTIE 11~ PREND BA PAS EFFET LORSQUE : - Les avaries qui résulteraient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices; - Les détériorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, choc thermique, etc.) ; - Les anomalies, détériorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur :

• !.:utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit ; c'est le cas par exemple du non respect de nos notices techniques (mauvais raccordement électrique, fontionnement à sec d'une chaudière, etc.). - Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S.A. GODIN ou réalisées par des pièces de rechanges non d'origine ou non agréées par le constructeur ; Unstallation, ie montage, ies frais de démontage et les conséquences de l'immobilisation de l'appareil, résultant des opérations de garantie n'incombent pas à la S.A. GODIN. En conséauence la S.A. GODIN ne peut être tenu responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.). Dans un souci constant d'améliorer nos fabrications, nous nous réservons de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques. En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation. Chaudières - Cuisinières - Appareils de chauffage- Fonderie GODIN S.A. - 532, rue Sadi Carnot - 02120 GUISE • France Nous vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers. Tout client particulier s'adressant directement à notre société, sera renvoyé automatiquement chez son revendeur, et devra s'adresser auprès de lui, pour tout problème de Service Après Vente ou commercial. La parution du décret no2005-829 du 20 juillet 2005 relatif à la composition des équipements électriques et électroniques (directive 2002/95/CE) et à l'élimination des déchets issus de ces équipements (directive 2002/96/CE) a amené la société GODIN à ajouter au prix de vente TTC du produit, depuis le 15 novembre 2006, la contribution environnementale perçue pour le compte de l'organisme chargé du traitement et du recyclage des anciens appareils. Cette réglementation a pour objectif de limiter le gaspillage des matières premières et de protéger l'environnement et la santé humaine en évitant la dispersion dans la nature de substances contenues dans certains appareils.

Ainsi, toute hotte pourvue du logo représentant une poubelle barrée (situé près de la plaque signalétique) est soumise à l'éco-participation et doit donc, en fin de vie, être recyclée par un organisme agréé. La société GODIN a choisi d'adhérer à l'éco-organisme ECOLOGIC. Nom et adresse du distributeur BÉNÉFICIAIRE DE LA GARANTIE : ADRESSE: Tél.: Date de mise à disQosition: Le:

Tél: Date d'installation : Signature:

LIBELLE DES PJECES A REMPLACER

Référence: Désignation :

Certificat de contrôle : T~Qe d'AoQareil :

Contrôle du fonctionnement électrigue Présence Qlague signalétigue Version: Présence notice 1 bon de garantie Contrôleur : Présence logo D3E (Poubelle barrée)

W de la plaque signalétique : W de garantie : Date création du document : 19/1 0/06 GODIN S.A.· 532 RUE SADI CARNOT- 02120 GUISE Révision: ../../.. Imprimerie GRAFIPRIM 02110 Bohain· 10/2009
