OCEAHT440R8 - Hotte aspirante OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	OCEANIC
Modèle	OCEAHT440R8
Référence	OCEAHT440R8
Classe énergétique	B
Consommation d'énergie annuelle	26,8 kWh/an
Débit d'air maximal	329,6 m³/h
Débit d'air en vitesse minimale	208,4 m³/h
Débit d'air en vitesse maximale	319 m³/h
Pression d'air au rendement maximal	140 Pa
Puissance électrique au rendement maximal	45,6 W
Puissance d'éclairage	2,5 W
Type d'éclairage	LED (220-240 V, max 2,5 W)
Éclairement moyen	92 lux
Efficacité lumineuse	36,8 lux/W
Classe d'efficacité fluidodynamique	E
Classe d'efficacité lumineuse	A
Classe d'efficacité de filtration des graisses	E
Efficacité de filtration des graisses	58,8 %
Émission acoustique (max)	64 dB
Émission acoustique (min)	57 dB
Nombre de vitesses	2 (faible, élevée)
Type de filtre à graisse	Métallique, lavable
Type de filtre à charbon	À remplacer (1 fois par an)
Distance minimale au-dessus d'une table de cuisson à gaz	65 cm
Alimentation électrique	220-240 V
Installation	Murale ou sous meuble
Importateur	amc, 123 quai Jules Guesde, 94400 VITRY SUR SEINE, France

FOIRE AUX QUESTIONS - OCEAHT440R8 OCEANIC

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé tous les mois. Utilisez un détergent ménager ou de l'eau savonneuse. Ne jamais utiliser de tampons métalliques ou d'abrasifs.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé au moins une fois par an, selon la fréquence d'utilisation.

Comment remplacer l'ampoule ?

Éteignez l'appareil et débranchez-le. Laissez refroidir. Retirez le filtre métallique, puis tournez l'ampoule dans le sens inverse des aiguilles d'une montre. Remplacez par une ampoule identique : 220-240 V, max 2,5 W LED, code ILCOS D DBS-2.5/65-H-120/33.

Quelle est la distance minimale entre la hotte et une cuisinière à gaz ?

La distance minimale est de 65 cm. Si les instructions de la table de cuisson spécifient une distance plus grande, celle-ci doit être respectée.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, n'utilisez jamais la hotte sans le filtre à graisse, car cela présente un risque d'incendie et réduit l'efficacité.

Comment installer la hotte sur un mur ?

Percez 4 trous, insérez des chevilles murales adaptées au mur. Fixez les petits supports en L sur la hotte, puis vissez la hotte au mur à l'aide de vis de 4 mm x 30 mm. Assurez-vous d'utiliser des fixations appropriées.

La hotte peut-elle être installée au-dessus d'une cuisinière électrique ?

Oui, mais respectez la distance minimale de 65 cm pour les cuisinières à gaz. Pour les cuisinières électriques, une distance moindre peut être acceptable, mais suivez les instructions du fabricant.

Pourquoi ma hotte fait-elle du bruit ?

Un bruit excessif peut être dû à une installation incorrecte, des conduits coudés à plus de 90°, ou un filtre obstrué. Vérifiez que les conduits sont droits et que le filtre est propre. Le niveau sonore normal est de 57 dB en vitesse minimale et 64 dB en vitesse maximale.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout danger. N'utilisez pas l'appareil.

Comment réduire la consommation d'énergie de la hotte ?

Éteignez la hotte et la lampe après la cuisson. Nettoyez régulièrement le filtre pour maintenir l'efficacité. Utilisez la vitesse minimale lorsque possible. La classe énergétique de ce modèle est B.

MODE D'EMPLOI OCEAHT440R8 OCEANIC

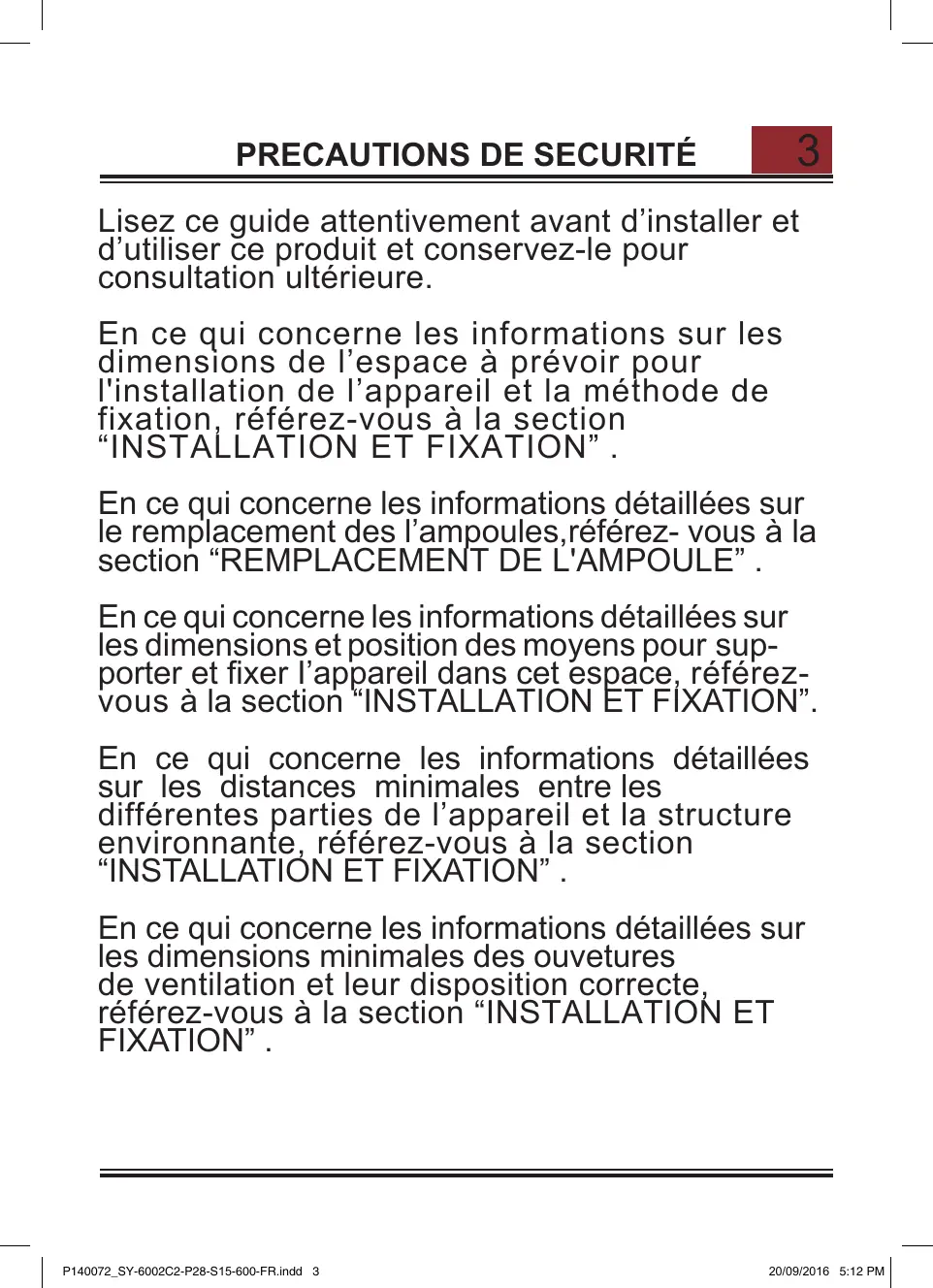

Lisez ce guide attentivement avant d'instructor et d'utiliser ce produit et conservez-le pour consultation ultérieure.

En ce qui concerne les informations sur les dimensions de l'espace à prévoir pour l'installation de l'appareil et la méthode de fixation, reférez-vous à la section "INSTALLATION ET FIXATION".

En ce qui concerne les informations détaillées sur le remplacement des l'ampoules, référez- vous à la section “REEMPLACEMENT DE L'AMPOULE”.

En ce qui concerne les informations détaillées sur les dimensions et position des moyens pour supporter et fixer l'appareil dans cet espace, référez-vous à la section "INSTALLATION ET FIXATION".

En ce qui concerne les informations détaillées sur les distances minimales entre les différentes parties de l'appareil et la structure environnante, reférez-vous à la section "INSTALLATION ET FIXATION".

En ce qui concerne les informations détaillées sur les dimensions minimales des ouvétures de ventilation et leur disposition correcte, référez-vous à la section “INSTALLATION ET FIXATION”.

4

PRECAUTIONS DE SECURITÉ

• Important! Coupez toujours l'alimentation secteur avant de procéder à l'installation ou à l'entretien, notamment le remplacement d'une ampoule.
  La hotte de cuisine doit etre installee conformement aux instructions d'installation et toutes les mesures doivent etre respectees.
  L'ensemble de l'installation doit être confié à une personne compétente ou à un électricien professionnel.
• Veuillezmettre au rebut les matériaux d'emballage avec soin. Ils sont dangereux pour les enfants.
• Vérifiez que les conduits ne doivent pas de coudes

d'angle supérieur à 90 degrés. Cela réduirait l'efficacité de la hotte de cuisine.

• Cette hotte de cuisine est destinée exclusively à une'utilisation domestique.
• Ne pas flamber d'aliments sous la hotte de cuisine.
  N'essayez pas d'utiliser la hotte de cuisine sans les filtrres àGRAISSE ou si les filtrres sont trop gorgés de graisse!

• L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

• Ne laissez pas les poêles à frire sans surveillance en cours d'utilisation car les graisses ou les huîles surchauffées risquent de prendre feu.

• Ne laissez jamais de flammes nues sous la hotte de cuisine.
• En cas d'endommagement de la hotte de cuisine, ne tentez pas de l'utiliser.
• Sile cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par

des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillement (e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

• Les enfants ne doivent pas jouer avec l'appareil.
  Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants sans surveillance.

6

PRECAUTIONS DE SECURITÉ

• Surveillance vos enfants afin de vous assurer que ceux-ci ne jouent pas avec l'ordinateil.
• La fiche de prise de courant doit demeurer facilement accessible après l'st installation de l'appareil.

• la distance minimale à respecter entre la surface support des recipients de cuisson de la table de cuisson et la partie la plus)basse de la hotte de cuisine. (Lorsque la hotte de cuisine est placée au-dessus d'un apparéil à gaz, cette distance doit être d'au moins 65 cm. Si les instructions l'installation pour la table de cuisson à gaz spécifique une distance plus grande, celle-ci doit'être prise en compte.

• Une ventilation convenable de la piercedoit etre prévuelorsqu'une hotte decuisine estutiliséesimultanement avecdes appeareils utilisantdu gaz ou un autrecombustible.

• Nettoyez votre apparéil périodiquement en suivant la méthode proposée dans le chapitre ENTRETIEN.

Il existe un risque
- d'incendie si le nettoyage n'est pas réalisé conformément aux instructions.

Les réglementations
relatives au déchargement de l'air doivent être respectées.

• Nettoyez le filtré àGRAISSÉ chaque moisafin de prévenir toutrisque d'incendie.
  Le filtré à charbon piège les odeurs et doit être replacé au minimum une fois par an en fonction de la fréquence d'utilisation de la hotte de cuisine.
  ATTENTION : Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
  Pour que l'extraction de l'air soit la plus efficace possible, utilisez un conduit rectiligne ou compteant un minimum de coudes. Nombre de techniciens préconisé pour l'installation : 2 à

• Utiliser des chevilles et des vis appropriées au mur sur lequel la hotte doit être installée. Demandez conseil à un installingur ou à un technicien qualifié pour seLECTIONner les chevilles et les vis parfaitement adaptées. Dans un climat froid, il est conseillé dinstaller un clapet de retenue supplémentaire afin de minimiser les retours d'air froid, ainsi qu'une barrière thermique non métallique pour minimiser les transferts de chaleur par conduction vers l'extérieur. Le clapet doit être installé du côté de la barrière thermique où l'air est froid. La barrière thermique doit également être installée aussi après que

possible du point où le conduit entre dans la partie chauffée du bâtiment.
POUR RÉDUIRE LES RISQUES
D'INCENDIE, UTILISZ UNIQUÉMENT, DES CONDUITS MÉTALLIQUES.
Installez cette hotte en respectant toutes les exigences spécifiées.
Pour réduire les risques d'incendie et extraire l'air efficacement, voirlez à ce que le conduit d'extraction donne sur l'extérieur. La bouche d'extraction ne doit pas donner sur un espace compris entre deux murs, pla-fonds, greniers, espaces réduits ou garages.

Code IL cos D pour cette lampe est DBS-2.5/65-H-120/33.

PRÉSENTATION

Nous vous remercions d'avoir choisi cette hotte de cuisine. Ce manuel d'utilisation est conçu pour fournir toutes les instructions nécessaires relatives à l'installation, l'utilisation et l'entretien de cet apparéil.

Afin d'utiliser l'appareil correctement et en toute sécurité, veuillez tire attentivement le manuel d'utilisation avant toute installation et utilisation.

ATTENTION: Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques

PIÉCES FOURNIES

Description	Illustration	Qté.
Hotte de cuisine		1
Valve unidirectionnelle		1
Vis (4 mm x 35 mm)		6
Vis (3 mm x 12 mm)		2
Vis (4 mm x 10 mm)		2
Petit support en L		2
Support en L		1
Vis (4mm x 8 mm)		2
Rondelle plate		6
Filtre à charbon		2
Vis (4 mm x 30 mm)		4
Cheville murale (non fournies)		4

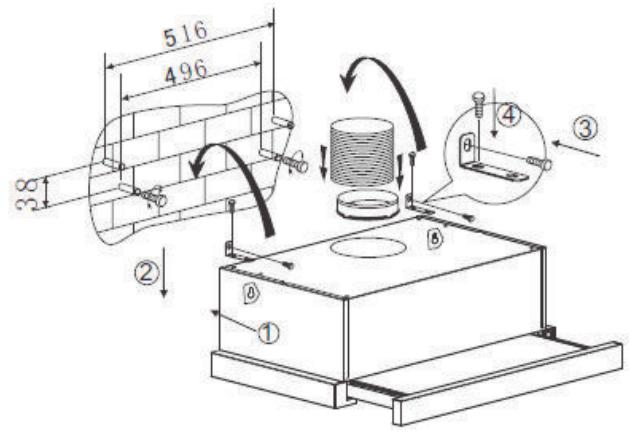

Fixation murale

1. Choisissez l'endroit où percer les trous en vue de la fixation de la hotte de cuisine.

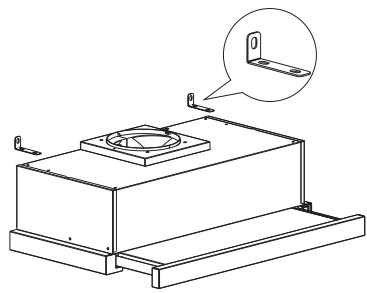

1. Installez les deux petits supports en L au-dessus de la hotte à l'aide des vis de diamètre 4mm et de longueur maximale 10mm

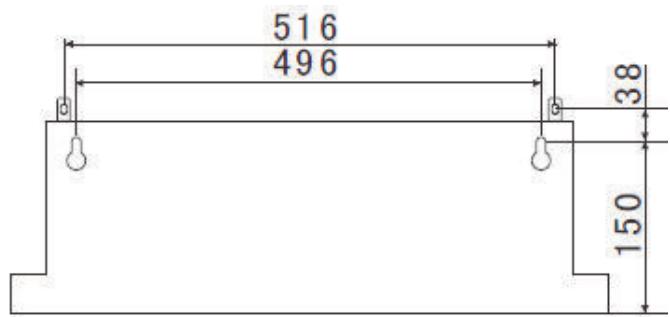

1. La hotte de cuisine est à montage mural nécessitating 4 vis de diamètre et des chevilles murales. Montez la hotte de cuisine sur le mur à l'arrête de la hotte de cuisine à l'aide de 2 vis de diamètre 4mm et de longueur maximale 30mm et des chevilles murales. Ensuite, fixez la hotte de cuisinesur le mur à l'aide de 2 vis de diamètre 4mm et de longueur maximale 30mm et des chevilles murales à travers les petits supports en L.

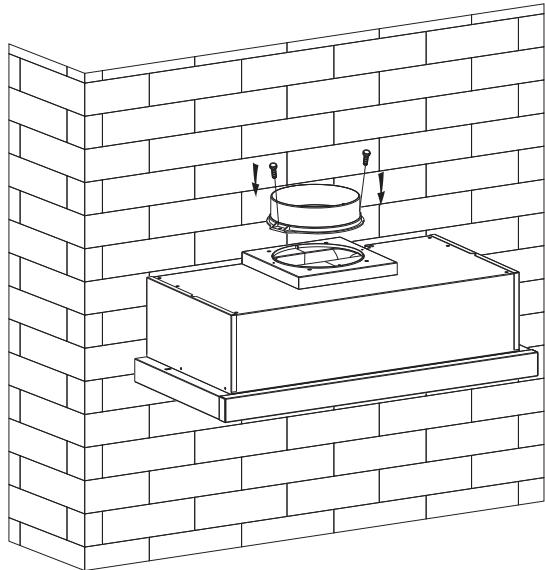

1. Fixez la vanne unidirectionnelle sur l'orifice de sortie d'air de la hotte de cuisine.

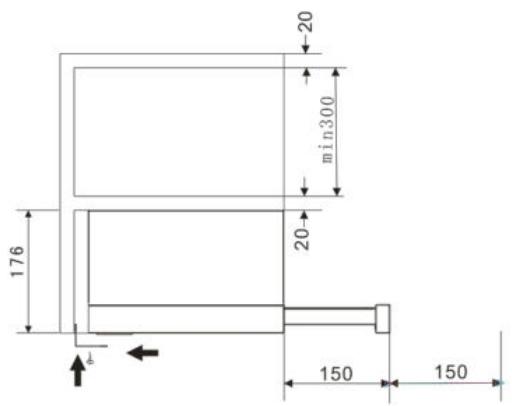

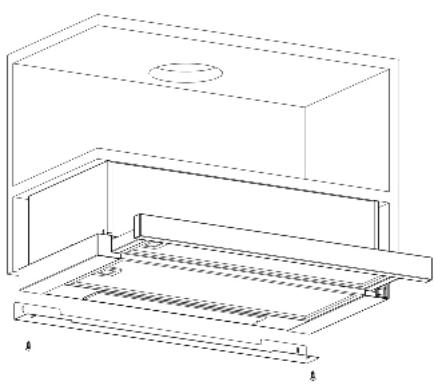

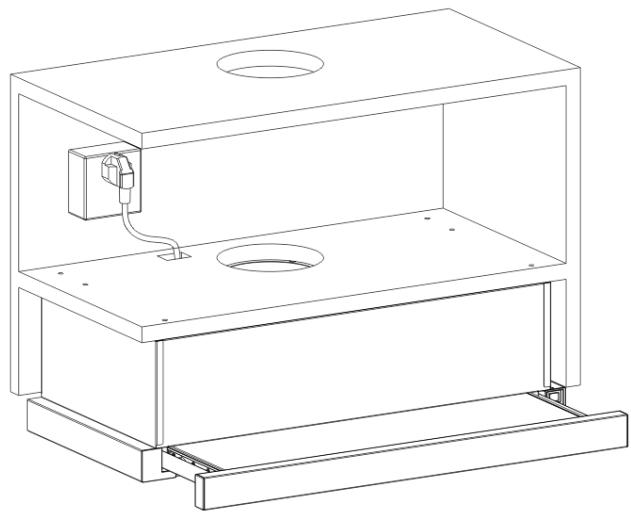

Fixation à un meuble de cuisine

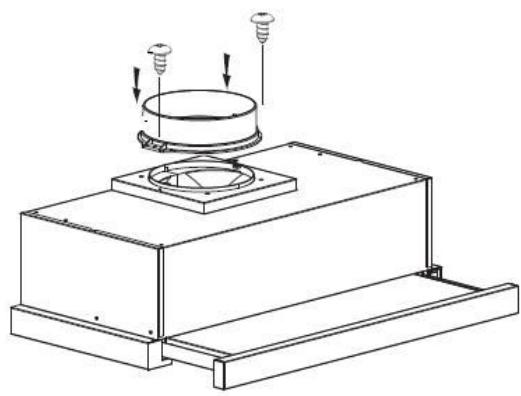

1. Fixez la vanne unidirectionnelle sur l'orifice de sortie d'air de la hotte de cuisine.

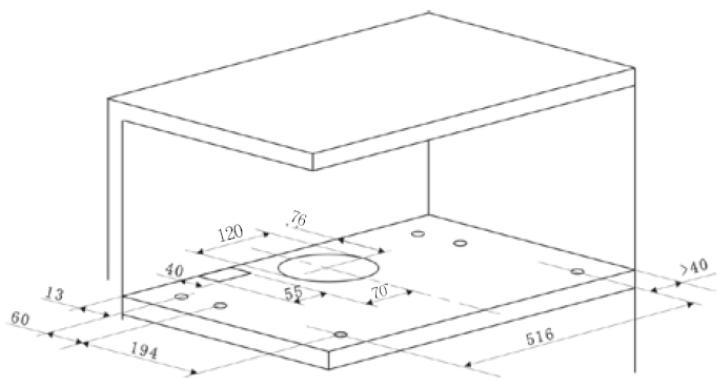

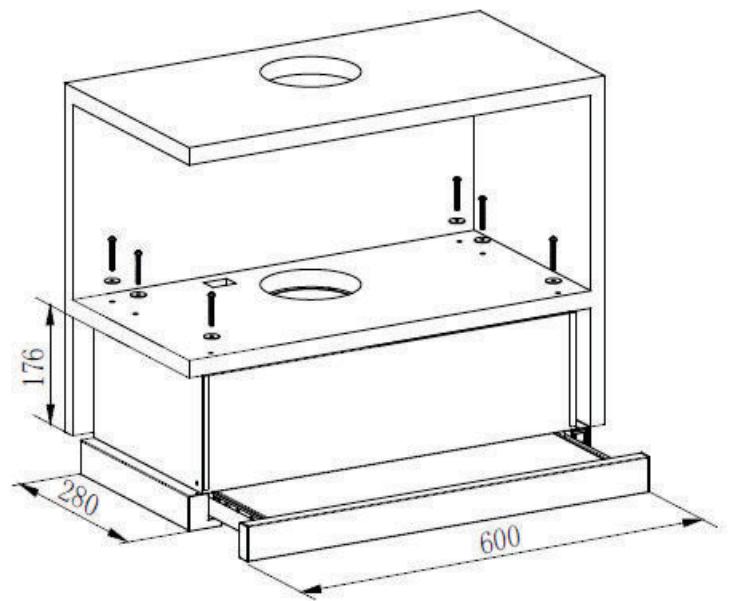

1. Montez la hotte de cuisine sur le meuble de cuisine à l'aide de 6 vis de diamètre 4mm et de longueur maximale 35mm, et des rondelles plates.

En cas d'intervalle entre le mur et la hotte de cuisine, vous pouvez installer le support en L à la base de la hotte à l'aide de deux vis de diamètre 3mm et de longueur maximale 12mm. L'installation du support en L est facultative.

Avant de procéder au nettoyage, mettez l'appareil hors tension, puis débranche la fiche.

Assurez-vous que la hotte ait entièrement refroidi y compris son filtré et sa lampe et que la graisse soit sous forme solide avant de procéder au nettoyage d'une de ses pièces.

I. Nettoyage régulier

Utilisez un chiffon doux humidifé avec de l'eau moyennement chaude légèrement savon-neuse ou un détergent menager. N'utilisez jamais de tampons en métal, d'agents abrasifs ou de brosses dures pour nettoyer l'appareil.

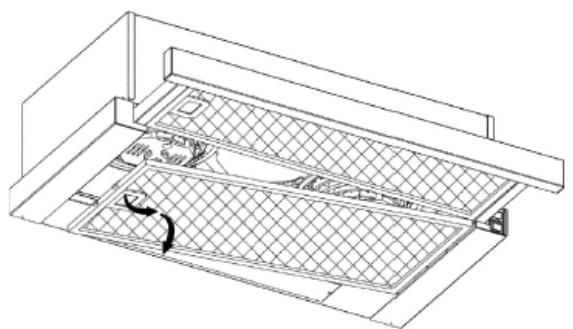

II. Nettoyage mensuel du filtré

NETTOYAGE ESSENTIEL : Nettoyez le filtré tous les mois afin de prévenir tout risque d'incendie.

Le filtré collecte laGRAisse,la fumée et la poussière. De ce fait,le filtré influence directement les performances de la hotte de cuisine.S'il n'est pas nettoyé,les résidus de graisse (potentiellement i nflammables)peuvent boucher le filtré.Nettoyez-le a l'aide d'un détergent menager.

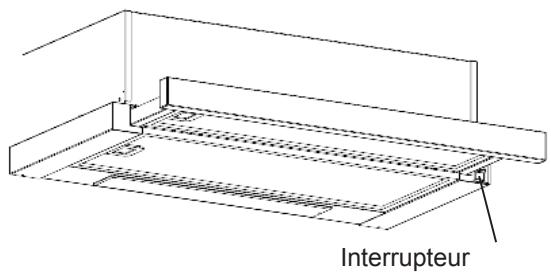

1. Branchez la fiche d'alimentation à la prise de courant.
2. Positionnez l'interrupteur ① sur ②, la lampe s'allume; positionnez l'interrupteur ① sur « 0», la lampe s'éteint.
3. Positionnez l'interrupteur ② sur « I, II», le moteur s'allume et tourne à deux vitesses « low, high » (faible – élevée), positionnez-le sur « 0 », le moteur s'éteint.
4. L'alimentation est établie lorsque vous faites couilisser la partie "tiroir". À l'inverse, l'alimentation est coupée automatiquement.

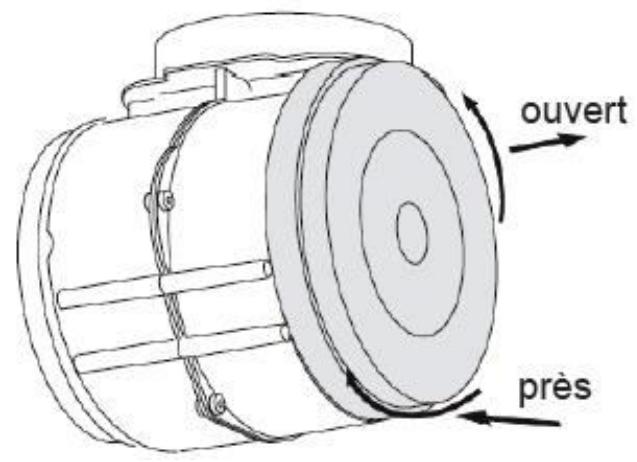

Remplacement du filtré à charbon

1. Faites coulisser la partie "tiroir" de la hotte.
2. Le filtré anti-graisse métallique doit être détaché en premier. Appuyez sur le verrou et tirez-le vers le bas.
3. Sortez le filtré à charbon en le faisant tourner dans le sens inverse des aiguilles d'une montre.
4. Remplacez-le par le filtré à charbon neuf.

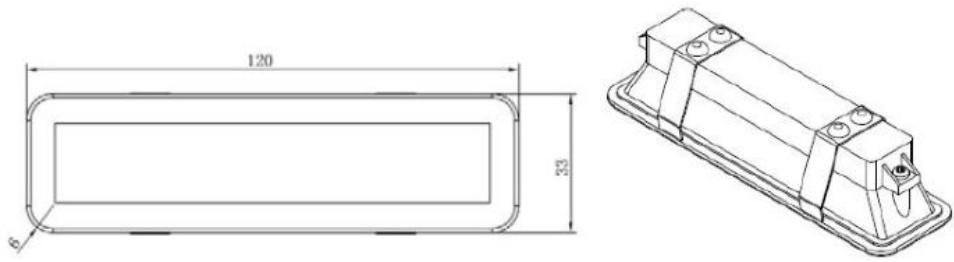

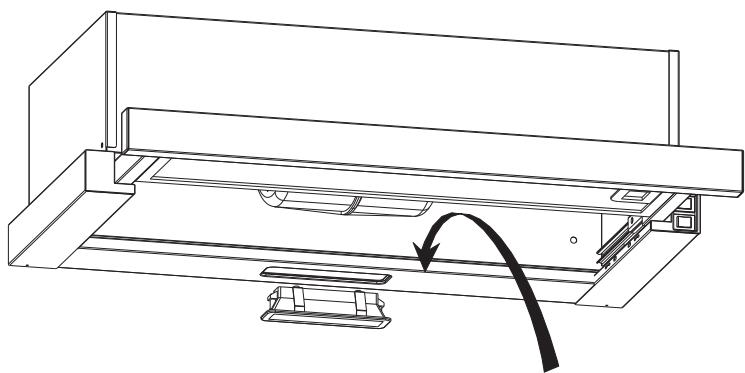

Remplacement d'une ampoule

1. Éteignez l'appareil et débranchez-le. Laissez l'ampoule refroidir avant de la manipuler.
2. Faites coulisser la partie "tiroir" de la hotte.
3. Le filtré anti-graisse métallique doit être détaché en premier. Appuyez sur le verrou et tirez-le vers le bas.
4. Remplacez-la par une ampoule du même type (220-240V, MAX.2.5W LED).

Code ILCOS D pour cette lampe est

DBS-2.5/65-H-120/33

20

INFORMATIONS COMPLEMENTAIRES

CONTINENTAL EDISON	Symbole	Valeur	Unité
Référence	OCEAHT440R8
Modèle	SY-6002C-P1-C13-L41-600
Consommation d'énergie annuelle	AEChotte	26,8	kWh/a
Facteur d'accroissement dans le temps	f	1,5
Classe d'efficacité énergétique		Classe B
Indice d'efficacité énergétique	EEIhotte	64,1
Efficacité fluidodymanique	FDEhotte	12,6
Pression d'air mesurée au point de rendement maximal	PBEP	140	Pa
Débit d'air mesuré au point de rendement maximal	QBEP	147,8	m3/h
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	45,6	W
Classe d'efficacité fluidodynamique		Classe E
Puisance nominale du système d'éclairage	WL	2,5	W
Efficacité lumineuse	LEhotte	36,8	lux/W
Classe d'efficacité lumineuse		Classe A
Éclairement moyen du système d'éclairage de la surface de cuisson	Emoyen	92	Lux
Efficacité de filtration des graisses	GFEhotte	58,8
Classe d'efficacité de filtration des graisses		Classe E
Débit d'air en fonctionnement normal		Vitesse maximale: 319Vitesse minimale: 208,4	m3/h
Débit d'air maximal	Qmax	329.6	m3/h
Débit d'air en mode intensif ('boost')
Émission acoustique à la vitesse maximale en usage normal	LWA	64	dB
Émission acoustique à la vitesse minimale en usage normal	LwA	57	dB
Consommation d'énergie en mode arrêt	Po	0	W
Consommation d'énergie en mode veille	Ps	-	W

La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

ENERG

eHepnna -Evpeyia

oceanic

Réf:OCEAHT440R8

Modèle: SY-6002C-P1-C13-L41-600

A+++
A++
A+
A
B
C
D

28

kWh/annum

65/2014

Remarque:

Les commandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson.

(1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation.
(2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air.
(3) Ne pas oublier d'eteindre la lampe de la hotte de cuisine une fois la cisson terminée.
(4) Ne pas oublier d'eteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet apparéil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets menagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

PROTECTION DE L'ENVIRONNEMENT

Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Lorsque des infrastructures déquates existent, merci de recycler les produits comme il se doit. Prenez contact avec les autorités locales ou avec votre revendeur pour obtenir des conseils en matière de recyclage.

L'emballage est recyclable

IMPORTE PAR

amc
123 quai Jules Guesde 94400 VITRY SUR SEINE FRANCE
LOT #: amcMMYYYY
