THEMA PLUS CONDENS F25 - Chaudière à gaz à condensation SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à gaz à condensation murale
Marque	Saunier Duval
Modèle	THEMA PLUS CONDENS F25
Poids net	Environ 10,6 kg
Alimentation électrique	230 V ~ 50 Hz, 0,68 A
Puissance chauffage	Réglable de 10,6 à 23,6 kW
Puissance sanitaire	Variable de 8,4 à 23,6 kW
Température eau chaude	38 à 65 °C
Température chauffage	38 à 87 °C
Débit eau chaude	11,3 L/min à ΔT 30°C
Pression de service	1 à 2 bars
Vase d'expansion	Capacité utile 6,5 litres
Type d'évacuation	Ventouse concentrique ou double flux (modèle F)
Catégorie gaz	Gaz naturel (G20) ; convertible butane/propane
Allumage	Électronique
Production ECS	Micro-accumulée
Sécurité	Dispositif VMC, surchauffe, manque d'eau, défaut d'allumage
Entretien	Visite annuelle obligatoire par un professionnel qualifié
Garantie	2 ans pièces constructeur
Certification	CE (49BN3651), conforme directives 90/396/CEE et 92/42/CEE

FOIRE AUX QUESTIONS - THEMA PLUS CONDENS F25 SAUNIER DUVAL

Pourquoi l'eau chaude semble moins chaude quand je l'ouvre à fond ?

La température de l'eau est liée au débit. Plus le débit est élevé, moins la chaudière peut réchauffer l'eau. Il suffit de réduire le débit au robinet pour retrouver la température souhaitée.

Mes radiateurs restent froids l'après-midi depuis que j'ai installé un programmateur d'ambiance. Est-ce normal ?

Oui, c'est normal. Le programmateur évite de faire fonctionner la chaudière lorsque le soleil extérieur suffit à maintenir la température intérieure. C'est une fonction d'économie d'énergie.

Puis-je boucher les aérations du local où se trouve la chaudière ?

Non, ne bouchez jamais les aérations. Elles sont indispensables au bon fonctionnement et à la sécurité. Les obstruer empêcherait l'évacuation des gaz brûlés et provoquerait un risque d'asphyxie.

Pourquoi dois-je attendre longtemps pour avoir de l'eau chaude dans la salle de bain ?

Le temps d'attente dépend de la quantité d'eau froide dans les tuyaux. Plus la distance entre la chaudière et le robinet est grande, plus l'attente est longue. C'est normal.

J'entends des bruits d'eau dans les radiateurs. Que faire ?

C'est souvent dû à la présence d'air dans les canalisations. Purgez vos radiateurs en dévissant la vis prévue à cet effet. Après la purge, rétablissez la pression entre 1 et 2 bars.

Ma chaudière s'est arrêtée et le voyant rouge clignote avec l'indicateur de pression. Que faire ?

La chaudière détecte un manque d'eau. Ouvrez le robinet de remplissage sous la chaudière jusqu'à obtenir une pression entre 1 et 2 bars. Si le problème persiste, appelez votre service après-vente.

Comment entretenir ma chaudière ?

Un entretien annuel par un professionnel qualifié est obligatoire. Il comprend le nettoyage de l'échangeur, du brûleur et de l'extracteur, la vérification de la pompe et des sécurités. Vous pouvez souscrire un contrat d'entretien.

Comment régler la température de l'eau chaude sanitaire ?

Appuyez une fois sur le bouton pour accéder au menu sanitaire, puis utilisez les touches + et - pour régler entre 38°C et 65°C. Le symbole ECO apparaît jusqu'à 49°C.

Que faire en cas de défaut d'allumage ?

Mettez le sélecteur sur 0, attendez 5 secondes, puis remettez sur I pour réinitialiser. Si le défaut persiste, contactez le service après-vente.

Comment protéger l'installation du gel en cas d'absence prolongée ?

En cas d'absence de plusieurs jours, baissez la température de consigne ou utilisez un programmateur. Pour une longue absence, vidangez l'installation ou ajoutez un antigel spécial chauffage par un professionnel.

MODE D'EMPLOI THEMA PLUS CONDENS F25 SAUNIER DUVAL

le couvercle est au doux

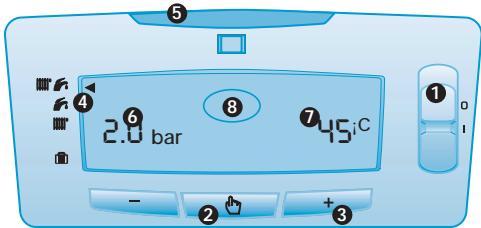

1 - Marche/arrêt. 2 - Accès aux réglages sur :

• le sanitaire le chauffage
• le mode de fonctionnement

3 - Détermine la température souhaitée ou le mode de fonctionnement 4 - Le curseur indique le mode de fonctionnement besoini

5 - Témoin lumineux de fonctionnement et d'anomalie 6 - Affichage de la pression disponible dans le circuit chauffage 7 - Affichage de la température mesurée dans le circuit chauffage 8 - Zone d'affichage des symboles de défauts

Allumage de la chaudière

S'assurer que : - la chaudière est alimentée électriquement - le robinet gaz est ouvert

Puis amener le

sélecteur au niveau du I

Arrêt de la chaudière

• Pousser le sélecteur au niveau du 0 : la tension électrique est coupée.
• Fermer l'alimentation en gaz en cas d'absence prolongée.

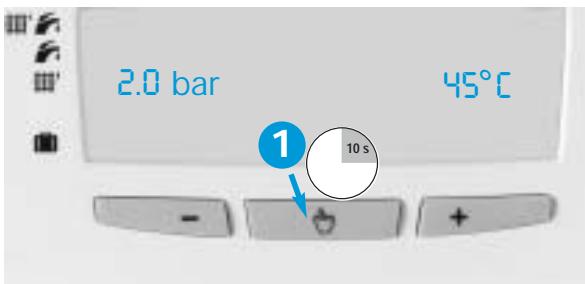

Réglage de l'eau chaude sanitaire

• Un appui sur le bouton ne permet d'accéder au mode réglage de température de l'eau chaude sanitaire.
• Régler la température souhaitée entre 38°C

Indicateur d'anomalies

En cas d'anomalie, un symbole défaut s'affiche et le voyant 5 devient clignotant rouge :

Défaut d'allumage

tenter un reset

Début d'air

tenter un reset

Manque d'eau

remplir l'installation

Autres défauts

appeler le SAV.

En cas d'anomalie

Tenter un reset : mettre sur 0, attendre 5s puis mettre sur I.

Si le défaut persiste, appelez le service après-vente le plus proche.

Réglage de la température chauffage

Accéder au mode de réglage de la température du circuit chauffage en appuyant deux fois sur le bouton - Régler la température souhaitée entre 38°C et 87°C à l'aide des boutons + et -

∅ apparait. Ouvrir le robinet prévu sur l'installation entre 1,5 et 2 bars.

C 24 e et f 24 e

dont des chaudières à double service (chauffage + eau chaude micro-accumulée) à puissance variable et allumage électronique.

doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée).

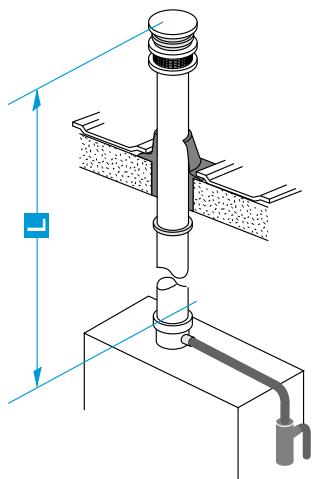

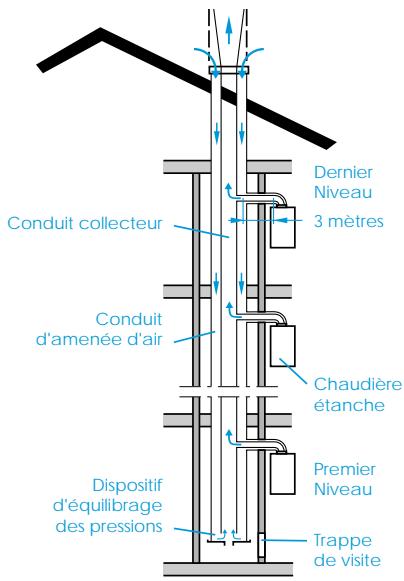

Les modèles f

dont de type étanche avec asservissement air/gaz, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air sont assurés par une ventouse.

Les modèles V (conformes aux normes NF D 35 337 et NF 35 413) sont prévus pour être raccordés sur une installation

de Ventilation Mécanique Contrôle et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie.

Rappel: Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective

interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur.

Accessoires :

Différents accessoires

dont disponibles tels que :

• les thermostats

et programmeurs

d'ambiance,

• le Module Harmony qui, raccordé à votre chaudière, permet d'obtenir deux zones de températures distinctes.
• le kit Option Super Confort pour ajouter à votre chaudière double service le comport du gallon de stockage.

Pour obtenir une liste détaillée, n'hésitez pas

www.saunierduval.fr

Homologation :

Les Themaplus C, F et V, (N° CE 49BN3655,

49BN3693 et 49BN3651) sont conformes aux

exigences essentielles de la directive "Appareils à gaz" 90/396/CEE (29/06/1990)

et à la directive "Rendement des chaudières" 92/42/CEE.

Sommaire

Instructions d'utilisation 2. Présentation 3.

Utilisateurs

La garantie 4 L'entretien 5-6 La régulation de votre installation 6-7 Les questions que vous vous posez 8-9

Installlateurs

• Conditions d'installations10
• Dimensions 11
• Caractéristiques techniques 12 - 14
• Conception du circuit chauffage et sanitaire 15 Circuit hydraulique 16-17
• Emplacement de la chaudière 18 - 19 Évacuation des gaz brûlés Themaplus C 20 Sorties ventouse 20-22
• Pose des canalisations 23
• Mise en place de la chaudière 24 Raccordement électrique 24-25
• Mise en service 26 - 27

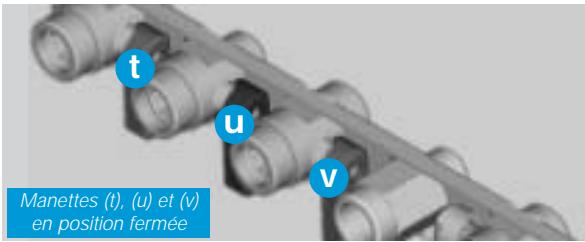

• Réglages 28 - 30 Vidange 31 Changement de gaz 31

Services apres-ventes

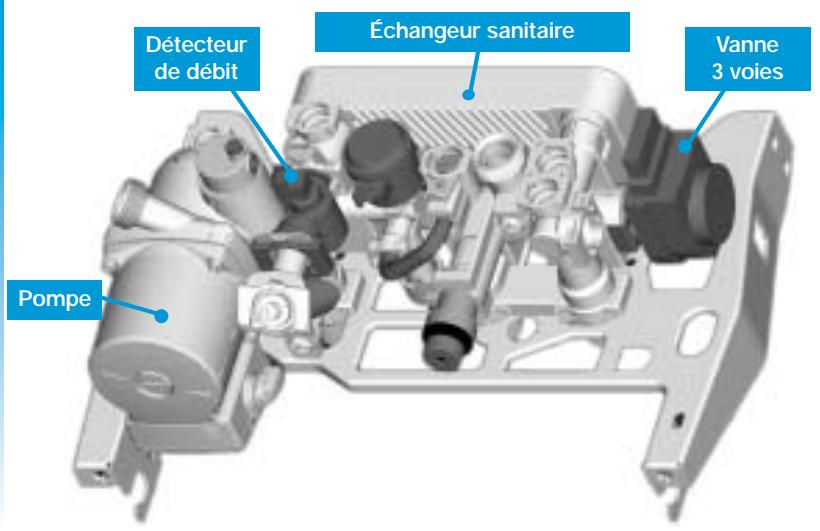

Maintenance 32-35

Généralités

• Sécurités de fonctionnement 36 - 37

Bienvenue aux utilisateurs

Saunier Duval, premier constructeur français de chaudières murales au gaz.

La chaudière qui vous a été installée a fait l'objet de nombreux contrôles qualitatifs. Toutefois, afin que vous puissiez bénéficier au mieux de ses performances, votre chaudière nécessite impérativement des contrôles et réglages spécifiques à l'installation sur laquelle elle est raccordée.

De votre choix (voir liste jointe à l'emballage de la chaudière) effectuera rapidement et gratuitement cette mise en service sur simple demande devant partie. Ces contrôles étant effectués, elle transmettra à nos services la «demande de garantie» placée sur la partie détachable de cette notice.

Assurez-vous que cela a bien été fait, c'est cet enregistrement qui nous permettra de vous envoyer, par courrier, votre carte garantie.

Saunier Duval vous offre une garantie de DEUX ANS sur les pièces de cet appareil, à compter de sa date de mise en service,

a condition :

• évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées,
• qu'il soit vérifié, nettoyé et réglé au moins 1 fois par an conformément à la circulaire ministérielle du 09-08-78.

La garantie

Pièces constructeur, couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement.

Cette garantie constructeur n'exclut pas le bénéfice au profit de l'acheteur de la garantie légale prévue par l'article 1641 du Code Civil.

application de l'article 25 de l'arrêt du 02/08/77 modifié et de l'article 1

de l'arrêté modificatif du 05/02/99, le professionnel qualifié ayant réalisé

l'installation de votre chaudière est tenue d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz.

de modèle 2 après réalisation d'une installation de gaz neuve,

• de modulo 4 après remplacement d'une chaudière par une nouvelle.

Nettoyée et bien régée, votre chaudière consommera moins et durera plus longtemps.

Un entretien régulier de la chaudière et des conduits est indispensable au bon fonctionnement de l'installation du chauffage central. Il permet d'allonger la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.

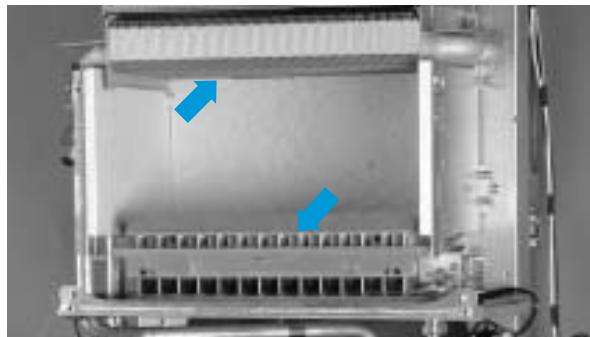

• le nettoyage de l'échangeur, du brûleur et de l'extracteur (type ventouse),
• la vérification de la pompe,
• la vérification et le réglage des organes de régulation,
• la vérification des dispositifs de sécurité et notamment la sécurité VMC si incorporée dans la chaudière.

éventuel sous certaines conditions mentionnées dans le contrat.

Cet entretien doit être confié à un professionnel qualifié auprès duquel vous pouvez souscrire un contrat

D'ABONNEMENT comprenant, au minimum, selon la norme NF X 50-010, une visite annuelle au cours de laquelle seront effectués

• la vérification des débits de gaz et réglage de la combustion avec analyse des fumées.

Ce contrat inclut également la main-d'œuvre pour cette visite annuelle ainsi qu'un dépannage

Choisir son entreprise de service avec-vente

Les prestations inclues dans un contrat d'entretien peuvent varier d'une entreprise à une autre, c'est pourquoi il est important de s'adresser à des professionnels du chauffage.

La liste des stations

Techniques Agréées, fournie avec votre chaudière, vous permettra de faire appel à un professionnel près de chez vous et régulièrement formé au dépannage de nos produits.

L'entretien, ce que vous devez savoir

Le ramonage du conduit de fumée est recommandé et conditionne parfois la couverture incendie de votre assurance.

On entend par ramonage, le nettoyage par action mécanique directe de la paroi intérieure du conduit de fumée afin d'en éliminer les dépôts sur toute sa longueur. Cette opération doit être réalisée par une entreprise qualifiée qui, en délivrant un certificat à l'intéressé, attestera notamment de la vacuité du conduit.

L'entretien de l'habillage de votre appareil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.

N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une altération de l'habillage.

La régulation, source d'économie

Votre Themaplus est configurée d'usine pour fonctionner au cœur d'une installation courante.

Cependant, beaucoup d'installations étant spécifiques, n'hésitez pas à vous rapprocher de votre installateur qui saura, en ajustant les paramètres de la chaudière (température maximale ou puissance maximale du circuit chauffage), vous garantir la meilleure performance de votre installation.

Ces réglages étant réalisés, vous avez encore la possibilité de régler les températures en fonction de vos propres besoins.

Réglage de la température en sanitaire : 1- Une impulsion sur fait apparaître le menu de réglage de la température sanitaire.

2- Les boutons + et - vous permettent de faire varier la température de l'eau chaude entre 38°C et 65°C en fonction de vos besoins.

NB : Le libellé ECO s'affiche jusqu'à la température de 49°C

Réglage de la température dans le circuit chauffage :

1- Une deuxième impulsion fait apparaître le menu de réglage sur le circuit chauffage.

2- Les boutons + et - vous permettent de faire varier la température de l'eau dans le circuit chauffage entre le mini (38^) et le maxi prévu par votre installer. Vous aurez recours à ce réglage lorsque l'installation ne comporte pas de thermostat d'ambiance ou lorsque l'on souhaite que les radiateurs ne présentent pas de parois trop chaudes.

La régulation, source d'économie

Pour offrir encore plus de confort et d'économie, Saunier Duval

a conçu une gamme de thermostats et de programmeurs d'ambiance disponibles en option.

Plus de confort parce qu'ils sont capables de régler précisément la température intérieure du logement.

Plus d'économies

(jusqu'à 20%) parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d'inoccupation.

Programmateur d'ambiance hebdomadaire.

Existe en deux versions :

• alimentation par piles
• auto-alimenté

Programmateur d'ambiance journalier.

Existe en deux versions :

• alimentation par piles
• alimentation 230 V

Programmateur d'ambiance hebdomadaire sans fil.

Programmateur commande par téléphone

Saunier Duval propose également en accessoire une sonde extérieure dont le capteur placé sur le mur nord ou nord/ouest de la maison permet d'anticiper les variations de températures.

Consultez nos descriptifs détaillés sur notre site : www.saunierduval.fr

Les questions que vous vous posez....

Quand j'ouvre mon robinet d'eau chaude à fond, il arrive que l'eau me paraisse moins chaude ! Effectivement, la température de l'eau est liée au débit d'utilisation. Plus la quantité d'eau est importante, moins la chaudière a la capacité à la rechauffer. Dans ce cas, il suffit de réduire le débit au robinet pour retrouver la température souhaitée.

Depuis que j'ai installé un programmateur d'ambiance, mes radiateurs restent parfois froids toute une après-midi! C'est tout l'intérêt du programmateur d'ambiance qui évite de faire fonctionner la chaudière lorsque, par une belle après-midi le soleil extérieur suffit à maintenir votre capacité à la température souhaitée.

Je compte boucher les aérations basses et hautes du local où se trouve ma chaudière parce qu'elles apportent beaucoup d'air froid ! Ne faites surtout pas ça, il y a danger ! Elles sont indispensables au bon fonctionnement de votre chaudière.

Les obstruer empêcherait la bonne évacuation des gaz brûlés et entraînerait une mise en danger par asphyxie.

Dans ma salle de bain, j'attends longtemps avant d'avoir de l'eau chaude au robinet ! Quelles que soient les performances de votre chaudière, l'arrivée d'eau chaude est tributaire de la quantité d'eau froide contenue dans les tuyaux. Si votre salle de bain est à 10 mètres de votre chaudière, les quelques secondes nécessaires à l'arrivée de l'eau chaude vous paraîtront parfois un peu longues !

J'entends des bruits d'eau dans les radiateurs. Il y a peut-être de l'air dans les canalisations. Procéder à la purge de vos radiateurs en dévissant la vis placée à leur extrémité.

Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l'anomalie persiste, faites appel à votre Service Après-Vente.

Ma chaudière

s'est arrêtée, le voyant rouge et l'indicateur de pression clignotent! La chaudière s'est mise en sécurité parce qu'elle a détecté un manque d'eau dans l'installation. Il faut alors remettre de l'eau en ouvrant le robinet placé sous la chaudière jusqu'à obtenir une pression entre 1 et 2 bars sur l'indicateur.

Si le remplissage avait dû être renouvelé trop souvent, il pourrait s'agir d'une fuite dans votre installation. Dans ce cas, prévenez votre Service Après-Vente.

Je m'absente plusieurs jours, le gel peut-il endommager mon installation ?

En cas d'absence de quelques jours, baissez simplement la température de consigne sur votre thermostat d'ambiance. Choisissez une température qui vous permettra de retrouver rapidement une température confortable à votre retour.

Notez que, comme précisé sur la page précédente, un programmateur d'ambiance vous permet de sélectionner idéalement

les jours, les plages horaires et les températures de chauffe.

Si votre installation ne comporte pas de thermostat d'ambiance, sélectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière. Dans les habitations inoccupées sur de longues périodes, il est préférable de vidanger l'installation ou de la protéger par un additif antigel spécial chauffage disponible auprès de votre installateur.

Bâtiments d'habitation

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur notamment :

• Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiées situées à l'intérieur des bâtiments d'habitation et de leurs dépendances. Norme DTU P 45-204
• Installations de gaz (anciennement DTU N° 61-1)
• Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne:
• le volume du local
• les surfaces ouvrant sur l'extérieur
• l'évacuation des produits de combustion
• Règlement Sanitaire Départemental.
• Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).

Recevant du public

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment: - Règlement de sécurité contre l'incendie et la panique

dans les établissements recevant du public :

a) Prescriptions générales Pour tous les appareils :

• Articles GZ Installations aux gaz combustibles et hydrocarbures liquéfiés. Ensuite, suivant l'usage:
• Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)

Certificat de conformité : par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz.

• de modulo 2 après réalisation d'une installation de gaz neuve,
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

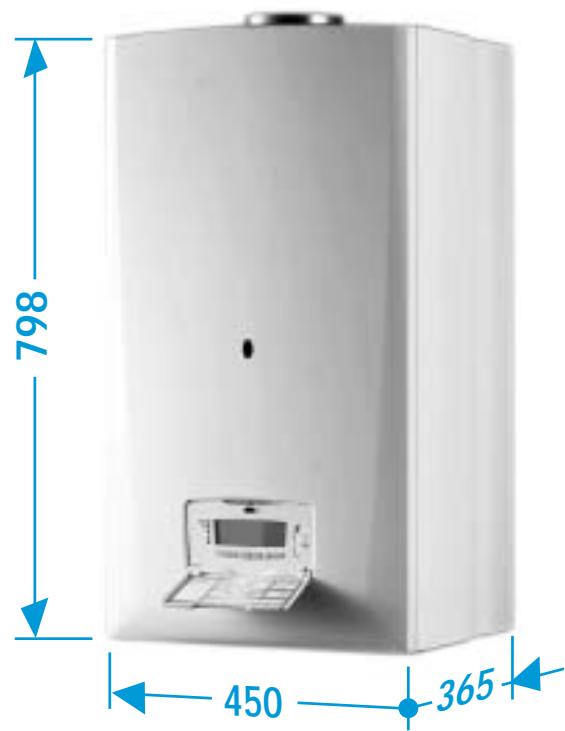

La chaudière est livrée en deux colis séparés :

• la chaudiere,
• la plaque de raccordement et la barrette de fixation.

Pour les chaudières de type F, les différents colis de ventouse seront commandés en fonction de la configuration de l'installation.

Nota : Dans le cas où des tuyauteries passent derrière la chaudière, utiliser le cadre écarteur spécialement étudié par Saunier Duval pour votre chaudière.

Poids net (kg)

Poids brut (kg)

Chauffage

Puissance utile en chauffage ajustable de... (kW)

a... (kW)

Rendement sur P.C.I. (%)

Température départ chauffage maxi. (°C)

Température départ chauffage mini. (°C)

Vase d'expansion circuit chauffage, capacité utile (I)

Capacité maxi. de l'installation à 75°C (I)

Soupape de sécurité, pression maximale de service (bar)

C 24 E

8,4

23,6

6,5

C 24 EV

8,4

23,6

6,5

F 24 E

10,6

23,6

6,5

Sanitaire

Puissance en eau chaude auto. variable de... (kW)

a... (kW)

Température eau chaude maxi. (°C)

Débit seuil de fonctionnement en sanitaire (l/min.)

Débit spécifique (pour un ΔT de 30°C) (l/min.)

Pression d'alimentation mini. (bar)

Pression d'alimentation maxi. (bar)

C 24 E

8,4

23,6

1,7

11,3

0,5

C 24 EV

8,4

23,6

1,7

11,3

0,5

F 24 E

10,6

23,6

1,7

11,3

0,5

Combustion

Évacuation des gaz brûlés par conduit (mm)

par tube ventouse (mm)

Entrée air frais par tube ventouse (mm)

Débit d'air neuf (1013 mbar - 0°C) (m³/h)

Débit d'extraction (20°C - 1013 mbar) (m³/h)

Débit d'évacuation des gaz brûlés (g/s)

Température fumée (°C)

Valeur des produits de la combustion CO (ppm)

CO2 (%)

NOx (ppm)

C 24 E

20,7

4,85

C 24 EV

20,7

4,85

F 24 E

6,9

Électricité

Tension d'alimentation (V)

Intensité (A)

(W)

Puissance maxi. absorbée

C 24 E

0,46

PX4[

C 24 EV

0,46

IPX4I

F 24 E

0.68

PX4D

Catégorie gaz

Gaz naturel (G 20) - (réf. 15°C - 1013 mbar)

injecteur brûleur

Pression d'alimentation

Pression au brûleur maxi.

Pression au brûleur mini.

Débit à puissance maxi.

Débit à puissance mini.

Gaz naturel (G 25)

injecteur brûleur

∅ diaphragme

Pression d'alimentation

Pression au brûleur maxi.

Pression au brûleur mini.

Débit à puissance maxi.

Débit à puissance mini.

Butane (G 30)

Pression d'alimentation

Pression au brûleur maxi.

Pression au brûleur mini.

Débit à puissance maxi.

Débit à puissance mini.

Propane (G 31)

∅ injecteur brûleur

∅ diaphragme

Pression d'alimentation

Pression au brûleur maxi.

Pression au brûleur mini.

Débit à puissance maxi.

Débit à puissance mini.

C 24 E

112E+3+

C 24 EV

112E+3+

F 24 E

112E+3+

(mm)

(mm)

(mbar)

(mbar)

(mbar)

(^3 /)

(^3/)

(mbar)

(mbar)

(mbar)

(^3 /)

2,16

2,77

1,07

F 24 E

1,20

5,65

12,2

2,9

2,74

1,30

2,16

2,77

1,07

C 24 E C 24 E 1,20 5,65 C 24 EV 1,20 5,65 20 11,76 C 24 E 1,20 1,20 5,65 5,65 20 20 11,76 11,76 C 24 EV 1,20 5,65 20 1,20

Caracteristique techniques

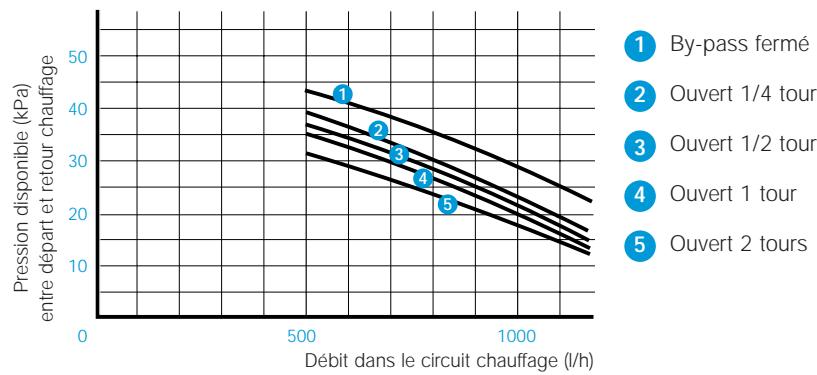

Courbes débit/pression

Données demandées par la Réglementation Thermique

Niveau RT 2000	référence	référence	bassetemperature
Brûleur	Atm	Atm	FF
Utilisation	Ch&ECS	Ch&ECS	Ch&ECS
Energie utilisée	Gaz	Gaz	Gaz
Puisance minimale	8,4 kW	8,4 kW	10,6 kW
Puisance maximale	23,6 kW	23,6 kW	23,6 kW
Puisance ajustable	16 kW	16 kW	17,1 kW
Température pour rendement à charge 100%	69,9 °C	69,9 °C	69,7 °C
Rendement nominal 100% et 70°C	89,5 % PCI	89,5 %PCI	91 % PCI
Température pour rendement à charge 30%	50,1 °C	50,1 °C	50,0 °C
Rendement à charge 30%	85,6 %	85,6 %	88,3 %
Veilleuse	non	non	non
Puisance veilleuse	/	/	/
Pertes à l'arrêt ΔT 30	124 W	124 W	58 W
Température mini de fonctionnement	38°C	38°C	38°C
Perte à l'arrêt par les parois à ΔT de 30°C	73 W	73 W	47 W
Puisance électrique sans circulator	52 W	52 W	100 W
Débit d'eau à pulsance nominal	1 m³/h	1 m³/h	1 m³/h
ΔP de la chaudière à débit nominal	42 kPa	42 kPa	42 kPa
Référence du PV d'essais	01/022	02/004	02/009
Laboratoire	SDECCI	SDECCI	SDECCI
Date	03/12/01	01/03/02	31/05/02

Les chaudières

Les pompes plus peuvent être intégrées à tous les types d'installation : bi-tube, mono-tube série ou dérivés, plancher chauffant...

Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d'acrothermes. ATTENTION: si les matériaux utilisés sont de natures différentes, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.

Les sections des canalisations seront déterminées en utilisant la courbe débit / pression page 14. Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement

nécessaire, sans tenir compte de la puissance maximale que peut fournir la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l'écart de température entre départ et retour soit inférieur ou égal à 20°C. Le débit minimal est de 500 l/h.

Le tracé des tuyauteries sera conçu afin de prendre toutes les dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.

Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorpore à la chaudière

est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maximal de 125 litres pour une température moyenne du circuit radiateurs de 75°C et une pression maximale de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevée.

Prévoir un robinet de vidange au point le plus bas de l'installation.

Dans le cas d'utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d'ambiance.

S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'installer la nouvelle chaudière.

Conception du circuit sanitaire

Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries

a forte section de passage afin de permettre un débit suffisant. La chaudière peut fonctionner avec une pression d'alimentation minimale

de 0,5 bar mais avec un faible débit. Un meilleur comportement d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.

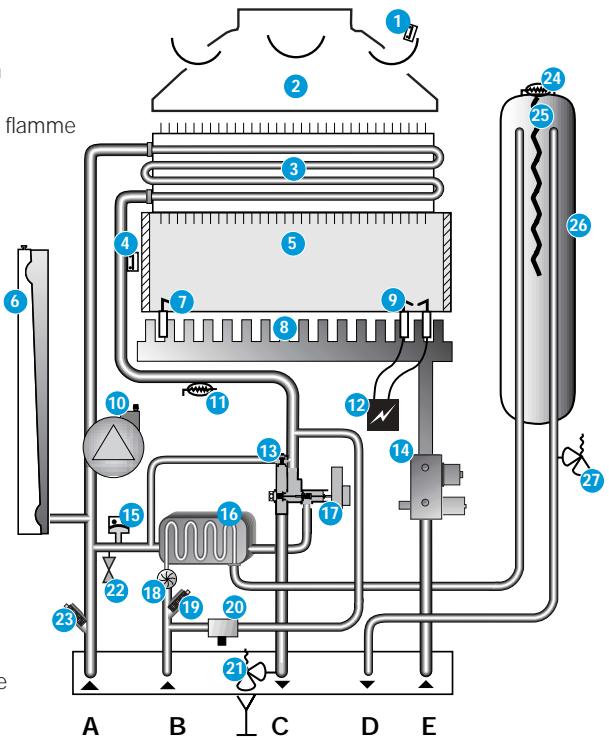

Hydraulique

1 - Sécurité sur les refoulements de cheminée ou VMC

2 - Coupe tirage

3 - Échangeur chauffage

4 - Sécurité de surchauffe

5 - Chambre de combustion

6 - Vase d'expansion

7 - Électrode de contrôle de flamme

8 - Bruleur

9 - Électrodes d'allumage

10 - Circulateur

11 - Limiteur de température chauffage

12 - Allumeur électronique

13 - By-pass

14 - Mécanisme gaz

15 - Capteur de pression d'eau de chauffage

16 - Échangeur sanitaire

17 - Vanne trois voies

18 - Détecteur de début

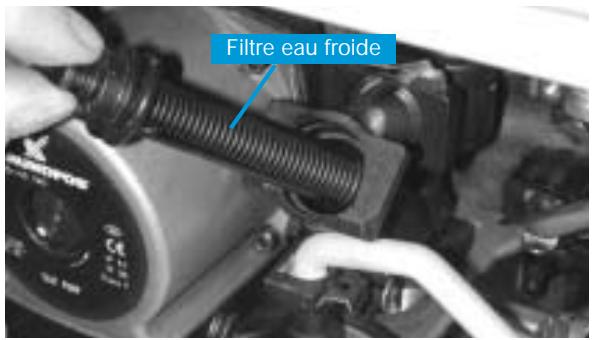

19 - Filtre sur arrivée eau froide

20 - Groupe de remplissage

21 - Soupape de sécurité à 3 bars

22 - Robinet de vidange

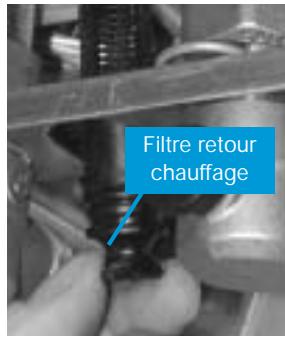

23 - Filtre sur circuit chauffage

24 - Capteur de température du gallon

25 - Résistance de maintien en température

26 - Ballon de micro accumulation

27 - Soupape de sécurité à 10 bars

A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz

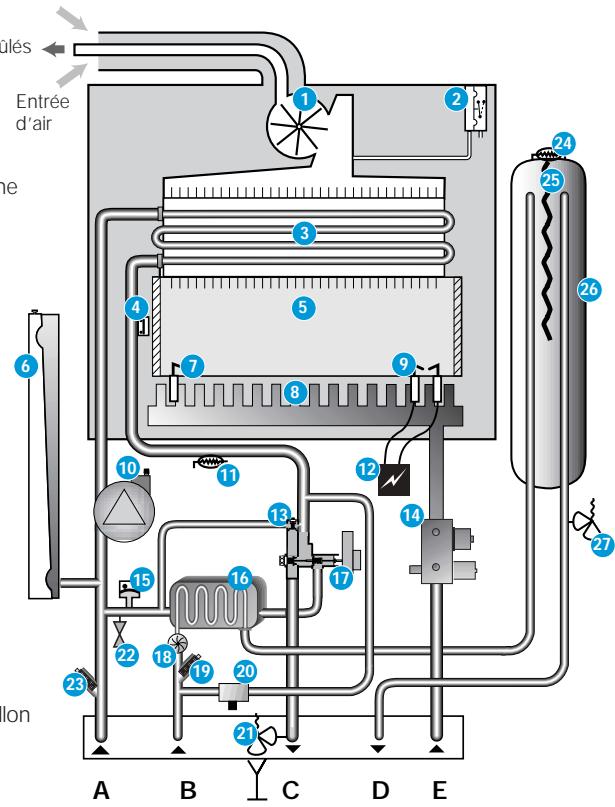

1 - Extracteur 2 - Pressostat 3 - Échangeur chauffage 4 - Sécurité de surchauffe 5 - Chambre de combustion 6 - Vase d'expansion 7 - Électrode de contrôle de flamme 8 - Bruleur 9 - Électrodes d'allumage 10 - Circulateur 11 - Limiteur de température chauffage 12 - Allumeur électronique 13 - By-pass 14 - Mécanisme gaz 15 - Capteur de pression d'eau de chauffage 16 - Échangeur sanitaire 17 - Vanne trois voies 18 - Détecteur de début 1 19 - Filtre sur arrivée eau froide 20 - Groupe de replissage 21 - Soupape de sécurité à 3 bars 22 - Robinet de vidange 23 - Filtre sur circuit chauffage 24 - Capteur de température du gallon 25 - Résistance de maintien température 26 - Ballon de micro accumulation 27 - Soupape de sécurité à 10 bars

A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz

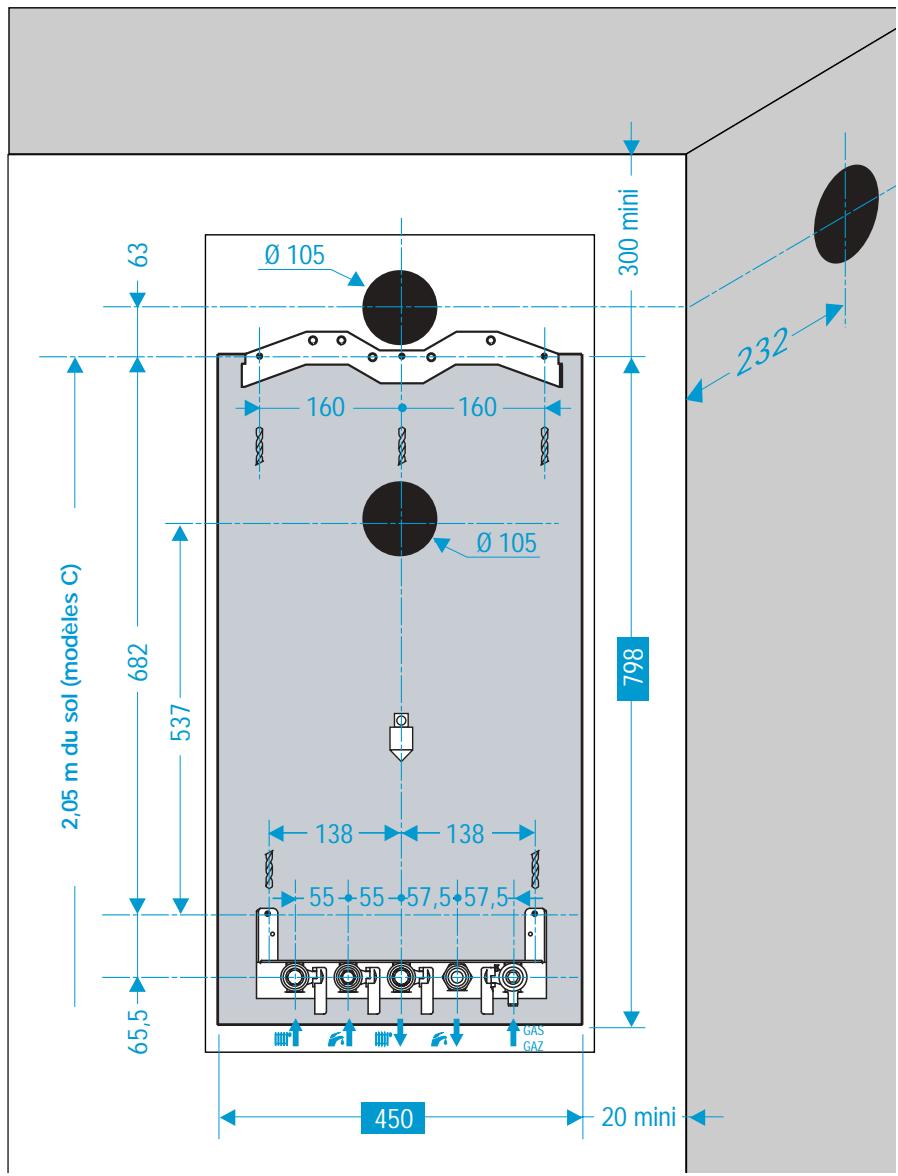

Emplacement de la chaudière

Déterminer la position de la chaudière en ayant seul:

• De réserver une distance latérale minimale d'environ 20 mm de chaque côté de l'appareil afin de préserver l'accessibilité,
• De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C).
• Cette condition est satisfaite si la barrette de fixation est positionnée à 2,05 m du sol. Éviter la fixation sur une cloison légère, éviter de placer la chaudière au-dessus d'un appareil dont l'utilisation serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc.) ou dans un local dont l'atmosphère

serait corrosive ou chargée de poussières abondantes (pour chaudière de type C),

D'éviter la mise en place dans le même local que la chaudière (modèles C) de tout appareil pouvant modifier l'aération d'air, hotte aspirante, sèche linge.

Rappel : en aucun cas les ventilations hautes et basses du local ne doivent être obstruées.

L'applique de raccordement sert de gabarit de montage.

Elle permet de réaliser tous les raccordements sans que la chaudière soit en place.

Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose. La mise en place de l'ensemble doit être effectuée conformément au descriptif dessin sur le gabarit.

Utilisez le kit de replissage fourni par Saunier Duval. Il vous permettra de réaliser facilement les tests d'étanchéité de votre installation.

Si la chaudière n'est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.

Le conduit d'évacuation doit être réalisé de façon à ce qu'en aucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut, sauf si cette partie mesure moins de 1m.

Pour les modèles V (raccordés sur Ventilation Mécanique Contrôlée) : - prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.

• Ce tuyau et la bouche d'extraction doivent résister à la condensation éventuelle des produits de combustion ainsi qu'à leur température d'environ 150°C.
• respecter le diamètre de la buse d'évacuation et d'extraction.

Attention: La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Contrôlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés.

• Obturer la buse d'évacuation de la chaudière,

le brûleur étant allumé à sa puissance maximale.

• La mise en sécurité de l'appareil doit se produire après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.

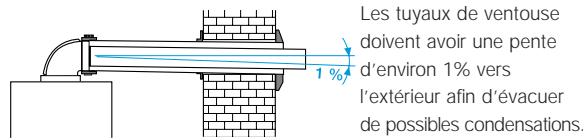

Sorties ventouse themaplus f

Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Saunier Duval. En voici quelques exemples

N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés.

Important: Pour transformer votre chaudière sortie supérieure, en sortie arrière, suivre les indications portées sur la notice du kit N° A 2006600.

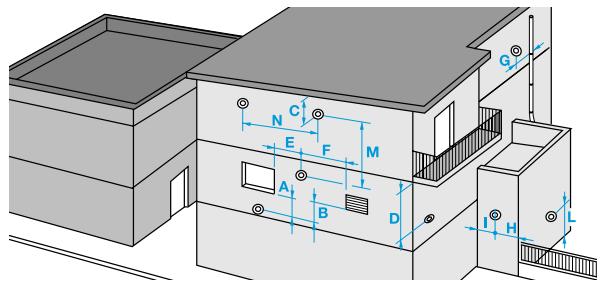

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A - Sous une fenêtre : 600 B - Sous une bouche d'aération : 600 C - Sous une gouttière : 300 D - Sous un balcon : 300

E-D'une fenetre adjacente 400 F - D'une bouche d'airation adjacente 600 G - De tubes d'évacuation verticals ou horizontaux 600 H-D'un angle de l'edifice 300

• D'une rentrée de l'édifice 1000 L - Du sol ou d'un autre étage 1800 M - Entre deux terminaux verticaux 1500 N - Entre deux terminaux horizontaux 600

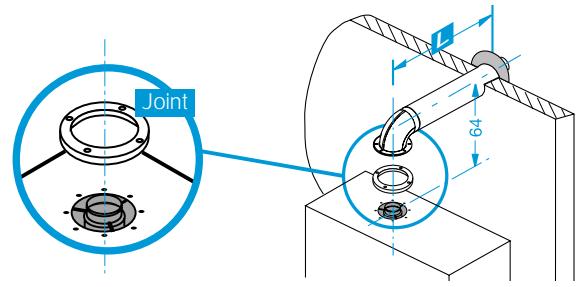

Système ventouse concentrique horizontale 60 et 0 100 mm

(installation de type C12) Perte de charge maximale :

60 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse

(L) de 4 m et un coude.

Recommandation normative : Les orifices des terminaux en conduits séparés doivent déboucher dans un même carreau de 50 cm de côté.

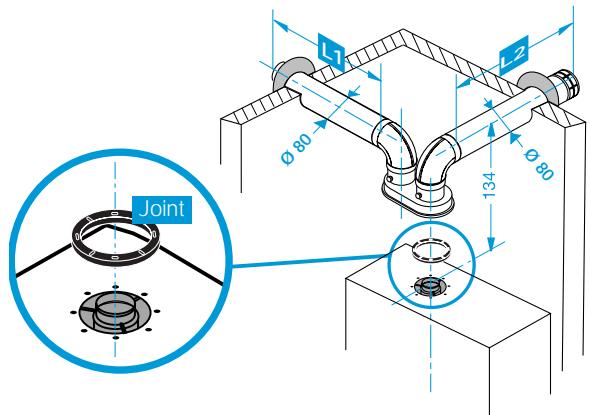

Système ventouse double flux 2 x Ø 80 mm (installation de type C52) Perte de charge maximale: 60 Pa.

Cette valeur maximale est atteinte avec deux coudes, le séparateur double flux et une longueur de conduits (L1+L2) de 30 m (1). NB: Les conduits de fumées de type double flux installés sur les appareils Saunier Duval doivent être des ventouses gaz Saunier Duval bénéficiant de l'Avis Technique 14/02-715*01 Ext.

(1) Toutes les fois qu'un coude supplémentaire est nécessaire (ou 2 à ), la longueur (L) doit être réduite d'un mètre.

Système ventouse verticale Ø 80 et Ø 125 mm installation de type C32) Perte de charge maximale : 60 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse L de 12 m et l'adaptateur. Tout coude supplémentaire réduit cette longueur de 1 m.

Recommandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

Conduit collectif pour chaudières étanches (installation de type C42) Perte de charge maximale: 60 Pa.

Cette valeur maximale est atteinte avec une longueur horizontale de 4 mètres. Tout coude supplémentaire réduit cette longueur de 1 m.

Les liaisons au conduit seront réalisées à l'aide du kit 85676. Consultez votre revendeur qui vous renseignera sur les différentes possibilités de raccordement aux conduits collectifs.

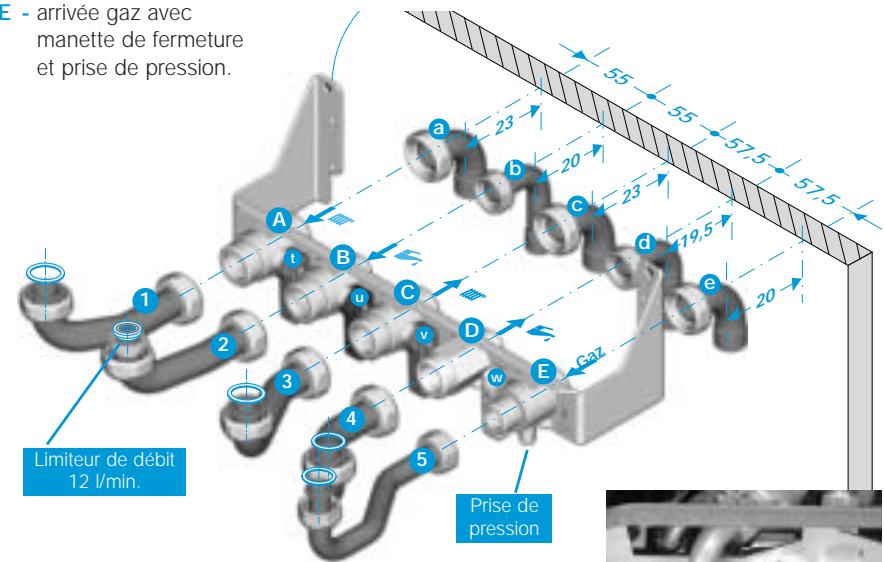

La plaque de raccordement est équipée de :

A - retour chauffage avec manette d'isolement (t). B - arrivée eau froide avec manette d'isolement (u) et limiteur de débit. C - départ chauffage avec manette d'isolement (v). D - départ eau chaude sanitaire. E - arrivée gaz avec manette de fermeture et prise de pression.

Les tubulures livrées avec la plaque de raccordement permettent de se raccorder à l'installation :

a-c: Tubulures chauffage Écrou 20 x 27 (3/4" gaz) avec douille coudeée à souder pour tube cuivre 16 x 18 mm. b - d : Tubulures sanitaire Écrou 15 x 21 (1/2" gaz) avec douille coudeée à souder pour tube cuivre 12 x 14 mm.

e: Tubulure "gaz" Écrou 15 x 21 (1/2" gaz) avec douille coudee à souder pour tube cuivre 16 x18 mm.

Important

N'utiliser que les joints d'origine fournis avec l'appareil. - Ne pas braser les tubulures montées en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

Raccordements :

• Raccorder les tubulures 1, 2, 3, 4 et 5 fournies avec la chaudière en se référant aux numéros inscrits sur les tubulures.
• Raccorder la soupape de sécurité chauffage et le disconnecteur à un circuit d'évacuation vers les égouts en utilisant les tubes transparents et la douille coude fournis.

Mise en place de la chaudière

Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes. Ces corps étrangers seraient susceptibles d'être entraînés dans la chaudière, ce qui en perturberait le fonctionnement.

NB: Un produit solvant risque d'endommager le circuit.

Pose

• Engager les pattes supérieures de la chaudière sur la barrette de retenue.
• Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support.
• Mettre en place les joints puis visser les différents raccords entre la chaudière et la plaque de raccordement.
• Ne pas oublier d'emboiter

La rallonge bleue

sur le robinet de remplissage comme illustré ci-dessous.

Alimentation 230 v

Raccorder le câble d'alimentation de la chaudière au réseau 230 V monophasé + terre.

Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur bipolaire avec une séparation d'au moins 3 mm entre chaque contact.

Attention: le cordon d'alimentation intégré à la chaudière est spécifique. Si vous souhaitez le remplacer, commandez-le uniquement à un Service Après-Vente/Agréé Saunier Duval sous la référence S1008600.

Sonde extérieure

La sonde extérieure fournie en accessoire se raccorde sur la carte électronique de la chaudière.

Nota : les bornes 3 et 4 ne sont pas utilisées pour cette chaudière.

Passage pour les fils de la sonde extérieure

Carte électronique Themaplus

Programmateur d'ambiance

Raccorder les fils du programmateur d'ambiance sur les deux bornes comme illustré.

S'il n'est pas prévu de programmateur d'ambiance

sur l'installation, laisser le pontet sur les deux bornes du bornier.

Important: le connecteur est destiné au raccordement d'un programmateur. En aucun cas, il ne doit recevoir de l'alimentation du réseau 230V.

Alimentation gaz

Ouvrir le robinet du compteur. - Vérifier l'étanchéité du raccordement gaz

S'assurer que le compteur laisse bien passer le gaz nécessaire, lorsque tous les appareils à gaz de l'installation sont en service.

Alimentation électrique

S'assurer que la chaudière est bien alimentée sous 230 V.

1 Descendre le sélecteur au niveau du I.

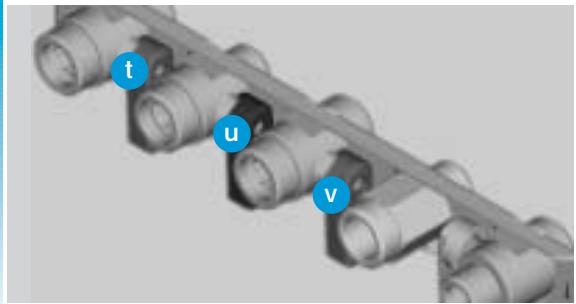

2 Ouvrir les manettes d'isolement (t), (u) et

(v) : elles doivent être dans le sens d'écoulement.

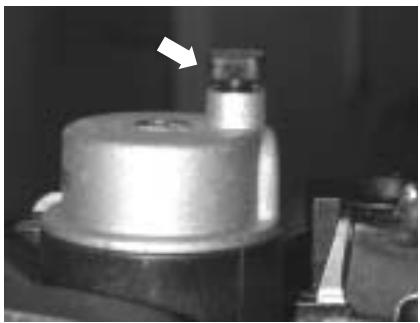

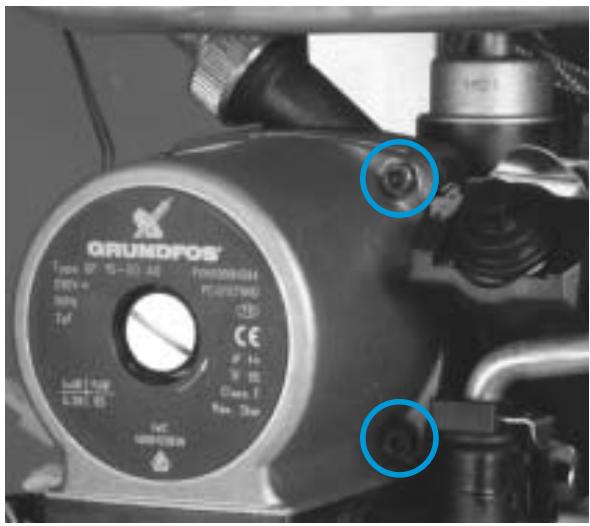

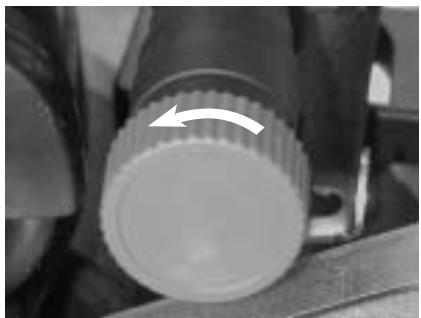

Ouvrir le bouchon de purgeur situé sur la pompe et les purgeurs automatiques de l'installation.

4 Ouvrir le robinet bleu de remplissage situé sous la chaudière jusqu'à dire 2 bars sur l'indicateur de pression.

5 Purger chaque radiateur jusqu'à écoulement normal de l'eau puis refermer les purgeurs.

6 Laisser le bouchon du purgeur de la pompe ouvert

7 Ouvrir les différents robinets d'eau chaude pour purger l'installation.

8 S'assurer que l'indicateur de pression affiche une valeur entre 1 et 2 bars, sinon reprendre le remplissage.

Réglages

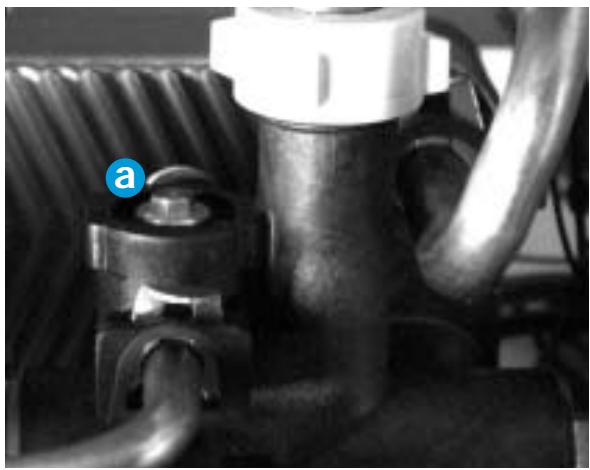

Réglage du début du circuit chauffage Il est nécessaire d'adapter ce début en fonction du calcul de l'installation. La chaudière est livrée avec la vis du by-pass intégré ouverte d'un 1/2 tour ; en fonction des besoins, effectuer la rotation de cette vis (ex. : visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l'installation selon la courbe début/pression (page 14).

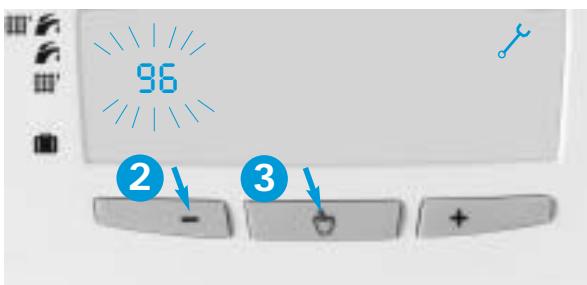

Accès aux données techniques de la chaudière (réservé à l'usage des installateurs et des S. A. V.). Il permet d'effectuer certains réglages et d'analyser d'éventuels dysfonctionnements. L'appui pendant plus de 10 s sur le bouton permet d'accéder au menu de paramétrage. Lorsque le menu apparait, sélectionner le code d'accès 96 à l'aide des touches + ou -. Une validation sur fait apparaître le premier menu paramétrable à savoir la puissance maximale en chauffage.

Nota : l'afficheur revient à sa position normale au bout d'une minute

sans manipulation ou après un nouvel appui de plus de 10 s sur le bouton

Adaptation de la puissance chauffage

La puissance maximale de la chaudière en mode chauffage peut être réglée sur toute valeur comprise entre les puissances indiquées page 12. Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels.

de l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé.

• Lorsque 1 clignote, appuyez sur si vous souhaitez paramétrer ce menu.
• Déterminer la puissance souhaitée par appui sur + ou -.

Note : La diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.

Configuration aéraulique

Cette fonction permet d'adapter une chaudière

Themaplus de type f

À la configuration ventouse de l'installation. - Choisir un paramètre de 0 à 10 en se référant au tableau ci-contre

Ventouse concentrique Ventouse concentrique Ventouse double flux horizontale (C12) verticale (C32) (C 52)

paramètre	longueurventouse	paramètre	longueurventouse	paramètre	longueurventouse
0	0,3 m	0	1,2 m	0	1,2 m
1	0,7 m	1	2,6 m	1	4 m
2	1,2 m	2	3,9 m	2	7,6 m
3	1,6 m	3	5 m	3	11 m
4	2 m	4	6,1 m	4	14 m
5	2,3 m	5	7,1 m	5	17
6	2,7 m	6	8,2 m	6	19,8 m
7	3,1 m	7	9,3 m	7	22,8 m
8	3,3 m	8	10,4 m	8	25,4 m
9	3,8 m	9	11,5 m	9	28,4 m
10	4 m	10	12 m	10	30 m

Température minimale en chauffage

Cette valeur peut être

choisie entre 2 propositions en accédant au menu 3: 38°C ou 50°C

Menu 4

Température maximale en chauffage. Cette valeur peut être

choisie entre 4 propositions en accédant au menu 4.. 50°C 73°C 80°C et 87°C

Menu 5

Fonctionnement de pompe Le menu 5 propose 3 modes de fonctionnement de pompe :

1 - discontinu (avec T. A.) 2 - discontinu (avec brûleur) 3 - permanent

Sonde extérieure

Le menu & propose 16 pentes de régulation numérotées de 00 à 15 (voir graphique).

Exemple : avec la courbe 10, la température de chauffage est maximale pour une température extérieure de -5,5°C

Sonde extérieure

Le point d'origine des pentes de régulation peut être

déplacer en variant le paramètre de -3 à 10.

• Les réglages sur les menus 6 et 7 sont sans effet si l'installation ne compte pas de sonde extérieure.
• Les menus suivants sont réservés à l'usage des services Après-Ventes.

Température chauffage en °C

Vidange

Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation. Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.

Vidange du circuit de chauffage

• Ouvrez le robinet de vidange prévu au point bas de l'installation.

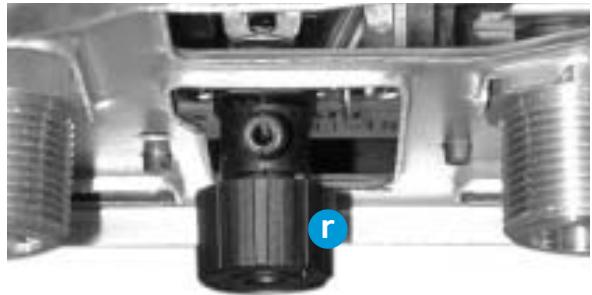

• Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou le robinet de vidange (r) de la chaudière.

Vidange du circuit sanitaire

• Fermer le robinet du compteur d'eau. Ouvrir un ou plusieurs robinets.

Vidange de la chaudière seule

• Fermer les manettes d'isolement (t.) (u) et (v) (voir illustration ci-dessus).
• Ouvrir le robinet de vidange

Ouvrir un ou plusieurs robinets de puissance d'eau chaude.

Changement de gaz

En cas de changement de la nature du gaz alimentant l'installation,

Il est nécessaire de modifier certains éléments de la chaudière ; ceci sera réalisé en suivant

les instructions fournies dans la pochette dite "Changement de gaz" composée d'injecteurs, brûleurs et d'un moteur de mécanisme gaz réglé en usine.

Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectués que par un professionnel qualifié.

Maintenance

Bloc hydraulique

Dépose de la pompe

Le moteur de pompe se démonte en dévissant les 4 vis de maintien.

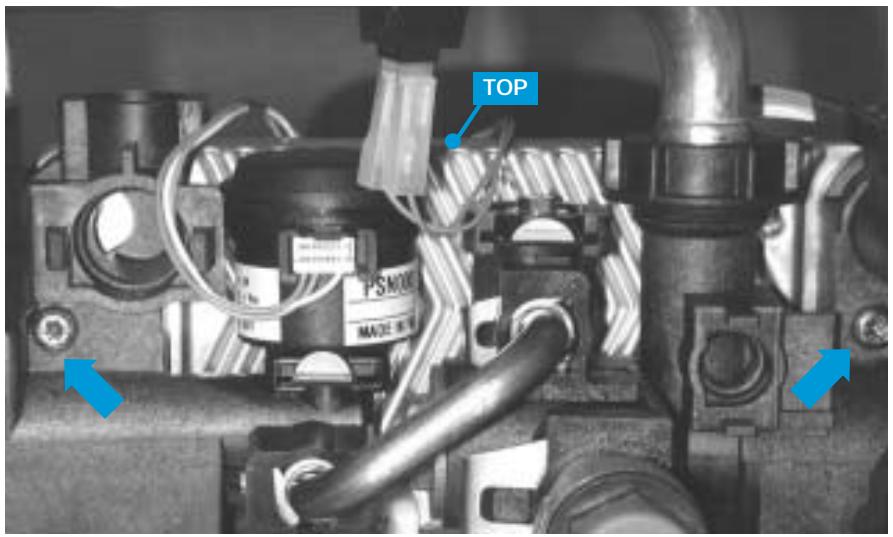

Dépose

de l'échangeur sanitaire

Retirer les deux vis de maintien accessibles

par l'avant de la chaudière.

Attention au sens de remontage, le terme TOP imprimé sur la tranche

de l'échangeur, doit être dirigé vers le haut.

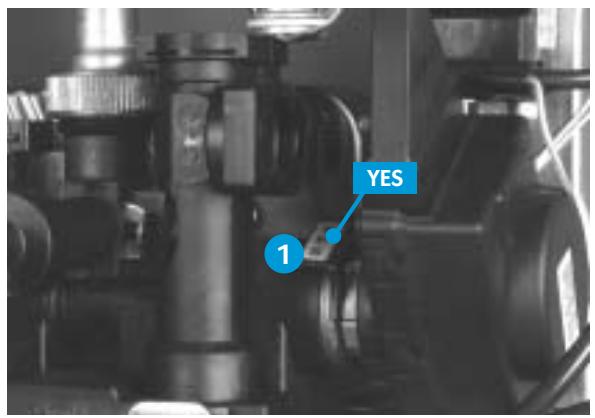

Dépose de la vanne

trois voies

Dégager le clip (1)

puis extraire l'ensemble.

Si'il n'y a pas d'accès latéral, déposer d'abord le mécanisme gaz.

Attention au sens

de remontage du clip,

L'étiquette YES doit

être dans le sens correct de lecture.

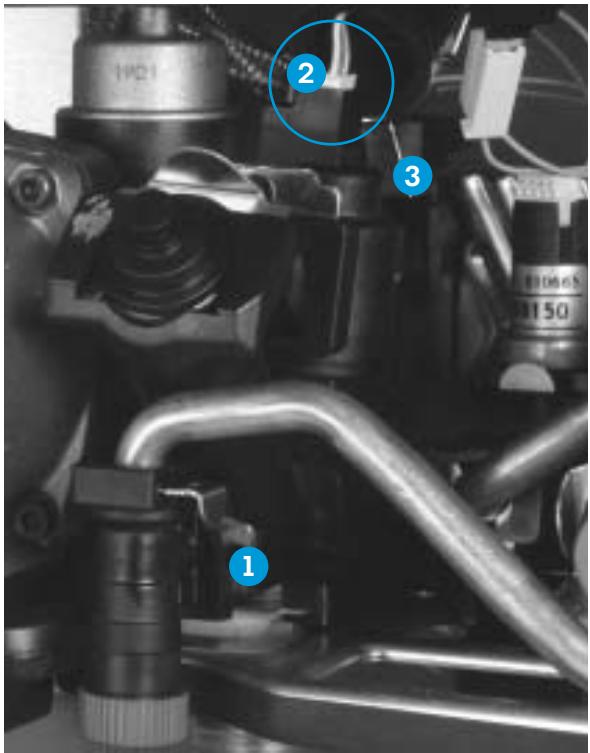

Dépose

du détecteur de début - Fermer l'arrivée d'eau froide. - Dégager le clip (1) et faire pivoter le robinet et le tube de remplissage. - Débrancher le connecteur (2) logé sous le capuchon caoutchouc. - Dégager le clip (3) - Dévisser le raccord d'arrivée d'eau froide sous la chaudière - Extraire l'ensemble détecteur de début/filtre.

Composants à nettoyer :

Filtre retour chauffage

Dégager le clip de maintien du filtre place sous la pompe puis extraire le filtre pour le nettoyer.

Filtre eau froide

Dégager le clip

de maintien du filtre

Place au-dessus

du robinet de remplissage

puis extraire

le filtre pour le nettoyer.

Corps de chauffe

Dévisser les vis de maintien

du couvercle avant

du corps de chauffe

et procéder au nettoyage

du brûleur et des ailettes

de l'échangeur.

Protection contre le gel

Pour une absence de quelques jours, sélectionnez les températures mini à partir du tableau de bord de votre chaudière ou baissez simplement la température de consigne sur votre thermostat d'ambiance. En cas d'absence prolongée, se reporter au chapitre "Vidange" page 31.

prévenez votre installateur ou le service après-vente agréé le plus proche.

Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pièces de rechange fournies par Saunier Duval.

Dans ce cas, prévenez votre service après-vente/agent le plus proche.

En cas de coupure de courant

La chaudière cesse de fonctionner. Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service.

S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame à réarmement automatique placé en haut du coupe-tirage de la chaudière, provoque l'arrêt de l'appareil. Dans ce cas, le voyant rouge du tableau de commande et le symbole clignotent.

La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes. Si ce n'est pas le cas,

Sécurité sur le débit d'air sur les themaplus f

Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière, le voyant rouge du tableau de commande et le symbole clignotent. Dans ce cas, prévenez votre service après-vente/agréé le plus proche.

En cas de coupure de gaz

La chaudière se met en sécurité, le voyant rouge du tableau de commande et le symbole clignotent.

Sécurité de surchauffe

Si un incident provoque l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), le voyant rouge du tableau de commande et le symbole clignotent. Dans ce cas, appelez notre service après-vente agréé le plus proche.

Présence d'air dans les canalisations : Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir : - de fuites légères sur l'installation et dont

Il faudrait rechercher l'origine; - d'une corrosion du circuit de chauffage à laquelle il faudrait remédier par un traitement approprié de l'eau du circuit.

ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit du à l'ébullition de l'eau dans la chaudière

et du bruit de chute d'eau dans les radiateurs pourraient apparaître.

Saunier duval

Saunier Duval Eau Chaude Chauffage France

"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-Bois cedex

Téléphone : 01 49 74 11 11 - Télécopie : 01 48 76 89 32 - Site : www.saunierduval.fr
