Type de produit	Trottinette électrique
Marque	E-TWOW
Modèle	BOOSTER GT
Dimensions (dépliée)	1132 x 1075 x 382 mm
Dimensions (pliée)	1060 x 324 x 150 mm
Poids	11,9 kg
Poids maximum supporté	125 kg
Vitesse maximale	25 km/h
Autonomie	30 à 40 km
Type de batterie	Lithium-ion Samsung
Capacité batterie	48 V, 10,5 Ah
Moteur	800 W
Temps de charge	4 à 4,5 heures
Tension d'entrée chargeur	230 V
Pente maximale	25 %
Freins	Frein mécanique arrière (pied) et frein électromagnétique KERS
Éclairage	Phare LED avec capteur de luminosité
Klaxon	Oui
Écran	LCD avec indicateurs de vitesse, batterie, température, kilométrage
Système de pliage	Oui, avec clac de sécurité
Âge minimum recommandé	8 ans
Indice de protection	IPX4
Entretien	Nettoyage avec chiffon humide, lubrification semestrielle
Stockage	Température entre -5 °C et 45 °C

FOIRE AUX QUESTIONS - BOOSTER GT E-TWOW

Comment déplier correctement la trottinette BOOSTER GT ?

Pour déplier, placez une main sur la colonne de direction et appuyez sur le garde-boue arrière avec l'autre main jusqu'à ce que le crochet se libère. Relevez les poignées, poussez le guidon vers l'avant jusqu'au verrouillage. Vous devez entendre un clac sonore de la languette rouge, garantissant que le système de pliage est sécurisé.

Quel est le poids maximal autorisé pour la BOOSTER GT ?

Le poids maximum de la personne pouvant utiliser la trottinette est de 125 kg (pour le modèle Booster GT).

Comment charger la batterie correctement ?

Utilisez uniquement le chargeur fourni. Branchez d'abord le chargeur sur la prise murale, puis sur la trottinette. Après la charge, débranchez d'abord la trottinette, puis la prise. Ne laissez jamais la batterie en charge sans surveillance. Pour les longues périodes d'inactivité, conservez la batterie à mi-charge et rechargez-la environ 15 minutes par mois.

Quels sont les codes d'erreur affichés et que signifient-ils ?

Les codes d'erreur sont : E1 (protection contre les surintensités), E2-E4 (erreur de communication), E3 (surtension due à une utilisation excessive du frein KERS). Si l'écran devient noir après une exposition au soleil, placez la trottinette à l'ombre.

Puis-je rouler sous la pluie avec la BOOSTER GT ?

Non, la trottinette est certifiée IPX4 mais il est déconseillé de rouler sous la pluie ou sur sol détrempé afin d'éviter d'endommager les composants électriques. La garantie ne s'applique pas en cas d'usage sous la pluie.

Comment utiliser le frein KERS et le frein mécanique ?

Le frein électromagnétique KERS s'active en appuyant sur la gâchette gauche et recharge la batterie. Le frein mécanique arrière s'active en appuyant avec le pied sur le garde-boue arrière. Utilisez prioritairement le frein mécanique en situation d'urgence. Ne pas utiliser le frein KERS en forte descente lorsque la batterie est pleine.

Quel est l'âge minimum pour utiliser la trottinette ?

L'appareil peut être utilisé par des enfants âgés d'au moins 8 ans sous la surveillance d'un adulte, après avoir reçu les instructions de sécurité.

Comment entretenir la trottinette ?

Nettoyez-la avec un chiffon humide et un détergent doux. Tous les six mois, lubrifiez l'amortisseur arrière et les articulations. Vérifiez régulièrement le serrage des vis, notamment au niveau des roues, de la colonne et des amortisseurs. Pour les révisions, suivez le carnet d'entretien.

Comment activer le régulateur de vitesse (cruise control) ?

Sur les modèles non bridés, maintenez l'accélération à une vitesse constante pendant 5 secondes. Le régulateur s'enclenche. Pour le désactiver, appuyez sur le frein ou l'accélérateur. Note : depuis la loi d'octobre 2019, cette fonction est verrouillée sur les modèles bridés à 25 km/h.

Que faire si l'écran ne s'allume pas ?

Assurez-vous que la batterie est chargée. Si l'écran reste noir, vérifiez que la trottinette n'a pas été exposée au soleil longtemps (l'écran peut revenir à la normale à l'ombre). Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI BOOSTER GT E-TWOW

Trottinette électrique ultra-portable

ELECTRIC TWO WHEELS

e·TWOW

Par Ecologic

MANUEL UTILISATEUR

(Traduction de la notice originale)

SOMMAIRE :

Profil du produit :

1. pièces principales...... page 4
2. composants essentiels ...... page 5

Consignes de sécurité :

1. sécurité ...... page 6
2. avertissement...... page 10

Mode d'emploi :

1. mise en marche ...... page 12
2. dépliage et pliage : ...... page 15

Utilisation de la trottinette :

1. conduite : ...... page 19
2. batterie et chargeur ...... page 21
3. maintenance...... page 22

Spécifications ...... page 24
Rappel des points de sécurité ...... page 26
Révision...... page 31

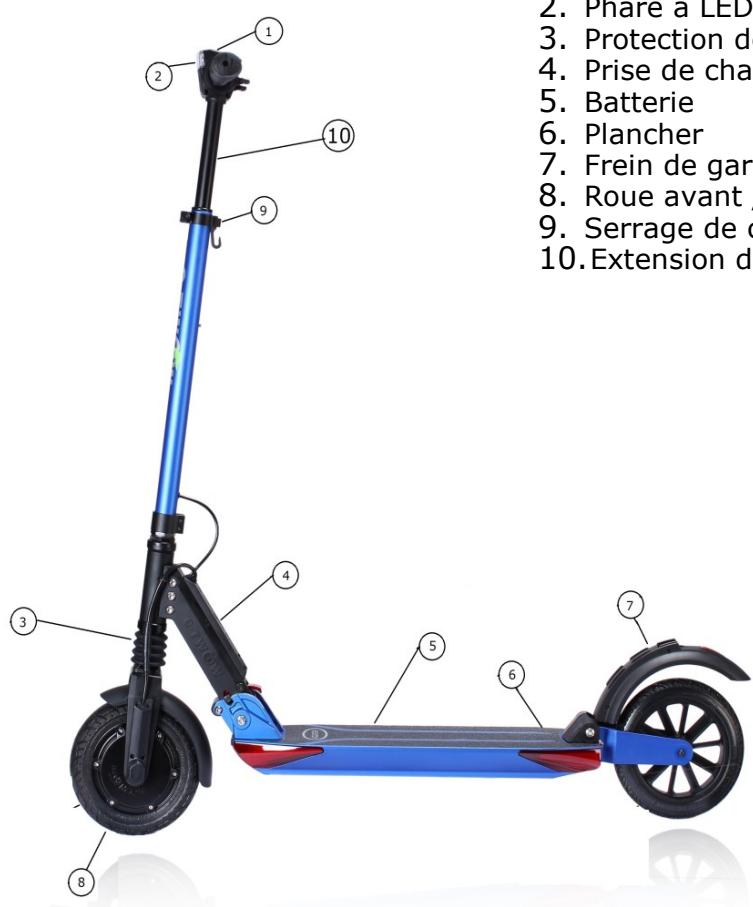

1. Pièces principales

2. Phare à LED 3. Protection de 4. Prise de cha 5. Batterie 6. Plancher 7. Frein de garc 8. Roue avant / 9. Serrage de c 10. Extension de

1. Écran
2. Phare à LED
3. Protection de suspension
4. Prise de chargement
5. Batterie
6. Plancher
7. Frein de garde-boue arrière
8. Roue avant / moteur
9. Serrage de colonne
10. Extension de colonne

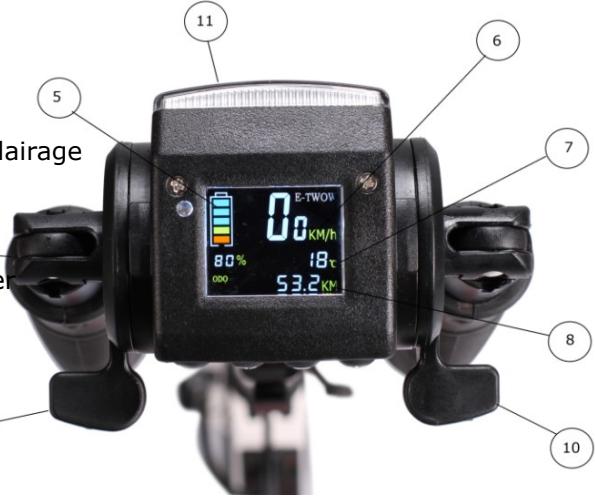

2. Composants essentiels

1. Bouton de mise en marche
2. Bouton de réglage
3. Bouton de mârche/arrêt éclairage
4. Bouton de klaxon
5. Pourcentage de la batterie
6. Vitesse
7. Température
8. Compteur total ou journaliel
9. Gâchette frein magnétique
10. Gâchette accélérateur

airage 11 5 6 7 8 10 E-TWOW 0.0 KM/h 80 % 18 °C 53.2 KM

1. Protection écran
2. Poignée
3. Guidon

1. Logement du contrôleur
2. Système de pliage
3. Couvercle de batterie
4. Cache avant de batterie
5. Garde-boue avant

14 15 16 17 18

SECURITE

1. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

2. Le poids maximum d'une personne pouvant utiliser la trottinette est de 100 kg.

3. Toujours inspecter la trottinette avant son utilisation, notamment la visserie et les pièces susceptibles de se dévisser sur sols dégradés. Ne pas utiliser la trottinette si vous avez des débattements/jeux inhabituels ou des vis dévissées car la trottinette accuse des vibrations pendant son utilisation.

4. Portez un casque de sécurité type vélo avec mentonnière, qui protège l'arrière de votre tête et des gants de protection, des

genouillères et des coudières lors de la conduite. Ne jamais être sur la trottinette sans chaussures, avec des sandales ou des talons aiguilles. Ne pas se mettre à deux en même temps sur la trottinette.

1. Ne conduisez pas votre trottinette sans être préalablement assuré. Rapprochez-vous de votre compagnie d'assurance pour faire assurer votre trottinette en tant que NVEI.

2. NE PAS FAIRE d'actions dangereuses, de sauts, ni de conduire avec une seule main. Toujours garder les deux pieds sur la trottinette.

3. NE PAS UTILISER la trottinette sur des marches d'une hauteur supérieure à 3 cm car cela peut provoquer un renversement causant des blessures et/ou des dommages au conducteur et/ou à la trottinette.

4. VITESSE = Toujours respecter les règlements en vigueur dans les pays où vous utilisez la trottinette. Limiter la vitesse à 25km/h par mesure de sécurité. Pour les versions qui permettent de rouler au-delà, aller sur circuit ou sur terrain privé. Ne pas

dépasser les 12km/h en conduite de nuit, avec phare allumé. En cas d'accident votre responsabilité pourra être engagée sur la base des articles 1382 et 1383 du code civil.

1. La trottinette doit être utilisée avec des températures comprises entre-5°C et +45°C. En dehors de ces plages de températures vous risquez d'endommager la batterie et l'électronique. La garantie ne pourra pas s'appliquer.

2. Utiliser uniquement le chargeur fourni avec le produit pour charger la batterie (l'utilisation d'un chargeur inadapté pourrait causer de graves dommages à la batterie et pourrait provoquer un incendie).

3. Ne jamais laisser une trottinette en plein soleil. La température au-delà de 45°C provoque des dommages graves sur la batterie pouvant être dangereux pour l'utilisateur.

4. Veuillez ralentir ou descendre de la trottinette lorsque les conditions de la route sont mauvaises ou glissantes. Faites attention aux feuilles mortes, bandes blanches, sol mouillé...

5. Vous devez apprendre à utiliser le frein d'urgence (frein mécanique du garde-boue arrière) pour anticiper les situations d'urgence ou de défaut du frein électromagnétique kers. Celui-ci étant primordial.

6. Pour éviter tout dommage aux pièces électriques de la trottinette, ne pas la laver avec de l'eau sous-pression. La trottinette est certifiée suivant le standard IPX4, vous ne devez pas rouler avec la trottinette sous la pluie ou sur sol détrempé. La garantie ne serait plus applicable.

7. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

8. ATTENTION : ne pas utiliser le frein moteur magnétique pendant une longue et/ou forte descente avec votre batterie pleine. Cela surcharge la batterie en énergie non stockable. Utilisez le frein à pied, sinon vous risquez de griller le condensateur de l'afficheur qui fait office de fusible, ce qui ne sera pas pris en garantie.

AVERTISSEMENT

A chaque fois que vous utilisez la trottinette électrique à deux roues E-TWOW®, vous risquez de subir des blessures graves causées par des collisions, des chutes ou des pertes de contrôle.

POUR ROULER EN TOUTE SECURITE VOUS DEVEZ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS ET AVERTISSEMENTS DE CE MANUEL.

Se référer aux lois et règlements locaux pour savoir où et comment utiliser votre trottinette légalement, vous devez respecter les lois en vigueur.

Ce manuel comprend des instructions opérationnelles de base pour la trottinette E-Twow®. Il ne peut pas couvrir toutes les situations où des blessures voire des décès peuvent survenir.

Les utilisateurs doivent être avertis et avoir un bon sens pour détecter et éviter les dangers qu'ils pourraient rencontrer lors de l'utilisation de la trottinette E-Twow®.

En utilisant la trottinette E-Twow®, vous acceptez les risques inhérents à l'utilisation de ce produit.

NE PAS SUIVRE LES PRECONISATIONS DE CE MANUEL VOUS EXPOSE À DES BLESSURES ET/OU DES ACCIDENTS GRAVES NE POUVANT ÊTRE COUVERT PAR LA SOCIETE ECOLOGIC.

NE PAS DONNER/PRETER LA TROTTINETTE À UN UTILISATEUR NON AVERTI.

Nos garanties sont conditionnées par le strict respect de nos préconisations.

Toute modification effectuée sur la trottinette ferait perdre la garantie du produit.

Les innovations et développements spécifiques de ce manuel sont une création de la société Ecologic. Ils ne peuvent être copiés, reproduits ou réutilisés sans son autorisation.

MODE D'EMPLOI

1. Mise en marche

1. Marche/arrêt :

Appuyez sur le bouton (1) pendant 3 secondes, et l'affichage s'allume, indiquant que l'alimentation est allumée. Appuyez pendant 3 secondes si vous souhaitez l'éteindre. L'écran s'éteindra automatiquement si vous ne l'utilisez pas pendant 3 minutes.

13 14 4 3 2 1

11 5 6 7 8 9 10 12 0.000Ω 80% 18W S3.2V

2. Contrôle de vitesse :

Appuyez sur la gâchette droite de l'accélérateur pour contrôler la vitesse (10).

3. Freins Électromagnétiques à récupération d'énergie KERS :

La gâchette de gauche active le frein KERS à récupération d'énergie. (9)

NOTA :

VOUS DEVEZ VOUS ENTRAINER À UTILISER ÉGALEMENT LE FREIN ARRIÈRE DE SÉCURITÉ POUR ANTICIPER LES SITUATIONS D'URGENCE OU D'ABSENCE DU KERS. "L'utilisateur doit être capable d'utiliser le frein mécanique en priorité dans les situations d'urgence, avant l'utilisation du frein électronique kers NE PAS UTILISER LE KERS EN FORTE DESCENTE LORSQUE LA BATTERIE EST TOTALEMENT CHARGEE, UTILISEZ LE FREIN A PIED SINON L'ENERGIE ACCUMULEE PEUT FAIRE GRILLER L'AFFICHEUR.

4. Klaxon :

Lorsque l'alimentation est activée, appuyer sur le bouton du klaxon pour le faire fonctionner. (4)

5. Phare à LED avec capteur de luminosité (3) :

En mode « manuel » : si nécessaire appuyer sur le bouton Marche / Arrêt de la lumière et il y aura une icône sur l'écran indiquant les lumières allumées. Appuyez de nouveau sur le bouton lorsque vous n'avez plus besoin de l'éclairage. Appuyez sur le bouton d'éclairage quelques secondes pour utiliser l'éclairage automatique.

En mode« lumière automatique », lorsque le capteur détecte une faible luminosité ambiante, la lumière s'allumera automatiquement.

6. Totalisateur kilométrique : (8)

Lorsque l'écran est allumé, il affiche deux modes : ODO (kilométrage total) et TRIP (kilométrage journalière). Vous pouvez le modifier en appuyant sur le bouton de configuration en mode « TRIP », appuyer sur le bouton de réglage « S » pendant 3 secondes et cela effacera le parcours du jour.

7. Urgences :

En cas d'urgence, lors de la conduite, utiliser le frein arrière à pied.

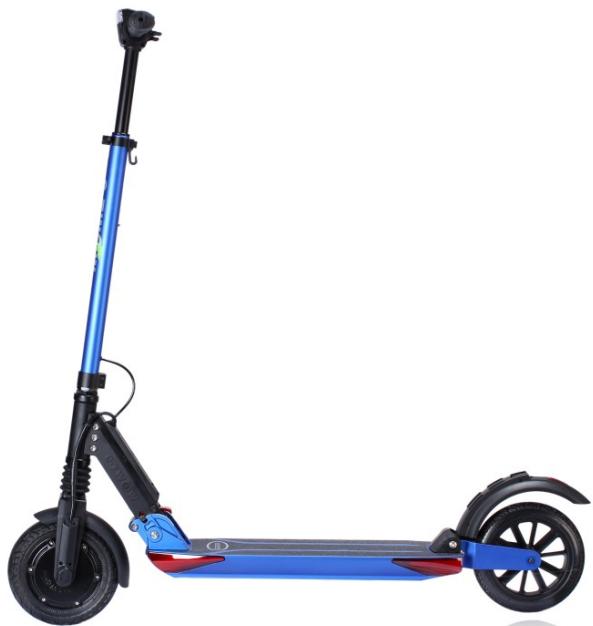

8. Stabilité :

Attention lors du pliage et du dépliage, ou encore lors du stationnement, à la stabilité de la trottinette en l'absence de béquilles.

MENU« limiteur de vitesse »(uniquement accessible sur version non bridée par le constructeur)

1. Pour configurer la limitation de vitesse :

• éteindre l'écran
• maintenir enfoncée la gâchette du frein,
• allumer l'écran : l'écran va afficher « L1 »

1. Pour se déplacer dans le menu, appuyez sur le bouton [LIGHT] L1-L2-L3-L4-L5 :

• pour configurer la nouvelle limitation de vitesse, appuyez sur le bouton [ SET]
• pour finaliser les réglages, relâchez la gâchette de frein

MENU« programme »(uniquement accessible sur version non bridée par le constructeur)

1. Pour configurer l'un de ces programmes :

• allumer la trottinette,
• appuyez et maintenir la gâchette de frein,
- appuyez sur le bouton [POWER] : l'écran affichera : P1.

1. Pour se déplacer dans le menu, appuyez sur le bouton [LIGHT ou lumière] P1-P2-P3 :

• pour configurer la nouvelle valeur, appuyez sur le bouton [SET],
• pour finaliser le réglage, relâchez la gâchette de frein.

Codes d'erreur :

E1

Protection contre les surintensités (le moteur ne tourne pas durant plus de 4 secondes). Cette erreur s'efface après la libération de l'accélération. Si ce n'est pas le cas, contactez votre service SAV.

E2-E4

Erreur de communication (aucune communication durant plus de 400m). Cette erreur s'efface lors du démarrage de la communication. Si ce n'est pas effacé contactez votre service SAV.

E3

• Erreur de surtension (surchauffe de l'afficheur dû à l'usage intempestif du frein KERS). Dans ce cas contactez votre service SAV.
• Écran noir. Trop longue exposition au soleil. Placez-le à l'ombre et il reviendra à la normale après un certain temps. Si ce n'est pas le cas, contactez votre service SAV.

L1= Limiter la vitesse à 6km/h
L2= Limiter la vitesse à 12km/h
L3= Limiter la vitesse à 20km/h
L4= Limiter la vitesse à 25km/h
L5= Illimité

Pendant le pliage et le dépliage ne pas mettre les mains au niveau du système de pliage, vous pouvez vous coincer les doigts.

Lors d'opérations de réglages de la trottinette, celle-ci doit rester hors tension

1. Étape de dépliage (partie 1)

1. Tout d'abord, mettre une main sur la colonne de direction et avec l'autre main appuyez sur le garde-boue de frein arrière, comme sur la figure (a), jusqu'à ce que le crochet soit relâché. Puis, afin d'assurer la stabilité de la trottinette lors de l'ouverture, la mettre sur la béquille naturelle, comme sur la figure (b).

1. Relevez les deux poignées du guidon en position de conduite (figure (c)) en mettant un pied sur la trottinette (figure (d)), ensuite, poussez le guidon vers l'avant jusqu'à ce qu'il atteigne la position normale et que le boulon de verrouillage soit en place, comme dans la figure (e1). Assurez-vous que le verrou soit bloqué, comme dans la figure (e2).

Vous devez toujours entendre le claquement de la languette rouge à l'ouverture de la trottinette (e2), c'est la garantie que le système de pliage est correctement verrouillé. Dans le cas contraire, ne pas rouler et contactez votre SAV.

1. Pour déployer la colonne de direction à la bonne hauteur, appuyez sur le bouton illustré de la figure (f) et fixez-le dans l'un des deux trous, selon vos besoins. Verrouillez ensuite le collier de serrage (g).

Si vous ne verrouillez pas le collier de serrage correctement, le bouton poussoir peut être sectionné par la colonne de direction.

1. La trottinette est entièrement déployée.

2. Étape de pliage (partie 1) :

1. Ouvrez le collier de serrage de la colonne de direction, comme indiqué sur les figures (a)et(b).

1. Appuyez sur le bouton de la colonne de direction, comme montré sur la figure (c), et faites glisser le guidon pour le rentrer, comme indiqué sur la figure (d).

1. Appuyez sur la languette rouge avec le bout du pied tout en poussant simultanément avec vos mains sur les poignées de la colonne de direction vers l'avant (sauf pour la GT), comme illustré à la figure (e), puis rabattre les poignées en tirant fort vers l'extérieur et en appuyant sur les boutons dans les poignées pour les libérer (figures (f), (g) et (h)), puis repliez la colonne en la ramenant vers vous jusqu'à ce que le crochet de pliage atteigne l'ouverture située sur le garde-boue arrière comme indiqué sur la figure (i).

1. Choisissez un lieu approprié à la conduite. Durant la première utilisation, utilisez votre trottinette dans un endroit dégagé de tout obstacle, afin de prendre en main l'accélération, le freinage, les virages... tout en gardant bien les deux mains sur le guidon. L'usage de la trottinette électrique peut engendrer des vibrations importantes et des chocs en fonction de la surface sur laquelle on l'utilise.
2. Dépliez la trottinette conformément aux instructions de ce manuel et assurez-vous d'avoir bien entendu le claquement à l'ouverture.
3. Réglez le guidon à la hauteur appropriée selon votre taille.

PREMIÈRE UTILISATION : Lorsque vous achetez une trottinette électrique E-TWOW®, avant la première utilisation, chargez la batterie complètement et vérifiez la visserie. La batterie de votre E-TWOW® peut être rechargée à tout moment.

2. Commencer :

1. Appuyez sur le bouton d'alimentation pour démarrer. L'écran d'information s'allume. La trottinette est en route.
2. Mettez un pied sur le plancher de la trottinette, regardez bien devant. L'autre pied pourra à tout moment être posé par terre à l'arrêt uniquement, il sert aussi pour l'équilibre.

3. Appuyez doucement sur la gâchette d'accélérateur avec le pouce droit, la trottinette va avancer immédiatement. Faîtes attention car c'est un entrainement direct, la sensation de vitesse apparaît dès le départ. La vitesse d'accélération dépend de la pression exercée sur l'accélérateur. Plus vous pressez dessus, plus la vitesse augmente. Dès que vous relâchez, la vitesse se réduit.

4. Freiner : (pour ralentir ou stopper la trottinette), appuyez au choix sur :

5. Le frein mécanique : les trottinettes E-Twow® ont un frein mécanique qui s'active en appuyant avec le pied sur le garde-boue arrière. Utilisez en priorité le frein mécanique, le frein électromagnétique kers est a utilisé en second.

6. Le frein électromagnétique : en appuyant sur la gâchette gauche le frein s'activera tout en rechargeant votre batterie. Plus vous appuyez sur la gâchette, plus la force de freinage rechargera votre batterie.

4. Économiser de la batterie (fonction « zéro Start ») :

Cette fonction est conçue pour la sécurité et un gain d'énergie (jusqu'à +20% de gain sur votre autonomie). L'option permet d'activer l'accélération uniquement si la trottinette est d'abord poussée avec le pied. La fonction de démarrage « zéro start » (P1) n'est pas activée par défaut. Vous devez l'activer après l'achat de la trottinette. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoins de l'utilisateur. De ce fait, la trottinette ne peut pas de se déplacer toute seule.

5. Régler la vitesse (fonction « Cruise control ») :

NOTA : Suite à la loi relative à la mobilité d'octobre 2019, les fabricants ont bridé les trottinettes à 25km/h vitesse GPS, ce qui a verrouillé et annulé cette option de contrôle de vitesse (P 2).

Concernant les trottinettes non bridées par constructeur (modèles pré-septembre 2019) : Cette option permet à l'utilisateur de régler et de maintenir une vitesse constante, sans maintenir le levier d'accélération enfoncé. Maintenez l'accélération à la même vitesse pendant 5 secondes et le régulateur sera enclenché. Vous pouvez aussi facilement désactiver la fonction en appuyant délicatement sur le levier de freinage ou d'accélération. La fonction de régulateur de vitesse n'est pas activée par défaut, vous devez l'activer après l'achat de la trottinette. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoins de l'utilisateur.

6. La limitation de la vitesse maximale :

NOTA : Suite à la loi relative à la mobilité d'octobre 2019, les fabricants ont bridé les trottinettes à 25km/h vitesse GPS, ce qui a verrouillé et annulé cette option de limiteur de vitesse (L1 à L5).

Concernant les trottinettes non bridées par constructeur (modèles pré-septembre 2019) : Les pays ont une législation qui impose une limitation de vitesse pour les véhicules électriques. Une fois que la vitesse maximale est réglée par l'utilisateur, la trottinette ne dépassera pas cette vitesse. Les options de limitation de vitesse maximale sont de 6 km/h, 12 km/h, 20 km/h, 25 km /h. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoins de l'utilisateur.

2. Batterie et chargeur :

1. Batterie :

Utiliser uniquement le chargeur fourni avec le produit pour charger la batterie (l'utilisation d'un chargeur inadapté pourrait causer de graves dommages à la batterie et pourrait provoquer un incendie).

NE PAS PRENDRE le chargeur d'un autre modèle de la gamme E-TWOW.

NE PAS SORTIR la batterie de son compartiment sans autorisation préalable de votre revendeur E-TWOW - La batterie doit être changée par votre revendeur E-TWOW uniquement.

NE JAMAIS LAISSER une batterie en charge sans surveillance.

NE PAS EXPOSER la trottinette statique au soleil.

NE PAS UTILISER la trottinette sous la pluie ou sol détrempé, malgré les caches du compartiment batterie et du connecteur de charge.

AVANT DE NETTOYER en suivant les préconisations, vérifier que votre trottinette est éteinte et débranchée et que le bouchon du plug de charge soit bien fermé, afin d'assurer l'étanchéité.

Avertissement : pendant les périodes d'inactivité, conservez TOUJOURS la batterie à mi charge et chargez au moins une fois par mois environ 15 minutes, même si vous n'utilisez pas la trottinette, afin de maintenir la batterie complètement fonctionnelle et prolonger sa durée de vie. En hiver, vérifiez la puissance de la batterie et rechargez-la si nécessaire.

CETTE TROTTINETTE CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ÊTRE RECYCLÉES DE FACON SÛRE.

Recyclage : la batterie doit être retirée par un revendeur E-Twow avant d'être mise au rebus. Avant de rapporter votre trottinette chez votre revendeur, pensez à l'éteindre et la débrancher de la prise de courant.

2. Chargeur :

La société fournit un chargeur dédié qui dispose d'une fonction de protection de charge s'activant lorsque la batterie est chargée à 100%. Le temps de chargement varie de 2h à 4h suivant le modèle.

Le chargeur de la batterie doit TOUJOURS être branché sur la prise murale AVANT d'être branché sur la trottinette. Sinon des étincelles de surtension

pourraient endommagées le chargeur et/ou le contrôleur. Une fois chargée, débrancher la prise de la trottinette AVANT la prise murale.

Le voyant de la batterie passe au vert quand celle-ci est complètement chargée. Toutes les 10 à 20 charges la batterie doit rester en charge 4h après le passage du témoin au vert afin de rééquilibrer les cellules.

Les chocs entraîneront des dommages au chargeur qui ne sont pas couverts par la garantie.

3. maintenance :

Lors d'opérations d'entretien de la trottinette, celle-ci doit rester hors tension.

1. Lubrification et contrôle :

Ajoutez une petite quantité de graisse ou de lubrifiant sur l'amortisseur arrière et sur les articulations de la trottinette électrique, tous les six mois, en position pliée de la trottinette, ou si vous entendez des grincements.

En utilisation fréquente ou sur sol dégradé, vérifiez avec un outil adapté les vis de la trottinette pour vous assurer qu'elles ne se dévissent pas (se reporter au tableau en page 28 relatif à la fréquence des vérifications et entretiens).

En cas d'endommagement du câble souple externe, celui-ci doit être remplacé par le constructeur ou son agent ou par une personne qualifiée dans le but d'éviter tout danger.

Utiliser uniquement les pièces fournis par le fabricant.

2. Stockage :

1. Ne pas ranger, ni garer la trottinette longtemps au soleil (même dans le coffre de votre voiture). La batterie ne doit pas être exposée à des températures supérieures à 45°C, cela pourrait l'endommager gravement.

2. Ne pas laisser votre trottinette dans des endroits humides.

3. Veuillez la stocker dans un environnement sec et chaud, à l'abri du brouillard et de l'humidité, avec une température constante comprises entre -5°C et +45°C.

4. Gardez la trottinette propre et au sec.

5. Gardez le carton et l'emballage dans lesquels vous avez reçu la trottinette. Ces derniers serviront pour transporter votre trottinette ou pour la renvoyer en cas de problème.

3. Nettoyage :

Utilisez un chiffon humide, un détergent doux et ne pas laver avec un tuyau d'arrosage ou un système à haute pression.

4. En cas de panne ou d'accident :

1. Éteignez votre trottinette.
2. Rapatriez-la dans un endroit sécurisé (point de vente, chez soi...).
3. Contactez votre revendeur ou son service après-vente.

SPECIFICATIONS

Taille	Position dépliée	940 x 1160 x 135 mm
	Position pliée	940 x 330 x 150 mm
	Poids	10.8 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	15%
	Autonomie	20-30 km
Batterie	Type	Lithium Polymère
	Capacité	33V 6.5ah
Moteur	Moteur	500 w
Chargeur	Tension d'entrée	230 V
	Temps de chargement*	2 à 3 heures

Booster S+

Taille	Position dépliée	940 x 1160 x 135 mm
	Position pliée	940 x 300 x 150 mm
	Poids	10.9 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	15%
	Autonomie	30-35 km
Batterie	Type	Li-ion Samsung
	Capacité	36V 8.7ah
Moteur	Moteur	575 w
Chargeur	Tension d'entrée	230 V
	Temps de chargement*	2 à 3 heures

Booster V confort:

Taille	Position dépliée	940 x 1160 x 133 mm
	Position pliée	940 x 300 x 135 mm
	Poids	10.9 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	Jusqu'à 23%
	Autonomie	35-40 km
Batterie	Type	Li Ion Samsung
	Capacité	36v 10.5ah
Moteur	Moteur	575 w 36V Brushless DC
Chargeur	Tension d'entrée	230 V
	Temps de chargement	2 à 3 heures

Monster confort :

Taille	Position dépliée	940 x 1160 x 135 mm
	Position pliée	940 x 300 x 150 mm
	Poids	10.9 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	Jusqu'à 25%
	Autonomie	25-35 km
Batterie	Type	Li Ion Samsung
	Capacité	36 v 10.5ah
Moteur	Moteur	800 W
Chargeur	Tension d'entrée	230 V
	Temps de chargement	2 à 3 heures

Booster GT :

Taille	Position dépliée	1132 x 1075 x 382 mm
	Position pliée	1060 x 324 x 150 mm
	Poids	11.9 kg
	Charge maximale	125 kg
Performance	Vitesse	25 km/h
	Pente maximale	Jusqu'à 25%
	Autonomie	30-40 km
Batterie	Type	Li-ion Samsung
	Capacité	48 v 10.5ah
Moteur	Moteur	800 W
Chargeur	Tension d'entrée	230 V
	Temps de chargement	4 à 4,5 heures

RAPPEL DES POINTS ESSENTIELS DE SÉCURITÉ, À SIGNER

SÉCURITÉ BATTERIE

1. Ne jamais laisser sa trottinette statique au soleil de façon prolongée.
2. Ne jamais laisser une trottinette en charge sans surveillance.
3. Ne jamais charger sa trottinette avec un autre chargeur.
4. Ne jamais bricoler ni démonter(sans autorisation préalable) une batterie.
5. Ne pas rouler dans l'eau, ni sous la pluie (autre que fine) ou sur sol détrempée.

SÉCURITE DE CONDUITE

1. Toujours entendre le clac de sécurité à l'ouverture de la trottinette.
2. S'entrainer à l'utilisation du frein de sécurité à pied (garde-boue arrière).
3. Respecter la règlementation de conduite en vigueur locale.
4. Le port du casque, des gants de protection et globalement de l'ensemble des EPI sont fortement recommandé.
5. Ne pas utiliser la trottinette en mode Freestyle, ni pour faire de sauts.

SECURITE ENTRETIEN

1. Vérifier à chaque usage sur les premiers 100m les jeux/débattements anormaux et respecter les fréquences des vérifications et entretien comme indiqué au tableau page 28.

SECURITE UTILISATEUR & PRODUIT

1. Avoir +8ans, respecter les consignes de poids, ne pas utiliser à deux.
2. NE PAS freiner au frein à gâchette en descente avec une batterie chargée pleine, mais au frein à pied sinon vous risquez de griller le condensateur de l'afficheur, ça ne sera pas pris en garantie.
3. Position de conduite : NE PAS avoir les pieds joints, vous devez avoir les pieds alignés ET en épi, avec les talons au centre du plancher.
4. Lors des freinages et accélérations, LE POIDS DU CORPS NE DOIT PAS FORCER SUR LES POIGNÉES. VOUS RISQUEZ D'ETRE FACILEMENT MIS EN DÉSÉQUILIBRE ET FRAGILISER LA POTENCE, AINSI QUE LE SYSTEME DE PLIAGE.
   Pour plus d'informations sur la bonne position, contactez votre revendeur ou E- TWOW France via le site web www.e-twow.fr rubrique infos/tutoriels
5. NE PAS prêter, donner, vendre votre trottinette E-TWOW sans avoir transmis à son utilisateur le manuel utilisateur.
6. Suivre et faire remplir le carnet d'entretien.

SIGNATURE(S)

NOM(S)

PRENOM(S)

DATE(S)

POINTS DE CONTRÔLE À VÉRIFIER LORS DES RÉVISIONS

Tutoriels disponibles sur www.e-twow.fr dans la rubrique INFOS, puis FAQ & TUTORIELS.

1. Tenue des visseries à vérifier au tournevis/clef alen/clef plate : 2 vis roue Ar, visserie fourche ar, 6 vis du square tube, 2 grosses vis amortisseur Av haut + bas, vis axe central amortisseur Ar, 4 vis couvercle display, vis garde-boue ar + cache câbles av, 12 vis flasque roue moteur, 4 vis contrôleur, 2 vis bague serrage bas de colonne, vis bague serrage haut colonne, collier de serrage du haut, 2 écrous moteur, 2 vis axes av/ar.
2. État roulements (moteur, roue av, bague direction).
3. Jeu axe central amortisseur ar, jeu entretoises fourche ar, jeu cage roulement amortisseur av, jeu barre de direction, jeu roue moteur.
4. Divers : goupilles de poignées qui dépassent, usure grip de deck, usure pneus av/ar, sticker protection prise diagnostic contrôleur + sticker protection connecteur moteur, graissage si bruits amortisseur ar - roues av/ar, languette de prise chargeur sur contrôleur, bille réglage colonne.
5. Contrôles visuels bas colonne (sortie câble de la colonne), square tube, oreilles, fourches av/ar, axe pliage avant totalement enfoncé dans les gorges des oreilles et centré latéralement, centrage latéral axe ar.
6. Vérification étanchéité compartiment batterie av/ar et siliconage supplémentaire extérieur et intérieur.
7. Débattement/état amortisseur av et ar.

P.S. 1 : av = avant / ar = arrière

P.S. 2 : après première vérification du serrage des vis, le contrôle suivant ne nécessite pas de serrer fort pour la vérification.

Les premiers serrages en revanche, doivent être fait de façon ferme mais sans excès, suivant le tutoriel présent sur le site www.e-twow.fr dans la rubrique infos/tutoriels.

Conseil d'utilisation :

Pour profiter pleinement et le plus longtemps de votre trottinette électrique, lisez attentivement les 10 préconisations essentielles E-TWOW France :

NOS 10 PRÉCONISATIONS D'UTILISATION D'UNE TROTTINETTE ELECTRIQUE

Faites de votre sécurité une priorité

1 LE CLAC DE SÉCURITÉ

le clac de sécurité au dépliage de la trottinette doit toujours être audible

2 LA BATTERIE

Pour les longues périodes sans utilisation, la batterie se conserve à mi-charge. Privilégiez les petites charges. Conservez la trottinette entre 5 et 30 C°

3 LE CHARGEUR

Toujours brancher le chargeur sur la prise murale AVANT de brancher la trottinette. Si vous venez de rouler, attendre 10/15mn avant de charger votre trottinette. Une fois chargée, débrancher la prise de la trottinette AVANT la prise murale.

4 LE RECHARGEMENT

Ne jamais laisser la trottinette en charge sans surveillance.

5 LA VISSERIE

Vérification régulière des visseries, notamment jeu de vis amortisseur avant, vis roue arrière, vis colonne avant, vis moteur, vis garde-boue arrière, vis afficheur ainsi que le bon état des câbles

6 LES SAUTS FREESTYLE

Pas de saut/utilisation freestyle avec la trottinette pour éviter les risques de casse de structure et vérifier l'état de la structure en cas d'utilisation intensive

7 LE PLIAGE DE LA TROTT

Ne pas forcer sur la colonne lors du pliage de la trottinette, sinon vérifier toute apparition de fissure sur la base de la colonne

8 L'ETAT DES CABLES

Vérifier l'état des câbles moteur et contrôleur de temps en temps (coupure, torsion, arrachement, dégradation...)

9 L'ETANCHEITE

Ne pas rouler dans l'eau et ne pas laver la trottinette à grandes eaux. Chiffon et/ou éponge."

10 LE CARTON

Conserver le carton d'emballage

e·TWOW

Tableau récapitulatif des vérifications et entretiens :

Voici un tableau récapitulatif des vérifications et entretiens à effectuer sur votre trottinette électrique E-TWOW. La périodicité des entretiens est donnée à titre indicatif et dépendra de l'utilisation de votre E-TWOW:

Composant	Éléments	A faire	A quelle fréquence ?	Commentaires
Général	Toute la trottinette	Nettoyer complètement	1 fois/mois	Privilégiez de nettoyer votre trottinette avec un chiffon et/ou une éponge
Système de freinage	Mécanique	Aucun entretien
	KERS	Aucun entretien
Pneus	Pleins	A vérifier ou remplacer	1 fois/mois	Remplacez les pneus selon l’usure de la gomme et selon votre utilisation
	Gonflables	A vérifier ou remplacer	1 fois/semaine	Remplacez les pneus selon l’usure de la gomme et selon votre utilisation
Roue +axe de roue		A vérifier	1 fois/mois ou toute les 3 sorties sur terrain accidentés	Serrez l’axe
Suspensions	Avant	A vérifier	Seulement en cas de bruit
	Arrière	A vérifier	Seulement en cas de bruit	Graissage
Visserie		A vérifier ou resserrer	1 fois/mois ou toutes les 3 sorties sur terrain accidentés
Batterie		A recharger	Au moins 15mn1 fois/mois en cas de non utilisation	Ne laissez pas la batterie déchargée.
Moteur		Aucun entretien
Plug de charge		A vérifier	1 fois/semaine	Vérifier que le plug de charge soit bien en place
Display (compteur/gâchette)		Aucun entretien		Nettoyez avec un chiffon sec
Câbles		A vérifier	1 fois/mois	Vérifiez l’état des câbles visibles(dégradation, coupures...)
Étanchéité		A vérifier	1 fois/6 mois	En cas d’utilisation par conditions mouillées, forte pluie, faire contrôler l’étanchéité par un professionnel (voir également le tuto disponible sur le shop e-twow.fr
Poignées		A vérifier	1fois/semaine	Jeux des poignées

RÉVISION DES 100à 200 premiers km ou 6 mois au 1er échu (par un professionnel)

Date

/ Cachet professionnel

/ nom

/ signature

Km

RÉVISION DES 1000km OU 1an au 1er échu

Obligatoire, par un professionnel, sous peine de déchéance de la garantie

Date

/ cachet professionnel

/ nom

/signature

Km

REVISION DES 2000KM OU 2ans au 1er échu (par un professionnel)

Obligatoire, par un professionnel, sous peine de déchéance de la garantie

Date

/ cachet professionnel

/ nom

/ signature

Km

REVISION DES 3000KM

Date

/ cachet professionnel

/ nom

/ signature

Km

REVISION DES 5000KM

Date

/ cachet professionnel

/ nom

/ signature

Km

REVISION DES 10.000KM

Date

/ cachet professionnel

/ nom

/ signature

KM

DECLARATION CE DE CONFORMITE

Nous soussignons, la société ECOLOGIC, SAS au capital de 5.000 euros, dont le siège social est sis 1-3 rue Berthe Molly - 68000 Colmar, immatriculée au Registre du Commerce et des Sociétés de Colmar sous le n° 830 272 282, représentée par son Président Monsieur Carel WIJNGAARDS, agissant en qualité d'importateur en Europe du fabricant et fournisseur des produits E- TWOW :

Certifions, concernant les véhicules :

• Genre : Trottinettes électriques
- Marque : E-TWOW
- Modèles : Généralement tout modèle correspondant à une base E-TWOW S2, dont : Eco Plus, Booster Plus, Booster S+, Booster V, Monster (Booster V sport), Booster GT.
• Source d'énergie : électrique

Qu'un nombre suffisant d'échantillons de produits ont été testés et approuvés pour être conformes à la directive 2006-42 CE, à savoir la Directive Machine.

Le marquage CE tel qu'indiqué sur les trottinettes et sur les cartons d'emballages peut être utilisé sous la responsabilité du fabricant, après avoir rempli une déclaration de conformité CE et être conforme à toutes les directives européennes pertinentes.

L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation de l'Union applicable, à savoir l'Europe.

Cette déclaration concerne exclusivement les machines dans l'état dans lequel elles ont été mises sur le marché et exclut les composants ajoutés et/ou les opérations effectuées par la suite par l'utilisateur final.

A Colmar le 6 février 2020

Carel Wijngaards, Président d'ECOLOGIC

CE

1-3 rue Berthe Molly

68000 COLMAR

Tél : [phone]

[e-mail]

Nous vous souhaitons beaucoup de plaisir avec votre nouvelle trottinette.
