E520S - Drone EACHINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Drone quadricoptère
Marque	EACHINE
Modèle	E520S
Dimensions	Empattement 300 mm, hauteur 75 mm
Poids	248 g
Batterie	LiPo 7,4 V 1200 mAh 25C
Temps de charge	Environ 3 heures
Autonomie en vol	13 à 15 minutes
Portée de la télécommande	Environ 100 mètres
Fréquence de fonctionnement	2,4 GHz
GPS	Oui, avec fonction retour automatique
Fonctions	Décollage/atterrissage une touche, retour à une touche, mode sans tête, arrêt d'urgence
Calibration	Boussole (GPS) requise avant vol
Accessoires inclus	Tournevis, câble USB, télécommande, batterie, protections d'hélices
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Utiliser en extérieur, respecter les réglementations locales

FOIRE AUX QUESTIONS - E520S EACHINE

Comment calibrer la boussole du drone EACHINE E520S ?

Placez le drone sur une surface plane, allumez-le puis suivez les instructions de la notice. Tournez le drone horizontalement et verticalement jusqu'à ce que les voyants clignotent rapidement.

Comment utiliser la fonction retour à une touche ?

Assurez-vous que le drone a enregistré un point de retour avec plus de 7 satellites GPS. Appuyez sur le bouton de retour sur la télécommande. Le drone reviendra et atterrira automatiquement.

Quelle est l'autonomie de vol du EACHINE E520S ?

L'autonomie est d'environ 13 à 15 minutes selon les conditions de vol (vent, utilisation de fonctions).

Combien de temps faut-il pour charger la batterie ?

Le temps de charge est d'environ 3 heures avec le câble USB fourni.

Comment associer la télécommande au drone ?

Allumez d'abord la télécommande, puis le drone. Attendez que les indicateurs se synchronisent. La procédure est généralement automatique.

Qu'est-ce que le mode sans tête ?

Le mode sans tête fixe l'avant du drone par rapport à la direction initiale au décollage. Il permet de piloter sans se soucier de l'orientation actuelle.

Comment installer les hélices ?

Utilisez la pince de serrage fournie. Vissez chaque hélice sur le moteur correspondant (sens horaire/antihoraire). Assurez-vous qu'elles sont bien fixées.

Le drone a-t-il des protections d'hélices ?

Oui, des gardes de protection sont incluses. Insérez-les dans les trous au bas du fuselage selon la notice.

Que faire si le drone ne répond pas aux commandes ?

Vérifiez la charge de la batterie, la calibration GPS et la connexion de la télécommande. Redémarrez le drone et la télécommande. Si le problème persiste, recalibrez la boussole.

Comment nettoyer et entretenir le drone ?

Nettoyez le drone avec un chiffon doux et sec. Évitez l'eau et l'humidité. Rangez-le dans un endroit sec et vérifiez régulièrement l'état des hélices.

MODE D'EMPLOI E520S EACHINE

Tournevis*1, câble de chargement USB*1, télécommande*1, batterie*1

Caractéristiques

principales Empattement : 300 mm Hauteur : 75 mm Poids total : 248 g

Batterie : 7,4 V 1200 mAh 25C Temps de charge : environ 3 heures Autonomie en

vol : environ 13 à 15 minutes

Product Assembly

Lames (avec pince de serrage des lames) installation/démolition

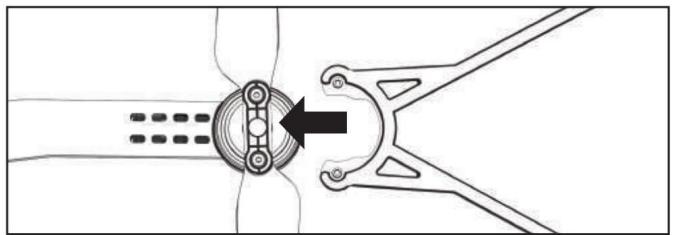

Installation des gardes

Insérez les 2 protections de la cage dans les 2 trous situés au bas du fuselage et appuyez pour les mettre en place.

Calibrage de la boussole (Calibrage GPS) Contrôleur d'accélérateur Retour à une touche Mode sans écran Indicateur d'alimentation Arrêt d'urgence Contrôleur de direction Décollage en une seule touche Atterrissage en une seule touche Changer

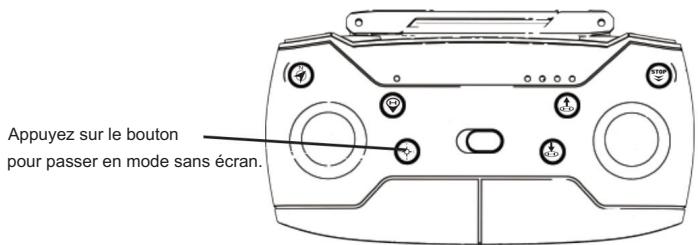

Appuyez sur le bouton du mode sans tête pour entrer dans ce mode, le feu arrière de l'indicateur de l'avion clignote rapidement, la télécommande émet un bip, et appuyez à nouveau pour sortir du mode.

Appuyez sur le bouton pour passer en mode sans écran.

Remarque : La direction sans cap correspond à l'avant de l'avion avant le décollage.

Return

L'avion est doté d'une fonction de retour. Si le point de retour est correctement enregistré avant le décollage, si le

Le signal de communication entre la télécommande et l'aéronef est perdu ou le bouton de retour est

Si vous appuyez sur une touche, l'avion retournera automatiquement à son point de départ et atterrira afin d'éviter tout accident.

L'appareil dispose de trois modes de retour différents :

1. Retour par une seule touche
2. Retour incontrôlé
3. Retour de batterie faible

Point de retour :

Au décollage ou en vol, lorsque le signal GPS reçoit pour la première fois plus de 7 étoiles, il

être enregistrée comme la position actuelle de l'aéronef comme point de retour.

RETOUR EN UNE SEULE CLÉ

Lorsque le signal GPS est bon (plus de 7 satellites), le retour peut être déclenché par la télécommande. Le déroulement du vol de retour est identique à celui d'un retour automatique.

La différence réside dans le fait que, lors du retour à l'atterrissage de l'appareil, l'utilisateur peut le contrôler via le

Utilisez le joystick pour éviter les obstacles. Appuyez sur le bouton pour sortir du mode retour et reprendre le contrôle.

Appuyez sur un bouton pour revenir
