Marque	FABER
Modèle	KALEIDOS PLUS
Type de produit	Hotte aspirante décorative suspendue (îlot)
Poids	18 kg
Alimentation électrique	230 V ~ 50 Hz
Mode d'évacuation	Aspirante (extérieure) ou filtrante (recirculation avec filtres à charbon)
Distance minimale plan de cuisson	650 mm
Course verticale maximale	900 mm (version filtrante), 750 mm (version aspirante)
Commandes	Poussoirs sur hotte + télécommande (pile CR2032 non fournie)
Fonctions moteur	Marche/Arrêt, vitesses variables, mode Intensive (6 min), Delay arrêt différé (30 min), mode 24h (10 min/h pendant 24h)
Éclairage	Ampoules G9 (non fournies) - basse consommation 9 W
Filtre à graisse	Métallique, lavable au lave-vaisselle, à nettoyer tous les 2 mois
Filtre à charbon anti-odeur	Non lavable, à remplacer tous les 4 mois environ
Matériaux	Acier et verre (selon version)
Sécurité	Microswitch de fin de course, protection contre surcharge (clignotement lent), distance de sécurité minimale
Installation	Au plafond ou étagère, fixation par plaque support et câbles en acier

FOIRE AUX QUESTIONS - KALEIDOS PLUS FABER

Comment installer la hotte KALEIDOS PLUS ?

L'installation doit être réalisée par un technicien compétent. Fixez la plaque support au plafond à l'aide des chevilles et vis fournies, en respectant une distance de 650 mm minimum avec le plan de cuisson. Connectez les câbles d'alimentation et la sortie d'air si version aspirante. Montez le corps de hotte en utilisant les 4 câbles et le cliquet de fin de course. Nivelez la hotte avant de serrer les pommeaux de sécurité.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance de sécurité minimale est de 650 mm. Si la plaque de cuisson est à gaz et que ses instructions spécifient une distance supérieure, respectez celle-ci impérativement.

Comment nettoyer le filtre à graisse métallique ?

Ouvrez le groupe d'éclairage en tirant sur l'encoche. Retirez le filtre en le poussant vers l'arrière et en tirant vers le bas. Lavez-le au lave-vaisselle ou à la main avec du détergent. Laissez sécher avant de le remonter, la poignée visible vers l'extérieur. Nettoyez-le tous les 2 mois environ.

Quand faut-il remplacer le filtre à charbon anti-odeur ?

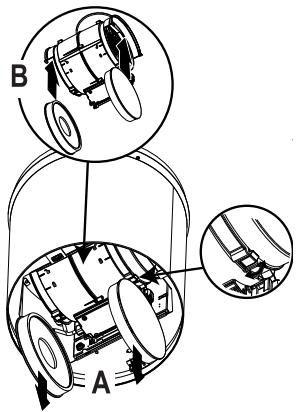

Le filtre à charbon actif n'est ni lavable ni régénérable. Remplacez-le tous les 4 mois environ, ou plus fréquemment en cas d'utilisation intensive. Pour le remplacer, ouvrez le groupe d'éclairage, retirez le filtre à graisse, puis les filtres à charbon saturés (clipser les nouveaux). Remontez le tout.

Que faire si la hotte ne descend pas ou ne remonte pas ?

Vérifiez d'abord que le fusible (situé dans le groupe d'éclairage) est correct et non grillé. Assurez-vous que la hotte est de niveau et que les quatre câbles sont également tendus (le câble avant gauche ne doit pas être plus lâche). Si le problème persiste, contactez le service après-vente.

Comment utiliser la télécommande de la hotte ?

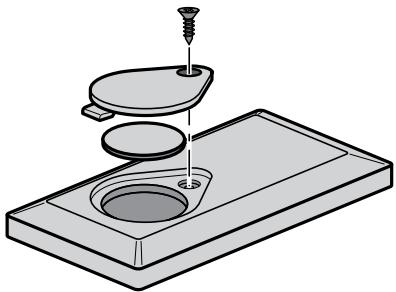

La télécommande fonctionne avec une pile CR2032 (non fournie). Elle permet de commander le moteur (marche/arrêt, descente/montée), les lumières, les vitesses, et les fonctions spéciales (Intensive, Delay, 24h). Ne pas exposer la télécommande à la chaleur.

Que signifient les clignotements de la led T1 ?

Un clignotement lent (toutes les 2 secondes) indique un dépassement du seuil d'absorption de courant : vérifiez qu'aucun obstacle ne bloque le mouvement. Un clignotement rapide (toutes les 250 ms) signale l'intervention du microswitch de sécurité en ouverture : contactez le service après-vente.

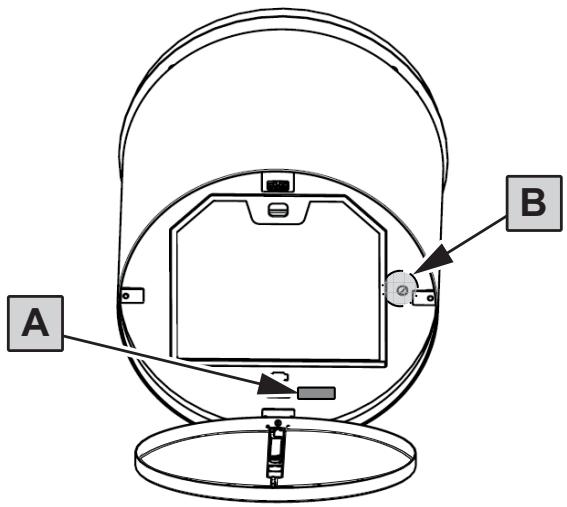

Comment remplacer les ampoules d'éclairage de la hotte ?

Les ampoules sont de type G9 (non fournies). Pour le remplacement, contactez le service après-vente. Ouvrez le groupe d'éclairage en tirant sur l'encoche, puis remplacez l'ampoule défaillante par une neuve de même type et puissance (pour Kaleidos : basse consommation 9W).

Puis-je utiliser la hotte en version filtrante sans évacuation extérieure ?

Oui, la hotte peut fonctionner en version filtrante avec recirculation intérieure. Dans ce cas, vous devez installer des filtres à charbon anti-odeur (non fournis avec la hotte) et vous assurer que l'air est rejeté dans la pièce. La course maximale du corps mobile est alors de 900 mm.

Comment activer la fonction Intensive ou Delay ?

La fonction Intensive s'active uniquement lorsque la hotte est descendue et que les fonctions Delay ou 24h ne sont pas actives. Appuyez sur la touche correspondante ; la vitesse intensive fonctionne pendant 6 minutes puis revient à la vitesse précédente. La fonction Delay s'active en appuyant brièvement sur la touche : elle arrête la hotte (moteur et lumières) après 30 minutes. Désactivez-la en rappuyant sur la même touche ou en éteignant le moteur.

MODE D'EMPLOI KALEIDOS PLUS FABER

Manuel d'Instructions

SOMMAIRE

FR

CONSIGNES DE SÉCURITÉ.... 3

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.
• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

⚠ AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

⚠ AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.

• Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠ Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.

- Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole 📁 marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

Composants (Modèle Zoom)

Réf.	Q.té	Composants du produit
1	1	Corps hotte équipé de : Commandes, lumière, filtres, moteur.
2	1	Plaque support hotte
4	1	Passe-câble
14	1	Cliquet fin de course
Réf.	Q.té	Composants de l'installation
11	4	Chevilles ø 10
12h	4	Vis M5 x 70
12g	1	Vis pour cliquet
	Q.té	Documentation
	1	Manuel d'instructions

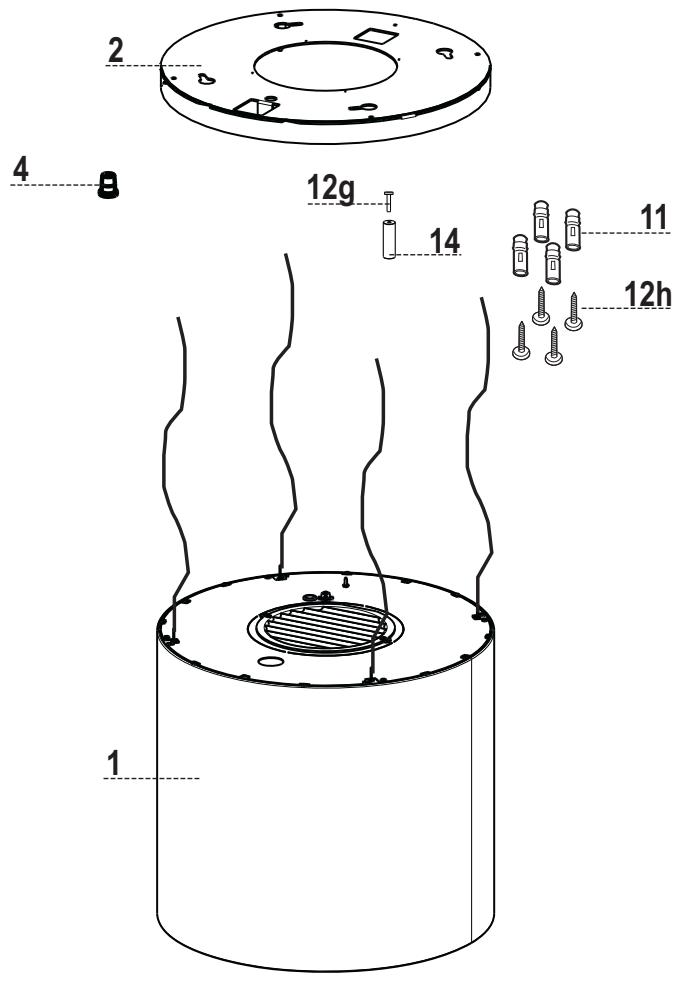

ZOOM (15 Kg)

2 4 8 12g 14 11 12h 1

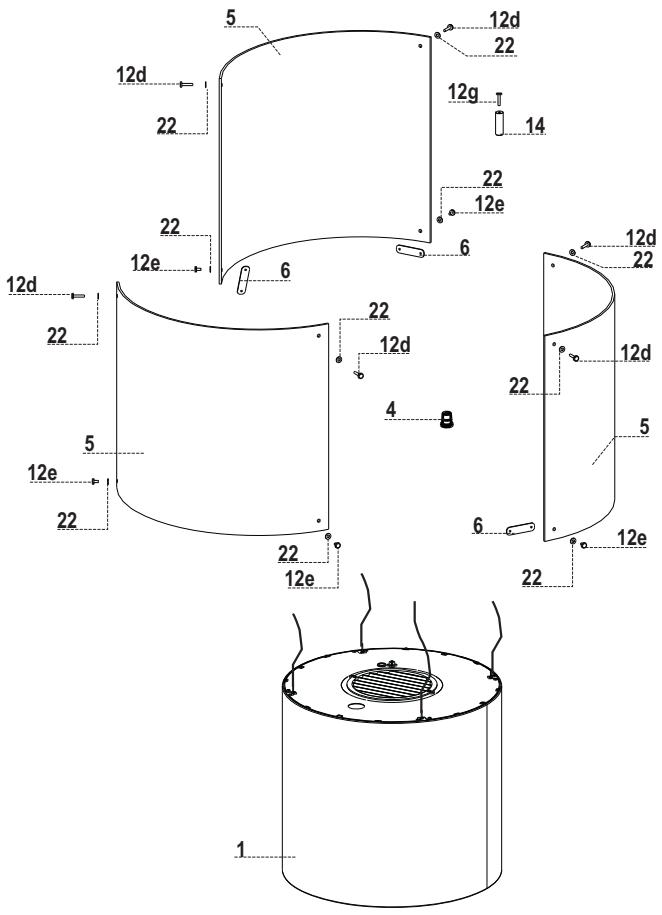

Composants (Modèles Chic-Vanilla)

Réf.	Q.té	Composants du produit
1	1	Corps hotte équipé de : Commandes, lumière, filtres, moteur.
2	1	Plaque support hotte (avec douille)
4	1	Passe-câble
5	3	Vitres
6	3	Plaques fixation vitre
14	1	Cliquet fin de course
Réf.	Q.té	Composants de l'installation
11	4	Chevilles ø 10
12h	4	Vis M5 x 70
12d	6	Vis M4 x 20
12e	6	Vis M4 x 10
12g	1	Vis pour cliquet
22	12	Rondelles en caoutchouc
	Q.té	Documentation
	1	Manuel d'instructions

CHIC / VANILLA (30 Kg)

2 11 12h

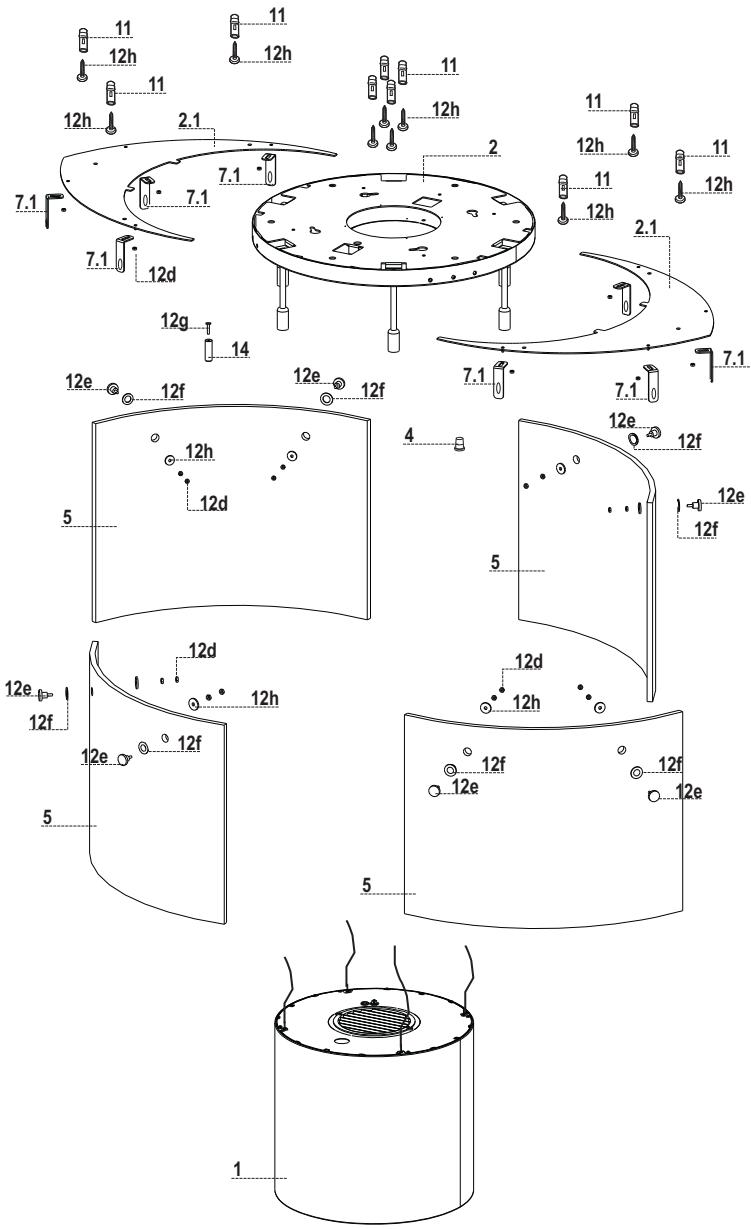

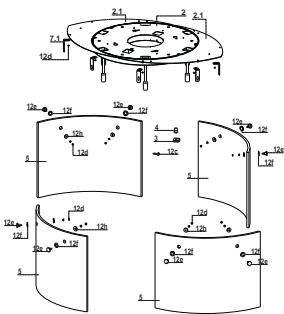

Composants (Modèles Nest)

Réf.	Q.té	Composants du produit
1	1	Corps hotte équipé de : Commandes, lumière, filtres, moteur.
2	1	Plaque support hotte (avec douilles)
2.1	2	Rallonge plaque support hotte
4	1	Passe-câble
5	4	Vitres (Vitres produits manuellement)
14	1	Cliquet fin de course
Réf.	Q.té	Composants de l'installation
7.1	8	Étriers fixation vitre avec bague
11	10	Chevilles ø 10
12h	10	Vis M5 x 70
12d	24	Écrou M4 (fixation brides à la rallonge de la plaque)
12e	8	Pommeaux fixation vitre
12f	8	Garnitures protection vitre
12g	1	Vis pour cliquet
12h	8	Garnitures protection vitre
	Q.té	Documentation
	1	Manuel d'instructions

NEST (39 Kg)

Composants (Modèle Vertigo)

Réf.	Q.té	Composants du produit
1	1	Corps hotte équipé de : Commandes, lumière, filtres, moteur.
2	1	Plaque support hotte (avec douilles)
4	1	Passe-câble
5	1	Vitres ou panneaux d'un autre matériel
14	1	Cliquet fin de course
Réf.	Q.té	Composants de l'installation
11	4	Chevilles ø 10
12h	4	Vis M5 x 70
12d	4	Pivot/Vis chromée de fixation vitre
12g	1	Vis pour cliquet
	Q.té	Documentation
	1	Manuel d'instructions

VERTIGO (20 Kg)

2 4 8 12g 14 11 12h 12d 12d 12d 5 1

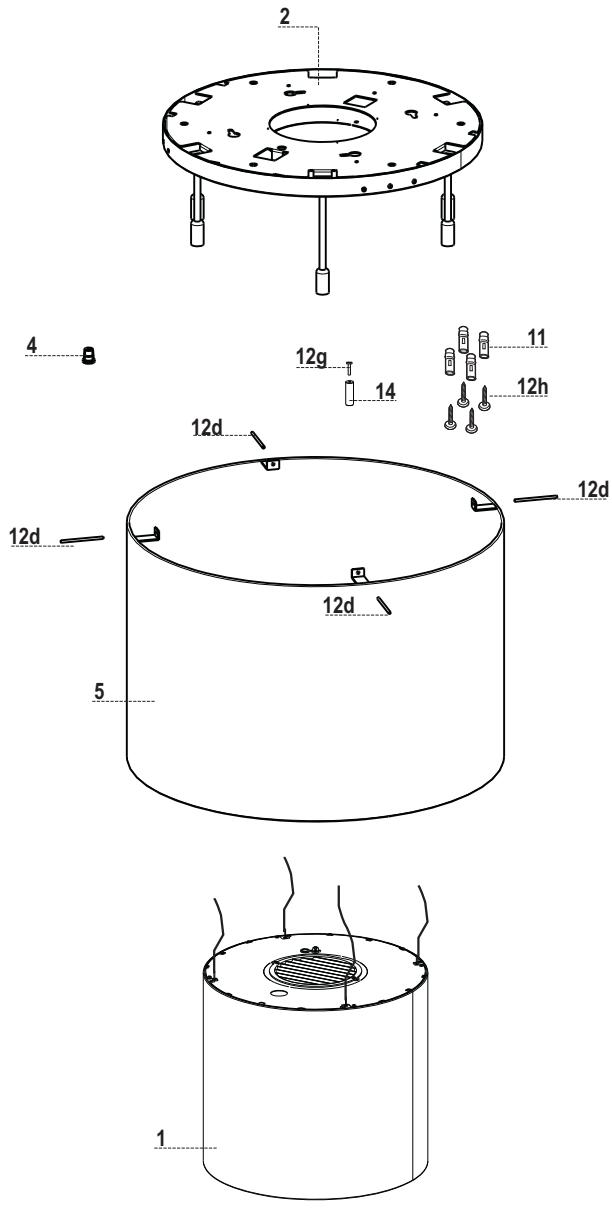

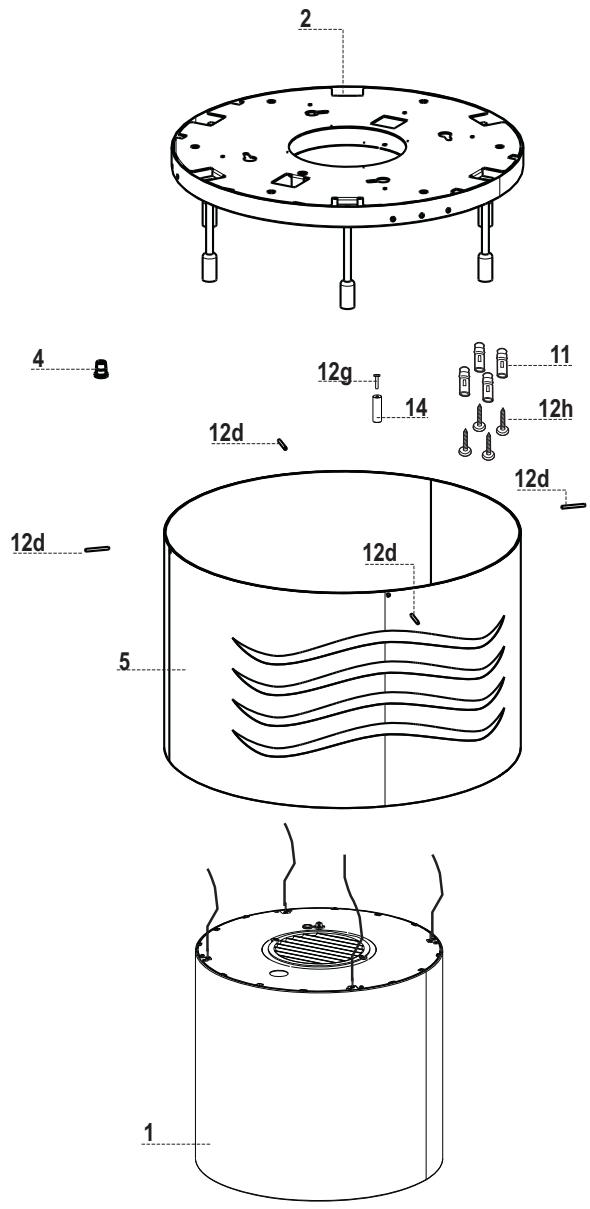

Composants (Modèle Kaleidos)

Réf.	Q.té	Composants du produit
1	1	Corps hotte équipé de : Commandes, lumière, filtres, moteur.
2	1	Plaque support hotte (avec douilles)
4	1	Passe-câble
5	1	Vitres ou panneaux d'un autre matériel
14	1	Cliquet fin de course
Réf.	Q.té	Composants de l'installation
11	4	Chevilles ø 10
12h	4	Vis M5 x 70
12d	4	Pivot/Vis chromée de fixation vitre
12g	1	Vis pour cliquet
	Q.té	Documentation
	1	Manuel d'instructions

KALEIDOS (18 Kg)

2 4 12g 14 11 12h 12d 12d 12d 5 1

Composants (Modèle Luxia)

Réf.	Q.té	Composants du produit
1	1	Corps hotte équipé de : Commandes, lumière, filtres, moteur.
2	1	Plaque support hotte (avec douilles)
4	1	Passe-câble
5	1	Vitres
14	1	Cliquet fin de course
Réf.	Q.té	Composants de l’installation
11	4	Chevilles ø 10
12h	4	Vis M5 x 70
12d	4	Pivot/Vis chromée de fixation vitre
12g	1	Vis pour cliquet
	Q.té	Documentation
	1	Manuel d'instructions

LUXIA (30 Kg)

Cette hotte est prévue pour être installée au plafond/étagère, au-dessus (650 mm min.) d'un plan de cuisson en îlot en :

• Version aspirante Évacuation à l'extérieur.
• Version filtrante Recirculation intérieure.

Attention : La hotte F-Light est un système composé de hotte + lustre, c'est pourquoi il faudra prévoir deux câblages électriques séparés, un pour la hotte et un pour le lustre.

Le modèle Zoom est sans lampadaire.

Séquence opérations d'installation

• Préparation à l'installation
• Perçage plafond/étagère et fixation plaque de support
• Connexions
  • Montage du corps de hotte
• Contrôle fonctionnel
• Élimination des emballages

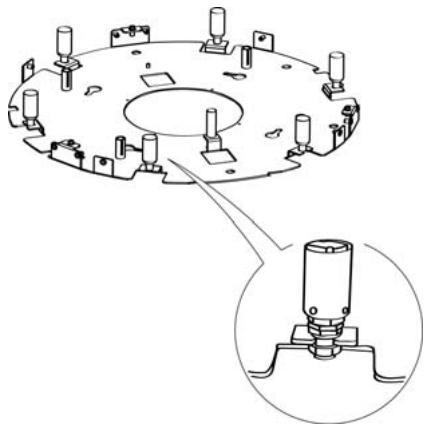

Montage cliquet fin de course

• Desserrer les 3 vis qui unissent les parties de la plaque (de différentes formes et/ou dimensions) à l'aide de la clé fournie.
• Prendre le cliquet et le fixer à la plaque sur l'étrier avec la vis fournie, dans la position indiquée dans la figure.
• Si présents, prendre les douilles et les emboîter sur les étriers prévus, reconnaissables à leur forme fourchues sur l'extrémité.

Attention : ne pas couper les colliers qui fixent les fils.

• Serrer la vis de fixation des douilles à l'étrier, de manière à prendre ce dernier entre les 2 rondelles.
• Le modèle Zoom est sans lampadaire.

Perçage plafond/étagère et fixation plaque

PERÇAGE PLAFOND/ÉTAGÈRE

• À l'aide d'un fil à plomb ramener sur le plafond/étagère de support le centre du plan de cuisson.

• Appuyer la plaque sur le plafond/étagère, en veillant à ce que le cliquet fin de course que vous venez de monter soit maintenu en position frontale par rapport à l'installateur et au plan de cuisson (ne confondez pas le cliquet fin de course avec les 4 autres de fixation des câbles en acier pour le déplacement de la hotte).
  • Marquer les centres des trous de la plaque.
  • Percer les points suivants :

• Plafond en béton massif : selon les chevilles pour béton employées.

• Plafond en béton et chambre à air, avec une épaisseur résistante de 20 mm : Percer ø 10 mm (insérer tout de suite les chevilles 11 fournies).
• Plafond en poutres de bois : selon les vis pour bois employées (non fournies).
• Étagère en bois, avec une épaisseur résistante de 15 mm : Percer 7 mm.
• Passage du câble électrique d'alimentation : Percer 10 mm.

(Attention : en cas de hotte munie d'un lustre, il y aura une ligne électrique directe pour l'alimentation de la hotte et une ligne avec interrupteur pour le lustre).

- Sortie air (version aspirante) : selon le diamètre de la liaison au tuyau de l'évacuation extérieure.

- Serrer en diagonale et en laissant 4-5 mm du plafond les deux vis :

• pour béton massif, les chevilles pour béton, non fournies.
• pour béton avec chambre à air, avec une épaisseur résistante d'environ 20 mm, vis 12h fournies.
• pour poutres de bois, vis pour bois, non fournies.
• pour étagères de bois, vis avec rondelles et écrous non fournies.

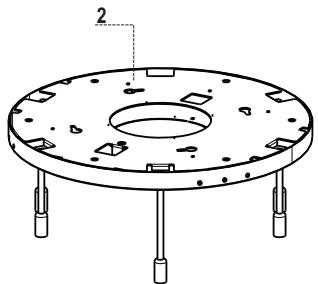

FIXATION PLAQUE

• Soulever la plaque de fixation en veillant à ce que le cliquet fin de course soit positionné frontalement.
• Emboîter les trous sur les deux vis précédemment prévues au plafond et tourner jusqu'au centre du trou de réglage.
• Serrer les deux vis et visser les deux autres fournies ; avant de serrer définitivement les vis vous pouvez effectuer des réglages en tournant la pièce, en faisant attention à ce que les vis ne sortent pas du siège du trou de réglage.
• La fixation doit être sûre aussi bien par rapport au poids de la hotte qu'aux contraintes provoquées par des poussées latérales occasionnelles à l'appareil monté. À la fin de la fixation, vérifier que la plaque est stable.
• Au cas où le plafond ne serait pas suffisamment robuste dans le point de suspension, l'installateur devra le renforcer à l'aide de plaques et de contre-plaques opportunes ancrées sur des parties structurellement résistantes.

• Prendre les 2 rallonges 2.1 et les accrocher dans les trous prévus à cet effet de la plaque 2 déjà montée.
  • Marquer les centres des trous des plaques.
• Retirer les rallonges.
• Percer 10 mm (insérer tout de suite les chevilles 11 fournies).
• Accrocher de nouveau les rallonges et les fixer avec les vis 12h fournies.

2.1 12h 11 11 2.1 12h

2.1 2 2.1

CONNEXION CÂBLES HOTTE-PLAQUE

N.B. Avant de commencer l'installation, il est nécessaire d'amener la hotte à une hauteur d'au moins 650 mm du plan de cuisson, avec un support ou en se faisant aider par une seconde personne.

Cette mesure est fondamentale, puisque les câbles de la hotte devant être branchés à la plaque montée au plafond, il est impératif d'éviter que le poids de la hotte puisse peser sur la structure.

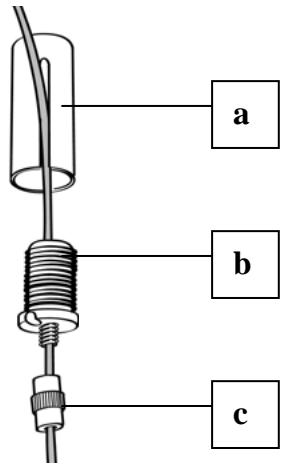

- Le système de fixation des 4 câbles est formé de 3 parties :

• cliquet fileté (a) déjà monté sur la plaque au plafond.
• Vis serre-câble (b) fournie.
• Pommeau de sécurité (c) fourni.

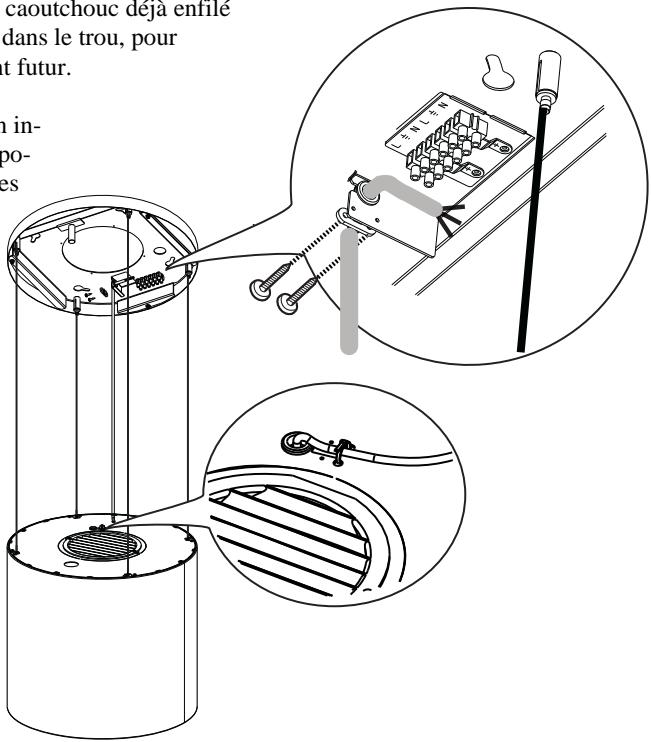

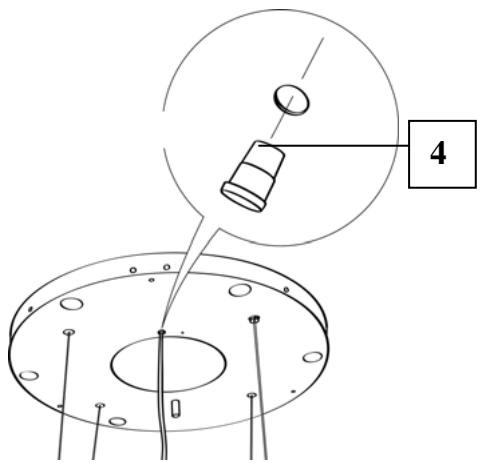

- Insérer le passe-câble 4 dans le trou sur le couvercle plaque et y passer le câble d'alimentation de la hotte.

Attention : ne pas casser ni retirer le collier qui fixe le câble d'alimentation de la hotte.

a b c

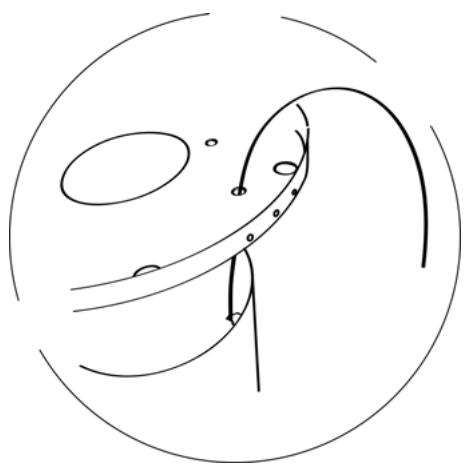

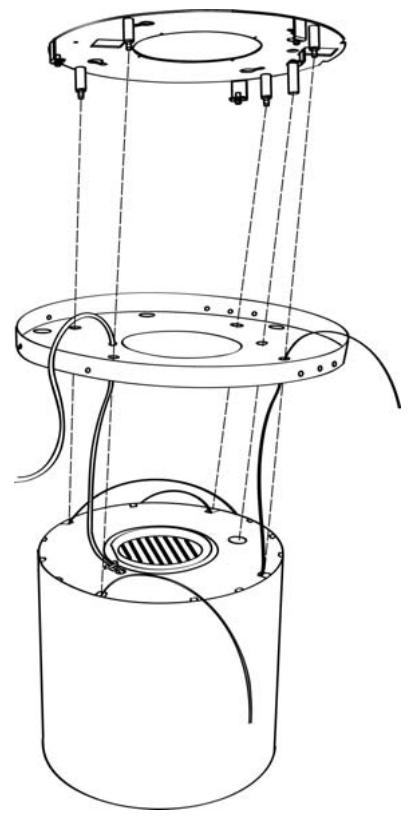

- Passer les 4 câbles (accrochés au corps de la hotte) dans leurs trous correspondants sur le couvercle plaque précédemment démonté.

- Faire attention au sens d'orientation de la plaque fixée au plafond (le cliquet de fin de course de la plaque possède son trou correspondant sur le couvercle plaque et sur le corps hotte).

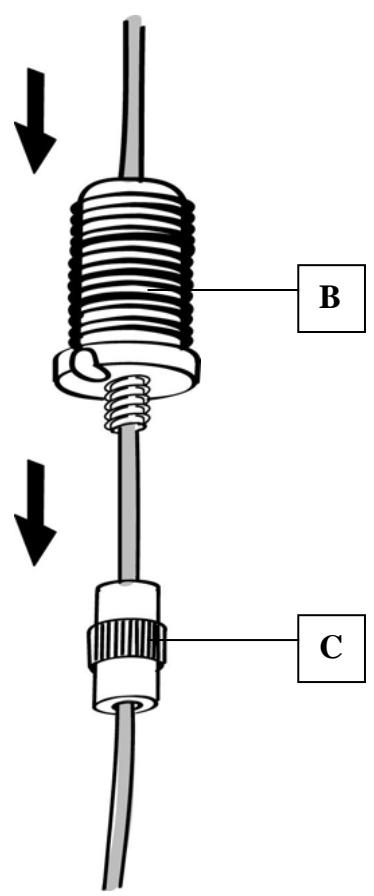

B C

• Enfiler les pommeaux de sécurité (c) sur leurs câbles correspondants, en veillant à ce que le filetage soit orienté vers le haut.
• Enfiler les vis serre-câble (b) sur leurs câbles correspondants.

- Faire passer les câbles dans les trous des cliquets filetés (a) et serrer les vis serre-câble (b) à ces mêmes cliquets.

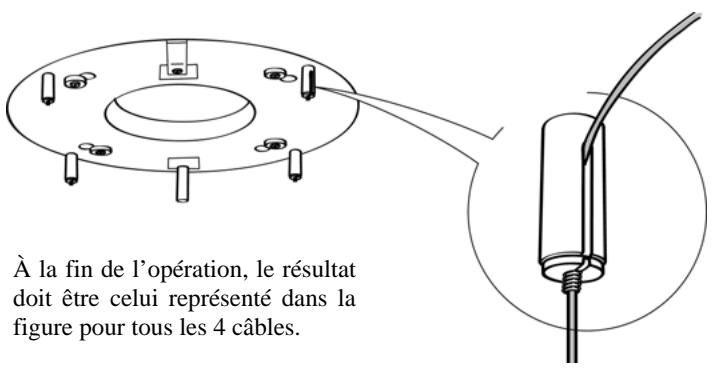

À la fin de l'opération, le résultat doit être celui représenté dans la figure pour tous les 4 câbles.

- À la fin de l'opération, le résultat doit être celui représenté dans la figure pour tous les 4 câbles.

- Maintenant, les 4 câbles sont reliés à la plaque.

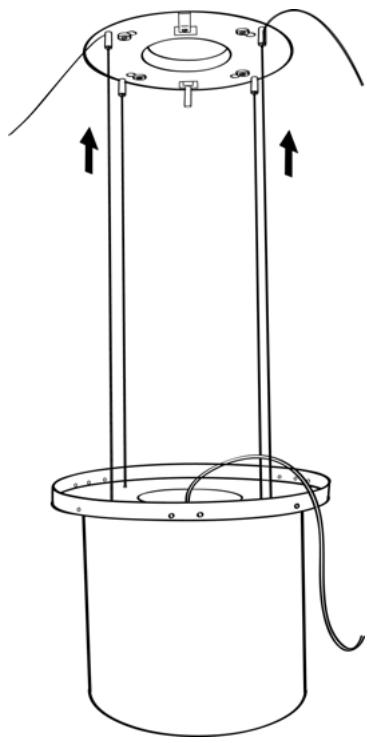

Mettre les câbles sous tension en les poussant vers le haut de manière à ce qu'ils coulissent dans la vis serre-câble et hors du trou du cliquet fileté.

Cela est possible car le système présent dans la vis serre-câble permet au câble de coulisser dans un seul sens à son intérieur, en bloquant le coulissement dans l'autre sens.

Veiller à ce que les câbles aient tous la même longueur pour faciliter l'opération de nivellement final.

Le cable avant gauche ne doit pas être plus lâche que les autres.

NIVELLEMENT DE LA HOTTE

• Il est nécessaire d'effectuer le nivellement du corps mobile de la hotte pour permettre le fonctionnement correct du mouvement.
• Pour niveler la hotte intervenir sur les cliquets de sécurité.

- Appuyer un niveau sur la hotte.

• Pour débloquer le mouvement du câble, exercer une pression vers le haut, sur les pommeaux de sécurité. Insérer ou extraire le câble de la vis serre-câble pour effectuer les réglages qui permettent de niveler le corps mobile de la hotte.
• Après avoir nivelé la hotte selon nécessité, serrer les pommeaux de sécurité.

• Vérifier que tous les 4 câbles de soutien sont tendus.
• Vérifier que tous les 4 câbles de soutien n'ont subi aucun dommage durant l'installation.
• N'oubliez pas que la distance minimum entre la hotte et le plan de cuisson de la cuisine doit être de 650 mm.
• Le corps mobile (corps hotte) doit avoir une course d'au maximum 900 mm en configuration filtrante et de 750mm avec l'installation du kit d'aspiration.

Connexions

SORTIE AIR VERSION ASPIRANTE

Pour l'installation de la hotte version aspirante, voir les instructions contenues dans le kit d'aspiration spécifique pour la hotte.

SORTIE DE L'AIR VERSION FILTRANTE

• Ouvrir le groupe d'éclairage en le tirant sur l'encoche prévue à cet effet.
  • Retirer le filtre à graisse.
• S'assurer de la présence des filtres anti-odeur à charbon actif.

FIXATION DU CÂBLE D'ALIMENTATION

• Tendre le câble d'alimentation et le fixer à la bride sur la plaque de plafond, en utilisant la languette déjà montée avec 2 vis.
• Emboîter le passe-câble en caoutchouc déjà enfilé sur le câble d'alimentation dans le trou, pour éviter tout endommagement futur.
• Brancher la hotte à l'alimentation de secteur en intercalant un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.
• Retirer les filtres à graisse (voir par. « Entretien ») et s'assurer que le connecteur du câble d'alimentation est correctement branché dans la prise de l'aspirateur.
• À ce point, vous pouvez couper le collier qui bloque le câble d'alimentation au corps de hotte.

- Vous pouvez maintenant effectuer le branchement électrique de la hotte et, si présent, du lustre, à leurs lignes de courant respectives.

caoutchouc déjà enfilé dans le trou, pour t futur. in- oo- es

MONTAGE DU COUVERCLE DE LA PLAQUE

- Fermer la plaque avec le couvercle plaque, à l'aide des vis précédemment retirées et de la clé fournie.

• Prendre les lampes et les enfiler dans les douilles.
• Les enfiler seulement jusqu'au fond, sans les serrer.
• Fixer les vitres 5 à la plaque avec les vis 12d et les rondelles 22 dans la partie supérieure.
• Fixer les vitres entre elles dans la partie inférieure en utilisant les plaques de fixation de la vitre 6 avec les vis 12e et les rondelles 22

12d 22 5 12e 22 2 6 22 12d 12e

MONTAGE VITRES MODÈLE NEST

• Prendre les lampes et les enfiler dans les douilles.
• Les enfiler seulement jusqu'au fond, sans les serrer.
• Fixer les équerres 7.1 à la plaque avec les écrous 12d.
• Insérer la garniture 12f dans le pommeau 12e, enfiler ensuite le verre 5 et l'autre garniture 12h, en fixant le tout avec un écrou 12d.
• Enfiler l'extrémité du pommeau 12e dans la fente des équerres 7.1 et fixer le tout avec le deuxième écrou 12d.
• Desserrer les écrous 12d serrés sur la bride pour effectuer de petits réglages du verre.

• Prendre les lampes et les enfiler dans les douilles.
• Les enfiler seulement jusqu'au fond, sans les serrer.
• Fixer la vitre (ou autre matériau) 5 aux équerres, avec les pommeaux de fixation 12d

Tableau des commandes

L T1

Touche	Fonction	Affichage
L	Allume/Éteint les lumières	-
T1	Hotte basseAppuyer pendant 2 secondes pour remonter la hotte.Appui bref On/Off moteur	Branché/Débranché
	Hotte hautePremier appui : La hotte descend.Deuxième appui : Stop hotte.À la fin du mouvement, le moteur se branche à la deuxième vitesse.	Débranché/Débranché

Attention : Les commandes de la hotte commandent uniquement les fonctions de la hotte, le lustre possède une alimentation et un interrupteur complètement indépendants de la hotte.

L'électronique reconnaît deux types d'anomalies et donne le signal correspondant

Led T1
Clignotement lent	Dépassement du seuil d’absorption de courant:En présence d’une condition de surcharge, l’anomalie est signalée par le clignotement, toutes les 2 secondes, de la led T1 située sur le clavier. Vérifier l’absence de tout empêchement durant le mouvement de la hotte. Ce signalement demeure actif jusqu’à ce qu’une nouvelle commande d’ouverture/fermeture de la hotte soit donnée.
Clignotement rapide	Intervention du microswitch de sécurité en ouverture:En cas d’intervention du microswitch de sécurité, l’anomalie est signalée par le clignotement rapide de la led T1 (toutes les 250ms), indiquant que la hotte a dépassé le fin de course...... Contacter le service après vente!En présence de cette anomalie, l’accès aux fonctions de la hotte (lumières et moteur) est toujours possible. Si le moteur est branché, la led T1 continuera à clignoter, signalant que l’anomalie est toujours présente.

TÉLÉCOMMANDE

Cet appareil peut être commandé via une télécommande, alimentée avec une batterie 3 V type CR2032 (non fournie).

• Ne pas ranger la commande à proximité de sources de chaleur.
• Ne pas jeter les batteries dans la nature, mais les déposer dans les bornes de collecte.

Tableau des commandes

		Branche/Débranche le moteur.	-
		Hotte fermée:- En appuyant brièvement sur la touche la hotte commence à descendre- À la pression suivante, elle s’arrête.Lorsque le mouvement est terminé, le moteur se branche à la 2^ème vitesse.	-
		Hotte ouverte:- Appuyer pendant 2 secondes pour activer le mouvement de remontée qui s’arrête avec le fin de course.- Appuyer (brièvement) pour arrêter le mouvement (avant le fin de course).- Appuyer encore brièvement, on/off moteur.- Garder appuyé pendant 2 secondes pour activer le mouvement de remontée.- Si le moteur est branché, d’abord le moteur s’arrête, puis le moteur démarre.	-
		-	-
	%	-	-
		Branche/Débranche les lumières de la hotte.	-
	[17M40]	INTENSIVE- Activable seulement lorsque la hotte est descendue et lorsque ledelayou le 24h ne sont pas actifs.- Active la vitesse intensive à partir de n’importe quelle vitesse.Pour la débrancher, appuyer de nouveau sur cette même touche ou éteindre le moteur.- La vitesse intensive est temporisée à 6 minutes. À la fin des 6 minutes le système retourne automatiquement à la vitesse précédemment programmée.	La led présente sur la touche moteur (des commandes hotte)clignote 1 fois par seconde).
	[20M30]	Appuyer brièvement sur la fonction Delay :Activable seulement lorsque l’Intensiveou le 24h ne sont pas actifs.Branche et débranche le mode d’arrêt total de la hotte (moteur+lumières) après 30 minutes :Pour invalider le Delay, appuyer de nouveau sur la même touche ou éteindre le moteur.	La led présente sur la touche moteur (des commandes hotte)clignote toutes les 0,5 seconde).
		Appuyer pendant 2 sec sur la fonction 24h :Activable seulement lorsque l’Intensiveou leDelayne sont pas actifs.Branche et débranche la fonction 24 pendant 10 minutes par heure, pendant 24 heures. À l’expiration, la fonction se désactive.	La led présente sur la touche moteur (des commandes hotte)clignote toutes les 2 secondes).
	[24M41]	Augmente la vitesse du moteur.	-
	[24M42]	Diminue la vitesse du moteur.	-

Filtre à graisse métallique

Il est lavable même au lave-vaisselle. Il doive être lavé environ tous les 2 mois d'utilisation ou plus fréquemment en cas d'utilisation particulièrement intensive.

NETTOYAGE FILTRE À GRAISSE MÉTALLIQUE

• Ouvrir le groupe d'éclairage en le tirant sur l'encoche prévue à cet effet.
• Retirer le filtre, en le poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
• Laver le filtre en évitant de les plier et les laisser sécher avant de les remonter.
• Le remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.
  • Refermer le groupe d'éclairage.

Filtres anti-odeur à charbon actif (version filtrante)

Il n'est ni lavable ni régénérable, le remplacer après environ 4 mois d'utilisation ou plus fréquemment en cas d'utilisation particulièrement intense.

REMLACEMENT

• Ouvrir le groupe d'éclairage.
  • Retirer le filtre à graisse.
• Enlever les filtres anti-odeur à charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres, comme indiqué (B).
• Remonter le filtre à graisse et le groupe d'éclairage.

B A

Éclairage

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).

Éclairage lustre

Chic	G9 – Basse consommation 9W
Vanilla	G9 – Basse consommation 9W
Luxia	G9 – Haute consommation 40W
Kaleidos	G9 – Basse consommation 9W
Nest	G9 – Haute consommation 40W
Vertigo	G9 – Basse consommation 9W

Attention: Lampes ne sont pas fournis.

• Ouvrir le groupe d'éclairage en le tirant sur l'encoche prévue à cet effet.
• Appliquer sur la hotte l'étiquette, indiquant le type de lustre, de la manière indiquée dans la figure (Réf. A).

A B

Marche à suivre en cas d'anomalies du mouvement

1. Vérifier que le fusible est correctement inséré et qu'il n'est pas brûlé. S'il y a lieu de le remplacer, ouvrir le groupe d'éclairage et desserrer le porte-fusible en le remplaçant par un autre présentant les mêmes caractéristiques (Réf. B).
2. Vérifier que le corps-hotte est installé au bon niveau (l'utilisation d'un niveau est conseillé).
3. Vérifier que les quatre câbles sont tous tendus de la même manière. Le câble avant gauche ne doit pas être plus lâche que les autres. Si les opérations précédentes n'ont pas résolu le problème, contacter l'Assistance Technique.

CE
