| Type de produit | Contrôleur pour système de maison intelligente |
| Marque | Bosch |
| Modèle | SMART HOME (Home Controller AA) |
| Dimensions (L × H × P) | 135 mm x 120 mm x 35 mm |
| Poids | 190 g |
| Alimentation électrique | Cordon secteur (typique 400 mA, max. 1,2 A) |
| Connectivité | LAN (Ethernet RJ45), USB, radio 868 MHz / 2,4 GHz |
| Portée radio en champ libre | >100 m |
| Fonctions principales | Centralise les composants, pilote via l'app, mises à jour automatiques, données stockées localement |
| Classe de protection | IP30 |
| Température de fonctionnement | +5 °C à +40 °C |
| Humidité de l'air admissible | 15% à 85% |
| Contenu de l'emballage | Contrôleur, cordon secteur, câble réseau, support mural, 2 chevilles, 2 vis, autocollant code QR |
| Montage | Horizontal ou mural via support fourni |
| Sécurité des données | Données enregistrées localement, pas dans le cloud |
| Réinitialisation | Bouton de réinitialisation au dos |
| Mises à jour | Automatiques via Internet |
| Entretien et nettoyage | Éviter la poussière, l'exposition au soleil ou au rayonnement thermique |
| Informations réglementaires | Conforme directives 1999/5/CE et 2014/53/UE, déclaration sur www.bosch-smarthome.com |
FOIRE AUX QUESTIONS - SMART HOME BOSCH
Questions des utilisateurs sur SMART HOME BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Maison intelligente au format PDF gratuitement ! Retrouvez votre notice SMART HOME - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SMART HOME de la marque BOSCH.
MODE D'EMPLOI SMART HOME BOSCH
Notice d'utilisation du contrôleur
Bienvenue dans votre maison intelligente !
Download on the
App Store
GET IT ON
Google Play
Il est impératif de télécharger l'app Bosch Smart Home !
L'app Bosch Smart Home est nécessaire pour l'installation et la configuration de votre contrôleur Bosch Smart Home et de tous les autres composants Smart Home. Assurez-vous également d'avoir une connexion Internet ainsi que d'un routeur Wifi avec un port LAN disponible.
Configurez votre produit en seulement 3 étapes
Démarrer l'appli Bosch Smart Home
Brancher le contrôleur Bosch Smart Home et le raccorder au routeur Wi-Fi
Scanner le code QR situé à l'arrière du contrôleur ou sur l'autocollant joint
Pour simplifier l'installation de votre contrôleur Bosch Smart Home, regardez la vidéo explicative sur notre site Internet: www.bosch-smarthome.com/installation
Félicitations pour l'achat de ce contrôleur Bosch Smart Home. Il est le cœur du système de la maison intelligente.
Le contrôleur Bosch Smart Home vous permet de connecter entre eux tous vos composants Bosch Smart Home. Il se commande facilement et de partout depuis l'app Bosch Smart Home. Pour plus de confort, de sécurité et d'économie d'énergie.
Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit. L'équipe Bosch Smart Home
TABLE des matières
1.0 Description du produit...... 08 1.1 Utilisation conforme. 09 2.0 Contenu de l'emballage 10 3.0 Consignes de sécurité 12 3.1 Explication des symboles 12 3.2 Consignes de sécurité 13
4.0 Éléments d'affichage et d'utilisation 14 4.1 Vue d'ensemble du produit.... 14 5.0 Installation et mise en service. 16 5.1 Téléchargement de l'app 16 5.2 Installation du contrôleur 18 5.3 Programmation du contrôleur... 20 5.4 Ajout d'autres appareils 24
6.0 Montage 25 6.1 Montage mural 26 7.0 Indications sur le produit....28 7.1 Caractéristiques techniques.... 28 7.2 Déclaration de conformité 29 7.3 Défauts de transmission 30 7.4 Logiciel open-source 30 7.5 Protection de l'environnement et élimination des déchets 31
8.0 Autres informations 31
1.0 Description du produit
Le contrôleur, au cœur du système BOSCH Smart Home, rassemble les informations et organise la communication entre les différents composants. Grâce à une mise à jour automatique,
votre contrôleur est always à jour. Toutes les données système sont enregistrées localement dans l'appareil. La sécurité des données est ainsi garantie.
1.1 Utilisation conforme
Le produit ne peut être utilisé qu'en intérieur avec les composants d'origine Bosch Smart Home.
Respecter impérativement les consignes de sécurité et les instructions de cette notice et de l'app Bosch Smart Home afin de garantir une mise en service sûre. Tenir compte des caractéristiques techniques (voir p. 28). Éviter la poussière, l'exposition au soleil ou au rayonnement thermique.
N'apportez aucune modification au produit. Toute autre utilisation est considérée comme non-conforme. Nous déclinons toute responsabilité pour les dommages en résultat.
Contrôleur
Autocollant code QR
Support mural
2 chevilles, 2 vis
Cordélectrique
Câble réseau
Une connexion Internet ainsi qu’un routeur Wi-Fi du commerce avec un port LAN disponible sont indispensables pour l’utilisation du contrôleur et pour la mise en réseau de tous vos produits BOSCH Smart Home.
3.1 Explication des symboles
Attention!
Indication d'un danger.
Information importante!
Indications importantes.
3.2 Consignes de sécurité
Risque d'incendie causé par le courant électrique !
Un branchement électrique non conforme entraîne un risque d'incendie.
Utiliser le produit uniquement avec une fiche d'alimentation d'origine

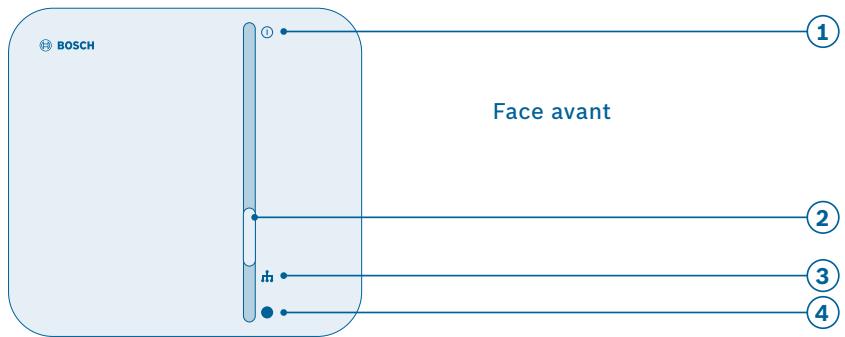

4.1 Vue d'ensemble du produit
| Pos. | Désignation | Explication |
| 1 | Voyant d'alimentation | Affichage de l'état de fonctionnement (On/Off) |
| 2 | Bouton de réglage | Procedure au réglage |
| 3 | Voyant réseau | Affichage de la connexion réseau |
| 4 | Voyant Internet | Affichage de la connexion Internet |
| 5 | Touché de réinitialisation | Pour réinitialiser l'appareil |
| 6 | Raccord USB | Raccordement d'un appareil USB |
| 7 | QR code | À flasher pour l'identification du contact |
| 8 | Raccordement réseau | Raccordement à un réseau LAN |
| 9 | Raccordement électrique | Branchement à l'alimentation électrique |
| LED | Explication |
| Rouge | Défaut |
| Blanc clignotant | Un processus ou une mise à jour est en cours |
| Blanc continu | Le processus ou la mise à jour est terminé(e) |
Avant de commencer
Il est impératif de télécharger l'app Bosch Smart Home! Elle vous sera nécessaire pour toute l'installation et la configuration.
| Pour apparèils Android | Pour apparèils Apple iOS |
| ► Appeler Google Play► Chercher « Bosch Smart Home »► Sélectionner l'app « Bosch Smart Home »► Appuyer sur « Installer » | ► Appelez l'App Store► Chercher « Bosch Smart Home »► Sélectionner l'app « Bosch Smart Home »► Appuyer sur « Installer » |
Accès wifi nécessaire
Pour le réglage du contrôleur, votre périphérique mobile avec l'app Bosch Smart Home doit être connecté au réseau Wi-Fi du routeur.
Pour simplifier l'installation de votre contrôleur Bosch Smart Home, regardez la vidéo explicative sur notre site Internet : www.bosch-smarthome.com/installation

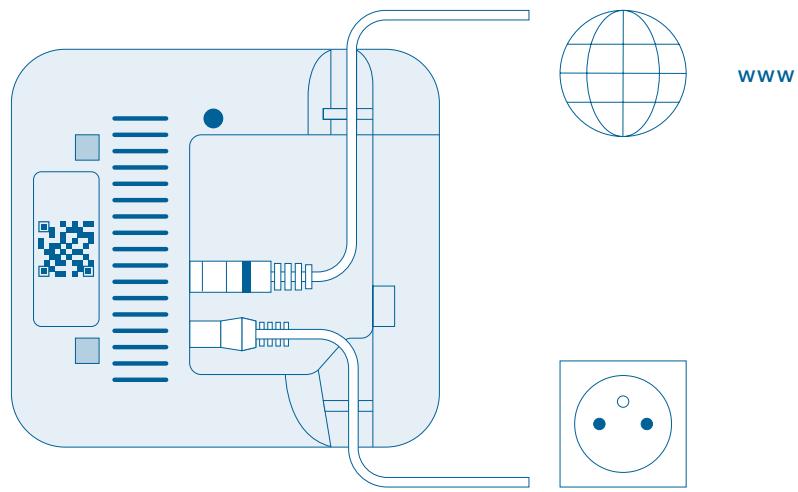

5.2 Installation du contrôleur
Brancher le câble réseau au contrôleur à un port LAN disponible du routeur Wi-Fi. Relier ensuite le contrôleur à la prise électrique.
Les LED indiquent l'initialisation du démarrage en clignotant (voir tableau).
Lors de sa première connexion à Internet, le contrôleur recherche automatiquement des mises à jour de logiciel. Si une mise à jour est disponible, elle est téléchargée automatiquement par le contrôleur et installée. Ce processus peut durer jusqu'à 3 0 minutes. Il doit être terminé pour lancer la mise en service du contrôleur!
| État | LED |
| Démarrage | Les 3 LED s'allument en rouge pendant quelques secondes |
| Démarrage | Le voyant d'alimentation clignote en blanc : l'appareil démarre |
| Le voyant d'alimentation est allumé en blanc : l'appareil est démarré | |
| Connexion réseau | Le voyant réseau clignote en blanc : recherche d'une connexion réseau |
| Le voyant réseau est allumé en blanc : connexion réseau réussie | |
| Connexion Internet | Le voyant Internet clignote en blanc : recherche d'une connexion Internet1 |
| Le voyant Internet est allumé en blanc : connexion Internet réussie |
Après l'initialisation, le voyant Internet clignote pendant l'échange des données par la passerelle.
5.3 Programmation du contrôleur
Le contrôleur est le premier appareil de votre système à devoir être relié à l'app. Vous pouvez ensuite ajouter d'autres composants Bosch Smart
Home et agrandir votre système. Démarrez l'app et attendez que l'app détecte le contrôleur.
L'app vous guide ensuite pour effectuer l'installation. Une description détaillée est disponible dans la notice d'utilisation.

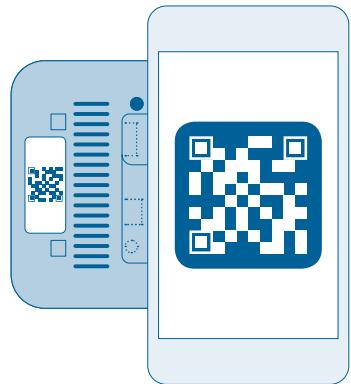

L'app va vous demander de scanner le code QR du produit.
Vous trouverez le code QR au dos du contrôleur et sur un autocollant dans l'emballage.

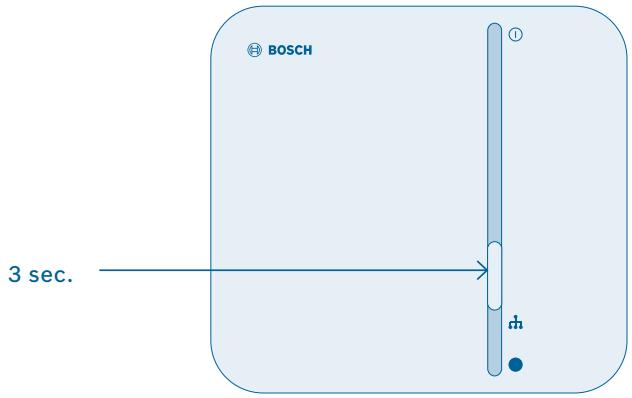

L'app va ensuite vous demander de presser le bouton de réglage du contrôleur pendant env. 3 secondes.
Voici les trois étapes suivantes dans l'app : Régalez-vous !
Enregistrement (définissez votre nom d'utilisateur et mot de passe) Configuration de l'accès à distance
L'app vous informe lorsque le réglage du contrôleur est terminé. Toutes les LED du contrôleur sont allumées en blanc.
5.4 Ajout d'autres appareils
Une fois l'installation du contrôleur terminée, vous pouvez ajouter d'autres composants à votre réseau BOSCH Smart Home.
Pour cela, suivre les consignes de la notice d'utilisation de l'appareil correspondant.

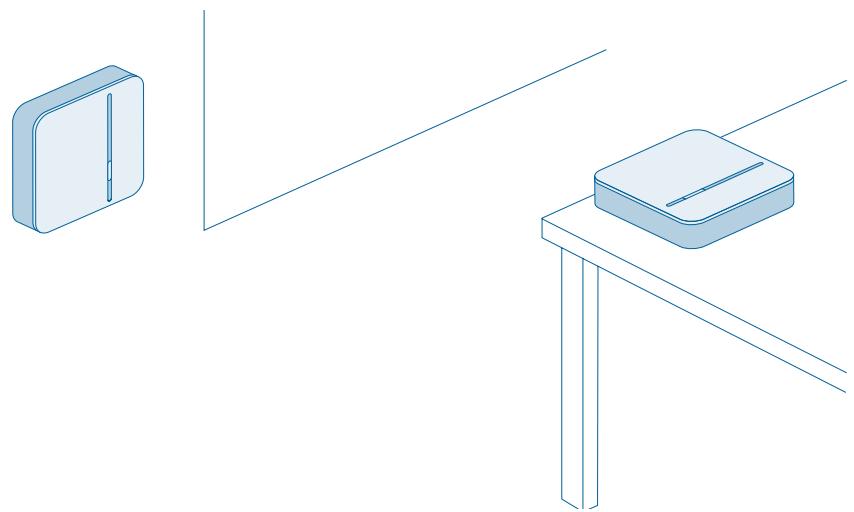

6.0 Montage
Le contrôleur peut être utilisé à l'horizontal ou monté au mur.

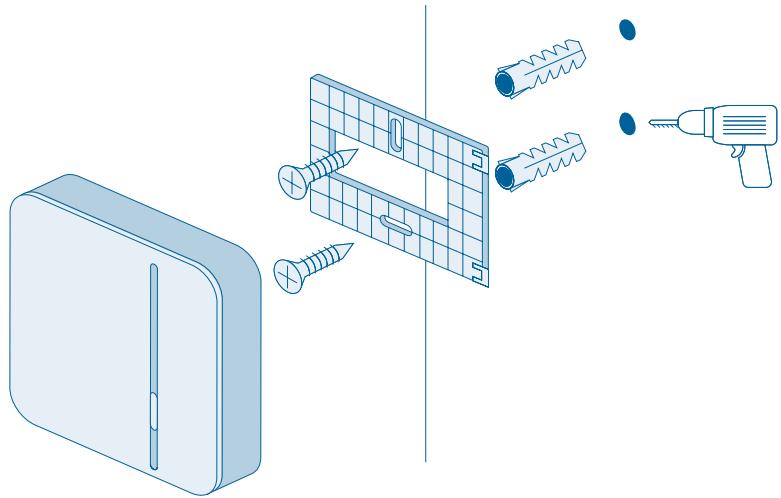

6.1 Montage mural
Lors du choix du lieu de montage et lors du perçage, assurez-vous de l'absence de conduites électriques ou d'alimentation.
Pour le montage mural du contrôleur, veuillez utiliser le support mural joint.
Les chevilles et vis nécessaires sont également fournies.
Maintenez le support mural à la place souhaitée et marquez les emplacements des trous de perçage. Percez les trous et placez les chevilles dans les trous.
- Placez le support mural et fixez-le avec les vis. Fixez ensuite le contrôle dans le support mural, un clic se fait entendre.
7.1 Caractéristiques techniques
| Type | Home Controller AA |
| Alimentation électrique | typique : 400 mA max. : 1,2 A |
| Catégorie récepteur | SRD Category 2 |
| Fréquence radio | 868,3 MHz/869,525 MHz/2,4 GHz |
| Puisance d'émission max. | 10 mW |
| Portée radio en champ libre | >100 m |
| Duty Cycle | pour 868,3 MHz < 1% par h pour 869,525 MHz < 10% par h |
| Raccords | Alimentation, USB, LAN (Ethernet, RJ45) |
| Classe de protection | IP30 |
| Température ambiente | +5 °C à +40 °C |
| Humidité de l'air | 15% à 85% |
| Dimensions (l × h × p) | 135 mm x 120 mm x 35 mm |
| Poids | 190 g |
7.2 Déclaration de conformité
Robert Bosch Smart Home GmbH déclare par la présente que l'installation de télécommunication du contrôleur Bosch Smart Home est conforme à la directive 1999/5/CE et est conçue pour une utilisation dans tous les pays de l'Union Européenne.
La déclaration de conformité et la déclaration de performance peuvent être téléchargées sur www.bosch-smarthome.com.
7.3 Défauts de transmission
Des défauts de transmission ne peuvent pas être exclus ( dus par ex. à des moteurs électriques ou des appareils électriques défectueux). La portée radio au sein des bâtiments peut être très différente de la portée
en champ libre. Outre la puissance de transmission et les propriétés de réception des récepteurs, d'autres facteurs peuvent influencer la transmission, comme l'humidité de l'air ou la configuration du bâtiment.
7.4 Logiciel open-source
Pour la commande des produits, Bosch Smart Home se base sur un logiciel Open-Source. Les informations globales sur la licence sont disponibles de deux manières : directement via le contrôleur : insérez pour cela une clé USB vide dans l'interface prévue au dos de
l'appareil. Les informations de licence ainsi que d'autres informations sur le produit sont enregistrées automatiquement sur la clé. Sur Internet, sur www.bosch-smarthome.com/open-source-software
7.5 Protection de l'environnement et élimination des déchets
Les appareils électriques et électroniques arrivés en fin de vie ainsi que les piles défectueuses ou usagées doivent être éliminés séparément et dans le respect de l'environnement (directive européenne relative aux déchets d'équipements électriques et électroniques).
Utilisez les systèmes locaux de récupération et de collecte pour éliminer vos appareils électriques et électroniques usagés.
8.0 AUTRES informations
Vous trouverez davantage d'informations sur l'utilisation et l'entretien du contrôleur Bosch Smart Home dans la FAQ en ligne sur
www.bosch-smarthome.com/faq
Toutes les coordonnées de vos interlocuteurs sont indiquées au dos de ce document.
Vente et cession
Supprimez vos données personnelles avant de vendre ou donner votre appareil. Pour cela, réinitialisez l'appareil aux réglages d'usine (voir la FAQ en ligne).
Bosch Smart Home
BeSMarter
Une solution intelligente sur tous les PLANS
Économies de coûts de chauffage, protection des biens de valeur, création d'une ambiance lumineuse et bien plus encore : Bosch Smart Home vous offre un système intelligent complet vous permettant d'ajouter confort, sécurité et durabilité à votre quotidien.
Plus d'informations sur www.bosch-smarthome.com
Thermostat de radiateur
Détecteur de fumée
Prise connectée*
Contact de porte/fenêtre
Robert Bosch Smart Home GmbH
00800 8437 6278 (gratuit pour AT, DE, FR, UK)
Lun-Ven 7h00-20h00
Sam 8h00-18h00
service@bosch-smarthome.com
Par la présente, Robert Bosch Smart Home GmbH déclare que cet équipement radioélectrique Bosch Smart Home est conforme à la directive 1999/5/CE (jusqu'au 12 juin 2017) et à la Directive 2014/53/UE (à partir du 13 juin 2017). Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :
www.bosch-smarthome.com/fr/fr/UE-declarations-de-conformite
Robert Bosch Smart Home GmbH
