Type de produit	Hotte aspirante
Marque	Faber
Modèle	5104005
Usage	Domestique, élimination des odeurs de cuisine
Distance de sécurité minimale	650 mm
Diamètre de raccordement	120 mm ou 150 mm
Mode d'évacuation	Aspirante (sortie extérieure) ou filtrante (recyclage)
Nombre de vitesses	3 (minimale, moyenne, maximale)
Éclairage	Ampoules remplaçables (28W-40W, 20W halogène, etc. selon modèle)
Filtres à graisse	Métalliques, lavables au lave-vaisselle (nettoyage tous les 2 mois)
Filtre à charbon	Non lavable, remplacement tous les 4 mois
Alimentation électrique	220-240 V, monophasé
Classe d'appareil	I (mise à la terre obligatoire)
Interrupteur recommandé	Bipolaire avec ouverture de contact >3 mm
Installation	Murale ou sous armoire
Matériau	Métal (acier ou laqué)
Sécurité	Ne pas flamber sous la hotte ; ne pas laisser de feux vifs
Entretien	Chiffon humide et détergent neutre

FOIRE AUX QUESTIONS - 5104005 FABER

Quelle est la distance de sécurité minimale entre la hotte et la table de cuisson ?

La distance minimale est de 650 mm, sauf si une distance supérieure est spécifiée par les instructions du plan de cuisson à gaz.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Il faut les nettoyer tous les 2 mois (ou plus souvent en cas d'utilisation intensive). Retirez les filtres, lavez-les sans les plier, séchez-les puis remontez-les.

Quand remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé environ tous les 4 mois, ou plus fréquemment en cas d'utilisation intense.

Comment remplacer les lampes ?

Débranchez la hotte. Retirez les filtres à graisse. Dévisser les lampes défectueuses et remplacez-les par des lampes de mêmes caractéristiques (tension, puissance, culot). Consultez le tableau des ampoules dans la notice.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais vous devez garantir une aération suffisante. La pression négative dans la pièce ne doit pas dépasser 0,04 mbar. La distance de sécurité minimale de 650 mm doit être respectée (ou plus si spécifié par le fabricant de la table de cuisson).

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Faire remplacer le cordon par le fabricant, le service après-vente ou un technicien agréé pour éviter tout risque d'accident.

Comment installer la hotte en version aspirante ?

Reliez la hotte à un conduit d'évacuation extérieur à l'aide d'un tube rigide ou flexible de 120 ou 150 mm. Utilisez des colliers de serrage. Assurez-vous que les filtres à charbon sont retirés pour cette version.

Comment installer la hotte en version filtrante ?

Connectez la bride de sortie à un conduit de recyclage (si nécessaire). Assurez-vous que les filtres à charbon actif sont en place. Le conduit doit être dirigé vers un déflecteur ou vers la pièce.

Les enfants peuvent-ils utiliser cet appareil ?

Les enfants de moins de 8 ans ne doivent pas utiliser l'appareil. Les enfants plus âgés et les personnes à capacités réduites peuvent l'utiliser sous surveillance. Ne laissez pas les enfants jouer avec la hotte.

Comment entretenir l'extérieur de la hotte ?

Nettoyez avec un chiffon humide et un détergent liquide neutre. N'utilisez pas de produits abrasifs. Pour les parties en acier inoxydable, utilisez un produit spécifique.

MODE D'EMPLOI 5104005 FABER

Manuel d'Instructions

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

Installation

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation). Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre ajustée.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'aération d'air

propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente/agréé pour éviter tout risque d'accident.

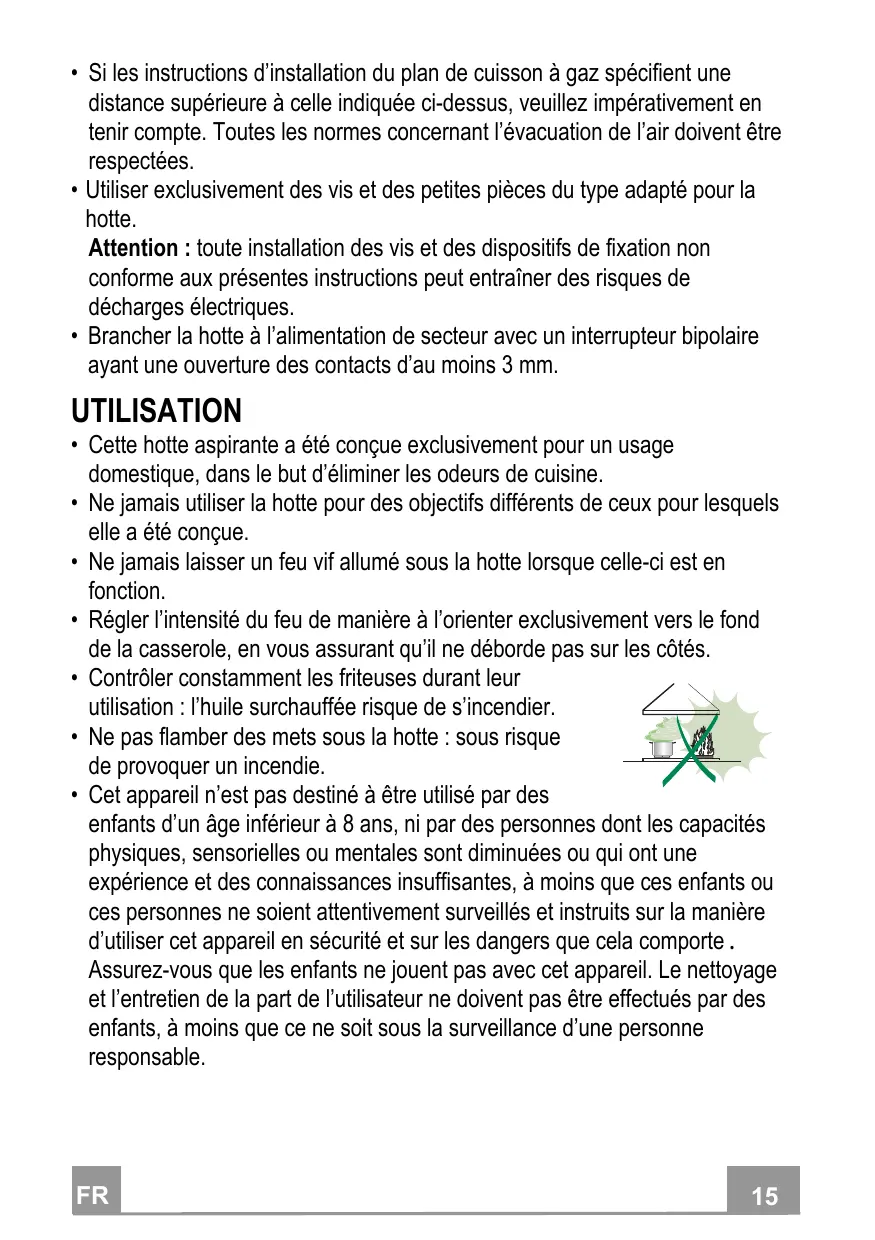

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en teni
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire avant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• ATTENTION : Les parties accessibles peuvent devenir très chaudes pendant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le début indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaiselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

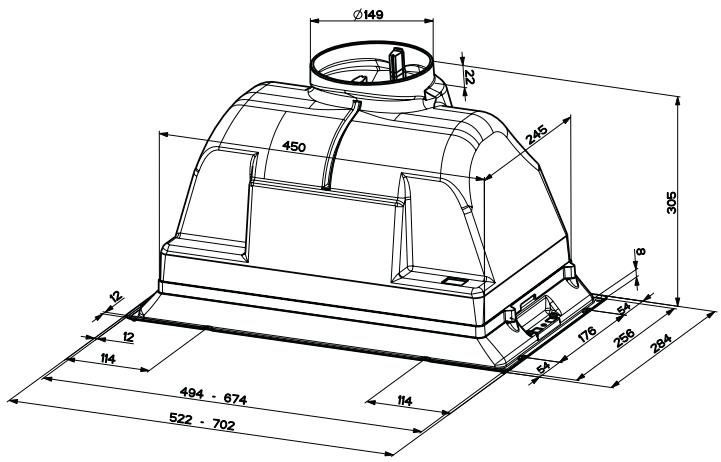

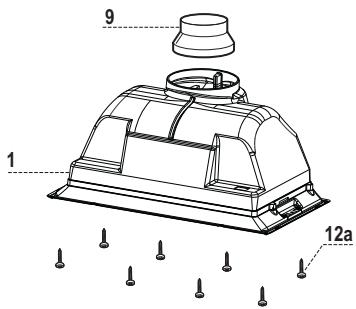

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hote équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres
9	1	Flasque de Réduction Ø 150-120 mm

Réf.	Q.té	Composants pour l'installation
12a	8	Vis

Q.té	Documentation
1	Manuel d'instructions

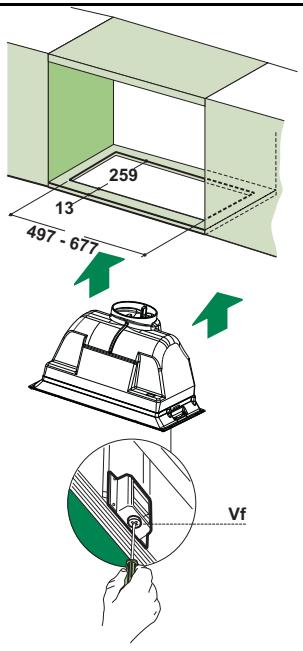

Montage avec fixation par encliquetage

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtement sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

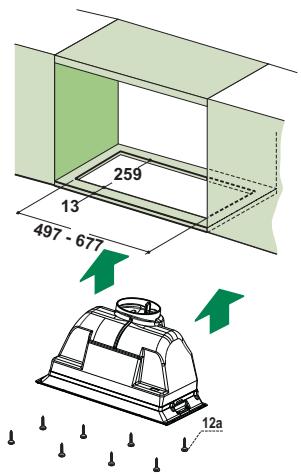

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales (650 mm min. par rapport au Plan de Cuisson).
• Effectuer un emboitage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Fixer à l'aide des 8 vis 12a fournies avec l'appareil.

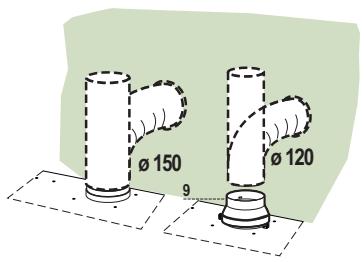

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120 mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube 0120 mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

SORTIE Air version filtrante

• Connecter la flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de 120 ou 150mm
• En cas de branchement avec un tube de 120, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

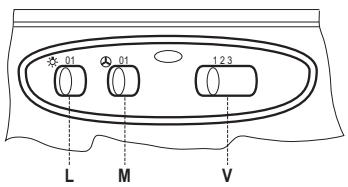

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaiselle, ils doivent être lavés tous les deux mois ou plus fréquemment en cas d'utilisation intense.
• Retirer les Filtres l'un après l'autre, en intervenant sur les dispositifs d'accrochage spécifiques prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée soit maintenue vers la partie visible externe.

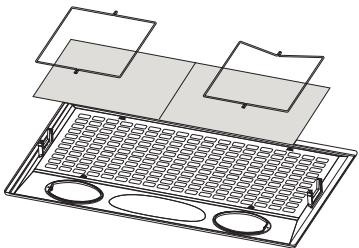

Nettoyage filtres anti-graisse metalliques multicouche

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les deux mois d'utilisation ou plus fréquemment pour une utilisation très intense.
• Décrocher la grille porte-filtres en agissant sur les poignées glissantes latérales prévues à cet effet.
• Retirer les arrêts de filtres au raz.
• Retirer et laver les filtres, les laisser sécher avant de les remonter.
• Les remonter sur la grille porte-filtres en les fixant avec les arrêts de filtre au raz et refermer la grille porte-filtres.

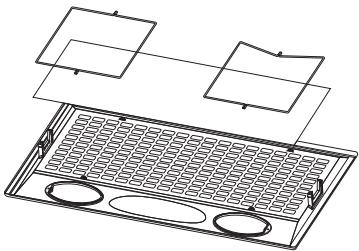

Reemplacement FILTR anti-graisse synthetique

• Il n'est pas lavable ni régénérable ; le remplacer au moins tous les deux mois d'utilisation ou plus fréquemment en cas d'utilisation intense.
• Décrocher le châssis porte-filtre en agissant sur les poignées latérales glissantes prévues à cet effet.
• Retirer les arrêts de filtre au raz.
• Remplacer le filtré synthétique saturé.
• Fixer le nouveau filtre synthétique avec les arrêts de filtre au ras et refermer le châssis porte-filtre.

• Il ne peut être ni lavé ni régénéré ; le replacer au moins tous les 4 mois ou plus souvent en cas d'emploi particulièrement intense.
• Enlever le support filtres en tirant vers le bas les pommeaux situés sur les côtés.
• Enlever le filtre anti-odeurs au charbon actif saturé en agissant sur les crochets spéciaux.
• Monter le nouveau filtre en l'accrochant dans son siège.
• Remonter les filtres métalliques anti-graisse.

Lampes de 28w-40w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

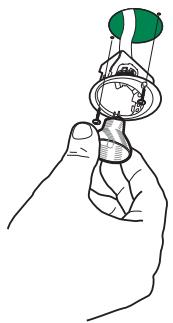

Lampe halogène de 20 w.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le support en le fixant à l'aide des deux vis précédemment retirées.

Ampoule	Absorption (W)	Culot	Voltage (V)	Dimensions (mm)	Code ILCOS
	28	E14	220 – 240	104 x 35	HSGSB/C/UB-28-220/240-E14
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD--16/40/1B-E--G13--26/720
	18	G13	57	589,8 x 26	FD--18/40/1B--E--G13--26/600
	9	G23	60 (ampoule) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (ampoule) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
