Type de produit	Caméra de surveillance intérieure motorisée
Marque	Somfy
Modèle	VISIDOM IC100
Résolution vidéo	HD 1280x720 pixels
Compression vidéo	H.264
Angle de vue horizontal	75° ± 3°
Angle de vue vertical	45° ± 3°
Motorisation panoramique	Horizontale 270°, verticale 90°
Vision nocturne	5 LEDs infrarouges, portée 5 mètres, déclenchement automatique
Connectivité	Wi-Fi IEEE 802.11 b/g, Ethernet 10/100 Base-T
Alimentation	5V 1.5A via adaptateur secteur 230V
Stockage local	Micro carte SD jusqu'à 32 Go (8 Go fournie)
Détection de mouvement	Oui, avec alertes par notification push ou e-mail
Audio bidirectionnel	Microphone et haut-parleur intégrés
Application mobile	Somfy VISIDOM (iOS 7 mini / Android 4.1 mini)
Nombre max de caméras par application	8
Température de fonctionnement	-10°C à +50°C
Sécurité sans fil	WEP, WPA, WPA2 (TKIP, 128 bit AES)
Fixation	Murale ou plafond
Contenu du pack	Caméra, antenne Wi-Fi, adaptateur secteur, câble Ethernet RJ45, carte micro SD 8 Go, manuels
Garantie	2 ans
Entretien et nettoyage	Débrancher avant nettoyage. Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Pièces détachées non disponibles. En cas de panne, contacter le service après-vente Somfy ou un professionnel agréé.

FOIRE AUX QUESTIONS - VISIDOM IC100 SOMFY

Comment réinitialiser la caméra VISIDOM IC100 ?

Pour réinitialiser la caméra, utilisez un objet fin (trombone) pour appuyer sur le bouton RESET à l'arrière pendant 5 secondes. Le voyant lumineux clignote rapidement, puis la caméra revient en mode de paramétrage.

Comment connecter la caméra en Wi-Fi ?

Vous pouvez paramétrer la caméra via Wi-Fi direct en vous connectant au réseau provisoire 'HD-000xxx' (mot de passe 12345678) depuis votre smartphone, puis en configurant votre réseau Wi-Fi domestique dans l'application Somfy VISIDOM.

Puis-je utiliser la caméra sans connexion Internet ?

Non, la caméra nécessite une connexion Internet (Wi-Fi ou Ethernet) pour être utilisée avec l'application mobile. Cependant, l'enregistrement sur carte SD continue même sans Internet.

Comment changer le mot de passe de la caméra ?

Dans l'application Somfy VISIDOM, après avoir connecté la caméra, cliquez sur l'icône de paramètres, puis sélectionnez 'Changer le mot de passe'. Saisissez le mot de passe actuel (123456 par défaut) puis le nouveau mot de passe personnalisé.

Que faire si la connexion Wi-Fi échoue ?

Si la connexion Wi-Fi échoue, réinitialisez la caméra avec le bouton RESET (5 secondes). Le voyant clignote rapidement. Attendez qu'il reste fixe ou émette 3 clignotements rapides puis 1 long, puis recommencez le paramétrage.

Où trouver le numéro DID de la caméra ?

Le numéro DID est indiqué sur un autocollant à l'arrière de la caméra (exemple: CGXX-000xxx). Il sert à identifier la caméra sur le réseau. Nous vous conseillons de décoller l'autocollant et de le coller sur la notice.

Comment monter la caméra au mur ou au plafond ?

Utilisez le support de fixation fourni. Choisissez un emplacement à proximité d'une prise secteur, orientez la caméra en respectant la législation sur le respect de la vie privée. Fixez le support, puis clipser la caméra.

Puis-je utiliser la caméra avec plusieurs smartphones ?

Oui, jusqu'à 3 sessions simultanées sont possibles. Chaque utilisateur doit avoir l'application Somfy VISIDOM installée et connaître le mot de passe de la caméra.

Comment enregistrer des vidéos sur la carte SD ?

L'enregistrement sur carte micro SD se fait automatiquement en cas de détection de mouvement. Vous pouvez également déclencher un enregistrement manuel depuis l'application. La carte SD fournie est de 8 Go, extensible jusqu'à 32 Go.

La caméra fonctionne-t-elle sans l'application ?

Non, l'application Somfy VISIDOM est obligatoire pour configurer et utiliser la caméra. Elle est disponible gratuitement sur Google Play et l'App Store.

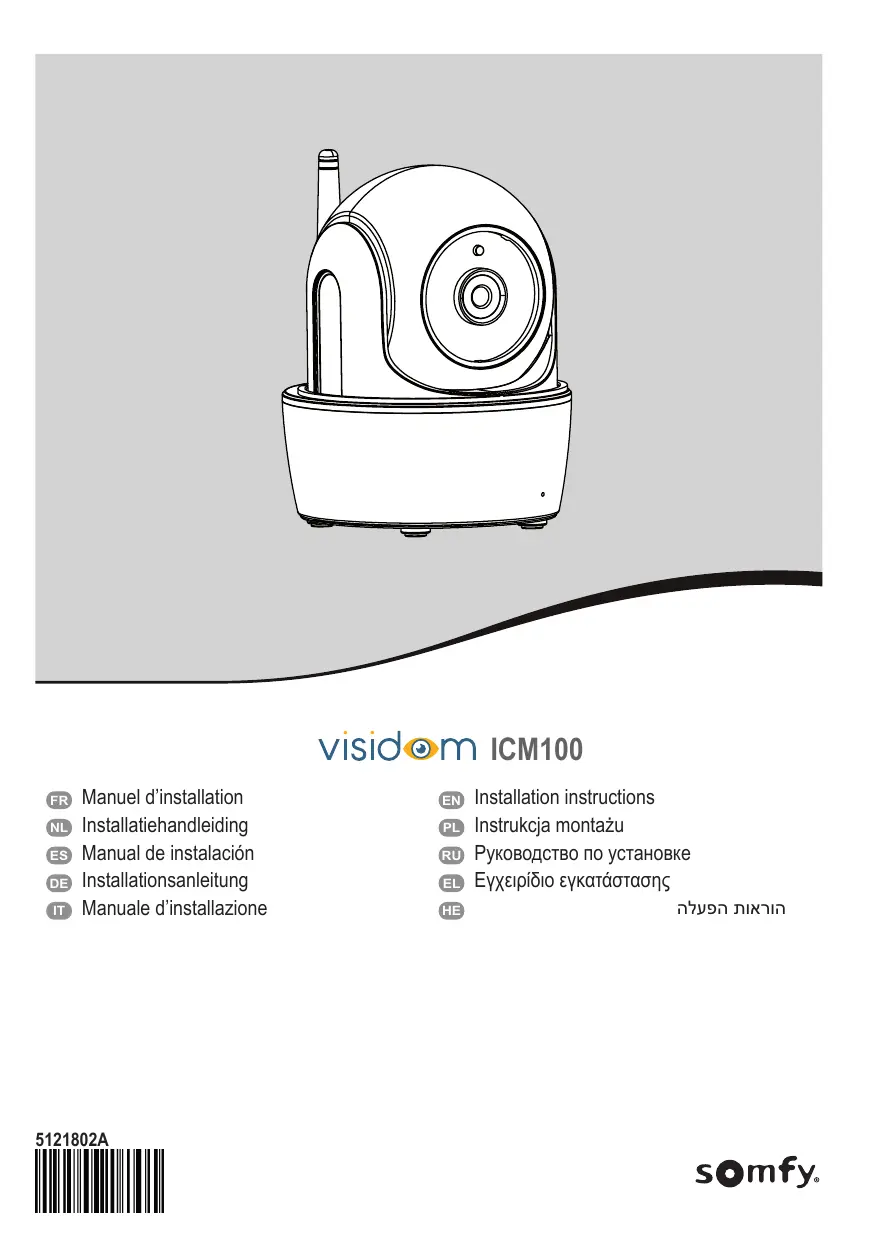

MODE D'EMPLOI VISIDOM IC100 SOMFY

Qui est Somfy? 2 Assistance 2 Garantie 2

Informations importantes - sécurité 2

Généralités 2 Consignes générales de sécurité 3 Conditions d'utilisation 3 Recyclage 3 À dire avant de commencer 3

Présentation 4

Contenu du pack - Fig. 1 4

Installation de la CAMERA - FIG. 3. 6

Alimentation de la caméra 6 Paramétrage de la caméra 6 Paramétrage rapide par liaison Wi-Fi directe 7 Paramétrage par câble Ethernet 7 Configuration des paramètres Wi-Fi 8

Fixation de la CAMERA de surveillance 8

Choix de l'emplacement (Fig. 12) Fixation murale ou au plafond (Fig. 13)

Characteristiques techniques 9

Nous vous remercions d'avoir acheté un produit Somfy.

Quiest somfy

Somfy développe, produit et commercialise des moteurs et automatismes pour les équipements de la maison. Motorisations pour portails, portes de garages ou volets roulants, systèmes d'alarme, commandes d'éclairage, thermostats de chauffage, tous les produits Somfy répondent à vos attentes de sécurité, confort et économie d'énergie.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanente. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Assistance

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l'approche de Somfy.

Pour tout renseignement concernant le besoin, l'achat ou l'installation de produits Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.

Garantie

Ce produit est garanti 2 ans à compter de sa date d'achat.

Généralités

Lire attentivement cette notice d'installation et les consignes de sécurité avant de commencer l'installation de ce produit Somfy. Suivre précisément chacune des instructions données et conserver cette notice aussi longtemps que le produit.

Cette notice décrit l'installation et la mise en service de ce produit.

Toute installation ou utilisation hors du domaine d'application définie par Somfy est non conforme.

Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

Par la présente, Somfy déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l'adresse Internet www.somfy.com/ce (VISIDOM ICM100).

Les images contenues dans ce livre et dans le livre « illustrations » sont non contractuelles.

Consignes générales de sécurité

• Ce produit n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de ce produit.
• Ne pas laisser les enfants jouer avec ce produit.
• Ne jamais tremper ce produit dans un liquide.
• Ne pas laisser tomber, percer ou démonter ce matériel sous peine d'annulation de la garantie.
• Ne jamais tirer directement sur le cordon d'alimentation, toujours saisir la fiche d'alimentation pour débrancher le matériel.
• Ne pas exposer ce matériel à des températures élevées ni le laisser exposé à la lumière du soleil directe.
• Vérifier régulièrement que les câbles d'alimentation ne sont pas écrasés ou endommagés par des arêtes coupantes.

Conditions d'utilisation

La portée radio est limitée par les normes de régulation des appareils radio.

La portée radio dépend fortement de l'environnement d'usage : perturbations possibles par gros appareillage électrique à proximité de l'installation, type de matériel utilisé dans les murs et cloisons du site.

Recyclage

Ne jetez pas le produit avec les ordures ménagères. Veillez à le déposer dans un point de collecte ou dans un centre agréé afin de garantir son recyclage.

Avant de commencer

Filmer ne doit pas porter atteinte à l'intimité d'autrui. Il est interdit de porter atteinte à la vie privée des individus, notamment de votre personnel de maison (aide ménagère, baby-sitter, etc.), en les filmant à leur insu, même s'ils se trouvent à l'intérieur de votre domicile. En France, vous devez prévenir individuellement par écrit chaque personne susceptible d'être filmée et vous assurer d'avoir fait les démarches nécessaires auprès de la CNIL lors que vous employez du personnel. L'usage de ces caméras se fait sous la responsabilité et vigilance exclusive de l'utilisateur seul. Aucune responsabilité de Somfy quant à l'usage qui pourrait être fait de ces caméras ne saurait être mise en œuvre.

Préalable indispensable

Cette caméra est un modèle autonome qui permet de récupérer des images et des vidéos sur un smartphone ou une tablette via le réseau internet.

Pour pouvoir configurer puis utiliser cette caméra, il est nécessaire de télécharger l'application Somfy VISIDOM (gratuite).

Matériel	Android	Apple
Version de l'OS	4.1 mini	iOS 7 mini avec au minimum : iPhone4S / iPad Mini / iPad 2
Téléchargement sur	ANDROID APP ON Google play	Download on the App Store
Application	Somfy VISIDOM

Présentation

Laamera VISIDOM ICM100 permet - depuis son Smartphone ou sa tablette - de surveiller son domicile à distance à tout moment, de jour comme de nuit. Grâce à sa motorisation intégrée, laamera permet d'avoir une vue panoramique de la pièce à surveiller. Elle peut être activée pour un lever de doute via l'application mobile. Elle peut s'activer automatiquement suite à une détection de mouvement avec envoi possible d'une alerte par notification push ou e-mail. Des séquences vidéo peuvent être enregistrées directement sur la micro carte SD (fournie). Laamera est reliée à Internet soit par Wi-Fi soit par câble Ethernet.

Contenu du pack - Fig. 1

Repère	Désignation
1.	Caméra de surveillance VISIDOM ICM100
2.	Antenne Wi-Fi
3.	Adaptateur secteur (câble 1,80 m)
4.	Câble Ethernet RJ45 (2 mètres)
5.	Carte micro SD + adaptateur SD pour PC/Mac
6.	Manuels d'installation

La caméra de surveillance visidom ICM100 en détail - FIG. 2

Repère	Désignation
7	Détecteur de luminosité
8	Objectif de laamera
9	LEDs infrarouges pour vision nocturne
10	Connecteur Ethernet RJ45
11	Connecteur pour l'antenne Wi-Fi
12	Microphone
13	Bouton RESET
14	Lecteur carte micro SD
15	Voyant lumineux (alimentation secteur / connexion Internet)
16	Connecteur d'alimentation secteur
17	DID : numéro d'identification de laamera
18	Haut-parleur

ETAT Du VOYANT lumineux

Led allumée fixe	○ Led éteinte	Clignotement rapide	○ Clignotement lent
	caméra branchée sur le secteur et connectée au réseau Internet
○	caméra non connectée au réseau Internet
	attente paramétrages Wi-Fi
	paramétrages Wi-Fi validés

Installation de la caméra

La caméra VISIDOM ICM100 a été conçue pour être facilement installée dans un environnement intérieur équipé d'un réseau Wi-Fi à proximité. Il est important de vérifier la portée du réseau Wi-Fi avant de placer la caméra. La caméra peut aussi être connectée au réseau Internet via un câble Ethernet branché directement sur une box Internet, ou sur un réseau interne, par exemple par courant porteur.

Montage de l'antenne - FIG. 3

Visser l'antenne sur le connecteur à l'arrière de la caméra pour obtenir une portée Wi-Fi optimale.

Conseils d'installation :

La caméra devra être placée à proximité d'une prise secteur. - La caméra devra être placée à une distance raisonnable de la box/routeur ADSL ou d'un répéteur pour que la réception et l'émission Wi-Fi de la caméra soient optimales. Il est conseillé de vérifier la qualité du réseau Wi-Fi avec un smartphone ou une tablette en vérifiant la détection du signal à proximité de l'emplacement choisi pour placer la caméra. Le cas échéant, il est aussi possible d'utiliser la caméra branchée en filaire avec un câble Ethernet RJ45, directement sur la box/routeur ADSL ou sur une prise CPL (Courant Porteur en Ligne).

En cas d'installation par CPL, il est conseillé d'utiliser des prises avec un débit minimum de 200 Mb/s.

Le numéro DID indiqué à l'arrêt de la caméra permet l'identification de la caméra sur le réseau Internet. Par mesure de sécurité, nous vous conseillons de décoller l'autocollant DID et de le coller sur cette notice.

Alimentation de la caméra

Branchez la fiche du bloc secteur sur le connecteur situé à l'arrière de laamera. Branchez ensuite le bloc secteur à une prise électrique. (Fig. 4)

Au bout de 40 secondes environ, le voyant lumineux clignote et laamera effectue une rotation.

Paramétrage de la caméra

Laámara VISIDOM ICM100 peut être paramétrée de deux façons différentes pour être reconnue par le smartphone ou la tablette :

Paramétrage rapide avec le réseau Wi-Fi provisoire de laamera. Paramétrage avec laamera reliée au réseau de l'habitation par un câble Ethernet.

Lors du paramétrage, le smartphone (ou la tablette) doit être connecté au même réseau Internet que laAMERA pour que celle-ci soit reconnue.

Paramétrage RAPIDE par liaison wi-fi directe

a. Après que la caméra ait effectué sa rotation, attendez que le voyant lumineux effectue un cycle continu de clignotements (1 clignotement long suivi de 3 clignotements rapides). (Fig. 5A) b. Ouvrez les paramètres Wi-Fi du smartphone ou de la tablette. Connectez-vous au réseau Wi-Fi possédant l'identifiant « HD-000xxx », ce qui correspond au numéro DID indiqué à l'arrière de la caméra (CGXX-000xxx). c. Entrez la clé réseau suivante : 12345678. d. Sauvegardez ces paramètres. Le smartphone (ou la tablette) est maintenant directement connecté à la caméra. Vous pouvez maintenant rentrer les paramètres de votre réseau Wi-Fi. (Fig. 6A) e. Ouvrez l'application « Somfy VISIDOM » sur votre smartphone ou votre tablette. f. Cliquez sur « Ajouter une caméra » puis sur « Recherche ». L'identifiant DID de la caméra doit s'afficher. g. Sélectionnez la caméra, puis entrez un nom (de votre choix) et le mot de passe par défaut 123456. Enregistrez ces paramètres. (Fig. 7A)

Attendre que la connexion soit effective : le voyant lumineux de la caméra émet 2 clignotements longs puis 2 courts. (Fig. 8A)

Une fois la caméra connectée, cliquez sur et enregistrez un nouveau mot de passe personnelisé. (Fig. 9)

i. Suivez ensuite les instructions du chapitre «Configuration des paramètres Wi-Fi», page 8.

Paramétrage par câble ethernet

a. Connectez le câble Ethernet à votre box / routeur ADSL et à l'arrêt de laamera. (Fig. 5B) La connexion à Internet de laamera sera effective au bout de 40 secondes environ lorsque le voyant lumineux sera allumé en continu. (Fig. 6B) b. Ouvrez l'application « Somfy VISIDOM » c. Cliquez sur « Ajouter uneamera » puis sur « Recherche ». L'identifiant DID (indiqué à l'arrière de laamera) va s'afficher. Sélectionnez laamera concernée, puis entrez un nom (de votre choix) et le mot de passe par défaut 123456. Enregistrez ces paramètres. (Fig. 7B) d. Laamera est désormais connectée à Internet et reliée à l'application installée sur votre smartphone ou votre tablette. (Fig. 8B) e. Cliquez sur et enregistrez un nouveau mot de passe personnalisé. (Fig. 9) f. Si vous souhaitez configurer laamera en Wi-Fi, suivez les instructions du chapitre «Configuration des paramètres Wi-Fi», page 8.

Configuration des paramètres Wi-Fi

Pour finaliser l'installation de votreamera pour une utilisation en Wi-Fi :

a. Cliquez sur l'icône / puis b. Sélectionnez le bouton « Avancé » pour ouvrir le menu de configuration avancée et entrez le mot de passe de l'administrateur par défaut 123456. c. Dans la partie « Paramètres Wi-Fi », sélectionnez votre réseau Wi-Fi et renseignez la clé réseau de votre box. (Fig. 10)

Laamera n'accepte pas les clés réseaux composées de caractères spéciaux (par exemple : !@#$%,). Si nécessaire, il faudra modifier la clé réseau de votre box.

d. Enregistrez les paramètres. e. Si vous avez connecté laamera avec un câble Ethernet, débranchez le câble. f. Laamera va se déconnecter pendant 40 secondes environ afin de se réinitialiser. Le voyant lumineux reste allumé lorsque laamera est bien connectée au réseau Wi-Fi. (Fig. 11) g. Actualisez l'état de laamera pour pouvoir visualiser son image.

Si la connexion Wi-Fi échoue, vous devez reconfigurer laamera en appuyant 5 secondes sur le bouton RESET à l'aide d'un objet fin. Le témoin lumineux effectue des clignotements rapides. Lorsque le témoin reste fixe ou émet un cycle de 3 clignotements rapides puis 1 long, vous pouvez recommencer le paramètre de laamera en Wi-Fi ou Ethernet (Fig. 12)

Choix de l'emplacement de la CAMERA de surveillance

Vous ne devez pas diriger votre camera de surveillance vers la voie publique ou vers les voisins : en effet, votre camera de surveillance n'a pas pour usage, ni fonction, de filmer la voie publique ou d'autres lieux privés appartenant à autrui. Il vous appartient donc de vérifier l'orientation de la camera afin d'éviter de se placer dans de telles situations.

CHARACTERISTIQUES TECHNIQUES

Paramètres de laamera
Alimentation électrique	5V 1.5A par adaptateur secteur 230 V
Température de fonctionnement	De -10°C à + 50°C
Paramètres audio/vidéo
Compression d'image	H.264
Résolution d'image	HD 1280x720
Fréquence d'images video en direct	25 ips (VGA) / 10 ips (HD)
Fréquence d'images des enregistements	20 ips (HD)
Capteur d'image	CMOS Mega pixel
Stockage local	Support micro carte SD - 32GB maximum (carte fournie : 8 GB)
Angle motorisation	H : 270° - V : 90°
Angle de vue	H : 75°±3° - V : 45°±3°
Illumination minimale	de 1 à 8 lux
LEDs infrarouges	5 LEDs avec déclenchement automatique selon luminosité
Visibilité en lumière faible	5 mètres
Paramètres réseau
Technologie sans fil	IEEE 802.11 b/g
Connexion réseau	Ethernet (10/100 Base-T/Base-TX) ; Wi-Fi
Protocoles réseau	TCP/IP, UDP, SMTP, NTP, DHCP, ARP
Visualisations simultanées	3 sessions simultanées
Sécurité	WEP/WPA /WPA2 (TKIP, 128 bit AES)
Configuration matériel minimale	1,5 GHz dual core
Nombre de camères par application	8 maximum

Pour découvrir toutes les fonctionnalités de votreamera VISIDOM ICM100, merci de télécharger la notice d'utilisation depuis le menu principal de Somfy VISIDOM. (Fig.14)
