MODE D'EMPLOI BOOSTER PLUS E-TWOW
Trottinette électrique ultra - portable
ELECTRIC TWO WHEELS
e·TWOW
By Ecologic
MANUEL UTILISATEUR
Consignes de sécurité :
- avertissement...... page 6
- sécurité ...... page 8
Mode d'emploi :
- mise en marche ...... page 12
- dépliage et pliage : ...... page 15
Utilisation de la trottinette :
- conduite : ...... page 19
- batterie et chargeur ...... page 21
- maintenance...... page 22
Spécifications ...... page 23
Rappel des points de sécurité ...... page 25
Garantie ...... page 29

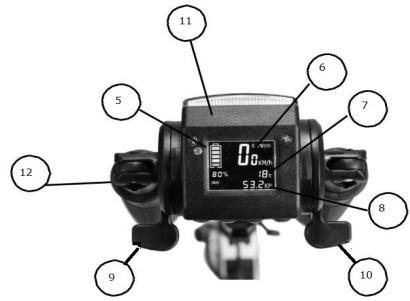

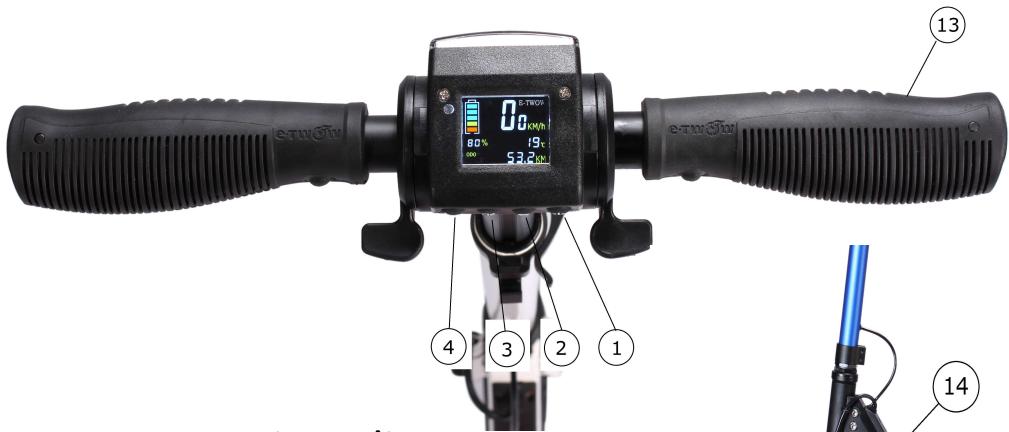

1. Pièces principales
- Bouton de mise en marche
- Bouton de réglage
- Bouton de mârche/arrêt éclairage
- Bouton de klaxon
- Pourcentage de la batterie
- Vitesse
- Température
- Compteur total ou journalier
- Gâchette frein magnétique
- Gâchette accélérateur
0.0 KM/h
80 %
18 t
53.2 KM
6
7
8
10
5
irage
- Protection écran
- Poignée
- Guidon
- Logement du contrôleur
- Système de pliage
- Couvercle de batterie
- Cache avant de batterie
- Garde-boue avant
15
16
17
18
AVERTISSEMENT
A chaque fois que vous utilisez la trottinette électrique à deux roues E-TWOW®, vous risquez de subir des blessures graves causées par des collisions, des chutes ou des pertes de contrôle.
POUR ROULER EN TOUTE SECURITE VOUS DEVEZ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS ET AVERTISSEMENTS DANS CE MANUEL.
Se référer aux lois et règlements locaux pour savoir où et comment utiliser votre trottinette légalement, vous devez respecter les lois en vigueur.
Ce manuel comprend des instructions opérationnelles de base pour la trottinette E-Twow®. Il ne peut pas couvrir toutes les situations où des blessures ou des décès peuvent survenir.
Les utilisateurs doivent être avertis et avoir un bon sens pour détecter et éviter les dangers qu'ils pourraient rencontrer lors de l'utilisation de la trottinette E-Twow®.
En utilisant la trottinette E-Twow®, vous acceptez les risques inhérents à l'utilisation de ce produit.
NE PAS SUIVRE LES PRECONISATIONS DE CE MANUEL VOUS EXPOSE À DES BLESSURES ET/OU DES ACCIDENTS GRAVES
NE PAS DONNER/PRETER LA TROTTINETTE À UN UTILISATEUR NON AVERTI.
Nos garanties sont conditionnées par le strict respect de nos préconisations. Toute modification faite sur la trottinette fait perdre la garantie du produit.
Les innovations et développements spécifiques de ce manuel sont une création de la société Ecologic. Ils ne peuvent être copiés, reproduits ou réutilisés sans son autorisation.
SECURITE
-
Cet appareil peut être utilisé par des enfants âgés d'au moins 18 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Les enfants ne doivent pas jouer avec l'appareil.
-
Le poids maximum d'une personne pouvant utiliser la trottinette est de 100 kg.
- Toujours inspecter la trottinette avant son utilisation, notamment la visserie et les pièces susceptibles de se dévisser sur sols dégradés. Ne pas utiliser la trottinette si vous avez des débattements/jeux inhabituels ou des vis dévissées car la trottinette accuse des vibrations pendant son utilisation.
- Portez un casque de sécurité type vélo avec mentonnière, qui protège l'arrière de
votre tête et des gants de protection lors de la conduite. Ne jamais rouler sur la trottinette sans chaussures, avec des sandales ou des talons aiguilles. Ne pas se mettre à deux en même temps sur la trottinette.
-
Ne conduisez pas votre trottinette sans être préalablement assuré. Rapprochez-vous de votre compagnie pour faire assurer votre trottinette en tant que NVEI.
-
NE PAS FAIRE des actions dangereuses, de sauts, ni de la conduite avec une seule main. Toujours garder les deux pieds sur la trottinette ou sur une forte pente.
-
NE PAS UTILISER la trottinette sur des marches d'une hauteur supérieure à 3 cm car cela peut provoquer un renversement causant des blessures et/ou des dommages au conducteur et/ou à la trottinette ou sur une forte pente.
-
VITESSE = Toujours respecter les règlements en vigueur dans les pays où vous utilisez la trottinette. Limiter la vitesse à 25km/h par mesure de sécurité. Pour les versions qui permettent de rouler au-delà, aller sur circuit ou sur terrain privé. Ne pas
dépasser les 12km/h en conduite de nuit, avec phare allumé. L'usage de la trottinette est interdit sur les voies ouvertes à la circulation. En cas d'accident votre responsabilité pourra être engagée sur la base de l'art 1382-1383 du code civil.
-
La trottinette ne doit être utilisée avec des températures allant de -5°C et +45°C. En dehors de ces plages de températures vous risquez d'endommager la batterie et l'électronique. La garantie ne pourra pas s'appliquer
-
Utiliser uniquement le chargeur fourni avec le produit pour charger la batterie (l'utilisation d'un chargeur inadapté pourrait causer de graves dommages à la batterie et pourrait provoquer un incendie).
-
Ne jamais laisser une trottinette en plein soleil. La température au-delà de 50°C provoque des dommages graves pour la batterie et dangereux pour l'utilisateur.
-
Veuillez ralentir ou descendre de la trottinette lorsque les conditions de la route sont mauvaises ou glissantes. Faites attention aux feuilles mortes, bandes blanches, sol mouillé...
-
Vous devez apprendre à utiliser le frein d'urgence (frein mécanique du garde-boue arrière) pour anticiper les situations d'urgence ou de défaut du frein électromagnétique kers. Celui-ci étant primordiale.
-
Pour éviter tout dommage aux pièces électriques de la trottinette, ne pas la laver avec de l'eau sous-pression. La trottinette est étanche suivant le standard IPX4, vous ne devez pas rouler avec la trottinette par forte pluie, ni rouler dans l'eau. La garantie ne serait plus applicable.
-
Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
-
ATTENTION : ne pas utiliser le frein moteur magnétique pendant une longue et/ou forte descente avec votre batterie pleine. Cela surcharge la batterie en énergie non stockable. Utilisez le frein à pied, sinon vous risquez de griller le condensateur de l'afficheur qui fait office de fusible, ce qui ne sera pas pris en garantie.
MODE D'EMPLOI

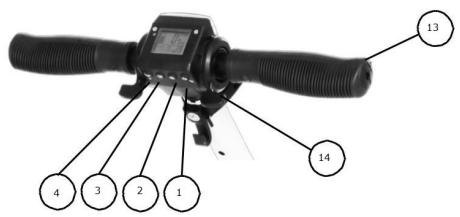

1. Mise en marche
1. Marche/arrêt :
Appuyez sur le bouton (1) pendant 3 secondes, et l'affichage s'allume, indiquant que l'alimentation est allumée. Appuyez pendant 3 secondes si vous souhaitez l'éteindre. L'écran s'éteindra automatiquement si vous ne l'utilisez pas pendant 3 minutes.
14
4 3 2 1
80%
18:1
53.6V
12
9
10
6
7
11
2. Contrôle de vitesse :
Appuyez sur la gâchette droite de l'accélérateur pour contrôler la vitesse (10).
3. Freins Electromagnétiques à récupération d'énergie KERS :
La gâchette de gauche active le frein KERS à récupération d'énergie. (9)
NOTA :
VOUS DEVEZ VOUS ENTRAINER À UTILISER ÉGALEMENT LE FREIN ARRIÈRE DE SÉCURITÉ POUR ANTICIPER LES SITUATIONS D'URGENCE OU D'ABSENCE DU KERS. "L'utilisateur doit être capable d'utiliser le frein mécanique en priorité dans les situations d'urgence, avant l'utilisation du frein électronique kers NE PAS UTILISER LE KERS EN FORTE DESCENTE LORSQUE LA BATTERIE EST TOTALEMENT CHARGEE, UTILISEZ LE FREIN A PIED SINON L'ENERGIE ACCUMULEE PEUT FAIRE GRILLER L'AFFICHEUR.
4. Klaxon :
Lorsque l'alimentation est activée, appuyer sur le bouton du klaxon pour le faire fonctionner. (4)
5. Phare à LED avec capteur de luminosité (3) :
En mode « manuel » : si nécessaire appuyer sur le bouton Marche / Arrêt de la lumière et il y aura une icône sur l'écran indiquant les lumières allumées. Appuyez de nouveau sur le bouton lorsque vous n'avez plus besoin de l'éclairage. Appuyez sur le bouton d'éclairage quelques secondes pour utiliser l'éclairage automatique..
En mode« lumière automatique », lorsque le capteur détecte une faible luminosité ambiante, la lumière s'allumera automatiquement.
6. Totalisateur kilométrique : (8)
Lorsque l'écran est allumé, il affiche deux modes : ODO (kilométrage total) et TRIP (kilométrage journalière). Vous pouvez le modifier en appuyant sur le bouton de configuration en mode « TRIP », appuyer sur le bouton de réglage « S » pendant 3 secondes et cela effacera le parcours du jour.
7. Urgences :
En cas d'urgence, lors de la conduite, utiliser le frein arrière à pied.
8. Stabilité :
Attention lors du pliage et du dépliage ou alors lors du stationnement à la stabilité de la trottinette en l'absence de béquilles.
• éteindre l'écran
- maintenir enfoncée de la gâchette du frein,
• allumer l'écran : l'écran va afficher « L1 »
• pour configurer la nouvelle limitation de vitesse, appuyez sur le bouton [ SET]
• pour finaliser les réglages, relâchez la gâchette de frein
- Éteindre la trottinette,
• appuyez et maintenir la gâchette de frein,
- appuyez sur le bouton [POWER] : l'écran affichera : P1.
• pour configurer la nouvelle valeur, appuyez sur le bouton [SET],
• pour finaliser le réglage, relâchez la gâchette de frein.
Codes d'erreur :
E1
Protection contre les surintensités (le moteur ne bouge pas plus de 4 secondes). Cette erreur s'efface après la libération de l'accélération. Si ce n'est pas le cas, contactez votre service SAV.
E2-E4
Erreur de communication (aucune communication pour plus de 400ms). Cette erreur s'efface lors du démarrage de la communication. Si ce n'est pas effacé contactez votre service SAV.
E3
- Erreur de surtension (surchauffe de l'afficheur dû à l'usage intempestif du frein KERS). Dans ce cas contactez votre service SAV.
- Écran noir. Exposition sous le soleil trop longtemps. Placez-le dans l'ombre et il revient à la normale après une certaine période de temps. Si c'est pas le cas, contactez votre service SAV.
L1= Limiter la vitesse à 6km/h
L2= Limiter la vitesse à 12km/h
L3= Limiter la vitesse à 20km/h
L4= Limiter la vitesse à 25km/h
1. Étape de dépliage (partie 1)
(Trottinette entièrement pliée)
- Afin d'assurer la stabilité de la trottinette lors de l'ouverture la mettre sur la béquille naturelle puis mettre une main sur la colonne de direction et avec l'autre main appuyez sur le garde-boue de frein arrière comme sur la figure (b) jusqu'à ce que le crochet de pliage soit relâché.
- Relevez les deux poignées du guidon en position de conduite en mettant un pied sur la trottinette, figure (c) ensuite, soulevez le guidon jusqu'à ce qu'il atteigne la position normale et que le boulon de verrouillage soit en place comme dans la figure (d). Assurez-vous que le verrou est bloqué, comme dans la figure (e 1 et 2.)
Vous devez toujours entendre le claquement de la languette rouge à l'ouverture de la trottinette (e), c'est la garantie que le système de pliage est correctement verrouillé. Dans le cas contraire, ne pas rouler et contactez votre SAV.
- Pour déployer la colonne de direction à la bonne hauteur, appuyez sur le bouton illustré de la figure (f) et fixez-le dans l'un des deux trous, selon vos besoins. Verrouillez ensuite le collier de serrage (g).
Si vous ne verrouillez pas le collier de serrage correctement, le bouton poussoir peut-être sectionné par la colonne de direction.
- La trottinette est entièrement déployée.
2. Étape de pliage (partie 1) :
- Mettre la trottinette sur la béquille stabilisatrice, ouvrez le collier de serrage comme indiqué sur la figure (a & b).
- Appuyez sur le bouton 1 de la colonne de direction, comme montré dans la figure (c) et appuyez sur le guidon comme indiqué sur la figure (d) pour le rentrer
- Appuyez sur la languette rouge avec le bout du pied tout en poussant simultanément avec vos mains sur les poignées la colonne de direction vers l'avant (sauf pour la GT), comme illustré à la figure (e) puis rabattre les poignées en tirant fort vers l'extérieur et en appuyant sur les boutons dans les poignées pour les libérer (f) et (g), puis repliez la colonne en la ramenant vers vous jusqu'à ce que le crochet de pliage atteigne l'ouverture située sur le garde-boue arrière comme indiqué en détail sur la figure (h).
Pendant le pliage et le dépliage ne pas mettre les mains au niveau du système de pliage, vous pouvez vous coincer les doigts.
UTILISATION DE LA TROTTINETTE
1. conduite :
1. Se préparer !
-
Choisissez un lieu approprié à la conduite. Durant la première utilisation, utilisez votre trottinette dans un endroit dégagé de tout obstacle, afin de prendre en main l'accélération, le freinage, les virages... tout en gardant bien les deux mains sur le guidon. L'usage de la trottinette électrique peut engendrer des vibrations importantes et des chocs en fonction de la surface sur laquelle on l'utilise.
-
Dépliez la trottinette conformément aux instructions de ce manuel et assurez-vous d'avoir bien entendu le claquement à l'ouverture.
-
Réglez le guidon à la hauteur appropriée selon votre taille.
PREMIÈRE UTILISATION : lorsque vous achetez la trottinette électrique E-TWOW® , avant la première utilisation, chargez la batterie complètement. La batterie E-TWOW® peut être rechargée à tout moment.
2. Commencer
-
Appuyez sur le bouton d'alimentation pour démarrer. L'écran d'information s'allume. La trottinette est en route.
-
Mettez un pied sur le plancher de la trottinette, regardez bien devant. L'autre pied pourra à tout moment être posé par terre à l'arrêt uniquement, il sert aussi pour l'équilibre.
-
Appuyez doucement sur la gâchette d'accélérateur (10) avec le pouce droit, la trottinette va avancer immédiatement. Faîtes attention car c'est un entrainement direct, la sensation de vitesse apparaît dès le départ. La vitesse d'accélération dépend de la pression exercée sur l'accélérateur. Plus vous pressez dessus, plus la vitesse augmente. Dès que vous relâchez, la vitesse se réduit.
-
Freiner (pour ralentir ou stopper la trottinette), appuyez soit sur :
-
le frein mécanique : les trottinettes E-Twow® ont également un frein mécanique qui s'active en appuyant avec le pied sur le garde-boue arrière. Utilisez en priorité le frein mécanique, le frein électromagnétique kers est a utilisé en second.
-
le frein électromagnétique : en appuyant sur la gâchette gauche (9) le frein s'activera tout en rechargeant votre batterie. Plus vous appuyez sur la gâchette, plus la force de freinage rechargera votre batterie.
4. Régler la vitesse :
Cette option permet à l'utilisateur de régler et de maintenir une vitesse constante, sans maintenir le levier d'accélération enfoncé. Maintenez l'accélération à la même vitesse pendant 5 secondes et le régulateur sera enclenché. Vous pouvez aussi facilement désactiver la fonction en appuyant délicatement sur le levier de freinage ou d'accélération. La fonction de régulateur de vitesse n'est pas activée par défaut, vous devez l'activer après l'achat de la trottinette. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoins de l'utilisateur.
5. La fonction « zéro start » économisez +20% de batterie :
Cette fonction est conçue pour la sécurité et de gain d'énergie (jusqu'a +20% de gain sur votre autonomie). L'option permet d'activer l'accélération uniquement si la trottinette est d'abord poussée avec le pied. La fonction de démarrage « zéro start » n'est pas activée par défaut. Vous devez l'activer après l'achat de la trottinette. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoins de l'utilisateur. De ce fait, la trottinette ne peut pas de déplacer toute seule.
6 La limitation de la vitesse maximale :
Les pays ont une législation qui impose une limitation de vitesse pour les véhicules électriques. Une fois que la vitesse maximale est réglée par l'utilisateur, la trottinette ne dépassera pas cette vitesse. Les options de limite de vitesse maximale sont de 6 km/h, 12 km/h, 20 km/h, 25 km /h. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoins de l'utilisateur
2. batterie et chargeur :
Batterie :
Utiliser uniquement le chargeur fourni avec le produit pour charger la batterie (l'utilisation d'un chargeur inadapté pourrait causer de graves dommages à la batterie et pourrait provoquer un incendie)
NE PAS PRENDRE le chargeur d'un autre modèle de la gamme E-TWOW.
NE PAS SORTIR la batterie de son compartiment sans avoir contacté un revendeur E-TWOW – La batterie doit être changée par votre revendeur E-TWOW uniquement.
NE JAMAIS LAISSER une batterie en charge sans surveillance.
NE PAS EXPOSER la trottinette statique au soleil.
NE PAS UTILISER la trottinette sous une forte pluie, malgré les caches sur le compartiment batterie ou le connecteur du charge.
Avertissement : pendant les périodes d'inactivité, conservez TOUJOURS la batterie à mi charge et chargez minimum une fois par mois 15 minutes env. même si vous n'utilisez pas la trottinette, pour maintenir la batterie complètement fonctionnelle et prolonger sa durée de vie. En hiver, vérifiez la puissance de la batterie et rechargez-la si nécessaire.
CETTE TROTTINETTE CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ÊTRE RECYCLÉES DE FACON SÛRE.
Recyclage : la batterie doit être retirée par un revendeur E-Twow avant d'être mise au rebus. Avant de rapporter votre
trottinette chez votre revendeur, pensez à l'éteindre et la débrancher de la prise de courant.
Chargeur :
La société fournit un chargeur dédié qui dispose d'une fonction de protection de charge : lorsque la batterie est chargée à 100%. Le temps de chargement varie de 2h à 4h suivant le modèle.
Le chargeur de la batterie doit TOUJOURS être branché sur la prise murale AVANT d'être branché sur la trottinette. Sinon des étincelles de surtension pourraient endommagées le chargeur et/ou le contrôleur.
Le voyant de la batterie passe au vert quand celle-ci est complètement chargée. Toutes les 10 à 20 charges la batterie doit rester en charge 4h après le passage du témoin au vert pour rééquiliber les cellules.
Les chocs entraîneront des dommages au chargeur qui ne sont pas couverts par la garantie.
3. maintenance :
Lubrification et contrôle :
Ajoutez une petite quantité de graisse ou de lubrifiant sur l'amortisseur arrière et sur les articulations de la trottinette électrique, tous les six mois, en position pliée de la trottinette, ou si vous entendez des grincements.
En utilisation fréquente ou sur sol dégradé, vérifiez avec un outil les vis de la trottinette tous les mois pour vous assurer qu'elles ne se dévissent pas.
En cas d'endommagement du câble souple externe, celui-ci doit être remplacé par le constructeur ou son agent ou par une personne qualifiée dans le but d'éviter tout danger.
Stockage :
- Ne pas ranger, ni garer la trottinette longtemps au soleil (même dans le coffre de votre voiture). La batterie ne doit pas être exposée à des températures supérieures à 50°C cela pourrait l'endommager gravement.
- Ne pas laisser votre trottinette dans des endroits humides.
- Veuillez la stocker dans un environnement sec et chaud, à l'abri du brouillard et de l'humidité, avec une température constante d'au moins 15°C.
- Gardez la trottinette propre et au sec.
Gardez le carton et l'emballage dans lesquels vous avez reçu la trottinette. Ces derniers pourront vous servir pour transporter votre trottinette ou pour la renvoyer en cas de problème.
Nettoyage :
- Avant de nettoyer vérifier que votre trottinette est éteinte et débranchée, que la prise de chargement de la batterie soit bien remise afin d'en assurer l'étanchéité.
- Utilisez un chiffon humide et un détergent doux pour les parties extérieures. Ne pas lavez avec sous-pression.
- Utilisez un chiffon humide et un détergent doux et ne pas laver avec un tuyau d'arrosage ou un système à haute pression.
En cas de panne ou d'accident :
- Éteignez votre trottinette.
- Rapatriez-la dans un endroit sécurisé (point de vente, chez soi...).
- Contactez votre revendeur ou le service après-vente.
SPECIFICATIONS
| Taille | Position dépliée | 940 x 1160 x 135 mm |
| Position pliée | 945 x 300 x 135 mm |
| Poids | 10.7 kg |
| Charge maximale | 100 kg |
| Performance | Vitesse | 25 km/h |
| Pente maximale | 15° |
| Autonomie | 20-30 km |
| Batterie | Type | Lithium Polymère |
| Capacité | 24V 6.5ah |
| Moteur | Moteur | 350 w |
| Chargeur | Tension d'entrée | 220 V 2a |
| Temps de chargement* | 3 à 4 heures |
Booster Plus :
| Taille | Position dépliée | 940 x 1160 x 135 mm |
| Position pliée | 940 x 330 x 150 mm |
| Poids | 10.8 kg |
| Charge maximale | 100 kg |
| Performance | Vitesse | 25 km/h |
| Pente maximale | 15° |
| Autonomie | 20-30 km |
| Batterie | Type | Lithium Polymère |
| Capacité | 33V 6.5ah |
| Moteur | Moteur | 500 w |
| Chargeur | Tension d'entrée | 220 V |
| Temps de chargement* | 2 à 3 heures |
Booster S+
| Taille | Position dépliée | 940 x 1160 x 135 mm |
| Position pliée | 940 x 300 x 150 mm |
| Poids | 10.9 kg |
| Charge maximale | 100 kg |
| Performance | Vitesse | 25 km/h |
| Pente maximale | 15° |
| Autonomie | 30-35 km |
| Batterie | Type | Li-ion Samsung |
| Capacité | 36V 8.7ah |
| Moteur | Moteur | 575 w |
| Chargeur | Tension d'entrée | 220 V |
| Temps de chargement* | 2 à 3 heures |
Booster V confort:
| Taille | Position dépliée | 940 x 1160 x 133 mm |
| Position pliée | 940 x 300 x 135 mm |
| Poids | 10.9 kg |
| Charge maximale | 100 kg |
| Performance | Vitesse | 25 km/h |
| Pente maximale | Jusqu'à 23° |
| Autonomie | 35-40 km |
| Batterie | Type | Lithium Ion 36v 10.5ah |
| Capacité | 36v 10.5ah |
| Moteur | Moteur | 575 w 36V Brushless DC |
| Chargeur | Tension d'entrée | 220 V |
| Temps de chargement | 2 à 3 heures |
Monster confort :
| Taille | Position dépliée | 940 x 1160 x 135 mm |
| Position pliée | 940 x 300 x 150 mm |
| Poids | 10.9 kg |
| Charge maximale | 100 kg |
| Performance | Vitesse | 25 km/h |
| Pente maximale | Jusqu'à 25° |
| Autonomie | 25-35 km |
| Batterie | Type | Samsung |
| Capacité | 36 v 10.5ah |
| Moteur | Moteur | 1000 W |
| Chargeur | Tension d'entrée | 220 V |
| Temps de chargement | 2 à 3 heures |
Booster GT :
| Taille | Position dépliée | 1132 x 1075 x 382 mm |
| Position pliée | 1060 x 324 x 150 mm |
| Poids | 11.9 kg |
| Charge maximale | 125 kg |
| Performance | Vitesse | 25 km/h |
| Pente maximale | Jusqu'à 25° |
| Autonomie | 30-40 km |
| Batterie | Type | Li-ion Samsung |
| Capacité | 48 v 10.5ah |
| Moteur | Moteur | 7000 W |
| Chargeur | Tension d'entrée | 220 V |
| Temps de chargement | 4 à 4,5 heures |
RAPPEL DES POINTS ESSENTIELS DE SÉCURITÉ À SIGNER
SÉCURITÉ BATTERIE
- Ne jamais laisser sa trottinette statique au soleil de façon prolongée.
- Ne jamais laisser une trottinette en charge sans surveillance.
- Ne jamais charger sa trottinette avec un autre chargeur.
- Ne jamais démonter/bricoler une batterie.
- Ne pas rouler dans l'eau, ni sous forte pluie.
SÉCURITE CONDUITE
- Toujours entendre le clac de sécurité à l'ouverture de la trottinette.
- S'entrainer à l'utilisation du frein de sécurité arrière à pied.
- Respecter la règlementation de conduite en vigueur localement.
- Le port du casque et des gants de protection sont fortement recommandé.
- Ne pas utiliser en mode freestyle, ni pour faire de sauts.
SECURITE ENTRETIEN
- Vérifier à chaque usage sur les premiers 100m les jeux/débattements anormaux et vérifiez les visseries, notamment pour la roue arrière et l'amortisseur avant.
SECURITE UTILISATEUR & PRODUIT
- Avoir +18ans, respecter les consignes de poids, ne pas utiliser à deux,
- Ne pas freiner au frein à gâchette en descente avec une batterie chargée pleine, mais au frein à pied sinon vous risquez de griller le condensateur de l'afficheur, ça ne sera pas pris en garantie.
- Position de conduite : NE PAS avoir les pieds joints, vous devez avoir les pieds alignés ET en épi, avec les talons au centre du plancher.
- Lors des freinages et accélérations, LE POIDS DU CORPS NE DOIT PAS FORCER SUR LES POIGNEES. VOUS RISQUEZ D'ETRE FACILEMENT MIS EN DESÉQUILIBRE ET VOUS FRAGILISEZ LA POTENCE AINSI QUE LE SYSTEME DE PLIAGE.
Pour plus d'informations sur la bonne position, contactez votre revendeur ou E- TWOW France via le site web www.e-twow.fr rubrique infos/tutoriels
-
NE PAS prêter, donner, vendre votre trottinette E-TWOW sans avoir transmis à son utilisateur le manuel utilisateur.
-
Suivre et (faire) remplir le carnet d'entretien
| SIGNATURE(S) | NOM(S) | PRENOM(S) | DATE(S) |
1°
2°
PREMIERE REVISION DES 100 à 200 premiers km ou 6 mois au premier échu (par un professionnel ou par soi-même)
Date / Cachet professionnel / nom / signature
Km
POINTS DE CONTRÔLE À VÉRIFIER LORS DES RÉVISIONS
Tutoriels disponibles sur www.e-twow.fr dans la rubrique infos/tutoriels
- tenue des visseries à vérifier au tournevis/clef alen/clef plate : 2 vis roue Ar, visserie fourche ar, 6 vis du square tube, 2 grosses vis amortisseur Av haut + bas, vis axe central amortisseur Ar, 4 vis couvercle display, 4 vis garde-boue ar + cache câbles av, 12 vis flasque roue moteur, 4 vis contrôleur, 2 vis bague serrage bas de colonne, vis bague serrage haut colonne, collier de serrage du haut, 2 écrou moteur, 2 vis axes av/ar,
- état roulements (moteur, roue av, bague direction),
- jeu axe central amortisseur ar, jeu entretoises fourche ar, jeu cage roulement amortisseur av, jeu barre de direction, jeu roue moteur,
- divers : goupilles de poignées qui dépassent, usure grip de deck, usure pneu av/pneu ar, sticker protection prise diagnostic contrôleur + sticker protection connecteur moteur, graissage si bruits amortisseur ar - roue av - roue ar, languette de prise chargeur sur contrôleur, bille réglage colonne ;
- contrôles visuels bas colonne (sortie câble de la colonne), square tube, oreilles, fourche av et fourche ar, Axe pliage avant totalement enfoncé dans les gorges les oreilles et centré latéralement, centrage latéral axe ar,
- vérification étanchéité compartiment batterie (optionnel pour première révision) et siliconage supplémentaire extérieur,
- débattement/état amortisseur av et ar
P.S. 1 av = avant / ar = arrière
P.S. 2 après première vérification du serrage des vis, le contrôle suivant ne nécessite pas de serrer fort pour la vérification.
Les premiers serrages en revanche, doivent être fait de façon ferme mais sans excès, suivant le tutoriel présent sur le site www.e-twow.fr dans la rubrique infos/tutoriels.
Conseil d'utilisation
Pour profiter pleinement et le plus longtemps de votre trottinette électrique, lisez attentivement les 10 préconisations essentielles E-TWOW France :
• Le clac de sécurité au dépliage de la trottinette doit toujours être audible
• Pour les longues périodes sans utilisation, la batterie se conserve à mi-charge.
Privilégiez les petites charges. Conservez la trottinette entre 5 et 20 C°.
- Toujours brancher le chargeur sur la prise murale AVANT de brancher la trottinette et ne jamais laisser la trottinette en charge sans surveillance
- Les poignées doivent être tirées jusqu'au bout AVANT d'être repliées, sinon les tubes risquent de s'ovaliser ou le métal de se fissurer
- Vérification régulière des visseries, notamment jeu de vis amortisseur avant, vis roue arrière, vis colonne avant, vis moteur, vis garde-boue arrière, vis afficheur ainsi que le bon état des câbles
- Pas de saut/utilisation Freestyle avec la trottinette pour éviter les risques de casse de structure et vérifier l'état de la structure en cas d'utilisation intensive
- Ne pas forcer sur la colonne lors du pliage de la trottinette, sinon vérifier toute apparition de fissure sur la base de la colonne
- Bien serrer le collier de serrage de la colonne et vérifier que le bouton de réglage de la hauteur soit bien en place sinon tout le poids repose sur le ressort du bouton de réglage de colonne qui risque de céder
- Vérifier l'état des câbles moteur et contrôleur de temps en temps (coupure, torsion, arrachement, dégradation...)
- Ne pas rouler dans l'eau et ne pas laver la trottinette à grandes eaux. Chiffon et/ou éponge.
Tableau récapitulatif des vérifications et entretiens :
Voici un tableau récapitulatif des vérifications et entretiens à effectuer sur votre trottinette électrique E-TWOW. La périodicité des entretiens est donnée à titre indicatif et dépendra de l'utilisation de votre E-TWOW:
| Composant | Éléments | A faire | A quelle fréquence ? | Commentaires |
| Général | Toute la trottinette | Nettoyer complètement | 1 fois/mois | Privilégiez de nettoyer votre trottinette avec un chiffon et/ou une éponge. |
| Système de freins | Mécanique | A vérifier | 1 fois/6 mois | Vérifiez le serrage |
| KERS | A vérifier | 1fois/6 mois | |
| Roues | Pleines | A vérifier ou remplacer | 1 fois/an | Remplacez les pneus selon l’usure de la gomme et selon votre utilisation |
| Gonflables | A vérifier ou remplacer | 1 fois/mois | |
| Axe de roue | A vérifier | 1 fois/mois | Serrez l’axe |
| Suspensions | Avant | A vérifier | 1fois/an | |
| Arrière | A vérifier et à régler la compression | 1 fois/an | |
| Visserie | A vérifier ou resserrer | 1 fois/an | |
| Batterie | A recharger | 1 fois/mois | Ne laissez pas la batterie déchargée. |
| Moteur | Aucun entretien | | |
| Contrôleur | Aucun entretien | | |
| Display (compteur/gâchette) | A vérifier | 1 fois/mois | Nettoyez avec un chiffon sec |
| Câbles | A vérifier | 1 fois/mois | Vérifiez l’état des câbles visibles |
| Étanchéité | A vérifier | 1 fois/an | Refaite l’étanchéité en suivant le tuto disponible sur le shop.e-twow.fr |
RÉVISION DES 1000km OU 1an au 1er échu
Obligatoirement par un professionnel sous peine de déchéance de la garantie
| Date | / cachet professionnel | / nom | /signature |
| Km | | | |
REVISION DES 2000KM OU 2ans au 1er échu (par un professionnel ou par soi-même)
| Date | / cachet professionnel | / nom | / signature |
| Km | | | |
REVISION DES 3000KM
| Date | / cachet professionnel | / nom | / signature |
| Km | | | |
REVISION DES 5000KM
| Date | / cachet professionnel | / nom | / signature |
| Km | | | |
REVISION DES 10.000KM
| Date | / cachet professionnel | / nom | / signature |
KM
ELECTRIC TWO WHEELS
e·TWOW
Nous vous souhaitons beaucoup de plaisir avec votre nouvelle trottinette.
