S2 BOOSTER - Trottinette électrique E-TWOW - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Trottinette électrique
Caractéristiques techniques principales	Moteur de 500W, vitesse maximale de 30 km/h
Alimentation électrique	Batterie lithium-ion 36V
Dimensions approximatives	Longueur : 102 cm, Largeur : 43 cm, Hauteur : 113 cm
Poids	12 kg
Compatibilités	Accessoires E-TWOW, pièces de rechange spécifiques
Type de batterie	Batterie lithium-ion
Tension	36V
Puissance	500W
Fonctions principales	Mode éco, mode sport, éclairage LED avant et arrière
Entretien et nettoyage	Nettoyer avec un chiffon humide, vérifier régulièrement la pression des pneus
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client E-TWOW
Sécurité	Casque recommandé, respect des règles de circulation
Informations générales utiles	Autonomie de 30 à 40 km selon le mode de conduite

FOIRE AUX QUESTIONS - S2 BOOSTER E-TWOW

Comment charger la trottinette E-TWOW S2 BOOSTER ?

Utilisez le chargeur fourni avec votre E-TWOW S2 BOOSTER. Branchez le chargeur sur une prise secteur et connectez-le au port de charge situé sur la trottinette. Assurez-vous que le voyant de charge s'allume pour indiquer que la batterie est en cours de chargement.

Quelle est l'autonomie maximale de la E-TWOW S2 BOOSTER ?

L'autonomie maximale de la E-TWOW S2 BOOSTER est d'environ 30 km, selon les conditions de conduite, le poids du conducteur et le terrain.

Que faire si la trottinette ne s'allume pas ?

Vérifiez d'abord que la batterie est suffisamment chargée. Si la batterie est chargée et que la trottinette ne s'allume toujours pas, essayez de réinitialiser le système en éteignant la trottinette, puis en la rallumant.

Comment régler la vitesse de la E-TWOW S2 BOOSTER ?

La vitesse de la E-TWOW S2 BOOSTER peut être ajustée en utilisant le mode de conduite. Appuyez sur le bouton de mode situé sur le panneau de contrôle pour passer entre les différents modes de vitesse.

Que faire si les freins ne fonctionnent pas correctement ?

Vérifiez d'abord les plaquettes de frein pour vous assurer qu'elles ne sont pas usées. Si elles sont en bon état, vérifiez le câble de frein pour voir s'il est correctement tendu. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

La E-TWOW S2 BOOSTER est-elle étanche ?

La E-TWOW S2 BOOSTER n'est pas entièrement étanche. Elle est résistante à l'eau et peut supporter des éclaboussures légères, mais il est conseillé de ne pas l'utiliser sous la pluie ou de l'exposer à des conditions humides prolongées.

Comment entretenir la E-TWOW S2 BOOSTER ?

Pour entretenir votre E-TWOW S2 BOOSTER, vérifiez régulièrement la pression des pneus, nettoyez la trottinette avec un chiffon humide, et assurez-vous que les vis et les boulons sont bien serrés. Pensez également à inspecter la batterie et les freins.

Quelle est la vitesse maximale de la E-TWOW S2 BOOSTER ?

La vitesse maximale de la E-TWOW S2 BOOSTER est d'environ 30 km/h, selon les conditions de conduite et le poids du conducteur.

Comment savoir si ma batterie doit être remplacée ?

Si vous remarquez que l'autonomie de votre E-TWOW S2 BOOSTER diminue significativement ou si la batterie ne se charge plus, il se peut qu'elle doive être remplacée. Consultez le manuel d'utilisation pour des recommandations spécifiques.

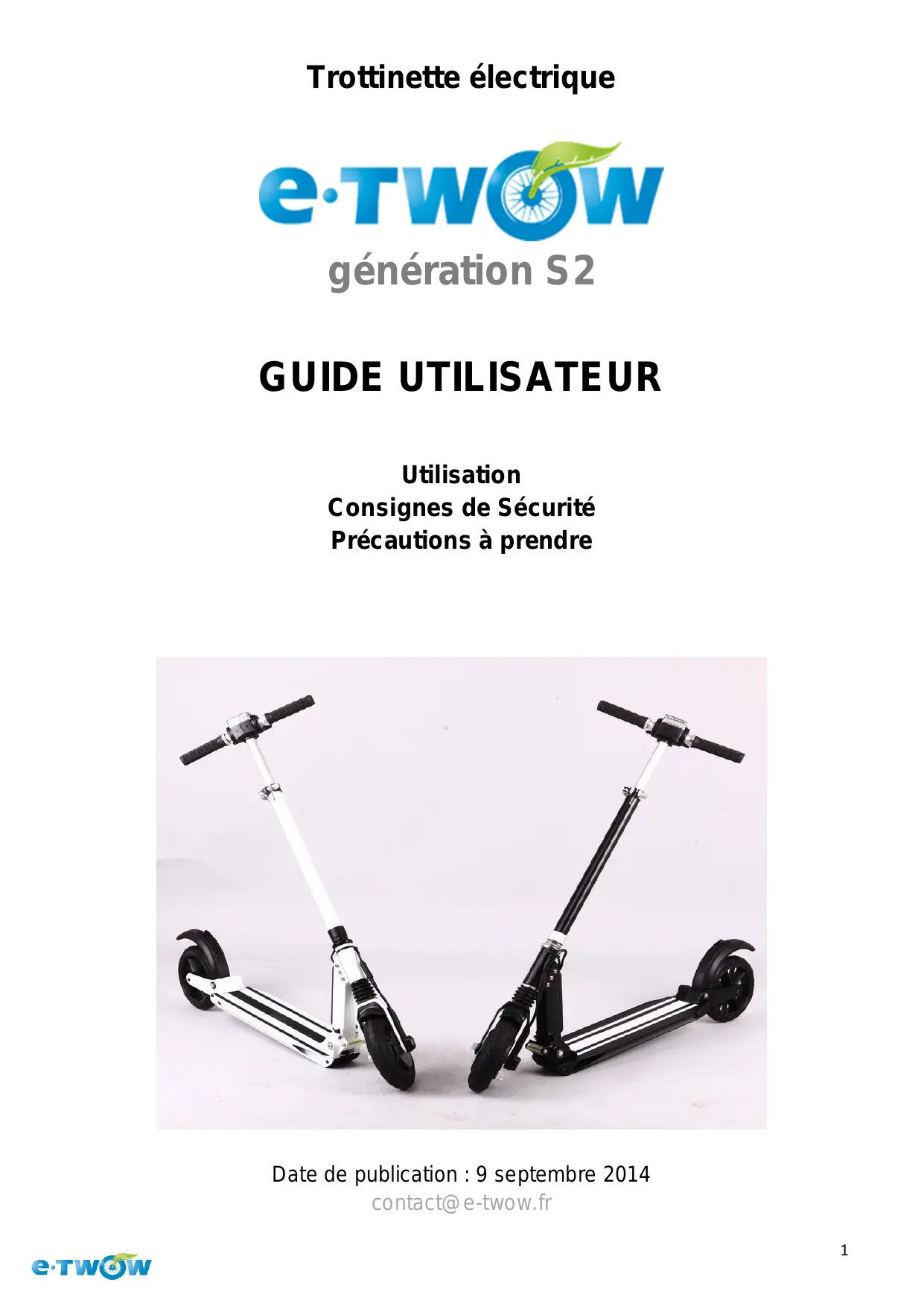

MODE D'EMPLOI S2 BOOSTER E-TWOW

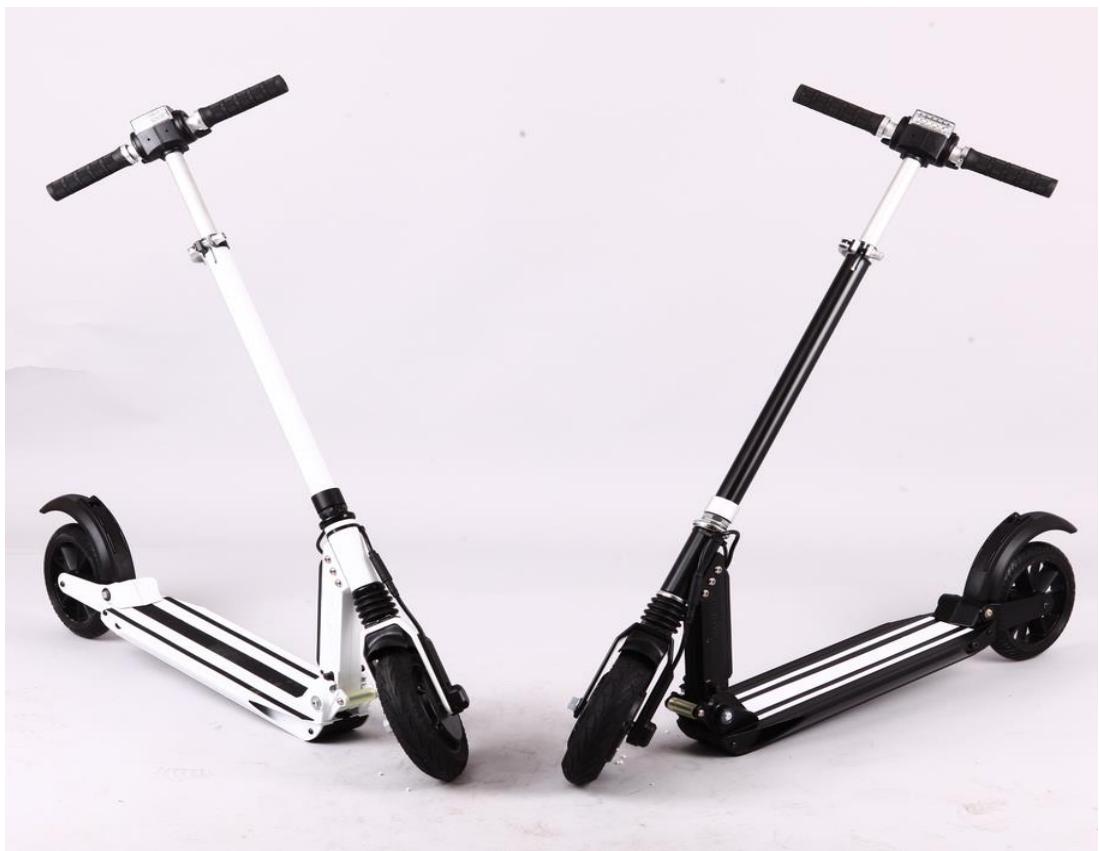

Trottinette électrique

génération S2

GUIDE UTILISATEUR

Utilisation

Consignes de Sécurité

Précautions à prendre

Date de publication : 9 septembre 2014

[e-mail]

SOMMAIRE

PIECES PRINCIPALES 3

SECURITE 4

PLIAGE/DEPLIAGE 5

Phases de pliage 5

Etapes de piage 6

7

FONCTIONNEMENT 8

Differentes parties du guidon 8

Instructions d'utilisation 8

Afficher et modifier les réglages d'usine 10

UTILISATION 11

Première Utilisation 11

Démarrage 11

Freinage 11

BATTERIE ET CHARGEUR 12

Batterie 12

Chargeur 12

Instructions de charge 12

MAINTENANCE 13

Lubrification 13

Batterie 13

Placement and entretien 13

DIAGNOSTIC DES PANNES 14

SPECIFICATIONS DU PRODUIT 15

ASSURANCE QUALITE 16

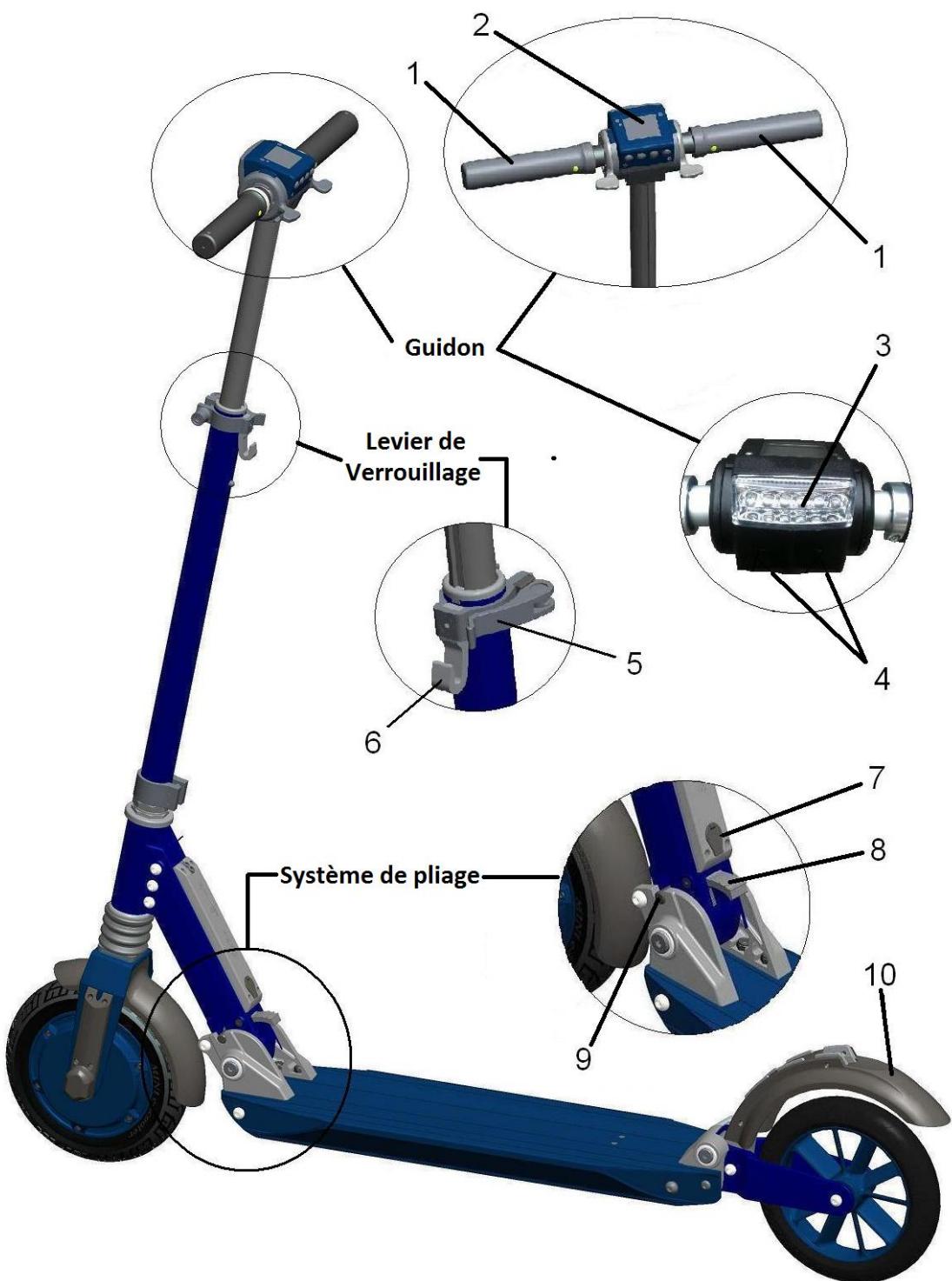

PIECES PRINCIPALES

1. Guidon
2. Console et boutons
3. Eclairage LED
4. Klaxon

5. Anneaux de serrage

6. Crochet de piage

7. Entre recharge batterie
8. Levier de piage
9. Boulon de blocage
10. Frein mécanique arrière

SECURITE et PRECAUTIONS

Risque de détérioration :

Ne jamais actionner le frein lorsque la batterie est pleine

Si vous devez franchir une pente descendante en début de parcours, laissez la trottinette et utilisez le frein manuel.

Interdictions :

1. Ne pas utiliser le frein lorsque la batterie est pleinement chargée. si le parcours débute par une pente descendante, descendre la pente avec trottinette éteinte et utiliser le frein mécanique arrêté.
2. Je pas franchir trottoirs rabaissé ou escaliers de plus de 3 cm, la trottinette se penchera vers l'avant et vous tomberez la tête en premier.
3. Ne pas utiliser lorsque la température est inférieure à -5 °C.
4. Ne pas utiliser sur terrain huileux et sur la neige.
5. La trottinette n'est pas étanche. Ne pas rouler sur flaques d'eau de plus de 4 cm de hauteur ou l'arroser avec de l'eau.
6. Ne pas rouler avec sous la pluie

Précautions

1. Produit pouradulte et non pour mineur. Ne pas transporter 2adultes en même temps.
2. L'E-TWOW n'est pas une trottinette freestyle. Ne pas utiliser la trottinette avec une seul main. Garder les pieds sur la trottinette
3. Le port du casque et et autres protections (gilet jaune) est fortement conseillé pendant l'utilisation de la trottinette.
4. Produit interdit sur les voies de circulation automobile ou terrains dangereux. Respecter la législation en vigueur.
5. Essayer la trottinette sur un espace étendu avant usage au quotidien
6. Circular lentement ou descendre sur revêtement très mauvais qualité.
7. La vitesse maximale en pente est de 27-30 Km/h. Par précaution éviter de dépasser la vitesse de 20 Km/h. L'usage en soitée est déconseilé, si nécessaire, limiter la vitesse à 15 Km/h et utiliser l'éclairage LED avant.

PLIAGE / DEPLIAGE

Phases de pliage

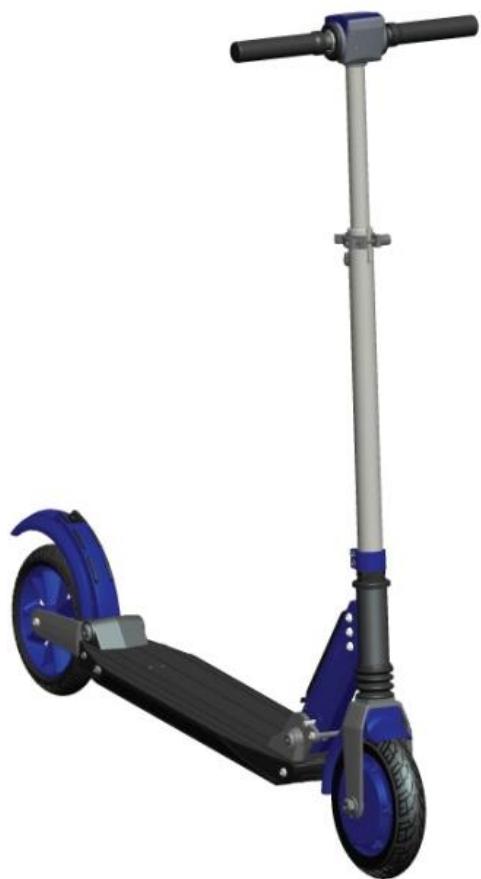

A - Déplié

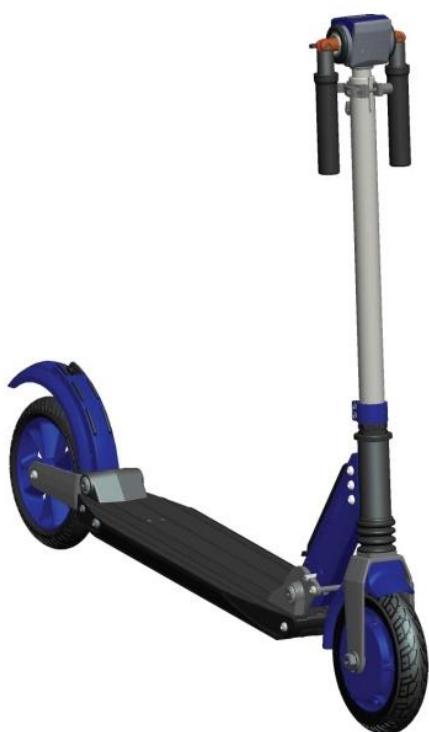

B - Guidon plié

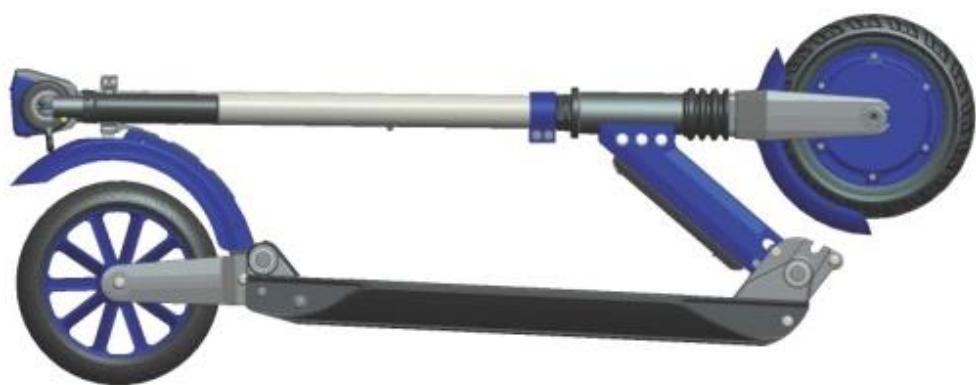

C - Entièrement plié

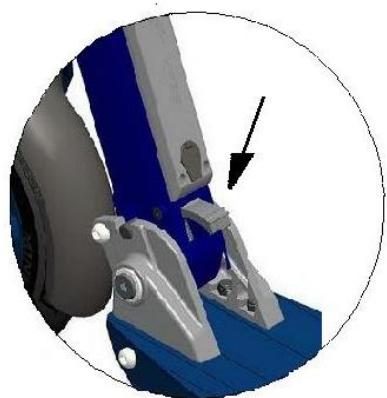

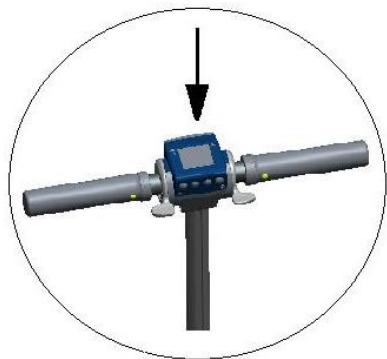

Etapes de piage

1. Ouvrir le levier de verrouillage, dans la direction de la flèche indiqué dans l'image (a).

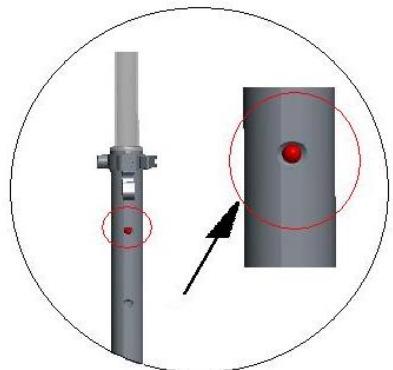

2. Appuyer sur le bouton rouge, image (b), pousser en même temps le guidon vers le bas comme indiqué sur l'image (c) puis fermer le levier de verrouillage.

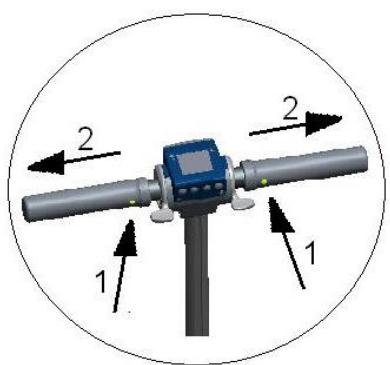

3. Tenir les poignées du guidon avec les deux mains, appuyer sur les boutons (1) cachés sous les poignées comme indiqué sur l'image (d) et tirer les poignées au maximum vers l'extérieur puis vers le bas. A la fin du pliage, les poignées doivent être positionnées comme sur l'image (e)
4. pousser le guidon vers l'avant, et appuyer en même temps sur le levier de piage dans la direction indiquée par une flèche sur l'image (f)

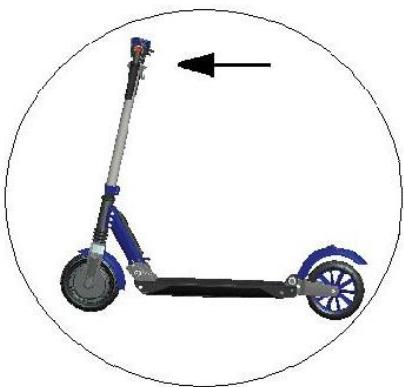

5. Continuer à plier la trottinette jusqu'à ce que le cochet de verrouillageatteigne et s'accroche sur le boulon du frein arrêté

a

b

C

d

e

f

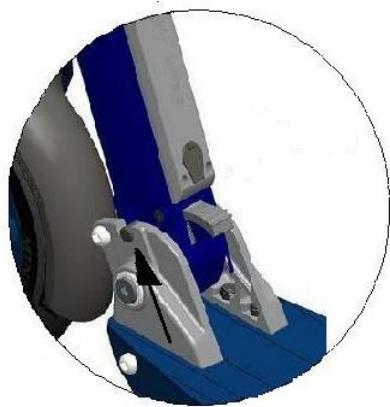

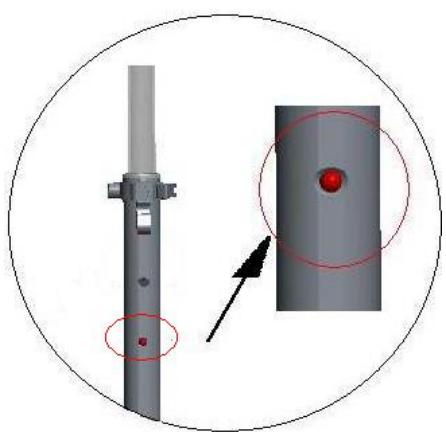

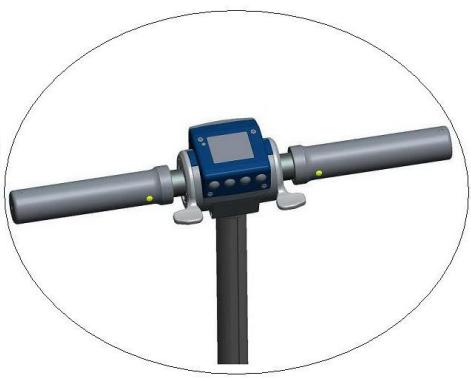

Etapes de dépliage

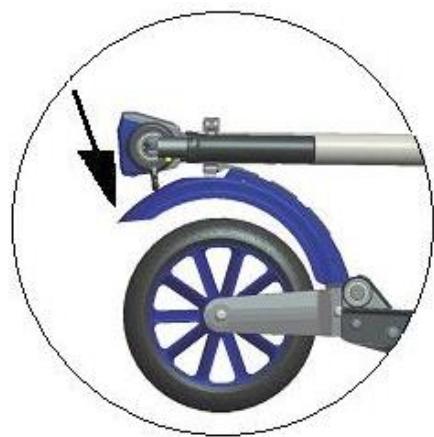

1. Appuyer le frein arrêté dans la direction indiquée par la flèche dans l'image (a) jusqu'à ce que le crochet de verrouillage se détache du frein arrêté.
   Soulever le guidon jusqu'à ce qu'il attaigne la position de fonctionnement et que le le boulon de verrouillage avant se mette en place, comme dans l'image (b).
2. Lever les deux poignées jusqu'à ce qu'elle se mettent en position d'utilisation, comme dans l'image (c)

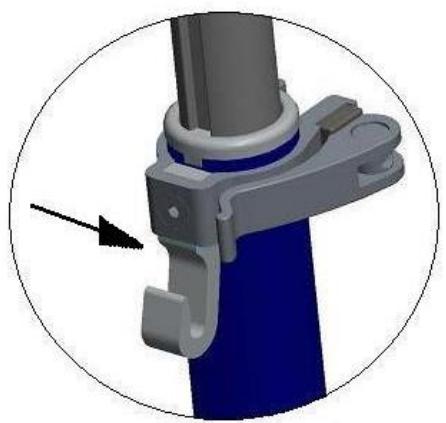

3. Ouvrir le levier de verrouillage, dans la direction de la flèche indiqué dans l'image (d) et soulever le guidon à la hauteur voulue. Appuyer sur le bouton dans l'image (e) si nécessaire. Celui-ci doit être fixé dans l'une des deux trous.

a

b

C

d

e

FONCTIONNEMENT

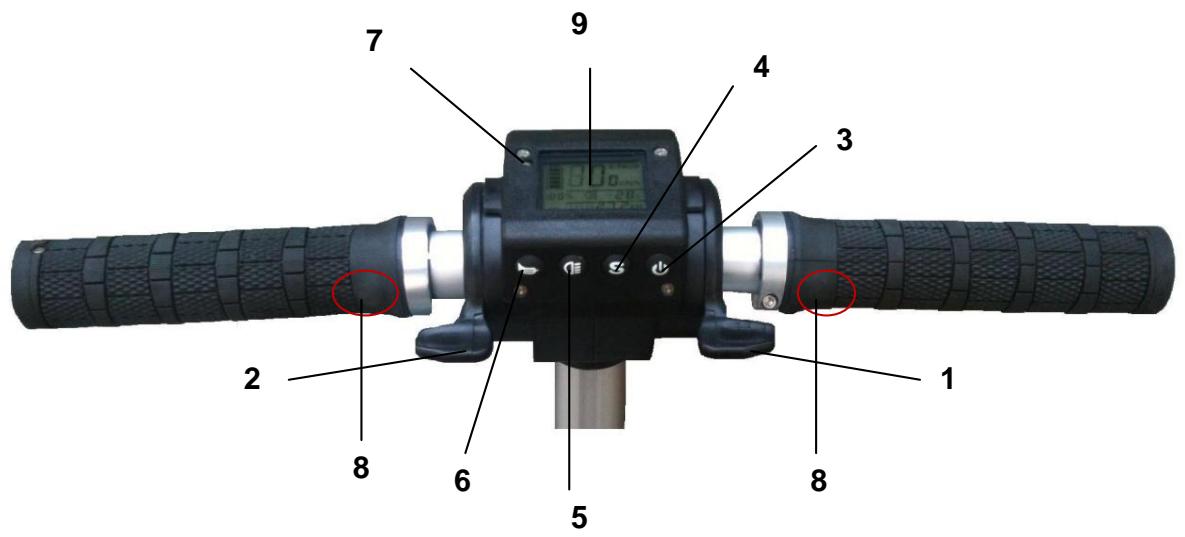

1. Différentes parties du guidon

1. Gachette d'accelération
2. Gâchette de freinage
3. Bouton interrupteur
4. Bouton de réglage (S)
5. Bouton éclairage
6. Bouton klaxon
7. Capterur de lumière
8. Bouton de piage du guidon
9. Afficheur LCD

2. Instructions d'utilisation

a. Interrupteur

Pourmettressous tension,appuyer le bouton interrupteur pendant 1 sec, l'affichage LCD s'allumera ensuite.Appuyer sur le bouton pendant 3 sec pour I'eteindre.Latrottinette s'eteint automatiquement après 3 minutes d'inutilisation.

b. Accélération

Appuyer sur la gâchette d'accélération pour contrôle la vitesse (1-25km/h).

c. Contrôle du freinage

Appuyer sur la gâchette de freinage pour ralentir. L'intensité de freinage dépend de la pression exercée sur la gâchette

d. Klaxon

Appuyer sur le bouton de klaxon pour klaxoner.

e. Eclairage avant LED

L'éclairage peut être régle en mode automatique ou manuel (voir réglages d'usine sur la page suivante).

En mode manuel : Appuyer sur le bouton éclairage pour allumer et éteindre l'éclairage. Un indicateur sur l'écran affiche si l'éclairage est activé.

En mode automatique : Le capteur de lumière détecte s'il y a besoin d'éclairage. Si le niveau de luminosité ambiente est faible, l'éclairage LED avant s'allume automatiquement.

Lorsque l'éclairage est en mode automatique, il suffit d'appuyer sur le bouton d'éclairage pour le faire basculer en mode manuel.

f. Affichage de la distance

L'afficheur de distance affiche la distance totale parcourue (TOTAL) et la distance parcourue depuis la dernière réinitialisation du compteur (TRIP). Le bouton de réglage (S) permet de basculer entre ces 2 modes d'affichage.

Pour réinitialiser le compteur en mode TRIP, appuyer sur le bouton de réglage (S) pendant 3 secondes.

g. Urgence

En cas d'urgence, l'utilisation du frein mécanique arrêté actionne simultanément le frein magnétique; En temps normal, il est déconseilé d'utiliser le frein mécanique en circulant à haute vitesse, afin d'éviter toute usure de la roue.

3. Afficher et modifier les réglages d'usine

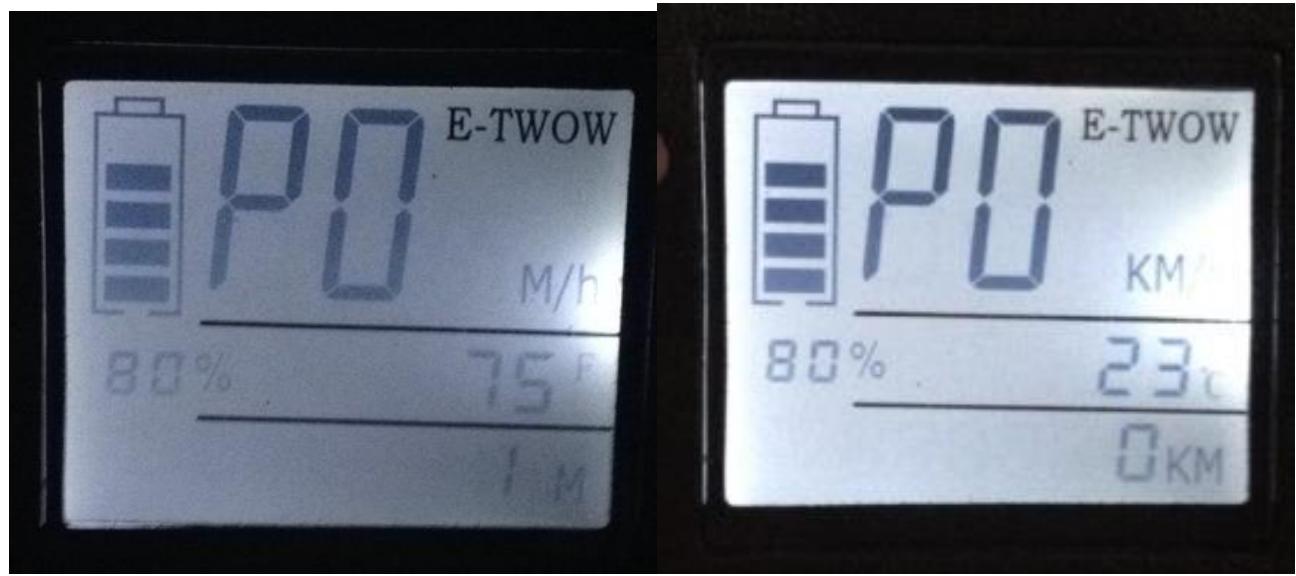

Pour afficher les réglages, appuyer simultanément sur le bouton interrupteur et le bouton de réglage (S), jusqu'à ce que P0 apparaisse à l'écran.

Appuyer sur le bouton de réglage pour basculer entre les paramètres P0 et P1

Pour chacun de ces deux paramètres,les valeurs régables sont les suivantes:

P0_0 - affiche la vitesse en km/h et la température en degrés Celsius

P0_1 - affiche la vitesse en mile/h et la température en degrés Fahrenheit

P10 - éclairage LED avant en mode manuel

P1₁ – éclairage LED avant en mode automatique

Les valeurs 0 et 1 se modifient en appuyant sur le bouton interrupteur.

Appuyer sur le bouton de réglage (S) pour valider la sélection.

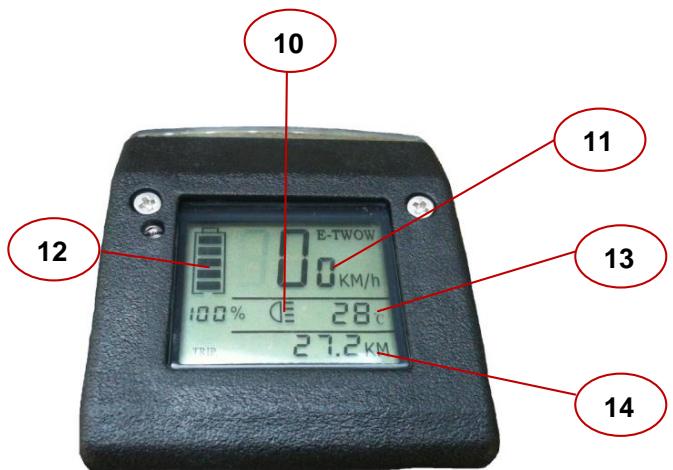

10 - Détecteur de luminosité
11 - Vitesse
12 - Niveau de batterie
13 - Température
14 - Distance parcourue

UTILISATION

Première utilisation

1. Choiser un terrain large et plat pour la première utilisation.
2. Ouvrir la trottinette en suivant les instructions de pliage / dépliage.
3. Ajuster la hauteur du guidon pour qu'elle soit ni trop haut, ni trop bas.

Démarrage

1. Appuyer sur le bouton interrupteur pour allumer la trottinette E-TWOW
2. Mettre un pied sur le plateau de la trottinette et le second sur le sol.
3. Appuyer légèrement sur la gâchette d'accélération (à droite) pour faire avancer lentement la trottinette. Placer le pied qui était au sol sur la trottinette, et ajuster la pression sur la gâchette d'accélération pour contrôler la vitesse. Plus la pression exercée est élevé, plus la vitesse sera élevée

Freinage

La trottinette E-TWOW est équipée d'un frein magnétique à récapération d'énergie et d'un frein d'urgence mécanique.

1. En temps normal, utiliser la gâchette de freinage (à gauche) pour ralentir et freiner. Le freinage est progressif, plus pression exercée est élevé plus l'intensité de freinage avant sera élevée.
2. En cas d'urgence, l'appui du frein mécanique arrêté actionne le frein magnétique de la roue avant ainsi que le frein à friction sur la roue arrêté. L'usage de ce frein à pleine vitesse peut user la roue arrêté.

Risque de détérioration :

Ne jamais actionner le frein lorsque la batterie est pleine

Si vous devez franchir une pente descendante en début de parcours, laissez la trottinette et utilisez le frein manuel.

Les trottinettes électriques E-TWOW sont équipées de batteries en lithium avec un chargeur intelligent. Les accessoires utilisés par chaque trottinette ont un numéro dédié. L'utilisation de chargeurs d'autre marque est interdit, inversement l'utilisation de ce chargeur pour batteries d'autre marque est également interdit.

Batterie

Il est fortement recommandé de charger batterie de la trottinette électrique avant la première utilisation.

La batterie peut être chargée quel que soit son niveau de charge. Il est néanmoins recommendé de recharger la batterie au minimum 15 minutes après son utilisation.

Si la trottinette est utilisé, la batterie doit être rechargée tous les 3 mois.

La garantie n'est pas assurée en cas de collision, fuite d'eau et autres usages anormaux.

Chargeur

Le chargeur fourni avec l'E-TWOW est équipé d'une protection qui arrêté le chargement lorsque la batterie est chargée à 100% .

Instruction de chargement

Pour recharger la batterie de l'E-TWOW :

1) ouvrir le couvercle en caoutchouc place sur la partie inférieure de la colonne de direction, et insérer le connecteur du chargeur.
2) brancher le chargeur sur la prise de courant. La lumière rouge sur le chargeur indique que la batterie est en cours de charge
3) débrancher le chargeur lorsque la lumière deviendra verte. La luzière vertesur le chargeur indique que la batterie est entièrement chargée.

MAINTENANCE

Lubrification

Ajouter un peu de graisse ou de lubrifiant sur les poignées en position piée tous les six mois

Serrage de vis

Vérifier régulièrement qu'aucune vis n'est desserrée

Batterie

La batterie en lithium permet au moins 500 cycles de recharge complète et peut être utilisé plus de 1000 fois. Pour prolonger au maximum la durée de vie de la batterie (et non l'autonomie), il est recommendé :

• d'éviter de décharger complètement la batterie, et
• de la recharger après chaque trajet de plus de 2 Km
• d'attendre au moins 15 minutes après utilisation pour recharger la batterie

Conditions de stationnement

Eviter d'exposer la trottinette E-TWOW pendant une durée prolongée sous le soleil ou dans un endroit humide

DIAGNOSTIC DES PANNES

Liste de vérifications

En cas de souci, se référer aux vérifications ci-dessous.

1. Ecran LCD noir

Raison: Exposition prolongée sous le soleil.

Solution: Placer l'écran à l'ombre, l'affichage devrait redevinen normal.

1. Incohérence des valeurs affichées

Raison: Paramètres d'usine incorrect.

Solution: Voir la section paramètres d'usine

1. Affichage LCD terne

Raison: Faux contact ou batterie à plat

Solution: Eteindre et rallumer, recharger la batterie. Si le problème persististe, contacter votre revendeur.

Lorsque le fonctionnement du produit est anormal, vérifier les points suivants :

a. Allumer la trottinette
b. Vérifier sur l'afficheur LCD s'il y a bien de l'électricité,
c. Vérifier que les gâchettes de freinage et d'accelération sont en position neutre,
d. Que les connecteurs externes sont bien branchés.

Si le produit ne fonctionne toujours pas après avoir realize les étapes cédssous, contacter votre revendeur.

SPECIFICATIONS DU PRODUIT

	Caractéristique	E-TWOW génération S2
Dimensions	Dimension déplée	940 x 1160 x 135 mm
	Dimension plée	940 x 330 x 150 mm
	Poids	10.7 KG ou 11 KG selon batterie
Capacités	Charge maximale	100 KG
	Vitesse maximale	25 km/h
	Franchissement	10° en montée
	Autonomie	25 km (varie selon poids, vent, terrain, température)
Batterie	Voltage	24V
	Type de batterie	Li-po Lithium
	Capacité	6.5AH / 8.5AH
Moteur	Type de moteur	Brushless DC
	Puisance	250 W
	Rotation maximale	700 tours / min
	Voltage	24 V
	Couple maximum	13.3 N.m
Chargeur batterie	Voltage en sortie	220 V
	Temps de charge	3-4 h selon batterie et chargeur

ASSURANCE QUALITE

La garantie standard porte sur les éléments listés ci-dessous.

En cas de souci non résolus par la partie « diagnostic des pannes » de ce manuel pendant la période de garantie, contacter votre revendeur.

Elément	Problèmes couverts	Durée
Mateur	Mateur ne fonctionne pas en conditions d'utilisation normales	1 an
Contrôleur	Echec d'utilisation normale	1 an
Chargeur	Echec d'utilisation normale	1 an
Batterie	Ne se charge et se décharge plus en'utilisation normale	1 an
Affichage Accélérateur Electronique	Ne fonctionne plus (hors impacts et détérioration externe)	6 mois
Structure	Déformations et ruptures enutilisation normale	1 an

Remarque: E-TWOW ne sera pas responsable des dommages provoqués par une utilisation ne respectant pas les consignes d'utilisation décrites dans ce manuel.

Pendant la période de garantie, tout disfonctionnement ou dommage provoqué par les raisons suivantes sont exclues du périmètre de l'assurance qualité :

1. Non-respect des instructions de maintenance et réparation de ce guide
2. Utilisation de l'E-TWOW dans des situations non recommandées (ex : pluie, températures inférieures à 5^ , ...)
3. Désassemblage ou utilisation de pieces non fournies par E-TWOW
4. Mauvais usage ou accident / collision.
5. Sticker manquants ou numero de série non concordant avec facture
6. Usage sur terrain inapproprié
7. Location ou exploitation non autorisée
