S2 ECO - Trottinette électrique E-TWOW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique pliante
Marque	E-TWOW
Modèle	S2 ECO
Dimensions (dépliée)	940 x 1160 x 135 mm
Dimensions (pliée)	940 x 330 x 150 mm
Poids	10,7 - 11 kg selon batterie
Charge maximale	100 kg
Vitesse maximale	25 km/h
Autonomie	25 km (variable selon conditions)
Franchissement en montée	10°
Type de batterie	Li-Po Lithium
Tension batterie	24 V
Capacité batterie	6,5 Ah ou 8,5 Ah
Type de moteur	Brushless DC
Puissance moteur	250 W
Couple maximum	13,3 N.m
Temps de charge	3-4 heures
Système de freinage	Frein magnétique régénératif + frein mécanique arrière d'urgence
Éclairage avant LED	Automatique ou manuel
Affichage	LCD : vitesse, distance, niveau batterie, température
Entretien	Lubrification tous les 6 mois, vérification des vis régulièrement
Protection contre l'eau	Non étanche - éviter flaques > 4 cm et pluie

FOIRE AUX QUESTIONS - S2 ECO E-TWOW

Comment plier et déplier la trottinette E-TWOW S2 ECO ?

Pour plier, ouvrir le levier de verrouillage, appuyer sur le bouton rouge et pousser le guidon vers le bas, puis tirer les poignées vers l'extérieur et vers le bas. Ensuite, pousser le guidon vers l'avant en actionnant le levier de pliage jusqu'à ce que le crochet s'accroche au boulon de frein. Pour déplier, appuyer sur le frein arrière pour libérer le crochet, soulever le guidon, relever les poignées et ajuster la hauteur en ouvrant le levier.

Quelle est la vitesse maximale et comment la régler ?

La vitesse maximale est de 25 km/h. Utilisez la gâchette d'accélération à droite pour contrôler la vitesse (1-25 km/h). En descente, la vitesse peut atteindre 27-30 km/h, mais il est conseillé de ne pas dépasser 20 km/h.

Comment charger la batterie et combien de temps ?

Ouvrez le cache en caoutchouc sur la colonne de direction, branchez le chargeur, puis la prise secteur. Le voyant rouge indique la charge, vert une charge complète. Temps de charge : 3-4 heures. Rechargez après chaque trajet de plus de 2 km et attendez 15 minutes après utilisation.

Puis-je rouler sous la pluie ou sur des flaques ?

Non, la trottinette n'est pas étanche. Évitez les flaques de plus de 4 cm et ne roulez pas sous la pluie. L'eau peut endommager les composants électroniques.

Quel est le poids maximum supporté ?

La charge maximale est de 100 kg.

Comment utiliser le frein mécanique d'urgence ?

En cas d'urgence, appuyez sur le frein mécanique arrière. Cela actionne simultanément le frein magnétique avant et le frein à friction arrière. Attention, son utilisation à pleine vitesse use la roue arrière. Ne l'utilisez pas lorsque la batterie est pleine.

Quelles sont les précautions de sécurité à prendre ?

Portez un casque et des protections. N'utilisez jamais le frein mécanique avec batterie pleine. Ne roulez pas sur des terrains glissants (neige, huile) ni sur des escaliers de plus de 3 cm. N'utilisez pas par températures inférieures à -5°C. Ne transportez qu'une seule personne.

Comment modifier les réglages d'usine (unités et éclairage) ?

Appuyez simultanément sur le bouton interrupteur et le bouton de réglage (S) jusqu'à voir 'P0'. Utilisez (S) pour basculer entre P0 (unités km/h) et P1 (éclairage manuel/automatique). Modifiez la valeur avec le bouton interrupteur, puis validez avec (S).

Que faire si l'écran LCD reste noir ?

Si l'écran est noir après une exposition prolongée au soleil, placez la trottinette à l'ombre. Si le problème persiste, vérifiez la batterie ou les connexions. Éteignez et rallumez, rechargez la batterie. Si rien ne fonctionne, contactez le revendeur.

Quelle est l'autonomie réelle de la batterie ?

L'autonomie annoncée est de 25 km, mais elle varie selon le poids du conducteur, le vent, le terrain et la température. La batterie lithium permet au moins 500 cycles de recharge complète.

MODE D'EMPLOI S2 ECO E-TWOW

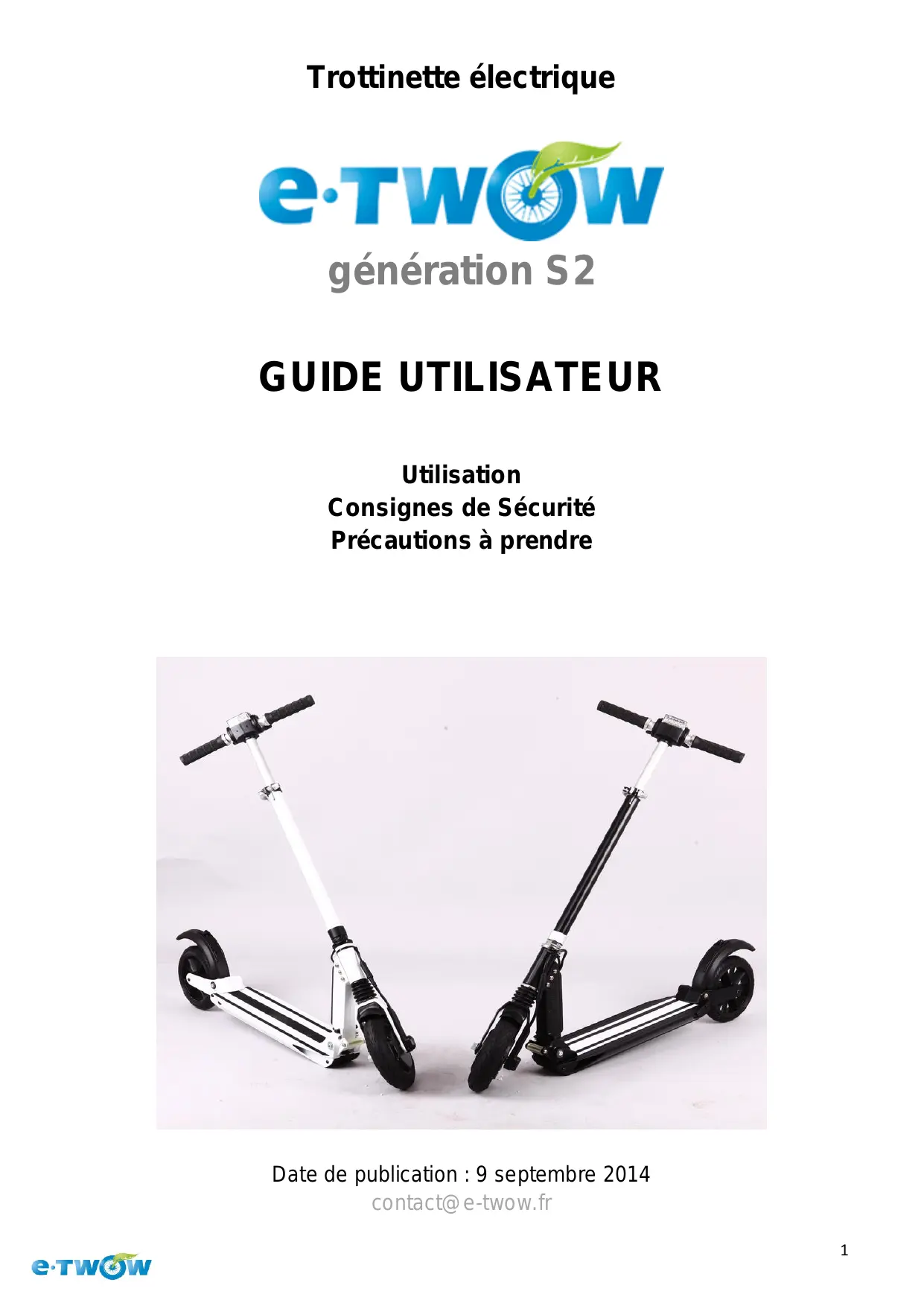

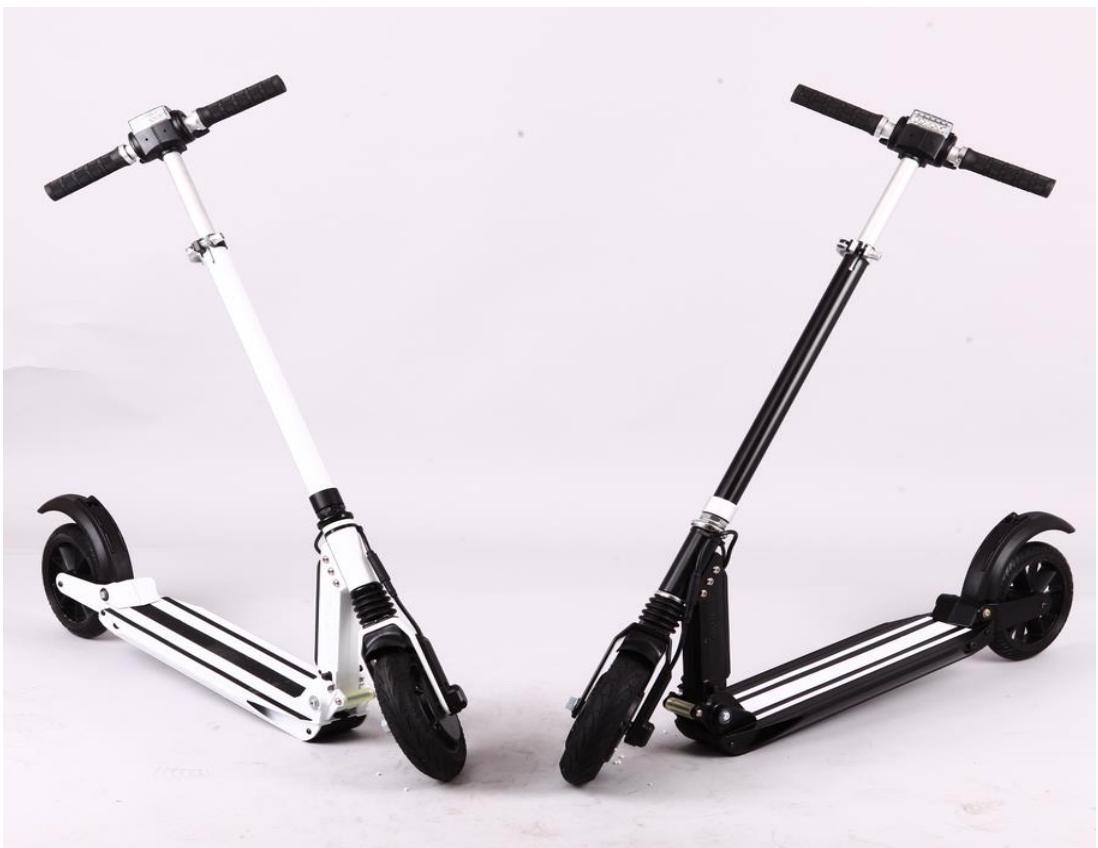

GUIDE Utilisateur

Utilisation

Consignes de Sécurité

Précautions à prendre

Date de publication : 9 septembre 2014

[e-mail]

PLIAGE/DEPLIAGE 5

Phases de pliage 5

Etapes de piège 6

Fonctionnement 8

Différentes parties du guidon 8

Instructions d'utilisation 8

Afficher et modifier les réglages d'usine 10

Utilisation 11

Première utilisation 11

Démarrage 11

Freinage 11

Batterie et chargeur 12

Batterie 12

Chargeur 12

Instructions de charge 12

Maintenance 13

Lubrification 13

Batterie 13

Placement et entretien 13

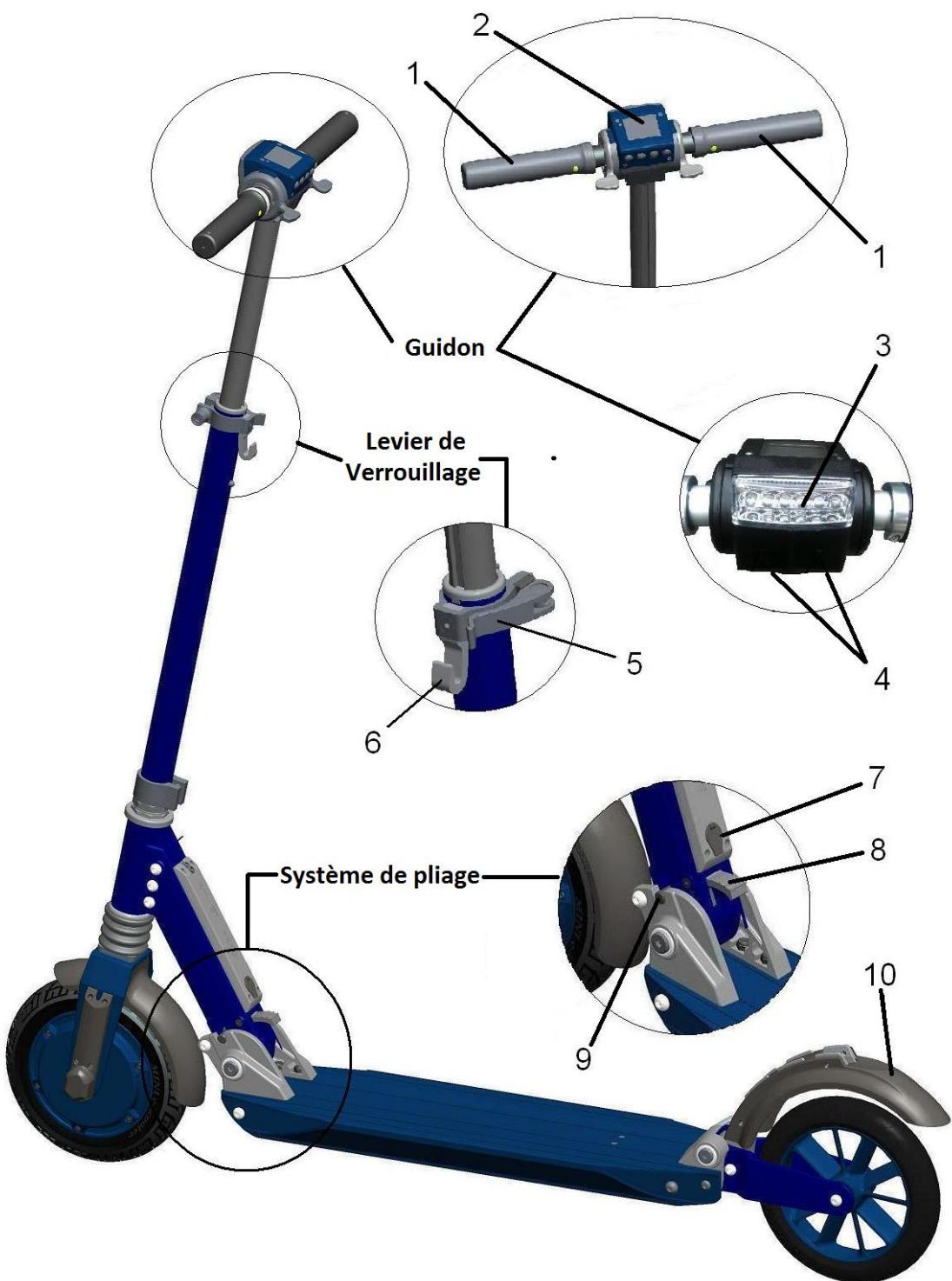

PIECES principales

1. Guidon
2. Console et boutons
3. Eclairage LED
4. Klaxon
5. Anneaux de serrage
6. Crochet de piège
7. Entre recharge batterie
8. Levier de piège
9. Boulon de blocage
10. Frein mécanique arrière

Ne jamais actionner le frein lorsque la batterie est pleine

Si vous devez franchir une pente descendante en début de parcours, laissez la trottinette et utilisez le frein manuel.

Interdictions :

1. Ne pas utiliser le frein lorsque la batterie est pleinement chargée. Si le parcours débute par une pente descendante, descendre la pente avec trottinette éteinte et utiliser le frein mécanique arrêté.
2. Ne pas franchir des trottoirs rabattus ou des escaliers de plus de 3 cm, la trottinette se penchera vers l'avant et vous tomberez la tête en premier.
3. Ne pas utiliser lorsque la température est inférieure à -5 °C.
4. Ne pas utiliser sur terrain huileux et sur la neige.
5. La trottinette n'est pas étanche. Ne pas rouler sur flaques d'eau de plus de 4 cm de hauteur ou l'arroser avec de l'eau.
6. Ne pas rouler avec sous la pluie

Précautions

1. Produit pour adulte et non pour mineur. Ne pas transporter 2 adultes en même temps.
2. L'E-TWOW n'est pas une trottinette freestyle. Ne pas utiliser la trottinette avec une seule main. Garder les pieds sur la trottinette.
3. Le port du casque et autres protections (gilet jaune) est fortement conseillé pendant l'utilisation de la trottinette.
4. Produit interdit sur les voies de circulation automobile ou terrains dangereux. Respecter la législation en vigueur.
5. Essayer la trottinette sur un espace étendu avant usage au quotidien
6. Circulez lentement ou descendez sur revêtement très mauvais qualité.
7. La vitesse maximale en pente est de 27-30 Km/h. Par précaution éviter de dépasser la vitesse de 20 Km/h. L'usage en soitée est déconseilé, si nécessaire, limiter la vitesse à 15 Km/h et utiliser l'éclairage LED avant.

Phases de pliage

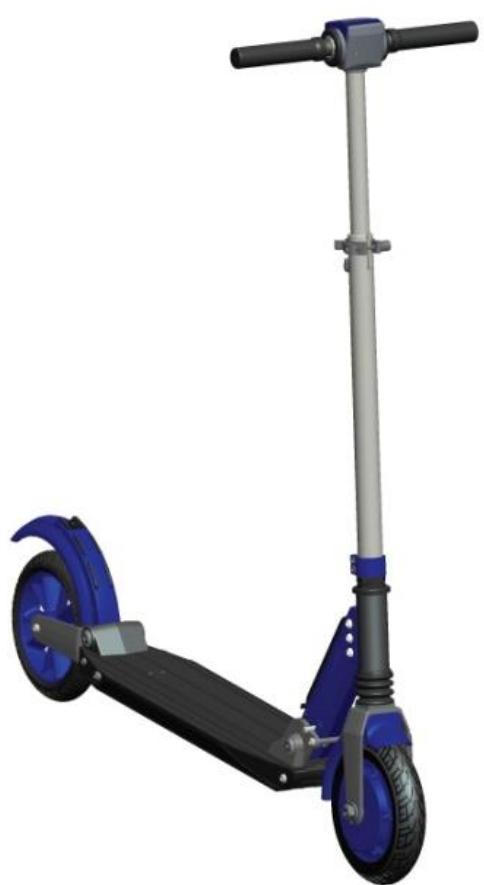

A - Déplié

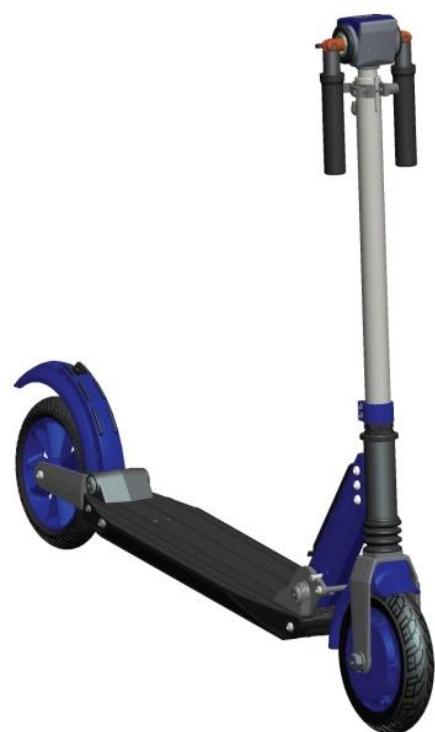

B - Guidon plié

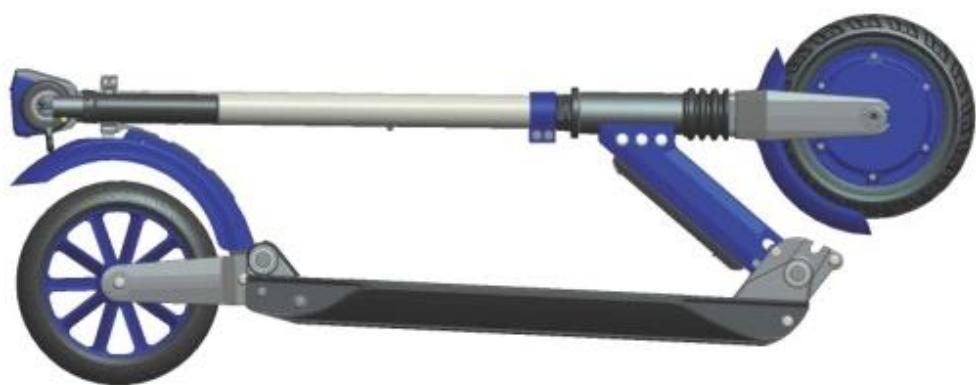

C - Entièrement plié

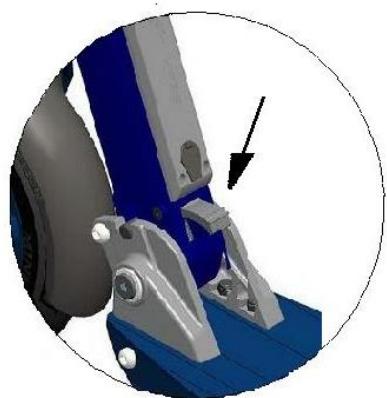

Etapes de piège

1. Ouvrir le levier de verrouillage, dans la direction de la flèche indiquée dans l'image (a).

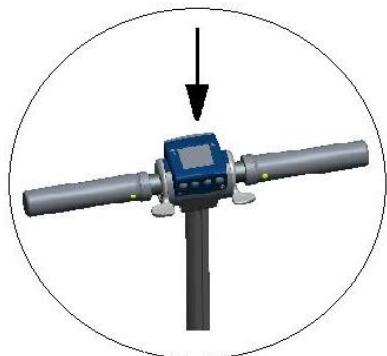

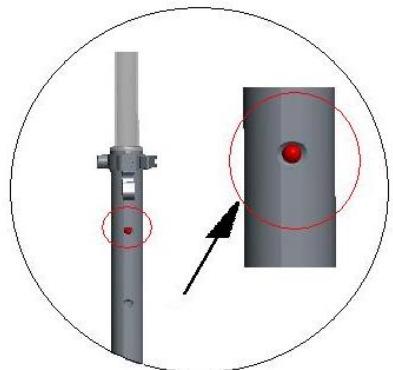

2. Appuyer sur le bouton rouge, image (b), pousser en même temps le guidon vers le bas comme indiqué sur l'image (c) puis fermer le levier de verrouillage.

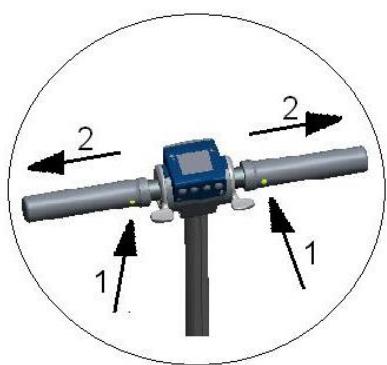

3. Tenir les poignées du guidon avec les deux mains, appuyer sur les boutons (1) cachés sous les poignées comme indiqué sur l'image (d) et tirer les poignées au maximum vers l'extérieur puis vers le bas. À la fin du pliage, les poignées doivent être positionnées comme sur l'image (e).

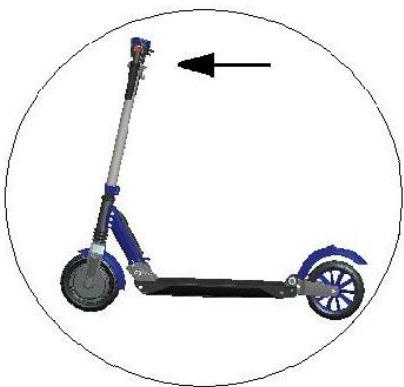

4. pousser le guidon vers l'avant, et appuyer en même temps sur le levier de pliage dans la direction indiquée par une flèche sur l'image (f)
5. Continuer à plier la trottinette jusqu'à ce que le crochet de verrouillage atteigne et s'accroche sur le boulon du frein arrêté

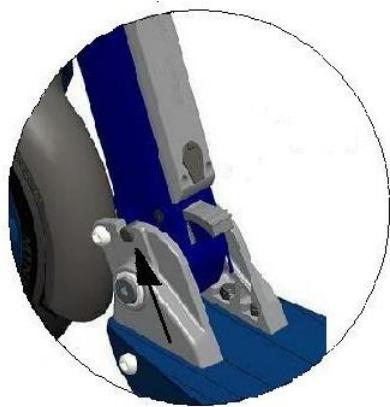

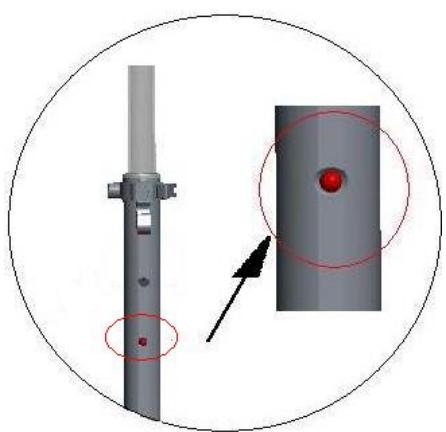

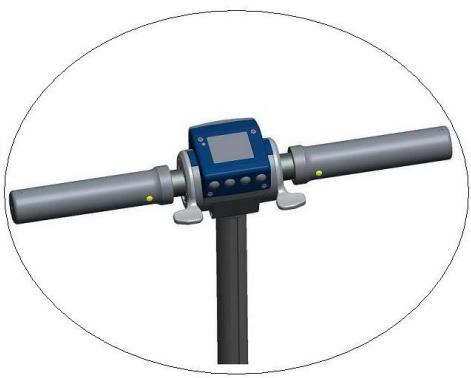

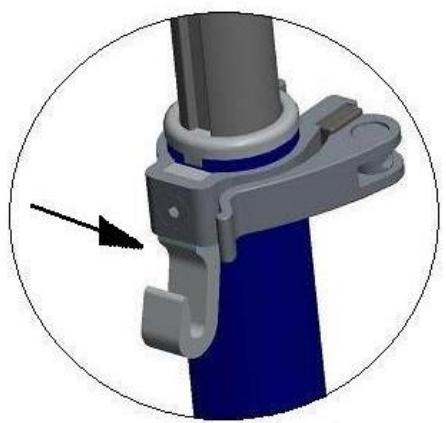

Étapes de dépliage

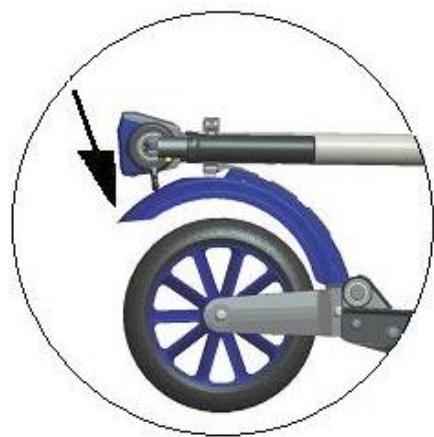

1. Appuyer le frein arrêté dans la direction indiquée par la flèche dans l'image (a) jusqu'à ce que le crochet de verrouillage se détache du frein arrêté. Soulever le guidon jusqu'à ce qu'il atteigne la position de fonctionnement et que le boulon de verrouillage avant se mette en place, comme dans l'image (b).
2. Lever les deux poignées jusqu'à ce qu'elles se mettent en position d'utilisation, comme dans l'image (c)
3. Ouvrir le levier de verrouillage, dans la direction de la flèche indiquée dans l'image (d) et soulever le guidon à la hauteur voulue. Appuyer sur le bouton dans l'image (e) si nécessaire. Celui-ci doit être fixé dans l'une des deux trous.

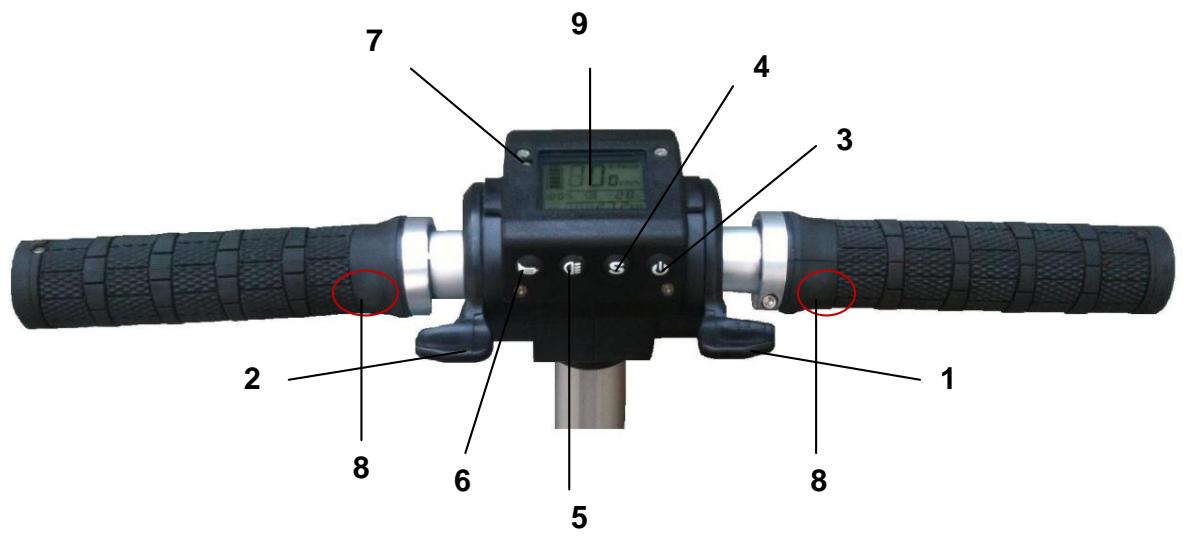

1. Différentes parties du guidon

1. Gâchette d'accélération
2. Gâchette de freinage
3. Bouton interrupteur
4. Bouton de réglage (S)
5. Bouton éclairage
6. Bouton klaxon
7. Capteur de lumière
8. Bouton de piage du guidon
9. Afficheur LCD

A. interrupteur

Pour permettre sous tension, appuyer le bouton interrupteur pendant 1 sec, l'affichage LCD s'allumera ensuite. Appuyer sur le bouton pendant 3 sec pour l'éteindre. La trotinette s'éteint automatiquement après 3 minutes d'inutilisation.

B. accélération

Appuyer sur la gâchette d'accélération pour contrôler la vitesse (1-25km/h).

C. Contrôle du freinage

Appuyer sur la gâchette de freinage pour ralentir. L'intensité de freinage dépend de la pression exercée sur la gâchette.

D. klaxon

Appuyer sur le bouton de klaxon pour klaxoner.

E. Eclairage avant LED

L'éclairage peut être réglé en mode automatique ou manuel (voir réglages d'usine sur la page suivante).

En mode manuel : Appuyer sur le bouton éclairage pour allumer et éteindre l'éclairage. Un indicateur sur l'écran affiche si l'éclairage est activé.

En mode automatique : Le capteur de lumière détecte s'il y a besoin d'éclairage. Si le niveau de luminosité ambiante est faible, l'éclairage LED avant s'allume automatiquement.

Lorsque l'éclairage est en mode automatique, il suffit d'appuyer sur le bouton d'éclairage pour le faire basculer en mode manuel.

Affichage de la distance

L'afficheur de distance affiche la distance totale parcourue (TOTAL) et la distance parcourue depuis la dernière réinitialisation du compteur (TRIP). Le bouton de réglage (S) permet de basculer entre ces 2 modes d'affichage.

Pour réinitialiser le compteur en mode TRIP, appuyer sur le bouton de réglage (S) pendant 3 secondes.

G. urgence

En cas d'urgence, l'utilisation du frein mécanique arrête actionne simultanément le frein magnétique ; en temps normal, il est déconseillé d'utiliser le frein mécanique en circulant à haute vitesse, afin d'éviter toute usure de la roue.

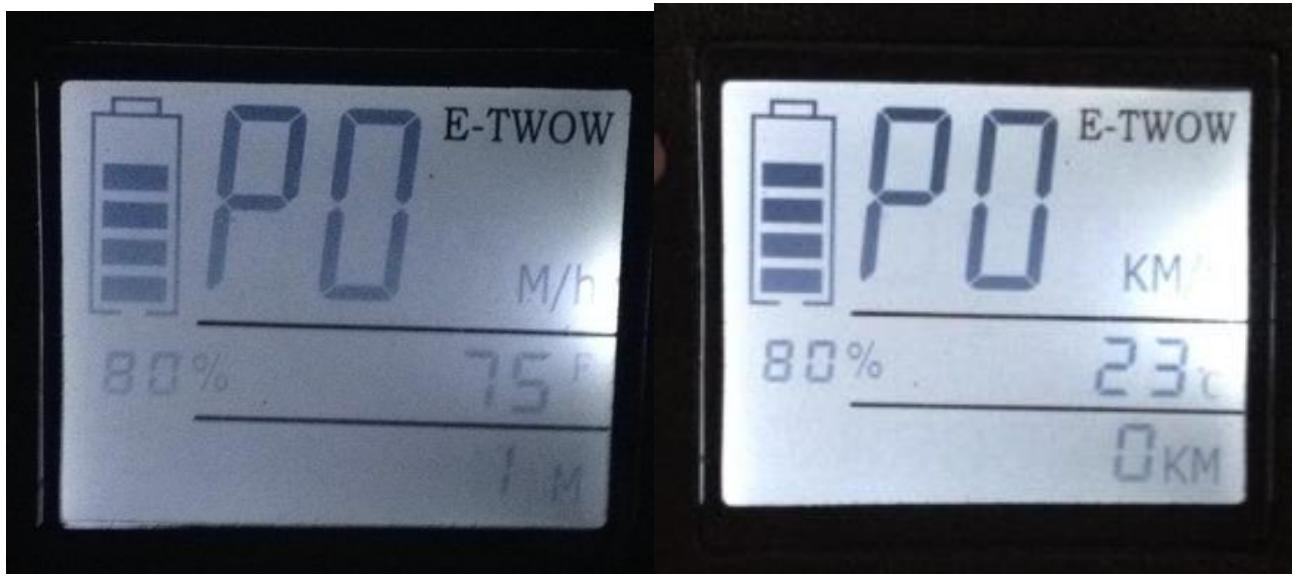

3. Afficher et modifier les réglages d'usine

Pour afficher les réglages, appuyer simultanément sur le bouton interrupteur et le bouton de réglage (S), jusqu'à ce que P0 apparaisse à l'écran.

Appuyer sur le bouton de réglage pour basculer entre les paramètres P0 et P1

Pour chacun de ces deux paramètres, les valeurs réglables sont les suivantes :

P0_0 - affiche la vitesse en km/h et la température en degrés Celsius

P0_1 - affiche la vitesse en mile/h et la température en degrés Fahrenheit

P10 - éclairage LED avant en mode manuel

P11 – éclairage LED avant en mode automatique

Les valeurs 0 et 1 se modifient en appuyant sur le bouton interrupteur.

Appuyer sur le bouton de réglage (S) pour valider la sélection.

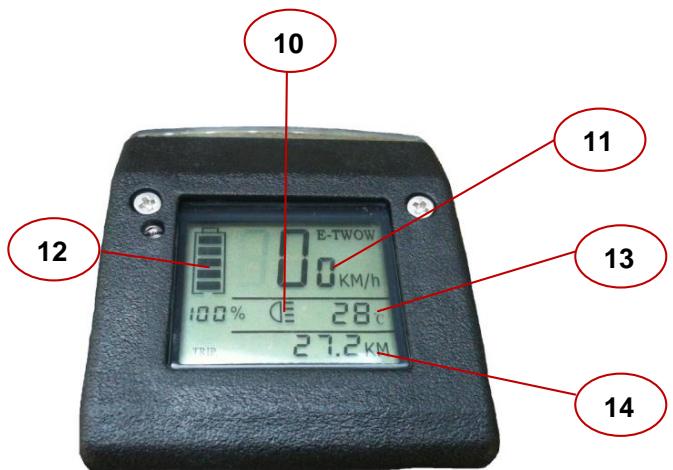

10 - Détecteur de luminosité 11 - Vitesse 12 - Niveau de batterie 13 - Température 14 - Distance parcourue

Première utilisation

1. Choisir un terrain large et plat pour la première utilisation.
2. Ouvrir la trottinette en suivant les instructions de pliage/dépliage.
3. Ajuster la hauteur du guidon pour qu'elle soit ni trop haute, ni trop basse.

Démarrage

1. Appuyer sur le bouton interrupteur pour allumer la trottinette E-TWOW
2. Mettre un pied sur le plateau de la trottinette et le second sur le sol.
3. Appuyer légèrement sur la gâchette d'accélération (à droite) pour faire avancer lentement la trottinette. Placer le pied qui était au sol sur la trottinette, et ajuster la pression sur la gâchette d'accélération pour contrôler la vitesse. Plus la pression exercée est élevée, plus la vitesse sera élevée.

Freinage

La trottinette E-TWOW est équipée d'un frein magnétique à récuperation d'énergie et d'un frein d'urgence mécanique.

1. En temps normal, utiliser la gâchette de freinage (à gauche) pour ralentir et freiner. Le freinage est progressif, plus la pression exercée est élevée, plus l'intensité de freinage avant sera élevée.
2. En cas d'urgence, l'appui du frein mécanique arrière actionne le frein magnétique de la roue avant ainsi que le frein à friction sur la roue arrière. L'usage de ce frein à pleine vitesse peut user la roue arrière.

Risque de détérioration :

Ne jamais actionner le frein lorsque la batterie est pleine.

Si vous devez franchir une pente descendante en début de parcours, laissez la trottinette et utilisez le frein manuel.

Les trottinettes électriques E-TWOW sont équipées de batteries en lithium avec un chargeur intelligent. Les accessoires utilisés par chaque trottinette ont un numéro dédié. L'utilisation de chargeurs d'autre marque est interdite, inversement l'utilisation de ce chargeur pour batteries d'autre marque est également interdite.

Batterie

Il est fortement recommandé de charger la batterie de la trottinette électrique avant la première utilisation.

La batterie peut être chargée quel que soit son niveau de charge. Il est néanmoins recommandé de recharger la batterie au minimum 15 minutes après son utilisation.

Si la trottinette est utilisée, la batterie doit être rechargée tous les 3 mois.

La garantie n'est pas assurée en cas de collision, fuite d'eau et autres usages anormaux.

Chargeur

Le chargeur fourni avec l'E-TWOW est équipé d'une protection qui arrête le chargement lorsque la batterie est chargée à 100%.

Instruction de chargement

Pour recharger la batterie de l'E-TWOW :

1) Ouvrir le couvercle en caoutchouc placé sur la partie inférieure de la colonne de direction, et insérer le connecteur du chargeur. 2) Brancher le chargeur sur la prise de courant. La lumière rouge sur le chargeur indique que la batterie est en cours de charge. 3) Débrancher le chargeur lorsque la lumière deviendra verte. La lumière verte sur le chargeur indique que la batterie est entièrement chargée.

Lubrification

Ajouter un peu de graisse ou de lubrifiant sur les poignées en position pied tous les six mois

Serrage de vis

Vérifier régulièrement qu'aucune vis n'est desserrée

Batterie

La batterie en lithium permet au moins 500 cycles de recharge complète et peut être utilisée plus de 1000 fois. Pour prolonger au maximum la durée de vie de la batterie (et non l'autonomie), il est recommandé :

• d’éviter de décharger complètement la batterie, et
• de la recharger après chaque trajet de plus de 2 km
• d'attendre au moins 15 minutes après utilisation pour recharger la batterie

Conditions de stationnement

Eviter d'exposer la trottinette E-TWOW pendant une durée prolongée sous le soleil ou dans un endroit humide.

Liste de vérifications

En cas de souci, se référer aux vérifications ci-dessous.

1. Ecran LCD noir

Raison: Exposition prolongée au soleil.

Solution: Placer l'écran à l'ombre, l'affichage devrait redevenir normal.

1. Incohérence des valeurs affichées

Raison: Paramètres d'usine incorrects.

Solution: Voir la section paramètres d'usine

1. Affichage LCD terné

Raison: Faux contact ou batterie à plat

Solution: Éteindre et rallumer, recharger la batterie. Si le problème persiste, contacter votre revendeur.

Lorsque le fonctionnement du produit est anormal, vérifier les points suivants :

a. Allumer la trottinette b. Vérifier sur l'afficheur LCD s'il y a bien de l'électricité, c. Vérifier que les gâchettes de freinage et d'accélération sont en position neutre, d. Que les connecteurs externes sont bien branchés.

Si le produit ne fonctionne toujours pas après avoir réalisé les étapes ci-dessous, contacter votre revendeur.

Specifications du produit

	Caractéristique	E-TWOW génération S2
Dimensions	Dimension déplée	940 x 1160 x 135 mm
	Dimension plée	940 x 330 x 150 mm
	Poids	10.7 KG ou 11 KG selon batterie
Capacités	Charge maximale	100 KG
	Vitesse maximale	25 km/h
	Franchissement	10° en montée
	Autonomie	25 km (varie selon poids, vent, terrain, température)
Batterie	Voltage	24V
	Type de batterie	Li-po Lithium
	Capacité	6.5AH / 8.5AH
Moteur	Type de moteur	Brushless DC
	Puisance	250 W
	Rotation maximale	700 tours / min
	Voltage	24 V
	Couple maximum	13.3 N.m
Chargeur batterie	Voltage en sortie	220 V
	Temps de charge	3-4 h selon batterie et chargeur

La garantie standard porte sur les éléments listés ci-dessous.

En cas de souci non résolus par la partie « diagnostic des pannes » de ce manuel pendant la période de garantie, contacter votre revendeur.

Elément	Problèmes couverts	Durée
Mateur	Mateur ne fonctionne pas en conditions d'utilisation normales	1 an
Contrôleur	Echec d'utilisation normale	1 an
Chargeur	Echec d'utilisation normale	1 an
Batterie	Ne se charge et se décharge plus en'utilisation normale	1 an
Affichage Accélérateur Electronique	Ne fonctionne plus (hors impacts et détérioration externe)	6 mois
Structure	Déformations et ruptures enutilisation normale	1 an

Remarque: E-TWOW ne sera pas responsable des dommages provoqués par une utilisation ne respectant pas les consignes d'utilisation décrites dans ce manuel.

Pendant la période de garantie, tout dysfonctionnement ou dommage provoqué par les raisons suivantes est exclu du périmètre de l'assurance qualité :

1. Non-respect des instructions de maintenance et réparation de ce guide
2. Utilisation de l'E-TWOW dans des situations non recommandées (ex : pluie, températures inférieures à,...)
3. Désassemblage ou utilisation de pièces non fournies par E-TWOW
4. Mauvais usage ou accident / collision.
5. Stickers manquants ou numéro de série non concordant avec facture
6. Usage sur terrain inapproprié
7. Location ou exploitation non autorisée
