BOOSTER EVOLUTION - Trottinette électrique E-TWOW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique
Caractéristiques techniques principales	Cadre en aluminium, moteur brushless
Alimentation électrique	Batterie lithium-ion
Dimensions approximatives	Longueur : 102 cm, Largeur : 43 cm, Hauteur : 113 cm
Poids	11,5 kg
Compatibilités	Accessoires E-TWOW, pièces de rechange spécifiques
Type de batterie	Batterie lithium-ion 36V
Tension	36 Volts
Puissance	Moteur de 500W
Fonctions principales	Vitesse maximale de 30 km/h, autonomie jusqu'à 30 km
Entretien et nettoyage	Nettoyage régulier avec un chiffon humide, vérification des freins et des pneus
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client E-TWOW
Sécurité	Éclairage avant et arrière, klaxon, système de freinage efficace
Informations générales utiles	Poids maximum supporté : 100 kg, garantie de 2 ans

FOIRE AUX QUESTIONS - BOOSTER EVOLUTION E-TWOW

Comment charger la trottinette E-TWOW BOOSTER EVOLUTION ?

Pour charger la trottinette, branchez le chargeur dans la prise de charge située sous le plateau. Assurez-vous que le chargeur est correctement connecté et que la lumière LED s'allume, indiquant que la charge est en cours.

Quelle est l'autonomie maximale de la E-TWOW BOOSTER EVOLUTION ?

L'autonomie maximale de la E-TWOW BOOSTER EVOLUTION est d'environ 30 km, selon le poids de l'utilisateur, le terrain et les conditions de conduite.

Comment régler la vitesse de la trottinette ?

La vitesse de la trottinette peut être réglée à l'aide du mode de conduite. Appuyez sur le bouton de mode sur le tableau de bord pour passer entre les modes eco, normal et sport.

Comment entretenir la trottinette E-TWOW BOOSTER EVOLUTION ?

Pour entretenir la trottinette, vérifiez régulièrement la pression des pneus, assurez-vous que le frein fonctionne correctement et nettoyez le châssis pour éviter la corrosion. Consultez le manuel d'utilisation pour des instructions détaillées.

Que faire si la trottinette ne s'allume pas ?

Si la trottinette ne s'allume pas, vérifiez si la batterie est complètement chargée. Si la batterie est chargée mais qu'elle ne s'allume toujours pas, consultez le manuel ou contactez le service client.

Peut-on utiliser la trottinette sous la pluie ?

La E-TWOW BOOSTER EVOLUTION est résistante à l'eau, mais il est recommandé d'éviter une exposition prolongée à la pluie ou de rouler dans des flaques d'eau profondes pour préserver la longévité de l'électronique.

Comment régler les freins de la trottinette ?

Pour régler les freins, utilisez une clé Allen pour ajuster la tension du câble des freins à l'arrière de la roue. Assurez-vous que les freins sont suffisamment serrés pour arrêter la trottinette efficacement.

Quelle est la capacité de charge maximale de la E-TWOW BOOSTER EVOLUTION ?

La capacité de charge maximale de la E-TWOW BOOSTER EVOLUTION est de 100 kg. Ne dépassez pas cette limite pour garantir la sécurité et le bon fonctionnement de la trottinette.

Où trouver des pièces de rechange pour la trottinette ?

Les pièces de rechange peuvent être commandées directement auprès du revendeur agréé E-TWOW ou sur le site officiel d'E-TWOW. Assurez-vous d'utiliser des pièces d'origine pour maintenir la garantie.

MODE D'EMPLOI BOOSTER EVOLUTION E-TWOW

Trottinette électrique ultra - portable

By Ecologic

MANUEL UTILISATEUR

LISEZ ATTENTIVEMENT LE MANUEL UTILISATEUR AVANT Toute UTILISATION !

SOMMAIRE :

Profil du produit :

1. pièces principales. page 4
2. compositants essentiels page 5

Consignes de sécurité :

1. averissement.. page 6
2. sécurité page 8

Mode d'emploi :

1. mise en marche page 12
2. dépliage et pliage : page 15

Utilisation de la trottinette :

1. conduite : page 19
2. batterie et chargeur page 21
3. maintenance.. page 22

Specifications.. page 23

Rappel des points de sécurité. page 25

Garantie page 29

PROFIL DU PRODUIT

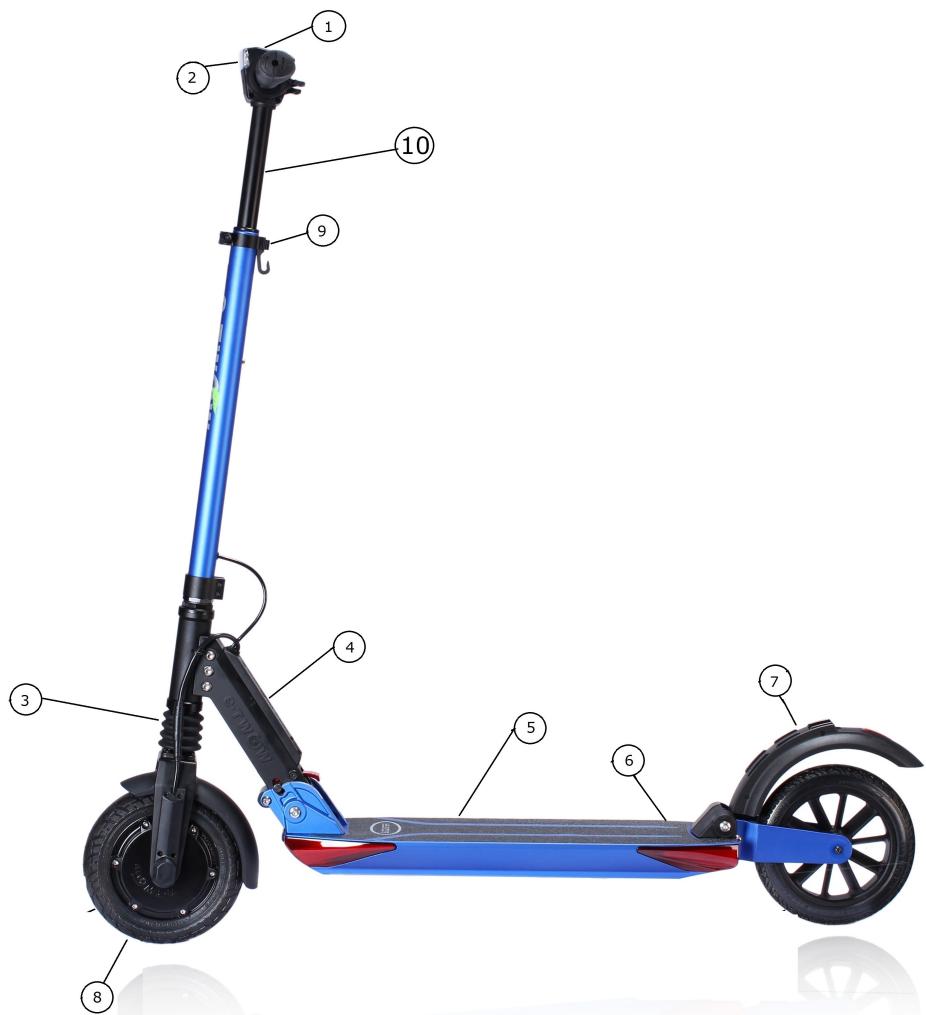

1. Pièces principales

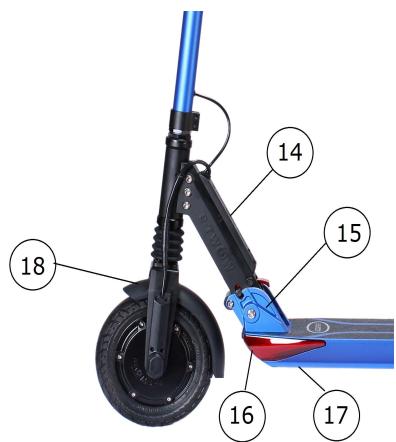

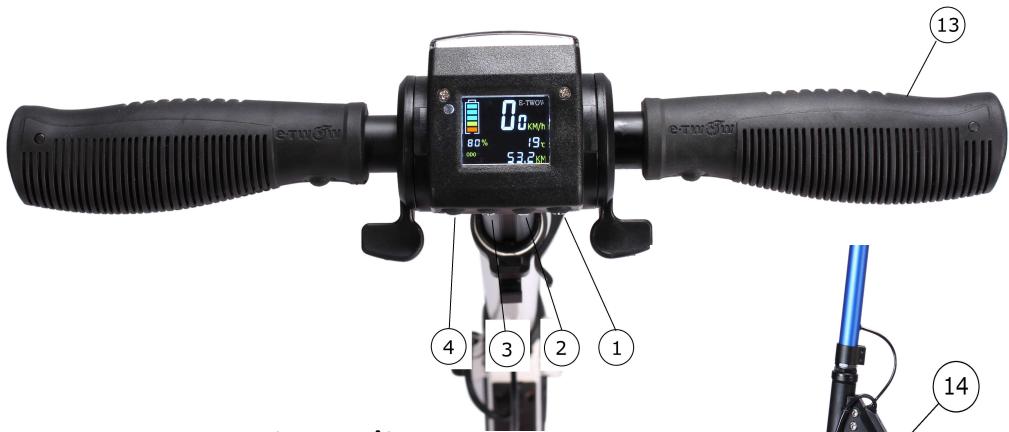

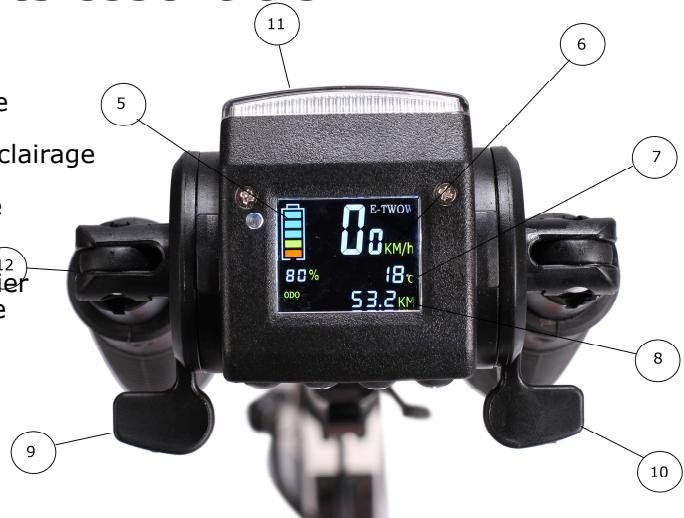

2. Composants essentiels

1. Bouton de mise en marche
2. Bouton de réglage
3. Bouton de marche/arrêt éclairage
4. Bouton de klaxon
5. Pourcentage de la batterie
6. Vitesse
7. Température
8. Compteur total ou journalier
9. Gachette frein magnétique
10. Gachette accelérateur

1. Protection écran
2. Poignée
3. Guidon

1. Logement du contrôleur
2. Système de piage
3. Couvercle de batterie
4. Cache avant de batterie
5. Garde-boue avant

AVERTISSEMENT

A chaque fois que vous utilisez la trottinette électrique à deux roues E-TWOW®, vous risquez de subir des blessures graves causées par des collisions, des chutes ou des pertes de contrôle.

POUR ROULER EN Toute SECURITE VOUS DEVEZ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS ET AVENTISSEMENTS DANS CE MANUEL.

Se référer aux lois et règlements locaux pour savoir où et comment utiliser votre trottinette légalement, vousdezest respecterlesloisa nvegueur.

Ce manuel comprend des instructions opérationnelles de base pour la trottinette E-Twow®. Il ne peut pas couvir toutes les situations où des blessures ou des décès peuvent survenir.

Les utilisateurs doivent être avertis et avoir un bon sens pour détecter et éviter les dangers qu'ils pouraient rencontres lors de l'utilisation de la trottinette E-Twow®.

En utilisant la trottinette E-Twow®, vous acceptez les risques inherents à l'utilisation de ce produit.

NE PAS SUIVRE LES PRECONISATIONS DE CE MANUEL VOUS EXPOSE À DES BLESSURES ET/OU DES ACCIDENTS GRAVES

NE PAS DONNER/PRETER LA TROTTINETTE À UN UTILISATEUR NON AVERTI.

Nos garanties sont conditionnées par le strict respect de nos préconisations. Toute modification faite sur la trottinette fait perdre la garantie du produit.

Les innovations et développements spécifiques de ce manuel sont une création de la société Ecologic. Ils ne peuvent être copies,reauxuts ou réutilisés sans son autorisation.

SECURITE

1. Cet apparéil peut être utilisé par des enfants âgés d'au moins 18 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectuels par des enfants sans surveillance. Les enfants ne doivent pas jouer avec l' apparéil.

2. Le poids maximum d'une personne pouvant utiliser la trottinette est de 100 kg.

3. Toujours inspector la trottinette avant son utilisation, notamment la visserie et les pieces susceptibles de se dévisser sur sols dégradés. Ne pas utiliser la trottinette si vous avez des débattements/jeux inhabituels ou des vis dévissees car la trottinette accuse des vibrations pendant son utilisation.
4. Portez un casque de sécurité type velo avec mentionnière, qui protège l'arrière de

votre tête et des gants de protection lors de la conduite. Ne jamais rouler sur la trottinette sans chaussures, avec des sandales ou des talons aiguilles. Ne passsemettre à deux en même temps sur la trottinette.

1. Ne conduisez pas votre trottinette sans être préalablement assure. Raprochez-vous de votre compagnie pour faire assurer votre trottinette en tant que NVEI.
2. NE PAS FAIRE des actions dangereuses, de sauts, ni de la conduite avec une seule main. Toujours garder les deux pieds sur la trottinette ou sur une forte pente.
3. NE PAS UTILISER la trottinette sur des marches d'une hauteur supérieure à 3 cm car cela peut provoquer un renversement causant des blessures et/ou des dommages au conducteur et/ou à la trottinette ou sur une forte pente.
4. VITESSE = Toujours respecter les règlements en vigueur dans les pays où vous utilisez la trottinette. Limiter la vitesse à 25km/h par mesure de sécurité. Pour les versions qui permettent de rouler au-delà, aller sur circuit ou sur terrain privé. Ne pas

dépasser les 12km/h en conduite de nuit, avec phare allumé. L'usage de la trottinette est interdit sur les voies ouvertes à la circulation. En cas d'accident votre responsabilité pourrait être engagée sur la base de l'art 1382-1383 du code civil.

1. La trottinette ne doit être utilisée avec des températures allant de -5°C et +45°C. En dehors de ces plages de températures vous risquez d'endommager la batterie et l'électronique. La garantie ne pourra pas s'appliquer

2. Utiliser uniquement le chargeur fourni avec le produit pour charger la batterie (l'utilisation d'un chargeur inadapté pourrait causeer de graves dommages à la batterie et pourrait provoquer un incendie).

3. Ne jamais laisser une trottinette en plein soleil. La température au-delà de 50^ provoque des dommages graves pour la batterie et dangereux pour l'utilisateur.

4. Veuillez ralentir ou descendre de la trottinette lorsque les conditions de la route sont mauvaises ou glissantes. Faites attention aux feuilles mortes, bandes blanches, sol mouillé...

5. Vous doivent apprendre à utiliser le frein d'urgence (frein mécanique du garde-boue arrêté) pour anticiper les situations d'urgence ou de défaut du frein électromagnétique kers. Celui-ci étant primordiale.

6. Pour éviter tout dommage aux pieces électriques de la trottinette, ne pas la laver avec de l'eau sous-pressure. La trottinette est étanche suivant le standard IPX4, vous ne devez pas rouler avec la trottinette par forte pluie, ni rouler dans l'eau. La garantie ne serait plus applicable.
7. Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants sans surveillance.
8. ATTENTION: ne pas utiliser le frein moteur magnétique pendant une longue et/ou forte descente avec votre batterie pleine. Cela surcharge la batterie en énergie non stockable. Utilisez le frein à pied, sinon vous risquez de griller le condensateur de l'afficheur qui fait office de fusible, ce qui ne sera pas pris en garantie.

MODE D'EMPLOI

1. Mise en marche

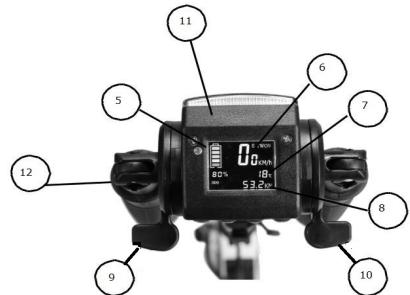

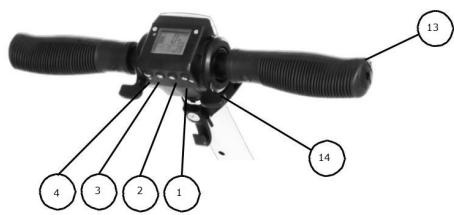

1. Marche/arrêt :

Appuyez sur le bouton (1) pendant 3 secondes, et l'affichage s'allume, indiquant que l'alimentation est allumée. Appuyez pendant 3 secondes si vous souhaitez l'eteindre. L'écran s'eteindra automatiquement si vous ne l'utilise pas pendant 3 minutes.

2. Contrôle de vitesse :

Appuyez sur la gachette droite de l'accélérateur pour contrôler la vitesse (10).

3. Freins Electromagnétiques à récapération d'énergie KERS :

La gâchette de gauche active le frein KERS à récapétation d'énergie. (9)

NOTA :

VOUS DEVEZ VOUS ENTRAINER À UTILISER ÉGALEMENT LE FREIN ARRIÈRE DE SECURITÉ POUR ANTICIPER LES SITUATIONS D'URGENCE OU D'ABSENCE DU KERS. "L'utilisateur doit être capable d'utiliser le frein mécanique en priorité dans les situations d'urgence, avant l'utilisation du frein électronique kers NE PAS UTILISER LE KERS EN FORTE DESCENTE LORSQUE LA BATTERIE EST TOTALEMENT CHARGEE, UTILISEZ LE FREIN A PIED SINON L'ENERGIE ACCUMULEE PEUT FAIRE GRILLER L'AFFICHEUR.

4. Klaxon :

Lorsque l'alimentation est activée, appuyer sur le bouton du klaxon pour le faire fonctionner. (4)

5. Phare à LED avec capteur de luminosité (3) :

En mode « manuel »: si nécessaire appuyer sur le bouton Marche / Arrêt de la lumière et il y aura une icône sur l'écran indiquant les lumières allumées. Appuyez de nouveau sur le bouton lorsque vous n'avez plus besoin de l'éclairage. Appuyez sur le bouton d'éclairage quelques secondes pour utiliser l'éclairage automatique..

En mode « lumière automatique », lorsque le capteur détecte une faible luminosité ambiente, la lumière s'allumera automatiquement.

6. Totalisateur kilométrique : (8)

Lorsque l'écran est allumé, il affiche deux modes : ODO (kilométrage total) et TRIP (kilométrage journalière). Vous pouvez le modifier en appuyant sur le bouton de configuration en mode « TRIP », appuyer sur le bouton de réglage « S » pendant 3 secondes et cela effacera le parcours du jour.

7. Urgences :

En cas d'urgence, lors de la conduite, utiliser le frein arrêté à pied.

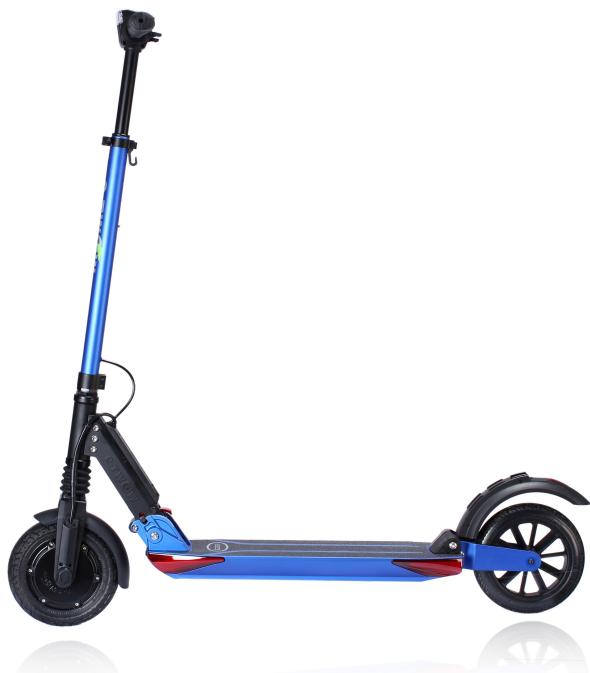

8. Stabilité:

Attention lors du piage et du dépliage ou alors lors du stationnement à la stabilité de la trottinette en l'absence de béquilles.

MENU « limiteur devises »

1. Pour configurer la limitation de vitesse :

eteindre l'ecran
maintenir enfoncée de la gachette du frein,

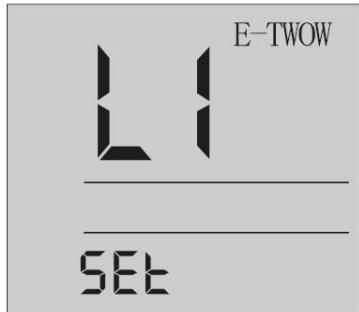

allumer l'écran : l'écran va afficher « L1 »

1. Pour se déplacer dans le menu, appuyez sur le bouton [LIGHT] L1-L2-L3-L4-L5 :

2. pour configurer la nouvelle limitation de vitesse, appuyez sur le bouton [ SET]

3. pour finaliser les réglages, relâchéz la gâchette de frein

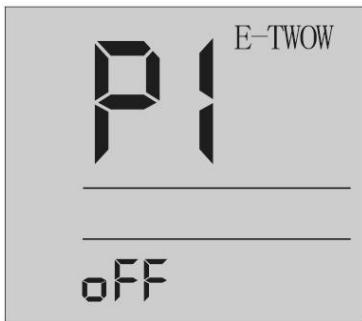

MENU « programme »

1. Pour configurer l'un de ces programmes :

2. Éteindre la trottinette,

3. appuyez et maintainir la gâchette de frein,

4. appuyez sur le bouton [POWER] : l'écran affichera : P1.

5. Pour se déplacer dans le menu, appuyez sur le bouton [LIGHT ou lumière] P1-P2-P3:

6. pour configurer la nouvelle valeur, appuyez sur le bouton [SET],

7. pour finaliser le réglage, relâchez la gâchette de frein.

Codes d'erreur :

E1

Protection contre les surintensités (le moteur ne rouge pas plus de 4 secondes). Cette erreur s'efface après la libération de l'accelération. Si ce n'est pas le cas, contactez votre service SAV.

E2-E4

Erreur de communication (aucune communication pour plus de 400ms). Cette erreur s'efface lors du démarriage de la communication. Si ce n'est pas effacé contactez votre service SAV.

E3

• Erreur de surtension (surchauffe de l'afficheur dû à l'usage intempéstif du frein KERS). Dans ce cas contactez votre service SAV.
• Écran noir. Exposition sous le soleil trop longtemps. Placez-le dans l'ombre et il revient à la normale après une certaine période de temps. Si c'est pas le cas, contactez votre service SAV.

L1= Limiter la vitesse à 6km/h

L2= Limiter la vitesse à 12km/h
L3= Limiter la vitesse à 20km/h
L4= Limiter la vitesse à 25km/h

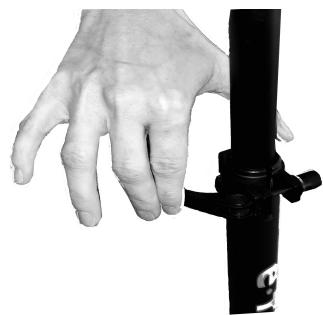

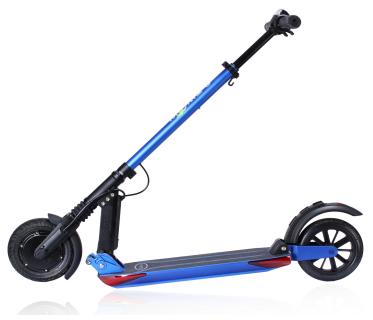

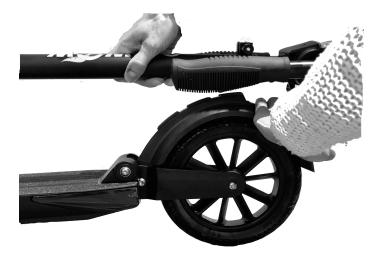

1. Étape de dépliage (partie 1)

(Trottinette entièrement pliee)

1. Afin d'assurer la stabilité de la trottinette lors de l'ouverture la mesure sur la béquille naturelle puis mesure une main sur la colonne de direction et avec l'autre main appuyez sur le garde-boue de frein arrêté comme sur la figure (b) jusqu'à ce que le crochet de piage soit relichéé.

(figure B)

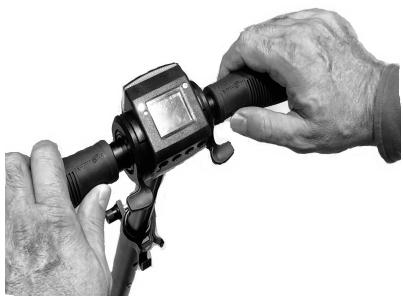

1. Relevez les deux poignées du guidon en position de conduite en mettant un pied sur la trottinette, figure (c) ensuite, soulevez le guidon jusqu'à ce qu'il attaigne la position normale et que le boulon de verrouillage soit en place comme dans la figure (d). Assurez-vous que le verrou est bloqué, comme dans la figure (e 1 et 2.)

figure (c)

figure (d)

figure (e 1 et e 2)

Vous doivent toutes entendre le claquement de la languette rouge à l'ouverture de la trottinette (e), c'est la garantie que le système de pliage est correctement verrouillé. Dans le cas contraire, ne pas rouler et contactez votre SAV.

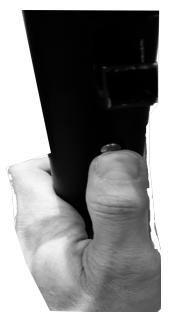

1. Pour déployer la colonne de direction à la bonne hauteur, appuyez sur le bouton illustré de la figure (f) et fixez-le dans l'un des deux trous, selon vos besoin. Verrouillez ensuite le collier de serrage (g).

. figure (f)

. figure (g)

Si vous ne verrouillez pas le collier de serrage correctement, le bouton poussoir peut-être sectionné par la colonne de direction.

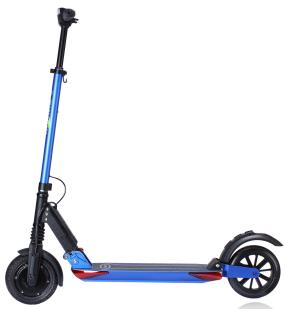

4.La trottinette est entierement deployee.

PLIAGE

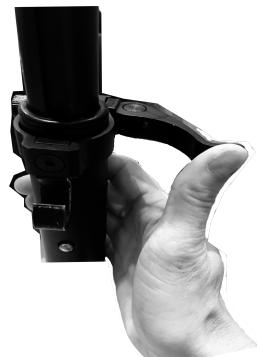

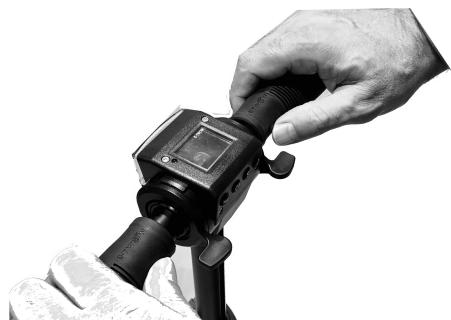

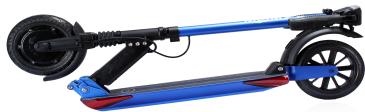

2. Étape de pliage (partie 1) :

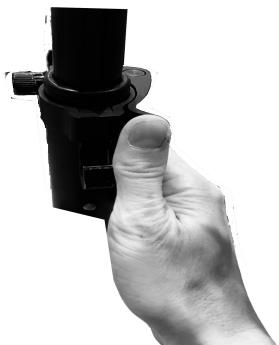

1. Mettre la trottinette sur la bequille stabilisatrice, ouvre le collier de serrage comme indiqué sur la figure (a & b).

figure (a)

figure (b)

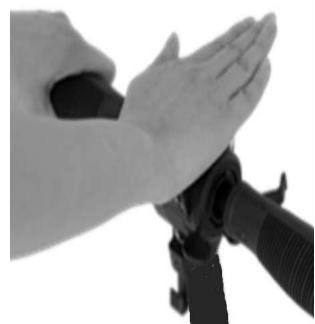

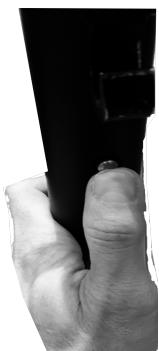

1. Appuyez sur le bouton 1 de la colonne de direction, comme montré dans la figure (c) et appuyez sur le guidon comme indiqué sur la figure (d) pour le rentrer

figure (c)

figure (d)

3.Appuyez sur la languette rouge avec le bout du pied tout en poussant simultanément avec vos mains sur les poignées la colonne de direction vers l'avant (sauf pour la GT), comme illustré à la figure (e) puis rabattre les poignées en tirant fort vers l'extérieur et en appuyant sur les boutons dans les poignées pour les libérer (f) et (g), puis repliez la colonne en la ramenant vers vous jusqu'à ce que le crochet de piage attigne l'ouverture située sur le garde-boue arrêté comme indiqué en détail sur la figure (h).

figure (e)

figure (f)

figure (g)

figure (h)

Pendant le piage et le dépliage ne pas mettre les mains au niveau du système de piage, vous pouvez vous coincer les doigts.

UTILISATION DE LA TROTTINETTE

1. conduite :

1. Se preparer!

1. Choisissez un lieu approprié à la conduite. Durant la première utilisation, utilisez votre trottinette dans un endroit dégagé de tout obstacle, afin de prendre en main l'accelération, le freinage, les virages... tout en gardant bien les deux mains sur le guidon. L'utilage de la trottinette électrique peut engendrer des vibrations importantes et des chocs en fonction de la surface sur laquelle on l'utilise.
2. Dépliez la trottinette conformément aux instructions de ce manuel et assurez-vous d'avoir bien entendu le claquement à l'ouverture.
3. Reglez le guidon à la hauteur appropriée selon votre taille.

PREMIÈRE UTILISATION: lorsque vous achetez la trottinette électrique E-TWOW®, avant la première utilisation, chargez la batterie complètement. La batterie E-TWOW® peut être rechargée à tout moment.

2. Commencer

1. Appuyez sur le bouton d'alimentation pour démarrer. L'écran d'information s'allume. La trottinette est en route.
2. Mettez un pied sur le plancher de la trottinette, regardez bien devant. L'autre pied pourra à tout moment être posé par terre à l'arrêt uniquement, il sert aussi pour l'équilibre.

3. Appuyez doucement sur la gachette d'accelérateur (10) avec le pouce droit, la trottinette va avancer immédiatement. Faîtes attention car c'est un entrainment direct, la sensation de vitesse apparaitès le département. La vitesse d'accelération dépend de la pression exercée sur l'accelérateur. Plus vous presse dessus, plus la vitesse augmente. Dès que vous relâchéz, la vitesse se réduit.

4. Freiner (pour ralentir ou stopper la trottinette), appuyez soit sur :

5. le frein mécanique : les trottinéttes E-Twow® ont également un frein mécanique qui s'active en appuyant avec le pied sur le garde-boue arrrière. Utilisez en priorité le frein mécanique, le frein électromagnétique kers est a utilisé en second.

6. le frein électromagnétique : en appuyant sur la gâchette gauche (9) le frein s'activera tout en rechargeant votre batterie. Plus vous appuyez sur la gâchette, plus la force de freinage rechargera votre batterie.

4. Régler la vitesse :

Cette option permet à l'utilisateur de régler et deMAINIR une vitesse constante, sans MAINTRir le levier d'acceleration enfoncé. Maintenez l'accelération à la même vitesse pendant 5 secondes et le régulateur sera enclenché. Vous pouze aussi facilement désactiver la fonction en appuyant délicatement sur le levier de freinage ou d'accelération. La fonction de régulateur de vitesse n'est pas activée par défaut, vousdez que l'activer après l'achat de la trottinette. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoins de l'utilisateur.

5. La fonction « zéro start » économique +20% de batterie :

Cette fonction est concise pour la sécurité et de gain d'énergie (jusqu'a +20% de gain sur votre autonomie). L'option permet d'activer l'accelération uniquement si la trottinette est d'abord poussée avec le pied. La fonction de démarriage « zéro start » n'est pas activée par défaut. Vous doivent l'activer après l'achat de la trottinette. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoin de l'utilisateur. De ce fait, la trottinette ne peut pas de déplacer toute seule.

6 La limitation de la vitesse maximale :

Les pays ont une législation qui impose une limitation de vitesse pour les vehicules électriques. Une fois que la vitesse maximale est réglée par l'utilisateur, la trottinette ne dépassera pas cette vitesse. Les options de limite de vitesse maxime sont de 6km / h , 12km / h , 20km / h , 25km / h . Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoin de l'utilisateur

2. batterie et chargeur :

Batterie :

Utiliser uniquement le chargeur fourni avec le produit pour charger la batterie (l'utilisation d'un chargeur inadapté pourraitcauseur graves dommages à la batterie et pourrait provoquer un incendie)

NE PAS PRENDRE le chargeur d'un autre modele de la gamme E-TWOW.

NE PAS SORTIR la batterie de son compartment sans avoir contacté un revendeur E-TWOW - La batterie doit être changée par votre revendeur E-TWOW uniquement.

NE JAMAIS LAISSER une batterie en charge sans surveillance.

NE PAS EXPOSER la trottinette statique au soleil.

NE PAS UTILISER la trottinette sous une forte pluie, malgré les caches sur le compartment batterie ou le connecteur du charge.

Avertissement : pendant les périodes d'inactivité, conservez TOUJOURS la batterie à mi charge et chargez minimum une fois par mois 15 minutes env. même si vous n'utilise pas la trottinette, pour maintainir la batterie complètement fonctionnelle et prolonger sa durée de vie. En hiver, vérifie la puissance de la batterie et rechargez-la si nécessaire.

CETTE TROTTINETTE CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ÉTRE RECYCLÉES DE FACON SûRE.

Recyclage : la batterie doit être retiree par un revendeur E-Twow avant d'être mise au rebus. Avant de rapporterVote

trottinette chez votre revendeur, pensez à l'éteindre et la débrancher de la prise de courant.

Chargeur :

La société fournit un chargeur dédié qui dispose d'une fonction de protection de charge : lorsque la batterie est chargée à 100% . Le temps de chargement varie de 2h à 4h suivant le modele.

Le chargeur de la batterie doit TOUJOURS être branché sur la prise murale AVANT d'être branché sur la trottinette. Sinon des étincelles de surtension pourraient endommagées le chargeur et/ou le contrôleur.

Levoyant de la batterieonne au vert quand celle-ci est complètement chargée.Toutes les 10 à 20 charges la batterie doit rester en charge 4h après le passage du témoin au vert pour rééquiliber les cellules.

Les chocs entraîneront des dommages au chargeur qui ne sont pas couverts par la garantie.

3. maintenance :

Lubrification et contrôle :

Ajoutez une petite quantité deGRAISSÉ ou de LUBRIFFANT sur l'amortisseur arrrière et sur les articulations de la trottinette électrique, tous les six mois, en position plieé de la trottinette, ou si vous entendez des grincements.

En utilisefaction fréquence ou sur sol dégradé, vérifiez avec un outil les vis de la trottinette tous les mois pour vous assurer qu'elles ne se devissant pas.

En cas d'endommagement du cable couple externe, celui-ci doit être remplaced par le constructeur ou son agent ou par une personne qualifiée dans le but d'éviter tout danger.

Stockage :

1. Ne pas ranger, ni garer la trottinette longtemps au soleil (meme dans le coffre de votre voiture). La batterie ne doit pas etre exposée à des températures supérieures à 50^ cette pourrait l'endommager gravement.
2. Ne pas laisser votre trottinette dans des endroits humides.
3. Veuiller la stocker dans un environnement sec et chaud, à l'abri du brouillard et de l'humidité, avec une température constante d'au moins 15^ .
4. Gardez la trottinette propre et au sec.

Gardez le carton et l'emballage dans lesquels vous avez reçu la trottinette. Ces derniers pourront vous servir pour transporter votre trottinette ou pour la renvoyer en cas de problème.

Nettoyage :

1. Avant de nettoyer vérifier que votre trottinette est éteinte et débranchée, que la prise de chargement de la batterie soit bien remise afin d'en assurer l'étanchéité.
2. Utilisez un chiffon humide et un détermgent doux pour les parties extérieures. Ne pas lavez avec sous-pression.
3. Utilisez un chiffon humide et un détergent doux et ne pas laver avec un tuyau d'arrosage ou un système à haute pression.

En cas de panne ou d'accident :

1. Éteignez votre trottinette.
2. Rapatriez-la dans un endroit sécurisé (point de vente, chez soi...).
3. Contactez votre revendeur ou le service après-vente.

SPECIFICATIONS

Eco + :

Taille	Position déplée	940 x 1160 x 135 mm
	Position plée	945 x 300 x 135 mm
	Poids	10.7 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	15°
	Autonomie	20-30 km
Batterie	Type	Lithium Polymère
	Capacité	24V 6.5ah
Moteur	Moteur	350 w
Chargeur	Tension d'entrée	220 V 2a
	Temps de chargement*	3 à 4 heures

Booster Plus :

Taille	Position déplée	940 x 1160 x 135 mm
	Position plée	940 x 330 x 150 mm
	Poids	10.8 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	15°
	Autonomie	20-30 km
Batterie	Type	Lithium Polymère
	Capacité	33V 6.5ah
Moteur	Moteur	500 w
Chargeur	Tension d'entrée	220 V
	Temps de chargement*	2 à 3 heures

Booster S+

Taille	Position déplée	940 x 1160 x 135 mm
	Position plée	940 x 300 x 150 mm
	Poids	10.9 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	15°
	Autonomie	30-35 km
Batterie	Type	Li-ion Samsung
	Capacité	36V 8.7ah
Moteur	Moteur	575 w
Chargeur	Tension d'entrée	220 V
	Temps de chargement*	2 à 3 heures

Booster V comfort:

Taille	Position dépliée	940 x 1160 x 133 mm
	Position pliée	940 x 300 x 135 mm
	Poids	10.9 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	Jusqu'à 23°
	Autonomie	35-40 km
Batterie	Type	Lithium Ion 36v 10.5ah
	Capacité	36v 10.5ah
Moteur	Moteur	575 w 36V Brushless DC
Chargeur	Tension d'entrée	220 V
	Temps de chargement	2 à 3 heures

Monster comfort :

Taille	Position dépliée	940 x 1160 x 135 mm
	Position pliée	940 x 300 x 150 mm
	Poids	10.9 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	Jusqu'à 25°
	Autonomie	25-35 km
Batterie	Type	Samsung
	Capacité	36 v 10.5ah
Moteur	Moteur	1000 W
Chargeur	Tension d'entrée	220 V
	Temps de chargement	2 à 3 heures

Booster GT :

Taille	Position dépliée	1132 x 1075 x 382 mm
	Position pliée	1060 x 324 x 150 mm
	Poids	11.9 kg
	Charge maximale	125 kg
Performance	Vitesse	25 km/h
	Pente maximale	Jusqu'à 25°
	Autonomie	30-40 km
Batterie	Type	Li-ion Samsung
	Capacité	48 v 10.5ah
Moteur	Moteur	7000 W
Chargeur	Tension d'entrée	220 V
	Temps de chargement	4 à 4,5 heures

RAPPEL DES POINTS ESSENTIELS DE SECURITE À SIGNER

SECURITE BATTERIE

1. Ne jamais laisser sa trottinette statique au soleil de façon prolongée.
2. Ne jamais laisser une trottinette en charge sans surveillance.
3. Ne jamais charger sa trottinette avec un autre chargeur.
4. Ne jamais démonter/bricoler une batterie.
5. Ne pas rouler dans l'eau, ni sous forte pluie.

SECURITE CONDUITE

1. Toujours entendre le clac de sécurité à l'ouverture de la trottinette.
2. S'entrainer à l'utilisation du frein de sécurité arrêté à pied.
3. Respecter la reglementation de conduite en vigueur localement.
4. Le port du casque et des gants de protection sont fortement recommandé.
5. Ne pas utiliser en mode freestyle, ni pour faire de sauts.

SECURITE ENTRETIEN

1. Vérifier à chaque usage sur les premiers 100m les joys/débattements anormaux et vérifie les visseries, notamment pour la roue arrrière et l'amortisseur avant.

SECURITE UTILISATEUR & PRODUIT

1. Avoir +18ans, respecter les consignes de poids, ne pas utiliser à deux,
2. Ne pas freiner au frein à gachette en descente avec une batterie chargée pleine, mais au frein à pied sinon vous risquez de griller le condensateur de l'afficheur, ca ne sera pas pris en garantie.
3. Position de conduite : 'NE PAS avoir les pieds joints, vousdezavoir les pieds alignés ET en épi, avec les talons au centre du plancher.
4. Lors des freinages et accélérations, LE POIDS DU CORPS NE DOIT PAS FORCER SUR LES POIGNEES. VOUS RISQUEZ D'ETRE FACILEMENT MIS EN DESÉQUILIBRE ET VOUS FRAGILISEZ LA POTENCE AINSI QUE LE SYSTEME DE PLIAGE.

Pour plus d'informations sur la bonne position, contactez votre revendeur ou E- TWOW France via le site web www.e-twow.fr rubrique_infos/tutoriels

1. NE PAS préter, donner, vendre votre trottinette E-TWOW sans avoir transmis à son utilisateur le manuel utilisateur.
2. Suivre et (faire) replir le carnet d'entretien

SIGNATURE(S) NOM(S) PRENOM(S) DATE(S)

1°

2^

PREMIÈRE REVISION DES 100 à 200 premiers km ou 6 mois au premier échu (par un professionnel ou par soi-même)

Date / Cachet professionnel / nom / signature

Km

POINTS DE CONTRÔLÉ À VÉRIFIER LORS DES RÉVISIONS

Tutoriels disponibles sur www.e-twow.fr dans la rubrique_infos/tutoriels

1. tenue des visseries à vérifier au tournevis/clef alen/clef plate : 2 vis roue Ar, visserie fourche ar, 6 vis du square tube, 2 grosses vis amortisseur Av haut + bas, vis axe central amortisseur Ar, 4 vis couvercle display, 4 vis garde-boue ar + cache câbles av, 12 vis flasque roue moteur, 4 vis contrôleur, 2 vis bague serrage bas de colonne, vis bague serrage haut colonne, collier de serrage du haut, 2 écrou moteur, 2 vis axes av/ar,
2. état roulements (moteur, roue av, bague direction),
3. jeu axe central amortisseur ar, jeu entretoises fourche ar, jeu cage roulement amortisseur av, jeu barre de direction, jeu roue moteur,
4. divers : goupilles de poignées qui dépassent, usure grip de deck, usure pau av/pneu ar, sticker protection prise diagnostic contrôleur + sticker protection connecteur moteur, graissage si bruits amortisseur ar - roue av - roue ar, languette de prise chargeur sur contrôleur, bille réglage colonne ;
5. contrôles visuels bas colonne (sortie cable de la colonne), square tube, oreilles, fourche av et fourche ar, Axe pliage avant totalement enforcé dans les gorges les oreilles et centré latéralement, centrage létral axe ar,
6. vérification étanchéité comportement batterie (optionnel pour première révision) et siliconage supplémentaire extérieur,
7. débattement/état amortisseur av et ar

P.S. 1 av = avant / ar = arrête
P.S. 2 après première vérification du serrage des vis, le contrôle suivant ne nécessite pas de serrer fort pour la vérification.

Les premiers serrages en revanche, doivent être fait de façon ferme mais sans excès, suivant le tutoriel lié隣 sur le site www.e-twow.fr dans la rubrique infos/tutoriels.

Conseil d'utilisation

Pour profiter pleinement et le plus longtemps de votre trottinette électrique, lisez attentivement les 10 préconisations essentielles E-TWOW France :

Le clac de sécurité au dépliage de la trottinette doit toujours être audible
Pour les longues périodes sans utilisation, la batterie se conserve à mi-charge.

Privilégiez les petites charges. Conservez la trottinette entre 5 et 20 C°.

• Toujours brancher le chargeur sur la prise murale AVANT de brancher la trottinette et ne jamais laisser la trottinette en charge sans surveillance
• Les poignées doivent être tirées jusqu'à bout AVANT d'être repliées, sinon les tubes risquent de s'ovaliser ou le métal de se fissurer
• Vérification régulière des visseries, notamment jeu de vis amortisseur avant, vis roue arrrière, vis colonne avant, vis moteur, vis garde-boue arrrière, vis afficheur ainsi que le bon état des câbles
• Pas de saut/utilisation Freestyle avec la trottinette pour éviter les risques de casse de structure et vérifier l'etat de la structure en cas d'utilisation intensive
• Ne pas forcer sur la colonne lors du piage de la trottinette, sinon vérifier toute apparition de fissure sur la base de la colonne
• Bien serrer le collier de serrage de la colonne et vérifier que le bouton de réglage de la hauteur soit bien en place sinon tout le poids repose sur le ressort du bouton de réglage de colonne qui risque de céder
• Vérifier l' état des cables moteur et contrôleur de temps en temps (coupure, torsion, arrachement, dégradation...)
• Ne pas rouler dans l'eau et ne pas laver la trottinette à grandes eaux. Chiffon et/ou éponge.

Tableau récapitulatif des vérifications et entretiens :

Voici un tableau récapitulatif des vérifications et entretiens à effectuer sur votre trottinette électrique E-TWOW. La périodicité des entretiens est donnée à titre indicatif et dépendra de l'utilisation de votre E-TWOW:

Composant	Éléments		A faire	Aquelle fréquence ?	Commentaires
Général	Toute la trottinette		Nettoyer complètement	1 fois/mois	Privilégiez de nettoyer votre trottinette avec un chiffon et/ou une éponge.
Système de freins	Mécanique		A vérifier	1 fois/6 mois	Vérifiez le serrage
	KERS		A vérifier	1 fois/6 mois
Roues	Pleines		A vérifier ou replacer	1 fois/an	Remplacez les pneus selon l'usure de lagomme et selon votre utilisation
	Gonflables		A vérifier ou replacer	1 fois/mois
Axe de roue			A vérifier	1 fois/mois	Serrez l'axe
Suspensions		Avant	A vérifier	1 fois/an
		Arrière	A vérifier et à régler la compression	1 fois/an
Visserie			A vérifier ou desserrer	1 fois/an
Batterie			A recharger	1 fois/mois	Ne laissez pas la batterie décharge.
Mateur			Aucun entretien
Contrôleur			Aucun entretien
Display (compteur/gâchette)			A vérifier	1 fois/mois	Nettoyez avec un chiffon sec
Câbles			A vérifier	1 fois/mois	Vérifiez l'état des câbles visibles
Étanchéité			A vérifier	1 fois/an	Refaite l'étanchéité en suivant le tout disponible sur le shop.e-twow.fr

RéVISION DES 1000km OU 1an au 1er échu

Obligatoirement par un professionnel sous peine de déchéance de la garantie

Date / cachet professionnel / nom /signature

Km

DATE	/ cachet professionnel	/ nom	/ signature
Km
Date	/ cachet professionnel	/ nom	/ signature
Km
Date	/ cachet professionnel	/ nom	/ signature
Km
REVISION DES 2000KM
Date	/ cachet professionnel	/ nom	/ signature
Km
REVISION DES 3000KM
Date	/ cachet professionnel	/ nom	/ signature
Km
REVISION DES 5000KM
Date	/ cachet professionnel	/ nom	/ signature
Km
REVISION DES 10.000KM
Date	/ cachet professionnel	/ nom	/ signature
Km

ELECTRIC TWO WHEELS

e·TWOW

Nous vous souhaitons beaucoup de plaisir avec votre nouvelle trottinette.
