Type de produit	Trottinette électrique pliable
Marque	Archos
Modèle	URBAN
Dimensions (déplié)	996 mm × 870 mm × 592 mm
Dimensions (plié)	950 mm × 465 mm × 160 mm
Poids	14,15 kg
Charge maximale	100 kg
Taille des pneus	8 pouces
Vitesse maximale	20 km/h
Pente maximale	15°
Type de batterie	Lithium-ion intégrée (247,9 Wh)
Tension de charge	AC 220 V, 50-60 Hz
Temps de charge	Environ 200 minutes
Température d'utilisation	-10 °C à 40 °C
Port USB	5 V, 1,5 A (pour recharger un smartphone)
Guidon réglable en hauteur	Oui
Selle réglable en hauteur	Oui
Application mobile	Oui (compatible Android 4.3+ et iOS 7.0+)
Équipement de sécurité recommandé	Casque, gants, protège-coudes et genoux
Entretien batterie	Recharge complète tous les 3 mois si inutilisé

FOIRE AUX QUESTIONS - URBAN ARCHOS

Comment déplier et plier la trottinette URBAN ?

Tournez la goupille élastique de 180° pour déverrouiller, dépliez le cadre, puis tournez à nouveau la goupille pour fixer. Pour plier, inversez l'opération.Assurez-vous que la goupille est bien en place avant utilisation.

Quel est le poids maximum supporté par la trottinette ?

La charge maximale est de 100 kg. Ne dépassez pas cette limite pour éviter tout risque de dommage ou de chute.

Comment recharger la batterie et quelle est l'autonomie ?

Branchez le chargeur sur le port de charge (capuchon protecteur à retirer). Le temps de charge complet est de 200 minutes. L'autonomie n'est pas précisée, mais la batterie a une capacité de 247,9 Wh.

Peut-on utiliser la trottinette sous la pluie ou sur route mouillée ?

Non, il est strictement déconseillé de rouler sous la pluie, sur la neige, la glace ou les routes humides. Cela augmenterait les risques de glissade et de dommages électriques.

Comment régler la hauteur du guidon et de la selle ?

Ouvrez le verrou de la tige de levage (guidon ou selle), ajustez à la hauteur souhaitée, puis refermez le verrou. Vérifiez que le verrou est bien fermé avant de rouler.

Comment utiliser l'application mobile ?

Téléchargez l'application depuis le QR code ou le store. Activez le Bluetooth et l'appareil, puis recherchez l'eScooter. Le mot de passe par défaut est 1111111. Suivez les instructions à l'écran.

Quels sont les équipements de sécurité obligatoires ?

Portez toujours un casque, des gants, des protège-coudes et genoux. Vérifiez l'état des freins et des pneus avant chaque utilisation.

Comment entretenir la trottinette si elle reste inutilisée longtemps ?

Chargez complètement la batterie, éteignez l'appareil et rangez-le dans un endroit sec. Rechargez-la au moins une fois tous les 3 mois pour préserver la batterie.

Quelle est la pente maximale que la trottinette peut grimper ?

La pente maximale recommandée est de 15°. Au-delà, la sécurité n'est pas garantie. Évitez également d'utiliser le frein en descente sur de fortes pentes.

Peut-on rouler avec un enfant ou à deux ?

Non, la trottinette est conçue pour un seul utilisateur. Ne transportez pas de passager. L'âge minimum recommandé est de 15 ans et maximum 60 ans.

MODE D'EMPLOI URBAN ARCHOS

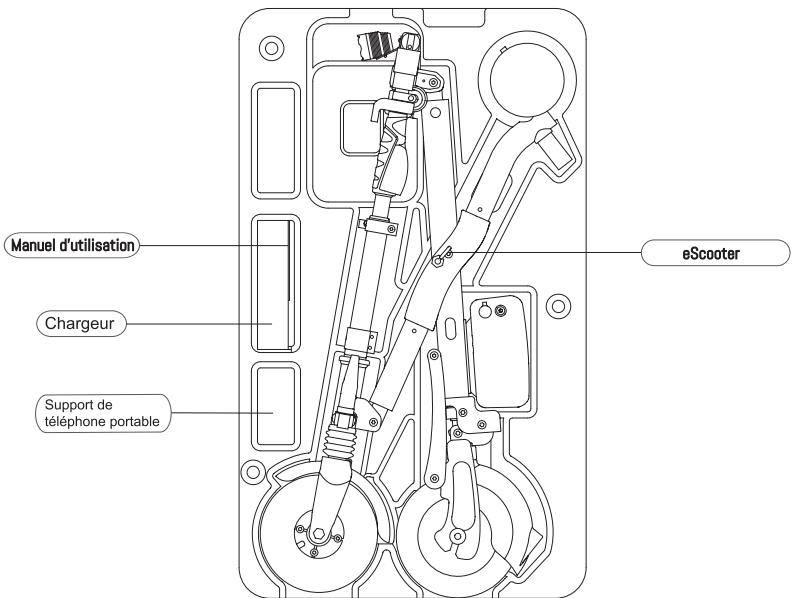

Vérification du contenu de l'emballage

Listeducontenu

Draisienne	1 unité	Manuel d'utilisation	1 unité
Chargeur	1 unité	Support de téléphone portable	1 unité

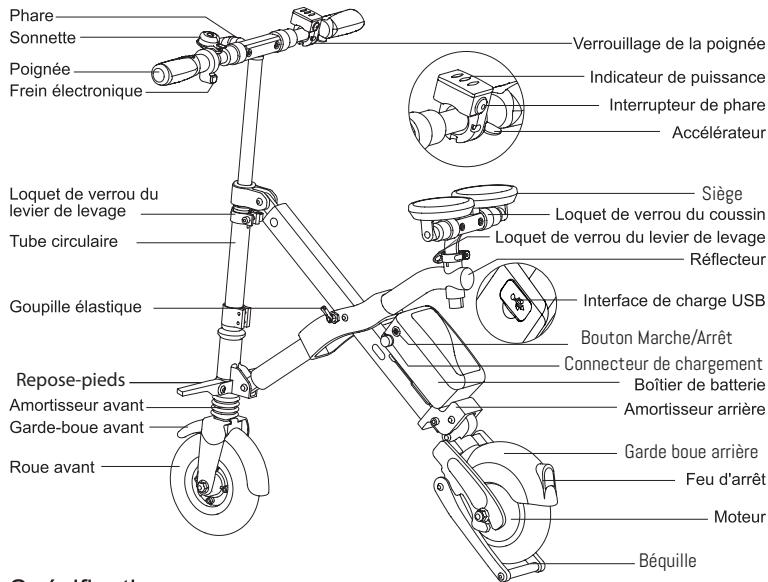

Description de la draisienne

Specifications

Dimension	996mm × 870mm × 592mm	Poids de l'article	~14.15kg
Dimension en étant plieée	950mm × 465mm × 160mm	Charge maximum	100kg
Taille du pneu	8 pouces	Vitesse maximum	~20km/h
Tension de charge	AC220V 50-60Hz	Pente maximum autorisé	~15°
Temps de charge	247.9Wh: 200min	Température applicable	-10°C~40°C
Tension de sortie USB	5V	Courant maximum de sortie USB	1.5A

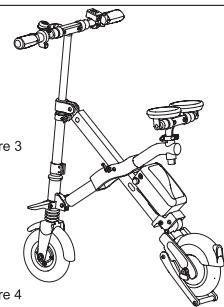

Utilisation du Urban eScooter

Goupille élastique

Figure 1

Figure 2

1 Tounera la goupille elastique de 180^ (voir Figure 1 - flèche ①), ouvrez le eScooter en le dépliant (voir flèche ③). Tounera la goupille elastique de 180^ pour fixer le eScooter dépié (voir Figure 2 - flèche ②).

ure 3

2 Dépréliez la béquille centrale (voir Figure 6 - flèche ⑧). Redressez le guidon du eScooter, tirez vers le bas le loquet de verrouillage sur les poignées (voir Figure 3 - flèche ③), dépréliez les poignées comme le montre la flèche 3-4 et relâchéz le loquet de verrouillage pour fixer les poignées. Abaissez les pêdales (voir Figure 4 - flèche ⑤). Tirez sur le loquet de verrouillage sur les deux cousins (voir Figure 5 - flèche ⑥), libéréz les cousins de la flèche 5-⑦ et relâchéz le loquet de verrouillage pour fixer les cousins.

3 Réglez la hauteur du eScooter : ouvre le verrou de la tige de levage (voir la Figure 7, flèche ⑨), réglez la hauteur dans le sens de la flèche (voir Figure 7, flèche ⑩). ÀpRES que l'ajustement soit terminé, fermez le verrou de la tige de levage. Réglez la hauteur du siege: ouvre la serrure de la tige de levage (voir Figure 8, flèche ⑪), réglez la hauteur dans le sens de la flèche (voir Figure 8, flèche ⑫). ÀpRES que l'ajustement soit terminé, fermez le verrou de la tige de levage.

Pour Commencer

Réglez le guidon du eScooter, replieda la bequille centrale, fixezle cadre du eScooter et ajustez la position du guidon et du siège pour assurer une experience de conduite comfortable. Sur le bottier de la batterie, appuyez sur le bouton Marche/Arrét, puis maintainéz le guidon, asseyez-vous et posez les pieds sur les repose-pieds, appuyez sur l'accéléateur pour avancer. peuvent alors la conduire.

Apprendre à diriger le eScooter

Allumez the appareil (voir la figure 9) et posez les pieds sur les repose-pieds

Appuyez sur l'accelerateur pour avancer (Voir figure 10).

Maintenez longument la poignee du frein (voir la figure 11).

Tournez le guidon vers la droite

Tournez le guidon vers la gauche

Enlevez les pieds des repose-pieds

Compétence d'apprentissage

Étapes de conduite pour les débutants

1. Appuyez sur le bouton Marche/Arrêt et maintenez le guidon du eScooter.
2. Un pied sur un repose-pied et l'autre au sol, gardez les yeux droit devant. Appuyez sur l'accelerateur pour avancer.
3. quand il est nécessaire de ralentir ou de s'arrêté, appuyez sur le frein électronique, tenez-le jusqu'à ce qu'il décalée ou s'arrête.
4. Lorsque le freinage commence, l'accelerateur sur la poignee droite est automatiquement hors tension.

Evitez d'utiliser ce produit dans des mauvaises conditions météorologiques (par exemple, la pluie, neige ou glace). Veuiliez s'assurer que le frein peut être utilisé normalement à tout moment lorsque le chauffeur le sahaitte.

Sécurité

Veuillez dire les avertissements et suivre attentivement les exigences d'utilisation pendant la conduite Remarque importante :

L'acceleration, la décelération, fais une virage de manière brute et l'excess de vitesse en se penchant trop vers l'avant ouiers arrirée lors de la conduite de Sharp sont strictement interdites. Il n'est pas conseilé de conduire lorsque l'appli ne mont qu'une seule barre restante, ou que l'interrupteur d'alimentation continue de clignoter. Si cela arrive lors de la conduite, veillez garder constamment une vitesse lente. S'il y a un risque de chute, veillez à votre propre sécurité en priorité. Av coups de la conduite ou du rangement, l'utilise normale peut affecter ses performances. Avant la conduite, veillez vérifier les éléments suivants:

1. Le chauffeur doit vérifier si le eScooter est fermement fixe afin qu'il n'y ait pas de dommages.
2. Le conducteur doit vérifier le fringe et les pneus et vérifier si la poignée, le coussin et le loquet du verrou pour plier sont correctement fixés. Si ce n'est pas le cas, veuillerzerrer les vis.
3. Le chauffeur doit vérifier si le mécanisme de piage a été bien verrouillé.
4. Le chauffeur doit couver un espace ouvert pour la conduite d'une zone d'au moins 4m^* 20m, à l'intérieur ou à l'extérieur.
5. Le chauffeur a besoin d'avoir une comprehénsion complède le environnement qui l'entoure pour évierer l'intérêrence des vehicules, des piétons, des animaux, des bicyclettes et d'autres obstacles.
6. Le chauffeur a besoin d'un assistant qualifié à ses cétés. L'assistant est quelqu'un de compétent dans la conduite du Scocher et très familiér du mode d'utilisation des scooters dans tous les domaines nécessitant une attention particulière et des méthodes de conduite.

Attention:

1. Veuillez-vous munir de casque, de gants, de protège coude / genou ou d'autres équipements nécessaires de protection.
2. Ne pas le conduire sur des routes Cahoteuses et humides, tel que les routes de terre, les routes pavées ou enneigées ou les chaussées détrempées
3. Ne pas le conduire sur des pentes de plus de 15^ de gradient.
4. Ne pas permettre aux enfants de moins de 15 ans ou des personnes agees de plus de 60 ans de l'utiliser
5. Une conduite en état d'ivrée ou sous l'emprise de drogue ou pour qui ont une conduite avec un comportement et une réactivité limite est interdite.
6. Ne pas le conduire en hiver lorsqu'il fait extrémement froid.
7. Ne pas le conduire sous la pluie.
8. Veuillez ralentir l'allure sur les pentes supérieures et inférieures.
9. Ne pas le conduire dans situations risquées que ce soit pour des raisons personnelles ou des raisons objectives.
10. En charge, connectez l'interface de chargement de la batterie en premier et ensuite connectez la source d'alimentation.
11. Ce produit pourrait être limité à un usage sur voie privée (verifiez la réglementation en vigueur sur le territoire d'utilisation). Nous vous recommendons d'utiliser un équipement de protection adapté.
12. Quand il n'est pas utilisependant une longue période,veuilliez le ranger après l'avoir complètement charge et mis hors tension.Pendant la durée ou I'appareil est range, il devrait être charge au moins une fois tous les 3 mois.

Vou aves bez on de aocup d raticn pour acuirir u hatele sffisante conrue en taute securite. Si you n eles pas qualifies, ou ne parveenez pas au suire le mode d'emploi de ce produit, il peu causer des dommages physiques ou des pertes matieresles au chauffeur ou a une pierce personne. Notre entropine couve uniquement la responsabillpeur des defaits ou des dommages sur le produit, et nous ne sommen pas responsables de toutes les blessures physiques ou de perte de biens liés à l'utilisation du produit.

A ne pas faire

Hauteur d'entrée

Terrains bosselés

Angle de pente >15^

Angle de pente >15^ / Ne pas utiliser le frein lors de la conduite sur des pentes ou la conduite à une grande vitesse.

Escaliers

A l'arrêt, ne restez pas assis, les pieds sur les repose-pieds.

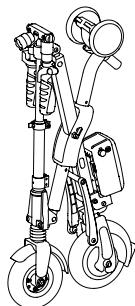

Tirez le loquet de verrou de la poignée en douceur (voir Figure 12- flèche ⑤ ), pliez les poignées (voir Figure 12- flèche ④ ) et libreze le loquet de verrou. Pliez les repose-pieds(voir Figure 13- flèche. Tirez le loquet de verrou du coussin en douceur (voir Figure 14- flèche ⑨ ), pliez les poignées (voir Figure 14- flèche ⑦ ) et libreze le loquet de verrou. Pliez la béquille centrale (voir Figure 15- flèche ⑧ )

Figure 16

Figure 17

2 Tournez la goupille d'indexage de 180^ (voir Figure 16- flèche 19), pliez le cadre (voir flèche 20), tournez la goupille d'indexage de 180^ pour fixer la position piée de la trottinette (voir Figure 17- flèche 21).

Télécharger l'application

Scannez le code à deux dimensions pour télécharger

• Compatible Android 4.3 ou supérieur, iOS 7.0 ou supérieur.

Instructions sur l'application

1.Appuyez sur le bouton d'alimentation du E6, et lancez l'application ainsi que le Bluetooth.
2.Cliquez sur le bouton de recherche et suivez les étapes comme sur la photo pour vous connecter. (verification mot de passer 1111111).
3.Consultez le site web officiel ou appelez-nous pour plus de détails.

Version 1
Clique sur l'icone de connexion sans fil de l'application

Recherché an eScooter a proximite, cliquez sur le modele d' E6 recherche pour se connecter.

Saisisse le mot de passer : 11111111 pour vous connecter.

Version 2
Cliquez sur le bouton de recherche.

Recherche un éscouter à proximité, cliquez sur le modele d'Ainwheel recherche pour se connecter.

Entrez le mot de passer à
vérifier :
1111111 pour se connecter.

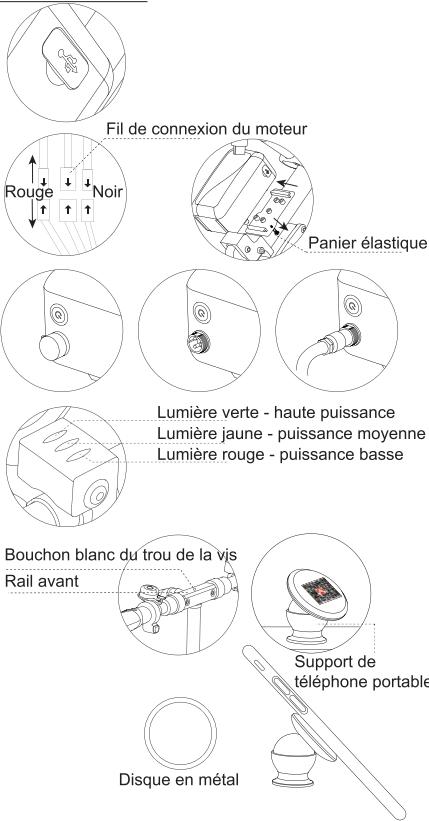

Autres instructions de fonctionnement

Le port de charge: La charge (compatible avec les téléphones traditionnels et électroniques)
- Boitier de batterie démontable
- Séparez le fil de la boîte de la batterie avec le fil de la trame avant de démonter le boîtier de batterie (insérez le boîtier de la batterie, puis connectez-le lors de l'installation de la boîte de batterie). Retirrez le panier elastique et déplacez le boîtier de la batterie dans le sens de la figure, puis retirrez-la pour charger.
- Dévoilé le capuchon de protection de la bouche de chargement, plus branchez la prise de charge pour charger.
L'indicateur d'alimentation: quand il est rouge, la conduite n'est pas consellée.
Support of telephone portable: Detachez le bouchon blanc du trou de la vis sur le rail, fixez le support du téléphone mobile avec le code QR dans le sens horaire, detachez I'encollierer avec le logo d'Airwheel dans le revers du disque de metal collez-le sur le téléphone et fixez le téléphone sur la base ronde.
(Veuillez ne pasmettreletelephone surle supportcequipecauter une chute en condusant sur des routes cahoteuses.)

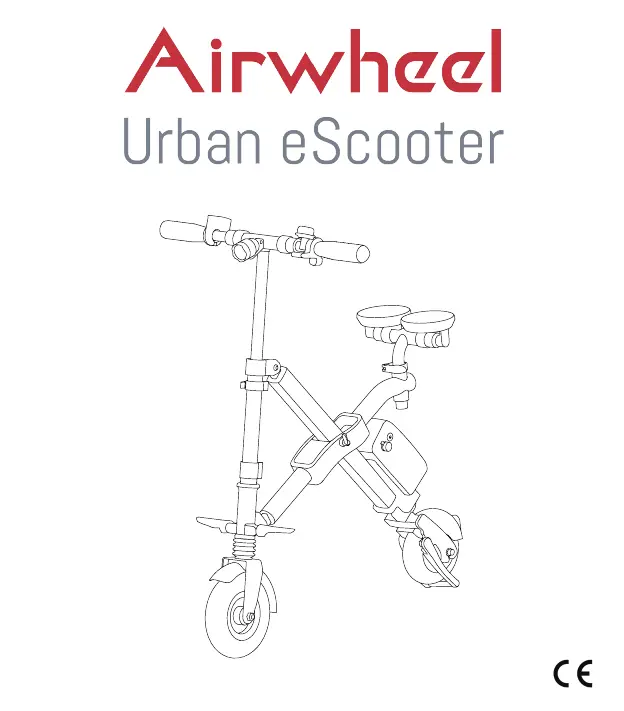

Airwheel

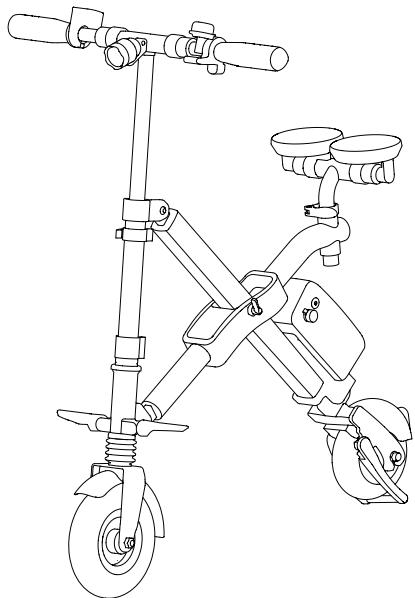

Urban eScooter

IT MANUALE UTENTE

Changzhou Airwheel Technology Co. Ltd. (Adresse: F1.9 Zhongchuang Building, No.396 Tongjiang Rd (M), Xinbei District, Changzhou. Jiangsu) déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site : http://www.archos.com/support/download/conformity/CE_DOC_ACUESE6.pdf

Produit importé par ARCHOS SA, 12 rue ampère, 91430, France
Produited imported by ARCHOS SA, 12 rue ampère, 91430, France

PN:115373
