Type de produit	Hotte aspirante (hotte de cuisine)
Modèle	IHVP 6.4 AL K
Marque	Indesit
Hauteur (min - max)	69 - 104 cm
Largeur	59,5 cm
Profondeur	15 cm
Diamètre du conduit d'évacuation	15 cm
Type d'évacuation	Aspirante ou filtrante (kit charbon optionnel)
Panneau de contrôle	Soft Button + afficheur LCD
Vitesses d'aspiration	3 vitesses + temporisation (max 5 min)
Éclairage	2 lampes halogènes 12V - 20W max, culot G4
Filtre anti-graisse	Filtre métallique lavable (au lave-vaisselle)
Filtre à charbon actif	Optionnel, à changer tous les 4 mois max
Indicateurs de saturation	Filtre à graisses et filtre à charbon
Fonction de sécurité	Capteur de température : arrêt automatique en cas de surchauffe
Minuterie	Arrêt différé de 5 minutes
Nettoyage	Chiffon humide avec détergent neutre ; ne pas utiliser d'alcool ni d'abrasifs
Fréquence de nettoyage du filtre anti-graisse	Au moins une fois par mois
Installation	Distance mini : 55 cm (électrique) ou 70 cm (gaz/mixte) au-dessus de la table de cuisson
Alimentation électrique	220-240 V ~ 50/60 Hz (à vérifier sur la plaque signalétique)
Consommation totale	Voir plaque signalétique (non fournie dans la notice)
Réparabilité	Lampe remplaçable par l'utilisateur (halogène G4) ; autres pièces : service technique
Garantie	Non précisée ; contactez le service après-vente
Normes	EN/IEC 60335-1, EN/IEC 60335-2-31, CE

FOIRE AUX QUESTIONS - IHVP 6.4 AL K INDESIT

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 55 cm pour une cuisinière électrique et de 70 cm pour une cuisinière à gaz ou mixte. Si les instructions de l'appareil de cuisson spécifient une distance plus grande, suivez celles-ci.

Comment nettoyer le filtre anti-graisse métallique ?

Le filtre anti-graisse doit être nettoyé au moins une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Tirez sur la poignée à ressort pour le démonter. Le lavage au lave-vaisselle peut décolorer le filtre, mais n'affecte pas ses performances.

Quand dois-je remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé au maximum tous les 4 mois, ou lorsque l'indicateur de saturation s'allume. Il ne peut pas être nettoyé ou régénéré. Ce filtre n'est nécessaire que si la hotte est utilisée en version filtrante.

Comment activer l'indicateur de saturation du filtre à charbon ?

L'indicateur de saturation du filtre à charbon est normalement désactivé. Pour l'activer, mettez la hotte hors tension, puis appuyez simultanément sur les boutons 1 et 3 (vitesse - et vitesse +) jusqu'à ce que l'indicateur cesse de clignoter et s'allume en continu. Répétez l'opération pour le désactiver.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant et qu'une vitesse a été sélectionnée. Si le problème persiste, débranchez la hotte pendant environ 5 secondes, puis rebranchez-la. Si le dysfonctionnement continue, contactez le service après-vente.

Comment remplacer les lampes halogènes ?

Débranchez l'appareil. Assurez-vous que les lampes sont froides. Utilisez un petit tournevis plat pour sortir la protection. Remplacez par une lampe halogène 12V - 20W max, culot G4, sans toucher l'ampoule avec les doigts. Refermez le plafonnier par encliquetage.

La hotte peut-elle être utilisée en version filtrante sans conduit d'évacuation ?

Oui, la hotte peut être utilisée en version filtrante. Vous devez installer un kit accessoires (non fourni) comprenant un filtre à charbon actif. L'air sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Que signifie le clignotement de l'indicateur de vitesse ?

Lorsque la vitesse maximale est sélectionnée, l'indicateur clignote pendant 5 minutes, puis la hotte revient automatiquement à la vitesse 2. Cela correspond à la fonction temporisée de la vitesse maximale.

Comment réinitialiser l'indicateur de saturation du filtre après nettoyage ?

Après avoir nettoyé ou remplacé le filtre, appuyez sur le bouton 3 (minuterie) et maintenez-le enfoncé jusqu'à ce que l'indicateur de saturation s'éteigne.

Puis-je utiliser la hotte sans les lampes installées ?

Non, n'utilisez jamais la hotte sans les lampes correctement montées, car cela présente un risque de choc électrique. Remplacez toujours les lampes par le même type spécifié.

MODE D'EMPLOI IHVP 6.4 AL K INDESIT

Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général.

Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

L'appareil peut être utilisé par les enfants âgés d'au moins 8 ans et par les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, à condition qu'ils soient surveillés ou qu'ils aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils comprennent les dangers encourus.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

La pièce doit être suffisamment aérée lorsque la hotte est utilisée en même temps que d'autres appareils fonctionnant au gaz ou à d'autres combustibles. La hotte doit être nettoyée régulièrement, à l'intérieur comme à l'extérieur (AU MOINS UNE FOIS PAR MOIS), conformément aux instructions d'entretien de ce manuel. Le non-respect des instructions de nettoyage de la hotte et des filtres peut entraîner un risque d'incendie.

Il est strictement interdit de flamber les aliments sous la hotte.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut provoquer un incendie ; par conséquent, elle doit être évitée en toutes circonstances.

La friture doit être faite avec précaution afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT : lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance de la lampe de ce manuel.

Attention ! Ne branchez pas l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.

En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des réglementations locales.

L'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un risque de choc électrique est possible.

N'utilisez jamais la hotte sans la grille montée correctement !

La hotte ne doit JAMAIS être utilisée comme surface d'appui, sauf indication expresse.

Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si elles ne sont pas fournies, achetez le type de vis correct.

Utilisez la longueur de vis correcte, comme indiqué dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION ! Le non-respect de ces instructions concernant l'installation des vis et des dispositifs de fixation peut entraîner des risques électriques.

La hotte peut avoir des configurations esthétiques différentes de celles illustrées dans les dessins de ce manuel, mais les instructions d'utilisation, d'entretien et d'installation restent identiques.

Suivez impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tout inconvénient, dommage ou incendie causé à l'appareil et dû au non-respect des instructions de la présente notice. Cette hotte, prévue pour l'aspiration des fumées et vapeurs de cuisson, est destinée à un usage domestique exclusivement.

Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous qu'il reste avec le produit.

Lisez attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.

N'effectuez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

Avant d'installer l'appareil, vérifiez qu'aucun composant n'est endommagé. Sinon, contactez votre revendeur et ne poursuivez pas l'installation.

La distance minimale entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte ne doit pas être inférieure à 55 cm pour les cuisinières électriques et à 70 cm pour les cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une distance plus grande, il faut en tenir compte.

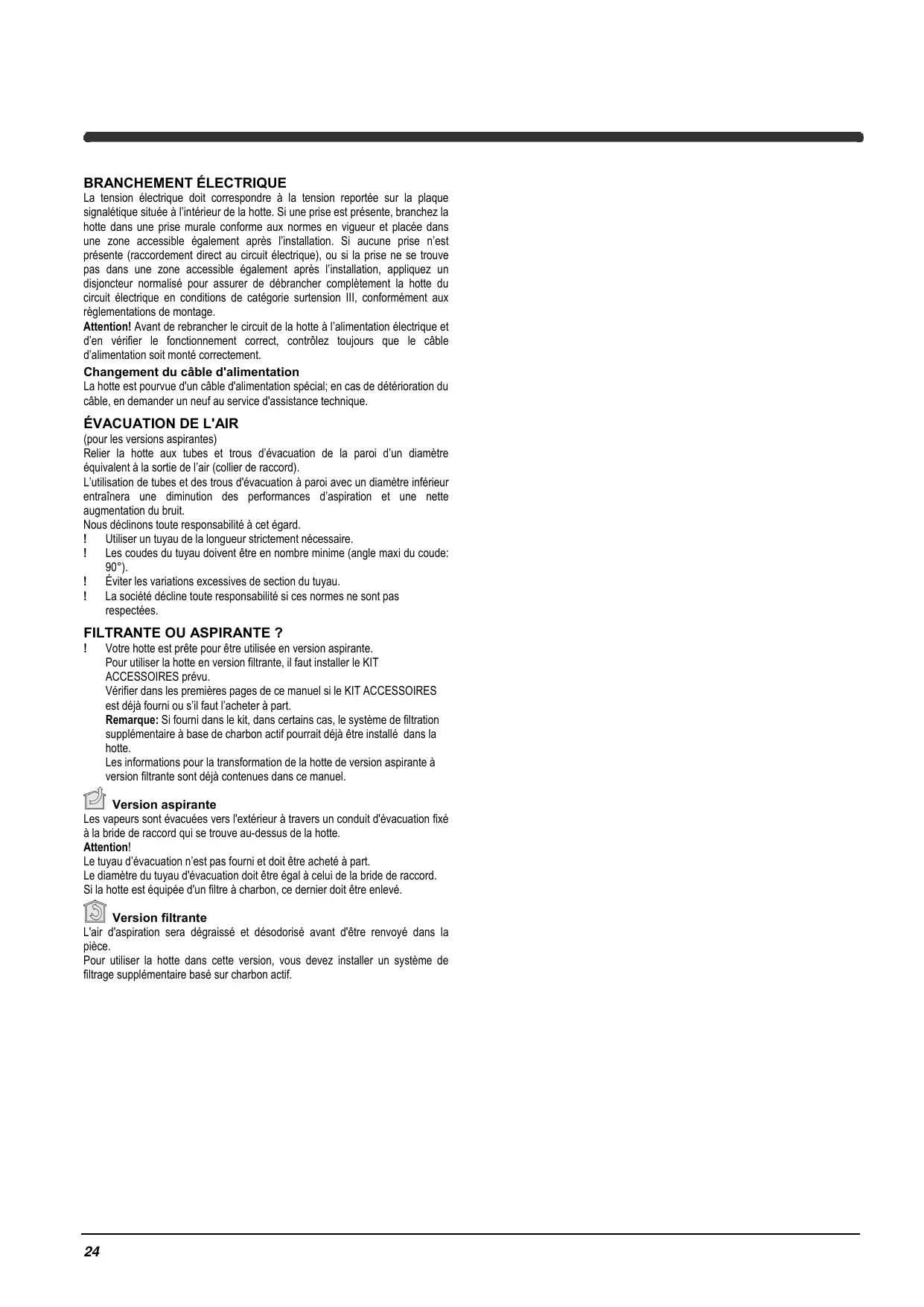

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à celle indiquée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte sur une prise murale conforme aux normes en vigueur et placée dans une zone accessible même après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise n'est pas accessible après l'installation, installez un disjoncteur normalisé pour permettre de débrancher complètement la hotte du circuit électrique dans les conditions de catégorie de surtension III, conformément aux réglementations de montage.

Attention ! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Changement du câble d'alimentation

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, demandez-en un neuf au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Reliez la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et de trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utilisez un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude : 90°). ! Évitez les variations excessives de section du tuyau. ! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE ?

! Votre hotte est prête pour être utilisée en version aspirante. Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu. Vérifiez dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part. Remarque : si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte. Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention !

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

COMMANDES

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

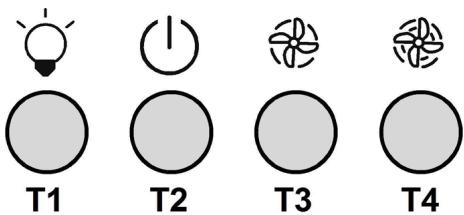

Modèles avec panneau de contrôle mécanique

IHVP 6.6 LM K

T1. Interrupteur lumières ON/OFF. T2. Interrupteur OFF/vitesse 1 T3. Sélection vitesse 2 T4. Sélection vitesse 3

Modèles avec panneau de contrôle Soft Button + Display LCD

IHVP 6.4 AL K

1. Touche d'arrêt/de réduction de vitesse (puissance) d'aspiration
2. Touche de mise en marche/d'augmentation de vitesse (puissance) d'aspiration

Remarque : La vitesse d'aspiration (puissance) maximale est temporisée et dure 5 minutes (l'indicateur c clignote) ; la vitesse d'aspiration (puissance) 2 est ensuite rétablie.

1. Bouton de minuterie d'activation/désactivation : retarde de 5 minutes la désactivation de la vitesse d'aspiration (puissance) sélectionnée. Remarque : ce bouton est également utilisé pour la fonction de réinitialisation du signal de saturation de filtre.
2. Commande Marche/Arrêt (ON/OFF) éclairage
3. Afficheur, indique :

a. La vitesse d'aspiration (puissance) : l'indicateur tourne en fonction de la vitesse d'aspiration (puissance) sélectionnée.

Fonctionnement de sécurité : l'indicateur clignote.

b. Saturation du filtre à graisses : s'active lorsque la maintenance du filtre est requise. c. Minuterie b. Saturation du filtre à charbon actif : s'active lorsque la maintenance du filtre est requise.

Remarque : cette fonction est normalement désactivée et doit uniquement être activée si la hotte est utilisée en tant que version avec filtre (avec filtre à charbon installé).

Pour ce faire, procédez comme suit :

- mettez la hotte hors tension

• appuyez simultanément sur les boutons 1 et 3 et maintenez-les enfoncés jusqu'à ce que l'indicateur arrête de clignoter (indicateur désactivé) pour s'allumer en continu (indicateur activé).
• relâchez les boutons.

Pour le désactiver, recommencez la procédure : l'indicateur n'est plus allumé de façon continue (indicateur activé) et clignote (indicateur désactivé).

e. Éclairage

Fonctionnement de sécurité

La hotte est dotée d'un capteur qui active l'appareil en cas de forte augmentation de la température, jusqu'à ce que cette dernière chute fortement.

Réinitialisation du signal de saturation du filtre

Après avoir réalisé la maintenance du filtre, appuyez sur le bouton 3 et maintenez-le enfoncé jusqu'à la désactivation de l'indicateur.

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL !

Panneau d'aspiration périmétral

Nettoyer le panneau d'aspiration périmétral à la même fréquence que le filtre anti-graisses, utiliser un chiffon et un détergent liquide pas trop concentré. Ne jamais utiliser de substances abrasives.

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

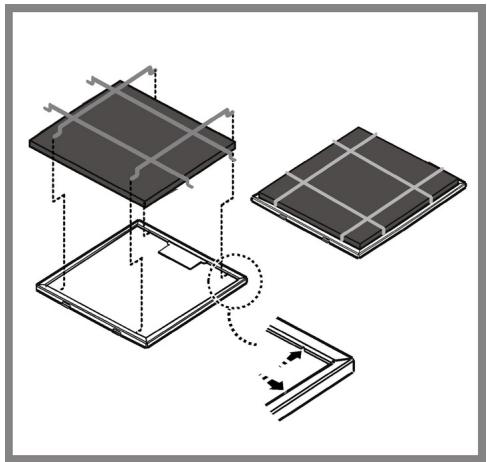

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisinière et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

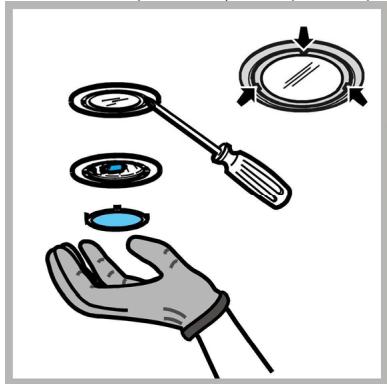

Remplacement des lampes

IHVP 6.4 AL K

Débrancher l'appareil du réseau électrique

Attention ! Avant de toucher les lampes, assurez-vous qu'elles soient froides. Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

1. Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (adaptées à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
3. Refermer le plafonnier (fixation par encliquetage).

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LED garantissent un éclairage optimal, une durée jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent une économie de 90% en énergie électrique.

Pour le remplacement, s'adresser au service d'assistance technique.

ÉLIMINATION

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas:

S'assurer: - de l'absence de coupure de courant. - qu'une vitesse a été sélectionnée.

• Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtre à charbon n'est pas usé (hotte en version filtrante).

• Si la hotte s'éteint durant son fonctionnement normal :

S'assurer :

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUES

Modèle	Hauteur (cm)	Largeur (cm)	Profondeur (cm)	de tube d’évacuation (cm)
HHVP 6.4F AL K	69 -104	59,5	15	15
HHVP 6.6F LM K	69 -104	60	18,9	15

Voir la plaque signalétique pour la puissance totale absorbée et la puissance absorbée par l'ampoule d'éclairage.

IHVP 6.4 AL K

	Puissance (W)	Tension (V)	Culot	Dimensions (mm)
Halogène	2 x 20W	12	G4	33x∅10

IHVP 6.6 LM K

La hotte est dotée d'un système d'éclairage basé sur la technologie LED. Pour le remplacement, s'adresser au service d'assistance technique.

Éléments non fournis avec la hotte
