WD90J6410AW - Lave-linge séchant SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Marque	SAMSUNG
Modèle	WD90J6410AW
Type de produit	Lave-linge séchant
Capacité de lavage	9 kg
Capacité de séchage	6 kg
Dimensions (L x P x H)	600 x 600 x 850 mm
Poids net	75 kg
Alimentation	220-240 V ~ 50 Hz
Programmes de lavage	Coton, Synthétiques, Délicats, Literie, Lavage rapide, etc.
Fonction séchage	Oui, taux de séchage max 95%
Fonction départ différé	Oui
Affichage	Écran numérique avec codes d'erreur
Système anti-balance	Oui, détection et correction automatiques
Sécurité enfant	Verrouillage hublot et touches
Niveau sonore (lavage/essorage)	Environ 59 dB / 74 dB
Consommation d'eau par cycle	Environ 60 L (lavage seul)
Consommation d'énergie annuelle	Environ 280 kWh (lavage)
Entretien et nettoyage	Nettoyage filtre à impuretés, filtre d'arrivée d'eau, bac à lessive
Mise à niveau	Pieds réglables avec écrous de blocage
Pieces détachées	Filtres, tuyaux, joints de hublot disponibles
Réparabilité	Indice de réparabilité : 7.5/10 (estimation)

FOIRE AUX QUESTIONS - WD90J6410AW SAMSUNG

Que faire si le hublot ne s'ouvre pas après un cycle ?

Le hublot reste verrouillé si la température interne est supérieure à 70 °C ou si l'eau est à plus de 55 °C. Attendez que la température baisse. Si du tambour est plein d'eau, lancez un programme essorage pour vidanger, puis réessayez.

Comment nettoyer le filtre à impuretés ?

Ouvrez le capot du filtre avec une pièce, dévissez le bouchon de vidange d'urgence et sortez le tuyau pour évacuer l'eau dans un récipient. Nettoyez le filtre et l'intérieur du tuyau, puis remettez tout en place. Attention : ne pas ouvrir sans vidanger d'abord.

Pourquoi le temps de lavage augmente-t-il ?

Un déséquilibre de la charge peut allonger le cycle car la machine tente de rééquilibrer. Appuyez sur Démarrer/Pause, répartissez le linge uniformément et relancez le programme.

Comment utiliser la fonction séchage ?

Chargez la machine à environ 1/3 de la capacité de lavage (par ex. 3 kg pour un modèle 9 kg). Le taux de séchage maximum est de 95 %. Après le cycle, secouez le linge pour éliminer la chaleur résiduelle.

Que signifie le message d'erreur '5E' ?

Le code '5E' indique un problème d'évacuation d'eau. Nettoyez le filtre à impuretés situé en bas de la machine. Si le problème persiste, vérifiez que le tuyau de vidange n'est pas plié ou bouché.

Comment mettre à niveau le lave-linge ?

Assurez-vous que les quatre pieds réglables touchent bien le sol. Desserrez l'écrou de blocage avec une clé, ajustez manuellement le pied, puis resserrez l'écrou à l'aide d'un tournevis plat. Utilisez un niveau à bulle pour vérifier.

Peut-on laver une couverture chauffante ?

Non, les couvertures chauffantes ne doivent jamais être lavées en machine. Pour le linge de lit, utilisez le programme Literie en ne lavant qu'un seul article à la fois, roulé en boule pour réduire les vibrations.

Comment doser l'adoucissant correctement ?

Ne dépassez pas la ligne MAX dans le bac. Si l'adoucissant est concentré, assurez-vous que le bouchon de rinçage est bien inséré et non obstrué, sinon l'eau et l'adoucissant risquent de ne pas s'évacuer correctement.

Que faire si l'eau ne s'évacue pas en fin de cycle ?

Vérifiez d'abord le filtre de vidange : nettoyez-le s'il est bouché. Si le lave-linge a gelé, versez de l'eau chaude dans le tambour et laissez dégeler une heure. Vérifiez aussi que les tuyaux d'arrivée d'eau chaude et froide ne sont pas inversés.

Comment installer le lave-linge correctement ?

Placez la machine sur un sol stable et plan. Retirez les cinq vis de transport à l'arrière avant la première utilisation. Mettez l'appareil de niveau avec les pieds réglables. Branchez les tuyaux d'eau en respectant les couleurs (bleu = froid, rouge = chaud si applicable).

MODE D'EMPLOI WD90J6410AW SAMSUNG

Conseils utiles pour l'utilisation de votre lave-linge à tambour

√ Le modèle illustré dans ce document peut être différent du vôtre. Pour plus d'informations, consultez votre manuel d'utilisation.

INSTALLATION DU LAVE-LINGE

• Evitez d'installer votre lave-linge sur un sol glissant ou irrégulier, cela entraînerait du bruit et des vibrations.
• Si les vibrations et le bruit sont excessifs, vérifiez que les quatre pieds réglables sont bien posés au sol.
• Si le lave-linge n'est pas de niveau, soulevez-le légèrement et ajustez le pied réglable le plus bas.

√ Avant d'utiliser le lave-linge, retirez les cinq vis de transport situées à l'arrière de l'appareil.

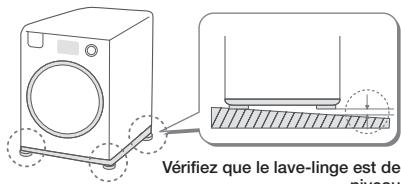

Vérifiez que le lave-linge est de niveau

Pour en savoir plus sur les dispositifs de sécurité, consultez votre manuel d'utilisation.

MISE À NIVEAU DU LAVE-LINGE À L'AIDE DES PIEDS RÉGLABLES

√ Consultez les schémas relatifs à votre modèle de lave-linge.

Ecrou de blocage

Ecrou de réglage

Clé

Tournevis plat

1. Mettez la rondelle à niveau en vissant l'écrou de réglage, vers le haut ou vers le bas, comme indiqué sur la figure.

1. Lorsque le lave-linge est de niveau, serrez les écrous de blocage à l'aide d'un tournevis plat.

1. Desserrez l'écrou de blocage en le tournant vers la gauche à l'aide d'une clé.

1. Mettez votre lave-linge de niveau en tournant manuellement les pieds réglables vers la gauche ou la droite.

1. Serrez l'écrou de blocage en le tournant vers la droite à l'aide d'une clé.

NETTOYAGE DU FILTRE

Nettoyage du filtre d'arrivée d'eau

√ Si aucun filtre n'est installé, vous risquez une fuite d'eau ou un dysfonctionnement de la machine. Veillez donc à en installer un.

1. Tirez sur le filtre pour le dégager et sortez-le.

1. Nettoyez le filtre.

1. Remettez le filtre en place et serrez fermement le raccord.

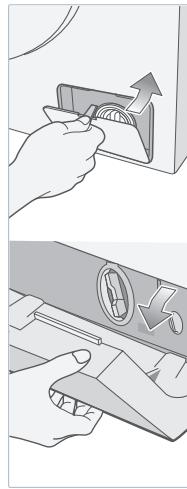

Nettoyage du filtre à impuretés

√ Si l'eau ne s'évacue pas correctement ou si le voyant « 5E » clignote, nettoyez le filtre à impuretés. Le modèle présenté dans ces illustrations peut être différent du vôtre ; toutefois, la procédure de nettoyage est la même.

1. Ouvrez le capot du filtre en utilisant une pièce de monnaie ou une clé.

1. Dévissez le bouchon de vidange d'urgence en le tournant dans le sens horaire.

1. Dévissez le bouchon et sortez le tuyau de vidange d'urgence afin d'évacuer l'eau qu'il contient.

1. Nettoyez le filtre à impuretés et l'intérieur du tuyau de vidange.

1. Tenez le tuyau de vidange vers le bas pour évacuer l'eau, que vous recueillerez dans un récipient.

1. Remettez en place le filtre et le bouchon de vidange et refermez le capot.

√ Pour ne pas renverser d'eau, n'ouvrez pas le filtre sans avoir vidangé le tuyau.
√ Si le lave-linge ne dispose pas d'un filtre à impuretés ou si celui-ci a été mal installé, vous risquez une fuite d'eau ou un dysfonctionnement de la machine. Veillez donc à ce que le filtre soit correctement installé.

CE QUE VOUS DEVEZ SAVOIR...

Charger le linge dans la machine	Chargement du lingeAppuyez sur le bouton Charger linge (Arrêter et charger) et chargez le linge lorsque le voyant Charger linge s'allume.Si vous chargez du linge lorsqu'un cycle est en cours, le cycle recommence au début, quel que soit le temps restant.
Lavage du linge de lit	Lavage du linge de lit avec le programme Literie uniquement.Ce programme vous permet de laver l'acrylique, les lainages et les fibres mélangées.Ce programme n'offre pas des performances optimales pour les vêtements.Lavez un seul article de literie à la fois, quelle que soit sa taille.Placez le linge roulé en boule dans le tambour.Le centre de gravité est ainsi mieux réparti, réduisant les vibrations et le bruit.Ne lavez jamais decouverture chauffante en machine.Lors de l'essorage des couvertures et du linge de lit en coton ou en lainage, il est possible que les vibrations et le bruit soient excessifs et empêchent le cycle de se terminer car l'essorage ne peut être effectué.

ESSAYEZ LA SOLUTION SUIVANTE...

Le hublot ne s'ouvre pas	Le hublot ne peut être ouvert lorsque la température à l'intérieur de la machine est élevée ou lorsque le tambour est rempli d'eau.Lorsque la température de l'air à l'intérieur de la machine, après un cycle, est supérieure à 70 °C ou lorsque la température de l'eau est supérieure à 55 °C. Attendez que la température intérieure baisse.Lorsque le tambour est rempli d'eau.⇒ Sélectionnez Essorage pour vidanger l'eau. Vous pourrez alors ouvrir le hublot. Sur certains modèles, vous ne pouvez ouvrir le hublot que lorsque le message « End » s'affiche ou que le signal sonore de fin de cycle retentit.✓ Si vous ouvrez le hublot de force, vous risquez d'endommager le lave-linge et de vous mettre en danger.
Sélection de la fonction Séchage	Pour la fonction séchage, chargez la machine à 1/3 de sa capacité de lavage. Le taux de séchage maximum est de 95%.Si vous chargez une quantité de linge supérieure à celle recommandée dans le manuel, les performances de séchage diminueront.Sortez le linge et secouez-le. Vous éliminez ainsi chaleur et humidité et obtenez un linge bien sec.
Dosage de l'adoucissant	Si vous remplissez le bac d'adoucissant au-delà de la ligne de référence (MAX), l'adoucissant risque de couler directement dans le tambour.Versez l'adoucissant au maximum jusqu'à la ligne de référence, pour éviter qu'il déborde.Si le bouchon de rinçage (ci-après simplement appelé bouchon)n'est pas correctement inséré ou est bloqué par des corps étrangers, l'eau et l'adoucissant risquent de ne pas être évacués complètement si vous utilisez de l'adoucissant concentré (haute viscosité).Vérifiez donc que le bouchon est correctement inséré dans le bac à adoucissant.Ouvrez le compartiment à lessive et appuyez sur le bouton qui permet de libérer le tiroir. Sortez le compartiment et nettoyez-le.
Augmentation du temps de lavage	Le temps de lavage peut augmenter si un déséquilibre est détecté au niveau du ligne chargé. Le lave-linge tente alors automatiquement d'équilibrer la charge. Cette opération peut rallonger le temps de lavage.Appuyez sur le boutonDémarrer/Pauseet vérifiez le linge chargé. Répartissez le linge de manière égale et relancez le programme.

AUTO-DIAGNOSTIC
√ Si un message d'erreur autre que ceux présentés ci-dessous s'affiche, consultez le manuel d'utilisation.

Affichage	Symptôme	Action
	Le hublot est ouvert	Le hublot est-il ouvert ? ➢ Veillez à bien fermer le hublot avant de mettre le lave-linge en marche.
	L'arrivée d'eau ne fonctionne pas	Le robinet est-il fermé ? ➢ Ouvrez le robinet.Le raccord du filtre du tuyau d'arrivée d'eau est-il bloqué ? ➢ Démontez et nettoyez le filtre du tuyau d'arrivée d'eau.
	L'eau ne s'évacue pas	Le filtre de vidange est-il bouché ? ➢ Nettoyez le filtre de vidange.Le lave-linge est-il gelé à cause du froid ? ➢ Versez de l'eau chaude dans le tambour et laissez dégeler pendant environ une heure.
	La température interne du tambour est élevée	Le cycle de séchage ou de lavage à l'air s'est-il interrompu ? Le lavage ne démarre pas automatiquement une fois le séchage terminé ? ➢ Le fonctionnement du ventilateur de refroidissement est automatique. Attendez donc que le message « Hot » disparaisse. ➢ Seuls les boutons Marche/Arrêt et Démarrer/Pause fonctionnent lors que le message « Hot » est affiché. ➢ Lorsque la température à l'intérieur du tambour est trop élevée, le hublot ne peut pas s'ouvrir. Si vous ouvrez le hublot de force, vous risquez d'endommager le lave-linge et de vous mettre en danger. Attendez donc que la température soit redescendue.
	L'eau ne s'évacue pas car sa température est supérieure à 55 °C, même si trente minutes se sont écoulées depuis la fin du cycle	Avez-vous inversé l'arrivée d'eau chaude et l'arrivée d'eau froide ? ➢ Branchez correctement les tuyaux d'arrivée d'eau chaude et d'eau froide. ➢ Redémarrez le lave-linge en appuyant sur le bouton Démarrer/Pause.
