Type de produit	Tuner radio
Marque	Marantz
Modèle	ST-83
Poids	4,0 kg
Alimentation	230 V CA, 50 Hz
Consommation électrique	8,6 W
Bandes de réception	FM, MW (AM), LW (GO)
Gamme de fréquences FM	87,5 MHz - 108,0 MHz
Gamme de fréquences MW	522 kHz - 1620 kHz (pas de 9 kHz)
Gamme de fréquences LW	146 kHz - 290 kHz (pas de 1 kHz)
Mémoire de préréglage	30 stations par bande (FM et AM)
Fonctions RDS	PS, PTY, RT, TA, CT, recherche PTY
Sorties audio	Analogues (RCA) stéréo
Connectivité	Antenne FM (A/B), antenne AM/MW/LW, terre, télécommande par bus Marantz
Minuterie quotidienne	Oui, avec réglage marche/arrêt
Fonction télécommande	Oui, via bus de télécommande Marantz
Accessoires fournis	Cordon audio, antenne cadre AM, antenne intérieure FM, cordon de télécommande, guide utilisateur, carte d'enregistrement
Consignes de recyclage	Emballage recyclable, appareil conforme DEEE, piles à éliminer selon réglementation locale
Entretien	Nettoyage avec chiffon doux non pelucheux, ne pas utiliser de produits agressifs

FOIRE AUX QUESTIONS - ST-83 MARANTZ

Comment prérégler manuellement une station sur le tuner ST-83 ?

Pour prérégler manuellement une station, sélectionnez d'abord la bande désirée avec la touche BAND. Utilisez les touches TUNING ▲▼ pour syntoniser la fréquence. Appuyez brièvement sur MEMO (moins de 0,5 seconde) : MEMO clignote. Choisissez le numéro de préréglage avec les touches PRESET ▲▼ puis appuyez à nouveau sur MEMO pour confirmer.

Que faire si le tuner ne produit aucun son ?

Vérifiez que le sélecteur INPUT de votre amplificateur est réglé sur TUNER et que le volume n'est pas au minimum. Assurez-vous que les câbles de connexion audio sont correctement branchés. Vérifiez également que l'antenne est connectée. Si le problème persiste, consultez le tableau de dépannage dans la notice.

Comment régler l'heure actuelle ?

Appuyez sur la touche TIME ADJ. Les heures clignotent : réglez-les avec TUNING ▲▼. Appuyez sur NEXT pour passer aux minutes, réglez-les de même. Appuyez à nouveau sur NEXT pour valider. En cas de coupure de courant, l'horloge doit être réglée à nouveau.

Comment utiliser la fonction RDS pour afficher les informations ?

Sélectionnez la bande FM et syntonisez une station diffusant des données RDS. Appuyez sur la touche RDS pour parcourir les modes : PS (nom de station), PTY (type d'émission), RT (texte radio), TA (annonce trafic), CT (heure). Chaque mode s'affiche après quelques secondes.

Comment activer la minuterie quotidienne ?

Appuyez sur TIMER SET. Réglez l'heure de mise sous tension (ON) avec TUNING ▲▼ et NEXT, puis l'heure de mise hors tension (OFF). Appuyez sur NEXT pour terminer. Pour activer, appuyez sur la touche (Timer) ON/OFF ; l'indicateur TIMER s'allume. Assurez-vous d'avoir sélectionné une source pour l'heure ON.

Comment réinitialiser le tuner en cas de dysfonctionnement ?

Si le tuner ne répond plus ou que l'affichage est anormal, utilisez le commutateur RESET situé à l'arrière de l'appareil. Appuyez légèrement avec la pointe d'un stylo ou objet similaire une ou deux fois. Cela réinitialise les circuits sans effacer les mémoires.

Comment nettoyer le tuner ?

Pour nettoyer les surfaces extérieures, utilisez un chiffon doux non pelucheux. Si l'appareil est très sale, diluez un peu de liquide vaisselle dans de l'eau (1 part pour 6 parts d'eau), imbibez le chiffon et essorez-le bien. N'utilisez jamais d'alcool, de diluants, de benzine ou de produits abrasifs.

Comment connecter une antenne extérieure ?

Pour une antenne FM extérieure, raccordez-la à la borne FM ANTENNA A avec un câble coaxial de 75 ohms. Pour une antenne AM extérieure, utilisez les bornes AM et GND (terre). L'antenne cadre AM fournie doit rester connectée même avec une antenne extérieure.

Comment supprimer une station préréglée ?

Appelez la station à supprimer en utilisant les touches PRESET ▲▼. Appuyez brièvement sur MEMO : l'indicateur MEMO clignote. Maintenez ensuite la touche CANCEL enfoncée pendant environ 2 secondes pour effacer la station du numéro de préréglage.

Que faire si la réception est parasitaire ?

Vérifiez la position de l'antenne et réorientez-la pour obtenir le meilleur signal. Pour les émissions FM en stéréo, passez en mode MONO en appuyant sur la touche FM MODE. Vous pouvez également sélectionner la largeur de bande IF étroite (touche BAND IF) pour réduir les interférences. Éloignez le tuner des sources de parasites comme les lecteurs CD.

MODE D'EMPLOI ST-83 MARANTZ

AVANT L'UTILISATION 2

NOMS ET FONCTIONS DES PIECES 3

PANNEAU AVANT 3 AFFICHAGE FLUORESCENT 4 PANNEAU ARRIERE 5

RACCORDEMENTS 6

UTILISATION 7

PREREGLAGE DE LA MEMOIRE 7 ECOUTE DE LA RADIO 7 SYNTONISATION FINE, MANUELLE 7 REGLAGE DE L'HEURE ACTUELLE 8 MINUTERIE QUOTIDIENNE 8 MÉMORISATION (NOM DE STATION, ETC.) 9 RDS (RADIO DATA SYSTEM) (SYSTÉME DE DONNÉES RADIO) 9 AFFICHAGE RDS 10

DEPISTAGE DES PANNES 11

DIVERS. 11

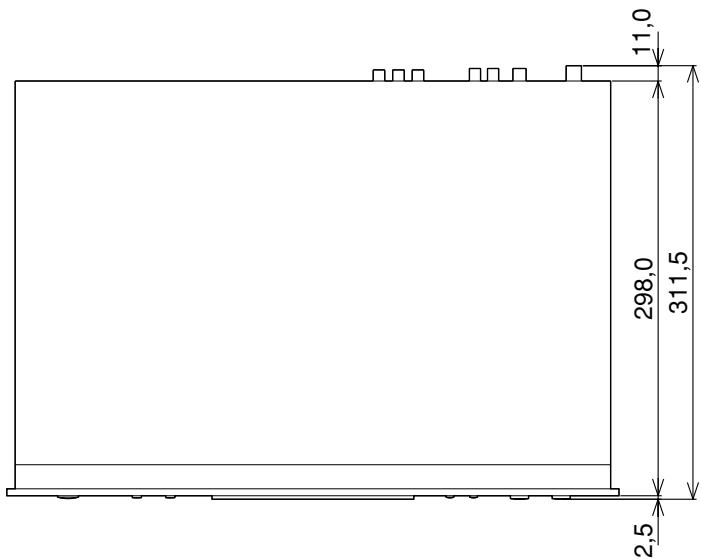

CHARACTERISTIQUES TECHNIQUES & DESSINS COTES 12

• Mémoire prérégée de 30 stations maximum (pour chaque bande FM et AM) avec fonction de préréglage automatique en mémoire
• Fonctionnement télécommandé par bus de télécommande Marantz
• Sélection de l'antenne FM A/B
• Sélection de la bande IF (large/étroite)
• Syntonisation fine
• Minuterie quotidienne

Remarque concernant le recyclage

Le matériel d'emballage de cet appareil est recyclable et peut être réutilisé. Cet appareil et les accessoires qui sont emballés avec celui-ci sont conformes, à l'exception des piles, à la directive DEEE (relative aux déchets d'équipements électriques et électroniques).

Jetez ce matériel conformément aux réglementations de recyclage locales.

Pour permettre l'appareil au rebut, respectez les règles ou réglementations locales.

Les piles ne doivent jamais être jetées ou incinérées, mais doivent être mises au rebut conformément aux réglementations locales concernant les déchets chimiques.

Avant l'utilisation

Lire attentivement ce chapitre avant de procéder au branchement de l'appareil sur le secteur.

Réglage pour le fonctionnement de l'appareil sur secteur

Cet appareil Marantz a été conçu pour respecter les exigences de votre région en matière d'alimentation secteur et de sécurité.

Le ST6001 doit être alimenté sur secteur 230 V.

Druid d'auteur

L'enregistrement et la lecture de certaines informations sonores nécessitent une autorisation. Pour de plus amples renseignements, consultez:

— La loi de 1956 sur les Copyright — Loi concernant les Acteurs et Musiciens 1958 — Lois de Protection des Artistes 1963 et 1972 — Les décrets et règlements ultérieurs qui s'y rapportent

Ne pas placer dans les emplacements suivants

Pour bénéficier de toutes les qualités de l'appareil pendant de longues années, ne pas placer le ST6001 dans les emplacements suivants :

• emplacement exposé au rayonnement solaire direct,
• emplacement situé à proximité de sources de chaleur telles que des radiateurs,
• emplacement très humide ou mal ventilé,
• emplacement poussiéreux,
• emplacement exposé à des vibrations mécaniques,
• sur une surface bancale, inclinée ou instable,
• emplacement dans lequel la chaleur rayonnée ne peut s'évacuer, comme dans les racks audio exigus.

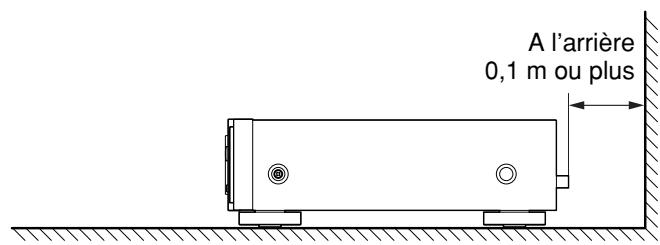

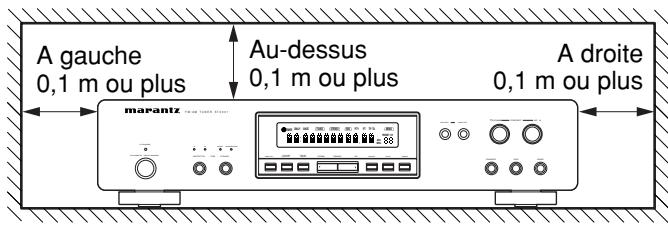

Pour garantir une évacuation convenable de la chaleur, il convient de respecter les dégagements suivants par rapport aux parois et aux autres appareils.

Des parasites ou perturbations de l'image peuvent être générés si cet appareil ou un autre dispositif électronique équipé de microprocesseurs est utilisé près d'un tuner ou téléviseur.

Si cela se produit, prenez les mesures suivantes :

• Installez cet appareil le plus loin possible du tuner ou téléviseur.
• Placez les fils d'antenne du tuner ou téléviseur loin du cordon secteur et des cordons de connexion d'entrée/sortie de cet appareil.
• Des parasites ou perturbations ont tout particulièrement tendance à se produire lors de l'utilisation d'antennes intérieures ou de lignes d'antenne de 300 Ω/ohms. Nous recommandons d'utiliser des antennes extérieures et des câbles coaxiaux de 75 Ω/ohms.

Remarque

Pour permettre la dispersion de chaleur, n'installez pas cet appareil dans un endroit fermé, comme dans une bibliothèque ou meuble similaire.

Contrôle des accessoires

Avant utilisation, vérifie que les accessoires ci-dessous se trouvent bien dans l'emballage.

Cordon de connexion audio x 1

Antenne cadre AM x 1

Antenne intérieure FM x 1

Cordon de connexion de télécommande x 1 - Guide de l'utilisateur x 1 - Carte d'enregistrement x 1

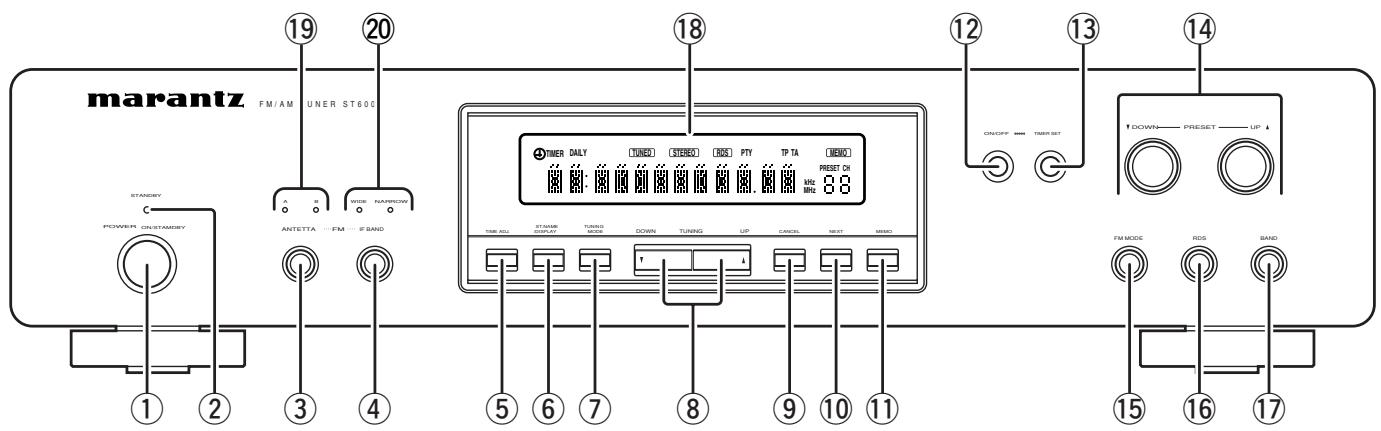

Panneau avant

Touche POWER ON/STANDBY (mise sous tension/veille)

Utiliser cette touche pour permettre l'appareil sous tension ou en veille.

Témoin STANDBY (veille)

Ce témoin s'allume en rouge lorsque l'appareil est en état de veille. Cet indicateur s'allume en vert lorsque la minuterie quotidienne est activée.

Touche ANTENNA A/B (antenne A/B)

Utiliser cette touche pour sélectionner l'antenne FM A ou B.

④ Touche BAND IF (BAND IF)

Utiliser cette touche pour sélectionner la largeur de bande d'une émission FM.

Touche TIME ADJ (réglage de l'heure)

Utiliser cette touche pour régler l'heure actuelle.

Touche ST. NAME/DISPLAY (nom de station/affichage)

Cette touche est utilisée pour afficher la force du signal.

FM	MW/LW	Condition
Plus de 50 dB	Plus de 75 dB	La force du signal est bonne
25 dB - 49 dB	60 dB - 74 dB	La force du signal est marginale
10 dB - 24 dB	50 dB - 59 dB	La force du signal est faisible
Moins de 9 dB	Moins de 49 dB	Perte du signal

Appuyer sur cette touche légèrement plus longtemps (pendant plus de 1,5 seconde) pour enregistrer manuellement des noms de stations dans la mémoire de préréglage.

Touche TUNING MODE (mode de syntonisation)

Utiliser cette touche pour sélectionner le mode de syntonisation manuelle ou de syntonisation fine. Ce dernier mode n'est disponible que pour la bande FM.

Touche TUNING ▲▼ (UP/DOWN) (syntonisation vers le haut/le bas) (augmentation/diminution)

Utiliser cette touche pour syntoniser les stations d'émission désirées, régler l'heure ou la syntonisation manuelle, etc.

Utiliser cette touche pour annuler un programme pendant une mise en mémoire manuelle ou le réglage de l'heure de mise sous/hors tension de la minuterie.

Touche NEXT (étape suivante)

Utiliser cette touche pour passer à l'étape suivante pendant le réglage de l'heure, la mise en mémoire manuelle, etc.

Touche MEMO (mémorisation)

Utiliser cette touche pour pré-régler des stations émettrices.

Touche (Timer) ON/OFF (mise sous/hors tension de la minuterie)

Utiliser cette touche pour activer/désactiver la fonction de minuterie quotidienne.

Touche TIMER SET (réglement minuterie)

Utiliser cette touche pour préregler l'heure où le système se met sous tension et hors tension tous les jours à l'heure spécifiée.

Touche PRESET ▲▼ (UP/DOWN) (syntonisation vers le haut/le bas)

Utiliser cette touche pour pré-régler les stations d'émission désirées.

Cet appareil se commute automatiquement au mode STEREO lorsqu'une émission FM stéréo est reçue. Appuyer sur cette touche pour passer au mode monaural et l'indicateur "STEREO" disparaît de l'affichage.

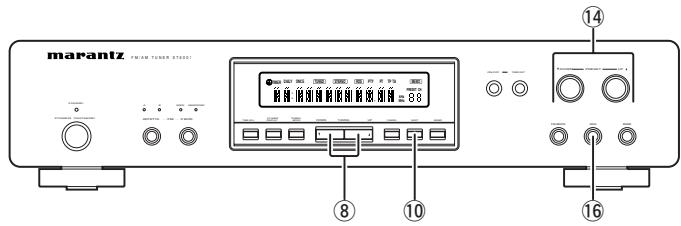

16 Touche RDS

Lorsqu’une émission FM RDS est affichée et qu’elle est captée, utiliser cette touche pour sélectionner le mode. (Voir page 9)

Touche BAND (bande)

Utiliser cette touche pour sélectionner la bande FM, MW (AM) ou LW (GO).

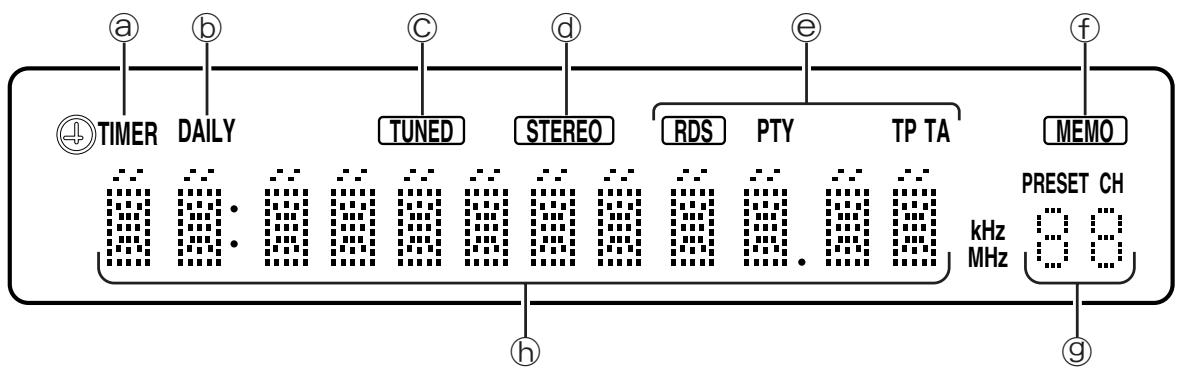

AFFICHAGE/INDICATEURS

19 Indicateur d'antenne A ou B

Indicateur de bande FM WIDE (large) ou NARROW (étroite)

@ TIMER (minuterie)

Cet indicateur s'allume lorsque la minuterie quotidienne est activée.

Indicateur de minuterie DAILY (quotidienne)

Cet indicateur s'allume lorsque la minuterie quotidienne est engagée en appuyant sur la touche TIMER SET.

Cet indicateur s'allume lorsqu'une station est correctement syntonisée.

@ Indicateur STEREO

Cet indicateur s'allume lorsqu'une station FM est syntonisée en stéreo.

Ces indicateurs s'allument lors de la réception d'émissions RDS.

① Indicateur MEMORY (mémoire)

Lorsque la touche MEMO est enfoncée, cet indicateur clignote pendant environ 8 secondes.

9 Indicateur de nombre PRESET (préréglage)

Indique le numéro de préRéglage sélectionné.

Indicateur CHARACTER (caractères)

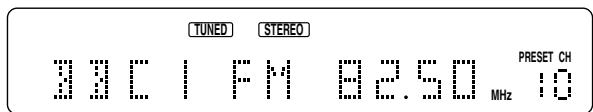

Diverses informations sont affichées sur cet indicateur : l'heure, la fréquence, PS, PTY, RT, le nom d'une station pour une mise en mémoire manuelle, etc.

Remarque

En raison des spécifications de l'affichage fluorescent, il se peut que certains points de caractère soient manquants, mais cela n'est pas un dysfonctionnement et n'affecte pas le fonctionnement de l'appareil.

(Example)

Raccordez une antenne FM extérieure avec un câble coaxial ou une source FM de réseau câble.

2 Bornes d'antenne AM et de mise à la terre

Raccordez l'antenne cadre AM fournie. Utilisez les bornes marquées "AM" et "GND". L'antenne cadre AM fournie permet une bonne réception AM dans la plupart des régions. Orientez l'antenne cadre jusqu'à ce que vous obtieniez la meilleure réception.

3 Connecteurs ANALOG OUT (sortie analogue)

Les signaux audio sont sortis de ces connecteurs.

4 Connecteur REMOTE control

Ce connecteur permet de raccorder cet appareil, au moyen du cordon de connexion de télécommande fourni, à un élément Marantz équipé de connecteurs de télécommande.

Ce raccordement rend possible de commander toute une chaîne centrée sur l'amplificateur ou un autre élément.

5 Commutateur RESET

Appuyez légèrement sur ce commutateur avec la pointe d’un stylo ou objet similaire si le tuner ne répond pas à une touche du panneau avant (Voir page 11.)

Cable d'alimentation

Branchez le câble dans une prise d'alimentation secteur (230 V CA).

Remarque

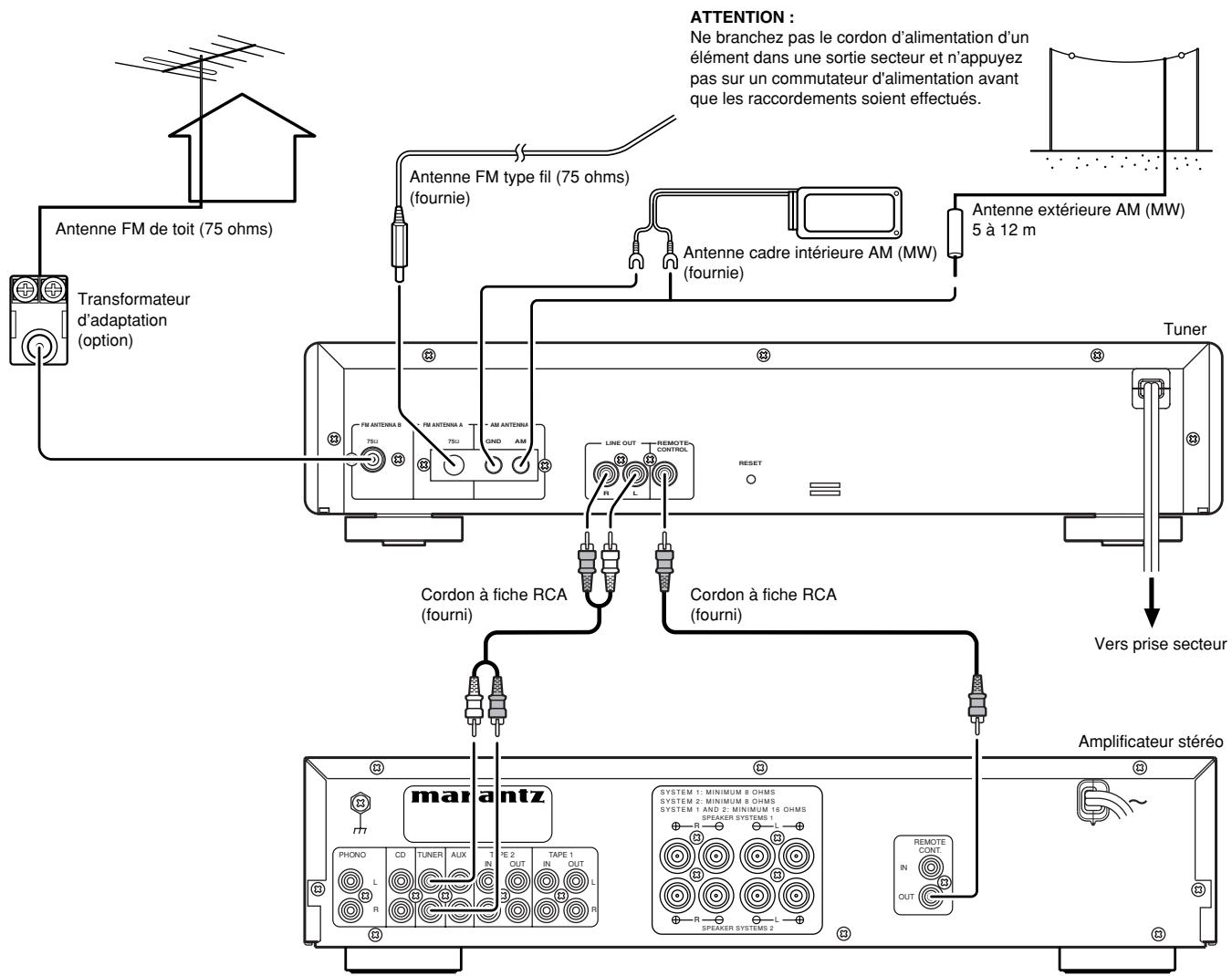

Raccordez le tuner aux autres appareils de la manière illustrée ci-dessous pour l'utiliser.

1. Raccordez une antenne FM à la borne FM ANTENNA A.
2. Raccordez une antenne cadre AM aux bornes AM ANTENNA. Les bornes n'ont pas de polarité particulière.
3. Raccordez les connecteurs LINE OUT et REMOTE CONTROL à leurs bornes correspondantes de l'amplificateur stéreo à l'aide des cordons fournis. (Mettez l'amplificateur stéreo hors tension avant d'effectuer les raccordements.)
4. Branchez le câble d'alimentation du tuner dans une prise électrique.
5. Cela termine les raccordements. Pointez les antennes dans un sens de bonne réception.

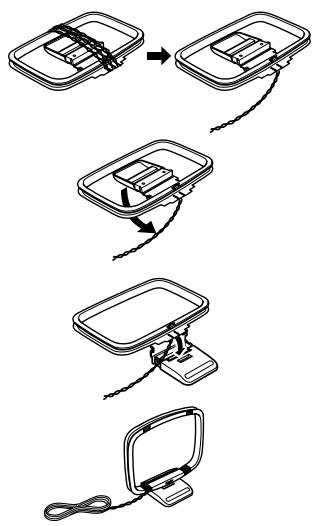

Montage de l'antenne cadre AM

1. Sortez la ligne de connexion.
2. Courbez la partie base dans le sens inverse.
3. Introduisez le crochet sur la partie inférieure du cadre dans la fente de la partie base.
4. Placez l'antenne sur une surface stable.

Remarque

• Ne branchez pas le cordon secteur avant d'avoir terminé tous les raccordements.
• Pour effectuer les raccordements, reportez-vous aussi aux modes d'emploi des autres éléments. Assurez-vous de raccorder correctement les canaux gauche et droit (gauche avec gauche, droit avec droit).
• Notez qu'un ronflement ou d'autres parasites seront générés si vous attachez des cordons à fiche à broches avec des cordons secteur ou les placez près d'un transformateur d'alimentation.
• Ne déconnectez pas l'antenne cadre AM même si une antenne extérieure AM est utilisée. Assurez-vous que les bornes de fil d'antenne cadre AM ne touchent pas des parties métalliques du panneau.

Préréglage manuel

Par exemple : Préréglage de FM 90,1 MHz sur le numéro préréglé 10

1. Sélectionner la bande FM au moyen de la touche BAND. ⑦.
2. Syntoniser 90,1 MHz au moyen de la touche TUNING ▲▼⑧.
3. Appuyer brièvement sur la touche MEMO (pendant moins de 0,5 seconde). "MEMO" clignote sur l'affichage.
4. Sélectionner le numéro préréglé 10 au moyen de la touche PRESET ▲▼ ⑭.
5. Appuyer de nouveau sur la touche MEMO ⑪ et 90,1 MHz (station émettrice) est alors mémorisé sur le numéro préréglé 10.

Remarque

Sélectionner toujours l'antenne A ou B lors du préRéglage manuel en mémoire d'une émission FM.

Préréglage automatique

1. Sélectionner la bande désirée (FM, AM ou LW) au moyen de la touche BAND ⑦.
2. Appuyer sur la touche MEMO ⑪ légèrement plus de 1,5 seconde.

Les stations sont alors reçues automatiquement et toutes celles dont la réception est bonne sont mémorisées l'une après l'autre dans les numéros préréglés, à partir du numéro 01.

1. Vérifier les stations mémorisées en appuyant sur la touche PRESET ▲▼ ⑭.

Remarque

• Lors d'un préréglage FM automatique, le sélecteur d'antenne A, B est réglé automatiquement sur "A". Les stations émettrices sont balayées deux fois. Celles dont le signal est fort sont préreglées lors du premier balayage; les stations plus faibles lors du deuxième.
• Si une nouvelle station est mémorisée dans un numéro préréglé, la station qui était déjà mémorisée dans ce numéro est effacée.
• Dans les régions montagneuses ou éloignées des stations émettrices, où les signaux sont faibles, un préréglage automatique en mémoire est impossible.
• 30 stations maximum peuvent être préréglées pour chaque bande FM, AM (MW et LW).

ECOUTE de la RADIO

1. Sélectionner FM, AM ou LW au moyen de la touche BAND ①.
2. Syntoniser l'émission désirée au moyen de la touche TUNING ou PRESET ▲▼ ⑭.
3. La réception des émissions FM se fait en mode "STEREO".

Si le signal est faible ou s'il y a beaucoup de parasites pendant une émission FM stéréo, passer au mode monaural en appuyant sur la touche FM MODE ⑤. 4. Sélectionner la largeur de bande FM (touche IF BAND) Sélectionner le réglage bande étroite en appuyant sur cette touche si le signal reçu est parasité par des émissions adjacentes de la bande FM.

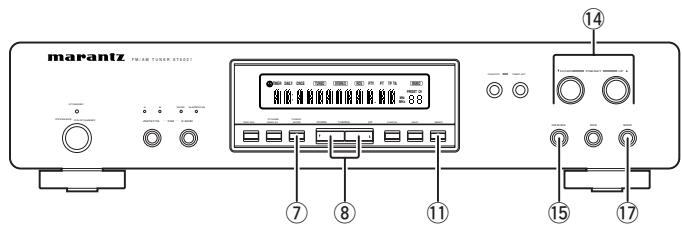

Cette fonction est utilisée pour sélectionner le mode de syntonisation manuelle ou de syntonisation fine. La fonction de syntonisation fine n'est disponible qu'en mode FM.

1. Appuyer sur la touche TUNING MODE ⑦.
2. Des pressions successives sur cette touche font s'afficher FINE ⇔ MANUAL.

Mode FINE (syntonisation)

Appuyer sur la touche TUNING ▲▼ et la fréquence est sélectionnée par pas de 10 kHz jusqu'à ±50 kHz. Puis le mode passe, en 4 secondes, à MANUAL.

Mode MANUAL (syntonisation)

1. Appuyer sur la touche TUNING ▲▼ ⑧, dans la bande FM, et la fréquence est sélectionnée par pas de 50 kHz.
2. Dans la bande MW, la fréquence est sélectionnée par pas de 9 kHz.
3. Dans la bande LW, la fréquence est sélectionnée par pas de 1 kHz.

1. Appuyer sur la touche TIME ADJ ⑤. L'indicateur "affichage des heures" clignote.

Clignote

1. Les heures sont réglées au moyen de la touche TUNING ▲▼ ⑧.

1. Appuyer sur la touche NEXT ⑩. L'indicateur "affichage des minutes" clignote.

1. Les minutes sont réglées au moyen de la touche TUNING ▲▼⑧.

1. Appuyer sur la touche NEXT ⑩. L'heure actuelle est réglée.

Remarque

• En cas de panne de courant ou lorsque le cordon secteur est débranché, vous devez régler de nouveau l'horloge.

Minuterie quotidienne

Exemple : Préréglage de l'heure ON (mise sous tension) : 7:15, heures OFF (mise hors tension) : 9:30

1. Appuyer sur la touche TIMER SET ⑬.

DAILY

1. Régler l'heure ON au moyen de la touche TUNING △ ∇ ⑧ et de la touche NEXT ⑩.

Opérations identiques au réglage de l'heure

DAILY

1. Si le réglage de l'heure ON est correct, appuyer sur la touche NEXT ⑩.

DAILY

1. Régler l'heure OFF au moyen de la touche TUNING ▲▼ ⑧ et de la touche NEXT 10.

Opérations identiques au réglage de l'heure

DAILY

1. Appuyez sur la touche NEXT ⑩. Le réglage de la minuterie est terminé.

④TIMER DAILY

TUNED

STEREO

MHz

• La minuterie quotidienne fait semettre le système sous et hors tension aux heures préregliées, tous les jours.
• Pour enregistrer à l'heure de mise sous tension, sélectionner la source désirée en réglant le sélecteur d'entrée sur la position REC.
• Si l'indicateur "TIMER" est éteint, la minuterie quotidienne ne fonctionne pas.

DAILY

TUNED

STEREO

MHz

Vérification de la minuterie quotidienne

• Si vous voulez vérifier la minuterie quotidienne, appuyez tout d'abord sur la touche TIMER SET ⑬. Le réglage de l'heure de mise sous tension s'affichera sur l'indicateur d'horloge. Puis appuyez de nouveau sur la touche TIMER SET ⑬. Le réglage de l'heure de mise hors tension s'affichera. Finalement, appuyez encore une fois sur la touche TIMER SET ⑬. L'affichage revient à celui de l'heure normale.

Annulation de la minuterie quotidienne

• Pendant le réglage de la minuterie quotidienne, la fonction de minuterie est annulée en maintenant enfoncée la touche CANCEL.

Remarque

Pour annuler temporairement la minuterie quotidienne, appuyez sur la touche (Timer) ON/OFF ⑫. Les réglages de l'heure de mise sous tension et de l'heure de mise hors tension sont conservés en mémoire.

Mémorisation (nom de station, ETC.)

Mémorisation du nom de station BBC 1, préréglage CH-10, FM 98,8 MHz

1. Sélectionner le numéro préréglé 10 en mode préréglage.

1. Maintenir enfoncée la touche ST. NAME/DISPLAY (pendant plus de 1,5 seconde).

"Clignote" s'affiche sur l'indicateur d'horloge.

Clignote

1. Sélectionner “B” au moyen de la touche TUNING ▲▼ ⑧.

Clignote

1. Appuyer sur la touche NEXT ⑩ et le curseur se déplace d'un espace.

Clignote

1. Après avoir sélectionné “BBC 1” au moyen de la touche TUNING ▲▼ ⑧ et de la touche NEXT ⑩, appuyer sur la touche MEMO ⑪.

Le nom de la station d'émission est changé en "BBC 1".

• Les noms de stations peuvent être sélectionnés parmi 103lettres alphabétiques et chiffres disponibles.
• Pour annuler l'introduction d'un nom de station, appuyez sur la touche CANCEL ⑨ et maintenez-la enfoncée.

Suppression de stations préréglées

1. Appelez la station à supprimer.
2. Appuyez sur la touche MEMO ⑪. "MEMO" clignote sur l'affichage.
3. Appuyez sur la touche CANCEL ⑨ et maintenez-la enfoncée. La station sélectionnée est supprimée des numéros de préréglage.

RDS (RADIO DATA SYSTEM) (système de données RADIO)

1. Qu'est-ce que RDS?

Le système RDS fournit des indications comme les noms de stations, les heures locales et les types d'émissions, un texte radio, etc. ainsi que des émissions FM.

1. Les types suivants de données peuvent être reçus avec ce système RDS.
2. PS (Program Service Name) (Nom de service d'émission) : Affiche le nom des stations FM.
3. CT (Clock Timer) (horloge) : Affiche les informations sur l'heure fournies par la station.
4. PTY (Program Type) (type d'émission): Le type d'émission est affiché pendant la réception d'une émission FM.
5. RT (Radio Text) (texte radio): Affiche des informations sur les stations, composées de jusqu'à 64 symboles.
6. TP (Traffic Program) (émission sur la circulation)
7. TA (Traffic Announcement) (annonce sur la circulation) Les données sont affichées en mode PTY comme suit :
8. 29 programmes sont définis à cet effet

NEWS	services d'information
AFFAIR	politique etactualité
INFO	programmes spécifique
SPORT	Sport
EDUCATE	éducation et formation permanente
DRAMA	pièces radiophoniques et littérature
CULTURE	culture, église et société
SCIENCE	sciences
OTHERS	divertissement
POP	musique populaire
ROCK	musique rock
MOR	musique de route ‘écoute facile’
LIGHT	musique classique d'accès facile
CLASSIC	musique classique sérieuse
OTHER	autre musique
WEATHER	bulletins météorologiques
FINANCE	rapports financiers, commerce
CHILDREN	programmes pour enfants
SOCIAL A	affaires sociales
RELIGION	émissions religieuses
PHONE IN	programmes dans lesquels le public exprime son point de vue par téléphone
TRAVEL	compte-rendus de voyages
HOBBIES	programmes concernant les activités récreatives
JAZZ	musique de jazz
COUNTRY	musique du pays
NATION M	musique nationale
OLDIES	musique tirée de la musique populaire dite de 'l'âge d'or'
FOLK M	musique folklorique
DOCUMENT	documentaires

• Si vous ne recevez pas de données PTY, alors "NO PTY" sera affiché.

Affichage RDS

1. Sélectionner la bande FM. Le système RDS ne peut être reçu qu'en FM.
2. Sélectionner l’émission RDS au moyen de la touche TUNING ▲▼⑧.

RDS s'allume en haut de l'affichage FTD. Et si des données sont reçues, leur type est affiché (PTY, RT, TP, TA)

1. RDS

1) Le mode RDS par défaut est PS. 2) Appuyer sur la touche RDS 16.

De brèves pressions successives sur la touche font changer les modes comme suit (moins de 1,5 seconde)

PS → PTY → RT → TA → CT → PS

3) Mode PS

• Sélectionner PS avec la touche RDS et "PS" clignote pendant environ 4 secondes.
• Après 4 secondes, le nom PS ou un nom de station introduit manuellement s'affiche.

4) Mode PTY

• Sélectionner PTY avec la touche RDS 16 et "PTY" clignote pendant environ 4 secondes, puis le type d'émission PTY reçu s'affiche.
• S'il n'y a pas de données PTY dans l'émission reçue, le mode RDS repasse automatiquement au mode PS.

5) Mode RT - Sélectionner RT avec la touche RDS ⑥ et "RT" clignote pendant environ 4 secondes. Après 4 secondes, si l'émission de données n'est pas reçue, le mode RDS repasse automatiquement au mode PS.

6) Mode TA (fonction de recherche TP)

• Sélectionner TA avec la touche RDS ⑥ et "TA" clignote pendant environ 4 secondes. Les TP (émissions diffusant des informations sur la circulation) sont recherchées, la fréquence FM augmentant en pas de 50 kHz.
• Pendant la recherche, si une émission TP est trouvée, l'augmentation de la fréquence s'arrête et il est demandé si une annonce TA sera reçue ou non.
• Si TP et TA s'éteignent pendant la réception d'une annonce TA, le symphoniseur recherche de nouveau une diffusion d'annonce TA, la fréquence FM augmentant en pas de 50 kHz.

7) Mode CT - Sélectionner CT avec la touche RDS ⑥ et "CT" clignote pendant environ 4 secondes. Après 4 secondes, l'heure ainsi que la fréquence s'affichent. "CT" peut être reçu quel que soit le mode RDS dans lequel est le syntoniseur.

• Pour désactiver le mode CT,
• Appuyer sur la touche RDS ⑮ et la maintenir enfoncée pendant plus de 8 secondes, la relâcher, puis appuyer de nouveau brièvement sur la touche RDS ⑯ en moins de 0,5 seconde.

-L'indicateur change comme suit:

$$ \mathrm {P S} \rightarrow \mathrm {P T Y} \rightarrow \mathrm {R T} \rightarrow \mathrm {T A} \rightarrow (\mathrm {N O C T}) \rightarrow \mathrm {P S} $$

• Dans ce mode, bien que des données "CT" soient entrées, l'heure n'est pas changée en heures actuelle.
• En mode "NO CT", appuyer sur la touche RDS 16 et la maintenir enfoncée pendant plus de 8 secondes.
• L'indicateur change comme suit :

$$ \mathrm {P S} \rightarrow \mathrm {P T Y} \rightarrow \mathrm {R T} \rightarrow \mathrm {T A} \rightarrow \mathrm {C T} $$

1. Recherche PTY

1) Appuyer sur la touche RDS ⑥ pendant plus de 1,5 seconde. "SEARCH" s'affiche. 2) Sélectionner le mode PTY désiré au moyen de la touche PRESET ▲▼ ⑭.

• Appuyer sur la touche NEXT ⑩ et le mode PTY clignote sur l'affichage d'horloge. - La recherche commence lorsque la touche TUNING ⑧ est enfoncée. Lorsque le mode PTY sélectionné est trouvé, la recherche s'arrête et le mode PTY s'affiche.
• S'il n'y a pas d'émission dans le mode PTY sélectionné, la recherche s'arrête à la fréquence où elle a commencé.

Depistage des PANNES

Si le symphoniseur ne fonctionne pas normalement, consulter le tableau ci-dessous pour essayer de remédier au problème avant de prendre contact avec le distributeur ou notre service après-vente.

Symptôme	Cause	Mesures	Page
Pas de son	• Le sélecteur INPUT de l'amplificateur n'est pas réglié sur "TUNER". • Le volume de l'amplificateur est réglié sur "MIN". • La prise de raccordement du système est débranchée.	• Le régler sur "TUNER". • Régler correctement le volume. • Seulement des parasites sont entendus.	- - - 6
L'antenne est débranchée.	• L'antenne est débranchée. • La fréquence n'est pas détectée avec exactitude.	• Brancher l'antenne sur le panneau arrêté. • Régler correctement la fréquence.	6 7
Les émissions sont reçues, mais elles sont parasitées	• La position de l'antenne est incorrecte. • Le lecteur de CD est sous tension	• Installer de nouveau l'antenne après avoir localisé la(Meilleure)position de réception. • Mettre le lecteur de CD hors tension.	6 -

Utilisation du commutateur de remise à zéro

• En cas de court-circuit sur l'appareil.
• En cas de variation de l'alimentation

Dans les cas mentionnés ci-dessus, les touches de fonctions et l'affichage risquent de ne pas fonctionner correctement. Dans ces cas-là, procédez de la façon suivante:

— Panneau Arrêt —

COMMUTATEUR DE REMISE A ZERO

Appuyez légèrement une ou deux fois sur la touche RESET à l'aide d'un crayon ou d'un stylo.

Entretien et maintenance

Ce chapitre traite des opérations d'entretien et de maintenance à effectuer afin que l'utilisation de votre appareil Marantz soit optimale.

Nettoyage des surfaces extérieures

La finition extérieure de votre ST6001 durera indéfiniment tant que vous l'entretiendrez correctement. Ne jamais utiliser des tampons à récurer, de la paille de fer, des poudres à récurer ou de puissants agents chimiques (comme des produits de lessive), de l'alcool, des diluants, de la benzine, des insecticides ou autres substances volatiles étant donné qu'elles altèrent la finition de l'appareil. De la même manière, ne jamais utiliser de chiffons imbibés de substances chimiques. Si l'appareil est sale, nettoyer les surfaces extérieures avec un chiffon doux, non pelucheux.

Si l'appareil est fortement sali:

• diluer un peu de liquide pour vaisselle dans de l'eau, à savoir une part de produit détergent pour six parts d'eau;
• tremper un chiffon doux, non pelucheux dans la solution et tordre le chiffon jusqu'à ce qu'il soit humide;
• nettoyer l'appareil à l'aide du chiffon humide;
• essuyer l'appareil en le frottant avec un chiffon sec.

Seuls des techniciens qualifiés et compétents sont autorisés à réparer votre appareil. Marantz et son personnel formé en usine présent dans les centres de garantie disposent des connaissances et des équipements spéciaux requis pour la réparation et l'étalonnage de ces appareils de précision.

En cas de problème, appelez le numéro vert figurant sur la garantie afin de connaître le nom et l'adresse du Centre autorisé de service après Marantz le plus proche de chez vous. Très souvent, le revendeur auprès duquel vous avez acquis votre appareil Marantz sera équipé pour effectuer la réparation. Veuillez préciser le modèle et le numéro de série de votre appareil et joindre une copie de votre preuve d'achat ainsi qu'une description complète de l'anomalie apparente de l'appareil.

Sauvegarde de la mémoire

Le ST6001 est doté d'une fonction de sauvegarde qui permet aux données stockées en mémoire, pour les préglages par exemple, de ne pas être effacées, au cas où une panne de courant se produit ou si la fiche du cordon secteur est retirée par accident.

Les fonctions de la mémoire sont gardées pendant une semaine environ.

Section FM

Gamme de fréquences 87,5 MHz à 108,0 MHz

Pas de 50 kHz : Mode manuel (Manual)

(Pas de 10 kHz : Mode fin (Fine))

Sensibilité (S/B : 30 dB)............1,2 μV

Distorsion harmonique totale (1 kHz)

Mono.0.08%

Stereo. 0,15%

Rapport signal/bruit

Mono: 80 dB

Stereo: 75 dB

Sélectivité (±400 kHz)

Mode large 65 dB

Mode 80 dB

Réponse en fréquence.....20 Hz à 15 kHz (+1,0, -3,0 dB)

Réjection de fréquence-image 70 dB

Suppression AM 55 dB

Séparation stéreo (1 kHz) 50 dB

Section MW

Gamme de fréquences

22 kHz à 1620 kHz (pas de 9 kHz)

Sensibilité (S/B : 20 dB)............50 dB μV/m

Rapport signal/bruit : 50 dB

Distorsion harmonique totale 1,0%

Réjection de fréquence-image 35 dB

Section LW

Gamme de fréquences

146 kHz à 290 kHz (pas de 1 kHz)

Sensibilité (S/B : 20 dB). 57 dBuV/m

Rapport signal/bruit : 45 dB

Distorsion harmonique totale 1,0%

Réjection de fréquence-image 35 dB

Généralités

Alimentation. 230 V CA, 50 Hz

Consommation. 8,6 W

Poids 4,0 kg

Accessoires

Cordon de connexion audio 1

Antenne cadre AM 1

Antenne intérieure FM. 1

Cordon de connexion de télécommande 1

Guide de l'utilisateur 1

Carte d'enregistrement 1

• Aux fins d'amélioration, les caractéristiques techniques et la conception sont susceptibles de modification sans préavis.

(mm)
