Type de produit	Point d'accès sans fil intérieur
Marque	TP-Link
Modèle	CAP1750
Dimensions (L x l x H)	196 x 196 x 34,8 mm
Poids	370 g
Alimentation	PoE (802.3af/at) ou adaptateur secteur 12 V CC
Normes Wi-Fi	802.11a/b/g/n/ac
Bandes de fréquence	2,4 GHz et 5 GHz
Débit sans fil maximal	1750 Mbps (450 Mbps 2,4 GHz + 1300 Mbps 5 GHz)
Ports Ethernet	1 port RJ45 10/100/1000 Mbps avec PoE
Fonctions principales	Point d'accès géré par contrôleur (FIT) ou autonome (FAT), SSID multiples, VLAN, QoS, équilibrage de charge, itinérance rapide
Sécurité sans fil	WPA/WPA2, WPA-PSK, WPA2-PSK, WEP 64/128 bits, filtrage MAC
Gestion	Via contrôleur EAP/CAP (logiciel PC ou matériel), interface web, SNMP, Telnet, SSH
Montage	Plafond (rail T ou dalle) ou mural, avec kit fourni
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Entretien et nettoyage	Débrancher l'alimentation, nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Consignes de sécurité	Éloigner de l'eau, du feu, de l'humidité. Ne pas ouvrir ni réparer soi-même. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV TP-Link en cas de panne.
Informations générales	Produit destiné à une utilisation en intérieur. Conforme aux directives européennes 2014/53/EU, 2009/125/EC, 2011/65/EU.

FOIRE AUX QUESTIONS - CAP1750 TP-LINK

Comment installer le point d'accès CAP1750 au plafond ?

Utilisez le kit de montage fourni. Pour un montage sur rail en T, fixez le clip au rail, puis la plaque de montage, et enfin enclenchez le CAP1750 en alignant les flèches et en tournant dans le sens horaire. Pour un montage sur dalle, percez la dalle, fixez la plaque avec les vis et écrous, puis enclenchez le point d'accès.

Comment alimenter le CAP1750 ?

Le CAP1750 peut être alimenté via un commutateur PoE (802.3af/at) ou via l'adaptateur secteur 12V fourni. Branchez le câble Ethernet à la fois au port PoE du commutateur et au port Ethernet du point d'accès.

Comment configurer le CAP1750 en mode autonome (FAT) ?

Connectez-vous à l'interface web du point d'accès via son adresse IP par défaut (192.168.0.1). Utilisez le nom d'utilisateur et mot de passe par défaut 'admin'. Suivez l'assistant de configuration rapide pour définir le SSID, la sécurité et les paramètres réseau.

Comment gérer plusieurs CAP1750 centralement ?

Utilisez le logiciel EAP Controller ou un contrôleur matériel TP-Link (par exemple, OC200). Installez le logiciel sur un PC, puis adoptez les points d'accès. Vous pouvez alors configurer tous les CAP1750 depuis une interface unique, avec des profils, des SSID, et des paramètres de sécurité.

Quels sont les modes de fonctionnement disponibles ?

Le CAP1750 prend en charge deux modes : mode FIT (géré par un contrôleur) et mode FAT (autonome, configurable via son interface web). Vous pouvez basculer entre les modes via l'interface ou le contrôleur.

Comment réinitialiser le CAP1750 aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset situé à l'arrière du point d'accès pendant environ 10 secondes, jusqu'à ce que les voyants clignotent. Relâchez le bouton. L'appareil redémarrera avec les paramètres par défaut.

Quels sont les voyants lumineux et leur signification ?

Le CAP1750 possède un voyant LED : vert fixe indique une connexion fonctionnelle, vert clignotant indique une activité réseau, rouge indique une erreur ou une défaillance. Vous pouvez désactiver la LED depuis l'interface de gestion.

Puis-je utiliser le CAP1750 avec un routeur non PoE ?

Oui, si votre routeur ne supporte pas le PoE, utilisez l'adaptateur secteur fourni. Branchez l'adaptateur sur une prise électrique et reliez-le au point d'accès via le câble Ethernet. Le port Ethernet du routeur se connecte à l'adaptateur (si celui-ci est un injecteur PoE) ou directement au point d'accès si vous utilisez l'alimentation secteur.

Comment mettre à jour le firmware du CAP1750 ?

Téléchargez le dernier firmware sur le site de support TP-Link. Connectez-vous à l'interface web du point d'accès (en mode FAT) ou via le contrôleur (en mode FIT). Accédez à la section 'Maintenance' ou 'Mise à jour du firmware' et sélectionnez le fichier téléchargé. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si le CAP1750 ne diffuse pas de réseau Wi-Fi ?

Vérifiez d'abord l'alimentation et les connexions Ethernet. Assurez-vous que le point d'accès est bien adopté par le contrôleur (si en mode FIT) ou que le SSID est activé et visible (en mode FAT). Redémarrez l'appareil. Si le problème persiste, effectuez une réinitialisation d'usine et reconfigurez-le.

Questions des utilisateurs sur CAP1750 TP-LINK

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Point d'accès sans fil au format PDF gratuitement ! Retrouvez votre notice CAP1750 - TP-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CAP1750 de la marque TP-LINK.

MODE D'EMPLOI CAP1750 TP-LINK

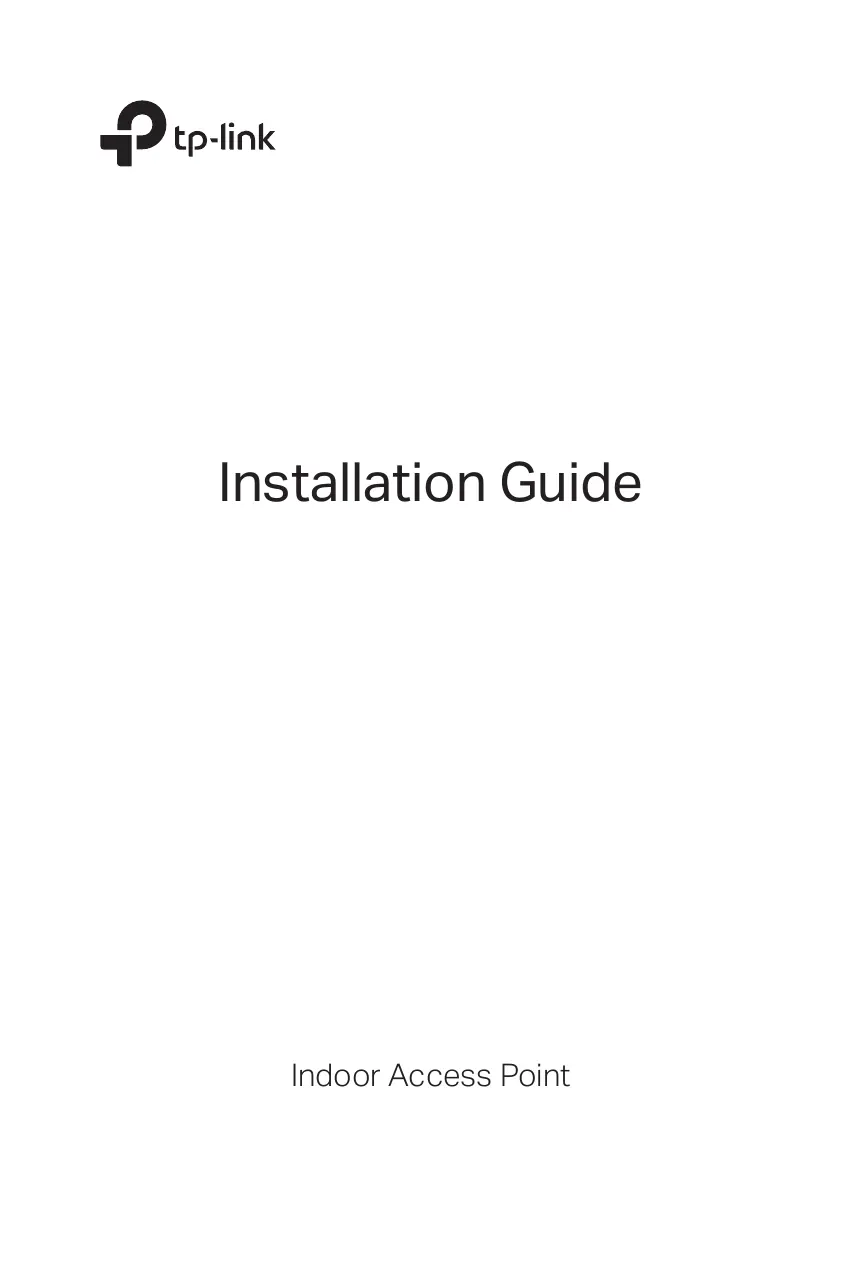

Guide d'installation

Point d'accès intérieur

CONTENU

Français 01

Български....07

Čeština....13

Қазақша....19

Lietuvių 25

Magyar 31

Polski 37

Русский язык 43

Română....49

Slovenčina....55

Srpski jezik 61

Українська мова....67

Remarque : L'image peut différer du produit réel.

Topologie du réseau

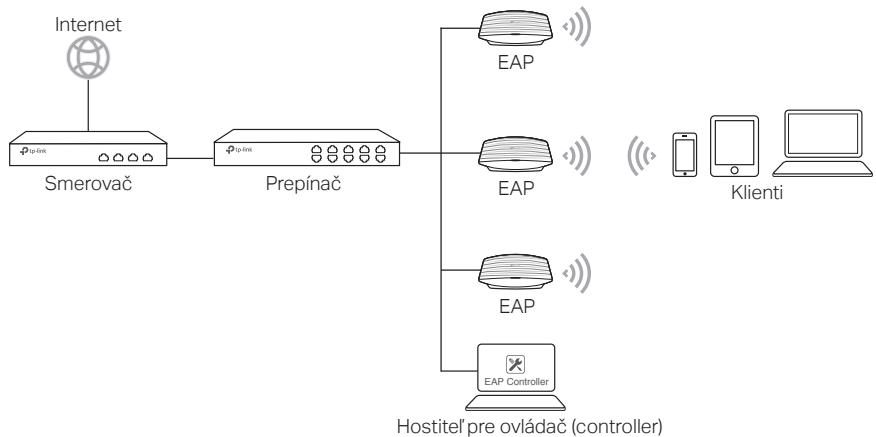

Pour l'EAP

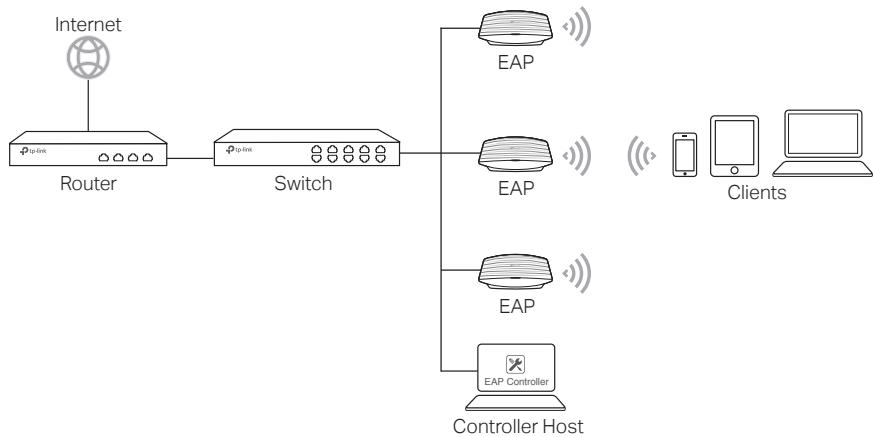

Une topologie de réseau typique pour l'EAP est illustrée ci-dessous.

Un ordinateur exécutant le logiciel EAP Controller, qui peut être dans le même sous-réseau ou dans un sous-réseau différent des EAP, est utilisé pour gérer centralement les EAP.

Vous pouvez obtenir le logiciel EAP Controller sur notre site Web http://www.tp-link.com.

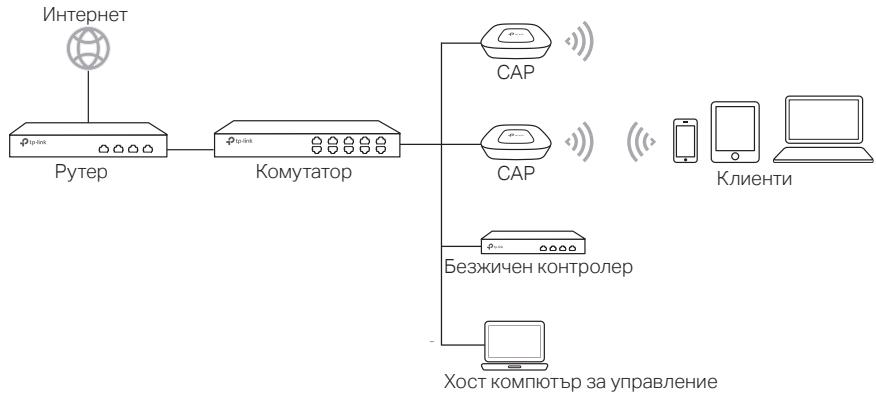

■ Pour le CAP (mode FIT)

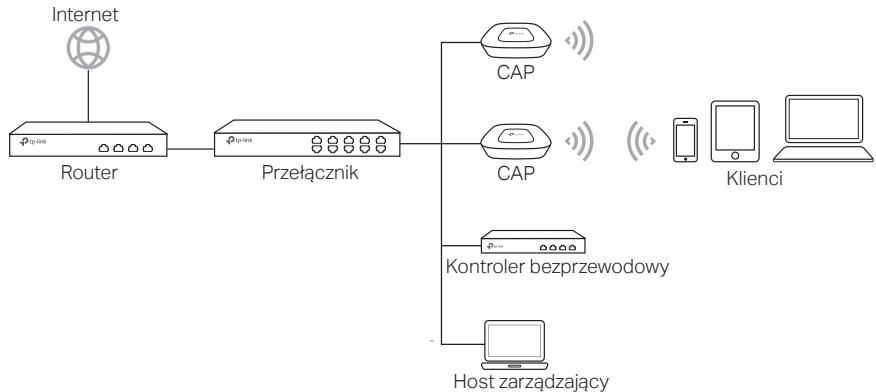

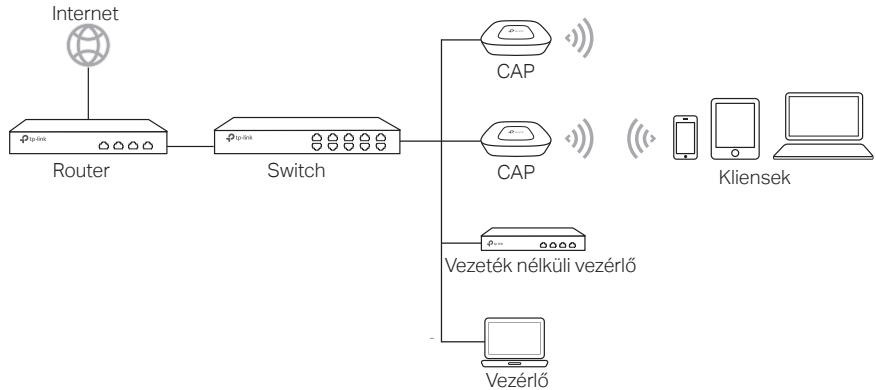

Une topologie de réseau typique pour le CAP est illustrée ci-dessous.

Le contrôleur sans fil peut être dans le même sous-réseau ou dans un sous-réseau différent des CAP. Et l'hôte de gestion est utilisé pour se connecter au contrôleur sans fil afin de gérer centralement les CAP.

Installation matérielle

■ Option 1 : Montage sur rail de plafond

Le montage sur rail de plafond est uniquement pour les appareils avec les accessoires suivants. Suivez les étapes ci-dessous pour installer l'EAP/CAP avec les accessoires fournis :

Clip de rail en T de plafond TP-LINK CAP1750 - ■ Option 1 : Montage sur rail de plafond - 1

Vis à tête cylindrique M3×6 (Qté 5) TP-LINK CAP1750 - ■ Option 1 : Montage sur rail de plafond - 2

1 Positionnez le clip de rail en T de plafond et poussez la partie mobile vers la base du rail.

Schéma mécanique pur montrant un mécanisme à levier, sans texte ni symboles.

2 Utilisez une vis à tête cylindrique M3×6 pour fixer le clip de rail en T sur le rail du plafond.

Dessin technique au trait d'un ensemble de verrou ou d'interrupteur mécanique (sans texte ni symboles).

3 Fixez le support de montage au clip de rail en T du plafond à l'aide de quatre vis à tête cylindrique M3x6.

Schéma d'un dispositif mécanique avec des poids suspendus et des boutons de réglage (sans texte ni symboles).

4 Fixez l'EAP/CAP au support de montage en alignant la FLÈCHE 1 (sur l'EAP/CAP) avec la FLÈCHE 2 (sur le support de montage), puis faites pivoter l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Dessin technique au trait d'un ensemble mécanique sans texte ni symboles visibles.

5 Connectez le câble Ethernet au port ETHERNET.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, illustrant une règle de la main droite (sans texte ni symboles).

■ Option 2 : Montage au plafond

Suivez les étapes ci-dessous pour installer l'EAP/CAP avec les accessoires fournis :

Rondelles (Qté 3) TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 1

Vis à tête cylindrique M3×30 (Qté 3) TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 2

Écrous à oreilles (Qté 3) TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 3

1 Retirez le carreau de plafond.

Schéma montrant une grille avec une flèche vers le bas pointant vers un rectangle gris en bas (sans texte ni symboles).

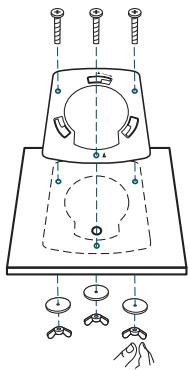

2 Placez le support de montage au centre du carreau de plafond. Marquez trois positions pour les trous de vis et une position pour le trou du câble Ethernet. Percez trois trous de 4 mm de diamètre pour les vis et un trou de 25 mm de diamètre pour le câble Ethernet aux positions marquées.

Schéma montrant un ensemble mécanique avec un composant étiqueté X3 et un outil, illustrant probablement un processus de tournage ou de coupe.

Trou pour câble Ethernet

3 Fixez le support de montage au carreau de plafond à l'aide de trois vis à tête cylindrique M3x30, de rondelles et d'écrous à oreilles.

Schéma d'un dispositif mécanique ou électrique avec des composants et connexions étiquetés, y compris des vis, des interrupteurs et un geste de la main.

4 Faites passer le câble Ethernet à travers le trou et remettez le carreau de plafond en place.

Schéma de dessus d'un climatiseur de véhicule sans texte ni symboles.

5 Connectez le câble Ethernet au port ETHERNET. Fixez l'EAP/CAP au support de montage en alignant la marque de flèche sur l'EAP/CAP avec la marque de flèche sur le support de montage, puis faites pivoter l'EAP/CAP jusqu'à ce qu'il soit verrouillé en place.

Schéma montrant une lecture de compteur avec une échelle et des flèches directionnelles indiquant une rotation ou une mesure.

■ Option 3 : Montage mural

Suivez les étapes ci-dessous pour installer l'EAP/CAP avec les accessoires fournis :

Chevilles murales en plastique M3×28 (Qté 3)

Vis autotaraudeuses M3×20 (Qté 3)

1. Si votre câble Ethernet passe à travers le mur, vous pouvez positionner le support de montage de manière à faire passer le câble par le trou de fixation. Marquez trois positions pour les trous de vis, puis percez trois trous de 6 mm de diamètre aux positions marquées.

2. Insérez les chevilles en plastique dans les trous de 6 mm de diamètre.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes.

3. Fixez le support de montage au mur en vissant les vis autotaraudeuses dans les chevilles. Assurez-vous que les épaulements du support de montage sont à l'extérieur.

Schéma d'un composant mécanique avec des fixations à vis, sans texte ni symboles.

4. Connectez le câble Ethernet au port ETHERNET de l'EAP/CAP.

Schéma technique montrant un assemblage mécanique avec une plaque verticale et une surface texturée (sans texte ni symboles)

5. Fixez l'EAP/CAP au support de montage en alignant la marque de flèche sur l'EAP/CAP avec la marque de flèche sur le support de montage, puis faites pivoter l'EAP/CAP jusqu'à ce qu'il soit verrouillé en place.

TP-LINK CAP1750 - ■ Option 3 : Montage mural - 7

Alimentation électrique

■ Alimentation via un dispositif PSE ou un adaptateur secteur

Si le produit est fourni avec un adaptateur secteur, alimentez l'appareil via un dispositif PSE (tel qu'un commutateur PoE) ou l'adaptateur secteur.

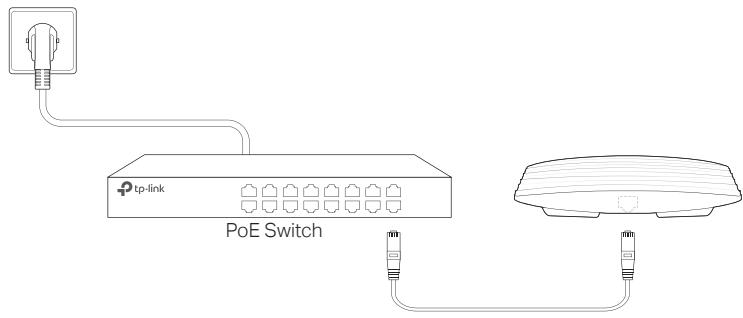

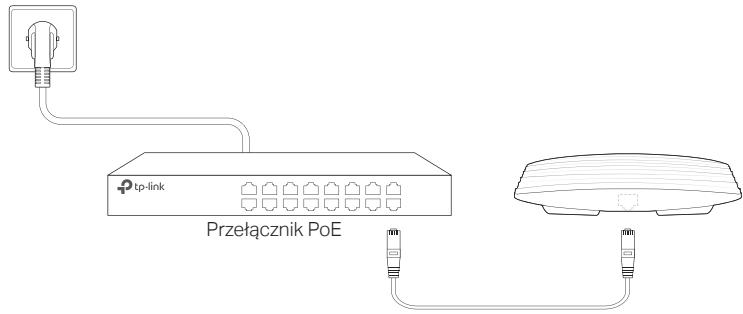

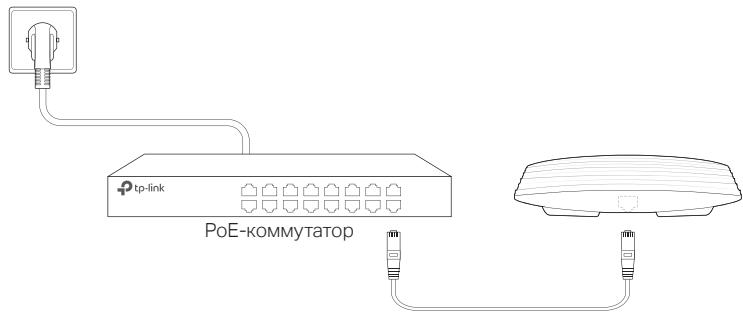

Via un commutateur PoE tp-link Commutateur PoE

Via l'adaptateur secteur

Adaptateur secteur

■ Alimentation via un adaptateur PoE

Si le produit est fourni avec un adaptateur PoE, alimentez l'appareil via l'adaptateur PoE.

Remarque : Le produit réel peut différer de celui illustré ici.

Topologie réseau

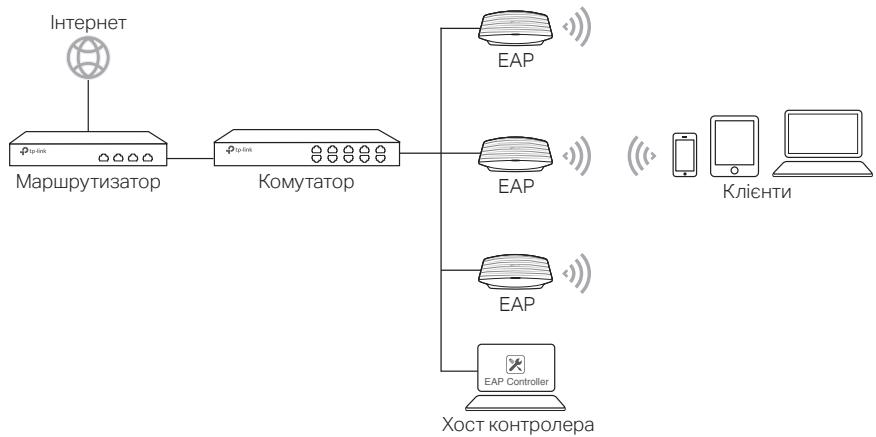

■ Pour EAP

Une topologie réseau typique pour EAP est illustrée ci-dessous.

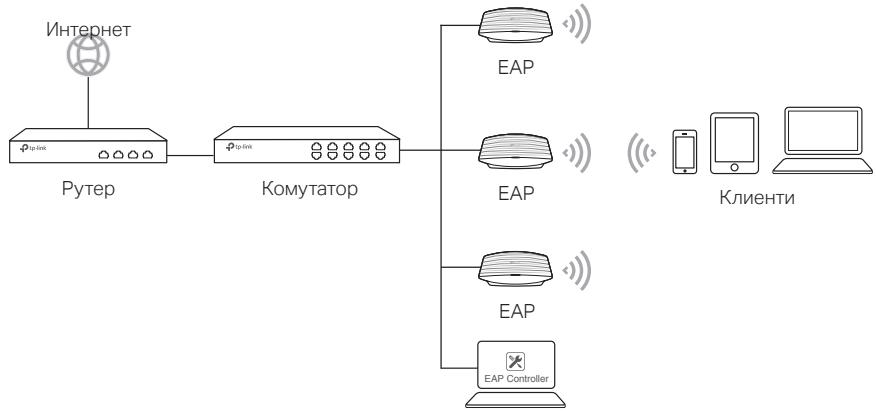


Hôte du contrôleur

Un ordinateur exécutant le logiciel du contrôleur EAP, qui peut être sur le même réseau ou sur un réseau différent des appareils EAP, est utilisé pour gérer centralement les appareils EAP.

Vous pouvez obtenir le logiciel du contrôleur EAP sur notre site Web http://www.tp-link.com.

■ Pour CAP (mode FIT)

Une topologie réseau typique pour CAP est illustrée ci-dessous.

Le contrôleur sans fil peut être sur le même sous-réseau ou sur un sous-réseau différent des appareils CAP. L'ordinateur hôte de gestion est utilisé pour se connecter au contrôleur sans fil afin de gérer centralement les appareils CAP.

Installation du matériel

■ Option 1 : Montage sur rail de plafond

Le montage sur rail de plafond est utilisé uniquement pour les appareils avec les accessoires suivants. Suivez les étapes décrites ci-dessous pour installer les appareils EAP/CAP avec les accessoires fournis :

Clip de rail en T pour montage au plafond TP-LINK CAP1750 - ■ Option 1 : Montage sur rail de plafond - 1

Vis à tête étoile M3×6 (5 pièces) TP-LINK CAP1750 - ■ Option 1 : Montage sur rail de plafond - 2

1 Placez le clip de rail en T et poussez la partie mobile vers l'avant vers la base du rail.

Schéma purement mécanique montrant un mécanisme à levier sans texte ni symboles

2. Avec une vis M3×6, fixez le clip en T à la poutre du plafond.

Dessin technique au trait d'un assemblage de loquet ou de support avec une vis et un écrou (sans texte ni symboles)

3. Fixez le support de montage au clip en T à l'aide de quatre vis étoile M3×6.

Schéma d'une machine à coudre avec des pièces étiquetées et un geste de la main indiquant l'opération.

4. Fixez le dispositif EAP/CAP au support de montage en alignant la FLÈCHE 1 (sur l'EAP/CAP) avec la FLÈCHE 2 (sur le support de montage), puis tournez le dispositif EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Dessin technique au trait d'un assemblage mécanique sans texte ni symboles visibles

5. Connectez le câble Ethernet au port ETHERNET.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant une règle de la main droite (sans texte ni symboles)

■ Variante 2 : Montage au plafond

Suivez les étapes ci-dessous pour installer le dispositif EAP/CAP avec les accessoires fournis :

Rondelles (3 pièces) TP-LINK CAP1750 - ■ Variante 2 : Montage au plafond - 1

Vis étoile M3×30 (3 pièces) TP-LINK CAP1750 - ■ Variante 2 : Montage au plafond - 2

Écrous à oreilles (3 pièces) TP-LINK CAP1750 - ■ Variante 2 : Montage au plafond - 3

1. Retirez le panneau de plafond.

Schéma montrant une grille 3D avec une flèche bleue pointant vers un bloc rectangulaire gris (sans texte ni symboles)

2. Placez le support de montage au centre du panneau de plafond. Marquez trois positions pour les trous de vis et un emplacement pour le trou du câble Ethernet. Percez trois trous de 4 mm de diamètre pour les vis et un trou de 25 mm de diamètre pour le câble Ethernet aux positions marquées.

Schéma technique montrant un assemblage mécanique avec un encart agrandi étiqueté X3, illustrant probablement un outil ou un composant.

Trou pour câble Ethernet

3. Fixez le support de montage au panneau de plafond à l'aide des trois vis M3×30, des rondelles et des écrous à oreilles.

Schéma d'un dispositif mécanique ou électrique avec des composants et des connexions étiquetés, y compris des vis, des interrupteurs et un geste de la main.

4. Faites passer le câble Ethernet à travers le trou et remettez le panneau de plafond en place.

Vue de dessus schématique d'un véhicule ou de l'intérieur d'un véhicule sans texte, chiffres ou symboles visibles

5. Connectez le câble Ethernet au port ETHERNET. Fixez le dispositif EAP/CAP au support de montage en alignant la flèche de l'EAP/CAP avec la flèche du support de montage, puis tournez le dispositif EAP/CAP jusqu'à ce qu'il s'enclenche.

Schéma montrant une lecture de compteur avec une aiguille et des flèches circulaires indiquant la rotation ou la direction autour de celui-ci.

■ Variante 3 : Montage mural

Suivez les étapes ci-dessous pour installer le périphérique EAP/CAP avec les accessoires fournis :

Chevilles en plastique M3×28 (3 pièces)

Vis autotaraudeuses M3×20 (3 pièces)

1 Si votre câble Ethernet est encastré dans le mur, vous pouvez positionner le support de montage de manière à faire passer le câble par l'ouverture correspondante du support. Marquez trois positions pour les vis et percez trois trous de 6 mm de diamètre aux endroits marqués.

2 Insérez les chevilles en plastique dans les trous de 6 mm percés.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes

3 Fixez le support de montage au mur en vissant les vis autotaraudeuses dans les chevilles. Assurez-vous que les bras du support de montage sont à l'extérieur.

Schéma d'un composant mécanique avec des fixations à vis, sans texte ni symboles

4 Connectez le câble Ethernet au port ETHERNET du périphérique EAP/CAP.

Schéma technique montrant un assemblage mécanique avec un composant vertical et une surface texturée (sans texte ni symboles)

5 Fixez le périphérique EAP/CAP au support de montage en alignant la flèche du EAP/CAP avec celle du support, puis faites pivoter le EAP/CAP jusqu'à ce qu'il s'enclenche.

$φ_{φ_φ}$

Alimentation

■ Alimentation par source d'alimentation ou adaptateur secteur

Si le produit est livré avec un adaptateur secteur, alimentez-le via la source d'alimentation (comme un commutateur/switch PoE) ou via l'adaptateur secteur.

Via un commutateur PoE tp-link Commutateur PoE

Via un adaptateur secteur

Adaptateur d'alimentation

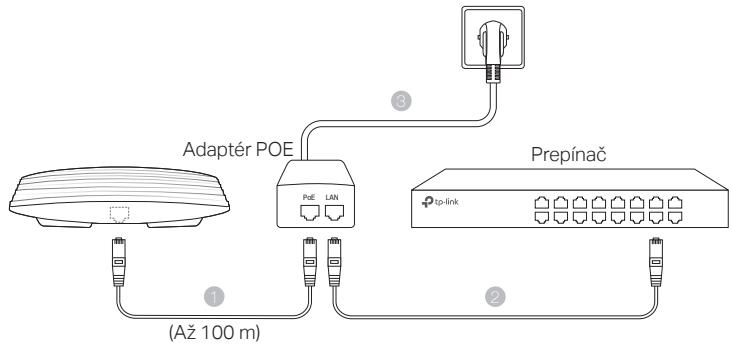

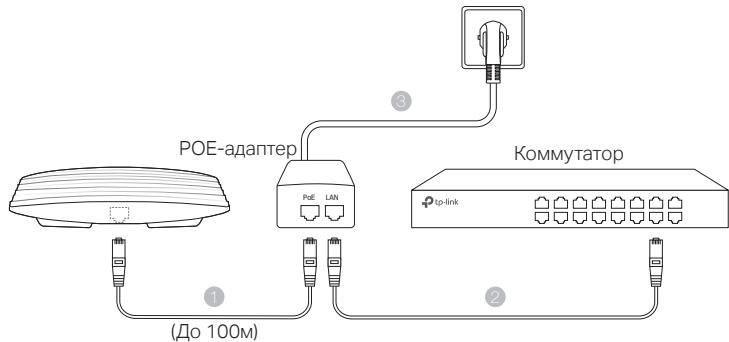

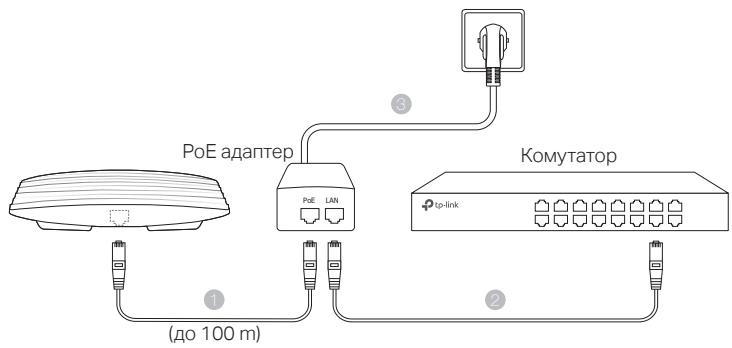

■ Alimentation via un adaptateur PoE

Si le produit est livré avec un adaptateur PoE, alimentez-le via cet adaptateur PoE.

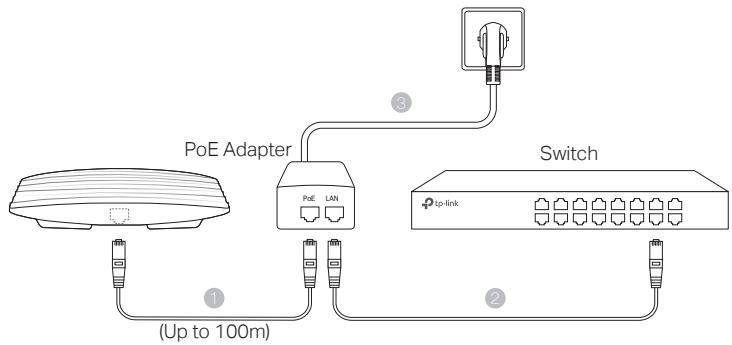

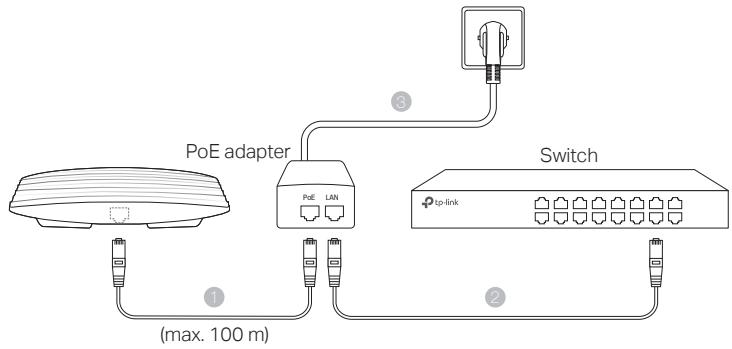

Adaptateur PoE PoE LAN Commutateur tp-link (jusqu'à 100 m) ① ② ③

Remarque : L'image peut différer du produit réel.

Topologie sítě

■ Pro EAP

Typická topologie sítě pro EAP je vyobrazena níže.

Počítač, na kterém běží software EAP Controller, který může být ve stejné nebo jiné síti jako EAP, je používán pro centrální správu EAP.

EAP Controller software můžete získat na našich stránkách http://www.tp-link.com.

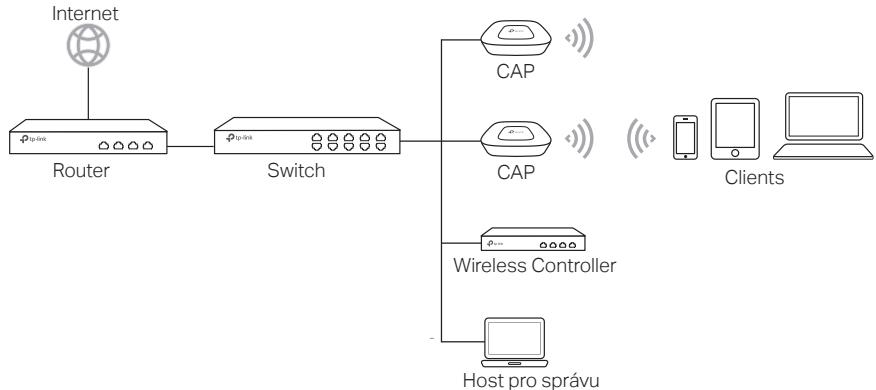

■ Pro CAP (režim FIT)

Typická topologie sítě pro CAP je vyobrazena níže.

Wireless Controller může být ve stejné nebo jiné síti jako CAP. Host pro správu je používán pro přihlášení k Wireless Controlleru pro centrální správu CAP.

Instalace hardwaru

■ Možnost 1: Montáž na stropní lišty

Montáž na stropní lišty je pouze pro zařízení s následujícím příslušenstvím. Při instalaci EAP/CAP postupujte podle níže uvedených kroků s pomocí přibaleného příslušenství:

Montáž na stropní lištu ve tvaru T TP-LINK CAP1750 - ■ Možnost 1: Montáž na stropní lišty - 1

Šrouby s kulatou hlavou M3x6 (5 ks) TP-LINK CAP1750 - ■ Možnost 1: Montáž na stropní lišty - 2

1 Připevněte stropní lištu ve tvaru T na svou pozici a tlačte pohyblivou část směrem k základně lišty.

Schéma purement mécanique montrant un mécanisme à levier sans texte ni symboles

2 Použijte šroub M3x6 s kulatou hlavou pro přichycení svorky ve tvaru T na stropní lištu.

Dessin technique d'un assemblage de loquet ou de support avec une vis et un bouton de réglage (sans texte ni symboles)

3 Fixez le support de montage à la barre en T du plafond à l'aide de quatre vis à tête ronde M3x6.

Schéma d'assemblage mécanique montrant un mécanisme de serrage sans texte ni symboles

4 Placez l'EAP/CAP sur le support de montage de sorte que la flèche 1 (sur l'EAP/CAP) soit alignée avec la flèche 2 (sur le support de montage), puis tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Dessin technique d'un assemblage mécanique sans texte ni symboles visibles

5 Connectez le câble Ethernet au port Ethernet.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant une règle de la main droite (sans texte ni symboles)

■ Option 2 : Montage au plafond

Pour installer l'EAP/CAP, suivez les étapes ci-dessous à l'aide des accessoires fournis :

Rondelles (3 pièces) TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 1

Vis à tête ronde M3x30 (3 pièces) TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 2

Écrous à oreilles (3 pièces) TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 3

1 Retirez la plaque de plafond.

Schéma montrant une grille avec une flèche vers le bas pointant vers une zone rectangulaire ombrée (sans texte ni symboles)

2 Placez le support de montage au centre de la plaque de plafond. Marquez les trois positions des vis et la position du câble Ethernet. Percez trois trous de 4 mm pour les vis et un trou de 25 mm pour le câble aux positions marquées.

Trou pour câble Ethernet

3 Fixez le support de montage à la plaque de plafond à l'aide de trois vis à tête ronde M3x30, de rondelles et d'écrous à oreilles.

Schéma d'un dispositif mécanique ou électrique avec des composants étiquetés et des flèches directionnelles indiquant le mouvement ou la force.

4 Faites passer le câble Ethernet à travers le trou et remettez la plaque de plafond en place.

Schéma de dessus d'un climatiseur de véhicule sans texte ni symboles

5 Connectez le câble Ethernet au port Ethernet. Placez l'EAP/CAP sur le support de montage de sorte que la flèche sur l'EAP/CAP soit alignée avec la flèche sur le support de montage, puis tournez l'EAP/CAP jusqu'à ce qu'il s'enclenche.

Dessin au trait simple d'un compteur mural avec une flèche circulaire indiquant la rotation (sans texte ni symboles)

■ Option 3 : Montage mural

Suivez les étapes ci-dessous pour installer l'EAP/CAP à l'aide des accessoires fournis :

Chevilles en plastique M3x28 (3 pièces)

Vis autotaraudeuses M3x20 (3 pièces)

1 Si votre câble Ethernet passe à travers un mur, vous pouvez placer le support de montage de manière à ce que le câble passe à travers le trou de fixation. Marquez les trois positions des vis, puis percez trois trous de 6 mm aux positions marquées.

2 Insérez les chevilles en plastique dans les trous percés.

Schéma simple montrant trois objets cylindriques avec des symboles en croix, sans texte ni étiquettes

3 Fixez le support de montage au mur à l'aide de vis autotaraudeuses. Assurez-vous que les bras du support de montage sont à l'extérieur.

Schéma d'un composant mécanique avec des vis de fixation, sans texte ni symboles

4 Connectez le câble Ethernet au port Ethernet de l'EAP/CAP.

Schéma montrant un assemblage mécanique avec deux barres verticales et un composant rectangulaire texturé (sans texte ni symboles)

5 Placez l'EAP/CAP contre le support de montage de sorte que la flèche sur l'EAP/CAP soit alignée avec la flèche sur le support de montage, puis tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche en place.

$φ_{φ_φ}$

Alimentation

■ Alimentation via un équipement PSE ou un adaptateur secteur

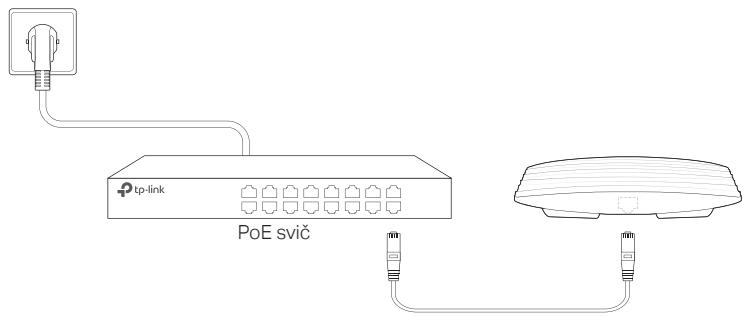

Si le produit est fourni avec un adaptateur secteur, alimentez l'appareil à l'aide d'un équipement PSE (par exemple, un commutateur PoE) ou d'un adaptateur secteur.

À l'aide d'un commutateur PoE tp-link PoE Switch

À l'aide d'un adaptateur secteur

Adaptateur secteur

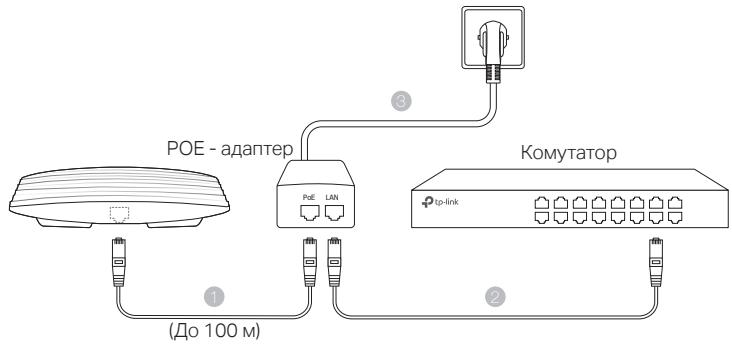

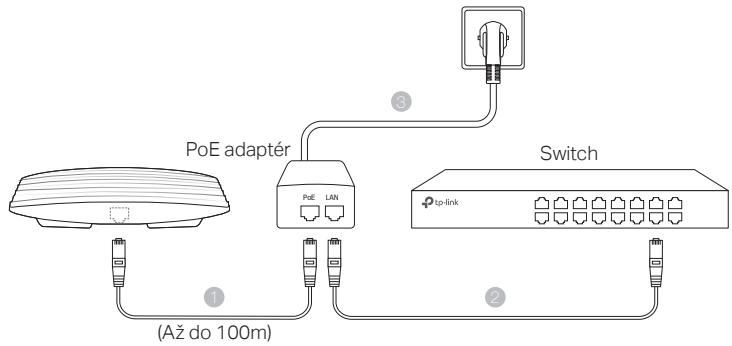

■ Alimentation via un adaptateur PoE

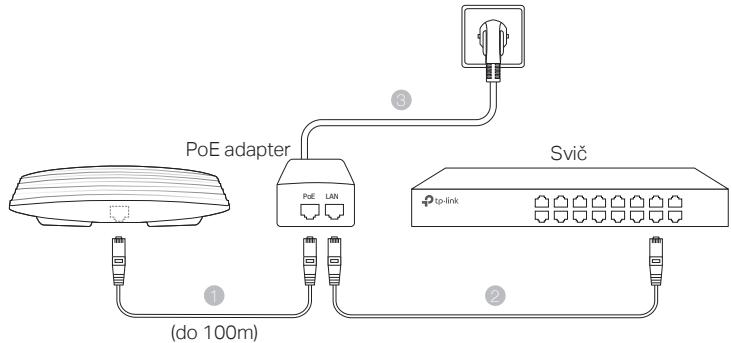

Si le produit est fourni avec un adaptateur PoE, alimentez l'appareil à l'aide de l'adaptateur PoE.

Remarque : L'illustration peut différer du produit réel.

Topologie du réseau

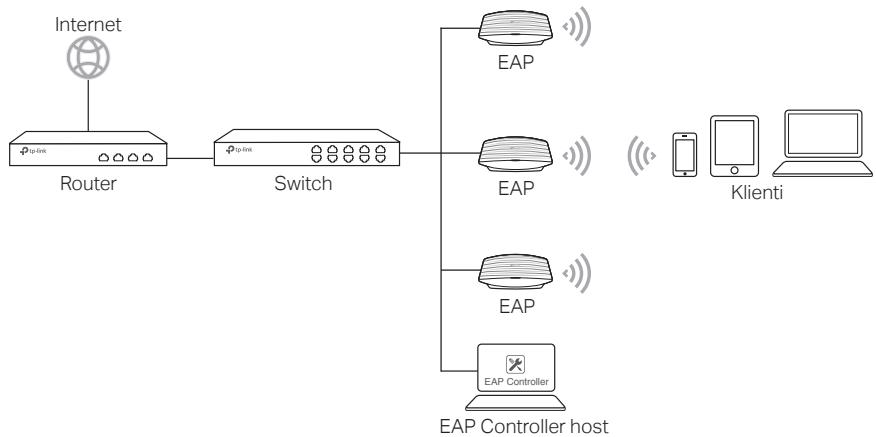

■ Pour EAP

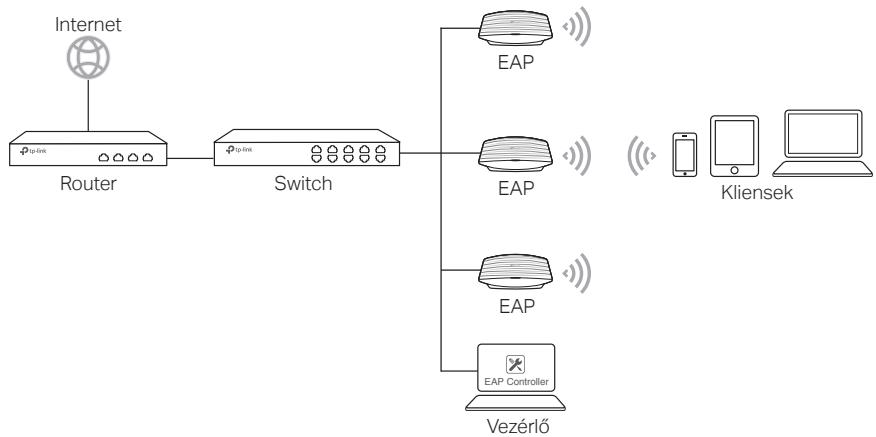

La topologie de réseau typique pour EAP est illustrée ci-dessous.

L'ordinateur qui exécute le logiciel de contrôleur EAP est utilisé pour gérer les EAP de manière centralisée. Il peut se trouver sur le même sous-réseau que les EAP ou sur un sous-réseau différent.

Vous pouvez obtenir le logiciel de contrôleur EAP depuis notre site Web : http://www.tp-link.com.

■ Pour CAP (mode FIT)

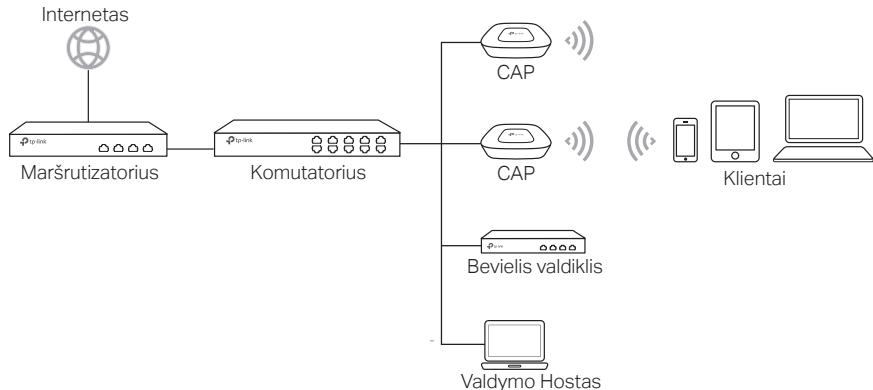

La topologie de réseau typique pour CAP est illustrée ci-dessous.

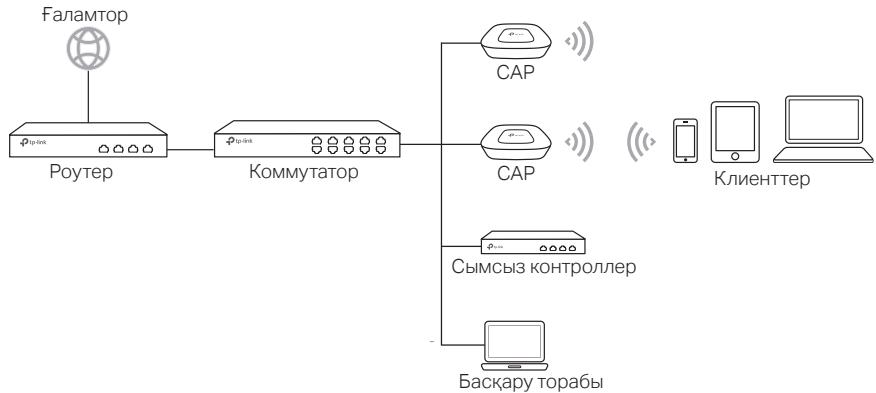


Le contrôleur sans fil peut se trouver sur le même sous-réseau que les CAP ou sur un sous-réseau différent. Le nœud de gestion est utilisé pour accéder au contrôleur sans fil afin de gérer les CAP de manière centralisée.

Installation de l'appareil

■ Méthode 1 : Montage sur support de plafond

Le montage sur support de plafond est uniquement pour les équipements avec les pièces suivantes. Pour installer l'EAP/CAP avec les pièces fournies, suivez les étapes ci-dessous :

Pince de support en T pour plafond TP-LINK CAP1750 - ■ Méthode 1 : Montage sur support de plafond - 1

Vis à tête cylindrique plate M3×6 (quantité : 5) TP-LINK CAP1750 - ■ Méthode 1 : Montage sur support de plafond - 2

1. Placez la pince de support en T pour plafond et appuyez la partie mobile contre la base du support.

Dessin technique d'un loquet ou support mécanique avec une flèche directionnelle (sans texte ni symboles)

2. Utilisez une vis à tête cylindrique plate M3×6 pour fixer la pince de support en T au support de plafond.

Dessin technique d'un loquet ou interrupteur mécanique (sans texte ni symboles)

3. Fixez le support de montage à la pince de support en T à l'aide de quatre vis à tête cylindrique plate M3×6.

Schéma d'un dispositif mécanique avec des boutons de réglage et une main tenant une vis (sans texte ni symboles)

4. Fixez l'EAP/CAP au support de montage en alignant la FLÈCHE 1 (sur l'EAP/CAP) avec la FLÈCHE 2 (sur le support de montage), puis tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit verrouillé en place.

Dessin technique au trait d'un assemblage mécanique sans texte ni symboles visibles

5. Connectez le câble Ethernet au port ETHERNET.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant la règle de la main droite (sans texte ni symboles)

■ Méthode 2 : Montage au plafond

Pour installer l'EAP/CAP avec les pièces fournies, suivez les étapes ci-dessous :

TP-LINK CAP1750 - ■ Méthode 2 : Montage au plafond - 1

Vis à tête cylindrique à six pans creux M3×30 (quantité : 3)

TP-LINK CAP1750 - ■ Méthode 2 : Montage au plafond - 3

1. Retirez la plaque de plafond.

Schéma montrant une grille avec une flèche vers le bas pointant vers un rectangle gris en bas (sans texte ni symboles)

2. Placez le support de montage au centre de la plaque de plafond. Marquez trois repères pour les trous de vis et un repère pour le passage du câble Ethernet. Percez trois trous de 4 mm de diamètre pour les vis et un trou de 25 mm de diamètre pour le câble Ethernet aux repères indiqués.

X3 Orifice pour câble Ethernet

3. Fixez le support de montage à la plaque de plafond à l'aide de trois vis à tête cylindrique M3×30, de rondelles et d'écrous à oreilles.

Schéma d'un dispositif mécanique ou électrique avec des composants et connexions étiquetés, y compris des vis, des interrupteurs et un geste de la main.

4. Faites passer le câble Ethernet à travers le trou et remettez la plaque de plafond en place.

Schéma de dessus d'un climatiseur de véhicule sans texte ni symboles

5. Connectez le câble Ethernet au port ETHERNET. Fixez l'EAP/CAP au support de montage en alignant la flèche sur l'EAP/CAP avec la flèche sur le support de montage, puis tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.

Schéma montrant une lecture de compteur avec une aiguille et des flèches circulaires indiquant une rotation ou un réglage autour de celle-ci.

■ Méthode 3 : Montage mural

Pour installer l'EAP/CAP avec les pièces fournies, suivez les étapes ci-dessous :

Cheville à paroi en plastique M3×28 (quantité : 3) Vis autotaraudeuses M3×20 (quantité : 3)

1. Si votre câble Ethernet traverse le mur, vous pouvez positionner le support de montage pour faire passer le câble à travers le trou de fixation. Marquez trois repères pour les vis, puis percez trois trous de 6 mm de diamètre aux repères indiqués. 2. Insérez les chevilles murales en plastique dans les trous de 6 mm. 3. Fixez le support de montage au mur en vissant les vis dans les chevilles. Assurez-vous que les ergots du support de montage sont à l'extérieur. 4. Connectez le câble Ethernet au port ETHERNET de l'EAP/CAP. 5. Fixez l'EAP/CAP au support de montage en alignant la flèche sur l'EAP/CAP avec la flèche sur le support de montage, puis tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes

Schéma d'un composant mécanique avec des fixations à vis, sans texte ni symboles

Schéma technique montrant un assemblage mécanique avec une plaque verticale et une surface texturée (sans texte ni symboles)

$φ_{φ_φ}$

Consommation d'énergie

■ Alimentation via un équipement PSE ou un adaptateur secteur

Si le produit est fourni avec un adaptateur secteur, alimentez l'équipement via un équipement PSE (tel qu'un commutateur PoE) ou un adaptateur secteur.

Via un commutateur PoE tp-link Commutateurs PoE

Alimentation via l'adaptateur

Adaptateur d'alimentation

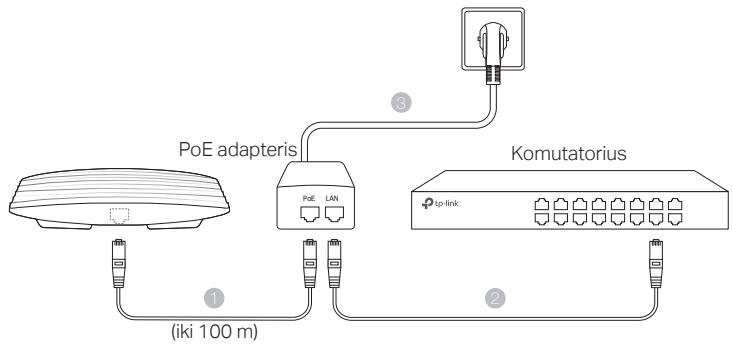

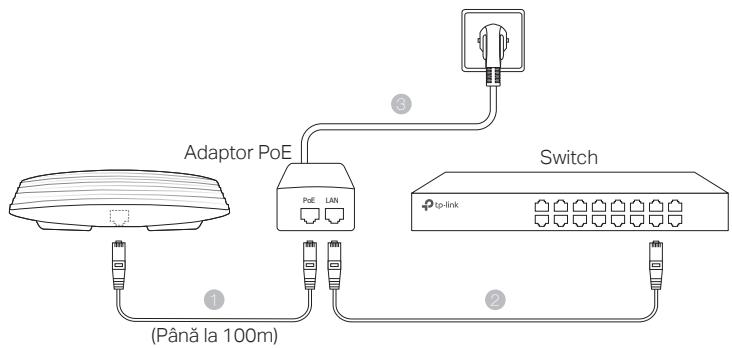

■ Alimentation via l'adaptateur PoE

Si le produit est fourni avec un adaptateur PoE, alimentez l'équipement via l'adaptateur PoE.

Adaptateur PoE PoE LAN 1 (jusqu'à 100 m) 2 3 Commutateur Up-link

Remarque : L'illustration peut différer du produit réel.

Topologie du réseau

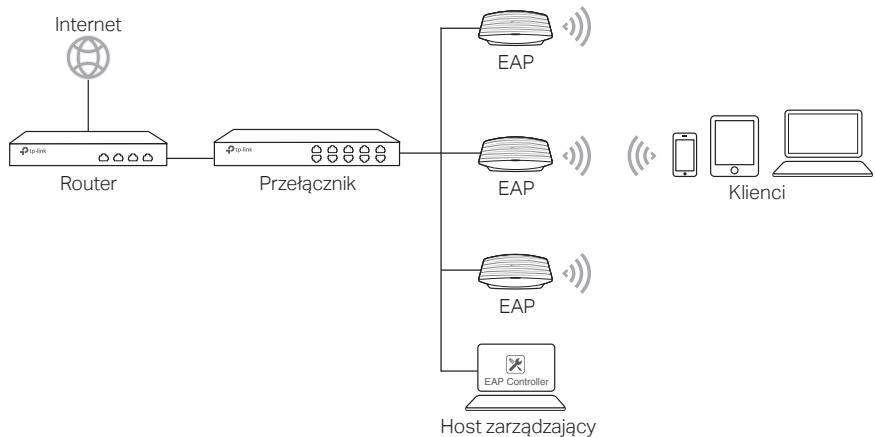

■ Pour les appareils EAP

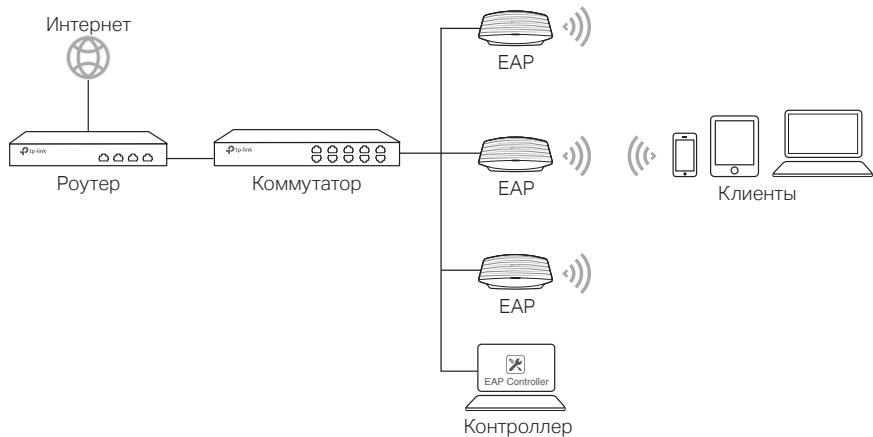

La topologie de réseau typique pour les appareils EAP est illustrée ci-dessous.

L'ordinateur exécutant le logiciel de gestion peut se trouver dans le même sous-réseau ou dans un autre sous-réseau que les points d'accès.

Vous pouvez télécharger le logiciel EAP Controller depuis notre site Web http://www.tp-link.com.

■ Pour les appareils CAP (mode FIT)

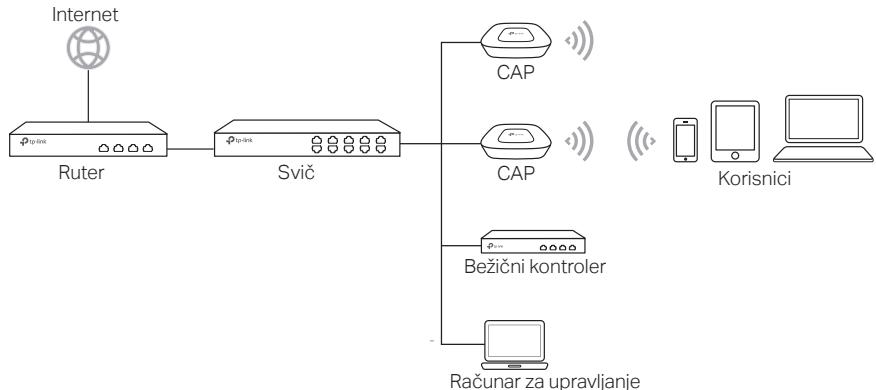

La topologie de réseau typique pour les appareils CAP est illustrée ci-dessous.

L'hôte est utilisé pour se connecter au contrôleur sans fil et ainsi contrôler les CAP. Le contrôleur peut se trouver dans le même sous-réseau ou dans un autre sous-réseau que les CAP.

Installation de l'équipement

■ Option 1 : Sur des rails

Le montage au plafond n'est possible que pour les appareils qui disposent des accessoires appropriés. Suivez les étapes ci-dessous pour installer l'appareil EAP/CAP à l'aide des accessoires fournis :

Bègeliai TP-LINK CAP1750 - ■ Option 1 : Sur des rails - 1

Varžtai M3x6 (II. 5 vnt.) TP-LINK CAP1750 - ■ Option 1 : Sur des rails - 2

1 Padėkite įtvarą tarp bėgelio rankenų. Perkelkite judančią bėgelio dalį link įtvaro pradžios.

Schéma mécanique pur montrant un mécanisme à levier sans texte ni symboles

2 Pritvirtinkite bėgelį prie įtvaro varžtais M3x6.

Dessin technique d'un loquet ou d'une serrure mécanique avec une vis et un bouton de réglage (sans texte ni symboles)

3 Pritvirtinkite montavimo laikiklį prie bėgelio su keturiais varžtais M3x6.

Schéma d'assemblage mécanique montrant un mécanisme de serrage sans texte ni symboles

4 Pritvirtinkite EAP/CAP įrenginį prie montavimo laikiklio, sujungiant ARROW 1 (ant EAP/CAP įrenginio) su ARROW 2 (ant laikiklio). Pasukite EAP/CAP pagal laikrodžio rodyklę, kol jis užsifiksuos.

Dessin technique d'un assemblage mécanique sans texte ni symboles visibles

5 Prijunkite Ethernet kabelį prie ETHERNET prievado.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant une règle de la main droite (sans texte ni symboles)

■ 2 variantas: Ant lubų

Atlikite toliau pateiktus veiksmus, kad užmontuotumėte EAP/CAP prietaisą naudojant pridėtus aksesuarus:

Poveržlės (3 vnt.) TP-LINK CAP1750 - ■ 2 variantas: Ant lubų - 1

Sraigtai M3x30 (3 vnt.) TP-LINK CAP1750 - ■ 2 variantas: Ant lubų - 2

Veržlės (3 vnt.) TP-LINK CAP1750 - ■ 2 variantas: Ant lubų - 3

1 Nuimkite lubų plytelę.

Schéma montrant une grille avec une flèche vers le bas pointant vers une zone rectangulaire ombrée (sans texte ni symboles)

2 Montavimo laikiklį pritvirtinkite lubų plokštės centre. Pažymėkite keturias montavimo angas ir angą Ethernet kabeliui. Naudodami tinkamą grąžtą, paruoškite 4 mm skersmens skyles varžtams ir 25 mm skersmens skyles Ethernet kabeliui.

Anga Ethernet kabeliui

3 Fixez le support de montage au panneau de plafond avec les vis, les rondelles et les écrous.

Schéma d'un dispositif mécanique ou électrique avec des composants et connexions étiquetés, y compris des vis, des interrupteurs et un geste de la main.

4 Faites passer le câble par l'ouverture et remettez la dalle de plafond en place.

Schéma de dessus d'un climatiseur de véhicule sans texte ni symboles

5 Connectez le câble Ethernet au port ETHERNET. Fixez l'appareil EAP/CAP au support de montage en alignant les repères de flèche. Tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Schéma montrant une lecture de compteur avec une échelle et des flèches directionnelles indiquant une rotation ou une mesure.

■ Option 3 : Montage mural

Suivez les étapes ci-dessous pour monter l'appareil EAP/CAP à l'aide des accessoires fournis :

Vis M3x28 (3 pièces)

Vis autotaraudeuses M3x20 (3 pièces)

1 Si votre câble Ethernet sort du mur, vous pouvez régler le support de montage pour que le câble passe par l'orifice de fixation. Marquez trois points sur le mur et, à l'aide d'une perceuse, préparez trois trous de 6 mm pour les vis.

2 Insérez les chevilles dans les trous de 6 mm.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes.

3 Ensuite, insérez les vis autotaraudeuses. Assurez-vous que les épaulements du support de montage sont à l'extérieur.

Schéma d'un composant mécanique avec des fixations à vis, sans texte ni symboles.

4 Connectez le câble Ethernet au port Ethernet de l'appareil EAP/CAP.

Schéma montrant un assemblage mécanique avec deux composants verticaux et un composant rectangulaire texturé (sans texte ni symboles).

5 Fixez l'appareil EAP/CAP au support de montage en alignant les repères de flèche. Tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

$φ_{φ_φ}$

Alimentation

■ Alimentation via une source d'alimentation ou un PSE

Les appareils EAP/CAP peuvent être alimentés via un PSE (par exemple, un commutateur PoE) ou un chargeur.

Utilisation d'un commutateur PoE tp-link Commutateur PoE

Utilisation d'une source d'alimentation

Source d'alimentation

Alimentation via adaptateur PoE

Si l'appareil est fourni avec un adaptateur PoE, branchez-le à l'aide de l'adaptateur PoE fourni.

Remarque : le produit illustré peut différer de votre produit.

Topologie du réseau

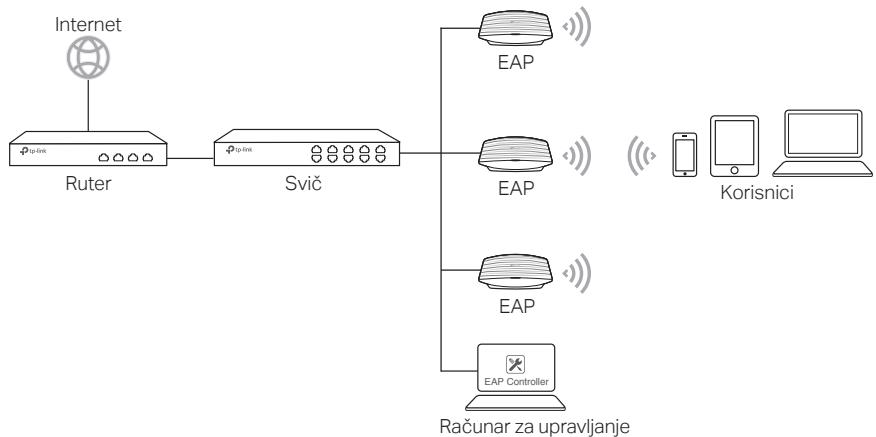

Pour EAP

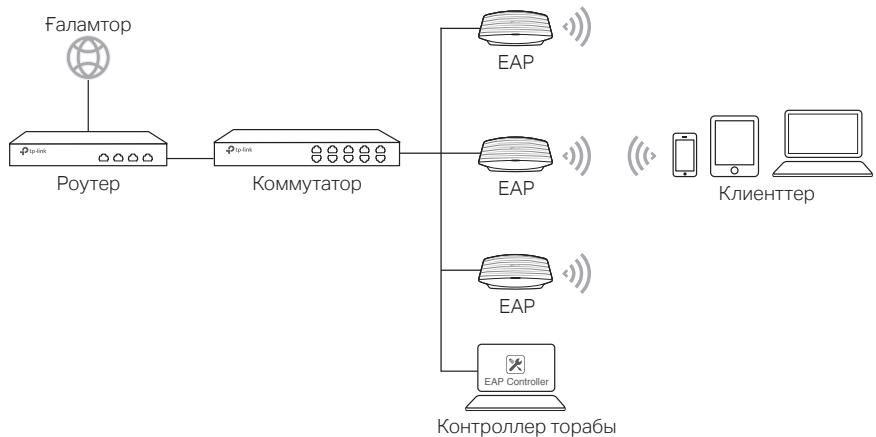

Une topologie de réseau typique pour EAP est illustrée ci-dessous.

Un logiciel de contrôle EAP peut être exécuté sur un ordinateur, qui peut être sur le même sous-réseau ou un sous-réseau différent de celui des EAP, et sert à la gestion centralisée des EAP.

Le logiciel de contrôle est disponible sur notre site Web : http://www.tp-link.com/fr.

Pour CAP (mode AP autonome)

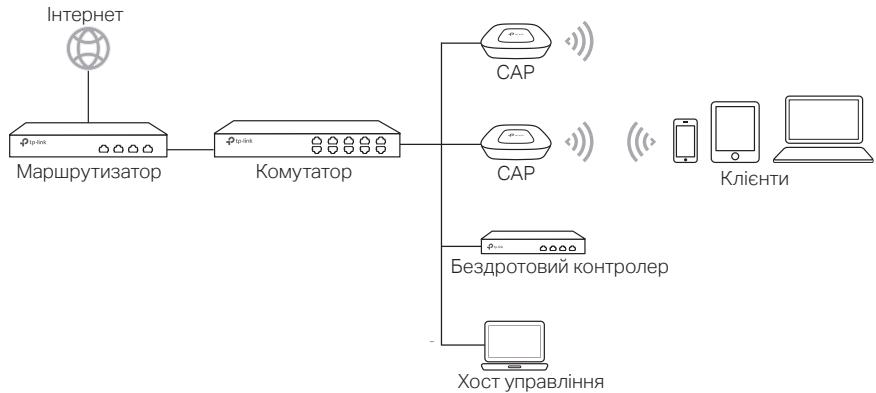

Une topologie de réseau typique pour CAP est illustrée ci-dessous.

Le contrôleur sans fil peut être sur le même sous-réseau ou un sous-réseau différent de celui des CAP. Vous pouvez accéder au contrôleur sans fil via l'unité de contrôle et gérer les appareils de manière centralisée.

Installation

Option 1 : montage sur rail de plafond

Le rail de plafond n'est disponible que pour les produits avec lesquels les accessoires suivants sont fournis. Suivez les étapes ci-dessous pour installer l'EAP/CAP à l'aide des accessoires fournis :

Support de plafond à rail en T TP-LINK CAP1750 - Option 1 : montage sur rail de plafond - 1

Vis M3×6 à tête étoile (5 pièces) TP-LINK CAP1750 - Option 1 : montage sur rail de plafond - 2

1 Placez le support en T pour plafond et poussez la partie mobile vers le rail.

Dessin technique d'un assemblage de support mécanique avec une flèche directionnelle (sans texte ni symboles).

2 Utilisez une vis M3×6 à tête étoile pour fixer le rail en T au rail de plafond.

Dessin technique d'un assemblage de loquet ou de support avec une vis et un écrou (sans texte ni symboles).

3 Fixez le support de montage au rail en T du plafond à l'aide de 4 vis M3×6 à tête étoile.

Schéma d'une machine à coudre avec des pièces étiquetées et un geste de la main indiquant l'opération.

4 Emboîtez l'EAP/CAP sur le support en alignant la flèche (EAP/CAP) avec l'autre flèche (support), puis tournez l'EAP/CAP dans le sens horaire jusqu'à ce qu'il s'enclenche.

Dessin technique d'un assemblage mécanique sans texte ni symboles visibles.

5 Connectez le câble Ethernet au port ETHERNET.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant la règle de la main droite (sans texte ni symboles).

■ Option 2 : Montage au plafond

Suivez les étapes ci-dessous pour installer l'EAP/CAP avec les accessoires fournis :

TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 1

Vis cruciforme M3×30 (3 pièces)

TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 3

1 Retirez du plafond le panneau choisi pour l'installation.

Schéma montrant une grille avec une flèche vers le bas pointant vers un rectangle gris en bas (sans texte ni symboles).

2 Placez le cadre de montage au centre de l'élément de plafond. Marquez les positions des vis pour les trous et un trou pour le câble Ethernet. Percez trois trous de 4 mm pour les vis et un trou de 25 mm pour le câble Ethernet.

Schéma montrant un assemblage mécanique avec des composants étiquetés et un encart agrandi montrant un outil étiqueté X3.

Trou pour le câble Ethernet

3 Fixez le support de montage au panneau de plafond à l'aide des trois vis M3×30 à tête étoile, des rondelles et des écrous à oreilles.

Schéma d'un dispositif mécanique ou électrique avec des composants étiquetés et des flèches directionnelles indiquant le mouvement ou la force.

4 Faites passer le câble Ethernet à travers le trou et remettez l'élément de plafond en place.

Schéma de dessus d'un climatiseur de véhicule sans texte ni symboles.

5 Connectez le câble Ethernet au port ETHERNET. Emboîtez l'EAP/CAP sur le support en alignant la flèche (EAP/CAP) avec l'autre flèche (support), puis tournez l'EAP/CAP jusqu'à ce qu'il s'enclenche.

Dessin au trait simple d'un compteur mural avec une flèche circulaire indiquant la rotation (sans texte ni symboles).

■ Option 3 : Montage mural

Suivez les étapes ci-dessous pour installer l'EAP/CAP à l'aide des accessoires fournis :

Cheville plastique M3×28 (3 pièces) Vis autoperceuse M3×20 (3 pièces)

1. Si le câble Ethernet sort du mur, placez le support de montage à travers le trou de fixation. Marquez l'emplacement des 3 trous, puis percez trois trous de 6 mm de diamètre aux endroits marqués.

2. Insérez les chevilles dans les trous de 6 mm.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes.

3. Fixez le support mural avec les vis autotaraudeuses, en les vissant dans les chevilles en plastique. Assurez-vous que le rail de fixation est situé à l'extérieur.

Schéma d'un composant mécanique avec des fixations à vis, sans texte ni symboles.

4. Connectez le câble Ethernet au port ETHERNET.

Schéma technique montrant un assemblage mécanique avec une plaque verticale et une surface texturée (sans texte ni symboles).

5. Alignez l'EAP/CAP avec le support en utilisant la flèche (EAP/CAP) et l'autre flèche (support), puis faites pivoter l'EAP/CAP jusqu'à ce qu'il s'enclenche.

$φ_{φ_φ}$

Alimentation

■ Alimentation via un dispositif PoE ou une alimentation électrique

Si le produit est livré avec une alimentation électrique, vous pouvez alimenter l'EAP via un dispositif prenant en charge PoE (par exemple, un commutateur PoE) ou un adaptateur secteur.

Via un commutateur PoE tp-link Commutateur PoE

Via l'alimentation électrique

Alimentation électrique

■ Via un adaptateur PoE

Si le produit est livré avec un adaptateur PoE, vous pouvez alimenter l'appareil via l'adaptateur PoE.

Topologie du réseau

■ Pour les appareils EAP

Une topologie de réseau typique pour les appareils EAP est illustrée ci-dessous.

L'ordinateur sur lequel le logiciel de gestion est exécuté peut être dans le même sous-réseau ou dans un sous-réseau différent de celui des points d'accès.

Vous pouvez télécharger le logiciel EAP Controller depuis notre site Web http://www.tp-link.com.

■ Pour les appareils CAP (mode FIT)

Une topologie de réseau typique pour les appareils CAP est illustrée ci-dessous.

L'hôte sert à se connecter au contrôleur sans fil et à gérer ainsi les points d'accès. Le contrôleur peut être dans le même sous-réseau ou dans un sous-réseau différent de celui des points d'accès.

Installation du matériel

■ Option 1 : Montage sur rail de plafond

Clip pour rail de plafond TP-LINK CAP1750 - ■ Option 1 : Montage sur rail de plafond - 1

Vis à tête cylindrique M3x6 (5 pièces) TP-LINK CAP1750 - ■ Option 1 : Montage sur rail de plafond - 2

1 Placez le clip et appuyez sa partie mobile contre la base du rail.

Dessin technique au trait d'un assemblage mécanique avec un support et des trous de montage (sans texte ni symboles).

2 Utilisez une vis à tête cylindrique M3x6 pour fixer le clip au rail.

Dessin technique au trait d'un assemblage de loquet ou de support avec une vis et un écrou (sans texte ni symboles).

3 Fixez le support de montage au clip à l'aide des vis à tête cylindrique M3x6.

Schéma d'assemblage mécanique montrant un mécanisme de serrage sans texte ni symboles.

4 Fixez l'appareil EAP/CAP au support de montage en alignant la FLÈCHE 1 (sur l'appareil EAP/CAP) avec la FLÈCHE 2 (sur le support). Tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Dessin technique au trait d'un assemblage mécanique sans texte ni symboles visibles.

5 Connectez le câble Ethernet au port ETHERNET.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, illustrant la règle de la main droite (sans texte ni symboles).

■ Option 2 : Montage au plafond

Suivez les étapes ci-dessous pour installer l'appareil EAP/CAP à l'aide des accessoires suivants :

Rondelles (3 pièces) TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 1

Vis M3x30 (3 pièces) TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 2

Écrous à oreilles (3 pièces) TP-LINK CAP1750 - ■ Option 2 : Montage au plafond - 3

1 Retirez la plaque de plafond.

Schéma montrant une grille avec une flèche vers le bas pointant vers une zone rectangulaire ombrée (sans texte ni symboles).

2 Placez le support de montage au centre de la plaque de plafond. Marquez les positions des trois trous de montage et du trou pour le câble Ethernet. À l'aide d'un foret approprié, percez trois trous de 4 mm pour les vis et un trou de 25 mm pour le câble Ethernet.

Schéma montrant un assemblage mécanique avec le composant X3 étiqueté et un outil, illustrant probablement un processus de tournage ou de coupe.

Trou pour câble Ethernet

3 Fixez le support de montage à la plaque de plafond à l'aide des vis, des rondelles et des écrous à oreilles.

Schéma d'un dispositif mécanique ou électrique avec des composants étiquetés et des flèches directionnelles indiquant le mouvement ou la force.

4 Faites passer le câble à travers le trou et remettez la plaque de plafond en place.

Schéma de dessus d'un climatiseur de véhicule, sans texte ni symboles.

5 Connectez le câble Ethernet au port ETHERNET. Fixez l'appareil EAP/CAP au support de montage en alignant les flèches. Tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Dessin au trait simple d'un compteur mural avec une flèche circulaire indiquant la rotation (sans texte ni symboles).

■ Option 3 : Montage mural

Suivez les étapes ci-dessous pour installer l'appareil EAP/CAP à l'aide des accessoires suivants :

Chevilles en plastique M3x28 (3 pièces) Vis autotaraudeuses M3x20 (3 pièces)

1 Si votre câble Ethernet est passé derrière un mur, vous pouvez orienter le support de montage de manière à ce que le câble passe par le trou de fixation. Marquez trois points sur le mur et, à l'aide d'une perceuse, préparez trois trous de 6 millimètres pour les vis.

2 Insérez les chevilles en plastique dans les trous de 6 millimètres.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes.

3 Ensuite, vissez les vis autoforeuses dans les chevilles. Assurez-vous que les bras du support sont orientés vers l'extérieur.

Schéma d'un composant mécanique avec des vis de fixation, sans texte ni symboles.

4 Connectez le câble Ethernet au port ETHERNET de l'appareil EAP/CAP.

Schéma technique montrant un assemblage mécanique avec une plaque verticale et un composant rectangulaire texturé (sans texte ni symboles).

5 Fixez l'appareil EAP/CAP au support de montage en alignant les repères de flèche. Tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

$φ_{φ_φ}$

Alimentation

■ Alimentation via un équipement PSE ou une alimentation électrique

Les appareils EAP/CAP sont alimentés via un équipement PSE (par exemple, un commutateur PoE) ou une alimentation électrique.

Avec un commutateur PoE tp-link Commutateur PoE

Avec une alimentation électrique

Alimentation

■ Alimentation via un adaptateur PoE

Si un adaptateur PoE est fourni avec le produit, utilisez-le pour alimenter l'appareil.

Remarque : L'image peut différer de l'appareil réel.

Schéma du réseau

■ Pour le point d'accès EAP

Ниже указана типичная схема сети, в которой используются точки доступа EAP.

Компьютер, на котором используется утилита EAP Controller, применяется для централизованного управления точками доступа EAP и может находиться в одной или разных подсетях с точками доступа EAP.

Вы можете загрузить утилиту EAP Controller с нашего веб-сайта http://www.tp-link.com.

■ Для точки доступа CAP (режим FIT)

Ниже указана типичная схема сети, в которой используются точки доступа CAP.

Wi-Fi контроллер может находиться в одной или разных подсетях с точками доступа CAP. Хост управления применяется для входа в Wi-Fi контроллер для централизованного управления точками доступа CAP.

Установка устройства

■ Метод 1: Установка на потолочные рельсы

Данный метод применяется только для устройств со следующими запасными частями. Следуйте нижеуказанным шагам для монтажа точки доступа EAP/CAP с помощью запасных частей в комплекте:

Т-образная прижимная планка для потолка TP-LINK CAP1750 - ■ Метод 1: Установка на потолочные рельсы - 1

M3×6 Шурупы с полукруглой головкой (5 шт.) TP-LINK CAP1750 - ■ Метод 1: Установка на потолочные рельсы - 2

1 Установите Т-образную прижимную планку для потолка и сдвиньте подвижную деталь в сторону основания планки.

Dessin technique au trait d'un assemblage de support mécanique avec une flèche directionnelle (sans texte ni symboles).

2 Используйте шурупы с полукруглой головкой М3×6 для крепления Т-образной прижимной планки к потолочным рельсам.

Dessin technique d'un ensemble mécanique de loquet ou de support avec une vis et un écrou (sans texte ni symboles)

3 Зафиксируйте крепление к Т-образной прижимной планке с помощью четырёх шурупов с полукруглой головкой М3×6.

Schéma d'une machine à coudre avec des pièces étiquetées et un geste de la main indiquant l'opération.

4 Зафиксируйте устройство к креплению, выравнивая СТРЕЛКУ 1 (на EAP/CAP) со СТРЕЛКОЙ 2 (на креплении), затем поверните устройство по часовой стрелке, до тех пор, пока защёлки не встанут на свои места.

Dessin technique d'un dispositif mécanique avec des trous de montage et des composants internes (sans texte ni symboles)

5. Connectez le câble Ethernet au port ETHERNET.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant la règle de la main droite (sans texte ni symboles)

■ Méthode 2 : Installation au plafond

Suivez les étapes ci-dessous pour monter le point d'accès EAP/CAP à l'aide des pièces fournies :

Rondelles (3 pièces) TP-LINK CAP1750 - ■ Méthode 2 : Installation au plafond - 1

Vis à tête bombée M3×30 (3 pièces) TP-LINK CAP1750 - ■ Méthode 2 : Installation au plafond - 2

Écrous à oreilles (3 pièces) TP-LINK CAP1750 - ■ Méthode 2 : Installation au plafond - 3

1. Retirez le panneau de plafond.

Schéma montrant une grille avec une flèche vers le bas pointant vers une zone rectangulaire ombrée (sans texte ni symboles)

2. Placez le support au centre du panneau de plafond. Marquez la position des trois trous de fixation et le trou pour le câble Ethernet. Choisissez un foret approprié et percez des trous de 4 mm pour les boulons, puis faites un trou de 25 mm pour le câble Ethernet au centre de vos marques.

Orifice pour câble Ethernet

3. Fixez le support sur le panneau de plafond à l'aide de trois vis à tête bombée M3×30, de rondelles et d'écrous à oreilles.

Schéma d'un dispositif mécanique ou électrique avec des composants étiquetés et des flèches directionnelles indiquant le mouvement ou la force.

4. Faites passer le câble Ethernet à travers le trou et remettez le panneau de plafond en place.

Schéma de dessus d'un climatiseur de véhicule sans texte ni symboles

5. Connectez le câble Ethernet au port ETHERNET. Fixez l'appareil au support en alignant la flèche sur l'EAP/CAP avec la flèche sur le support, puis tournez l'appareil dans le sens des aiguilles d'une montre jusqu'à ce que les loquets s'enclenchent.

Schéma montrant une lecture de compteur avec une échelle et des flèches directionnelles indiquant la rotation ou la mesure.

■ Méthode 3 : Installation murale

Suivez les étapes ci-dessous pour monter le point d'accès EAP/CAP à l'aide des pièces fournies :

Chevilles en plastique M3×28 (3 pièces)

Vis autotaraudeuses M3×20 (3 pièces)

1. Si votre câble Ethernet passe à travers le mur, vous pouvez installer le support pour faire passer le câble à travers le trou. Marquez la position des trois trous de fixation. Choisissez un foret approprié et percez trois trous de 6 mm pour les boulons au centre de vos marques.

2. Insérez les chevilles en plastique dans les trous de 6 mm.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes

3. Fixez le support mural en vissant les vis dans les chevilles. Assurez-vous que les supports sont installés avec les ergots vers l'extérieur.

Dessin technique d'un composant mécanique avec des vis et un élément circulaire central, monté sur un mur en briques (sans texte ni symboles)

4. Connectez le câble Ethernet au port ETHERNET de l'appareil.

Schéma technique montrant un assemblage mécanique avec deux composants verticaux et une surface texturée (sans texte ni symboles)

5. Fixez l'appareil au support en alignant la flèche sur l'EAP/CAP avec la flèche sur le support, puis tournez l'appareil dans le sens des aiguilles d'une montre jusqu'à ce que les loquets s'enclenchent.

φ_polar

Mode d'alimentation

■ L'alimentation du point d'accès EAP/CAP peut être assurée par un équipement d'alimentation ou un adaptateur secteur.

Si un adaptateur secteur est inclus, vous pouvez alimenter le point d'accès EAP/CAP via un équipement d'alimentation (par exemple, un commutateur PoE) ou un adaptateur secteur.

Alimentation via un commutateur PoE tp-link Commutateur PoE

Avec un adaptateur secteur

Adaptateur d'alimentation

■ Alimentation via un adaptateur PoE

Si un adaptateur PoE est inclus, vous pouvez alimenter l'appareil via l'adaptateur PoE.

Adaptateur PoE LAN PoE Commutateur 1 (Jusqu'à 100 m) 2 3

Remarque : Les images peuvent différer du produit réel.

Topologie du réseau

■ Pour EAP

Une topologie de réseau typique pour EAP est présentée ci-dessous.

Un ordinateur exécutant l'application EAP Controller, qui peut être dans le même sous-réseau ou dans un autre sous-réseau que les EAP, est utilisé pour administrer centralement les équipements EAP.

Vous pouvez télécharger l'application EAP Controller depuis notre site Web http://www.tp-link.com.

■ Pour CAP (mode FIT)

Voici une topologie de réseau typique avec des équipements CAP.

Le contrôleur sans fil peut être dans le même sous-réseau que les équipements CAP ou dans un autre sous-réseau. Le terminal d'administration est utilisé pour se connecter au contrôleur sans fil afin de gérer centralement les équipements CAP.

Installation matérielle

■ Option 1 : Montage sur rail de faux plafond

La méthode de fixation sur le rail de faux plafond n'est disponible que pour les appareils fournis avec les accessoires suivants. Suivez les étapes ci-dessous pour monter l'EAP/CAP à l'aide des accessoires fournis :

Clip de fixation pour rail de faux plafond TP-LINK CAP1750 - ■ Option 1 : Montage sur rail de faux plafond - 1

Vis M3×6 (5 pièces) TP-LINK CAP1750 - ■ Option 1 : Montage sur rail de faux plafond - 2

1. Positionnez le clip de fixation sur le rail et poussez la partie mobile vers sa base.

Schéma mécanique pur montrant un mécanisme à levier sans texte ni symboles

2. Utilisez une vis M3×6 pour fixer le clip sur le rail du faux plafond.

Dessin technique au trait d'un ensemble de verrou ou de support avec une vis et un écrou (sans texte ni symboles)

3. Fixez le support de montage au clip de fixation à l'aide de quatre vis M3x6.

Schéma d'assemblage mécanique montrant un mécanisme de serrage sans texte ni symboles

4. Fixez l'appareil EAP/CAP au support de montage en alignant la FLÈCHE 1 (sur l'EAP/CAP) avec la FLÈCHE 2 (sur le support de montage), puis tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en place.

Dessin technique au trait d'un assemblage mécanique sans texte ni symboles visibles

5. Connectez le câble réseau au port ETHERNET.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant une règle de la main droite (sans texte ni symboles)

■ Option 2 : Montage sur faux plafond

Respectează pașii de mai jos pentru a instala dispozitivul EAP/CAP folosind accesoriile furnizate:

Șaibe (3 bucăți) TP-LINK CAP1750 - ■ Option 2 : Montage sur faux plafond - 1

Șuruburi M3x30 (3 bucăți) TP-LINK CAP1750 - ■ Option 2 : Montage sur faux plafond - 2

Piulițe fluture (3 bucăți) TP-LINK CAP1750 - ■ Option 2 : Montage sur faux plafond - 3

1. Demontează panoul dorit din tavanul fals.

Schéma montrant une grille avec une flèche vers le bas pointant vers une zone rectangulaire ombrée (sans texte ni symboles)

2. Poziționează suportul de montare în centrul panoului ales. Marchează pozițiile celor trei găuri pentru șuruburi și pentru o gaură necesară cablului de rețea. Cu ajutorul bormașinii realizează trei găuri de 4 mm și o gaură de ~25 mm pentru cablul de rețea.

Schéma montrant un assemblage mécanique avec le composant étiqueté X3 et un outil, illustrant probablement un processus de tournage ou de coupe.

Gaură pentru cablul de rețea

3. Fixează suportul de montare pe panoul de tavan fals folosind trei șuruburi M3x30, trei șaibe și trei piulițe fluture.

Schéma d'un dispositif mécanique ou électrique avec des composants et connexions étiquetés, y compris des vis, des interrupteurs et un geste de la main.

4. Introdu cablul de rețea prin gaură, iar apoi repoziționează panoul în tavan.

Schéma de dessus d'une unité de climatisation de véhicule sans texte ni symboles

5. Conectează cablul de rețea la portul ETHERNET. Atașează dispozitivul EAP/CAP la suportul de montare aliniind săgeata de pe EAP/CAP cu săgeata de pe suportul de montare și apoi rotește EAP/CAP-ul în sensul acelor de ceasornic până când acesta se fixează în poziție.

Schéma montrant une lecture de compteur avec une aiguille et des flèches circulaires indiquant une rotation ou un réglage autour de celle-ci.

■ Opțiunea 3: Montare pe perete

Respectă pașii de mai jos pentru a instala EAP/CAP-ul folosind accesoriile furnizate:

TP-LINK CAP1750 - ■ Opțiunea 3: Montare pe perete - 1

1. În situația în care cablul Ethernet iese din perete, poți poziționa suportul de montare astfel încât să permită trecerea cablului prin orificiul de fixare. Marchează trei poziții pentru șuruburi și realizează 3 găuri cu diametrul de 6 mm.

2. Introduceți diblurile din plastic în găurile de 6 mm din perete.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes.

3. Fixează suportul de montare pe perete înșurubând șuruburile autofiletante în dibluri. Asigură-te că lamelele de prindere de pe suportul de montare sunt în afară.

Schéma d'un composant mécanique avec des fixations à vis, sans texte ni symboles.

4 Connectez le câble réseau au port ETHERNET du dispositif EAP/CAP.

Schéma technique montrant un assemblage mécanique avec une plaque verticale et une surface texturée (sans texte ni symboles).

5 Fixez le dispositif EAP/CAP au support de montage en alignant la flèche sur l'EAP/CAP avec la flèche sur le support de montage, puis faites pivoter l'EAP/CAP jusqu'à ce qu'il se verrouille en position.

TP-LINK CAP1750 - ■ Opțiunea 3: Montare pe perete - 6

Alimentation électrique

■ Alimentation via un dispositif PSE ou avec l'adaptateur d'alimentation

Alimentez l'équipement via un dispositif PSE (Power Sourcing Equipment) tel qu'un switch PoE ou avec l'adaptateur d'alimentation (si le produit est fourni avec un adaptateur d'alimentation).

Via un switch PoE tp-link Switch PoE

En utilisant l'adaptateur d'alimentation

Adaptateur d'alimentation

■ Alimentation via un adaptateur PoE

Si le produit est fourni avec un adaptateur PoE, alimentez le dispositif via l'adaptateur PoE.

Remarque : L'image peut différer du produit réel.

Topologie du réseau

■ Pour EAP

La topologie réseau typique pour EAP est présentée ci-dessous.

Le logiciel EAP Controller s'exécute sur un ordinateur, qui peut être sur le même sous-réseau ou un sous-réseau différent de celui de l'EAP, et est utilisé pour la gestion centralisée des EAP.

Vous pouvez obtenir le logiciel EAP Controller sur le site Web http://www.tp-link.com.

■ Pre CAP (režim FIT)

Typická topológia siete pre CAP je uvedená nižšie.

Bezdrôtová riadiaca jednotka môže byť v rovnakej alebo odlišnej podsieti s CAP. Hostiteľ pre správu sa používa na prihlásenie sa do Wireless Controller jednotky na centrálnu správu CAP.

Inštalácia hardvéru

■ Možnosť 1: Montáž stropných koľajničiek

Montáž stropných koľajničiek sa týka iba zariadení s nasledovným príslušenstvom. Postupujte podľa inštrukcií na inštaláciu EAP/CAP s dodaným príslušenstvom:

Stropná úchytka T-koľajničky TP-LINK CAP1750 - ■ Možnosť 1: Montáž stropných koľajničiek - 1

Skrutky M 3X6 (počet 5) TP-LINK CAP1750 - ■ Možnosť 1: Montáž stropných koľajničiek - 2

1 Umiestnite stropnú úchytku T-koľajničky a zatlačte posuvnú časť smerom k základni koľajničky.

Dessin technique d'un assemblage de loquet ou de support sans texte ni symboles visibles.

2 Použite skrutku M 3X6 na zabezpečenie úchytky T-koľajničky k stropnej koľajničke.

Dessin technique d'un assemblage de loquet ou d'interrupteur (sans texte ni symboles).

3 Pripevnite montážnu konzolu k úchytke stropnej T-koľajničky pomocou skrutiek M 3X6.

Schéma d'un dispositif mécanique avec des boutons de réglage et une main tenant une vis (sans texte ni symboles).

4 Pripevnite EAP/CAP k montážnej konzole tak, že zarovnáte ŠÍPKU 1 (na EAP/CAP) so ŠÍPKOU 2 (na montážnej konzole), potom otočte EAP/CAP v smere hodinových ručičiek, kým nezapadne na svoje miesto.

Dessin technique d'un assemblage mécanique sans texte ni symboles visibles.

5 Pripojte ethernetový kábel k ETHERNETOVÉMU konektoru.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant une règle de la main droite (sans texte ni symboles).

■ Možnosť 2: Montáž na strop

Postupujte podľa inštrukcií na inštaláciu EAP/CAP s dodaným príslušenstvom:

Rondelles (quantité : 3) TP-LINK CAP1750 - ■ Možnosť 2: Montáž na strop - 1

Vis M 3×30 (quantité : 3) TP-LINK CAP1750 - ■ Možnosť 2: Montáž na strop - 2

Écrous à oreilles (quantité : 3) TP-LINK CAP1750 - ■ Možnosť 2: Montáž na strop - 3

1 Retirez la plaque de plafond.

Schéma montrant une grille avec une flèche vers le bas pointant vers un rectangle gris en bas (sans texte ni symboles).

2 Placez le support de montage au centre de la plaque de plafond. Marquez les trois positions pour les trous de vis et la position du trou pour le câble Ethernet. Percez trois trous de 4 mm pour les vis et un trou de 25 mm pour le câble Ethernet aux positions marquées.

Schéma technique montrant un assemblage mécanique avec un composant étiqueté X3 et un outil, illustrant probablement un processus de coupe ou d'usinage.

Trou pour le câble Ethernet

3 Fixez le support de montage à la plaque de plafond à l'aide des trois vis M 3×30, des rondelles et des écrous à oreilles.

Schéma d'un dispositif mécanique ou électrique avec des composants et connexions étiquetés, y compris des vis, des interrupteurs et un geste de la main.

4 Faites passer le câble Ethernet à travers le trou et remettez la plaque de plafond en place.

Schéma de dessus d'un climatiseur de véhicule sans texte ni symboles.

5 Connectez le câble Ethernet au connecteur ETHERNET. Fixez l'EAP/CAP au support de montage en alignant la marque de flèche sur l'EAP/CAP avec la marque de flèche sur le support de montage, puis tournez l'EAP/CAP jusqu'à ce qu'il s'enclenche.

Schéma montrant une lecture de compteur avec une échelle et des flèches directionnelles indiquant la rotation ou la mesure.

■ Option 3 : Montage mural

Suivez les instructions pour installer l'EAP/CAP avec les accessoires fournis :

TP-LINK CAP1750 - ■ Option 3 : Montage mural - 1

Chevilles murales en plastique M 3×28 (quantité : 3)

TP-LINK CAP1750 - ■ Option 3 : Montage mural - 2

Vis autotaraudeuses M 3×20 (quantité : 3)

1 Si vous faites passer le câble Ethernet à travers le mur, vous pouvez positionner le support de montage pour vous assurer que le câble passe à travers le trou de montage. Marquez les trois positions pour les trous de vis, puis percez trois trous de 6 mm de diamètre aux positions marquées.

2 Insérez les chevilles murales en plastique dans les trous de 6 mm.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes.

3 Fixez le support de montage au mur en insérant les vis autotaraudeuses dans les ancrages. Assurez-vous que les supports du support de montage sont à l'extérieur.

Schéma d'un composant mécanique avec des fixations à vis, sans texte ni symboles.

4 Connectez le câble Ethernet au connecteur ETHERNET sur l'EAP/CAP.

Schéma technique montrant un assemblage mécanique avec une plaque verticale et une surface texturée (sans texte ni symboles).

5 Fixez l'EAP/CAP au support de montage en alignant la marque de flèche sur l'EAP/CAP avec celle du support de montage, puis tournez l'EAP/CAP jusqu'à ce qu'il s'enclenche.

$φ_{φ_φ}$

Source d'alimentation

■ Alimentation via un équipement PSE ou un adaptateur secteur

Si le produit a été fourni avec un adaptateur secteur, alimentez l'appareil via un équipement PSE (comme un commutateur PoE) ou un adaptateur secteur.

Via un commutateur PoE tp-link Commutateur PoE

Via un adaptateur secteur

Adaptateur réseau

■ Alimentation via un adaptateur POE

Si le produit a été fourni avec un adaptateur POE, alimentez l'appareil via l'adaptateur POE.

Remarque : l'image peut différer du produit réel.

Topologie du réseau

■ Pour EAP

La topologie de réseau typique pour EAP est illustrée ci-dessous.

Un ordinateur sur lequel est installé le logiciel de gestion et qui se trouve dans le même domaine ou un domaine différent de celui de l'AP est utilisé pour la gestion centralisée des EAP.

Program za upravljanje EAP-om možete preuzeti sa naše internet stranice http://www.tp-link.com.

■ Za CAP (FIT režim)

Uobičajena topologija mreže za CAP je prikazana ispod.

Bežični kontroler može biti u istom ili različitom domenu od CAP-a. Računar za upravljanje se koristi za pristup bežičnom kontroleru da bi bežično upravljao CAP-ovima.

Instaliranje opreme

■ Opcija 1: montaža plafonske šine

Montaža plafonske šine je samo za uređaje sa sledećom pratećom opremom. Pratite korake ispod da biste instalirali EAP/CAP sa pratećom opremom:

Plafonska spojnica T-šine TP-LINK CAP1750 - ■ Opcija 1: montaža plafonske šine - 1

M3x6 šraf sa zaobljenom glavom (5 kom.) TP-LINK CAP1750 - ■ Opcija 1: montaža plafonske šine - 2

1 Postavite plafonsku spojnicu T-šine i pogurajte pomerljivi deo ka osnovi šine.

Dessin technique au trait d'un assemblage mécanique avec un support et une patte de fixation (sans texte ni symboles).

2 Upotrebite M3x6 šrafove sa zaobljenom glavom da pričvrstite spojnicu za plafonsku šinu.

Dessin technique au trait d'un assemblage mécanique de loquet ou d'interrupteur (sans texte ni symboles).

3 Zakačite montažni nosač na plafonsku spojnicu pomoću M3x6 šrafova sa zaobljenom glavom.

Schéma d'un dispositif mécanique avec des boutons de réglage et une main tenant une vis (sans texte ni symboles).

4 Zakačite EAP/CAP na montažni nosač tako što ćete poravnati STRELICU 1 (na EAP/CAP-u) i STRELICU 2 (na montažnom nosaču), a zatim zaokrenite EAP/CAP u smeru kazaljke dok ne sklizne u ležište.

Dessin technique au trait d'un assemblage mécanique sans texte ni symboles visibles.

5 Povežite mrežni kabl u Ethernet port.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant la règle de la main droite (sans texte ni symboles).

■ Opcija 2: montaža na plafon

Suivez les étapes ci-dessous pour installer l'EAP/CAP avec l'équipement fourni :

Rondelles (3 pièces) TP-LINK CAP1750 - ■ Opcija 2: montaža na plafon - 1

Vis à tête bombée M3x30 (3 pièces) TP-LINK CAP1750 - ■ Opcija 2: montaža na plafon - 2

Écrous papillon (3 pièces) TP-LINK CAP1750 - ■ Opcija 2: montaža na plafon - 3

1 Retirez la plaque du faux plafond.

Schéma montrant une grille avec une flèche vers le bas pointant vers un rectangle gris (sans texte ni symboles).

2 Placez le support de montage au centre de la plaque du plafond. Marquez les trois positions des trous de vis et le trou pour le passage du câble réseau. Percez trois trous de 4 mm de diamètre pour les vis et un de 25 mm pour le câble réseau aux positions marquées.

Schéma technique montrant un assemblage mécanique avec un composant étiqueté X3 et un outil, illustrant probablement un processus de coupe ou d'usinage.

Trou pour le câble réseau

3 Fixez le support de montage à la plaque du plafond à l'aide des trois vis à tête bombée M3x30, des rondelles et des écrous papillon.

Schéma d'un dispositif mécanique ou électrique avec des composants étiquetés et des flèches directionnelles indiquant le mouvement ou la force.

4 Faites passer le câble réseau à travers le trou, puis remettez la plaque du faux plafond en place.

Schéma de dessus d'un climatiseur de véhicule, sans texte ni symboles.

5 Connectez le câble réseau au port Ethernet. Accrochez l'EAP/CAP au support de montage en alignant la FLÈCHE 1 (sur l'EAP/CAP) et la FLÈCHE 2 (sur le support de montage), puis tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Dessin au trait simple d'un compteur mural avec une flèche circulaire indiquant la rotation (sans texte ni symboles).

■ Option 3 : montage mural

Suivez les étapes ci-dessous pour installer l'EAP/CAP avec l'équipement fourni :

Chevilles en plastique M3x28 (3 pièces) TP-LINK CAP1750 - ■ Option 3 : montage mural - 1

Vis autotaraudeuses M3x20 (3 pièces) TP-LINK CAP1750 - ■ Option 3 : montage mural - 2

1 Si le câble réseau sort du mur, vous pouvez positionner le support de montage de manière à ce que le câble passe à travers le trou de fixation. Marquez les trois positions des trous de vis, puis percez trois trous de 6 mm de diamètre aux positions marquées.

2 Insérez les chevilles en plastique dans les trous de 6 mm.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes.

3 Fixez le support de montage au mur en vissant les vis dans les chevilles. Veillez à ce que les parties pliées du support soient à l'extérieur.

Schéma d'un composant mécanique avec des fixations à vis, sans texte ni symboles.

4 Connectez le câble réseau au port Ethernet de l'EAP/CAP.

Schéma technique montrant un assemblage mécanique avec un composant vertical et une surface texturée (sans texte ni symboles).

5 Accrochez l'EAP/CAP au support de montage en alignant la FLÈCHE 1 (sur l'EAP/CAP) et la FLÈCHE 2 (sur le support de montage), puis tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

$φ_{φ_φ}$

Alimentation

■ Alimentation via un équipement PSE ou un adaptateur secteur

Si un adaptateur secteur est fourni avec le produit, alimentez l'appareil via un équipement PSE (tel qu'un commutateur PoE) ou à l'aide de l'adaptateur secteur.

Via un commutateur PoE tp-link Commutateur PoE

Via l'adaptateur secteur

Adaptateur secteur

■ Alimentation via un adaptateur PoE

Si un adaptateur PoE est fourni avec le produit, alimentez l'appareil via l'adaptateur PoE.

Attention : le produit réel peut différer de l'image.

Topologie du réseau

■ Pour EAP

La topologie de réseau typique pour l'EAP est présentée ci-dessous.

Un ordinateur, sur lequel est installé le logiciel du contrôleur EAP, qui peut se trouver dans le même sous-réseau ou dans un autre sous-réseau que les points d'accès, est utilisé pour la gestion centralisée des points d'accès.

Vous pouvez télécharger le logiciel du contrôleur EAP depuis notre site Web : http://www.tp-link.com.

■ Pour CAP (mode FIT)

Voici une topologie de réseau typique pour les CAP.

Le contrôleur sans fil peut se trouver dans le même sous-réseau ou dans des sous-réseaux différents que les points d'accès. L'hôte de gestion est utilisé pour se connecter au contrôleur sans fil afin de gérer centralement les points d'accès.

Installation du matériel

■ Option 1 : Installation sur rail de plafond

Suivez les étapes suivantes pour installer votre point d'accès EAP/CAP à l'aide des accessoires suivants. Ce type d'installation ne convient qu'aux appareils fournis avec les accessoires correspondants :

Support de fixation en T pour installation au plafond TP-LINK CAP1750 - ■ Option 1 : Installation sur rail de plafond - 1

Vis à tête plate M3x6 (5 pièces) TP-LINK CAP1750 - ■ Option 1 : Installation sur rail de plafond - 2

1. Placez le support de fixation en T et poussez la partie mobile du mécanisme le long de la base du support.

Dessin technique au trait d'un assemblage mécanique avec un support et une patte de fixation (sans texte ni symboles).

2. Utilisez la vis M3x6 pour fixer le support de fixation en T sur le rail de plafond.

Dessin technique au trait d'un assemblage de loquet ou de support avec une vis et un écrou (sans texte ni symboles).

3. Fixez le support de montage au support de fixation en T à l'aide des vis M3x6.

Schéma d'un dispositif mécanique avec des vis et une poignée, sans texte ni symboles.

4. Fixez l'EAP/CAP au support de montage en alignant la FLÈCHE 1 (sur l'EAP/CAP) avec la FLÈCHE 2 (sur le support), puis tournez le point d'accès dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.

Dessin technique au trait d'un assemblage mécanique sans texte ni symboles visibles.

5. Connectez le câble Ethernet au port ETHERNET.

Schéma d'un dispositif mécanique avec une poignée et des composants internes, montrant la règle de la main droite (sans texte ni symboles).

■ Option 2 : Installation au plafond

Suivez les étapes ci-dessous pour installer votre point d'accès EAP/CAP à l'aide des accessoires suivants :

Rondelles (3 pièces) TP-LINK CAP1750 - ■ Option 2 : Installation au plafond - 1

Vis à tête plate M3x30 (3 pièces) TP-LINK CAP1750 - ■ Option 2 : Installation au plafond - 2

Écrous à embase (3 pièces) TP-LINK CAP1750 - ■ Option 2 : Installation au plafond - 3

1 Retirez la dalle de plafond.

Schéma montrant une grille avec une flèche vers le bas pointant vers une zone rectangulaire ombrée (sans texte ni symboles).

2 Placez le support de fixation au centre de la dalle de plafond. Marquez l'emplacement des trois trous de vis et du trou pour le câble Ethernet. Percez trois trous de 4 mm pour les vis et un trou de 25 mm pour le câble Ethernet.

Schéma technique montrant un assemblage mécanique avec un encart agrandi étiqueté X3, illustrant probablement un processus de coupe ou de dissection.

Trou pour câble Ethernet

3 Fixez le support de fixation à l'aide des vis à tête plate M3x30, des rondelles et des écrous à embase.

Schéma d'un dispositif mécanique ou électrique avec des composants et connexions étiquetés, y compris des vis, des interrupteurs et un geste de la main.

4 Faites passer le câble Ethernet à travers le trou et remettez la dalle de plafond en place.

Schéma de dessus d'un climatiseur de véhicule sans texte ni symboles.

5 Connectez le câble Ethernet au port ETHERNET. Fixez l'EAP/CAP au support de fixation en alignant la flèche sur l'EAP/CAP avec la flèche sur le support, puis tournez l'EAP/CAP dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche et soit verrouillé.

Schéma montrant une lecture de compteur avec une échelle et des flèches directionnelles indiquant une rotation ou une mesure.

■ Option 3 : Installation murale

Suivez les étapes ci-dessous pour installer l'EAP/CAP à l'aide des accessoires suivants :

Ancrages muraux en plastique M3x28 (3 pièces)

Vis autotaraudeuses M3x20 (3 pièces)

1 Si votre câble Ethernet passe à travers le mur, vous pouvez positionner le support de manière à faire passer le câble à travers son orifice. Marquez l'emplacement des trois trous pour le support, puis percez trois trous de 6 mm aux endroits marqués.

2 Insérez les chevilles en plastique dans les trous de 6 mm.

Schéma simple montrant trois objets cylindriques avec des symboles de croix, sans texte ni étiquettes.

3 Fixez le support au mur en vissant les vis dans les chevilles en plastique. Assurez-vous que les fixations sont installées avec les ergots vers l'extérieur.

Schéma d'un composant mécanique avec des fixations à vis, sans texte ni symboles.

4 Connectez le câble Ethernet au port ETHERNET.

Schéma montrant un assemblage mécanique avec deux barres verticales et un composant rectangulaire texturé (sans texte ni symboles).

5 Installez et fixez l'EAR/CAP sur le support en alignant les flèches sur l'EAR/CAP et le support, puis tournez l'EAR/CAP jusqu'à ce qu'elle se verrouille en place.

$φ_{φ_φ}$

Alimentation

■ Alimentation via un équipement PSE ou un adaptateur secteur

Si l'appareil est fourni avec un adaptateur secteur, l'EAR/CAP peut être alimenté à l'aide d'un équipement d'alimentation (par exemple, un commutateur PoE) ou d'un adaptateur secteur.

Alimentation via un commutateur PoE tp-link Commutateur PoE

À l'aide de l'adaptateur secteur

Adaptateur d'alimentation

■ Alimentation via un adaptateur PoE

Si l'appareil est fourni avec un adaptateur PoE, l'EAR/CAP peut être alimenté via l'adaptateur PoE.

N'utilisez que les chargeurs recommandés.
N'utilisez pas l'appareil là où les appareils sans fil sont interdits.
L'adaptateur doit être installé à proximité de l'équipement et doit être facilement accessible.

Veuillez lire et suivre les consignes de sécurité ci-dessus lors de l'utilisation de l'appareil. Nous ne pouvons pas garantir qu'aucun accident ou dommage ne se produira en cas d'utilisation inappropriée de l'appareil. Veuillez utiliser ce produit avec précaution et à vos propres risques.

Bulgare

Consignes de sécurité

Tenez l'appareil à l'écart de l'eau, du feu, de l'humidité ou d'un environnement chaud.
Ne tentez pas de démonter, réparer ou modifier l'appareil.
N'utilisez pas un chargeur ou un câble USB endommagé pour charger l'appareil.
N'utilisez que les chargeurs recommandés.
N'utilisez pas l'appareil là où l'utilisation d'appareils sans fil est interdite.
L'adaptateur doit être installé à proximité de l'équipement et doit être facilement accessible.

Tchèque

Informations de sécurité

N'exposez pas l'appareil à l'eau, au feu, à l'humidité ou à un environnement chaud.
Ne tentez pas de démonter, réparer ou modifier l'appareil.
N'utilisez pas un chargeur ou un câble USB endommagé pour charger l'appareil.
N'utilisez pas d'autres chargeurs que ceux recommandés.
N'utilisez pas l'appareil dans les endroits où l'utilisation d'appareils sans fil est interdite.
L'adaptateur doit être installé à proximité de l'appareil et être facilement accessible.

Veuillez lire et suivre les informations de sécurité mentionnées ci-dessus lors de l'utilisation de l'appareil. Nous ne pouvons pas garantir l'absence d'accidents ou de dommages en cas d'utilisation incorrecte de l'appareil. Veuillez utiliser cet appareil avec précaution et à vos propres risques.

Kazakh

Informations de sécurité

• Tenez l'équipement à l'écart de l'eau, du feu, de l'humidité et des environnements chauds. • Ne tentez pas de démonter, réparer ou modifier l'équipement. - N'utilisez pas un chargeur ou un câble USB endommagé pour charger l'équipement. - N'utilisez pas d'autres chargeurs que ceux recommandés. - N'utilisez pas l'équipement dans les endroits où l'utilisation d'appareils sans fil est interdite.

- L'adaptateur doit être installé à proximité de l'appareil et être facilement accessible.

Veuillez lire et suivre les informations de sécurité mentionnées ci-dessus lors de l'utilisation de l'équipement. Nous ne pouvons pas garantir l'absence d'accidents ou de dommages en cas d'utilisation inappropriée de l'équipement. Veuillez utiliser cet équipement avec précaution, ou à vos propres risques.

Lituanien

Précautions

Gardez l'appareil aussi loin que possible de l'eau, du feu, de l'humidité et des surfaces chaudes.
Il est interdit de démonter, modifier ou tenter de réparer l'appareil soi-même.
Il est interdit de tenter de charger l'appareil avec un chargeur ou un câble USB défectueux.
Veuillez utiliser uniquement le chargeur recommandé.
N'utilisez pas l'appareil dans les endroits où les appareils sans fil sont interdits.
L'appareil doit être proche de l'équipement et facilement accessible.

Prenez connaissance des précautions et respectez-les lors de l'utilisation de cet appareil. Nous ne pouvons pas garantir que le produit ne sera pas endommagé en cas de mauvaise utilisation. Utilisez l'appareil avec précaution et à vos propres risques.

Hongrois

Informations de sécurité

Tenez l'appareil à l'écart de l'eau, du feu, de l'humidité ou d'un environnement chaud !
Ne tentez pas de démonter, réparer ou modifier l'appareil !
N'utilisez pas un chargeur ou un câble USB endommagé pour charger l'appareil !
N'utilisez pas d'autre chargeur que celui recommandé pour l'appareil !
N'utilisez pas l'appareil dans un endroit où cela n'est pas autorisé !
Placez l'adaptateur près de l'appareil et dans un endroit facilement accessible. Veuillez lire et suivre les informations de sécurité ci-dessus lors de l'utilisation de l'appareil. Le non-respect des consignes et une utilisation différente de celle décrite ci-dessus peuvent provoquer un accident ou des dommages, pour lesquels nous déclinons toute responsabilité. Veuillez utiliser l'appareil avec prudence et à vos propres risques.

Polonais

Consignes de sécurité

Tenez l'appareil à l'écart de l'eau, du feu, de l'humidité et des températures élevées.
Ne démontez pas, ne réparez pas et ne modifiez pas l'appareil vous-même.
N'utilisez pas un chargeur ou un câble USB endommagé pour charger l'appareil.
N'utilisez pas de chargeurs autres que ceux recommandés.
N'utilisez pas l'appareil dans les endroits où les appareils sans fil sont interdits.
L'appareil doit être placé à proximité de l'équipement qui l'utilise et dans un endroit facilement accessible à l'utilisateur.

Prenez connaissance des précautions ci-dessus et respectez-les lors de l'utilisation de l'appareil. Nous ne pouvons pas garantir que le produit ne sera pas endommagé en cas d'utilisation incorrecte. Utilisez l'appareil avec prudence et à vos propres risques.

Russe

pour une utilisation en toute sécurité

- Pour un fonctionnement sûr des appareils, ils doivent être installés et utilisés conformément aux instructions fournies et aux règles de sécurité généralement acceptées.

Prenez connaissance de tous les avertissements figurant sur l'étiquetage de l'appareil, dans les instructions d'utilisation et dans le certificat de garantie, afin d'éviter toute utilisation incorrecte pouvant entraîner une panne de l'appareil, ainsi que pour éviter tout risque de choc électrique.
Le fabricant se réserve le droit de modifier ce document sans préavis.

Informations sur les restrictions d'utilisation en fonction de la destination pour les zones résidentielles, commerciales et industrielles

- L'équipement est destiné à être utilisé dans les zones résidentielles, commerciales et industrielles sans exposition à des facteurs de production dangereux et nocifs.

Règles et conditions d'installation du dispositif technique, de son raccordement au réseau électrique et à d'autres dispositifs techniques, de démarrage, de réglage et de mise en service

- L'appareil doit être installé et utilisé conformément aux instructions décrites dans le manuel d'installation et d'utilisation de l'équipement.

Règles et conditions de stockage, de transport, de vente et d'élimination

Humidité de l'air en fonctionnement : 10 % - 90 %, sans condensation. Humidité de l'air en stockage : 5 % - 90 %, sans condensation. Température de fonctionnement : 0 °C à 40 °C.
Température admissible pour l'équipement utilisé à l'extérieur, si prévu par les paramètres de l'équipement : -30 °C à 70 °C.
Température de stockage : -40 °C à 70 °C.
L'équipement doit être stocké dans un local, dans son emballage d'origine.
Le transport de l'équipement doit être effectué dans son emballage d'origine, dans des véhicules couverts, par tout moyen de transport. • Pour éviter de nuire à l'environnement, il est nécessaire de séparer l'appareil des déchets ménagers et de l'éliminer de la manière la plus sûre possible, par exemple en le déposant dans des points de collecte spéciaux. Renseignez-vous sur la procédure de mise au rebut de l'équipement dans votre région.

Informations sur les mesures à prendre en cas de détection d'un dysfonctionnement du dispositif technique

• En cas de dysfonctionnement de l'appareil, contactez le vendeur auprès duquel le produit a été acheté. Le produit doit être retourné au vendeur dans son emballage d'origine et avec tous ses accessoires.

Si une réparation sous garantie est nécessaire, vous pouvez contacter les centres de service agréés de TP-Link.

N'utilisez pas d'alimentateur électrique ou de câble USB endommagé pour alimenter l'équipement.
N'utilisez que les alimentateurs recommandés.
N'utilisez pas l'équipement dans des endroits où les appareils sans fil ne sont pas autorisés.
L'adaptateur doit être installé à proximité de l'équipement et être facilement accessible. Veuillez lire et respecter les consignes de sécurité ci-dessus lors de l'utilisation de l'équipement. Nous ne pouvons pas garantir qu'aucun accident ou dommage ne surviendra en raison d'une utilisation inappropriée de l'équipement. Veuillez utiliser ce produit avec précaution et à vos propres risques.

Informations de sécurité

Maintenez l'appareil à une distance sûre de l'eau, du feu, de l'humidité ou d'un environnement chaud.
Ne tentez pas de démonter, réparer ou modifier l'appareil.
N'utilisez pas de chargeur ou de câbles USB endommagés pour charger l'appareil.
N'utilisez aucun autre mode de charge que ceux recommandés.
N'utilisez pas l'appareil dans des endroits où l'utilisation d'appareils sans fil n'est pas autorisée.
L'adaptateur doit être installé à proximité de l'appareil de manière à être facilement accessible.

Lors de l'utilisation de l'appareil, respectez les instructions ci-dessus. En cas d'utilisation incorrecte de l'appareil, nous ne pouvons pas garantir qu'aucune blessure ou dommage ne se produira. Manipulez ce produit avec précaution et utilisez-le à vos propres risques.

Informations de sécurité

Ne tenez pas l'appareil à proximité de l'eau, du feu, d'un endroit humide ou chaud.
Ne tentez pas de démonter, réparer ou modifier l'appareil.
N'utilisez pas un chargeur endommagé ou un câble USB endommagé pour charger l'appareil.
N'utilisez aucun autre chargeur que celui recommandé.
N'utilisez pas l'appareil dans les endroits où l'utilisation d'appareils sans fil est interdite.
L'adaptateur doit être placé près de l'équipement et doit être facilement accessible.

Veuillez lire et respecter les informations de sécurité ci-dessus lors de l'utilisation de l'appareil. En cas d'utilisation incorrecte de l'appareil, des accidents ou des dommages peuvent survenir. Veuillez utiliser cet appareil avec précaution et l'utiliser à vos propres risques.

Ukrainien

Informations de sécurité

Précautions générales

Mémorisez et respectez toutes les instructions de sécurité et d'utilisation fournies avec l'équipement.
Pour réduire le risque de blessures corporelles, de choc électrique, d'incendie et de dommages à l'équipement, respectez toutes les précautions fournies dans ce document. • Respectez tous les avertissements et mises en garde apposés sur l'équipement et expliqués dans la documentation d'accompagnement de l'équipement.

État de la salle des machines

Cet équipement est destiné à être utilisé uniquement dans une salle matérielle ou informatique. L'opérateur ne doit effectuer aucune action ou manipulation sur l'équipement installé. • Assurez-vous que la zone où l'équipement est installé dispose d'une ventilation et d'un contrôle climatique adéquats. • Assurez-vous que la tension et la fréquence de la source d'alimentation correspondent aux valeurs des caractéristiques électriques de l'équipement.
N'installez pas l'équipement à l'intérieur ou à proximité d'une chambre de ventilation, d'un conduit d'air, d'un radiateur ou d'un chauffage. • Cet équipement est interdit d'utilisation dans des endroits à humidité élevée.

Cartes PCIe Express

• Les produits TP-LINK sont compatibles avec toutes les cartes PCIe qui ont été testées et

vendues par TP-LINK conformément aux spécifications PCI-SIG. TP-LINK décline toute responsabilité en cas d'utilisation de cartes PCIe non testées par TP-LINK ou achetées ailleurs.

Châssis

Ne pas obstruer ou couvrir les ouvertures de l'équipement.
Ne pas insérer d'objets dans l'équipement. Une tension dangereuse peut être présente. Les objets étrangers peuvent provoquer un court-circuit et entraîner un incendie, une électrocution ou des dommages à l'équipement.
Soulevez l'équipement à deux mains, en fléchissant les genoux.

Câbles d'alimentation

• Utilisez uniquement les câbles et blocs d'alimentation fournis avec l'équipement. Le câble d'alimentation doit être certifié conformément aux exigences de la CEI 60227 et porter les marquages H03 VV-F ou H03 VVH2-F (pour les équipements de masse ne dépassant pas 3 kg), ou H05 VV-F ou H05 VVH2-F2 (pour les équipements de masse supérieure à 3 kg). Le câble doit être conçu pour être utilisé avec des conducteurs d'une section d'au moins 0,75 mm² (pour un courant nominal jusqu'à 10 A) ou 1 mm² (pour un courant nominal de 10 à 16 A), ou plus. La longueur du câble ne doit pas dépasser 2 m. - Branchez le câble d'alimentation sur une prise électrique mise à la terre, à laquelle vous avez toujours accès. • Lors du travail avec des appareils électriques en Europe, le conducteur vert/jaune du câble d'alimentation doit être mis à la terre. Un conducteur vert/jaune non mis à la terre peut entraîner une électrocution en raison de courants de fuite élevés. - Ne placez pas d'objets sur le câble d'alimentation secteur. Disposez-les de manière à ce que personne ne puisse marcher dessus ou trébucher. - Ne tirez pas sur le câble d'alimentation. Pour débrancher l'équipement de la prise électrique, saisissez uniquement la fiche du câble.

!!! Avertissement. Le raccordement électrique doit être effectué par un électricien qualifié conformément aux règles nationales d'exploitation des équipements électriques.

Modifications de l'équipement

- Ne pas apporter de modifications mécaniques au système. TP-LINK décline toute responsabilité quant à la conformité de l'équipement modifié aux exigences réglementaires de TP-LINK.

Réparation et entretien de l'équipement

• L'installation de composants internes supplémentaires, ainsi que la maintenance planifiée de cet équipement, doivent être effectuées par des personnes bien familiarisées avec les méthodes, les procédures, les précautions et les dangers associés à un équipement présentant des niveaux de tension dangereux. - Ne dépassez pas la catégorie de complexité de réparation indiquée dans la documentation du produit. Une réparation incorrecte peut entraîner un danger pour la sécurité. • Avant de retirer les capots et de commencer à travailler sur les composants internes, retirez toutes les montres, bagues ou bijoux pendants. - N'utilisez pas d'outils conducteurs qui pourraient provoquer un court-circuit sur des pièces sous tension. - Portez des gants lors du retrait ou du remplacement de composants internes, car ils peuvent être chauds. - Si l'équipement est endommagé et nécessite une maintenance, débranchez-le de l'alimentation secteur et contactez un représentant agréé de la société de maintenance. Exemples de dommages nécessitant une maintenance :

Endommagement du cordon d'alimentation, de la rallonge ou de la fiche ;
Exposition de l'équipement à la pluie ou à un liquide, ou introduction d'un corps étranger dans le produit ;
Chute ou endommagement de l'équipement ;

- Fonctionnement anormal de l'équipement malgré le respect des instructions d'utilisation.

!!! Avertissement. Pour réduire le risque de choc électrique, débranchez tous les cordons d'alimentation avant de commencer la maintenance de l'équipement.

Dispositifs laser

Évitez toute exposition directe au faisceau laser. N'ouvrez pas le boîtier du dispositif laser. N'utilisez pas les commandes, n'effectuez pas de réglages et ne suivez pas les procédures avec le dispositif laser. Il n'y a aucun composant réparable par l'utilisateur à l'intérieur.
La réparation du dispositif laser ne peut être effectuée que par des techniciens de maintenance agréés.

Température ambiante de fonctionnement élevée

- Si l'équipement est installé dans un rack fermé ou un rack composé de plusieurs éléments, la température ambiante de fonctionnement à l'intérieur du rack peut être supérieure à la température ambiante de la pièce. Par conséquent, il convient d'envisager d'installer l'équipement dans un environnement où la température ne dépasse pas la température maximale de fonctionnement ambiante (TMA) spécifiée par le fabricant.

Flux d'air réduit

- L'installation de l'équipement dans un rack doit être effectuée de manière à ce que le volume de flux d'air nécessaire au fonctionnement sûr de l'équipement ne soit pas réduit.

Charge mécanique

- L'installation de l'équipement dans un rack doit être effectuée de manière à prévenir toute situation dangereuse en cas de charge mécanique inégale.

Surcharge du circuit électrique

- Lors du branchement de l'équipement au réseau d'alimentation, tenez compte du fait que la surcharge des circuits peut être supérieure à celle pour laquelle la protection est conçue. Pour résoudre ce problème, prenez en compte la puissance nominale de l'équipement, indiquée dans la documentation de l'équipement.

Source d'alimentation de secours

- Pour garantir une source d'alimentation de secours fiable, connectez chaque fil à un circuit de courant alternatif séparé. Les connexions de chaque fil doivent être correctement mises à la terre.

Mise à la terre fiable

- Assurez une mise à la terre fiable pour l'équipement que vous installez dans le rack. Portez une attention particulière aux connexions des fils d'alimentation qui ne sont pas directement connectés au circuit de dérivation (par exemple, l'utilisation de rallonges).

!!! AVERTISSEMENT. Avant de mettre l'équipement sous tension, effectuez la mise à la terre du châssis de l'équipement. Utilisez un fil de terre avec une isolation jaune et verte, et la section transversale du conducteur doit être supérieure à 0,75 mm² ou 18 AWG.

TP-Link déclare par la présente que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration de conformité UE originale peut être consultée à l'adresse http://www.tp-link.com/en/ce.

TP-Link déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration de conformité UE originale peut être consultée à l'adresse http://www.tp-link.com/en/ce.

TP-Link déclare par la présente que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration UE de conformité originale est disponible à l'adresse http://www.tp-link.com/en/ce.

TP-Link déclare que l'équipement fourni est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration UE de conformité originale est disponible à l'adresse http://www.tp-link.com/en/ce.

TP-Link déclare que cet appareil est conforme aux exigences essentielles et aux autres conditions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration UE de conformité originale est disponible à l'adresse http://www.tp-link.com/en/ce.

TP-Link déclare que cet équipement est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration UE de conformité originale est disponible à l'adresse http://www.tp-link.com/en/ce.

TP-Link déclare que cet appareil est conforme à toutes les exigences applicables et aux dispositions des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration UE de conformité complète est disponible à l'adresse http://www.tp-link.com/en/ce.

Par la présente, TP-Link déclare que cet appareil est conforme à toutes les exigences nécessaires et aux autres normes pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

L'original de la déclaration de conformité UE est disponible sur le site http://www.tp-link.com/en/ce.

Roumain

TP-Link déclare par la présente que cet équipement est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration de conformité UE originale peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Slovaque

TP-Link déclare par la présente que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration de conformité UE originale peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Serbe

TP-Link déclare par la présente que cet appareil est conforme aux exigences essentielles et aux autres mesures pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE. La déclaration de conformité UE originale peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Ukrainien

Par la présente, TP-Link déclare que cet appareil est conforme aux exigences essentielles et aux autres exigences pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

L'original de la déclaration de conformité UE peut être trouvé au lien http://www.tp-link.com/en/ce.
