| Type de produit | Tourne-disque à entraînement par courroie |
| Vitesses | 33, 45 tours (78 tours en option) |
| Précision de vitesse | 33 : 0,2 % / 45 : 0,16 % |
| Pleurage et scintillement | 33 : 0,12 % / 45 : 0,11 % |
| Rapport signal/bruit | 68 dB |
| Bras de lecture | Carbone, longueur effective 8,6" (218,5 mm), poids effectif 6 g, surplomb 18,5 mm |
| Cellule (prémontée) | Ortofon 2M Red, aimant mobile (MM), force d’appui recommandée 18 mN (1,8 g), poids 7,2 g |
| Anti‑patinage | Réglable par fil de nylon et contrepoids |
| Alimentation | Transformateur 15 V DC, 0,8 A (réglé à 500 mA) ; consommation 4,5 W, 0 W en veille |
| Connectique | Sorties RCA plaquées or (avec prise de terre) |
| Dimensions (L × H × P) | 415 × 118 × 320 mm ; couvercle ouvert : 415 × 365 × 405 mm |
| Poids | 5,6 kg |
| Entretien et nettoyage | Dépoussiérer avec un tissu antistatique légèrement humide ; ne pas utiliser de tissu sec |
| Sécurité | Garder les sacs plastiques hors de portée des enfants ; utiliser uniquement l’alimentation fournie |
| Pièces détachées et réparabilité | Courroie, cellules standard 1/2 pouce disponibles ; réparations par un revendeur agréé ; conserver l’emballage d’origine pour le transport |
| Informations générales | Fabricant : Pro‑Ject Audio Systems ; notice disponible à l’adresse www.AudioMarketingServices.fr |
FOIRE AUX QUESTIONS - DEBUT CARBON ESPRIT SB PRO-JECT
Questions des utilisateurs sur DEBUT CARBON ESPRIT SB PRO-JECT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tourne-disque au format PDF gratuitement ! Retrouvez votre notice DEBUT CARBON ESPRIT SB - PRO-JECT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DEBUT CARBON ESPRIT SB de la marque PRO-JECT.
MODE D'EMPLOI DEBUT CARBON ESPRIT SB PRO-JECT

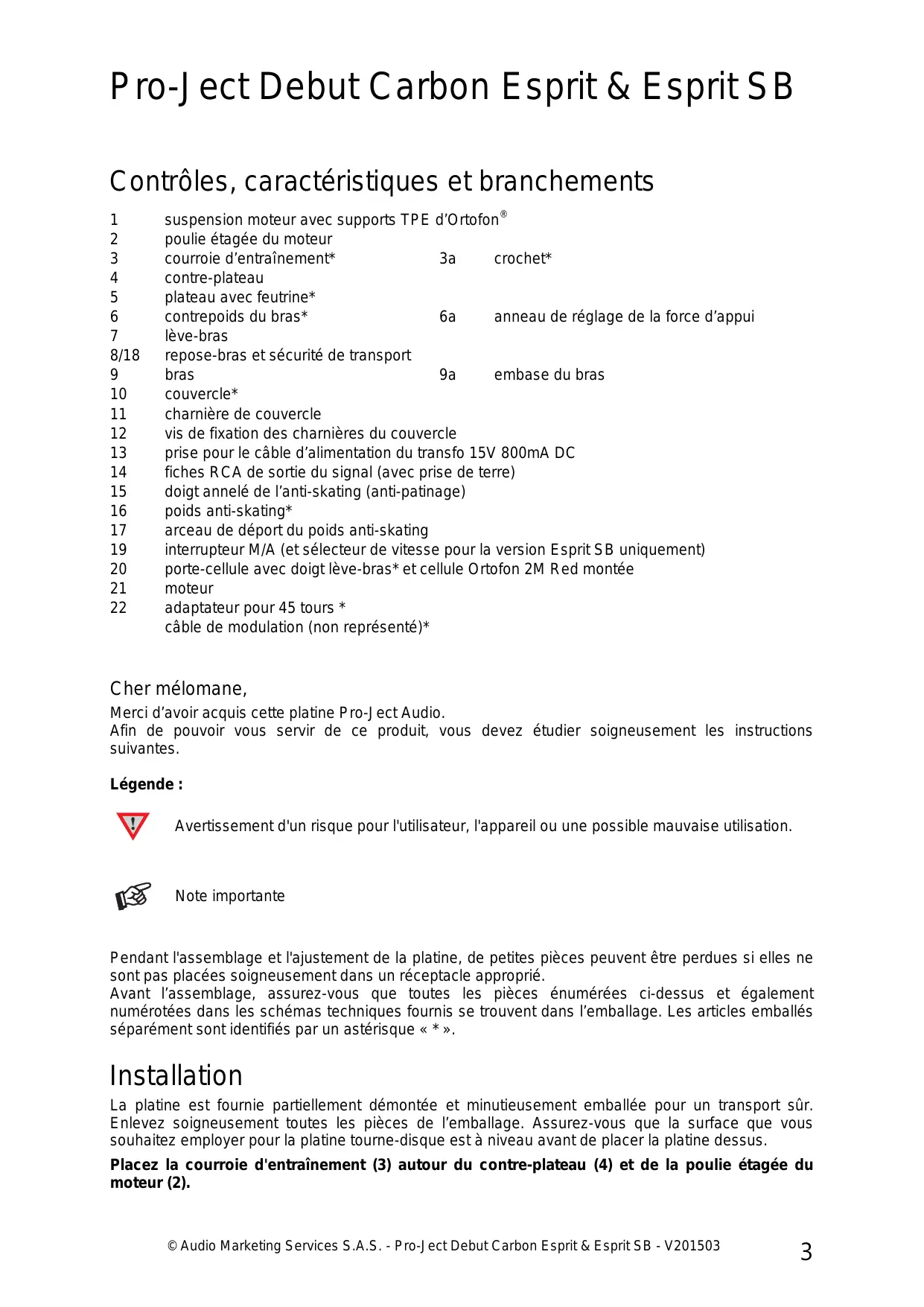

Contrôles, caractéristiques et branchements
1 suspension moteur avec supports TPE d'Ortofon
2 poulie étagée du moteur
3 courroied'entrainement* 3a crochet*
4 contre-plateau
5 plateau avec feutrine*
6 contrepoids du bras* 6a anneau de reglage de la force d'appui
7 I've-bras
8/18 repose-bras et sécurité de transport
9 bras 9a embase dubras
10 couverage*
11 charnère de couvercle
12 vis de fixation des charnières du couvercle
13 prise pour le cable d'alimentation du transfo 15V 800mA DC
14 fiches RCA de sortie du signal (avec prise de terre)
15 doit annelé de l'anti-skating (anti-patinage)
16 poids anti-skating*
17 arceau de déport du poids anti-skating
19 interrupteur M/A (et sélecteur de vitesse pour la version Esprit SB uniquement)
20 portecellue avec doigt lve-bras* et cellule Ortofon 2M Red montee
21 moteur
22 adaptateur pour 45 tours *
câble de modulation (non représenté)*
Chermelomane,
Merci d'avoir acquis cette platine Pro-Ject Audio.
Afin de pouvoir vous servir de ce produit, vous devez étudier soigneusement les instructions suivantes.
Legende:
Avertissement d'un risque pour l'utilisateur, l'appareil ou une possible mauvaise utilisation.
Note importante
Pendant l'assemblage et l'ajustement de la platine, de petites pieces peuvent etre perdues si elles ne sont pas placées soigneusement dans un receptacle approprié.
Avant l'assemblage, assurez-vous que toutes les pieces enumeratedes ci-dessus et également numéroétées dans les schémas techniques fournis se trouvent dans l'emballage. Les articles emballés séparément sont identifiés par un astérisque « * »
Installation
La platine est fournie partiellement demontee et minutieusement emballée pour un transport sur. Enlevez soigneusement toutes les pieces de l'emballage. Assurez-vous que la surface que vous souhaitez employer pour la platine tourne-disque est a niveau avant de placer la platine dessus.
Placez la couroie d'entrainment (3) autour du contre-plateau (4) et de la poulie etagée du moteur (2).
Évitez de mettre de la sueur ou de laGRAISSSE sur la courroie car cette déteriorerait la performance et réduirait la durée de vie de la courroie. Utilisez du papier absorbant de cuisine pour enlever toute huié ou graisse du rebord du contre-plateau et de la courroie.
Placez le plateau (5) sur le contre-plateau (4) et la feutrine sur le plateau.
Enlevez la sécurité de transport du bras (18). Conservez-la dans l'emballage d'origine ; ainsi elle sera disponible pour protégger la platine lors d'un futuror transport.
Ajustement de la force d'appui de la cellule
Le contrepoids (6) fourni convient aux cellules dont le poids est compris entre 6,5 et 8,5g (contrepoids n°8). Ajustez la force d'appui avant d'installer le poids anti-skating.
Pour cela, placez le contrepoids à l'arrière du bras avec l'anneau de réglage de la force d'appui faisant face à l'avant de la platine. Poussez doucement et tournez le contrepoids (6) sur l'extrémité du bras (9). Abaissez le lève-bras et placez la cellule dans l'espace entre le repose-bras et le plateau.
Tournez prudemment le contrepoids jusqu'à ce que le bras tienne en équilibre (à l'horizontal).
Le bras doit revenir à la position d'équilibre s'il est levé ou abaisse. Cet ajustement doit être effectué soigneusement.
N'oubliez pas de retarder la protection de la cellule si elle est installee.
Une fois que le bras est correctement équilibré, remettez-le en position de repos. Tenez le contrepoids sans le bouger, et tournez doucement l'anneau de réglage de la force d'appui (le vernier) (6a) jusqu'à ce que le zéro soit aligné avec le doigt annelé de l'anti-skating (15) (position « midi »).
Vérifiez à nouveau que le bras est équilibré.
Tournez le contrepoids dans le sens contraire des aiguilles d'une montre (vue de face) pour ajuster la force d'appui aux recommandations du fabricant de la cellule. Chaque trait sur l'échelle représentée 1nM (=0,1g) de la force d'appui. 10 sur le vernier représenté donc une force d'appui de 1g, 18 une force d'appui de 1,8g.
La force d'appui pour la cellule Ortofon 2M Red est 17,5mN (ou 1,75g)
Ajustement de la force anti-skating
La force de l'anti-skating doit être ajustée selon la masse de la cellule comme suit :
Force d'appui
10-15 mN (1 à 1,5g)
15-20 mN (1,5 à 2g)
20 mN et plus (2g et +)
Support d'ajustement de l'anti-skating (15)
1er anneau en partant de l'articulation
2ème année en partant de l'articulation
3ème anneau en partant de l'articulation
Glissez la boucle du fil de nylon de l'anti-skating sur la deuxieme gorge du doigt annelé de l'anti-skating (15) afin d'obtenir une force correcte d'anti-skating pour la cellule montée en usine (Ortofon 2M Red).
Faites passer le fil par l'arceau de déport de l'anti-skating (17).
En effectuant une légère traction sur le fil, amenez-le jusqu'à ce qu'il soit positionné comme sur le schéma de la page numéro 2 (17/9a).
Connexion à l'amplificateur
La platine dispose de deux fiches RCA femelles plaquées or (14) et d'un cable de modulation standard pour la connexion à un amplificateur. Vous pourrait améliorer encore votre configuration audio en changeant le cable de modulation par celui de votre choix. Nous vous conseillons le Pro-Ject Connect it.
Utilisez l'entrée marquee Phono (applée aussi parfois gram, disc ou RIAA) sur votre amplificateur. Assurez-vous que l'entrée Phono correspond au genre de cellule utilisée (aimant mobile MM ou bobine mobile MC). Les entrées de ligne (telles que CD, Tuner, Tape ou Video) ne sont pas appropriées.
Prenez soit de connecter correctement le canal gauche et droit. Le canal droit est habituellément en rouge et le gauche en blanc, noir ou bleu. Consultez le manuel fourni avec votre amplificateur pour plus de renseignement. Il est conseilé de relier le cable de masse du bras à la borne de masse de votre amplificateur si celui-ci en est équipé.
Si vous amplificateur ne compte pas d'entrée appropriée pour votre cellule, vous aurez besoin d'un étage phono séparé pour les cellules MM ou MC, tels que le Pro-Ject Phono Box ou le Pro-Ject Tube Box, qui sera alors connecté entre la platine et une entrée libre de l'amplificateur. Pour plus d'informations, veuillez consulter le site web de Pro-Ject (www.project-audio.com) ou d'Audio Marketing Services (www.AudioMarketingServices.fr).
Mise en place du couvercle
Placez soigneusement le couvercle (10) sur les charnières (11) et ajustez les vis (12) jusqu'à ce que le couvercle reste ouvert comme vous le désirez en faisant tout de même attention à ce qu'il ne soit pas trop difficile de l'ouvrir ou de le fermer.
Attention de ne pas serrer trop fort les vis des charnières, vous risqueriez de fissurer la platine!
Branchement de l'alimentation secteur
La platine tourne-disque est fournie avec une alimentation secteur universelle avec 3 adaptateurs de prises pour pouvoir etre utilisée dans tous les pays.
Choisissez l'adaptateur correspondant à votre pays et insérez-le sur votre transfo.
Connectez la mini fiche du transfo à la mini prise (13) située à l'arrière du tourne-disque avant de relier l'autre fiche du transfo à votre prise secteur.
Marché / arrêt & changement de la vitesse de lecture
pour la version Esprit uniquement :
En pressant l'interrupteur (19) vous pourrez allumer et éteindre le moteur.
Pour dire des disques 45 tours enlevez d'abord le plateau (5). En utilisant l'accessoire fourni (3a), placez la courroie (3) sur l'étage le plus large de la poulie du moteur (2). Remontez le plateau. Pour revenir au 33.33 tours, repetez le procédé mais en utilisant l'étage le plus petit de la poulie.
Il est possible de dire du 78 tours grâce à une poulie spéciale, qui peut être achetée en option.
Marché / arrêt & changement de la vitesse de lecture
pour la version Esprit SB uniquement :
Pour dire des disques 33 tours, pressez le bouton ON/OFF (19) pour démarrer le moteur. Si vous pressez le bouton ON/OFF deux fois vous sélectionnerez la vitesse 45 tours. La vitesse désie est indiquée par la LED clignotante. Quand le plateau a atteint sa bonne vitesse la LED arrête de clignoter.
Pour dire des 78 tours il faut d'abord enlever la couroie plate et la remplacer par la couroie ronde en plaçant celle-ci autour du contre-plateau (4) et autour de l'étage le plus large de la poulie (2). Pour changer de couroie il faut evidemment enlever le plateau.
Une fois que la courroie ronde a eté mise en place, la pression du bouton ON/OFF deux fois sélectionnera la vitesse 78 tours. Quand le plateau a atteint sa bonne vitesse la LED 45 arrête de clignoter.
Une pression longue (plus de trois secondes) sur le bouton ON/OFF arrête le moteur.
Entretien et nettoyage
Votre platine ne nécessite aucun ou peu d'entretien regulier. Enlevez la poussiere avec un tissu antistatique legement humidifié. N'utilise jamais de tissu sec car cela cree de l'électricité statique ce qui attire encore plus la poussière ! Les liquides de nettoyage antistatiques sont disponibles dans des magasins spécialisés mais ils doivent etre appliqués en petite quantité pour ne pas endommager les pieces en caoutchouc. Afin d'éviter des dommages, il est recommendé de mettre le cache de l'aiguille avant que le nettoyage ou l'entretien ne soit effectué.
Si la platine n'est pas utilisé pendant un certain temps, la couroie peut être enlevée pour éviter un éternité inégal.
Astuces utiles
Le couvercle n'est pas seulement un "anti-poussière" mais aussi une structure résonnante par laquelle peut passer l'énergie acoustique venant de vos enceintes pendant l'écoute. Il est par conséquent recommandé d'enlever le couvercle pendant l'écoute pour obtenir un meilleur résultat sonore.
La platine devrait être positionnée sur une surface de faible résonance telle que le bois ou un panneau en multicouches afin d'éviter que des vibrations structurelles viennent perturber la lecture.
La platine Pro-Ject est fournie avec une cellule pré montée et réglée.
Les instructions suivantes pour ajuster la cellule sont fournies au cas où elle seraient remplaçaée par un modele différent par la suite.
Mise en place de la cellule
Toutes les cellules pours vues de trous de montage d'un demi-pouce peuvent etre montées. En laissant en place la protection du diamant, montez la cellule sous le porte cellule (20) à l'aide des vis fournies avec la cellule. Placez les ecrous mais ne les serrez pas complètement.
Reliez les fils du bras aux broches de la cellule comme suit :
Blanc canal gauche positif (L + )
Rouge canal droit positif (R + )
Vert canal droit négatif (R-)
Bleu canal gauche négatif (L-)
Les fils sont très fragiles, ne jamais tirer dessus!
Le résultat sonore optimal de votre platine ne peut etre obtenu que si la cellule est correctement ajustee. Des outils particuliers comme un pese-cellule (Measure it) ou l'outil d'alignement de Pro-Ject (Align it) sont nécessaires pour accomplir parfaitement cette tache. Si vous ne maitrisez pas I'ajustement de la cellule, nous vous conseillons de demander de I'aide apres de votre revendeur Pro-Ject.
N'effectuez pas ce réglage et laissez-le faire par votre revendeur si vous n'en ave pas l'habitude!
Lorsque le réglage est correct, vous pouvez serrer les écrous.
Ajustement de l'azimuth
Le diamant de la cellule doit être aligné perpendicular à un disque fin de lire correctement les modulations des canaux croit et gauche du sillon.
Une petite vis à l'articulation du bras (qui est cachée par la bague externe de l'articulation) permet de corriger un azimuth incorrect.
Pour permettre l'accès à la vis, le doigt annelé de l'anti-skating (15) doit être dévisse avec précaution à l'aide d'une pince plate ou d'une grossse pince à épiler. Conservez le doigt annelé dans un lieu sur jusqu'au remontage.
Levez l'avant du bras vers le haut, et desserrez la vis juste assez pour permettre de bouger le tube du bras sans effort! N'enlevez pas la vis complètement!
Ajustez le portecellule (20) de façon à ce qu'il soit parallèle au disque. Lorsque vous estes satisfait du réglage, reisserrez les vis avec précaution et revissez le doigt annelé de l'anti skating (15).
Eneldom, le bras ne doit etre ajuste avec l'aiguille placée dans le sillon du disque! Des dommages irreparables peuvent etre causés à la cellule!
Le bras doit etre souleve pour faire chaque ajustement et etre abaisse apres pour vérifier.
Spécifications techniques Pro-Ject Debut Carbon Esprit & Esprit SB / Pro-Ject 8.6cc
Vitesses 33/45 tours. 78 tours (en option sur la version Esprit)
Préciption de vitesse 33:0,2% 45:0,16%
Pleurage et scintillage 33:0.12% 45:0.11%
Signal bruit 68dB
Poids effectif du bras 6g
Longueur effective du bras 8,6" (218,5mm)
Surplomb 18,5mm
Consommation 4,5W,0W en veille
Alimentation Transfo 15V 0 à 800mA DC (réglé à 500mA)
Dimensions (L x H x P) 415 x 118 x 320mm, couvercle ouvert 415 x 365 x 405mm
Poids 5,6kg
Spécifications techniques de la cellule Ortofon 2M Red
Bandepassante 20-22.000Hz
Déparation des canaux 22dB/1kHz
Tension de sortie 5,5mV
Impédance de charge Entrée MM (aimant mobile) à 47kohms
Compliance/curpe du diamant 20 m / mN - elliptique
Force d'appui recommandée 18mN
Poids 7,2g
Utilisation incorrecte et panne
Les platines Pro-Ject sont fabriquées dans le plus grand respect des normes en vigueur et sont soumises à des contrôleles stricts de qualité avant de quitter l'usine.
Les problèmes qui peuvent néanmoins apparaitre ne sont pas nécessairement des défauts de matériel ou de fabrication, mais peuvent quelques estre provoqués par une utilisation incorrecte ou « un malheureux concours de circonstances »
Une liste des erreurs les plus fréquentes est donc fournie.
Le plateau ne tourne pas alors que l'interrupteur est enclenché :
- L'appareil n'est pas connecté à la prise d'alimentation secteur.
- Pas de courant à la prise.
- La courroie d'entrainment n'est pas mise en place ou a glissé de son support.
Pas de signal sur un canal ou sur les deux :
- Faux contacts entre la cellule et le câblage du bras ou bien entre celui-ci et le cable de sortie du signal ou entre celui-ci et le préampli phono ou entre celui-ci et l'amplificateur.
- Cela peut également être cause par un mauvais branchement, un fil ou une soudure cassé, ou tout simplement par une prise défectueuse.
- L'entrée Phono n'est pas seLECTIONnée sur l'amplificateur.
L'amplificateur n'est pas allumé. - L'amplificateur ou les haut-parleurs sont défectueux ou en mode silence.
- Les haut-parleurs ne sont pas raccordés.
Fort ronflement sur l'entrée Phono :
- Absence de connexion de masse entre la cellule et le bras ou entre la platine et l'ampli.
Bruit déformé ou incohérant sur un ou deux canaux :
- La platine est branchée à une mauvaise entrée de l'amplificateur, ou le réglage MM/MC n'est pas correct.
- Diamant ou suspension endommagé.
- Choix du nombre de tours erroné, courroie trop détendue ou sale, axe du contre-plateau sans huile, sale ou endommagé.
Instructions de sécurité
Gardez les sacs en plastique éloignés des enfants pour prévenir tout risque de suffocation.
Service
Si vous rencontres un problème dont la solution n'a pas ete abordee ci-dessus, veuillez consulter toute revendeur pour plus de conseils.
L'appareil ne peut être renvoyé au distributeur de votre pays que lorsque le problème n'a pu être résolu par vous revendeur.
Ne renvoyez jamais une platine sans etre sur qu'elle est correctement demontee et placee dans son emballage d'origine comme indique sur les schémas de la page 9 de cette notice.
La garantie ne s'appliquera que si l'appareil est returné correctement emballé. Nous vous conseillons donc de conserver l'emballage d'origine.
Démontez les éléments suivants et emballez-les à part :
Couvercle (10), contre-poids (6), poids anti-skating (16), plateau (5) et courroie (3). Mettez la protection du diamant.
Attachez le bras à son support (18) avant d'emballer la platine avec précautions.
Garantie
Le fabricant n'est enaucun cas responsable des préjudices causés par un non-respect des instructions d'utilisations et/ou par le transport de l'appareil sans son emballage d'origine.
Toute modification ou remplacement de n'importe qu'elle piece du produit par des personnes non qualifiées et non autorisées dégage le fabricant de toute responsabilité.
Pro-Ject est une marque disposée de H.Lichtenegger. Cette notice a été consque par : ATR-Audio Trade GmbH et traduite par Audio Marketing Services S.A.S. Copyright © 2001-2015 Audio Tuning – Pro-Ject Audio – Audio Marketing Services - Tous droits réservés.
Ces informations étaient correctes à la date d'envoi à l'impression. Le fabricant se réserve le droit de modifier les specifications techniques sans préavis.
N'hésitez pas à consulter le site
www.AudioMarketingServices.fr
pour connaître les dernières nouvelles Pro-Ject en France.
