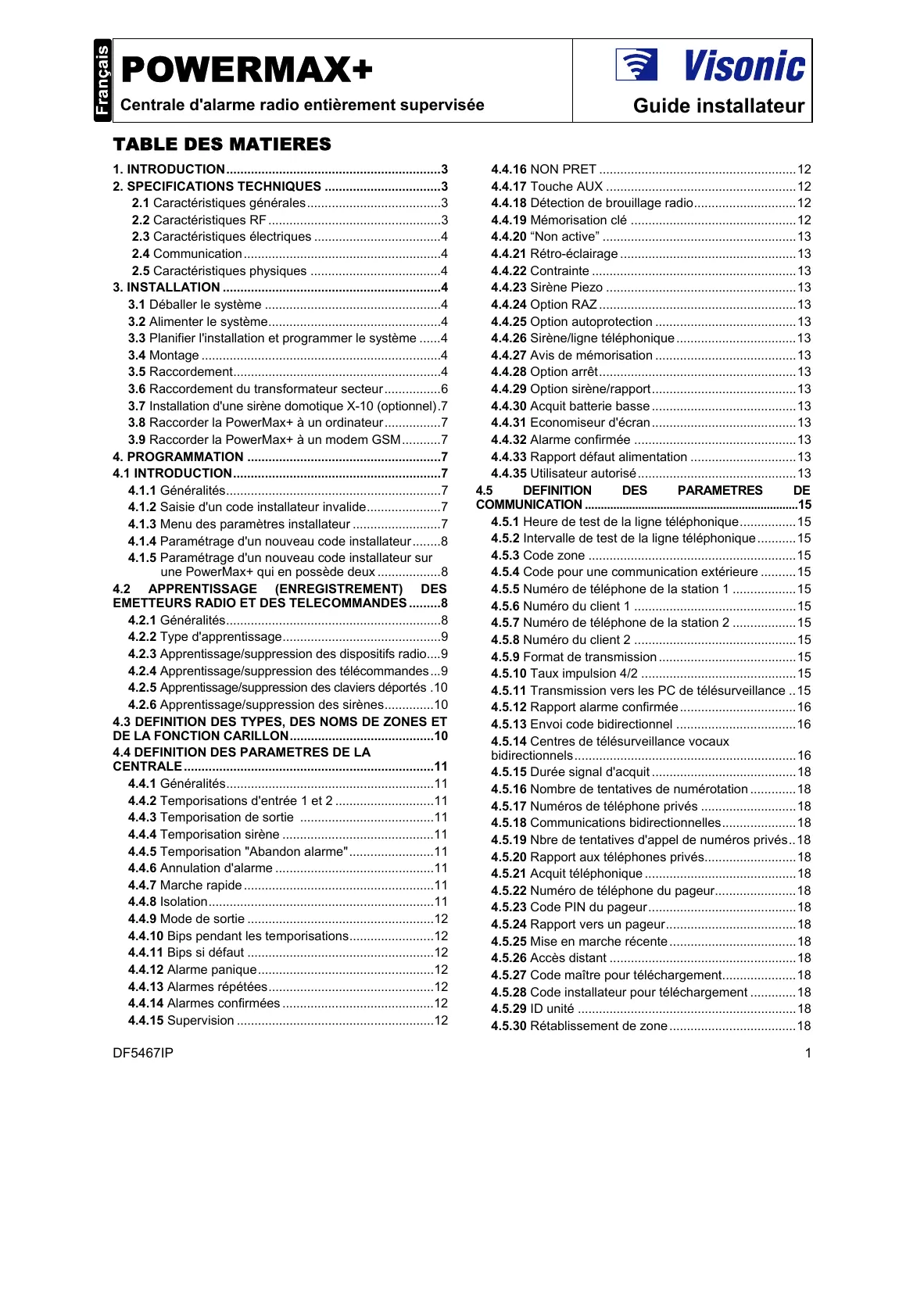

4.3 DEFINITION DES TYPES, DES NOMS DE ZONES ET DE LA FONCTION CARILLON10 4.4 DEFINITION DES PARAMETRES DE LA CENTRALE 11 4.4.1 Généralités11 4.4.2 Temporisations d'entrée 1 et 2 11 4.4.3 Temporisation de sortie 11 4.4.4 Temporisation sirène 11 4.5.2 Intervalle de test de la ligne téléphonique 15 4.5.3 Code zone 15 4.5.4 Code pour une communication extérieure 15 4.5.5 Numéro de téléphone de la station 1 15 4.5.6 Numéro du client 1 15 4.5.7 Numéro de téléphone de la station 2 15 4.5.8 Numéro du client 2 15 4.5.9 Format de transmission 15 4.5.10 Taux impulsion 4/2 15 4.5.11 Transmission vers les PC de télésurveillance ..15 4.5.12 Rapport alarme confirmée 16 5. PROCEDURES DE TEST25 5.1 Préparations25

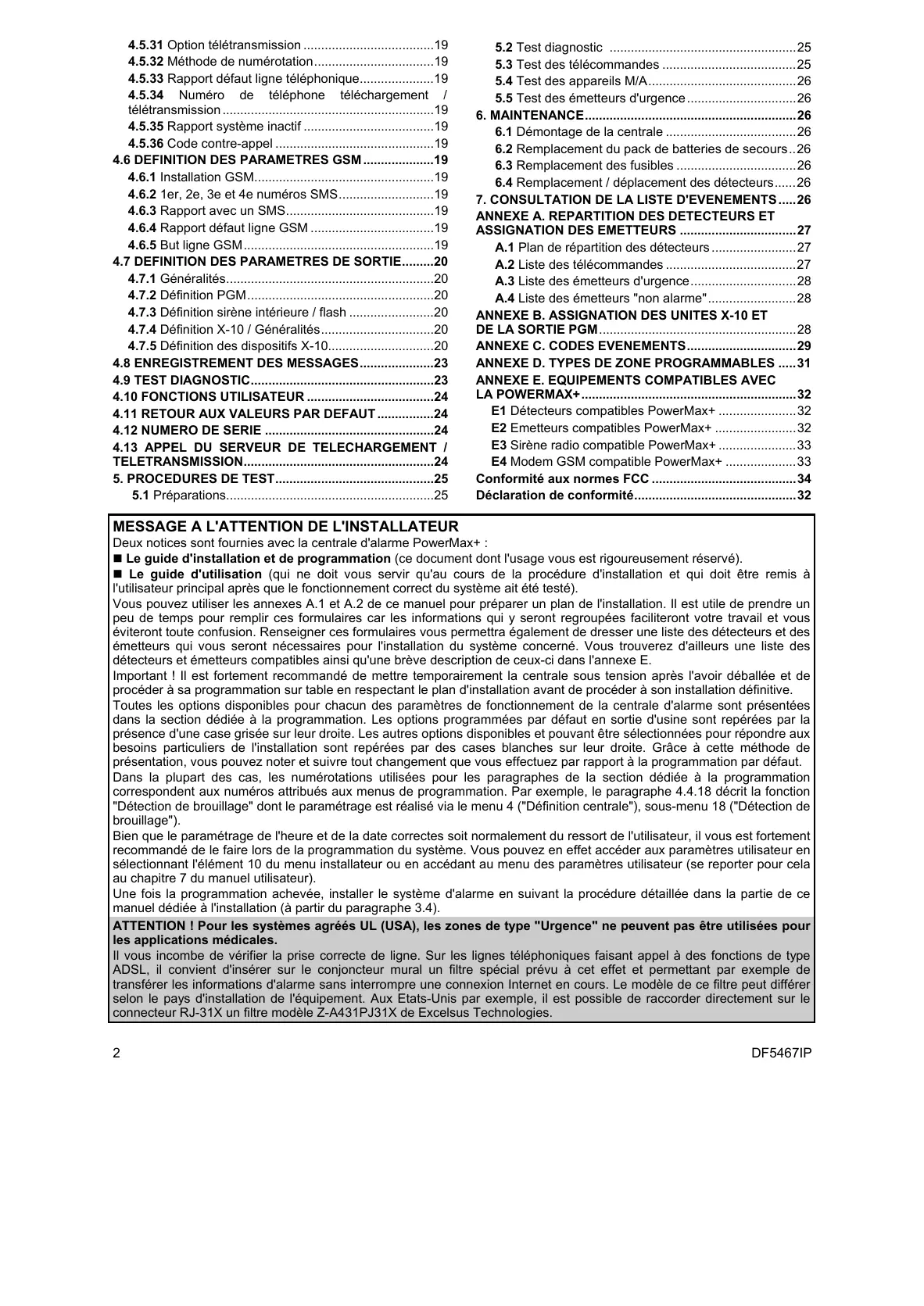

6.3 Remplacement des fusibles 26 6.4 Remplacement / déplacement des détecteurs26 7. CONSULTATION DE LA LISTE D'EVENEMENTS 26 ANNEXE A. REPARTITION DES DETECTEURS ET ASSIGNATION DES EMETTEURS 27 A.1 Plan de répartition des détecteurs 27 A.2 Liste des télécommandes 27 A.3 Liste des émetteurs d'urgence28 A.4 Liste des émetteurs "non alarme"28 ANNEXE B. ASSIGNATION DES UNITES X-10 ET DE LA SORTIE PGM28 ANNEXE C. CODES EVENEMENTS29 ANNEXE D. TYPES DE ZONE PROGRAMMABLES 31 ANNEXE E. EQUIPEMENTS COMPATIBLES AVEC LA POWERMAX+32 E1 Détecteurs compatibles PowerMax+ 32 Le guide d'installation et de programmation (ce document dont l'usage vous est rigoureusement réservé). Le guide d'utilisation (qui ne doit vous servir qu'au cours de la procédure d'installation et qui doit être remis à l'utilisateur principal après que le fonctionnement correct du système ait été testé). Vous pouvez utiliser les annexes A.1 et A.2 de ce manuel pour préparer un plan de l'installation. Il est utile de prendre un peu de temps pour remplir ces formulaires car les informations qui y seront regroupées faciliteront votre travail et vous éviteront toute confusion. Renseigner ces formulaires vous permettra également de dresser une liste des détecteurs et des émetteurs qui vous seront nécessaires pour l'installation du système concerné. Vous trouverez d'ailleurs une liste des détecteurs et émetteurs compatibles ainsi qu'une brève description de ceux-ci dans l'annexe E. Important ! Il est fortement recommandé de mettre temporairement la centrale sous tension après l'avoir déballée et de procéder à sa programmation sur table en respectant le plan d'installation avant de procéder à son installation définitive. Toutes les options disponibles pour chacun des paramètres de fonctionnement de la centrale d'alarme sont présentées dans la section dédiée à la programmation. Les options programmées par défaut en sortie d'usine sont repérées par la présence d'une case grisée sur leur droite. Les autres options disponibles et pouvant être sélectionnées pour répondre aux besoins particuliers de l'installation sont repérées par des cases blanches sur leur droite. Grâce à cette méthode de présentation, vous pouvez noter et suivre tout changement que vous effectuez par rapport à la programmation par défaut. Dans la plupart des cas, les numérotations utilisées pour les paragraphes de la section dédiée à la programmation correspondent aux numéros attribués aux menus de programmation. Par exemple, le paragraphe 4.4.18 décrit la fonction "Détection de brouillage" dont le paramétrage est réalisé via le menu 4 ("Définition centrale"), sous-menu 18 ("Détection de brouillage"). Bien que le paramétrage de l'heure et de la date correctes soit normalement du ressort de l'utilisateur, il vous est fortement recommandé de le faire lors de la programmation du système. Vous pouvez en effet accéder aux paramètres utilisateur en sélectionnant l'élément 10 du menu installateur ou en accédant au menu des paramètres utilisateur (se reporter pour cela au chapitre 7 du manuel utilisateur). Une fois la programmation achevée, installer le système d'alarme en suivant la procédure détaillée dans la partie de ce manuel dédiée à l'installation (à partir du paragraphe 3.4). ATTENTION ! Pour les systèmes agréés UL (USA), les zones de type "Urgence" ne peuvent pas être utilisées pour les applications médicales. Il vous incombe de vérifier la prise correcte de ligne. Sur les lignes téléphoniques faisant appel à des fonctions de type ADSL, il convient d'insérer sur le conjoncteur mural un filtre spécial prévu à cet effet et permettant par exemple de transférer les informations d'alarme sans interrompre une connexion Internet en cours. Le modèle de ce filtre peut différer selon le pays d'installation de l'équipement. Aux Etats-Unis par exemple, il est possible de raccorder directement sur le connecteur RJ-31X un filtre modèle Z-A431PJ31X de Excelsus Technologies.
• Utilisation de prises TELCO rapidement et facilement attachables et détachables pour le raccordement de la ligne téléphonique et des contrôleurs domotiques X-10. Utilisation d'un bornier pour le raccordement de la ligne téléphonique et du combiné téléphonique. • Un support de fixation mural spécialement conçu à cette fin permet d'installer la centrale sans devoir ouvrir son coffret. • Utilisation optionnelle d'un module RS-232 enfichable pour la liaison vers un ordinateur local. FACILITE DE MAINTENANCE • Des information sur l'état du système, les alarmes et défauts mémorisés s'affichent sur simple demande de l'utilisateur.
• Possibilité d'utiliser des téléphones pour commander le système et vérifier son état à distance. • La mémoire d'événements conserve la trace des 100 derniers événements s'étant produits et permet d'afficher des informations sur ceux-ci. • Possibilité d'effectuer un téléchargement / une télétransmission avec un ordinateur distant par simple utilisation d'une ligne téléphonique et d'un modem. PROGRAMMATION RAPIDE • Une sélection entre plusieurs options est proposée pour chacun des paramètres. • Les messages d'invite visuels et audibles délivrés par la centrale sont sans équivoque. • L'installateur a accès au menu des paramètres utilisateur. Un système d'alarme entièrement équipé et articulé autour de la centrale PowerMax+ comprend les équipements présentés sur la figure 2 du manuel utilisateur.
2.1 Caractéristiques générales - un téléphone distant - un ordinateur local ou distant Affichage : afficheur LCD rétro-éclairé présentant 16 caractères sur une seule ligne et 4 voyants LED Modes de mise en marche : totale, partielle, totale instantanée, partielle instantanée, Memclé, forcée et isolation Types d'alarmes : alarme silencieuse, par sirène extérieure ou par sirène intérieure (en fonction des attributs assignés à chacune des zones) Signalisations sonores sirène : continue (alarmes intrusion / 24 heures / panique) ou trois impulsions - pause - trois impulsions... (alarmes incendie) Temporisation sirène : durée programmable (4 min par déf.) Puissance sirène intérieure: au moins 85 dBA à 3 mètres - Test de diagnostic et mémoire d'événements
- Messagerie (enregistrement et lecture) - Communication bidirectionnelle Données visualisables : état du système, alarmes et défauts mémorisés, mémoire d'événements Horloge temps réel : mémorisation et affichage de l'heure et de la date courantes Conformité aux normes en vigueur aux Etats-Unis : Conforme aux exigences des normes FCC chapitres 15 et 68 UL1023 - Système d'alarme anti-intrusion domestique Classe A UL985 - Système d'alarme incendie domestique UL1635 - Système d'alarme et de télécommunication numérique Conformité aux normes en vigueur en Europe : Emissions EMC : EN 50081-1 1992, EN300220-3 RFI : EN55022 1998 Immunité EMC : EN 50082-1 1997, EN301489-3 Immunité EMC / RF : EN6100-4-6 1996 La PowerMax+ est conforme aux exigences RTTE (directive 1999/5/EC du Parlement Européen et du Conseil Européen en date du 9 Mars 1999).
Courant disponible pour la sirène intérieure : 550* mA max. sous 10,5 Vcc (en cas d'alimentation secteur et batterie) Courant disponible pour la sortie PGM : 100* mA max. Courant disponible pour les détecteurs 1 et 2 (total) : 100* mA max. Protection contre les surtensions / les courts-circuits : toutes les sorties sont protégées (limitation du courant) * Le courant disponible pour toutes les sorties de la PowerMax+ (pour la sirène intérieure, la sirène extérieure, les sorties PGM et les détecteurs) ne peut pas excéder 550 mA. Alimentation de secours (la configuration exacte devant être respectée varie en fonction de la version de la centrale. Des informations propres à la centrale utilisée sont données sur le capot du compartiment du pack de batteries) :
NiMH Ouvrir le couvercle
Rassembler tous les émetteurs et détecteurs devant composer le système d'alarme sur la table de travail et annoter chacun en fonction de la fonction qu'il doit remplir. Procéder ensuite à la programmation du système en suivant les instructions données dans la section de ce manuel dédiée à la programmation.
Insérer des chevilles dans les trous ainsi réalisés et fixer l’embase sur la surface de montage à l’aide de 4 vis.
Vérifier qu'il y a bien au moins 3 cm de libre tout autour de l'embase.
- + - + produit: - état normal (pas d’alarme et pas d’autoprotection): 2,2 kΩ 2.2 Figure 3.3 - Schéma de raccordement Remarques : ATTENTION ! Lorsqu'il s'agit de ré-enficher les borniers * Les bornes de masse des zones 29 et 30 peuvent être sur le circuit imprimé, veiller à bien les aligner avec les raccordées à un contact normalement fermé d'un brochages de celui-ci. Le fait de mal les aligner ou de les détecteur, d'un commutateur (par exemple le contact positionner à l'envers peut endommager les circuits d'autoprotection d'un quelconque dispositif) ou d'un internes de la PowerMax+ ! bouton-poussoir via une résistance 2,2 kΩ. En sortie IMPORTANT ! Les bornes dédiées au raccordement de la d'usine, une telle résistance est raccordée aux bornes sirène intérieure et de la sirène extérieure sont des sorties de masse des zones 29 et 30. Elle ne doit pas être "Courant continu" prévues pour des sirènes 12 V. Le fait retirée si ces bornes ne sont pas utilisées. La borne V+ d'y raccorder un haut-parleur provoque un court-circuit et peut servir pour l'alimentation 12 V (jusqu'à 100 mA) peut endommager le système. d'un détecteur (si nécessaire). ** Les deux bornes +12V sont identiques (elles sont 3.6 Raccordement du transformateur mises en court-circuit l'une avec l'autre). Les bornes secteur +12V et "Blocage" ("-Hold") peuvent être raccordées à ATTENTION ! Ne pas enficher le transformateur dans une sirène (afin de permettre son alimentation la prise secteur avant d'avoir terminé tous les permanente en courant continu, ce qui n'est câblages. généralement pas utilisé en Amérique du Nord) et les A. Etats-Unis uniquement : retirer la vis centrale de la bornes "INT" ou "EXT" peuvent être utilisées pour prise secteur. l'activation d'une telle sirène. La borne "INT" peut quant B. Enficher le transformateur. La LED "Alimentation" de la à elle être programmée pour être associée à la "sirène centrale doit s'allumer. intérieure" ou au "flash" (se reporter au paragraphe 4.7 C. Etats-Unis uniquement : utiliser la vis retirée de la "DEFINITION DES SORTIES"). prise murale lors de l'étape A pour fixer le *** Le cavalier définissant le paramétrage de la sortie X-10 transformateur sur celle-ci. Veiller à bien serrer cette doit être placé sur la position 1-W (pour un module vis. d'interface à courant porteur unidirectionnel) ou sur la D. Si les conducteurs du câble utilisé sont de diamètre 1 position 2-W (pour un module d'interface à courant mm, la distance séparant le transformateur du système porteur bidirectionnel). d'alarme doit être inférieure à 45 mètres.
à courant porteur optionnel. Une sirène domotique X-10 est prête à fonctionner dès qu'elle est branchée sur une prise électrique (il n'est pas nécessaire de reprendre la programmation de la PowerMax+). La seule chose à faire est de paramétrer le CODE SITE et le CODE DU DISPOSITIF sur la sirène en procédant comme suit : Code site : positionner ce sélecteur sur la lettre suivant (dans l'ordre alphabétique) celle ayant été paramétrée comme étant le code site des locaux protégés. Par exemple, si le code site des locaux protégés est “J”, positionner le sélecteur de la sirène sur “K”. Remarque : si la lettre sélectionnée pour le code site est “P”, le sélecteur de la sirène doit être positionné sur “A” ("P" étant la dernière lettre sélectionnable). Code du dispositif : la sirène ne peut fonctionner que si le sélecteur du code du dispositif est positionné sur “1”.
RS-232 pour échanger des données en série avec un ordinateur local. Lorsque la centrale n'est pas équipée de ce module, un élément en plastique spécialement modelé à cet effet bouche l'orifice destiné à le recevoir. 1 Insérer l’adaptateur RS-232 dans 2 le connecteur mâle prévu à cet effet Retirer
Elle peut alors être alimentée soit via une prise secteur, soit à partir du pack de batteries fournissant l'alimentation de secours. Le menu des paramètres installateur n'est accessible qu'aux personnes connaissant le code secret à 4 chiffres propre à l'installateur (valeur par défaut "9999" en sortie d'usine). Dans le cas où la PowerMax+ est dotée de 2 codes installateur, celui paramétré par défaut est 8888 tandis que le code installateur maître est 9999. Les opérations suivantes ne peuvent être réalisées que si le code saisi préalablement est celui de l'installateur maître : • Modification du code installateur maître • Réinitialisation des paramètres de la PowerMax+ à leurs valeurs par défaut • Définition de paramètres de communication spécifiques (voir les détails donnés dans la remarque associée à la figure 4.5). Le code installateur maître ne doit normalement être saisi qu'une fois, lors du premier accès aux paramètres installateur puisqu'il doit ensuite être remplacé par un autre code connu uniquement de l'installateur. Toute la procédure de programmation de la centrale se fait principalement à l'aide des 5 touches de commande suivantes:
Le menu des paramètres installateur est présenté à la figure 4.1a ci-dessous. Les textes apparaissant dans des rectangles correspondent aux affichages réels de la PowerMax+.
Installateur ou du code Maître, se reporter à la remarque présente sur la figure 4.5 (DEFINITION DES COMMUNICATIONS). Si le code saisi est le code installateur maître, le menu qui s'affiche permet de modifier aussi bien ledit code Maître que le code Installateur. Si le code saisi est au contraire le code installateur, le menu ne permet de modifier que le code Installateur. En cas d’utilisation du CODE INSTALLATEUR (voir figure 4.1a)
En cas d’utilisation du CODE INSTALLATEUR MAITRE (voir figure 4.1a)
4.2.1 Généralités
Se reporter à la figure 4.2 pour connaître la procédure à suivre afin d'effectuer l'apprentissage ou la suppression des dispositifs radio.
Pour l'enregistrement / la suppression des télécommandes, se reporter à la figure 4.2.
Lorsqu'une zone "carillon" est activée, un signal sonore spécifique ou le nom de ladite zone est émis. Il existe 3 modes carillon sélectionnables : "melod carillon", "carillPRET 00:00 SUIV.
également une zone périmétique. Les types de zone font l'objet d'une explication détaillée dans l'annexe D.
Il est possible d’opérer une sélection entre 31 nome de zone. Parmi ceux-ci, sont fixes et 5 sont personnalisables par l’installateur (voir le paragraphe 4.8): Arrière cuisine Hall d’entrée Salle à manger Grenier Tableau 1 - DESCRIPTIFS DE ZONES PAR DEFAUT ET PROGRAMMES Type de zone Nom de zone Carillon (Mélodie, N° Zone Par défaut Programmé Par défaut Programmé Nom zone ou Off) (*) 1 Tempo 1 Porte d'entrée Par défaut Programmé Nom zone ou Off) (*) Porte arrière Chambre enfant Bureau Elle permet à l'utilisateur de mettre son système en marche, puis de quitter les locaux surveillés via les routes et portes spécifiées sans provoquer d'alarme. Dès la mise en service, un signal d'avertissement (bips lents) retentit jusqu'aux 10 dernières secondes de la temporisation puis le signal sonore s'accélère. Le champ 3 permet le paramétrage de cette temporisation. Les options disponibles sont : 30, 60, 90, 120 s, 3 et 4 mn.
être relancée quand la porte d'entrée/sortie est rouverte avant son expiration. Le redémarrage de la temporisation de sortie peut servir si l'utilisateur pénètre à nouveau à l'intérieur tout de suite après être sorti pour prendre un objet qu'il a oublié par exemple. Il existe 3 modes de sortie: Nv tempo sortie - La temporisation est relancée si la porte est rouverte avant son expiration. Cela n'intervient qu'une fois. Fin tempo porte - Lorsque la porte est fermée, la temporisation expire automatiquement (même si la durée définie n'est pas atteinte). Normal - La temporisation est exactement celle qui a été définie, que la porte soit ouverte ou fermée.
§ 4.4.8), la zone restante fonctionne indépendamment. Remarque : chacune des 2 zones couplées doit être du type autorisé (Intérieure, périmétrique, route d'entrée). Les options sont : al confirmée ON et al confirmée OFF. L'alarme confirmée n'est pas applicable sur les zones entrée/sortie et 24 h (Incendie, urgence, 24 h audible, 24 h silencieuse). 4.4.15 Supervision
Marche instant : presser la touche AUX pendant que la temporisation de sortie est en cours provoque la mise en marche “instantanée” (la temporisation d'entrée est annulée). PGM/X-10 : une pression sur la touche AUX active la sortie PGM ou les dispositifs X-10 (voir programmation dans le § 4.7 “DEFINITION DES SORTIES"). 4.4.18 Détection brouillage (fig. 4.4, champ 18) On détermine ici si le brouillage (interférences radio sur le canal utilisé par le système) est ou non détecté et transmis. Si l'option "Détection de brouillage" est sélectionnée, le système refuse la mise en marche tant que ces conditions existent : Détection et transmission si : Options UL 20/20 Si le brouillage est continu pendant 20 s. (Norme USA) EN 30/60 S'il existe plus de 30 s de brouillage au (Norme Europe) cours d'une même minute. Classe 6 Idem EN 30/60, mais l'événement n'est (30/60) transmis que si le brouillage dépasse 5 (Norme R. Uni) mn. Désactivé (pas de détection / transmission). 4.4.19 Mémo Clé Les options sont : Mémo clé ON et Mémo clé OFF.
4.4.23 Sirène Piezo
Cette fonction détermine si la sirène intérieure doit ou non être réarmé que par l'installateur, qui devra soit entrer et sortir du menu installateur, soit entrer et sortir de la liste des événements (voir page 24), soit effectuer cette action à distance par téléphone. Dans ce dernier cas, établir la communication avec la PowerMax+ (se reporter au Guide utilisateur paragraphe 6.3A, étapes 1 à 5) et suivre la procédure ci-dessous : a. [*], [code installateur], [#] b. Attendre 2 bips c. [*], [1], [#] d. [*], [99], [#] 4.4.25 Option autoprotection
B. Pendant la temporisation d'entrée en utilisant le clavier de la PowerMax+ ou un dispositif radio (télécommande). C. Pendant la temporisation d'entrée, en utilisant uniquement un dispositif radio (télécommande). D. Pendant la temporisation d'entrée en utilisant le clavier de la PowerMax+ en mode "Marche Totale". Options disponibles: à tout moment, à l'entrée (ts), entrée - radio ou entrée+cl total.
Cette fonction détermine si une alarme doit être initiée (sirène / rapport) lors d'un défaut de supervision / brouillage pendant une période de marche totale. Les options disponibles sont : standard EN et autre. Lorsque l'option "standard EN" est sélectionnée, s'il existe un défaut de supervision/brouillage pendant une période de marche totale, la sirène est activée et les événements sont transmis comme des états d'auto-protection. Lorsque l'option "autre" est choisie, ce type de réponse n'existe pas pendant la période de marche totale. 4.4.30 Acq. batterie basse
Incendie et Urgence, la première pression provoque non seulement un retour à l'affichage normal mais aussi le lancement de la fonction correspondante (Incendie/Urgence). Options disponibles : éco écran OFF, fin si code, fin si touche. 4.4.32 Alarme confirmée (fig. 4.4, champ 32) Cette fonction permet de déterminer que si deux alarmes successives surviennent pendant une période spécifique, la seconde est considérée comme une alarme confirmée (pour la transmission d'une alarme confirmée, voir le § 4.5.12 RAPP. ALARM CNF). Options disponibles : désactivé, 30 minutes., 45 minutes, 60 minutes ou 90 minutes. Pour saisir une suite de digits, utiliser les touches : <Clavier numérique> - Pour entrer le numéro SUIVANT
- Pour déplacer le curseur de droite à gauche - Pour supprimer les informations situées après le curseur (vers la droite).
Tout Tout ts-m/a J ts -m/a Tout sauf M/A Tout sauf M/A ts –m/a J m/a Tout sauf M/A M/A ts (–alrt) J alrt Tout sauf Alertes alertes alrm J ts (– Alarmes Tout sauf alarmes alrm) rapp désactiv Rien Tout Tout si PC 1 ne répond pas
Remarque : si le "contre-appel" est sélectionné, il est nécessaire de sélectionner l'option "rapp désactiv" pour la fonction "RAPP TEL PRIV" (voir le paragraphe 4.5.20 Rapport vers des lignes téléphoniques privées). Dans le cas contraire, la baie de réception établit une communication avec la PowerMax+ (après la survenance d'un événement) de manière normale (et non après une sonnerie).
Important ! Dans ce champ, les caractères spéciaux peuvent être saisis de la façon suivante : Pour insérer Séquence saisie Caractère affiché ∗ <#> ⇒ <1> Entrer le code à 6 digits qui sera utilisé par le centre de télésurveillance pour activer la fonction "contre-appel" du système.
1. définir que le module GSM est ou non installé. 2. définir 4 numéros de téléphone privés auxquels les événements seront transmis sous forme de SMS. 3. définir les types d'événements devant être transmis aux numéros de téléphone SMS. 4. définir si le module GSM doit servir de secours à la ligne téléphonique standard (RTC), de liaison de communication principale, uniquement de liaison téléphonique ou uniquement de liaison d'envoi de SMS. 5. définir si un défaut de ligne GSM ne doit pas être transmis ou s'il doit l'être après 2 / 5 / 15 / 30 minutes. La procédure à suivre pour réaliser cette programmation est donnée à la figure 4.6. Dans celle-ci, chaque option sélectionnée est affichée avec une case noircie en partie droite. Pour afficher toutes les options disponibles, presser la touche "NEXT" ou "BACK". Une fois l'option désirée affichée, presser la touche "SHOW/OK" pour la sélectionner.
Les options sont : installé ou non installé. La procédure à suivre pour cette programmation est donnée sur la figure 4.7. Les options sélectionnées sont accompagnées d'une case noire en partie droite. Pour visualiser toutes les options disponibles, presser la touche "NEXT" ou "BACK". Une fois l'option désirée affichée, la sélectionner en pressant la touche "SHOW/OK".
DUREE IMPULS), de la manière suivante : SI MARCHE TOT (à la mise en marche Totale). SI MARCHE PART (à la mise en marche Partielle). SI ARRET (à la mise à l'arrêt). SI MEMO (activation au stockage d'une alarme dans la mémoire, désactivation lors de l'effacement de la mémoire). SI TEMPO (pendant les temporisations d' entrée et de sortie). SI TELECOM (à la pression de la touche AUX d'une télécommande / d'un clavier MCM-140+, si la fonction “PGM/X-10” est sélectionnée dans le menu “DEFINIT° CENTR”, champ 17). SI ZONE (par activation de chacune des 3 zones sélectionnées, quel que soit le mode actif marche ou arrêt). Si l'option basculement est sélectionnée, la
INDIC DEFAUT (il est possible de sélectionner les options ne pas indiquer ou indiquer pour signaler un défaut X-10 via la LED DEFAUT). RAPPORT DEFAUT - Pour choisir le mode de transmission lors du défaut d'un dispositif X-10, sélectionner l'une des options suivantes : rapp station 1, rapp station 2, rapport pageur, rapp tel priv ou envoi SMS. 3 PHASES & FREQ - Pour définir le type de transmission du signal X-10, sélectionner l'une des options suivantes : triphasé OFF, triphasé 50 Hz ou triphasé 60 Hz. Hr désactiv - Il est possible de saisir la plage horaire pendant laquelle les dispositifs d'éclairage X-10 commandés par des détecteurs seront hors service, même lorsque lesdits détecteurs seront activés.
à P) qui permet de distinguer le site dans lequel le système est installé des autres sites environnants. b. Définition d'un numéro spécifique pour chaque dispositif X10 (de 01 à 15).
Remarque : si un dispositif X-10 bidirectionnel est installé sans que apprentissage ait été réalisé, des interférences avec les dispositifs X-10 unidirectionnels peuvent se produire. e. Pour chaque dispositif X-10, sélectionner l'une des options suivantes : désactivé, ON, OFF ou impuls activ (activation pendant une durée prédéfinie, sélectionnée par la fonction DUREE IMPULS), de la manière suivante : SI MARCHE TOT (à la mise en marche Totale). SI MARCHE PART (à la mise en marche Partielle).
SI MEMO (activation au stockage d'une alarme dans la mémoire, désactivation lors de l'effacement de la mémoire). SI TEMPO (pendant les temporisations d'entrée et de sortie). SI TELECOM (à la pression de la touche AUX d'une télécommande / d'un clavier MCM-140+, si la fonction “PGM/X-10” est sélectionnée dans le menu “DEFINIT° CENTR”, champ 17). SI ZONE (par activation de chacune des 3 zones sélectionnées, quel que soit le mode actif marche ou arrêt). Si l'option basculement est sélectionnée, la sortie PGM est alternativement activée lorsque un événement survient sur ces zones, puis désactivée lors de l'événement suivant.
• 4 noms d'utilisateur peuvent être enregistrés et assignés aux utilisateur 5 à 8. Si un événement survient en relation avec lesdits utilisateurs, le nom
• 5 noms de zone personnalisés peuvent être enregistrés et assignés à des zones spécifiques. Ces noms sont utiles si aucun des 26 noms de zone fixes ne convient (voir la figure 4.3). Le processus d'enregistrement est présenté ci-dessous.
(*) Le message “ENREG MESSAGE” ne s’affiche que temporairement. Les cases grisées disparaissent les unes après les autres pour indiquer le temps disponible restant pur l’enregistrement. (**) Pour vérifier le message ayant été enregistré, presser la touche pour en lancer la lecture.
Indication du niveau de puissance du signal reçu : Réception Réponse du buzzer Fort 2 signaux discontinus ( - - - –––– ) ( - - - –– ––) "Salle de bain", "Z19 fort"). Le buzzer émet un signal sonore qui est fonction du niveau de réception (1 sur 3 disponibles).
(due aux changements dans l'environnement après l'installation). C'est pourquoi un signal "faible" n'est pas acceptable. Si le signal issu d'un détecteur donné est faible, déplacer celui-ci et refaire le test jusqu'à ce que le signal soit "bon" ou "fort". Il est nécessaire d'appliquer ce principe pendant le test initial et lors de toute maintenance ultérieure sur le système.
• Paramétrer l'option de mise en marche automatique • Paramétrer l'heure de mise en marche • Paramétrer l'option "SIGNAL SIREN"
• Paramétrer la planification Se reporter au guide utilisateur pour connaître les procédures à suivre. Attention ! Si après avoir programmé les codes utilisateur le système ne reconnaît plus le code installateur, cela signifie qu'un code utilisateur est identique audit code installateur. Dans ce cas, accéder au menu utilisateur et modifier le code utilisateur incriminé. Le code installateur est alors de nouveau valide.
Contacter un revendeur PowerMax+ pour connaître les paramètres par défaut. Remarque : sur les PowerMax+ disposant de deux codes Installateur (le code INSTALLATEUR et le code INSTALLATEUR MAITRE), seul ce dernier permet d'exécuter la fonction de retour aux valeurs par défaut.
à /quitter l’option de menu “VAL DEF USINE” est présentée à la figure 4.1a
PRET HH:MM Si le message “NON PRET” s'affiche, effectuer une vérification sur la centrale en pressant la touche <SHOW/OK> de manière répétée. La ou les causes du problème apparaissent alors et sont indiquées de façon audible. Prendre les mesures nécessaires pour éliminer ce(ces) problème(s) avant de tester le système (voir le paragraphe suivant).
A. Vérifier que la touche AUX permet d'exécuter correctement la tâche qui lui a été assignée par programmation. Si l'option “ETAT” est attribuée à la touche AUX (@), l'état du système doit s'afficher et être annoncé dès qu'elle est pressée. Si l'option “MARCHE INSTANT” est attribuée à la touche AUX (@), presser la touche "MARCHE", puis la touche "AUX". Le message suivant doit s'afficher :
Si l'option “PGM / X-10” est attribuée à la touche AUX (@) et qu'il lui est permis d'activer un ou plusieurs dispositifs X-10, une pression sur celle-ci (@) déclenche l'équipement commandé par le(les) dispositifs X-10 concerné(s) Si l'option “PGM / X-10” est attribuée à la touche AUX (@) et qu'il lui est permis d'activer la sortie PGM, une pression sur celle-ci (@) déclenche l'équipement raccordé à ladite sortie.
1, 5 et 15, mettre le système en marche totale et vérifier que les appareils commandés par ces unités sont réellement activés à la mise en service. Continuer de la même manière pour les colonnes suivantes, en créant toujours l'état ou l'événement qui active les unités concernées. Vérifier que tous les appareils fonctionnent selon la programmation établie. IMPORTANT ! Avant d'effectuer les tests “SI PLANIFIC” et “SI ZONE”, s'assurer que ces formes de commande sont et autorisées en pressant de façon répétée la touche en vérifiant que les messages suivants apparaissent:
La manière la plus simple d'effectuer un test temporisé d'activation est de sélectionner le neuvième élément du menu Installateur (”10.PARAM UTIL”) et de régler l'horloge du système quelques minutes avant “l'heure de début" appropriée. Ne pas oublier de remettre l'horloge à l'heure correcte à l'issue de ce test.
A3, Annexe A). A titre d'exemple, si l'on presse le bouton d'activation d'un émetteur d'urgence enregistré sur la zone 22 l'affichage doit être le suivant : Z22 URGENCE B. Séparer la PowerMax+ de son support.
Remplacement batteries de secours
(voir la figure 3.1). Si le pack de batteries neuf est correctement inséré et que le capot de son compartiment est bien refermé, le message "DEFAUT" disparaît. Cependant, le message “MEMO” clignote sur l'afficheur (généré par le défaut d'autoprotection lors de l'ouverture dudit compartiment). Effacer celui-ci en mettant la centrale en marche avant de la mettre immédiatement à l'arrêt.
Lorsqu'une surcharge se produit, le fusible concerné interrompt le circuit qu'il protège. Dès que le défaut est supprimé, le fusible est réarmé automatiquement et le courant peut à nouveau traverser le circuit correspondant.
Rappel ! Comme indiqué à la fin de la procédure de test, un signal "faible" est inacceptable.
Pour chaque événement, la date et l'heure de sa survenance sont mémorisées. CODE _ _ _ _ (*)
** Les événements sont affichés en 2 parties, par exemple, "Z13 alarme" puis "09/02/99 3:37 P". Les 2 affichages apparaissent alternativement jusqu'à ce que la touche "OK" soit de nouveau pressée pour passer à l'événement suivant ou jusqu'à ce que la fin de la liste soit atteinte (4 minutes). *** Applicable uniquement si le code saisi est le code installateur.
Porte ouverte Alarme incendie
5e "C": Annulation alarme 1er "C": Incendie 2e "C": Agression • Temporisation d'entrée - Elle commence dès que l'utilisateur pénètre dans les locaux surveillés via une porte d'entrée/sortie spécifique (la détection s'effectue au moyen d'un équipement raccordé sur une zone de type "temporisé"). Pour éviter de déclencher une alarme, l'utilisateur doit atteindre le clavier via des zones intérieures (qui basculent en type "route d'entrée/sortie" pendant ladite temporisation d'entrée) et mettre son système à l'arrêt avant l'expiration du temps imparti. Dès que la temporisation d'entrée débute, le buzzer émet des signaux sonores (bips) lents jusqu'à ce que les 10 dernières secondes soient atteintes puis le cadencement s'accélère.
émetteur,afin que la PowerMax+ transmette un appel d'urgence vers le centre de télésurveillance ou les numéros de téléphone privés spécifiés par l'installateur. Pour rendre cela possible, définir le nombre requis de zones de type "Urgence" et enregistrer un émetteur portable (en faire l'apprentissage) sur chacune d'elles. Une fois cette procédure terminée, s'assurer que l'utilisateur maître distribue ces émetteurs à leurs propriétaires potentiels.
C'est sur ce type de zones que sont raccordés des détecteurs de fumée. Ces zones sont actives en permanence (une alarme incendie est déclenchée que le système soit en marche ou à l'arrêt). Dès que la présence de fumée est détectée, une signalisation sonore pulsée retentit immédiatement et la survenance de l'événement est transmise par la ligne téléphonique.
Remarque : un dispositif de commande peut être activé par tous les possesseurs de télécommandes, en pressant la touche AUX [M]. Cette méthode fonctionne sous réserve que ladite touche [M] ait été programmée pour une commande PGM/X-10 (voir le paragraphe 4.4.17) et que la sortie PGM ainsi que les dispositifs X-10 l'aient été également pour être activés par des télécommandes (voir le paragraphe 4.7).
C'est pourquoi elles génèrent une alarme que le système soit en marche ou à l'arrêt. • Zone 24 h silencieuse - Lors de la détection, cette zone génère une alarme silencieuse. Cela signifie que les sirènes ne sont pas activées. Par contre, la PowerMax+ compose les numéros de téléphone et transmet, selon la programmation établie, les événements vers le centre de télésurveillance et/ou les abonnés privés. • Zone 24 h audible - Lors de la détection, cette zone génère une alarme via la sirène. La PowerMax+ compose également les numéros de téléphone et transmet, selon la programmation établie, les événements vers le centre de télésurveillance et/ou les abonnés privés.
(IRP) utilisés dans le système sont du type PowerCode. La PowerMax+ est capable “d'enregistrer” le code d'identification de chacun et de l'associer à une zone spécifique (voir le paragraphe 4.3). Certains dispositifs sont présentés ci-dessous :
MCT-430 - Détecteur de type photoélectrique équipé d'un émetteur PowerCode. S'il est enregistré sur une zone incendie, il génère une alarme de ce type dès qu'il détecte la présence de fumée. E. Détecteur de bris de vitre MCT501 - Détecteur acoustique équipé d'un émetteur PowerCode. Etant donné qu'il effectue un rétablissement automatique après détection, il ne transmet pas de message de ce type vers la centrale.
Emetteurs • Le détecteur subit (ou non) une tentative de sabotage. • La tension de sa pile est basse (ou normale). • “Il s'agit d'un message de supervision”. Si un de ces équipements détecte un mouvement, il transmet un message d'alarme à la centrale. Si la centrale est alors en marche, une alarme est générée. B. Emetteur à contact magnétique Le MCT-302 est un émetteur PowerCode à contact magnétique utilisé pour détecter l'ouverture d'une porte ou d'une fenêtre. Tant que ladite porte ou fenêtre est fermée, MCT-302 le contact l'est également. Ce type d'appareil dispose d'une entrée d'alarme supplémentaire qui agit comme s'il s'agissait d'un émetteur radio séparé. Il transmet (ou non) un message de "retour à la normale" au système d'alarme, selon le paramétrage des mini-commutateurs intégrés. Le message de “rétablissement” indique à l'utilisateur via l'afficheur de la centrale, si la porte ou la fenêtre est ouverte ou fermée. C. Emetteur radio universel MCT-100 pour détecteurs filaires Le MCT-100 est un dispositif PowerCode utilisé principalement comme adaptateur radio pour deux contacts magnétiques traditionnels installés sur deux fenêtres d'une même pièce. Il dispose de deux entrées, qui se comportent comme s'il existait deux émetteurs radio avec des identifications PowerCode différentes. Chaque entrée transmet (ou non) un MCT-100 message de “rétablissement“ vers la centrale, selon le paramétrage des minicommutateurs intégrés.
PowerCode et CodeSecure. Les télécommandes multi-boutons PowerCode transmettent le même code chaque fois que le même bouton est pressé. Elles peuvent être utilisées pour la signalisation d'urgence, l'activation de la sortie PGM ou la commande d'équipements via les unités X-10. Elles ne sont pas utilisables pour la mise en marche et à l'arrêt du système. Les émetteurs CodeSecure sont de type à code aléatoire (Rolling code) : ils transmettent un nouveau code chaque fois que le même bouton est pressé. Le niveau de sécurité ainsi obtenu est plus important, surtout en ce qui concerne la mise en marche et à l'arrêt, car ledit code ne peut pas être copié (piraté) par une personne non autorisée. Les paragraphes suivants donnent des détails basiques sur de nombreux émetteurs compatibles. Les actions possibles pour chaque touche sont indiquées sur le dessin. A. MCT-234 - Télécommande Cet équipement est fourni avec la PowerMax+. La touche AUX (auxiliaire) peut être programmée de manière à ce qu'elle exécute des tâches diverses, selon les besoins de l'utilisateur. Presser simultanément les touches Total et Partiel pendant 2 s pour générer une alarme PANIQUE. Presser la touche Partiel pendant 2 s pour effectuer une mise en marche "Mémclé. B. MCT-231 / 201 - (non applicable aux USA) Emetteurs médaillon Le MCT-231 (CodeSecure) et le MCT-201 (PowerCode) peuvent être enregistrés (apprentissage) pour exécuter les fonctions indiquées. Leur présentation est identique.
USA) Télécommandes 1 bouton. La MCT-131 (CodeSecure) et la MCT-101 (PowerCode) peuvent être enregistrées pour exécuter les fonctions indiquées. Leur présentation est identique. Sirène les commandes d'activation issues de la radio centrale d'alarme et d'un émetteur qui transmet périodiquement un signal d'état à cette même centrale). Dès qu'une commande d'activation identifiable est reçue de la PowerMax+, la sirène se déclenche et le flash clignote (impulsion lumineuse toutes les 1,5 seconde).
Modem à son guide d'installation.
Le circuit numérique équipant ce système a été testé et est conforme aux limites applicables aux équipements numériques de classe B, conformément au chapitre 15 des normes FCC. Ces limites permettent d'assurer une protection convenable contre les interférences parasites pour les appareils fonctionnant dans un environnement résidentiel. D'autre part, cet équipement peut générer, utiliser et rayonner des radiofréquences. S'il est installé et utilisé dans le non respect des instructions spécifiées, il peut être la cause de perturbations dans la réception des signaux de radio et de télévision. Il n'est aucunement garanti que cet appareil n'occasionnera aucune interférence. S'il s'avère qu'il produit réellement des interférences (ce qui peut être vérifié en le mettant en marche puis à l'arrêt), l'utilisateur peut recourir à une ou plusieurs des solutions suivantes : – Réorienter ou déplacer l'antenne réceptrice. – Eloigner l'appareil du récepteur perturbé. – Raccorder l'appareil sur une prise connectée à un circuit différent de celui du récepteur perturbé. – Contacter le revendeur de l'appareil ou un technicien expérimenté dans le domaine de la radio et de la télévision. CONFORMITE AU CHAPITRE 68 DES NORMES FCC - USA uniquement Cet équipement est conforme au chapitre 68 des normes FCC. Sur la face avant de cet appareil est présente une étiquette regroupant, entre autres informations, le numéro d'agrément FCC et le "REN" (Ringer Equivalence Number). Aux USA, cette dernière information doit être transmise à la compagnie de téléphone. Cet équipement utilise les connecteurs suivants : une prise RJ31X sert à raccorder l'appareil au réseau téléphonique. Le nombre "REN" est utilisé pour déterminer le nombre d'équipements pouvant être raccordés sur la ligne. Si un trop grand nombre d'appareils (REN) est connecté sur la ligne téléphonique, il se peut que certains ne sonnent pas en réponse à un appel entrant. Généralement, bien que cela ne soit pas valable pour toutes les régions, la somme "REN" ne doit pas dépasser 5. Pour être certain du nombre d'appareils pouvant être raccordés au réseau, suivant le nombre REN total, contacter la compagnie de téléphone pour déterminer la valeur maximale dans la zone concernée. Si cet équipement provoque des dysfonctionnements sur le réseau, la compagnie de téléphone peut signifier par avance à son abonné qu'une suspension temporaire de service peut être requise. Si l'avertissement préalable n'est pas possible, la compagnie de téléphone préviendra le client le plus rapidement possible. Si le client le juge nécessaire, il sera informé de ses droits afin de déposer une réclamation vis-à-vis de la FCC. La compagnie de téléphone peut effectuer des modifications de ses services, équipements, opérations, ou procédures qui peuvent affecter le fonctionnement de l'appareil. Dans ce cas, cette compagnie préviendra à l'avance son client afin qu'il puisse réaliser les changements nécessaires à la continuité du service. Si cet appareil présente des dysfonctionnements, contacter le fabricant pour connaître les conditions de garantie et les modalités de réparation. Si le défaut provient du réseau, la compagnie de téléphone pourra demander à son client de débrancher l'équipement dudit réseau jusqu'à ce que le problème soit résolu. Il n'existe aucune pièce dans ce produit qui puisse être réparée par l'utilisateur. Toute maintenance doit être confiée au fabricant. Tout autre méthode de réparation peut invalider l'agrément FCC dudit produit. Cet équipement ne peut être utilisé sur réseau avec paiement à la communication (avec des jetons par exemple). Le raccordement au réseau est sujet à une tarification qui peut être différente suivant les états. Lors de la programmation ou d'appels de test vers un numéro d'urgence, expliquer brièvement à l'opérateur la raison de cet appel. Exécuter ce type de tâche en dehors des heures de pointe de la journée, par exemple tôt le matin ou tard le soir. En situation d'urgence, l'équipement de transmission d'alarme doit être capable de prendre la ligne et de passer un appel. Il doit pouvoir effectuer cette tâche même si un autre appareil (téléphone, répondeur, modem d'ordinateur, etc.) est déjà en communication. Pour ce faire, le transmetteur d'alarme doit être raccordé à une fiche murale RJ31X dont le circuit doit être connecté en série et en tête de tous les autres équipements branchés sur la même ligne. Pour toutes les questions concernant ces instructions, consulter la compagnie de téléphone ou un installateur qualifié afin qu'il réalise le branchement téléphonique adéquat. Déclaration de conformité du fournisseur (SdoC) La société Visonic, sise 30, 24 Habarzel street, Tel Aviv 69710, Israël, certifie par la présente que sa centrale d'alarme radio modèle “PowerMax+”, portant le numéro d'identification US:VSOAL03BPOWERMAX+, est conforme aux règles et normes de la Federal Communication Commission (“FCC”) 47 CFR chapitre 68, ainsi qu'aux critères techniques adoptés par l'Administrative Council on Terminal Attachments (“ACTA”) : TIA/EIA/IS-968, Telecommunications - Telephone Terminal Equipment - Technical Requirements for Connection of Terminal Equipment to the Telephone Network, Juillet 2001. 09/10/2002 Pr EN 50131-5-3 (2003) systèmes d'alarme anti-intrusion partie 5-3 : exigences relatives aux interconnexions des équipements utilisant des fréquences radio. et est donc conforme aux principales exigences et provisions de la Directive 1999/5/EC du Parlement Européen et du conseil du 9 mars 1999 relative aux équipements radio et aux équipements de télécommunication et la reconnaissance mutuelle de leur conformité et est conforme à l'annexe 3 (procédure d'évaluation de la conformité dont il est fait allusion dans l'article 10 (4). Les organismes et/ou laboratoires indépendants ci-dessous ont été consultés lors de l'évaluation de la conformité : Organisme/Laboratoire
Hermon Labs, Rakevet Ind. Zone, PoBox 23 Binyamina 30550 Israël La présente garantie ne s'applique pas dans les cas suivants : installation incorrecte, mauvaise utilisation, non respect des instructions d'installation et d'utilisation, altération du produit, mauvais entretien, accident, modification et réparation par une personne non agréée par le fabricant. La présente garantie est exclusive et remplace toutes autres garanties, obligations ou responsabilités écrites, orales, expresses ou implicites, y compris toute garantie de qualité marchande ou d'adéquation à un usage particulier ou autre. Le fabricant ne peut en aucun cas être tenu responsable envers qui que ce soit de tout dommage conséquentiel ou accidentel résultant du non respect de la présente garantie ou de toutes autres garanties telles que mentionnées plus haut. La présente garantie ne doit pas être changée, modifiée ou étendue et le fabricant n'autorise quiconque à agir en son nom pour changer, modifier ou étendre la présente garantie. Cette garantie ne s'applique qu'au produit uniquement. Tous les autres éléments, accessoires ou fixations à d'autres dispositifs utilisés conjointement avec le produit (y compris les piles et batteries) sont exclusivement sous le couvert de la garantie qui leur est propre, pour autant qu'une telle garantie existe. Le fabricant ne peut en aucun cas être tenu responsable d'un quelconque dommage ou d'une quelconque perte résultant directement, indirectement, accidentellement ou consécutivement d'un dysfonctionnement du produit dû aux équipements, accessoires ou fixations et autres (y compris les piles et les batteries) utilisés conjointement avec le produit.
échec, que le produit empêchera tout risque de décès, de blessure corporelle et/ou personnelle et/ou de perte de propriété en cas de cambriolage, de vol, d'incendie ou de tout autre événement et que le produit produira en toutes circonstances une alarme ou une protection appropriée. L'utilisateur est bien conscient du fait qu'un système d'alarme correctement installé et entretenu ne peut prétendre à d'autres fins que de limiter les risques de cambriolage, de vol, d'incendie ou de tout autre événement susceptible de se produire en l'absence d'alarme et qu'il ne constitue nullement une assurance ou une garantie contre la survenance d'un tel événement, ni contre celle d'un décès, d'un dommage corporel ou d'une perte de propriété qui en résulterait. Par voie de conséquence, le fabricant ne pourra en aucun cas être tenu responsable d'un décès, d'une blessure corporelle et/ou personnelle et/ou d'une perte de propriété ou de toute autre perte pouvant résulter directement, indirectement, accidentellement ou consécutivement du fait d'un dysfonctionnement du produit. Cependant, si le fabricant est tenu responsable, que ce soit directement ou indirectement, d'une perte ou d'un dommage quelconque relevant du champ d'application de cette garantie limitée ou d'une autre manière quelle qu'en soit la cause ou l'origine, le montant auquel le fabricant pourrait de ce fait être condamné à titre de dommages et intérêts ne pourra en aucun cas excéder le prix d'achat du produit et constituera le seul et unique recours qui pourrait être exercé à son encontre. Attention : l'utilisateur doit respecter les instructions d'installation et d'utilisation indiquées. Il doit par dessus tout tester le produit et le système dans son ensemble au moins une fois par semaine. Il est possible que, pour diverses raisons incluant mais ne se limitant pas à des changements de conditions environnementales d'utilisation, à des perturbations électriques ou électroniques et à des modifications, le produit ne fonctionne pas de la manière attendue. Il est donc fortement recommandé à l'utilisateur de prendre toutes les précautions nécessaires afin d'assurer sa sécurité et la protection de ses biens. 6/91
