MODE D'EMPLOI ZDI22003XA ZANUSSI

Ne laissez pas les détergents à la portée des enfants. Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

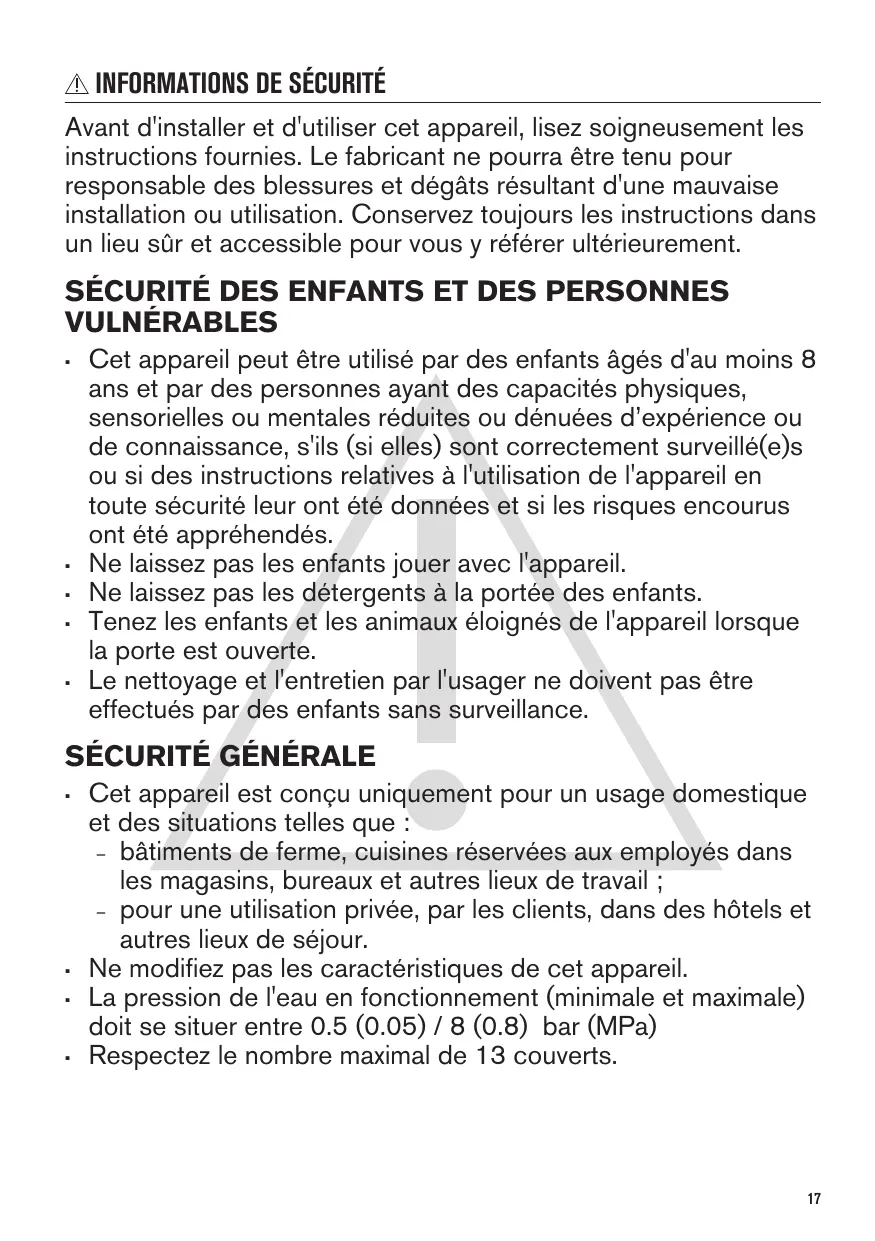

SÉCURITÉ GÉNÉRALE

– pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.

Ne modifiez pas les caractéristiques de cet appareil. La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa) Respectez le nombre maximal de 13 couverts.

Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans.

Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil. Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par ex. avec de la moquette. L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.

CONSIGNES DE SÉCURITÉ

INSTALLATION AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié. • • N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C. Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

BRANCHEMENT ÉLECTRIQUE AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d'alimentation de l'appareil doit être effectué par notre service après-vente agréé. Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche. Cet appareil est conforme aux directives CEE. Royaume-Uni et Irlande uniquement. Cet appareil est fourni avec un câble d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approuvé ASTA (BS 1362).

RACCORDEMENT À L'ARRIVÉE D'EAU

• Veillez à ne pas endommager les tuyaux de circulation d'eau. Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

AVERTISSEMENT! Tension dangereuse.

• Ne montez pas sur la porte ouverte de votre appareil ; ne vous asseyez pas dessus.

• Les produits de lavage pour lave-vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage. • Ne buvez pas l'eau de l'appareil ; ne jouez pas avec. • N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage. • De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme. • Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci. MAINTENANCE • Contactez votre service après-vente pour faire réparer l'appareil. N'utilisez que des pièces de rechange d'origine. • Avant de contacter le service, assurez-vous de disposer des informations suivantes (qui se trouvent sur la plaque signalétique). Modèle :

Voyant de fin. Voyant du réservoir à sel régénérant. Ce voyant est toujours éteint pendant le déroulement du programme.

PROGRAMMES Valeurs de consommation

3) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps. 4) Utilisez ce programme pour rincer rapidement les plats, pour éviter que les restes de nourriture ne collent sur la vaisselle et que de mauvaises odeurs se dégagent de l'appareil. N'utilisez pas de produit de lavage avec ce programme. INFORMATIONS POUR LES INSTITUTS DE TEST Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

info.test@dishwasher-production.com

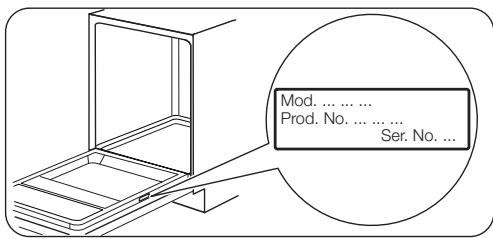

Notez le numéro du produit (PNC) indiqué sur la plaque signalétique.

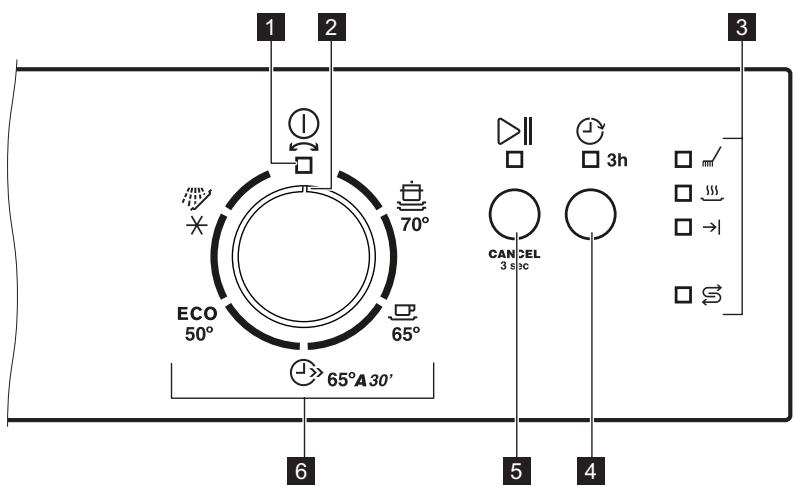

Tournez le sélecteur de programme sur une position dans laquelle l'indicateur de programme pointe vers l'un des programmes disponibles.

Si l'appareil est allumé et que l'indicateur de programme pointe vers l'un des programmes disponibles mais que le bandeau de commande n'indique pas que l'appareil est en mode Programmation, éteignez puis rallumez l'appareil, ou effectuez la procédure CANCEL. PROCÉDURE CANCEL Utilisez CANCEL pour : • annuler un programme en cours.

MODE UTILISATEUR Entrez en mode utilisateur pour modifier les réglages suivants de l'appareil :

• ajuster le niveau de l'adoucisseur d'eau en fonction de la dureté de l'eau. • Activer ou désactiver AirDry. Avant d'entrer en mode utilisateur, assurez-vous que l'appareil est en mode Programmation.

Maintenez la touche enfoncée tout en tournant le sélecteur vers la gauche, jusqu'à ce que l'indicateur de programme soit en position

RÉGLAGE DE L'ADOUCISSEUR D'EAU Alignez l'indicateur de programme avec le voyant Marche/Arrêt. 1. Maintenez la touche enfoncée tout en tournant le sélecteur vers la gauche, jusqu'à ce que l'indicateur de programme soit en position .

Maintenez la touche enfoncée jusqu'à ce que l'appareil passe en mode Programmation.

Pour entrer en mode utilisateur :

2. Relâchez la touche

lorsque le voyant se mettent à clignoter.

Le nombre de clignotements du voyant indique le réglage actuel de l'adoucisseur d'eau

(par ex. : 5 clignotements + pause + 5 clignotements = niveau 5). 3. Appuyez sur la touche plusieurs fois pour modifier le réglage. Le niveau augmente d'un palier à chaque fois que vous appuyez sur la touche . Lorsque vous atteignez le niveau 10 et appuyez à nouveau sur la touche, le réglage revient au niveau 1. 4. Pour confirmer et enregistrer les réglages, tournez le sélecteur jusqu'à ce qu'il pointe vers l'indicateur Marche/Arrêt.

TABLEAU DE DURETÉ DE L'EAU Degrés allemands

Durant la phase de séchage, le dispositif ouvre la porte de l'appareil.

Elle est alors maintenue entrouverte.

que l'indicateur de programme soit en position

. 2. Relâchez la touche

Marche/Arrêt et se mettent à clignoter.

3. Tournez le sélecteur vers la gauche jusqu'à ce que l'indicateur de programme soit en position . Le voyant indique le réglage actuel. Allumé = option AirDry activée. Éteint = option AirDry désactivée.

Par défaut, l'option AirDry est activée avec tous les programmes, à l'exception de

(si disponible) mais il est possible de la désactiver. DÉSACTIVATION DE L'OPTION AIRDRY. Alignez l'indicateur de programme avec le voyant Marche/Arrêt.

4. Appuyez sur pour activer ou désactiver

AirDry. 5. Pour confirmer et enregistrer les réglages, tournez le sélecteur jusqu'à ce qu'il pointe vers l'indicateur Marche/Arrêt. ATTENTION! Si les enfants peuvent accéder à l'appareil, nous vous conseillons de désactiver l'option AirDry car l'ouverture de la porte pourrait présenter un danger.

1. Maintenez la touche tournant le sélecteur vers la gauche, jusqu'à ce

AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la dureté de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau. 2. Remplissez le réservoir de sel régénérant.

3. Remplissez le distributeur de liquide de rinçage.

4. Ouvrez le robinet d'eau. 5. Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilisez pas de produit de lavage et ne chargez pas les paniers. 23

Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de

lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.

AJOUT DE SEL RÉGÉNÉRANT Avant la première utilisation, versez un litre d'eau dans le réservoir de sel régénérant.

ATTENTION! De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Pour éviter la corrosion, lancez un programme immédiatement après avoir rempli le réservoir de sel régénérant. AJOUT DU LIQUIDE DE RINÇAGE

2. Réglez le programme adapté au type de vaisselle et au degré de salissure.

Assurez-vous que l'appareil est en mode de sélection du programme. • Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir.

3. Chargez les paniers.

4. Ajoutez le produit de lavage. 5. Lancez le programme.

AJOUT DE PRODUIT DE LAVAGE

Réglez le distributeur de liquide de rinçage sur le niveau le plus faible.

DÉPART D'UN PROGRAMME

1. Ouvrez le robinet d'eau et fermez la porte. 2. Tournez le sélecteur de programme vers la droite ou la gauche pour sélectionner un programme. 3. Sélectionnez les options disponibles (le cas échéant). 4. Appuyez sur . L'appareil démarre. Le voyant

3. Appuyez sur la touche pour lancer le compte à rebours.

Le programme démarre automatiquement lorsque le décompte est terminé. OUVERTURE DE LA PORTE AU COURS DU FONCTIONNEMENT DE L'APPAREIL Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact

sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry. Ne tentez pas de refermer la porte dans les 2 minutes suivant son ouverture automatique par la fonction AirDry car vous pourriez endommager l'appareil. Si par la suite vous refermez la porte pendant 3 minutes, le programme en cours se termine. À LA FIN DU PROGRAMME Lorsque le programme est terminé, le voyant est allumé. Au bout de 5 minutes, l'appareil s'éteint automatiquement pour diminuer la consommation d'énergie. 1. Pour éteindre complètement l'appareil, tournez le sélecteur de programme jusqu'à ce que

l'indicateur de programme soit aligné sur l'indicateur Marche/Arrêt.

• Videz les plus gros résidus alimentaires des plats dans une poubelle. • Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou sélectionnez un programme avec une phase de prélavage. • Utilisez toujours tout l'espace des paniers. • Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvrent pas les uns les autres. • Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout en 1 (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage. • Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. ADOUCISSEUR D'EAU L'adoucisseur d'eau élimine les minéraux contenus dans l'eau, susceptibles de nuire aux résultats de lavage et au bon fonctionnement de l'appareil. Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en équivalent de calcaire. L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Renseignezvous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l’eau de votre zone d'habitation. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat afin de garantir les meilleurs résultats de lavage. UTILISATION DE SEL RÉGÉNÉRANT, DE LIQUIDE DE RINÇAGE ET DE PRODUIT DE LAVAGE • Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage

Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts.

Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs. N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

QUE FAIRE SI VOUS NE VOULEZ PLUS UTILISER DE PASTILLES TOUT EN 1

Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément, effectuez la procédure suivante. 1. Réglez l'adoucisseur d'eau sur le niveau maximal. 2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins. 3. Lancez le programme le plus court avec une phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers. 4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région. 5. Ajustez la quantité de liquide de rinçage libérée. CHARGEMENT DES PANIERS • Utilisez uniquement cet appareil pour laver des articles qui peuvent passer au lave-vaisselle. • Ne mettez pas dans le lave-vaisselle des articles en bois, en corne, en aluminium, en étain et en cuivre. • Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage). • Enlevez les restes d'aliments sur les articles.

• La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres ni se chevaucher. Mélangez les cuillères avec d'autres couverts. Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent. Placez les petits articles dans le panier à couverts. Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner. Assurez-vous que le bras d'aspersion tourne librement avant de lancer un programme.

AVANT LE DÉMARRAGE D'UN PROGRAMME Assurez-vous que :

• Les filtres sont propres et correctement installés. • Le bouchon du réservoir de sel régénérant est vissé.

• La vaisselle est bien positionnée dans les paniers. Le programme est adapté au type de vaisselle et au degré de salissure. Vous utilisez la bonne quantité de produit de lavage.

DÉCHARGEMENT DES PANIERS

1. Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs. 2. Commencez par décharger le panier inférieur, puis le panier supérieur. À la fin du programme, il peut rester de l'eau sur les parois et la porte de l'appareil.

EN CAS D'ANOMALIE DE FONCTIONNEMENT Si l'appareil ne démarre pas ou s'il s'arrête en cours de fonctionnement, vérifiez si vous pouvez résoudre le problème par vous-même en vous aidant des informations du tableau avant de contacter le

Service après-vente agréé.

Pour certains problèmes, le voyant de fin clignote pour indiquer un dysfonctionnement.

La plupart des problèmes peuvent être résolus sans avoir recours au service aprèsvente agréé.

AVERTISSEMENT! Des réparations mal entreprises peuvent entraîner un grave danger pour l'utilisateur. Toute réparation ne doit être effectuée que par un technicien qualifié.

Problème et code d'alarme

L'appareil ne s'allume pas.

Cause et solution possibles

• • L'appareil a lancé la procédure de rechargement de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes.

L'appareil ne se remplit pas d'eau.

• Le voyant Fin clignote une fois de façon intermittente. •

clignote en continu.

Assurez-vous que le tuyau de vidange n'est pas tordu ni plié.

Fermez le robinet d'eau et contactez le service après-vente agréé.

La porte de l'appareil est difficile à fermer.

Bruit de cliquetis ou de battement à l'intérieur de l'appareil.

Assurez-vous que le robinet d'eau n'est pas obstrué. Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué. Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.

L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglables (si disponibles).

De la vaisselle dépasse des paniers. La vaisselle n'est pas correctement rangée dans les paniers. Reportez-vous au manuel de chargement du panier. Assurez-vous que les bras d'aspersion peuvent tourner librement.

Problème et code d'alarme

Cause et solution possibles

Après avoir vérifié l'appareil, appuyez sur . Si le problème persiste, contactez le service après-vente agréé. Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente agréé.

LES RÉSULTATS DE LAVAGE ET DE SÉCHAGE NE SONT PAS SATISFAISANTS Problème

Cause et solution possibles

Résultats de lavage insatisfaisants.

Nettoyez les jets des bras d'aspersion et le filtre. Reportezvous au chapitre « Entretien et nettoyage ». La vaisselle est restée trop longtemps à l'intérieur de l'appareil, porte fermée. Il n'y a pas de liquide de rinçage ou le dosage du liquide de rinçage n'est pas suffisant. Augmentez le niveau de distributeur de liquide de rinçage. Les articles en plastiques peuvent avoir besoin d'être essuyés. Pour de meilleures performances de séchage, activez l'option AirDry. Nous vous recommandons de toujours utiliser du liquide de rinçage, même si vous utilisez déjà des pastilles tout en 1. La quantité de liquide de rinçage libérée est trop importante. Placez le sélecteur de dosage du liquide de rinçage sur un niveau plus faible. La quantité de produit de lavage est excessive. La quantité de liquide de rinçage libérée n'est pas suffisante. Placez le sélecteur de dosage du liquide de rinçage sur un niveau plus élevé. Il se peut que la qualité du liquide de rinçage soit en cause.

La vaisselle est mouillée.

Cause et solution possibles

• • Traces de rouille sur les couverts.

Il y a des résidus de détergent dans le distributeur de produit de lavage à la fin du programme

La pastille de détergent est restée coincée dans le distributeur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau. L'eau ne peut pas éliminer le détergent du distributeur de produit de lavage. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué. Assurez-vous que la vaisselle dans les paniers ne bloquent pas l'ouverture du couvercle du distributeur de liquide de rinçage.

Odeurs à l'intérieur de l'appareil.

L'eau de votre arrivée est dure. Reportez-vous au chapitre « Adoucisseur d'eau ». Même si vous utilisez des pastilles tout en 1, utilisez du seul régénérant et réglez la régénération de l'adoucisseur d'eau. Reportez-vous au chapitre « Adoucisseur d'eau ». Si des dépôts de calcaire persistent, nettoyez l'appareil avec un nettoyant spécial pour le détartrage de l'appareil. Testez différents produits de lavage. Contactez le fabricant du produit de lavage.

• Le distributeur de liquide de rinçage est vide. Il se peut que la qualité du liquide de rinçage soit en cause. Il se peut que la qualité des pastilles tout en 1 soit en cause. Essayez une marque différente ou activez le distributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles tout en 1.

Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle.

Chargez et déchargez le panier avec précautions. Reportezvous au manuel de chargement du panier. Placez les objets délicats dans le panier supérieur.

Reportez-vous aux chapitres « Avant la première utilisation »,

« Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables. Remettez le filtre (A) dans le filtre plat (C). Tournez-le vers la droite jusqu'à la butée. Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

NETTOYAGE DES BRAS D'ASPERSION Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des bras d'aspersion,

éliminez ceux-ci à l'aide d'un objet fin et pointu. NETTOYAGE EXTÉRIEUR • Nettoyez l'appareil avec un chiffon doux humide. • Utilisez uniquement des produits de lavage neutres. • N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

NETTOYAGE INTÉRIEUR

• Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide. • Si vous utilisez régulièrement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommandons de lancer un programme long au moins 2 fois par mois.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole

. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas
