MODE D'EMPLOI GC-PM 40/1 EINHELL

Instructions d’origine Tondeuse à gazon à essence

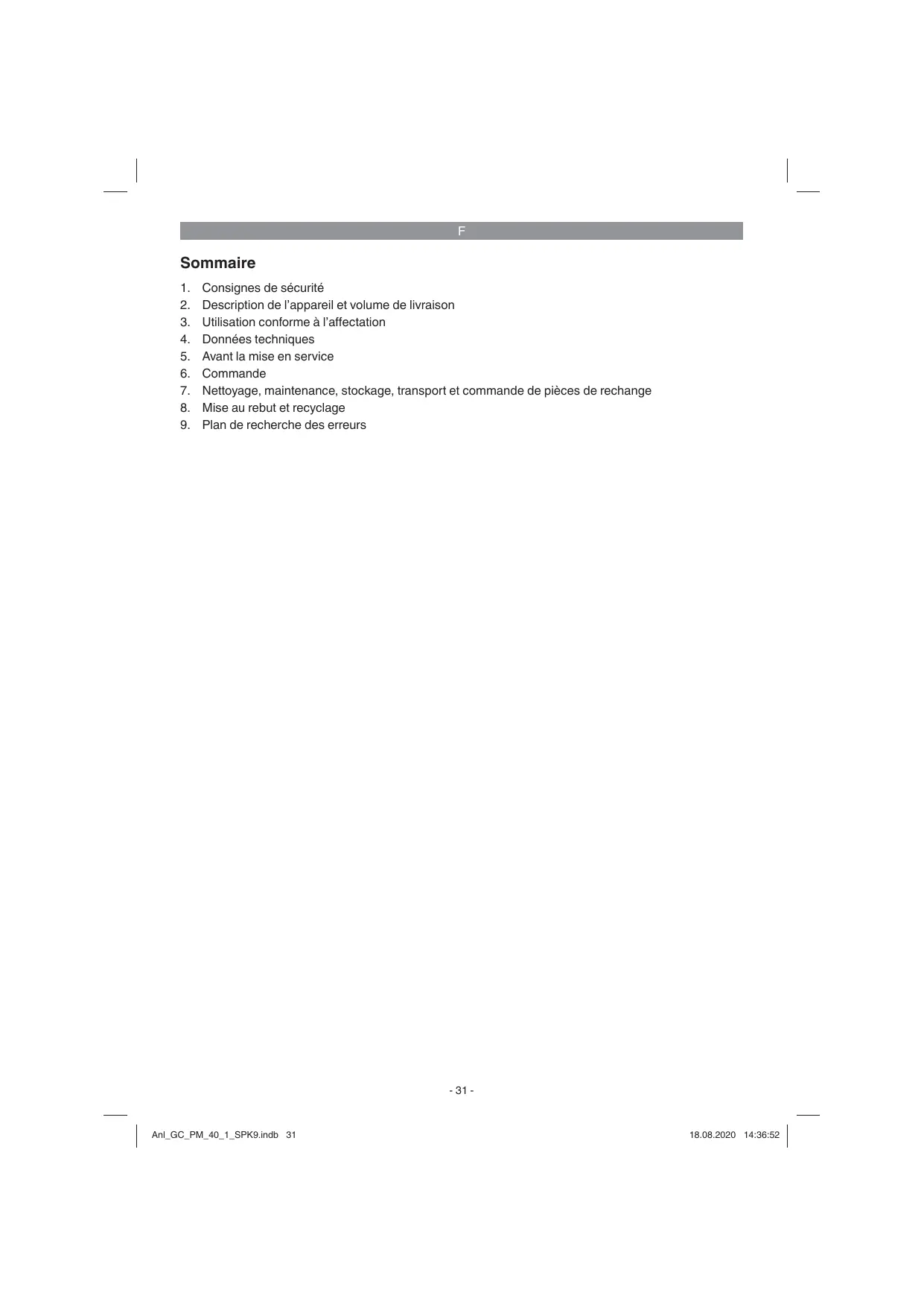

1. 2. 3. 4. 5. 6. 7. 8. 9.

Consignes de sécurité

Description de l’appareil et volume de livraison Utilisation conforme à l’affectation Données techniques Avant la mise en service Commande Nettoyage, maintenance, stockage, transport et commande de pièces de rechange Mise au rebut et recyclage Plan de recherche des erreurs

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afin d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe. Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure. Explication de la plaque signalétique sur l‘appareil (voir figure 13) 1) Lire le mode d‘emploi 2) Avertissement ! Danger dû à la projection de pièces. Gardez une distance de sécurité 3) Danger ! Attention aux lames acérées !Avant les travaux de maintenance, de remise en état, de nettoyage et de réglage, mettez l‘appareil hors circuit et retirez la cosse de bougie d‘allumage. 4) Remplir d‘huile et de carburant avant la mise en service 5) Attention ! Portez une protection auditive et des lunettes de protection 6) Niveau de puissance acoustique garanti. 7) Attention ! Parties brûlantes. Gardez vos distances. 8) Ne mettre du carburant que lorsque le moteur est à l‘arrêt. 9) Processus de démarrage 10) Levier de démarrage du moteur/levier d‘arrêt du moteur (I = moteur en marche ; 0 = moteur arrêt) 11) Levier de commande (levier d’accouplement)

2. Description de l’appareil et volume de livraison

2.1 Description de l’appareil (figure 1-11) 1a. Levier de démarrage/d‘arrêt du moteur (frein du moteur) 2. Pompe à carburant (Primer) 3. Guidon supérieur et inférieur 4a. Sac collecteur 4b. Indicateur de remplissage 5. Clapet d‘éjection 6. Bouchon de remplissage de réservoir 7. Bouchon fileté de remplissage d‘huile 8. 2x vis à empreinte cruciforme 9. Cordon de démarrage 10. 1x attache de câble 11. 2x écrous-étoile 12. 2x vis longues 13. Clé à bougie 14. 4x roues 15. 4x enjoliveurs 16. 2x vis pour montage roue droite (filet à droite) 17. 2x vis pour montage roue gauche (filet à gauche) 18. 4x rondelles (roue) 19. Œillet 2.2 Volume de livraison Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service aprèsvente à la fin du mode d‘emploi. • Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage. • Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a). • Vérifiez si la livraison est bien complète. • Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport. • Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouffer ! - 32 -

Guidon supérieur et inférieur Sac collecteur 1x attache de câble 2x écrous-étoile 2x vis longues Œillet 2x vis à empreinte cruciforme Clé à bougie Livret d‘instructions essence Mode d’emploi d’origine Consignes de sécurité

Avertissement ! En raison des risques pour l‘intégrité corporelle de l‘utilisateur, la débroussailleuse à essence ne peut pas être utilisée pour les travaux suivants : pour débroussailler les buissons, les haies et les arbustes, pour couper et broyer des plantes grimpantes ou du gazon poussant sur des toits ou dans des jardinières, ni pour nettoyer (aspirer) les chemins et comme hacheur pour réduire en morceaux des sections d’arbres et de haies. De plus, la tondeuse à gazon ne doit pas être utilisée comme moto-bêche ni pour égaliser des bosses du sol, comme par ex. les taupinières.

Pour des raisons de sécurité, la tondeuse à gazon ne doit pas être utilisée comme groupe d’entraînement pour d’autres outils ou jeux d‘outils de toute sorte.

3. Utilisation conforme à l’affectation

L‘appareil doit uniquement être utilisé conformément à son affectation ! Toute utilisation allant audelà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fabricant décline toute responsabilité et l‘utilisateur/l‘opérateur est tenu responsable.

4. Données techniques

La tondeuse à gazon convient à l‘utilisation privée dans des jardins domestiques et d’agrément.

Sont considérées comme tondeuses à gazon pour les jardins domestiques et d‘agrément celles dont l‘utilisation annuelle ne dépasse pas 50 heures et qui sont utilisées surtout pour l‘entretien de surfaces d‘herbe ou de gazon, ne le sont pas cependant celles utilisées dans les installations publiques, les parcs, les terrains de sports ainsi que dans l‘agriculture et les exploitations forestières. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l‘appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente. Le respect du mode d‘emploi joint par le fabricant est la condition primordiale préalable à une utilisation conforme de l‘appareil. Le mode d‘emploi comprend également les conditions de fonctionnement, de maintenance et d‘entretien.

Type de moteur : moteur à quatre temps

1 cylindré 79,8 ccm Puissance absorbée : 1,2 kW Vitesse de travail n0 : 3000 min/tr Carburant : essence (E10) Contenance du réservoir : env. 1 l. Huile moteur : env. 0,4l Bougie d‘allumage : F7RTC/F6RTC Distance des électrodes (bougie d‘allumage) : 0,5 - 0,7 mm Réglage de la hauteur de coupe : centrale 25-45-60 (mm) Largeur de coupe : 400 mm Poids : 18,5 kg Danger ! Bruit et vibration Niveau de pression acoustique LpA .... 83,5 dB(A) Imprécision KpA 3 dB Niveau de puissance acoustique LWA 96 dB(A) Imprécision KWA 2,77 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Valeur d’émission de vibration ah = 2,643 m/s2 Insécurité K = 1,5 m/s2

Évitez une utilisation prolongée en raison des fortes émissions sonores et vibrations.

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état. • Entretenez et nettoyez l’appareil régulièrement. • Adaptez votre façon de travailler à l’appareil. • Ne surchargez pas l’appareil. • Faites contrôler l’appareil le cas échéant. • Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas. Prudence ! Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique : 1. Déficience auditive si aucun casque anti-bruit approprié n’est porté. 2. Atteintes à la santé issues des vibrations main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

5.1 Assemblage des composants Certaines pièces sont livrées démontées. L‘assemblage est simple à condition de respecter les consignes suivantes. Remarque ! Lors de l‘assemblage et pour les travaux de maintenance, les outils supplémentaires suivants sont nécessaires. Ils ne sont pas compris dans la livraison : • une cuve collectrice d‘huile plate (pour la vidange d‘huile) • un récipient doseur d‘un litre (résistant à l‘huile / à l‘essence) • un jerrican d‘essence • un entonnoir (convenant aux tubulures de remplissage d‘essence du réservoir) • des chiffons ménagers (pour essuyer les restes d‘huile / d‘essence ; les remettre à une station d‘essence pour leur élimination) • une pompe d‘aspiration à carburant (en plastique, à acheter dans les magasins de bricolage)

une burette d‘huile avec pompe à main (à acheter dans les magasins de bricolage) huile moteur

5.1.1 Montage guidon

1. Montez le guidon inférieur et le guidon supérieur (pos. 3) comme indiqué sur la figure 3a-3b. 2. Accrochez la poignée du cordon de démarrage (pos. 9) au crochet prévu à cet effet comme indiqué sur la figure 3c. 3. Fixez les attaches de câble à l‘aide de l‘attache de câble (pos. 10) du guidon comme indiqué sur la figure 3d. 4. Soulevez le clapet d‘éjection (pos. 5) d‘une main et accrochez le sac collecteur d‘herbe (pos. 4a) comme indiqué sur la figure 4. 5.1.2 Réglage de la hauteur de coupe Attention ! Le réglage de la hauteur de coupe peut s‘effectuer uniquement lorsque le moteur est arrêté et la cosse de bougie d‘allumage débranchée. 1. Utilisez un tournevis pour le démontage des enjoliveurs (fig. 7e). 2. Démontez les roues à l‘aide de la clé à bougie jointe à la livraison (fig. 7c/ pos. 13). 3. Le réglage de la hauteur de coupe se fait de façon décentrée, les 4 roues doivent être réglées indépendamment les unes des autres. Déterminez laquelle des 3 hauteurs vous allez régler (fig. 7a). Position 1 : hauteur de coupe basse Position 2 : hauteur de coupe moyenne (suffisante pour une utilisation normale) Position 3 : hauteur de coupe élevée Attention : il convient de régler la même hauteur de coupe sur les 4 roues. 4. Montez les roues (pos. 14) comme illustré sur les figures 7a-7c, à l‘aide de la clé à bougie jointe à la livraison (pos. 13). Attention : pour fixer les roues du côté droit, il faut utiliser des vis à filet à droite (pos. 16). Pour le côté gauche, on utilisera des vis avec filet à gauche (pos. 17). 5. Montez les enjoliveurs (fig. 7d/pos. 15)

Remarque ! Le moteur est livré sans carburant. C‘est pourquoi, il faut absolument mettre de l‘huile et de l‘essence avant la mise en service. 1. Vérifiez le niveau d‘huile (voir 7.2.1). 2. Pour mettre de l‘essence, utilisez un entonnoir et un récipient mesureur. Assurez-vous que l‘essence est propre. Avertissement : n‘utilisez toujours qu‘un seul jerrican d‘essence de sécurité. Ne fumez pas lorsque vous remplissez d‘essence. Éteignez le moteur avant de remplir d‘essence et laissez-le refroidir quelques minutes. 3. Assurez-vous que le câble d‘allumage est bien raccordé à la bougie d‘allumage. Contrôle de sécurité levier de démarrage/ d‘arrêt Afin d‘éviter un démarrage involontaire de la tondeuse ainsi qu‘un arrêt rapide du moteur et de la lame en cas de danger, celle-ci est équipée d‘un levier de démarrage/d‘arrêt (fig. 5a/pos. 1a). Celui-ci doit être actionné (fig. 5b) avant que la tondeuse soit démarrée. Lorsqu‘on relâche le levier de démarrage/d‘arrêt, celui-ci doit revenir dans la position initiale (fig. 5a). Avant de démarrer le moteur, vous devriez effectuer ce processus quelques fois afin de vous assurer que le levier et les cordons de démarrage fonctionnent correctement. Répétez ce test encore une fois une fois le moteur démarré. Après avoir relâché le levier de démarrage/d‘arrêt, le moteur doit s‘arrêter en quelques secondes. Si ce n‘est pas le cas, adressez au service client. Danger : la larme tourne lorsque le moteur démarre. 6.1 Lancez le moteur 1. Assurez-vous que le câble d‘allumage est bien raccordé à la bougie d‘allumage. 2. Appuyez 3x sur la pompe à carburant (primer) (fig. 6/pos. 2). Lorsque le moteur est chaud, ce point peut être ignoré. 3. Placez-vous derrière la tondeuse. Actionnez le levier de démarrage/d‘arrêt (fig. 5b) à l‘aide d‘une main. L‘autre main se place sur la poig-

4. Démarrez le moteur avec le démarreur inversé (fig. 1/pos. 9). Pour cela, sortez la poignée d‘env. 10-15 cm (jusqu‘à sentir une résistance), puis tirez dessus vigoureusement d‘un seul coup. Si le moteur n‘a pas démarré, actionnez à nouveau la poignée. Remarque ! Ne laissez pas le cordon de démarrage revenir trop rapidement. Remarque ! Par temps froid, il peut être nécessaire de renouveler le processus de démarrage plusieurs fois de suite. 6.2 Recommandations pour bien tondre Danger ! N‘ouvrez jamais le clapet d‘éjection lorsque le dispositif collecteur est en train d‘être vidé et que le moteur est encore en marche. La lame en rotation peut entraîner des blessures. Veuillez toujours soigneusement fixer le clapet d‘éjection et le sac collecteur. Éteignez le moteur avant de les enlever. Éteignez le moteur avant tous travaux de réglage, de maintenance et de réparation et attendez jusqu‘à ce que la lame ne tourne plus. Retirez la cosse de bougie d‘allumage. Tondre Le moteur est réglé sur une vitesse de coupe pour le gazon, la collecte des éjections de gazon dans le sac collecteur et pour une longue durée de fonctionnement. Ne tondre qu‘avec des lames aiguisées et en bon état afin que les brins d‘herbe ne s‘effilochent pas et n‘entraînent pas un jaunissement du gazon. Afin d‘obtenir une coupe propre, tondez toujours en bandes aussi droites que possible. Ce faisant, faites en sorte que les bandes se chevauchent de quelques centimètres, pour qu‘il n‘y ait pas de traces. Maintenez le dessous de la tondeuse propre et enlevez obligatoirement les dépôts de gazon. Les dépôts rendent le démarrage difficile, altèrent la qualité de la coupe et gênent l‘éjection de l‘herbe. Sur les pentes, il faut tondre en position perpendiculaire à la pente. Pour éviter un glissement de la tondeuse, il faut l‘orienter vers le haut. Choisissez - 35 -

F la hauteur de coupe selon la hauteur effective du gazon. Faites plusieurs passages afin de ne couper qu‘au maximum 4 cm de gazon à la fois.

Accrochez le sac collecteur uniquement lorsque le moteur est éteint et l‘outil de coupe arrêté.

Avant de procéder à un quelconque contrôle de la lame, mettre le moteur hors circuit. Pensez que la lame continue de tourner encore quelques minutes après que le moteur ait été éteint. N‘essayez jamais d‘arrêter la lame. Vérifiez régulièrement que la lame est bien fixée, en bon état et bien affûtée. Affûtez-la ou remplacez-la si ce n‘est pas le cas. Si la lame heurte un objet alors qu‘elle est en marche, arrêtez la tondeuse et attendez que la lame soit complètement immobile. Vérifiez ensuite l‘état de la lame et du support de lame. Si celleci est endommagée, il faut la remplacer.

6.3 Mettre le moteur hors circuit Pour éteindre le moteur, relâchez le levier de démarrage/d‘arrêt du moteur (fig. 5a/pos. 1a). Retirez la cosse de bougie d‘allumage de la bougie d‘allumage pour éviter que le moteur ne démarre. Contrôlez le cordon de démarrage du frein avant de redémarrer la tondeuse. Contrôlez si le cordon de démarrage est bien monté. Un cordon d‘arrêt plié ou endommagé doit être remplacé. 6.4 Videz le sac collecteur d‘herbe Lorsque le panier collecteur est plein, le débit d‘air diminue et l‘indicateur de remplissage panier collecteur (4b) est contre le panier collecteur (fig. 12). Videz le sac collecteur et nettoyez le canal d‘éjection. Danger ! Avant d‘enlever le sac collecteur, éteignez le moteur et attendez l‘arrêt complet de la lame. Pour enlever le sac collecteur, soulevez d‘une main le clapet d‘éjection, de l‘autre, retirez le sac collecteur en l‘attrapant par la poignée (fig. 4). Conformément aux normes de sécurité, lorsque le panier collecteur est enlevé, le clapet d‘éjection se ferme et bloque l‘orifice d‘éjection arrière. Si, ce faisant des restes d‘herbe restent accrochés dans l‘ouverture, il est nécessaire de reculer la tondeuse d‘environ 1 m afin de faciliter le redémarrage du moteur.

Soulevez le clapet d‘éjection d‘une main et de l‘autre, tenir le sac collecteur par la poignée et l‘accrochez en partant d‘en haut.

7. Nettoyage, maintenance, stockage, transport et commande de pièces de rechange

Danger ! Ne travaillez jamais le long de pièces sous tension du système d‘allumage, ne les touchez pas lorsque le moteur est en marche. Avant tous travaux de maintenance et d‘entretien, retirez la cosse de bougie d‘allumage de la bougie d‘allumage. Ne procédez jamais à de quelconques travaux sur l‘appareil en marche. Les travaux qui ne sont pas décrits dans le mode d‘emploi, devraient être exécutés par un atelier homologué. 7.1 Nettoyage Nettoyez la tondeuse minutieusement après chaque utilisation. En particulier la partie inférieure et le logement de la lame. Pour cela, faites basculer la tondeuse vers l‘arrière en appuyant vers le bas sur le guidon. Remarque : avant de basculer la tondeuse, videz entièrement le réservoir de carburant à l‘aide d‘une pompe d‘aspiration d‘essence. La tondeuse ne doit pas être renversée au-delà de 90°. L‘herbe et les saletés sont plus faciles à enlever juste après la tonte. Des résidus d‘herbe et de saletés peuvent entraîner une altération de la fonction de tonte. Contrôlez si le canal d‘éjection est exempt de résidus d‘herbe et éliminez-les au besoin. Ne nettoyez jamais la tondeuse à l‘aide d‘un jet d‘eau ou d‘un nettoyeur haute pression. Veillez à ce qu‘aucune eau n‘entre à l‘intérieur de l‘appareil. Des produits nettoyants comme un produit nettoyant à froid ou du white-spirit ne doivent pas être utilisés.

Éliminez les résidus de coupe dans le carter et sur les outils de travail à l‘aide d‘instruments adaptés, par exemple une brosse ou une balayette plutôt qu‘avec les mains ou les pieds.

Pour que la collecte d‘herbe fonctionne bien, il faut nettoyer le sac collecteur et en particulier le filet à l‘intérieur après l‘utilisation. - 36 -

Pour des raisons de sécurité, ne faites affûter, détordre ou monter votre lame que par un atelier homologué. Afin d‘obtenir un résultat optimal, il est conseillé de faire contrôler la lame une fois par an.

Vous trouverez les intervalles de maintenance dans le livret du service après-vente ci-joint.

Remarque : les matériaux de maintenance sales ainsi que les matières consommables sont à remettre à une déchetterie. 7.2.1 Moteur à essence Remarque : Ne faites jamais fonctionner le moteur sans ou avec trop peu d‘huile. Cela peut causer de graves dommages du moteur. Contrôle du niveau d‘huile Positionnez la tondeuse à l‘horizontale. Dévissez la jauge d‘huile (fig. 9a/pos. 7) en tournant vers la gauche et essuyez la jauge. Enfilez à nouveau la jauge jusqu’à la butée dans la tubulure de remplissage, ne vissez pas. Retirez la jauge et lisez le niveau d‘huile en position horizontale. Le niveau d‘huile doit se trouver entre le min. et max. de la jauge de niveau d‘huile (fig. 9b). Vidange d‘huile Le remplacement du moteur devrait être effectué avec le moteur à l‘arrêt mais encore chaud. 1. Assurez-vous que le panier collecteur est bien décroché. 2. Videz le réservoir d‘essence à l‘aide d‘une pompe d‘aspiration à essence, laissez le moteur tourner jusqu‘à ce que l‘essence restante soit consommée. 3. Placez un bac récupérateur d‘huile à côté de la tondeuse. 4. Ouvrez le bouchon de remplissage d‘huile (pos. 7) et basculez la tondeuse de 90° sur le côté. 5. Grâce à l‘ouverture de remplissage d‘huile ouverte, l‘huile chaude s‘écoule dans le bac récupérateur d‘huile. 6. Après écoulement complet de l‘huile usagée, redressez la tondeuse. 7. Mettre de l‘huile moteur jusqu‘à la marque supérieure de la jauge de niveau d‘huile. 8. Attention ! Ne vissez pas la jauge de niveau d‘huile pour contrôler le niveau d’huile, mais enfoncez-la uniquement jusqu‘au filetage. 9. L‘huile usée doit être éliminée conformément aux prescriptions en vigueur.

Remplacement de la lame (fig. 8)

Pour le remplacement de l‘outil de coupe, il faut utiliser uniquement des pièces de rechange d‘origine. La désignation de la lame doit correspondre au numéro indiqué dans la liste des pièces de rechange. Ne montez jamais une autre lame. Lame endommagée Si, malgré toutes les précautions, la lame entre en contact avec un obstacle, éteignez immédiatement le moteur et retirez la cosse de bougie d‘allumage. Basculez la tondeuse vers l‘arrière et vérifiez si la lame n‘a pas été endommagée. Les lames endommagées ou tordues doivent être remplacées. Ne jamais remettre droite une lame tordue. Ne travaillez jamais avec une larme tordue ou très usée, cela entraîne des vibrations et peut provoquer d‘autres endommagements sur la tondeuse. Avertissement ! Risque de blessure si l‘on travaille avec une lame endommagée. 7.2.3 Axes de roues et moyeux de roues Les axes et moyeux de roues doivent être légèrement lubrifiés une fois par saison. Pour cela, enlevez les enjoliveurs à l‘aide d‘un tournevis et desserrez les vis de fixation des roues. 7.2.4 Entretien et réglage des cordons de démarrage Huilez souvent les cordons de démarrage et contrôlez leur souplesse. 7.2.5 Maintenance du filtre à air (fig. 10) Les filtres à air encrassés réduisent la puissance motrice en raison d‘une amenée d‘air au carburateur trop réduite. Si l‘air est très chargé de poussière, contrôlez plus souvent le filtre à air. Ne nettoyez jamais le filtre avec de l‘essence ou avec des solvants inflammables. Nettoyez le filtre à air uniquement à l‘air comprimé ou en tapotant dessus.

7.2.6 Maintenance de la bougie d‘allumage Nettoyez la bougie d‘allumage à l‘aide d‘une brosse à fils de cuivre. 1. Retirez la cosse de bougie d‘allumage (fig. 11/pos. A). 2. Retirez la bougie d‘allumage avec une clé à bougie. 3. Le montage s‘effectue dans l‘ordre inverse des étapes. 7.2.7 Réparation Après une réparation ou une maintenance, assurez-vous que toutes les pièces importantes en matière de sécurité soient bien en place et en bon état. Stockez les pièces présentant un danger potentiel hors de portée des personnes tierces et des enfants. Remarque ! Conformément à la loi sur la responsabilité du fait des produits défectueux, nous déclinons toute responsabilité pour les dommages résultants de réparations non conformes ou lorsque des pièces de rechange non d‘origines ou que nous n‘avons pas validées ont été utilisées. Nous déclinons également toute responsabilité pour les dommages de réparations non conformes. Il faut charger un service aprèsvente ou un spécialiste agréé de ces réparations. La même chose est valable également pour les pièces d‘accessoires. 7.2.8 Heures de fonctionnement Pour les horaires d‘utilisation, veuillez respecter les réglementations légales en vigueur qui peuvent être localement différentes. 7.3 Préparation pour le stockage de la tondeuse Avertissement ! Ne retirez pas l‘essence dans des endroits fermés, à proximité de feu ou en fumant. Ne retirez pas l‘essence carburant dans des endroits fermés, à proximité de feu ou en fumant. Les vapeurs de gaz peuvent causer des explosions ou un incendie.

le cylindre. Tirez la poignée de démarrage lentement pour que l‘huile protège l‘intérieur du cylindre. Vissez à nouveau la bougie d‘allumage.

5. Nettoyez les ailettes de refroidissement du cylindre et le carter. 6. Nettoyez l‘appareil complètement afin de protéger le revêtement. 7. Stockez l‘appareil dans un endroit ou un lieu bien aéré. 7.4 Préparation de la tondeuse pour le transport Avertissement ! Ne retirez pas l‘essence dans des endroits fermés, à proximité de feu ou en fumant. Ne retirez pas l‘essence carburant dans des endroits fermés, à proximité de feu ou en fumant. Les vapeurs de gaz peuvent causer des explosions ou un incendie. 1. Videz le réservoir à essence à l‘aide d‘une pompe d‘aspiration d‘essence. 2. Faites tourner le moteur jusqu‘à ce que le reste d‘essence soit consommé. 3. Videz l‘huile du moteur chaud. 4. Retirez la cosse de bougie d‘allumage de la bougie. 5. Nettoyez les ailettes de refroidissement du cylindre et le carter. 6. Accrochez le cordon de démarrage au crochet (fig. 3c). Desserrez le raccord indiqué sur la fig. 3b à gauche et à droite du guidon et repliez le guidon supérieur vers le bas. Faites attention ce-faisant à ne pas tordre les cordons de démarrage. 7. Enroulez quelques feuilles de carton ondulé entre les guidons supérieurs et inférieurs et le moteur afin d‘éviter les frottements. 8. Mettez en place une sécurité de transport suffisante pour éviter les endommagements et les blessures dus au glissement pendant le trajet.

1. Videz le réservoir à essence à l‘aide d‘une pompe d‘aspiration d‘essence.

2. Démarrez le moteur et faites-le tourner jusqu‘à ce que le restant d‘essence soit consommé. 3. Faites une vidange après chaque période de tonte. 4. Enlevez la bougie d‘allumage. Mettre à l‘aide d‘une burette d‘huile env. 20 ml d‘huile dans - 38 -

7.5 Matériel de consommation, matériel d‘usure et pièces de rechange Les pièces de rechange, les matériels de consommation et d‘usure comme par ex. l‘huile moteur, les courroies trapézoïdales, les bougies, les inserts de filtres, les batteries ou les lames ne sont pas pris en charge dans la garantie. 7.6 Commande de pièces de rechange : Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: • Type de l’appareil • No. d’article de l’appareil • No. d’identification de l’appareil • No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.Einhell-Service.com

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

9. Plan de recherche des erreurs

Avertissement : éteignez d‘abord le moteur et retirez la cosse de bougie d‘allumage avant de procéder à des vérifications ou des réglages. Avertissement : lorsqu‘après un réglage ou une réparation, le moteur a tourné pendant quelques minutes, pensez que l‘échappement et d‘autres pièces sont brûlantes. Donc ne pas toucher afin d‘éviter des brûlures. Dérangement

Course irrégulière, fortes vibrations de l‘appareil

- Fixation de la lame desserrée - Lame non équilibrée

- Vérifiez la fixation de la lame - Remplacez la lame

Le moteur ne démarre pas

- Le levier de démarrage/d‘arrêt du moteur n‘est pas enfoncé

- Mauvaise position de l‘accélérateur (si existant) - Bougie d‘allumage défectueuse - Réservoir à essence vide - Pompe à carburant (Primer) non actionnée (si existante)

- Levier de démarrage/d‘arrêt enfoncer

- Contrôler le réglage (si existant)

Le moteur fonctionne irrégulièrement

- Filtre à air encrassé

- Bougie d‘allumage encrassée

- Nettoyage du filtre à air

- Nettoyage de la bougie d‘allumage

Le gazon jaunit, la coupe est irrégulière

- La lame est émoussée

- Hauteur de coupe trop basse - Vitesse de rotation du moteur trop faible

- Réglez à la bonne hauteur de coupe - Positionner le levier de l‘accélérateur sur max. (si existant)

L‘éjection d‘herbe est sale

- Vitesse de rotation du moteur trop faible

- Hauteur de coupe trop basse - La lame est usée - Le sac collecteur est bouché

- Positionnez le levier de l‘accélérateur maxi.

- Réglez correctement - Remplacez la lame - Videz le sac collecteur

- Remplacez la bougie d‘allumage

- Mettez du carburant - Actionner la pompe à carburant (Primer) (si existante)

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obtenu.

Sous réserve de modifications techniques

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables. Catégorie

Filtre à air, commande bowden, sac collecteur, pneus, accouplement du moteur

Matériel de consommation/ pièces de consommation*

*Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ? avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ? quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

Décrivez ce défaut de fonctionnement.

Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes : 1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous. 2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie. 3. Sont exclus de notre garantie : - les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle. 4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile. 5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justificatif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi. - 42 -
