VFH291W - Lave-vaisselle VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle sur pied, encastrable

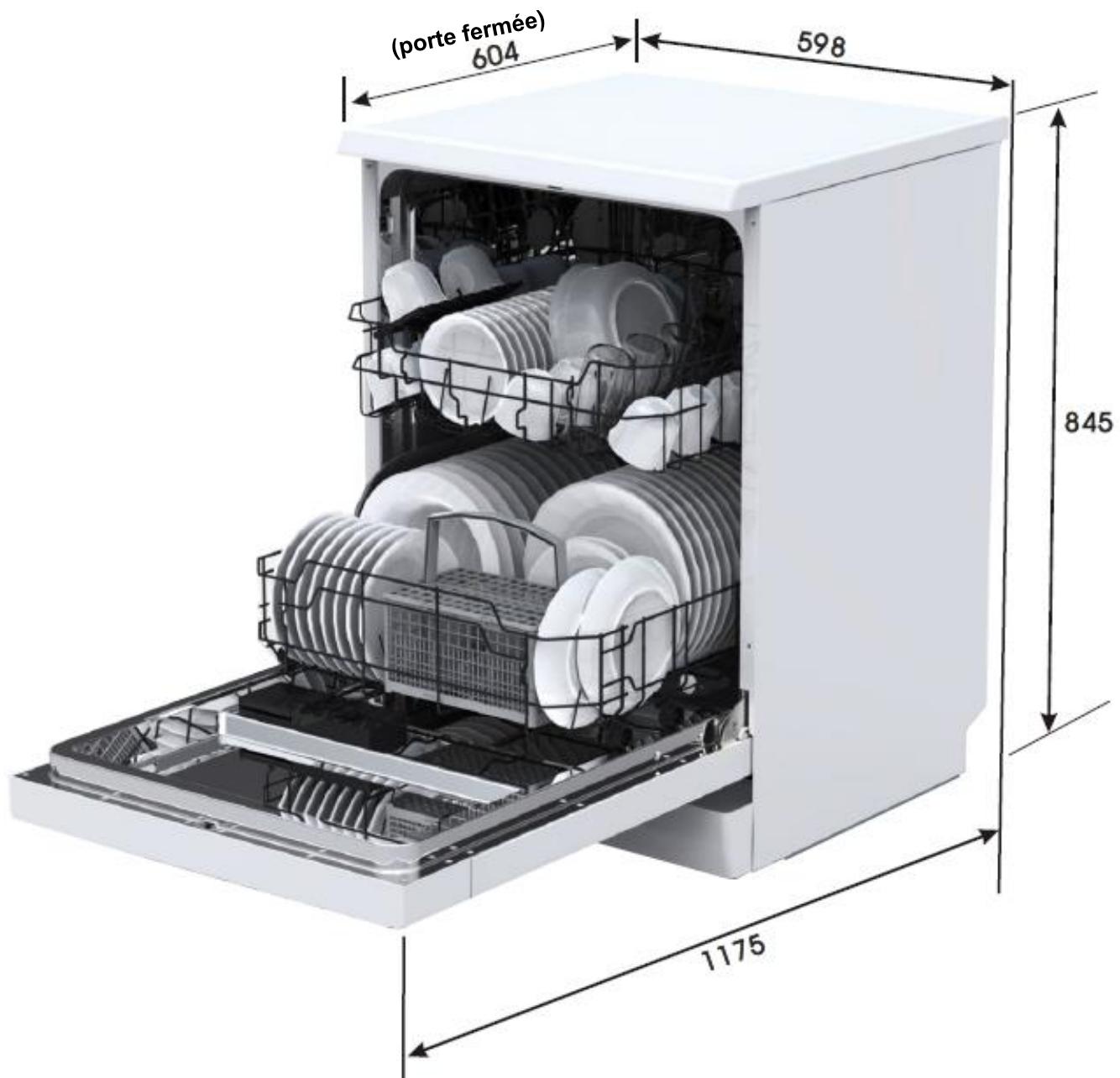

Dimensions (H x L x P)	845 mm x 598 mm x 604 mm (porte fermée)
Alimentation électrique	230 V ~ 50 Hz, 1930 W
Capacité	12 couverts
Classe d'efficacité énergétique	A++
Consommation énergétique annuelle	258 kWh
Consommation d'eau annuelle	3080 L
Classe d'efficacité de séchage	A
Niveau sonore	47 dB(A)
Programmes de lavage	Intensif, Normal, ECO, Verre, 90 min, Rapide
Fonctions spéciales	Départ différé (3/6/9h), Demi-charge, Verrouillage enfants
Type de détergent	Poudre, tablettes, liquide (adapté lave-vaisselle)
Adoucisseur d'eau	Réglable (H1 à H6), capacité sel 1,5 kg
Distributeur de produit de rinçage	Capacité 110 ml, réglage (D1 à D5)
Température maximale de lavage	70 °C (cycle Intensif)
Pression d'eau requise	0,04 - 1,0 MPa

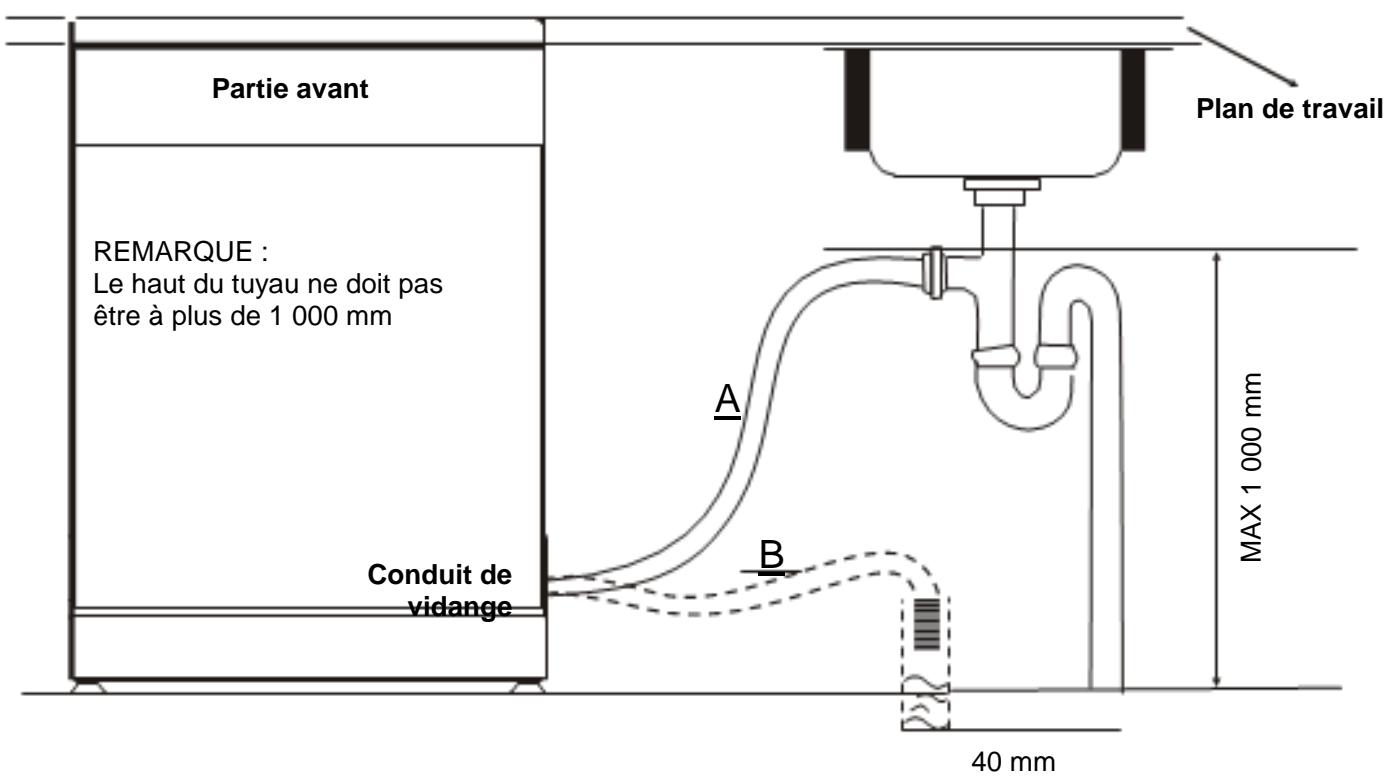

Branchements	Arrivée d'eau froide (3/4"), vidange diam. min 40 mm

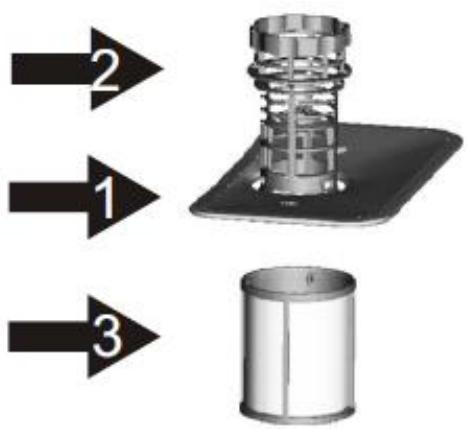

Système de filtration	Filtre principal, filtre primaire, microfiltre
Protection contre le gel	Procédure de vidange manuelle
Service après-vente	0 892 02 88 02 (0,50 €/min + prix appel)

FOIRE AUX QUESTIONS - VFH291W VEDETTE

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez que l'appareil est sous tension et que la prise est bien branchée. Contrôlez également que le fusible ou le disjoncteur n'a pas sauté. Assurez-vous que la porte est correctement fermée et que le robinet d'arrivée d'eau est ouvert.

La vaisselle n'est pas propre après le lavage, pourquoi ?

Cela peut provenir d'un mauvais chargement (vaisselle qui bloque les bras d'arrosage), d'un programme trop faible, ou d'une quantité de détergent insuffisante. Vérifiez aussi que les filtres sont propres et correctement installés.

Comment ajouter du sel régénérant ?

Ouvrez le bouchon du réservoir à sel situé sous le panier inférieur. Versez environ 1,5 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir fourni, puis remplissez d'eau jusqu'à ras bord. Lancez immédiatement un programme de lavage pour éliminer l'excès d'eau salée.

Que signifient les codes d'erreur ?

- Voyant Rapide clignote : délai d'arrivée d'eau trop long (robinet fermé, pression faible).
- Voyants Rapide et 90 min clignotent : température non atteinte (défaut de l'élément chauffant).
- Voyant Verre clignote : débordement (fuite). Coupez l'arrivée d'eau avant d'appeler un technicien.

Comment nettoyer les filtres ?

Tournez le filtre principal dans le sens inverse des aiguilles d'une montre et soulevez-le. Retirez le filtre primaire et le microfiltre. Nettoyez-les à l'eau courante avec une brosse douce. Remontez en ordre inverse. Ne faites jamais fonctionner l'appareil sans filtre.

Pourquoi y a-t-il des traces sur les verres ?

Des traces blanches ou bleutées indiquent un excès de produit de rinçage : réduisez le dosage (réglage D1-D5). Des traces d'eau ou de calcaire signalent un manque de produit de rinçage : augmentez la dose.

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les touches Départ différé et Demi-charge pour verrouiller les commandes. Répétez l'opération pour déverrouiller.

Le lave-vaisselle fait un bruit anormal, que faire ?

Un bruit de choc provient souvent d'un bras d'arrosage bloqué par un ustensile : mettez en pause et réorganisez la vaisselle. Un cliquetis peut être dû à des couverts mal placés dans le panier.

Quel programme choisir pour une vaisselle normale ?

Le programme ECO est le plus performant en consommation d'eau et d'énergie pour une vaisselle normalement sale. Sa durée est de 190 minutes. Pour un lavage rapide, utilisez le programme 90 min.

Comment entretenir le lave-vaisselle à long terme ?

Après chaque cycle, laissez la porte légèrement ouverte pour éviter les odeurs. Nettoyez régulièrement les joints avec une éponge humide. Effectuez un cycle de nettoyage à vide avec du vinaigre ou un produit spécifique de temps en temps.

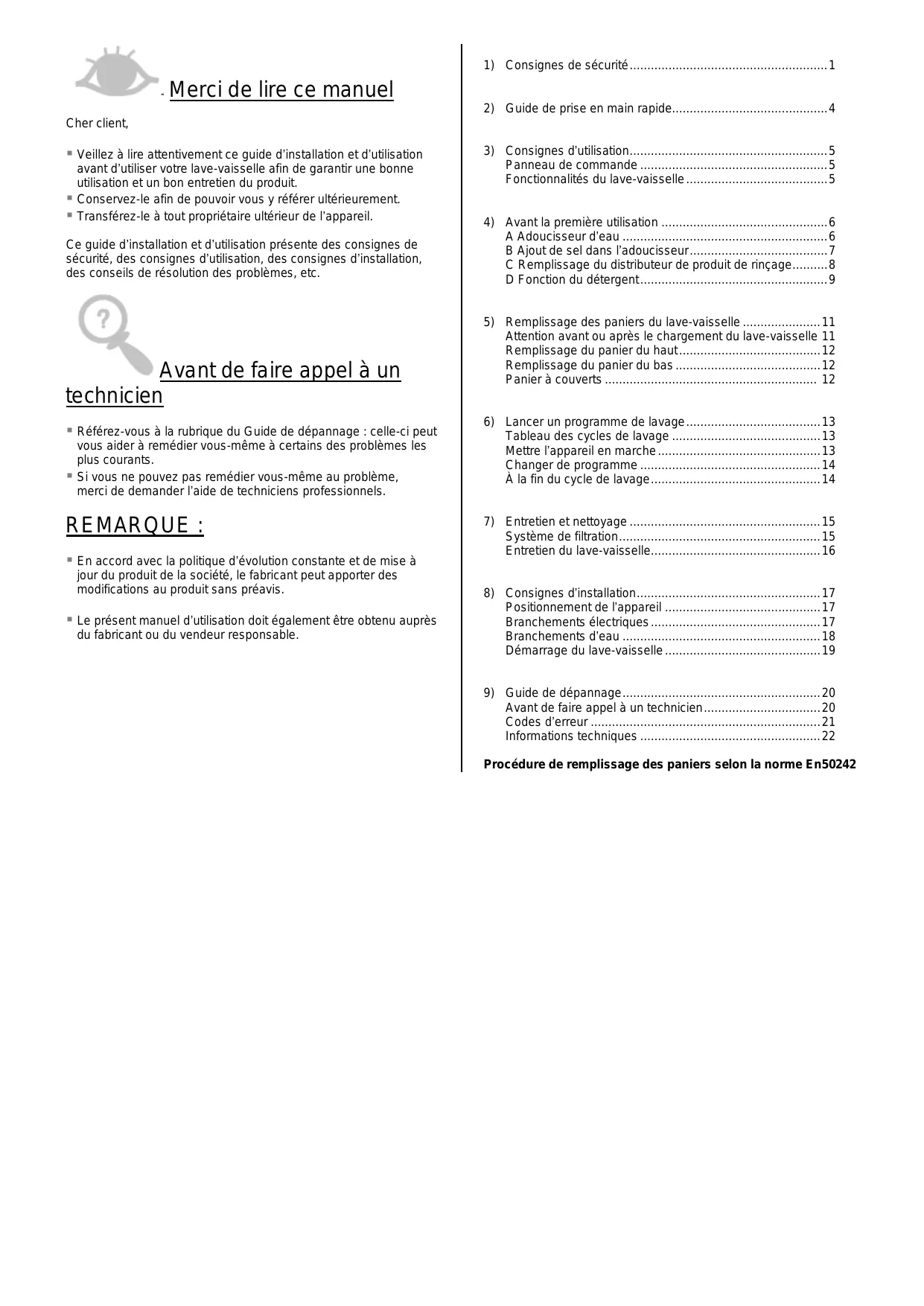

MODE D'EMPLOI VFH291W VEDETTE

• Veillez à lire attentivement ce guide d'installation et d'utilisation avant d'utiliser votre lave-vaiselle afin de garantir une bonne utilisation et un bon entretien du produit.
• Conservez-le afin de pouvoir vous y référer ultérieurement. Transférez-le à tout propriétaire ultérieur de l'appareil.

Ce guide d'installation et d'utilisation présente des consignes de sécurité, des consignes d'utilisation, des consignes d'installation, des conseils de résolution des problèmes, etc.

Technicien

Référez-vous à la rubrique du Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants. Si vous ne pouvez pas remédier vous-même au problème, merci de demander l'aide de techniciens professionnels.

Remarque:

En accord avec la politique d'évolution constante et de mise à jour du produit de la société, le fabricant peut apporter des modifications au produit sans préavis. - Le présent manuel d'utilisation doit également être obtenu auprès du fabricant ou du vendeur responsable.

1) Consignes de sécurité 1 2) Guide de prise en main rapide. 4

3) Consignes d'utilisation. 5

Panneau de commande 5 Fonctionnalités du lave-vaisselle 5

4) Avant la première utilisation 6

A. Adoucisseur d'eau 6 B. Ajout de sel dans l'adoucisseur. 7 C. Remplissage du distributeur de produit de rinceage......8 D. Fonction du détergent 9

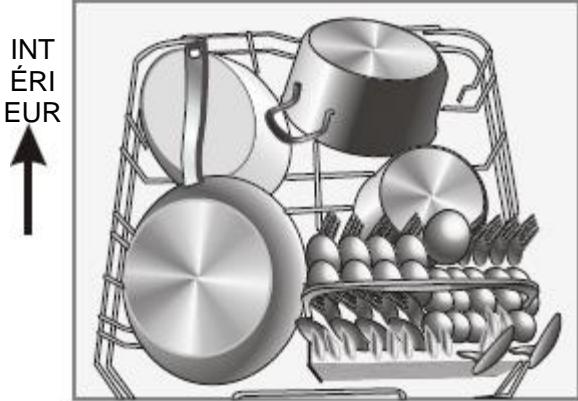

5) Remplissage des paniers du lave-vaiselle 11

Attention avant ou après le chargement du lave-vaisselle 11 Remplissage du panier du haut 12 Remplissage du panier du bas 12 Panier à couverts 12

6) Lancer un programme de lavage 13

Tableau des cycles de lavage 13 Mettre l'appareil en marche 13 Changer de programme 14 À la fin du cycle de lavage 14

7) Entretien et nettoyage 15

Système de filtration 15 Entretien du lave-vaiselle 16

8) Consignes d'installation 17

Positionnement de l'appareil 17 Branchements électriques 17 Branchements d'eau 18 Démarrage du lave-vaiselle 19

9) Guide de dépannage 20

Avant de faire appel à un technicien 20 Codes d'erreur 21 Informations techniques 22

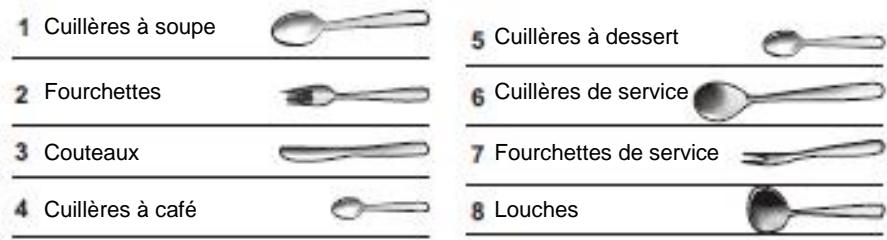

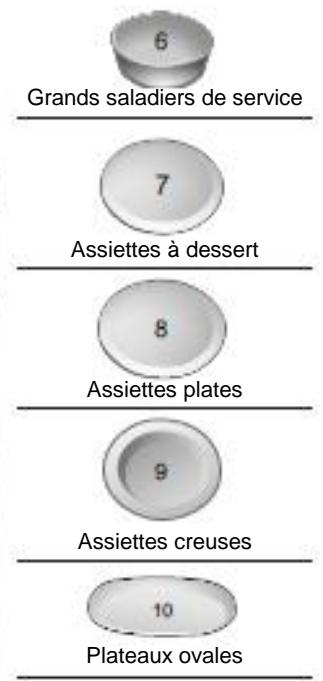

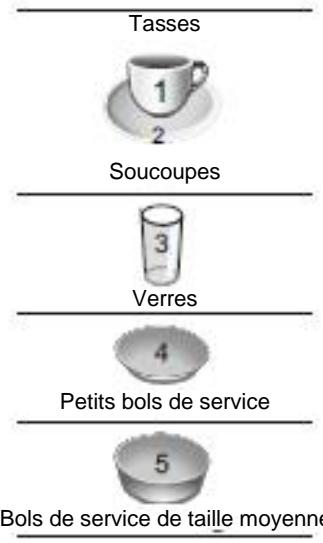

Procédure de remplissage des paniers selon la norme EN50242

1. Consignes de sécurité importantes

ATTENTION! Lors de l'utilisation de votre lave-vaiselle, veuillez suivre les précautions suivantes :

Cet appareil est exclusivement destiné à un usage domestique et à des applications similaires telles que :

• les cuisines des magasins, bureaux et autres environnements de travail;
• les exploitations agricoles;
• les hôtels, motels, chambres d'hôtes et autres environnements résidentiels;
• les établissements de type bed and breakfast.
• Les enfants âgés de 8 ans et plus et les personnes dont les capacités physiques, sensorielles ou menta érimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision.

(Pour EN60335-1)

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances suffisantes, à moins que celles-ci soient sous surveillance ou que des consignes spécifiques leur aient été données concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. (Pour le modèle IEC60335-1) Cet appareil doit être utilisé en intérieur uniquement, et est réservé à un usage domestique. Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide. Veuillez débrancher l'appareil avant de le nettoyer ou de l'entretenir. Pour nettoyer l'appareil, utilisez un chiffon coulé humidifié au savon doux, puis essuyez-le avec un chiffon sec.

Consignes de mise à la TERRE

Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'un cordon muni d'un conducteur de mise à la terre et d'une fiche de mise à la terre. La prise doit être branchée à une source adaptée, installée et mise à la terre conformément à l'ensemble des réglementations locales. - Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. En cas de doute concernant la mise à la terre de l'appareil, faites appel à un Electricien compétent ou à un représentant du service de réparation. Ne modifie pas la fiche électrique fournie avec l'appareil. Si celle-ci n'est pas adaptée à votre prise, faites installer une prise ajustate par un électricien compétent.

Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers à vaisselle du lave-vaisselle. N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées. - Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper. Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil risquerait de basculer. Lorsque vous chargez de la vaisselle sale :

1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint de porte; 2) ATTENTION : les couteaux et autres ustensiles coupants doivent être placés dans le panier à couvert tête vers le bas ou en position horizontale.

Vérifiez que l'intégralité du détergent en poudre ait été éliminée après la fin du cycle de lavage. Assurez-vous que tous vos ustensiles en plastique portent la mention «lavable au lave-vaisselle» ou une autre mention équivalente avant de les laver dans l'appareil. Pour les ustensiles en plastique qui ne portent aucune mention de ce type, vérifiez les recommandations du fabricant. Utilisez uniquement des détergents et des additifs de rinçage conçus pour un lave-vaisselle automatique. N'utilisez jamais de savon, de lessive ou de produit de lavage à la main pour faire fonctionner le lave-vaisselle. Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil. Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute. Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire afin d'éviter tout danger. Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation. Veillez à ne pas trafiquer les commandes. L'appareil doit être raccordé au réseau de distribution d'eau à l'aide de nouveaux yeux de tuyaux et les anciens yeux de tuyaux ne doivent pas être réutilisés. Le nombre maximal de couverts pouvant être lavés est de 12. La pression de l'eau à l'arrivée doit être égale ou inférieure à 1 MPa. La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04 MPa.

Jetez correctement les matériaux d'emballage du lave-vaiselle.

Tous les matériaux d'emballage peuvent être recyclés.

Les abréviations internationales standard figurent sur les éléments en plastique :

PE pour polyéthylène, par ex. matériel d'emballage sous forme de feuilles PS pour polystyrène, par ex. matériel de rembourse POM polyoxyméthylène, par ex. clips plastiques PP polypropylène, p. ex. compartiment destiné au sel ABS acrylonitrile butadiène styrène, p. ex. panneau de commande

Attention!

• Les matériaux d'emballage peuvent être dangereux pour les enfants! Rendez-vous dans un centre de recyclage pour permettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le câble d'alimentation et rendre le système de fermeture de la porte inutilisable. L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets de papier pour être recyclé. En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales. Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures ménagères. ■ MISE AU REBUT: Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mesurer au rebut séparément pour pouvoir être traité de manière adaptée.

2. Guide de prise en main rapide

Pour de plus amples informations concernant l'utilisation de l'appareil, référez-vous à la rubrique correspondante du mode d'emploi.

Allumer l'appareil	Appuyez sur le bouton Power pour allumer l'appareil, et ouvre la porte.
Remplir le distributeur de détergent.	Ouvrez le couvercle (marqué d'un A), versez le détergent de lavage principal, puis remettez le couvercle; En cas de prélavage, placez le détergent directement dans la cuve. (Conformez-vous aux consignes d'utilisation!)
Vérifier le niveau du produit de rinceage	Versez le produit de rinceage dans l'orifice situé sous le bouchon (marqué B) Si besoin.
Vérifier le niveau de sel régérangerant	(Sur les modèles avec système d'adoucisseur d'eau uniquement.) Indicateur électric qu sur le panneau de commande (selon modèle). S'il n'y a pas de témoin lumineux de présence de sel sur le panneau de commande, vous pouvez estimer le moment où le sel doit être ajusté en fonction du nombre de cycles effectuels par le lave-vaisselle.
Remplir le lave-vaisselle	Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Ramollir les restes d'alments brûlés dans les casseroles, puis charger les paniers. Ropertez-vous aux instructions de chargement du lave-vaisselle.
Sélectionner un programme	Refermez la porte et appuyez sur la touche « Prog » jusqu'à ce que le programme souhaïté s'illumine. (Rétérez-vous à la section « Consignes d'utilisation »)
Mettre le lave-vaisselle en marche	Ouvrez l'arrivée d'eau et appuyez sur le bouton « Start/Pause ». L'appareil se met en marche.
• Changer de programme	1. Un cycle ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli. 2. Appuyez sur Start/Pause, puis appuyez sur la touche programme pendant plus de 3 secondes pour annuler le programme en cours. 3. Sélectionnez un nouveau programme. 4. Redémarrez le lave-vaisselle. • Ajouter les plats oublés dans le lave-vaisselle. • Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionné à nouveau le cycle de lavage et en langant le lave-vaisselle selon l'état de mise sous tension d'origine)
• Éteindre l'appareil.	Une fois le cycle de lavage terminé, l'appareil émet une alarmé qui retentit 8 fois, puis s'arrête. Éteignez l'appareil à l'aide du bouton Power. Lorsque l'appareil est en attente, il s'éteint automatiquement après 30 minutes sans aucune opération.
Fermer l'accue d'eau, vider le lave-vaisselle	Attention : attendez quelques minutes (environ 15 minutes) avant de vider le lave-vaisselle afin d'éviter de devoir manipulier les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Déchargez l'apparéil en commençant par le panier inférieur.

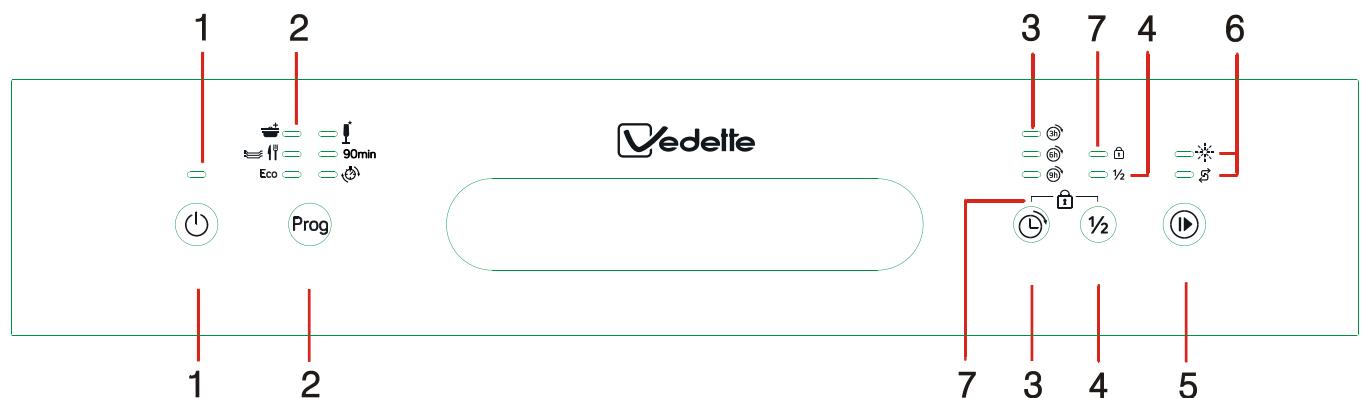

Panneau de commande

1---Touche marche / arrêt et voyant lumineux : permet d'allumer et d'éteindre l'appareil et indique quand il est allumé. 2---Touche de programme et voyants lumineux : permet de sélectionner un programme de lavage, et le voyant d'afficher le programme de lavage que vous avez besoin. 3---Touche de départ différé et voyants lumineux : affiche la durée du retardateur (3h/6h/9h) 4---Touche demi-charge : Permet de sélectionner la fonction demi-charge. (Vous ne pouvez utiliser cette fonction que lorsque vous n'avez que 6 couverts ou moins, et vous bénéficierez d'une consommation d'eau et

d’énergie moindre ; ne peut être utilisé qu’avec les modes Intensif, Normal, ECO, Verre et 90 min).

5---Touche Start/Pause : permet de démarrer le programme de lavage sélectionné ou de mettre en pause le programme de lavage lorsque l'appareil est en marche.

6---Voyants d'advertissement Sel et Rinceage : s'allument lorsque le réservoir de sel ou le distributeur de produit de rinceage ont besoin d'être rechargés.

7---Attention :

Fonction de verrouillage enfants : appuyez simultanément sur les touches Départ différé et demi-charge pour verrouiller les commandes

Fonctionnalités du lave-vaisselle

Vue de face 1 2 3 Panier du haut : Conduite interne Panier du bas :

Bac à sel Distributeur Bras de lavage

Vue de dos

Dispositif de filtration Raccord tuyau d'arrivée d'eau Tuyau de vidange

4. Avant la première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Réglez l'adoucisseur d'eau. 3 Ajoutez 1,5 kg de sel pour lave-vaisselle, puis ajoutez de l'eau. C Remplissez le bac de produit de rinçage. Ajoutez le détergent.

A. adoucisseur d'eau

L'adoucisseur d'eau doit être réglé manuellement à l'aide du sélecteur de durée de l'eau.

L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, qui peuvent altérer le bon fonctionnement de l'appareil.

Plus la teneur en minéraux et en sels est élevée, plus l'eau est dure.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec votre Service des eaux local pour obtenir des informations sur la dureté de l'eau dans votre région.

Régler la consommation en sel

Ce lave-vaiselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel.

Pour régler le niveau de consommation en Sel, suivez la procédure ci-dessous :

1. Allumez l'appareil;
2. Appuyez sur Start/Pause pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau (à faire dans les 60 secondes qui suivent l'allumage de l'appareil);
3. Appuyez sur Start/Pause pour sélectionner le réglage en fonction de votre région, les paramètres se modifient en suivant le modèle de séquence suivant : H1->H2->H3->H4->H5->H6;
4. Appuyez sur le bouton Start/Pause pour interrompre le cycle de lavage.

DURETÉ DE L'EAU				Position molette	Consommation de sel (gramme/cycle)
dH :	fH :	Clark :	Mmol/L
0~5	0~9	0~6	0~0,94	H1 (Voyant Rapide allumé)	0
6-11	10-20	7-14	1,0-2,0	H2 (Voyant 90 mn allumé)	9
12-17	21-30	15-21	2,1-3,0	H3 (Voyant 90 min clignotant)	12
18-22	31-40	22-28	3,1-4,0	H2 (Voyant Verre allumé)	20
23-34	41-60	29-42	4,1-6,0	H5 (Voyant verres clignotant)	30
35-55	61-98	43-69	6,1-9,8	H6 (Voyants verres et 90mn allumés)	60

Remarque: 1

1 dH = 1,25° Clark = 1,78° fH = 0,178mmol/l °dH degré allemand °fH degré français ° Clark: degré anglais

Paramétrage d'usine : H3 (EN 50242)

Contactez le service des eaux de votre commune pour obtenir des informations concernant la dureté de l'eau.

REMARQUE : Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez passer

cette rubrique.

Adoucisseur d'eau

La dureté de l'eau varie selon les régions. Si le lave-vaisse est utilisé avec de l'eau dure, des dépôts se formeront sur vos plats et vos ustensiles. L'appareil est équipé d'un adoucisseur spécial qui repose sur un récipient à Sel spécifiquement conçu pour éliminer le calcaire et les minéraux présents dans l'eau.

B. ajout du sel dans l'adoucisseur

N'utilisez que du sel destiné au lave-vaisselle.

Le récipient à sel est situé sous le panier du bas et est à remplir en suivant la procédure suivante :

Attention!

Veillez à toujours utiliser du sel spécifiquement conçu pour les lave-vaisselles ! Les autres types de sel non spécifiquement conçus pour les lave-vaisselles, et notamment le sel de table, endommageront l'adoucisseur d'eau. En cas d'endommagement de l'appareil causé par l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne saurait être tenu responsable en cas de dommage. Ne remplissez de sel qu'avant de commencer l'un des programmes de lavage complets. Cela permet d'empêcher que des grains de sel ou de l'eau salée éventuellement déversés demeurent dans le fond de l'appareil pendant une certaine durée, car ceci pourrait entraîner une corrosion de la surface.

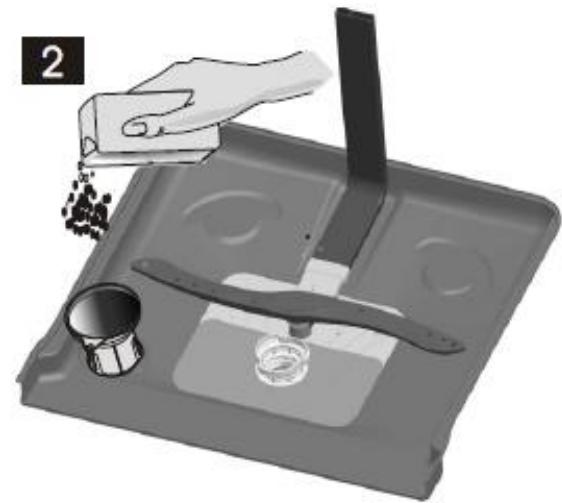

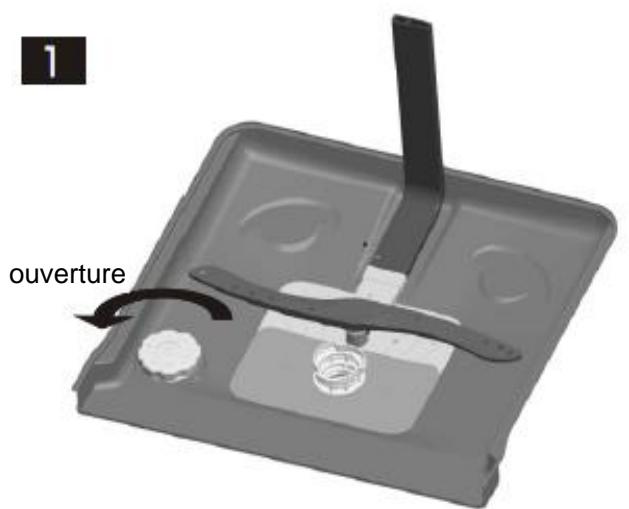

Après avoir retiré le panier du bas, dévissez et retirez le couvercle du récipient à sel. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle. Remplissez le réservoir de sel avec de l'eau. Il est normal qu'une petite quantité d'eau sorte du réservoir de sel. Après avoir rempli le récipient, revissez le bouchon dans le sens des aiguilles d'une montre. Le témoin lumineux de présence de sel s'éteint une fois le réservoir de sel rempli. Immédiatement après avoir rempli le bac à sel, vous nevez lancer un programme de lavage (nous recommandons un programme court). Afin d'éviter que le système de filtration, la pompe ou tout autre composant important de l'appareil ne puisse être endommagé par l'eau salée. L'endommagement à l'eau salée n'est pas couvert par la garantie.

Remarque:

1. Le récipient à sel ne doit être rempli que lorsque le voyant d'alerte du sel du panneau de commande s'allume.

Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissage du récipient.

S'il n'y a pas de témoin lumineux de présence de sel dans le panneau de commande (sur certains modèles), vous pouvez estimer le moment où le sel doit être versé dans l'adoucisseur d'eau en fonction du nombre de cycles que le lave-vaisselle a effectué.

1. En cas de déversements de sel, un trempage ou un programme rapide doit être effectué pour enlever le sel en excès.

Le distributeur de produit de rinceage

Le produit de rinceage est libéré lors de la phase de rinçage final afin d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de s'écouler de vos plats. Notre lave-vaisse est conçu pour fonctionner avec du produit de rinçage liquide. Le distributeur de produits de rinçage se trouve à l'intérieur de la porte, à côté du distributeur de détergent.

Pour remplir le distributeur, ouvrez le couvercle et versez le produit de rinceage dans le distributeur jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le récipient à produit de rinceage possède une capacité d'environ 110 ml.

Fonction du produit de rinceage

Le produit de rinceage est automatiquement libéré lors de la dernière phase de rinceage pour garantir un rinceage minutieux, qui ne laisse pas de traces et qui permet un bon séchage.

Attention!

Veillez à toujours utiliser du produit de rinçage de marque spécifique conçu pour les lave-vaiselle. Ne versez jamais d'autres substances dans le distributeur de produit de rinçage (ex : produit de nettoyage de lave-vaiselle, détergent liquide). Cela endommagerait votre appareil.

Quand remettre du produit de rinçage ?

Lorsque le témoin d'alerte de rinçage s'allume sur le panneau de commande, vous devez remplir à nouveau le dispositif de rinçage.

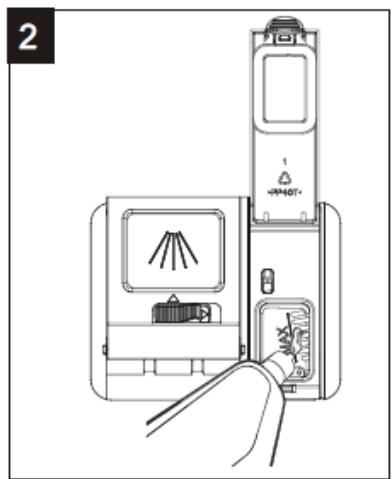

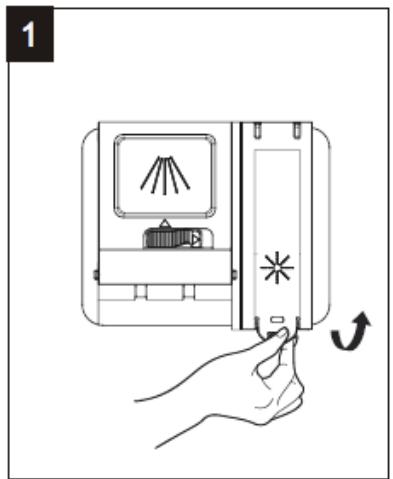

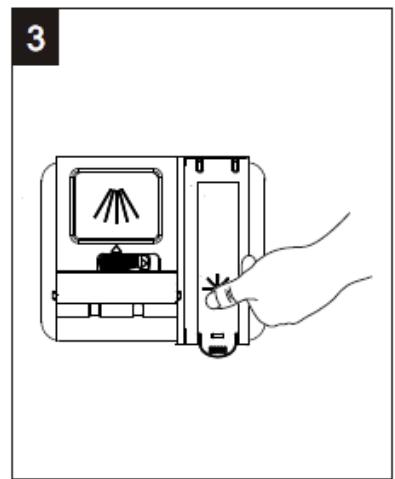

1 Retirez le bouchon du réservoir de rinçage en soulevant la poignée. 2 Versez le produit de rinçage dans le distributeur en prenant soin de ne pas trop le remplir. 3 Remettez le bouchon.

REMARQUE : Nettoyez tout produit de rinceige renversé pendant le remplissage avec un chiffon

absorbant afin d'éviter toute formation excessive de mousse lors du lavage suivant. N'oubliez pas de remettre le couvercle en place avant de refermer la porte du lave-vaisselle.

Régler le distributeur de produit de rinceage

Pour obtenir de bonnes performances de séchage avec un produit de rinçage limité, le lave-vaisselle est conçu pour que la consommation soit ajustée par l'utilisateur. Suivez les étapes suivantes.

1. Allumez le lave-vaisselle en le branchant;
2. Dans les 60 secondes suivant l'objet 1, appuyez sur la touche Start/Pause pendant plus de 5 secondes, puis appuyez sur la touche Départ différé pour entrer dans le mode réglage. Le voyant d'aide au rinçage clignote sur la fréquence 1Hz.
3. Appuyez sur Start/Pause pour sélectionner le réglage en fonction de vos habitudes, les paramètres se modifient en suivant le modèle de séquence suivant : D1->D2->D3->D4->D5->D1, Le distributeur délivre davantage de produit de rinçage au niveau D5 qu'aux autres niveaux; le réglage d'usine est D3.
4. Si vous ne touchez à rien pendant 5 secondes et si vous n'appuyez pas sur le bouton marche/arrêt pour quitter le mode réglage, le réglage sera enregistré.

Réglage du produit de rinçag	Sélection du niveau de réglag
D1	Voyant rapide allumé
D2	Voyant rapide allumé
D3	Voyant 90 min clignotant
D4	Voyant verres allumé
D5	Voyant verres clignotant

Augmentez la dose de produit si vous vaisselle présente des traces d'eau ou de calcaire après le lavage.

Réduisez la dose si vous vaisselle présente des traces blanches collantes ou si vos verres ou vos couteaux seront une pellicule bleutée.

D. fonction du détergent

Les ingrédients chimiques des détergents sont nécessaires pour enlever la saleté, l'asséchoir et la transporter hors du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin.

Attention!

Utilisation du détergent

N'utilisez que des détergents spécifiquement conçus pour les lave-vaisselle. Votre détergent doit toujours être conservé dans un endroit frais et sec. Ne mettez pas de détergent en poudre dans le distributeur avant d'être prêt à lancer un cycle de lavage.

Il existe 3 sortes de détergents

1. Détérgeant au phosphate et au chlore
2. Déttergent au phosphate et sans chlore
3. Déttergent sans phosphate et sans chlore

Généralement, les nouveaux détergents en poudre sont sans phosphates. Dans ce cas, la fonction adoucissante de l'eau par les phosphates n'est pas assurée. Si vous utilisez ce type de détergent, nous vous recommandons de remplir le bac à sel même lorsque la dureté de votre eau est seulement à dH. Si vous utilisez un détergent sans phosphates et que votre eau est dure, vous risquez de voir apparaître des taches blanches sur vos verres et votre vaisselle. Si c'est le cas, ajoutez davantage de détergent pour obtenir de meilleurs résultats. Les détergents sans chlore blanchissent quelque peu la vaisselle. Les taches résistantes et colorées ne seront pas complètement éliminées. Si c'est le cas, sélectionnez un programme qui fonctionne à une température plus importante.

Détergents concentrés

Selon leur composition chimique, on peut désigner deux types de base de détergents :

Les détergents alcalins conventionnels à composants caustiques • Les détergents concentrés peu alcalins à enzymes naturels

Détergents en tablettes

Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Ceci explique que certains détergents en tablettes ne peuvent se dissoudre et développer leur pouvoir de nettoyage complet lors de programmes de lavage courts. Par conséquent, il convient de sélectionner des programmes longs lorsque vous utilisez des détergents en tablettes afin de garantir l'élimination complète des résidus de détergent.

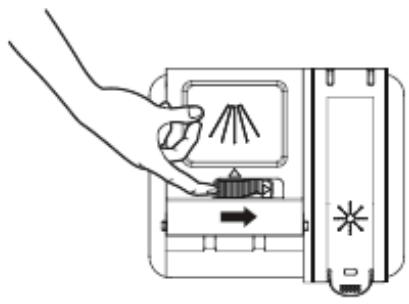

Le distributeur de détergent

Le distributeur est à remplir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Notre lave-vaisselle consomme moins de détergent et de produit de rinçage que les lave-vaisselle conventionnels. Généralement, une seule cuillère à soupe de détergent suffit pour un lavage ordinaire. Les éléments représentant plus de taches résistantes requièrent plus de détergent. Pensez à toujours mettre du détergent dans l'appareil juste avant de le mettre en marche afin d'éviter qu'il ne s'humidifie et ne puisse pas se dissoudre correctement.

Ajouter le détergent

Versez le détergent de lavage principal dans le récipient et remettez le bouchon;

Versez le détergent de prélavage directement dans la cuve;

Attention!

Les détergents pour lave-vaisselle sont corrosifs! Prenez garde à les tenir hors de la portée des enfants.

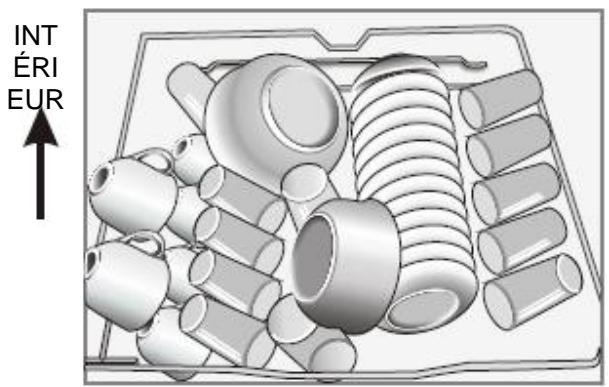

5. Remplissage des paniers du lave-vaisselle

■ Essayez de penser à acheter des ustensiles portant la mention « lavable au lave-vaisselle ». Utilisez un détergent deux pour tous types de plats. Si nécessaire, demandez des informations complémentaires au fabricant du détergent. Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus BASSE possible. Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.

Ne conviennent pas

Couverts à anses en bois, en porcelaine ou en nacre - Objets en plastique qui ne résistent pas à la chaleur Couverts anciens dotés d'éléments collés qui ne résistent pas aux hautes températures Couverts ou plats avec colle Éléments en étain ou en cuivre Verres en cristal - Objets en acier pouvant rouiller Plateaux en bois - Objets fabriqués en fibres synthétiques

Conviennent dans une mesure restreinte

• Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance à se décolorer au lavage. Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle.

Attention avant ou après le chargement des paniers du lave-vaisselle

(Pour garantir une performance optimale du lave-vaisselle, observer les prescriptions suivantes.)

Les fonctionnalités et l'apparence des paniers et du panier à couverts peuvent varier selon les modèles.

Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Ramollissez les restes d'aliments brûlés dans vos poêles et casseroles.

Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante.

Les différences éléments à laver sont à placer comme suit dans l'appareil :

1. Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés.
2. Les objets incurvés ou représentant des renflements doivent être positionnés obliquement de manière à ce que l'eau puisse s'en écouler.
3. Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.
4. Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras de lavage puissent tourner librement pendant le lavage.

Remarque : évitez de laver les éléments très petits au lave-vaisselle : ceux-ci peuvent

facilement tomber des paniers.

Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés vers le bas afin d'éviter que l'eau ne stagne dans le creux.

Les plats et couverts ne doivent pas être empilés les uns dans les autres ni se recouvrir. Pour éviter d'être endommagés, les verres ne doivent pas se toucher. Chargez dans le panier inférieur les gros objets les plus difficiles à nettoyer. Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses. Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut ! Les couverts longs et/ou tranchants tels que les couteaux à découper sont à placer à l'horizontal dans le panier du haut. Veillez à éviter de surcharger le lave-vaiselle. Ceci est important pour obtenir de bons résultats et optimiser la consommation d'énergie.

Décharger votre vaisselle

Afin d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommandons de vider le panier du bas en premier lieu.

Remplissage du panier du haut

Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, tasses, soucoupes, assiettes, petits bols et les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionné vs plats et couverts de manière à ce qu'ils ne puissent bouger sous la pression de l'arrosage.

Remplissage du panier du bas

Nous vous recommandons de placer les objets les plus grands et ceux qui sont les plus difficiles à nettoyer dans le panier du bas (casseroles, poêles, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le côté des grilles afin d'éviter de bloquer la rotation du bras d'arrosage.

Souvenez-vous que :

Les casseroles, saladiers, etc. doivent toujours être orientés vers le bas. Les casseroles profondes doivent être inclinées pour permettre l'écoulement de l'eau. Le panier du bas est doté de pics repliables qui permettent de placer des casseroles et plats supplémentaires ou plus grands.

Régler le panier du haut

La hauteur des paniers peut être ajustée afin de créer plus d'espace pour de grands ustensiles, aussi bien pour le panier supérieur que pour le panier inférieur. La hauteur du panier supérieur peut être réglée en plaçant les roues sur différentes hauteurs de rails. Les articles longs, les couverts de service, les couverts à salade et les couteaux doivent être placés sur l'étagère de façon à ne pas entraver la rotation des bras de pulvérisation.

Position inférieure

Position supérieure Roulettes

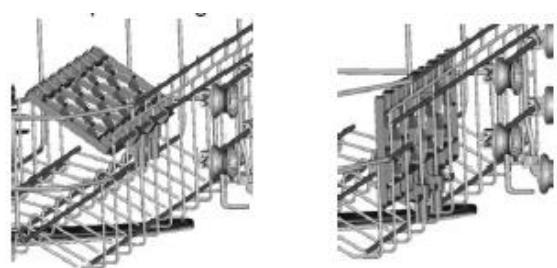

Rabatte les supports-tasses

Pour permettre de positionner des verres sur les côtés du panier comme le montre l'illustration

Rabatte les pics du panier du bas

Pour permettre un meilleur empilage des cassetoles et poêles, les pics peuvent être rabattus, comme le montre l'illustration de droite.

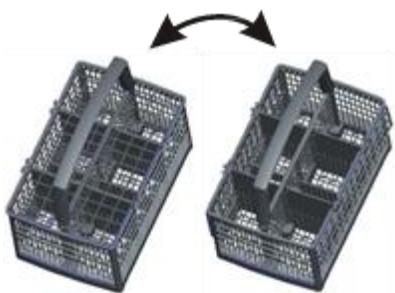

Panier à couverts

Les couverts doivent être placés dans le panier à couverts manche vers le bas. Si le rack dispose de paniers latéraux, les cuillères doivent être chargées séparément dans les fentes appropriées, et les ustensiles longs en particulier doivent être placés en position horizontale à l'avant du panier supérieur, comme indiqué sur l'image.

Attention!

Ne laissez aucun couvert dépasser du bas du panier. - Placez toujours les ustensiles tranchants pointe vers le bas

Pour garantir votre sécurité et un nettoyage optimal, placez votre argenterie dans le panier en voillant :

ne pas imbriquer les couverts les uns dans les autres; à ce que le manche de chaque couvert se trouve vers le bas; - à ce que les couteaux et autres ustensiles potentiellement dangereux soient placés pointe vers le bas.

Tableau des cycles de lavage

REMARQUE : ( ) Signifie : nécessité de remplir le distributeur de produit de rinceage.

Programme	Informations concernant lechioix du cycle	Description du cycle	Détergent cycle principal/prelavage	Durée(min)	Énergie(Kwh)	Eau(L)	Rinçagé
Intensif	Pour la vaisselle très sale et les casseroles, poêles et plats, etc. représentant un niveau de saleté normal mais des salissures sèches.	Prélavage (50 °C)Lavage (60 °C)RinçageRinçageRinçage (70 °CSéchage	5/25g(1 à 2 pièces)	170	1,6	18,5	★
Niveau normal	Pour la vaisselle représentant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poêles légèrement sales.	Prélavage (45 °C)Lavage (55 °C)RinçageRinçage (65 °CSéchage	5/25g(1 à 2 pièces)	180	1,3	15	★
ECO(*EN5 0242)	Ce programme standard est adapté pour laver la vaisselle représentant un niveau de saleté normal et constitue le programme le plus performant en termes de consommation d'énergie et d'eau pour ce type de vaisselle.	PrélavageLavage (45 °C)Rinçage (65 °CSéchage	5/25g(1 à 2 pièces)	190	0,91	11	★
Verre	Pour la vaisselle et les verres légèrement sales.	PrélavageLavage (40 °C)RinçageRinçage (60 °CSéchage	5/25g(1 à 2 pièces)	130	0,9	14,5	★
90 mins	Pour la vaisselle normalement sale qui a besoin d'un lavage rapide.	Lavage (65 °C)RinçageRinçage (65 °CSéchage	30g(1 à 2 pièces)	90	1,35	12,5	★
Rapide	Un lavage plus court pour les éléments légèrement sales qui n'ont pas besoin d'être séchés.	Lavage (45 °C)Rinçage (50 °CSinçage (55 °C)	25g	30	0,75	11	★

Remarque:

• EN 50242 : Ce programme est le cycle test. Informations utiles pour le test de comparabilité au titre de la norme EN 50242

Capacité : 12 couverts Panier du haut : roues sur glissières Nombre de modes de distribution du produit de rince : 6 PI : 0,49W ; Po : 0,45W.

Durée du mode Left-on : L'appareil s'éteindra automatiquement après la fin du programme pendant 30 minutes.

Mettre l'appareil en marche

Lancer un cycle de lavage

Tirez le panier du bas, placez-y votre vaisselle et poussez le panier.

Il est recommandé de remplir le panier du bas en premier lieu, avant celui du haut (cf. section intitulée « Remplir le lave-vaisselle »).

2 Versez le détergent (cf. section intitulée « Sel, détergent et produit de rinçage »). 3 Branchez la prise. L'alimentation électrique est de 220-240 VAC /50 Hz, et la prise de 10A 250 VAC. Assurez-vous que l'arrivée d'eau est allumée sur le niveau de pression maximum. 4 Fermez la porte, appuyez sur la touche marche / arrêt Marche pour mettre l'appareil en route. 5 Appuyez sur la touche programme, le programme de lavage sera modifié comme suit :

Intensif->Normal->ECO->Verre->90 Min->Rapide;

Lorsqu'un programme est sélectionné, le voyant correspondant s'allume. Appuyez ensuite sur le bouton Start/Pause : l'appareil démarre.

Lorsque vous appuyez sur le bouton Start/Pause pour mettre le lave-vaisselle en pause au cours d'un cycle de lavage, le voyant de fonctionnement s'arrête de clignoter et le lave-vaisselle sonne toutes les minutes jusqu'à ce que vous appuyiez à nouveau sur Start/Pause.

Avant toute chose :

1 Un cycle en marche ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée.

Si c'est le cas, le distributeur de détergent doit être à nouveau rempli (cf. section intitulée « Ajout du détergent »).

Appuyez sur la touche Start/Pause, la machine est en mode veille ; appuyez sur la touche programme plus de 3s et vous pourrez modifier le programme au réglage du cycle désiré (cf. section intitulée « Démarrer un cycle de lavage »).

Remarque:

Si vous ouvrez la porte alors qu'un cycle est en cours, l'appareil se met en pause. Le voyant du programme s'arrête de clignoter et l'avertisseur sonore se met en marche toutes les minutes jusqu'à ce que vous fermiez la porte. Une fois la porte refermée, l'appareil se remet en route au bout de 10 secondes.

Une assiette à rajouter ?

Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du réceptacle à détergent.

1 Appuyez sur Départ/Pause. 2 Ouvrez légèrement la porte pour arrêter le lavage. 3 Une fois que les bras de lavage ne fonctionnent plus, vous pouvez ouvrir complètement la porte.

4 Placez vos ustensiles dans l'appareil. 5 Refermez la porte. 6 Appuyez sur Start/Pause : le lave-vaisselle se met en marche au bout de 10 secondes.

Lorsque le cycle de lavage est terminé, éteignez l'appareil en appuyant sur la touche marche / arrêt, fermez l'arrivée d'eau, puis ouvrez la porte du lave-vaisselle. Attention : attendez quelques minutes avant de vider le lave-vaisselle afin d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle.

Éteindre le lave-vaisselle

Lorsque le voyant Programme est allumé, mais ne clignote pas, cela signifie que le programme est terminé.

1. Éteignez le lave-vaisseau en appuyant sur la touche marche / arrêt.
2. Couppez l'arrivée d'eau!

Faire preuve de prudence à l'ouverture de la porte

Lorsqu'elle est chaude, la vaisselle est plus sensible aux chocs. Laissez votre vaisselle refroidir pendant environ 15 minutes avant de la sortir de l'appareil.

Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisselle. Cela permet à la vaisselle de refroidir et garantit un meilleur séchage.

Vider le lave-vaisseau

Il est normal que l'intérieur du lave-vaisselle soit mouillé.

Videz d'abord le panier du bas, puis le panier du haut. Cela évitera que l'eau ne s'égoutte du panier du haut sur la vaisselle du panier du bas.

Attention!

Il est dangereux d'ouvrir la porte en cours de lavage, car l'eau chaude risque de vous brûler.

Système de filtration

Le filtre permet d'empêcher les restes d'aliments et autres objets plus gros de pénétrer dans la cuve. Des résidus peuvent bloquer le filtre, auquel cas il conviendra de les retirer.

Le système de filtration consiste en un filtre primaire, un filtre plat (filtre principal) et un microfiltre (filtre fin).

Filtre principal 1

Les alimentés et autres particules capturées par le filtre sont pulvérisées par un jet spécial émanant du bras de lavage inférieur, puis évacuées dans le tuyau d'évacuation.

Filtre primaire 2

Les résidus de taille plus importante, tels que les morceaux d'os ou de verre, qui pourraient bloquer l'évacuation sont capturés par le filtre primaire. Pour retirer les objets capturés par le filtre, pincez légèrement la tête du filtre et soulevez-le.

Filtre fin 3

Ce cadre empêche les résidus et autres particules de sortir du bassin collecteur et de se redéposer sur la vaisselle lors du cycle de lavage.

Dispositif de filtration

Le filtre élimine efficacement les particules alimentaires de l'eau de lavage et permet de la recycler au cours du cycle. Pour une performance et des résultats optimaux, le filtre est à nettoyer régulièrement. Ceci explique pourquoi il est recommandé de retirer les parties alimentaires les plus grosses capturées par le filtre après chaque cycle de lavage en rinçant le filtre et le récipient semi-circulaire à l'eau courante. Pour retirer le dispositif de filtration, tirez la poignée du récipient vers le haut.

Attention!

Le lave-vaisselle ne doit jamais fonctionner sans les filtres.

Un filtre mal remis en place peut réduire le niveau de performances de l'appareil et endommager votre vaisselle.

Étape 1 : Tournez le filtre dans le sens inverse des aiguilles d'une montre.

Étape 2: Soulevez le dispositif de filtration.

Remarque:

Suivez cette procédure dans l'ordre indiqué pour retirer le système de filtration, et

inversez l'ordre des étapes pour le remettre en place.

Observations :

• Inspectez les filtres après chaque utilisation du lave-vaisse pour vous assurer qu'ils ne sont pas obstrués.
• Vous pouvez retirer le système de filtration en dévissant le filtre primaire. Retirez tous les résidus alimentaires et nettoyez les filtres à l'eau courante.

Nettoyer le filtre

Pour nettoyer le filtre primaire et le filtre fin, utilisez une brosse. Remontez les pièces du filtre comme indiqué sur les schémas de la dernière page et réinsérez l'ensemble à sa place dans le lave-vaisselle en appuyant vers le bas.

Attention!

Lorsque vous nettoyez les filtres, ne leur donnez pas de coup. Cela pourrait tordre les filtres et nuire aux performances du lave-vaisselle.

Entretien du lave-vaisselle

Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humide.

Après le nettoyage, veillez à bien le sécher.

Pour l'extérieur, utilisez une cire à lustrer spéciale équipements électroménagers.

N'utilisez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaiselle.

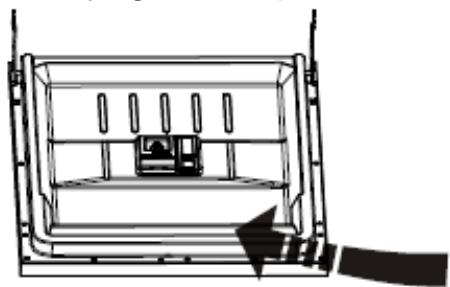

Nettoyage de la porte

Pour nettoyer les bords de la porte, utilisez un chiffon doux, tiède et humide. Pour éviter toute pénétration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray.

Attention!

N'utilisez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques.

Les agents abrasifs, ainsi que certains types d'essuie-tout sont à proscrire en raison du risque d'érafler ou de laisser des traces sur la surface en acier inoxydable.

Protection contre le gel

Pensez à prendre des mesures de protection contre le gel pour votre lave-vaisselle en hiver. APRÈS chaque cycle de lavage, suivez la PROCÉDURE suivante :

1. Mettez le lave-vaisselle hors tension.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Utilisez une casserole pour récupérer l'eau)
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le filtre au fond de la cuve et rincez l'eau présente dans le bassin à l'aide d'une éponge.

Attention :

Si votre lave-vaisselle ne fonctionne pas à cause du

Gel, prenez contact avec un réparateur professionnel.

Nettoyer les bras d'arrosage

Il est nécessaire de nettoyer les bras de lavage régulièrement afin d'éviter que les particules chimiques de l'eau dure ne bouchent les jets et les roulements des bras de lavage.

Pour retirer le bras d'arrosage supérieur, maintenez l'écrou et faites tournier le bras dans le sens des aiguilles d'une montre.

Pour retirer le bras d'arrosage inférieur, tirez-le vers le haut.

Lavez les bras dans une eau tiède et savonneuse et nettoyez les jets à l'aide d'une brosse douce. Rincez-les complètement, puis remettez-les en place.

Ouverture

Maintenir votre lave-vaisselle en bon état

Après chaque lavage, coupez l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissent s'échapper.

Débrancher la prise

Débranche la prise avant toute opération de nettoyage ou de maintenance.

Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les pièces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs.

Tenez-vous-en à un chiffon imbibé d'eau tiède savonneuse.

Pour éliminer les traces générées sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifique conçu pour les lave-vaisselle.

Il est recommandé de lancer un cycle de lavage à vide et de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d’empêcher la formation d’odeurs à l’intérieur de l’appareil.

Déplacer l'appareil

Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. En cas de nécessité absolue, vous pouvez le positionner sur l'arrière.

Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints.

Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.

Positionnement de l'appareil

Installez l'appareil dans le lieu souhaité. L'arrière de l'appareil doit être placé contre le mur, et les parois latérales contre les parois ou murs adjacent. Le lave-vaisselle est équipé de tuyaux d'arrivée d'eau et de vidanges qui peuvent être positionnés aussi bien à gauche qu'à droite de l'appareil afin de faciliter son installation.

Mise à niveau de l'appareil

Une fois l'appareil installé dans son emplacement, vous pouvez ajuster la hauteur du lave-vaisselle en réglant le niveau des pieds. Dans tous les cas, l'appareil ne doit pas être incliné à plus de

Attention!

Pour votre sécurité :

N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.

Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre.

Alimentation électrique

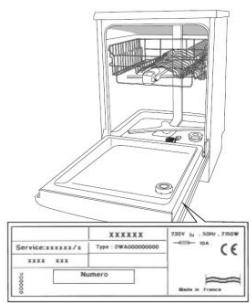

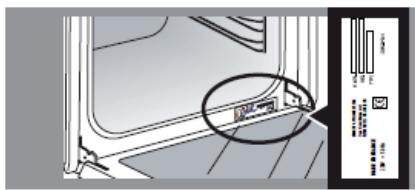

Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adaptée.

Utilisez les fusibles 10 amp, le fusible temporisé ou le disjoncteur recommends et aménagez un circuit distinct réservé à cet appareil.

S'assurer de l'existence d'une mise à la terre ajustée avant de l'utiliser.

Branchements électriques

S'assurer que la tension et la fréquence de l'alimentation correspondent à celles indiquées sur la plaque signalétique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-la plutôt que d'utiliser un adaptateur ou autre dispositif, lesquels pourraient entraîner une surchauffe et un risque de brûlure.

Branchements d'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un raccord filtré 3/4 et assurez-vous qu'il soit bien serré.

Si vos tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant une durée importante, laissez d'abord couler l'eau pour vous assurer qu'elle soit claire. Cette précaution est nécessaire pour éviter le risque que l'arrivée d'eau soit bloquée et endommage l'appareil.

ATTENTION! Refermez la prise d'eau après utilisation.

Raccordement du tuyau de vidange

Insérez le tuyau de vidange dans un conduit d’évacuation de 40 mm de diamètre minimum, ou laissez-le couler dans l’évier en veillant à éviter de le plier ou de le pincer. Le haut du tuyau ne doit pas être à plus de 1 000 mm

ACCROCHEZ LE TUYAU DE VIDANGE DE L'UNE DES DEUX MANIÈRES SUIVANTES

Comment évacuer l'excessif d'eau des tuyaux

Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être évacué directement dans l'évier. Il sera nécessaire d'évacuer l'excédent d'eau dans un bol ou un autre récipient adaptémaintenu à l'extérieur et à un niveau inférieur à celui de l'évier.

Sortie d'eau

Raccordez le tuyau de vidange. Le tuyau de vidange doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni pincé, ni écrasé.

Tuyau de rallonge

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire.

Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaiselle pourrait être réduite.

Raccordement du siphon

Le raccord de vidange doit se trouver à une hauteur inférieure à 1000 mm (maximum) du fond de la coupelle. Le tuyau de vidange doit être fixé.

Démarrage du lave-vaisselle

Il convient d'effectuer les vérifications suivantes avant de mettre en route votre lave-vaisselle.

Le lave-vaisselle est bien à niveau et correctement installé. La valve d'arrivée d'eau est ouverte. Les raccords des tuyaux d'entrée sont bien serrés et ne fuient pas. Les câbles sont fermement raccordés. L'appareil est sous tension. Les tuyaux d'arrivée d'eau et de vidange ne présentent aucun nœud. Tous les matériaux d'emballage et toute la documentation ont été retirés du lave-vaisselle.

Attention: Après installation, veillez à conserver ce guide d'utilisation :

Son contenu est très utile pour les utilisateurs.

Avant de faire appel à un technicien

Vous vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien.

Problèmes techniques	Problème	Causes possibles	Que faire?
	Le lave-vaiselle ne démarre pas	Un fusible ou le disjoncteur a sauté	Changez le fusible ou rétabissé que le disjoncteur. Débranchez tous autres appareils électriques branchés sur le même circuit que votre lave-vaiselle
		L'appareil n'est pas sous tension	Vérifiéz que le lave-vaiselle est sous tension et que la porte est bien fermée. Vérifiéz que le cable d'alimentation est bien branché à la prise secteur.
		La pression de l'eau est faible	Vérifiéz que l'arrivée d'eau est bien raccordée et que le robinet est ouvert.
		La porte du lave-vaiselle n'est pas bien fermée.	Assurez-vous de bien fermer la porte et de bien fermer le loquet.
	Le lave-vaiselle ne pompé pas d'eau	Nœud dans le tuyau de vidange	Vérifiéz l'état du tuyau de vidange.
		Filtre bouché	Vérifier le filtrre (voir section « Nettoyage du filtrre »)
		Évier bouché	Vérifiéz l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plûtot qu'à un technicien spécialisé dans la gestion des lave-vaiselle.
Problèmes généraux	Mousse dans la cuve	Détergent non adapté	Utilisé uniquement du détergent spécial lave-vaiselle pour éviter la mousse. Si cela se produit, ouvrez le lave-vaiselle et laissez évaporer la mousse. Ajouter 3,5 litres d'eau froide Fermez le lave-vaiselle en fermant le loquet, puis sélectionné un cycle. Le lave-vaisille commencera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifie que la mousse ait bien disparu. Renouvelez l'opération si nécessaire.
		Produit de rincege renversé	Nettoyez toujours immédiatement le produit de rincege renversé.
	Intérieur de la cuve taché	Un détergent contenant du colorant a été utilisé	Vérifiéz que le détergent utilisé ne comporte aucune colorant.
	Pellicule blanche sur les surfaces internes	Minéaux contenus dans une eau dure	Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaiselle et voirlez à porter des gants en caoutchouc. N'utilise jamais d'autres produits que ceux qui sont destinés aux lave-vaiselle afin d'éviter tout risque de formation de mousse.
	Taches de rouille sur les couverts	Les couverts tachés ne sont pas résistant à la corrosion.
		Aucun programme n'a été lancé après l'avout du sel pour lave-vaiselle. Des traces de sel sont mélées au cycle de lavage.	Tous jours exécuter le programme de lavage rapide sans placer de couverts dans le lave-vaiselle et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaiselle.
		Le couvercle de l'adoucisur n'est pas bien fermé.	Vérifiéz le couvercle et assurez-vous qu'il est bien fermé.
Bruit	Bruits de choc dans le lave-vaiselle	Un des bras d'arrosage se heures contre l'un des ustensilles prêts dans le panier situé en-dessous.	Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras d'arrosage.
	Cliquetis dans le lave-vaiselle	Des couverts ont été renversés dans le lave-vaiselle.	Mettez le programme en pause et réorganisez la disposition de vos couverts.
	Bruits de choc dans les conduits d'eau	Cela peut être dû à l'installation sur place ou aux sections des conduits.	Cala n'a uncommon impact sur les performances du lave-vaiselle. En cas de doute, faites appel à un plombier qualifié.

Problème Causes possibles Que faire ?

Résultat de lavageinsatisfaisant	La vaisselle n'est paspropre	La vaisselle n'a pas etecorrectement placedans le lave-vaisselle.	Cf. rubrique « Remplir les paniers du lave-vaisselle »
		Le programme choisiin'était pas assezpuissant.	Sélectionnez un programme plus intensif. Cf.« Tableau des cycles de lavage » .
		La quantité de détergentn'était pas suffisante.	Ajoutez plus de détergent ou changez de détergent.
		Des ustensiles bloquentla course des brasd'arrosage.	Réorganisez la disposition de vos ustensiles afin queles bras d'arrosage puissant tournier librement.
		Le dispositif de filtrationsitué à la base del'appareil n'est paspropre ou n'est pas bieninstallé. Ceci peutbloquer les jets des brasd'arrosage.	Nettoyez et/ou replaces correctement le dispositif defiltration. Nettoyez les bras d'arrosage. Cf. « Nettoyerles bras d'arrosage » .
	Verres troubles	Association d'une eau douce avec trop del'detergent.	Utilisez moins de détergent si vous avez une euidouce, et sélectionnez un cycle plus court pour laverles verres et les rendre plus propres.
	Traces noires ou grisessur la vaisselle	Des ustensiles enaluminium ont frottecontré votre vaisselle.	Nettoyez la vaisselle à l'aide d'un produit abrasif douxpour éliminer les traces.
	Reste de détergent dans les éléments	Des ustensiles bloquentles réciplientàdétergent.	Réorganisez la disposition de votre vaisselle.
Résultat deséchéagsinsatisfaisant	La vaisselle n'est passèche	Mauvaise dispositiondes ustensiles	Respectez les consignes de remplissage du lave-vaisselle.
		Quantité de produit derinçage insuffisante	Augmentez la quantité de produit derinçage/remplissez le distributeur à produit de rincege.
		La vaisselle a été sortietrop:tôt	Ne videz pas votre lave-vaisselle immédiatamenteaprès le cycle de lavage. Ouvrez légèrement la portepour que la vapeur puisse s'échapper. Attendez quevoitrevise soit à peine tiéde au toucher pour vidervanthe lave-vaisselle. Videz d'abord le panier inférieur.Ceci évite que de l'eau ne tombe de la vaisselle dupanier supérieur.
		Le programme choisiin'était pas adapté	Dans le programme court, la température de lavageest plus basse. Cela réduit également lesperformances de nettoyage. Choisissezun programme de longue durée.
		Les couverts présententun revêtement demauvaise qualité	L'évacuation de l'eau est plus difficile sur lesrevêtements de mauvaise qualité. Les couverts ouplats de ce type ne sont pas adaptés au lavage enlave-vaisselle.

Codes d'erreur

En cas de dysfonctionnement, l'appareil affiche des codes d'erreur pour vous avertir :

Code	Signification	Causes possibles
Levoyant Rapide clignote	Délai d'arrivée d'eau plus long.	Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible.
Les voyants Rapide et 90 min clignotent	Température non atteinte.	Défaut de fonctionnement de l'élement chauffant.
Levoyant Verre clignote	Débordement.	Un composant du lave-vaisselle fuit.

Attention!

En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien. S'il y a de l'eau dans le bac de base en raison d'un trop-plein ou d'une petite fuite, l'eau doit être retirée avant de remettre le lave-vaisselle en marche.

Hauteur :	845 mm
Largeur :	598 mm
Profondeur :	604 mm (porte fermée)
Pression hydraulique :	0,04-1,0 MPa
Alimentation électrique :	cf. plaque signalétique
Capacité :	12 couverts

Procédure de remplissage des paniers selon la norme EN50242 :

1. Panier du haut :

2. Panier du bas :

3. Panier à couverts :

Informations destinées aux tests de comparabilité

salon la (norme EN 50242) :

Capacité : 12 couverts

Position du panier du haut : assé

Programme : ECO

Nombre de modes de distribution du produit :

rincage:6

Réglage de l'adoucisseur : H3

Fiche produit

Fiche relative au lave-vaisselle domestique conformément aux directives UE 1059/2010 :

Fabricant	Vedette
Type/description	VFH291W / VFH291S
Nombre de couverts standards	12
Classe d'efficacité énergétique ①	A++
Consommation énergétique annuelle	258 KWh
Consommation énergétique du cycle de lavage standard	0,91 KWh
Consommation énergétique en mode étant	0,45 W
Consommation énergétique en mode allumé	0,49 W
Consommation d'eau annuelle ③	3080 litres
Classe d'efficacité de séchage ④	A
Cycle de lavage standard ⑤	ECO 45
Durée du cycle de lavage standard	190 min
Niveau sonore	47 dB(A) re 1 pW
Type d'installation	Sur pied
Encastrable	Oui
Hauteur	84,5 cm
Largeur	59,8 cm
Profondeur (avec connecteurs)	60,4 cm
Consommation d'énergie	1930 W
Tension / fréquence	230 V ~ 50 Hz
Pression hydraulique (pression de débit)	0,4-10 bar = 0,04-1 MPa

Remarque :

A+++ (rendement le plus haut) à D (rendement le plus faible) La consommation énergétique est estimée à 258 kWh par an sur une base de 280 cycles standards à l'eau froide et sur la consommation des modes peu intensifs. La consommation énergétique réelle dépendra de l'utilisation de l'appareil. 3 La consommation d'eau est estimée à 3080 litres par an sur une base de 280 cycles de lavage standards. La consommation d'eau réelle dépendra de l'utilisation de l'appareil. A (rendement le plus haut) à G (rendement le plus faible) 5 Ce programme convient pour laver une vaisselle un niveau de saleté normal et constitue le programme le plus performant en termes de consommation d'eau et d'énergie pour ce type de vaisselle.

L'appareil est conforme aux normes européennes et aux directives dans la version actuelle à la livraison (si le numéro de version n'est pas conforme aux dernières normes, veuillez vous référer au dernier numéro de version):

• LVD 2014/35/EU -EMC2014/30/EU -ERP2009/125/EC

Les valeurs susmentionnées ont été mesurées conformément aux normes dans des conditions d'utilisation spécifiques. Les résultats peuvent varier grandement selon la quantité et le niveau de saleté de la vaisselle, la durée de l'eau, la quantité de détergent, etc.

Ce guide d'utilisation est basé sur les normes et réglementations de l'Union Européenne.

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site: www.vedette.com nous écrire à l'adresse postale suivante: Service Consommateurs VEDETTE 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX nous appeler du lundi au vendredi de 8h30 à 18h00 au:

0 892 02 88 02

Service 0,50 € / min + prix appel

Service fourni par Brandt France, S. A. S. au capital social de 100.000.000 euros

RCS Nanterre 801 250 531.

2- Interventions FRANCE

Les événements interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

B: Référence commerciale C: Référence service H: Numéro de série

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25

Service gratuit + prix appel

Pièces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
