A692143 - Convecteur électrique AIRELEC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Radiateur électrique à inertie
Caractéristiques techniques principales	Technologie à chaleur douce, régulation électronique, affichage digital
Alimentation électrique	230 V, monophasé
Dimensions approximatives	Largeur : 100 cm, Hauteur : 50 cm, Profondeur : 10 cm
Poids	25 kg
Compatibilités	Compatible avec les systèmes de domotique
Tension	230 V
Puissance	1500 W
Fonctions principales	Programmation hebdomadaire, mode éco, mode confort
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de basculement
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - A692143 AIRELEC

Comment régler la température sur le AIRELEC A692143 ?

Pour régler la température, utilisez le bouton de contrôle situé sur le panneau avant. Tournez le bouton dans le sens horaire pour augmenter la température, et dans le sens antihoraire pour la diminuer.

Le chauffage ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment nettoyer le AIRELEC A692143 ?

Pour nettoyer l'appareil, débranchez-le d'abord. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits abrasifs et l'eau, qui pourraient endommager l'appareil.

Y a-t-il une fonction de programmation sur le AIRELEC A692143 ?

Oui, le AIRELEC A692143 dispose d'une fonction de programmation. Vous pouvez programmer des plages horaires pour que le chauffage s'allume et s'éteigne automatiquement selon vos besoins.

Que faire si l'appareil émet des bruits étranges ?

Des bruits peuvent être normaux lors de la mise en route ou de l'arrêt de l'appareil. Si les bruits persistent ou sont inhabituels, éteignez l'appareil et contactez le service client.

Comment réinitialiser le AIRELEC A692143 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 10 minutes, puis rebranchez-le. Cela remettra à zéro les paramètres par défaut.

Quelle est la puissance de chauffage du AIRELEC A692143 ?

Le AIRELEC A692143 a une puissance de 1500 watts, ce qui le rend adapté pour des pièces de taille moyenne.

MODE D'EMPLOI A692143 AIRELEC

Confort et économies d'énergie

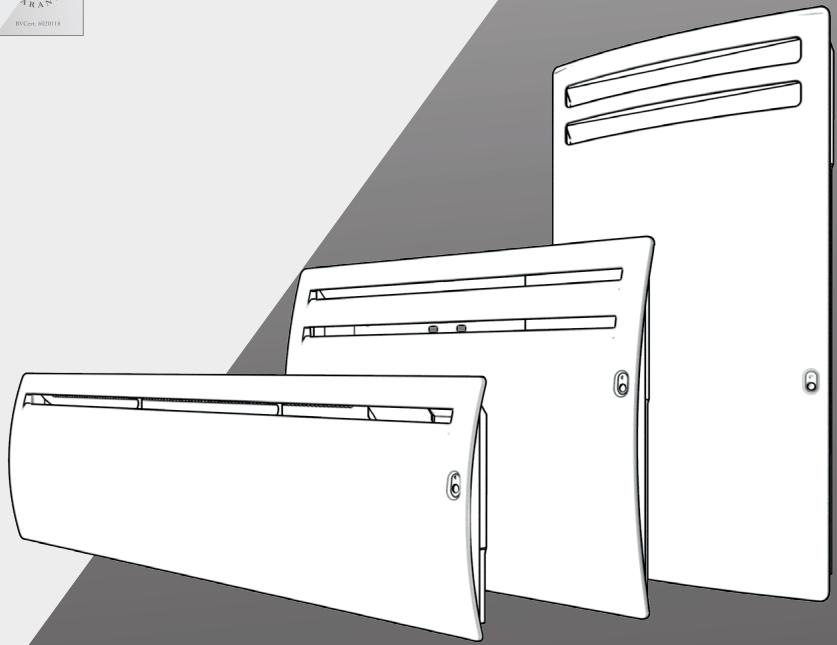

Actua

Smart ECOcontrol

Convecteur intelligent

Muller Intuitiv

NOTICE D'INSTALLATION ET D'UTILISATION

A LIRE ATTENTIVEMENT AVANT Toute OPÉRATION ET À CONSERVER

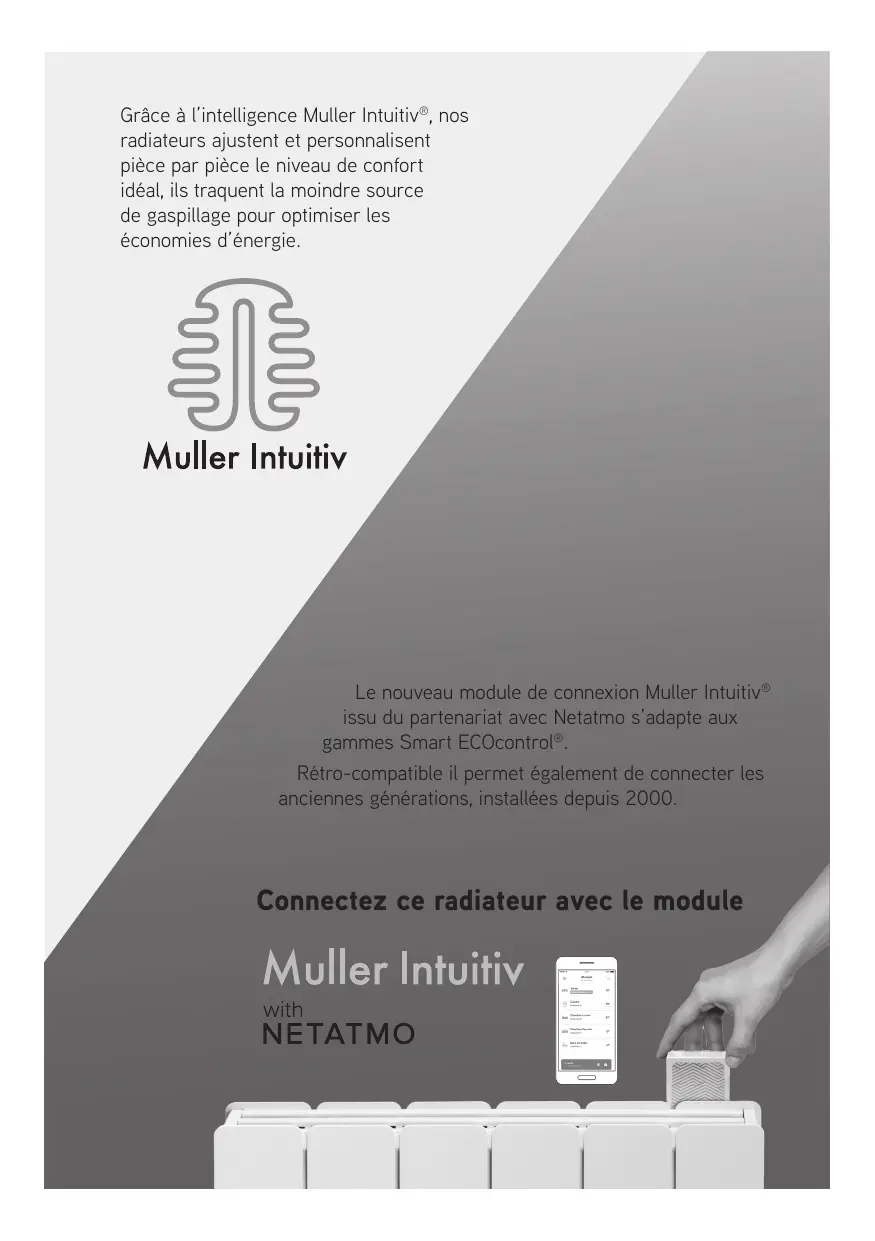

Gráce à l'intelligence Muller Intuitiv^®, nos radiateurs ajustent et personnalisent pièce par pièce le niveau de comfort idéal, ils-traquent la moindre source de gaspillage pour optimiser les économies d'énergie.

Le nouveau module de connexion Muller Intuitiv^®
issu du partenariat avec Netatmo s'adapte aux games Smart ECOcontrol^®.

Retro-compatible il permet également de connecter les anciennes générations, installées depuis 2000.

Connectez ce radiateur avec le module

Muller Intuitiv

with NETATMO

• Sommaire & Avant propos
• Sécurité

• Installation et fixation

• • Raccordement electrique page 10
• Demarrage rapide page 11
• • Comment utiliser votre(AP)areil
    2.1 Mise en marche/arrêtchauffage de l'appareil page 12
    2.2 Réglage de la température de comport
    2.3 Mode économique "Eco" page 13
    2.4 Mode Hors-Gel "HG" page 14
    2.5 Touche Smart ECOcontrol® page 14
    2.6 Mode Manuel page 14
    2.7 Autres paramétrages page 15

2.7.1 Deteceur d'absence page 15
2.7.2 Detecteur de fenetre page 16

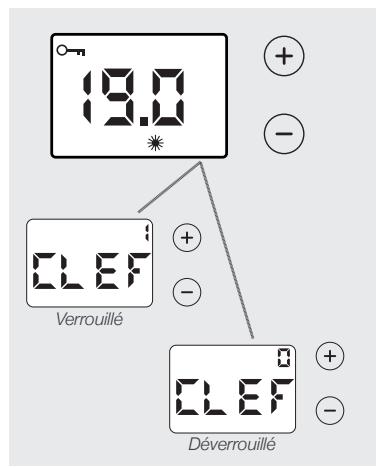

2.7.3 Verrouillage parental simple page 17

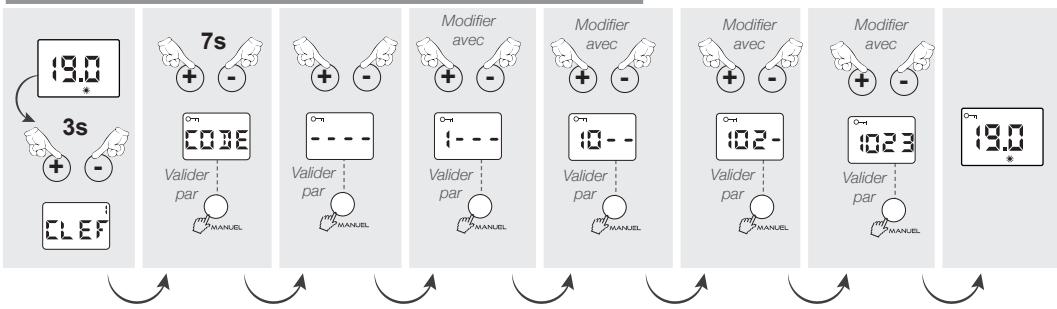

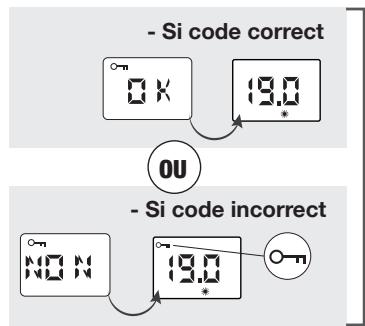

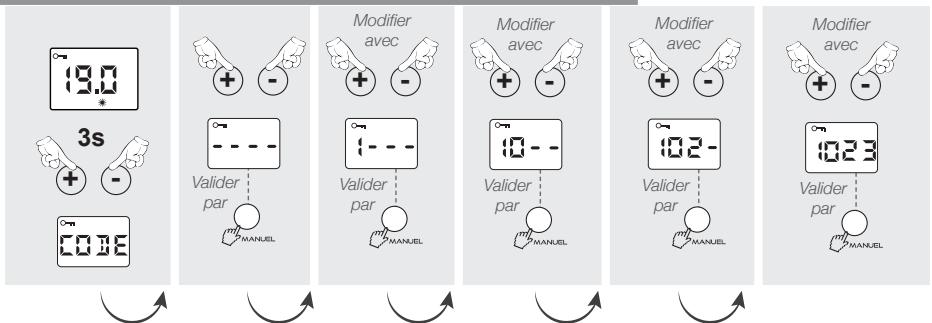

2.7.4 Verrouillage parental avec code page 17
2.7.5 L'indicateur comportemental page 18

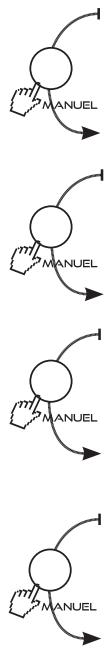

2.7.6 Paramétrages des fonctions annexes
2.7.7 Détails des 6 ordres page 20

2.8 La programmation interne page 21

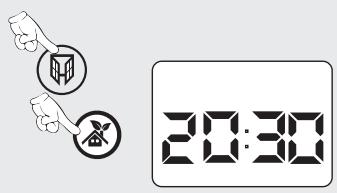

2.8.1 Affichage de l'heure page 21

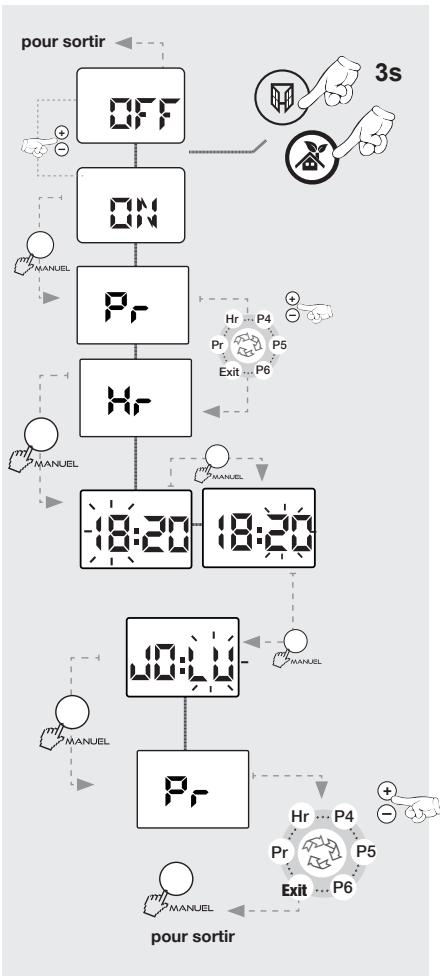

2.8.2 Réglage de l'horloge page 21

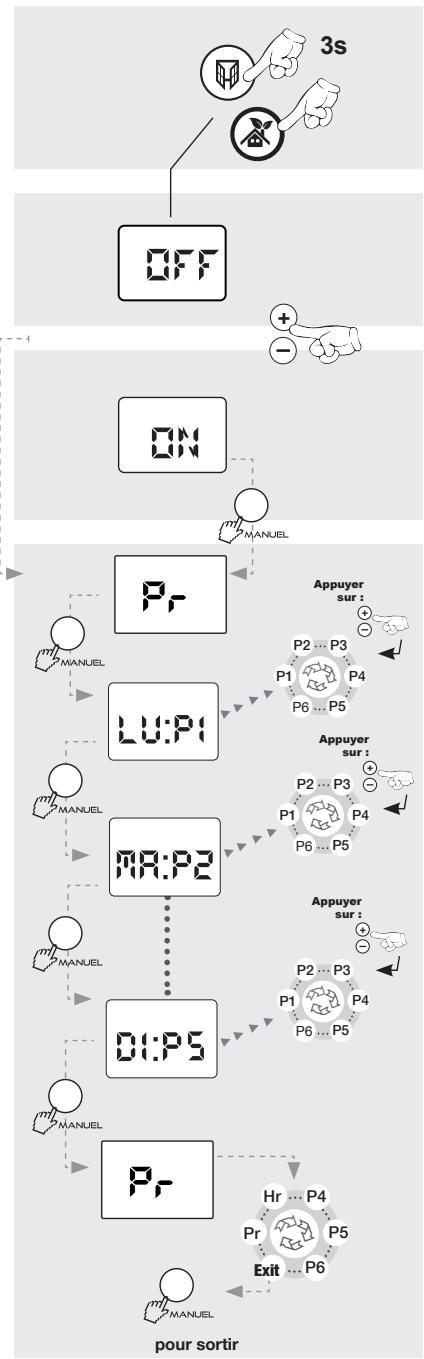

2.8.3 Mise en place de la programmation page 22

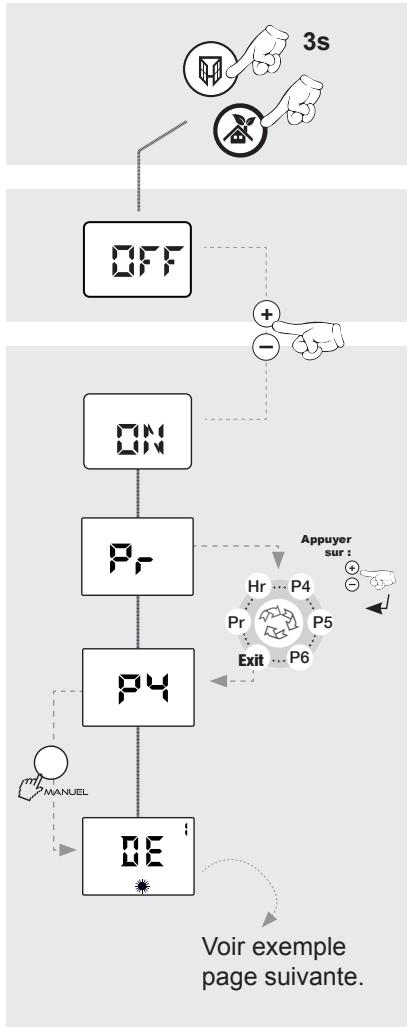

2.8.4 Personnelisation des programmes P4/P5/P6 page 24

1. -Aide aux diagnostics page 26
2. • Conseils / Entretien page 28
3. • Caracteristiques page 29
4. • Identification de votre apparéil
5. Garantie page 32

AVANT PROPOS :

• Vous venez d'acquérir cet appeareil de chauffage SMART ECOcontrol® Actua 2 d'Airelec et nous vous remercions de ce besoin, témoignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre apparéil.

Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et

Caution, hot surface Attention surface très chaude.

provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e) s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas été effectuels par des enfants sans surveillance.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.

• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher,

ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci-contre rappelle ce risque.
• Il est donc formellement interdit de couvrir ou d'obstruer les en

trées ou les sorties d'air au risque d'accidents ou de dégradations de l'appareil.

• Veillez à ne rien introduire dans l'appareil.
• Le raccordement électrique de cet apparéil doit impérativèment être effectué hors tension par une personne qualifiée.
• Toutes les interventions sur les apparciels doivent etre effectuees hors tension et par un personnel qualifie et agreé.
• L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• L'appareil ne doit pas etre installe sous une prise de courant.
• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.

• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

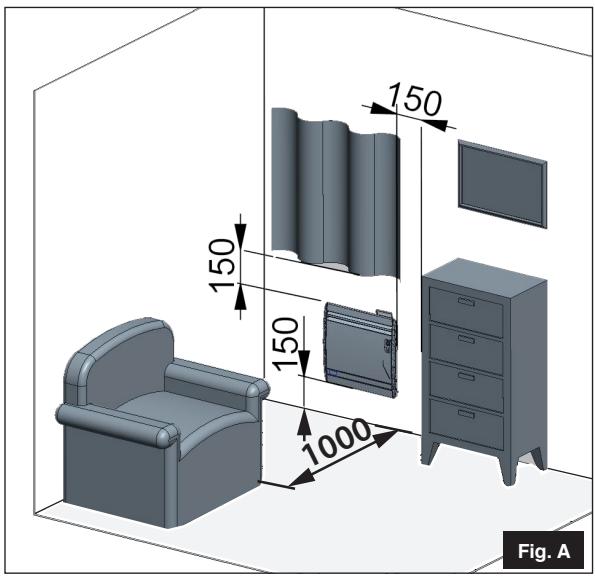

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).

• Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou une personne de qualification similaire afin d'eviter un danger.

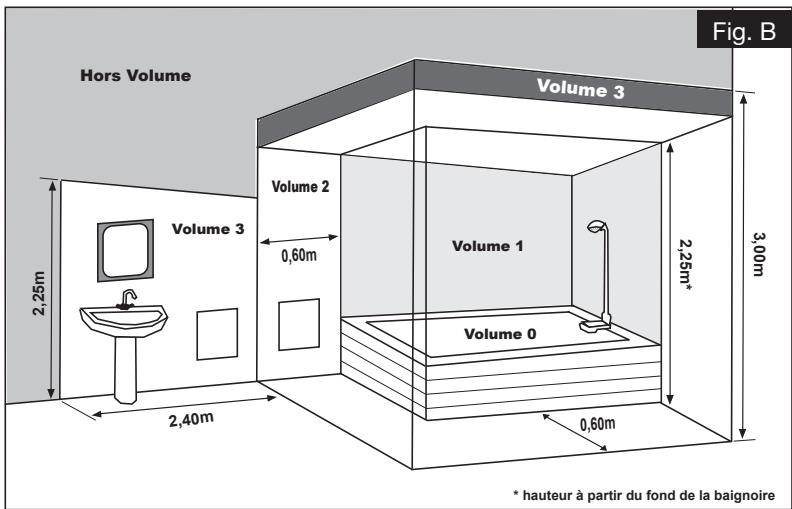

• L'appareil peut etre

installé dans le volume 2 ou 3 des salles d'eau (Fig. B).

• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffaged'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou exist

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

La société se reserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

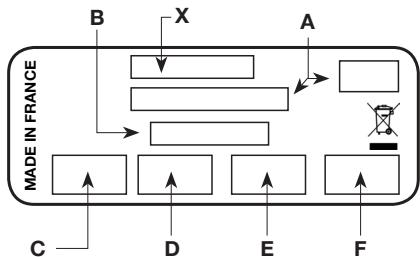

Identification de l'appareil
Type d'appareil :	Appareil de chauffage électrique décentralisé à action directe à poste fixe

Caracteristique			500W	750W	1000W	1250W	1500W	1750W	2000W	Unité
Puisance thermique
Puisance thermique nominale	Pnom		0,50	0,75	1,00	1,25	1,50	1,75	2,00	kW
Puisance thermique minimale(indicative)	Pmin		N.A.	N.A.	N.A.	N.A.	N.A.	N.A.	N.A.	kW
Puisance thermique maximalecontinue	Pmax,c		0,50	0,75	1,00	1,25	1,50	1,75	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax		0,00	0,00	0,00	0,00	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin		0,00	0,00	0,00	0,00	0,00	0,00	0,00	kW
En mode veille	eIS8		0,0005	0,0005	0,0005	0,0005	0,0005	0,0005	0,0005	kW

Caracteristique	Unité
Type de contrôle de la température de la pièce (sélectionner un seul type)
contrôle électronique de la température de la pièce	Oui
contrôle électronique de la température de la pièce et programmateur hebdomàtaire	Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	Oui
contrôle de la température de la pièce, avec détecteur de présence	Oui

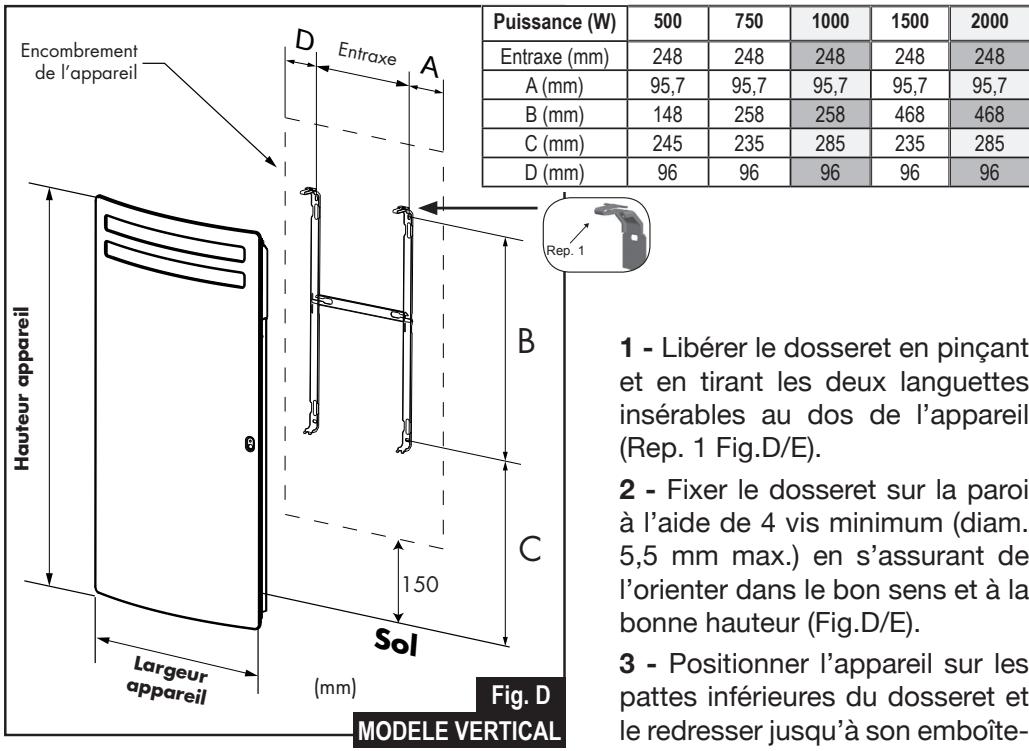

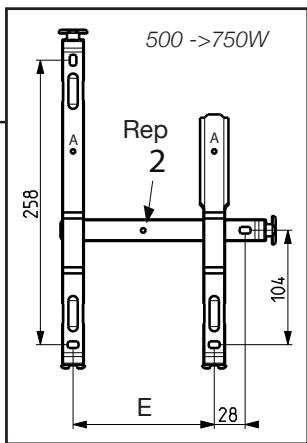

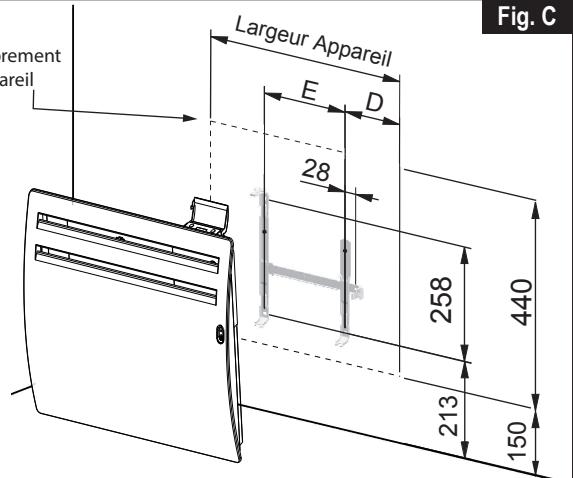

INSTALLATION ET FIXATION

1 - Libérer le dosseret en pincant et en tirant les deux languettes insérables au dos de l'appareil (Rep. 1 Fig.C).
2 - Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 5,5 mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig.C).
3 - Positionner l'appareil sur les pattes inférieures du dosseret et le redresser jusqu'à son emboitement dans le dosseret (Fig.C).

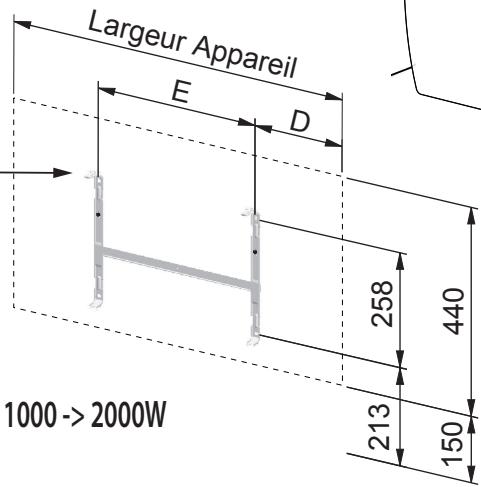

MODELE
HORIZONTAL

Encombrement de I'appareil

500->750W
(mm)

Puisance (W)	500	750	1000	1500	2000
Entraxe (mm) - E	208	242	178	320	535
Largeur Appareil (mm)	452	532	637	847	1057
Départ (mm) - D	122	144	229	263	261

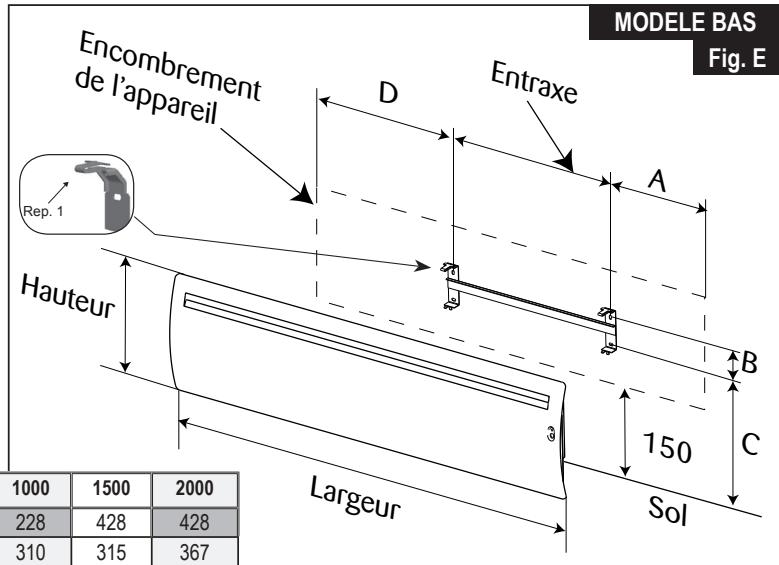

Pour un meilleur Maintien de l'appareil au mur, il est possible de rajouter 1 vis de fixation sur le dosseret (voir rep.2 Fig. C). Il est recommendé d'utiliser des rondelles pour améliorer la tenue du dosseret.

Puissance (W)	750	1000	1500	2000
Entraxe (mm)	228	228	428	428
A (mm)	253	310	315	367
B (mm)	65	65	65	65
C (mm)	238	238	238	238
D (mm)	155	310	315	367

Veuillez tire attentivement les règles de securités avant le raccordement de l'appareil.

• L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
• Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement murale.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

Le fil noir ne doit enaucun cas etre raccordé à une borne de terre ou au fil VERT / JAUNE.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3sMM-297s	230 Volts/3s
Conf. -2°C	7sMM-293s	230 Volts/7s

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessus, mesurés par rapport au Neutre.

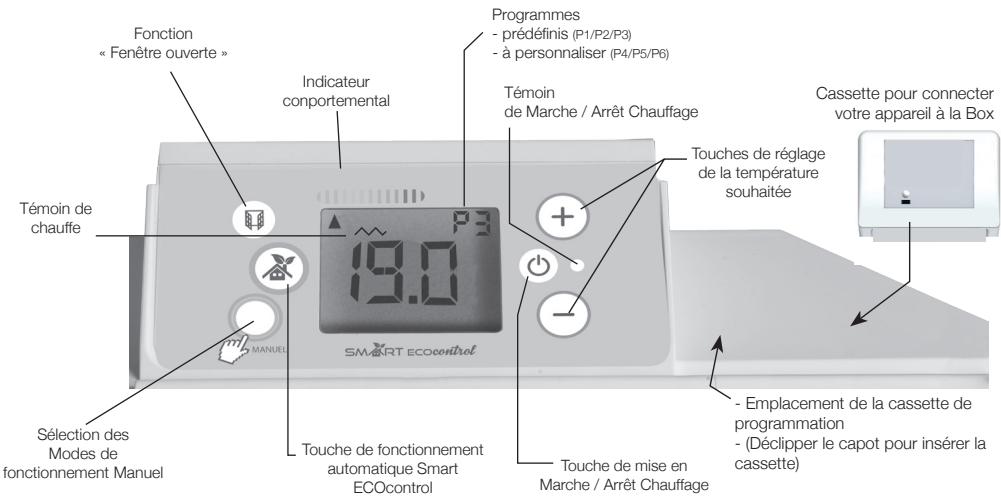

DEMARRAGE RAPIDE

• Mise en marche / Arrêtchauffage de l'appareil

Appuyer sur pourmettre l'appareil en marche ou pour I'arrêtchauffage devoitrappeeil.

• Réglage de la température souhaitée :

Pour ajuster la température souhaïée, appuyer sur + ou -.

• Sélection du mode de fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique Smart EcoControl.

FONCTION	APPUYEZ SUR	AFFICHAGE	RESULTAT OBTENU
CONFORT	MANUEL	130*	Mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
ÉCONOMIQUE	MANUEL	ECO	ce mode de fonctionnement est conseillé lors de vos absences inférieur à 24h
HORS-GEL	MANUEL	HG	Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h

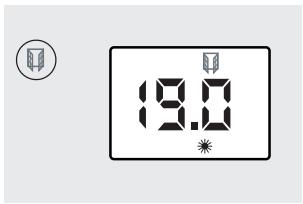

• La fonction «Fenêtre Ouverte»

Appuyer sur jusqu'à l' apparition de l'icone pour activer ou désactiver la fonction «Fenêtre Ouverte».

Veillez à enlever la pellicule de protection du boitier de commande.

Mise en Marche/Arrêtchauffage de l'appareil :

Appuyer sur l'écran et levoyant vert s'allument.

Pour l'arrêt chauffage, appuyer sur l'écran affiche et le voyant orange s'allume.

• L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe.

2.2 - Réglage de la température de comport :

Appuyer sur () ou () pour augmenter ou diminuer la température de consigne souhaïée.

Si elle correspond à votre température de comport favorite, vous pouvez la mémoriser en appuyant pendant 3s sur la touche Smart EcoControl.

Pour ajuster la température à votre niveau de comport idéal, il faut la laisser se stabiliser pendant quelques heures, porte fermée.

Example:

• Pendant le réglage, un indicateur permet de contrôle mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation.
• Ce réglage est disponible en mode CONFORT (manuel ou automatique).

2.3 - Mode Economique « ECO »:

• Appuyer successivement sur MANUEL Jusqu'à ce que le mode Economique «ECO» s'affiche. le mode Economique «ECO» s'affiche.

• Pour visualiser la consigne ECO, appuyer brièvement sur + ou -.

• Pour modifier la température de consigne ECO :

• Appuyer sur 3s jusqu'à ce que la température de consigne ECO clignote.

• Appuyer sur + ou - pour modifier.
• Pour enregistrer, appuyez 3s sur

En cas d'absence de courte durée (moins de 24h), il est conseilé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la pierce de 3,5. °C environ par rapport à la température CONFORT.

La consigne ECO ne peut pas etre reglee a une tempereature superieure a 19^

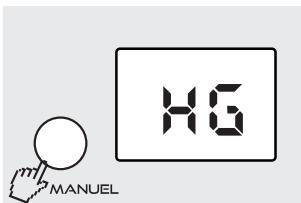

2.4- Mode Hors-Gel «HG»:

Appuyer successivement sur tout le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintainir la piece à une température de hors gel.

2.5 - Touche "Smart Ecocontrol":

pour un fonctionnement tout automatique

Un appui sur cette touche permet un fonctionnement automatique en suivant votre planning de chauffe (programmation des plages Confort et Eco) et vos préférences de réglage (Température de consigne favorite, détecteur d'absence, fonction fenêtre,...).

Vos préférences de réglage automatique sont mémorisées en appuyant 3 se-
condes sur la touche SmartEcoControl®.

Par défaut, le réglage mémorisé est : Température de consigne favorite 19^ , Fonction fenêtre ouverte activée et détecteur d'absence activé

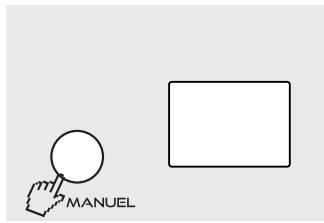

2.6 - Le mode "MANUEL":

pour un fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique SmartEcoControl®.

Toute les fonctions automatiques sont désactivées (Détecteur d'absence, programmation) et l'appareil se positionne :

• Soit en mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
• Soit en mode Eco (ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h).
• Soit en mode Hors-gel (Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h).

2.7 - Autres paramétrages :

2.7.1- Détction d'absence:

Cette fonction est activée automatiquement en mode Smart EcoControl. Elle peut être désactivée (voir tableau ci-dessous)

En cas d'absence prolongée, l'appareil diminue progressivement sa consigne de température. Lorsqu'il détecte une présence, il réagit et revient dans le mode de fonctionnement défini par l'utilisateur.

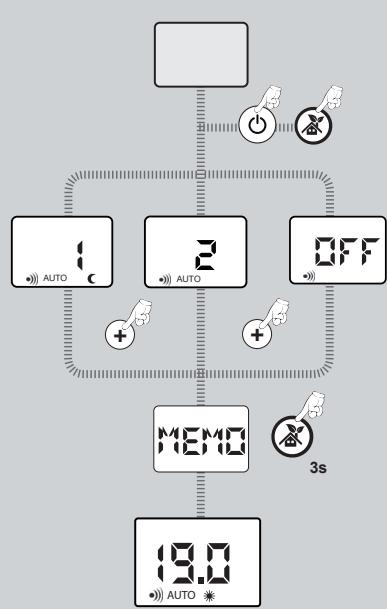

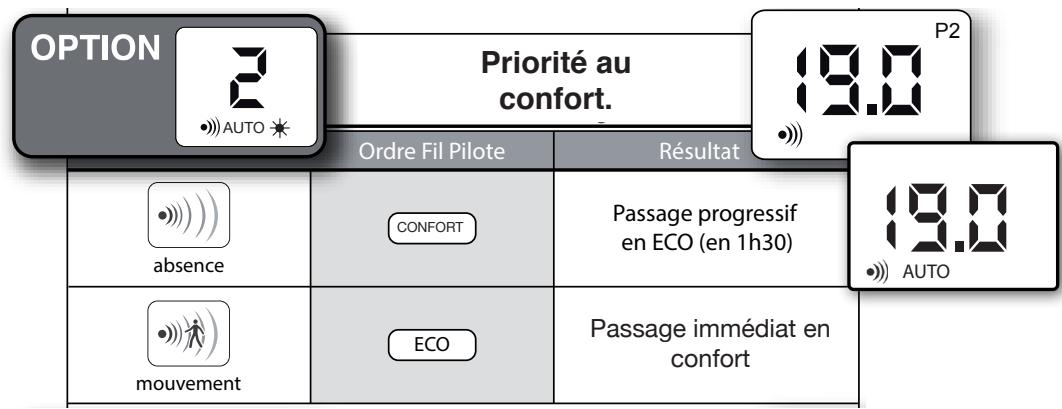

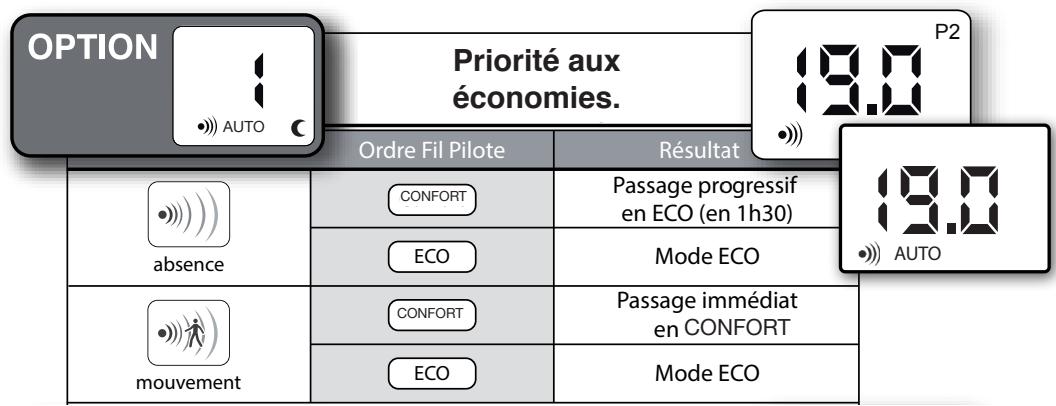

Choix du mode de fonctionnement de la détéction d'absence

Appuyer sur pour etéindre votre apparéil Appuyer simultanément sur et sur jusqu'à ce que s'affiche l'option de détction 1, 2 ou OFF.
- Appuyer sur ou pour désirir l'options de détention.
- Enregistrer pendant 3
seconds sur ©.
L'écran affiche MEMO

Option 1 : (mode par défaut) :

Priorité aux économies.

Option 2 :

Priorité au comport.

Option OFF :

La fonction détection d'absence est désactivée.

Rappel : dans tous les cas les ordres HG et ARRET du fil pilote sont prioritaires.

2.7.2 - Détection de Fenêtre ouverte :

Pour activer ou désactiver la fonction, appuyer sur la touche jusqu'à l' apparition de l'icone apparait sur l'écran.

Le symbole et levoyant vert clignotent lorsquel'appareil s'est coupé suite à une détction.

Pour annuler cette coupure, un appui sur la touche remettra automatiquement l'appareil en marche.

Cette fonction coupe automatiquement l'appareil de chauffage en cas de détention d'une chute brutale de la température dans la pierce (Ex : une fenêtre ou une porte ouverte).

2.7.3 - Verrouillage parental simple: O-m

Appuyer simultanément sur les touches + et - pendant 3 s pour verrouiller ou déverrouiller le clavier.

Pour supprimer le verrouillage, appuyer simultanément sur + et - pendant 3s.

Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempéstive.

2.7.4 - Verrouillage parental avec code: O-m

Vouaves la possibilité de verrouiller/déverrouiller le clavier par un code personnel à 4 chiffres

- Pour verrouiller

Il est IMPORTANT de bien se souvenir de ce code. En cas d'oubli, vous ne pourrez plus verrouiller/déverrouiller le clavier

- Pour déverrouiller

2.7.5 - L'indicateur comportemental :

Cette indicateur vous renseigne si vous réglage etl'utilisation de votre apparéil sont économiques ou non :

• Indicateur sous le vert = économique
• Indicateur sous le rouge = moins économique.

Pour un fonctionnement économique il est conseilé de ne pas dépasser une température de 19^ en moyenne sur l'ensemble du logement.

2.7.6 - Paramétrage des fonctions annexes:

Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.

Appuyer sur O pour eteindre notre apparéil.

Puis appuyer sur la touche 1 pendant 3 secondes.

Une fois que l'écran affiche N appuyer alors sur la touche pendant 3 secondes, le premier écran de paramètre apparait.

Pour passer d'un paramètre à l'autre, appuyer sur la touche

Ecran de paramétrage	Signification	Choix avec les touches + ou -	Résultat obtenu
	Rétroéclairage de l'écran permanent ou limité à 10 secondes après la的最后一 minute manipulation	I	Rétroéclairage 10 secondes
		O	Rétroéclairage permanent
BUZZ	Fonction Buzzer : Lorsque cette fonction est activée, le boîtier émet un son pour certaines manipulations. Le buzzer reste toujours actif pour la touche Marche/arrêtCHAUFFAGE	I	Activation du buzzer
		O	Déactivation du buzzer
OL	Affichage de la température en degré Celsius ou en degré Fahrenheit	°C	Unité de degré Celsius
		°F	Unité de degré Fahrenheit
ENCR	Encadrement de consigne : Lorsque cette fonction est activée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas augmenter ou diminuer cette température de +/-2°C	I	Encadrement activé
		O	Encadrement désactivé

Retour au mode utilisateur

2.7.7 - DETAIL DES 6 ORDRES VIA LE FIL PILOTÉ ET LE Gestionnaire D'ENERGIE

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAUFFAGE	AUTO	Arrêt instantané du chauffage
ÉCO	ECO AUTO C	Abaissement de la température de 3,5°C par rapport à la position Confort ou selon votre CHOIX.
CONFORT-1	AUTO F - 1	Abaissement de la température de 1°C par rapport à la position Confort.
CONFORT-2	AUTO F - 2	Abaissement de la température de 2°C par rapport à la position Confort.
Hors Gel	AUTO G	Maintient la température de la pièce à environ 7°C.

Particularités

Dans le mode manuel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
Confort (ex.19,0°C)	HG"AUTO"	BEL"AUTO"
ECO
HG

2.8 - La programmation interne :

2.8.1 - Affichage de l'heure :

Appuyer brievement sur les touches pour afficher l'heure en cours.

et

2.8.2 - Réglage de l'horloge :

• Dans tous les cas, pour pouvoir utiliser la programmation, vous devez régler l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 12 heures, vous devrez aussi remettre à l'heure libre votre(APpeuil).

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.

Appuyer avec les touches + ou - pour désir "ON" qui s'affiche à l'écran, valider par MAnuJEL. (Le besoin de "OFF" vous fait sortir du réglage).

Appuyer avec les touches + ou - pour désirir la fonction mise à l'heure : “Hr” dans le menu déroulant. Modifier l'heure avec les touches + et - et valider avec la touche

Modifier les minutes avec les touches + et - et valider avec la touche

B - Réglage du jour :

Modifier le jour de la semaine (JO : LU = lundi, JO : MA= mardi, JO : ME= mercredi, etc...) avec les touches + et -.

Valider par la touche

Pour sorting, appuyer sur Mode jusqu'à l'affichage «Exit» du menu déroulant. Valider par mMANUEL pour sorting.

2.8.3 -Mise en place de la programmation :

Ce mode permet le fonctionnement automatique de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Vous poulez affecter un programme à chaque jour de la semaine, pour cela :

• Appuyer simultanément pendant 3 secondes sur les touches et

• L'écran affiche soit ON ou OFF. Avec les touches + ou -,mettre sur la position ON. Enregister par la touche pMANUEL.

• L'écran affiche «Pr», appuyer sur
• Attribuer l'un des programmes (prédéfini ou personnalisé) à chaque jour de la période avec les touches + et - du menu déroulant.
• Valider par la touche LmMANUEL, l'écran affiche «Pr».
• Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.
• Valider par 2MANUEL pour sortir.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3)

ET A PERSONNALISER (P4/P5/P6).

Programme prédéfini	Choix	Signification
du Lundi au Vendredi P15h à 9h17h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P1	Le programme P1 vous permit d'avoir la tempé-rature de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
du Lundi au Vendredi P25h à 9h12h à 14h17h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P2	Le programme P2 vous permit d'avoir la tempé-rature de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
Le week end P35h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P3	Le programme P3 vous permit d'avoir la tempé-rature de consigne Confort le week-end de 5h à 23h.
Programmes à personnaliser voir page suivante	P4P5P6	Les programmes P4, P5, P6 vous permettent de personnaliser les plages heures de la tempé-ra-ture de consigne Confort, suivant vos besoin.

2.8.4 - Personnelisation des programmes P4/P5/P6

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Pour cela :

Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3 secondes sur les touches et
• L'écran affiche soit ON ou OFF. Avec les touches + ou -,mettre sur la position ON.

Enregister par la touche mANKEL.

-Lecran affiche ,appuyer surMANUEL
- Appuyer sur la touche + ou - pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).
- Valider par MANUEL.

Voussousideinfinirvospropresplageshorairessoit enmodeCONFORT ouECO.(Voirexampiepaguivante).

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1				Résultat
Vous étés dans le programme personnelé «P4». Plage 1 BE + - -	MANUEL BE + - -	MANUEL BE + - -	MANUEL BE + - -	MANUEL BE + - -	La plage horsaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plage horsaire n°2

Ex. de 11h à 14h	Choix : plage 2	Résultat
Plage 2	Modification l'heure de début avec	La plage horsaire n°2 de 11h à 14h est validée, vous passez automatiquement la plage horsaire n°3

Ex. de 18h à 22h	Choix : plage 3				Résultat
Plage 3	MANUEL OE *	MANUEL OE *	MANUEL OE *	MANUEL OE *	La plage hora n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr.
		Modifier l'heure de début avec	+	-	Modifier l'heure de fin avec
					+	-

• Procedez de la même manière pour les programmes P5 et P6,
• Valider par _MANUEL et désir «Exit» pour sortir, puis valider par _MANUEL .

• Si vous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.7).

or sorting

Hr...P4

Pr P5 Exit...P6

Ex

中

3

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il est normal qu'il y ait un écart entre l'affichage de l'appareil et celui de votre thermomètre. Il est possible d'harmoniser les deux affichages.

Mode opératione :

Ce réglage ne peut être réalisé que si votre apparéil est réglé entre 17 et 23^

Toutes les portes et les fenêtres doivent être fermées.

Attendre la stabilisation de la température dans la pierce (au moins 6h) et éviter autant que possible les allées et venues dans la pierce.

Le thermomètre de contrôle doit être placé au milieu de la pierce à 1m20 du sol.
Ne pas le poser sur un meuble.

Le thermostat étant sur mode CONFORT, appuyer 3s sur MANUEL, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.

• Modifier avec les touches (+) et (-)

• Valider par la touche MANUEL

• L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Exemple : Vous avez 20,5^ sur votre thermomètre et 19^ sur votre thermostat. Vous pouvez corriger de +1,5^ à l'aide de la touche ( + + ) et valider avec la touche MANUEL.

Si vous n'exercez aucune action sur les touches ① et ② pendant 15 secondes, l'afficheur revient à sa position initiale.

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	- S'assurer que l'écran digital est actif.	- Appuyer sur Ⓞ- Appuyer successivement sur ⓄMANUEL jusqu'à ce que la position Confort s'affiche.
	- Si l'écran digital n'est toujours pas allumé.	- S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur Ⓞ.
	- S'assurer d'être en mode comfort	- Appuyer successivement sur ⓄMANUEL jusqu'à ce que la position Confort s'affiche.
	- S'assurer que la fonction fenêtre ouverte n'est pas activée et qu'une fenêtre ou une porte n'est pas ouverte dans la pièce.	- Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur Ⓞ.
	- L'écran digital est actif, le témoin de chauffe est éteint.	- Vérifier la valeur de la consigne. - La température ambiente ne nécessite pas de chauffer. - L'appareil est en ECO ou en délestage: s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
L'appareilchauffe toutle temps	- Vérifier que le réglage de la température n'a pas été modifié.	- Régler de nouveau la température.
	- Vérifier que l'appareil n'est pas situé ){une porte ouverte ou/et dans un courant d'air.	- Fermer la porte ou supprimer le courant d'air.
L'appareilne suit pas lesordres deprogrammation	- Vérifier qu'il est en mode programmation (AUTO)	- Mettre en mode programmation
	- Vérifier la programmation (AUTO)	- Réaliser la programmation
DANS TOUS LES AUTRES CAS,CONTACTEZ UNE PERSONNE QUALIFIÉE

4 CONSEILS -ENTRETIEN

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussierage, un chiffon suffit.

Recommendations et consels

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V~ 50Hz.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉS HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉRAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL.

Récérances

Puissance (W)

Intensité (A)

Largeur (mm)

Hauteur (mm)

Epaisseur (mm)

Horizontal

A693261	500	2,2	452	440	125
A693262	750	3,3	532	440	125
A693263	1000	4,3	637	440	125
A693265	1500	6,5	847	440	125
A693267	2000	8,7	1057	440	125

Bas

A693282	750	3,3	637	284	105
A693283	1000	4,3	847	284	105
A693285	1500	6,5	1057	284	105
A693287	2000	8,7	1162	284	105

vertical

A693271	500	2,2	440	557	129
A693272	750	3,3	440	637	129
A693273	1000	4,3	440	742	129
A693275	1500	6,5	440	847	129
A693277	2000	8,7	440	1057	129

Appareil + dosseret compris

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

ELECTRICITE

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l'Electriques) garantit que ces apparciels respectent l'ensemble des normes de sécurité en vigueur.

CITE PERFORMANCE

Cette marque de conformité, délivrée par le L.C.I.E, garantit en plus les performances de ces apparêls qui respectent les normes d'aptitude à la fonction.

ou

ou
ou

garantit un niveau moyen de performance.

garantit un niveau maximal de performance.

intègre en plus des fonctions à économies d'énergies

intègre en plus la détention de présence/absence

L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension-DBT) de compatibilité electromagnétique (CEM), et de limitation de substances dangereuses (ROHS).

classle II

Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).

IP....

Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L'étiquette signalétique est place en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

• La reférence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
• Sa puissance en Watt (rep. B).
• Les certificates de conformités, adressé (rep. C-D-E-F).
• N^ du constructeur (rep X).

La Garantie est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses apparêls de chauffage électric 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le return des pièces, celles-ci doivent être expériées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent enaucun cas être à titre de dommages et intérêts pour quelque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des apparêils ne lui incombe aucunement. La garantie ne peut pas intervenir si les apparêils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négli-gence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL :

En cas d'accident survenant à quelques moment et pourquelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture

CONTESTATION :

Dans le cas de contestation, quelles que soient les conditions de vente et de paiement ac-ceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

BON DE GARANTIE

TYPE:

PUISSANCE :

DATE DE FABRICATION :

DATE DE MISE EN SERVICE :

CACHED :

Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.

AIRRELEC

Confort et économies d'énergie

109, Boulevard Ney - 75018 PARIS

Tél. : [phone] - Fax : [phone]

www.airelec.fr
