AIREVO SMART ECOCONTROL - Thermostat connecté AIRELEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur communicant à chaleur douce intégrale avec Super Fonte Active 3G
Marque	AIRELEC
Modèle	AIREVO SMART ECOCONTROL
Catégorie	Thermostat connecté / Radiateur connecté
Puissances disponibles	750 W, 1000 W, 1250 W, 1500 W, 2000 W
Tension d'alimentation	230 V ~ 50 Hz
Protection	Classe II (double isolation, sans terre)
Dimensions (HxLxP) - exemple horizontal 750W	604 x 471 x 124 mm
Dimensions (HxLxP) - exemple vertical 1000W	1050 x 373 x 147 mm
Dimensions (HxLxP) - exemple bas 750W	404 x 720 x 120 mm
Fonctions principales	Smart ECOcontrol, programmation intégrée (P1-P6), modes Confort, Eco, Hors-gel, détection d'absence et de fenêtre ouverte, commande par fil pilote
Affichage	Écran digital avec rétroéclairage (permanent ou 10 s), indicateur comportemental
Verrouillage parental	Simple (appui long + et -) ou avec code personnel à 4 chiffres
Détection d'absence	2 modes (priorité économie ou confort) ou désactivation
Détection de fenêtre ouverte	Coupure automatique en cas de chute brutale de température
Entretien et nettoyage	Dépoussiérage régulier à l'aspirateur sur entrées/sorties d'air ; nettoyage avec chiffon microfibres et produits non abrasifs
Installation	Fixation murale sur dosseret, distances minimales : 150 mm du sol, 100 mm des parois latérales
Raccordement électrique	Bornier : Phase (marron), Neutre (bleu/gris), Fil pilote (noir) ; sans terre
Garantie	2 ans contre vices de fabrication
Origine	Fabriqué en France (label Origine France Garantie)

FOIRE AUX QUESTIONS - AIREVO SMART ECOCONTROL AIRELEC

Comment régler l'heure et le jour sur le thermostat ?

Appuyez simultanément sur les touches + et - pendant 3 secondes pour entrer dans le menu de programmation. Choisissez ON puis sélectionnez Hr pour régler l'heure, puis réglez le jour avec les touches + et -. Validez avec MANUEL et sortez en choisissant Exit.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord que l'écran est allumé et que l'appareil est en mode Confort. Assurez-vous que les disjoncteurs sont enclenchés et que la fonction Fenêtre ouverte n'est pas activée (icône clignotante). Si le problème persiste, contactez un professionnel qualifié.

Comment activer le verrouillage parental ?

Pour un verrouillage simple, appuyez simultanément sur + et - pendant 3 secondes jusqu'à afficher CLET. Pour un verrouillage avec code, éteignez l'appareil, appuyez sur MANUEL et ⏻ pendant 3 secondes, puis suivez les instructions pour définir un code à 4 chiffres.

Quelle est la différence entre les modes Confort, Eco et Hors-gel ?

Le mode Confort maintient la température de consigne choisie. Le mode Eco abaisse la température d'environ 3,5°C pour les absences de moins de 24h. Le mode Hors-gel maintient la pièce à environ 7°C pour les absences prolongées.

Comment personnaliser un programme de chauffe (P4, P5, P6) ?

Appuyez sur + et - pendant 3 secondes, activez la programmation (ON), puis sélectionnez P4, P5 ou P6. Utilisez les touches + et - pour définir les plages horaires en Confort ou Eco. Validez chaque plage avec MANUEL et sortez avec Exit.

L'appareil est-il compatible avec un gestionnaire d'énergie ou un fil pilote ?

Oui, il est compatible avec le fil pilote (6 ordres : Confort, Eco, Hors-gel, Arrêt, Confort-1, Confort-2). Les ordres Hors-gel et Arrêt sont prioritaires en mode manuel. Le symbole AUTO clignote lorsqu'un ordre externe est actif.

Comment nettoyer le radiateur ?

Dépoussiérez régulièrement les entrées et sorties d'air avec un aspirateur. Pour le nettoyage, utilisez un chiffon microfibres et des produits nettoyants universels à base d'agents tensio-actifs. N'utilisez jamais de produits abrasifs ou à base d'acétone.

Quelle est la distance minimale d'installation par rapport au sol ?

La distance minimale entre le bas de l'appareil et le sol est de 150 mm. Respectez également les distances aux parois latérales (100 mm) et au mobilier (150 mm) pour assurer une bonne circulation de l'air.

Puis-je utiliser ce thermostat avec une application smartphone ?

L'appareil est conçu pour être utilisé avec les modules de communication Smart ECOcontrol qui permettent une connexion. Pour plus d'informations, consultez le site smart-ecocontrol.airelec.fr. La notice ne détaille pas une application spécifique.

Que faire en cas de coupure de courant prolongée ?

L'appareil conserve ses réglages en mémoire pendant environ 12 heures. Au-delà, il faudra remettre à l'heure l'horloge (voir question 1). Les programmes et préférences sont conservés.

MODE D'EMPLOI AIREVO SMART ECOCONTROL AIRELEC

Confort et économies d'énergie

BVCert. 6020118

Airévo Smart ECOcontrol®

Radiateur communicant à chaleur douce intégrale

avec Super Fonte Active® 3G

Anthracite Blanc

Notice d'installation et d'utilisation

A lire attentivement avant toute opération et à conserver

Ce radiateur est compatible avec les modules de communication Smart ECOcontrol® qui rendent votre appareil connecté

Découvrez tous les avantages que vous offrent les radiateurs connectés sur

smart-ecocontrol.airelec.fr

SOMMAIRE

• Sommaire & Avant propos page 3
• Sécurité page 4

• Installation et fixation page 6

• • Raccordement électrique page 9

- Démarrage rapide page 10

1. • Comment utiliser votre appareil page 11

2.1 Mise en marche/arrêt chauffage de l'appareil page 11
2.2 Réglage de la température de Confort page 12
2.3 Mode économique "ECO" page 12
2.4 Mode Hors-Gel "HG" page 13
2.5 Touche Smart ECOcontrol ^® page 13
2.6 Mode Manuel page 14
2.7 Autres paramétrages page 15

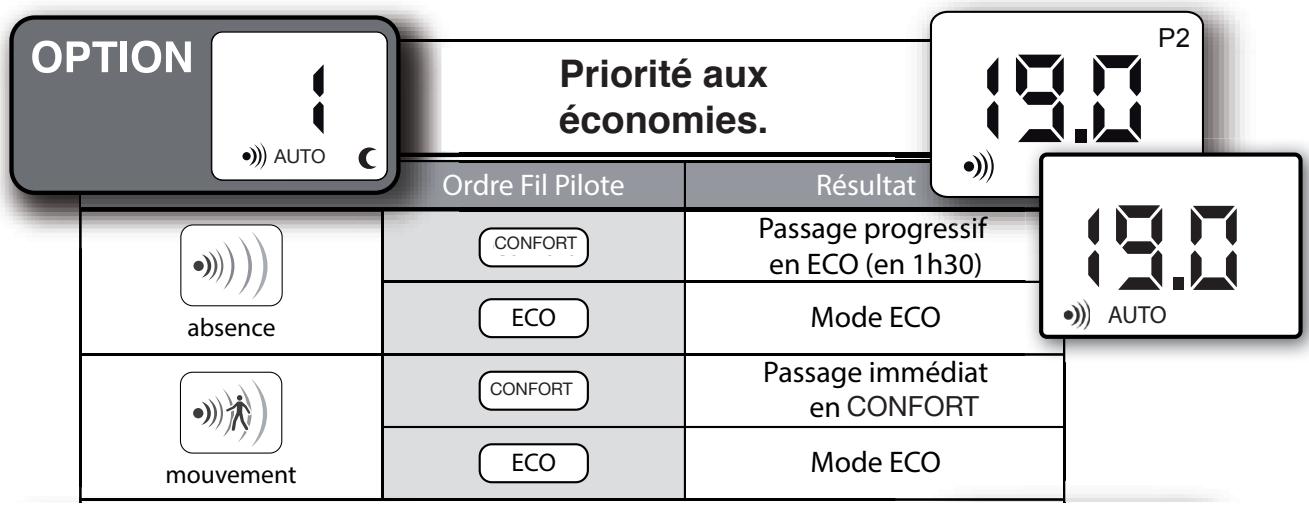

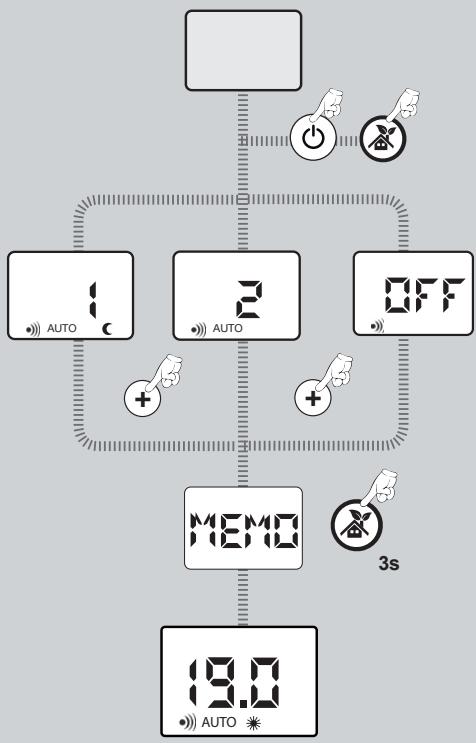

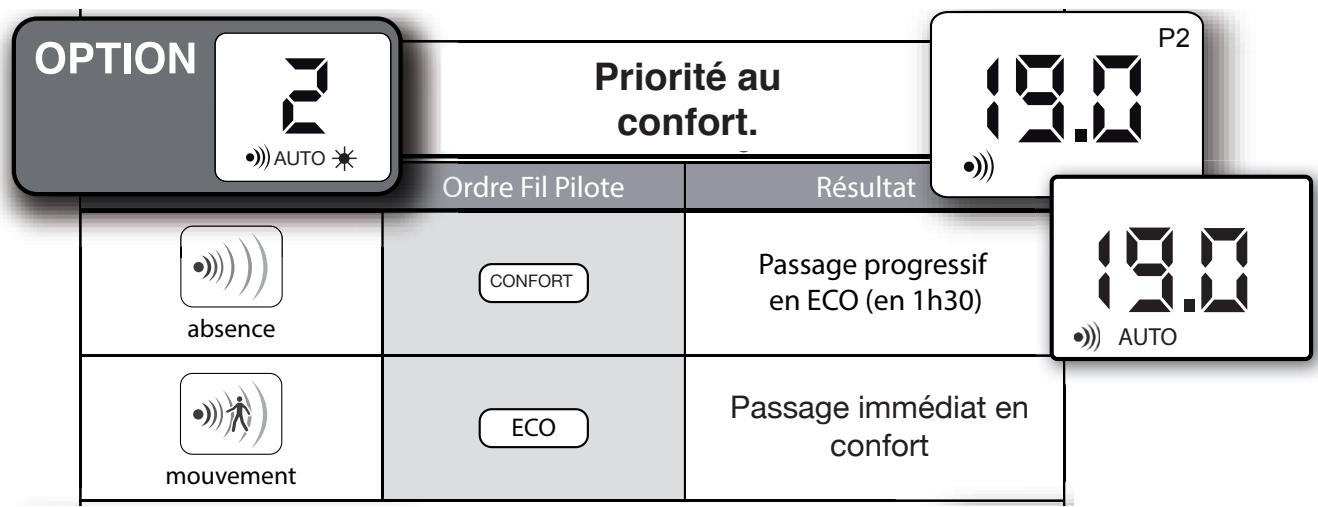

2.7.1 Détecteur d'absence page 15
2.7.2 Détecteur de fenêtre page 16

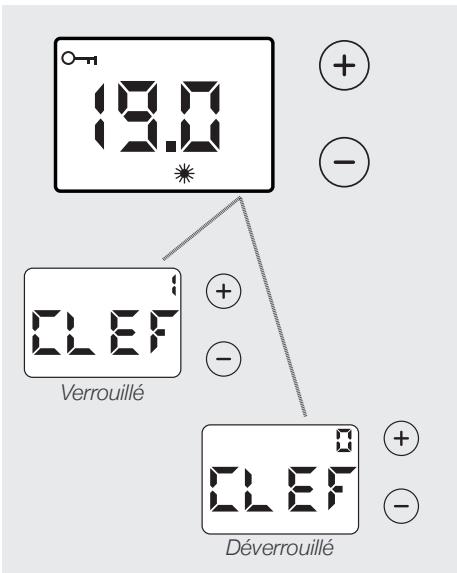

2.7.3 Verrouillage parental simple page 17

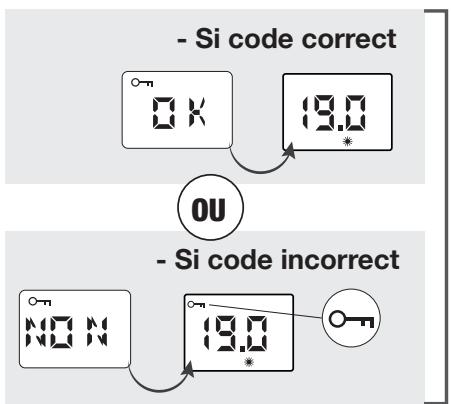

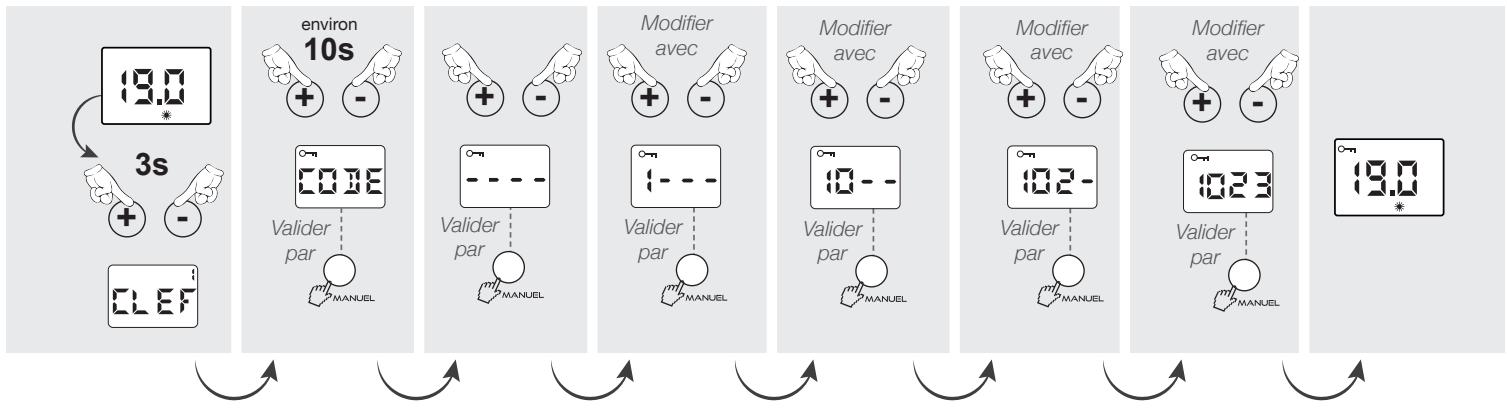

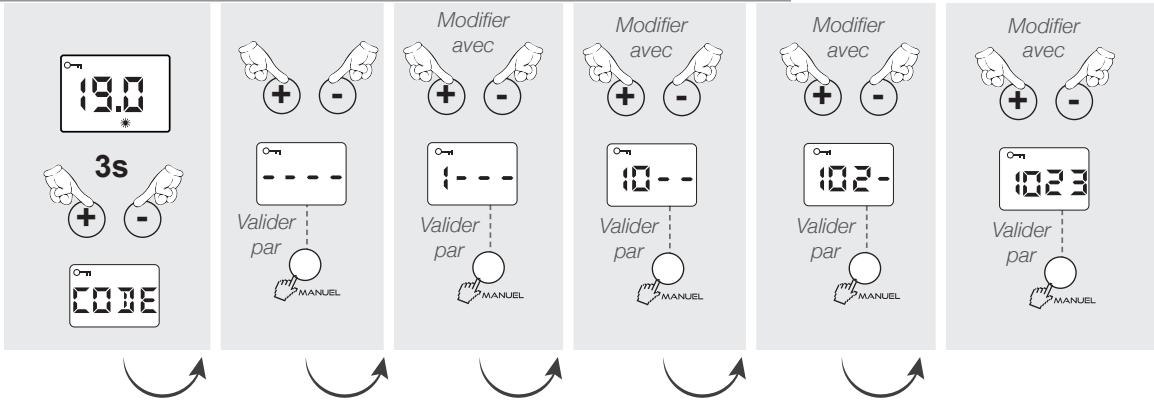

2.7.4 Verrouillage parental avec code page 17
2.7.5 L'indicateur comportemental page 18
2.7.6 Paramétrages des fonctions annexes page 19
2.7.7 Détails des 6 ordres page 20

2.8 La programmation interne page 21

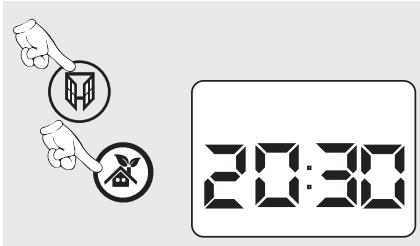

2.8.1 Affichage de l'heure page 21

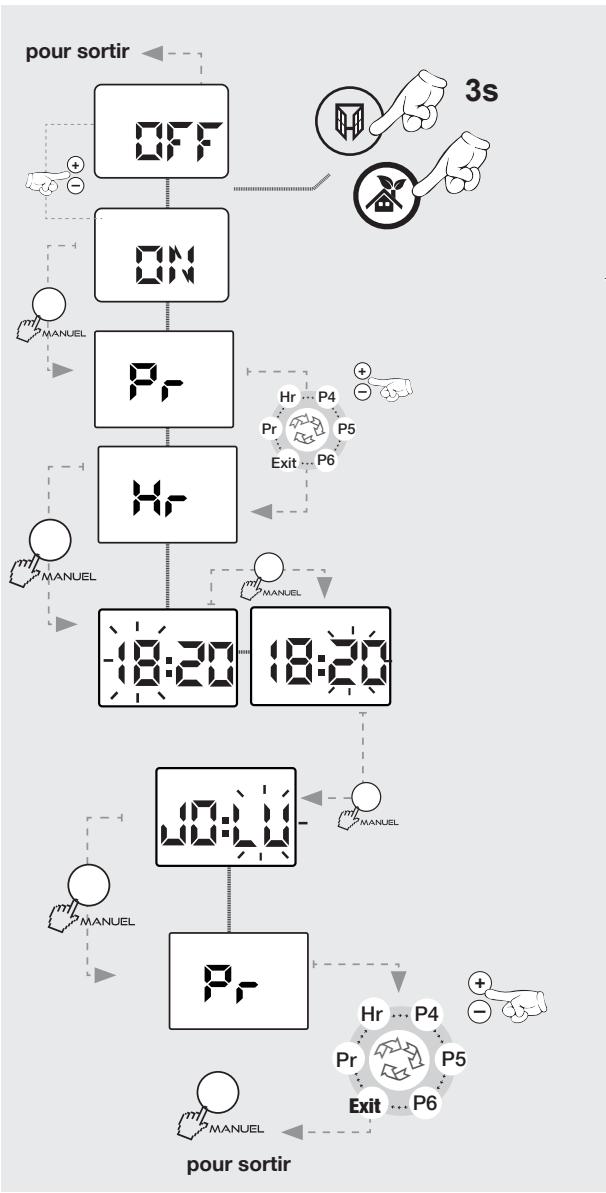

2.8.2 Réglage de l'horloge page 21

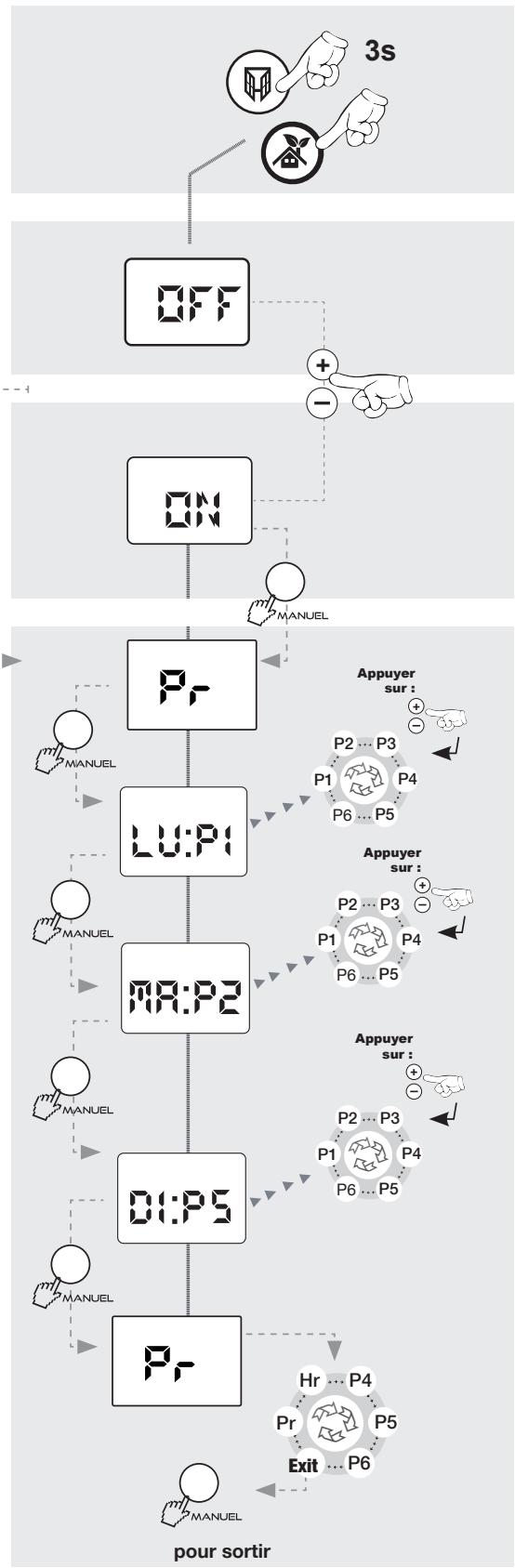

2.8.3 Mise en place de la programmation page 22

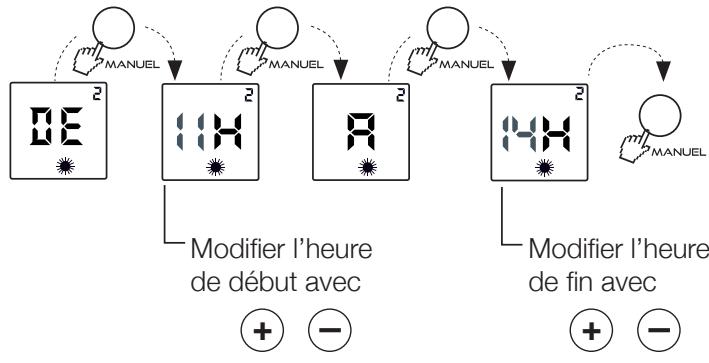

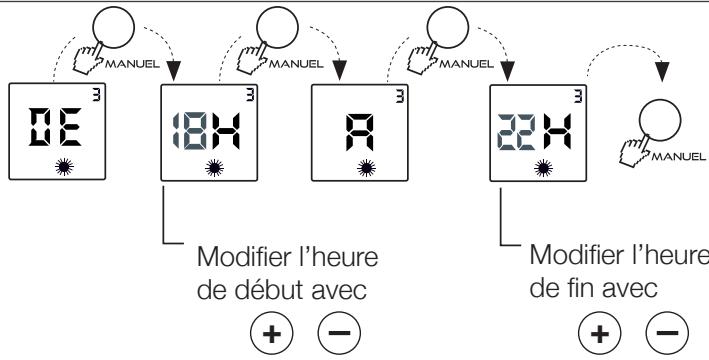

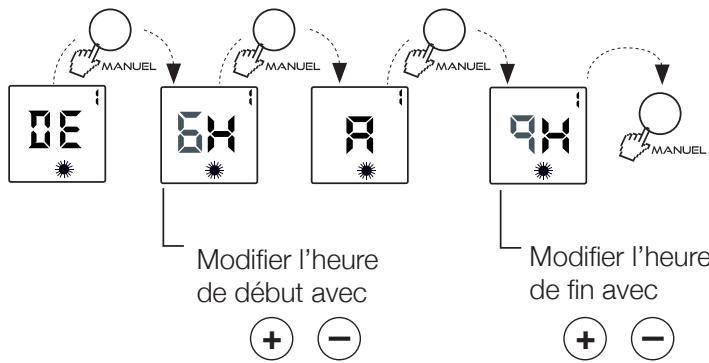

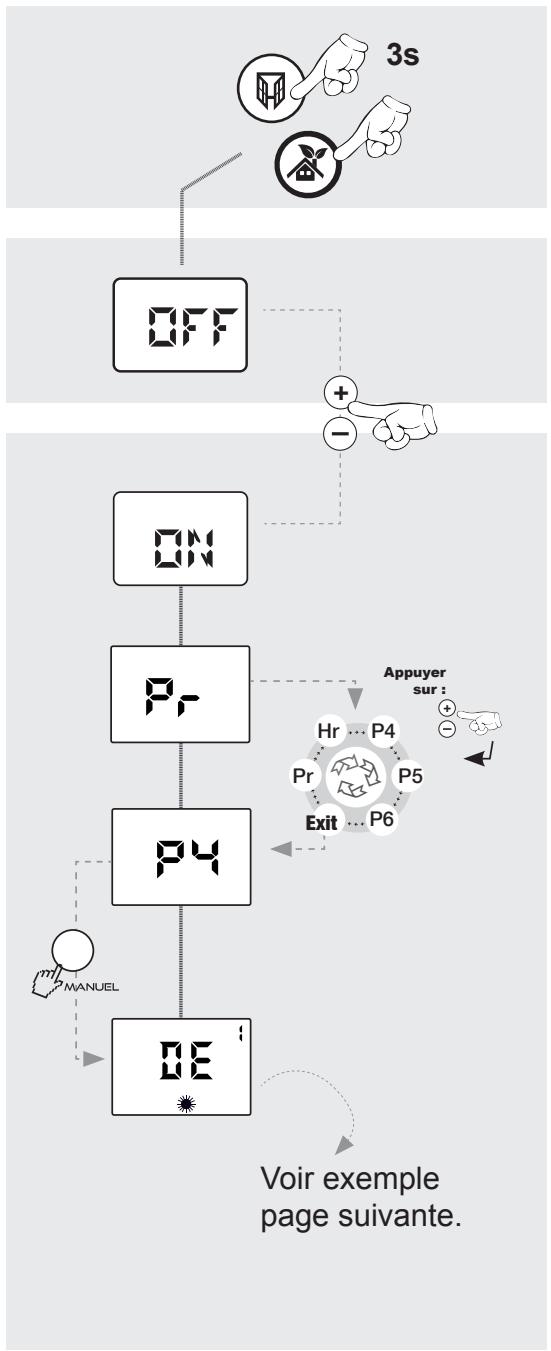

2.8.4 Personnalisation des programmes P4/P5/P6 page 24

1. • Aide aux diagnostics page 26
2. • Conseils / Entretien page 28
3. • Caractéristiques page 29

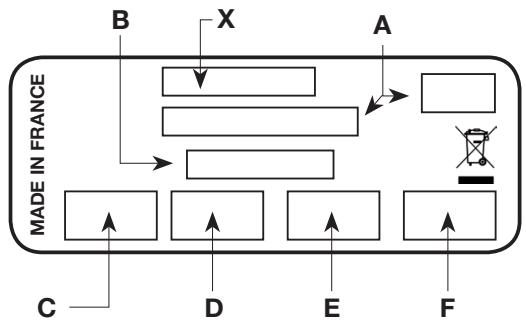

4. • Identification de votre appareil page 30
5. Garantie page 32

Qualité certifiée

Nos appareils sont conçus, développés et fabriqués en France dans nos usines.

AVANT PROPOS :

• Vous venez d'acquérir ce Radiateur communicant à chaleur douce intégrale avec Super Fonte active® Airévo SMART ECOcontrol® d'Airélec et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
• Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil.
• Il est recommandé de conserver cette notice, même après installation de votre appareil.

3.

Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulné

Caution, hot surface Attention surface très chaude.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

- Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels.

- Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

- Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci-contre rappelle ce risque.

- Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.

• Le raccordement électrique de cet appareil doit impérativement être effectué hors tension par une personne qualifiée.
• Toutes les interventions sur les appareils doivent être effectuées hors tension et par un personnel qualifié et agréé.
• L'installation doit comporter un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'appareil ne doit pas être installé sous une prise de courant.

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).

• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au ment dans le cas d'une installation d'baignoire ou une douche.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.
• L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau (Fig. B).

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation ( NFC 15-100 pour la France).

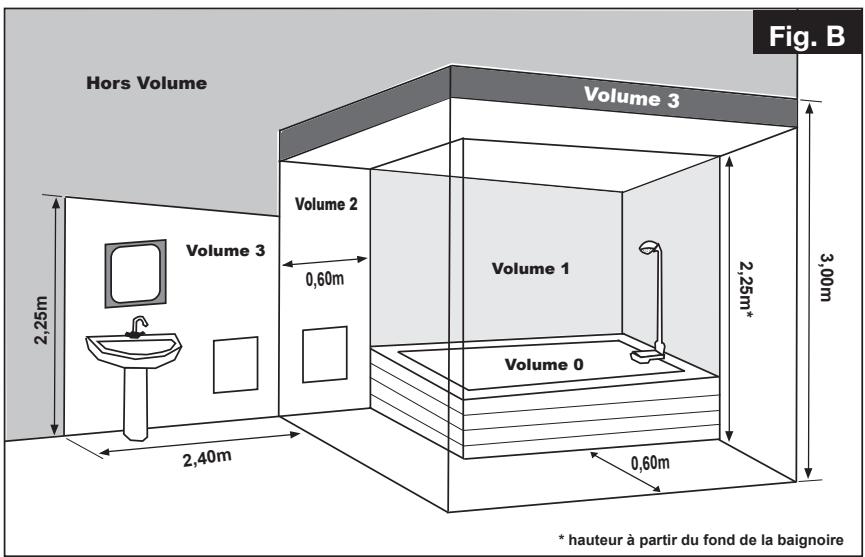

Hors Volume Volume 3 Volume 2 Volume 1 Volume 0 2,25m 2,40m 2,60m 3,00m 0,60m * hauteur à partir du fond de la baignoire Fig. B

5.

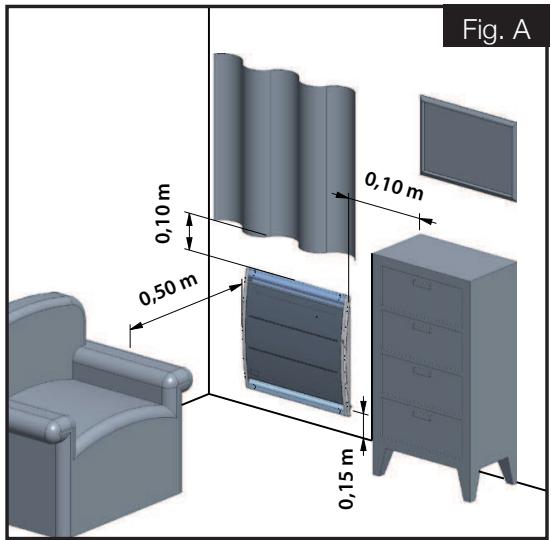

Fig. A 0,10 m 0,50 m 0,10 m 0,15 m

- Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

La société se réserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

INSTALLATION ET FIXATION

Vous aurez besoin de :

- Pour monter votre appareil (éléments non fournis)

1 perceuse/visseuse

1 tournevis cruciforme

Chevilles et Visserie (suivant votre support mural)

- Pour le raccordement électrique (éléments non fournis)

1 tournevis plat

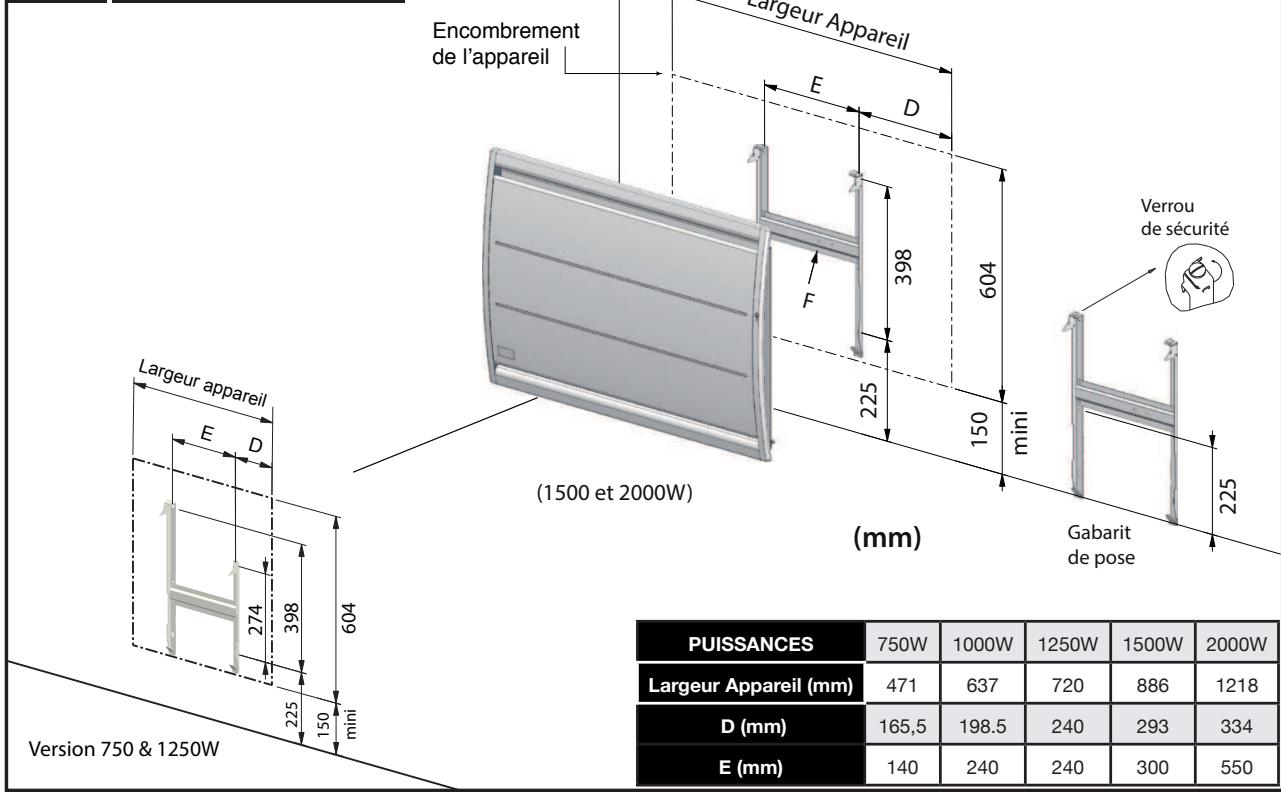

Fig. C Modèle Horizontal

Encombrement de l'appareil Largeur Appareil E D 398 604 F 225 150 mini Verrou de sécurité Largeur appareil E D (1500 et 2000W) (mm) Gabarit de pose 225 274 398 604 225 150 mini Version 750 & 1250W PUISSANCES 750W 1000W 1250W 1500W 2000W Largeur Appareil (mm) 471 637 720 886 1218 D (mm) 165,5 198.5 240 293 334 E (mm) 140 240 240 300 550

6.

Nota :

• Pour faciliter l'obtention de la cote minimale de 150mm (bas de l'appareil par rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux repères de perçage, la fixation inférieure du dosseret.
• Choix de la cheville en fonction de la nature de votre mur et du poids de l'appareil.

• Pour un meilleur maintien de l'appareil au mur, il est possible de rajouter 2 vis de fixation sur chaque montant du dosseret (Rep. F Fig.C/D/E). Il est recommandé d'utiliser des rondelles pour améliorer la tenue du dosseret.

• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur le (s) verrou (s) de sécurité dans le sens des aiguilles d'une montre puis ôter le dosseret de l'appareil (Fig.C-D).

• Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig. C-D).
• Positionner l'appareil sur le dosseret.
• Verrouiller le dosseret en agissant à l'aide d'un tournevis sur le (s) verrou (s) de sécurité dans le sens inverse des aiguilles d'une montre (Fig. C-D).

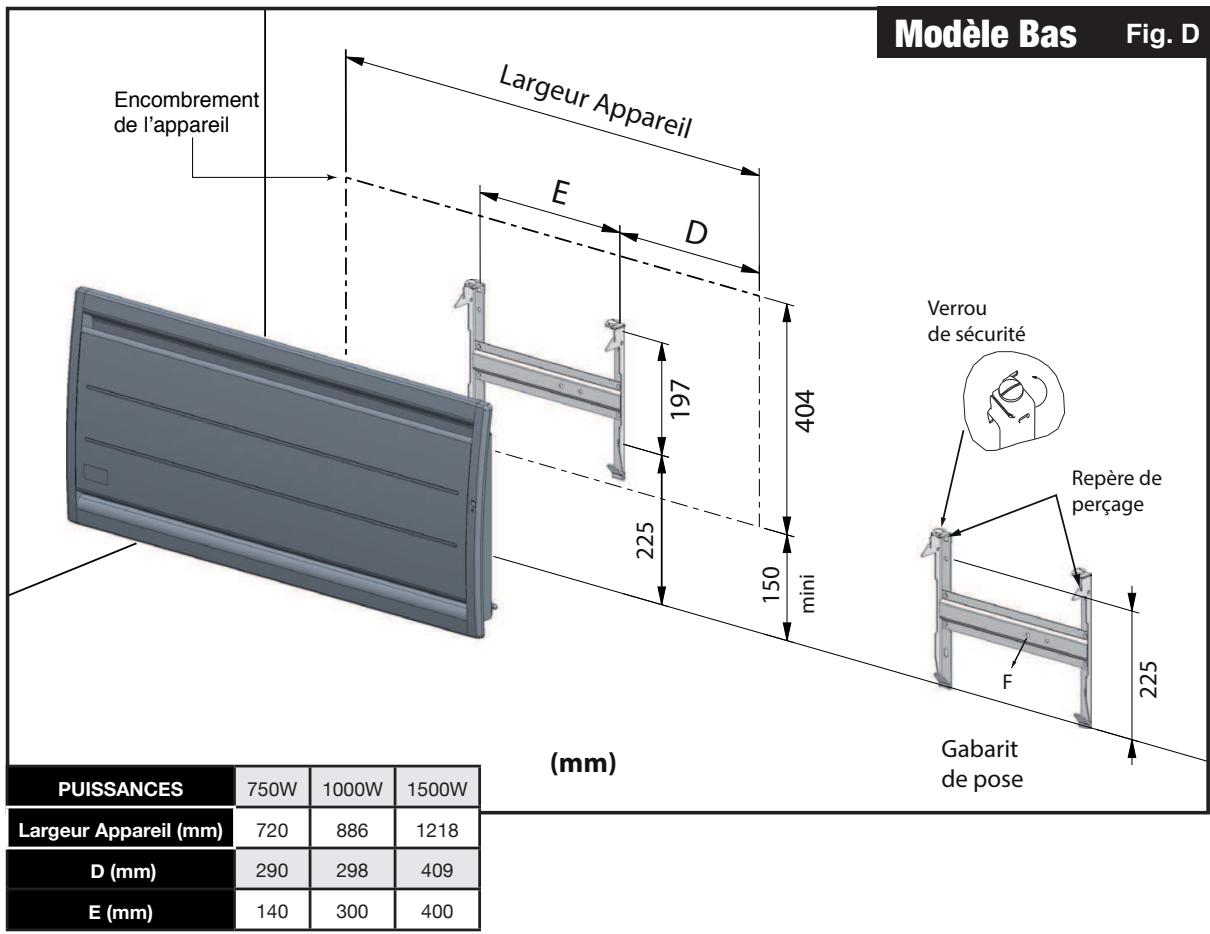

Modèle Bas Fig. D Encombrement de l'appareil Largeur Appareil E D 197 404 225 150 mini Verrou de sécurité Repère de perçage F 225 Gabarit de pose (mm) PUISSANCES 750W 1000W 1500W Largeur Appareil (mm) 720 886 1218 D (mm) 290 298 409 E (mm) 140 300 400

7.

Pour un meilleur maintien de l'appareil au mur, il est possible de rajouter 2 vis de fixation sur chaque montant du dosseret (Rep. F Fig.C/D/E). Il est recommandé d'utiliser des rondelles pour améliorer la tenue du dosseret.

Modèle Vertical
Fig. E

Encombrement de l'appareil Largeur Appareil E D C B F 158 200 150 mini Hauteur Verrou de sécurité Gabarit de pose (mm)

PUISSANCES	1000W	1500W	2000W
Largeur Appareil (mm)	373	373	456
Hauteur (mm)	1050	1485	1485
D (mm)	106,5	106,5	108
E (mm)	160	160	240
A (mm)	859,5	1294,5	1294,5

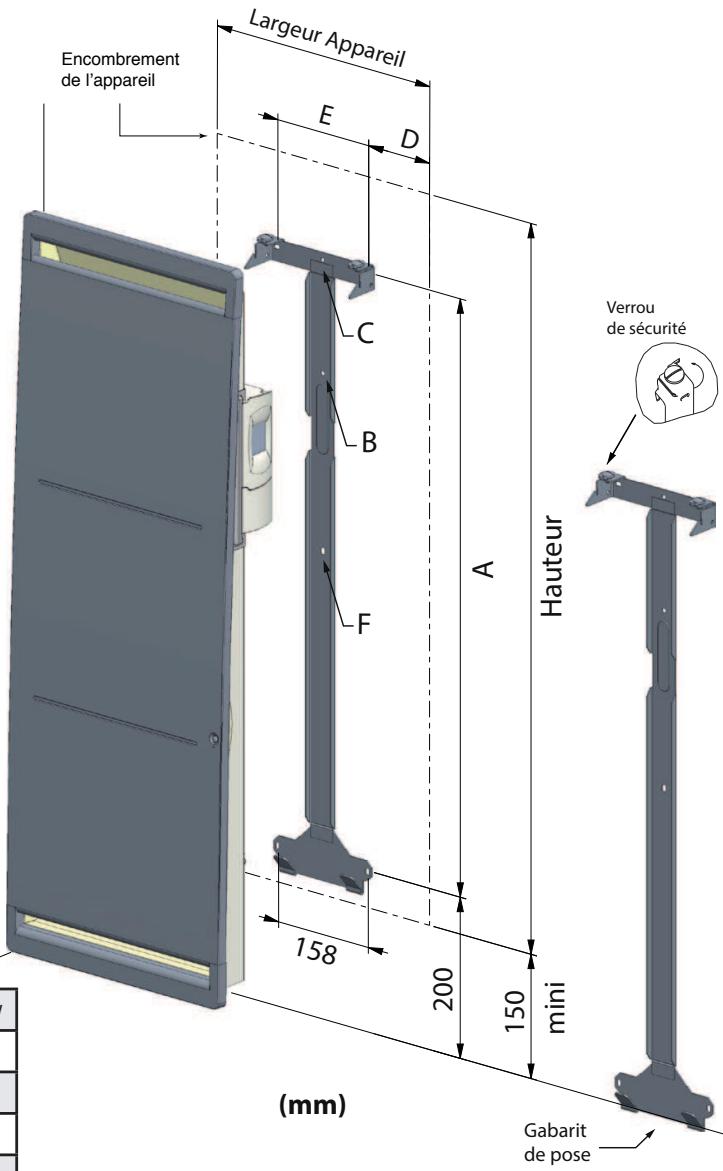

• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens des aiguilles d'une montre puis ôter le dosseret de l'appareil (Fig.E).
• Positionner le dosseret contre le mur, en s'assurant de l'orienter dans le bon sens, pattes inférieures posées au sol, et tracer le trou (Rep. C Fig. E).
• Placer le trou du dosseret (Rep. B Fig. E) au niveau de la trace précédemment repérée sur le mur (Rep. C Fig. E). Pointez les trous des pattes inférieures et supérieures. Percez aux diamètres appropriés aux chevilles et vis.
• Fixer le dosseret au mur à l'aide de 4 vis (diam. 6mm) - Fig. E
• Reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens inverse des aiguilles d'une montre (Fig. E).

8.

1 RACCORDEMENT ELECTRIQUE

Veuillez lire attentivement les règles de sécurités avant le raccordement de l'appareil.

• L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
• Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement murale.

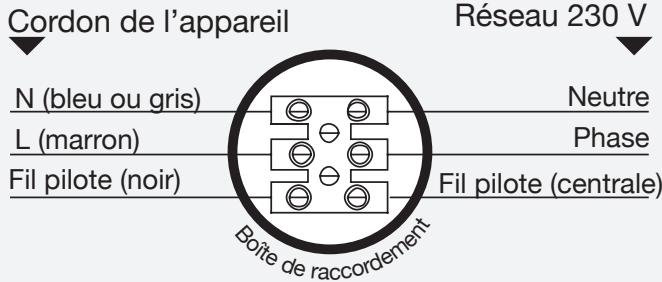

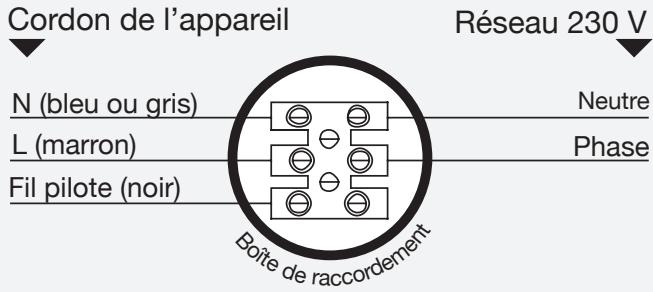

Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE

Cordon de l'appareil N (bleu ou gris) L (marron) Fil pilote (noir) Boîte de raccordement Réseau 230 V Neutre Phase Fil pilote (centrale)

SANS UTILISATION DU FIL PILOTE

Cordon de l'appareil N (bleu ou gris) L (marron) Fil pilote (noir) Boîte de raccordement Réseau 230 V Neutre Phase

Respecter le sens de branche- ment :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOTE

Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort		0 Volt
Eco		230 Volts
Hors-gel		115 Volts négatif
Arrêt Chauffage		115 Volts positif
Conf. -1°C	^3s W 297s	230 Volts/3s
Conf. -2°C	^7s M 293s	230 Volts/7s

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessus, mesurés par rapport au Neutre.

DEMARRAGE RAPIDE

- Mise en marche / Arrêt chauffage de l'appareil :

Appuyer sur ⏻ pour mettre l'appareil en marche ou pour l'arrêt chauffage de votre appareil.

(

- Réglage de la température souhaitée :

Pour ajuster la température souhaitée, appuyer sur + ou -.

+
-

- Sélection du mode de fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique Smart Eco-Control®.

FONCTION	APPUYEZ SUR	AFFICHAGE	RESULTAT OBTENU
CONFORT			Mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
ÉCONOMIQUE			ce mode de fonctionnement est conseillé lors de vos absences inférieur à 24h
HORS-GEL			Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h

- La fonction «Fenêtre Ouverte»

Appuyer sur 📋, jusqu'à l'apparition de l'icone pour activer ou désactiver la fonction «Fenêtre Ouverte».

10.

2 COMMENT UTILISER VOTRE APPAREIL

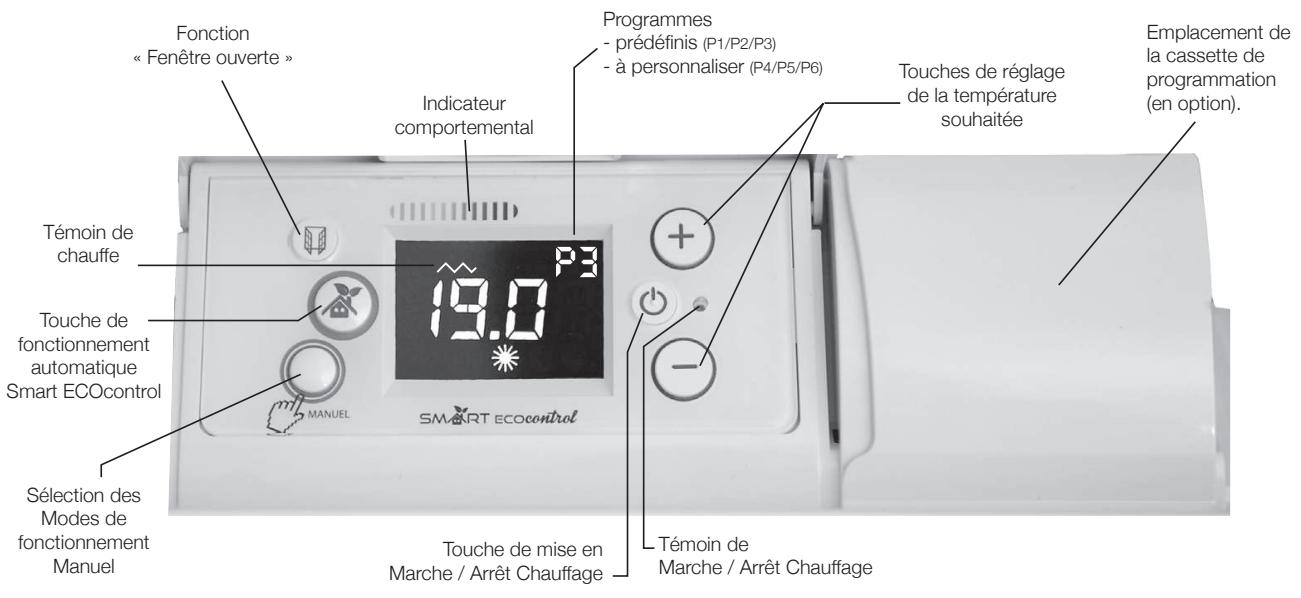

Fonction « Fenêtre ouverte » Indicateur comportemental Programmes - prédéfinis (P1/P2/P3) - à personnaliser (P4/P5/P6) Touches de réglage de la température souhaitée Emplacement de la cassette de programmation (en option). Témoin de chauffe Touche de fonctionnement automatique Smart ECOcontrol MANUEL 19.0 °P3 SMART ECOcontrol Sélection des Modes de fonctionnement Manuel Touche de mise en Marche / Arrêt Chauffage Témoin de Marche / Arrêt Chauffage

i

Veillez à enlever la pellicule de protection du boîtier de commande.

2.1 - Mise en Marche/Arrêt chauffage de l'appareil :

Appuyer sur ⏻ l'écran et le voyant vert s'allument.

Pour l'arrêt chauffage, appuyer sur ⏻l'écran s'éteint et le voyant rouge s'allume.

19.0 *

i

- L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

Le témoin de chauffe :

Le témoin vous indique la mise en chauffe de votre appareil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe.

2.2 - Réglage de la température de confort :

Appuyer sur ⚠ ou ⏻ pour augmenter ou diminuer la température de consigne souhaitée.

Si elle correspond à votre température de confort favorite, vous pouvez la mémoriser en appuyant pendant 3s sur la touche Smart EcoControl.

Pour ajuster la température à votre niveau de confort idéal, il faut la laisser se stabiliser pendant quelques heures, porte fermée.

Exemple :

• Pendant le réglage, un indicateur permet de contrôler mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation.
• Ce réglage est disponible en mode CONFORT (manuel ou automatique).

2.3 - Mode Economique «ECO» :

• Appuyer successivement sur MANUEL jusqu'à ce que le mode Economique «ECO» s'affiche.
• Pour visualiser la consigne ECO, appuyer brièvement sur + ou -.

- Pour modifier l'écart de température CONFORT - ECO :

• Appuyer sur 📄 MANUEL 3s jusqu'à ce que la température de consigne ECO clignote.
• Appuyer sur + ou - pour modifier.
• Pour enregistrer, appuyez 3s sur

• Si vous modifiez et mémorisez de nouveau la température de confort après avoir modifié la température ECO, vous perdez votre demande. Vous devez à nouveau modifier l'écart souhaitée.
• En cas d'absence de courte durée (moins de 24h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaissement de la température de la pièce de 3,5.°C environ par rapport à la température CONFORT.
• La consigne ECO ne peut pas être réglée à une température supérieure à 19°C.

12.

2.4 - Mode Hors-Gel «HG» :

Appuyer successivement sur MANUEL jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintenir la pièce à une température de hors gel.

pour un fonctionnement tout automatique

Un appui sur cette touche permet un fonctionnement automatique en suivant votre planning de chauffe (programmation des plages Confort et Eco) et vos préférences de réglage (Température de consigne favorite, détecteur d'absence, fonction fenêtre,...).

Vos préférences de réglage automatique sont mémorisées en appuyant 3 secondes sur la touche SmartEcoControl®.

Par défaut, le réglage mémorisé est : Température de consigne favorite 19°C, Fonction fenêtre ouverte activée et détecteur d'absence activé

2.6 - Le mode "MANUEL":

pour un fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique SmartEco-Control®.

Toute les fonctions automatiques sont désactivées (Détecteur d'absence, programmation) et l'appareil se positionne :

MANUEL

• Soit en mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
• Soit en mode Eco (ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h).
• Soit en mode Hors-gel (Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h).

2.7 - Autres paramétrages :

2.7.1 - Détection d'absence :

Cette fonction est activée automatiquement en mode Smart EcoControl. Elle peut être désactivée (voir tableau ci-dessous)

En cas d'absence prolongée, l'appareil diminue progressivement sa consigne de température. Lorsqu'il détecte une présence, il réagit et revient dans le mode de fonctionnement défini par l'utilisateur.

Choix du mode de fonctionnement de la détection d'absence

Appuyer sur

pour

éteindre votre appareil

Appuyer simultanément

sur ⏻ et sur

jusqu'à ce que s'affiche l'option de détection 1, 2 ou OFF.

- Appuyer sur ⭕ ou

- pour choisir l'option de détection.

- Enregistrer pendant 3

secondes sur 📄 .

L'écran affiche MEMO

Option 1 : (mode par défaut) :

Priorité aux économies.

Option 2 :

Priorité au confort.

Option OFF :

La fonction détection d'absence est désactivée.

i

Rappel : dans tous les cas les ordres HG et ARRET du fil pilote sont prioritaires.

2.7.2 - Détection de Fenêtre ouverte :

Pour activer ou désactiver la fonction, appuyer sur la touche jusqu'à l'apparition de l'icone apparaît sur l'écran.

Le symbole 📋 et le voyant vert clignotent lorsque l'appareil s'est coupé suite à une détection.

Pour annuler cette coupure, un appui sur la touche remettra automatiquement l'appareil en marche.

Cette fonction coupe automatiquement l'appareil de chauffage en cas de détection d'une chute brutale de la température dans la pièce (Ex : une fenêtre ou une porte ouverte).

16.

2.7.3 - Verrouillage parental simple :

Appuyer simultanément sur les touches + et – pendant 3 s pour verrouiller ou déverrouiller le clavier.

Pour supprimer le verrouillage, appuyer simultanément sur + et – pendant 3s.

Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempestive.

19.0 CLET Verrouillé CLET Déverrouillé

2.7.4 - Verrouillage parental avec code :

Vous avez la possibilité de verrouiller/déverrouiller le clavier par un code personnel à 4 chiffres

• Pour verrouiller

Il est IMPORTANT de bien se souvenir de ce code. En cas d'oubli, vous ne pourrez plus verrouiller/déverrouiller le clavier

• Pour déverrouiller

2.7.5 - L'indicateur comportemental :

Cette indicateur vous renseigne si votre réglage et l'utilisation de votre appareil sont économiques ou non :

• Indicateur sous le vert = économique
• Indicateur sous le rouge = moins économique.

Pour un fonctionnement économique il est conseillé de ne pas dépasser une température de 19°C en moyenne sur l'ensemble du logement.

Indicateur comportemental

18.

2.7.6 - Paramétrage des fonctions annexes :

Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.

Appuyer sur ⏻ pour éteindre votre appareil.

Puis appuyer sur la touche ⏻MANUEL et ⏻ pendant 3 secondes.

Une fois que l'écran affiche Ⓝ2, appuyer alors sur la touche pendant 3 secondes, le premier écran de paramètre apparaît.

N 2

Pour passer d'un paramétrage à l'autre, appuyer sur la touche

Ecran de paramétrage	Signification	Choix avec les touches + ou -	Résultat obtenu
	Rétroéclairage de l’écran permanent ou limité à 10 secondes après la dernière manipulation	I	Rétroéclairage 10 secondes
		O	Rétroéclairage permanent
	Fonction Buzzer : Lorsque cette fonction est activée, le boîtier émet un son pour certaines manipulations.⚠️ Le buzzer reste toujours actif pour la touche Marche/arrêt chauffage	I	Activation du buzzer
		O	Désactivation du buzzer
	Affichage de la température en degré Celsius ou en degré Fahrenheit	°C	Unité de degré Celsius
		°F	Unité de degré Fahrenheit
	Encadrement de consigne : Lorsque cette fonction est activée, le réglage de la températureCONFORTest encadré. Vous ne pouvez pas augmenter ou dimi- nuer cette température de ^+/- 2°C	I	Encadrement activé
		O	Encadrement désactivé

Retour au mode utilisateur

2.7.7 - DETAILS DES 6 ORDRES VIA LE FIL PILOTE ET LE GESTIONNAIRE D'ENERGIE

ORDRES ENVOYES PAR LE FIL PILOTE	L’ECRAN AFFICHE	RESULTAT OBTENU
Arrêt chauffage		Arrêt instantané du chauffage
ÉCO		Abaissement de la température de 3,5°C par rapport à la position Confort ou selon votre choix.
CONFORT-1		Abaissement de la température de 1°C par rapport à la position Confort.
CONFORT-2		Abaissement de la température de 2°C par rapport à la position Confort.
Hors Gel		Maintient la température de la pièce à environ 7°C.

Particularités

Dans le mode manuel, les ordres Hors-Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêt chauffage
Confort (ex.19,0°C)
ECO
HG

20.

2.8 - La programmation interne :

2.8.1 - Affichage de l'heure :

Appuyer brièvement sur les touches pour afficher l'heure en cours.

et

2.8.2 - Réglage de l'horloge :

• Dans tous les cas, pour pouvoir utiliser la programmation, vous devez régler l'heure et le jour de votre appareil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 12 heures, vous devrez aussi remettre à l'heure votre appareil.

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.

Appuyer avec les touches + ou - pour choisir "ON" qui s'affiche à l'écran, valider par MANUEL. (Le choix de "OFF" vous fait sortir du réglage).

"Pr" s'affiche à l'écran,

Appuyer avec les touches + ou - pour choisir la fonction mise à l'heure : "Hr" dans le menu déroulant. Modifier l'heure avec les touches + et – et valider avec la touche 📋 MANUEL.

Modifier les minutes avec les touches + et – et valider avec la touche 📄 TWANUEL.

B - Réglage du jour :

Modifier le jour de la semaine (JO : LU = lundi, JO : MA= mardi, JO :ME= mercredi, etc...) avec les touches + et -.

Valider par la touche MANUEL. Pour sortir, appuyer sur Mode jusqu'à l'affichage «Exit» du menu déroulant. Valider par MANUEL pour sortir.

21.

2.8.3 -Mise en place de la programmation :

Ce mode permet le fonctionnement automatique de votre appareil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Vous voulez affecter un programme à chaque jour de la semaine, pour cela :

• Appuyer simultanément pendant 3 secondes sur les
  touches
  et

- L'écran affiche soit ON ou OFF. Avec les touches + ou -, mettre sur la position ON. Enregistrer par la touche 📄 MANUEL.

- L'écran affiche «Pr», appuyer sur

- Attribuer l'un des programmes (voir page suivante) à chaque jour de la semaine avec les touches + et - du menu déroulant.

- Valider par la touche MANUEL, l'écran affiche «Pr».

- Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.

- Valider par

pour sortir.

22.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3)

ET A PERSONNALISER (P4/P5/P6).

Programme prédéfini	Choix	Signification
	P1	Le programme P1 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
	P2	Le programme P2 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
	P3	Le programme P3 vous permet d'avoir la température de consigne Confort le week-end de 5h à 23h.
Programmes à personnaliservoir § 2.8.4	P4	Les programmes P4, P5, P6 vous permettent de personnalisier les plages horaires de la température de consigne Confort, suivant vos besoins.
	P5
	P6

2.8.4 - Personnalisation des programmes P4/P5/P6»

Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Pour cela :

Quelque soit le mode de fonctionnement en cours :

- Appuyer simultanément pendant 3 secondes sur les touches Ⓞ et ⚡.

- L'écran affiche soit ON ou OFF. Avec les touches + ou -, mettre sur la position ON. Enregistrer par la touche MANUEL.

- L'écran affiche «Pr», appuyer sur MANUEL

- Appuyer sur la touche + ou - pour choisir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).

- Valider par MANUEL.

Vous pouvez ainsi définir vos propres plages horaires soit en mode CONFORT ou ECO. (Voir exemple page suivante).

i

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

24.

COMMENT ÉTABLIR UN PROGRAMME PERSONNALISÉ ? EXEMPLE - P4

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1	Résultat
Vous êtes dans le programme personnalisé «P4».		La plage horaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plage horaire n° 2

Ex. de 11h à 14h	Choix : plage 2	Résultat
		La plage horaire n°2 de 11h à 14h est validée, vous passez automatiquement la plage horaire n°3

Ex. de 18h à 22h	Choix : plage 3	Résultat
		La plage horaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr. Programmer P5 ou P6 ou choisir Exit pour sortir. Valider par Mode.

• Procédez de la même manière pour les programmes P5 et P6,
• Valider par 📄 MANUEL et choisir «Exit» pour sortir, puis valider par 📄 MANUEL.

- Si vous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.7).

25.

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il est normal qu'il y ait un écart entre l'affichage de l'appareil et celui de votre thermomètre. Il est possible d'harmoniser les deux affichages.

Mode opératoire :

Ce réglage ne peut être réalisé que si votre appareil est réglé entre 17 et 23°C.

Toutes les portes et les fenêtres doivent être fermées.

Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant que possible les allées et venues dans la pièce.

Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du sol. Ne pas le poser sur un meuble.

Le thermostat étant sur mode CONFORT, appuyer 3s sur MANUEL, deux cas peuvent se présenter :

- La température de consigne clignote, l'harmonisation est alors possible.

- Modifier avec les touches ⚠ et ⏰

- Valider par la touche MANUEL

- L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Exemple : Vous avez 20,5°C sur votre thermomètre et 19°C sur votre thermostat. Vous pouvez corriger de +1,5°C à l'aide de la touche ⚠️ et valider avec la touche MANUEL.

Si vous n'exercez aucune action sur les touches ⚠ et ⏰ pendant 15 secondes, l'afficheur revient à sa position initiale.

26.

- Autres diagnostics :

NATURE	VERIFICATION	ACTION
L'appareil ne chauffe pas	- S'assurer que l'écran digital est actif.	- Appuyer sur - Appuyer successivement sur jusqu'à ce que la position Confort s'affiche.
	- Si l'écran digital n'est toujours pas allumé.	- S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur .
	- S'assurer d'être en mode confort	- Appuyer successivement sur jusqu'à ce que la position Confort s'affiche.
	- S'assurer que la fonction fenêtre ouverte n'est pas détectée et qu'une fenêtre ou une porte n'est pas ouverte dans la pièce.	- Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur
	- L'écran digital est actif, le témoin de chauffe est éteint.	- Vérifier la valeur de la consigne.- La température ambiante ne nécessite pas de chauffer.- L'appareil est en ECO ou en de s'assurer que le système de délége n'a pas coupé l'alimentation de l'appareil.
L'appareil chauffe tout le temps	- Vérifier que le réglage de la température n'a pas été modifié.- Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et dans un courant d'air.	- Régler de nouveau la tempér [4A15][3A4T][4C0D]- Fermer la porte ou supprimer le courant d'air.
L'appareil ne suit pas les ordres de programmation	- Vérifier qu'il est en mode programmation (AUTO)- Vérifier la programmation (AUTO)	- Mettre en mode programmati [7A5S][074A]- Réaliser la programmation [5H5A][3166]
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

4 CONSEILS - ENTRETIEN

■ Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.

Recommendations et conseils

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V\~ 50Hz.

■ TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.
■ NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RIS-QUERAIENT DE DÉTÉRIORER LE REVÊTEMENT DE L'APPAREIL.

28.

5 CARACTERISTIQUES

REFERENCES

PUIS.(W)

INTENSITE(A)

HAUT.(mm)

LARG.(mm)

EPAIS.Appareil+ fixationmurale

HORIZONTAL

A693422 - A693452	750W	3,3	604	471	124
A693423 - A693453	1000W	4,3	604	637	124
A693424 - A693454	1250W	5,4	604	720	124
A693425 - A693455	1500W	6,5	604	886	124
A693427 - A693457	2000W	8,7	604	1218	124

VERTICAL

A693433 - A693463	1000W	4,3	1050	373	147
A693435 - A693465	1500W	6,5	1485	373	147
A693437 - A693467	2000W	8,7	1485	456	147

BAS

A693442 - A693472	750W	3,3	404	720	120
A693443 - A693473	1000W	4,3	404	886	120
A693445 - A693475	1500W	6,5	404	1218	120

6

IDENTIFICATION DE VOTRE APPAREIL

IMPORTANT : LES CARACTÉRISTIQUES DE L'APPAREIL SONT INDI-QUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

ELECTRICITE

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l'Electriques) garantit que ces appareils respectent l'ensemble des normes de sécurité en vigueur.

ELECTRICITE PERFORMANCE

Cette marque de conformité, délivrée par le L.C.I.E, garantit en plus les performances de ces appareils qui respectent les normes d'aptitude à la fonction.

OU

ou

ou

garantit un niveau moyen de performance.

garantit un niveau maximal de performance.

intègre en plus des fonctions à économies d'énergies

intègre en plus la détection de présence/absence

L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité électromagnétique (CEM), et de limitation de substances dangereuses (ROHS).

Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).

IP....

Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier.

Elle est composée de :

• La référence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
• Sa puissance en Watt (rep. B).
• Les certificats de conformités, adresse (rep. C-D-E-F).
• N° du constructeur (rep X).

30.

ORIGINE FRANCE® GARANTIE

BVCert. 6020118

AIRÉLEC

Confort et économies d'énergie

LE 1 ^ER FABRICANT DE CHAUFFAGE ÉLECTRIQUE

LABELLISÉ

" ORIGINE FRANCE GARANTIE"

La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL :

En cas d'accident survenant à quelque moment et pour quelque cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture

CONTESTATION :

Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

BON DE GARANTIE

TYPE :

PUISSANCE :

DATE DE

FABRICATION :

DATE DE

MISE EN SERVICE :

Cachet

Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.

Confort et économies d'énergie

109, Boulevard Ney - 75018 PARIS Tél. : [phone] - Fax : [phone] www.airelec.fr
