- Il est recommandé de conserver cette notice, même après installation de votre appareil.
- Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l’appareil en marche ou à l’arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d’une surveillance ou aient reçu des instructions quant à l’utilisation de l’appareil en toute sécurité et en comprennent bien les dangers potentiels. - Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu’ils ne soient sous une surveillance continue. 2.

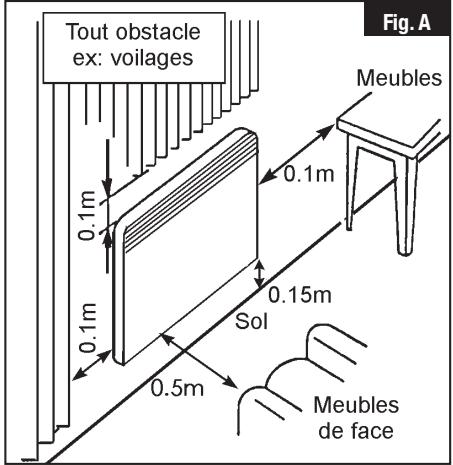

- Si l’appareil est recouvert, il y a risque de surchauffe. Le logo ci-contre rappelle ce risque. - Il est donc formellement IMPORTANT : interdit de couvrir ou d’obstruer NE PAS COUVRIR. les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil. - Veillez à ne rien introduire dans l’appareil. - Le raccordement électrique de cet appareil doit impérativement être effectué hors tension par une personne qualifiée. - Toutes les interventions sur les appareils doivent être effectuées hors tension et par un personnel qualifié et agréé. - L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au Fig. A moins 3 mm. - L’appareil ne doit pas être installé sous une prise de courant. - Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc... (Fig. A). - L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche. - Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. 3.

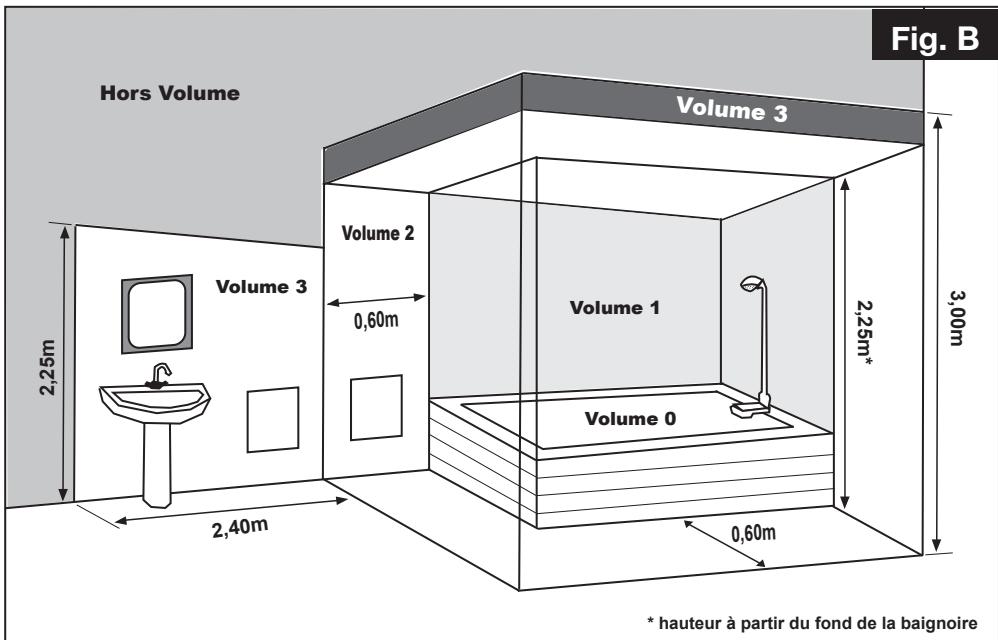

- L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau (Fig.B). - Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.
L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).
La société se réserve le droit de modifier à tout moment la notice d’installation et d’utilisation afin de prendre en compte les normes et l’évolution de celles-ci.

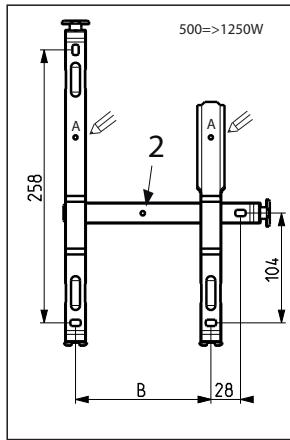

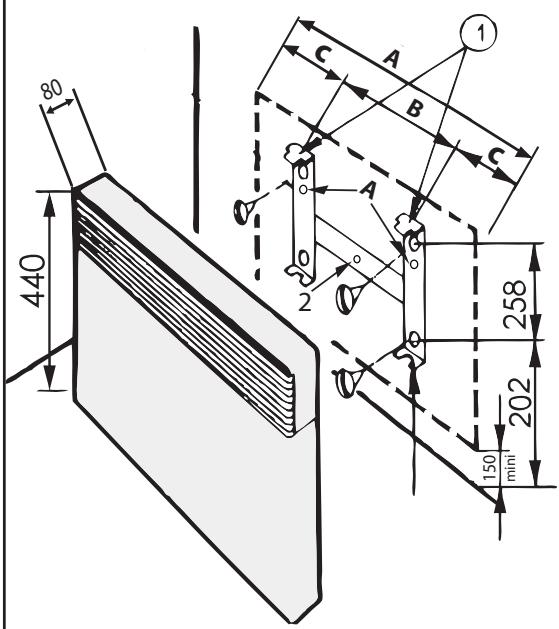

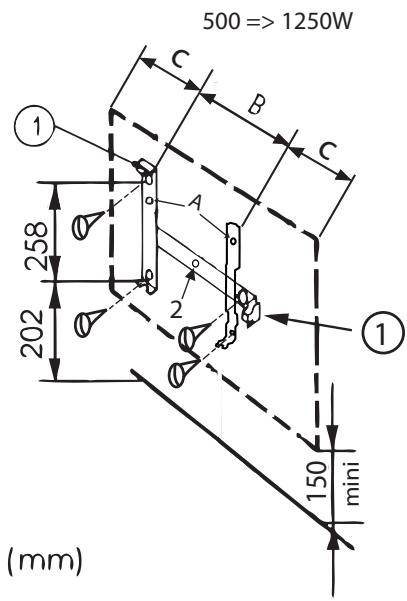

∙ repositionner le dosseret pour faire correspondre les marques avec les trous des fixations inférieures. A

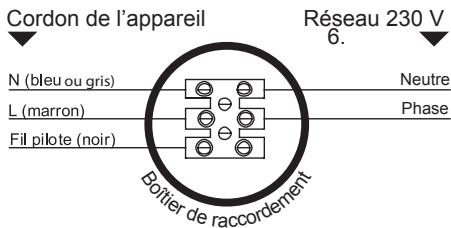

- Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement murale.

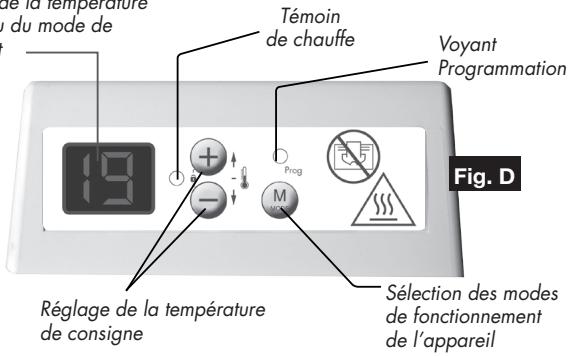

Maintient la pièce à une température Hors Gel. M Arrête la fonction chauffage de l’appareil
MODE jusqu’à la position veille. Nota : l’appareil conserve toutefois vos réglages en mémoire, il est juste en veille.
Par les touches + et -, vous pouvez augmenter ou diminuer la température de consigne par pas de 1°C. Vous pouvez ainsi fixer vous-même votre température de consigne souhaitée. Fermer les portes de la pièce et attendre quelques heures pour que la température se stabilise à la valeur souhaitée. Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne par pas de 1°C. Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort.
En cas d’absence de courte durée (+ de 2h), il est conseillé, pour un maximum d’économie, d’utiliser ce mode de fonctionnement. Cette position économique provoque un abaissement de la température de la pièce de 3°C environ par rapport à la température de consigne. Pour cela : Appuyez sur la touche MODE jusqu’à ce que l’afficheur vous indique la position Economique «EC». Il est possible de visualiser la consigne Economique par un appui bref sur une des deux touches + ou – La température économique est réglé par défaut à 3°C de moins que la température de confort. Pour modifier la température Economique : appuyez pendant 3 secondes sur la touche MODE et la consigne Economique clignote. La modification est alors possible à l’aide des touches + ou – . Appuyez sur la touche MODE pour valider. 5- DEROGATION EN MODE HORS-GEL : En cas d'absence de longue durée (+ de 24h), ce mode de fonctionnement permet de maintenir la température de la pièce à environ 7°C. Vous avez alors un maximum d'économie sans risque de gel. Pour cela : Appuyez sur la touche MODE jusqu'à ce que l'afficheur vous indique la position Hors-Gel «HG». 6- DETECTION DE FENÊTRE OUVERTE :
10 secondes. L’afficheur indique : - ‘‘FO’’, la fonction fenêtre ouverte est DÉSACTIVÉE - ‘‘F1’’, la fonction fenêtre ouverte est ACTIVÉE - Cette fonction coupe automatiquement le chauffage en cas de détection d’une chute brutale de température dans la pièce (Ex : une fenêtre ou une porte ouverte). - Lorsque l’appareil s’est coupé à la suite d’une détection, l’afficheur indique ‘‘FE’’ clignotant. - Pour activer à nouveau la fonction et mettre en marche l’appareil, appuyer sur la touche MODE .
Le clignotement de l'afficheur vous indiquera le verrouillage du clavier. Si vous appuyez sur n'importe quelle touche du clavier, l'afficheur vous signalera par le symbole « FF » l'impossibilité de prendre en compte votre demande. Pour supprimer le verrouillage du clavier, Prog appuyez de nouveau sur les touches + et - pendant 3 sec.

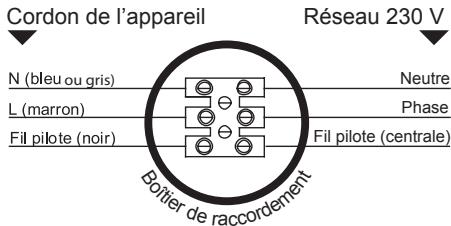

FP Le programme FP vous permet de passer en fonction fil pilote
- En cas de coupure de courant supérieure à 30 minutes, vous devez aussi remettre à l’heure votre appareil.
Avec les touches + ou -, vous pouvez choisir le programme prédéfini.
+ ou -, vous pouvez choisir le programme prédéfini.
+ ou -, vous pouvez choisir le programme prédéfini.
+ ou -, vous pouvez choisir le programme prédéfini.
+ ou -, vous pouvez choisir le programme prédéfini.
+ ou -, vous pouvez choisir le programme prédéfini.
MODE » pendant 3s)». Le jour en mémoire s’affiche : Modifier avec les touches + et – Valider par un appui sur la touche MODE L’heure en mémoire s’affiche : Modifier avec les touches + et – Valider par un appui sur la touche MODE Les minutes en mémoire s’affichent : Modifier avec les touches + et – Valider par un appui sur la touche MODE Lors d’une coupure de secteur dépassant 30mn, le thermostat perd l’heure. S’il est en mode programmation et qu’il y a un programme P1, P2 ou P3 appliqué à au moins un jour de la semaine, le thermostat indique à l’utilisateur le besoin de remise à l’heure en affichant « Hr » en clignotant.
Exceptionnellement, il peut s’avérer que, dans certaines conditions, il y ait un écart entre l’affichage de l’appareil et celui de votre thermomètre. Dans ce cas, il est possible d’harmoniser les 2 affichages en entrant la température lue sur le thermomètre. Ce réglage ne peut être réalisé que si votre appareil, est réglé entre 17 et 23°C. Toutes les portes et les fenêtres doivent être fermées. Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant que possible les allées et venues dans la pièce. Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du sol. Ne pas le poser sur un meuble. 14.
Appuyez pendant 6 secondes sur la touche MODE, deux possibilités : Soit affichage clignotant de 19, l’harmonisation est alors possible. • Modifier avec les touches + et – • Valider par la touche MODE Soit affichage de FF, l’harmonisation est impossible.
- • Conf.-1 provoque un abaissement de la température de 1°C par rapport à la position Confort. •Conf.-2 provoque un abaissement de la température de 2°C par rapport à la position Confort. REMARQUES : • Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l’intermédiaire d’un gestionnaire d’énergie réalisant de la gestion tarifaire selon les contrats du type Tempo d’EDF. • Votre appareil étant équipé d’un thermostat électronique 6 ordres, les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte. • L’utilisation des ordres Conf.-1 et Conf.-2 se traduit par l’affichage sur l’écran à cristaux liquides de CF. 15.
· La température ambiante ne nécessite pas de chauffer. · L’appareil est en EC ou en délestage : s’assurer que le système de délestage n’a pas coupé l’alimentation de l’appareil. ·L ’appareil est coupé suite à une détection de fenêtre ouverte. voir le chapitre
L’appareil chauffe tout le temps
· Vérifier que l’appareil n’est pas ·F ermer la porte, mettre le local en chauffe ou situé près d’une porte ouverte ou/ supprimer le courant d’air. et près d’un local non chauffé, ou dans un courant d’air.
· S’assurer de la bonne utilisation de la centrale de programmation. (se reporter à son manuel d’utilisation)
- TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ. Recommandations et conseils Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lavelinge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.

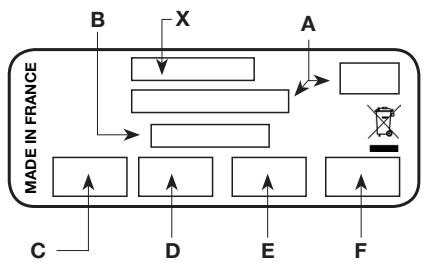

- Sa puissance en Watt (rep. B). - Les certificats de conformités, adresse (rep. C-D-E-F). - N° du constructeur (rep X). En cas d’accident survenant à quelque moment et pour quelle cause que ce soit, la respon-sabilité du constructeur est limitée à son personnel propre et à sa fourniture CONTESTATION : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement ac-ceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.
