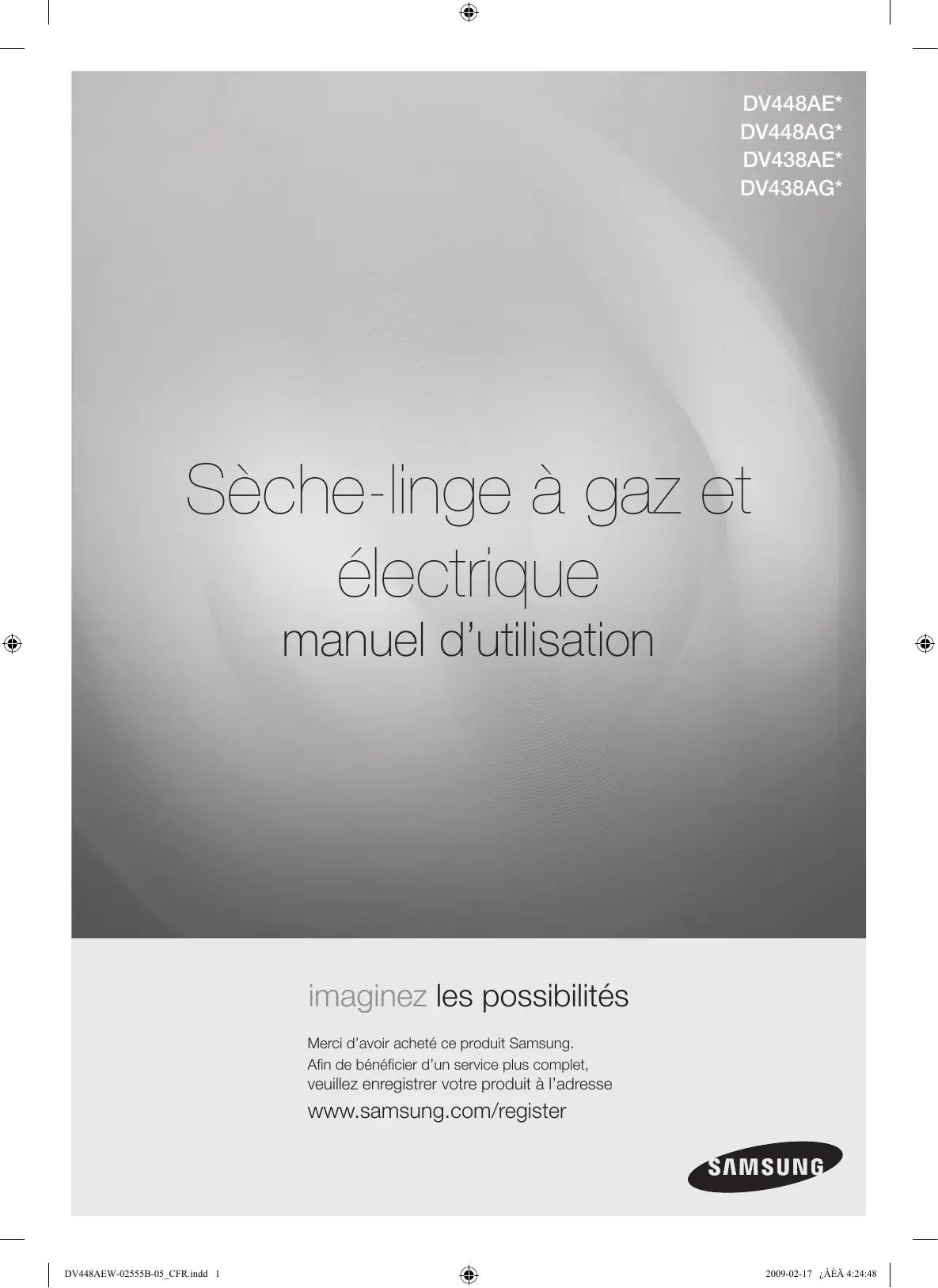

MODE D'EMPLOI DV448AEP SAMSUNG
Sèche-linge à gaz et
électrique
manuel d'utilisation
imaginez les possibilités
Merci d'avoir acheté ce produit Samsung.
Afin de bénéficier d'un service plus complet,
veuillage enregistrer vous produit à l'adresse
www.samsung.com/register
SAMSUNG
caractéristiques
1. Très grande capacité
Profitez d'une très grande capacité de séchage, à portée de main! Désormais, vous pouvez secher des volumes de linge importants en une seule fois. D'une capacité plus qu'exceptionnelle de 209 litres, ce séché-linge fait circuler davantage d'air dans vos vêtements, réduisant le temps de séchage et offrant un effet anti-froissage.
2. Programme Steam (Vapeur)
Ce programme injecte une faible quantité de vapeur dans le tambour du sèche-linge, quelques minutes après le début du cycle de séchage à chaud. Il diminue les mauvaises odeurs, difficilles à éliminer lors des lavages à l'eau, et offre également un effet anti-froissage.
3. Programme Sanitize (Sterilisation)
Ce programme vous permet de stérisierer votre linge en appliquant une température élevé qui pénétre jusqu'au cœur du tissu, lors du cycle de séchage. Ce programme est idéal pour nettoyer literie et rideaux.
Lorsque vous sélectionnez ce cycle haute température, 99,9 % des bacteriés sont éliminés. Ce cycle est recommendé pour les chargements de vêtements, literie, linge deatoire ou d'autres articles nécessitant une stérisisation. Cette procédure de certification est réalisée par NSF International, un organismé indépendant d'essais et de d'homologation.
NSF
4. Multiples programmes de séchage et algorithme Fuzzy Logic
Il vous suffit de tourner la molette pour sélectionner l'un des 11 programmes automatiques de sechage, tels que les programmes Normal, Heavy duty (Epais) et Towels (Serviettes). Vous pouvez également laisser la commande Fuzzy Logic estimer le degré d'humidité du linge et définir automatiquement la durée de sechage. Notre sechage n'aura jamais été aussi simple et précis qu'avac Samsung.
5. Gain de temps
Nos programmes ont eté concus pour répondre à tous vos besoins. Tous nos sèche-linge sont concus pour sécher vos vêtements rapidement... en tout juste 44 minutes! Vous avez ainsi plus de temps pour profiter des choses importantes de la vie!
6. Economies d'énergie
Les sèche-linge Samsung offrent un excellent rendement énergétique. Ainsi, 1 kWh suffit à secher 1,5 Kg de linge. En outre, leur grande capacité et la commande Fuzzy Logic permettent d'économiser de l'énergie en séchant automatiquement votre linge de la façon la plus efficace possible.
7. Hublot facilement réversible
Nos sèche-linge s'intègrent partout, sans problème de hublot. Le sens d'ouverture du hublot peut en effet être modifié avec seulement quatre vis.
8. Support avec tiroirs de stockage
Un support de 40 cm est disponible en option afin de surélever le lave-linge, pour un replissage et un vidage plus facies. Il comprend également un tiroir de stockage intégré pouvantContaining un baril de lessive de 2,8 kg.
9. Superposition (N° DE MODELE : SK-5A/XAA)
Les lave-linge et sèche-linge Samsung peuvent être superposés pour optimiser l'espace utile.
Les pieds du sèche-linge doivent être démontés pour pouvoir empiler celui-ci sur le lavelinge. Les kits de superposition sont en vente chez votre revendeur Samsung.
10.Evacuation 4 positions (modèle électrique uniquement : DV448AE*, DV438AE*)
Vou puez installer l'évacuation d'air dans l'une des quatre positions suivantes : arrière, côte gauche, côte droit ou bas.
2_Caracteristiques
consignes de sécurité
Félicitations pour l'achat de votre nouveau sèche-linge Samsung. Ce manuel contient de précieuses informations sur l'installation, l'utilisation et l'entretien de votre apparéil. Prenez le temps de le litre pour tirer pleinement profit de tous les avantages et de toutes les fonctionnalités de votre sèche-linge.
AVERTISSEMENT - Risque d'incendie
- L'installation du sèche-linge doit être effectuee par un technicien qualifié.
L installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux reglementations locales.
- N'équipez jamais un sèche-linge de conduits de ventilation en plastique flexible. Si vous utilisez un conduit en métal flexible (de type aluminium), celui-ci doit être conforme aux specifications du fabricant et adapté à une utilisation sur sèche-linge. Les matériaux flexibles utilisés dans les systèmes d'évacuation de l'air ont tendance à plier, à s'écraser et à retenir les peluches de tissu. Ces conditions empêchent une évacuation adequate de l'air et augmentent les risques d'incendie.
Pour réduire les risques de blessure grave ou de décès, observez attentivement les instructions d'installation.
CE QUE VOUS DEVEZ SAVOIR SUR LES CONSIGNES DE SECURITE
Les instructions reprise sous les mentions Avertissement et Important de ce manuel ne couvent pas l'ensemble des conditions et situations potentielles. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien et de l'utilisation de votre sèche-linge. Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprendez pas.
SYMBOLES ET CONSIGNES DE SECURITE IMPORTANTS
| AVERTISSEMENT | Risques ou pratiques inadaptées susceptibles de causeur des blessures graves, voire la mort. |
| ATTENTION | Risques ou pratiques inadaptées susceptibles de causeur des blessures légères ou des dommages matériels. |
| ATTENTION | Observez les informations fournies dans ce manuel pour réduire les risques d'incendie ou d'explosion et prévenir les dommages matériels, les blessures corporelles et mortelles.
Ne stockez et n'utilise jamais d'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet apparil ou de tout autre apparil. |
|
| Ne PAS tenter cette opération. |
| Ne PAS démonter. |
| Ne PAS toucher. |
| Observer strictement les instructions fournies. |
| Débrancher le cordon d'alimentation de la prise secteur. |
| Vérifier que la machine est bien reliée à la terre afin d'éviter tout choc électrique. |
| Appeler le centre de service afin d'obtenir de l'aide. |
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
Consignes de sécurité
consignes de sécurité
QUE FAIRE EN CAS D'EMANATION DE GAZ :
- N'essayez pas d'allumer un apparéil électriche.
- Ne mettez pas l'appareil sous tension.
- Ne touchez àaucun interrupteur électriche.
- N'utilisez:aucuntelephone dans lebatiment.
- Faites evacuer tous les occupants de la pierce, du bâtiment ou du secteur.
- Appelez immédiatement votre fournisseur de gaz à partir du téléphone d'un voisin. Observe les consignes de votre fournisseur de gaz.
- Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.
L'installation et l'entretien doivent être effectuels par un installateur qualifié, un réparateur/agréé ou votre fournisseur de gaz.
Lisez attentivement toutes les consignes avant d'utiliser l'appareil.
Pour réduire les risques d'incendie ou d'explosion :
Ne sechaç aucun article ayant été précédemment nettoyé, lavé, trempe ou tâché avec de l'essence, des solvants de nettoyage à sec ou toute autre substance inflammable ou explosive. En effet, ceux-ci diffusent des vapeurs pouvant s'enflammer ou exploser. Ne placez aucun article entrez en contact avec un solvant ou des matières solides ou liquides inflammbes dans le sèche-linge, tant que toute trace de ces produits n'a pas eté éliminée.De nombreux produits inflammables sont utilisés dans l'environnement domestique, notamment l'acétone, l'alcool dénature, l'essence, le kerosène, certains détergents menagers liquides, certains détachants, la térébenthine, les cires et les produits décapants
- Vous ne doivent pas secher à chaud les articles à base de caoutchou mousse (également appelé mousse de latex) ou de matérielaux dont la texture ressemble au caoutchouc. En effet, les matières en caoutchouc mousse peuvent, dans certaines circonstances, engendrer un incendie par combustion spontanée.
Ne laissez ni les enfants ni les animaux domestiques jouer sur, dans ou devant l'appareil. Une surveillance attentive s'impose lorsque l'appareil est utilisé à proximé d'enfants ou d'animaux domestiques.
Avant demettre au rebus ou hors serviceYOUR seche-linge,retirez le hublot du compartment de séchage pour éviter que des enfants ou des animaux ne se trouvent piégés à l'intérieur de I'appareil.
N'ouvre pas le sèche-linge lorsque le tambour est en mouvement.
N'installez et n'entreposez jamais cet apparéil dans un endroit exposé aux intempéries.
Ne manipulez pas les commandes internes de l'appareil.
Ne procédez pas à la réparation, au remplacement ou à l'entretien des pieces de l'appareil sauf si le manuel d'entretien contient des recommandations spécifiques en la matière, si vous comprendez ces recommandations et si vous disposez des compétences requises pour réaliser l'opération.
N'utiliseaucunadoucissantouproduittanti-staticqueautrequeceuxdontlefabricantrecommande I'usage avec le sèche-linge.
Nettoyez le filtré avant ou après chaque utilisation.
Evitez toute accumulation de peluches, poussières et saletés à proximé de l'orifice d'évacuation.
L'intérieur du sèche-linge et du conduit d'évacuation doit être nettoyé régulièrement, par un technicien de maintenance qualifié.
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
4_ Consignes de sécurité
Cet apparéil doit être correctement mis à la terre. Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. Consultez les instructions d'installation pour relier cet apparéil à la terre.
Ne vous asseyez pas sur le sèche-linge.
Dans le cadre de l'amélioration constante de ses produits, Samsung se réserves le droit de modifier les specifications sans préavis. Pour plus de détails, consultez les instructions d'installation accompagnant votre produit avant de Sélectionner du mobilier, d'effectuer des découvertes ou de commencer l'installation.
Vérifiéz que les poches des vêtements sont vides. En effet, les petits objets aux bords irreguliers, « tels que les pièces, les canifs, les épingles, etc. peuvent endommager votre sèche-linge.
AVERTISSEMAN
Evitez de laver des vêtements ayant de grandes bocles, des boutons ou d'autres accessoires en métal lourd ou massif.
Des fuites de gaz dangereuses pourraient survenir dans votre système.
'Une fuite de gaz n'est pas toujours détectable à l'odeur.
C'est pourquoi les fournisseurs de gaz vous recommendant d'acheter et d'instructor un détecteur de gaz conforme à la règlementation UL.
Installez-le et utilisez-le conformément aux consignes du fabricant.
N'introduisiez aucun article improugné ou tâché d'huile végétale ou alimentaire dans votre sechelinge. Mème une fois lavés, ces articles peuvent encore contirn une quantité non négligeable d'huile.
Toute huile résiduelle risque de s'enflammer spontanément. Le potentiel de combustion spontanée augmente lorsque les articles imbibés d'huile végétale ou alimentaire sont exposés à la chaleur. Les sources de chaleur comme votre sèche-linge peuvent chauffer ces articles, engendrant une oxydation de l'huile Cette oxydation creée elle-même de la chaleur. Si cette chaleur ne se dissipe pas, les articles deviennent suffisamment brûlants pour s'enflammer. Entasser, empiler ou stocker ce type d'article peut empêcher la dissipation de la chaleur et être à l'origine d'un risque d'accordance.
Tout le linge imbibé d'huile végétale ou alimentaire, qu'il soit lavé ou non, peut s'avérer dangereux. Le fait de laver ces articles à l'eau chaude avec une dose supplémentaire de dessive réduit ce risque, sans pour autant le supprimer. Utilisez toujours le programme de refroidissement Cool Down, afin de réduire leur température. Ne retirez jamais ces articles du seche-linge lorsqu'ils sont chauds. De même, n'intrompez pas le programme de séchage tant que le cycle Cool Down n'est pas terminé. N'entassez et n'empílez pas ces articles lorsqu'ils sont chauds.
CALIFORNIA SAFE DRINKING WATER AND TOXIC ENFORCEMENT ACT (LOI CALIFORNIIENNE SUR L'EAU POTABLE ET LES SUBSTANCES TOXIQUES)
Cette loi stipule que le gouverneur de Californie est tenu de publier la liste des substances considérées comme étant cancérigènes ou à l'origine de malformations congenitales ou d'autres troubles de la reproduction et demande aux entreprises qu'elles inforent leurs clients des risques éventuels d'exposition auxdites substances.
Les appareils à gaz peuvent notamment entraîner une ex position minime à quatre substances due à une combustion incomplète du gaz naturel ou des carburants bassé pression : le benzène, le monoxyde de carbone, le formaldehyde et la suite. Un sèche -linge correctement régle réduit les risques de combustion incomplète. Pour diminuer davantage les risques d'exposition à ces substances, il convient d'installer un système de ventilation extérieur efficace.
CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS
table des matières
INSTALLATION DU SÉCHE-LINGE
7 Outils requis pour l'installation
7 Voir Conditions requies en matière d'évacuation.
8 Conditions requises en matière de conduits
9 Remarque importante pour l'installateur
9 Choix de l'emplacement d'installation
9 Installation dans une niche ou un placard
10 Installation en mobile home
10 Evacuation
11 Systemes fonctionnant au gaz
12 Normes électriques
12 Mise à la terre
13 Raccordement electrique
14 Raccordement du tuyau d'arrivee
15 Pièces de rechange et accessoires
15 Installation
18 Lieste de contrôle final pour l'installation
19 Conseils pour l'évacuation du sèche-linge
20 Inversion du hublot

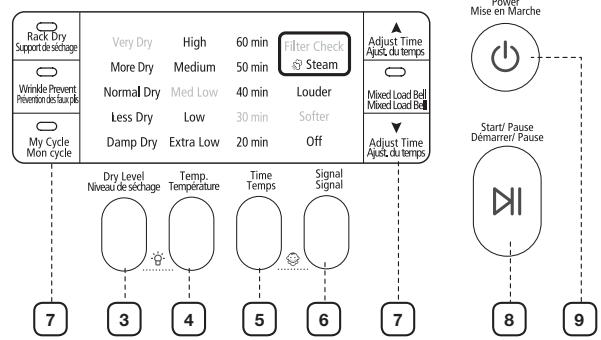

21 Présentation du panneau de commande
23 Sécurité infant
24 Eclairage du tambour
24 Modification de la langue
24 My cycle (Mon programme)
25 Support de séchage
26 Nettoyage du filtré à peluches
26 Chargement du sèche-linge
26 Mise en route
27 Panneau de commande
27 Tambour
27 Tambour en acier inoxydable
27 Extérieur du sèche-linge
27 Systeme d'évacuation du sèche-linge
28 conseils d'entretien du linge
29 Vérifiez les points suivants si vous sèchelinge...
31 Codes système
32 Tableau des symboles textiles
33 Protection de l'environnement
33 Déclaration de conformité
33 Caracteristiques techniques
34 Tableau des programmes
INSTRUCTIONS ET CONSEILS D'UTILISATION
ENTRETIEN ET NETTOYAGE
CONSEILS D'ENTRETIEN DU LINGE
DéPANNAGE
ANNEXE
6_ Table des matières
installation du seche-linge
OUTILS REQUIS POUR L'INSTALLATION
Laissez un professionnel installer correctement votre sèche-linge. Si vous contactez le service après-venture suite à une installation, des réglages ou un branchement mal exécutés, la responsabilité relève de l'installateur.
Vérifiez que vous disposez de tous les éléments requis pour installer correctement l'appareil, comme suit.
- Une PRISE ELECTRIQUE AVEC MISE A LA TERRE. Voir Normes électriques.
- Un CORDON D'ALIMENTATION pour sèche-linge électrique (à l'excection du Canada).
- Des CONDUITES DE GAZ (s'il s'agit d'un sèche-linge au gaz), conformes aux réglementations locales et nationales.
- Un SYSTEME D'EVACUATION, en métal rigide ou en métal flexible avec parois rigides.
VOIR CONDITIONS REQUIES EN MATIÈRE D'ÉVACUATION.

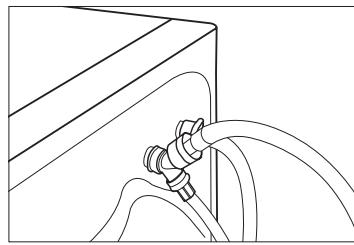

Raccord en Y
Tuyau d'arrivée long
Rondelles en caoutchouc
installation du seche-linge
CONDITIONS REQUISES EN MATIÈRE DE CONDUITS
Utilisez un conduit en aluminium ou en acier galvanisé rigide d'un diamètre de 10,2 cm.
- N'utilise pas de conduit plus petit.
- Les conduits dont le diamètre est supérieur à 10,2 cm peuvent provoquer une trop grande accumulation de peluches. Vous doivent nettoyer régulièrement les peluches accumulées.
- Si vous doivent utiliser un conduit métallique flexible, optez pour un conduit aux parois rigides. N'utilise pas de conduit flexible aux parois fines. En effet, un conduit métallique flexible se boucherait rapidement en cas de torsion trop forts.
N'installez aucun conduit flexible à l'intérieur de murs, de plafonds ou d'autres espaces masqués.
- Faites en sorte que le conduit d'évacuation reste aussi droit et soit aussi court que possible.
Fixez les joints à l'aide d'un ruban adhésif. N'utilise pas de vis.
L'EVACUATION DU SECHE-LINGE NE DOIT PAS SE FAIRE DANS LE MUR, LE PLAFOND, UN VIDE SANITAIRE OU UN ESPACE CACHE D'UN BATIMENT, UN CONDUIT D'EVACUATION DE GAZ OU TOUT AUTRE CONDUIT OU CHEMINEE STANDARD, CAR IL POURRAIT EN RESULTER UN RISQUE D'INCENDIE DU FAIT DES PELUCHES EXPULSES PAR LE SECHE-LINGE. Un conduit flexible en plastique peut s'entortiller, se détendre, être transpercé, réduire le flux d'air, rallonger les temps de séchage et affecter le fonctionnement du seche-linge.
- Des systèmes d'évacuation dépassant la longueur recommandée peuvent induire des temps de séchage plus longs et affecter le fonctionnement de l'appareil. En outre, des peluches peuvent s'y accumulator.
Le conduit d'évacuation doit se terminer par une hotte équipée d'un registre mobile, pour éviter les refoulements et bloquer l'accès aux petits animaux. N'utilise jamais de hotte équipée d'un registre magnétique.
- Un espace de 30,5 cm minimum doit séparer le bas de la hotte du sol ou de toute autre obstacle. L'ouverture de la hotte doit se faire vers le bas.
- N'installez jamais de filtrer sur la sortie d'évacuation.
- Pour éviter les dépôts de peluches, n'installez pas directement l'évacuation du sèche-linge dans une fenêtre. L'évacuation ne doit pas se faire sous une maison ou un porche.
- Si le système d'évacuation doit traverser une zone non chauffée, le conduit doit être isolé et légarement incliné vers le bas en direction de la hotte pour réduire la condensation et l'accumulation de peluches.
- Inspectez et nettoyez l'intérieur du système d'évacuation au moins une fois par an. Débranche le cordon d'alimentation avant de procéder au nettoyage.
- Vérifiez frequentlyment que le registre de la hotte s'ouvre et se ferme sans problème.
Effectuez un contrôle une fois par mois et un nettoyage au moins une fois par an. Remarque : Si les vêtements ne sèchent pas, vérifie que les conduits ne sont pas obstrués.
| SECHE-LINGE ELECTRIQUE ET A GAZ |
| Type de hotte d'évacuation |
| Recommendé | A n'utiliser que pour les installations temporaires |
| 10,16 cm | 6,35 cm |
| Nbre de coudes à 90° | Rigide | Métallique flexible* | Rigide | Métallique flexible* |
| 0 | 24,4 m | 12,4 m | 22,6 m | 10,1 m |
| 1 | 20,7 m | 11,2 m | 18,9 m | 8,8 m |
| 2 | 17,4 m | 10,1 m | 15,5 m | 7,6 m |
| 3 | 14,3 m | 9 m | 12,5 m | 6,5 m |
- N'utilise pas de conduits flexibles non métalliques.
8Installation du sèche-linge
Si un nouveau sèche-linge est relié à un système d'évacuation existant, vous devez veiller à ce que :
- Le système d'évacuation soit conforme aux réglementations locales, régionales et nationales.
- Aucun conduit flexible en plastique ne soit utilisé.
Le conduit existant soit controlé et les peluches accumulées à l'intérieur retirees.
Le conduit ne soit ni entortillé ni écrasé.
- Le registre de la hotte s'ouvre et se ferme sans problème.
La pression statique dans un système d'évacuation doit être inférieure à 0 ou ne doit pas dépasser 0,06 bars.
Voussoupiezamesurerlorsquelesese-lingestenmarchaàlaide d'unmanometre,au point deconnexionentreleconduitd'évacuationetlesese-linge.Vousdevezutiliserunréglageafroid.Le tambour du sèche-lingedoitétrevide etlefiltratpeluchespropre.
REMARQUE IMPORTANTE POUR L'INSTALLATEUR
Lisez attentivement les instructions suivantes avant d'installer le sèche-linge. Conservez soigneusement ces instructions pour réference ultérieure.
RETIREZ LE HUBLOT DES APPAREILS MIS AU REBUS POUR EVITER QU'UN ENFANT NE S'ETOUFFE.
CHOIX DE L'EMPLACEMENT D'INSTALLATION
Le sèche-linge doit être installé dans un endroit suffisamment spacieux, tant à l'avant pour permettre de charger l'appareil, qu'à l'arrière pour le système d'évacuation. Ce sèche-linge est équipé en usine pour une évacuation arrêté. Si vous préférez une évacuation par le bas, la gauche ou la droite, utilisez le kit d'évacuation auxiliaire. Les instructions sont fournies avec le kit. Il est important de veiller à ce que la piece soit suffisamment aérée. Vous devez donc installer le sèche-linge dans unepiece où la ventilation n'est pas obstruée.
Sur les sèche-linge à gaz, respectez un dégagement ajustat, tel qu'indiqué sur la plaque signalétique, afin de garantir une aération appropriée pour la combustion et le bon fonctionnement du sèche-linge.
VOUS NE DEVEZ NI INSTALLER NI STOCKER LE SECHE-LINGE DANS UN ENDROIT OU IL POURRAIT ETRE EN CONTACT AVEC DE L'EAU ET/OU EXPOSE AU INTEMPERIES. VOUS DEVEZ MAINTENIR LE SECHE-LINGE A L'ECART DE TOUS MATERIALAUX COMBUSTIBLES, ESSENCE ET AUTRES VAPEURS ET LIQUIDES INFLAMMABLES. UN SECHE-LINGE PRODUIT DES PELUCHES COMBUSTIBLES. EVITEZ DONC TOUTE ACCUMULATION DE PELUCHES AUTOUR DU SECHE-LINGE.
INSTALLATION DANS UNE NICHE OU UN PLACARD
L'évacuation du sèche-linge doit se faire vers l'extérieur afin de réduire les risques d'accordie, lors de l'installation de l'appareil dans une niche ou un placard.
- Vous ne doivent installer chaque autre apparéil fonctionnant au fuel dans le même placard que le séchelinge.
- AVERTISSEMENT : Pour limiter les risques d'incendie, le sèche-linge DOIT DISPOSER D'UNE EVACUATION EXTERIEURE. Voir le chapitre INFORMATIONS RELATIVES A L'EVACUATION.
Le dégagement minimum entre le sèche-linge et les surfaces ou murs adjacents est de : 5 cm à l'avant, 43 cm au-dessus, 2,5 cm de chaque côte et 13 cm à l'arrête.
- Le panneau avant du placard doit être doté de deux aérations non obstruées, pour une zone combinée totale minimum de 464~cm^2 avec un dégagement minimum de 7,6 cm en haut et en bas. Un hublot perforé (events) et doté d'un dégagement équivalent est acceptable.
installation du seche-linge
INSTALLATION EN MOBILE HOME
Toute installation du sèche-linge dans un mobile home doit se faire conformément à la réglementation sur les normes de sécurité et de construction de bien manufactured, titre 24 CFR, partie 3280-80 (anciennement norme fédérale sur la sécurité et la construction de mobile home, titre 24, HUD (partie 280), 1975) pour les Etats-Unis ou la norme CSA Standards Z240 pour le Canada.
Lorsque you installez le sèche-linge dans un mobile home, il doit être fixé au sol.
Installez-le dans un endroit correctement aéré.
Un espace dégagé minimum de 464 cm² est requis.
Appelez le 1-800-SAMSUNG pour plus d'informations sur l'achat du kit de fixation au sol.
Toutes les installations en mobile home doivent dispose d'une évacuation vers l'extérieur, l'extrémité du conduit d'évacuation étant correctement fixée à la structure du mobile home à l'aide d'accessoires ne supportant pas la combustion.
Le conduit d'évacuation ne doit pas déboucher sous le mobile home.
Voir la section Evacuation pour plus d'informations.
EVACUATION
L'évacuation du sèche-linge vers l'extérieur évite le refoulement d'air humide et de peluches dans la pierce.
Aux Etats-Unis :
- Tous les sèche-linge doivent être dotés d'une évacuation vers l'extérieur.
Le diamètre du conduit d'évacuation doit être de 10,2 cm.
Utilisez uniquement des conduits flexibles de type aluminium, tels que spécifiés par le fabricant, le cas échéant, et conformes à la norme Outline for Clothes Dryer Transition Duct, sujet 2158A (norme relative aux conduits d'évacuation des sèche-linge).
- Le conduit ne doit pas etre assemblé à l'aide de vis ou autres types d'attache pénétrant à l'intérieur du conduit et pouvant entraîner l'accumulation de peluches.
Au Canada :
Utilisez uniquement des conduits flexibles de type aluminium, tels que specifies par le fabricant, le cas échéant.
- Tous les sèche-linge doivent être dotés d'une évacuation vers l'extérieur.
Le diamètre du conduit d'évacuation doit être de 10,2 cm.
Hors des Etats-Unis et du Canada :
Référez-vous aux réglementations locales.
L'évacuation du sèche-linge doit se faire vers l'extérieur afin de réduire les risques d'incendie, lors de l'installation de l'appareil dans une niche ou un placard.
N'UTILISEZ JAMAIS DE CONDUIT FLEXIBLE EN PLASTIQUE OU NON METALLIQUE.
Si les conduits existants sont en plastique, non métalliques ou combustibles, remplacez-les par du matériel métallique.
Utilissez uniquement des conduits d'évacuation métalliques et non inflammables pour assurer le confinement de l'air d'évacuation, de la chaleur et des peluches.
10Installation du sèche-linge
SYSTEMES FONCTIONNANT AU GAZ
Utilisez uniquement du gaz naturel ou du propane liquide (PL).
L'INSTALLATION DOIT ETRE CONFORME AUX REGLEMENTATIONS LOCALES EN VIGUEUR OU, EN L'ABSENCE DE DISPOSITIONS SPECIFIQUES, A LA REGLEMENTATION NATIONALE SUR LE GAZ COMBUSTIBLE ANSI/Z223.1 (NATIONAL FUEL GAS CODE), DERNIERE REVISION (POUR LES ETATS-UNIS) OU AUX DISPOSITIONS D'INSTALLATION CAN/CGA-B149 (POUR LE CANADA).
Les sèche-linge à gaz sont équipés d'un système de ventilation des brûleurs à utiliser avec le gaz naturel. Si vous envisagez d'utiliser votre sèche-linge avec du propane liquide, un technicien de maintenance qualifié doit le convertir pour garantir la fiabilité et la sécurité des performances.
Une conduite d'alimentation en gaz de 1,27 cm est recommendée. Elle doit être réduite pour la connexion à la conduite de gaz de 1 cm de votre sèche-linge. La réglementation nationale sur le gaz combustible impose qu'un robinet de fermeture manuelle du gaz, accessible et agrée, soit installé à moins de 15 cm du sèche-linge.
Les sèche-linge à gaz installés dans des garages résidentiels doivent être surélevés à 46 cm au-dessus du sol.
En outre, une prise enchée N.P.T. (National Pipe Thread) de 0,3 cm, permettant le branchement d'une jauge de test, doit être installée immédiatement en amont de la connexion d'alimentation en gaz du sèchelinge.
Votre sèche-linge doit être déconnecté du circuit d'alimentation en gaz à chaque test de pression du système.
NE réutilise PAS d'anciennes conduites de gaz métalliques flexibles. Toute conduite de gaz flexible doit être certifiée par l'American Gas Association - U.S.A. Gas (CGA au Canada).
-
Les raccords de conduite utilisés doivent être résistants à l'action de tout gaz de petrole liquéfié.
-
La plupart des sociétés de gaz locales inspecteront gratuitement votre installation, sur demande.
ALLUMAGE DU GAZ - Le sèche-linge utilise un système d'allumage automatique pour le brûleur. Il n'este pas de pilote de combustion constante.
Instructions d'installation - Commonwealth du Massachusetts
Votre sèche-linge doit être installé par un plombier ou un installer de gaz agréé. Un robinet de gaz manuel à poignée, en « T », doit être installé sur la conduite d'alimentation en gaz de votre sèche-linge. Si vous utilisez un connecteur gaz flexible pour installer votre sèche-linge, celui-ci doit faire au moins 90 cm de long.
AVERTISSEMENT
- Des fuites de gaz peuvent survenir dans votre système, créé une situation dangereuse.
- Une fuite de gaz n'est pas toujours détectable à l'odeur.
- C'est pourquoi les fournisseurs de gaz vous recommendant d'acheter et d'installer un détecteur de gaz conforme à la règlementation UL.
- Installlez-le et utilisez-le conformément aux consignes du fabricant.
installation du seche-linge
NORMES ÉLECTRIQUES
Le schéma de câblage figure sur une plaque située sous le panneau de commande.
- Un branchement incorrect du conducteur de mise à la terre peut représenter un risque de surtension électrique.
Demandez conseil à un électricien ou un réparateur agréé si vous avez des doutes quant à la mise à la terre de l'appareil. Ne modifie pas la prise fournie avec le sèche-linge. Si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'inşaller une prise adéquate.
- Pour prévenir tout risque superflu d'incendie, d'électrocution ou de blessure, l'intégrality du câblage et des mises à la terre doit être réalisée conformément aux réglementations locales ou, en l'absence de ces dernières, au code électricque national (National Electrical Code) ANSI/NFPA的最后一èvene révision n°70 (pour les États-Unis) ou aux dispositions canadiennes sur l'électricité CSA C22.1, dernières révision, réglementations locales et ordonnances. Il relève de votre responsabilité de fournir des services electriques adaptés à votre seche-linge.
- Toutes les installations au gaz doivent être conformes aux dispositions nationales sur le gaz ANSI/ Z223, dernière révision (pour les États-Unis), ou aux dispositions d'installation CAN/CGA (B149) dernière révision (pour le Canada), ainsi qu'aux réglementations et ordonnances locales.
MISE À LA TERRE
Ce sèche-linge doit être mis à la terre. En cas de panne ou de défaillance, la mise à la terre réduira le risque de chic électrique en fournissant un circuit de fuite au courant électrique.
Modèles au gaz
Votre sèche-linge est doté d'un cordon équipé d'un conducteur de mise à la terre et d'une prise de terre.
La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément aux dispositions et aux réglementations en vigueur.
Ne modifies pas la prise fournie avec le sèche-linge. Si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise ajustée.
NE RELIEZ JAMAIS UN FIL DE TERRE A UNE CONDUITE DE PLOMBERIE EN PLASTIQUE, UNE CONDUITE DE GAZ OU UNE CONDUITE D'EAU CHAUBE.
Modèles électriques
Votre sèche-linge est doté d'un cordon équipé d'un conducteur de mise à la terre et d'une prise de terre, vendu séparément.
La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément aux dispositions et aux réglementations en vigueur.
Si vous n'utilise pas de cordon d'alimentation et que le sèche-linge électrique doit être branché en permanence, reliez-le à une prise de terre métallique permanente ou connectez un conducteur de mise à la terre aux conducteurs du circuit et à la borne de terre de l'appareil.
12Installation du sèche-linge
RACCORDEMENT ÉLECTRIQUE
Avant toute mise en marche ou test, observez les instructions de mise à la terre représentées dans la section Mise à la terre.
Nous vous recommendons de relier votre sèche-linge à une dérivation individuelle ou à un circuit distinct. N'UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.
Modèles au gaz - États-Unis et Canada
Vou devez utiliser une alimentation électrique de 120 volts c.a., 60 Hz et un disjoncteur ou fusible de 15 A.
Modèles électriques - Etats-Unis uniquement
Aux Etats-Unis, la plupart des sèche-linge requiérènt une alimentation en 120/240 volts c.a., 60 Hz, tandis que d'autres requiérènt une alimentation en 120/208 volts, 60 Hz. Vous trouvrez les specifications électriques sur l'étiquette située derrière le hublot. Un disjoncteur ou fusible de 30 A est requis de chaque côté de la ligne.
- Si vous utilisez un cordon d'alimentation, branche ce dernier sur une prise 30 A.
- Le cordon d'alimentation N'est PAS fourni avec les sèche-linge version électrique aux Etats-Unis.
IMPORTANT :
Lorsque les dispositions locales le permettent, vous pouvez brancher le sèche-linge électrique à l'aide d'un kit de cordon d'alimentation neuf, portant une mention de compatibilité avec les sèche-linge et homologué UL. Ce cordon doit supporter une alimentation nominale de 120/240 volts, 30 A à partir d'un cordon doté de trois conducteurs en cuivre N^10 et terminé par des bornes en boucle fermée, des cosses à fourches ouvertes aux extrémités relevantes ou des conducteurs étamés.
- taille des conducteurs et type de cordon d'alimentation.
-
réducteur de tension 1,9 cm homologué UL.
-
Ne réutilise pas le cordon d'alimentation d'un sèche-linge usageé. Le câblage électrique du cordon d'alimentation doit être branché sur le sèche-linge au moyen d'un réducteur de tension homologué UL.
- La mise à la terre via le conducteur neutre est interdite pour (1) les nouvelles installations de circuit, (2) les mobil homes, (3) les vehicules de camping et (4) les zones où les réglementations locales interdisent ce type de mise à la terre. Dans ces cas-là, utilisez une fiche quadripolaire pour une prise 4 fils, de type NEMA 14-30R.
Modèles électriques - Canada uniquely
- Vous doivent utiliser une alimentation électricque de 120/140 volts c.a., 60 Hz, et un disjoncteur ouFuse de 30 Aaux deux extrémites de la ligne.
- Tous les modèles canadiens sont livrés avec un cordon d'alimentation intégré. Vous doivent branchier le cordon d'alimentation sur une prise 30 A.
Il est interdit de convertir un sèche-linge en 208 volts au Canada.
installation du seche-linge
RACCORDEMENT DU TUYAU D'ARRIVÉE
Insérez des rondelles de caoutchouc neuves (fournies) à chaque extrémité des tuyaux d'arrivée. Placez-les correctement dans les raccords.
Méthode 1
Le sèche-linge doit être connecté au robinet d'eau froide à l'aide d'un tuyau d'arrivée neuf. N'utilise jamais de tuyaux usages.
- Si l'espace libre est suffisant, branchez l'extrémité fémelle en laiton du raccord en Y au robinet d'eau froide.
- Fermez le robinet.
- Branchez la partie droite du tuyau long sur le raccord en Y.
- À l'aide d'une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
- Branchez la partie coudee du tuyau long au robinet situé en bas du panneau arrière du sèche-linge. Vissez le raccord à la main jusqu'à qu'il soit bien fixé au connecteur du robinet de replissage.
- À l'aide d'une pince, serrez le raccord de deux tiers de tour.
Ne serrez pas plus, car cela endommagerait le raccord.
- Vérifiez que les robinets d'eau sont ouverts.
- Vérifiez qu'il n'y a aucune fuite au niveau du raccord en Y, des robinets et des tuyaux.
Méthode 2
Le sèche-linge doit être connecté au robinet d'eau froide à l'aide d'un tuyau d'arrivée neuf. N'utilise jamais de tuyaux usages.
- Serrez à la main la vis fémelle du connecteur Y sur l'alimentation en eau froide du lave-linge.
- Faites effectuer à l'ensemble un à deux tours à l'aide d'une pince. (sans exercer cependant de pression excessive).
- Reliez l'une des extrémités du tuyau d'arrivée d'eau froide du lave-linge à l'une des vis mâles du connecteur Y et l'autre extrémité du tuyau au robinet.
- Reliez l'une des extrémités du long tuyau du sèche-linge vapeur à l'une des vis mâles du connecteur Y et l'autre extrémité à l'alimentation en eau située à l'arrière du sèchelinge (en bas).
- Faites effectuer à l'ensemble un à deux tours à l'aide d'une pince (sans exercer cependant de pression excessive) et ouvre le robinet afin de vérifier l'absence de fuite.
14Installation du sèche-linge
PIÉCES DE RECHANGE ET ACCESSOIRES
Si vous avez besoin de pièces de rechange ou d'accessoires pour votre sèche-linge, contactez votre revendeur ou le centre d'assistance clientèle de SAMSUNG au 1-800-SAMSUNG (726-7864).
INSTALLATION
Regroupez et vérifie les pieces et outils requis avant de commencer l'installation.
Lisez et respectez les instructions fournies avec les outils répertoriés ici.
Outils et pieces
Pour une installation optimale, nous vous recommendons de faire appel à un professionnel. Installation :
-
Installez Your sèche-linge à l'emplacement approprié. Vous pouvez par exemple installer le sèche-linge et le lava-linge côte à côte, pour faciliter l'accès aux raccords de gaz, électriques et d'évacuation. Posez deux des plateaux en carton sur le sol. Inclinez le sèche-linge sur le côte pour le poser sur les deux plateaux.
-
Remettez le sèche-linge à la verticale.
-
Pour pouvoir offrir des performances optimales, le sèche-linge doit être parfaitement de niveau. Pour minimiser les vibrations, le bruit et les mouvements indésirables, le sol sur lequel le sèche-linge est installé doit être de niveau et parfaitement stable.
Pour positionner le sèche-linge à la même hauteur que le lave-linge, rétractez entièrement les pieds réglables en les tournant dans le sens anti-horaire, puis desserrez les pieds dans le sens horsaire

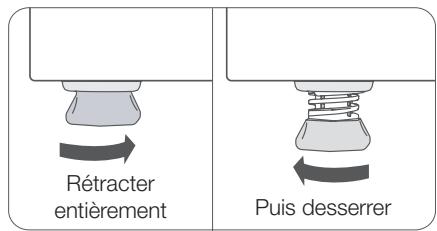

Pieds réglibes
Ajustez les pieds uniquement pour atteindre le niveau requis. En effet, si vous étendez les pieds plus que nécessaire, cela augmentera les vibrations.
installation du seche-linge
- Consultez la section Evacuation avant d'installer le système d'évacuation. Reliefe le sèche-linge et la hotte avec le système de conduites. L'extrémité série des sections du conduit doit être orientée vers l'extérieur.
N'utilisez PAS de vis métallique pour assembler les conduits. Ces jointures doivent être effectuées à l'aide de ruban adhésif.
N'utilisez jamais de conduit d'évacuation flexible en plastique.
Conseil pour une installation étanche : installez une section du système d'évacuation sur votre sèchelinge, avant la mise en place définitive.
Servez-vous de ruban adhésif pour maintainir cette section en place sur le sèche-linge, mais veillez à ne pas couvir les évents de ventilation situés à l'arrête du sèche-linge.
- Consultez la section Normes électriques.
AVANT Toute MISE EN MARCHE OU TEST, observe les instructions de mise à la terre représentées dans la section Mise à la terre.
MODELES POUR LES ETATS-UNIS :
IMPORTANT : tous les modèles destinés aux État-Unis sont conçus pour un BRANCHEMENT 3 FILS.
Le chassin du sèche-linge est relié à la terre par un conducteur neutre au niveau du bornier.
Un BRANCHEMENT A 4 FILS est requis dans les cas suivants : nouvelles constructions, habitations rénovées, mobil homes, réglementations locales n'autorisant pas la mise à la terre via le conducteur neutre. Si vous utilisez un système à 4 fils, vous ne pouvez pasmettre le chassin du sèche-linge à la terre via le conducteur neutre au niveau du bornier. Consultez les instructions suivantes pour plus d'informations sur les BRANCHEMENTS A 3 et 4 FILS.
Retirez le cache du bornier.
Introduisez le cordon d'alimentation équipé d'un réducteur de tension homologué UL par l'orifice découvert dans le panneau à proximé du bornier.
Vosdevezimpereativementutiliserunreducteurdetension.
Ne desserrez pas les écrous déjà fixés au bornier. Assurez-vous qu'ils sont bien serrrés. Utilisez une douille longue de 1 cm.
16Installation du sèche-linge
- Consultez la section Systemes fonctionnant au gaz.
Retirez le capuchon de protection du filet au pas du gaz.
Appliquez sur tous les raccords filétés un matériel de joint d'étanchéité pour canalisation ou une bande de Teflon sur 1 tour 1/2.
Le matériel de joint d'étanchéité utilisé doit être résistant à l'action des gaz de petrole liquéfié.
Branchez l'alimentation en gaz sur votre sèche-linge.
Un raccord supplémentaire est requis pour relier l'extrémité filtée femelle 1,9 cm du raccord flexible à l'extrémité filtée maje de 1 cm du sèche-linge.
Serrez fermement les raccords de la conduite de gaz.
Ouvrez l'arrivée du gaz. Confirmez l'absence de fuite de gaz au niveau des raccords, à l'aide d'une solution savonneuse.
Si des bulles apparaisent, resserrez les raccords et recommencez le test.
N'utilise JAMAIS de flamme neue pour rechercher les fuites de gaz.
Branchements à 3 FILS
- Desserrez ou retirez la vis centrale du bornier.
- Reliez le fil neutre (blanc ou central) du cordon d'alimentation à la borne à vis argentée centrale du bornier. Serrez la vis.
- Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
- Serrez les vis de décharge de tension.
- Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèchelinge.
Maintenez le cache en place à l'aide d'une vis.
- Connecteur de terre externe
- Fil de terre neutre (vert/jaune)
- Vis centrale argentée du bornier
- Fil neutre (blanc ou central)
- Réducteur de tension 1,9 cm homologué UL
Lors de la conversion d'un système électrique à 4 fils en système électrique à 3 fils, le conducteur de terre doit être rebranché sur le support du bornier, pourmettre le chassin du sèche-linge à la terre sur le conducteur neutre.
installation du seche-linge
Branchements à 4 FILS
- Retirez la vis centrale du bornier.
- Reliez le fil de terre (vert ou sans habillage) du cordon d'alimentation au conducteur à vis de terre externe.
- Branchez le fil neutre (blanc ou central) du cordon d'alimentation et le fil de terre de l'appareil (vert à rayures jaunes) sous la vis centrale du bornier.
- Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
- Serrez les vis de décharge de tension.
- Insérez la languette du cache du bornier dans la fente située sur le panneau arrêté du sechelinge.
Maintenez le cache en place à l'aide d'une vis.
- Connecteur de terre exter
- Fil vert ou en cuivre nu du cordon d'alimentation
- Reducteur de tension 1,9 cm homologué UL
- Vis centrale argentée du bornier
- Fil de terre (vert/jaune)
- Fil neutre (blanc ou central)
- À l'aide d'un niveau, contrôle la position du seche-linge et réglez les pieds si nécessaire.
- Profitez-en pour vérifier que tous les branchements gaz (sur les versions au gaz), évacuation et électricité ont été correctement effectuels. Branchez le sèche-linge et vérifie qu'il fonctionne correctement en vous servant de la liste de contrôle ci-dessous.
- (MODELES AU GAZ UNIQUEMENT - DV448AG, DV438AG)
Il est possible que le brûleur ne s'allume pas immédiatement si de l'air estprésent dans la conduite de gaz. Lancez un programme de séchage à chaud pour purger la conduite. Si le gaz ne s'allume pas dans un décai de 5 minutes, éteignez le sèche-linge et attendez pendant 5 minutes. Assurez-vous que le robinet d'alimentation en gaz du sèche-linge est ouvert. Pour vérifier l'allumage du gaz, contrôle l'émission de chaleur au niveau de l'évacuation.
LISTE DE CONTRÔLLE FINAL POUR L'INSTALLATION
Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
Les conduites d'évacuation sont installées et les joints maintainus par du ruban adhésif.
AUCUN conduit flexible en plastique n'est utilisé.
Le matériel d'évacuation est en métal rigide ou en métal flexible avec parois rigides.
Le s'est-ce-linge est de niveau et ses pieds sont posés au sol de maniere stable.
□ Modèles au gaz : l'arrivée de gaz est ouverte et aucune fuite de gaz n'est détectée.
□ Allumez vous sèche-linge pour vérifier qu'il fonctionné bien, puis éteignez-le.
18Installation du sèche-linge
CONSEILS POUR L'ÉVACUATION DU SÉCHE-LINGE
AVERTISSEMENT
Les conduits en plastique ou non métalliques représentent un danger potentiel d'incendie.
- Assurez-vous que le sèche-linge a été installé de manière à ce que l'évacuation de l'air se fasse sans problème.
-
Utilisez un conduit d'évacuation métallique rigide de 10,2 cm. Scellez tous les joints à l'aide d'un ruban adhésif, y compris au niveau du sèche-linge. N'utilisez jamais de vis, qui entraînant l'accumulation de peluches.
-
Faites en sorte que les conduits soient aussi droits que possible.
- Nettoyez tous les ancients conduits avant d'installer votre nouveau sèche-linge.
Vérifié que le clapet d'air s'ouvre et se ferme sans problème.
Inspectez et nettoyez le système d'évacuation une fois par an.
Ne laisses pas un système d'évacuation de mauvaise qualité ralentir le séchage! Evitez les situations suivantes :
- Utilisation d'un système d'évacuation de mauvaise qualité.
- Utilisation d'un conduit flexible en plastique, aux parois fines ou non métallique.
- Utilisation de conduits inutillement longs, dotés de nombreux coudes.
- Utilisation de conduits et d'events bouchés ou écrasés.
2
4
installation du seche-linge
INVERSION DU HUBLOT
| 1. Débranchez le cordon d'alimentation.
2. Retireez les deux vis de la charnière du hublot.
3. Soulevez le hublot et retirez-le du sèche-linge. | | 7. Remontez les vis noires dans les autres trous. | |
| 4. Retireez les deux vis sur le côté opposé de la charnière du hublot. | | 8. Placez le hublot de l'autre côté et refixez-le sur le sèche-linge. | |
| 5. Retireez les deux vis du dispositif de fermeture. | | 9. Remontez le dispositif de fermeture. | |
| 6. Retirez une vis noire de la charnière du hublot. | | 10. Remontez les vis dans les trous restant. | |
20Installation du sèche-linge
instructions et conseils d'utilisation
PRÉSENTATION DU PANNEAU DE COMMANDE
Sélecteur de programme
Pour désir un cycle, positionné le sélecteur sur le programme de votre choix.
Unvoyant s'allume a coté du programme choisi. Les programmes Normal, Heavy Duty, Towels, Perm Press et Delicates sont des cycles fonctionnant avec détecteur de séchage (Sensor Dry).
La fonction Sensor Dry déetecte automatiquement le degré d'humidité du linge et étéint le sèche-linge une fois le niveau souhaité atteint (très sec à légarement humide).
Normal : programme utilisé pour sécher le lingeen coton, les sous-vêtements et le linge de table.
Heavy Duty (Epais) : programme utilisé pour secher à température élevée des tissus épais, tels queles jeans, le velours côtelez ou les vêtements de travail.
Towels (Serviettes) : programme utilisé pour secher les serviettes de bain.
Perm Press (Infroissable) : programme utilisé pour le séchage automatique des tissues infroissables en coton, synthétique et lainage. Il a un effet anti-froissage car il rallonge le cycle de refroidissement en fin de programme.
Delicates (Délicot) : programme concu pour le séchage à basse température des articles fragiles.
Sanitize (Sterilisation) : programme utilisé pour stérisifer le linge en appliquant une température élevé, qui penètre jusqu'àu cœur du tissu lors du cycle de sechage. Ce programme est idéal pour stérisifer literie et rideaux.
Time Dry (Temps de séchage) : fonction permettant de sélectionner la durée souhaïtéepuir le cycle, en minutes.
Placez la molette du sélecteur de programme sur Time Dry, puis appuyez sur la flèche vers le haut Adjust Time (Réglage de durée) pour définir la durée du sechage. Appuyez plusieurs fois sur la flèche pour faire défilier les différents paramètres.
Air Fluff (A froid): programme qui fait tourner le linge à la température ambiente de la pierce.
Quick Dry (Sechage rapide): cycle de séchage de 30 minutes.
Refresh (Rafraîchir) : programme anti-froissage et désodorisant, concu pour un à quatre articles secs. Ce programme injecte une faible quantité de vapeur dans le tambour du sèche-linge, quelques minutes après le début du cycle de séchage à chaud.
Wrinkle Care (Défloissage): ce programme offre une action anti-froissage pour les articles restés top longtemps dans le sèche-linge. Il injecte une faible quantité de vapeur dans le tambour du sèche-linge, quelques minutes après le début du cycle de séchage à chaud.
Une surcharge du sèche-linge peut entraîner une baisse des performances.
instructions et conseils d'utilisation
| 2 Ecran à affichage numérique | La fenêtre d'affichage indique la durée restante estimée pour le programme, après activation du bouton Start/Pause (Démarrer/Pause). Cette durée estimée peut varier à mesure que le programme avance.
Levoyant Drying (Séchage) s'allume et reste allumé jusqu'à la fin du programme.
Lorsque le séché-linge entre en phase de refroidissement, le voyant Cooling s'allume.
Lorsque le séché-linge entre en phase de rotation anti-froissage, le voyant Wrinkle Prevent s'allume.
Lorsque le programme est terminé, la mention « END » (Fin) s'affiche sur l'écran, jusqu'à ce que vous ouvriez le hublot du séché-linge ou que vous appuyiez sur le bouton Power (Marche/Arrêt).
Si vous séché-linge est en pause pendant un programme, les voyants clignotent jusqu'à ce que vous appuyiez sur Start/Pause. |
| 3 Bouton Dry Level (Niveau de séchage) | Pour sélectionner le niveau de séchage en mode Normal, Heavy Duty ou avec les autres programmes Sensor Dry, appuyez sur le bouton Dry Level. Un voyage s'allume à côté du niveau de séchage souhaié.
Appuyez plusieurs fois sur ce bouton pour faire défilier les différents paramètres.
Pour obtenir un séchage parfait sur des volumes de linge plus importants, vous pouvez utiliser les paramètres Very Dry (Très sec) ou More Dry (Plus sec).
Le paramètre Less Dry (Moins sec) convient mieux aux tissus légers ou pourfaire disparaitre les traces d'humidité des vêtements en fin de programme.
Le paramètre Damp Dry (Humide) a été concu pour sécher partiellement le linge.
Utilissez-le pour les articles qui doivent finir de sécher à plat ou en suspension. |
| 4 Bouton Temp. (Température) | Appuyez sur le bouton Temp. pour sélectionner la température appropriée en fonction de la charge de linge. Un voyage s'allume à côté de la température souhaié.
Appuyez plusieurs fois sur le bouton pour faire défilier les différents paramètres.
High (Elevée): pour le linge en cotton résistant ou portant l'étiquette Séchage en machine autorisé.
Medium (Moyenne): pour les tissus infrosssables, le synthétique, les cotons légers et le linge portant l'étiquette Séchage en machine température moyenne.
Med Low (Moyenne BASSE): pour les tissus synthétiques et les lainages lavables, supportantun séchage en machine, mais à température entre moyenne et basse.
Low (Basse): pour les articles sensibles à la chaleur, dont l'étiquette indique Séchage en machine froid ou tiège.
Extra Low (Très BASSE): séchage à la plus BASSE température possible. |
| 5 Bouton Time (Durée) | Ce bouton vous permet de définir la durée de cycle, lorsque vous utilisez des programmes en séchage manuel (Manual Dry).
Lors d'un programme Sensor Dry (Détecteur de séchage), le voyage de durée est étant car le temps de séchage est déterminé par le niveau d'humidité. |
| 6 Bouton Signal | Un signal sonore retentit à la fin du programme.
Lorsque l'options Wrinkle Prevent (Anti-froissage) est activée, le signal retentit par intermittence.
Vouces peuvent régler le volume de ce signal sonore ou le désactiver en appuyant sur le bouton Signal.
Appuyez plusieurs fois sur le bouton pour faire défilier les différents paramètres. |
22_ Instructions et conseils d'utilisation
| 7 Option Select Cycle (Sélection de cycle) | Adjust Time (Réglage de durée): vous pouvez augmenter ou diminuer la durée de séchage automatiquement préconfigurée pour les programmes Manual Dry (Time Dry, Quick Dry ou Air Fluff).Pour ce faire, appuyez sur la flèche Adjust Time (Réglage de durée) vers le haut ou vers le bas, jusqu'à ce que la durée souhaitation s'affiche.Wrinkle Prevent (Anti-froissage): cette fonction effectue 90 minutes de rotation intermittente à froid, à la fin du programme, pour éviter que le linge se froisse. Appuyez sur le bouton Wrinkle Prevent pour activer cette fonction.Le voyant situé au-dessus du bouton s'allume lorsque la fonction Wrinkle Prevent est sélectionnée.Une fois que le linge est sec, vous pouvez le retirer à tout moment du séchage pendant le cycle Wrinkle Prevent.My Cycle (Mon programme):CHOISSEZ LE PROGRAMME, LA TEMPERATURE, LE niveau de séchage, etc. que vous préférez (voir page 22 pour plus d'informations).Rack Dry (Séchage sur grille): cette option est disponible en mode Time Dry. La seule température disponible est Extra Low (Très basse) (voir page 23 pour plus d'informations).Mixed Load Bell (Charge mixte): cette alarme avertit l'utilisateur lorsque le niveau de séchage « légèrement humide » (séchage à 80%) est atteint, lorsque la charge contient différents types d'articles. L'alarme durable cinq (5) secondes et le cycle ne s'interrrompt pas.Cette fonction est disponible uniquement en mode Sensor Dry. Les niveaux de séchage possibles sont Normal Dry (Séchage normal), More Dry (Plus sec) et Very Dry (Très sec). |
| 8 Bouton Start/Pause (Démarrer/ Pause) | Appuyez sur ce bouton pour interrompre et relancer les programmes. |
| 9 Bouton Power (Marche/Arrêt) | Appuyez une fois sur ce bouton pourmettre le séche-linge en marche.Réappuyez dessus pour l'éteindre. Si le séche-linge resté allumé pendant plus de 10 minutes sans qu'aucun bouton ne soit actionné, il s'éteint automatiquement. |
SECURITE ENFANT
Cette fonction empêche les enfants de jouer avec le sèche-linge.
Si vous souhaitez activer ou désactiver la fonction Child Lock (Sécurité infant), appuyez simultanément sur les boutons Time et Signal pendant 3 secondes.
Activation :
- Vous peuvent activer cette fonction alors que le seche-linge fonctionne.
- Lorsque la sécurité enfant est activée, aucun bouton ne peut-être utiliser à l'exception du bouton d'alimentation (Power). Pour utiliser les autres boutons, vous doivent désactiver la fonction de sécurité enfant.
- Levoyant Child Lock s'allume.
- Si le sèche-linge est remis en marche, la sécurité enfant reste activée.
- Pour la désactiver, observez les instructions ci-dessus.
Si les boutons, à l'exception du bouton Power, ne répondent pas, vérifie levoyant Child Lock.
instructions et conseils d'utilisation
ECLAIRAGE DU TAMBOUR
Cette fonction permet d'éclairer le tambour lorsqu'elle s'est en marche.
Si vous souhaitez activer ou désactiver l'éclairage du tambour, appuyez simultanément sur les boutons Dry Level et Temp. pendant 3 secondes.
Voussoupiezactiver/désactiver cette fonction à tout moment,que le sèche-linge soit en cours de cycle ou non.
Si vous ne désactivez pas l'éclairage du tambour dans les 4 minutes suivant son activation, celui-ci s'eteindra automatiquement.
MODIFICATION DE LA LANGUAGE
Yououpoezmodifierla languedaffichagedeIecran.Leslanguesdisponiblessonl'anglais,lefrancais et I'espagnol.
Maintenez les touches Rack Dry et Wrinkle Prevent enforcées pendant 3 secondes jusqu'à ce que l'écran change. Sélectionnez ensuite la langue de votre choix en appuyant sur le bouton Signal.
Une fois définie, la langue可以选择 reste en mémoire, même lorsquè le sèche-linge est étéint ou débranché.
MY CYCLE (MON PROGRAMME)
Cette fonction vous permet d'activer votre programme personnalisé complenant le réglage des options Dry Level (Niveau de séchage), Temp. (Température), Time (Durée), etc.
En appuyant sur le bouton My Cycle, vous activez les réglages définis lors du precedent mode My Cycle.
(Par défaut : programme Normal)
Si le mode My Cycle est activé, levoyant correspondant s'allume.
YououpouvezselectionnertoutlesoptionsenmodeMyCycle, comme suit.
-
Sélectionnez le programme souhaité à l'aide du sélecteur de programme.
-
Définisse ensuite les options de votre choix.
Chaque programme possède ses propres options par défaut, programmes automatiquement.
Pour afficher la liste des options par défaut, consultez la page F-3.
- Une fois la configuration terminée, vous pouze lancer le programme My Cycle en appuyant sur le bouton Start/Pause en mode My Cycle. Le programme et les options que vous sélectionnez s'afficheront la prochaine fois que vous sélectionnerez My Cycle.
Vouss pouvez modifier la configuration du programme My Cycle en repétant la procédure indiquée ci-dessus.
La dernière configuration définie s'affichera la prochaine fois que vous utiliserez le programme My Cycle.
24 Instructions et conseils d'utilisation
Installation du support de séchage
- Ouvrez le hublot du sèche-linge.
- Placez le support de séchage dans le tambour en positionnant le bord avant du support sur le dessus du filtre à peluches.
- Encastrez les deux pieds arrirée dans les orifices prévus à cet effet sur la paroi arrière du sèche-linge, puis poussez sur le support de séchage en son milieu pour le fixer.
- Posez les articles à secher sur le support en laissant suffisamment d'espace entre eux de maniere à ce que l'air puisse circuler correctement.
- Fermez le hublot du sèche-linge.
- Utilisez le programme Time Dry (Temps de séchage). Sélectionnez la durée en fonction de l'humidité et du poids du linge. Mettez le sèche-linge en marche. Il peut être nécessaire de réinitialiser le minuteur si la durée de séchage doit être prolongée.
| ARTICLES | TEMPERATURE CONSEILLEE |
| Pulls lavables(mettre en forme et poser à plat sur le support) | Séchage à chaud (température très basse) |
| Peluches(remplies de fibres coton ou polyester) | Séchage à chaud (température très basse) |
| Peluches(remplies de mousse ou de caoutchouc) | Séchage à froid |
| Oreillers à base de caoutchouc mousse | Séchage à froid |
| Baskets | Séchage à froid |
Secher à chaud des articles en plastique, en caoutchouc ou en caoutchouc mousse peut endommager l'article et engendrer un risque d'incendie.
instructions et conseils d'utilisation
NETTOYAGE DU FILTRE À PELUCHES
- Àprous chaque séchage.
Pour réduire la durée de séchage.
Pour un excellent rendement énergétique.
Ne faites pas fonctionner le sèche-linge si le filtré à peluches n'est pas remis en place.
CHARGEMENT DU SÉCHE-LINGE
N'introduisez qu'une seule charge de linge lavé à la fois dans votre sèche-linge.
- Un mélange de textiles épais et légers séchera différemment. Par conséquent, les textiles légers risquent d'être secs alors que les textiles épais seront encore humides, à la fin du programme de sechage.
- Ajoutez un ou plusieurs articles similaires dans votre sèche-linge lorsque seul un ou deux articles ont besoin d'être séchés. Ceci améliore l'action du tambour et l'efficacité du séchage.
- Une surcharge de linge réduit l'action du tambour et induit un séchage non uniforme, ainsi qu'un froissage excessif de certains tissus.
MISE EN ROUTE
- Chargez votre sèche-linge sans tasser le linge. Surtout, NE le surchargez PAS.
- Fermez le hublot.
- Sélectionnez le programme et les options appropriés en fonction de la charge de linge (voir pages 20 et 21).
- Appuyez sur le bouton Start/Pause.
- Levoyant du sèche-linge s'allume.
- Une estimation de la durée du programme apparait sur l'écran. La durée peut varier afin de mistrés indiquer le temps de séchage restant pour le programme.
- Une fois le cycle terminé, levoyant Door Lock de verrouillage du hublot s'eteint et le message « End » (Fin) apparait à l'écran.
- Appuyer sur le bouton Power annule le programme et arrêté le sèche-linge.
- Les voyants Drying (Sechage), Cooling (Refroidissement) et Wrinkle Prevent (Anti-froissage) s'allument lorsque le programme entame ces cycles de sechage.
entretien et nettoyage
PANNEAU DE COMMANDE
Nettoyez le panneau de commande avec un chiffon doux et humide. N'utilisez pas de produits abrasifs.
Ne vaporisez:aucun produit d'entretien directement sur le panneau de commande.
Certains détachants pour tissu peuvent endommager le revêtement du panneau de commande.
Appliquez donc ces produits à l'écart de votre sèche-linge et essuyez immédiatement toute éclaboussure ou vaporisation en excès.
TAMBOUR
Retirez les taches de crayon, d'encre ou de teinture (sur les articles neufs comme les serviettes ou les jeans), à l'aide d'un détachant universel.
Frottez ensuite avec une vieille serviette ou un chiffon, pour-retirer toute substance en excès (tache ou détachant).
Une fois ces étapes terminées, il est possible que les taches soient encore visibles mais elles ne devraient pas salir le reste du linge.
TAMBOUR EN ACIER INOXYDABLE
Pour nettoyer un tambour en acier inoxydable, utilisez un chiffon humide impregné d'une détergent doux et non abrasif adapté aux surfaces en acier inoxydable.
Retirez les résidus de détergent et essuyez avec un chiffon propre.
EXTÉRIEUR DU SÉCHE-LINGE
Nettoyez avec un chiffon doux et humide. N'utilisez pas de produits abrasifs.
Protégez la surface des objets pointus.
Ne posez pas d'objets lourds (ex.: baril de lessive) ou aiguisés sur le sèche-linge. Utilisez le support prévu à cet effet ou une boîte de rangement.
Ceci risquérait de rayer ou d'endommager le capot supérieur du sèche-linge.
Les faces du sèche-linge étant lisses et brillantes, elles sont sensibles aux rayures et aux coups.
Évitez de les endommager lorsque vous utilisez le sèche-linge.
SYSTÉME D'ÉVACUATION DU SÉCHE-LINGE
Vou dece linspecter et le nettoyer une fois par an pour garantir des performances optimales.
Nettoyez l'extérieur de la hotte plus fréquement pour garantir son bon fonctionnement.
conseils d'entretien du linge
Respectez les symboles textiles ou les consignes du fabricant concernant le séchage des articles spéciaux. Si aucun symbole textile n'est fourni, observe les consignes suivantes.
| Couvre-lits et couettes | • Observe les symboles de l'étiquette ou sélectionnez le programme de séchage Normal et la température High (Elevée)
• Vérifie que l'article est complètement sec avant de l'utiliser ou de le ranger.
• Il est parfois nécessaire de repositionner l'article dans le sèche-linge pour assurer un séchage homogène. |
| Couvertures | • Sélectionnez le programme Normal et ne sechez qu'une couverture à la fois pour garantir un séchage optimal.
• Vérifie que l'article est complètement sec avant de l'utiliser ou de le ranger. |
| Rideaux et tentures | • Sélectionnez le programme Perm Press (Infroissable) et la température Low (Basse) ou Extra Low (Très basse) pour réduire le froissage.
• Sèchez ce type de linge par petits volumes pour obtenir de nouveaux résultats et sortez-le dès que possible. |
| Couches en tissu | • Sélectionnez le programme Normal et la température High (Elevée) pour les couches en tissu ouaté et duveteux. |
| Articles garnis de duvet (vestes, sacs de couchage, couettes, etc.) | • Sélectionnez le programme Normal et la température Low (Basse) ou Extra Low (Très basse).
• Ajouter une ou deux serviettes de bain sèches pour accélérer le séchage et absorber l'humidité. |
| Caoutchouc mousse (tapis, peluches, épaulettes, etc.) | • Ne seçez PAS ces articles à chaud. Servez-vous du programme Air Fluff (A froid).
• AVERTISSEMENT : secher un article à base de caoutchouc à chaud risque de l'endommager ou de provoquer un incendie. |
| Oreillers | • Sélectionnez le programme Normal.
• Ajoutez deux serviettes sèches et une paire de baskets propres pour favoriser l'action du tambour et dé-pelucher l'article.
• NE seçez PAS des oreillers à base de capoc ou de mousse dans le sèche-linge. Servez-vous du programme Air Fluff (A froid). |
| Plastiques (rideaux de douche, bâches, etc.) | • Sélectionnez le programme Air Fluff (A froid) ou Time Dry (Temps de séchage) et la température Low (Basse) ou Extra Low (Très basse), en fonction des symboles figurant sur l'étiquette. |
ARTICLES A NE PAS SECHER DANS LE SECHE-LINGE :
- Articles en fibre de verre (rideaux, tentures, etc.).
- Lainages, sauf indication contraire sur l'étiquette.
- Articles improugnés d'huile végétale ou alimentaire.
28_Conseils d'entretien du linge
dépannage
VÉRIFIEZ LES POINTS SUIVANTS SI VÔTURE SÉCHE-LINGE...
| PROBLEM | SOLUTION |
| Ne fonctionne pas correctement. | • Assurez-vous que le hublot est bien fermé.
• Vérifie que le cordon d'alimentation est branché sur une prise électrique opérationnelle.
• Vérifie le disjoncteur et les fusibles de votre domicile.
• Appuyez de nouveau sur le bouton Start/Pause (Démarriage/Pause) en cas d'ouverture du hublot en cours de programme. |
| Ne chauffe pas. | • Vérifie le disjoncteur et les fusibles de votre domicile.
• Sélectionnez une autre température que Air Fluff (A froid).
• Sur un sèche-linge à gaz, vérifie que l'alimentation en gaz est ouverte.
• Nettoyez le filtré à peluches et le conduit d'évacuation.
• Le sèche-linge est peut-être en phase de refroidissement du programme. |
| Ne sèche pas. | • Vérifie tous les points susmentionnés, plus...
• Vérifie que la hotte extérieure peut s'ouvoir et se fermer sans problème.
• Vérifie que des peluches ne se sont pas accumulées dans le système d'évacuation. Le conduit doit être inspecté et nettoyé une fois par an.
• Utilisez un conduit d'évacuation métallique rigide de 10,2 cm.
• Evitez de surcharger le tambour 1 charge de linge lavé = 1 charge de linge à sécher.
• Triez les articles : légers d'un côté, écais de l'autre.
• Il est parfois nécessaire de repositionner dans le sèche-linge les articles volumineux, comme les couvertures ou les couettes, pour assurer un séchage homogène.
• Vérifie que le lave-linge essore correctement le linge pour évacuer la quantité d'eau adéquate.
• La charge de linge est peut-être insuffisante pour que l'action du tambour soit efficace. Ajoutez quelques serviettes. |
| Fait du bruit. | • Vérifie le linge à la recherche de pieces de monnaie, de boutons décousus, de clous, etc. Retirez aussiôt ces objets.
• Il est normal d'entendre la mise en marche et l'arrêt du robinet de gaz du sèche-linge (le cas échéant) ou du système de chauffage, tout au long du programme de séchage.
• Vérifie que le sèche-linge est correctement surélevé, comme indiquédans les instructions d'installation.
• Il est normal que le sèche-linge émette un « bourdonnement », du fait de la grande vitesse de déplacement de l'air à travers le tambour du sèche-linge et le système d'évacuation. |
dépannage
| PROBLEME | SOLUTION |
| Ne s'est che pas le linge uniformément. | • Les Coutures, les poches et les autres zones épaissées peuvent ne pas secher complètement alors que le reste du linge a atteint le niveau de séchage sélectionné. Cette situation est normale. Sélectionnez le programme Very Dry (Très sec), au besoin.
• Si vous s'est chez un article épais avec une charge de textile léger, par exemple une serviette de toilette avec des draps, il est possible que l'article ne soit pas complètement sec lorsque le reste du linge atteint le niveau de séchage souhaité. Triez les articles, légers d'un côté, épais de l'autre, pour obtenir des résultats de séchage homogènes. |
| Dégage une odeur. | • Les odeurs menagères (peinture, vernis, détachant, etc.) peuvent entrer dans le sèche-linge via l'air ambient de la piece. Cette situation est normale puisque le sèche-linge aspire l'air de la piece, le chauffe, l'introduit dans le tambour, puis l'éjecte à l'extérieur.
• Lorsque ces odeurs persistent dans l'air, aéréz longuement la piece avant d'utiliser le sèche-linge. |
| S'arrête avant que le linge ne soit sec. | • Il n'y a pas assez de linge dans le sèche-linge. Ajoutez du linge ou quelques serviettes et reliancez le programme.
• Il y a trop de linge dans le sèche-linge. Retirez du linge et reliancez le sèche-linge. |
| Les vêtements sont pelucheurs. | • Assurez-vous que le filtre est propre avant chaque cycle. Sur les charges produitant beaucoup de peluches, il peut être nécessaire de nettoyer le filtre en cours de cycle.
• Certains tissus produits une grande quantité de peluches (par exemple, les serviettes en coton). Ces articles doivent être séchéés séparément des tissus qui attrent particulièrement les peluches ( comme un pantalon en velours)
• Si la quantité de linge lavé est trop importante, séparez la charge en deux pour le séchage.
• Vérifie soignement les poches de vêtement avant le lavage et le séchage. |
| Les vêtements sont encore friossés après le programme Wrinkle-Care. | • Chargez entre 1 et 4 articles pour plus d'efficacité.
• Chargez moins de vêtements et de préférence des articles similaires. |
| Les vêtements gardent une odeur après le programme Refresh. | • Les tissus représentant une odeur forte doivent être lavés selon un cycle normal. |
| De l'eau coule de la buse au démarrage du programme Steam. | • Il s'agit de la condensation de la vapeur. Ce phénomène s'arrête tout seul en peu de temps. |
| L'eau vaporisée est invisible lors du programme Steam. | • Il est difficile de voir les minuscules gouttes d'eau vaporisées lorsque le hublot est fermé. |
CODES SYSTÉME
Des codes système s'affichent parfois pour vous permettre de mistrés comprehère le problème rencontres par le sèche-linge.
| AFFICHAGE DE L'ERREUR | AFFICHAGE DE LA SOLUTION |
| Erreur:Problème avec le capteur de température. | Solution 1/2Essayez de redémarrer le cycle.Si le problème | Solution 2/2persiste,appelez le service de dépannage. | |
| Erreur:La porté est ouverte. | Solution 1/2Fermer la porte et puis redémarrez.Si le problème | Solution 2/2persiste,appelez pour service de dépannage. | |
| Erreur:Problème de détention de l'ouverture de la porte de chargement. | Solution 1/2Essayez de redémarrer le cycle.Si le problème | Solution 2/2persiste,appelez le service de dépannage. | |
| Erreur:Un bouton est appuyer ou coincide continuellement. | Solution 1/3Vérifiez qu'un bouton n'est PAS coincé ni appuyé de façon | |
| Solution 2/3Continuelle.Essayez de redémarrer le cycle.Si le problème | Solution 3/3persiste,appelez le service de dépannage. | |
| Erreur:Limits de temps dépassée. | SolutionAppellez le service de dépannage. | |
| Erreur:Surchauffé. | SolutionAppellez le service de dépannage. | |
| Erreur:Problème de contrôle électronique. | Solution1/2Essayez de redémarrer le cycle.Si le problème | Solution 2/2persiste,appelez le service de dépannage. | |
| Erreur:Coupure de courant. | Solution 1/2Essayez de redémarrer le cycle.Si le problème | Solution 2/2persiste,appelez le service de dépannage. | |
Pour tout autre code non répertorié ici, appelez le 1-800-726-7864 (1-800-SAMSUNG)
annexe
TABLEAU DES SYMBOLES TEXTILES
Les symboles suivants fournissant des conseils d'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent les symboles de lavage, de blanchiment, de séchage, de repassage et de nettoyage à sec, le cas échéant. L'utilisation de symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Respectez ces symboles textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage.
| Lavage | Instructions spéciales | Blanchiment |
| Normal | ☐ | Séchage en suspension | | Ne pas laver |
| Infroissable / Anti-froissage | III | Séchage sans essorage | | Ne pas tordre |
| Lavage délicat | - | Séchage à plat | | Pas de blanchiment |
| Lavage à la main | Température | | Pas de séchage machine |
| Température de l'eau** | ☐ | Elevée | | Pas de vapeur |
| ··· | Chaud | ☐ | Moyenne | | Pas de repassage |
| ··· | Tiège | ☐ | Basse | Nettoyage à sec |
| · | Froid | ○ | Toutes températures | ○ | Nettoyage à sec autorisé |
| Blanchiment | ● | Ni air, ni chaleur | | Pas de nettoyage à sec |
| Blanchiment (tout type, au besoin) | Température fer ou vapeur | | Séchage en suspension |
| Blanchiment sans chloré (non décolorant) Blanchiment (au besoin) | ☐ | Elevée | | Séchage sans essorage |
| Programme de séchage machine | ☐ | Moyenne | | Séchage à plat |
| Normal | ☐ | Basse | | |
| Infroissable / Anti-froissage | | | | |
| Délicat | | | | |
** Les symboles par point représentent la température appropriée de l'eau de lavage pour divers articles. Les plages de températures sont les suivantes : Chaud (41 à 52 °C), Tiège (29 à 41 °C) et Froid (16 à 29 °C). La température de l'eau de lavage doit être d'au moins 16 °C pour activer la dessive et obtenir un lavage efficace.
PROTECTION DE L'ENVIRONNEMENT
Cet apparéil a été fabriqué à partir de matérielaux recyclables. Si vous decide de le jeter, veillez respecter les normes locales en matière de mise au rebut. Coupez le cordon d'alimentation de façon à ce que l' apparéil ne puisse pas été raccordé à une source électrique. Démontez le hublot afin que des animaux et des enfants ne se retrouvent pas piégés à l'intérieur de l' apparéil.
Cet apparéil est conforme à la norme UL2158.
CHARACTERISTIQUES TECHNIQUES
| TYPE | SECHE-LINGE A CHARGEMENT FRONTAL |
| DIMENSIONS | Légende | Centimètres | Légende | Centimètres |
| A. Hauteur | 39" (99.1) | C. Profondeur, hublot ouvert à 90° | 49" (124.5) |
| B. Largeur | 27" (68.6) | D. Profondeur | 30.25" (77.0) |
| POIDS | 55,16 kg |
| PUISSANCE DE CHAUFFE | 5 300 W |
| CONSOMMATION | A FROID | 268 W |
| CHAUFFAGE | 5 445 W |
TABLEAU DES PROGRAMMES
| Programme | Valeur par défaut | Séchage | Refroidissement | Anti-froissage |
| Température | Niveau de séchage | Durée | Durée | Durée | Durée |
| Détecteur de séchage | Normal | Elevée (Moyenne) | Séchage normal | 44 min. | 39 min. | 5 min. | 90 min. |
| Epais | Elevée (Aucun changement) | Séchage normal | 60 min. | 55 min. | 5 min. | 90 min. |
| Serviettes | Elevée (Moyenne) | Séchage normal | 52 min. | 47 min. | 5 min. | 90 min. |
| Infroissable | Moyenne (Aucun changement) | Séchage normal | 34 min. | 24 min. | 10 min. | 90 min. |
| Délicat | Basse (Aucun changement) | Séchage normal | 29 min. | 24 min. | 5 min. | 90 min. |
| Stérisation | Elevée (Aucun changement) | Très sec | 60 min. | 55 min. | 5 min. | 90 min. |
| Séchage manuel | Temps de séchage | Elevée | - | 40 min. | 35 min. | 5 min. | 90 min. |
| A froid | Aucun changement | - | 20 min. | - | 20 min. | 90 min. |
| Séchage rapide | Elevée | - | 30 min. | 25 min. | 5 min. | 90 min. |
| Cycles vapeur | Rafraîchir | Elevée (Aucun changement) | - | 15 min. | 14 min. | 1 min. | 90 min. |
| Anti-froissage | Moyenne (Aucun changement) | - | 20 min. | 27 min. | 3 min. | 90 min. |
garantie
SECHE-LINGE SAMSUNG
GARANTIE LIMITEE A L'ACHETEUR INITIAL
Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS CANADA, INC. (SAMSUNG) et livre neuf, dans son emballage d'origine à l'acheteur initial, est garantie par SAMSUNG contre tout défaut de fabrication relatif aux matériaux et à la qualité d'exécution, pour une période de garantie limitée de :
Un (1) an (pièces et main d'oeuvre)
Cette garantie limite prend effet à la date originale d'achat. Elle ne s'aquise qu'aux produits achetés et utilisés aux Canada.
Pour bénéficier de la garantie en cas de problème, l'acheteur doit contacter SAMSUNG afin de déterminer précisé le problème et connaître les procédures de maintenance.
Les opérations de maintenance sous garantie ne peuvent être réalisées que par un centre de service agréé SAMSUNG.
La facture d'achat datée originale doit être représentée sur demande comme preuve d'achat à SAMSUNG ou au centre de service agréée SAMSUNG.
SAMSUNG s'engage à assurer un service de réparation gratuite à domicile pendant la période de garantie.
Ce service est soumis à disponibilité sur le territoire Canada.
Le service de réparation à domicile n'est pas disponible dans toutes les zones géographiques.
Pour bénéficier du service de réparation à domicile, le produit doit se couver dans un endroit dégagé et accessible au technicien.
Si ce service n'est pas disponible, SAMSUNG peut désir de prendre à sa charge le transport aller/retour du produit vers un centre de service agréé.
SAMSUNG s'engage à réparer, remplaçer ou rembourse le produit, selon sa convenance, et gratuitemment comme stipulé ci-après, avec des pieces ou produits neufs ou reconditionnés s'il s'avéré défectueux, au cours de la période de garantie limitee specifiée ci-dessus.
Tous les produits ou pieces remplacés deviennent la propriété de SAMSUNG et doivent être renvoyés à SAMSUNG.
Les pieces de rechange et les produits sont couverts pour la période restante de garantie ou quatre-vingt-dix (90) jours, si la période de garantie est inférieure à 90 jours.
La garantie limite couvre les defauts de fabrication relatifs aux materiaux et a la qualite d'execution survenus dans le cadre d'une utilisation normale et non commerciale du produit et ne s'applique pas aux conditions suivantes : degats survenus lors de I'expedition, de la livraison et de I'installation ; applications et utilisations incorrectes du produit ; produits ou numeros de série alterés ; degats esthetiques ou de finition exterieure ; accidents, abus, négligence, degats occasionnés par le feu, l'eau, la foudre ou toute autre catastrophe naturelle ; utilisation de produits, d'equipements, de systèmes, d'utilitaires, de services, de pieces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de cables externes ou de connecteurs non fournis ou agreeés par SAMSUNG et entrainant des dommages ou des problèmes de maintenance au niveau du produit ; tension de ligne exterieure incorrecte et variations ou augmentations de tension ; réglages effectuels par le client et non-respect des instructions d'utilisation ou de nettoyage, d'entretien et environnementales couvertes, telles que specifiées dans le manuel d'utilisation ; retrait et réinstallation du produit ; problèmes causés par des nuisibles.
Cette garantie limite ne couvre pas les problemes resultant d'un courant, d'une tension ou d'une alimentation electrique incorrect(e), ainsi que d'ampoules electriques, de fusibles ou de cablage inappropriés. Elle ne couvre pas non plus le coût des appels au service d'assistance pour obtenir des instructions ou la réparation des erreurs d'installation.
SAMSUNG ne garantit pas un fonctionnement ininterrompu ou sans erreur du produit.
garantie
EXCEPTE EN CAS DE MENTION CONTRAIRE DANS LE PRESENT MANUEL, CE PRODUIT N'EST COUVERT PAR AUCUNE GARANTIE EXPRESSE OU IMPLICITE ET SAMSUNG REFUSE Toute GARANTIE Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE VALEUR MARCHANDE ET D'ADEQUATION A UNE UTILISATION SPECIFIQUE. SAMSUNG N'EST LIE PAR AUCUNE GARANTIE AUTRE RELATIVE AU PRESENT PRODUIT, QU'ELLE SOIT FOURNIE PAR UNE PERSONNE, UNE ENTREPRISE OU UNE ORGANISATION.
SAMSUNG NE SAURAIT ETRE TENU POUR RESPONSABLE EN CAS DE PERTE DE REVENUS OU DE BENEFICES, DE DEFAULT DE REALISATION D'ECONOMIES OU AUTRES GAINS, OU DE DOMMAGES SPECIAUX, ACCIDENTELS OU INDIRECTS RESULTANT D'UNE BONNE OU MAUVAISE UTILISATION DU PRODUIT OU D'UNE INCAPACITE A L'UTILISER, EN DEPIT DE LA THEorie JURIDIQUE SUR LAQUILLE SE BASE LA PLAINTE, MEME SI SAMSUNG A ET E AVERTI DE LA POSSIBILITE DE TELS DOMMAGES. TOUT RECOUVREMENT CONTRE SAMSUNG, DE QUELQUE TYPE QUE CE SOIT, NE SAURAIT DEPASSER LE MONTANT D'ACHAT DU PRODUIT VENDU PAR SAMSUNG ET CAUSE DU PRESUME DOMMAGE.
SANS LIMITATION DE CE QUI PRECEDE, L'ACHETEUR ASSUME TOUS LES RISQUES ET RESPONSABILITES POUR LA PERTE, LES DOMMAGES OU LE PREJUDICE OCCASIONNES A L'ACHETEUR ET AUX BIENS DE L'ACHETEUR ET A DES TIERS ET A LEURS BIENS, EN CONSEQUENCE DE L'UTILISATION, NORMALE OU ABUSIVE, OU DE L'INCAPACITE A UTILISER CE PRODUIT. CETTE GARANTIE LIMITEE NE SAURAIT S'ETENDRE A PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DE CE PRODUIT. ELLE EST NON CESSIBLE ET CONSTITUE VOTRE RECOURS EXCLUSIF.
Certaines provinces n'autorisent pas les limitations de durée de garantie implicite, ou l'exclusion ou la limitation des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions reprises ci-dessus ne s'appliquent pas à vous. La présente garantie vous octroie des droits spécifiques, ainsi que d'autres variant d'une province à une autre.
Pour entrer en relation avec le service garantie, contactez SAMSUNG à :
SAMSUNG ELECTRONICS CANADA INC., CUSTOMER SERVICE 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
1-800-SAMSUNG(726-7864)
www.samsung.com/ca
mémo
SAMSUNG
DES QUESTIONS OU DES COMMENTAIRES ?
| Pays | APPELEZ LE | OU RENDEZ-VOUS SUR LE SITE |
| CANADA | 1-800-SAMSUNG(726-7864) | www.samsung.com/ca |
N° code DC68-02555B-05 CFR
