BQ1D4W213 - Four encastrable SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Marque	Samsung
Modèle	BQ1D4W213
Type de produit	Four encastrable
Fonctions disponibles	Cuisson traditionnelle, Cuisson par convection, Chaleur par le haut + convection, Chaleur par le bas + convection, Petit gril, Grand gril
Modes de cuisson	Mode unique, Cuisson double (supérieure et inférieure indépendantes)
Programmes automatiques	15 programmes de cuisson automatique (pizza, frites, viandes, pâtisseries, etc.)
Type de nettoyage	Nettoyage vapeur, nettoyage manuel, surface émaillée catalytique (en option)
Accessoires fournis	Grande grille, petite grille, lèchefrite, plaque à pâtisserie, plaque séparatrice, broche (en option)
Éclairage	Éclairage intérieur avec commande à plusieurs niveaux (supérieur/inférieur)
Verrouillage	Fonction verrouillage pour sécurité enfants
Porte amovible	Porte démontable avec vitres amovibles pour nettoyage
Glissières latérales	Glissières latérales amovibles (en option)
Alimentation électrique	230 V / 50 Hz, puissance totale environ 2 500 W (estimation)
Capacité	Environ 70 L (estimation standard)
Dimensions hors tout (L x H x P)	Environ 595 x 595 x 570 mm (estimation standard)
Poids net	Environ 35 kg (estimation standard)
Installation	Installation par un électricien qualifié, respect des distances minimales
Sécurité	Arrêt de sécurité, protection contre les surchauffes, verrouillage enfant

FOIRE AUX QUESTIONS - BQ1D4W213 SAMSUNG

Comment régler l'horloge du four ?

Appuyez sur la touche Horloge. Les heures clignotent, tournez le bouton de sélection pour régler l'heure. Appuyez à nouveau sur Horloge pour passer aux minutes, puis validez.

Comment utiliser le mode de cuisson double ?

Insérez la plaque séparatrice au niveau 3. Sélectionnez le mode double, puis réglez indépendamment la fonction et la température des compartiments supérieur et inférieur à l'aide des touches correspondantes.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est allumé, que l'horloge est réglée et que les fusibles/disjoncteurs sont en état. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le four avec la fonction vapeur ?

Retirez tous les accessoires, versez 400 ml d'eau dans le fond du four, fermez la porte, sélectionnez le programme vapeur. Une fois terminé, essuyez l'intérieur avec un chiffon doux. Attention : l'eau est très chaude.

Comment démonter la porte pour la nettoyer ?

Ouvrez la porte, basculez les fixations des charnières vers l'extérieur, puis soulevez la porte à environ 70° et tirez-la vers vous. Pour les vitres, retirez les vis latérales et sortez les vitres une par une.

Quels accessoires sont livrés avec le four ?

Le four est livré avec une grande grille, une petite grille, une lèchefrite, une plaque à pâtisserie et une plaque séparatrice. La broche et les glissières télescopiques sont en option.

Comment activer le verrouillage enfant ?

Appuyez sur la touche Verrouillage pendant 3 secondes. L'icône de verrou s'affiche. Pour désactiver, répétez la même action.

Que signifie le code d'erreur '5E' ?

Ce code indique qu'une touche a été actionnée pendant plus de 10 secondes. Contactez le service d'assistance SAMSUNG local.

Comment régler le temps de cuisson et la fin de cuisson ?

Appuyez sur Temps de cuisson, réglez la durée, puis validez. Pour la fin de cuisson, appuyez sur Fin de cuisson, réglez l'heure souhaitée et validez.

Comment remplacer une ampoule du four ?

Éteignez et débranchez le four. Tournez le cache en verre dans le sens inverse des aiguilles d'une montre. Remplacez l'ampoule par une ampoule spécial four de 25 W/230 V résistant à 300°C. Remontez le cache.

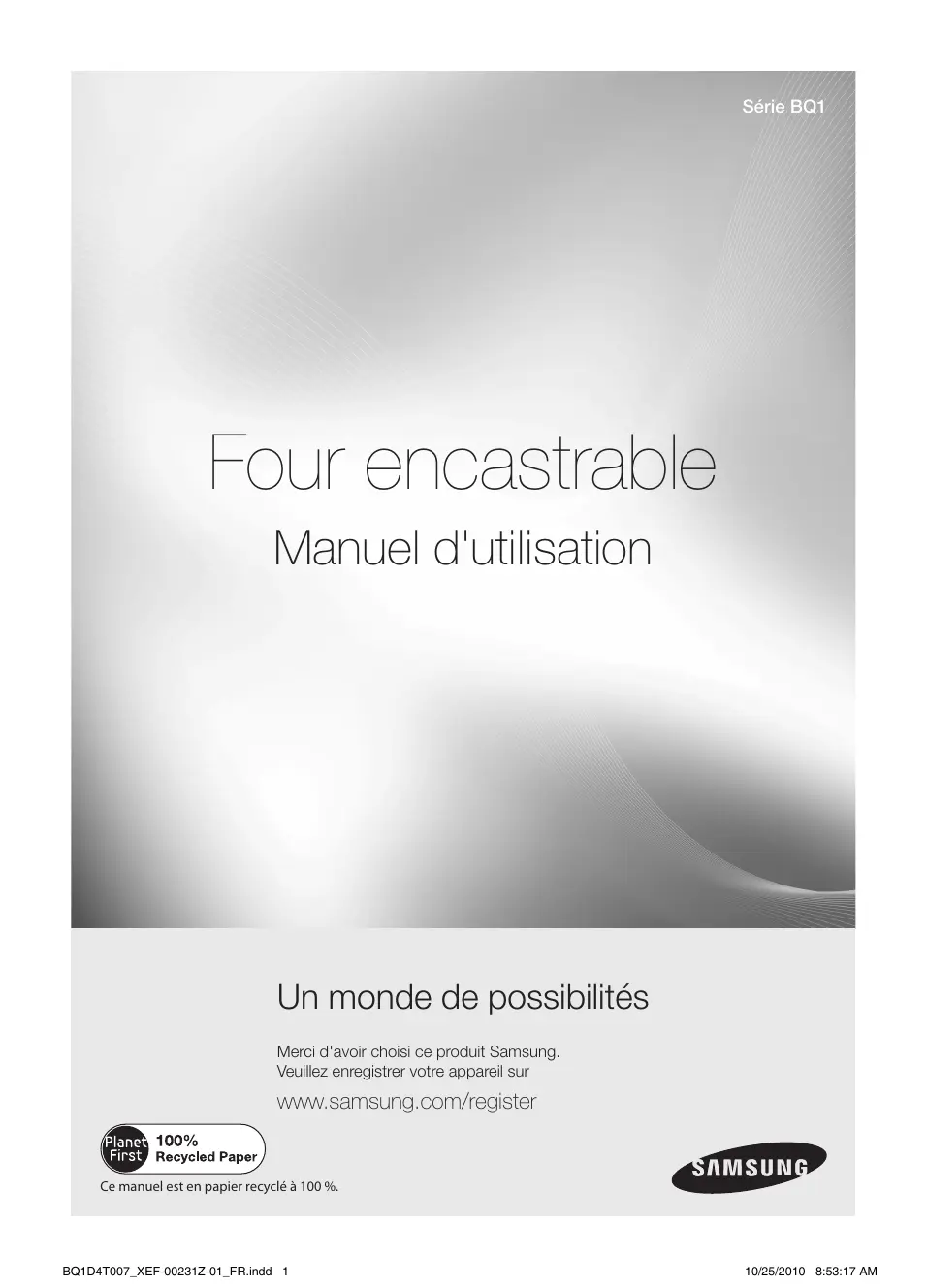

MODE D'EMPLOI BQ1D4W213 SAMSUNG

Manuel d'utilisation

Un monde de possibilités

Merci d'avoir besoine ce produit Samsung.

Veuillez enregistrer votre apparéil sur

www.samsung.com/register

100%

Recycled Paper

Ce manuel est en papier recyclé à 100% .

SAMSUNG

utilisation de ce manuel

Merci d'avoir besoin un four encastrable SAMSUNG.

Ce manuel d'utilisation contient d'importantes informations relatives à la sécurité ainsi que les instructions de fonctionnement et d'entretien de l'appareil.

Veuillez le litre très attentivement avant d'utiliser votre four et conservez-le précieusement en vue d'une consultation ultérieure.

Ce manuel d'utilisation comporte les symboles suivants :

AVERTISSEMENT ou ATTENTION

Important

Remarque

consignes de sécurité

L'installation de ce four doit être effectue une uniquement par un électricien qualifié. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur.

SECURITE ÉLECTRIQUE

Si le four a ete endommagé pendant le transport, ne le branchez pas.
- Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié.
- En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner.
- Toute réparation doit être effectue uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si vous four nécessite une réparation, contactez un service après-vente SAMSUNG ou votre revendeur.
- Si le cordon d'alimentation est défectueux, il doit être remplace par un composant ou un cable spécial disponible chez votre fabricant ou un réparateur/agree.
- Ne laissez aucun fil ni aucun cable électrique entre en contact avec le four.
- Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un fusible homologué. N'utilise jamais d'adaptateur multiprise ou de rallonge.
- La plaque signalétique est située sur le côte droit de la porte.
- Il convient demettre l'appareil hors tension lorsquelui-ci est en cours de réparation ou de nettoyage.
- Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four.
- Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) inexplémentées ou dont les capacités physiques, sensorielles ou mentalles sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.

AVERTISSEMENT : les parties accessibles peuvent devenir très chaudes pendant l'utilisation. Les enfants en bas âge doivent être tenus à l'écart de l'appareil afin d'éviter toute brûlle.

AVERTISSEMENT : Pour éviter tout risque de chic électrique, mettez l'appareil hors tension avant de procéder au remplacement de la lampe. Pendant le fonctionnement du four, les surfaces internes deviennent très chaudes.

2/utilisation de ce manuel

SECURITE PENDANT LE FONCTIONNEMENT DE L'APPAREIL

• Ce four est réservé à la cuisson d'aliments dans le cadre d'un usage domestique uniquement.
• Pendant le fonctionnement du four, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touche jamais les éléments chauffants ni les surfaces internes du four avant qu'ils n'aient eu le temps de refroidir.
• Ne rangez jamais de matérieliaux inflammables dans le four.
• Les surfaces du four deviennent chaudes lorsque l'appareil fonctionne à une température elevée de façon prolongée.
• Pendant la cuisson, soyez prudent en ouvrant la porte du four car l'air chaud et la vapeur s'en échappentrapidement.
• Lorsque vous cuisine des plats à base d'alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s'enflammer.
• Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur).
• Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchent pas.
• Pour la cuisson d'aliments surgelés (ex.: pizzas), il convient d'utiliser la grande grille. En effet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer.
• Ne versez pas d'eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquérait d'être endommagée.
• La porte du four doit être fermée pendant la cuisson des aliments.
• Soyez prudent lorsque vous ouvre la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrémement chaude.
• Ne recouvre pas le fond du four de papier aluminium et n'y déposze aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émailées risquent d'être endommagées et vos aliments peuvent de ne pas cuire convenablement.
• Le jus des fruits peut laisser des traces indélébiles sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite.
• Ne posez pas d'ustensiles sur la porte du four lorsque celle-ci est ouverte.
  Pour une utilisation en toute sécurité, les jeunes enfants et les personnes infirmes souhaitant utiliser l'appareil doivent être aidés d'un adulte responsable.
• Les jeunes enfants ne doivent pas utiliser l'appareil sans la surveillance d'unadulte.
• Les petites quantités d'aliments nécessitent un temps de cuisson ou de chauffe plus court. Si vous programmez un temps de cuisson normal pour ces aliments, ils sont susceptibles de surchauffer et de brûler.

CONSIGNES DE TRAITEMENT DES DÉCHETS

Élimination du matériel d'emballage

• Le matériel utilisé pour emballer cet apparéil est recyclable.
• Jetez le matériel d'emballage dans les conteneurs municipaux prévus à cet effet.

Mise au rebut de vos apparéils usagés

Avant de vous débarrasser de vos apparèils usages, veillez à lesmettre totalement hors service afin d'éviter tout danger.

Pour cela, débranchez l'appareil de l'alimentation secteur et retirez la prise male.

En jétant vos apparèils usages de façon appropriée, vous contribuez à la protection de l'environnement.

L'appareil ne doit pas etre jete avec les ordures menagères.
Pour connaître les dates de ramassage et les sites de traitement des ordures menagères, renseignez-vous auprès du service de voirie de votre municipalité ou auprès de votre mairie.

Façade

La façade du four est disponible dans différentes matières et couleurs : acier inoxydable, blanc, noir et verre. Par souci de qualité, l'apparace peut être différente.

accessoires

Votre nouveau four Samsung est livré avec de nombreux accessoires qui s'avéreront très utiles lors de la préparation des différents plats. Les accessoires comptent notamment une plaque séparatrice pour le mode de cuisson double, des plaques, des grilles et une broche.

ATTENTION : Veillez à insérer correctement l'accessoire dans les glissières laterales prévues à cet effet. Laissez un espace d'au moins 2 cm entre le fond du four et le bord de la plaque afin d'éviter d'endommager l'émail.

Plaque séparatrice

Utilisez la plaque séparatrice avec le mode de cuisson double. Elle permet de séparer la partie supérieure et la partie inférieure du four et doit être insérée au niveau 3.

Petite grille (en option)

La petite grille peut être utilisé pour faire griller et rotir les alimentés. Vous pouvez l'associer à la léchefrite afin d'éviter que les liquides ne tombent sur le fond du four.

Grande grille

La grande grille peut être utilisé pour faire griller et rôtir les aliments. Elle peut servir de support aux cocottes et plats allant au four.

4 Commands du four

Ilechefrite

La lèchefrite (creuse) peut être utilisée pour le rotissage. Elle peut être associée à la petite grille afin d'éviter que les liquides ne tombent sur le fond du four.

Plaque à pâtisserie

La plaque à pâtisserie (plate) peut être utilisée pour la préparation de gâteaux, de cookies et d'autres pâtisseries.

Broche (en option)

La broche peut être utilisé pour faire rôtir de la volaille (ex : poulet). La broche ne peut être utilisé qu'en mode unique au niveau 3, car elle doit être fixée à un adaptateur sur la paroi arrière. Retirez la poignée noire pour la cuisson.

Broche de rôtissoire et brochette (en option)

Utilisation :

• Placez la lèchefrite (sans la grille) au niveau 1 pour recueiller le jus de cuisson ou sur la partie inférieure du four si le morceau de viande à rôtir est trop volumineux.
• Faites glisser l'une des fourches sur le tournebroche. Placez le morceau de viande à rôtir sur le tournebroche.
• Vous pouvez placer des pommes de terre et des légumes précuits sur les bords de la lèchefrite afin qu'ils rôt issent en même temps que la viande.
• Placez le support sur le niveau central et dirigez la partie en « V » vers l'avant du four.
• Vissez la poignée sur l'extrémité arrondie de la broche afin de faciliter l'insertion de la broche.
• Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche penètre dans le mécanisme de rotation situé à l'arrière du four. L'extrémité arrondie de la broche doit reposer sur la partie en « V » du support (la broche est dotée de deux oreilles devant être situées le plus pres possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles seront également à fixer la poignée).
• Dévissez la poignée avant de lancer la cuisson. Une fois la cuisson terminée, revissez la poignée afin de retarder la broche plus facilement du support.

Rainure de guidage téléscopique (en option)

• Pour insérer les accessoires, faites tout d'abord glisser les guides téléscopiques au niveau souhaité.
• Placez la plaque ou la grille sur les guides et poussez-la complètement dans le four.

Fermez la porte du four uniquement après avoir complètement inséré les guides téléscopiques.

Conformément à la norme EN 60350

Faire cuire de la pate crue

Les types de cuisson recommendés sont valables four préchauffé.

Type d'aliment	Plat et remarques	Niveau de la grille	Mode de cuisson	Temp. (°C)	Temps de cuisson (min.)
Petit gâteau	Plaque à pâtisserie	3	Cuisson traditionnelle	160-180	15-25
	Lèchefrite + Plaque à pâtisserie	1 + 4	Cuisson par convection	150-170	20-30
Génoise	Moule à gâteau sur la grande grille (à revêtement noir, ø 26 cm)	2	Cuisson traditionnelle	160-180	20-30
Tarte aux pommes	Grande grille + plaque à pâtisserie + 2 mouses à gâteau à fond amovible (revêtement noir, ø 20 cm)	1 + 3	Cuisson par convection	170-190	80-100
	Grande grille + 2 mouses à gâteau à fond amovible (revêtement noir, ø 20 cm)	1 placé en diagonale	Cuisson traditionnelle	170-190	70-80

Faire griller

Faites préchauffer le four pendant 5 minutes en réglant le mode Grand gril sur Maxi.

Type d'aliment	Plat et remarques	Niveau de la grille	Mode de cuisson	Temp. (°C)	Temps de cuisson (min.)
Toasts de pain blanc	Grande grille	5	Grand grill	Maxi.	1er côte : 1-2 2e côte : 1-1½
Hamburgers	Petite grille + l'échérite (pour récapucérer leségouttures)	4/3	Grand grill	Maxi.	1er côte : 7-10 2e côte : 6-9

fonctions

Ce four propose six fonctions différentes. En fonction du mode utilisé, cisson double ou cisson unique, vous peuvent désirier parmi les fonctions suivantes :

Cuisson traditionnelle

La chaleur est generée au moyen des systèmes de chauffe supérieur et inférieur.
Cette fonction est adaptée à la cuisson et au rotissage traditionnels de presque tous les types de plats.
Température recommendée: 200 °C

Cuisson par convection

La chaleur généree par la convection est repartie uniformement dans le four au
moyen des ventilateurs. Cette fonction est specialement adaptee a la cuisson
des plats surgelés et des pates crues.
Tempereure recommandede: 170^

6_essais de plats

Chaleurur par le haut + convection La chaleur généree par le système de chauffe supérieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée au rôtissage des aliments, comme la viande. Température recommendée : 190 °C

Chaleurur par le bas + Convection La chaleur généree par le système de chauffe inférieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. cette fonction est spécialement adaptée à la cuisson des pizzas, des pains et des gâteaux. Température recommendée : 190 °C

Petit gril La chaleur est généree par le petit grill. Cette fonction est spécialement adaptée à la cuisson des petits plats nécessitant moins de chaleur comme le poisson ou les baguettes garnies. Température recommendée : 240 °C

Grand gril La chaleur est généree par le grand grill. Cette fonction est spécialement adaptée à la cuisson des plats recouverts de pâte crue (ex. : lasagnes) et les grillades. Température recommendée : 240 °C

mode unique

En mode unique, le four fonctionne comme un four traditionnel. Utilisez ce mode pour les quantités plus importantes ou si vous souhaitez utiliser un accessoire spécial comme le porte broche. En mode unique, vous pouvez utiliser toutes les fonctions du four.

Selectionnez le mode unique | 01

Retirez la plaque séparatrice du four pour utiliser le mode Unique.

En mode Unique, toutes les fonctions du four sont disponibles.

MODE UNIQUE

Toutes les fonctions sont disponibles en mode unique.
Le mode unique permet une utilisation traditionnelle du four.

Réglez la fonction | 02

Appuyez sur la touche Fonction. L'icone de la fonction clignote.

Tournez le bouton de sélection et sélectionnez le réglage souhaité.

03 | Réglage de la température

Appuyez sur la touche Température, l'icone correspondante clignote.

cuisson double

Ce four est équipé de la fonction de cuisson double. Cette fonction permet de préparer deux plats différents en même temps en utilisant deux températures différentes dans la partie supérieure et la partie inférieure du four. Vous pouvez également désirir de cuire les alimentés dans la partie supérieure ou la partie inférieure du four, ce qui constitue une économie de temps et d'énergie.

Sélectionnez le mode de cuisson double | 01

Insérez la plaque séparatrice au niveau 3 pour utiliser lauisson double.

Selon le mode de cuisson double sélectionné, vous pouvez utiliser l'une des fonctions suivantes :

MODE SUPérieUR	Convection | Chaleur par le haut + Convection | Grand gril Le mode supérieur permet une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.
CUISSON DOUBLE	Fonction supérieur et inférieure dans l'une ou l'autre partie du four La cuisson double permet de cuire deux plats en même temps à l'aide de fonctions et de réglages de température différents.
MODE INFÉRIEUR	Convection | Chaleur par le bas + Convection Le mode supérieur permit une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.

REMARQUE: Suivez les étapes 03/04 pour le mode supérieur et les étapes 06/07 pour le mode inférieur. Sélectionné le bouton supérieur ou inférieur du mode double.

Réglage du compartment | 02

Appuyez sur le bouton supérieur de la cuisson double. L'icone du compartment clignote.

Réglage de la température supérieure | 04

Appuyez sur la touche Température. L'icone de la température supérieure clignote.

Réglage de la fonction inférieure | 06

Appuyez sur la touche Fonction. L'icone de la fonction inférieure clignote.

03 | Réglage de la fonction supérieure

Appuyez sur le bouton Fonction. L'icone de la fonction supérieure clignote.

Tournez le bouton de sélection et sélectionnez le réglage souhaïte.

05 | Sélection du compartment

Appuyez sur le bouton inférieur de la cuisson double. L'icone du compartment clignote.

07 Réglage de la température inférieure

Appuyez sur la touche

Température. L'icone de la température inférieure clignote.

8_cuisson double

Le mode de cuisson double permet d'utiliser différents réglages pour la partie supérieure et la partie inférieure du four (fin de cuisson, temps de cuisson, réglages de température et d'alarme). Pour appliquer ou modifier les réglages de l'une ou l'autre partie du four, appuyez sur la touche :

partie supérieure

partie inférieure

Pour appliquer ou modifier des réglages dans le mode de cuisson double, Sélectionnéz le compartment.

L'heure de départ différé (heure de fin de cuisson et temps de cuisson) n'est pas régée en mode de cuisson double.

RéGLAGE DU TEMPS DE CUISSON

0:00

Réglage du temps de cuisson | 01

Appuyez sur la touche Temps de cuisson. L'icone du temps de cuisson clignote.

EN OPTION | AJOUT DE LA FIN DE CUISSON

12:00

Réglage de la fin de cuisson | 03

Appuyez sur le bouton Finde cuisson.L'icone d'arrêtclignote.

Tournez le bouton de sélection et sélectionné le réglage souhaïte.

1:30 1

02 | Confirmation du temps de cuisson

Appuyez à nouveau sur la touche Temps de cuisson ou patientez 4 à 5 secondes.

14:15

04 | Confirmation de la fin de cuisson

Appuyez à nouveau sur le bouton Fin de cuisson ou patientez 3 secondes.

RéGLAGE DE L'HEURE DE FIN DE CUISSON

12:00

Réglage de la fin de cuisson | 01

Appuyez sur le bouton Finde cuisson.L'icone d'arrêtclignote.

13:45

02 | Confirmation de la fin de cuisson

Appuyez à nouveau sur le bouton Fin de cuisson ou patientez 3 secondes.

EN OPTION | AJOUT D'UN TEMPS DE CUISSON

0:00 1

Réglage du temps de cuisson | 03

Tournez le bouton de sélection et réglez l'heure souhaïée.

045 H

04 | Confirmation du temps de cuisson

Appuyez à nouveau sur la touche Temps de cuisson ou patientez 4 à 5 secondes.

ou

Selectionnez l'heure à modifier | 01

Appuyez sur le bouton Fin de cuisson ou Temps de cuisson; l'heure clignote.

Tournez le bouton de sélection

ou

02 | Confirmation de la modification de l'heure

Appuyez sur le bouton Fin de cuisson ou Temps de cuisson; l'heure clignote.

MODIFICATION DE LA TEMPERATURE

Réglez la température | 01

Appuyez sur la touche Température. L'icone correspondante clignote.

Tournez le bouton de sélection et réglez la nouvelle température.

02 | Confirmation de la température

Patientez 4 à 5 secondes pour que la nouvelle température soit appliquée.

RéGLAGE DE L'HEURE

Réglez les heures | 01

Appuyez sur la touche Horloge ; les heures clignotent.

Réglez les minutes | 02

Appuyez sur la touche Horloge ; les minutes clignotent.

Tournez le bouton de sélection et réglez l'heure.

03 | Confirmez l'heure

Appuyez à nouveau sur la touche Horloge pour valider l'heure.

12:00

Reglez l'alarme | 01

Appuyez sur la touche Alarme; l'icone correspondante clignote.

Tournez le bouton de selection et reglez l'heure de la minuterie.

13:15

02 | Confirmez l'alarme

Appuyez à nouveau sur la touche Alarme ou patientez 3 secondes pour activer l'alarme.

DÉSACTIVATION DE L'ALARME

Appuyez sur la touche Alarme pendant 2 secondes ; l'icône de l'alarme disparaît et l'heure s'affiche.

AFFICHAGE DE L'HEURE

Pendant la cisson, appuyez sur la touche Horloge pour afficher l'heure.

SIGNAL SONORE

Pour activer ou désactiver le signal sonore, appuyez sur la touche Horloge et la touche
Fin de cuisson pendant 3 secondes.

ÉCLAIRAGE

Appuyez sur la touche Éclairage 1 fais pour activer l'éclairage et 2 fais pour le désactiver.

L'ampoule inférieure est proposée en option.

Appuyez sur la touche Éclairage 1 fais pour un éclairage complet, 2 fais pour éclairer la partie supérieure, 3 fais pour éclairer la partie inférieure et 4 fais pour désactiver l'éclairage.

VERROUILLAGE

Appuyez sur la touche Verrouillage pendant 3 secondes. L'icône représentant un verrou s'affiche indiquant que la fonction est activée.

MISE HORS TENSION

Pour éteindre le four, réglez le bouton de fonctionnement sur 0.

cuisson automatique

En mode de cuisson automatique, vous pouvez selectionner jusqu'à 15 programmes de cuisson automatique, pour la cuisson traditionnelle, le rotissage et la confection de gâteaux.

Sélectionnez le mode de cisson automatique | 01

Retirez la plaque séparatrice du four pour utiliser le mode de ciisson automatique.

Réglez la recette | 02

Sélectionnez la recette souhaïée en tournant le bouton de sélection.

03 | Réglage du poids

Sélectionnez le poids souhaité en tournant le bouton de sélection.

PROGRAMMES DE CUISSON AUTOMATIQUE UNIQUE

Le tableau ci-dessous répertorie les 15 programmes automatiques permettant de cuire traditionnellement, de rôtir et de confectionner des gâteaux.

Ces programmes peuvent être utilisés dans le compartment unique du four. Retirez toujours la plaque séparatrice.

Veillez à respecter les quantités, les poids et les consignes associés à chaque mode de cuisson.

Les modes et les temps de cuisson ont ete pre-programmes pour plus de facilité.

Reportez-vous à ces consignes pour connaître le mode de cuisson adapté à chaque type d'aliment. Insérez toujours les aliments dans le four à froid.

Non	Type d'aliment	Poids/kg	Accessoire	Niveau	Consignes
1	Pizza surgelée	0,3-0,6	Grande grille	2	Placez la pizza surgelée au centre de la grande grille.
		0,7-1,0
2	Frites au four surgelées	0,3 à 0,5 (fines)	Plaque à pâtisserie	2	RépartissezUniformément les frittes sur la plaque à pâtisserie. Utilisez le premier réglage pour les frittes fines et le second pour les frittes plus épaisses.
		0,6 à 0,8 (épaisses)
3	Lasagnes maison	0,3-0,5	Grande grille	3	Préparez des lasagnes fraîches ou utilisez des lasagnes prêtes à cuire et placez-les dans un plat adapté allant au four. Placez le plat au centre du four.
		0,8-1,0
4	Pizza maison	1,0-1,2	Plaque à pâtisserie	2	Placez la pizza sur la plaque. Les plages de poids incluent la garniture (sauce, légumes, jambon, fromage). Le réglage 1 (1,0 à 1,2 kg) convient aux pizzas fines et le réglage 2 (1,3 à 1,5 kg) convient aux pizzas avec beaucoup de garniture.
		1,3-1,5

12_cuisson automatique

Non	Type d'aliment	Poids/kg	Accessoire	Niveau	Consignes
5	Biftecks	0,3-0,60,6-0,8	Lèchefrite et petite grille	4	Placez les biftecks marinés côte à côte sur la petite grille. Retournezès que le signal sonore retentit. Le premier réglage est adapté à la cuisson des biftecks fins, le second à celle des biftecks plus épais.
6	Rôti de bœuf	0,6-0,80,9-1,1	Lèchefrite et petite grille	2	Placez le rôti de boeuf mariné sur la petite grille. Retournezès que le signal sonore retentit.
7	Rôti de porc	0,6-0,80,9-1,1	Lèchefrite et petite grille	2	Placez le rôti de porc mariné sur la petite grille. Retournezès que le signal sonore retentit.
8	Côtelettes d'agneau	0,3-0,40,5-0,6	Lèchefrite et petite grille	4	Côtelettes d'agneau marinées Placez les côtelettes d'agneau sur la petite grille. Retournezès que le signal sonore retentit. Le premier réglage est adapté aux côtelettes fines, le second aux côtelettes plus épaisses.
9	Morceaux de poulet	0,5-0,71,0-1,2	Lèchefrite et petite grille	4	Badigeonneze les morceaux de poulet d'huile et d'épices. Placez les morceaux de poulet côte à côte sur la petite grille.
10	Poulet entier	1,0-1,11,2-1,3	Lèchefrite et petite grille	2	Badigeonneze le poulet entier d'huile et saupoudrez d'épices. Placez le poulet sur la petite grille. Retournezès que le signal sonore retentit.
11	Poisson grillé	0,5-0,70,8-1,0	Lèchefrite et petite grille	4	Disposez les poissons tête-bêche sur la petite grille. Le premier réglage est adapté à la cuisson de 2 poissons, le second à la cuisson de 4 poissons. Ce programme est adapté à la cuisson de poissons entiers (truite, sandre ou dorade).
12	Légumes grillés	0,4-0,50,8-1,0	Lèchefrite	4	Placez les légumes (rondelles de courgettes, morceaux de poivrons, rondelles d'aubergines, championons et tomates cerises) dans la lèchefrite. Badigeonneze d'un mélange d'huile d'olive, d'herbes et d'épices.
13	Gâteau marbré	0,5-0,60,7-0,80,9-1,0	Grande grille	2	Versez la pâte dans un moule à gâteau Bundt beurré.
14	Pât pour flan aux fruits	0,3-0,4(grande)0,2 à 0,3(tartelettes)	Grande grille	2	Versez la pâte dans un moule à gâteau beurré. Le premier réglage est adapté à la cuisson d'un flan aux fruits, le second à la cuisson de 6 petites tartelettes.
15	Muffins	0,5-0,60,7-0,8	Grande grille	2	Versez la pâte dans un moule à pâtisserie métallique noir pour 12 muffins. Le premier réglage est adapté à la cuisson de petits muffins, le second à la cuisson de grands muffins.

INSTALLATION

Consignes de sécurité pour l'installation

Ce four ne peut être installé que par un électricien agrée. Le technicien est charge du branchement de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur.

Veillez à isoler les composants sous tension lors de l'installation du four.
- L'élement dans lequel le four est encastré doit satisfaire aux exigences de stabilité énoncées dans la norme DIN 68930.

\section*{Caracteristiques techniques}

Tension/Fréquence d'entrée

Volume (utilisable)

Puissance de sortie

Poids net

Poids avec emballage

Dimensions hors tout (I x H x P)

Branchement électrique

Si l'appareil n'est pas branché sur l'alimentation principale via une prise, un interrupteur-sectionneur multipoivre (avec espace de contact d'au moins 3 mm) doit être utilisé pour que les normes de sécurité soient respectées. Le cable électrique (H05 RR-F ou H05 VV-F, 1,5 m mini., 1,5 à 2,5 mm²) doit être suffisamment long pour pouvoir être relié au four, même si celui-ci est posé à même le sol, devant l'élement encastré. Ouvrez le cache de connexion situé à l'arrière du four à l'aide d'un tournevis et desserrez les vis du serre-câble avant de connecter les lignes électriques aux bornes de raccordement correspondantes. Le four est mis à la terre via la borne (½). Si le four est branché sur l'alimentation principale via une prise, celle-ci doit rester accessible après l'installation du four. Samsung ne saurait être tenu pour responsable en cas d'accidents dus à une mise à la terre inexistante ou défailleante.

Installation dans l'objet

Ce four encastrable doit être installé dans un élément haut ou bas.

Respectez les distances minimales.
Fixez le four des deux cots à l'aide de vis.

Une fois l'appareil installé, retirez le film protecteur en vinyle recouvrant la portedu four ainsi que celui situé sur chacune des parois internes du four.

Élement supérieur

Element inférieur

14.installation et entretien

Premier nettoyage

Nettoyez soigneusement le four avant de l'utiliser pour la première fois. N'utilise pas de chiffons, de substances ou de détergents abrasifs car ils risqueraient d'endommager les surfaces du four. Utilisez de l'eau chaude savonneuse et un chiffon doux pour nettoyer la plaque à pâtisserie, la léchefrite, les grilles et les autres accessoires ainsi que les parois interieures et les rails de guidage du four. Nettoyez la façade à l'aide d'un chiffon propre humide et doux.

Vérifiez que l'horloge du four est correctement réglée et retirez tous les accessoires du four. Faites fonctionner le four en mode unique avec convection pendant une heures à 200^ . Cette procédure permet de brûler tous les dépôts dans le four. Une odeur caractéristique est alors généree. Ceci est tout a fait normal. Assurez-vous cependant que votre cuisine est correctement ventilée durant cette opération.

DéPANNAGE

PROBLÈME	SOLUTION
Que faire si le four ne chauffe pas?	• Le four n'est peut-être pas allumé. Allumez le four. • L'horloge n'est peut-être pas régée. Réglez l'horloge. • Vérifie que les régles adhéquats ont bien été effectués. • Il se peut qu'un fusible de votre habitation ait grillé ou que le disjoncteur ait lâché. Remplacez le fusible concerné ou remettez le disjoncteur en marche. Si ce problème se reproduit fréquèment, contactez un électricien.
Que faire lorsque le four ne chauffe pas, même après le réglage de la fonction du four et de la température?	• Le problème peut provenir des branchements électriques internes. Contactez le service après-vente le plus proche.
Que faire lorsqu'un code d'erreur s'affiche et que le four ne chauffe pas?	• Le branchement du circuit électrique interne est défectieux. Contactez le service après-vente le plus proche.
Que faire si l'heure clignote?	• Une coupure de courant s'est produit. Réglez l'horloge.
Que faire si la lumière du four ne s'allume pas?	• La luzère du four est défectueuse. Contactez le service après-vente le plus proche.
Que faire lorsque le ventilateur fonctionné sans avoir été activé?	•Après utilisation, le ventilateur fonctionné jusqu'àufour refroidissement total du four. Contactez le service après-vente le plus proche si le ventilateur continue de fonctionner après le refroidissement complet du four.

CODE	PROBLÈME	SOLUTION
5-01	Coupure de la sécurité. Le four continue de fonctionner à la température définie pendant une période prolongée.	Éteignez le four et retirez-en les alimentents. Laissez le four refroidir avant de l'utiliser à nouveau.
5E	Touche actionnée pendant plus de 10 secondes.	Contactez votre service d'assistance clientèle SAMSUNG local.
-dE-	Plaque séparatrice manquante. Utilisation incorrecte de la plaque séparatrice.	Insérez la plaque séparatrice pour le mode supérieur, double et inférieur. Retirez la plaque séparatrice pour le mode unique.
E-**1)	Une défaillance du four peut en réduire les performances et représententer un danger pour l'utilisateur. Ne tentez pas de vous en servir.	Contactez votre service d'assistance clientèle SAMSUNG local.

1) **symbolise n'imporce quel numero.

NETTOYAGE VAPEUR (EN OPTION)

Si vous four est sale et que vous souhaitez le nettoyer, utilisez le nettoyage vapeur intégré. Le nettoyage vapeur est disponible après refroidissement du four.

1. Retirez tous les accessoires du four.

2. Versez 400 ml (%¼ pinte) d'eau dans le fond du four.

3. Fermez la portedou four.

4. Sélectionnez le nettoyage vapeur à l'aide du bouton de fonctionnement. Lorsque l'affichage commence à clignoter et qu'un signal sonore retentit, l'opération est terminée.

5. Reglez le bouton de fonctionnement sur Arrêt pour arrêté le nettoyage vapeur.

6. Nettoyez l'intérieur du four à l'aide d'un chiffon propre et doux.

Remarques sur le nettoyage vapeur

• Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrémement chaude.
  Ouvrez la portedu four et épongez l'eau restante.
• Ne laïsez jamais d'eau, même en très petite quantité, stagner dans le four pendant une durée prolongée (ex. : toute une nuit).
• Nettoyez l'intérieur du four à l'aide d'une éponge et de détergent ou d'unerosse souple. Les traces de salissure incrustées peuvent être retirees à l'aide d'une éponge à récurer en nylon.
• Les dépôts de tartre peuvent être retrés à l'aide d'un chiffon imbibé de vinaigre.
  Utilisez un chiffon doux et de l'eau claire pour nettoyer l'intérieur du four. N'oubliez pas d'essuyer sous le joint de la porte.
• Si le four est très sale, repeteze l'opération une fois que le four est froid.
• En cas de taches de graisse importantes (ex.: après avoir fait rôir ou griller des aliments), il est recommendé de frottier les traces de salissure incrustées à l'aide d'un nettoyant avant d'activer la fonction de nettoyage du four.
• Une fois le nettoyage terminé, laissez la porte du four entrebaillée (à 15^ ) pour permettre à la surface émaillée interne de sécher complètement.

SECHAGE RAPIDE

1. Laissez la porte du four entrebaillée à environ 30^ .
2. Réglez le bouton de fonctionnement sur le mode unique.
3. Appuyez sur le bouton de fonction.
4. Sélectionnez la convection à l'aide du bouton de sélection.
5. Reglez un temps de cuisson d'environ 5 minutes et une température de 50^ .
6. Eteignez le four une fois cette durée écoulée.

SURFACE ÉMAILLEE CATALYTIQUE (EN OPTION)

L'habillage amovible est recouvert d'une couche d'email catalytique gris foncé ; ce revêtement peut progressivement se recouvrir des huiles et graisses circulant dans l'air pendant la cuisson par convection. Ces dépôts finissant par brûler lorsque le four dépasse les 200^ , pendant les phases de cuisson ou de rotissage. Plus la température est élevé, plus ces dépôts brûlent rapidement.

1. Retirez tous les accessoires du four.
2. Nettoyez toutes les parois interieures du four comme précrit dans la section concernant le nettoyage manuel.
3. Reglez le four sur chaleur par le haut et par le bas.
4. Reglez la température sur 250^ .
5. Faites fonctionner le four pendant environ 1 heures. La durée de fonctionnement dépend du degré de salissure. Les traces deGRAISSÉ résiduelles disparaîtront progressivement, à chaque nouvelle utilisation du four à haute température.

NETTOYAGE MANUEL

ATTENTION : Assurez-vous que le four et les accessoires sont froids avant de les nettoyer.

Cavité du four

Pour le nettoyage des parois interieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse.
- Ne nettoyez pas le joint de la porte à la main.
- N'utilisez pas de tampons à récurer ni d'éponges de nettoyage.
- Afin de ne pas endommager les surfaces émailées, utilisez un nettoyant spécial four traditionnel.
- Pour 0ter la saleté incrustée, utilisez un nettoyant spécial four.

N'utilise pas de nettoyants abrasifs, de brosses dures, d'éponges ou de tampons à récurer, de laine de verre, de couteaux ou d'autres instruments abrasifs.

Parois externes du four

Pour le nettoyage des parois extérieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse.
- Essuyez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec.
- N'utilisez jamais d'éponges à récurer ni de nettoyants corrosifs ou abrasifs.

Surfaces du four en acier inoxydable

• N'utilisez pas de laine de verre, de tampons à récurer ou de produits abrasifs. Ils risqueraient d'endommager le revêtement.

Surfaces du four en aluminium

• Essuyez-les danglement à l'aide d'un chiffon doux et propre ou d'un tissu en microfibre imbibé d'un lave-vitre non agressif.

Accessoire

Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'une feuille de papier absorbant. Au besoin, laissez-les tremper dans de l'eau chaude savonneuse pendant 30 minutes pour en faciliter le nettoyage.

18_nettoyage et entretien

RETRAIT DE LA PORTE

Dans le cadre d'une utilisation normale, il n'est pas nécessaire de-retirer la porte ; si toutefois un retrait est nécessaire (ex.: pour des besoin de nettoyage), suivez les instructions ci-dessous.

ATTENTION: La porte du four est lourde.

1. Ouvrez la porte et faites basculer les fixations des deux charnières vers l'extérieur.

1. Faites remonter la ported'environ 70^ .Saisissez chaque cote de la porte en son milieu et tirez-la légèrement vers vous tout en la soulevant jusqu'à ce les charnières se désengagent.

ASSEMBLAGE: Répêtez les étapes 1 et 2 dans l'ordre inverse.

RETRAIT DES VITRES DE LA PORTE

La porte du four est équipée de trois vitres juxtaposées les une au-dessus des autres. Ces vitres peuvent être retirees pour être nettoyées.

1. Retirez les deux vis situées sur les côtes gauche et droit de la porte.

1. Retirez la protection et la vitre 1 de la porte.

1. Soulevez la vitre 2 et retirez les deux supports en caoutchouc situés en haut de celle-ci. Nettoyez les vitres avec de l'eau chaude savonneuse et essuyez-les à l'aide d'un chiffon doux et propre.

ASSEMBLAGE: Répétez les étapes 1, 2 et 3 dans l'ordre inverse.

La portecpuetreconstuuede2a4vritsenfonctiondumodele.
Lorsde la pose de la vitre interieure1,veiliezadirigerla face imprimeevers lebas.

glissières laterales (en option)

Il est possible dePTRirer les deux glissieres laterales pour nettoyer l'intérieur du four.

RETRAIT DES GLISSIERES LATERALES

1. Appuyez au centre de la partie supérieure de la glissière.

1. Faites pivoter la glissiere latere d'environ 45^

1. Tirez sur la glissière latérale et retirez-la des deux fixations inférieures.

Assemblage: Répétez les étapes 1, 2 et 3 dans l'ordre inverse.

20.glissieres laterales

Risque de chic électrique! Avant de remplacer une ampoule du four, suivez la procédure ci-dessous:

• Éteignez le four.
• Debranchez-le de la prise murale.
• Protégez l'ampoule électrique et son cache en verre en recouvrant le plancher du four avec un linge.
• Les ampôules sont disponibles auprès du service après-vente SAMSUNG.

Ampoule arrête du four

1. Tournez le cache dans le sens inverse des aiguilles d'une montre pour le retarder et enlevez la bague métallique et le joint. Nettoyez le cache en verre. Si nécessaire, remplacez l'ampoule par une ampoule spécial four de 25 W/230 V concise pour résister à des températures de 300^ .
2. Au besoin, nettoyez le cache en verre, la bague métallique et le joint.
3. Fixez la bague métallique et le joint sur le cache en verre.
4. Remettez le cache en place et tournez-le dans le sens des aiguilles d'une montre pour le fixer solidement.

Eclairage latorial du four (en option)

1. Pour-retirer le cache en verre, soutenez sa partie inférieure d'une main, puis insérez un outil pointu et plat (ex.: couteau de table) entre le verre et le cadre.
2. Extrayez le cache.
3. Au besoin, remplacez l'ampoule halogène par une ampoule pour four de 25 à 40 W et 230 V résistante à une température de 300^ .

Conseil : utilisez toujours un chiffon lorsque vous manipulez l'ampoule halogène afin d'éviter les traces de doigt.

1. Remettez le cache en place.

Français

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et Electroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pritiquant le tri sélectif)

Ce symbole sur le produit, ses accessories ou sa documentation indique que ni le produit, ni ses accessories Electroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jétés avec les autres déchets mençagers, La mise au rebut inconnélée des déchets représentant des risques environnementaux et de santé publique, veillez séparer vos produits et accessories usages des autres déchets, Vous favorissez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les participaux sont invitees à contacter le magasin leur asyant vendu le produit ou à se sauf un autre et au cours de l'année pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invitees à contacter leurs fournisseurs et à consultez les clients. Les clients, qui ne sont courants, ne donnent pas accessories ne peuvent见到 les autres autres déchets professionnels et commerciaux.

SAMSUNG

Samsung Service Consommateurs

66 rue des Vanesses

BP 50116 - Villepinte

95950 ROISSY cedex

France

Pour toute information ou tout renseignement complémentaire sur nos produits, notre service consommateurs est à votre disposition au :

01 48 63 00 00

coût d'un appel non surtaxé

Vous pouze également vous connecter à notre site Internet :

www.samsung.com
