Veuillez le lire très attentivement avant d'utiliser votre four et conservez-le précieusement en vue d'une consultation ultérieure. Ce manuel d'utilisation comporte les symboles suivants :
Si le four a été endommagé pendant le transport, ne le branchez pas. • Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié. • En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner. • Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service après-vente SAMSUNG ou votre revendeur. • Si le cordon d'alimentation est défectueux, il doit être remplacé par un composant ou un câble spécial disponible chez votre fabricant ou un réparateur agréé. • Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four. • Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un fusible homologué. N'utilisez jamais d'adaptateur multiprise ou de rallonge. • La plaque signalétique est située sur le côté droit de la porte. • Il convient de mettre l'appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage. • Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four. • Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. AVERTISSEMENT : les parties accessibles peuvent devenir très chaudes pendant l'utilisation. Les enfants en bas âge doivent être tenus à l’écart de l'appareil afin d’éviter toute brûlure. AVERTISSEMENT : Pour éviter tout risque de choc électrique, mettez l'appareil hors tension avant de procéder au remplacement de la lampe. Pendant le fonctionnement du four, les surfaces internes deviennent très chaudes.
• Pendant le fonctionnement du four, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauffants ni les surfaces internes du four avant qu'ils n'aient eu le temps de refroidir. • Ne rangez jamais de matériaux inflammables dans le four. • Les surfaces du four deviennent chaudes lorsque l'appareil fonctionne à une température élevée de façon prolongée. • Pendant la cuisson, soyez prudent en ouvrant la porte du four car l'air chaud et la vapeur s'en échappent rapidement. • Lorsque vous cuisinez des plats à base d'alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s'enflammer. • Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur). • Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchent pas. • Pour la cuisson d'aliments surgelés (ex. : pizzas), il convient d'utiliser la grande grille. En effet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer. • Ne versez pas d'eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquerait d'être endommagée. • La porte du four doit être fermée pendant la cuisson des aliments. • Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrêmement chaude. • Ne recouvrez pas le fond du four de papier aluminium et n'y déposez aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d'être endommagées et vos aliments peuvent de ne pas cuire convenablement. • Le jus des fruits peut laisser des traces indélébiles sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite. • Ne posez pas d'ustensiles sur la porte du four lorsque celle-ci est ouverte. • Pour une utilisation en toute sécurité, les jeunes enfants et les personnes infirmes souhaitant utiliser l'appareil doivent être aidés d'un adulte responsable. • Les jeunes enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte. • Les petites quantités d'aliments nécessitent un temps de cuisson ou de chauffe plus court. Si vous programmez un temps de cuisson normal pour ces aliments, ils sont susceptibles de surchauffer et de brûler.
Élimination du matériel d'emballage • Le matériel utilisé pour emballer cet appareil est recyclable. • Jetez le matériel d'emballage dans les conteneurs municipaux prévus à cet effet.
Avant de vous débarrasser de vos appareils usagés, veillez à les mettre totalement hors service afin d'éviter tout danger. Pour cela, débranchez l'appareil de l'alimentation secteur et retirez la prise mâle. En jetant vos appareils usagés de façon appropriée, vous contribuez à la protection de l'environnement. • L'appareil ne doit pas être jeté avec les ordures ménagères. • Pour connaître les dates de ramassage et les sites de traitement des ordures ménagères, renseignez-vous auprès du service de voirie de votre municipalité ou auprès de votre mairie. consignes de sécurité_3
Petite grille (en option) La petite grille peut être utilisée pour faire griller et rôtir les aliments. Vous pouvez l’associer à la lèchefrite afin d'éviter que les liquides ne tombent sur le fond du four. Grande grille La grande grille peut être utilisée pour faire griller et rôtir les aliments. Elle peut servir de support aux cocottes et plats allant au four.
La plaque à pâtisserie (plate) peut être utilisée pour la préparation de gâteaux, de cookies et d’autres pâtisseries. accessoires
La broche peut être utilisée pour faire rôtir de la volaille (ex : poulet). La broche ne peut être utilisée qu'en mode unique au niveau 3, car elle doit être fixée à un adaptateur sur la paroi arrière. Retirez la poignée noire pour la cuisson. Broche de rôtissoire et brochette (en option) Utilisation : • Placez la lèchefrite (sans la grille) au niveau 1 pour recueillir le jus de cuisson ou sur la partie inférieure du four si le morceau de viande à rôtir est trop volumineux. • Faites glisser l'une des fourches sur le tournebroche. Placez le morceau de viande à rôtir sur le tournebroche. • Vous pouvez placer des pommes de terre et des légumes précuits sur les bords de la lèchefrite afin qu'ils rôtissent en même temps que la viande. • Placez le support sur le niveau central et dirigez la partie en « V » vers l'avant du four. • Vissez la poignée sur l'extrémité arrondie de la broche afin de faciliter l'insertion de la broche. • Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche pénètre dans le mécanisme de rotation situé à l'arrière du four. L'extrémité arrondie de la broche doit reposer sur la partie en « V » du support (la broche est dotée de deux oreilles devant être situées le plus près possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles servent également à fixer la poignée). • Dévissez la poignée avant de lancer la cuisson. Une fois la cuisson terminée, revissez la poignée afin de retirer la broche plus facilement du support. Rainure de guidage télescopique (en option) • Pour insérer les accessoires, faites tout d'abord glisser les guides télescopiques au niveau souhaité. • Placez la plaque ou la grille sur les guides et poussez-la complètement dans le four. Fermez la porte du four uniquement après avoir complètement inséré les guides télescopiques.
Les types de cuisson recommandés sont valables four préchauffé. Type d'aliment Petit gâteau
Cette fonction est adaptée à la cuisson et au rôtissage traditionnels de presque tous les types de plats. Température recommandée : 200 °C Cuisson par convection La chaleur générée par la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée à la cuisson des plats surgelés et des pâtes crues. Température recommandée : 170 °C 6_essais de plats
La chaleur est générée par le petit gril. Cette fonction est spécialement adaptée à la cuisson des petits plats nécessitant moins de chaleur comme le poisson ou les baguettes garnies. Température recommandée : 240 °C La chaleur est générée par le grand gril. Cette fonction est spécialement adaptée à la cuisson des plats recouverts de pâte crue (ex. : lasagnes) et les grillades. Température recommandée : 240 °C
En mode unique, le four fonctionne comme un four traditionnel. Utilisez ce mode pour les quantités plus importantes ou si vous souhaitez utiliser un accessoire spécial comme le porte broche. En mode unique, vous pouvez utiliser toutes les fonctions du four. Sélectionnez le mode unique | 01 Retirez la plaque séparatrice du four pour utiliser le mode Unique.

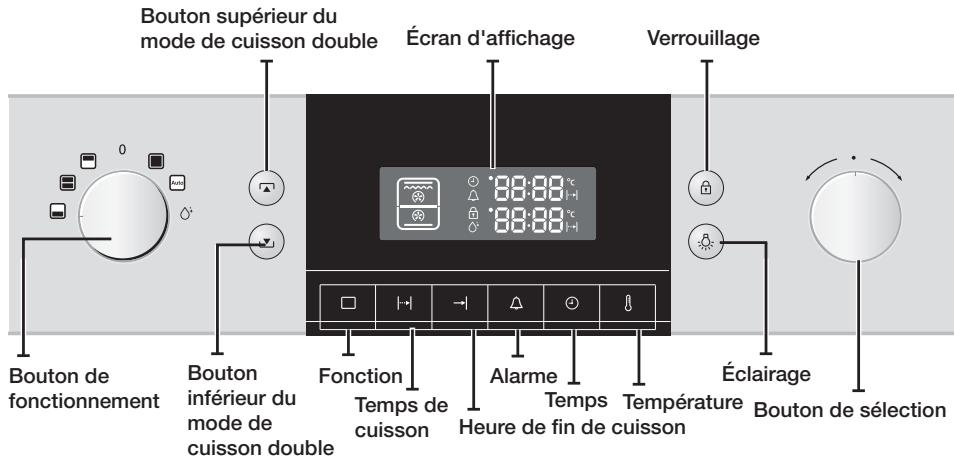

Appuyez sur la touche Fonction. L'icône de la fonction clignote.
Le mode unique permet une utilisation traditionnelle du four.
Appuyez sur la touche Température, l'icône correspondante clignote.
Insérez la plaque séparatrice au niveau 3 pour utiliser la cuisson double.
Le mode inférieur permet une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.
Appuyez sur le bouton supérieur de la cuisson double. L'icône du compartiment clignote.
Appuyez sur la touche Température. L'icône de la température supérieure clignote.
Appuyez sur la touche Fonction. L'icône de la fonction inférieure clignote.
Appuyez sur le bouton Fonction. L'icône de la fonction supérieure clignote.
Appuyez sur le bouton inférieur de la cuisson double. L'icône du compartiment clignote.
Appuyez sur la touche Température. L'icône de la température inférieure clignote.
Réglage du temps de cuisson | 01 Appuyez sur la touche Temps de cuisson. L'icône du temps de cuisson clignote.
| 03 Appuyez sur le bouton Fin de cuisson. L'icône d'arrêt clignote.
Appuyez à nouveau sur le bouton Fin de cuisson ou patientez 3 secondes.
Appuyez à nouveau sur le bouton Fin de cuisson ou patientez 3 secondes.
| 01 Appuyez sur le bouton Fin de cuisson. L'icône d'arrêt clignote.
| 03 Appuyez sur la touche Temps de cuisson. L'icône du temps de cuisson clignote.
Appuyez à nouveau sur la touche Temps de cuisson ou patientez 4 à 5 secondes. réglages_9
Appuyez sur le bouton Fin de cuisson ou Temps de cuisson ; l'heure clignote.
Température. L'icône correspondante clignote.
Patientez 4 à 5 secondes pour que la nouvelle température soit appliquée.
Appuyez sur la touche Horloge ; les heures clignotent.
Appuyez sur la touche Horloge ; les minutes clignotent.
Appuyez à nouveau sur la touche Horloge pour valider l'heure.
Fin de cuisson pendant 3 secondes.
Appuyez sur la touche Éclairage 1 fois pour activer l'éclairage et 2 fois pour le désactiver. L'ampoule inférieure est proposée en option. Appuyez sur la touche Éclairage 1 fois pour un éclairage complet, 2 fois pour éclairer la partie supérieure, 3 fois pour éclairer la partie inférieure et 4 fois pour désactiver l'éclairage.
Appuyez sur la touche Verrouillage pendant 3 secondes. L'icône représentant un verrou s'affiche indiquant que la fonction est activée.
Sélectionnez la recette souhaitée en tournant le bouton de sélection.
Sélectionnez le poids souhaité en tournant le bouton de sélection.
Le tableau ci-dessous répertorie les 15 programmes automatiques permettant de cuire traditionnellement, de rôtir et de confectionner des gâteaux. Ces programmes peuvent être utilisés dans le compartiment unique du four. Retirez toujours la plaque séparatrice. Veillez à respecter les quantités, les poids et les consignes associés à chaque mode de cuisson. Les modes et les temps de cuisson ont été pré-programmés pour plus de facilité. Reportez-vous à ces consignes pour connaître le mode de cuisson adapté à chaque type d'aliment. Insérez toujours les aliments dans le four à froid. Non

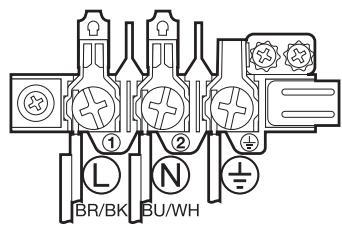

Ce four ne peut être installé que par un électricien agréé. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur. • Veillez à isoler les composants sous tension lors de l'installation du four. • L'élément dans lequel le four est encastré doit satisfaire aux exigences de stabilité énoncées dans la norme DIN 68930. 566
). Si le four est branché sur l'alimentation principale via une prise, celle-ci doit rester accessible après l'installation du four. Samsung ne saurait être tenu pour responsable en cas d'accidents dus à une mise à la terre inexistante ou défaillante.
Ce four encastrable doit être installé dans un élément haut ou bas. • Respectez les distances minimales. • Fixez le four des deux côtés à l'aide de vis. Une fois l'appareil installé, retirez le film protecteur en vinyle recouvrant la porte du four ainsi que celui situé sur chacune des parois internes du four.
• Il se peut qu'un fusible de votre habitation ait grillé ou que le disjoncteur ait lâché. Remplacez le fusible concerné ou remettez le disjoncteur en marche. Si ce problème se reproduit fréquemment, contactez un électricien.
électriques internes. Contactez le service après-vente le plus proche.
Utilisez de l'eau chaude savonneuse et un chiffon doux pour nettoyer la plaque à pâtisserie, la lèchefrite, les grilles et les autres accessoires ainsi que les parois intérieures et les rails de guidage du four. Nettoyez la façade à l'aide d'un chiffon propre humide et doux. Vérifiez que l'horloge du four est correctement réglée et retirez tous les accessoires du four. Faites fonctionner le four en mode unique avec convection pendant une heure à 200 °C. Cette procédure permet de brûler tous les dépôts dans le four. Une odeur caractéristique est alors générée. Ceci est tout à fait normal. Assurez-vous cependant que votre cuisine est correctement ventilée durant cette opération.
Touche actionnée pendant plus de 10 secondes.
Une défaillance du four peut en réduire les performances et représenter un danger pour l'utilisateur. Ne tentez pas de vous en servir.
• Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrêmement chaude. • Ouvrez la porte du four et épongez l'eau restante. • Ne laissez jamais d'eau, même en très petite quantité, stagner dans le four pendant une durée prolongée (ex. : toute une nuit). • Nettoyez l'intérieur du four à l'aide d'une éponge et de détergent ou d'une brosse souple. Les traces de salissure incrustées peuvent être retirées à l'aide d'une éponge à récurer en nylon. • Les dépôts de tartre peuvent être retirés à l'aide d'un chiffon imbibé de vinaigre. • Utilisez un chiffon doux et de l'eau claire pour nettoyer l'intérieur du four. N'oubliez pas d'essuyer sous le joint de la porte. • Si le four est très sale, répétez l'opération une fois que le four est froid. • En cas de taches de graisse importantes (ex. : après avoir fait rôtir ou griller des aliments), il est recommandé de frotter les traces de salissure incrustées à l'aide d'un nettoyant avant d'activer la fonction de nettoyage du four. • Une fois le nettoyage terminé, laissez la porte du four entrebâillée (à 15 °) pour permettre à la surface émaillée interne de sécher complètement. nettoyage et entretien_17
Sélectionnez la convection à l'aide du bouton de sélection. Réglez un temps de cuisson d'environ 5 minutes et une température de 50 °C. Eteignez le four une fois cette durée écoulée.
L’habillage amovible est recouvert d’une couche d’émail catalytique gris foncé ; ce revêtement peut progressivement se recouvrir des huiles et graisses circulant dans l’air pendant la cuisson par convection. Ces dépôts finissent par brûler lorsque le four dépasse les 200 °C, pendant les phases de cuisson ou de rôtissage. Plus la température est élevée, plus ces dépôts brûlent rapidement. 1. Retirez tous les accessoires du four. 2. Nettoyez toutes les parois intérieures du four comme décrit dans la section concernant le nettoyage manuel. 3. Réglez le four sur chaleur par le haut et par le bas. 4. Réglez la température sur 250 °C. 5. Faites fonctionner le four pendant environ 1 heure. La durée de fonctionnement dépend du degré de salissure. Les traces de graisse résiduelles disparaîtront progressivement, à chaque nouvelle utilisation du four à haute température.
ATTENTION : Assurez-vous que le four et les accessoires sont froids avant de les nettoyer.
• Pour le nettoyage des parois intérieures du four, utilisez un chiffon et un nettoyant doux ou de l’eau chaude savonneuse. • Ne nettoyez pas le joint de la porte à la main. • N'utilisez pas de tampons à récurer ni d'éponges de nettoyage. • Afin de ne pas endommager les surfaces émaillées, utilisez un nettoyant spécial four traditionnel. • Pour ôter la saleté incrustée, utilisez un nettoyant spécial four. N’utilisez pas de nettoyants abrasifs, de brosses dures, d’éponges ou de tampons à récurer, de laine de verre, de couteaux ou d’autres instruments abrasifs.
• Pour le nettoyage des parois extérieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse. • Essuyez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec. • N'utilisez jamais d'éponges à récurer ni de nettoyants corrosifs ou abrasifs. Surfaces du four en acier inoxydable • N'utilisez pas de laine de verre, de tampons à récurer ou de produits abrasifs. Ils risqueraient d'endommager le revêtement. Surfaces du four en aluminium • Essuyez-les délicatement à l'aide d'un chiffon doux et propre ou d'un tissu en microfibre imbibé d'un lave-vitre non agressif.
Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'une feuille de papier absorbant. Au besoin, laissez-les tremper dans de l'eau chaude savonneuse pendant 30 minutes pour en faciliter le nettoyage. 18_nettoyage et entretien
1. Retirez les deux vis situées sur les côtés gauche et droit de la porte.
La porte peut être constituée de 2 à 4 vitres en fonction du modèle. Lors de la pose de la vitre intérieure 1, veillez à diriger la face imprimée vers le bas.

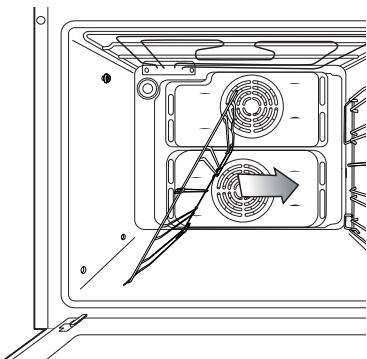

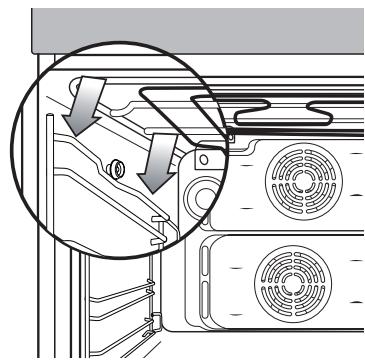

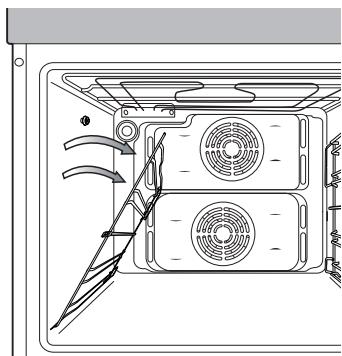

1. Appuyez au centre de la partie supérieure de la glissière.
• Débranchez-le de la prise murale. • Protégez l’ampoule électrique et son cache en verre en recouvrant le plancher du four avec un linge. • Les ampoules sont disponibles auprès du service après-vente SAMSUNG. glissières latérales
1. Tournez le cache dans le sens inverse des aiguilles d’une montre pour le retirer et enlevez la bague métallique et le joint. Nettoyez le cache en verre. Si nécessaire, remplacez l'ampoule par une ampoule spécial four de 25 W/230 V conçue pour résister à des températures de 300 °C. 2. Au besoin, nettoyez le cache en verre, la bague métallique et le joint. 3. Fixez la bague métallique et le joint sur le cache en verre. 4. Remettez le cache en place et tournez-le dans le sens des aiguilles d'une montre pour le fixer solidement.
1. Pour retirer le cache en verre, soutenez sa partie inférieure d'une main, puis insérez un outil pointu et plat (ex. : couteau de table) entre le verre et le cadre. 2. Extrayez le cache. 3. Au besoin, remplacez l'ampoule halogène par une ampoule pour four de 25 à 40 W et 230 V résistante à une température de 300 °C. Conseil : utilisez toujours un chiffon lorsque vous manipulez l'ampoule halogène afin d'éviter les traces de doigt. 4. Remettez le cache en place.
