MODE D'EMPLOI DW60M5050BB SAMSUNG

DW60M5070** DW60M5050**

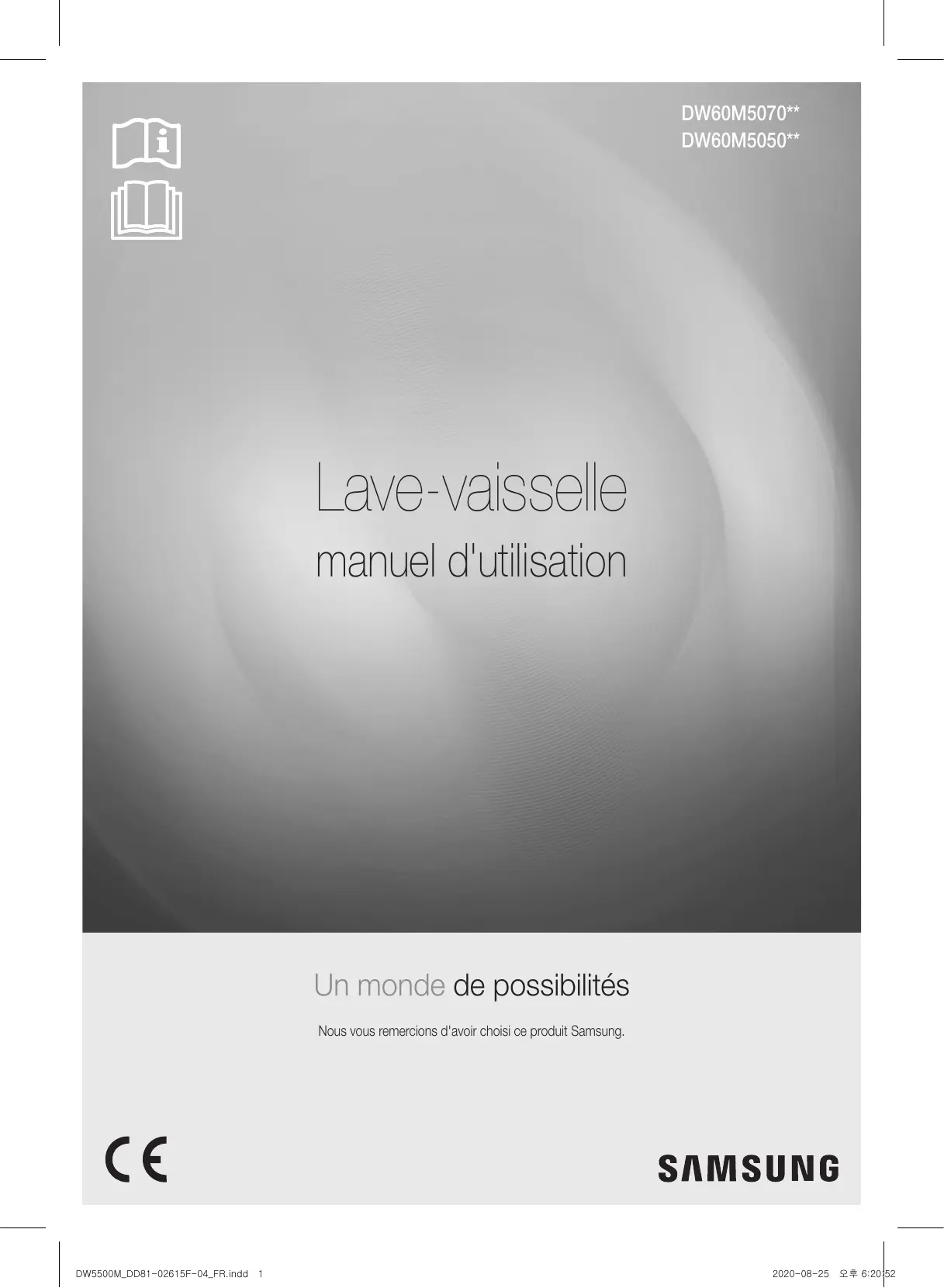

Lave-vaisselle manuel d'utilisation

Un monde de possibilités Nous vous remercions d'avoir choisi ce produit Samsung.

DW5500M_DD81-02615F-04_FR.indd 1

2020-08-25 오후 6:20:52

Consignes de sécurité Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement afin de profiter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle.

CE QUE VOUS DEVEZ SAVOIR SUR LES CONSIGNES DE SÉCURITÉ Veuillez lire attentivement ce manuel pour vous assurer d'utiliser efficacement et en sécurité les fonctions importantes de votre nouvel appareil et conservez-le en lieu sûr à proximité de l'appareil afin de pouvoir vous y reporter ultérieurement. Utilisez cet appareil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel). Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle. Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisselle peuvent différer légèrement de celles décrites dans ce manuel et certains symboles d'avertissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez votre centre de dépannage le plus proche ou recherchez de l'aide et des informations en ligne sur www. samsung.com.

SYMBOLES DE SÉCURITÉ IMPORTANTS ET PRÉCAUTIONS Symboles de sécurité importants

AVERTISSEMENT Les situations ou manipulations dangereuses pouvant entraîner de graves blessures et/ou des dommages matériels.

ATTENTION Situations ou manipulations dangereuses pouvant entraîner des blessures et/ou des dommages matériels.

ATTENTION Afin de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaisselle, vous devez respecter ces règles de sécurité de base : NE PAS tenter. NE PAS démonter. NE PAS toucher. Suivez scrupuleusement les consignes. Débranchez la fiche de la prise murale. Assurez-vous que l'appareil est relié à la terre afin d'éviter tout risque d'électrocution. Contactez le service d'assistance technique. Remarque

Ces symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer. Conservez ces instructions en lieu sûr et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire.

AVERTISSEMENT Afin de réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règles de sécurité de base suivantes :

2_ Consignes de sécurité

DW5500M_DD81-02615F-04_FR.indd 2

2020-08-25 오후 6:20:53

1. Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. 2. Pour l'utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles font l'objet d'une surveillance ou si elles ont reçu des instructions concernant l'usage de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. 3. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. 4. Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger. 5. Les jeux de flexibles neufs fournis avec l'appareil doivent être installés et les anciens ne doivent pas être réutilisés. 6. Dans le cas d'appareils comportant des orifices de ventilation à leur base, ces orifices ne doivent pas être obstrués par un tapis. 7. Pour l'utilisation en Europe : Les enfants âgés de moins de 3 ans doivent être tenus à l'écart ou faire l'objet d'une surveillance permanente.

Consignes de sécurité _3

DW5500M_DD81-02615F-04_FR.indd 3

2020-08-25 오후 6:20:53

Consignes de sécurité 8. ATTENTION : Afin d'éviter tout danger consécutif au réarmement

du disjoncteur thermique par inadvertance, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par l'utilisateur. 9. Cet appareil est destiné à une utilisation domestique ou similaire, par exemple : –– espace cuisine réservé au personnel de magasins, bureaux ou autres environnements professionnels ; –– fermes ; –– par les clients d'hôtels, motels et autres lieux résidentiels ; –– lieux de type « bed and breakfast ». 10. Pour éviter de trébucher, ne laissez pas la porte de l'appareil ouverte. 11. AVERTISSEMENT : les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés en position couchée. 12. AVERTISSEMENT : Certains produits de lavage sont fortement alcalins. En cas d'ingestion, ces produits peuvent être extrêmement dangereux. Évitez tout contact avec la peau et les yeux et éloignez les enfants de la porte du lave-vaisselle lorsque celle-ci est ouverte. Veillez à ce que le compartiment du produit de lavage soit vide à la fin du cycle de lavage.

4_ Consignes de sécurité

DW5500M_DD81-02615F-04_FR.indd 4

2020-08-25 오후 6:20:53

CONSIGNES LORS DE L'UTILISATION DE VOTRE LAVE-VAISSELLE Ce lave-vaisselle n'est pas conçu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel tel que : • •

Magasins Bureaux et salles d'exposition

et par les résidents dans des établissements tel que : • Hôtels et pensions de famille. Il doit être uniquement utilisé comme appareil domestique tel que spécifié dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révéler dangereux. Le fabricant ne peut être tenu responsable des dommages résultant d'une utilisation ou d'un fonctionnement incorrect(e) ou inapproprié(e).

AVERTISSEMENT AVERTISSEMENT ATTENTION ATTENTION N'utilisez pas de solvants dans le lave-vaisselle. Risque d'explosion. N'inhalez ni n'ingérez jamais de détergent pour lave-vaisselle. Les détergents de lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge s'ils sont avalés, ou couper la respiration. Consultez immédiatement un médecin si du détergent a été avalé ou inhalé. Évitez de laisser la porte de l'appareil ouverte si cela n'est pas nécessaire afin d'éviter de trébucher dessus. Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé. N'utilisez que des détergents et produits de rinçage formulés pour les lave-vaisselle. N'utilisez pas de liquide-vaisselle.

ATTENTION N'utilisez pas d'agent de nettoyage acide et fort. Ne remplissez pas le réservoir de produit de rinçage avec de la poudre ou du détergent liquide. Le réservoir serait gravement endommagé.

ATTENTION Le remplissage accidentel du réservoir de sel avec de la poudre ou du détergent liquide endommagera l'adoucisseur d'eau. Assurez-vous d'avoir acheté le paquet de sel recommandé pour lave-vaisselle avant de remplir le réservoir de sel. Utilisez uniquement du sel régénérant à gros grain spécial lave-vaisselle : les autres types de sels sont en effet susceptibles de contenir des additifs non solubles pouvant entraver le bon fonctionnement de l'adoucisseur.

ATTENTION Dans un appareil équipé d'un panier à couverts (en fonction du modèle), les couverts sont nettoyés et séchés plus efficacement s'ils sont placés manches vers le bas. Cependant, pour éviter le risque de blessure, placez les couteaux et les fourchettes etc. avec les manches vers le haut. Les éléments en plastique qui ne supportent pas les hautes températures, tels que les conteneurs en plastique jetables ou les couverts et la vaisselle en plastique, ne conviennent pas. Ils risqueraient de fondre ou de se déformer. Sur les modèles équipés de la fonction Delay Start (Départ différé), assurez-vous que le réservoir est sec avant d'ajouter du détergent. Essuyez-le si nécessaire. Le détergent peut s'agglomérer s'il est versé dans un réservoir humide et peut ne pas être complètement dispersé.

AVERTISSEMENT Les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés en position couchée.

Consignes de sécurité _5

DW5500M_DD81-02615F-04_FR.indd 5

2020-08-25 오후 6:20:53

Consignes de sécurité

CONSIGNES CONCERNANT LA PROTECTION DES ENFANTS AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Cet appareil n'est pas un jouet ! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permettez pas de jouer dans ou autour du lave-vaisselle ni d'utiliser les commandes. Ils ne comprendront pas les dangers potentiels que représente l'appareil. Ils doivent être surveillés pendant que vous travaillez dans la cuisine. Les enfants courent également le risque de s'enfermer eux-mêmes en jouant dans le lave-vaisselle. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles font l'objet d'une surveillance ou si elles ont reçu des instructions concernant l'usage de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairement expliqué et qu'ils sont capables de l'utiliser en toute sécurité, parce qu'au fait des dangers encourus suite à une mauvaise utilisation. GARDEZ LES PRODUITS DE LAVAGE HORS DE PORTÉE DES ENFANTS ! Les détergents de lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie. Les enfants ne doivent pas s'approcher du lave-vaisselle lorsqu'il est ouvert. Il peut subsister du détergent dans le compartiment. Consultez immédiatement un médecin si votre enfant a ingéré ou inhalé du détergent.

CONSIGNES D'INSTALLATION DE VOTRE LAVE-VAISSELLE AVERTISSEMENT ATTENTION AVERTISSEMENT AVERTISSEMENT Avant d'installer l'appareil, vérifiez l'absence de dommages externes visibles. En aucune circonstance vous devez utiliser un appareil endommagé. Un appareil endommagé peut être dangereux. Le lave-vaisselle doit être branché uniquement dans une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé afin de pouvoir être déconnectée de l'alimentation électrique à tout moment. (Reportez-vous à la section « Pièces et caractéristiques » en page 10.) Le lave-vaisselle ne doit pas être installé devant une prise électrique Il y a un danger de surchauffe et d'incendie si le lave-vaisselle venait à être poussé contre la prise. Le lave-vaisselle ne doit pas être installé sous une table de cuisson. Les températures rayonnantes élevées qui sont parfois générées par une table de cuisson peuvent endommager le lave-vaisselle. Pour la même raison, il ne doit pas être installé à proximité de foyers ouverts ou autres appareils qui diffusent de la chaleur, tels que des radiateurs etc. Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas été complètement installé et que tous les réglages des ressorts de la porte ne sont pas effectués.

ATTENTION Avant de raccorder l'appareil, vérifiez que les données de connexion figurant sur la plaque signalétique (tension et puissance connectée) correspondent à celles de la prise murale. En cas de doute, consultez un électricien qualifié. La sécurité électrique de cet appareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efficace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérifié par un électricien qualifié. Le fabricant ne peut être tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple).

6_ Consignes de sécurité

DW5500M_DD81-02615F-04_FR.indd 6

2020-08-25 오후 6:20:53

ATTENTION Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas les exigences de sécurité de l'appareil (danger de surchauffe par exemple). Cet appareil peut être placé dans des installations mobiles telles que des bateaux uniquement si une estimation du risque a été effectuée par un ingénieur qualifié.

ATTENTION Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau. Le flexible de l'Aqua-Stop contient des fils électriques. Ne coupez jamais le flexible d'arrivée d'eau, même s'il est trop long. L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualifiée et compétente dans le strict respect des règlements locaux et nationaux de sécurité électrique en vigueur. Les réparations et autres travaux effectués par des personnes non qualifiées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés.

ATTENTION Le système intégré d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies : • • • •

AVERTISSEMENT Le lave-vaisselle est correctement installé et raccordé. Le lave-vaisselle est correctement entretenu et les pièces sont remplacées si cela est nécessaire. Le robinet d'arrêt est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple). Le système d'étanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité.

Un appareil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service d'assistance Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu responsable. Les réparations doivent uniquement être effectuées par un technicien qualifié. Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces lorsqu'elles sont montées peuvent garantir la sécurité. Débranchez toujours le lave-vaisselle lors de l'entretien (coupez l'alimentation électrique et retirez la prise).

ATTENTION AVERTISSEMENT ATTENTION Si le câble de connexion est endommagé, il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service d'assistance ou par un technicien de service autorisé. Dans les pays où certaines zones peuvent être infestées par des blattes ou autres vermines, veillez à toujours garder propres l'appareil et ses alentours. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie. Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque : • • • •

celle-ci est coupée à la prise murale et la fiche retirée, ou celle-ci est coupée au niveau du secteur, ou le fusible du secteur est déconnecté, ou bien encore le fusible vissé est retiré (dans les pays où cela est applicable).

N'apportez à l'appareil aucune autre modification que celles autorisées par le fabricant.

Consignes de sécurité _7

DW5500M_DD81-02615F-04_FR.indd 7

2020-08-25 오후 6:20:54

Consignes de sécurité

ATTENTION N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution. Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuées par un technicien autorisé par le fabricant. Dans le cas contraire la garantie devient non valide.

ATTENTION Lors de l'installation de l'appareil, assurez-vous de la présence d'un espace suffisant au-dessus, à gauche, à droite et à l'arrière afin d'assurer une ventilation appropriée. S'il n'y a pas suffisamment de place entre l'appareil et l'évier, vous risquez d'endommager l'évier ou de permettre la formation de moisissures. Assurez-vous que le niveau de dureté de l'eau du lave-vaisselle est correct pour votre région. (Reportez-vous à la section « Mode adoucisseur d'eau (Réglage du niveau de dureté de l'eau) » en page 16.)

INSTRUCTION CONCERNANT LE LABEL DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales spécifiques à l'appareil (par exemple, la directive REACH ou celles portant sur les DEEE et les batteries), consultez notre page relative au développement durable accessible via Samsung.com.

8_ Consignes de sécurité

DW5500M_DD81-02615F-04_FR.indd 8

Fonctions du lave-vaisselle Tableau de commande Écran d'affichage

UTILISATION DU PRODUIT DE LAVAGE ET DE L'ADOUCISSEUR D'EAU

Mode adoucisseur d'eau (Réglage du niveau de dureté de l'eau) Chargement du sel dans l'adoucisseur Utilisation du détergent Utilisation du produit de rinçage Ajustement de la quantité de liquide de rinçage Comment utiliser l'option Tablette multifonctions

CHARGEMENT DES PANIERS DU LAVEVAISSELLE

Chargement du panier supérieur Chargement du panier inférieur Tiges rabattables du panier inférieur Tiroir à couverts (argenterie) Pour laver au lave-vaisselle, les couverts/plats suivants

PROGRAMMES DE LAVAGE

Allumer l'appareil Changer le programme En fin de cycle de lavage Tableau des programmes de lavage

NETTOYAGE ET ENTRETIEN

Nettoyage des filtres Nettoyage des bras gicleurs Nettoyage de la porte Entretien de votre lave-vaisselle Protection contre le gel Comment entretenir votre lave-vaisselle ?

Alimentation en eau et vidange Raccordement des flexibles d'évacuation Placement de l'appareil Utilisation du lave-vaisselle

INSTALLATION DE VOTRE LAVE-VAISSELLE

Lave-vaisselle sous plan de travail, semi-encastré, entièrement encastré

Avant d'appeler le service d'assistance Codes d'information

Caractéristiques techniques Dimensions de l'appareil

Table des matières _9

DW5500M_DD81-02615F-04_FR.indd 9

2020-08-25 오후 6:20:54

Pièces et caractéristiques FONCTIONS DU LAVE-VAISSELLE Façade et face arrière (DW60M5070) 1

Grille pour tasses et/ ou verres

Accessoires : Manuel d'utilisation, entonnoir à sels, panier à couverts.

10_ Pièces et caractéristiques

DW5500M_DD81-02615F-04_FR.indd 10

2020-08-25 오후 6:20:56

Façade et face arrière (DW60M5050)

01 Pièces et caractéristiques

Grille pour tasses et/ ou verres

Accessoires : Manuel d'utilisation, entonnoir à sels, panier à couverts.

Pièces et caractéristiques _11

DW5500M_DD81-02615F-04_FR.indd 11

Appuyez sur ce bouton pour mettre en marche votre lave-vaisselle : l'écran s'allume.

Appuyez sur ce bouton pour sélectionner le programme de lavage souhaité.

Pour une petite quantité d'éléments, appuyez sur le bouton Demi-charge pour économiser de l'énergie.

Verrouillage de commande

Cette option vous permet de verrouiller les boutons du panneau de commande afin que les enfants ne puissent pas démarrer accidentellement le lave-vaisselle en appuyant sur un bouton. Pour verrouiller ou déverrouiller les boutons du panneau de commande, maintenez le bouton Verrouillage de commande enfoncé pendant trois (3) secondes.

Il affiche le temps restant, l'heure du départ différé, les codes d'information, etc.

Pour démarrer un programme, appuyez sur le bouton START (DÉPART) avant de fermer la porte. *Réinitialiser : pour annuler un programme actuellement en cours et vidanger le lavevaisselle, maintenez le bouton START (DÉPART) enfoncé pendant trois (3) secondes. Une fois le lave-vaisselle réinitialisé, sélectionnez un cycle et une option, puis appuyez sur le bouton START (DÉPART) pour redémarrer le lave-vaisselle.

Appuyez sur ce bouton pour programmer l'heure de différé pour le lavage. Il est possible de différer le démarrage du lavage jusqu'à 24 heures Appuyez une fois sur ce bouton pour retarder le démarrage du lavage d'une heure.

Appuyez sur le bouton Hygiène pour obtenir la meilleure hygiène possible dans votre lave-vaisselle. Cette fonction est disponible avec tous les programmes, sauf Lavage rapide et Prélavage.

Tablette multifonctions

Cette option Tablette multifonctions ne nécessite ni sel ni liquide de rinçage mais une tablette Tablette multifonctions. Cette fonction est disponible avec tous les programmes sauf Automatique, Lavage rapide et Prélavage.

Lorsque la porte est ouverte, seul le bouton POWER (MARCHE/ARRÊT) fonctionne. Vous pouvez sélectionner des options (Tablette multifonctions, Départ différ et/ou Demi-charge) avant de lancer un programme.

IMPORTANT : Afin de pouvoir tirer le meilleur parti de votre lave-vaisselle, lisez toutes les instructions d'utilisation avant d'utiliser l'appareil pour la première fois.

12_ Pièces et caractéristiques

DW5500M_DD81-02615F-04_FR.indd 12

Appuyez sur ce bouton pour mettre en marche votre lave-vaisselle : l'écran s'allume.

Appuyez sur ce bouton pour sélectionner le programme de lavage souhaité.

Pour une petite quantité d'éléments, appuyez sur le bouton Demi-charge pour économiser de l'énergie.

Appuyez sur le bouton Hygiène pour obtenir la meilleure hygiène possible dans votre lavevaisselle.

Tablette multifonctions

Cette option Tablette multifonctions ne nécessite ni sel ni liquide de rinçage mais une tablette Tablette multifonctions.

Verrouillage de commande

Cette option vous permet de verrouiller les boutons du panneau de commande afin que les enfants ne puissent pas démarrer accidentellement le lave-vaisselle en appuyant sur un bouton. Pour verrouiller ou déverrouiller les boutons du panneau de commande, maintenez le bouton Verrouillage de commande enfoncé pendant trois (3) secondes.

01 Pièces et caractéristiques

Si le voyant Remplissage de produit de rinçage ou Remplissage de sel est allumé, cela signifie que soit le sel soit le liquide de rinçage a besoin d'être réapprovisionné. Voyant Départ différ • 7

Si le voyant « Départ différ » est allumé, cela signifie que vous avez sélectionné l'option « Départ différ ».

Voyant Remplissage de produit de rinçage •

Si le voyant « Remplissage de produit de rinçage » est allumé, cela signifie que le lave-vaisselle a un niveau de liquide de rinçage bas et qu'il nécessite d'être rempli.

Voyant Remplissage de sel •

Si le voyant « Remplissage de sel » est allumé, cela signifie que le lave-vaisselle a un niveau de sel bas et qu'il nécessite d'être rempli.

Affiche le temps restant, le code d'information ou le temps de différé.

Appuyez sur ce bouton pour programmer l'heure de différé pour le lavage. Il est possible de différer le démarrage du lavage jusqu'à 24 heures Appuyez une fois sur ce bouton pour retarder le démarrage du lavage d'une heure.

Pour démarrer un cycle, appuyez sur le bouton START (DÉPART) avant de fermer la porte. *Réinitialiser : pour annuler un cycle actuellement en cours et vidanger le lave-vaisselle, maintenez le bouton START (DÉPART) enfoncé pendant trois (3) secondes. Une fois le lave-vaisselle réinitialisé, sélectionnez un cycle et une option, puis appuyez sur le bouton START (DÉPART) pour redémarrer le lave-vaisselle.

Vous pouvez sélectionner des options (Tablette multifonctions, Demi-charge, Départ différ, Hygiène) avant de lancer un cycle.

Pièces et caractéristiques _13

DW5500M_DD81-02615F-04_FR.indd 13

2020-08-25 오후 6:20:58

Pièces et caractéristiques Pour éviter que le pavé tactile ne perde de la sensibilité, suivez ces instructions : •

Appuyez bien au centre de chaque touche. N'appuyez pas excessivement.

Nettoyez la surface du panneau de commande tactile régulièrement avec un chiffon doux et humide.

Veillez à ne pas appuyer sur plusieurs touches en même temps, sauf en cas d'instruction contraire.

Icônes des programmes Appuyez sur le bouton Programme pour sélectionner chaque programme. Intensif Lavage automatique Normal ÉCO Express

Éléments très sales y compris les casseroles et poêles Éléments légèrement à très sales d'utilisation quotidienne, détection automatique de la quantité de salissures. (DW60M5070) Pour la vaisselle normalement sale, telle que les casseroles, les assiettes, les verres, les poêles légèrement sales. (DW60M5050) Éléments d'utilisation quotidienne normalement sales, avec consommations d'énergie et d'eau réduites. Éléments d'utilisation quotidienne normalement sales, avec une durée de cycle courte.

Peu sale avec une durée de cycle très courte. (DW60M5070)

Éléments délicats peu sales.

Rinçage à l'eau froide pour retirer la saleté avant de lancer un autre programme. (DW60M5070)

Affiche le temps restant, le code d'information ou le temps de différé.

Voyants de remplissage

Si l'indicateur de remplissage du liquide de rinçage ou du sel est allumé, cela signifie que soit le sel soit le liquide de rinçage a besoin d'être réapprovisionné.

14_ Pièces et caractéristiques

DW5500M_DD81-02615F-04_FR.indd 14

Icônes des programmes Normal ÉCO

01 Pièces et caractéristiques

Si le voyant de remplissage du liquide de rinçage ou du sel est allumé, cela Voyant Remplissage de signifie que soit le sel soit le liquide de rinçage a besoin d'être réapprovisionné. produit de rinçage Pour remplir le réservoir de produit de rinçage, reportez-vous à la section « Remplissage du réservoir de produit de rinçage » en page 19. Si le voyant « Remplissage de sel » est allumé, cela signifie que le lave-vaisselle a un niveau de sel bas et qu'il nécessite d'être rempli. Voyant Remplissage de sel Pour remplir le réservoir de sel, reportez-vous à la section « Chargement du sel dans l'adoucisseur » en page 17.

Appuyez sur le bouton Programme pour sélectionner chaque programme. Pour la vaisselle normalement sale, telle que les casseroles, les assiettes, les verres, les poêles légèrement sales. Éléments d'utilisation quotidienne normalement sales, avec consommations d'énergie et d'eau réduites.

Éléments très sales y compris les casseroles et poêles

Éléments délicats peu sales.

Éléments d'utilisation quotidienne normalement sales, avec une durée de cycle courte. Si l'indicateur de remplissage du liquide de rinçage ou du sel est allumé, Voyants de remplissage cela signifie que soit le sel soit le liquide de rinçage a besoin d'être réapprovisionné. Si le voyant « Remplissage de sel » est allumé, cela signifie que le lavevaisselle a un niveau de sel bas et qu'il nécessite d'être rempli. Voyant Remplissage de sel Pour remplir le réservoir de sel, reportez-vous à la section « Chargement du sel dans l'adoucisseur » en page 17. Si le voyant de remplissage du liquide de rinçage ou du sel est allumé, Voyant Remplissage de cela signifie que soit le sel soit le liquide de rinçage a besoin d'être produit de rinçage réapprovisionné. Pour remplir le réservoir de produit de rinçage, reportez-vous à la section « Remplissage du réservoir de produit de rinçage » en page 19. Si le voyant « Départ différ » est allumé, cela signifie que vous avez Voyant Départ différ sélectionné l'option « Départ différ ». Express

Affiche le temps restant, le code d'information ou le temps de différé.

Pièces et caractéristiques _15

DW5500M_DD81-02615F-04_FR.indd 15

2020-08-25 오후 6:20:59

Utilisation du produit de lavage et de l'adoucisseur d'eau MODE ADOUCISSEUR D'EAU (RÉGLAGE DU NIVEAU DE DURETÉ DE L'EAU) Votre lave-vaisselle est conçu pour vous permettre d'ajuster la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Ce mode est destiné à optimiser le niveau de consommation de sel. Pour régler la consommation de sel, procédez comme suit : 1. Allumez l'appareil ; 2. Appuyez sur le bouton Express (modèle encastrable) ou Programme (modèle non encastrable) pendant plus de 5 secondes pour lancer l'adoucisseur d'eau en mode Configuration ; ceci, dans les 60 secondes suivant la mise sous tension de l'appareil ; • Appuyez sur le bouton Express (modèle encastrable) ou Programme (modèle non encastrable) pour sélectionner le réglage adapté à votre environnement local. Les réglages s'afficheront selon la séquence suivante : H1  H2  H3  H4  H5  H6 ; il est recommandé d'effectuer les ajustements conformément au tableau suivant. * Le réglage d'usine : H3 (EN 50242) 3. Patientez 5 secondes pour rendre effective votre configuration. DURETÉ DE L'EAU ° dH

Position du sélecteur

1 dH (degré allemand) = 0,178 mmol/l 1 Clark (degré anglais) = 0,143 mmol/l 1 fH (degré français) = 0,1 mmol/l Pour obtenir des informations sur la dureté de votre eau, prenez contact avec votre compagnie des eaux locale qui vous approvisionne. ADOUCISSEUR D'EAU La dureté de l'eau varie d'un endroit à l'autre. Si de l'eau dure alimente le lave-vaisselle, des dépôts peuvent se former sur votre vaisselle et vos ustensiles. L'appareil est donc équipé d'un adoucisseur d'eau particulier qui utilise un sel spécialement conçu pour éliminer le calcaire et les sels minéraux de l'eau. [Dépôts sur les ustensiles]

16_ Utilisation du produit de lavage et de l'adoucisseur d'eau

DW5500M_DD81-02615F-04_FR.indd 16

2020-08-25 오후 6:20:59

CHARGEMENT DU SEL DANS L'ADOUCISSEUR Utilisez uniquement du sel conçu spécialement pour les lave-vaisselle. Le réservoir à sel est situé en dessous du panier inférieur et doit être rempli comme suit : ATTENTION

Utilisez uniquement du sel spécifiquement conçu pour un usage en lave-vaisselle. Tous les autres types de sel non-spécifiquement conçus pour un usage en lave-vaisselle, en particulier le sel de table, détérioreront l'adoucisseur d'eau. En cas de dégâts causés par l'utilisation de sel impropre, le fabricant ne peut appliquer sa garantie et décline toute responsabilité pour les dommages consécutifs. Remplissez de sel uniquement avant de démarrer l'un des programmes de lavage complets. Cela permet une évacuation immédiate des éventuels grains de sel ou résidus d'eau salé qui pourraient subsister au fond de la machine et entraîner sa corrosion. Après le premier cycle de lavage, le voyant du tableau de commande s'éteint.

1. Retirez le panier inférieur puis, dévissez et retirez le bouchon du réservoir de sel.

2. Si vous remplissez le réservoir pour la première fois, remplissez-le d'eau aux 2/3 (environ 1 litre).

02 Utilisation du produit de lavage et de l'adoucisseur d'eau

3. Positionnez l'entonnoir (fourni) dans l'orifice et versez environ 1,5 kg de sel. Il est normal qu'une petite quantité d'eau s'échappe du réservoir à sel.

4. Resserrez fermement le bouchon.

5. Le voyant indiquant le manque de sel doit s'éteindre après avoir rempli de sel le réservoir. •

Le réservoir de sel doit être rempli lorsque le voyant indiquant le manque de sel s'allume sur le panneau de commande. Bien que le réservoir de sel soit suffisamment rempli, le voyant peut rester allumé jusqu'à complète dissolution du sel. Si, au niveau du panneau de commande, le voyant indiquant le manque de sel n'est pas allumé, vous pouvez juger du moment où remplir à nouveau le réservoir de sel en vous basant sur les cycles que le lave-vaisselle a effectués. Si une quantité importante de sel s'est déversée à l'intérieur du lave-vaisselle, lancez un programme de pré-lavage afin de réduire cet excédent.

Utilisation du produit de lavage et de l'adoucisseur d'eau _17

DW5500M_DD81-02615F-04_FR.indd 17

2020-08-25 오후 6:21:00

Utilisation du produit de lavage et de l'adoucisseur d'eau UTILISATION DU DÉTERGENT Tous les programmes du lave-vaisselle nécessitent la présence de produit de lavage dans le compartiment dédié. Ajoutez la quantité correcte de produit de lavage pour le programme sélectionné afin d'assurer la meilleure performance. ATTENTION : Utilisez du produit de lavage pour lave-vaisselle uniquement. Le produit de lavage ordinaire produit trop de mousse, ce qui diminue les performances du lave-vaisselle ou provoque son dysfonctionnement. AVERTISSEMENT : N'ingérez pas de produit de lavage pour lave-vaisselle. Évitez de respirer dans les vapeurs. Le produit de lavage pour lave-vaisselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. Si vous avez avalé du produit de lavage ou si vous avez inhalé des vapeurs, consultez immédiatement un médecin. AVERTISSEMENT : Maintenez le produit de lavage pour lave-vaisselle hors de la portée des enfants.

Remplissage du réservoir de produit de lavage 1. Ouvrez le couvercle du réservoir de produit de lavage en poussant le loquet de libération du réservoir. Le couvercle est toujours ouvert à la fin d'un programme de lavage au lave-vaisselle.

2. Ajoutez la quantité recommandée de produit dans le compartiment principal de produit de lavage.

3. Fermez le couvercle en le glissant vers la gauche puis en le pressant vers le bas. Il n'y a aucun bouton séparé spécifique à l'utilisation de produits de lavage en tablette.

4. Pour un meilleur résultat de lavage, notamment si vous avez des éléments très sales, ajoutez une petite quantité (environ 8 g) de produit de lavage sur la porte. Il agira pendant la phase de pré-lavage.

18_ Utilisation du produit de lavage et de l'adoucisseur d'eau

DW5500M_DD81-02615F-04_FR.indd 18

2020-08-25 오후 6:21:01

UTILISATION DU PRODUIT DE RINÇAGE Remplissage du réservoir de produit de rinçage

ATTENTION : Ne versez pas de produit de lavage pour lave-vaisselle dans le compartiment de produit de rinçage. 1. Ouvrez le bouchon du réservoir de produit de rinçage en levant la poignée. Afin d'optimiser les performances de séchage, ajoutez du liquide de rinçage dans les produits de lavage en tablette.

02 Utilisation du produit de lavage et de l'adoucisseur d'eau

Lorsque le voyant Remplissage de produit de rinçage s'allume sur le panneau de commande, remplissez le réservoir de produit de rinçage. Votre lave-vaisselle est conçu pour être utilisé avec du produit de rinçage sous forme liquide uniquement. En utilisant du produit de rinçage en poudre, vous risquez de boucher l'ouverture du réservoir et de provoquer un dysfonctionnement du lave-vaisselle. Le produit de rinçage améliore la performance de séchage du lave-vaisselle.

2. Remplissez le réservoir avec du produit de rinçage. Utilisez l'orifice de visualisation lorsque vous remplissez le réservoir de produit de rinçage. ATTENTION : Ne remplissez pas le réservoir au-dessus du niveau maximal. Un excès de produit de rinçage peut déborder au cours du programme de lavage. 3. Une fois fini, fermez le bouchon.

AJUSTEMENT DE LA QUANTITÉ DE LIQUIDE DE RINÇAGE Vous pouvez ajuster la quantité de liquide de rinçage comme suit. Plus le chiffre réglé est élevé, meilleures seront les performances de séchage. 1. Allumez le lave-vaisselle. 2. Appuyez sur le bouton Express (modèle encastrable) ou Programme (modèle non encastrable) pendant cinq secondes, dans les 60 secondes suivant l'allumage du lave-vaisselle. (Comme avec le mode de réglage Adoucisseur) 3. Appuyez sur le bouton Départ différé pour entrer en mode de réglage Liquide de rinçage. 4. L'écran LED affiche le niveau de liquide de rinçage actuel. (entre d1 et d5) 5. Appuyez sur le bouton Express (modèle encastrable) ou Programme (modèle non encastrable) pour sélectionner la quantité de liquide de rinçage de votre choix. Les réglages changent selon la séquence suivante : d1  d2  d3  d4  d5  d1. (Le niveau par défaut est d4.) 6. Sélectionnez la quantité de liquide de rinçage et attendez 5 secondes pour achever la configuration.

Utilisation du produit de lavage et de l'adoucisseur d'eau _19

DW5500M_DD81-02615F-04_FR.indd 19

2020-08-25 오후 6:21:02

Utilisation du produit de lavage et de l'adoucisseur d'eau COMMENT UTILISER L'OPTION Tablette multifonctions Votre lave-vaisselle dispose d'une option Tablette multifonctions, qui ne nécessite ni sel ni liquide de rinçage mais une tablette 3 en 1. Le réglage Tablette multifonctions est réservé à une utilisation avec des tablettes Tablette multifonctions. Si vous utilisez une tablette Tablette multifonctions sans sélectionner cette option, l'appareil n'atteindra pas son meilleur niveau de performance. 1. Placez la tablette Tablette multifonctions dans le compartiment et sélectionnez ensuite l'option Tablette multifonctions. 2. Repoussez le couvercle et appuyez dessus jusqu'à ce qu'il s'enclenche et se ferme. Lorsque vous utilisez des produits de lavage à combinaison compacts Tablette multifonctions, assurez-vous que le couvercle peut être correctement fermé. ATTENTION : Conservez tous les produits de lavage dans un endroit sûr hors de portée des enfants. Ajoutez toujours le produit de lavage dans le réservoir juste avant le démarrage du lave-vaisselle.

20_ Utilisation du produit de lavage et de l'adoucisseur d'eau

DW5500M_DD81-02615F-04_FR.indd 20

2020-08-25 오후 6:21:02

Chargement des paniers du lave-vaisselle Pour un fonctionnement optimal du lave-vaisselle, respectez ces consignes de chargement. Les caractéristiques et l'apparence des paniers principaux et des paniers à couverts peuvent être différents de ceux de votre modèle.

Retrait de la vaisselle Pour éviter que de l'eau ne goutte du panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur puis le panier supérieur.

CHARGEMENT DU PANIER SUPÉRIEUR Le panier supérieur est conçu pour contenir de la vaisselle plus fragile et plus légère, tels que les verres, les tasses à café ou à thé et les soucoupes, les petits bols et les plats peu profonds (tant qu'ils ne sont pas trop sales). Positionnez les plats et les ustensiles de manière à ce qu'ils ne soient pas déplacés sous l'action du jet d'eau. Placez toujours les verres, les tasses et les bols à l'envers.

INTÉRIEUR DW60M5070 (14 couverts)

03 Chargement des paniers du lave-vaisselle

Attention avant ou après le chargement des paniers du lave-vaisselle Retirez de la vaisselle tout reste important de nourriture. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante. Placez les éléments dans le lave-vaisselle selon l'ordre suivant : 1. Les articles de type tasses, verres, casseroles/poêles, etc. doivent être chargés renversés. 2. Les objets courbes, ou ceux possédant des évidements, doivent être inclinés de sorte que l'eau puisse s'écouler. 3. Assurez-vous que les éléments sont empilés en toute sécurité et ne peuvent pas basculer. 4. Assurez-vous qu'ils n'empêchent pas les bras gicleurs de tourner durant le processus de lavage. Les très petits objets ne doivent pas être lavés en lave-vaisselle dans la mesure où ils peuvent facilement tomber des paniers.

INTÉRIEUR DW60M5050 (13 couverts)

Chargement des paniers du lave-vaisselle _21

DW5500M_DD81-02615F-04_FR.indd 21

2020-08-25 오후 6:21:02

Chargement des paniers du lave-vaisselle Ajustement du panier supérieur La hauteur du panier supérieur peut être réglée afin de ménager plus d'espace pour les articles et ustensiles de grande taille situés aussi bien dans le panier supérieur que dans celui inférieur. 1. Pour abaisser le panier supérieur, appuyez sur les poignées « A » situées de part et d'autre de celui-ci, tout en exerçant une légère pression sur le panier. 2. Pour remonter le panier supérieur, tirez-le simplement vers le haut sans toucher aux poignées. ATTENTION : Nous vous conseillons de régler la hauteur du panier supérieur avant d'y charger la vaisselle. Dans le cas contraire, vous risquez d'endommager cette dernière. Pour abaisser la position

Pour soulever la position

22_ Chargement des paniers du lave-vaisselle

2020-08-25 오후 6:21:02

CHARGEMENT DU PANIER INFÉRIEUR DW60M5070 (14 couverts)

03 Chargement des paniers du lave-vaisselle

Nous vous recommandons de placer les éléments encombrants qui sont les plus difficiles à nettoyer dans le panier inférieur : casseroles, poêles, couvercles, vaisselle de table ou saladiers, comme indiqué sur la figure de droite. Il est préférable de placer les plats et les couvercles sur le côté des paniers afin d'éviter de bloquer la rotation du bras gicleur supérieur. Les casseroles et récipients, etc. doivent toujours être placés à l'envers. Les casseroles profondes doivent être inclinées pour permettre à l'eau de s'écouler. La grille inférieure présente des rangées de tiges rabattables permettant à des casseroles ou des poêles volumineuses ou plus nombreuses d'être chargées.

DW60M5050 (13 couverts)

Les objets longs, couverts de service, couverts à salade et gros couteaux, doivent être placés sur la grille de sorte qu'ils n'entravent pas la rotation des bras gicleurs.

TIGES RABATTABLES DU PANIER INFÉRIEUR Pour un meilleur chargement des casseroles et des poêles, les tiges peuvent être rabattues et/ou retirées comme indiqué sur l'illustration ci-dessous.

Chargement des paniers du lave-vaisselle _23

DW5500M_DD81-02615F-04_FR.indd 23

2020-08-25 오후 6:21:03

Chargement des paniers du lave-vaisselle TIROIR À COUVERTS (ARGENTERIE) L'argenterie doit être placée dans le panier à couverts, les manches vers le bas. Les cuillères doivent être placées individuellement dans les emplacements appropriés. Les longs ustensiles doivent en particulier être placés à l'horizontal à l'avant du panier supérieur.

Cuillères de service

Ne laissez jamais un couvert dépasser par le bas. Placez toujours les ustensiles pointus la pointe vers le bas !

24_ Chargement des paniers du lave-vaisselle

DW5500M_DD81-02615F-04_FR.indd 24

03 Chargement des paniers du lave-vaisselle

Cuillères de service

Ne laissez jamais un couvert dépasser par le bas. Placez toujours les ustensiles pointus la pointe vers le bas !

Chargement des paniers du lave-vaisselle _25

DW5500M_DD81-02615F-04_FR.indd 25

Les éléments en plastique qui ne résistent pas à la chaleur. Les couverts plus anciens avec des parties collées qui ne résistent pas aux températures élevées. Couverts ou plats noués. Éléments en étain ou cuivre Plomb Cristal. Éléments en acier sujets à la rouille. Plateaux en bois. Éléments en fibres synthétiques.

Certains types de verres peuvent devenir ternes après de nombreux lavages. Les éléments en argent et en aluminium ont tendance à se décolorer lors du lavage. Les motifs en faïence peuvent s'estomper si les lavages en machine sont fréquents.

N'essayez pas de laver des éléments salis avec de la cendre de cigarette, de la cire de bougie, de la laque ou de la peinture. Lorsque vous achetez de nouveaux plats, assurez-vous bien qu'ils peuvent être lavés au lave-vaisselle. Veillez à ne pas surcharger votre lave-vaisselle. N'utilisez pas de couverts ne pouvant pas être lavés au lave-vaisselle. Ceci est important pour des résultats satisfaisants et pour une consommation d'énergie raisonnable.

Chargement des plats et couverts Les plats et les couverts ne doivent en aucun cas entraver la rotation des bras gicleurs. Chargez les objets creux tels que les tasses, les verres, les poêles, etc. avec l'ouverture vers le bas afin qu'il ne subsiste pas d'eau dans le récipient ou dans une embase profonde. Les plats et couverts ne doivent pas être positionnés l'un dans l'autre ou se recouvrir entre eux. • • •

Les verres ne doivent pas se toucher afin de leur éviter tout dommage. Placez les objets les plus grands, qui sont les plus difficiles à laver, dans le panier inférieur. Le panier supérieur est conçu pour contenir de la vaisselle plus fragile et plus légère, telle que les verres et les tasses à café ou à thé.

ATTENTION Les couteaux à lame longue placés en position verticale représentent un danger potentiel ! Les couverts longs et/ou tranchants, tels que les couteaux à découper, doivent être positionnés à l'horizontale dans le panier supérieur.

Dommages sur les objets en verre et autres plats. Causes possibles

Type de verre ou processus de fabrication. Composition chimique du produit de lavage. Température de l'eau et durée du programme de lavage.

Utilisez des plats en verre ou en porcelaine pour lesquels le fabricant a apposé la mention « adapté au lave-vaisselle ». Utilisez un produit de lavage doux décrit comme adapté à ces plats. Si nécessaire, recherchez de plus amples informations auprès des fabricants de produits de lavage. Sélectionnez un programme à basse température. Pour éviter tout dommage, retirez les verres et les couverts du lave-vaisselle le plus tôt possible après la fin du programme.

26_ Chargement des paniers du lave-vaisselle

DW5500M_DD81-02615F-04_FR.indd 26

2020-08-25 오후 6:21:06

Programmes de lavage

ALLUMER L'APPAREIL Vous pouvez entendre un « clic » lorsque la porte est bien fermée. Une fois le lavage terminé, vous pouvez désactiver le commutateur en appuyant sur le bouton POWER (MARCHE/ARRÊT).

CHANGER LE PROGRAMME

04 Programmes de lavage

Commencer un cycle de lavage 1. Ouvrez le panier inférieur et supérieur en le tirant vers vous, chargez la vaisselle et repoussez-les pour les fermer. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur (reportez-vous à la section intitulée « Chargement des paniers du lave-vaisselle »). 2. Versez du produit de lavage (reportez-vous à la section intitulée « Utilisation du produit de lavage et de l'adoucisseur d'eau »). 3. Insérez la fiche dans la prise murale. L'alimentation est en 220-240 V~, 50 HZ, la spécification de la prise est 10 A 250 V CA. Vérifiez que l'alimentation en eau est réglée sur la pression appropriée. 4. Fermez la porte, appuyez sur le bouton POWER (MARCHE/ARRÊT) pour allumer le lave-vaisselle.

Introduction : 1. Un cycle en cours peut être modifié seulement s'il n'y a pas longtemps qu'il a commencé. Dans le cas contraire, le produit de lavage peut avoir déjà été libéré, et l'appareil peut avoir déjà vidangé l'eau de lavage. Si c'est le cas, le réservoir de produit de lavage doit être rempli (reportez-vous à la section intitulée « Remplissage du réservoir de produit de lavage »). 2. Appuyez sur le bouton POWER (MARCHE/ARRÊT) ou START (DÉPART) pendant 3 secondes pour annuler le programme, puis activez-le de nouveau pour pouvoir modifier le programme avec le réglage de programme souhaité. Si vous ouvrez la porte pendant un programme de lavage, le lave-vaisselle se met en pause. La lumière du programme cesse de clignoter et le signal sonore est émis toutes les minutes jusqu'à ce que vous fermiez la porte. Après avoir fermé la porte, le lave-vaisselle reprend automatiquement le fonctionnement après 3 secondes. Si la fonction mémoire de votre modèle ne fonctionne pas, le lave-vaisselle finit le programme sélectionné après la coupure d'alimentation.

Ajout de vaisselle Un couvert oublié peut être ajouté à tout moment tant que le réservoir du produit de lavage ne s'est pas ouvert. 1. Ouvrez la porte un peu pour arrêter le lavage. 2. Une fois que les bras gicleurs ont cessé de fonctionner, vous pouvez complètement ouvrir la porte. 3. Ajoutez la vaisselle oubliée. 4. Fermez la porte ; le lave-vaisselle se met en marche après dix secondes. AVERTISSEMENT : Il est dangereux d'ouvrir la porte pendant le cycle de lavage car l'eau chaude risque de gravement vous brûler. Si la porte est ouverte en cours de fonctionnement, un mécanisme de sécurité s'enclenche et arrête le programme.

Programmes de lavage _27

DW5500M_DD81-02615F-04_FR.indd 27

2020-08-25 오후 6:21:06

Programmes de lavage EN FIN DE CYCLE DE LAVAGE Le signal sonore du lave-vaisselle est brièvement émis, puis s'arrête à la fin du cycle de lavage. Le programme est terminé seulement lorsque « 0 » apparaît à l'écran. 1. Éteignez le lave-vaisselle en appuyant sur le bouton POWER (MARCHE/ARRÊT). 2. Fermez le robinet d'eau ! Ouvrez la porte avec précaution. De la vapeur brûlante peut s'échapper lorsque la porte est ouverte ! • • •

La vaisselle chaude est sensible aux coups. Vous devez laisser refroidir la vaisselle pendant environ 15 minutes avant de la retirer de l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la et patientez quelques minutes avant de retirer la vaisselle. Ainsi, la vaisselle sera moins chaude et plus sèche. Videz le lave-vaisselle.

Il est normal que le lave-vaisselle soit humide à l'intérieur. Videz d'abord le panier inférieur puis le panier supérieur. Vous éviterez ainsi de faire goutter l'eau résiduelle du panier supérieur dans le panier inférieur.

TABLEAU DES PROGRAMMES DE LAVAGE DW60M5070/DW60M5050 Programme

Prélavage (50 °C) Lavage (60 °C) Rinçage Rinçage Rinçage (70 °C) Séchage Prélavage (50 °C) Lavage (60 °C) Rinçage Rinçage Rinçage (70 °C) Séchage Lavage (45 °C) Rinçage Rinçage (65 °C) Séchage Lavage (50 °C) Rinçage Rinçage (70 °C) Séchage Prélavage Lavage (40 °C) Rinçage Rinçage (60 °C) Séchage

Temps de fonctionnement (min)

Consommation d'énergie (kWh)

Consommation d'eau (ℓ)

Lavage rapide (DW60M5070)

Automatique (DW60M5070)

Automatique + Hygiène (DW60M5070)

Prélavage Lavage (40 °C) Rinçage Rinçage (65 °C) Séchage Prélavage (50 °C) Lavage (60 °C) Rinçage (60 °C) Séchage Prélavage (50 °C) Lavage (60 °C) Rinçage (65 °C) Séchage Lavage (45 °C) Rinçage (50 °C) Rinçage (55 °C) Prélavage (45 °C) Automatique (45 à 55 °C) Rinçage Rinçage (65 °C) Séchage Prélavage (45 °C) Lavage (55 °C) Rinçage Rinçage (70 °C) Séchage Prélavage (45 °C) Automatique (55 °C) Rinçage Rinçage (65 °C) Séchage Prélavage (45 °C) Lavage (55 °C) Rinçage Rinçage (65 °C) Séchage Prélavage

Temps de fonctionnement (min)

Consommation d'énergie (kWh)

Consommation d'eau (ℓ)

04 Programmes de lavage

Description du cycle

La durée de lavage varie en fonction de la pression et de la température de l'arrivée d'eau. Lavage rapide : L'utilisation continue du programme Lavage rapide pendant une période prolongée n'est pas recommandée. Cela peut réduire le niveau de performances de l'adoucisseur d'eau.

Programmes de lavage _29

DW5500M_DD81-02615F-04_FR.indd 29

2020-08-25 오후 6:21:06

Nettoyage et entretien NETTOYAGE DES FILTRES Système de filtration Pour vous faciliter la tâche, nous avons placé la pompe de vidange et le système de filtration à l'intérieur de la cuve pour en faciliter l'accès. Le système de filtration est constitué de trois composants : le filtre principal, le préfiltre et le filtre fin. 1. Filtre principal : les particules d’aliments et de salissures piégées par ce filtre sont pulvérisées par un jet spécial situé sur le bras gicleur inférieur et éliminées par la vidange. 2. Pré-filtre : les éléments plus gros, tels que les morceaux d'os ou de verre, susceptibles de colmater la vidange sont interceptés par le pré-filtre. Pour retirer un élément retenu par ce filtre, pressez doucement les languettes sur le dessus de ce filtre et soulevez-le. 3. Filtre fin : ce filtre retient les résidus d’aliments et de salissures dans la zone du puits collecteur et évite qu'ils ne se redéposent sur la vaisselle au cours d'un cycle.

ATTENTION : Ne placez pas le filtre fin à l'envers.

Filtre assemblé Pour de meilleurs résultats et performances, le filtre assemblé doit être nettoyé. Le filtre retire efficacement les particules d'aliments de l'eau de lavage, permettant sa recirculation durant le cycle. Pour cette raison, il s'avère important de retirer les plus grosses particules d'aliments piégées dans le filtre après chaque cycle de lavage en rinçant le filtre semi-circulaire et la coupelle sous l'eau courante. Pour retirer le filtre assemblé, tournez-le dans le sens inverse des aiguilles d'une montre et soulevez-le. Le filtre assemblé tout entier doit être nettoyé régulièrement. Pour nettoyer le pré-filtre et le filtre fin, utilisez une brosse de nettoyage. Puis, réinsérez le filtre entier dans le lavevaisselle, en le positionnant sur son siège, en le pressant vers le bas et en le tournant dans le sens des aiguilles d'une montre.

Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Le repositionnement incorrect du filtre peut réduire le niveau de performances de l'appareil et endommager la vaisselle et les ustensiles. AVERTISSEMENT : Ne faites jamais fonctionner le lave-vaisselle sans les filtres en place. Lors du nettoyage des filtres, ne les endommagez pas. Dans le cas contraire, les filtres peuvent ne pas jouer leur rôle et des résultats de lavage médiocres ou des dommages sur les parties internes peuvent être générés.

30_ Nettoyage et entretien

DW5500M_DD81-02615F-04_FR.indd 30

2020-08-25 오후 6:21:06

NETTOYAGE DES BRAS GICLEURS Ouverture

NETTOYAGE DE LA PORTE Pour nettoyer l'arête autour de la porte, vous devez utiliser uniquement un chiffon doux, tiède et humide. En outre, n'utilisez jamais de nettoyants abrasifs ou de tampons à récurer sur les surfaces extérieures car cela provoquerait des rayures sur le fini. Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface.

05 Nettoyage et entretien

Il est nécessaire de nettoyer régulièrement les bras gicleurs car les résidus d'eau dure peuvent colmater les jets des bras gicleurs et les roulements. Pour retirer le bras gicleur central, maintenez l'écrou, tournez le bras dans le sens des aiguilles d'une montre pour le retirer. Pour retirer le bras gicleur inférieur, tirez le bras gicleur vers le haut. Lavez les bras à l'eau savonneuse et tiède et utilisez une brosse souple pour nettoyer les jets. Replacez-les après les avoir suffisamment rincés.

AVERTISSEMENT : N'utilisez jamais un pulvérisateur pour nettoyer le panneau de la porte car il pourrait endommager le verrouillage de la porte et les composants électriques. Il n'est pas conseillé d'utiliser un agent abrasif ou certaines serviettes en papier en raison du risque de rayures ou de taches laissées sur la surface en acier inoxydable.

ENTRETIEN DE VOTRE LAVE-VAISSELLE Pour nettoyer le panneau de commande, utilisez un tissu légèrement humide puis séchez-le minutieusement. Pour nettoyer l'extérieur, utilisez une bonne cire à polir pour appareils électroménagers. N'utilisez jamais d'objets pointus, de tampons à récurer ou de nettoyants agressifs sur aucune partie du lave-vaisselle.

PROTECTION CONTRE LE GEL Si votre lave-vaisselle est laissé dans un emplacement non chauffé durant l'hiver : 1. Coupez l'arrivée d'électricité au lave-vaisselle. 2. Coupez l'alimentation en eau et débranchez le tuyau d'entrée d'eau à la vanne d'arrivée d'eau. 3. Vidangez l'eau du tuyau d'entrée et de la vanne d'arrivée d'eau. (Utilisez une cuvette pour recevoir l'eau) 4. Rebranchez le tuyau d'entrée d'eau à la vanne d'arrivée d'eau. 5. Retirez le filtre au fond de la cuve et utilisez une éponge pour absorber l'eau.

Nettoyage et entretien _31

DW5500M_DD81-02615F-04_FR.indd 31

Après chaque lavage Après chaque lavage, coupez l'arrivée d'eau à l'appareil et laissez la porte légèrement entrebâillée afin que l'humidité et les odeurs ne restent pas prisonnières à l'intérieur. Retirer la prise Avant de nettoyer l'appareil ou d'effectuer un entretien, débranchez toujours le cordon d'alimentation de la prise murale. Aucun solvant ni nettoyant abrasif Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez aucun solvant ni produit de nettoyage abrasif. Utilisez uniquement un tissu et de l'eau savonneuse tiède. Pour retirer les traces ou les taches de la surface intérieure, utilisez un tissu humidifié avec de l'eau et un peu de vinaigre blanc ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle. Pendant vos vacances Lorsque vous partez en vacances, il est recommandé d'effectuer un cycle de lavage avec le lave-vaisselle vide, puis retirez la fiche de la prise murale, coupez l'arrivée d'eau et laissez la porte de l'appareil légèrement entrebâillée. Cela préservera les joints plus longtemps et évitera aux odeurs de se développer dans l'appareil. Déplacement de l'appareil Si l'appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela s'avère absolument nécessaire, il peut être positionné sur sa face arrière. Joints L'un des facteurs qui est à l'origine du développement des odeurs dans le lave-vaisselle : les aliments qui restent prisonniers dans les joints. Un nettoyage périodique avec une éponge humide évitera ce phénomène.

32_ Nettoyage et entretien

DW5500M_DD81-02615F-04_FR.indd 32

2020-08-25 오후 6:21:07

Installation du lave-vaisselle AVERTISSEMENT : Risque d'électrocution ! Ne pas brancher le lave-vaisselle sur le secteur avant son l'installation. Le non-respect de cette consigne est susceptible d'entraîner un accident mortel ou une électrocution. ATTENTION : L'installation des tuyaux et des équipements électriques doit être effectuée par des professionnels.

ATTENTION Pour votre sécurité : N'UTILISEZ PAS DE RALLONGE NI D'ADAPTATEUR AVEC CET APPAREIL. NE COUPEZ, NI NE RETIREZ JAMAIS LA TROISIÈME BROCHE DE TERRE DE LA FICHE DU CORDON D'ALIMENTATION.

Exigences électriques • •

Un fusible ou disjoncteur de 220 à 240 V~, 50 Hz. La prise de courant utilisée est dédiée uniquement au lave-vaisselle.

Instructions de mise à la terre

06 Installation du lave-vaisselle

A propos du raccordement électrique

Assurez-vous de l'existence d'une mise à la terre correcte avant toute utilisation. Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre permet de réduire le risque d'électrocution en créant un chemin de moindre résistance pour le courant électrique. Ce lave-vaisselle est équipé d’un cordon d'alimentation disposant d'un conducteur et d’une prise de mise à la terre. La fiche doit être reliée à une prise compatible qui a été installée et connectée à la terre conformément aux directives et règlements locaux en vigueur. AVERTISSEMENT : Tout branchement non conforme du conducteur de mise à la terre peut entraîner un risque d'électrocution. En cas de doute sur la conformité de la mise à la terre de votre appareil, faites appel à un électricien qualifié ou à un représentant de votre service après-vente. Ne modifiez en aucun cas la prise fournie avec l'appareil.

ALIMENTATION EN EAU ET VIDANGE Branchement Eau froide Branchez le tuyau d'alimentation en eau froide sur un connecteur fileté (3/4'') et assurez-vous qu'il y soit fermement fixé. Si les canalisations d'eau sont nouvelles ou si elles ont été longuement inutilisées, faites couler au préalable l'eau pour être sure qu'elle soit claire. Cette précaution est nécessaire pour éviter les risques de blocage de l'arrivée d'eau et de dommage sur l'appareil. Le tuyau d'arrivée d'eau fourni est équipé du système « aqua-safe ». Assurez-vous d'avoir fixé le tuyau d'arrivée d'eau « aqua-safe » au robinet.

Installation du lave-vaisselle _33

DW5500M_DD81-02615F-04_FR.indd 33

2020-08-25 오후 6:21:07

Installation du lave-vaisselle Branchement Eau chaude L'arrivée d'eau de l'appareil peut également être raccordée à l'alimentation en eau chaude de la maison (chauffage central ou chaudière) tant que cette eau n'excède pas les 60 °C. Dans ce cas, la durée du programme de lavage sera réduite d'environ 15 minutes et l'efficacité du lavage sera légèrement amoindrie. Le raccordement à l'alimentation d'eau chaude doit être effectué selon les mêmes procédures que pour le raccordement à une arrivée d'eau froide. Installation de l'appareil Installez l'appareil à l'emplacement voulu. La paroi arrière contre le mur et les côtés contre les meubles ou le mur adjacent(s). Le lave-vaisselle est équipé d'une arrivée d'eau et d'un tuyau d'évacuation qui peuvent être installés à droite ou à gauche pour simplifier l'installation.

Comment vidanger un excès d'eau dans les tuyaux ? Si l'évier est situé à plus de 1000 mm du sol, l'eau en excès dans les tuyaux ne peut pas être vidangée directement dans l'évier. Il est alors nécessaire de vidanger cette eau dans un bac ou tout conteneur approprié installé à l'extérieur et moins haut que l'évier.

Sortie d'eau Branchez le tuyau d'évacuation d'eau. Le tuyau d'évacuation doit être correctement installé pour éviter tout risque de fuites ou d'inondation. Veillez que le tuyau d'arrivée d'eau ne soit ni plié ni écrasé.

Tuyau d'extension Si vous avez besoin d'un tuyau d'évacuation plus long, utilisez une taille et une qualité similaire au présent matériel. Sa longueur ne doit pas excéder 4 mètres ; dans le cas contraire l'efficacité de lavage du lave-vaisselle pourrait être réduite.

Raccordement du siphon Le branchement des eaux usées doit s'effectuer à une hauteur située entre 40 cm (minimum) et 100 cm (maximum) par rapport au fond du lave-vaisselle. Le tuyau d'évacuation doit être immobilisé par un clip de canalisation.

Aqua-safe Le Système Aqua-safe est un système de vanne de sécurité conçu pour éviter les fuites d'eau. À la moindre fuite au niveau du tuyau d'arrivée d'eau, la vanne de sécurité coupe l'approvisionnement en eau. Si le tuyau d'arrivée d'eau ou la vanne de sécurité sont endommagés, retirez-les et remplacez-les. Ne tentez pas d'élargir ou de raccourcir le tuyau d'arrivée.

34_ Installation du lave-vaisselle

DW5500M_DD81-02615F-04_FR.indd 34

2020-08-25 오후 6:21:07

RACCORDEMENT DES FLEXIBLES D'ÉVACUATION Insérez le flexible d'évacuation dans un tuyau d'évacuation d'au moins 4 cm de diamètre, ou laissez-le pendre dans l'évier, en évitant de le plier ou de le tordre. Le haut du flexible d'évacuation doit se situer à une hauteur comprise entre 40 et 100 cm. L'extrémité libre du tuyau ne doit pas être immergée dans l'eau pour éviter tout reflux. 06 Installation du lave-vaisselle

REMARQUE Le haut du tuyau doit être situé à une hauteur comprise entre 40 et 100 cm. L'extrémité libre du tuyau ne doit pas être immergée.

PLACEMENT DE L'APPAREIL Installez l'appareil à l'emplacement voulu. La paroi arrière contre le mur et les côtés contre les meubles ou le mur adjacent(s). Le lave-vaisselle est équipé d'une arrivée d'eau et d'un tuyau d'évacuation qui peuvent être installés soit sur le côté droit soit sur le côté gauche pour simplifier l'installation.

Mise à niveau de l'appareil Une fois l'appareil positionné pour la mise à niveau, la hauteur du lave-vaisselle peut être modifiée par ajustement du système fileté des pieds. Dans tous les cas, l'appareil ne doit pas être incliné de plus de 2°.

UTILISATION DU LAVE-VAISSELLE Les paramètres suivants doivent être vérifiés avant de démarrer le lave-vaisselle : 1. le lave-vaisselle est stable et de niveau ; 2. la vanne d'arrivée d'eau est ouverte ; 3. les raccordements des tuyaux ne présentent aucune fuite ; 4. les câbles sont correctement raccordés ; 5. l'appareil est sous tension ; 6. les tuyaux d'arrivée et d'évacuation d'eau ne sont pas entremêlés ; 7. tous les matériaux d'emballage et les imprimés ont été retirés du lave-vaisselle. ATTENTION : Après l'installation, veuillez à conserver ce manuel dans un endroit sûr. Son contenu peut être d'une aide précieuse pour les utilisateurs.

Installation du lave-vaisselle _35

DW5500M_DD81-02615F-04_FR.indd 35

2020-08-25 오후 6:21:07

Installation de votre lave-vaisselle LAVE-VAISSELLE SOUS PLAN DE TRAVAIL, SEMI-ENCASTRÉ, ENTIÈREMENT ENCASTRÉ Assurez-vous de suivre attentivement ces instructions pour que votre nouveau lave-vaisselle puisse fonctionner de façon appropriée et que son utilisation ne cause aucune blessure. Nouvelle installation Si aucun lave-vaisselle n'a encore été installé, la majorité du travail devra être effectuée avant que le lave-vaisselle ne soit mis en place. Remplacement Si ce lave-vaisselle est installé en remplacement d'un ancien modèle, assurez-vous de vérifier la compatibilité des tuyaux existants. Remplacez-les au besoin.

ETAPE 1 : CHOIX DU MEILLEUR EMPLACEMENT POUR LE LAVE-VAISSELLE Le lave-vaisselle doit être installé à proximité des tuyaux d'arrivée d'eau et de vidange existants et du cordon d'alimentation. Un côté de l'évier du meuble doit être choisi pour faciliter le raccordement des tuyaux de vidange du lave-vaisselle. 1. Choisissez un emplacement près de l'évier afin de faciliter l'installation des tuyaux d'arrivée d'eau et de vidange. 2. Moins de 5 mm entre le haut du lave-vaisselle et du meuble et la porte extérieure alignée avec le meuble. 90°

Entrées du câble électrique, du 820 à 870 tuyau de vidange et du tuyau d'arrivée d'eau 580 minimum Espace entre le bas du meuble et le sol

3. Si le lave-vaisselle est installé à l'angle du meuble, vous devez prévoir un espace pour l'ouverture de la porte. Lave-vaisselle

Porte du lavevaisselle

Espace minimal de 50 mm

Vous aurez peut-être besoin de percer un autre trou dans le meuble situé en face en fonction de l'emplacement de votre prise électrique.

36_ Installation de votre lave-vaisselle

DW5500M_DD81-02615F-04_FR.indd 36

2020-08-25 오후 6:21:08

ETAPE 2 : VÉRIFICATION DES EXIGENCES EN TERMES D'ALIMENTATION D'EAU ET D'ÉLECTRICITÉ • • •

La pression de l'alimentation en eau doit être comprise entre 0,04 et 1,0 MPa. Alimentation en eau froide uniquement. Assurez-vous que la température de l'eau n'excède pas 60 ˚C. N'alimentez pas en eau chaude. Dans le cas contraire, l'appareil peut ne pas fonctionner correctement.

Utilisez une tension nominale comprise entre 220 et 240 V~, 50 Hz. Installez l'appareil alors que le cordon d'alimentation n'est pas branché. Utilisez une prise ayant une intensité maximale de 16 A. (L'intensité maximale pour ce lave-vaisselle est de 11 A.) Lorsque vous branchez le lave-vaisselle, assurez-vous que la prise : - Un fusible ou disjoncteur de 220 à 240 V~, 50 Hz. - La prise de courant utilisée est dédiée uniquement au lave-vaisselle. • Après l'installation, vérifiez si le cordon d'alimentation n'est pas plié ou endommagé. Assurez-vous d'avoir fermé la vanne d'arrivée d'eau avant de raccorder le tuyau d'arrivée d'eau au lave-vaisselle. Scellez les raccords du tuyau avec du ruban Téflon ou un produit d'étanchéité pour empêcher toute fuite.

ETAPE 3 : PRÉPARATION DU PANNEAU PERSONNALISÉ (POUR UN LAVE-VAISSELLE ENTIÈREMENT ENCASTRÉ OU SEMI-ENCASTRÉ) Le panneau personnalisé doit être traité conformément aux dimensions illustrées. 18 6-8

A Entièrement encastré

589 566± 0,2 451± 0,2 540± 0,2

07 Installation de votre lave-vaisselle

ATTENTION A A-A A-A Semi-encastré

Installation de votre lave-vaisselle _37

DW5500M_DD81-02615F-04_FR.indd 37

2020-08-25 오후 6:21:09

Installation de votre lave-vaisselle Entièrement encastré 1. Installez le crochet sur le panneau personnalisé en bois et placez le crochet dans l'encoche de la porte extérieure du lave-vaisselle. 2. Après avoir positionné le panneau, fixez-le sur la porte extérieure à l'aide de vis et de boulons. ATTENTION : Utilisez un panneau personnalisé compris entre 3 et 7 kg. Retirez les quatre vis courtes.

Insérez les quatre vis longues.

Semi-encastré 1. Adhésif magique A et adhésif magique B à séparer. Adhésif magique A sur le panneau personnalisé en bois et adhésif magique B feutré sur la porte extérieure du lave-vaisselle. 2. Après avoir positionné le panneau, fixez-le sur la porte extérieure à l'aide de vis et de boulons. ATTENTION : Utilisez un panneau personnalisé compris entre 3 et 6 kg. Retirez les quatre vis courtes. Adhésif magique

Insérez les quatre vis longues.

38_ Installation de votre lave-vaisselle

1. Les ressorts de la porte sont réglés en usine avec la tension appropriée pour la porte extérieure. Si le panneau personnalisé en bois est installé, vous devrez ajuster la tension des ressorts de la porte. Faites tourner la vis de réglage pour permettre au dispositif de réglage de contracter ou détendre le câble métallique. 2. La tension des ressorts de la porte est correcte lorsque la porte reste horizontale en position entièrement ouverte et se rehausse pour fermer en la soulevant légèrement d'un doigt.

07 Installation de votre lave-vaisselle

UP Installation de votre lave-vaisselle _39

DW5500M_DD81-02615F-04_FR.indd 39

2020-08-25 오후 6:21:09

Installation de votre lave-vaisselle

ETAPE 5 : INSTALLATION DU LAVE-VAISSELLE UP DOWN UP UP DO WN DO WN UP DOWN

1. Installez la porte du meuble sur la porte extérieure du lave-vaisselle à l'aide des équerres fournies. Reportez-vous au modèle pour positionner les équerres. (Pour un lave-vaisselle entièrement encastré ou semi-encastré) 2. Ajustez la tension des ressorts de la porte en utilisant une clé hexagonale et en la faisant tourner dans le sens horaire pour serrer les ressorts de gauche et de droite de la porte. Le non-respect de cette consigne pourrait endommager votre lavevaisselle. (Pour un lave-vaisselle entièrement encastré ou semi-encastré) 3. Raccordez le tuyau d'arrivée d'eau à l'alimentation d'eau froide. 4. Raccordez le tuyau d'évacuation. Reportez-vous au schéma. 5. Branchez le cordon d’alimentation. 6. Apposez la bande de condensation sous la surface de travail du meuble. Veuillez vous assurer que la bande de condensation est alignée avec le bord de la surface de travail. 7. Mettez le lave-vaisselle en position. 8. Mettez le lave-vaisselle à niveau. Les pieds arrière peuvent être ajustés depuis l'avant du lave-vaisselle en faisant tourner la vis hexagonale située au milieu de la base du lave-vaisselle, à l'aide d'une clé hexagonale. Pour ajuster les pieds avant, utilisez un tournevis à tête plate et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit de niveau. 9. Le lave-vaisselle doit absolument être fixé en place. Il existe deux façons de le faire : A. Surface de travail normale : Placez le crochet d'installation dans l'encoche du plan latéral et fixez-le sur la surface de travail à l'aide des vis à bois. B. Plan de travail en marbre ou granite : Fixez le côté avec une vis.

40_ Installation de votre lave-vaisselle

DW5500M_DD81-02615F-04_FR.indd 40

2020-08-25 오후 6:21:10

ETAPE 6 : MISE À NIVEAU DU LAVE-VAISSELLE

07 Installation de votre lave-vaisselle

Vérifiez le niveau de l'avant vers l'arrière.

UP DOWN Vérifiez le niveau d'un côté à l'autre.

UP DO WN Le lave-vaisselle doit être de niveau pour assurer le bon fonctionnement des paniers à vaisselle et de bonnes performances de lavage. 1. Placez un niveau à bulle sur la porte et le rail des paniers à l'intérieur de la cuve comme indiqué, afin de vérifier que le lavevaisselle est de niveau. 2. Mettez le lave-vaisselle de niveau en ajustant les trois pieds de mise à niveau tour à tour. 3. Lorsque vous mettez le lave-vaisselle de niveau, faites attention à ne pas laisser l'appareil basculer. Si la hauteur du pied n'est pas assez élevée, utilisez un pied supplémentaire.

Installation de votre lave-vaisselle _41

DW5500M_DD81-02615F-04_FR.indd 41

2020-08-25 오후 6:21:10

Dépannage Des modifications sont susceptibles d'intervenir sans avis préalable, en application de la politique de développement constant et de mise à jour du fabricant.

AVANT D'APPELER LE SERVICE D'ASSISTANCE PROBLÈME Le lave-vaisselle ne fonctionne pas

CAUSE POSSIBLE Un fusible a grillé ou le disjoncteur a été déclenché.

L'appareil est éteint.

La pression de l'eau est trop faible.

La pompe de vidange ne s'arrête pas

L'appareil émet en temps normal différents bruits. Certains couverts ou ustensiles ne sont pas maintenus correctement dans le panier ou un petit objet est passé au travers de ce dernier. Le moteur émet un bourdonnement.

De l'eau de lessive reste dans la cuve

Le lave-vaisselle n'a pas été utilisé récemment. Si vous n'utilisez pas régulièrement le lavevaisselle, effectuez un cycle de remplissage et de vidange toutes les semaines afin d'éviter que le joint ne sèche. Utilisez uniquement un produit de lavage spécialement conçu pour les lave-vaisselle. Si vous constatez la présence d'eau de lessive, ouvrez la porte du lave-vaisselle afin de la laisser s'évaporer. Versez 1 gallon d'eau froide dans la cuve. Fermez et verrouillez le lave-vaisselle, puis lancez le cycle Prélavage pour vidanger l'eau. Répétez l'opération si nécessaire. Essuyez le produit de rinçage qui a débordé. Utilisez un produit de lavage sans colorant.

Remplissez le distributeur de produit de rinçage.

Sélectionnez un cycle de lavage plus intensif. Veillez à ce que la vaisselle ne gêne pas l'ouverture du distributeur de produit de lavage ou les bras gicleurs.

Le produit de lavage utilisé ne convient • pas. •

Présence de taches sur les parois de la cuve La vaisselle est encore mouillée La vaisselle (plats et assiettes) est encore sale

Le produit de rinçage a débordé. Le produit de lavage utilisé contient un colorant. Le distributeur de produit de rinçage est vide. Le mauvais cycle a été utilisé. Mauvaise répartition dans les paniers.

SOLUTION Remplacez le fusible concerné ou réarmez le disjoncteur. Débranchez tout autre appareil relié à la même prise que le lave-vaisselle. Assurez-vous que le lave-vaisselle est sous tension et que la porte est complètement fermée. Assurez-vous que le cordon d'alimentation est correctement branché à la prise murale. Vérifiez que l'appareil est correctement relié à l'alimentation en eau et que le robinet est ouvert. L'appareil est conçu pour détecter un trop-plein d'eau. En cas de trop-plein, le lave-vaisselle coupe la pompe de circulation et enclenche la pompe de vidange. Dissolution des résidus alimentaires et ouverture du réservoir de produit de lavage. Assurez-vous que tous les éléments de vaisselle sont correctement stabilisés.

DW5500M_DD81-02615F-04_FR.indd 42

2020-08-25 오후 6:21:10

CAUSE POSSIBLE 1. L'eau est très dure. 2. La température de l'eau d'alimentation est faible. 3. Le lave-vaisselle est surchargé. 4. La vaisselle est mal répartie. 5. Le produit de lavage (poudre) est vieux ou humide. 6. Le distributeur de produit de rinçage est vide. 7. Le produit de lavage n'a pas été dosé correctement.

Les verres sont ternes

Les parois de la cuve sont recouvertes d'un film jaunâtre ou marron

L'eau est douce et une trop grande quantité de produit de lavage a été utilisée. Taches de thé ou de café.

SOLUTION Pour retirer les taches sur les verres : 1. Sortez tous les ustensiles métalliques du lavevaisselle. 2. N'utilisez pas de produit de lavage. 3. Sélectionnez le cycle le plus long. 4. Laissez fonctionner le lave-vaisselle pendant 18 à 22 minutes, jusqu'à ce qu'il passe en mode de lavage. 5. Ouvrez la porte et versez 2 tasses de vinaigre blanc dans le fond de la cuve. 6. Refermez la porte et laissez le cycle se terminer. Si le vinaigre n'est pas efficace : répétez l'opération expliquée ci-dessus, mais remplacez le vinaigre par 1/4 tasse (60 ml) d'acide citrique. • Réduisez les doses de produit de lavage si l'eau est douce et sélectionnez un cycle très court pour les verres. • Pour faire disparaître ce type de tache, versez 1/2 tasse d'eau de Javel et trois tasses d'eau chaude dans un récipient et frottez les parois à l'aide d'un chiffon imbibé de ce mélange.

Les dépôts de fer présents dans l'eau peuvent former un film en surface.

L'intérieur de la cuve est recouvert d'un film blanc

Le clapet du distributeur de produit de lavage ne s'enclenche pas Du produit de lavage reste dans le distributeur

Le pointeur du cadran n'est pas sur la position DÉSACTIVÉE.

Le distributeur de produit de lavage est • bloqué par de la vaisselle.

De la vapeur s'échappe du lave-vaisselle

Ce phénomène est normal.

La vaisselle est recouverte de taches noirâtres ou grisâtres

La vaisselle était en contact avec des ustensiles en aluminium.

PROBLÈME Les verres et la vaisselle plate sont recouverts de taches ou d'un film

AVERTISSEMENT : À la fin d'un cycle, laissez les éléments chauffants refroidir pendant 20 minutes avant de procéder au nettoyage de la partie intérieure ; en ne respectant pas cette consigne, vous vous exposez à un risque de blessures. Contactez un fournisseur d'adoucisseur d'eau afin qu'un spécialiste installe un système de filtration d'eau sur l'arrivée d'eau. Pour nettoyer la partie intérieure, utilisez un produit nettoyant pour lave-vaisselle ou une éponge humide avec un produit de lavage spécial lave-vaisselle et portez des gants en caoutchouc. N'utilisez pas un produit de lavage multi-usage afin d'éviter la formation de mousse ou d'eau de lessive après un cycle. Placez le pointeur du cadran sur la position DÉSACTIVÉE et faites glisser le loquet sur la gauche. Modifiez la répartition de la vaisselle. Le lave-vaisselle émet de la vapeur par l'orifice de ventilation situé à côté du loquet au cours des phases de séchage et de vidange. Utilisez un nettoyant doux pour éliminer ce type de tache.

DW5500M_DD81-02615F-04_FR.indd 43

2020-08-25 오후 6:21:10

Dépannage PROBLÈME Il reste de l'eau au fond de la • cuve après un cycle Le lave-vaisselle fuit

Les boutons ne répondent pas alors que le lavevaisselle est allumé

CAUSE POSSIBLE Ceci est tout à fait normal.

Le distributeur a été trop rempli ou le produit de rinçage a débordé.

Le lave-vaisselle n'est pas de niveau.

La porte est ouverte.

La fonction Verrouillage de commande • est sélectionnée.

SOLUTION La petite quantité d'eau propre qui reste autour de l'orifice d'évacuation de la cuve permet d'éviter au joint de sécher. Faites attention à ne pas mettre trop de liquide de rinçage dans le réservoir. Le liquide de rinçage risque d'être utilisé à l'excès et de provoquer un débordement. Nettoyez les éventuelles salissures à l’aide d’un chiffon humide. Assurez-vous que le lave-vaisselle a été installé de niveau. Lorsque la porte est ouverte, les boutons ne fonctionnent pas à l'exception du bouton POWER (MARCHE/ARRÊT). Fermez la porte et appuyez sur le bouton. Lorsque la fonction Verrouillage de commande est sélectionnée, les boutons sont verrouillés. Pour déverrouiller cette fonction, maintenez le bouton Verrouillage de commande enfoncé pendant trois (3) secondes. De même, la fonction Verrouillage de commande est désactivée lorsque le cordon d'alimentation est rebranché.

Le résultat de performances de lavage peut être dû à un problème d'alimentation électrique. Essayez un autre programme avant de contacter le service de dépannage

CODES D'INFORMATION Lorsqu'un défaut apparaît, l'appareil affiche des codes d'information afin de vous avertir. Codes

4C Contrôle de l'alimentation en eau

Les robinets ne sont pas ouverts, ou l'arrivée d'eau est limitée, ou la pression d'eau est trop basse

Un certain élément du lave-vaisselle fuit

HC Impossible d'atteindre la température requise

Dysfonctionnement de l'élément chauffant

Échec de la vanne de séparation

Échec de la vanne de séparation

Échec des communications entre la carte de circuit imprimé principale et la carte de circuit imprimé secondaire

Circuit ouvert ou câblage de communication rompu

Bouton actionné longtemps

Bouton actionné pendant 30 secondes

AVERTISSEMENT : Si un débordement survient, coupez l'arrivée d'eau du réseau avant d'appeler une assistance. S'il subsiste de l'eau dans le réceptacle inférieur du fait d'un débordement ou d'une petite fuite, cette eau doit être éliminée avant de redémarrer le lave-vaisselle.

Complètement encastrable

Alimentation électrique

1760 à 2100 W Branchement d'eau chaude

Max 60 °C Type de séchage

Système de séchage par condensation

Dimensions (Largeur x Profondeur x Hauteur) Capacité de lavage

2020-08-25 오후 6:21:12

Pour le test standard DW60M5070 Les informations pour le test de comparaison figurent ci-dessous : • • • • • • • • •

Capacité de lavage : 14 couverts Norme de test : EN 60436 Position du panier supérieur : en position basse Programme de lavage : Éco Options supplémentaires : aucune Réglage du liquide de rinçage : d5 Réglage de l'adoucisseur d'eau : H3 Dose de produit de lavage classique : lavage principal 22 g Pour la disposition des objets, reportez-vous aux figures ci-dessous <Panier supérieur>

<Panier à couverts> 7 5

Cuillères de service

46_ Pour le test standard

DW5500M_DD81-02615F-04_FR.indd 46

2020-08-25 오후 6:21:12

DW60M5050 Les informations pour le test de comparaison figurent ci-dessous : • • • • • • • • •

Capacité de lavage : 13 couverts Norme de test : EN 60436 Position du panier supérieur : en position basse Programme de lavage : Éco Options supplémentaires : aucune Réglage du liquide de rinçage : d5 Réglage de l'adoucisseur d'eau : H3 Dose de produit de lavage classique : lavage principal 21 g Pour la disposition des objets, reportez-vous aux figures ci-dessous <Panier supérieur>

<Panier à couverts> 1

Cuillères de service

Pour le test standard _47

DW5500M_DD81-02615F-04_FR.indd 47

2020-08-25 오후 6:21:13

Terminologie du lave-vaisselle 1. Moteur de circulation

Un moteur qui aspire l'eau restant au fond du lave-vaisselle et injecte de l'eau vers le haut par haute pression grâce aux passages d'eau internes vers le Gicleur en haut au centre et le gicleur inférieur.

La pompe qui vidange l'eau polluée du lave-vaisselle générée pendant que le lavevaisselle tourne.

3. Résistance chauffe-eau

La résistance chauffe-eau se situe sur les passages d'eau à l'intérieur du lave-vaisselle. Elle permet de chauffer l'eau pour un lavage plus efficace.

Il permet de mesurer le volume d'eau fourni en comptant les impulsions du circuit intégré du capteur Hall situé à proximité de la vanne d'arrivée d'eau.

Situé à l'extrémité de la sortie du puits collecteur à l'intérieur du lave-vaisselle. Il ouvre ou ferme le débit de l'eau qui va dans la partie inférieure du lave-vaisselle. (Ce modèle ne possède pas cette pièce)

L'endroit où sont stockés le produit de lavage et le liquide de rinçage de sorte qu'ils puissent être utilisés par le lave-vaisselle. Le réservoir distribue automatiquement du produit de lavage et du liquide de rinçage à l'intérieur du lave-vaisselle lorsque cela s'avère nécessaire.

7. Assemblage de la cuve

Une caisse interne en acier inoxydable qui constitue la structure de base du lavevaisselle.

8. Assemblage du puits collecteur

L'endroit à l'intérieur du lave-vaisselle où l'eau est récupérée. L'eau injectée est récupérée ici après circulation. L'assemblage du puits collecteur est relié au moteur de circulation et à la pompe de vidange.

9. Assemblage avant de la cuve Une caisse interne en acier inoxydable qui constitue la partie interne de la porte avant. 10. Assemblage de la base

Une pièce en plastique qui compose la structure de base du fond du lave-vaisselle.

11. Assemblage du panier

Paniers supérieur et inférieur où la vaisselle est posée.

12. Gicleurs inférieur et du milieu

Ils permettent de laver la vaisselle en tournant et en injectant l'eau fournie par haute pression à travers le passage d'eau.

13. Frein de la cuve

Un passage qui permet d'ajuster la pression de l'air en reliant la pression de l'air intérieur (qui augmente lorsque la température est élevée pendant les cycles de lavage et de rinçage) avec la pression de l'air extérieur.

14. Interrupteur de verrouillage de la porte

Il détecte si la porte du lave-vaisselle est ouverte ou fermée et, si la porte est ouverte pendant que le lave-vaisselle tourne, le cycle est temporairement arrêté.

48_ Terminologie du lave-vaisselle

DW5500M_DD81-02615F-04_FR.indd 48

PAYS N° de téléphone

www.samsung.com/fr/support

www.samsung.com/fr/support

www.samsung.com/fr/support
