MODE D'EMPLOI GGU 1500 LIEBHERR
Mode d'emploi original
Congélateur
Lire le mode d'emploi avant la mise en service
GGU 1500
GGU 1550
7083 196-00
Sommaire
Classification des avertissements 32 Base de données EPREL 32 Recommandations et consignes de sécurité 32 Symboles sur l'appareil 33 Utilisation conforme 33 Utilisation non conforme prévisible 33 Déclaration de conformité 33 Émission acoustique de l'appareil 33 Classe climatique 33 Description de l'appareil 34 Mise en place 34 Alignement de l'appareil 34 Dimensions d'encastrement (mm) 34 Serrure de sécurité 34 Raccordement électrique 35 Éléments de commande et de contrôle 35 Mise en marche et arrêt de l'appareil 35 Réglage de la température 35 Alerte porte ouverte 35 Alerte température 35 Affichage de coupure de courant 36 Mode de réglage 36 Conservation 36 SuperFrost 36 Dégivrage 37 Nettoyage 37 Pannes eventuelles 37 Arrêt prolongé 37 Protection de l'environnement 37 Inversion du sens d'ouverture de la porte 38
Classification des avertissements
| DANGER | indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles gravessiellen n'est pas évitée. |
| AVERTISSEMENT | indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves siennes n'est pas évitée. |
| PRUDENCE | indique une situation potentiellement dangereuse pouvant entrainer des blessures moyennes ou légères si elle n'est pas évitée. |
| ATTENTION | indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée. |
| Remarque | indique les remarques et conseils utiles. |
Base de données EPREL
À partir du 1er mars 2021, les informations relatives à l'étiquetage énergétique et aux exigences d'écoconception seront consulables dans la base de données sur les produits européen (EPREL). Pour accéder à la base de données sur les produits, rendez-vous sur https://eprel.ec.europa.eu/. Il vous sera alors demandé de saisir la référence du modèle. La référence du modèle figure sur la plaquette signalétique.
Recommandations et consignes de sécurité
- AVERTISSEMENT: ne pas obturer les ouvertures de ventilation du boîtier de l'appareil ou de la niche d'encastrement.
- AVERTISSEMENT: pour accélérer le dégivrage, utiliser uniquement les dispositifs mécaniques et les moyens recommandés par le con
- AVERTISSEMENT : ne pas endommager le circuit frigorifique.
- AVERTISSEMENT : ne pas faire fonctionner à l'intérieur du compartiment réfrigérateur des appareils électriques qui ne correspondent pas au type de conception recommandé par le fabricant.
- AVERTISSEMENT : le câble d'alimentation ne doit pas être endommagé lors de l'installation de l'appareil.
- AVERTISSEMENT : les prises/répartiteurs multiples ainsi que d'autres appareils électroniques (par ex. transformateurs halogènes) ne doivent pas être placés et utilisés à l'arrêt des appareils.
- AVERTISSEMENT : cet appareil doit être fixé conformément aux consignes du mode d'emploi afin d'éviter les dangers dus à une mauvaise stabilité.
- Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doit pas être réalisés par des enfants sans surveillance.
- Ne pas conserver de matières explosives comme des bombes, aerosols à gaz propulseur inflammable à l'intérieur de l'appareil.
- Afin d'éviter tout accident matériel ou corporel, faire installer l'appareil par 2 personnes.
- Àprous déballage, vérifier que l'appareil n'est pas endommagé. En cas de dommage, contacter le fournisseur. Ne pas brancher l'appareil à l'alimentation électrique.
- Éviter le contact prolongé de la peau avec des surfaces froides (par ex. produits réfrigérés/ surgelés). Si besoin, prendre les mesures de protection nécessaires (par ex. gants).
- par le service après-vente ou par du personnel spécialisé formé à cet effet. Cette consigne s'applique également au remplacement du câble d'alimentation.
- lorsque l'appareil est visiblement débranché.
- Respecter scrupuleusement les consignes du mode d'emploi concernant la mise en place, le raccordement électrique et l'élimination de l'appareil.
- En cas de panne, débrancher l'appareil ou désactiver le fusible.
- Pour débrancher l'appareil, saisir directement la prise. Ne pas tirer sur le câble.
- S'assurer que les aliments stockés au-delà de leur date limite de conservation ne seront pas consommés. Jeter enonce et due forme les aliments stockés au-delà de leur date limite de conservation.
- Éviter toute flamme vive ou source d'allumage à l'intérieur de l'appareil.
- Veiller à ce que les boissons alcoolisées et autres récipients contenant de l'alcohol soient bien fermés avant de les entreprises.
Symboles sur l'appareil
| Le symbole peut se couver sur le compresseur. Il se refère à l'huile dans le compresseur et signale le danger suivant: Peut être mortel en cas d'ingestion ou de pénetration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal. | |
| Avertissement concernant les matières inflam-mables. | |
| VIP / P-DC | Cet autocollant ou un autocollant similaire peut se couver au dos de l'appareil. Il concerne les panneaux revétus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet avertissement est important lors du recyclage. Ne pas enlever l'autocollant. |
Utilisation conforme
L'appareil est uniquement conçu pour la réfrigération de denrées alimentaires.
Cet appareil peut être utilisé pour la présentation d'aliments, y compris les boissons, vendues au détail. Ces appareils sont destinés à un usage commercial dans les restaurants, les cantines, les hôpitaux et les établissements industriels tels que les boulangeries, les boucheries, les supermarchés, etc.
Ce congélateur professionnel convient à la conservation d'aliments surgelés. Il n'est pas adapté à la présentation ou au retrait d'aliments par des clients.
L'appareil est conçu pour fonctionner dans des locaux fermés. Toute autre utilisation est non conforme.
Ne pas utiliser l'appareil aux fins suivantes :
- Stockage et réfrigération de médicaments, plasma sanguin, préparations de laboratoire ou autres substances et produits similaires mentionnés dans la directive européenne 2007/47/CE relative aux dispositifs médicaux.
- Utilisation dans des zones à risque d'explosion
- Utilisation à ciel ouvert ou dans des zones humides ou à risque de projection d'eau.
Une utilisation non conforme de l'appareil entraîne des altérations voire des dommages irrémédiables sur les produits stockés
Déclaration de conformité
L'étanchéité du circuit réfrigérant est contrôlée. Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives UE, 2006/42/EG, 2014/30/EU, 2009/125/EG et 2011/65/EU.
Émission acoustique de l'appareil
Le niveau sonore durant le fonctionnement de l'appareil est inférieur à 70 dB(A) (puissance sonore rel. 1 kW).
Classe climatique
La classe climatique indique la température ambience à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale et l'hygrométrie maximale dans la salle d'installation de l'appareil pour qu'aucun condensat se forme.

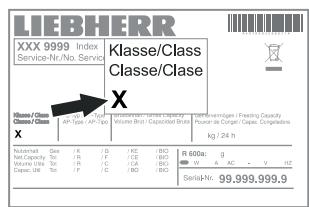

La classe climatique est indiquée sur la plaquette signalétique.
| Classe climatique | Température ambiente maxi. | Hygrométrie relative maxi. |
| 3 | 25 °C | 60 % |
| 4 | 30 °C | 55 % |
| 5 | 40 °C | 40 % |
| 7 | 35 °C | 75 % |
La température ambiantе minimale autorisée au lieu d'installation est de 10°C.

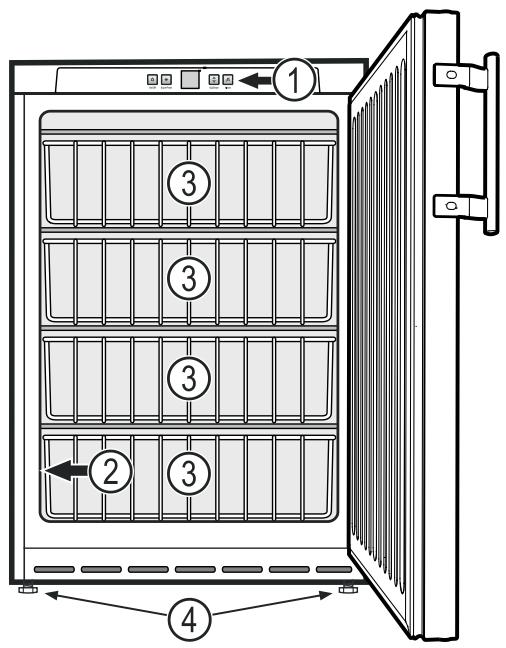

Éléments de commande et de contrôle Plaquette signalétique Corbeilles Pieds régibles
Attention
La charge maximale par corbeille est de 24kg
Mise en place
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
- Ne poser aucun appareil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre appareil.
- Plus il y a de réfrigérant dans l'appareil, plus la pièce où se trouve l'appareil doit être grande. En cas de fuite, un mélange inflammable de gaz et d'air peut se former dans des pièces trop étroites. Pour 8 g de réfrigérant, la pièce où l'appareil est installé doit être d'au moins 1m³. Les spécifications du réfrigérant figurent sur la plaque signalétique à l'intérieur de l'appareil.
- Toujours placer l'appareil directement contre le mur.

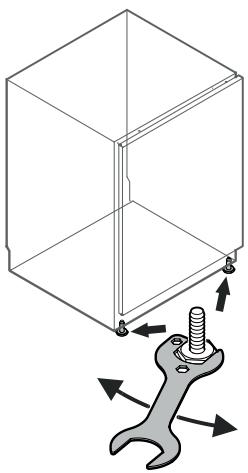

Alignement de l'appareil
- Placer l'appareil à son emplacement dans sa position définitive.
- Les irrégularités du sol peuvent être compensées grâce aux pieds réglables.
Remarque importante
L'appareil doit être aligné horizontalement et verticalement. S'il est placé de façon inclinée, le corps de l'appareil peut se déformer et la porte ne ferme plus correctement.

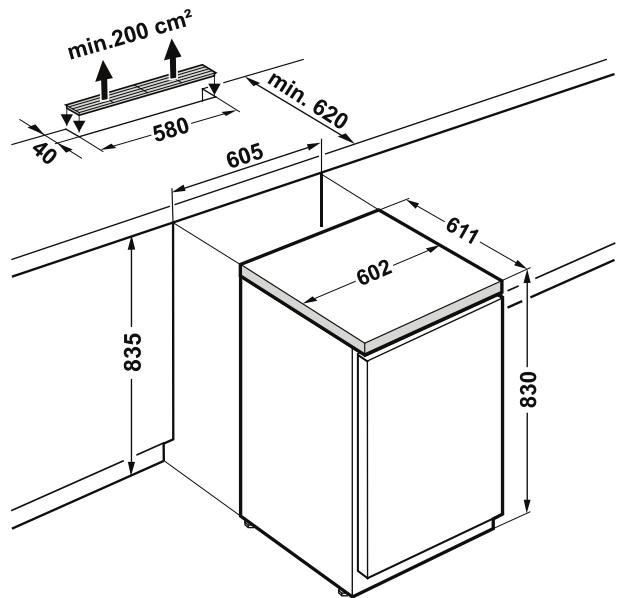

Dimensions d'encastrement (mm)
Pour assurer la ventilation à l'arrière de l'appareil, le plan de travail doit partager une section d'aération d'une surface minimale de 200 cm²

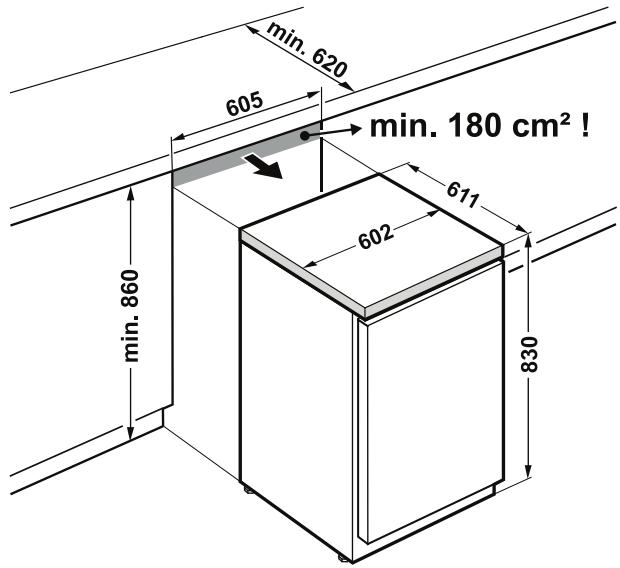

Variante 2
Lorsque le plan de travail est dépourvu de grille de ventilation, la hauteur de la niche doit être de 860 mm minimum, afin de garantir une bonne évacuation de la chaleur vers l'avant.

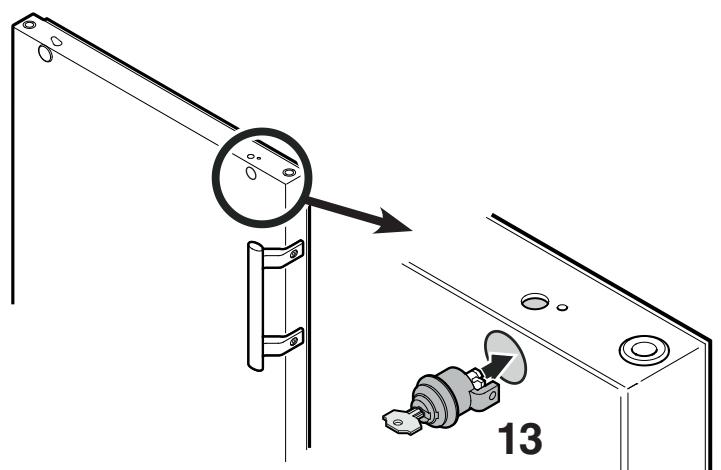

Serrure de sécurité
La serrure de la porte de l'appareil est équipée d'un mécanisme de sécurité.

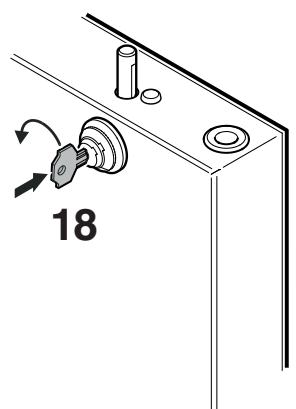

Fermer l'appareil à clé
- Insérer la clé en suivant la direction 1 indiquée.
- Tourner la clé.
Pour ouvrir de nouveau l'appareil, procéder aux étapes dans le même ordre.
Raccordement électrique
Seul courant alternatif doit être utilisé pour alimenter l'appareil.
La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible. Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.
La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.
Ne pas brancher l'appareil à une rallonge ou à une multiprise.
Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphase) ou de fiches économie d'énergie. Risque d'endommagement du système électronique!

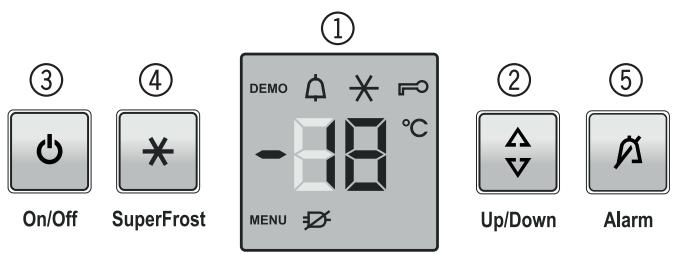

Éléments de commande et de contrôle
① Affichage température (display) ② Touche de réglage température ③ Touche Marche-Arret ④ Touche SuperFrost ⑤ Touche d'arrêt alarme
Symboles affichés
Le mode de réglage est activé (activation de la sécurité enfants et réglage de l'intensité lumineuse de l'affichage)
Alarme (le symbole clignote lorsque la température à l'intérieur de l'appareil est trop élevée) La sécurité enfants est activée La fonction SuperFrost est activée Symbole panne de réseau DEMO Le mode de présentation est activé
Mise en marche
Appuyer sur la touche On/Off pour que l'affichage de température s'allume.
On/Off
Arrêt
Maintenir la touche On/Off enfoncée pendant 3 secondes pour éteindre l'affichage de température.
Remarque
En maintenant la touche On/Off appuyée pendant encore 3 secondes après que l'affichage de la température s'est éteint, l'appareil se remet en marche.
Réglage de la température
Appuyer sur la touche Up/Down. L'affichage de température clignote.
Appuyer sur la touche Up/Down ; sur l'affichage de la température, le voyant de la température directement inférieure s'allume.
Appuyer sur la touche Up/Down jusqu'à ce que la valeur voulue s'affiche.
Remarque
Dans la zone la plus chaude de l'intérieur de l'appareil, la température peut être supérieure à la température régée.
Si la porte est ouverte pendant une période prolongée, il peut y avoir une augmentation significative de la température dans les compartiments de l'appareil.
Alarme porte ouverte
Lorsque la porte reste ouverte pendant plus de 180 s, l'alarme sonore retentit.
Si la porte doit rester ouverte plus longtemps lors du rangement des produits, appuyer sur la touche Alarm pour éteindre l'alarme sonore.
Alarm
En refermant la porte, vous reactivez la fonction d'alarme.
Alarme température
En cas de températures non autorisées à l'intérieur de l'appareil, l'alarme sonore retentit et l'affichage de la température clignote.
Après une longue coupure de courant, la température à l'intérieur de l'appareil peut être trop élevée. Lorsque la coupure de courant est terminée, la diminution de la température est visible sur l'affichage.
- Appuyer sur la touche Alarm pour éteindre l'alarme sonore.
L'affichage de la température arrête de clignoter lorsque la température intérieure atteint la valeur réglée.
Alarme température sur un appareil défectueux
En cas de défaut de l'appareil, la température intérieure peut être trop élevée ou trop BASSE. L'alarme sonore se déclenche et l'affichage de la température clignote.
Si une température trop élevée (chaude) s'affiche, d'abord vérifier que la porte est bien fermée.
Si la valeur de la température affichée est toujours trop haute ou trop BASSE au bout d'une heure, contacter le S. A. V.
- Appuyer sur la touche Alarme pour éteindre l'alarme sonore.
Affichage de coupure de courant
Lorsque l'affichage indique ±b, une coupure de courant a fait augmenter la température de congélation de manière excessive.
- Appuyer sur la touche Alarm.
La température la plus élevée atteinte pendant la coupure de courant s'affiche. Contrôler l'état des aliments selon la température indiquée.
Ne pas recongeler d'aliments décongelés!
En appuyant encore une fois sur la touche Alarm, l'affichage s'éteint.
Mode de réglage
Le mode de réglage vous permet d'utiliser la sécurité enfants et de modifier l'intensité lumineuse de l'affichage.
La sécurité enfants vous permet de protéger l'appareil contre tout arrêt ou modification de température involontaires.
Activé la sécurité enfants
La sécurité enfants est activée.

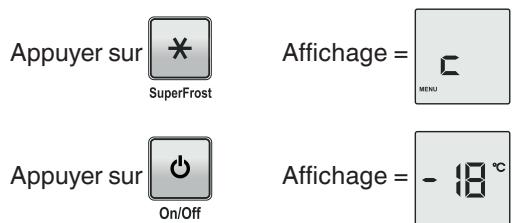

Désactiver la sécurité enfants
La sécurité enfants est désactivée.
Réglage de l'intensité lumineuse de l'affichage
Régler l'intensité lumineuse voulue à l'aide de la touche Up/Down.
h0 = intensité lumineuse minimale h5 = intensité lumineuse maximale
Remarque
Lorsqu'une touche est pressée, l'affichage s'allume à l'intensité lumineuse maximale pendant 1 minute.
À la mise en service de l'appareil, l'intensité lumineuse régée ne s'applique que si la température intérieure régée pour l'appareil est atteinte.
Attention
Conserver la viande ou le poisson crus dans des récipients fermés et propres sur la surface de rangement inférieure du réfrigérateur/congélateur de façon à ce qu'ils ne soient pas en contact avec les autres alimentés et qu'aucun liquide ne goutte dessus.
Le non-respect de ces consignes peut entraîner l'altération des aliments.
En activant la fonction SuperFrost, la température du congélateur baisse et atteint la valeur la plus BASSE possible.
Utilisez SuperFrost pour refroidir rapidement de grandes quantités d'aliments.
Lorsque SuperFrost est allumé, l'appareil travaille à la puissance de froid maximale.
Activer la fonction superfrost
Appuyez sur la touche SuperFrost. Le symbole s'affiche.
L'électronique repasse automatiquement en régime normal de fonctionnement.
Désactivation anticipée de la fonction superfrost
Appuyer sur la touche SuperFrost.
Dégivrage
Après un certain temps, une couche de givre ou de glace se forme sur les plaques. Si cette couche devient trop épaisse, elle augmente la consommation d'énergie.
Il convient donc de procéder régulièrement au dégivrage des plaques.
- Pour procéder au dégivrage, arrêter l'appareil. Débrancher la prise !
- Déplacer les produits dans d'autres appareils.
- Laisser la porte ouverte pendant le dégivrage.
- Après environ 20 minutes de dégivrage, la couche de givre ou de glace peut être décollée et retirée à la main.
- Éponger l'eau restante avec un linge et nettoyer ensuite l'intérieur de l'appareil.
Avertissement
Mettre impératifement l'appareil hors service avant de procéder au nettoyage. Débrancher l'appareil ou désactiver le Fuse!
Les surfaces susceptibles d'entrer en contact avec les aliments et les systèmes d'évacuation accessibles doivent être nettoyées régulièrement!
Attention
Risques d'endommagement de composants de l'appareil et de blessure due à la vapeur chaude.
Ne pas nettoyer l'appareil à l'aide d'appareils de nettoyage à vapeur!
- Nettoyer l'intérieur, les équipements intéérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.
- Afin d'éviter tout court-circuit, vérifier que l'eau de nettoyage ne s'infiltré pas dans les composants électriques lors du nettoyage de l'appareil. Afin d'éviter tout court-circuit, vérifier que l'eau de nettoyage ne s'infiltre pas dans les composants électriques lors du nettoyage de l'appareil.
- Essuyer soigneusement tous les éléments avec un chiffon sec.
- Ne pas déterminer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le S. A. V.
Pannes éventuelles
F3 s'affiche. - Il s'agit d'un défaut de l'appareil. Contacter le S. A. V.
Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :
- L'appareil ne fonctionne pas :
- L'appareil est-il en position marche? - La prise de courant est-elle bien enfoncée?
- Le fusible de la prise est-il en bon état?
- Le groupe compresseur ne démarre pas mais une valeur est indiquée sur l'affichage de température lors du branchement de la prise.
- Le mode de présentation est activé. Contacter le S. A. V.
- La température n'est pas assez BASSE :
- Le réglage de la température est-il correct? (voir chapitre "Réglage de la température")
- Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
- La ventilation est-elle correctement assurée?
- L'appareil a-t-il été installé trop près d'une source de chaleur ?
Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter toute S. A. V. le plus proche en lui indiquant la désignation ①, le numéro S. A. V. ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.

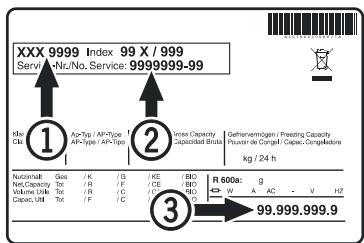

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
Arrêt prolongé
Si l'appareil reste vide pendant une période prolongée, l'éteindre, le dégivrer, le nettoyer, le sécher et laisser sa porte ouverte pour éviter la formation de moisissures.
Protection de l'environnement
L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'ancien appareil lors de son enlèvement.
Cet appareil contient des gaz inflammables dans le circuit frigorifique et la mousse isolante.
Des informations sur l'élimination appropriée peuvent être obtenues auprès de l'administration de la ville ou de la commune ou d'une société d'enlèvement des déchets.

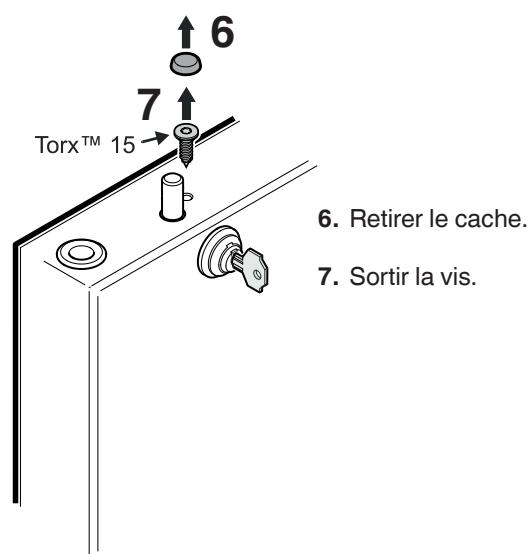

Inversion du sens d'ouverture de la porte
1. Dévisser le support.
2. Retirer la porte par le bas.
3. Inverser la poignée et les bouchons de la porte.
4. Insérer la clé.
5. Insérer la clé. Tourner la clé à.

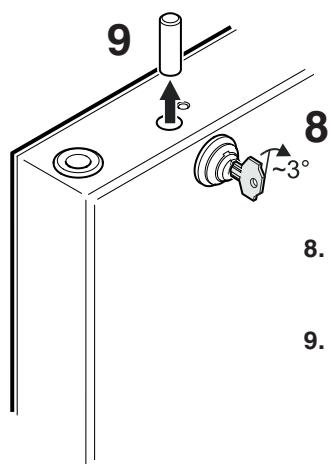

- Tourner la serrure d'environ dans le sens horaire. 9. Sortir la cheville.

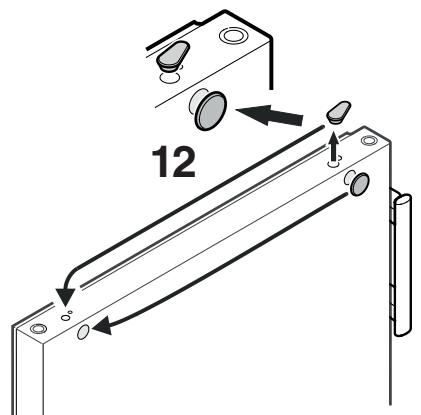

- Poser les caches sur le côté opposé.
- Tourner la serrure de dans le sens horaire.
- Introduire la serrure comme indiqué sur le schéma.
- Retirer la serrure.
- Tourner de nouveau la serrure dans les sens anti-horaire.
- Tourner encore la serrure d'environ dans le sens horaire.

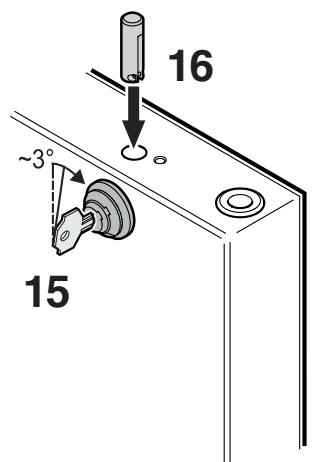

- Mettre la cheville en place.
Remarque concernant le point 16
Une fois la cheville positionnée, la goupille fixée à l'horizontal dans la cheville doit être insérée dans l'encoche du crochet de la serrure.

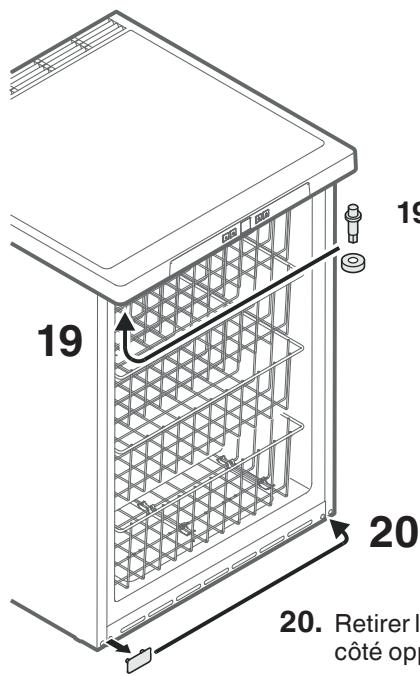

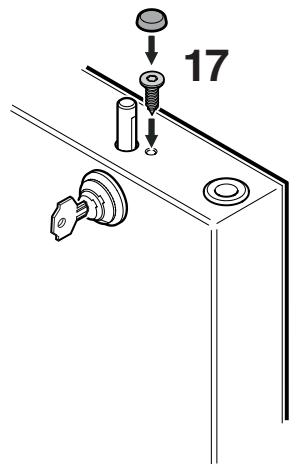

- Déplacer le pivot en haut de l'appareil.
- Retirer le cache et l'enforcer sur le côté opposé.
- Visser la vis et fixer le cache.
- Retirer le pivot du support et l'introduire dans l'orifice opposé.
- Insérer la clé.
Tourner la clé à

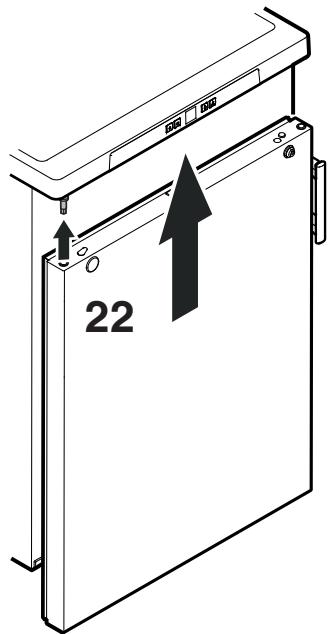

- Accrocher la porte sur le pivot, puis la fermer.

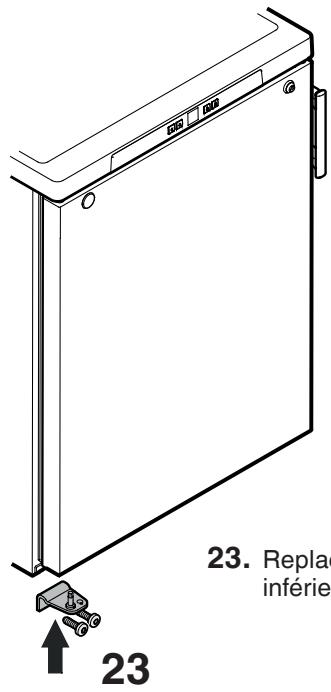

- Replacer le support dans le palier inférieur de la porte et le visser.

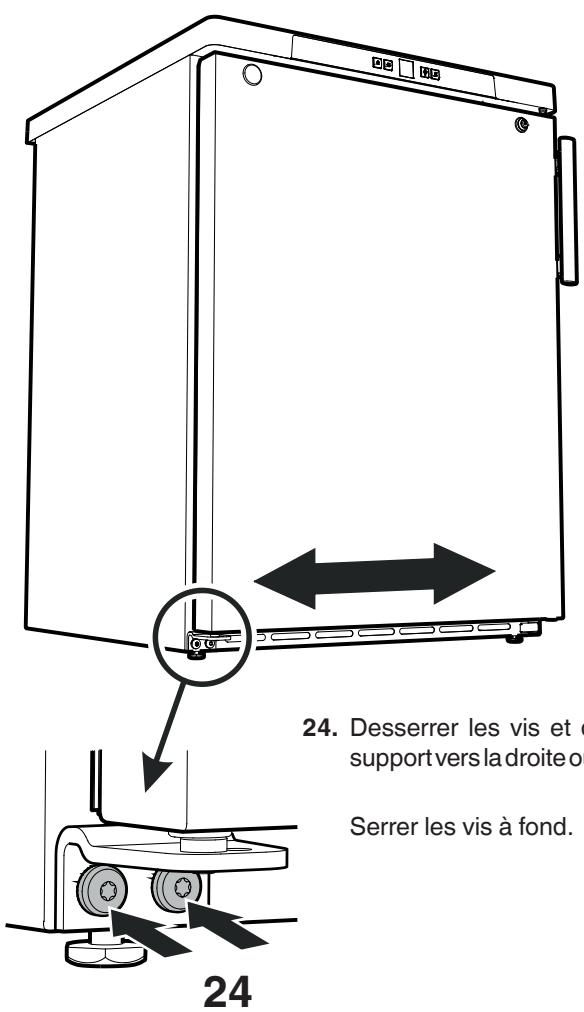

Régler l'inclinaison latérale de la porte
Si la porte est penchée, régler l'inclinaison.
- Desserrer les vis et déplacer le support vers la droite ou la gauche.
Serrer les vis à fond.
