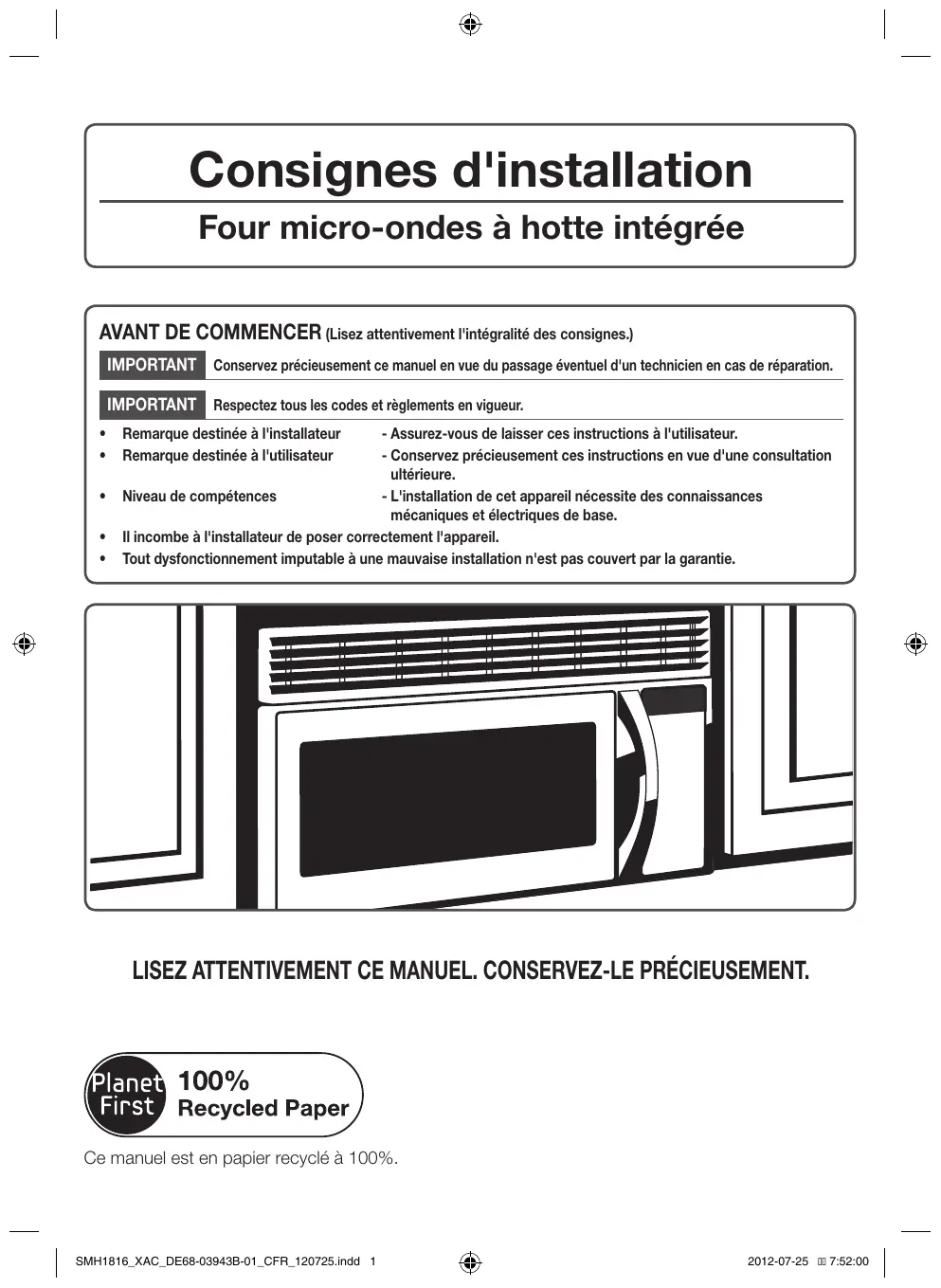

Consignes d'installation Four micro-ondes à hotte intégrée AVANT DE COMMENCER (Lisez attentivement l'intégralité des consignes.) IMPORTANT Conservez précieusement ce manuel en vue du passage éventuel d'un technicien en cas de réparation. IMPORTANT Respectez tous les codes et règlements en vigueur. • • • • •

Remarque destinée à l'installateur Remarque destinée à l'utilisateur

- Assurez-vous de laisser ces instructions à l'utilisateur. - Conservez précieusement ces instructions en vue d'une consultation ultérieure. Niveau de compétences - L'installation de cet appareil nécessite des connaissances mécaniques et électriques de base. Il incombe à l'installateur de poser correctement l'appareil. Tout dysfonctionnement imputable à une mauvaise installation n'est pas couvert par la garantie.

LISEZ ATTENTIVEMENT CE MANUEL. CONSERVEZ-LE PRÉCIEUSEMENT.

Ce manuel est en papier recyclé à 100%.

SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 1

2012-07-25 �� 7:52:00

Table des matières Informations générales

Guide d'installation étape par étape

Consignes de sécurité importantes . . . . . . . 3

1. Emplacement de la plaque de fixation . . . . . 8

Exigences en matière de raccordement électrique . . . . . . . . . . . . . . . . . . . . . . 3

A. Retrait du four micro-ondes du carton/retrait de

la plaque de fixation . . . . . . . . . . . . . . 8

B. Détection des montants . . . . . . . . . . . .

Système d’évacuation de la hotte . . . . . . . . 4

C. Détermination de l’emplacement de la plaque

Dommages - Expédition/Installation . . . . . . . 6

murale sous le meuble . . . . . . . . . . . . . 9

Pièces incluses avec le produit . . . . . . . . . . 6

D. Alignement de la plaque murale . . . . . . . .

Outils nécessaires . . . . . . . . . . . . . . . . . 7

2. Types de ventilation (sélectionnez a, b ou c) 11

A. Système d’évacuation par le haut (conduit

Espace de montage . . . . . . . . . . . . . . . . 7

C la de él de la ré de E É po

vertical) . . . . . . . . . . . . . . . . . . . . 12

A1. Procédure d’installation de l’adaptateur

du système d’évacuation et contrôle de fonctionnement du registre . . . . . . . 12

A2. Réglage de l’adaptateur du système

d’évacuation . . . . . . . . . . . . . . . 12

B. Circulation de l’air en circuit fermé (sans

conduit et sans évents) . . . . . . . . . . . . 12

B1. Adaptation du ventilateur du four micro-

ondes à la circulation en circuit fermé . . 12

B2. Installation du filtre à charbon . . . . . . C. Système d’évacuation par l’arrière (conduit

horizontal) . . . . . . . . . . . . . . . . . . . 14

C1. Adaptation du ventilateur du four micro-

ondes au système d’évacuation par l’arrière . . . . . . . . . . . . . . . . . . 14

3. Installation . . . . . . . . . . . . . . . . . . . 15

A. Préparation du mur du fond pour le système

d’évacuation par l’arrière . . . . . . . . . . . 15

B. Fixation de la plaque murale .

C. Utilisation du gabarit du meuble haut dans la

préparation du meuble . . . . . . . . . . . . 16

D. Montage du four micro-ondes .

E. Connexion des conduits pour le système

d’évacuation par le haut . . . . . . . . . . . 17

4. Avant d’utiliser votre four micro-ondes . . . 18

2 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 2

Informations générales Consignes de sécurité importantes Cet appareil nécessite une prise tripolaire reliée à la terre. L'installateur doit effectuer une vérification de la continuité de la mise à la terre de la prise électrique avant de démarrer l'installation afin de garantir que la prise est correctement mise à la terre. Si ce n'est pas le cas, ou si la prise ne répond pas aux exigences indiquées en matière de raccordement électrique (dans la section EXIGENCES EN MATIÈRE DE RACCORDEMENT ÉLECTRIQUE), faites appel à un électricien qualifié pour corriger les défaillances.

Assurez-vous que le four est correctement Insure proper mis à la terre ground exists avant de before use l'utiliser.

Le cordon d'alimentation de cet appareil est équipé d'une prise tripolaire (mise à la terre) correspondant à la prise murale tripolaire standard (mise à la terre) afin de réduire le risque d'électrocution.

Faites vérifier la prise murale et le circuit par un électricien qualifié afin de vous assurer que la prise est correctement mise à la terre.

ATTENTION : pour votre sécurité, retirez le fusible de l'installation électrique ou ouvrez le disjoncteur avant de démarrer l'installation afin d'éviter tout risque d'électrocution.

Si vous disposez d'une prise murale bipolaire standard, il est très important qu'elle soit remplacée par une prise murale tripolaire correctement mise à la terre et installée par un électricien qualifié. NE COUPEZ, NE DÉFORMEZ NI NE RETIREZ JAMAIS LES BROCHES DE LA PRISE DU CORDON D'ALIMENTATION. N'UTILISEZ PAS DE RALLONGE.

ATTENTION : pour votre sécurité, la surface de fixation doit être capable de supporter le poids du meuble, en plus des 69 livres de l'appareil et des charges supplémentaires pouvant aller jusqu'à 50 livres, soit un poids total de 109 livres.

Exigences en matière de raccordement électrique

ATTENTION : pour votre sécurité, cet appareil ne doit pas être installé dans des meubles disposés en îlot ou en péninsule. Il doit être fixé À LA FOIS à un meuble haut ET à un mur. REMARQUE : pour plus de facilité et de Insure proper sécurité lors de l'installation de l'appareil, deux ground exists personnes sont nécessaires. before use

La valeur nominale de l'appareil est de 120 V CA, 60 Hertz, 14.5 A et 1.7 kW. Cet appareil doit être relié à un circuit d'alimentation doté de la tension et de la fréquence appropriées. La taille des fils doit être conforme aux exigences du Code électrique national ou du code local en vigueur pour le régime nominal en kilowatts. Le cordon d'alimentation électrique et la prise doivent être reliés à une prise simple reliée à la terre à circuit de dérivation de 15 ampères. La prise doit être placée dans le meuble situé audessus du four à micro-ondes. La prise et le circuit d'alimentation doivent être installés par un électricien qualifié et conformément au Code électrique national ou au code local en vigueur.

IMPORTANT – LISEZ ATTENTIVEMENT CE MANUEL. POUR VOTRE SÉCURITÉ, CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LA TERRE AFIN D'ÉVITER TOUT RISQUE D'ÉLECTROCUTION.

2012-07-25 �� 7:52:01

Informations générales Système d'évacuation de la hotte REMARQUE : les deux prochaines pages ne vous concernent que si vous souhaitez utiliser un système d'évacuation de l'air. Si vous souhaitez que la circulation de l'air se fasse en circuit fermé, passez à la page 11.

SYSTÈME D'ÉVACUATION PAR LE HAUT (EXEMPLE UNIQUEMENT) Le tableau suivant contient un type d'installation de conduits possible.

COMPOSANTS DE L'ÉVACUATION LONGUEUR ÉQUIVALENTE

Conduit droit 12 pieds (diamètre 6˝)

Adaptateur rectangulairecirculaire*

* IMPORTANT : si un adaptateur rectangulaire-circulaire est utilisé, les coins inférieurs du registre devront être coupés à l'aide de cisailles afin de le fixer et de permettre au registre de bouger librement.

SYSTÈME D'ÉVACUATION PAR L'ARRIÈRE (EXEMPLE UNIQUEMENT) Le tableau suivant contient un type d'installation de conduits possible. LONGUEUR ÉQUIVALENTE

Conduit droit 3 pieds (rectangulaire, 3 ¼˝ x 10˝)

Les longueurs équivalentes des composants du système d'évacuation sont basées sur des essais réels et reflètent les exigences en matière de performance de ventilation avec n'importe quel type de hotte.

REMARQUE : pour l'évacuation par l'arrière, veillez à aligner l'évacuation sur l'espace situé entre les montants ou préparez le mur lors de sa construction en ménageant un espace entre les montants du mur afin de disposer l'évacuation.

4 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 4

R Les longueurs équivalentes des composants du système d'évacuation sont basées sur des essais réels et reflètent les exigences en matière de performance de ventilation avec n'importe quel type de hotte.

Informations générales Longueur maximale du conduit :

REMARQUE : si vous devez installer des conduits, notez que la longueur totale du conduit rectangulaire de 3 ¼˝ x 10˝ ou du conduit circulaire de 6˝ de diamètre ne doit pas dépasser 140 pieds.

afin de permettre à l'air de circuler, la longueur totale du conduit rectangulaire de 3 ¼˝ x 10˝ ou du conduit circulaire de 6˝ de diamètre ne doit pas dépasser 140 pieds.

La ventilation extérieure nécessite un SYSTÈME D'ÉVACUATION DE LA HOTTE. Veuillez lire attentivement ce qui suit.

Les coudes, raccords, murs, chaperons de toit, etc., représentent une

REMARQUE : il est important que la ventilation soit installée selon la trajectoire la plus directe et avec le moins de coudes possible. Cela garantit une bonne ventilation et évite les obstructions. Vérifiez également que les registres bougent librement et que rien n'obstrue les conduits.

résistance supplémentaire à la circulation de l'air et sont équivalents à une partie de conduit droit plus long que leur véritable taille. Lors du calcul de la longueur totale du conduit, ajoutez les longueurs équivalentes de tous les raccords et adaptateurs à la longueur de toutes les parties de conduit droit. Le tableau suivant vous indique comment calculer la longueur équivalente totale des conduits en utilisant la longueur équivalente en pieds de quelques conduits types.

Raccordement de l'évacuation : le système d'évacuation a été conçu pour s'adapter à un conduit rectangulaire de 3 ¼˝ x 10˝. Si un conduit circulaire est nécessaire, utilisez un adaptateur rectangulaire-circulaire. N'utilisez pas de conduit d'un diamètre inférieur à 6˝.

LONGUEUR ÉQUIVALENTE

Adaptateur rectangulairecirculaire*

Conduit droit de 6˝, circulaire ou rectangulaire de 3 ¼˝ x 10˝

IMPORTANT : si un adaptateur rectangulaire-circulaire est utilisé, les coins inférieurs du registre devront être coupés à l'aide de cisailles afin de le fixer et de permettre au registre de bouger librement.

Les longueurs équivalentes des composants du système d'évacuation sont basées sur des essais réels et reflètent les exigences en matière de performance de ventilation avec n'importe quel type de hotte.

5 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 5

2012-07-25 �� 7:52:01

Informations générales Dommages - Expédition/Installation

Si l'appareil est endommagé lors du transport, retournez-le au magasin dans lequel il a été acheté afin qu'il soit réparé ou remplacé.

Si l'appareil est endommagé par l'utilisateur, sa réparation ou son remplacement lui incombe.

Si l'appareil est endommagé par l'installateur (autre que l'utilisateur), un accord devra être trouvé entre l'utilisateur et l'installateur en vue d'une réparation ou d'un remplacement.

Pièces incluses avec le produit MATÉRIEL PIÈCE

PIÈCES SUPPLÉMENTAIRES late emp

Vis à bois (¼˝ x 2˝)

Boulons à ailettes (et écrous à oreilles) (3/16˝ x 3˝)

Vis mécaniques autocentreuses (¼˝ - 28 x 3 ¼˝)

Guide en nylon (pour meubles en métal)

TOP CABINET TEMPLATE TOP CABINET TEMPLATE ION LLAT S INSTA UCTION STRWALL TEMPLATE REAR IN REAR WALL TEMPLATE L'appareil est livré avec un sachet contenant le matériel d'installation. Vérifiez que vous disposez de toutes ces plate Tem late mpla te Te pièces. Temp

Gabarit du meuble haut

Gabarit du mur du fond

Consignes d'installation

Filtre à graisse emballé séparément

Adaptateur du système d'évacuation

REMARQUE : certaines pièces supplémentaires sont incluses. ION LLAT NNS IO INSTALL AT CTIO TRUATTIO IONNS INSSTA IN UC TARLL NS IN INSSTRUCTIO INST

2012-07-25 �� 7:52:02

Informations générales Outils nécessaires

Tournevis cruciforme n°1 et n°2

Cisailles (pour la coupe Ciseaux (pour la coupe du registre si nécessaire) du gabarit si nécessaire)

Scie (scie sauteuse, scie-cloche ou scie à guichet)

Ruban adhésif en toile et ruban-cache

Règle ou mètre à ruban et règle plate

Équerre de charpentier (facultatif)

Perceuse électrique avec mèches de 3/16˝, ½˝ et ⅝˝

Cales ou morceaux de bois, pour l'espacement du meuble haut si nécessaire (utilisé pour l'installation de meubles bas encastrés uniquement)

Détecteur de montant ou marteau (facultatif)

Lunettes de protection

Espace de montage 12˝ maxi.

Le fond du meuble doit être situé à au moins 30˝ de la surface de cuisson.

L'espace entre les meubles doit être de 30˝ et dégagé.

Ce four micro-ondes est conçu pour être installé audessus d'une cuisinière de 36˝ de large.

Si vous souhaitez utiliser un système de ventilation pour le four micro-ondes, reportez-vous à la partie Système d'évacuation de la hotte pour la préparation du conduit d'évacuation.

Lors de l'installation du four micro-ondes sous un meuble plat et lisse, respectez les instructions figurant sur le gabarit du meuble haut pour la distance d'isolement du cordon d'alimentation.

La profondeur maximale du meuble au-dessus et à côté de l’unité est de 12˝.

Les dimensions indiquées sont celles minimales nécessaires pour le montage du four microondes. Les codes locaux et l'utilisation pratique de la cuisinière peuvent nécessiter un espace supérieur aux 13,5˝ indiqués entre la cuisinière et la partie inférieure du four micro-ondes.

7 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 7

2012-07-25 �� 7:52:02

Guide d'installation étape par étape 1. Emplacement de la plaque de fixation A. Retrait du four microondes du carton/ retrait de la plaque de fixation

B. Détection des montants

1. Retirez les consignes d'installation, l'adaptateur du système d'évacuation, les filtres, le plateau en verre et le sachet contenant le matériel. Ne retirez pas la mousse de polystyrène protégeant l'avant du four.

2. Pliez les 4 rabats du carton contre ses côtés. Retournez avec précaution le four et le carton. Le four doit reposer sur la mousse de polystyrène.

 1. Recherchez les montants en utilisant l'une des méthodes suivantes : A. Détecteur de montant : appareil magnétique qui localise les clous.

OU B. Utilisez un marteau pour frapper légèrement la surface de montage jusqu'à entendre un son sourd. Cela indique l'emplacement d'un montant.

Mousse de Styrofoam polystyrène

2. Une fois le ou les montants localisés, recherchez le centre du ou des montants en sondant le mur à l'aide d'un petit clou afin de détecter les arêtes du ou des montants. Puis tracez un repère au centre entre des arêtes. Le centre des montants adjacents doit être situé à 16˝ ou 24˝ de ce repère.

3. Tirez le carton vers le haut. 4. Retirez et jetez les sacs en plastique de manière appropriée. Screws Vis

Plaque de fixation Mounting Plate

3. Tracez un trait vertical à partir du centre des montants. LE FOUR MICRO-ONDES DOIT ÊTRE FIXÉ À AU MOINS UN DES MONTANTS.

 5. Retirez les 2 vis de la plaque de fixation. Cette plaque est utilisée comme gabarit du mur du fond et pour le montage. REMARQUE : vous devrez réutiliser deux vis à leur emplacement d'origine sur le châssis une fois la plaque de fixation retirée.

8 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 8

Guide d'installation étape par étape C. Détermination de l'emplacement de la plaque murale sous le meuble Position de la plaque : sous un meuble à fond plat.

Position de la plaque : sous un meuble encastré.

Tracez un trait vertical sur le mur du fond, au centre de l’espace de 30˝ de large. Fixez le gabarit du fond au mur afin que la partie supérieure du gabarit touche la partie inférieure du meuble et que le trait central du gabarit soit aligné avec la ligne que vous avez tracée sur le mur.

CL Tracez un trait vertical sur le mur du fond, au centre de l’espace de 30˝ de large. Fixez le gabarit du fond au mur afin que la partie supérieure du gabarit touche la partie inférieure du cadre du meuble et que le trait central du gabarit soit aligné avec la ligne que vous avez tracée sur le mur.

Si le meuble sur lequel vous souhaitez fixer l’appareil comporte des ornements décoratifs, ces derniers risquent de gêner l’installation. Retirez ces ornements pour assurer une installation et une mise à niveau correctes du four.

Position de la plaque : sous un meuble encastré avec débord frontal. Tracez une ligne horizontale afin de marquer la distance dont la partie intérieure du débord frontal descend sous le meuble.

30˝ de la surface de cuisson

IL EST TRÈS IMPORTANT QUE LE FOUR MICROONDES SOIT À NIVEAU. Utilisez un niveau pour vous assurer que le plancher du meuble est bien à horizontale. Tracez un trait vertical sur le mur du fond, au centre de l’espace de 30˝ de large. Tracez une deuxième ligne horizontale sur le mur situé sous le meuble afin de marquer la distance dont la partie intérieure du débord frontal descend sous le meuble. Fixez le gabarit du fond au mur afin que la partie supérieure du gabarit touche le bas de la ligne horizontale et que le trait central du gabarit soit aligné avec la ligne verticale.

30˝ de la surface de cuisson

9 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 9

2012-07-25 �� 7:52:05

Guide d'installation étape par étape 2.

D. Alignement de la plaque murale

Tracez un trait horizontal le mur Line le long de Drawsur a Vertical on la Wall from inférieure Center partie du of Top Cabinet gabarit du mur du fond.

Encoches sur Centerline le trait central notches

CL Horizontal Line Trait horizontal

CAUTION: Wear gloves to avoid cutting fingers on sharp edges.

ATTENTION : portez des gants car les bords de la plaque sont très tranchants. 1.

Tracez ensuite une ligne horizontale juste en dessous du gabarit du mur.

Percez des trous de ⅝˝ pour les boulons à ailettes à 3 emplacements (trou A, trou B, trou C), comme indiqué sur l'illustration ci-dessus. Si l'emplacement d'un trou est aligné sur un montant, percez un trou de 3 /16˝ en vue de la pose d'une vis à bois. Les boulons à ailettes ne peuvent être utilisés pour fixer la plaque murale à un montant.

REMARQUE : NE POSEZ PAS ENCORE LA PLAQUE À CETTE ÉTAPE DU MONTAGE.

Les trous A, B et C se trouvent à l'intérieur de la zone E. Si aucun de ces trous ne se trouve aligné sur un montant, repérez un montant dans la zone E qui soit aligné avec un trou de cette zone E, puis percez un trou de 3/16˝ dans le montant en vue de la pose d'une vis à bois. Vous devez utiliser au moins une vis à bois et la fixer solidement dans un montant afin que le montage ainsi formé supporte le poids du four à micro-ondes. Mettez la plaque de montage de côté.

10 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 10

2012-07-25 �� 7:52:05

R Guide d'installation étape par étape 2. Types de ventilation (sélectionnez a, b ou c) REMARQUE : Ce micro-ondes est livré assemblé pour le système d'évacuation par le haut (hormis les modèles sans évents). Un adaptateur du système d'évacuation est livré assemblé et fixé à la cale supérieure. Sélectionnez le système de ventilation adapté à votre installation et reportez-vous à la section correspondante.

Ce four à micro-ondes est compatible avec les trois systèmes de ventilation suivants : A. Système d'évacuation par le haut (conduit vertical) B. Circulation de l'air en circuit fermé (sans conduit et sans évents) C. Système d'évacuation par l'arrière (conduit horizontal)

A. Système d'évacuation par le haut (conduit vertical)

B. Circulation de l'air en circuit fermé (sans conduit et sans évents)

Emplacement de Adaptor in Place l’adaptateur pour for Outside une évacuation par Top Exhaust le haut

 Reportez-vous à la page 12

Reportez-vous à la page 12 Un kit auxiliaire de filtre à charbon est nécessaire pour l'évacuation sans évents. (Reportez-vous au manuel d'utilisation pour connaître le numéro de série).

C. Système d'évacuation par l'arrière (conduit horizontal)

Reportez-vous à la page 14

11 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 11

2012-07-25 �� 7:52:06

Guide d'installation étape par étape A. Système d'évacuation par le haut (conduit vertical)

REMARQUE : vous devez fixer le conduit de l'habitation à l'adaptateur du système d'évacuation après avoir terminé l'installation. Conduit de la cuisine House Duct

A1. Procédure d'installation de l'adaptateur du système d'évacuation et contrôle de fonctionnement du registre

Un adaptateur du système d'évacuation et un registre sont livrés assemblés et fixés à la cale supérieure.

B. Circulation de l'air en circuit fermé (sans conduit et sans évents)

1. Faites glisser l'adaptateur du système d'évacuation conformément au schéma cidessus. 2. Retirez l'adhésif retenant le registre et assurezvous que ce dernier pivote facilement avant de monter le four micro-ondes.

B1. Adaptation du ventilateur du four micro-ondes à la circulation en circuit fermé

ATTENTION : Effectuez les réglages nécessaires afin que le four soit correctement aligné sur le conduit d’évacuation de l'habitation.

A2. Réglage de l'adaptateur du système d'évacuation

1. Retirez et conservez les vis qui fixent la plaque du ventilateur au four micro-ondes.

Une fois le four micro-ondes installé, il est nécessaire d'ouvrir le meuble haut et d'ajuster l'adaptateur du système d'évacuation afin de le relier au conduit de l'habitation. Plaque du Blower Plate ventilateur

Back ofdu Arrière Microwave micro-ondes

2. Soulevez la plaque du ventilateur.

Arrière du micro-ondes

REMARQUE : l'adaptateur du système d'évacuation avec registre n'est pas nécessaire sur les modèles avec système de circulation en circuit fermé. Vous pouvez toutefois les conserver en vue d'une utilisation ultérieure éventuelle.

Pour un réglage avantFor Front-to-Back or Side-to-Side Adjustment, arrière, faites glisser Slide the Exhaust l'adaptateur du système Adaptor as Needed d'évacuation autant que nécessaire

12 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 12

Guide d'installation étape par étape 3.

Retirez la vis qui retient le moteur du ventilateur et tirez l'unité de ventilation vers vous. Les câbles sortent suffisamment pour vous permettre de le régler.

Remettez le ventilateur dans son logement.

ATTENTION : ne tirez pas sur les câbles du ventilateur. Assurez-vous que les câbles n'ont pas été coincés au moment de la remise en place. vis du moteur du ventilateur

Fixez le ventilateur sur le four micro-ondes à l'aide de la vis.

ATTENTION : afin d'éviter la rupture ou la fissure des ailettes du ventilateur, ne les touchez pas. Tenez fermement le carénage extérieur du ventilateur lorsque vous le retirez ou le remettez en place.

B2. Installation du filtre à charbon

Retirez les vis de la partie supérieure de la grille à l'aide d'un tournevis cruciforme nº 1.

Tournez le ventilateur de 90 ° afin que les ouvertures des ailettes soient dirigées vers l'avant du micro-ondes. Avant rotation

Poussez la grille vers la gauche, puis tirez-la vers vous. Filtre à charbon

Arrière du micro-ondes

Arrière du micro-ondes

Installez le filtre à charbon. Lorsqu'il est correctement installé, le grillage métallique du filtre doit être visible depuis l'avant.

Remettez la grille et les vis en place.

Insérez côté grillage dirigé vers le haut

13 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 13

2012-07-25 �� 7:52:07

Guide d'installation étape par étape C. Système d'évacuation par l'arrière (conduit horizontal) C1. Adaptation du ventilateur du four micro-ondes au système d'évacuation par l'arrière

5. Faites pivoter le ventilateur de 180 ° dans le sens inverse des aiguilles d'une montre. Avant la rotation

Soulevez la plaque du ventilateur.

Moteur du ventilateur

Arrière du micro-ondes

Arrière du micro-ondes

6. Remettez le ventilateur dans son logement.

Arrière du microondes

APRÈS : ouvertures des ailettes du ventilateur dirigées vers l’arrière

Vis de la plaque du ventilateur

1. Retirez et conservez les vis qui fixent la plaque du ventilateur au four micro-ondes. Vis

3. Retirez le ventilateur avec précaution. Les câbles sortent suffisamment pour vous permettre de le régler.

AVANT : ouvertures des ailettes du ventilateur dirigées vers l’avant

ATTENTION : ne tirez pas sur les câbles du ventilateur. Assurez-vous que les câbles n'ont pas été coincés au moment de la remise en place.

Extrémité B Extrémité A Vo fo

REMARQUE : Les ouvertures du système d'évacuation du ventilateur doivent correspondre aux ouvertures situées à l'arrière du four micro-ondes.

 ATTENTION : afin d'éviter la rupture ou la fissure des ailettes du ventilateur, ne les touchez pas. Tenez fermement le carénage extérieur du ventilateur lorsque vous le retirez ou le remettez en place.

7. Fermez la plaque du ventilateur et fixez l'adaptateur du système d'évacuation à l'arrière du four en le glissant dans les guides situés au centre et en haut de la face arrière du four. Poussez fermement dessus jusqu'à ce qu'il vienne se fixer dans les pattes de fixation inférieures. Assurez-vous que la charnière du registre est située dans la partie supérieure et que le registre bouge librement.

4. Retirez les « parties A » à l’aide de cisailles à tôles ou de pinces.

• Arrière du micro-ondes Guide Pattes de fixation Guide

Vis du moteur du ventilateur (après fixation de l'adaptateur du système d'évacuation)

Guide d'installation étape par étape 3. Installation PRÉSENTATION DE L'INSTALLATION A. Préparation du mur du fond (conduit horizontal uniquement) B. Fixation de la plaque murale C. Préparation du meuble haut D. Montage du four micro-ondes E.

Connexion des conduits (conduit vertical uniquement)

A. Préparation du mur du fond pour le système d'évacuation par l'arrière

B. Fixation de la plaque murale

Vous devez pratiquer une ouverture dans le mur du fond pour installer le système d'évacuation.

Fixez la plaque au mur à l'aide de boulons à ailettes. Au moins une vis à bois est nécessaire pour fixer la plaque à un goujon.

1. Retirez les ailettes des boulons. 2. Insérez les boulons dans la plaque de fixation via les trous pour cloison sèche, puis remettez les ailettes de telle sorte que ¾˝ du boulon dépasse l'ailette.

Lisez les instructions relatives au système d'évacuation par l'arrière figurant sur le GABARIT DU MUR DU FOND.

Fixez le GABARIT DU MUR DU FOND au mur arrière.

Pratiquez l'ouverture en respectant les instructions figurant sur le GABARIT DU MUR DU FOND.

ATTENTION : Ne pratiquez pas une ouverture dans le mur du fond si vous souhaitez installer le four micro-ondes avec une ventilation sans conduit et sans évents ou à conduit vertical.

15 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 15

2012-07-25 �� 7:52:08

Guide d'installation étape par étape D. Montage du four micro-ondes

Utilisation des boulons à ailettes : Espacement des boulons Spacing for Toggles More à ailettes supérieur à Thickness l'épaisseur du mur Than Wall Plaque de Mounting fixation Plate

Toggle Wings Ailettes Toggleà Boulon Bolt ailettes

Bolt End du boulon Extrémité

POUR PLUS DE FACILITÉ ET DE SÉCURITÉ LORS DE L'INSTALLATION DE L'APPAREIL, DEUX PERSONNES SONT NÉCESSAIRES.

Placez la plaque de fixation contre le mur et insérez les ailettes dans les trous du mur pour fixer la plaque.

IMPORTANT : évitez de saisir ou d'accrocher la poignée du four pendant l'installation.

REMARQUE : avant de serrer les boulons à ailettes et la vis à bois, assurez-vous que la partie inférieure de la plaque de fixation est alignée sur le trait horizontal inférieur du gabarit du mur du fond ; assurez-vous également que la plaque est correctement centrée sous le meuble.

REMARQUE : si votre meuble est en métal, placez la rondelle en nylon dans le trou du cordon d'alimentation afin d'éviter de couper ce dernier. REMARQUE : des cales sont nécessaires pour le montage de cette unité sous un meuble encastré ou avec débord frontal. (Voir page 9.)

ATTENTION : veillez à ne pas vous pincer les doigts entre l'arrière de la plaque et le mur. 4.

IMPORTANT : les dommages causés à l'habillage du meuble qui pourraient survenir à cause du serrage excessif des vis provoqué par la non-utilisation de cales n'est pas couvert par la garantie.

Serrez tous les boulons. Retirez la plaque du mur pour faciliter l'opération. Serrez la vis.

C. Utilisation du gabarit du meuble haut dans la préparation du meuble

Lisez les instructions figurant sur le GABARIT DU MEUBLE HAUT.

Collez-le sous le plancher du meuble haut.

ATTENTION : portez des lunettes de sécurité pendant cette dernière opération.

Soulevez le micro-ondes, inclinez-le vers l'avant et faites correspondre les encoches situées à l'arrière et en bas avec les quatre pattes inférieures de la plaque de fixation.

Faites pivoter la partie frontale du four vers le haut contre le dessous du meuble.

16 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 16

REMARQUE : lors du montage du four, faites passer le cordon d'alimentation dans le trou pratiqué dans le plancher du meuble haut. Tendez le câble au cours des étapes 1 à 3 ; veillez en outre à ne pas le coincer ou tirer dessus.

Vous devez percer des trous pour les vis de fixation supérieure et un trou de diamètre suffisamment important pour y faire passer le cordon d'alimentation.

Guide d'installation étape par étape 3.

Conduit de la cuisine House Duct

Avant du meuble Cabinet Front Fond duBottom meuble Cabinet Shelf Filler Block Cale

E. Connexion des conduits pour le système d'évacuation par le haut

Insérez une vis autocentreuse dans le trou central du meuble haut. Fixez temporairement le four en faisant effectuer à la vis au moins deux tours complets après l'engagement des filets. (Elle sera complètement serrée ultérieurement.). Assurez-vous de conserver le cordon d'alimentation correctement connecté. Attention à ne pas coincer le cordon, en particulier au moment où vous montez le four à fleur contre le plancher du meuble.

Microwave Top Haut du fourOven micro-ondes

Fixez le four micro-ondes sur le meuble haut.

Insérez 2 vis autocentreuses à travers le fond du meuble et des cales dans les trous extérieurs du meuble haut de l'unité. Continuez de maintenir l'unité jusqu'à ce que les vis soient insérées et engagées au moins deux tours complets, puis serrez complètement les vis jusqu'à ce que l'unité soit fixée.

Installez les filtres à graisses. Reportez-vous au manuel d'utilisation fourni avec le micro-ondes pour obtenir les instructions.

Tirez le conduit de la cuisine vers le bas pour le relier à l'adaptateur du système d'évacuation.

Scellez les joints du conduit du système d'évacuation à l'aide d'un ruban adhésif en toile.

2012-07-25 �� 7:52:09

Avant d'utiliser votre four micro-ondes 4. Avant d'utiliser votre four micro-ondes 1.

Assurez-vous que le four micro-ondes a été installé conformément aux instructions.

Retirez tout élément d'emballage du four micro-ondes.

Installez le plateau tournant et l'anneau de guidage dans le four.

Remplacez le fusible ou remettez le disjoncteur sous tension.

Branchez le cordon d'alimentation sur une prise dédiée de 15 A.

Lisez le manuel d'utilisation.

Conservez précieusement ces instructions d'installation afin que la personne chargée du contrôle local puisse s'y reporter.

Insure proper Insure proper Assurez-vous que le four est ground exists ground exists correctement mis before use before use à la terre avant de l'utiliser.

18 SMH1816_XAC_DE68-03943B-01_CFR_120725.indd 18

N° de code : DE68-03943B-01
