EHF3920BOK - EHF3920BOK - Plaque de cuisson ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Table de cuisson vitrocéramique
Nombre de foyers	4 foyers
Type de foyers	Foyers à induction
Dimensions approximatives	590 x 520 mm
Installation	Encastrable
Alimentation électrique	230 V
Puissance totale	7,4 kW
Fonctions principales	Boost, minuterie, verrouillage de sécurité
Entretien et nettoyage	Surface lisse, facile à nettoyer avec un chiffon humide
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Système de sécurité enfant, indicateur de chaleur résiduelle
Compatibilités	Compatible avec les ustensiles de cuisson à induction
Poids	Environ 10 kg

FOIRE AUX QUESTIONS - EHF3920BOK - EHF3920BOK ELECTROLUX

Comment régler la température de la plaque de cuisson Electrolux EHF3920BOK ?

Pour régler la température, utilisez les commandes tactiles situées sur le panneau de contrôle. Appuyez sur le bouton correspondant à la zone de cuisson souhaitée et ajustez le niveau de chaleur en touchant les niveaux de puissance.

Que faire si la plaque de cuisson ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le verrouillage enfant n'est pas activé, ce qui pourrait empêcher son utilisation.

Comment nettoyer la surface de la plaque de cuisson ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer la surface. Évitez les éponges abrasives qui pourraient rayer le verre. Nettoyez après chaque utilisation pour éviter les taches.

La plaque de cuisson émet un bruit étrange, que faire ?

Des bruits peuvent survenir en raison de l'expansion thermique des matériaux. Cela est généralement normal. Si le bruit persiste ou s'accompagne de problèmes de fonctionnement, contactez le service après-vente.

Comment savoir si une zone de cuisson est chaude ?

Les zones de cuisson de la plaque Electrolux EHF3920BOK sont équipées d'un témoin lumineux qui s'allume lorsque la zone est chaude. Ne touchez jamais la zone de cuisson tant que le témoin est allumé.

Y a-t-il une fonction de sécurité sur cette plaque de cuisson ?

Oui, la plaque de cuisson dispose d'une fonction de sécurité qui inclut un verrouillage enfant et un arrêt automatique si une zone de cuisson est laissée allumée sans utilisation pendant une période prolongée.

Comment régler la minuterie de cuisson ?

Pour régler la minuterie, appuyez sur le bouton de minuterie, sélectionnez le temps souhaité en touchant les chiffres sur le panneau de contrôle, puis appuyez sur 'OK' pour confirmer.

Que faire si la plaque de cuisson ne détecte pas mes casseroles ?

Assurez-vous que vos casseroles sont compatibles avec les plaques à induction. Vérifiez que le fond de la casserole est plat et que le diamètre est approprié pour la zone de cuisson utilisée.

Est-il possible de cuisiner avec des ustensiles en métal sur cette plaque ?

Oui, vous pouvez utiliser des ustensiles en métal, mais évitez les casseroles et poêles avec un fond rugueux, car cela peut rayer la surface de la plaque. Utilisez des ustensiles adaptés pour éviter d'endommager la surface.

Comment réinitialiser la plaque de cuisson en cas de problème ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique pendant environ 1 minute, puis rebranchez-le. Cela peut résoudre certains problèmes mineurs.

MODE D'EMPLOI EHF3920BOK - EHF3920BOK ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com/webselfservice

Enregistrer votre produit pour obtenir un meilleur service : www. registerelectrolux. com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

Service après-vente

N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.

Vous trouverez ces informations sur la plaque signalétique.

Avertissement/Attention : consignes de sécurité. Informations générales et conseils. Informations en matière de protection de l'environnement.

Sous réserve de modifications.

1. Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités sont réduites, à condition qu'ils soient surveillés ou qu'ils aient reçu des instructions concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laisses pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touche pas les résistances.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil pour éviter tout risque d'électrocution.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.

Avertissement!

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. L'appareil est lourd, prenez toujours des précautions lorsque vous le

déplacez. Portez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque des gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les membres chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Avertissement!

Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié. L'appareil doit être relié à la terre. - Avant toute intervention, assurez-vous que l'appareil est débranché. - Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un Electricien. Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes. Utilisez le câble d'alimentation électrique approprié. - Ne laissez pas le câble d'alimentation s'emmêler. Assurez-vous qu'une protection antiélectrocution est installée. Utilisez un collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité. - N'utilisez pas d'adaptateurs multiprises ni de rallonges. - Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez notre centre de maintenance/agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé. - La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.

• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Si la prise de courant est l'âche, ne branchez pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés au support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit être équipée d'un dispositif d'isolation à coupure omnipolaire. Le dispositif d'isolation doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

Avertissement!

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents). Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil. Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes. N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des fêlures, débranchez

immédiatement l'appareil. pour éviter tout risque d'électrocution.

Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

Avertissement!

Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée. L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

Avertissement!

Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil. N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux.

Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous les déplacez sur la surface de cuisson.

• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilise pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.

2.4 Entretien et nettoyage

Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. - Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. - Débranche l'appareil de l'alimentation électrique avant toute opération de maintenance. - Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. - Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

Avertissement!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour permettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Débranchez le câble d'alimentation et mettez-le au rebut.

2.6 Maintenance

• Pour réparer l'appareil, contactez un service après-vente/agréé. Utilisez exclusivement des pièces d'origine.

3.1 Description de la table de cuisson

Zone de cuisson 2 Manettes de commande

3.2 Manette de commande

Symbo-le	Fonction
0	Position Arrêt
1 - 6	Niveau de cuisson

Avertissement!

Il y a risque de brûlures par la chaleur résiduelle.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

de cuisson souhaitée. Pour désactiver, tournez la manette sur la position Off.

4.1 Le niveau de cuisson

Pour régler ou modifier le niveau de cuisson, tournez la manette sur le niveau

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

Les récipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique.

5.1 Ustensiles de cuisson

Le fond de l'ustensile de cuisson doit être aussi plat que possible.

5.2 Exemples de cuissons

Ni- veau de cuis- son :	Utilisation :
1	Maintenir au chaud
2	Faire mjoter doucement
3	Faire mjoter

Ni- veau de cuis- son :	Utilisation :
4	Faire frire / gratiner
5	Faire bouillir
6	Faire bouillir / Saisir / Faire fri- re

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation. Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. Utilisez un nettoyant spécialement adaptable à la surface de la table de cuisson. Utilisez un racloir spécial pour la vitre.

contenant du sucre. Sinon, la saleté pourrait endommager la table de cuisson. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

• Enlevez lorsque la table a suffisamment refroidi : traces de calcaire, traces d'eau, taches de graisses, décoloration métallique brillante. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

6.2 Nettoyage de la table

• Enlevez immédiatement : plastique fondu, films plastiques et aliments

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

7.1 En cas d'anomalie de fonctionnement

Problème	Cause probable	Solution
Vous ne pouvez pas allu-mer la table de cuisson ni-la faire fonctionner.	La table de cuisson n'est pas connectée à une sour-ce d'alimentation électrique ou le branchement est in-correct.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. Consultez le schéma de raccordement.
	Le fusible a disjoncté.	Vérifiez que le fusible est bien la cause de l'anoma-lie. Si les fusibles disjonc-tent de manière répétée, faites appel à un électri-cien qualifié.

7.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente/agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la surface en verre). Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur

de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

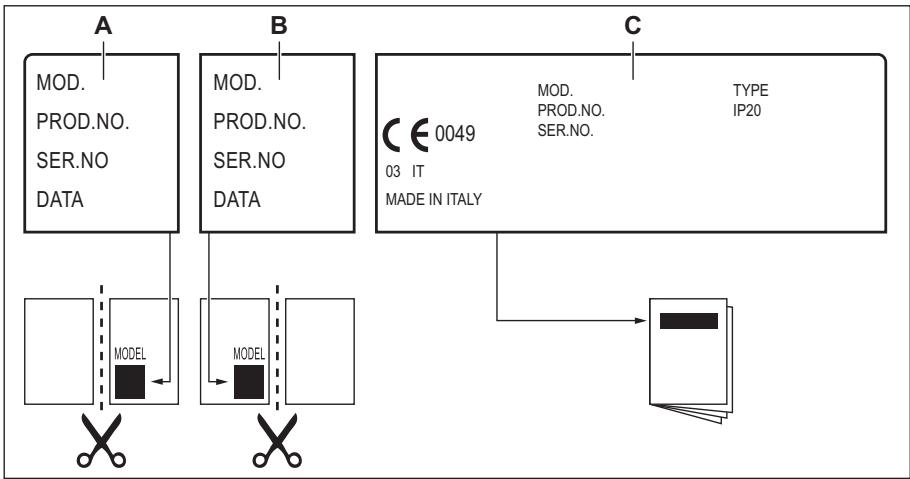

7.3 Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).

B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant). C. Collez-la sur la notice d'utilisation.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle

PNC

Numéro de série

8.2 Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptations.

8.3 Câble d'alimentation

• La table de cuisson est fournie avec un câble d'alimentation.

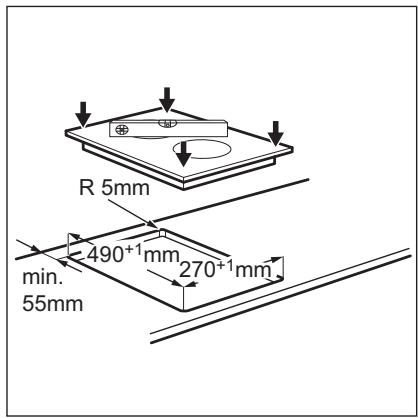

8.5 Montage

Pour remplacer le câble d'alimentation endommagé, utilisez le type de câble suivant (ou supérieur) : H05V2V2-F T min. 90 °C. Contactez votre service après-vente.

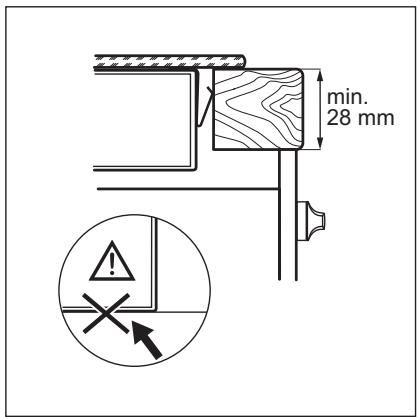

8.4 Installation du joint

1. Nettoyez la zone de découpe du plan de travail.
2. Placez le joint fourni sur le bord inférieur de la table de cuisson, le long du bord externe de la surface vitrocéramique. N'étirez pas le joint. Assurez-vous que les extrémités du joint se trouvent au milieu d'un bord latéral de la table de cuisson.
3. Lorsque vous découpez le joint, ajoutez quelques millimètres de longueur.
4. Rassemblez les deux extrémités du joint.

8.6 Installation de plusieurs tables de cuisson

Si vous nevez installer plusieurs tables de cuisson de 30 cm les unes à côté des autres dans la même découpe, vous pouvez vous procurer un kit de montage comprenant un support latéral et des joints supplémentaires auprès de votre service après-vente agréé. Les instructions d'installation correspondantes sont fournies avec le kit.

9.1 Caractéristiques des zones de cuisson

Zone de cuisson	Puisance nominale (niveau de cuisson max.) [W]	Diamètre de la zone de cuisson [mm]
Avant centrale	1200	145
Arrière centrale	1700	180

Pour des résultats de cuisson optimaux, utilisez des récipients qui ne dépassent pas le diamètre de la zone de cuisson.

10.1 Informations de produit selon la norme EU 66/2014

Identification du modele		EHF3920BOK
Type de table de cuisson		Table de cuisson intégrée
Nombre de zones de cuisson		2
Technologie de chauffage		Chauffage par rayonnement
Diamètre des zones de cuisson circulaires (Ø)	Avant centrale	14,5 cm
	Arrière centrale	18,0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Avant centrale	183,8 Wh / kg
	Arrière centrale	181,7 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob)		182,8 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2: Tables de cuisson - Méthodes de mesure des performances

10.2 Économie d'énergie

Vous pouvez économiser de l'énergie au quotidien en suivant les conseils suivants.

Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
• Activez toujours la zone de cuisson après avoir posé le récipient dessus.
• Le fond du récipient doit avoir le même diamètre que la zone de cuisson.
• Placez les plus petits récipients sur les plus petites zones de cuisson.
• Placez directement le récipient au centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

11. En matière de protection de l'environnement

Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
