| Type de produit | Table de cuisson gaz encastrable |
| Marque | AEG |
| Modèles | HGB95522SM, HGB95520SM |
| Nombre de brûleurs | 5 (Haute puissance, Rapide, Semi-rapide x2, Auxiliaire) |
| Dimensions (L x P) | 857 mm x 520 mm |
| Poids (estimation) | Environ 15 kg |
| Alimentation électrique | 220-240 V ~ 50-60 Hz |
| Puissance gaz totale (G20/G25) | 13,85 kW |
| Alimentation gaz | Gaz naturel G20/G25 (20/25 mbar) ou GPL G30/G31 (28-30/37 mbar) |
| Allumage | Électrique par bougie (automatique), allumage manuel possible sans électricité |
| Sécurité | Thermocouple (dispositif de sécurité anti-extinction), dispositif de sécurité enfants recommandé |
| Fonctions principales | Brûleurs avec différents niveaux de puissance, support pour wok inclus |
| Matériau de la surface | Acier inoxydable |
| Nettoyage et entretien | Nettoyer avec un chiffon doux et un détergent doux ; ne pas utiliser de produits abrasifs ni de lave-vaisselle pour les brûleurs |
| Pièces détachées | Utiliser exclusivement des pièces de rechange d'origine AEG |
| Réparabilité | Contacter un service après-vente agréé ; ne pas réparer soi-même |
| Informations générales | Modèle, PNC et numéro de série sur la plaque signalétique ; notice disponible au format PDF |
FOIRE AUX QUESTIONS - HGB95522SM - HGB95520SM AEG
Questions des utilisateurs sur HGB95522SM - HGB95520SM AEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice HGB95522SM - HGB95520SM - AEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HGB95522SM - HGB95520SM de la marque AEG.
MODE D'EMPLOI HGB95522SM - HGB95520SM AEG
Merci d'avoir choisi ce produit AEG. Nous l'avons conçu pour qu'il vous offre des performances irréprochables pendant de nombreuses années, en intégrant des technologies innovantes vous simplifiant la vie – fonctions que vous ne trouverez peut-être pas sur des appareils ordinaires. Veuillez prendre quelques instants pour lire cette notice afin d'utiliser au mieux votre appareil.
Consultez notre site pour :
Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :
www.aeg.com/support
Enregistrer votre produit pour un meilleur service :
www.registeraeg.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :
www.aeg.com/shop
SERVICE ET ASSISTANCE À LA CLIENTÈLE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.
Ces informations figurent sur la plaque signalétique.
⚠️ Avertissement/Consignes de sécurité
i Informations générales et conseils
Informations environnementales
Sous réserve de modifications.
1. ⚠️ INFORMATIONS DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes vulnérables
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus.
- Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
- Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
- Ne laissez pas les enfants jouer avec l'appareil.
- Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
- AVERTISSEMENT : Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation.
- Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
- Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
1.2 Sécurité générale
- AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.
- AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
- N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
- ATTENTION : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
- ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
- AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
- Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
- N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
- N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.
- Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.
- Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des
parties pouvant atteindre des températures supérieures de 50 °C à la température ambiante.
- AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.
2. CONSIGNES DE SÉCURITÉ
Cet appareil est adapté aux marchés
suivants: BE LU
2.1 Installation
AVERTISSEMENT!
L'appareil doit être installé uniquement par un professionnel qualifié.
AVERTISSEMENT!
Risque de blessure corporelle ou de dommages matériels.
• Retirez l'intégralité de l'emballage.
- N'installez pas et ne branchez pas un appareil endommagé.
- Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
- Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
- Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
- Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure cause des gonflements.
- Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
- N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de
tomber de l'appareil lors de l'ouverture de celles-ci.
- Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
- Le dessous de l'appareil peut devenir très chaud. Installez un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.
2.2 Branchement électrique
AVERTISSEMENT!
Risque d'incendie ou d'électrocution.
- Tous les raccordements électriques doivent être effectués par un électricien qualifié.
• L'appareil doit être relié à la terre. - Avant toute intervention, assurez-vous que l'appareil est débranché.
- Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
- Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
- Utilisez le câble d'alimentation électrique approprié.
- Ne laissez pas le câble d'alimentation s'emmêler.
-
Assurez-vous qu'une protection antiélectrocution est installée.
-
Utilisez un collier anti-traction sur le câble.
- Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
- N'utilisez pas d'adaptateurs multiprise et de rallonges.
- Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez notre service après-vente agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
- La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
- Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
- Si la prise secteur est détachée, ne branchez pas la fiche secteur.
- Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
- N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
- L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.
2.3 Raccordement au gaz
ATTENTION!
Lorsque vous utilisez une bouteille de gaz, maintenez-la toujours sur une surface horizontale plane (avec la vanne de gaz en haut).
- Tous les raccordements au gaz doivent être effectués par une personne qualifiée.
- Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
- Assurez-vous que l'air circule autour de l'appareil.
- Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
- Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Respectez les recommandations pour assurer une bonne ventilation.
2.4 Utilisation
AVERTISSEMENT!
Risque de blessures, de brûlures ou d'électrocution.
- Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
- Cet appareil est exclusivement destiné à une utilisation domestique.
- Ne modifiez pas les caractéristiques de cet appareil.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés. - Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
- Éteignez les zones de cuisson après chaque utilisation.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
- Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.
AVERTISSEMENT!
Risque d'incendie et d'explosion.
- Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
- Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
- L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
- Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
AVERTISSEMENT!
Risque d'endommagement de l'appareil.
- Ne laissez pas de récipients chauds sur le bandeau de commande.
- Ne laissez pas le contenu des récipients s'évaporer entièrement.
- Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
- Ne laissez jamais un récipient vide posé sur un brûleur allumé, ou un brûleur allumé sans récipient.
- Ne placez jamais de papier aluminium sur l'appareil.
- Utilisez uniquement des récipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs.
• Assurez-vous que les récipients sont placés au centre des brûleurs. - N'utilisez pas de grand récipient dont les bords dépassent de l'appareil. Vous risqueriez d'endommager la surface du plan de travail.
- Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
- N'utilisez que les accessoires fournis avec l'appareil.
- N'installez pas de diffuseur de flamme sur le brûleur.
- L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée.
- L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la pièce en est dotée.
- Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.
- Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.
- La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.
2.5 Entretien et Nettoyage
AVERTISSEMENT!
Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.
- Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
- Mettez à l'arrêt l'appareil et laissez-le refroidir avant de le nettoyer.
- Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
- Ne lavez pas les brûleurs au lavevaisselle.
2.6 Service
- Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine.
- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.
3. INSTALLATION
AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
3.1 Avant l'installation

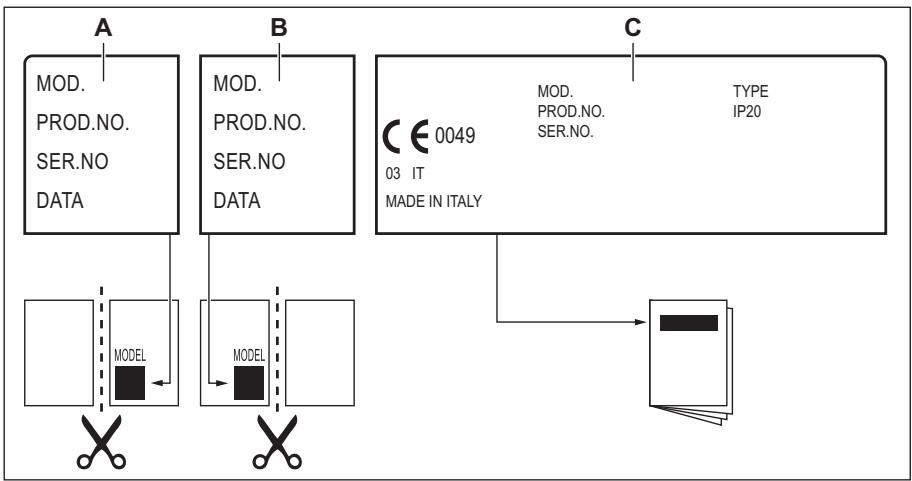

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.
Modèle ......
PNC ....
Numéro de série ....
3.2 Raccordement au gaz
AVERTISSEMENT!
Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements locaux en vigueur.
Le raccordement à l'arrivée de gaz doit obligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau
2.7 Mise au rebut
AVERTISSEMENT!
Risque de blessure ou d'asphyxie.
- Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
- Débranchez l'appareil de l'alimentation électrique.
- Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
- Aplatissez les tuyaux de gaz externes.
flexible en AGB (acier inoxydable) conforme à la réglementation en vigueur (NBN D 51.003). Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.
Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir les meilleurs résultats.

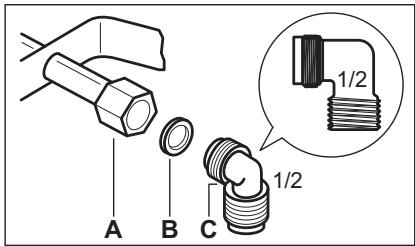

A. Extrémité du tuyau avec écrou
B. Joint fourni avec l'appareil
C. Coude fourni avec l'appareil
Gaz liquéfié
Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié.
Intercalez toujours le joint. Continuez alors le raccordement au gaz.
L'utilisation d'un tuyau flexible s'applique lorsque :
- il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ;
- il n'est pas plus long que 1500 mm;
- il ne montre aucun étranglement ;
- il n'est soumis à aucune traction ni aucune torsion ;
- il n'entre pas en contact avec des bords ni des coins tranchants ;
- il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état.
Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :
- il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;
- le matériau n'est pas durci, mais présente une élasticité correcte ;
- les colliers de serrage ne sont pas rouillés ;
- la date d'expiration n'est pas dépassée.
Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.
AVERTISSEMENT!
Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

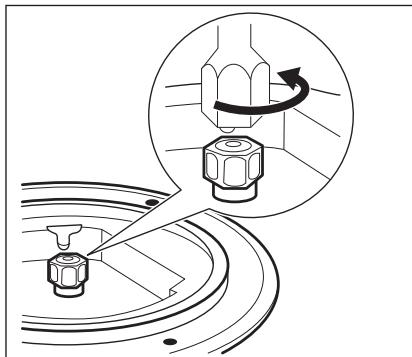

3.3 Remplacement des injecteurs (pour la Belgique uniquement)
- Démontez les supports des casseroles.
- Démontez les chapeaux et les couronnes du brûleur.
-
Retirez la plaque en fonte à l'aide d'un tournevis.
-
À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Données techniques »).
-
Assemblez les pièces et suivez la même procédure dans l'ordre inverse.
-
Remplacez la plaque signalétique (située près du tuyau d'arrivée du gaz) par celle prévue pour le nouveau type d'alimentation au gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil.
Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter
un système de réglage de la pression sur le tuyau d'arrivée de gaz.
3.4 Réglage au niveau minimal (uniquement pour la Belgique)
Pour régler le niveau minimal des brûleurs :
- Allumez le brûleur.
- Tournez la manette en position minimale.

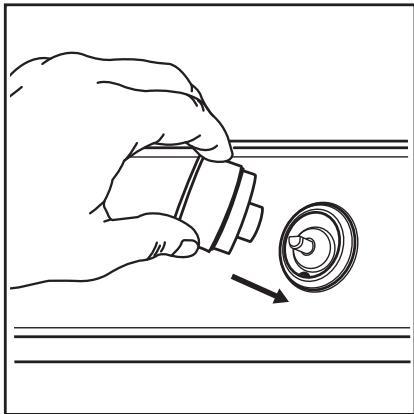

- Retirez la manette et le joint.
Faites attention à ne pas endommager le joint. N'utilisez pas un outil pointu pour le retirer.

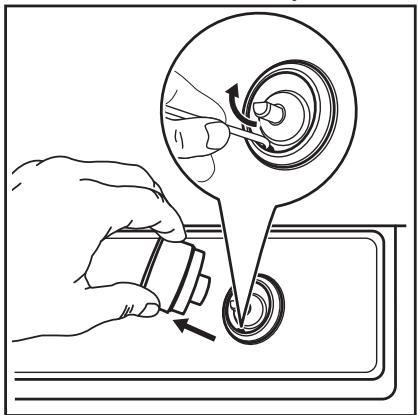

- À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).
-
Si vous passez :
-
du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez entièrement la vis de réglage.
-
du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à forte puissance).
-
Réinstallez le joint et la manette.
Assurez-vous de placer le joint exactement dans la position d'origine.
AVERTISSEMENT!
Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
3.5 Raccordement électrique
- Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondent bien à la tension et à la puissance de l'alimentation locale.
- Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
- Utilisez toujours une prise de courant de sécurité correctement installée.
- Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
- Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
- L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple
(risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
- Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C.
3.6 Câble d'alimentation
Pour remplacer le câble d'alimentation, utilisez uniquement le câble spécial ou son équivalent. Le type de câble est : H03V2V2-F T90.
Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).
- Reliez le fil vert et jaune (terre) à la borne portant la lettre « E » ou le symbole de terre ⏻ ou de couleur verte et jaune.
- Reliez le fil bleu (neutre) à la borne portant la lettre « N » ou de couleur bleue.
- Reliez le fil marron (phase) à la borne portant la lettre « L ». Il doit toujours être relié à la phase du réseau électrique.
3.7 Montage

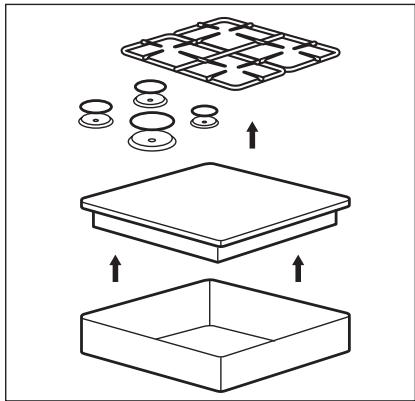

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

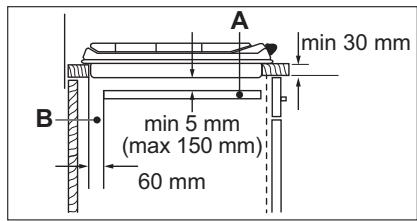

3.8 Possibilités d'insertion

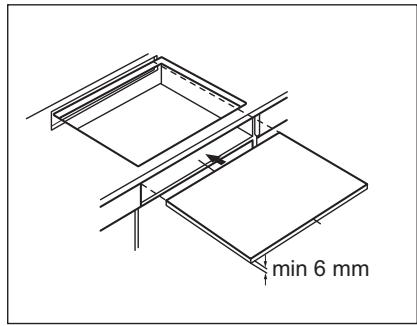

Le panneau installé sous la table de cuisson doit être facile à retirer et facilement accessible au cas où une intervention technique serait nécessaire.
Élément de cuisine avec une porte
A. Panneau amovible
B. Espace pour les branchements
Élément de cuisine avec four
Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.
4. DESCRIPTION DE L'APPAREIL
4.1 Description de la table de cuisson


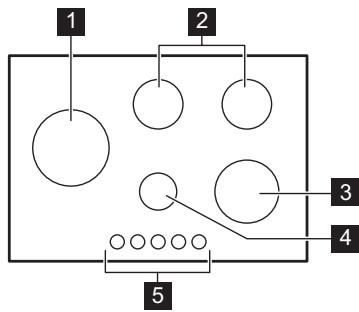

1 Brûleur Haute puissance
2 Brûleur semi-rapide
3 Brûleur rapide
4 Brûleur auxiliaire
5 Manettes de commande
4.2 Manette de commande
| Symbole | Description |
| pas d'alimentation en gaz / position Arrêt | |
| position d'allumage / alimentation en gaz maxima-le |
| Symbole | Description |
| 1 | alimentation en gaz mini-male |
| 1 - 9 | niveaux de puissance |
5. UTILISATION QUOTIDIENNE
AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
5.1 Vue d'ensemble des brûleurs

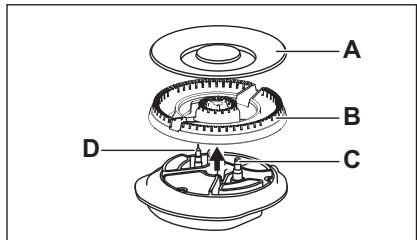

A. Chapeau du brûleur
B. Couronne du brûleur
C. Bougie d'allumage
D. Thermocouple
5.2 Allumage du brûleur
Allumez toujours le brûleur avant de poser un récipient dessus.
AVERTISSEMENT!
Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme.
- Enfoncez la manette et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximale (☆).
- Maintenez la manette enfoncée pendant 10 secondes environ. Cela permet au thermocouple de chauffer. Sinon, l'alimentation en gaz est interrompue.
- Une fois que la flamme brûle régulièrement, réglez son débit.
Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.
AVERTISSEMENT!
Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.
ATTENTION!
En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enfoncez-la. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer.
Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.
Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.
5.3 Arrêt du brûleur
Pour éteindre la flamme, tournez la manette sur la position Arrêt ●.
AVERTISSEMENT!
Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.
5.4 Utilisation du support pour wok

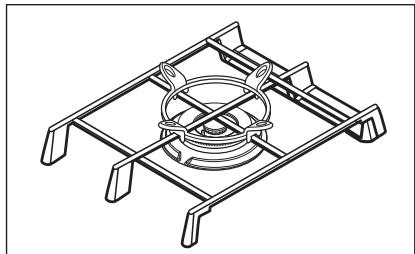

Le support pour wok vous permet d'utiliser un wok à base arrondie sur la table de cuisson. Utilisez le support pour wok uniquement sur le brûleur à haute puissance. Lorsque vous installez le support pour wok, assurez-vous que les encoches du cadre s'ajustent bien sur les barres des supports de casserole.
La forme des supports de casseroles dépend du modèle de l'appareil.
6. CONSEILS
AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
6.1 Récipients
ATTENTION!
N'utilisez pas de plats en fonte, en argile ou en grès, d'accessoires pour griller ni de plats à gratin. L'acier inoxydable peut ternir s'il est trop chauffé.
AVERTISSEMENT!
Ne placez pas le même récipient sur deux brûleurs.
AVERTISSEMENT!
Ne placez pas de récipients instables ou déformés sur le brûleur afin d'éviter les débordements et les blessures.
ATTENTION!
Assurez-vous que le fond des récipients ne se trouve pas trop près de la manette de commande sinon la flamme fait chauffer la manette.
ATTENTION!
Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson.
ATTENTION!
Assurez-vous que les récipients de cuisson sont bien centrés sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz.
6.2 Diamètres des récipients
ATTENTION!
Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.
| Brûleur | Diamètre du récipient (mm) |
| Forte puissance | 240 - 300 |
| Rapide | 180 - 260 |
| Semi-rapide | 120 - 220 |
| Auxiliaire | 80 - 180 |
6.3 Suggestions de recettes
| Catégorie d'aliments | Recettes | Type de brûleur | Niveau de puissance |
| Sauces - Assaisonne-ment | Béchamel | Auxiliaire | 2-4 |
| Sauce tomate | Semi-rapide | 1-5 | |
| Pâtes - Riz - Autres cérêales | Riz aux champignons | Multi couronne | 1-5 |
| Semoule | Rapide | 1-6 | |
| Ravioli | Auxiliaire | 6-9 | |
| Soupe - Légumes | Soupe de légumes | Semi-rapide | 2-7 |
| Potage aux champi-gnons et aux pommes de terre | Semi-rapide | 1-5 | |
| Soupe de poissons | Multi couronne | 1-4 | |
| Viande | Boulettes de bœuf | Multi couronne | 1-6 |
| Filet de porc rôti | Multi couronne | 4-9 | |
| Gratin au bœuf haché | Auxiliaire | 1-5 | |
| Poisson | Seiches aux petits pois | Multi couronne | 1-5 |
| Darne de thon grillée | Rapide | 5-8 | |
| Plats à base d'œufs | Omelettes | Multi couronne | 1-5 |
| Légumes | Champignons assaison-nés | Semi-rapide | 2-6 |
| Caponata aux légumes | Multi couronne | 4-8 | |
| Épinards surgelés au beurre | Rapide | 1-4 | |
| Friture | Frites | Multi couronne | 5-9 |
| Beignets | Multi couronne | 3-7 | |
| Collations préparées à la poêle | Torréfaction de fruits à coque | Semi-rapide | 2-5 |
| Croûtons de pain | Multi couronne | 2-7 | |
| Crêpes épaisses | Semi-rapide | 3-9 | |
| Desserts | Caramel | Auxiliaire | 1-5 |
| Crème anglaise | Auxiliaire | 1-5 | |
| Panna cotta | Auxiliaire | 1-5 |
Toutes les recettes correspondent à environ 4 portions.
Les réglages conseillés dans le tableau des cuissons doivent uniquement servir de guide et peuvent être ajustés en fonction du niveau de cuisson des aliments, de leur poids et de leur quantité ainsi que du type de gaz utilisé et du matériau de l'ustensile de cuisson utilisé pour préparer le plat.
Pour une cuisson délicate optimale, utilisez le brûleur auxiliaire.
7. ENTRETIEN ET NETTOYAGE
AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
7.1 Informations générales
- Nettoyez la table de cuisson après chaque utilisation.
- Utilisez toujours un récipient dont le fond est propre.
- Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
- Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.
Inox
- Lavez les éléments en inox à l'eau, puis séchez-les à l'aide d'un chiffon doux.
- Pour retirer les résidus d'aliments et de graisses brûlés ou les taches tenaces, versez une petite quantité de détergent doux dessus et laissez-le agir pendant quelques minutes avant de nettoyer.
- Pour protéger les surfaces en acier, utilisez des produits nettoyants spécifiquement conçus pour le nettoyage de l'acier inoxydable.
- N'utilisez pas de produits nettoyants contenant des produits chimiques corrosifs comme le chlorure. Ne nettoyez pas la surface avec des produits désinfectants, des agents
détachants ou anti-rouille, ou des produits de nettoyage par immersion.
Les supports de casserole ne sont pas adaptés au lavage dans un lave-vaisselle. Ils doivent être lavés à la main.
- Retirez les supports de casserole pour nettoyer plus facilement la table de cuisson.
Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.
- Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
- Après avoir lavé les supports de casserole, veillez à les remettre correctement en place.

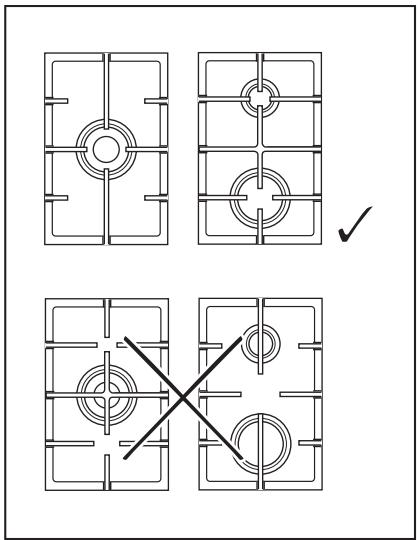

- Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole sont alignés avec le centre du brûleur.
7.3 Nettoyage de la table de cuisson
- Enlevez immédiatement : le plastique fondu, les feuilles de
8. DÉPANNAGE
AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
plastique, le sucre et les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler.
- Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.
- Nettoyez les éléments en émail, les chapeaux et les couronnes avec de l'eau chaude savonneuse et séchez-les soigneusement avant de les remettre en place.
7.4 Nettoyage de la bougie d'allumage
Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à maintenir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnes des brûleurs ne sont pas obstrués.
7.5 Entretien périodique
Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.
8.1 Que faire, quand...
| Problème | Cause probable | Solution |
| Aucune étincelle ne se produit lorsque vous tentez d'actionner le générateur d'étincelles. | La table de cuisson n'est pas connectée à une source d'alimentation électrique, ou le branchement est incorrect. | Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. |
| Le fusible a disjoncté. | Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites appel à un électricien qualifié. | |
| Le chapeau et la couronne du brûleur sont mal positionnés. | Positionnez correctement le chapeau et la couronne du brûleur. | |
| La flamme s'éteint immédia-tement après s'être allumée. | Le thermocouple n'est pas suffisamment chaud. | Maintenez la manette enfon-cée pendant 10 secondes maximum une fois la flamme allumée. |
| La couronne de flamme n'est pas de niveau. | La couronne du brûleur est encrassée par des résidus alimentaires. | Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre. |
8.2 Si vous ne trouvez pas de solution...
Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de
manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livret de garantie.
8.3 Étiquettes fournies dans le sachet des accessoires
Collez les étiquettes adhésives comme indiqué ci-dessous :
A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).
B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).
C. Collez-la sur la notice d'utilisation.
9. CARACTÉRISTIQUES TECHNIQUES
9.1 Dimensions de la table de cuisson
| Largeur | 857 mm |
| Profondeur | 520 mm |
9.2 Autres caractéristiques techniques
| PUISSANCE TOTALE : | Gaz d'origine : | G20/G25 (2E+) 20/25 mbar (BE) | 13,85 kW |
| G20 (2E) 20 mbar (LU) | 13,85 kW | ||
| Gaz de remplacement : | G30 (3+) 28-30 mbar | 945 g/h | |
| G31 (3+) 37 mbar | 929 g/h | ||
| Alimentation électrique : | 220-240 V ~ 50-60 Hz | ||
| Catégorie de l'appareil : | II2E+3+ (BE)I2E (LU) | ||
| Raccordement au gaz : | R 1/2" | ||
| Classe de l'appareil : | 3 | ||
9.3 Diamètres des vis de réglage
| BRÛLEUR | ∅ VIS DE RÉGLAGE 1/100 mm |
| Brûleur Haute puissance | 64 |
| Rapide | 52 |
| Semi-rapide | 35 |
| Auxiliaire | 28 |
9.4 Brûleurs à gaz pour GAZ NATUREL G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)
| BRÛLEUR | PUISSANCE NORMA-LE kW | PUISSANCE MINIMA-LE kW | MARQUAGE DE L'INJECTEUR |
| Brûleur Haute puissance | 6,2 | 1,8 | 1x71A - 2x126D |
| Rapide | 2,95 | 0,75 | 119° |
| Semi-rapide | 1,85 | 0,6 | 92 |
| Auxiliaire | 1,0 | 0,33 | 70 |
9.5 Brûleurs à gaz pour GPL G30/G31 28-30/37 mbar
| BRÛLEUR | PUISSANCE NOR-MALE kW | PUISSANCE MINI-MALE kW | MARQUAGE DE L'INJEC-TEUR | DÉBIT DE GAZ NOMINAL g/h | |
| G3028-30 mbar | G31 37 mbar | ||||
| Brûleur Hau-te puissance | 5,2 | 1,8 | 1x42D - 2x79D | 378 | 371 |
| Rapide | 2,8 | 0,75 | 86 | 204 | 200 |
| Semi-rapide | 2,0 | 0,6 | 71 | 145 | 143 |
| Auxiliaire | 1,0 | 0,33 | 50 | 73 | 71 |
10. RENDEMENT ÉNERGÉTIQUE
10.1 Informations de produit selon la norme EU 66/2014
| Identification du modèle | HGB95522SM | |
| Type de table de cuisson | Table de cuisson encastrable | |
| Nombre de brûleurs à gaz | 5 | |
| Efficacité énergétique selon le brûleur à gaz (EE gas burner) | Gauche - Brûleur Haute puis-sance | 52,1 % |
| Milieu arrière - semi rapide | 60,2 % | |
| Milieu avant - Auxiliaire | non applicable | |
| Avant droit - Rapide | 60,9 % | |
| Arrière droit - semi-rapide | 59,9 % | |
| Efficacité énergétique de la table de cuisson (EE gas hob) | 58,3 % | |
EN 30-2-1 : Appareils de cuisson domestiques à gaz - Partie 2-1 : Utilisation rationnelle de l'énergie - Général
10.2 Économies d'énergie
- Avant utilisation, assurez-vous que les brûleurs et les supports de casseroles sont correctement assemblés.
- Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.
- Mettez le récipient au centre du brûleur.
- Lorsque vous chauffez de l'eau, n'utilisez que la quantité d'eau dont vous avez besoin.
- Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson.
- Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.
- Si cela est possible, utilisez un autocuiseur Reportez-vous à son mode d'emploi.
11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Recyclez les matériaux portant le symbole ⚙️. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole ⚙️ avec les ordures
ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland
