GKPv 6573 - GKPv 6570 - Congélateur combiné LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur combiné (réfrigérateur professionnel)
Marque	Liebherr
Modèles	GKPv 6573, GKPv 6570
Alimentation électrique	Monophasé, 220-240 V, 50 Hz, fusible 10-16 A
Classe climatique	3, 4, 5, 7 (selon modèle, voir plaque signalétique)
Température ambiante mini	10 °C
Niveau sonore	Inférieur à 70 dB(A)
Réfrigérant	Quantité indiquée sur la plaque signalétique (minimum 1 m³ pour 8 g)
SuperCool (refroidissement rapide)	Oui, activation par touche dédiée
Fonction humidité	Oui, réglable (élevée, moyenne, faible)
Alarme porte ouverte	Oui, avec temporisation réglable (1-5 min)
Dégivrage	Automatique, activation manuelle possible
Affichage température	Numérique, en °C ou °F, avec historique des températures
Test d'alarme	Intégré, vérifie les seuils haut et bas
Charge max par clayette	60 kg (clayette standard), 20 kg (clayette intermédiaire)
Éclairage intérieur	LED, classe laser RG2
Serrure de sécurité	Oui, avec mécanisme de sécurité
Matériau	Acier inox (pour certaines versions)

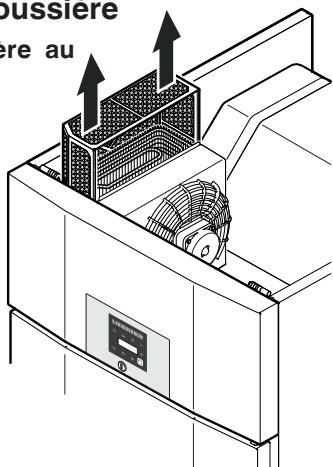

Nettoyage du filtre anti-poussière	Recommandé 2 fois par an
Inversion du sens d'ouverture de porte	Possible, par un personnel spécialisé (2 personnes requises)
Élimination	Respecter les normes locales ; ne pas endommager le circuit frigorifique

FOIRE AUX QUESTIONS - GKPv 6573 - GKPv 6570 LIEBHERR

Comment régler la température de mon congélateur combiné Liebherr GKPv 6573/GKPv 6570 ?

Appuyez sur la touche ∧ ou ∨ pendant 1 seconde. L'affichage clignote. Utilisez les touches ∨ (plus froid) ou ∧ (plus chaud) pour ajuster. Appuyez à nouveau sur la touche pour valider.

Comment activer la fonction SuperCool ?

Appuyez sur la touche SuperCool pendant 3 secondes. L'affichage indique SF. L'appareil refroidit à pleine puissance. La fonction se désactive automatiquement ou manuellement en reappuyant 3 secondes.

Que faire si l'alarme porte ouverte retentit ?

L'alarme sonore se déclenche après 240 secondes (par défaut). Vous pouvez l'arrêter en appuyant sur la touche arrêt alarme. Le délai de déclenchement est réglable (1 à 5 minutes) via le menu paramètres.

Comment dégivrer manuellement l'appareil ?

Appuyez sur la touche dégivrage pendant 3 secondes. L'affichage montre dF. Le dégivrage automatique s'active. Pour régler l'affichage pendant le dégivrage, consultez le menu paramètres (option 0, 1 ou 2).

Comment nettoyer l'appareil ?

Débranchez l'appareil. Nettoyez l'intérieur et l'extérieur avec de l'eau tiède et un peu de détergent doux. N'utilisez pas de nettoyeur vapeur. Essuyez avec un chiffon sec. Pour les surfaces en acier inox, utilisez un produit spécifique. Nettoyez le filtre anti-poussière 2 fois par an.

Que signifie le code erreur HI sur l'affichage ?

HI indique une température trop élevée à l'intérieur. Vérifiez que la porte est bien fermée. Si le problème persiste, contactez le service après-vente.

Comment inverser le sens d'ouverture de la porte ?

L'inversion doit être effectuée par un personnel qualifié, à deux personnes. La porte doit être ouverte avant le démontage pour éviter d'endommager le mécanisme de fermeture automatique. Suivez les étapes décrites dans la notice.

Comment consulter l'historique des températures ?

Appuyez sur la touche HACCP. Utilisez les touches ∨ ou ∧ pour parcourir : rH (température max), rL (température min). Appuyez à nouveau pour afficher la valeur.

Quelle est la charge maximale par clayette ?

La charge maximale est de 60 kg pour les clayettes standard et de 20 kg pour les clayettes intermédiaires.

Comment restaurer les paramètres d'usine ?

Débranchez l'appareil. Maintenez enfoncée la touche SuperCool tout en rebranchant. L'affichage indique rES. L'appareil repasse en mode normal.

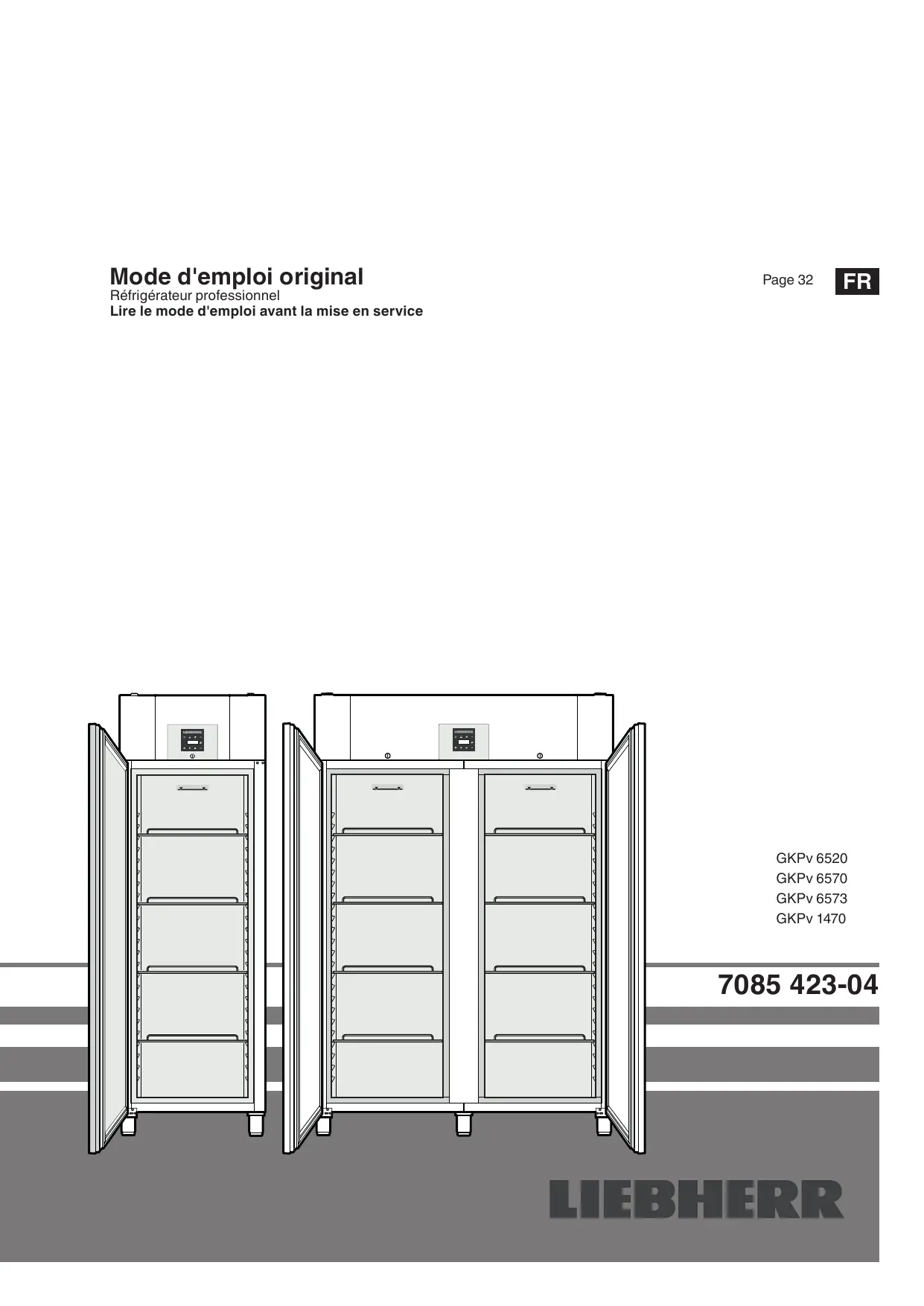

MODE D'EMPLOI GKPv 6573 - GKPv 6570 LIEBHERR

Mode d'emploi original

Réfrigérateur professionnel

Lire le mode d'emploi avant la mise en service

GKPy 6520

GKPy 6570

GKPy 6573

GKpv 1470

7085 423-04

Sommaire

Classification des avertissements 32

Recommandations et consignes de sécurité 32

Symboles sur l'appareil 33

Utilisation conforme 33

Utilisation non conforme prévisible 33

Déclaration de conformité 33

Base de données EPREL 33

Émission acoustique de l'appareil 33

Classe climatique 34

Description de l'appareil. 34

Mise en place 34

Alignement de l'appareil. 34

Raccordement électrique 34

Dimensions de l'appareil 35

Équipement 35

Éléments de commande et de contrôle 36

Mise en marche et arrêt de l'appareil. 36

Réglage de la température. 36

Mode d'affichage de la température 36

Fonction humidité 36

SuperCool 36

Alarme porte ouverte 36

Réglage du temps de retard de déclenchement de l'alarme porte ouverte 37

Désactiver la fonction d'alarme sonore. 37

Test de l'alarme 37

Alarmes 37

Réglage des paramètres d'alarme 37

Lecture de l'historique des températures 38

Rétablir les situations d'alarme 38

Remise à zéro de l'histoire des températures enregistrées...38

Restauration des paramètres d'usine 38

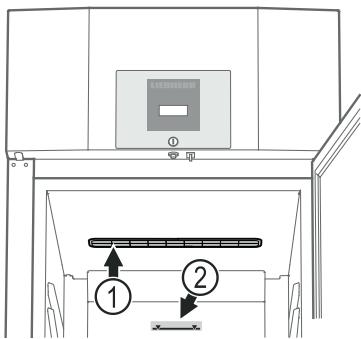

Conservation. 38

Dégivrage 38

Activation manuelle de la fonction de dégivrage 38

Réglage de l'affichage durant la phase de dégivrage 38

Nettoyage 39

Protection de l'environnement 39

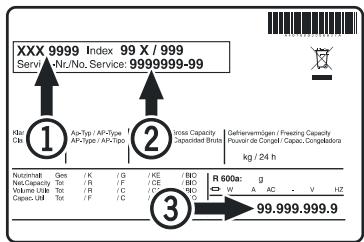

Pannes éventuelles 39

Messages d'erreur pouvant être affichés. 39

Arrêt prolongé 39

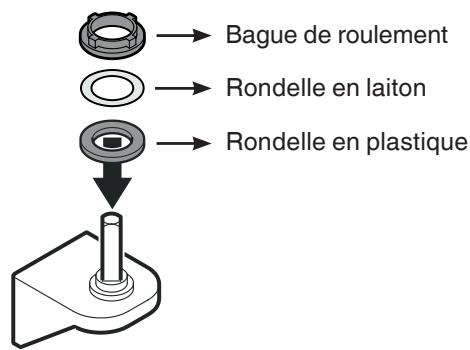

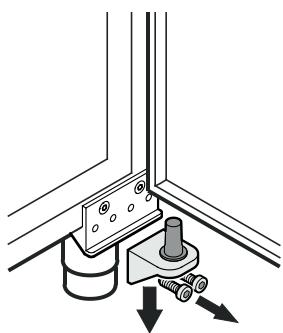

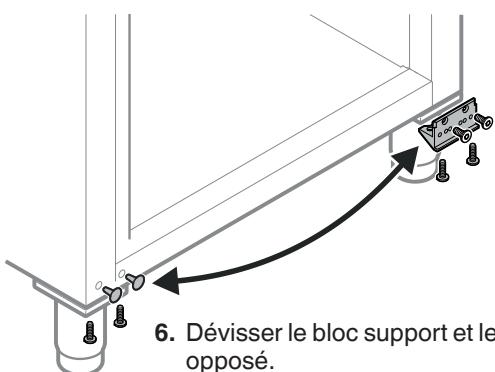

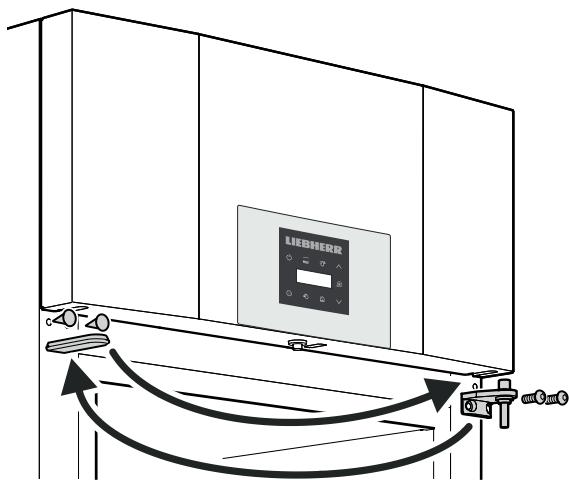

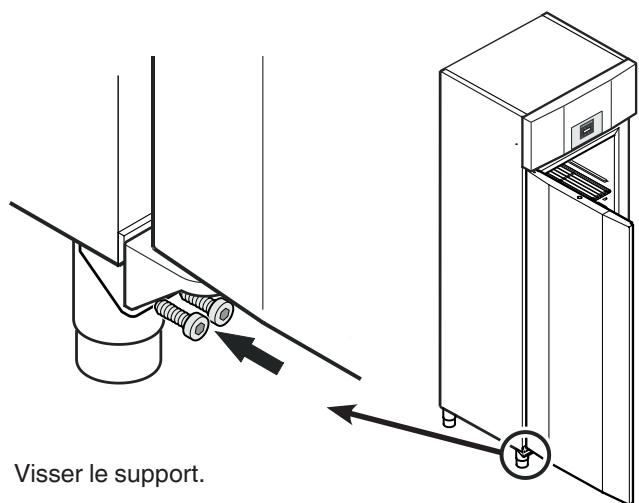

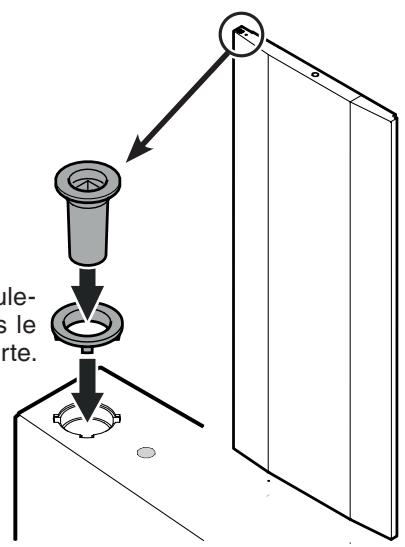

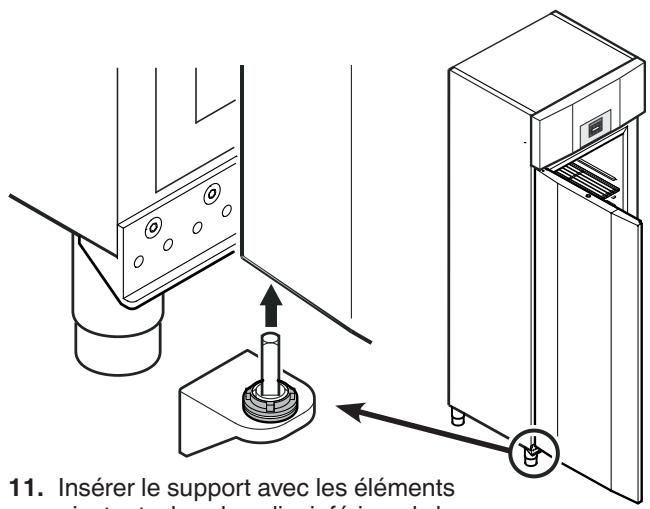

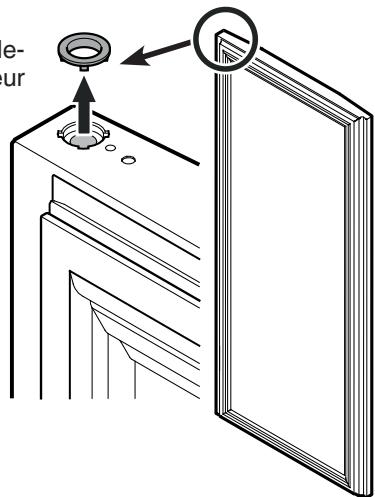

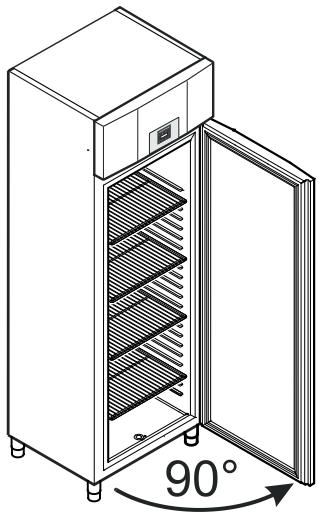

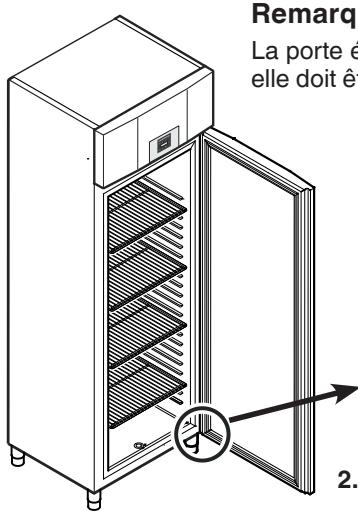

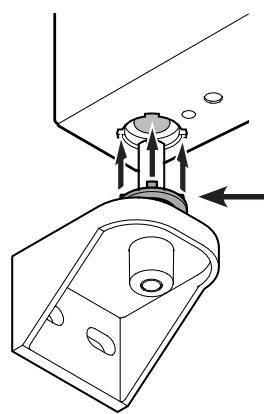

Inversion du sens d'ouverture de la porte GKPv 65.40

Classification des avertissements

DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporellesgravessiellen n'est pas évitée.
AVERTISSEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporellesgravessiellen n'est pas évitée.
PRUDENCE	indique une situation potentiellement dangereuse pouvant entrainer des blessures moyennes ou légères si elle n'est pas évitée.
ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
Remarque	indique les remarques et conseils utiles.

Recommandations et consignes de sécurité

• AVERTISSEMENT: ne pas obturer les ouvertures de ventilation du boîtier de l'appareil ou de la niche d'encastrement.
• AVERTISSEMENT : pour accélérer le dégivrage, utiliser uniquement les dispositifs mécaniques et les moyens recommandés par le constructeur.
• AVERTISSEMENT : ne pas endommager le circuit frigorifique.
• AVERTISSEMENT : ne pas faire fonctionner à l'intérieur du compartiment réfrigérateur des appareils électriques qui ne correspondent pas au type de conception recommandé par le fabricant.
• AVERTISSEMENT : le câble d'alimentation ne doit pas être endommagé lors de l'installation de l'appareil.
• AVERTISSEMENT : les prises/répartiteurs multiples ainsi que d'autres appareils électroniques (par ex. transformateurs halogènes) ne doivent pas être placés et utilisés à l'arrêt des appareils.
• AVERTISSEMENT: risque de blessure par électrocution! Des pièces sous tension se trouvent sous le cache. L'éclairage intérieur LED ne doit être remplacé ou réparé que par le S. A. V. ou du personnel qualifié.
• AVERTISSEMENT : risque de blessure pouvant être provoqué par l'ampoule LED. L'intensité lumineuse de l'éclairage LED correspond à la classe laser RG2. Si le cache est défectueux : ne jamais regarder directement l'éclairage à travers des lentilles optiques. La vision risque en effet d'être abîmée.
• AVERTISSEMENT : cet appareil doit être fixé conformément aux consignes du mode d'emploi afin d'éviter les dangers dus à une mauvaise stabilité.
• Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou menta appareil et comprenant les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doit pas être réalisés par des enfants sans surveillance.
• Ne pas conserveur dematières explosives comme des bombes aérosols à gaz propulseur inflammable à l'intérieur de l'appareil.
• Afin d'éviter tout accident matériel ou corporel, faire installer l'appareil par 2 personnes.
• À prouss déballage, vérifier que l'appareil n'est pas endommagé. En cas de dommage, contacter le fournisseur. Ne pas brancher l'appareil à l'alimentation électrique.
• Éviter le contact prolongé de la peau avec des surfaces froides (par ex. produits réfrigérés/surgelés). Si besoin, prendre les mesures de protection nécessaires (par ex. gants).
• par le service après-vente ou par du personnel spécialisé formé à cet effet. Cette consigne s'applique également au remplacement du câble d'alimentation.
• lorsque l'appareil est visiblement débranché.
• Respecter scrupuleusement les consignes du mode d'emploi concernant la mise en place, le raccordement électrique et l'élimination de l'appareil.
• En cas de panne, débrancher l'appareil ou désactiver le fusible.
• Pour débrancher l'appareil, saisir directement la prise. Ne pas tirer sur le câble.
• S'assurer que les aliments stockés au-delà de leur date limite de conservation ne seront pas consommés. Jeter en toute forme les aliments stockés au-delà de leur date limite de conservation.
• Ne pas utiliser l'éclairage intérieur LED pour l'éclairage de pièces. L'éclairage intérieur LED située dans l'appareil sert exclusivement d'éclairage à l'intérieur de l'appareil.
• Éviter toute flamme vive ou source d'allumage à l'intérieur de l'appareil.
• Veiller à ce que les boissons alcoolisées et autres récipients contenant de l'alcool soient bien fermés avant de les entreposer.

Symboles sur l'appareil

	Le symbole peut se couver sur le compresseur. Il se refère à l'huile dans le compresseur et signale le danger suivant: Peut être mortel en cas d'ingestion ou de pénetration dans les voies respiratoires. Cet averissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.
	Avertissement concernant les matières inflam-mables.
VIP / P-DC	Cet autocollant ou un autocollant similaire peut se couver au dos de l'appareil. Il concerne les panneaux revétus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet averissement est important lors du recyclage. Ne pas enlever l'autocollant.

Utilisation conforme

L'appareil est uniquement conçu pour la réfrigération de denrées alimentaires.

Cet appareil peut être utilisé pour la présentation d'aliments, y compris les boissons, vendues au détail. Ces appareils sont destinés à un usage commercial dans les restaurants, les cantines, les hôpitaux et les établissements industriels tels que les boulangeries, les boucheries, les supermarchés, etc.

Ce réfrigerateur professionnel convient à la conservation d'aliments réfrigérés. Il n'est pas adapté à la présentation ou au retrait d'aliments par des clients.

L'appareil est conçu pour fonctionner dans des locaux fermés. Toute autre utilisation est non-conforme.

Utilisation non conforme prévisible

Ne pas utiliser l'appareil aux fins suivantes :

• Stockage et réfrigération de médicaments, plasma sanguin, préparations de laboratoire ou autres substances et produits similaires mentionnés dans la directive européenne 2007/47/CE relative aux dispositifs médicaux.
• Utilisation dans des zones à risque d'explosion
• Utilisation à ciel ouvert ou dans des zones humides ou à risque de projection d'eau.

Une utilisation non conforme de l'appareil entraîne des altérations voire des dommages irrémédiables sur les produits stockés.

Déclaration de conformité

L'étanchéité du circuit réfrigérant est contrôlée. Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives UE, 2006/42/EG, 2014/30/EU, 2009/125/EG et 2011/65/EU.

Base de données EPREL

À partir du 1er mars 2021, les informations relatives à l'étiquetage énergétique et aux exigences d'écoconception seront consultables dans la base de données sur les produits européen (EPREL). Pour accéder à la base de données sur les produits, rendez-vous sur https://eprel.ec.europa.eu/. Il vous sera alors demandé de saisir la reference du modele. La reference du modele figure sur la plaquette signalétique.

Émission acoustique de l'appareil

Le niveau sonore durant le fonctionnement de l'appareil est inférieur à 70 dB(A) (puissance sonore rel. 1 kW).

Classe climatique

La classe climatique indique la température ambience à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale et l'hygrométrie maximale dans la salle d'installation de l'appareil pour qu'aucun condensat ne se forme sur la carrosserie.

La classe climatique est indiquée sur la plaquette signalétique.

Classe climatique	Température ambiente maxi.	Hygrométrie relative maxi.
3	25 °C	60 %
4	30 °C	55 %
5	40 °C	40 %
7	35 °C	75 %

La température ambianteminimale autorisée au lieu d'installation est de 10°C.

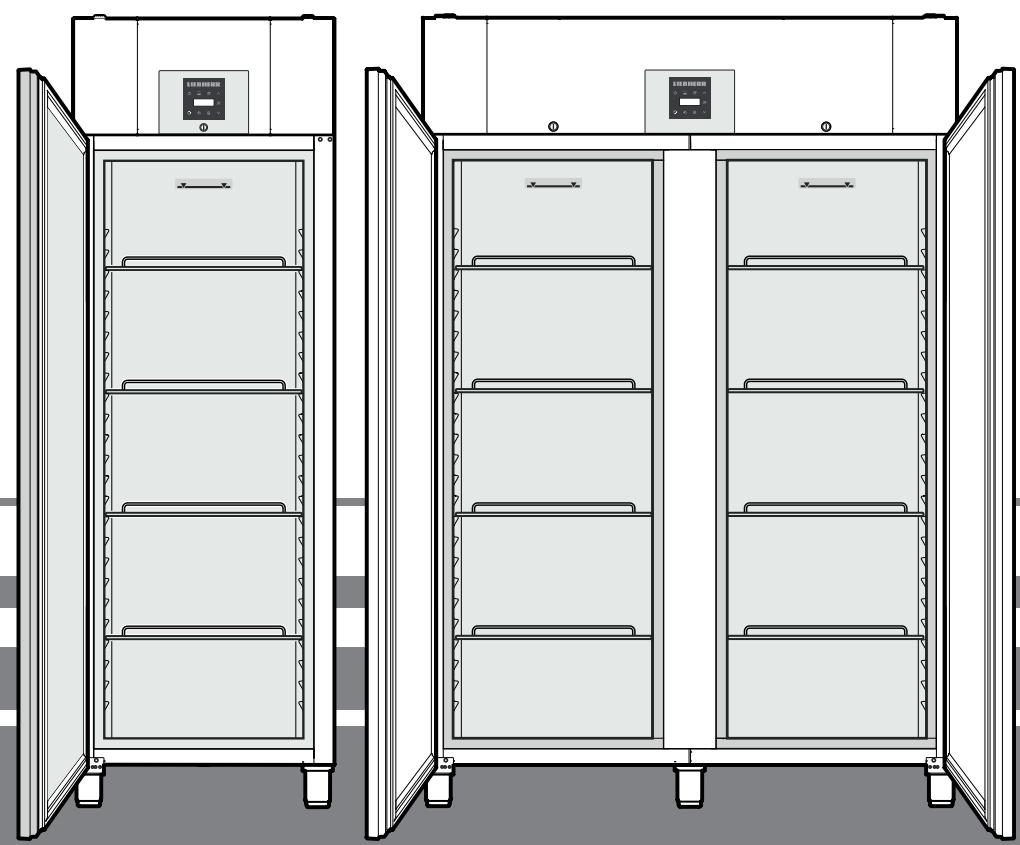

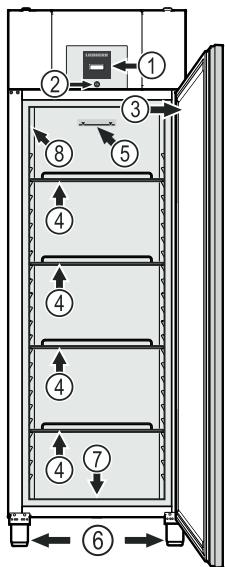

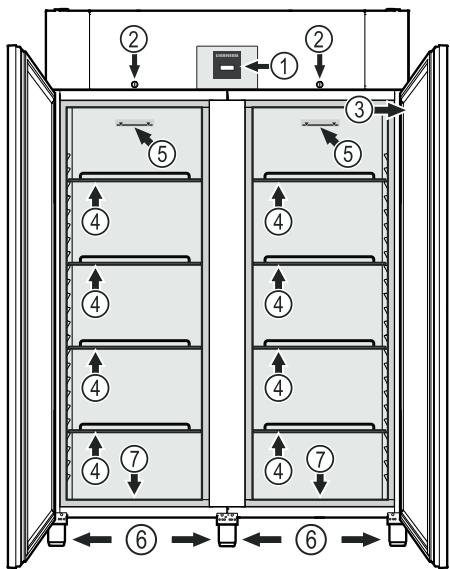

Description de l'appareil

GKPy 1470

GKPy 6520

GKPy 6570

GKpv 6573

Éléments de commande et de contrôle Serrure Plaquette signalétique GKPv 6520, GKPv 6570 Clayettes Limite de stockage Pieds régibles Orifice d'écoulement pour l'eau de nettoyage Plaquette signalétique GKPv 6573

Attention

La charge maximale par clayette est de 60kg

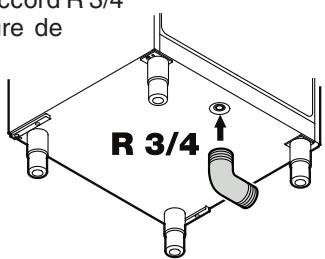

Orifice d'écoulement pour l'eau de nettoyage

Un tuyau d'écoulement avec un raccord R 3/4 peut être fixé sur la face inférieure de l'appareil.

L'eau s'écoulant lors du nettoyage de la cuve peut alors être évacuée.

Une pièce de raccord en équerre est fournie avec l'appareil.

Mise en place

• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents.
• Ne poser aucun appareil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre appareil.
• Plus il y a de réfrigérant dans l'appareil, plus la pièce où se trouve l'appareil doit être grande. En cas de fuite, un mélange inflammable de gaz et d'air peut se former dans des pièces trop étroites. Pour 8 g de réfrigérant, la pièce où l'appareil est installé doit être d'au moins 1m³. Les spécifications du réfrigérant figurent sur la plaque signalétique à l'intérieur de l'appareil.
• La distance séparant l'arête supérieure de l'appareil du plafond doit être d'au moins 30 cm.

Alignement de l'appareil

Les irrégularités du sol peuvent être compensées grâce aux pieds régables.

Pour régler la hauteur, visser ou dévisser les pieds réglables.

Avertissement

La hauteur du pied réglable peut être ajustée de 120 mm à 170 mm.

Ne pas dépasser une hauteur de 170mm ! La partie inférieure du pied régable peut se detacher et l'appareil risque de se renverser.

Cela peut entraîner des blessures graves voire mortelles.

Attention

L'appareil doit être aligné horizontalement et verticalement. S'il est placé de façon inclinée, le corps de l'appareil peut se déformer et la porte ne ferme plus correctement.

Raccordement électrique

Seul courant alternatif doit être utilisé pour alimenter l'appareil.

La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible. Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.

La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.

Ne pas brancher l'appareil à une rallonge ou à une multiprise.

Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphase) ou de fiches économie d'énergie. Risque d'endommagement du système électronique!

Dimensions de l'appareil

GKPy 6520 GKPy 6570

GKpv 1470

Équipement

Placer les clayettes.

Serrure de sécurité

La serrure est équipée d'un mécanisme de sécurité.

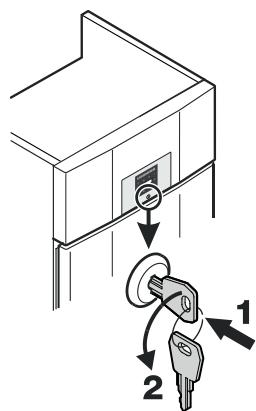

Fermer l'appareil à clé

• Insérer la clé en suivant la direction 1 indiquée.
• Tourner la clé à (2).

Pour ouvrir de nouveau l'appareil, procéder aux étapes dans le même ordre.

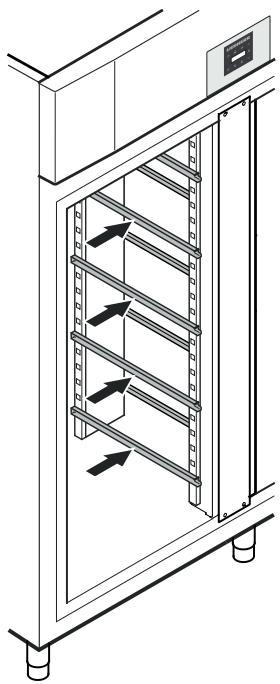

Équipement du GKPv 1470

Placer les glissières fournies à gauche et à droite des barres verticales.

Insérer d'abord la glissière à la hauteur souhaitée dans l'encoche arrière puis dans celle de devant.

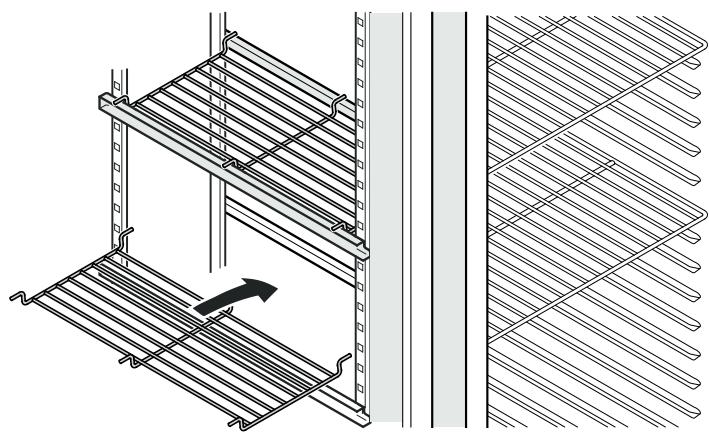

Clayettes intermédiaires

Placer les clayettes intermédiaires sur les glissières.

Attention

La charge maximale par clayette intermédiaire est de 20kg

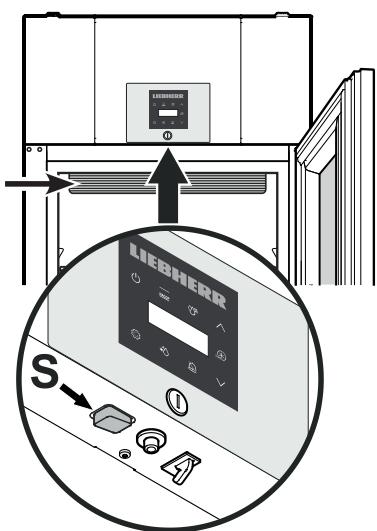

Éclairage intérieur

GKpv 6573

L'éclairage se trouve à l'intérieur en haut.

L'interrupteur S permet d'allumer et d'éteindre l'ampoule.

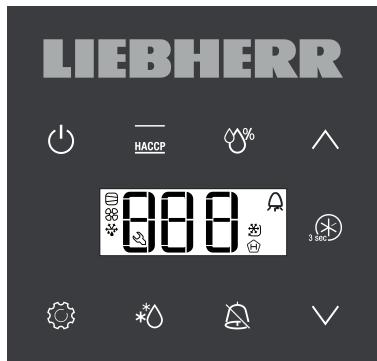

Éléments de commande et de contrôle

Θ Touche ON/OFF (mise en marche et arrêt de l'appareil) HACCP Lecture de l'historique des températures O% Fonction humidité ∧ ∨ Touches de selection Touche SuperCool Touche d'arrêt alarme sonore * Touche de dégivrage (activation manuelle de la fonction de dégivrage) Touche Enter

Symboles affichés

Le compresseur fonctionne LED clignotante - retard de démarrage du groupe frigorifique. Après équilibrage de la pression dans le circuit frigorifique, le compresseur démarre automatiquement. Le ventilateur fonctionne L'appareil effectue un cycle de dégivrage L'affichage H indique que l'alimentation électrique et la température intérieure de l'appareil sont enregistrées. Si clignote sur l'affichage, cela signifie qu'une coupure de courant s'est produite ou que la température dans l'appareil se trouvait dans une plage de températures non autorisées. La fonction Supercool est activée Fonction d'alarme Il s'agit d'un défaut de l'appareil. Contacter le S. A. V.

Mise en marche et arrêt de l'appareil

Brancher l'appareil. Affichage = OFF

Mise en marche de l'appareil

Appuyer sur pendant 3 secondes. Affichage = ON

Arrêt

Appuyer sur ( ) pendant 3 secondes. Affichage = OFF

Réglage de la température

Appuyer sur pendant 1 seconde. L'affichage de température clignote.

Élever la température (plus chaude) - appuyer sur la touche .

Abaisser la température (plus froide) - appuyer sur la touche

Appuyer de nouveau sur. Le réglage de température désiré est enregistré.

Remarque

Dans la zone la plus chaude de l'intérieur de l'appareil, la température peut être supérieure à la température régée. Si la porte est ouverte pendant une période prolongée, il peut y avoir une augmentation significative de la température dans les compartiments de l'appareil.

Mode d'affichage de la température

La température peut être affichée en degrés Celsius et en degrés Fahrenheit. Le réglage d'usine est le degré Celsius.

Appuyer sur pendant 5 secondes. Affichage = 5

Appuyer sur Affichage =

Sélectionner le réglage souhaité à l'aide des touches √ ou ∧.

$$ \begin{array}{l l} 0 = ^ {\circ} \mathrm {C} & 1 = ^ {\circ} \mathrm {F} \end{array} $$

Appuyer sur . Affichage = r

Appuyer sur pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.

Fonction humidité

La conservation de certains aliments nécessite une hygrométrie élevée (par ex. les pâtisseries). Pour conserver la fraîcheur de ces aliments, la fonction humidité doit être activée.

Appuyer sur *△ pendant 2 seconds. Affichage = H

Sélectionner le degré hygrométrique souhaité à l'aide des touches

$$ \& \mathrm{r} H _{-} ^{-} = \text{eleve} \quad \& \mathrm{r} H _{-} ^{-} = \text{moyen} \quad \& \mathrm{r} H _{-} ^{-} = \text{faible} $$

Appuyer sur. L'électronique repasse en régime normal de fonctionnement.

Utilise SuperCool pour refroidir rapidement de grandes quantités d'aliments. Lorsque SuperCool est allumé, l'appareil travaille à la puissance de froid maximal.

Activer la fonction supercool

Appuyer sur pendant 3 secondes. Affichage =

Introduire ensuite les produits frais

L'électronique repasse automatiquement en régime normal de fonctionnement.

Désactivation anticipée de la fonction supercool

Appuyer sur pendant 3 secondes. Affichage =

Alarme porte ouverte

Si la porte est ouverte, la LED s'allume et l'affichage de la température commence à clignoter.

Si la porte est ouverte pendant plus de 240 secondes, la LED commence à clignoter et clignote en alternance avec l'affichage de la température.

L'alarme sonore retentit (dans la mesure où la fonction d'alarme sonore n'est pas désactivée).

Si la porte doit rester ouverte plus longtemps lors du rangement des produits, appuyer sur la touche pour éteindre l'alarme sonore.

Réglage du temps de retard de déclenchement de l'alarme porte ouverte

Le temps de déclenchement de l'alarme sonore suite à l'ouverture de la porte peut être modifié.

Appuyer sur pendant 5 secondes. Affichage = **S**

Appuyer sur ∧, jusqu'à ce que d'e s'affiche.

Appuyer sur Affichage = 1 Plage de réglage = 1 - 5 minutes.

Sélectionner le réglage souhaité à l'aide des touches √ ou ∧.

Appuyer sur 03. Affichage = ddd

Appuyer sur pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.

Désactiver la fonction d'alarme sonore

La fonction d'alarme sonore peut être complètement désactivée si nécessaire.

Appuyer sur pendant 5 secondes. Affichage =S

Appuyer sur , jusqu'à ce qu'H s'affiche.

Appuyer sur Affichage =

Sélectionner le réglage souhaité à l'aide des touches √ ou ∧.

0 = activée 1 = désactivée

Appuyer sur Affichage = HH

Appuyer sur pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.

Test de l'alarme

Ce test permet de vérifier la capacité de fonctionnement du dispositif d'alarme interne et éventuellement d'un dispositif d'alarme externe raccordé. La réfrigération de l'appareil ne sera pas interrompue durant ce test.

Appuyer sur 2 + pendant 5 secondes.

• La valeur de la température affichée change et indique 0,2°C en dessous du seuil d'alarme supérieur régle.
• La valeur de la température augmente désormais de 0,1 °C toutes les 2 secondes.
• Une fois le seuil d'alarme supérieur atteint, HIO s'affiche. Une unité d'alarme externe accordée à la sortie d'alarme libre de potentiel est alors activée.
• La valeur de la température continue d'augmenter jusqu'à 0,2°C au-dessus du seuil d'alarme supérieur.
• Le même processus s'effectue automatiquement pour le seuil d'alarme inférieur. LIO s'affiche.

La LED A est allumée durant le test.

L'électronique repasse automatiquement en régime normal de fonctionnement.

Annulation anticipée du test

Appuyer sur pendant 5 secondes.

Remarque

Lors du test, si les valeurs des seuils d'alarme supérieur et inférieur (AL et AH dans le chapitre "Réglage des paramètres d'alarme") sont régées à 0, H-- et L-- s'affichent.

Remarque

Lors d’un vrai test d’alarme de température, un retardement supplémentaire de l’alarme (60 min) s’applique, en plus des paramètres d’alarmes AL, AH et Ad.

Après une ouverture de la porte ou un dégivrage, la temporisation de l'alarme est prolongée par un retardement supplémentaire de l'alarme (60 min). Ce retardement supplémentaire ne doit pas être modifié.

Une alarme de température survient après l'ouverture de la porte ou le dégivrage, plus tard que ce qui est réglé avec le paramètre Ad.

Alarmes

1. La LED clignote sur l'affichage

Si l'affichage indique, l'appareil est en panne. Adressez-vous alors à votre S. A. V. le plus proche.

2. La LED clignote sur l'affichage - affichage HI ou LO

"HI" indique que la température intérieure est trop élevée et "LO" que celle-ci est trop BASSE.

L'alarme sonore retentit (dans la mesure où la fonction d'alarme sonore n'est pas désactivée).

Remarque

Les paramètres d'alarme sont réglables. Voir paragraphe Réglage des paramètres d'alarme.

3. "HA" / clignote sur l'affichage

La température intérieure était trop élevée ou trop BASSE (HA) pendant une certaine durée.

Réglage des paramètres d'alarme

Il est possible de régler les seuils d'alarme (différence par rapport à la température réglée) et le retardement de l'alarme (temporisation du déclenchement de l'alarme).

Remarque

Après une ouverture de la porte ou un dégivrage, la temporisation de l'alarme est prolongée par un retardement supplémentaire de l'alarme (60 min). Ce retardement supplémentaire ne doit pas être modifié.

Une alarme de température survient après l'ouverture de la porte ou le dégivrage, plus tard que ce qui est réglé avec le paramètre Ad.

Appuyer sur pendant 5 secondes. Affichage = r'S

Appuyer sur ∧, jusqu'à ce qu'RL s'affiche.

RL = Seuil d'alarme inférieur

Appuyer sur . Affichage = différence de température en °C

Sélectionner le réglage souhaité à l'aide des touches ∨ ou ∧.

Ne sélectionner que des valeurs positives.

Appuyer sur Affichage = RL

Appuyer sur . Affichage = RH Seuil d'alarme supérieur

Appuyer sur . Affichage = différence de température en °C

Sélectionner le réglage souhaité à l'aide des touches ∨ ou ∧.

Ne sélectionner que des valeurs positives.

Appuyer sur Affichage ≡ H

Appuyer sur . Affichage = H

Appuyer sur . Affichage = retardement de l'alarme en minutes

Sélectionner le réglage souhaité à l'aide des touches ∨ ou ∧.

Appuyer sur O Affichage = Hd

Appuyer sur pendant 5 secondes.

L'électronique repasse en régime normal de fonctionnement.

Lecture de l'histoire des températures

Appuyer sur HACCP. Affichage =r

Parcourir la liste à l'aide des touches ou .

Durée en heures pendant laquelle les températures internes maximales et minimales ont été mesurées

rH Température mesurée la plus élevée (chaude)

rL Température mesurée la plus basse

Sélectionner la position souhaitée à l'aide de la touche. Appuyer une nouvelle fois sur cette touche pour revenir à la liste.

Il est possible de quitter le menu prématurément en appuyant pendant 5 secondes sur la touche

Si aucune touche n'est activée en l'espace de 60 secondes, l'électronique commute automatiquement.

Rétablir les situations d'alarme

Appuyer sur HACCP. Affichage = r 1

Appuyer sur HACCP + pendant 5 secondes. Affiche = r E

Appuyer sur HACCP + pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.

Remise à zéro de l'histoire des températures enregistrées

Appuyer sur HACCP. Affichage = r 1

Appuyer sur Affichage = [] - 999

Appuyer sur pendant 5 secondes. Affichage RE5

Les valeurs de rH et rL (plus haute et plus basse TEMPERATURE mesurée) sont rétablies à la température intérieure réelle.

Appuyer sur pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.

Restauration des paramètres d'usine

Cette fonction permet de restaurer les seuils d'alarme et les valeurs du calibrage de la sonde.

Débrancher l'appareil.

Maintenir enfoncé et brancher l'appareil.

Affichage =

L'électronique repasse en régime normal de fonctionnement.

Conservation

Les clayettes peuvent être déplacées selon la hauteur des bouteilles ou des emballages.

Les grilles d'aération du ventilateur à circulation d'air situées à l'intérieur de l'appareil ne doivent pas être recouvertes!

Limite de stockage

Sur la clayette du haut, respecter la hauteur limite de stockage afin de permettre une libre circulation de l'air et une répartition uniforme de la température dans toute la cuve.

Attention

Conserver la viande ou le poisson crus dans des récipients fermés et propres sur la surface de rangement inférieure du réfrigérateur/congélateur de façon à ce qu'ils ne soient pas en contact avec les autres alimentés et qu'aucun liquide ne goutte dessus.

Le non-respect de ces consignes peut entraîner l'altération des aliments.

Dégivrage

Le compartiment réfrigérateur de votre appareil est à dégivrage automatique.

Activation manuelle de la fonction de dégivrage

Lorsque la porte est restée longtemps mal fermée, une grande quantité de glace peut se former à l'intérieur de l'appareil ou sur la plaque réfrigérante. Dans ce cas, il faut activer prématurément la fonction de dégivrage.

Appuyer sur ^_^ pendant 3 secondes. Affichage = + + f_b

L'électronique repasse automatiquement en régime normal de fonctionnement.

Affiche =

Réglage de l'affichage durant la phase de dégivrage

Appuyer sur pendant 5 secondes. Affichage = r'5

Appuyer sur ∧, jusqu'à ce que ds'affiche.

Appuyer sur Affichage =

Sélectionner le réglage souhaité à l'aide des touches √ ou ∧.

0 = Symbole + affichages en alternance de dF et de la température actuelle à l'intérieur de l'appareil.

1 = Symbole + température avant le début de la phase de dégivrage (réglage d'usine).

2 = Symbole + dF.

Appuyer sur Affichage = d6

Appuyer sur pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.

Avertissement

Mettre impératifement l'appareil hors service avant de procéder au nettoyage. Débrancher l'appareil ou désactiver le Fuse!

Les surfaces susceptibles d'entrer en contact avec les aliments et les systèmes d'évacuation accessibles doivent être nettoyées régulièrement!

Attention

Risques d'endommagement de composants de l'appareil et de blessure due à la vapeur chaude.

Ne pas nettoyer l'appareil à l'aide d'appareils de nettoyage à vapeur!

• Nettoyer l'intérieur, les équipements intéérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.
• Afin d'éviter tout court-circuit, vérifier que l'eau de nettoyage ne s'infiltré pas dans les composants électriques lors du nettoyage de l'appareil. Afin d'éviter tout court-circuit, vérifier que l'eau de nettoyage ne s'infiltre pas dans les composants électriques lors du nettoyage de l'appareil.
• Essuyer soigneusement tous les éléments avec un chiffon sec.
• Nettoyer les appareils en version acier inox avec un produit nettoyant pour acier inox vendu habituellement dans le commerce.
• Ne pas déterminer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le S. A. V.

Nettoyage du filtre anti-poussière

Nettoyer le filtre anti-poussière au moins 2 fois par an!

Débrancher la prise!

1. Tirer le filtre anti-poussière vers le haut.
2. Nettoyer le filtre anti-poussière avec de l'eau et du produit vaisselle.
3. Remonter le filtre anti-poussière.

Protection de l'environnement

L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'ancien appareil lors de son enlèvement.

Cet appareil contient des gaz inflammables dans le circuit frigorifique et la mousse isolante.

Des informations sur l'élimination appropriée peuvent être obtenues auprès de l'administration de la ville ou de la commune ou d'une société d'enlèvement des déchets.

Pannes éventuelles

Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :

• L'appareil ne fonctionne pas :
• L'appareil est-il en position marche? - La prise de courant est-elle bien enfoncée?
• Le fusible de la prise est-il en bon état?
• La température n'est pas assez BASSE :
• Le réglage de la température est-il correct? (voir chapitre "Réglage de la température")
• Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
• La ventilation est-elle correctement assurée?
• L'appareil a-t-il été installé trop près d'une source de chaleur ?
• Le test d'alarme de température ne fonctionne pas comme prévu.

Voir chapitre "Test de l'alarme" et "Réglage des paramètres d'alarme"

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter toute S. A. V. le plus proche en lui indiquant la désignation ①, le numéro S. A. V. ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

Messages d'erreur pouvant être affichés

Code d'erreur	Erreur	Mesure à prendre
E0, E1, E2, rE	Sonde de température défectueuse	Contacter le S.A.V.
EE, EF	Électronique de commande défectueuse	Contacter le S.A.V.
dOr	Porte de l'appareil ouverte trop longtemps	Fermer la porte de l'appareil
HI	Température trop élevé dans l'appareil (chaud)	Contrôler que la porte a bien été fermée. Si la température ne diminue pas, contacter le S.A.V.
LO	Température trop basse dans l'appareil (froid)	Contacter le S.A.V.
HA	La température interieure était trop élevé ou trop basse pendant une cer-taine durée.	Voir paragraphe Lecture del'historique des températures

Arrêt prolongé

Si l'appareil reste vide pendant une période prolongée, l'éteindre, le dégivrer, le nettoyer, le sécher et laisser sa porte ouverte pour éviter la formation de moisissures.

Inversion du sens d'ouverture de la porte gkpv 65..

L'inversion du sens d'ouverture de la porte ne peut être effectuée que par un personnel spécialisé.

Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.

Remarque importante

La porte doit être ouverte avant de démonter le support inférieur.

Cela permet de maintenir dans la position requise pour le montage le mécanisme de fermeture automatique intégré dans la porte.

Avertissement!

Le démontage et le remontage de la porte alors qu'elle est fermée risquent d'endommager le mécanisme de fermeture automatique dès la première ouverture de la porte.

Remarque importante

La porte étant particulièrement lourde, elle doit être tenue par une personne.

1. Dévisser le support. Retirer la porte par le bas.
2. Retirer la bague de roulement du palier supérieur de la porte.

1. Retirer les éléments de roulement du support.

Bague de roulement

Rondelle en laiton

Douille du support

Remarque concernant le point 4

La douille avec la rondelle en laiton et la bague peut rester coincée dans le palier de porte lors du retrait du support. Dans ce cas, il faut la retirer.

1. Inverser le support supérieur et les caches.

1. Dévisser le bloc support et le revisser sur le côté opposé.

1. Tourner la porte de.

1. Insérer la bague de roulement et la douille dans le palier supérieur de la porte.
2. En position ouverte, suspendre la porte dans la tige à section carrée du haut.

Monter impérativement la porte avec un angle d'ouverture de

Le montage de la porte alors qu'elle est fermée risque d'endommager le mécanisme de fermeture automatique dès la première ouverture et fermeture de la porte.

Remarque importante

La porte étant particulièrement lourde, elle doit être tenue par une personne.

1. Placer les éléments de roulement sur le support.

1. Insérer le support avec les éléments pivotants dans le palier inférieur de la porte.

Remarque concernant le point 11

Les picots de la bague de roulement doivent être placés en face des encoches du palier de la porte.

Si nécessaire, tourner légèrement la bague supérieure.

1. Visser le support.
