MODE D'EMPLOI GKvesf 4145 LIEBHERR

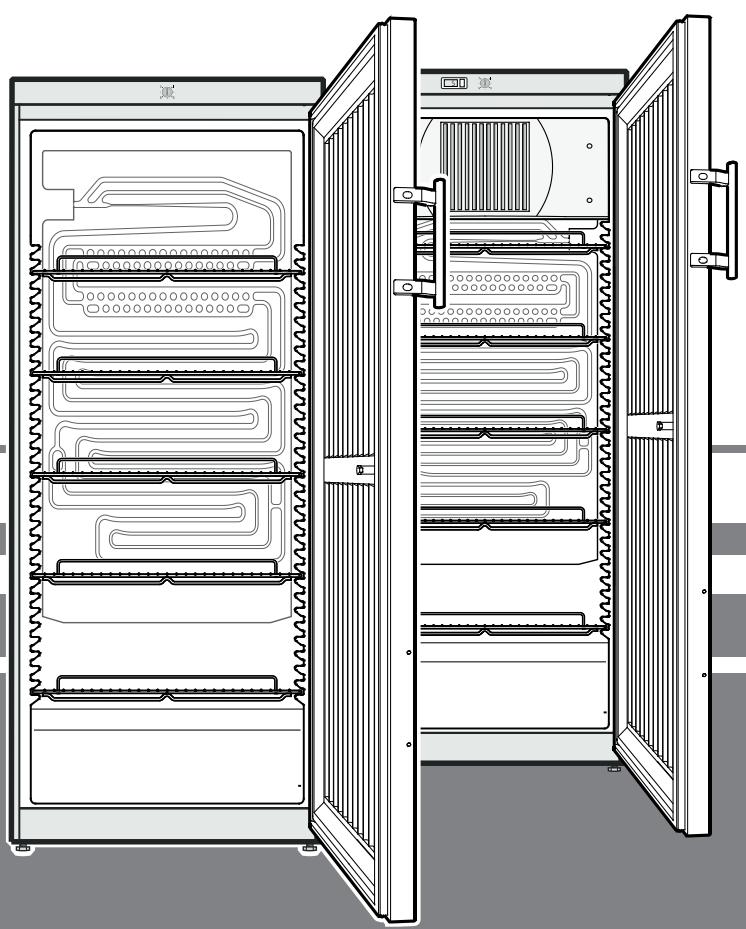

Mode d'emploi original
Appareil de réfrigération de boissons
Lire le mode d'emploi avant la mise en service
FK 2640
FK 3640
FK 4140
FK 5440
FKv 2640
FKv 3640
FKv 4140
FKv 5440
GKvesf 4145
GKvesf 5445
7083 174-01
Sommaire
Classification des avertissements. 26
Base de données EPREL 26
Recommandations et consignes de sécurité 26
Symboles sur l'appareil 27
Utilisation conforme 27
Utilisation non conforme prévisible 27
Déclaration de conformité 27
Émission acoustique de l'appareil 27
Classe climatique 28
Description de l'appareil 28
Alignement de l'appareil 29
Mise en place 29
Raccordement électrique 29
Dimensions de l'appareil (mm) 29
Mise en marche et arrêt de l'appareil 29
Réglage de la température 29
Affichage de la température 29
Réfrigération 29
Serrure de sécurité 30
Dégivrage 30
Nettoyage 30
Pannes éventuelles 30
Arrêt prolongé 30
Protection de l'environnement. 30
Informations supplémentaires : 31
Inversion du sens d'ouverture de la porte 31
Classification des avertissements
| DANGER | indique une situation dangereuse imminente entrainant la mort ou des blessures corporellesgravessiellen n'est pas évitée. |
| AVERTISSEMENT | indique une situation dangereuse susceptibled'entrainer la mort ou des blessures corporellesgravessiellen n'est pas évitée. |
| PRUDENCE | indique une situation potentiellement dangereuse pouvant entrainer des blessures moyennes ou légères si elle n'est pas évitée. |
| ATTENTION | indique une situation dangereuse susceptibled'entrainer des dommages matériels si elle n'est pas évitée. |
| Remarque | indique les remarques et conseils utiles. |
Base de données EPREL
À partir du 1er mars 2021, les informations relatives à l'étiquetage énergétique et aux exigences d'écoconception seront consulables dans la base de données sur les produits européen (EPREL). Pour accéder à la base de données sur les produits, rendez-vous sur https://eprel.ec.europa.eu/. Il vous sera alors demandé de saisir la référence du modèle. La référence du modèle figure sur la plaquette signalétique.
Recommandations et consignes de sécurité
- AVERTISSEMENT: ne pas obturer les ouvertures de ventilation du boîtier de l'appareil ou de la niche d'encastrement.
- AVERTISSEMENT : pour accélérer le dégivrage, utiliser uniquement les dispositifs mécaniques et les moyens recommandés par le constructeur.
- AVERTISSEMENT : ne pas endommager le circuit frigorifique.
- AVERTISSEMENT : ne pas faire fonctionner à l'intérieur du compartiment réfrigérateur des appareils électriques qui ne correspondent pas au type de conception recommandé par le fabricant.
- AVERTISSEMENT : le câble d'alimentation ne doit pas être endommagé lors de l'installation de l'appareil.
- AVERTISSEMENT : les prises/repartiteurs multiples ainsi que d'autres appareils électroniques (par ex. transformateurs halogènes) ne doivent pas être placés et utilisés à l'arrêt des appareils.
- AVERTISSEMENT : cet appareil doit être fixé conformément aux consignes du mode d'emploi afin d'éviter les dangers dus à une mauvaise stabilité.
- Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doit pas être réalisés par des enfants sans surveillance.
- Ne pas conserver de matières explosives comme des bombes, aerosols à gaz propulseur inflammable à l'intérieur de l'appareil.
- Afin d'éviter tout accident matériel ou corporel, faire installer l'appareil par 2 personnes.
- Àprous déballage, vérifier que l'appareil n'est pas endommagé. En cas de dommage, contacter le fournisseur. Ne pas brancher l'appareil à l'alimentation électrique.
- Éviter le contact prolongé de la peau avec des surfaces froides (par ex. produits réfrigérés/ surgelés). Si besoin, prendre les mesures de protection nécessaires (par ex. gants).
- par le service après-vente ou par du personnel spécialisé formé à cet effet. Cette consigne s'applique également au remplacement du câble d'alimentation.
- lorsque l'appareil est visiblement débranché.
- Respecter scrupuleusement les consignes du mode d'emploi concernant la mise en place, le raccordement électrique et l'élimination de l'appareil.
- En cas de panne, débrancher l'appareil ou désactiver le fusible.
- Pour débrancher l'appareil, saisir directement la prise. Ne pas tirer sur le câble.
- S'assurer que les aliments stockés au-delà de leur date limite de conservation ne seront pas consommés. Jeter enonce et due forme les aliments stockés au-delà de leur date limite de conservation.
- Éviter toute flamme vive ou source d'allumage à l'intérieur de l'appareil.
- Veiller à ce que les boissons alcoolisées et autres récipients contenant de l'alcohol soient bien fermés avant de les entreprises.
Symboles sur l'appareil
| Le symbole peut se couver sur le compresseur. Il se refère à l'huile dans le compresseur et signale le danger suivant: Peut être mortel en cas d'ingestion ou de pénetration dans les voies respiratoires. Cet averissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal. | |
| Avertissement concernant les matières inflam-mables. | |
| VIP / P-DC | Cet autocollant ou un autocollant similaire peut se couver au dos de l'appareil. Il concerne les panneaux revétus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet averissement est important lors du recyclage. Ne pas enlever l'autocollant. |
Utilisation conforme
Ce réfrigerateur professionnel convient à la conservation, la présentation et la vente d'aliments et de boissons réfrigérés et emballés. Il peut être utilisé pour la présentation d'aliments emballés et de boissons dans l'environnement commercial et la vente au détail. Il est ajusté au retrait des denrées réfrigérées par des clients.
L'appareil est conçu pour fonctionner dans des locaux fermés. Toute autre utilisation est non-conforme.
Utilisation non conforme prévisible
Ne pas utiliser l'appareil aux fins suivantes :
- Stockage et réfrigération de médicaments, plasma sanguin, préparations de laboratoire ou autres substances et produits similaires mentionnés dans la directive européenne 2007/47/CE relative aux dispositifs médicaux.
- Utilisation dans des zones à risque d'explosion
- Utilisation à ciel ouvert ou dans des zones humides ou à risque de projection d'eau.
Une utilisation non conforme de l'appareil entraîne des altérations voire des dommages irrémédiables sur les produits stockés.
Déclaration de conformité
L'étanchéité du circuit réfrigérant est contrôlée. Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives UE, 2006/42/EG, 2014/30/EU, 2009/125/EG et 2011/65/EU.
Émission acoustique de l'appareil
Le niveau sonore durant le fonctionnement de l'appareil est inférieur à 70 dB(A) (puissance sonore rel. 1 kW).

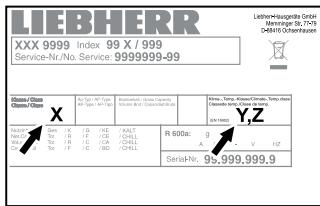

Classe climatique
La classe climatique [X] indique les conditions ambiantes dans lesquelles l'appareil peut fonctionner en toute sécurité.
La classe climatique [Y] et la classe de température [Z] définissent les plages de température max. pour un fonctionnement optimal des appareils.
La classe climatique est indiquée sur la plaquette signalétique.
| [X] Classe climatique | Température ambiante maxi. | Hygrométrie relative maxi. |
| 3 | 25 °C | 60 % |
| 4 | 30 °C | 55 % |
| 5 | 40 °C | 40 % |
| 7 | 35 °C | 75 % |
La température ambianteminimale autorisée au lieu d'installation est de 10°C.
| [Y] Classe climatique | Température [°C] | Dégré hygrométrique [%] |
| CC1 | 25,0 | 60 |
| CC2 | 32,2 | 65 |
| CC3 | 40,6 | 75 |
Réglage des températures recommandées :
| [Z] Classe de température | Réglage de température [°C] |
| K1 | 3,5 |
| K2 | 2,5 |
| K3 | -1,0 |
| K4 | +5,0 |

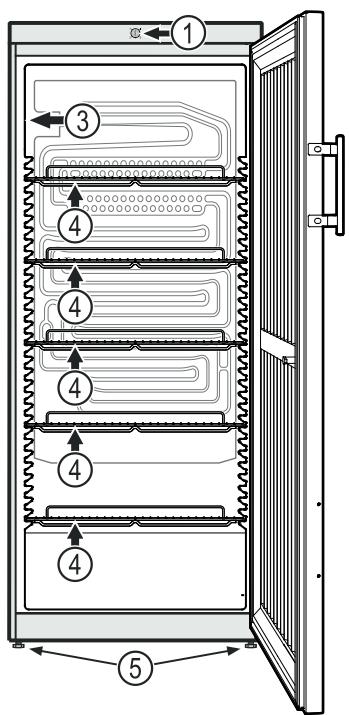

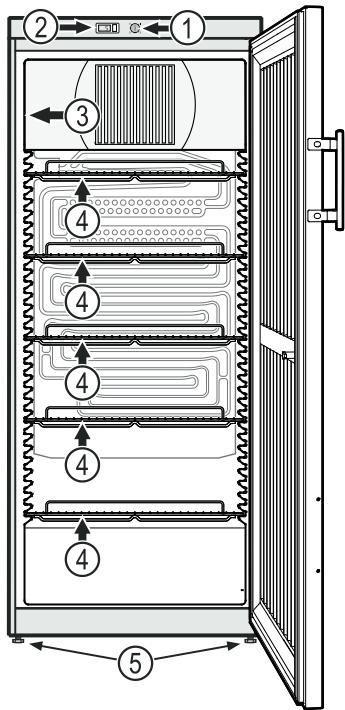

Description de l'appareil
FK 2640, FK 3640 FK 4140, FK 5440
FK 2640, FK 3640, FK 4140, FK 5440, GKvesf 4145, GKvesf 5445
Réglage de la température Affichage de température Plaquette signalétique Clayettes Pieds régibles
Attention
FK 2640 / FKv 2640
FK 3640 / FKv 3640
FK 4140 / FKv 4140, GKvesf 4145
La charge maximale par clayette est de 45kg
FK 5440 / FKv 5440, GKvesf 5445
La charge maximale par clayette est de 60 kg
Alignement de l'appareil
Les irrégularités du sol peuvent être compensées grâce aux pieds réglables.
Attention
L'appareil doit être aligné horizontalement et verticalement. S'il est placé de façon inclinée, le corps de l'appareil peut se déformer et la porte ne ferme plus correctement.
Mise en place
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents.
- Ne poser aucun appareil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre appareil.
- Plus il y a de réfrigérant dans l'appareil, plus la pièce où se trouve l'appareil doit être grande. En cas de fuite, un mélange inflammable de gaz et d'air peut se former dans des pièces trop petites. Pour 8 g de réfrigérant, la pièce ou l'appareil est installé doit être d'au moins 1m³. Les spécifications du réfrigérant figurent sur la plaque signalétique à l'intérieur de l'appareil.
- Toujours placer l'appareil directement contre le mur.
Raccordement électrique
Seul le courant alternatif doit être utilisé pour alimenter l'appareil.
La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible. Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.
La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.
Ne pas brancher l'appareil à une rallonge ou à une multiprise.
Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphase) ou de fiches économie d'énergie. Risque d'endommagement du système électronique!
Dimensions de l'appareil (mm)
FK/FKv 26. 1250 600 610 650 1180
FK/FKv 36. 1640 600 610 650 1180
FK/FKv/GKvesf 41 1800 600 610 650 1180
FK/FKv/GKvesf 54 1640 750 730 850 1410
Mise en marche
Brancher l'appareil afin de le mettre en service.
Remarque
La mise en marche du groupe compresseur peut être différée jusqu'à 8 minutes après le branchement électrique de l'appareil. Ceci est nécessaire pour la protection de la commande électronique.
Arrêt
Arrêtez l'appareil en le débranchant ou en positionnant le bouton de réglage température sur 0.
Remarque
Sur la position 0 du thermostat, le système frigorifique est certes hors circuit, mais l'appareil n'est pas complètement hors service.
Réglage de la température
Régler la température dans l'appareil à l'aide du bouton de réglage.
Plus le régulateur est tourné vers la position max., plus la température est basse à l'intérieur de la cuve. Positionner le régulateur entre 0 et max. selon les besoins.
Remarque
Dans la zone la plus chaude de l'intérieur de l'appareil, la température peut être supérieure à la température régée.
Si la porte est ouverte pendant une période prolongée, il peut y avoir une augmentation significative de la température dans les compartiments de l'appareil.
Affichage de la température
FKV 2640, 3640, 4140, 5440, GKVESF 4145, 5445
L'alimentation électrique de l'affichage de la température est assurée par une batterie disponible dans les magasins spécialisés.

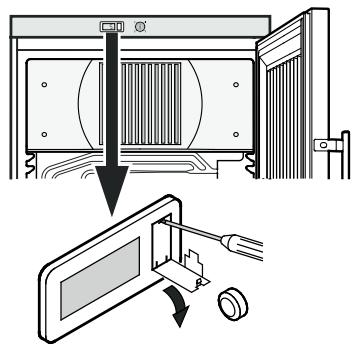

Changement de batterie
- Ouvrir le compartiment de la batterie avec un petit tournevis.
- Changer la batterie. Refermer le compartiment de la batterie.
Si l'affichage indique Er ou HH, l'appareil est en panne. Adressez-vous alors à votre Service Après-Vente le plus proche, en indiquant l'affichage que vous avez observé.
Réfrigération
Les clayettes peuvent être déplacées selon la hauteur des bouteilles ou des emballages.

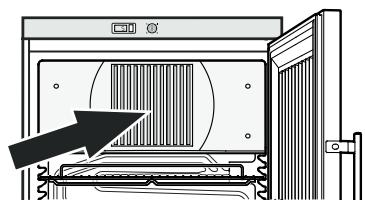

Les grilles d'aération du ventilateur à circulation d'air situées à l'intérieur de l'appareil ne doivent pas être recouvertes!
Attention
Conserver la viande ou le poisson crus dans des récipients fermés et propres sur la surface de rangement inférieure du réfrigérateur/congélateur de façon à ce qu'ils ne soient pas en contact avec les autres aliments et qu'aucun liquide ne goutte dessus.
Le non-respect de ces consignes peut entraîner l'altération des aliments.
Serrure de sécurité
La serrure de la porte de l'appareil est équipée d'un mécanisme de sécurité.

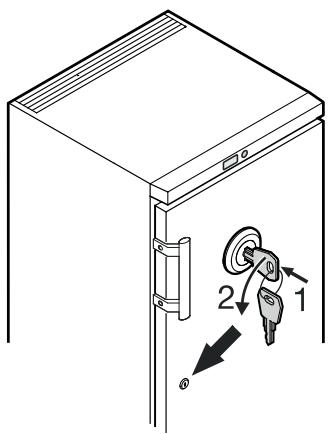

Fermer l'appareil à clé
- Insérer la clé en suivant la direction 1 indiquée.
- Tourner la clé.
Pour ouvrir de nouveau l'appareil, procédez aux étapes dans le même ordre.
Dégivrage
Le compartiment réfrigérateur de votre appareil est à dégivrage automatique.
Lorsque le thermostat est réglé sur une température très BASSE, du givre est susceptible de se former sur la paroi arrière à l'intérieur de la cuve. L'appareil doit ensuite être dégivré manuellement.
- Débrancher la prise!
Vider l'appareil de ses denrées et conserver ces dernières dans un endroit qui soit le plus frais possible. - Laisser la porte ouverte pendant le dégivrage. Éponger l'eau restante avec un linge et nettoyer ensuite l'intérieur de l'appareil.
Avertissement
Mettre impératifement l'appareil hors service avant de procéder au nettoyage. Débrancher l'appareil ou désactiver le Fuse!
Les surfaces susceptibles d'entrer en contact avec les aliments et les systèmes d'évacuation accessibles doivent être nettoyées régulièrement!
Attention
Risques d'endommagement de composants de l'appareil et de blessure due à la vapeur chaude.
Ne pas nettoyer l'appareil à l'aide d'appareils de nettoyage à vapeur!
- Nettoyer l'intérieur, les équipements intéérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.
- Éviter que l'eau de nettoyage ne s'infiltre dans les parties électriques et par la grille de ventilation.
- Essuyer soigneusement tous les éléments avec un chiffon sec.
- Nettoyer, dépoussiérer une fois par an le compresseur et le condenseur (grille en métal située au dos de l'appareil).
- Ne pas déterminer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le S. A. V.
Pannes événuelles
Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :
L'appareil ne fonctionne pas :
- L'appareil est-il en position marche? - La prise de courant est-elle bien enfoncée?
- Le fusible de la prise est-il en bon état?
- La température n'est pas assez BASSE :
- Le réglage de la température est-il correct? (voir chapitre "Réglage de la température")
- Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
- La ventilation est-elle correctement assurée?
- L'appareil a-t-il été installé trop près d'une source de chaleur ?
Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter toute S. A. V. le plus proche en lui indiquant la désignation ①, le numéro S. A. V. ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.

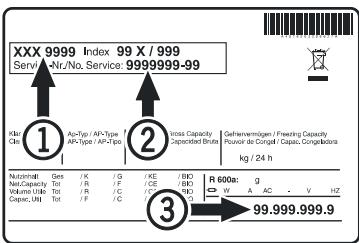

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
Arrêt prolongé
Si l'appareil reste vide pendant une période prolongée, l'éteindre, le dégivrer, le nettoyer, le sécher et laisser sa porte ouverte pour éviter la formation de moisissures.
Attention
La température ambiantе admissible à l'entreposage de l'appareil après l'arrêt se situe entre -10 °C et +50 °C.
Entreposer l'appareil en dehors de cette plage de température peut causer des dommages et des dysfonctionnements de l'appareil.
Protection de l'environnement
L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'ancien appareil lors de son enlèvement.
Cet appareil contient des gaz inflammables dans le circuit frigorifique et la mousse isolante.
Des informations sur l'élimination appropriée peuvent être obtenues auprès de l'administration de la ville ou de la commune ou d'une société d'enlèvement des déchets.
Informations supplémentaires :
- Une température correcte permet de conserver les aliments plus longtemps et d'éviter ainsi un gaspillage inutile.
- Si le condenseur à serpentin n'est pas nettoyé une fois par an, l'efficacité de l'appareil sera fortement diminuée.
- La période pendant laquelle les pièces de rechange nécessaires à la réparation de l'appareil de réfrigération disposant d'une fonction de vente directe sont disponibles est de 10 ans.
- La durée minimale de la garantie de l'appareil de réfrigération disposant d'une fonction de vente directe offerte par le fabricant, l'importateur ou le mandataire est de deux ans.

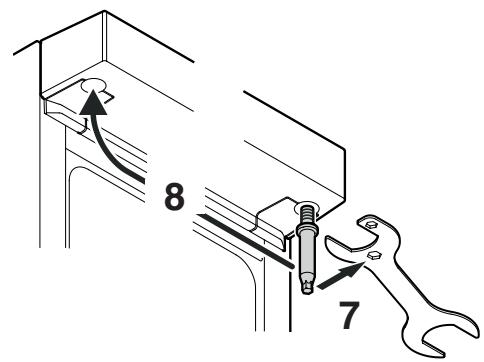

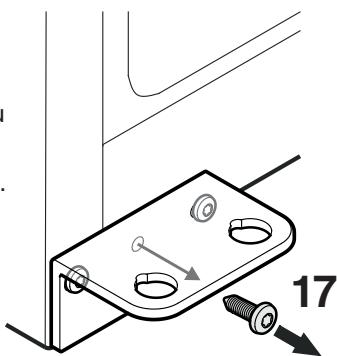

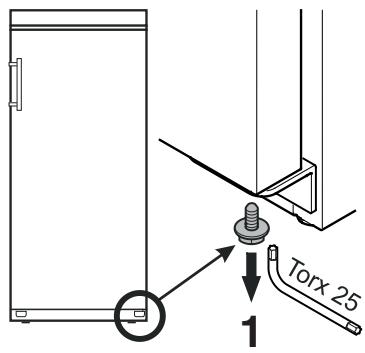

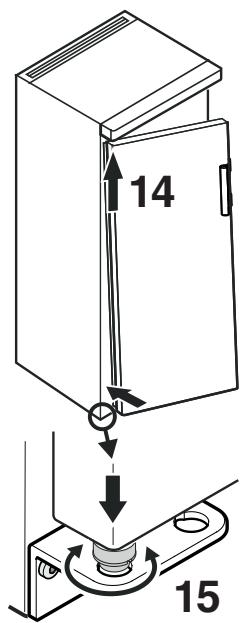

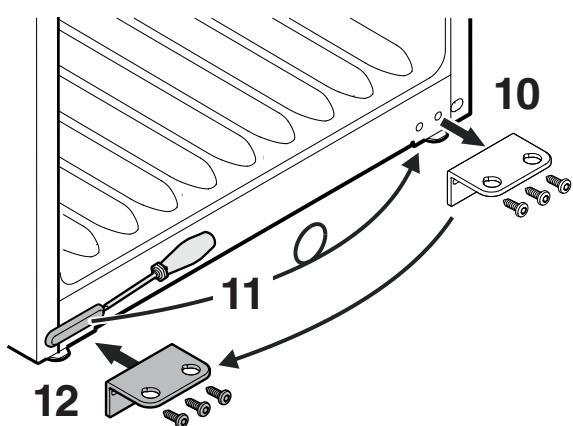

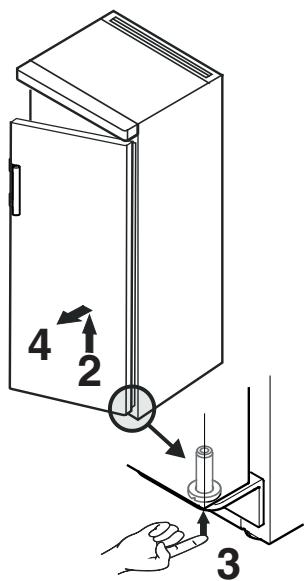

Inversion du sens d'ouverture de la porte
L'inversion du sens d'ouverture de la porte ne peut être effectuée que par un personnel spécialisé.
Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.
1. Sortir la vis du support inférieur.
- Ouvrir la porte sur environ puis la soulever.
Remarque importante
La porte étant particulièrement lourde, elle doit être tenue par une personne.
- Soulever le pivot du bout du doigt.
- Tirer la porte vers l'avant, la faire descendre et la retenir.
6. Tourner la porte.
- Poser la poignée et les caches sur le côté opposé.
- Dévisser le pivot. Utiliser la clé fournie.
- Visser le pivot sur le côté opposé.
9. Monter l'équerre de fermeture sur le côté opposé.
- Dévisserez le support.
- Retirer et tourner le cache pour le positionner sur le côté opposé.
- Visser le support.
- Faire glisser la porte sur le pivot supérieur et l'amener vers le support inférieur de la porte comme indiqué sur le schéma.
Remarque importante
La porte étant particulièrement lourde, elle doit être tenue par une personne.
- Soulever la porte et tourner le pivot jusqu'à ce que celui-ci s'insère dans le trou du support.
Faire glisser la porte lentement vers le bas. La partie inférieure du pivot doit être entièrement intégrée dans le trou du support.
16. Réintroduire la vis dans le pivot et la desserrer.
Régler l'inclinaison latérale de la porte
Si la porte est penchée, régler l'inclinaison.
- Déserrer la vis centrale du support. Cette vis n'est plus nécessaire.
18. Desserrer les vis et déplacer le support vers la droite ou la gauche. Serrer les vis à fond.
