ZOB22601BK - Four encastrable ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable électrique
Marque	ZANUSSI
Modèle	ZOB22601BK
Volume	72 L
Classe énergétique	A
Consommation énergétique (conventionnel)	0,93 kWh/cycle
Consommation énergétique (chaleur tournante)	0,90 kWh/cycle
Indice d'efficacité énergétique	105,9
Poids net	28,2 kg
Dimensions (H x L x P) approximatives	595 x 595 x 567 mm
Source de chaleur	Électricité
Puissance maximale estimée	2300 W
Tension / Fréquence	230 V / 50 Hz
Fonctions de cuisson	Vôute, Chaleur tournante, Gril, Gril Fort, Sole pulsée, Sole, Nettoyage Aqua Clean
Minuterie	Minuteur + fin de cuisson automatique
Accessoires inclus	Grille métallique, Plateau multi-uses, Plat à rôtir
Éclairage	Halogène, remplaçable (300 °C)
Système de nettoyage	Aqua Clean (vapeur)
Porte démontable	Oui, double vitrage
Sécurité	Thermostat de sécurité, arrêt automatique
Support de grille	Amovible, 5 niveaux
Type de câble	H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F
Réparabilité	Pièces détachées disponibles via SAV agréé

FOIRE AUX QUESTIONS - ZOB22601BK ZANUSSI

Comment utiliser le nettoyage Aqua Clean ?

Placez 300 ml d'eau dans le bac de nettoyage au bas du four. Sélectionnez la fonction Aqua Clean (symbole Δ+Δ) et réglez la température à 90°C. Laissez fonctionner 30 minutes, puis essuyez l'intérieur avec un chiffon doux après refroidissement.

Comment démonter la porte du four pour la nettoyer ?

Ouvrez complètement la porte, soulevez les leviers des charnières, puis fermez la porte à mi-course et tirez-la vers vous. Retirez le cache supérieur et sortez le panneau de verre intérieur en le faisant glisser. Nettoyez à l'eau savonneuse et séchez. Remontez dans l'ordre inverse en veillant à ce que la zone imprimée soit orientée vers l'intérieur.

Que faire si le four ne chauffe pas ?

Vérifiez d'abord que le four est allumé et que la minuterie + fin de cuisson est réglée. Si le fusible a disjoncté, remplacez-le. Si le problème persiste, contactez un électricien qualifié ou le service après-vente.

Comment fonctionne la minuterie + fin de cuisson ?

Tournez la manette de la minuterie aussi loin que possible, puis réglez la durée souhaitée. Le four s'éteint automatiquement à la fin du temps. Un signal sonore retentit. Pour une utilisation manuelle, placez la manette sur la position permanente (symbole I).

Comment remplacer l'ampoule du four ?

Débranchez l'appareil ou coupez le fusible. Retirez le diffuseur en verre en le tournant vers la gauche. Remplacez l'ampoule par une halogène de mêmes spécifications (résistant à 300°C). Tenez l'ampoule avec un chiffon pour éviter les résidus gras. Remettez le diffuseur.

Puis-je utiliser du papier aluminium dans le four ?

Ne placez jamais de papier aluminium directement sur la sole du four, car cela endommagerait l'émail et altérerait la cuisson. Utilisez une lèchefrite ou un plat adapté.

Comment économiser de l'énergie avec ce four ?

Utilisez de préférence les fonctions chaleur tournante. Ne préchauffez pas inutilement. Ouvrez la porte le moins possible. Profitez de la chaleur résiduelle en éteignant le four 3 à 10 minutes avant la fin de la cuisson.

Quels accessoires sont fournis ?

Le four est livré avec une grille métallique, un plateau multi-uses en aluminium pour les gâteaux et biscuits, et un plat à rôtir pour la viande et la récupération des graisses.

Comment retirer les supports de grille ?

Écartez d'abord l'avant du support de grille de la paroi latérale, puis écartez l'arrière pour le déclipser. Pour les remettre, procédez dans l'ordre inverse en enclenchant bien les ergots.

Que faire si la lampe du four ne s'allume pas ?

L'ampoule est probablement défectueuse. Suivez la procédure de remplacement décrite ci-dessus. Si le problème persiste, vérifiez que l'alimentation est correcte ou contactez le service après-vente.

MODE D'EMPLOI ZOB22601BK ZANUSSI

Informations de sécurité 2

Consignes de sécurité 3

Description de l'appareil 6

Avant la première utilisation_6

Utilisation quotidienne. 7

Fonctions de l'horloge. 8

Utilisation des accessoires. 8

Fonctions supplémentaires. 9

Conseils_9

Entretien et nettoyage. 16

En cas d'anomalie de fonctionnement_18

Installation 19

Rendement énergétique 20

Sous réserve de modifications.

Informations de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts resulting d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• Les enfants de moins de 3 ans doivent être tenus éloignés de l'appareil en permanence lorsqu'il est en fonctionnement.

Sécurité générale

• L'appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.
• Utilisez toujours des gants de cuisine pour porter ou enfournir des accessoires ou des plats allant au four.
• Avant toute opération de maintenance, déconnectez l'alimentation électrique. Assurez-vous que l'appareil est éteint et débranché avant de remplacer l'éclairage afin d'éviter tout risque de choc électrique.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer sa surface, ce qui peut briser le verre.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger lié à l'électricité.

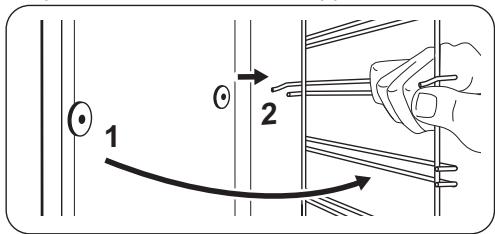

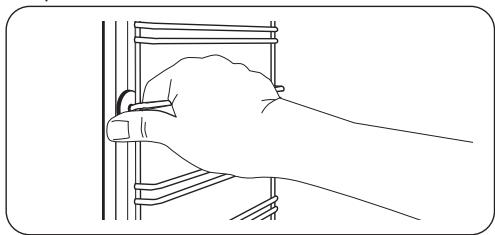

• Pour retirer les supports de grille, tirez d'abord sur l'avant de ceux-ci, puis sur l'arrière, pour les écarter des parois extérieures. Installez les supports de grille selon la même procédure, mais dans l'ordre inverse.

Avertissement!

L'appareil doit être installé uniquement par un professionnel qualifié.

Retirez l'intégralité de l'emballage. - N'installez pas et ne branchez pas un appareil endommagé. Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. - Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez

toujours des gants de sécurité et des chaussures fermées.

• Ne tirez jamais l'appareil par la poignée.

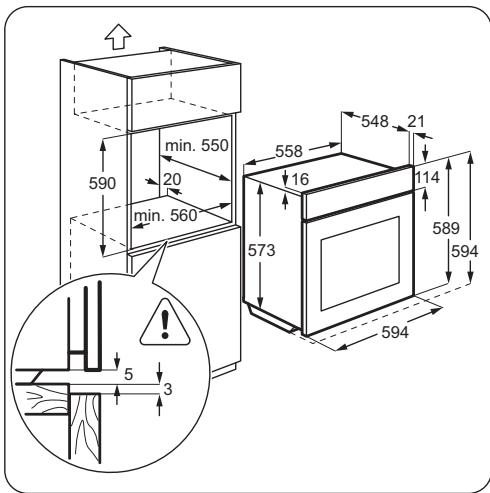

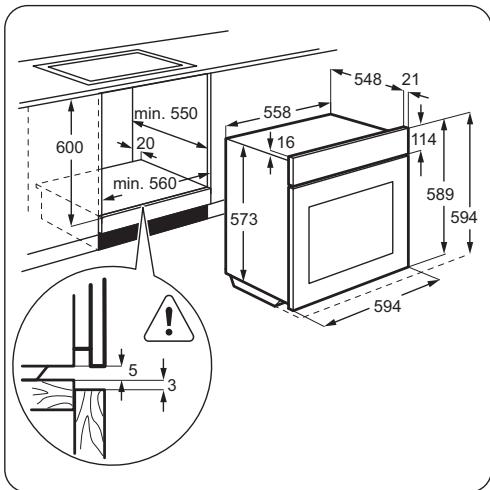

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.

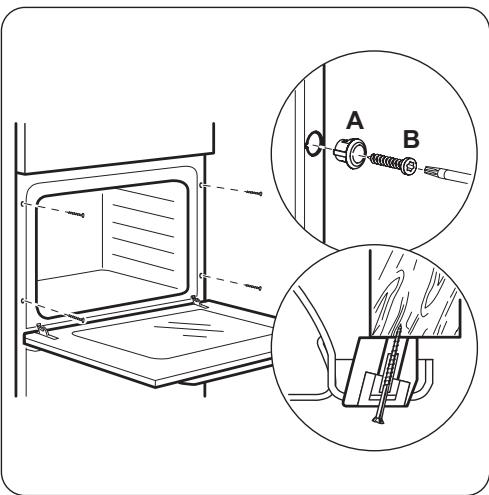

• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.
• Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur.

Avertissement!

Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié. L'appareil doit être relié à la terre. - Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien. Utilisez toujours une prise de courant de sécurité correctement installée. - N'utilisez pas d'adaptateurs multiprisons ni de rallonges. - Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente/agréé. - Ne laissez pas les câbles d'alimentation entrer en contact avec la porte de l'appareil, particulièrement lorsque la porte est chaude. - La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils. - Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. - Si la prise de courant est l'âche, ne branchez pas la fiche d'alimentation secteur. - Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche. - N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. - L'installation électrique doit être équipée d'un dispositif d'isolation à coupure omnipolaire. Le dispositif d'isolation doit présenter une distance d'ouverture des contacts d'au moins 3 mm. - Cet appareil est conforme aux directives CEE.

Avertissement!

Risque de blessures, de brûlures, d'électrocution ou d'explosion.

• Cet appareil est exclusivement destiné à une utilisation domestique.
• Ne modifiez pas les caractéristiques de cet appareil. Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez l'appareil après chaque utilisation.
• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci est en fonctionnement. De l'air brûlant peut s'en échapper.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'exercez jamais de pression sur la porte ouverte.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Ouvrez prudemment la porte de l'appareil. Si vous utilisez des ingrédients contenant de l'alcool, un mélange d'alcool et d'air facilement inflammable peut éventuellement se former.
• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.
• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur ou à proximité de l’appareil, ni sur celui-ci.

Avertissement!

Risque d'endommagement de l'appareil.

Pour éviter tout endommagement ou décoloration de l'email :

• ne posez pas de plats allant au four ni autre objet directement sur le fond de l'appareil.
• ne placez jamais de feuilles d'aluminium directement sur le fond de l'appareil.
• ne versez jamais d'eau directement dans l'appareil lorsqu'il est chaud.
• Une fois la cuisson terminée, ne laissez jamais d'aliments ou de plats humides à l'intérieur de l'appareil.
• faites attention lorsque vous retirez ou remettez en place les accessoires.
• La décoloration de l'émail est sans effet sur les performances de l'appareil. Utilisez un plat à rôtir pour obtenir des gâteaux moelleux. Les jus de fruits causent des taches qui peuvent être permanentes.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.
• La porte du four doit toujours être fermée pendant la cuisson.
• Si l'appareil est installé derrière la paroi d'un meuble (par ex. une porte), veillez à ce que la porte ne soit jamais fermée lorsque l'appareil est en marche. La chaleur et l'humidité peuvent s'accumuler derrière la porte fermée du meuble et provoquer d'importants dégâts sur l'appareil, le meuble ou le sol. Ne fermez pas la paroi du meuble tant que l'appareil n'a pas complètement refroidi.

Avertissement!

Risque de blessure corporelle, d'incendie ou de dommage matériel à l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.
• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente/agréé.

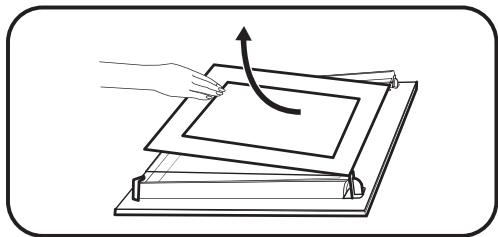

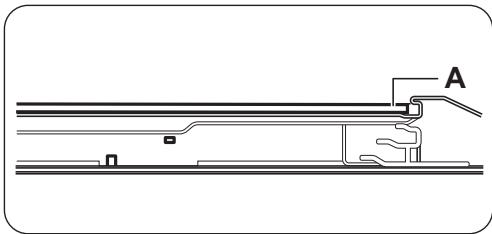

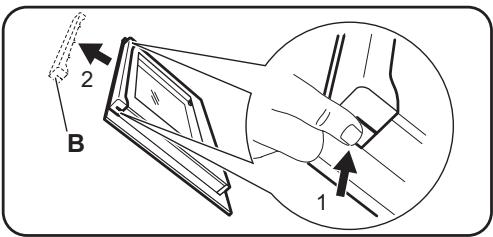

• Soyez prudent lorsque vous démontez la porte de l'appareil. La porte est lourde! Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de

lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage.
• N'utilisez aucun produit détergent pour nettoyer l'émail catalytique (le cas échéant).

Éclairage intérieur

• Les ampoules classiques ou halogènes utilisées dans cet appareil sont destinées uniquement à un usage avec des appareils ménagers. Ne les utiliser pas pour éclairer votre logement.

Avertissement!

Risque d'électrocution.

Avant de changer l'ampoule, débranchez l'appareil de la prise secteur. - N'utilisez que des ampoules ayant les mêmes spécifications.

Avertissement!

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Débranchez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

Maintenance

• Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine.

Accessoires

Grille métallique

Permet de poser des plats (à rôti, à gratin) et des moules à gâteau/pâtisserie.

• Plateau multi-uses en aluminium

Pour la cuisson de gâteaux et de biscuits / gâteaux secs.

Avant la première utilisation

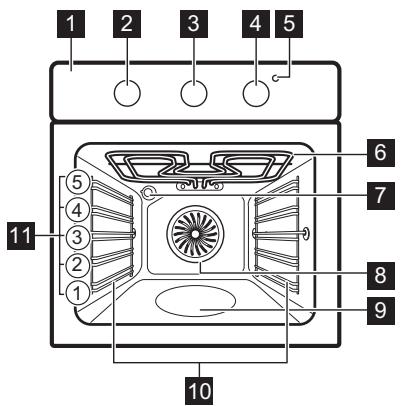

1 Bandeau de commande 2 Manette de sélection des fonctions du four 3 Manette du minuteur 4 Manette du thermostat 5 Indicateur / symbole de température 6 Résistance 7 Éclairage 8 Ventilateur 9 Bac de nettoyage Aqua Clean 10 Support de grille amovible Position des grilles

• Plat à rôtir

Pour cuire et griller ou à utiliser comme plat pour recueillir la graisse.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

Premier nettoyage

Retirez les supports de grille amovibles et tous les accessoires de l'appareil.

Reportez-vous au chapitre « Entretien et nettoyage »

Nettoyez l'appareil et les accessoires avant de les utiliser pour la première fois.

Remettez les accessoires et les supports de grille en place.

Préchauffage

Préchauffez le four à vide afin de faire brûler les résidus de graisse.

1. Sélectionnez la fonction et la température maximale.
2. Laissez l'appareil en fonctionnement pendant 1 heure.
3. Sélectionnez la fonction et réglez la température maximale.
4. Laissez l'appareil en fonctionnement pendant 15 minutes.

Les accessoires peuvent chauffer plus que d'habitude. Une odeur et de la fumée peuvent s'échapper de l'appareil. C'est normal. Assurez-vous que la ventilation dans la pièce est suffisante.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

Selon le modèle de votre appareil, s'il dispose de symboles de manette, d'indicateurs ou de voyants :

Le voyant s'allume lorsqu'appareil est en marche. Le symbole indique si la manette contrôle les fonctions du four ou la température. L'indicateur s'allume lorsque le four monte en température.

Fonctions du four

1. Tournez la manette des fonctions du four pour sélectionner une fonction.
2. Tournez la manette du thermostat pour sélectionner la température souhaitée.
3. Pour éteindre l'appareil, tournez les manettes des fonctions du four et celle de température en position ARRET.

Fonction du four		Utilisation
0	Position Arrêt	L'appareil est étéint.
Δ+Δ	Vôute / Nettoyage Aqua Clean	Pour cuire et rôtir des alimentés sur un seul niveau. Pour plus d'informations sur le nettoyage Aqua Clean, reportez-vous au chapitre « Entretien et nettoyage ».
Y	Chaleur tournante	Pour cuire ou rôtir simultanément sur plusieurs niveaux des alimentés nécessitant une température de cuisson identique, sans que les saveurs ne se mélangent.
	Gril	Pour faire griller des alimentés peu écais et du pain.
	Gril Fort	Pour griller des alimentés peu écais en grandes quantités et pour griller du pain.
	Sole Pulsée	Pour cuire des alimentés sur un seul niveau et leur donner un brunissement plus intense et une pâté bien croustillante. Diminuez les températures de 20 à 40 °C par rapport à la Convection naturelle.
	Sole	Pour cuire des gâteaux à fond croustillant et pour stérisifer des alimentés.

Minuterie + fin de cuisson

Utilisez cette fonction pour définir une heure d'extinction automatique d'une fonction du four.

Pour faire fonctionner l'appareil manuellement sans durée définie, tournez la manette de la minuterie sur La fonction Minuterie + fin de cuisson est désactivée.

1. Réglez une fonction du four et la température.

Utilisation des accessoires

1. Tournez la manette de la minuterie aussi loin que possible, puis placez-la sur la durée nécessaire.

Une fois que cette durée se sera écoulée, un signal sonore se fait entendre. L'appareil se met à l'arrêt.

Tournez la manette de sélection des fonctions du four et celle du thermostat sur la position Arrêt.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

Installation des accessoires

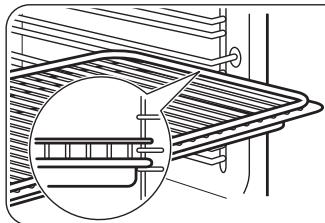

Grille métallique :

Poussez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas.

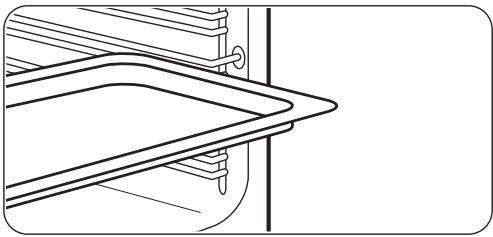

Plat a rotir :

Poussez le plat à rôtir entre les rails du support de grille choisi.

Grille métallique et plat à rôtir ensemble :

Poussez le plat à rôtir entre les rails du support de grille et glissez la grille métallique entre les rails se trouvant juste au-dessus et assurez-vous que les pieds pointent vers le bas.

Les petites indentations sur le dessus apportent plus de sécurité. Les indentations sont également des dispositifs anti-bascule. Le rebord élevé de la grille empêche les ustensiles de cuisine de glisser de la grille.

Ventilateur de refroidissement

Lorsque l'appareil est en cours de fonctionnement, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Si vous éteignez l'appareil, le ventilateur de refroidissement continue à fonctionner jusqu'à ce que l'appareil refroidisse.

Thermostat de sécurité

Un mauvais fonctionnement de l'appareil ou des composants défectueux peuvent causer une surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

La température et les temps de cuisson indiqués sont fournis uniquement à titre indicatif. Ils varient en fonction des recettes ainsi que de la qualité et de la quantité des ingrédients utilisés.

Informations générales

L'appareil dispose de cinq niveaux de grille. Comptez les niveaux de grille à partir du bas de l'appareil. - L'appareil est doté d'un système spécial qui permet à l'air de circuler et qui recycle/perpétuelles le vapeur. Dans cet environnement, ce système permet de cuisiner des plats tout en maintenant ceux-ci tendres à l'intérieur et croquants à l'extérieur. Le temps de cuisson et la consommation énergétique sont donc réduits au minimum. - De l'humidité peut se déposer dans l'enceinte du four ou sur les vitres de la porte. C'est normal. Veillez à recycler un peu lorsque vous ouvrez la porte de l'appareil en fonctionnement. Pour diminuer la condensation, faites fonctionner l'appareil 10 minutes avant d'enfournier vos aliments. - Essuyez la vapeur après chaque utilisation de l'appareil. - Ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en

contact avec la sole de votre four. Cela entraînerait une déterioration de l'émail et modifierait les résultats de cuisson.

Cuisson de gâteaux

• N'ouvre la porte du four qu'aux 3/4 du temps de cuisson.
• Si vous utilisez deux plateaux de cuisson en même temps, laissez un niveau libre entre les deux.

Cuisson de viande et de poisson

Pour les aliments très gras, utilisez un plat à rôtir pour éviter de salir le four de manière irréversible. - Avant de couper la viande, laissez-la reposer pendant environ 15 minutes afin d'éviter que le jus ne s'écoule. Pour éviter qu'une trop grande quantité de fumée ne se forme dans le four, ajoutez de l'eau dans le plat à rôtir. Pour éviter que la fumée ne se condense, ajoutez à nouveau de l'eau dans le plat à rôtir à chaque fois qu'il n'en contient plus.

Temps de cuisson

Le temps de cuisson varie selon le type d'aliment, sa consistance et son volume.

Au départ, surveillez la cuisson lorsque vous cuisinez. Ainsi, vous trouverez les meilleurs réglages (fonction, temps de cuisson, etc.) pour vos ustensiles, vos recettes et les quantités lorsque vous utiliserez l'appareil.

Tableau de rôtissage et de cuisson des gâteaux Gâteaux

Plat	Voûte		Chaleur tournante		Durée (min)	Commen-taires
	Tempéra-ture (°C)	Positions des grin-les	Tempéra-ture (°C)	Positions des grin-les
Pâtes à gâteaux	170	2	160	3	45 - 60	Dans un moule à gâteau
Pâte sablée	170	2	160	3	20 - 30	Dans un moule à gâteau
Gâteau au fromage	170	1	160	1	70 - 80	Dans un moule à gâteau de 26 cm sur une grille métallique
Tarte aux pommes1)	170	2	160	2 (gauche et croit)	80 - 100	Dans deux moules à gâteau de 20 cm sur une grille métallique
Strudel	175	3	150	2	60 - 80	Sur un plateau de cuis-son
Tarte à la confiture	170	2	165	2 (gauche et croit)	30 - 40	Dans un moule à gâteau de 26 cm
Généoise/Gâteau Sa-voie	170	2	160	2	50 - 60	Dans un moule à gâteau de 26 cm
Gâteau de Noël/Cake aux fruits1)	160	2	150	2	90 - 120	Dans un moule à gâteau de 20 cm
Gâteau aux prunes1)	175	1	160	2	50 - 60	Dans un moule à pain
Petits gâteaux - sur un seul ni-veau	170	3	140 - 150	3	20 - 30	Sur un pla-teau de cuis-son
Petits gâteaux - sur deux niveaux	-	-	140 - 150	2 et 4	25 - 35	Sur un pla-teau de cuis-son
Biscuits/Gâteaux secs/Tresses feuilletées - sur un seul niveau	140	3	140 - 150	3	30 - 35	Sur un pla-teau de cuis-son
Biscuits/Gâteaux secs/Tresses feuilletées - sur deux ni-veaux	-	-	140 - 150	2 et 4	35 - 40	Sur un pla-teau de cuis-son
Meringues	120	3	120	3	80 - 100	Sur un pla-teau de cuis-son
Petits pains1)	190	3	180	3	15 - 20	Sur un pla-teau de cuis-son
Éclairs	190	3	170	3	25 - 35	Sur un pla-teau de cuis-son
Tourtes	180	2	170	2	45 - 70	Dans un moule à gâ-teau de 20 cm
Cake aux fruits	160	1	150	2	110 - 120	Dans un moule à gâ-teau de 24 cm
Gâteau à étages1)	170	1	160	1	50 - 60	Dans un moule à gâ-teau de 20 cm

1) Préchauffez le four pendant 10 minutes.

Pain et pizza

Plat	Voûte		Chaleur tournante		Durée (min)	Commen-taires
	Tempéra-ture (°C)	Positions des grin-les	Tempéra-ture (°C)	Positions des grin-les
Pain blanc1)	190	1	190	1	60 - 70	1 à 2 pièces, 500 g par piece
Pain de sei-gle	190	1	180	1	30 - 45	Dans un moule à pain
Pizza1)	230 - 250	1	230 - 250	1	10 - 20	Sur un pla-teau de cis-son ou un plat à rôtir
Scones1)	200	3	190	3	10 - 20	Sur un pla-teau de cis-son

1) Préchauffez le four pendant 10 minutes.

Préparations à base d'œufs

Plat	Voûte		Chaleur tournante		Durée (min)	Commen-taires
	Tempéra-ture (°C)	Positions des grin-les	Tempéra-ture (°C)	Positions des grin-les
Gratin de pâ-tes	200	2	180	2	40 - 50	Dans un moule
Gratin aux lé-gumes	200	2	175	2	45 - 60	Dans un moule
Quiches1)	180	1	180	1	50 - 60	Dans un moule
Lasagnes1)	180 - 190	2	180 - 190	2	25 - 40	Dans un moule
Cannelloni1)	180 - 190	2	180 - 190	2	25 - 40	Dans un moule

1) Préchauffez le four pendant 10 minutes.

Vande

Plat	Voûte		Chaleur tournante		Durée (min)	Commen-taires
	Tempéra-ture (°C)	Positions des grin-les	Tempéra-ture (°C)	Positions des grin-les
Bœuf	200	2	190	2	50 - 70	Sur une grille métallique
Porc	180	2	180	2	90 - 120	Sur une grille métallique
Veau	190	2	175	2	90 - 120	Sur une grille métallique
Rôti de boeuf, sai-gnant	210	2	200	2	50 - 60	Sur une grille métallique
Rôti de boeuf, cuit à point	210	2	200	2	60 - 70	Sur une grille métallique
Rôti de boeuf, bien cuit	210	2	200	2	70 - 75	Sur une grille métallique
Épaule de porc	180	2	170	2	120 - 150	Avec couen-ne
Jarret de porc	180	2	160	2	100 - 120	Deux pièces
Agneau	190	2	175	2	110 - 130	Gigot
Poulet	220	2	200	2	70 - 85	Entier
Dinde	180	2	160	2	210 - 240	Entière
Canard	175	2	220	2	120 - 150	Entier
Plat	Vôute		Chaleur tournante		Durée (min)	Commen-taires
	Tempéra-ture (°C)	Positions des grin-les	Tempéra-ture (°C)	Positions des grin-les
Oie	175	2	160	1	150 - 200	Entière
Lapin	190	2	175	2	60 - 80	En morceaux
Lièvre	190	2	175	2	150 - 200	En morceaux
Faisan	190	2	175	2	90 - 120	Entier

Poisson

Plat	Voûte		Chaleur tournante		Durée (min)	Commen-taires
	Tempéra-ture (°C)	Positions des grin-les	Tempéra-ture (°C)	Positions des grin-les
Truite/daura-de	190	2	175	2	40 - 55	3 - 4 mois-sons
Thon/saumon	190	2	175	2	35 - 60	4 - 6 files

Grill

Préchauffez votre four à vide pendant 3 minutes avant la cuisson.

Plat	Quantité		Tempéra-ture (°C)	Durée (min)		Positions des grin-les
	Morceaux	(g)		1re face	2e face
Filet de bœuf	4	800	max.	12 - 15	12 - 14	4
Steaks de bœuf	4	600	max.	10 - 12	6 - 8	4
Saucisses	8	-	max.	12 - 15	10 - 12	4
Côtelettes de porc	4	600	max.	12 - 16	12 - 14	4
Poulet (cou-pé en deux)	2	1000	max.	30 - 35	25 - 30	4
Brochettes	4	-	max.	10 - 15	10 - 12	4
Plat	Quantité		Tempéra-ture (°C)	Durée (min)		Positions des grill-les
	Morceaux	(g)		1re face	2e face
Escalope de poulet	4	400	max.	12 - 15	12 - 14	4
Steak haché	6	600	max.	20 - 30	-	4
Filet de pois-son	4	400	max.	12 - 14	10 - 12	4
Sandwiches toastés	4 - 6	-	max.	5 - 7	-	4
Toasts	4 - 6	-	max.	2 - 4	2 - 3	4

Deshydratation - chaleur tournante

Utilisez des plaques recouvertes de papier sulfurisé. Pour obtenir un meilleur résultat, arrêtez le four à la moitié de la durée de

déshydratation, ouvrez la porte et laissez refroidir pendant une nuit pour terminer le séchage.

Légumes

Plat	Température (°C)	Durée (h)	Positions des grilles
			1 position	2 positions
Haricots	60 - 70	6 - 8	3	1 / 4
Poivrons	60 - 70	5 - 6	3	1 / 4
Légumes pour po-tage	60 - 70	5 - 6	3	1 / 4
Champignons	50 - 60	6 - 8	3	1 / 4
Fines herbes	40 - 50	2 - 3	3	1 / 4

Fruits

Plat	Température (°C)	Durée (h)	Positions des grilles
			1 position	2 positions
Prunes	60 - 70	8 - 10	3	1 / 4
Abricots	60 - 70	8 - 10	3	1 / 4
Pommes, lamelles	60 - 70	6 - 8	3	1 / 4
Poires	60 - 70	6 - 9	3	1 / 4

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

Remarques concernant l'entretien

• Nettoyez la façade du four à l'aide d'une éponge humide additionnée d'eau savonneuse. Utilisez un produit courant destiné au nettoyage des surfaces en métal.
• Nettoyez l’intérieur de l’appareil après chaque utilisation. L’accumulation de graisses ou d’autres résidus alimentaires peut provoquer un incendie. Ce risque est plus élevé pour la lèchefrite.
• En cas de salissures importantes, nettoyez à l'aide d'un nettoyant pour four.
• Après chaque utilisation, lavez tous les accessoires et séchez-les. Utilisez un chiffon doux additionné d'eau savonneuse tiède.
• Si vous avez des accessoires anti-adhésifs, ne les nettoyez pas avec des produits agressifs, des objets pointus ni au lave-vaisse. Cela risque d'endommager le revêtement anti-adhésif.

Appareils en acier inoxydable ou en aluminium

Nettoyez la porte uniquement avec une éponge ou un chiffon humides. Séchez-la avec un chiffon doux. N'utilisez jamais de produits abrasifs ou acides ni deponge métalliques car ils peuvent endommager la surface du four. Nettoyez le bandeau de commande du four en observant ces mêmes recommandations.

Nettoyage du joint d'étanchéité de la porte

• Vérifiez régulièrement le joint d'étanchéité de la porte. Le joint d'étanchéité de la porte est posé sur l'encadrement de la cavité du four. N'utilisez pas l'appareil si le joint d'étanchéité de la porte est endommagé. Faites appel à un service après-vente agréé. Pour le nettoyage du joint d'étanchéité de la porte, consultez les informations générales concernant le nettoyage.

Retrait des supports de grille

Pour nettoyer le four, retirez les supports de grille

1. Écartez l'avant du support de grille de la paroi latérale.

1. Écartez l'arrière du support de grille de la paroi latérale et retirez le support.

Installez les supports de grille selon la même procédure, mais dans l'ordre inverse.

Nettoyage aqua clean

Le processus de nettoyage Aqua Clean utilise la vapeur pour aider à retarder la graisse et les particules alimentaires restant dans le four.

1. Placez 300 ml d'eau dans le bac de nettoyage Aqua Clean situé au bas de votre four.
2. Reglez la fonction ^
3. Réglez la température à 90°C.
4. Laissez l'appareil en fonctionnement pendant 30 minutes.
5. Désactivez l'appareil puis laissez-le refroidir.
6. Lorsque l'appareil est froid, nettoyez l'intérieur du four avec un chiffon doux.

Avertissement!

Veillez à ce que l'appareil soit froid avant de le toucher. Risque de brûlure.

Nettoyage de la porte du four

La porte du four est dotée de deux panneaux de verre. Vous pouvez retirer la porte du four et le panneau de verre intérieur pour le nettoyer.

Si vous tentez d'extraire le panneau de verre intérieur sans avoir au préalable retiré la porte du four, celle-ci peut se refermer brusquement.

ATTENTION! N'utilisez pas l'appareil sans le panneau de verre intérieur.

Ouvrez complètement la porte et saisissez les 2 charnières de porte.

2 Soulevez et faites tourner les leviers sur les 2 charnières.

3 Fermez la porte du four à la première position d'ouverture mi-parcours. Tirez la porte vers l'avant et retirez-la de son logement.

4 Déposez la porte sur une surface stable recouverte d'un tissu doux.

Saisissez les deux côtés du cache (B) situé sur l'arête supérieure de la porte et poussez-le vers l'intérieur pour permettre le déverrouillage du système de fermeture. Retirez le cache de la porte en le tirant vers l'avant.

Prenez le panneau de verre de la porte par son bord supérieur et tirez-le doucement. Assurez-vous que la vitre glisse entièrement hors de ses supports.

Nettoyez le panneau de verre à l'eau savonneuse. Séchez soigneusement le panneau de verre.

Une fois le nettoyage terminé, remettez le panneau de verre et la porte du four en place. Suivez les étapes ci-dessus dans l'ordre inverse.

La zone imprimée doit faire face à l'intérieur de la porte. Après l'installation, vérifie que la surface du panneau de verre où se trouve la zone imprimée est lisse au toucher ; le relief doit être de l'autre côté.

Veillez installer correctement le panneau de verre intérieur dans son logement.

Remplacement de l'éclairage

Placez un chiffon au fond de la cavité de l'appareil. Cela évitera d'endommager le diffuseur en verre et la cavité.

Avertissement!

Risque d'électrocution!

Déconnectez le fusible avant de remplacer l'ampoule.

L'éclairage et le diffuseur en verre peuvent être très chauds.

Attention!

Tenez toujours l’ampoule halogène avec un chiffon afin d’éviter que des résidus de graisse brûlent sur l’ampoule.

1. Éteignez l'appareil
2. Retirez les fusibles de la boîte à fusibles ou coupez le disjoncteur.

Éclairage arrêté

1. Retirez le diffuseur en verre de l'ampoule en le tournant vers la gauche.
2. Nettoyez le diffuseur en verre.
3. Remplacez l'ampoule par une ampoule adéquate résistant à une température de 300°C
4. Remplacez le diffuseur en verre.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Anomalie	Cause possible	Solution
Le four nechauffe pas.	Le four est désactivé.	Mettez le four en marche.
Le four nechauffe pas.	Leprogrammateur Minuteur + fin de cuisson n'est pas réglié.	Réglez le programmateur Minu-tein + fin de cuisson. Reportez-vous au chapitre « Fonctions de l'horloge » .
Le four nechauffe pas.	Le fusible a disjoncté.	Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusi-bles disjonctent de manière répé-tée, faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est défectueuse.	Remplacez l'éclairage.
De la vapeur et de la condensa-tion se forment sur les alimentés et dans la cavité du four.	Le plat est resté trop longtemps dans le four.	Ne laissez pas les plats dans le four pendant plus de 15 à 20 min-utes après la fin de la cuisson.

Informations de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou le service après-vente.

Les informations à fournir au service après-vente figurent sur la plaque signalétique. La

La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la plaque signalétique de l'appareil.

Modèle (MOD.)

Référence du produit (PNC)

Numéro de série (N° S.)

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

Installation électrique

Le fabricant ne pourra être tenu pour responsable si vous ne respectez pas les précautions de sécurité du chapitre « Consignes de sécurité ».

Cet appareil n'est fourni qu'avec un câble d'alimentation.

Cable

Types de câbles compatibles pour l'installation ou le remplacement :

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pour la section du câble, consultez la puissance totale sur la plaque signalétique. Vous pouvez également consulter le tableau :

Puisance totale (W)	Section du câble (mm2)
maximum 1 380	3 x 0.75
maximum 2 300	3 x 1
maximum 3 680	3 x 1.5

Le fil de masse (fil jaune/vert) doit faire 2 cm de plus que les fils de phase et neutre (fils bleu et marron).

Rendement énergétique

Fiche du produit et informations conformément à la norme EU 65-66/2014

Nom du fournisseur	Zanussi
Identification du modele	ZOB22601BK ZOB22601WK ZOB22601XK
Index d'efficacité énergétique	105.9
Classe d'efficacité énergétique	A
Consummation d'énergie avec charge standard et mode traditionnel	0.93 kWh/cycle
Consummation d'énergie avec charge standard et mode air pulsé	0.90 kWh/cycle
Nombre de cavités	1
Source de chaleur	Électricité
Volume	72 l
Type de four	Four encastrable
Masse	ZOB22601BK	28.2 kg
	ZOB22601WK	28.2 kg
	ZOB22601XK	28.3 kg

EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Plages, fours, fours à vapeur et grils - Méthodes de mesure des performances.

Économies d'énergie

Cet appareil est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien.

Conseils généraux

Assurez-vous que la porte du four est correctement fermée lorsque vous faites

Fonctionner l'appareil, et ouvrez-la le moins possible durant la cuisson.

Utilisez des plats en métal pour augmenter les économies d'énergie.

Si possible, ne préchauffez pas le four avant d'y introduire vos aliments.

Si la cuisson doit durer plus de 30 minutes, réduisez la température du four au minimum 3 à 10 minutes avant la fin de la cuisson, en fonction de la durée de la cuisson. La chaleur résiduelle à l'intérieur du four poursuivra la cuisson.

Utilisez la chaleur résiduelle pour réchauffer d'autres plats.

Cuisson avec ventilation

Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie.

Maintien des aliments au chaud

Sélectionnez la température la plus BASSE possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud.

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez

pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
