MODE D'EMPLOI ESM48400SX ELECTROLUX
Notice d'utilisation 27
- SAFETY INFORMATION 3 2. SAFETYINSTRUCTIONS 4 3. PRODUCT DESCRIPTION 6 4. CONTROL PANEL 7 5. PROGRAMMES. 8 6 OPTIONS 10
- SETTINGS 10
- BEFORE FIRST USE 14 9. DAILYUSE. 15
- HINTS AND TIPS 17 11. CARE AND CLEANING 18
- TROUBLESHOOTING 22
- TECHNICAL INFORMATION 26
Merci d'avoir choisi un appareil Electrolux. Vous avez besoin d'un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation.
Bienvenue chez Electrolux
Consultez notre site pour :
Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :
www.electrolux.com/support
Enregistrer votre produit pour un meilleur service :
www.registrelectrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :
www.electrolux.com/shop
Service et assistance à la clientèle
N'utilisez que des pièces de rechange d'origine.
Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.
Ces informations figurent sur la plaque signalétique.
Avertissement/Consignes de sécurité
Informations générales et conseils
Informations environnementales
Sous réserve de modifications.
Avant d'instruire et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes vulnérables
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus.
- Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe
- Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
- Veillez à ce que les enfants ne jouent pas avec l'appareil.
- Ne laissez pas les détergents à la portée des enfants.
- Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
- Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance.
1.2 Sécurité générale
- Cet appareil est destiné au nettoyage de la vaisselle de table et de la vaisselle de type ménager uniquement.
- Cet appareil est créé pour un usage domestique unique, dans un environnement intérieur.
- Cet appareil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les maisons d'hôtes de ferme et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
- Ne modifie pas les caractéristiques de cet appareil.
- La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 10 (1.0) bar (MPa)
- Respectez le nombre maximal de 14 couverts.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par un professionnel qualifié afin d'éviter un danger.
- AVERTISSEMENT : Les couteaux et autres ustensiles tranchants doivent être placés dans le panier, pointe vers le bas, ou en position horizontale.
- Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans.
- Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le de l'alimentation électrique.
- Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.
- Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, p. ex. avec de la moquette.
- L'appareil doit être raccordé au réseau d'eau à l'aide des tuyaux neufs fournis. Les anciens ensembles de tuyaux ne doivent pas être réutilisés.
Avertissement!
L'appareil doit être installé uniquement par un professionnel qualifié.
Retirez l'intégralité de l'emballage. - N'installez pas et ne branchez pas un appareil endommagé. - Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
- Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
- N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0°C.
- Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.
Avertissement!
Risque d'incendie ou d'électrocution.
- Avertissement : cet appareil est conçu pour être installé/connecté à une connexion de mise à la terre dans le bâtiment. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur. Utilisez toujours une prise de courant de sécurité correctement installée.
- N'utilisez pas d'adaptateurs multisocket et de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d'alimentation de l'appareil doit être effectué par notre service après-vente agréé.
- Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
- Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
- Cet appareil est fourni avec un câble d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approuvé ASTA (BS 1362) (Royaume-Uni et Irlande uniquement).
2.3 Raccordement à l'arrivée d'eau
Veillez à ne pas endommager les tuyaux de circulation d'eau. - Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuée ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire. - Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible. - Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement l'arrivée d'eau et débranchez la prise d'alimentation électrique. Contactez le Centre après-vente agréé pour procéder au remplacement du tuyau d'arrivée d'eau. - Sans alimentation électrique, le système de protection d'eau n'est pas actif. Dans ce cas, il existe un risque d'inondation. - Le tuyau d'arrivée d'eau est équipé d'une vanne de sécurité et d'une gaine avec un câble d'alimentation interne.
Avertissement!
Tension dangereuse.
2.4 Utilisation
- Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil.
- Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
- Ne buvez pas et ne jouez pas avec l'eau de l'appareil.
- N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage.
- Ne posez pas d'objets et n'appliquez pas de pression sur la porte ouverte de l'appareil. L'appareil peut dégager de la vapeur chaude si vous ouvrez la porte pendant le déroulement d'un programme.
2.5 Service
Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine. - Veuillez noter qu'une autoréparation ou une réparation non professionnelles peuvent avoir des conséquences sur la sécurité et annuler la garantie. - Les pièces de rechange suivantes seront disponibles pendant 7 ans après l'arrêt du modèle : moteur, pompe de circulation et de vidange, éléments chauffants, dont thermopompes, canalisations et équipements correspondants dont tuyaux, valves, filtres et électromovannes (aquastops), pièces structurelles et intérieures liées aux assemblages de portes, cartes de circuits imprimés, affichages électroniques, pressostats, thermostats et capteurs, logiciel et firmware dont logiciel de réinitialisation. Veuillez noter que certaines de ces pièces détachées ne sont disponibles qu'auprès de
réparateurs professionnels et que toutes les pièces détachées ne sont pas adaptées à tous les modèles.
- Les pièces de rechange suivantes seront disponibles pendant 10 ans après l'arrêt du modèle : charnière et joints de porte, autres joints, bras d'aspersion, filtres de vidange, supports intérieurs et périphériques en plastique tels que paniers et couvercles.
- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.
Avertissement!
Risque de blessure ou d'asphyxie.
- Débranche l'appareil de l'alimentation électrique.
- Débranche le câble d'alimentation et mettez-le au rebut.
- Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

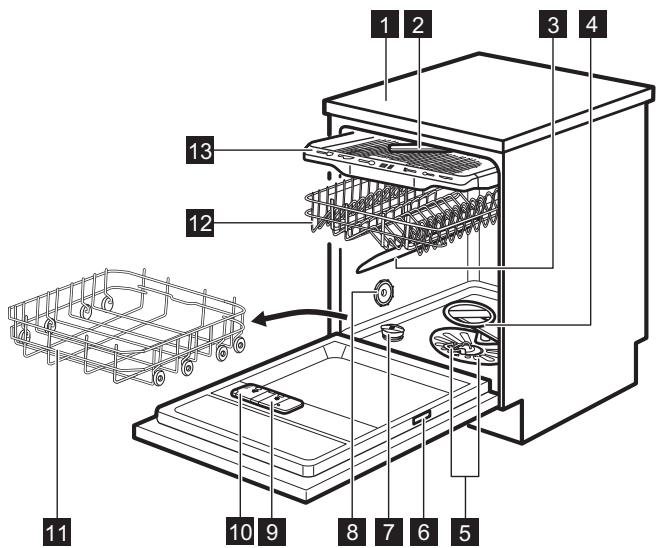

3. Description de l'appareil
1 Plan de travail 2 Bras d'aspersion de plafond 3 Bras d'aspersion supérieur 4 Bras d'aspersion inférieur 5 Filtres 6 Plaque signalétique 7 Réservoir de sel régénérant 8 Fente d'aération 9 Distributeur de liquide de rinceage 10 Distributeur de détérgent
Panier inférieur 12 Panier supérieur Tiroir à couverts
Les images sont une présentation générale. Pour des informations plus détaillées, consultez les autres chapitres ou les documents fournis avec l'appareil.

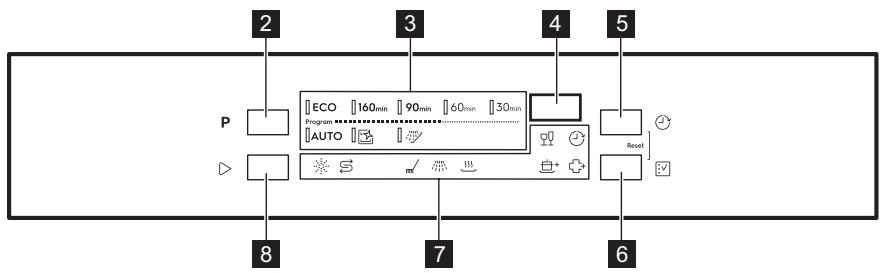

4. Bandeau de commande
1 Touche Marche/Arrêt 2 Touche Programme 3 Voyants de Programme 4 Afficheur 5 Touche Départ Différé
6 Touche Option 7 Voyants 8 Touche Démarrer
4.1 Voyants
| Voyant | Description |
| ∑ | Voyant du sel régénérant. Il s'allume lorsque le réservoir de sel régéné-rantor doit être rempli. Il n'est jamais allumé lorsque le programme est en cours. |
| ◇ | Voyant du liquide de rinceage. Il s'allume lorsque le distributeur de li-rique de rinceage doit être rempli. Il n'est jamais allumé lorsque le pro-gramme est en cours. |
| mm/ | Voyant de phase de lavage. Il s'allume au cours de la phase de lava-ge. |
| *** | Voyant Phase de rinceage. Il s'allume au cours de la phase de rinceage. |
| **** | Voyant de phase de séchage. Il est allumé lorsque vous sélectionnez un programme avec la phase de séchage. Il clignote au cours de la phase de séchage. |
| ◇ | Voyant Delay. Il s'allume lorsque vous activez le départ différé. |
| yo | Voyant GlassCare. |
| ⊕+ | Voyant ExtraPower. |
| + | Voyant ExtraHygiene. |
5. Programmes
L'ordre des programmes figurant dans le tableau peut ne pas correspondre à leur série sur le bandeau de commande.
| Programme | Charge du lave-vais-selle | Degré de salissure | Phases du programme | Options |
| ECO 1) | Vaiselle, couverts, casseroles et poèles | Normal et légèrement sec | • Préavage
• Lavage à 50 °C
• Rinceuge intermédiaire
• Rincege final à 55 °C
• Séchage
• AirDry 2) | • ExtraPower
• GlassCare
• ExtraHygiene |
| 160min | Vaiselle, couverts, casseroles et poèles | Normal à important et sec | • Préavage
• Lavage à 60 °C
• Rinceuge intermédiaire
• Rincege final à 60 °C
• Séchage
• AirDry 2) | • ExtraPower
• GlassCare
• ExtraHygiene |
| 90min | Vaiselle, couverts, casseroles et poèles | Normal et légèrement sec | • Lavage à 60 °C
• Rinceuge intermédiaire
• Rincege final à 55 °C
• Séchage
• AirDry 2) | • ExtraPower
• GlassCare
• ExtraHygiene |
| 60min | Vaiselle, couverts | Frais et légèrement sec | • Lavage à 60 °C
• Rinceuge intermédiaire
• Rincege final à 50 °C
• AirDry 2) | • ExtraPower
• GlassCare
• ExtraHygiene |
| 30min | Vaiselle, couverts | Frais | • Lavage à 50 °C
• Rinceuge intermédiaire
• Rincege final à 50 °C
• AirDry 2) | • ExtraPower
• GlassCare
• ExtraHygiene |
| AUTO 3) | Vaisse, couverts, casseroles et poées | Tous | • Préavage
• Lavage de 50 à 60 °C
• Rinceage intermédiaire
• Rinceage final à 60 °C
• Séchage
• AirDry 2) | |
| 4) | Néant | Nettoyage de l'intérieur de l'appareil | • Nettoyage 70 °C
• Rinceage intermédiaire
• Rinceage final
• AirDry 2) | |
| 5) | Tous | Tous | • Préavage | |
1) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. Il s'agit du programme standard pour les instituts de tests. Ce programme permet d'évaluer la conformité avec la règlementation de la Commission (UE) 2019/2022 Ecodesign. 2) Ouverture automatique de la porte pendant la phase de séchage. Consultez « Régliages » 3) L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme. 4) Ce programme est conçu pour laver la vaisselle de l'appareil de façon économique et efficace. Il élimine le tartre et l'accumulation de graisses. Il est recommandé de lancer ce programme au moins tous les 2 mois lorsque l'appareil est vide, avec un agent détartrant ou un produit de nettoyage spécifique conçu pour les lave-vaisselle. 5) Avec ce programme, vous pouvez rapidement rincer les résidus alimentaires de la vaisselle et éviter la formation d'odeurs dans l'appareil. N'utilisez pas de produit de lavage avec ce programme.
5.1 Valeurs de consommation
| Programme 1)2) | Eau (I) | Énergie (kWh) | Durée (min) |
| ECO | 10.5 | 0.746 | 240 |
| 160min | 12.3 | 1.240 | 160 |
| 90min | 11.9 | 1.060 | 90 |
| 60min | 11.6 | 0.900 | 60 |
| 30min | 11.0 | 0.610 | 30 |
| AUTO | 12.0 | 1.230 | 170 |
| 9.9 | 0.600 | 60 |
| 4.5 | 0.014 | 15 |
1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle en charge, du degré de salissure, ainsi que des options sélectionnées. 2) Les valeurs pour les programmes autres que ECO sont fournies uniquement à titre indicatif.
Pour recevoir les informations nécessaires à la mise en œuvre des tests de performances (par ex. conformément à : EN60436), envoyez un e-mail à l'adresse :
info.test@lave-vaisselle-production.com
Dans votre demande, indiquez le code produit (PNC) de la plaque signaletique.
Pour toute autre question concernant votre lave-vaisselle, reportez-vous au manuel d'entretien fourni avec votre appareil.
6 Options
Il faut activer les options souhaitées avant de lancer un programme. Vous ne pouvez pas activer ni désactiver les options pendant le déroulement d'un programme. La touche option permet de basculer entre les options disponibles et les combinaisons possibles. Toutes les options ne sont pas compatibles entre elles. Si vous sélectionnez des options non compatibles, l'appareil désactive automatiquement une ou plusieurs de ces options. Seuls les voyants correspondant aux options toujours activées restent allumés.
Si une option n'est pas compatible avec un programme, le voyant correspondant est éteint ou clignote rapidement pendant quelques secondes, puis s'éteint. Activer des options peut avoir un impact sur la consommation d'eau et d'énergie, ainsi que sur la durée du programme.
6.1 GlassCare
Cette option permet de protéger les charges délicates, notamment les verres, contre les dégâts. Elle empêche les changements rapides de température de lavage du programme sélectionné et le réduit à 45°C.
Appuyez sur la touche jusqu'à ce que le voyant s'allume.
L'affichage indique la durée du programme réactualisée.
Cette option améliore les résultats de lavage du programme sélectionné. Elle augmente la durée et la température de lavage.
Appuyez sur la touche jusqu'à ce que le voyant ^+ s'allume.
L'affichage indique la durée du programme réactualisée.
7.1 Mode programmation et mode utilisateur
Lorsque l'appareil est en mode de sélection de programme, vous pouvez sélectionner un programme et passer en mode utilisateur.
Vous pouvez également afficher le nombre de cycles de lavage terminés.
Réglages disponibles en mode utilisateur :
Le niveau de l'adoucisseur d'eau en fonction de la durée de l'eau. - Activation ou déactivation de la notification du distributeur de liquide de rinçage vide. Activation ou déactivation de AirDry. - Réinitialisation usine
Ces réglages seront sauvegardés jusqu'à ce que vous les changiez à nouveau.
L'appareil est en mode Programmation lorsque le voyant de programme ECO est allumé et que la durée du programme s'affiche.
Après l'activation, l'appareil est en mode Programmation par défaut. Si ce n'est pas le cas, sélectionnez le mode Programmation de la façon suivante :
Cette option garantit plusieurs résultats de nettoyage en maintenant la température entre 65 et 70°C pendant au moins 10 minutes au cours de la dernière phase de rinçage.
Appuyez sur la touche jusqu'à ce que le voyant + s'allume.
L'affichage indique la durée du programme réactualisée.
Maintenez les touches enfoncees simultanément jusqu'à ce que l'appareil se mette en mode Programmation.
Assurez-vous que l'appareil est en mode sélection du programme.
Pour entrer en mode utilisateur, maintenez simultanément enfoncées les touches ① et ⑦ jusqu'à ce que les voyants ECO, 160min et 90min se mettent à clignoter et que plus rien ne s'affiche.
7.2 L'adoucisseur d'eau
L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourrait avoir un impact négatif sur les résultats de lavage et sur l'appareil.
Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles équivalentes.
L'adoucisseur d'eau doit être réglé en fonction de la dureté de l'eau de votre région. Notre compagnie des eaux peut vous conseiller sur la dureté de l'eau de votre région. Réglez le bon niveau de l'adoucisseur d'eau pour garantir de bons résultats de lavage.
Durée de l'eau
| Dégrés al-lemands (°dH) | Dégrés français (°fH) | mmol/l | mg/l (ppm) | Dégrés Clarke | Niveau d'adoucisseur d'eau |
| 47 - 50 | 84 - 90 | 8.4 - 9.0 | 835 - 904 | 58 - 63 | 10 |
| 43 - 46 | 76 - 83 | 7.6 - 8.3 | 755 - 834 | 53 - 57 | 9 |
| 37 - 42 | 65 - 75 | 6.5 - 7.5 | 645 - 754 | 46 - 52 | 8 |
| 29 - 36 | 51 - 64 | 5.1 - 6.4 | 505 - 644 | 36 - 45 | 7 |
| 23 - 28 | 40 - 50 | 4.0 - 5.0 | 395 - 504 | 28 - 35 | 6 |
| 19 - 22 | 33 - 39 | 3.3 - 3.9 | 325 - 394 | 23 - 27 | 5 1) |
| 15 - 18 | 26 - 32 | 2.6 - 3.2 | 255 - 324 | 18 - 22 | 4 |
| 11 - 14 | 19 - 25 | 1.9 - 2.5 | 185 - 254 | 13 - 17 | 3 |
| 4 - 10 | 7 - 18 | 0.7 - 1.8 | 70 - 184 | 5 - 12 | 2 |
| <4 | <7 | <0.7 | <70 | < 5 | 1 2) |
1) Réglages Usine. 2) N'utilisez pas de Sel à ce niveau.
Quel que soit le type de détergent utilisé, réglez le niveau de dosage de l'eau approprié, afin d'activer le voyant de remplissage du sel régénérant.
Les pastilles tout-en-un contenant du sel régénérant ne sont pas assez efficaces pour adoucir l'eau dure.
Processus de régénération
Pour le fonctionnement correct de l'adoucisseur d'eau, la résine du dispositif adoucisseur doit être régulièrement régénérée. Ce processus est automatique et fait partie du fonctionnement normal du lave-vaiselle.
Si la quantité d'eau prescrite (voir les valeurs dans le tableau) a été utilisée depuis le dernier processus de régénération, un nouveau processus de régénération sera lancé entre le rinçage final et la fin du programme.
| Niveau d'adou-cisseur d'eau | Quantité d'eau (l) |
| 1 | 250 |
| Niveau d'adou-cisseur d'eau | Quantité d'eau (l) |
| 2 | 100 |
| 3 | 62 |
| 4 | 47 |
| 5 | 25 |
| 6 | 17 |
| 7 | 10 |
| 8 | 5 |
| 9 | 3 |
| 10 | 3 |
En cas de réglage élevé de l'adoucisseur d'eau, cela peut également se produire au milieu du programme, avant le rinceage (deux fois pendant un programme). Le lancement de la régénération n'a aucun impact sur la durée du cycle, sauf s'il se produit au milieu d'un programme ou à la fin d'un programme avec une courte phase de séchage. Dans ce cas, la régénération
prolonge la durée totale d'un programme de 5 minutes.
Ensuite, le rinçage de l'adoucisseur d'eau qui dure 5 minutes peut commencer au cours du même cycle ou au début du programme suivant. Cette activité augmente la consommation d'eau totale d'un programme de 4 litres supplémentaires et la consommation énergétique totale d'un programme de 2 Wh supplémentaires. Le rinçage de l'adoucisseur se termine avec une vidange complète.
Chaque rinçage d'adoucisseur effectué (plusieurs possibles au cours du même cycle) peut prolonger la durée du programme de 5 minutes supplémentaires s'il se produit à n'importe quel point au début ou au milieu d'un programme.
Toutes les valeurs de consommation mentionnées dans cette section sont déterminées conformément aux normes en vigueur dans les conditions de laboratoire avec une durée de l'eau de 2,5 mmol/l (adoucisseur d'eau : niveau 3) conformément à la réglementation : 2019/2022. La pression et la température de l'eau ainsi que les variations de l'alimentation électrique peuvent changer.
Assurez-vous que l'appareil est en mode utilisateur.
- Appuyez sur la touche P
Le voyant ECO clignote toujours. - Les voyants restants sont éteints. L'affichage indique le réglage actuel : p. ex., 5 L = niveau 5.
- Appuyez sur P à plusieurs reprises pour modifier le réglage.
- Appuyez sur la touche marche/arrêt pour confirmer le réglage.

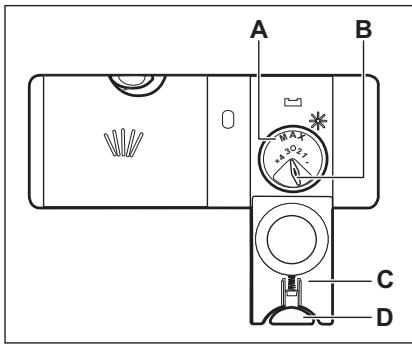

7.3 Notification réservoir de liquide de rinçage vide
Le liquide de rinçage permet à la vaisselle de sécher sans traces ni taches. Il est automatiquement émis pendant le rinçage final.
Lorsque le réservoir du liquide de rinçage est vide, le voyant du liquide de rinçage s'allume. Si les résultats de sèchage sont satisfaisants en n'utilisant que des pastilles tout en 1, vous pouvez désactiver la notification en cas de réservoir de liquide de rinçage vide. Cependant, pour des performances de séchage, utilisez toujours du liquide de rinçage.
Si vous utilisez un détergent standard ou des pastilles tout en 1 sans agent de rinçage, activez la notification pour que le voyant Remplissage du liquide de rinçage reste actif.
Assurez-vous que l'appareil est en mode utilisateur.
- Appuyez sur la touche
Le voyant 160min clignote toujours. - Les voyants restants sont éteints. L'affichage indique le réglage actuel.
- I_d = la notification du distributeur de liquide de rinçage vide est désactivée.
- I_d = la notification du distributeur de liquide de rincege vide est activée.
- Appuyez sur pour modifier le réglage.
- Appuyez sur la touche marche/arrêt pour confirmer le réglage.
7.4 Airdry
AirDry améliore le séchage tout en consommant moins d'énergie. Durant la phase de séchage, la porte s'ouvre automatiquement et reste entrouverte.
AirDry est automatiquement activée avec tous les programmes, à l'exception du programme (le cas échéant).
La durée de la phase de séchage et le moment auquel la porte est ouverte varient selon le programme et les options sélectionnées.

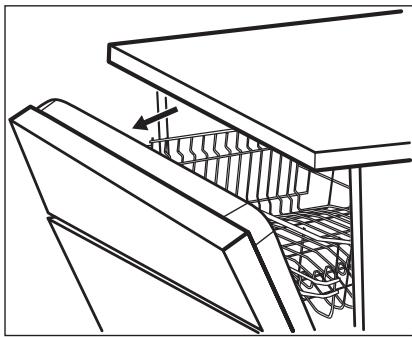

Lorsque la fonction AirDry ouvre la porte, la durée restante du programme en cours s'affiche.
Attention!
Ne tentez pas de refermer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Cela pourrait endommager l'appareil.
Si, par la suite, la porte est fermée pendant au moins 3 minutes, le programme en cours s'arrête.
Attention!
Si un enfant a accès à l'appareil, nous vous conseillons de désactiver l'option AirDry. L'ouverture automatique de la porte peut entraîner un risque.
Assurez-vous que l'appareil est en mode utilisateur.
- Appuyez sur la touche
Le voyant 90min clignote toujours. - Les voyants restants sont éteints. L'affichage indique le réglage actuel : - = AirDry est désactivée. - = AirDry est activée.
- Appuyez sur pour modifier le réglage.
- Appuyez sur la touche marche/arrêt pour confirmer le réglage.
7.5 Réinitialisation usine
La réinitialisation des paramètres d'usine restaure les paramètres d'usine par défaut. Avant la réinitialisation, assurez-vous que l'appareil est en mode utilisateur.
Maintenez la touche enfoncée pendant 5 secondes.
L'affichage s'affiche --- pendant environ 5 secondes.
L'appareil revient au mode de sélection de programme.
La réinitialisation en usine ne réinitialise pas le compteur de cycles.
7.6 Compteur de cycles
Vous pouvez afficher le nombre de cycles de lavage terminés dans le compteur de cycles.
- Appuyez sur la touche Marche/Arrêt pour activer le lave-vaissette. Assurez-vous que l'appareil est en mode sélection du programme.
- Maintenez et enfoncés pendant 5 secondes.
Les affichages indiquent uC puis le nombre de cycles.
Appuyez sur n'importe quelle touche pour quitter le compteur de cycles.
Après avoir atteint 65535, le compteur de cycles redémarre.
8. Avant la première utilisation
- Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la durée de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.
- Remplissez le réservoir de sel régissant.
- Remplissez le distributeur de liquide de rinçage.
- Ouvrez le robinet d'eau.
- Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilisez pas de produit de lavage et laissez les paniers vides.
Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.
Attention!
Utilisez uniquement du gros sel spécialement conçu pour les lave-vaisselle. Le sel fin augmente le risque de corrosion.
Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage au quotidien.
- Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le.
- Mettez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois).

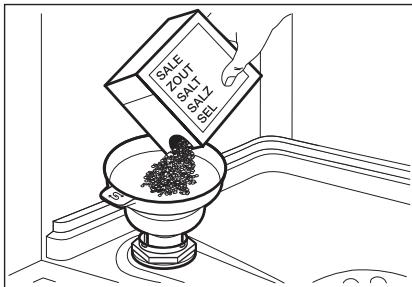

- Remplissez le réservoir avec 1 kg de sel régénérant (jusqu'à ce qu'il soit rempli).
- Secouez doucement l'entonnoir par la poignée pour faire tomber les derniers grains qu'il contient.

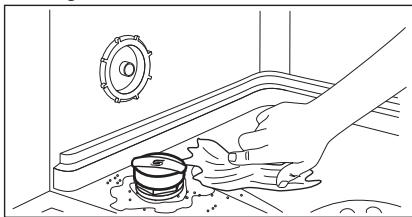

- Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régénérant.
- Tournez le couvercle du réservoir de Sel regénérant vers la droite pour le refermer.
Attention!
De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Afin d'éviter la corrosion, lancez immédiatement un programme après avoir rempli le réservoir de sel régénérant.
Attention!
Le compartiment (A) est destiné au liquide de rinçage uniquement. Ne le remplissez pas de produit de lavage.
Attention!
Utilisez uniquement des liquides de rinçage spécialement conçus pour les lave-vaiselles.
- Appuyez sur le bouton de déverrouillage (D) pour ouvrir le couvercle (C).
- Versez le liquide de rinçage dans le distributeur (A) jusqu'à ce qu'il atteigne la marque « MAX »
- Retirez le liquide de rincage à l'aide d'un chiffon absorbant pour éviter tout excès de mousse.
- Fermez le couvercle. Assurez-vous que le bouton de déverrouillage est bien en position.
Vous pouvez tourner le sélecteur de quantité délivrée (B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale).
9. Utilisation quotidienne
- Ouvrez le robinet d'eau.
- Appuyez sur la touche marche/arrêt pour allumer l'appareil.
Assurez-vous que l'appareil est en mode sélection du programme.
- Si le voyant du liquide de rincage est allumé, remplissez le distributeur de liquide de rincage.
- Chargez les paniers.
- Ajoutez le produit de lavage.
- Sélectionnez et lancez un programme adapté au type de vaisselle et au degré de salissure.
Attention!
Utilisez uniquement des produits de lavage spécialement conçus pour les lave-vaiselles.

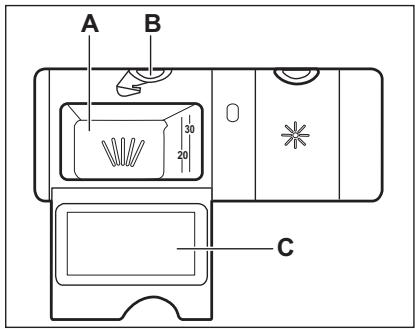

- Appuyez sur le bouton de déverrouillage (B) pour ouvrir le couvercle (C).
- Versez le produit de lavage (poudre ou pastille) dans le compartiment (A).
- Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage sur la face interieure de la porte de l'appareil.
- Fermez le couvercle. Assurez-vous que le bouton de déverrouillage est bien en position.
Pour plus d'informations sur le dosage du produit de lavage, reportez-vous aux instructions du fabricant sur l'emballage du produit. Généralement, 20 à 25 ml de produit de lavage en gel suffit pour laver de la vaisselle représentant une salissure normale.
Ne remplissez pas le compartiment (A) avec plus de 30 ml de lessive en gel.
La fonction auto off
Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il n'est pas en cours de fonctionnement.
La fonction est activée :
Lorsque le programme est terminé. Au bout de 5 minutes si le programme n'a pas démarré.
Départ d'un programme
- Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation.
- Fermez la porte de l'appareil.
- Appuyez à plusieurs reprises sur la touche P jusqu'à ce que le voyant du programme souhaité s'allume. L'affichage indique la durée du programme.
- Sélectionnez les options compatibles si besoin.
- Appuyez sur la touche pour lancer le programme.
L'indicateur correspondant à la phase en cours s'allume. La durée du programme est décomptée en minutes.
Démarrer un programme avec démarrage différé
- Sélectionner un programme.
- Appuyez sur à plusieurs reprises jusqu'à ce que le délai souhaité s'affiche (de 1 à 24 heures).
- Appuyez sur pour lancer le décompte.
Le voyant est allumé. - Le temps restant est décompté en heures. La première année est affichée en minutes.
Lorsque le décompte est terminé, le programme démarre et le voyant de la phase en cours s'allume. Le voyant ① est éteint.
Ouverture de la porte au cours du fonctionnement de l'appareil
Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.
Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry.
Ne tentez pas de refermer la porte dans les 2 minutes suivant son ouverture automatique par la fonction AirDry car vous pourriez endommager l'appareil. Si par la suite vous refermez la porte pendant au moins 3 minutes, le programme en cours se termine.
Annulation du départ différé au cours du décompte
Lorsque vous annulez le départ différé, vous devez régler de nouveau le programme et les options.
Maintenez les touches enfoncées simultanément jusqu'à ce que l'appareil se mette en mode Programmation.
Suivez les conseils ci-dessous pour garantir des résultats de lavage et de séchage optimaux au quotidien et pour protéger l'environnement.
- Laver les plats au lave-vaiselle comme indiqué dans la notice d'utilisation permet généralement de consommer moins d'eau et d'énergie par rapport au lavage des plats à la main.
- Chargez le lave-vaiselle à sa capacité maximale pour économiser l'eau et l'énergie. Pour obtenir les valeursurs résultats de nettoyage, disposez les articles dans les paniers comme indiqué dans la notice d'utilisation et ne surchargez pas les paniers.
- Ne rincez pas vos plats à la main au préalable. Cela augmente la consommation d'eau et d'énergie. Si nécessaire, sélectionnez un programme avec une phase de prélavage.
- Enlevez les plus gros résidus d'aliments des plats et videz les
Annulation du programme
Maintenez les touches PROGRAMMATION et ENFONCÉES simultanément jusqu'à ce que l'appareil se mette en mode Programmation.
Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.
Fin du programme
Lorsque le programme est terminé, la Auto Off fonction éteint automatiquement l'appareil.
Toutes les touches sont désactivées à l'exception de la touche marche/arrêt.
Fermez l'arrivée d'eau.
Tasses et les verres avant de les mettre dans l'appareil.
- Faites tremper ou récurez légèrement la vaisselle contenant des aliments très gras avant de la placer dans l'appareil.
- Vérifiez que les plats ne se touchent pas dans les paniers ou ne se recouvrent pas les uns les autres. L'eau peut ainsi atteindre toute la vaisselle et la laver parfaitement.
- Vous pouvez utiliser du détergent, du liquide de rincage et du sel régénérant séparément, ou des pastilles tout en 1. Suivez les instructions inscrites sur l'emballage.
- Sélectionnez un programme en fonction du type de charge et du degré de saleté. ECO assure l'utilisation la plus efficace de la
- Remplissez le réservoir de sel régulièrement dès que nécessaire.
- Utilisez le dosage recommandé de détergent et de liquide de rinçage.
Assurez-vous que le niveau réglé pour l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. - Suivez les instructions du chapitre « Entretien et nettoyage »
10.2 Utilisation de sel régénérant, de liquide de rincage et de produit de lavage
Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil. - Dans les régions où l'eau est dure ou très dure, nous recommandons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rinçage et de sel régénérant pour des résultats de lavage et de séchage optimaux. - Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidues de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs. Utilisez toujours la quantité ajustée de détergent. Un dosage insuffisant de détergent peut entraîner de mauvais résultats de nettoyage et la formation d'une pellicule ou de taches d'eau dure sur les articles. Utiliser trop de détergent avec une eau douce ou adoucie entraîne la présence de résidus de détergent sur les plats. Ajustez la quantité de détergent en fonction de la dureté de l'eau. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage. Utilisez toujours la quantité ajustée de liquide de rinçage. Un dosage insuffisant du liquide de rinçage diminue les résultats de séchage. Utiliser trop de liquide de rinçage entraîne la formation de couches bleutées sur les articles. Assurez-vous que le niveau d'adoucisseur d'eau est correct. Si le niveau est trop élevé, la quantité
augmentation de sel régénérant dans l'eau peut entraîner la formation de rouille sur les couverts.
10.3 Que faire si vous ne pouvez plus utiliser de pastilles tout en 1
Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rincage séparément, suivez les étapes suivantes :
- Réglez l'adoucisseur d'eau sur le niveau maximal.
- Assurez-vous que le réservoir de sel régénérateur et le distributeur de liquide de rinceage sont pleins.
- Lancez le programme le plus court avec une phase de rinçage. N'ajoutez pas de produit de lavage et ne chargez pas les paniers.
- Lorsque le programme est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région.
- Ajustez la quantité de liquide de rincage libérée.
- Activez la notification du distributeur de liquide de rinçage vide.
10.4 Chargement des paniers
Utilisez toujours l'espace complet des paniers. - N'utilisez l'appareil que pour laver des articles adaptés au lave-vaisselle. - Ne lavez pas dans l'appareil des articles fabriqués en bois, corne, aluminium, étain et cuivre car ils pourraient se fissurer, se déformer, être décolorés ou piqués. - Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage). - Chargez les articles creux (tasses, verres et casserole) en les retournant. Assurez-vous que les objets en verre ne se touchent pas. - Placez les articles légers dans le panier supérieur. Veillez à ce que les articles ne puissent pas bouger. - Placez les couverts et les petits articles dans le tiroir à couverts.
- Déplacez le panier supérieur vers le haut à l'aide des poignées pour pouvoir placer les grands récipients dans le panier inférieur. Assurez-vous que le bras d'aspersion tourne librement avant de lancer un programme.
10.5 Avant de lancer un programme
Avant de lancer le programme sélectionné, assurez-vous que :
- Les filtres sont propres et correctement installés. Le bouchon du réservoir de sel régénérant est serré.
- Les bras d'aspersion ne sont pas obstrués. Il y a assez de sel régénérant et de liquide de rincage (sauf si vous utilisez des pastilles tout-en-un).
La vaisselle est bien positionnée dans les paniers. Le programme est adapté au type de vaisselle et au degré de salissure. - La bonne quantité de détergent est utilisée.
10.6 Déchargement des paniers
- Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.
- Commencez par décharger le panier inférieur, puis le panier supérieur.
Une fois le programme terminé, il peut rester de l'eau sur les surfaces intérieures de l'appareil.
Avertissement!
Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le de l'alimentation électrique.
Des filtres sales et des bras d'aspersion obstrués diminuent la qualité des résultats de lavage. Contrôlez-les régulièrement et, si nécessaire, nettoyez-les.
11.1 Nettoyage interne
- Nettoyez l'intérieur de l'appareil avec un chiffon doux et humide.
- N'utilisez pas de produits abrasifs, de tampons à recycler, d'outils tranchants, de produits chimiques agressifs, deponge métalliques, ni de solvants.
- Essuyez la porte, y compris le joint en caoutchouc, une fois par semaine. Pour maintenir des performances optimales, utilisez un produit de nettoyage conçu pour les lave-vaisselle, au moins une fois tous les deux mois. Respectez
scrupuleusement les instructions figurant sur l'emballage du produit.
Utilisez le programme de nettoyage automatique pour des résultats de nettoyage optimaux. Utiliser régulièrement des programmes de courte durée peut provoquer une accumulation de GRAISSÉ et de tartre à l'intérieur de l'appareil. Pour éviter cela, lancez un programme long au moins 2 fois par mois.
11.2 Élimination de corps étrangers
Vérifiez les filtres et le collecteur d'eau après chaque utilisation du lave-vaisselle. Les corps étrangers (par exemple les morceaux de verre, de plastique, les os ou les cure-dents, etc.) réduisent les performances de nettoyage et peuvent endommager la pompe de vidange.
Attention!
Si vous ne pouvez pas reféter les corps étrangers, contactez un service après-vente/agréé.
- Démontez le système de filtres comme indiqué dans ce chapitre.
- Retirez manuellement tout corps étranger.
- Remontez les filtres comme indiqué dans ce chapitre.
11.3 Nettoyage extérieur
Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.
11.4 Nettoyage des filtres

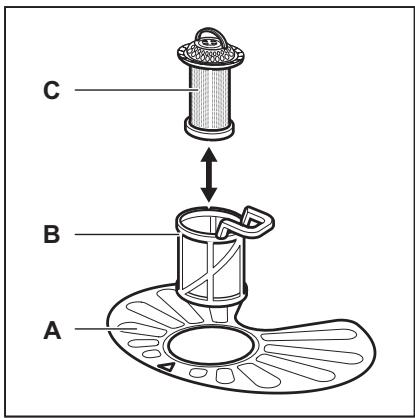

Le système de filtres est composé de 3 parties.

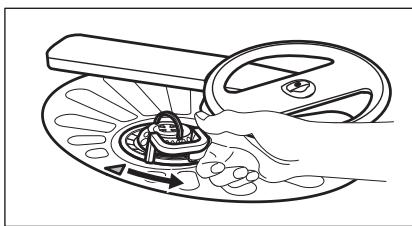

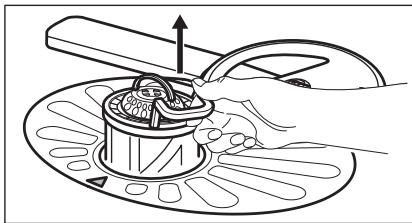

- Tournez le filtre (B) vers la gauche et sortez-le.
- Retirez le filtré (C) du filtré (B).

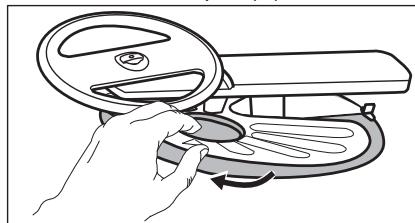

- Retirez le filtre plat (A).

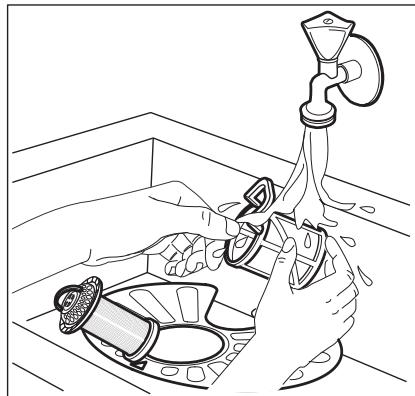

- Lavez les filtres.
- Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.

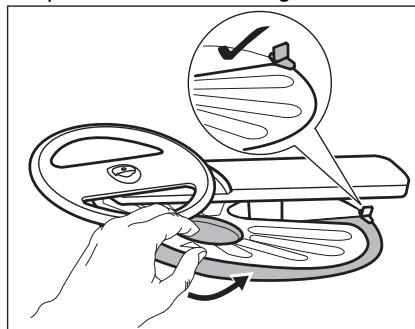

- Réinstallez le filtre plat (A). Assurez-vous qu'il soit correctement positionné entre les 2 guides.
- Remontez les filtres (B) et (C).

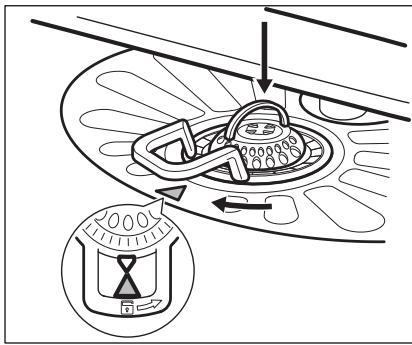

- Remettez le filtre (B) dans le filtre plat (A). Tournez-le vers la droite jusqu'à la butée.
Attention!
Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.
11.5 Nettoyage du bras d'aspersion inférieur
Nous vous conseillons de nettoyer régulièrement le bras d'aspersion inférieur afin d'éviter que ses orifices ne se bouchent.
Quand les orifices sont bouchés, les résultats de lavage peuvent être insatisfaisants.

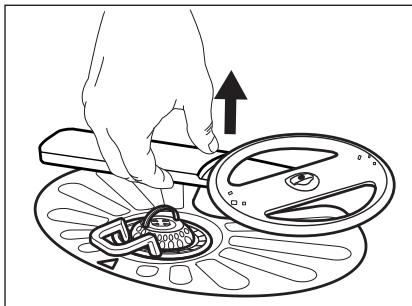

- Pour retirer le bras d'aspersion inférieur, tirez-le vers le haut.

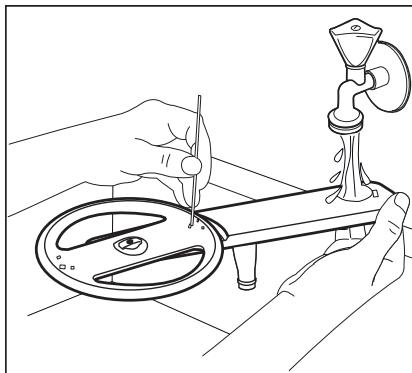

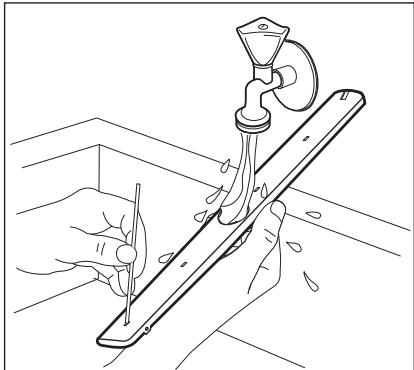

- Lavez le bras d'aspersion sous l'eau courante. Utilisez un outil pointu comme un cure-dent pour extraire toutes les particules de saleté incrustées dans les orifices.

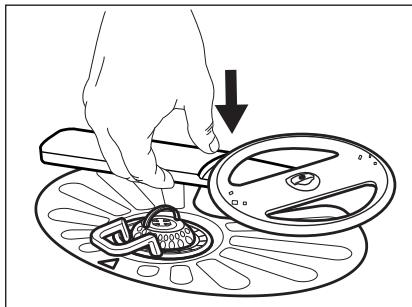

- Pour réinstaller le bras d'aspersion, enfoncez-le vers le bas.
11.6 Nettoyage du bras d'aspersion supérieur
Ne retirez pas le bras d'aspersion. Si les orifices du bras d'aspersion sont obstrués, éliminez les résidus de salissure avec un objet fin et pointu, par ex. un cure-dent.
11.7 Nettoyage du bras d'aspersion du plafond
Nous vous conseillons de nettoyer régulièrement le bras d'aspersion du plafond afin d'éviter que ses orifices ne se bouchent. Si les orifices sont bouchés, les résultats de lavage peuvent ne pas être satisfaisants.
Le bras d'aspersion au plafond se trouve sur le plafond de l'appareil. Le bras d'aspersion (C) se trouve dans le tuyau d'alimentation (A) avec la fixation (B).

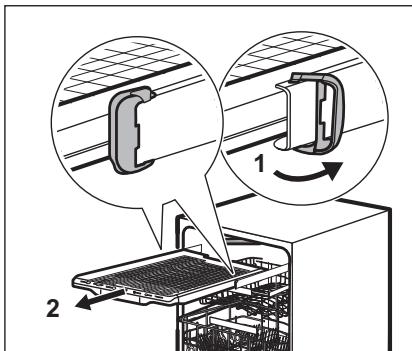

- Libérez les butées sur les côtés des rails coulissants du bac à couverts, et sortez le bac.
- Déplacez le panier supérieur vers le niveau inférieur pour atteindre le bras d'aspersion plus facilement.

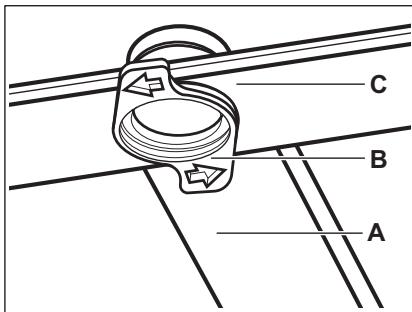

- Pour détacher le bras d'aspersion (C) du tuyau d'alimentation (A), tournez la fixation (B) vers la gauche et tirez le bras d'aspersion vers le bas.
Avertissement!
Une mauvaise réparation de l'appareil peut entraîner un danger pour la sécurité de l'utilisateur. Toute réparation doit être effectuée par du personnel qualifié.
La plupart des problèmes peuvent être résolus sans avoir recours au service après-vente agréé.
- Nettoyez le bras d'aspersion à l'eau courante. Utilisez un outil pointu comme un cure-dent pour extraire toutes les particules de saleté incrustées dans les orifices. Faites couler de l'eau dans les orifices pour éliminer les particules de saleté se trouvant à l'intérieur.
- Pour réinstaller le bras d'aspersion (C), insérez la fixation (B) dans le bras d'aspersion et insérez-le dans le tuyau d'alimentation (A) en le tournant vers la droite. Assurez-vous que la fixation se verrouille correctement dans la bonne position.
- Réinstallez le bac à couverts sur les rails coulissants et rattachez les butées.
Reportez-vous au tableau ci-dessous pour obtenir plus d'informations sur les problèmes possibles.
Pour certaines anomalies, l'écran affiche un code d'alarme.
| Problème et code d'alarme | Cause et solution possibles |
| Vous ne pouvez pas mettre en fonctionnement l'appareil. | Assurez-vous que la fiche du cable d'alimentation est bien connectée dans la prise de courant.Assurez-vous qu'aucun fusible n'a disjoncté dans la boîte à fusibles. |
| Le programme ne démarpe pas. | Assurez-vous que la porte de l'appareil est fermée.Appuyez sur la touche Départ.Si vous avez sélectionné Démarrage retardé, annu-lez-le ou attendez la fin du décompte.L'appareil recharge la résine à l'intérieur de l'adou-cisseur d'eau. La durée de la procédure est d'environ 5 minutes. |
| L'appareil ne se remplit pas d'eau.L'affichage indique i10 ou i11. | Assurez-vous que l'accidée d'eau est ouverte.Assurez-vous que la pression de l'alimentation d'eau est suffisante. Pour cela, contactez les autorités lo-cales en charge de l'eau.Assurez-vous que l'accidée d'eau n'est pas bouchée.Assurez-vous que le filtre du tuyau d'accidée d'eau n'est pas bouché.Assurez-vous que le tuyau de raccordement ne pré-sente pas de pris ni de coudes. |
| L'appareil ne vidange pas l'eau.L'affichage indique i20. | Assurez-vous que le siphon n'est pas bouché.Assurez-vous que le système de filtre intéérieur n'est pas bouché.Assurez-vous que le tuyau de vidange n'est pas tor-du ni plié. |
| Le dispositif anti-inonda-tion est activé.L'affichage indique i30. | Fermez l'accidée d'eau.Vérifiez que l'appareil est correctement installé.Assurez-vous que les paniers sont charges comme indiqué dans le manuel d'utilisation. |
| Dysfonctionnement du capteur de détention du ni-veau d'eau.L'affichage indique i41 - i44. | Assurez-vous que les filtres sont propres.Mettez à l'accut l'appareil et mettez-le de nouveau en fonctionnement. |
| Dysfonctionnement de la pompé de lavage ou de la pompé de vidange.L'affichage indique i51 - i59 ou i5A - i5F. | Mettez à l'accut l'appareil et mettez-le de nouveau en fonctionnement. |
| La température de l'eau à l'intérieur de l'appareil est trop élevé ou un dysfon-tionnement du capteur de température s'est produit.L'affichage indique i61 ou i69. | Assurez-vous que la température de l'eau de l'arri-vée ne dépasse pas 60 °C.Mettez à l'accut l'appareil et mettez-le de nouveau en fonctionnement. |
| Dysfonctionnement technique de l'appareil. L'affichage indique iC0 ou iC3. | Mettez à l'arrêt l'appareil et mettez-le de nouveau en fonctionnement. |
| Le niveau d'eau à l'intérieur de l'appareil est trop élevé. L'affichage indique iF1. | Mettez à l'arrêt l'appareil et mettez-le de nouveau en fonctionnement. Assurez-vous que les filtres sont propres. Assurez-vous que le tuyau de sortie est installé à laonne hauteur au-dessus du sol. Reportez-vous aux instructions d'installation. |
| L'appareil s'arrête et dé-marre plusieurs fois pendant son fonctionnement. | Cela est normal. Cela vous garantit des résultats de lavage optimaux et des économies d'énergie. |
| Le programme dure trop longtemps. | Si vous avez sélectionné le démarriage retardé, an-nulez-le ou attendez la fin du décompte. |
| La durée du programme affichée est différente de la durée du tableau des valeurs de consommation. | La durée des programmes peut changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaiselle chargée, du degré de salissure, ainsi que des options sélectionnées. |
| Le temps restant sur l'aff-charge augmente et passepresque instantanément à la fin du programme. | Ce n'est pas un début. L'appareil fonctionne correctement. |
| Petite fuite de la portedel'appareil. | L'appareil n'est pas d'aplomb. Desserrez ou serrez les pieds réglables (si disponibles). La porte de l'appareil n'est pas centrée sur la cuve. Réglez le pied arrrière (si disponible). |
| La porte de l'appareil est difficile à fermer. | L'appareil n'est pas d'aplomb. Desserrez ou serrez les pieds réglables (si disponibles). De la vaiselle dépasse des paniers. |
| La porte de l'appareil s'ou-vrependant le cycle de la-vage. | La fonction AirDry est activée. Vous pouze désacti-verbale la fonction. Consultez « Réglages » |
| Cliqueis ou bruits de bat-temment à l'intérieur de l'appareil. | La vaiselle n'est pas correctement rangée dans les paniers. Reportez-vous à la notice de chargement du panier. Assurez-vous que les bras d'aspersion peuvent tour-ner librement. |
| L'appareil déclenché delasjoncteur. | L'intensité est insuffisante pour alimenter simultané-ment tous les appareils en cours d'utilisation. Vérifiez l'intensité de la prise et la capacité du cable ou met-tez à l'arrêt l'un des appareils en cours d'utilisation. Défaut électrique interne de l'appareil. Contactez un service après-vente agréé. |
Reportez-vous aux chapitres « Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.
Après avoir vérifié l'appareil, mettez à l'arrêt l'appareil et mettez-le de nouveau en fonctionnement. Si le problème persiste, contactez un service après-vente agréé.
Pour les codes d'alarme non décrits dans le tableau, contactez un service après-vente agréé.
Avertissement!
Nous vous conseillons de ne pas utiliser l'appareil tant que le problème n'a pas été entièrement résolu. Débranchez l'appareil et ne le rebranchez pas tant que vous n'êtes pas certain qu'il fonctionne correctement.
12.1 Les résultats obtenus en matière de lavage et de séchage de la vaisselle sont insuffisants
| Problème | Cause et solution possibles |
| Résultats de lavage insatis-faisants. | • Reportez-vous aux chapitres « Utilisation quotidiennè », « Conseils » et au document de charge-ment du panier.• Utilisez un programme de lavage plus intense.• Activez l'option ExtraPower pour améliorer les ré-sultats de lavage du programme sélectionné.• Nettoyez les orifices des bras de lavage et le filtré.Reportez-vous au chapitre « Entretien et nettoya-ge » . |
| Résultats de séchage mé-diocres. | • La vaiselle est restée trop longtemps à l'intérieur de l'appareil, porte fermée. Activez l'option AirDry pour régler l'ouverture automatique de la porte et améliorer les performances de séchage.II n'y a pas de liquide de rincege ou le dosage du liquide de rincege n'est pas suffisant. Remplissez le distributeur de liquide de rincege ou réglez le dosage de liquide de rincege sur un niveau plus éle-vé.La qualité du liquide de rincege peut être la cause.• Utilisez toujours du liquide de rincege, même avec des pastilles tout en 1.Les articles en plastique peuvent avoir besoin d'être séchés à l'aide d'une serviette.Le programme ne possède pas de phase de sé-chage.Reportez-vous au chapitre « Présentationdes programmes » . |
| Les verres et la vaiselle représentent des rayures blan-châtres ou des couches bleuâtres. | • Le niveau de liquide de rincege libérée est trop haut. Réduisez le dosage du liquide de rincege.La quantité de produit de lavage est excessive. |
| Il y a des taches et des tra-ces d'eau sèche sur les ver-res et la vaiselle. | La quantité de liquide de rincegage libérée n'est pas suffisante. Augmentez le dosage du liquide de rince-gage.La qualité du liquide de rincegage peut être la cause. |
| L'intérieur de l'appareil est humide. | Ce n'est pas un défaut de l'appareil. De l'humidité se condense sur les parois de l'appareil. |
| Mousse inhabituelle en cours de lavage. | Utilisez uniquement des produits de lavage spécia-lement conçus pour les lave-vaiselle UTILisez un produit de lavage d'un autre fabricant.Ne pré-rincez pas les plats sous l'eau courante. |
| Traces de rouille sur les couverts. | Il y a trop de sel dans l'eau utilisée pour le lavage.Reportez-vous au chapitre « Adoucisseur d'eau »Des couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer des couverts en argent et en acier inoxydable les uns à côté des autres. |
| Il y a des résidues de détergent dans le distributeur de produit de lavage à la fin du programme. | La pastille de détergent est restée coincée dans le distributeur et n'a donc pas été entièrement élimi-née par l'eau.L'eau ne peut pas laver le produit de lavage du distributeur.Assurez-vous que les bras d'aspersion ne sont pas bloqués ou obstrués.Assurez-vous que les articles dans les paniers n'entravent pas l'ouverture du couvercle du distributeur de produit de lavage. |
| Odeurs à l'intérieur de l'ap-pareil. | Reportez-vous au chapitre « Nettoyage inter-ieur »Démarrez le programme avec un agent détar-trant ou un produit de nettoyage conçu pour les la-ve-vaiselle. |
| Dépôts calcaires sur la vais-selle, dans la cuve et sur la partie intérieure de la porte. | Le niveau de sel régénérant est bas, vérifie levoyant de replissage.Le bouchon du réservoir de sel régénérant est des-serré.L'eau de votre arrivée est dure.Reportez-vous au chapitre « Adoucisseur d'eau »Utilisez du sel régénérant et sélectionner la régé-nération de l'eau même si vous utilisez des pastils tout-en-un.Reportez-vous au chapitre « Adou-cisseur d'eau »Démarrez le programme avec un détartrant conçu pour les lave-vaiselle.Si des dépôts de tartre persistent, nettoyez l'appa-reil avec les détergents adaptés.Testez différents produits de lavage.Contactez le fabricant du produit de lavage. |
| Vaisseletternie, décolorée ou ébréchée. | Assurez-vous que seuils des articles lavables au la-ve-vaisse sont lavés dans l'appareil.Chargez et déchargez le panier avec précautions.Reportez-vous au document de chargement du pa-nier.Placez les articles délicats dans le panier supéri-eur.Activez l'options GlassCare pour garantir unsoon spécial aux verres et à la vaisseledélicate. |
Reportez-vous aux chapitres
« Avant la première utilisation », « Utilisation quotidienne » ou
Conseils pour connaître les autres causes probables.
13. Caractéristiques techniques
| Dimensions | Largeur / hauteur / profon-deur (mm) | 598 / 850 / 622 |
| Branchement électrique 1) | Tension (V) | 220 - 240 |
| Fréquence (Hz) | 50 |
| Pression de l'arrivée d'eau | Min. / max. bar (MPa) | 0.5 (0.05) / 10 (1.0) |
| Arrivée d'eau | Eau froide ou eau chaude 2) | min. 5 -max. 60 °C |
| Capacité | Configurations du nombre de couverts | 14 |
1) Reportez-vous à la plaque signalétique pour d'autres valeurs. 2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exemple des panneaux solaires), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.
13.1 Lien vers la base de données EPREL de l'ue
Le code QR présent sur l'étiquette énergétique fournie avec l'appareil contient un lien Web permettant d'enregistrer cet appareil dans la base de données EPREL de l'UE. Conserve l'étiquette énergétique à titre de référence avec le manuel d'utilisation et tous les autres documents fournis avec cet appareil.
Il est possible de trouver des informations relatives aux performances
du produit dans la base de données EPREL de l'EU grâce au lien https://eprel.ec.europa.eu avec le nom du modèle et le numéro de produit se trouvant sur la plaque signalétique de l'appareil. Reportez-vous au chapitre « Description du produit »
Pour des informations plus détaillées sur l'étiquette énergétique, consultez le site www.theenergylabel.eu.
14. En matière de protection de l'environnement
Recyclez les matériaux portant le
symbole . Déposez les emballages dans les conteneurs prévus à cet effet.
Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
Cet appareil, ses accessoires et cordons se recyclent
Points de collecte sur www.quafilreedechets.fr Privilégiez la réparation ou le don de chaque appareil !
C E
