ICBB5152-20 - Réfrigérateur encastrable LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur encastrable avec compartiment congélateur
Marque	Liebherr
Modèle	ICBB5152-20
Classe climatique	SN à T (10 °C à 43 °C)
Température réfrigérateur	3 °C à 9 °C
Température BioFresh	0 °C à 3 °C
Température congélateur	-26 °C à -15 °C
Capacité de congélation max	Voir plaque signalétique (kg/24h)
Fonctions spéciales	SuperCool, SuperFrost, PartyMode, HolidayMode, EnergySaver, HydroBreeze, IceMaker, Max Ice, SabbathMode
Éclairage intérieur	LED, classe d’efficacité énergétique F
Équipement	InfinitySpring (distributeur d’eau), VarioSafe, tiroirs, tablettes divisibles, balconnets variables
Largeur (approx.)	550 mm
Hauteur (approx.)	1770 mm
Profondeur (approx.)	550 mm
Réfrigérant	R600a (écologique, inflammable)
Filtre à charbon actif FreshAir	Oui, remplacement tous les 6 mois
Filtre à eau	Oui, remplacement tous les 6 mois
Connectivité	Wi-Fi via SmartDevice box (optionnel)
Sécurité	Verrouillage d’entrée, alarme de porte, alarme de température, SabbathMode
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel

FOIRE AUX QUESTIONS - ICBB5152-20 LIEBHERR

Comment régler la température du réfrigérateur ?

Faites glisser le doigt vers la gauche sur l'écran jusqu'à afficher la fonction de température. Confirmez par un clic, puis sélectionnez la valeur souhaitée en balayant l'écran. Confirmez la valeur par un clic bref.

Que faire si l'appareil ne refroidit pas assez ?

Vérifiez que la porte est bien fermée, que les fentes d'aération ne sont pas obstruées, et que la température ambiante est dans les limites de la classe climatique. Si le problème persiste, contactez le service après-vente.

Comment activer le mode SuperCool ?

Faites glisser le doigt vers la gauche jusqu'à afficher le symbole SuperCool, puis confirmez par un clic bref. La fonction se désactive automatiquement. Elle permet de refroidir rapidement de grandes quantités d'aliments.

Comment nettoyer l'intérieur de l'appareil ?

Avant le nettoyage, videz l'appareil et débranchez-le. Utilisez un chiffon doux, de l'eau tiède et un peu de liquide vaisselle. N'utilisez pas de produits abrasifs ou contenant du chlore. Séchez soigneusement après nettoyage.

Que signifie l'alarme de porte ?

L'alarme de porte retentit si la porte reste ouverte trop longtemps. Vous pouvez régler la durée avant déclenchement dans les réglages. Pour couper l'alarme, confirmez le message ou fermez la porte.

Comment changer le filtre à eau ?

Sortez le tiroir inférieur du compartiment réfrigérateur. Tournez le filtre à eau vers la gauche jusqu'à la butée et retirez-le. Insérez le nouveau filtre en le tournant d'un quart de tour vers la droite. Changez-le tous les 6 mois.

Comment utiliser le mode Holiday ?

Videz le compartiment réfrigérateur. Activez le HolidayMode en faisant glisser le doigt sur l'écran jusqu'à l'icône correspondante et confirmez. La température du réfrigérateur passe à 15 °C, ce qui réduit la consommation d'énergie en cas d'absence prolongée.

Que faire en cas de panne de courant ?

Laissez la porte fermée pour maintenir la température. Si la panne se prolonge, placez des accumulateurs de froid sur les aliments. Ne recongelez pas des aliments décongelés. Après le retour du courant, vérifiez la qualité des aliments.

Comment dégivrer le congélateur ?

Un jour avant, activez SuperFrost. Éteignez l'appareil, débranchez-le. Placez une marmite d'eau chaude (pas bouillante) sur une tablette. Laissez la porte ouverte. Retirez les morceaux de glace qui se détachent. N'utilisez pas d'objets tranchants. Nettoyez ensuite l'appareil.

Comment activer le verrouillage d'entrée ?

Faites glisser le doigt vers la gauche jusqu'aux réglages, sélectionnez le verrouillage d'entrée, puis appuyez longuement (3 secondes) pour l'activer. Cette fonction empêche toute modification accidentelle des réglages.

MODE D'EMPLOI ICBB5152-20 LIEBHERR

Notice d'utilisation

1 Vue d'ensemble de l'appareil. 3

1.1 Articles fournis 3

1.2 Aperçu de l'appareil et de l'équipement 3

1.3 Domaine d'application de l'appareil 4

1.4 Conformité 4

1.5 Base de données EPREL 4

2 Consignes de sécurité générales 4

3 Mise en service. 6

3.1 Allumer l'appareil 6

3.2 Insérer l'équipement 6

4 Gestion des aliments 6

4.1 Ranger les aliments 6

4.2 Stockage d'aliments dans le réfrigérateur et règles

d'hygiène alimentaire 7

4.3 Durées de stockage 7

5 Économiser de l'énergie 8

6 Utilisation 9

6.1 Éléments de commande et d'affichage 9

Écran Status. 9

Navigation. 9

Symboles d'affichage 9

6.2 Logique d'utilisation 9

Activer/désactiver la fonction. 9

Sélectionner une valeur de fonction. 9

Activer/désactiver le réglage............10

Choisir la valeur de réglage 10

Ouvrir le menu Client. 10

6.3 Fonctions 11

Température 11

SuperCool. 11

SuperFrost. 11

PartyMode. 11

Holiday Mode. 11

EnergySaver. 12

HydroBreeze 12

Ice Maker / Max Ice. 12

6.4 Réglages 12

Langue 12

Établir la connexion WLAN. 12

Verrouillage d'entrée. 13

Luminosité de l'écran. 13

Alarme de porte. 13

Info. 13

Sabbath Mode. 14

Cleaning Mode* 14

TubeClean. 14

Glacons. 14

BioFresh B-Value. 14

D-Value. 15

Rappel. 15

Réinitialiser. 15

Arrêter l'appareil. 15

6.5 Messages d'erreur 15 6.5.1 Avertissements 15 6.5.2 Messages 16 6.5.3 DemoMode 16

7 Équipement 16 7.1 Balconnet de porte 16 7.2 Tablettes de rangement 17 7.3 Tablette de rangement divisible 17 7.4 VarioSafe 18 7.5 InfinitySpring 18 7.6 Emplacement pour plaque de cuisson 18 7.7 Balconnet à bouteilles variable 19 7.8 Tiroirs 19 7.9 Couvercle du compartiment Fruit & Vegetable 21 7.10 Régulation de l'humidité 21 7.11 HydroBreeze 22 7.12 IceMaker 22 7.13 VarioSpace 22 7.14 Accessoires 23

8 Entretien 24 8.1 Filtre à charbon actif FreshAir 24 8.2 Réservoir d'eau 25 8.3 Filtre à eau 25 8.4 Dégivrer l'appareil 26 8.5 Nettoyer l'appareil 26

9 Aide clients. 27 9.1 Données techniques 27 9.2 Bruits de fonctionnement 28 9.3 Problème technique 28 9.4 Service clients 30 9.5 Plaque signalétique 30

10 Mettre hors service. 31 11 Élimination 31 11.1 Préparer l'appareil pour l'élimination 31 11.2 Éliminer l'appareil dans le respect de l'environnement 31

Le fabricant travaille sans cesse au perfectionnement de tous les modèles de ses produits. Nous comptons donc sur votre compréhension concernant des modifications éventuelles de forme, d'équipement et de technologie.

Symbole

Explication

Lire le manuel d'utilisation

Pour découvrir tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes figurant dans le présent manuel.

Cette notice d'utilisation concerne :

Symbole	Explication
	Manuel d'utilisation complet disponible sur Internet Vous trouvez le manuel d'utilisation détaillé sur Internet en scannant le code QR figurant sur la première de couverture du manuel d'utilisation ou en saississant le numéro de service sur home.liebherr.com/fridge-manuals. Vous trouvez le numéro de service sur la plaque signalétique : FIG. Représentation à titre d'exemple
	Vérifier l'état de l'appareil Vérifier l'absence d'avaries de transport sur toutes les pieces. En cas de réclamation, adressez-vous au revendeur ou au service client.
*	Divergences Le manuel d'utilisation est valable pour plusieurs modèles. Des divergences sont donc possibles. Les paragraphs concernant uniquement un certain type d'appareils sont indiqués par un astérisque (*) .
	Instructions et résultats Les instructions sont indiquées par ▷. Les résultats sont indiqués par ▷.
	Vidéos Les vidés des apparêls sont disponibles sur la chaîne YouTube de Liebherr-Hausgeräte.

Si la désignation de votre appareil comporte un N, il s'agit d'un appareil NoFrost.*

1.1 Articles fournis

Vérifier l'absence d'a varies de transport sur toutes les pièces. En cas de réclamation, adressez-vous au revendeur ou au service clients (voir 9.4 Service clients).

La livraison est composée des pièces suivantes :

• Appareil intégré
• Équipement (en fonction du modèle)
• Matériel de montage (en fonction du modèle)
• « Quick Start Guide »
• Guide d'installation
• Brochure SAV

1.2 Aperçu de l'appareil et de l'équipement

Fig. 1 Exemple de représentation

Plage de température

(A) Compartiment réfrigérateur (C) Partie congélateur (B) BioFresh (D) Zone la plus froide

Équipement

(1) Commandes

(2) Ventilateur avec filtre à charbon actif FreshAir

Orifice d'évacuation

(3) Paroi arrêt en acier inoxydable

Tablette de rangement divisible

Tiroir de congélation

Tablette de rangement

(16) IceMaker*

InfinitySpring

(17) VarioSpace

(7) VarioSafe*

Tablette de congélation*

Emplacement pour plaque de cuisson

Plaque signalétique

Balconnet à bouteilles variable

(20) Balconnet de porte

HydroBreeze*

Porte-bouteilles

À la livraison, les tablettes, les tiroirs ou les paniers sont disposés de façon à garantir une efficacité énergétique optimale. Les changements de disposition des possibilités de rangement, par exemple des tablettes dans la partie réfrigérateur, n'ont aucune influence sur la consommation d'énergie.

Utilisation conforme

L'appareil est exclusivement destiné au rafraîchissement de denrées alimentaires dans un environnement domestique ou similaire. En font partie, par exemple, l'utilisation

• dans des cuisines domestiques, des chambres d'hôtes,
• par des clients dans des maisons de campagne, des hôtels, des motels et autres structures d'accueil,
• dans la restauration et les services similaires dans le commerce de gros.

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs médicaux 2007/47/CE - Utilisation dans des zones à risque d'explosion

Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.

Remarque

Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.

Classe climatique	pour des températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.4 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. Une fois installé, l'appareil est conforme aux règlements de sécurité et directives en vigueur 2014/35/UE, 2014/30/UE, 2009/125/CE, 2011/65/UE, 2010/30/UE et 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est disponible sur le site Internet suivant: www.Liebherr.com

Le compartiment BioFresh répond aux exigences pour complément de stockage à froid imposées par la norme DIN EN 62552:2020.

1.5 Base de données EPREL

À partir du 1er mars 2021, les informations relatives au label énergétique et aux exigences d'écoconception seront disponibles dans la base de données européennes sur l'étiquetage énergétique (EPREL). La base de données est accessible via le lien https://eprel.ec.europa.eu/. Vous serez invité à introduire le nom du modèle. Le nom du modèle figure sur la plaque signalétique.

2 Consignes de sécurité générales

Conserver soigneusement cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Si vous cédez l'appareil à un tiers, veuillez également remettre cette notice d'utilisation au nouvel acquéreur.

Pour garantir une utilisation conforme et sûre de l'appareil, lisez attentivement cette notice d'utilisation avant toute utilisation. Respectez toujours les instructions ainsi que les consignes de sécurité et d'avertissement qui figurent dans la notice. Celles-ci jouent un rôle essentiel pour une installation et une exploitation sûres et sans heurs de l'appareil.

Dangers pour l'utilisateur :

• Cet appareil peut être utilisé par des enfants ainsi que par des personnes souffrant d'un handicap physique ou mental, d'une déficience sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet appare ent. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien normal ne doivent pas être effectués par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l'appareil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil s'ils ne sont pas sous surveillance constante.
• La prise de courant doit être facilement accessible afin que l'appareil puisse être

déconnecté du secteur rapidement en cas d'urgence. Elle doit se trouver en dehors de la zone postérieure de l'appareil.

• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
• Les réparations et interventions sur l'appareil doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
• Installer, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Uniquement exploiter l'appareil à l'état monté.
• Le fabricant décline toute responsabilité pour les dégâts survenus suite à un raccord incorrect de l'alimentation fixe en eau.

Risque d'incendie:

• Le réfrigérant (données sur la plaque signalétique) est écologique mais inflammable. Le réfrigérant qui fuie peut s'enflammer.
• N'endommagez pas les conduites du circuit frigorifique.
• Éviter de manipuler des sources d'inflammation à l'intérieur de l'appareil.
• N'utilisez pas d'instruments électriques à l'intérieur de l'appareil (ex. : nettoyeur vapeur, radiateur, appareils à glace, etc.).
• En cas de fuite de réfrigerant : Éloigner toute flamme vive ou source d'ignition à proximité de la fuite. Aérer convenablement la pièce. En informer le S. A. V.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évitemment échappé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risques de gelures, d'engourdissement et de douleurs :

• Éviter tout contact permanent de la peau avec des surfaces froides ou des alimentés réfrigérés/congelés ou prendre des mesures de protection, comme le port de gants.

Risques de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Risque dépressément :

• Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

Symboles sur l'appareil :

Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.

Le symbole se trouve sur le compresseur et indique le danger lié à la présence de substances inflammables. Ne pas enlever l'autocollant.

Cet autocollant ou un autocollant similaire peut se trouver au dos de l'appareil. Il concerne les panneaux revêtus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet avertissement est important lors du recyclage. Ne pas enlever l'autocollant.

Respectez les consignes d'avertissement et les autres consignes spécifiques des autres chapitres :

!	DANGER	indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	ATTENTION	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entraîner des dommages matériels si elle n'est pas évitée.
	Remarque	indique des remarques et conseils utiles.

3.1 Allumer l'appareil

S'assurer que les conditions suivantes sont bien respectées :

L'appareil est encastré et raccordé conformément à la notice de montage. Toutes les bandes autocollantes, films autocollants et de protection, ainsi que les sécurités de transport ont été retirées de l'intérieur et l'extérieur de l'appareil. Toutes les publicités ont été retirées des tiroirs.

Fig. 2

Mettre l'appareil en marche via l'écran.

Fig. 3

Sélectionner la langue du pays. L'affichage d'état apparaît.

L'appareil démarre en demomode :

Si l'appareil démarre en DemoMode, vous pouvez désactiver le DemoMode dans les 5 minutes qui suivent.

Fig. 4

Appuyer sur DemoMode pendant 3 secondes. DemoMode est désactivé.

Remarque

Recommandation du fabricant :

Ranger les alimentés : attendre env. 6 heures que la température régulée soit atteinte. Ne stocker des alimentés congélés qu'à une température de -18 °C ou inférieure.

3.2 Insérer l'équipement

Utiliser l'équipement joint pour utiliser l'appareil de manière optimale. Acheter une box SmartDevice et l'insérer (voir smartdevice.liebherr.com). Installer l'application SmartDevice (voir apps.home.liebherr.com). Insérer le réservoir d'eau (voir 8.2.2 Insérer le réservoir d'eau). Insérer le filtre à eau (voir 8.3.2 Insérer le filtre à eau). Positionner le bac de récupération d'eau (voir 8.2.3 Retrait/insertion du bac de récupération d'eau).

Remarque

Vous pouvez acheter les accessoires sur la boutique d'électroménager LIEBHERR (home.liebherr.com).

Avertissement

Risque d'incendie

Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de conservation des aliments de cet appareil, sauf s'ils sont du type recommandé par le fabricant.

Remarque

La consommation d'énergie augmente et la puissance frigorifique diminue, si la ventilation est insuffisante.

Les fentes d'aération doivent toujours être dégagées.

En rangeant les alimentés, respecter fondamentalement les points suivants :

Les fentes d'aération de la paroi arrière sont dégagées. Les fentes d'aération du ventilateur sont dégagées. Les aliments sont bien emballés. Les aliments qui absorbent ou libèrent facilement des odeurs ou des saveurs sont dans des récipients fermés ou sont couverts. La viande ou le poisson crus sont dans des récipients propres et fermés afin d'éviter que d'autres aliments les touchent ou gouttent dessus. Les liquides sont dans des récipients fermés. Les aliments sont espacés pour que l'air puisse circuler facilement.

Remarque

Les aliments peuvent se gérer si ces règles ne sont pas respectées.

4.1.1 Compartiment réfrigérateur

Il est possible de régler différentes zones de température grâce à la circulation naturelle de l'air.

Classer les aliments :

Dans la partie supérieure et dans la porte : le beurre et le fromage, les conserves et les tubes.

Dans la zone la plus froide Fig. 1 (D) : les denrées facilement périssibles telles que les plats cuisinés.

4.1.2 Biofresh

Le compartiment BioFresh permet de conserver certains aliments frais plus longtemps qu'avec une réfrigération traditionnelle

Pour les aliments portant une date limite de conservation, c'est toujours la date indiquée sur l'emballage qui fait foi.

Si les températures baissent en dessous de 0°C, les alimentés peuvent geler.

Remarque

Ranger les légumes craignant le froid comme les concombres, les aubergines, les courgettes et les fruits méditerranéens craignant le froid dans le compartiment réfrigérateur.

Une atmosphère de stockage fraîche s'y installe une fois que le couvercle est fermé. Une atmosphère humide convient pour le stockage d'aliments non emballés dont l'humidité intrinsèque est élevée (par exemple salades, légumes, fruits).

L'hygrométrie dans le compartiment dépend de la teneur hydrique des produits et de la fréquence d'ouverture. Vous pouvez réguler l'hygrométrie.

Classer les aliments :

Trop forte humidité : réguler l'hygrométrie (voir 7.10 Régulation de l'humidité).

Une atmosphère de conservation relativement sèche s'y établit. Une atmosphère sèche convient pour les aliments secs ou emballés (par exemple produits laitiers, viande, poisson, charcuterie).

4.1.3 Partie congélateur

Une atmosphère sèche et glaciale à -18 °C s'y établit. Une atmosphère glaciale convient pour stocker des produits surgelés et congelés pendant plusieurs mois, pour faire des glaçons ou pour congeler des aliments frais.

Congeler des aliments

La quantité maximale d'aliments frais que vous pouvez congeler dans les 24 heures est indiquée sur la plaque signalétique (voir 9.5 Plaque signalétique) sous « Capacité de condensation... kg/24 h ».

Pour que les aliments congèlent rapidement à cœur, ne pas dépasser les quantités suivantes par sachet :

Fruits, légumes jusqu'à 1 kg Viande jusqu'à 2,5 kg

Respecter les points suivants avant la congélation :

Appareils sans NoFrost : SuperFrost est activé (voir 6.3 Fonctions) si la quantité congelée est supérieure à environ 1 kg. Appareils avec NoFrost : SuperFrost est activé (voir 6.3 Fonctions) si la quantité congelée est supérieure à environ 2 kg. En cas de congélation d'une petite quantité : SuperFrost est activé environ 6 heures avant. En cas de congélation de la quantité maximale : SuperFrost est activé environ 24 heures avant.

Attention

Risque de blessure par des éclats de verre!

Les bouteilles et les canettes peuvent éclater sous l'effet de la congélation. Ceci concerne notamment les boissons gazeuses.

Ne pas congeler de bouteilles et de canettes de boissons!

En cas de congélation d'une petite quantité d'aliments :

Répartir les aliments emballés dans tous les tiroirs. Dans la mesure du possible, placer les aliments à l'arrière du tiroir, au niveau de la paroi arrière.

En cas de congélation du volume maximal d'aliments :

Répartir les aliments emballés dans tous les tiroirs. Dans la mesure du possible, placer les aliments à l'arrière du tiroir, au niveau de la paroi arrière.

En cas de congélation du volume maximal d'aliments :

Une fois que SuperFrost s'est automatiquement désactivé, mettre les aliments dans le tiroir.

Décongeler des aliments

-Au réfrigérateur -Au four micro-ondes -Au four/fourneau -À température ambiante

Avertissement

Risque d'intoxication alimentaire!

Ne pas recongeler des aliments décongelés.

Ne sortir que la quantité d'aliments dont vous avez besoin. Transformer les aliments décongelés le plus rapidement possible.

4.2 Stockage d'aliments dans le réfrigérateur et règles d'hygiène alimentaire

La consommation croissante de plats cuisinés et d'autres aliments périssables et sensibles sans respecter la chaîne du froid exige une maîtrise plus précise de la température lors du transport et du stockage de ces produits. Dans les foyers, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent significativement et efficacement à l'amélioration de la conservation des aliments.

4.2.1 Maintien de la température

• Stocker les aliments les plus sensibles dans la zone la plus froide de l'appareil comme illustré sur la figure. Attendre que les aliments (par exemple la soupe) aient complètement refroidi avant de les ranger dans l'appareil. Limiter la fréquence d'ouverture de la porte. Respecter les règles d'hygiène alimentaire.

4.2.2 Règles d'hygiène alimentaire

Avant de les mettre au réfrigérateur, débarrasser les aliments de leur emballage extérieur (par exemple : emballages des packs de yaourts). En principe, emballer séparément les aliments pour éviter toute contamination entre les aliments. Ranger les aliments de manière à ce que l'air puisse circuler librement autour. Consulter la notice, surtout pour les questions d'entretien. Nettoyer régulièrement l'intérieur de l'appareil à l'aide d'un détergent (pour les pièces métalliques avec un produit non oxydant).

4.3 Durées de stockage

Les durées de stockage indiquées sont des valeurs indicatives.

Pour les aliments portant une date limite de conservation, c'est toujours la date indiquée sur l'emballage qui fait foi.

4.3.1 Compartiment réfrigérateur

C'est la date limite de conservation indiquée sur l'emballage qui fait foi.

Remarque

Vous pouvez également consulter les valeurs indicatives sur l'appli BioFresh https://home.lieherr.com/de/deu/service/apps/landingpage-apps-emea.html.

Valeurs indicatees pour la durée de stockage dans le compartment Meat & Dairy-Safe
Beurre	à 1 °C	Jusqu'à 90 jours
Fromage à pâté dure	à 1 °C	Jusqu'à 110 jours
Lait	à 1 °C	Jusqu'à 12 jours
Charcuterie, produits tranchés	à 1 °C	Jusqu'à 8 jours
Volaille	à 1 °C	Jusqu'à 6 jours
Viande de porc	à 1 °C	Jusqu'à 6 jours
Bœuf	à 1 °C	Jusqu'à 6 jours
Gibier	à 1 °C	Jusqu'à 6 jours

Remarque

Faites attention aux aliments contenant des protéines qui se gâtent plus rapidement. Ceci signifie que les fruits de mer et les crustacés se gâtent plus rapidement et que le poisson se gâte plus rapidement que la viande.

Valeurs indicatees pour la durée de stockage dans le compartment Fruit & Vegetable-Safe
Légumes, salade
Artichauts	à 1 °C	Jusqu'à 14 jours
Céleri	à 1 °C	Jusqu'à 28 jours
Chou-fleur	à 1 °C	Jusqu'à 21 jours
Brocoli	à 1 °C	Jusqu'à 13 jours
Endive	à 1 °C	Jusqu'à 27 jours
Mâche	à 1 °C	Jusqu'à 19 jours
Petits.POIS	à 1 °C	Jusqu'à 14 jours
Chou frisé	à 1 °C	Jusqu'à 14 jours
Carottes	à 1 °C	Jusqu'à 80 jours
Ail	à 1 °C	Jusqu'à 160 jours
Chou-rave	à 1 °C	Jusqu'à 14 jours
Laitue	à 1 °C	Jusqu'à 13 jours
Aromates	à 1 °C	Jusqu'à 13 jours
Poireau	à 1 °C	Jusqu'à 29 jours
Champignons	à 1 °C	Jusqu'à 7 jours
Radis	à 1 °C	Jusqu'à 10 jours
Choux de Bruxelles	à 1 °C	Jusqu'à 20 jours
Asperges	à 1 °C	Jusqu'à 18 jours
Épinards	à 1 °C	Jusqu'à 13 jours
Chou frisé	à 1 °C	Jusqu'à 20 jours

Valeurs indicatees pour la durée de stockage dans le compartment Fruit & Vegetable-Safe
Fruits
Abricots	à 1 °C	Jusqu'à 13 jours
Pommes	à 1 °C	Jusqu'à 80 jours
Poires	à 1 °C	Jusqu'à 55 jours
Mûres	à 1 °C	Jusqu'à 3 jours
Dattes	à 1 °C	Jusqu'à 180 jours
Fraisés	à 1 °C	Jusqu'à 7 jours
Figues	à 1 °C	Jusqu'à 7 jours
Myrtilles	à 1 °C	Jusqu'à 9 jours
Framboises	à 1 °C	Jusqu'à 3 jours
Groseilles	à 1 °C	Jusqu'à 7 jours
Cerises douces	à 1 °C	Jusqu'à 14 jours
Kiwis	à 1 °C	Jusqu'à 80 jours
Pêches	à 1 °C	Jusqu'à 13 jours
Prunes	à 1 °C	Jusqu'à 20 jours
Airelles	à 1 °C	Jusqu'à 60 jours
Rhubarbe	à 1 °C	Jusqu'à 13 jours
Groseilles à maque-reau	à 1 °C	Jusqu'à 13 jours
Raisin	à 1 °C	Jusqu'à 29 jours

4.3.3 Partie congélateur

Valeurs individuels pour la durée de stockage de différents alimentés
Crème glacée	à -18 °C	2 à 6 mois
Charcuterie, jambon	à -18 °C	2 à 3 mois
Pains, viennoiseries	à -18 °C	2 à 6 mois
Gibier, porc	à -18 °C	6 à 9 mois
Poisson gras	à -18 °C	2 à 6 mois
Poisson maigre	à -18 °C	6 à 8 mois
Fromage	à -18 °C	2 à 6 mois
Volaille, viande bovine	à -18 °C	6 à 12 mois
Légumes, fruits	à -18 °C	6 à 12 mois

5 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
• Toujours laisser dégagées les fentes d'aération du ventilateur.
• Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire.
• La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambiante (voir 1.3 Domaine d'application de l'appareil). Si la température ambiante est plus élevée, la consommation d'énergie peut augmenter.
• Ouvrir l'appareil le plus brievement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
• Ranger les aliments par tri : home.liebherr.com/food.
• Emballer et couvrir tous les aliments pour les conserver. Cela évitera la formation de givre. Sortir les aliments pendant le temps strictement nécessaire pour qu'ils ne se réchauffent pas.
• Laisser refroidir les plats chauds à température ambiante avant de les ranger.
• Décongeler les produits congelés dans le réfrigérateur.
• En présence d'une couche de givre épaissie : dégivrer l'appareil.
• En cas de longues périodes de vacances, utiliser le HolidayMode (voir HolidayMode).

6.1 Éléments de commande et d'affichage

L'écran permet un rapide aperçu du réglage de température et de l'état des fonctions et réglages. Les fonctions et réglages sont utilisés soit par activation/déactivation soit par sélection d'une valeur.

6.1.1 Écran status

Fig. 5

(1) Affichage de la température du compartiment réfrigérateur (2) Affichage de la température BioFresh

(3) Affichage de la température du compartiment congélateur

L'écran Status affiche les températures régées et constitue l'écran initial. À partir de là, la navigation se poursuit vers les fonctions et réglages.

6.1.2 Navigation

Vous pouvez accéder aux différentes fonctions en naviguant dans le menu. Un signal sonore retentit après la confirmation d'une fonction ou d'un réglage. Si aucun n'est effectué en l'espace de 10 secondes, l'affichage revient à l'écran Status.

Pour utiliser l'appareil, faire glisser le doigt et confirmer en cliquant sur l'écran :

Fig. 6

• Confirmer le choix dans le sous-menu. L'affichage revient au menu.

Choisir. L'affichage revient à la fonction / au réglage.

Retour à l'écran status :

• Fermer et ouvrir la porte.
• Patienter 10 secondes. L'affichage revient à l'écran Status.

6.1.3 Symboles d'affichage

Les symboles de l'affichage renseignent sur l'état de l'appareil.

Symbole	État de apparéil
	Standby L' apparéil ou la zone de température s'éteint.
	Chiffre vibrant L' apparéil fonctionne. La température vibre jusqu'à ce que la valeur soit atteinte.
	Symbole vibrant L' apparéil fonctionne. Le réglage est effectué.

6.2.1 Activer / désactiver la fonction

Les fonctions suivantes peuvent être activées/désactivées :

Symbole	Fonction
*	SuperCoolx
*	SuperFrostx
*	IceMaker et MaxIcex
*	PartyModex
*	HolidayMode
*	EnergySaver
*	HydroBreeze

Quand la fonction est activée, l'appareil fonctionne à température plus élevée. Raison pour laquelle les bruits de fonctionnement de l'appareil peuvent être temporairement plus élevés, avec une plus grande consommation d'énergie.

Faire glisser le doigt vers la gauche sur l'écran jusqu'à ce que la fonction s'affiche. Confirmer la fonction par un clic bref. Le signal de confirmation retentit. Le statut s'affiche dans le menu. La fonction est activée / désactivée.

6.2.2 Sélectionner une valeur de fonction

Pour les fonctions suivantes, une valeur peut être réglée dans le sous-menu :

Symbole

Fonction

Refroidir :

Régler la température

Allumer/éteindre la zone de température

Congeler :

Régler la température

Activer/désactiver l'appareil

Faire glisser le doigt vers la gauche sur l'écran jusqu'à ce que la fonction s'affiche. Confirmer la fonction par un clic bref. Sélectionner la valeur de réglage en balayant l'écran du doigt.

Régler la température

Confirmer la valeur sélectionnée par un clic bref. Le signal de confirmation retentit. Lorsque l'appareil est activé, l'affichage s'allume en bleu. L'écran revient au menu.

Allumer/éteindre la zone de température

Appuyer sur Confirmer et laisser enfoncé 3 secondes. Le signal de confirmation retentit. L'affichage revient à l'écran Status.

6.2.3 Activer / désactiver le réglage

Les réglages suivants peuvent être activés / déactivés :

Symbole

Réglage

WiFi

Verrouillage d'entrée²

SabbathMode2

Cleaning Mode ^2*

Rappels

Réinitialisation

Arrêt²

Faire glisser le doigt vers la gauche sur l'écran jusqu'à ce que les réglages s'affichent. Appuyer pour confirmer les réglages. Faire glisser le doigt jusqu'à ce que le réglage souhaité s'affiche.

1 Activer le réglage (appui court)

Appuyer brièvement pour confirmer. Le signal de confirmation retentit. Le statut s'affiche dans le menu. Le réglage est activé/désactivé.

2 Activer le réglage (appui long)

Appuyer sur Confirmer et laisser enfoncé 3 secondes. Le signal de confirmation retentit. Le statut s'affiche dans le menu. L'écran change.

6.2.4 Choisir la valeur de réglage

Pour les réglages suivants, une valeur peut être réglée dans le sous-menu :

Symbole

Réglages

Luminosite

Alarmedeporte

Langue

Faire glisser le doigt vers la gauche sur l’écran jusqu’à ce que les réglages s’affichent. Appuyer pour confirmer les réglages. Faire glisser le doigt jusqu’à ce que le réglage souhaité s’affiche. Appuyer brièvement pour confirmer. - Sélectionner la valeur de réglage souhaitée en balayant l’écran du doigt. Appuyer brièvement pour confirmer. Le signal de confirmation retentit. Le statut s’affiche brièvement dans le sous-menu. L’écran revient au menu.

6.2.5 Ouvrir le menu client

Les réglages suivants peuvent être sélectionnés dans le menu Client :

Symbole

Fonction

BioFresh B-Value

D-Value

Dégivrage²*

TubeClean2

Glaçons

Software

Balayer un doigt vers la gauche sur l’écran jusqu’à ce que les réglages s’affichent. Appuyer sur Réglages. Le sous-menu apparait. Balayer un doigt vers la gauche sur l’écran jusqu’à ce que les informations sur l’appareil s’affichent. Appuyer 3 seconds. Le menu de saisie d’un code numérique apparait. Saisir le code numérique 151. Le menu Client apparait. Balayer un doigt vers la gauche sur l’écran jusqu’à ce que le réglage souhaité s’affiche.

1 Choisir la valeur

Confirmer par un bref clic. Le signal de confirmation retentit. Le statut s'affiche brièvement à l'écran. L'écran revient au menu.

2 Activer le réglage

Pour confirmer, appuyer sur l'écran et laisser enfoncé 3 secondes. Le signal de confirmation retentit. Le statut s'affiche à l'écran. Le symbole vibre tant que l'appareil fonctionne.

Température

La température dépend des facteurs suivants :

• de la fréquence d'ouverture de la porte
• de la durée d'ouverture de la porte
• de la température de la pièce dans laquelle se trouve l'appareil
• du type, de la température et de la quantité d'aliments

Zone de température

Réglage recommandé

(voir BioFresh B-Value)

Régler la température

Régler la valeur. (voir 6.2 Logique d'utilisation) La température s'affiche dans le coin inférieur droit de l'écran.

Eteindre la zone de température

Le compartiment réfrigérateur peut être ou arrêté séparément.

Quand la partie congélateur est éteinte, toutes les zones de température sont coupées.

Désactiver l'IceMaker.

Régler la valeur. (voir 6.2 Logique d'utilisation)

s'affiche.

Régler la température du compartiment biofresh

La température se règle via la valeur BioFresh B-Value depuis le menu Clients. (voir BioFresh B-Value)

Cette fonction permet de passer à la puissance de refroidissement maximale. Il est ainsi possible d'atteindre les températures de refroidissement les plus basses.

La fonction concerne le compartiment réfrigérateur Fig. 1 (A).

Utilisation :

• Refroidir rapidement de grandes quantités d'aliments.

Activer / désactiver la fonction

Charger des aliments dans le compartiment réfrigérateur : Activer la fonction au moment de charger les aliments. Activer / désactiver (voir 6.2 Logique d'utilisation). -ou Activer / désactiver par la Liebherr SmartDevice-App.*

La fonction se désactive automatiquement. L'appareil continue à fonctionner en mode normal. La température se fixe à la valeur préréglée.

Cette fonction permet de passer à la puissance de congélation maximale. Il est ainsi possible d'atteindre les températures de congélation les plus basses.

La fonction concerne la partie congélateur Fig. 1 (C).

Utilisation :

• Congeler plus de 2 kg d'aliments frais par jour.
• Congeler rapidement à cœur des aliments frais.
• Augmenter les réserves de froid dans des aliments congelés stockés, avant de dégivrer l'appareil.

Activer / désactiver la fonction

En cas de congélation d'une petite quantité :

Activer 6 heures avant utilisation. En cas de congélation de la quantité maximale : Activer 24 heures avant utilisation. Activer / désactiver (voir 6.2 Logique d'utilisation). - Ou Activer / désactiver par la Liebherr SmartDevice-App.*

La fonction se désactive automatiquement. L'appareil continue à fonctionner en mode normal. La température se fixe à la valeur préréglée.

Cette fonction propose un ensemble de fonctions et règles spéciales qui peuvent être utiles en cas d'organisation d'une fête.

Les fonctions suivantes sont activées :

SuperCool SuperFrost - IceMaker et MaxIce - InfinitySpring

Toutes les fonctions peuvent être réglées séparément, de manière flexible. Les modifications sont enregistrées à la désactivation de la fonction.

Activer / désactiver la fonction

Activer / désactiver (voir 6.2 Logique d'utilisation). Activé : Toutes les fonctions sont activées en même temps. Désactié: Les températures préglées sont reprises.

Après 24 heures, la fonction se désactive automatiquement.

Cette fonction permet de minimiser la consommation d'énergie en cas d'absence prolongée. La température du compartiment réfrigerateur est régée sur 15°C et est affichée sur l'écran d'état une fois atteinte.

La température de congélation régée reste inchangée.

La fonction concerne le compartiment réfrigerateur Fig. 1 (A).

Utilisation :

• Économie d'énergie pendant une absence prolongée.
• Élimination des mauvaises odeurs et de la formation de moisissure pendant une absence prolongée.

Activer / désactiver la fonction

Vider totalement le compartiment réfrigérateur. Activer/désactiver. (voir 6.2 Logique d'utilisation) Activé: La température de refroidissement est augmentée. Désactivé : la température régée précédemment est rétablie.

Cette fonction réduit la consommation énergétique. Lorsque vous activez cette fonction, la température de refroidissement augmente.

Zone de température	Réglage recom-mandé	Température avec EnergySaver actif
5°C Régirigeateur	5 °C	7 °C
-18°C Congélateur	-18 °C	-16 °C

Utilisation :

• Économiser de l'énergie.

Activer / désactiver la fonction

Activer / désactiver (voir 6.2 Logique d'utilisation). Activé : Des températures plus élevées sont régler dans toutes les zones de température. Désactivé : Les températures préréglées sont reprises.

HydroBreeze

L'HydroBreeze produit toutes les 90 minutes une fine brume froide de 4 secondes dans le tiroir, si la porte est fermée. La fonction est également activée quand la porte est ouverte. La fonction n'est pas activée à la livraison de l'appareil.

Utilisation :

• Pour le stockage de salade, fruits et légumes à haute teneur en humidité, non emballés.

Les réglages suivants sont possibles :

• La fonction est maintenue active 4 s pendant que la porte est ouverte
• La fonction est maintenue active 6 s pendant que la porte est ouverte
• 3 : La fonction est maintenue active 8 s pendant que la porte est ouverte
• Arrêt : l'HydroBreeze est désactivé.

Activer / désactiver la fonction

Activer / désactiver (voir 6.2 Logique d'utilisation). - Ou Activer / désactiver par la Liebherr SmartDevice-App.*

Cette fonction active la production de glaçons.

La fonction concerne la partie congélateur Fig. 1 (C).

Utilisation :

• Lors de l'activation de cette fonction, vous pouvez choisir entre la fonction normale IceMaker et MaxIce.
• La fonction MaxIce permet de produire environ 1,5 kg de glaçons en 24 heures.

La fonction Taille des glaçons permet de définir la taille des glaçons. (voir Glaçons)

La fonction TubeClean permet de nettoyer les conduites. (voir TubeClean)

Activer la fonction

S'assurer que les conditions suivantes sont réunies :

L'alimentation en eau au niveau du raccord d'eau est assurée. Voir les instructions de montage.* L'IceMaker est en service. (voir 7.12 IceMaker) Activer la fonction. (voir 6.2 Logique d'utilisation)

-ou

Active via la Liebherr SmartDevice-App. La production des premiers glaçons peut prendre jusqu'à 24 heures.

Désactiver la fonction

Désactiver la fonction. (voir 6.2 Logique d'utilisation) - ou Désactiver via la Liebherr SmartDevice-App.* La production de glaçons en cours est arrêtée. L'iceMaker s'arrête ensuite.

Remarque

L'IceMaker est désactivé : des aliments d'une hauteur maximale de 10 cm peuvent à présent être congelés dans le tiroir.

6.4 Réglages

Ce réglage permet de régler la langue d'affichage.

Les langues suivantes sont disponibles :

• Neerlandais
• Tchèque
• Polonais - Portugais
• Rousse
• Chinois

Activer / désactiver le réglage

Activer / désactiver (voir 6.2 Logique d'utilisation).

Établir la connexion WLAN

Ce réglage permet de rétablir la connexion entre l'appareil et Internet. La connexion passe par la box SmartDevice. L'appareil peut être connecté par la SmartDevice-App dans un SmartHome-System. La SmartDevice-App et d'autres réseaux partenaires compatibles permettent en outre d'élargir les possibilités des options et des réglages.

Remarque

La box SmartDevice est disponible dans la boutique d'électroménager Liebherr (https://home.liebherr.com/shop/de/deu/smartdevicebox.html).

De plus amples informations sur la disponibilité, les conditions et les différentes options sont disponibles sur le site https://smartdevice.liebherr.com/install.

Utilisation :

• Utiliser l'appareil par la SmartDevice-App ou des réseaux partenaires compatibles.
• Utiliser les fonctions et réglages avancés.
• Appeler l'état actuel de l'appareil par la SmartDevice-App.

La box SmartDevice est achetée et configurée (voir https://smartdevice.liebherr.com/install). La SmartDevice-App est installée (voir https://apps.home.liebherr.com/).

Établir la connexion

Activer le réglage (voir 6.2 Logique d'utilisation). La connexion est établie : Connecting s'affiche. Le symbole vibre. La connexion est établie : WiFi s'affiche, l'écran devient bleu. La connexion a échoué : WiFi Error s'affiche.

Couper la connexion

Désactiver le réglage (voir 6.2 Logique d'utilisation).

Fig. 9

La connexion est coupée : Le symbole s'affiche en permanence.

Réinitialiser la connexion

Réinitialiser les réglages (voir 6.2 Logique d'utilisation).

Fig. 10

L'état à la livraison de la connexion et des autres réglages est rétabli.

Verrouillage d'entrée

Ce réglage empêche l'utilisation accidentelle de l'appareil, par exemple par des enfants.

Utilisation :

• Pour éviter la modification accidentelle des réglages et fonctions.
• Pour éviter l'arrêt accidentel de l'appareil.
• Pour éviter le réglage accidentel de la température.

Activer / désactiver le réglage

Activer/désactiver. (voir 6.2 Logique d'utilisation)

Luminosité de l'écran

Ce réglage permet de régler progressivement la luminosité de l'écran.

Les niveaux de luminosité suivants sont disponibles :

• 40%
• 60%
• 80%
• 100%

Choisir le réglage

Régler la valeur (voir 6.2 Logique d'utilisation).

Alarme de porte

Ce réglage permet de régler la durée avant que l'alarme de porte (voir Fermer la porte) ne se déclenche.

Les valeurs suivantes peuvent être régées :

Régler la valeur (voir 6.5 Messages d'erreur).

Ce réglage permet de voir les informations de l'appareil et d'accéder au menu client.

Les informations suivantes sont disponibles :

• Nom du modele
• Index
• Numéro de série
• Numéro de service

Appeler les informations sur l'appareil

Faire glisser le doigt sur l'écran jusqu'à ce que les réglages s'affichent. Confirmer l'écran. Faire glisser le doigt sur l'écran jusqu'à ce que les informations s'affichent. Lire les informations sur l'appareil.

Ce réglage respecte les croyances religieuses lors du sabbat et les traditions de la foi juive. Si le SabbathMode est activé, certaines fonctions de l'électronique de commande sont désactivées. L'appareil peut ainsi être utilisé sans entraîner l'activité de l'appareil.

La liste des appareils certifiés Star-K est reprise sous www.star-k.org/appliances.

Avertissement

Risque d'intoxication alimentaire!

Si une panne secteur survient avec le SabbathMode activé, ce message n'est pas mémorisé. Dès que le courant est rétabli, l'appareil se remet à fonctionner en SabbathMode. Aucun message concernant la panne secteur n'apparaît dans l'afficheur de température à la fin de ce mode.

Si une panne de courant survient en SabbathMode :

Vérifier la qualité des aliments. Ne pas consommer d'aliments décongelés!

Comportement de l'appareil, quand SabbathMode est activé :

• L'écran Status affiche en permanence SabbathMode.
• L'écran est verrouillé et ne peut pas être utilisé, sauf pour désactiver le SabbathMode.
• Si les fonctions / réglages sont actifs, ils restent actifs. L'écran reste éclairé quand la porte est fermée.
• Aucun rappel n'est donné. L'intervalle de temps réglé est également interrompu. La fonction ne se poursuit pas en SabbathMode.
• Les rappels et avertissements ne s'affichent pas. Aucun signal acoustique n'est émis et, aucun avertissement/réglage, comme l'alarme de température ou l'alarme de porte, ne s'affiche à l'écran.
• L'IceMaker est hors service. L'InfinitySpring est hors service. L'éclairage intérieur est désactivé.
• Le cycle de dégivrage fonctionne seulement à l'heure programmée, sans tenir compte de l'utilisation de l'appareil.
• Après une panne de secteur, l'appareil se remet automatiquement en SabbathMode.

Activer/désactiver le sabbathmode

Pour activer la fonction à l'écran, balayer l'écran avec le doigt jusqu'à l'option Réglages et maintenir la pression 1 seconde. Le menu passe aux réglages disponibles. Balayer le doigt sur l'écran jusqu'à ce que le symbole SabbathMode (Menora) s'affiche. Maintenir la pression sur le symbole pendant trois secondes. L'écran change de couleur. Le SabbathMode est activé.

Pour désactiver la fonction, maintenir la pression sur le symbole pendant 3 secondes.

Le SabbathMode est désactivé.

Ce réglage permet un nettoyage confortable de l'appareil.*

Ce réglage concerne le compartiment réfrigérateur Fig. 1 (A).*

Utilisation:*

• Nettoyer manuellement le compartiment réfrigerateur.
• Nettoyer l'InfinitySpring.

Comportement de l'appareil, quand le réglage est activé :

• L'écran affiche en permanence CleaningMode.
• Le compartiment réfrigérateur est arrêté. L'éclairage intérieur est activé.
• Les rappels et avertissements ne s'affichent pas. Aucun signal ne retentit. L'InfinitySpring est hors service.

Activer / désactiver le réglage*

Activer / désactiver le réglage (voir 6.2 Logique d'utilisation). Activé: Le compartiment réfrigérateur est éteint. La lumière reste allumée. Désactivé : la température préréglée est rétablie. Le réglage se désactive automatiquement au bout de 60 min. L'appareil reprend alors son fonctionnement normal.

Ce réglage permet de nettoyer les conduites de l'IceMaker.

S'assurer que les conditions suivantes sont bien respectées :

Le nettoyage de l'IceMaker est préparé (voir 8.5.6 Nettoyer l'IceMaker).

Activer le réglage

Activer le réglage dans le menu Client (voir 6.2 Logique d'utilisation). La procédure de rinçage se prépare (max. 60 min.) : le symbole clignote. Les conduites d'eau sont rincées : le symbole vibre. La procédure de rinçage est terminée : la fonction est désactivée automatiquement.

Glaçons

Ce réglage permet de régler séparément la taille des glaçons.

Choisir le réglage

Régler la valeur dans le menu Client (voir 6.2 Logique d'utilisation).

BioFresh b-value

La température du compartiment BioFresh est régée sur la valeur B5 à la livraison. Sur l'écran, l'affichage état affiche la température de consigne du compartiment BioFresh.

Vous pouvez modifier un peu cette valeur si cela est nécessaire car la température ambiente est trop haute ou trop BASSE. En cas de réglage de la valeur, tener compte du tableau suivant : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué. Vous pouvez modifier un peu cette valeur si cela est nécessaire car la température ambiante est trop haute ou trop BASSE. En cas de réglage de la valeur, tenir compte du tableau suivant :

Valeur	Description
B1	Température la plus BASSE
B1-B4	La température peut descendre sous 0 °C, si bien que les alimentés peuvent légèrement geler.
B5	Température préréglée
B9	Température la plus haute

BioFresh B-Value

Choisir le réglage

Régler la valeur dans le menu Client (voir 6.2 Logique d'utilisation).

La D-Value est préréglée pour votre appareil et ne doit pas être modifiée.

Rappel

Les rappels sont signalés acoustiquement par un signal sonore et optiquement par un symbole à l'écran. Le signal sonore se renforce et augmente de volume jusqu'à la fin du message.

Remplacer le filtre à eau*

Ce message apparait quand le filtre à eau doit être remplacé.

Remplacer le filtre à eau tous les six mois. Confirmer le message. L'intervalle des entretiens redémarre. Le filtre à eau garantit une qualité optimale de l'eau.

Remplacer le filtre à charbon actif freshair

Ce message apparaît quand le filtre à air doit être remplacé.

Remplacer le filtre à air tous les six mois. Confirmer le message. L'intervalle des entretiens redémarre. Le filtre à air garantit une qualité optimale de l'air dans le réfrigérateur.

Activer le réglage

Activer / désactiver (voir 6.2 Logique d'utilisation).

Réinitialiser

Cette fonction permet de rétablir le réglage d'usine pour tous les réglages. Tous les réglages que vous avez effectués seront perdus et le réglage d'origine sera rétabli.

Activer le réglage

Activer (voir 6.2 Logique d'utilisation).

Arrêtez l'appareil

Ce réglage permet d'éteindre totalement l'appareil.

Arrêter totalement l'appareil Fig. 11

Désactiver IceMaker. Activer/désactiver (voir 6.2 Logique d'utilisation). Désactivé: L'écran devient noir.

6.5 Messages d'erreur

Les messages d'erreur s'affichent à l'écran. Il existe deux catégories de messages d'erreur :

Catégorie	Signification
Message	Rappelle les opérations générales. Vous pouvez effectuer ces opérations et ainsi supprimer le message.
Avertis-sement	Apparait en cas de dysfonctionnements. En plus de l'affichage à l'écran, un signal retentit. Le signal sonore s'intensifie jusqu'à ce que vous confirmiez le message par tapotement. Vous pouvez.Remédier vous-même aux dysfon-ctionnements simples. En cas de dysfonction-nements plus complexes, contactez impérative-ment le service après-vente.

Fermer la porte

Le message apparait quand la porte reste trop longtemps ouverte.

La durée avant l'affichage du message s'affiche peut être réglée.

Couper l'alarme : Confirmer le message. - ou Fermer la porte.

Panne secteur

Le message apparait quand la température de congélation augmente suite à une panne de secteur. Lorsque le courant est rétabli, l'appareil continue à fonctionner à la température réglée.

Couper l'alarme : confirmer le message. L'alarme de température s'affiche (voir Alarme de température).

Alarme de température

Le message apparait quand la température de congélation ne correspond pas à la température régée. Cause possible de la différence de température :

• Des aliments frais chauds ont été introduits dans l'appareil.
• Lors du choix et du prélèvement d'aliments, une quantité excessive d'air chaud ambiant a pénétré à l'intérieur de l'appareil.
• Une coupure de courant prolongée s'est produite.
• L'appareil est défectueux.

Dès que le problème est résolu, l'appareil continue à fonctionner à la température régée.

Confirmer l'écran. La température la plus chaude est affichée. Confirmer de nouveau l'écran. L'affichage d'état apparaît. La température actuelle est affichée.

Erreur

Ce message apparait quand une anomalie survient. Un composant de l'appareil s'avère defectueux.

Ouvrir la porte. Prendre note du code d'erreur. Confirmer le message. Le signal sonore s'arrête. L'affichage d'état apparait. Fermer la porte. S'adresser au service après-vente. (voir 9.4 Service clients)

Insérer le tiroir icemake

Ce message apparaît quand le tiroir IceMaker est ouvert.

Insérer le tiroir IceMaker. Le message disparaît. L'IceMaker produit des glaçons.

6.5.3 Demomode

Un « D » qui s'affiche à l'écran signifie que le mode démonstration est activé. Cette fonction est réservée au revendeur, puisque toutes les fonctions liées à la technique du froid sont désactivées.

Désactiver le demomode

Si la durée s'écoule à l'écran :

Confirmer l'écran avant la fin de la durée. Le DemoMode est désactivé.

Si la durée ne s'écoule pas à l'écran :

Retirer la fiche de la prise. Rebrancher la fiche. Le DemoMode est désactivé.

7.1.1 Déplacer le balconnet de porte

Fig. 12

Pousser le balconnet vers le haut. Le tirer vers l'avant.

Le réinsérer dans l'ordre inverse.

Fig. 13

Il est possible d'utiliser aussi bien un seul VarioBox que les deux. Pour ranger des bouteilles particulièrement hautes, accrocher un seul compartiment au-dessus du balconnet à bouteilles.

Déplacer des balconnets avec variobox

Fig. 14

Les sortir par le haut. Les reinsérer à n'importe quelle position.

Déplacer le varioBox :

Fig. 15

Quand la balconnet est retiré :

Poser le support sur la table.

Fig. 17

Extraire la pièce de retenue centrale Fig. 17 (1). Insérer la pièce de retenue centrale en deuxième position Fig. 17 (2).

Fig. 18

Intervertir des compartiments.

7.1.2 Démonter des balconnets de portes

Les balconnets de portes peuvent être démontés pour les nettoyer.

Fig. 19

Fig. 20

Démonter des balconnets de portes.

7.2.1 Déplacer les tablettes de rangement

Les tablettes de rangement sont sécurisées au moyen de butées pour éviter leur retrait par inadvertance.

Fig. 21

Soulever la tablette de rangement et la tirer vers l'avant. Évidement latéral sur position support. Déplacer la tablette de rangement : la soulever ou l'abaisser jusqu'à la hauteur souhaitée puis la réinsérer.

-ou Fig. 22

Extraire complètement la tablette de rangement : la sortir par l'avant. - Extraction facilitée : en positionnant la tablette de rangement à l'oblique. Remise en place de la tablette de rangement : la réinsérer jusqu'en butée. Les butées sont tournées vers le bas. Les butées se trouvent derrière la tablette de rangement avant.

7.3.1 Utiliser une tablette de rangement divisible

Les tablettes de rangement sont sécurisées au moyen de butées pour éviter leur retrait par inadvertance.

Fig. 23

Glisser la tablette de rangement divisible comme illustré sur la figure.

Fig. 24

Régler en hauteur :

Sortir les tablettes par l'avant Fig. 24 (1). Extraire les rails d'appui de leurs crans et les enclencher à la hauteur souhaitée. Insérer les tablettes individuellement l'une après l'autre.

Butées plates à l'avant, juste derrière le rail d'appui. Butées hautes à l'arrête.

Utiliser les deux tablettes de rangement :

Saisir la tablette en verre inférieure d'une main et la tirer vers l'avant. La tablette en verre Fig. 24 (1) avec bordure décorative est située à l'avant. Les butées Fig. 24 (3) sont orientées vers le bas.

7.4 Variosafe

Le VarioSafe offre de la place pour les aliments et les emballages de petite taille, les tubes et les verres.

7.4.1 Utiliser le variosafe

Le tiroir peut être sorti et inséré à deux hauteurs différentes. Ceci permet de conserver également de petites pièces hautes dans le tiroir.

Fig. 25

Sortir le tiroir. L'insérer à n'importe quelle hauteur Fig. 25 (1) ou Fig. 25 (2).

7.4.2 Décaler le variosafe

Le VarioSafe peut être décalé en hauteur dans son intégralité.

Fig. 26

Le tirer vers l'avant. Évidemment latéral sur posis opport. Le monter ou le descendre à n'importe quelle hauteur. Le pousser vers l'arrière.

7.4.3 Sortir complètement le variosafe

Le VarioSafe peut être sorti dans son intégralité.

Le tirer vers l'avant. Évidemment latéral sur position support.

Fig. 27 L'incliner et le tirer vers l'avant.

7.4.4 Démonter le variosafe

Le VarioSafe peut être démonté pour le nettoyer.

Fig. 28 Démonter le VarioSafe

7.5 Infinitiespring

Le distributeur d'eau intégré est pratique pour tirer de l'eau potable. La température de l'eau dépend de la température dans le compartiment réfrigérateur.

Fig. 29

Appuyer le verre contre le bouton-pression inférieur du distributeur. L'unité de distribution sort : de l'eau coule dans le verre. Éviter les éclaboussures : sortir le verre lentement.

Tirer une grande quantité d'eau :

• Une fois qu'il ne coule plus d'eau, sortir le réservoir d'eau et appuyer à nouveau sur le bouton-pression inférieur du distributeur.

7.6 Emplacement pour plaque de cuisson

Au-dessus des tiroirs, une place est prévue pour une plaque de cuisson Fig. 1 (8).

Fig. 30

S'assurer que les conditions suivantes sont bien respectées :

Les dimensions maximales de la plaque de cuisson sont respectées (voir 9.1 Données techniques). La plaque de cuisson est refroidie à température ambiante. Le balconnet de la porte du bas est remonté d'au moins une position.

La porte étant ouverte de :

Insérer la plaque de cuisson sur les supports latéraux du bas.

-ou

Si la plaque de cuisson n'est pas en contact régulier :

Utiliser les rails d'appui joints.

Fig. 31

Enclencher les rails d'appui sur les supports du bas. La porte étant ouverte, insérer la plaque de cisson sur les rails d'appui.

7.7.1 Utiliser le balconnet à bouteilles.

Sur le fond du compartiment réfrigérateur, vous pouvez utiliser au besoin le balconnet à bouteilles variable ou la tablette.

Fig. 32

Sortir la tablette et la conserver séparément. Mettre en place les bouteilles avec le fond tourné vers l'arrière vers la paroi arrêté.

Remarque

Si les bouteilles dépassent à l'avant du balconnet à bouteilles :

Positionner le balconnet de porte inférieure une position plus haut.

7.7.2 Sortir le balconnet à bouteilles

Le balconnet à bouteilles peut être sorti pour le nettoyer. Sortir la tablette située au-dessus du balconnet à bouteilles.

Fig. 33

Soulever le baqueton à bouteilles par l'avant et l'extraire.

Remarque

Lieb Herr recommande :

Ne pas poser de produits sur le couvercle du compartiment situé en dessous.

7.7.3 Insérer le balconnet à bouteilles

Fiq. 34

Rentrer le balconnet à bouteilles jusqu'à la butée et l'enfoncer. Les prises situées à l'arrière du balconnet à bouteilles se raccordent automatiquement. La LED s'allume.

7.8 Tiroirs

Les tiroirs peuvent être sortis pour les nettoyer.

Les tablettes de rangement situées en dessous peuvent être utilisées comme espaces de rangement une fois que les tiroirs sont sortis.

L'extraction et l'insertion des tiroirs sont différents en fonction du système téléscopique. L'appareil peut contenir différents systèmes téléscopiques.

Pour les appareils avec NoFrost:*

Remarque

La consommation d'énergie augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

Laisser le tiroir du bas dans l'appareil. Ne pas obstruer les fentes d'aération du ventilateur au dos de l'appareil.

Pour les appareils sans NoFrost :*

Remarque

La consommation d'énergie augmente et la puissance frigorifique diminue si la ventilation est insuffisante. Ne pas obstruer les fentes d'aération du ventilateur au dos de l'appareil !

Tiroir sans système téléscopique

Fig. 35 Retirer le tiroir comme illustré sur la figure.

Tiroir sur rails télescopiques

Fig. 36

S'assurer que les exigences suivantes sont bien remplies : Le tiroir est complètement sorti (voir Fig. 2850).

▶ Soulever la bride de serrage gauche et tirer dans le même temps le tiroir sur la gauche vers l'avant Fig. 37 (1). Soulever la bride de serrage droite et tirer dans le même temps le tiroir sur la droite vers l'avant Fig. 37 (2). Retirer le tiroir par l'avant Fig. 37 (3).* Rentre les rails.

Extraction partielle de la partie réfrigérateur :*

Fig. 38*

Sortir le tiroir à mi-chemin Fig. 38 (1). Le soulever à l'avant Fig. 38 (2). Rentrer le rail de gauche Fig. 38 (3). Rentrer le rail de droite Fig. 38 (4). Retirer le tiroir par l'avant Fig. 38 (5).

Fig. 39*

Si les rails ne sont pas complètement rentrés après le retrait du tiroir :

Rentrer entièrement les rails.*

Remarque

L'endommagement ou le retrait de l'aimant du tiroir supérieur du congélateur entraîne un dysfonctionnement des capteurs de la porte. Ne pas endommager ni retirer l'aimant.

Fig. 40

Si le tiroir se trouve dans la partie supérieure du congélateur:

Soulever la partie avant du tiroir Fig. 40 (1). Sortir le tiroir par l'avant Fig. 40 (2). Remettre les rails.

Fig. 41

Si le tiroir se trouve au centre du congélateur : Sortir le tiroir jusqu'à mi-chemin. Soulever la partie arrière en l'attrapant par le bas Fig. 41 (1). Sortir le tiroir par l'avant Fig. 41 (2). Rentre les rails.

Tiroir sans système téléscopique

Fig. 42

Insérer le tiroir comme illustré sur la figure.

Tiroir sur rails télescopiques

Rentre les rails. Place le tiroir sur les rails. Le pousser entièrement jusqu'au fond. Extraction complète : Il s'enclenche à l'arrière de manière audible.

Extraction partielle de la partie réfrigérateur :*

Fig. 44*

Rentrer les rails.* Placer le tiroir sur les rails.* Le pousser entièrement jusqu'au fond.*

Extraction partielle de la partie congélateur

Fig. 45

Rentre les rails. Guide le tiroir en contournant les butées Fig. 45 (1). Place le tiroir sur les rails. Le pousser entièrement jusqu'au fond.

7.9 Couvercle du compartiment fruit & vegetable

Le couvercle du compartiment peut être sorti pour le nettoyer.

7.9.1 Sortir le couvercle du compartiment

S'assurer que les conditions suivantes sont bien respectées :

Le balconnet à bouteilles est enlevé (voir 7.7 Balconnet à bouteilles variable).

Fig. 46

Une fois que les tiroirs sont enlevés :

Tirer le couvercle vers l'avant jusqu'à dans l'orifice des pièces de retenue Fig. 46 (1). Le soulever par le bas à l'arrière et le sortir par le haut Fig. 46 (2).

7.9.2 Insérer le couvercle de compartiment

Fig. 47 Lorsque l'inscription THIS SIDE UP est située en haut :

Introduire les rainures du couvercle par l'orifice du support arrière Fig. 47 (1) et les enclencher à l'avant dans le support Fig. 47 (2). Amener le couvercle dans la position souhaitée (voir 7.10 Régulation de l'humidité).

7.10 Régulation de l'humidité

Vous pouvez régler vous-même l'humidité dans le tiroir en déplaçant le couvercle du compartiment.

Le couvercle du compartiment se trouve directement sur le tiroir et peut être recouvert par des tablettes de rangement ou des tiroirs supplémentaires.

Fig. 48

Faible humidité de l'air

Ouvrir le tiroir. Tirer le couvercle du compartiment vers l'avant. Si le tiroir est fermé : intervalle entre le couvercle et le compartiment. Désactiver l'HydroBreeze. L'hygrométrie diminue dans le compartiment.

Hygrométrie élevée:

Ouvrir le tiroir. Pousser le couvercle du compartiment vers l'arrière. Si le tiroir est fermé : le couvercle ferme hermétiquement le compartiment. Activer l'HydroBreeze. L'hygrométrie augmente dans le compartiment.

Lorsqu'une humidité excessive régne dans le:

Sélectionner un réglage « à faible hygrométrie » - ou épponger l'humidité avec un chiffon.

Remarque

Avec le réglage « Faible hygrométrie », le compartiment Fruit & Vegetable peut aussi être utilisé comme compartiment à viande et produits laitiers. Régler une faible hygrométrie

7.11 Hydrobreeze

L'HydroBreeze nébulise les produits réfrigérés et garantit l'humidité dans le compartiment.

L'HydroBreeze et le réservoir d'eau correspondant se trouvent dans le balconnet à bouteilles variable.

S'assurer que les conditions suivantes sont bien respectées :

• Le réservoir d'eau est nettoyé (voir 8.5.3 Nettoyer l'équipement).
• Le réservoir d'eau est correctement enclenché.
• L'humidité est réglée sur « forte humidité » (voir 7.10 Régulation de l'humidité). L'HydroBreeze est activé (voir HydroBreeze).

Avertissement

Eau souillée!

Toxines.

Remplir exclusivement avec de l'eau potable. L'HydroBreeze est désactivé : vider le réservoir d'eau. L'HydroBreeze sera inutilisé pendant un certain temps : vider le réservoir d'eau.

Attention

Liquides contenant du sucre!

Désodorisation de l'HydroBreeze.

Remplir exclusivement avec de l'eau potable.

Remarque

En utilisant de l'eau filtrée et décarbonisée, on obtient une eau potable de la meilleure qualité gustative pour un fonctionnement sans problème de l'HydroBreeze.

Cette qualité d'eau peut être obtenue avec un filtre à eau de table disponible dans les magasins spécialisés.

Remplissez le réservoir d'eau uniquement avec de l'eau potable filtrée et décarbonisée.

Le réservoir d'eau est intégré dans le bac à bouteilles variable (voir 1.2 Aperçu de l'appareil et de l'équipement).

Fig. 49

Appuyer sur le coin arrondi gauche de la plaque en verre avant. La tablette se relève à l'avant. Soulever la tablette et la rabattre vers l'arrière jusqu'à la butée Fig. 49 (1). La tablette est redressée. Pousser le curseur Fig. 49 (2) vers la gauche. Le réservoir d'eau sort de la cavité. Sortir le filtre à eau Fig. 49 (3). Nettoyer le réservoir d'eau (voir 8.5.3 Nettoyer l'équipement).

Ouverture carrée :

Remplir d'eau potable jusqu'au marquage. Rentrer le réservoir d'eau par le fond dans la cavité. Descendre lentement la partie avant et enfoncer le réservoir. Le réservoir d'eau est enclenché.

7.11.2 Démonter le réservoir d'eau

Le réservoir d'eau peut être démonté pour le nettoyer.

Fig. 50

Démonter le réservoir d'eau.

7.12 Icemaker

L'IceMaker sert exclusivement à produire des glaçons dans des quantités usuelles à la maison.

S'assurer que les conditions suivantes sont bien respectées :

• L'IceMaker est nettoyé (voir 8 Entretien).
• Le tiroir de l'IceMaker est complètement inséré.

7.12.1 Produire des glaçons

La capacité de production dépend de la température de réfrigeration. Plus la capacité est BASSE, plus importante est la quantité de glaçons qui peuvent être produites pendant une certaine période.

Quand l'IceMaker vient d'être mis en marche pour la première fois, il peut falloir jusqu'à 24 heures pour que les premiers glaçons soient produits.

• Activer la fonction IceMaker (voir 6.2 Logique d'utilisation). Produire une grande quantité de glaçons : activer la fonction MaxIce (voir 6.2 Logique d'utilisation). Produire une grande quantité de glaçons : décaler ou sortir les séparations dans le tiroir de l'IceMaker.* Répartir uniformément les glaçons dans le tiroir pour augmenter l'espace de remplissage. Fermer le tiroir : l'IceMaker se remet à produire automatiquement.

Remarque

Lorsqu'une certaine hauteur de remplissage du tiroir de l'IceMaker est atteinte, la production de glaçons s'arrête. L'IceMaker ne remplit pas le tiroir jusqu'au bord.

7.13 Variospace

Fig. 51

Vous pouvez retirer les tiroirs et les tablettes en verre de l'appareil. Vous gagnez ainsi de la place pour des aliments volumineux comme la volaille, la viande, les gros morceaux de gibier et les pâtisseries hautes. Ceux-ci peuvent être ainsi congelés en entier pour une utilisation ultérieure.

• Tenir compte des limites de charge des tiroirs et des tablettes en verre (voir 9.1 Données techniques).

7.14.1 Beurrier

Ouvrir / fermer le beurrier Fig. 52

Démonter le beurrier

Le beurrier peut être démonté pour le nettoyer.

Fig. 53

Démonter le beurrier

7.14.2 Casier à œufs

Le casier à œufs peut être retiré et retourné. Les deux parties du casier à œufs peuvent être utilisées pour signaler des différences, comme la date d'achat par exemple.

Utiliser le casier à œufs Fig. 54

Face supérieure: Y mesure les œufs de poule. Face inférieure: Y mesure les œufs de caille.

7.14.3 Porte-bouteilles

Utiliser le portebouteilles Fig. 55

Pousser le porte-bouteilles vers les bouteilles. Les bouteilles ne basculent pas.

Sortir le porte-bouteilles Fig. 56

Pousser le porte-bouteilles complètement vers la droite jusqu'au bord. Le sortir par l'arrière.

7.14.4 Accumulateur de froid

Les accumulateurs de froid empêchent que la température augmente trop rapidement en cas de panne de courant.

Appareils avec NoFrost :*

Les accumulateurs de froid se trouvent dans le tiroir.

Appareils sans NoFrost :*

Les accumulateurs de froid sont intégrés dans le cache du compartiment réfrigérateur.

Utiliser un accumulateur de froid

Appareils avec NoFrost :*

Fig. 57 Une fois que les accumulateurs de froid sont gelés :

Les poser au-dessus des produits congelés dans la partie supérieure avant de la partie congélateur.*

Appareils sans NoFrost :*

Fig. 58* Le tiroir du haut est sorti:*

Saisir l'accumulateur de froid par le côté et le pousser vers le bas. Placer les accumulateurs de froid congelés dans la partie supérieure avant de la partie congélateur au-dessus des aliments congelés.

Remettre les accumulateurs de froid après usage dans le cache de la partie congélateur:*

Fig. 59* Le tiroir du haut est sorti:*

Insérer les accumulateurs de froid dans le cache de la partie congélateur et les enclencher à l'avant.

7.14.5 Bac à glaçons avec couvercle

Utiliser le bac à glaçons

Fig. 60 Lorsque l'eau est gelée :

Rincer brièvement le bac à glaçons à l'eau chaude. Retirer le couvercle. Tourner légèrement les extrémités du bac à glaçons en sens opposé. Décoller les glaçons.

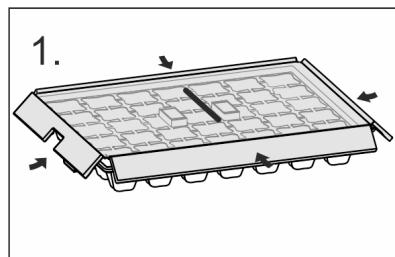

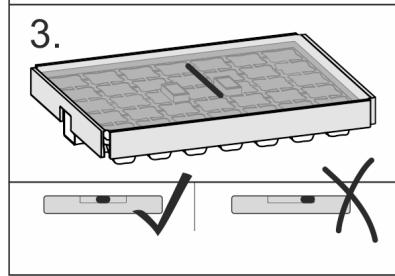

Démonter le bac à gonds

Le bac à glaçons peut être démonté pour le nettoyer.

Fig. 61

Démonter le bac à glaçons

8.1 Filtr à charbon actif FreshAir

Le filtre à charbon actif FreshAir se trouve dans le situé au-dessus du ventilateur.

Il garantit une qualité optimale de l'air.

Changer le filtre à charbon actif tous les 6 mois. Lorsque la fonction de rappel est activée, un message à l'écran invite à le remplacer. Le filtre à charbon actif peut être jeté avec les ordures ménagères.

Remarque

Le filtre à charbon actif FreshAir est disponible sur la boutique d'électroménager Liebherr (home.liebherr.com).

8.1.1 Retirer le filtre à charbon actif freshair

Fig. 62 Extraire le compartiment par l'avant Fig. 62 (1). Sortir le filtre à charbon actif Fig. 62 (2).

8.1.2 Insertion du filtre à charbon actif freshair

Fig. 63 Insérer le filtre à charbon actif d'après le schéma Fig. 63 (1). Le filtre à charbon actif s'enclenche. Une fois que le filtre à charbon actif est tourné vers le bas : insérer le compartiment Fig. 63 (2). Le filtre à charbon actif est désormais opérationnel.

8.2 Réservoir d'eau

Le réservoir d'eau InfinitySpring se trouve derrière le tiroir du bas dans le compartiment réfrigérateur.

8.2.1 Sortir le réservoir d'eau

Fermer le robinet d'eau. Laisser couler l'InfinitySpring pendant 30 s et recueillir l'eau résiduelle dans un verre. Sortir le tiroir. Tourner le réservoir d'eau vers la gauche jusqu'à la butée et l'extraire. L'eau qui s'écoule est recueillie dans le bac de réception. Vider l'eau du bac de réception d'eau. Nettoyer le bac de réception d'eau avec un chiffon ou dans le lave-vaisselle.

8.2.2 Insérer le réservoir d'eau

Fig. 64 Sortir le tiroir. Insérer le réservoir d'eau et le tourner vers la droite d'environ jusqu'à la butée. Vérifier que le réservoir d'eau est étanche et qu'il n'y a pas de fuite d'eau. Insérer le tiroir. Ouvrir le robinet d'eau. Purger le système d'approvisionnement en eau (voir notice de montage, raccordement d'eau)

À la place du filtre à eau, on peut insérer un réservoir d'eau supplémentaire.

Remarque

Le réservoir d'eau est disponible en pièce détachée.

8.2.3 Retrait-insertion du bac de réception d'eau

Le bac de récapuration d'eau peut être retiré pour être nettoyé.

Fig. 65 Enlever le bac de récapture d'eau par l'avant.

8.3 Filtre à eau

Le filtre à eau se trouve derrière le tiroir du bas compartiment réfrigérateur.

Absorbe les dépôts de l'eau et atténue le goût de chlore.

Changer le filtre à eau suivant la capacité prédéfinie au plus tard tous les 6 mois ou si une nette diminution de débit se produit. Le filtre à eau contient du charbon actif et peut être jeté avec les ordures ménagères ordinaires.

Remarque

Le filtre à eau est disponible sur la boutique d'électroménager Liebherr (home.liebherr.com).

8.3.1 Sortir le filtre à eau

Sortir le tiroir. Tourner le filtre à eau vers la gauche jusqu'à la butée et l'extraire. L'eau qui s'écoule est réceptionnée dans le bac de récapération. Nettoyer le bac de récapération d'eau avec un chiffon ou dans le lave-vaisselle.

8.3.2 Insérer le filtre à eau

Fig. 66

Sortir le tiroir. Insérer le filtre à eau et le tourner d'environ un quart vers la droite jusqu'à la butée. Vérifier que le filtre est étanche et qu'il n'y a pas de fuite d'eau. Insérer le tiroir.

Attention

Les filtres à eau neufs peuvent contenir des particules en suspension. 3 I Tirer de l'eau avec l'InfinitySpring et la jeter. Le filtre à eau est maintenant opérationnel.

Avertissement

Dégivrage incorrect de l'appareil! Lésions corporelles et dommages matériels.

Pour accélérer le dégivrage, ne pas utiliser d'autres dispositifs mécaniques ou d'autres moyens que ceux recommandés par le fabricant. Pas d'appareil de chauffage, de nettoyeur à vapeur, de flamme nue ni de spray dégivrant pour dégivrer l'appareil. Ne pas retirer le givre avec des objets pointus.

8.4.1 Dégivrer le compartiment réfrigérateur

Le dégivrage s'effectue automatiquement. L'eau de dégivrage s'écoule par l'orifice d'évacuation et s'évapore.

Nettoyer régulièrement l'orifice d'évacuation (voir 8.5 Nettoyer l'appareil).

8.4.2 Dégivrer la partie congélateur avec nofrost*

Le dégivrage est effectué automatiquement par le système NoFrost. L'humidité qui se dépose sur l'évaporateur se dégèle régulièrement et s'évapore.

Il n'est pas nécessaire de procéder au dégivrage de l'appareil.

8.4.3 Dégivrer manuellement la partie congélateur*

Une couche de givre ou de glace se forme après une durée de fonctionnement plus ou moins longue.

Les facteurs suivants accélèrent la formation de la couche de givre ou de glace :

• L'appareil est souvent ouvert.
• Des aliments chauds sont chargés. Un jour avant le dégivrage : Activez SuperFrost (voir 6.3 Fonctions). Les aliments congélés contiennent une certaine « réserve de froid ». Mise à l'arrêt de l'appareil (voir 6.4 Réglages). Débranchez la prise ou coupez le fusible.
• Poser les accumulateurs de froid au-dessus des alimentés congélés. Envelopper les alimentés congélés dans du papier journal ou des couvertures et les conserver dans un endroit frais. Placer une marmite remplie d'eau chaude, pas bouillante, sur la plaque du milieu.

Cela accélérera le dégivrage.

Laisser la porte de l'appareil ouverte pendant le dégivrage. Retirer les morceaux de glaçon qui se détachent. Veiller à ce que de l'eau de dégivrage ne s'écoule pas à l'extérieur du meuble. Éponger les éventuelles eaux de dégivrage avec une éponge ou un chiffon. Nettoyer l'appareil (voir 8.5 Nettoyer l'appareil).

Avertissement

Risque d'électrocution!

Débranchez la prise du réfrigérateur ou débranchez le câble d'alimentation.

Avertissement

Risque d'incendie

Ne pas endommager le circuit frigorifique.

Vider l'appareil. Débrancher la prise d'alimentation.

- Ou Active Cleaning Mode. (voir Cleaning Mode*)

Attention

Nettoyage incorrect!

Détartrage de l'appareil.

Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre. Ne pas utiliser d'éponge ou de laine d'acier abrasive. Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

Surfaces en plastique : Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle. Surfaces en métal : Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle. Orifice d'évacuation Fig. 1 (13) : Eliminer les dépôts avec un fin objet, par exemple un coton-tige.

Attention

Nettoyage incorrect!

Détartrage de l'appareil.

Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre. Ne pas utiliser d'éponge ou de laine d'acier abrasive. Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

Nettoyage avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle:

• VarioSafe
• Couvercle du compartiment Fruit & Vegetable
• Tiroir

Attention: Ne pas retirer l'aimant situé sur le tiroir! L'aimant assure le bon fonctionnement de l'IceMaker.

• Séparateur de glaçons situé dans le tiroir de l'IceMaker
• Porte-bouteilles amovible

Nettoyage avec un chiffon doux :

• Rails télescopiques Attention : la graisse qui se trouve dans les pistes de roulement sert de lubrifiant et ne doit pas être enlevée ! Lavage au lave-vaiselle jusqu'à 60°C : Balconnets de contre-porte
• VarioBox Range-bouteilles
• Tablette de rangement
• Tablette de rangement divisible
• Pièce de retenue tablette de rangement divisible
• Réservoir d'eau et couvercle de réservoir d'eau Hydro-Breeze
• Bac de récupération d'eau
• Bac à oeufs
• Beurrier
• Bac à glaçons
• Pelle à glaçons Démonter l'équipement : voir chapitre concerné. Nettoyer l'équipement

8.5.4 Nettoyer l'infinityspring

La sortie de l'InfinitySpring et la zone autour peuvent être nettoyées sans débrancher l'appareil de l'alimentation électrique.

Le nettoyage doit être effectué à :

La première mise en service en cas de non-utilisation pendant plus de 5 jours. Appuyez sur le bouton-pression inférieur du distributeur. L'unité de distribution sort. Nettoyer la sortie d'eau et la zone autour avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle. Relacher le bouton-pression inférieur. 2 I Tirer de l'eau avec l'InfinitySpring et la jeter.*

8.5.5 Nettoyer l'hydrobreeze

Le nettoyage doit être effectué à :

La première mise en service, L'HydroBreeze est désactivé pendant plus de 48 heures. Remplissage du réservoir d'eau.

S'assurer que les conditions suivantes sont bien respectées :

L'HydroBreeze est désactivé (voir HydroBreeze). Le réservoir d'eau est retiré et lavé au lave-vaisselle. Essuyer la cavité avec un chiffon humide. Insérer le réservoir d'eau. Activer l'HydroBreeze.

8.5.6 Nettoyer l'icemake

L'IceMaker peut être nettoyé de différentes manières.

Le nettoyage doit être effectué à :

La première mise en service. Non-utilisation pendant plus de 5 jours.*

S'assurer que les conditions suivantes sont bien respectées :

Le tiroir de l'iceMaker est vidé. Le tiroir de l'IceMaker est inséré. IceMaker est activé. (voir 6.2 Logique d'utilisation)

Première mise en service ou non-utilisation prolongée

Nettoyer l'IceMaker avec la fonction TubeClean.

Insérer le tiroir vide de 1,5 l (hauteur max. 10 cm) dans le tiroir sous l'IceMaker. Activer la fonction TubeClean. (voir 6.2 Logique d'utilisation) La procédure de rinçage se prépare (max. 60 min.) : le symbole clignote. Les conduites d'eau sont rincées : le symbole vibre. La procédure de rinçage est terminée : la fonction est désactivée automatiquement. Retirer le tiroir IceMaker et enlever le récipient. Nettoyer le tiroir de l'IceMaker à l'eau chaude additionnée d'un peu de détergent. Insérer le tiroir de l'IceMaker. La production de glaçons démarre automatiquement.

Sans filtre à eau*

▶ Jeter les glaçons fabriqués 24 heures après la première production.

Avec le filtre à eau :*

▶ Jeter les glaçons fabriqués 48 heures après la première production. - ou 2. Tirer de l'eau avec l'InfinitySpring et la jeter.

Nettoyage selon les besoins

Nettoyer manuellement l'IceMaker.

Retirer le tiroir de l'IceMaker et le nettoyer à l'eau chaude additionnée d'un peu de détergent. Insérer le tiroir de l'IceMaker. La production de glaçons démarre automatiquement.

8.5.7 À propos du nettoyage

Essuyer l'appareil et les pièces d'équipement pour les sécher. Brancher l'appareil et le mettre en marche. Active SuperFrost (voir 6.3 Fonctions).

Une fois que la température est assez froide :

Mettre les aliments à l'intérieur. Répéter régulièrement le nettoyage.

9.1 Données techniques

Plage de température
Réfrigération	3 °C à 9 °C
BioFresh	0 °C à 3 °C
Congélation	-26 °C à -15 °C

Quantité de congélation maximale / 24h
Partie congélateur	Voir plaque signalétique sous « Capa-cité de congélation … /24h »

Poids de charge maximum des équipements
Équipement	Largeur de l'appareil 550 mm(voir la notice de montage, Dimensions de l'appareil)	Largeur de l'appareil 600 mm(voir la notice de montage, Dimensions de l'appareil)	Largeur de l'appareil 700 mm(voir la notice de montage, Dimensions de l'appareil)
Tiroir sur tablette en verre	12 kg	15 kg	--
Extraction partielle de la partie congéla- teur	12 kg	15 kg	25 kg

Dimensions maximes plaque de cuisson
Largeur	466 mm
Profondeur	386 mm
Hauteur	50 mm
Production de glaçons avec IceMaker
Production de glaçons toutes les 24 h	À une température de -18 °C : 1,2 kg de glaçons
Production de glaçons maximale toutes les 24 h	Lorsque la fonction MaxIce est activée : 1,5 kg de glaçons

Éclairage
Classe d'efficacité énergétique1	Source lumi-neuse
Ce produit contient une source lumineuse de la classe d'efficacité énergétique F	LED

L'appareil peut contenir des sources lumineuses de différentes classes d'efficacité énergétique. La classe d'efficacité énergétique la plus basse est indiquée.

Pour les appareils avec connexion Wi-Fi :*

Spécification de fréquence*
Bande de fréquences	2,4 GHz
Puisance rayonnée maximale	<100 mW
Fonction de l'équipements radio	Intégration dans le réseau Wi-Fi local pour la communication de données

9.2 Bruits de fonctionnement

L'appareil émet différents bruits de fonctionnement quand il est en marche.

• Avec une puissance de réfrigération modérée, l'appareil fonctionne en économisant l'énergie mais plus longtemps. Le volume sonore est plus faible.
• Avec une puissance de réfrigération forte, les aliments sont refroidis plus rapidement. Le volume sonore est plus élevé.

Examples :

• Fonctions activées (voir 6.3 Fonctions)
• Ventilateur en marche
• Aliments récemment rangés
• Température ambianté élevée
• Porte longuement ouverte

Bruit	Cause possible	Type de bruit
Bouillonnement et chuchotement	Du réfrigérant s'écoule dans le circuit frigorifique.	Bruit de fonction- nement normal
Sifflement et crachotement	Du réfrigérant gicle dans le circuit frigo-rifique.	Bruit de fonction- nement normal
Bourdonnement	L'appareil refroidi. Le volume sonore dépend de la puis-sance de réfrigéra-tion.	Bruit de fonction- nement normal
Bruits d'aspiration	La porte à amortis-seur est ouverte et fermée.	Bruit de fonction- nement normal
Ronronnement et grésillement	Le ventilateur fon-tionne.	Bruit de fonction- nement normal
Cliquetis	Les composants sont activés et désactivés.	Bruit de commuta-tion normal
Pétarade ou ronfle-ment	Les soupapes ou les clapets sont actifs.	Bruit de commuta-tion normal

Bruit	Cause possible	Type de bruit	Corriger
Vibration	Montage incorrect	Bruit signalant une anomalie	Vérifier le montage. Aligner l'ap-hareil.
Claquement	Équipement, objets à l'intérieur de l'ap-pareil	Bruit signalant une anomalie	Fixer les pieces d'équipements. Laisser de l'espace entre les objets.

9.3 Problème technique

Cet appareil a été conçu et fabriqué pour en garantir la sécurité de fonctionnement et une grande longévité. Si une anomalie

devait quand même se présenter pendant son fonctionnement, vérifier d'abord si le problème ne provient pas d'une erreur de manipulation. Dans ce cas, les frais qui en résulteraient seraient à charge de l'utilisateur, même en période de garantie.

L'utilisateur peut remédier lui-même aux problèmes suivants.

9.3.1 Fonctionnement de l'appareil

Erreur	Cause	Mesures à prendre
L'appareil ne fonctionne pas.	→ L'appareil n'est pas allumé.	► Allumer l'appareil.
	→ La fiche n'est pas insérée correctement dans la prise.	► Vérifier la fiche.
	→ Le fusible de la prise est grillé.	► Vérifier le fusible.
	→ Panne de secteur	► Laisser l'appareil fermé.► Protégier les alimentés : Pose des accumulateurs de froid sur les alimentés ou utiliser un congélateur décentralisé si la panne de secteur devait se prolonger.► Ne pas reconceler des alimentés décongelés.
	→ La fiche de l'appareil ne s'insère pas correctement dans l'appareil.	► Contrôler la fiche de l'appareil.
La température n'est pas suffisamentasse.	→ La porte de l'appareil n'est pas fermée correctement.	► Fermer la porte de l'appareil.
	→ La ventilation et l'aération ne sont pas suffisantes.	► Dégager la grille d'aération et la nettoyer.
	→ La température ambiente est trop élevé.	► Solution du problème : (voir 1.3 Domaine d'application de l'appareil) .
	→ L'appareil a été ouvert trop souvent ou trop longtemps.	► Attendre que la température nécessaire se rétabissé d'elle-même. Si ce n'est pas le cas, s'adresser au S.A.V. (voir 9.4 Service clients) .
	→ Une quantité trop importante d'ali-ments frais a été rangée sans SuperFrost.	► Solution du problème : (voir SuperFrost)
	→ La température est mal réglée.	► Régler la température sur plus froid et vérifier au bout de 24 heures.
	→ L'appareil est placé trop前几天 d'une source de chaleur (cuisinière, radiateur, etc.).	► Changeur l'emplacement de l'appareil ou de la source de chaleur.
	→ L'appareil n'a pas été inséré correctement dans la niche.	► Vérifier si l'appareil est inséré correctement et que la porte se ferme correctement.
Le joint de porte est défectueux ou doit être remplace pour d'autres raisons.	→ Le joint de porte peut être changé. Il peut être remplace facilement sans aucun outil.	► S'adresser au S.A.V. (voir 9.4 Service clients) .
L'appareil est gelé ou de l'eau de condensation se forme.	→ Le joint de la porte est peut-être sorti de sa rainure.	► Vérifier que le joint de porte est bien inséré dans la rainure.

9.3.2 Équipement

Erreur	Cause	Mesures à prendre
Impossible d'al-lumer l'IceMaker.*	→ L'appareil et l'IceMaker ne sont pas raccordés.	► Raccorder l'appareil (voir la notice de montage).
L'IceMaker ne produit pas de glaçons.	→ L'IceMaker n'est pas allumé.	► Activer l'IceMaker.
	→ Le tiroir de l'IceMaker n'est pas fermé correctement.	► Insérer correctement le tiroir.
	→ L'arrivée d'eau n'est pas ouverte.*	► Ouvrir l'arrivée d'eau.*
L'IceMaker ne fonctionne pas.	→ De l'air estprésent dans le système d'eau.	► Purger le système d'approvisionnement en eau (voir la notice de montage, Raccordement d'eau).
L'InfinitySpring ne fonctionne pas.	→ Le bac à gaçons tourne.	► Faire une nouvelle tentative après 1 minute.
	→ De l'air estprésent dans le système d'eau.	► Purger le système d'approvisionnement en eau (voir la notice de montage, Raccordement d'eau).
	→ L'arrivée d'eau n'est pas ouverte.*	► Ouvrir l'arrivée d'eau.*
Le débit d'eau à l'InfinitySpring est irrégulier.	→ Le Perlator ist encrassé.	► Remplacer le Perlator. S'adresser au S.A.V. (voir 9.4 Service clients).
L'HydroBreeze n'humidifie pas les produits réfri-gérés.	→ L'HydroBreeze n'est pas activé.	► Activer l'HydroBreeze.
	→ Il n'y a pas suffisamment d'eau dans le réservoir d'eau.	► Remplir le réservoir d'eau.
	→ Des saletés sont générées devant le concentrateur.	► Nettoyer l'HydroBreeze.
	→ Le réservoir d'eau n'est pas inséré correctement à la profondeur prévue.	► Encliqueter correctement le réservoir d'eau.
	→ Le couvercle du compartment Fruit & Vegetable-Safe est régèle sur « Humidité de l'air faible ».	► Régler le couvercle du compartment Fruit & Vegetable-Safe sur « Humidité de l'air elevée ».
L'éclairage interne s'allume pas.	→ L'appareil n'est pas allumé.	► Allumer l'appareil.
	→ La porte est restée ouverte pendant plus de 15 min.	► L'éclairage interieur s'éteint automatiquement après 15 min. environ lorsque la porte est ouverte.
	→ L'éclairage LED est défectueux ou le cache est endommagé :	▲ AVERTISSEMENT Risque de blessure dû à un choc électrique! Des pièces sous tension se trouvent sous le cache. ► Faire replacer ou réparer l'éclairage interieur LED unique-ment par le S.A.V. ou par un technicien qualifié spéciale-ment formé.

9.4 Service clients

Vérifier d'abord si vous pouvez vous-même corriger l'anomalie (voir 9 Aide clients). Si ce n'est pas le cas, adressez-vous au service après-vente.

Vous trouverez l'adresse dans la brochure de SAV « Liebherr jointe »

Avertissement

Réparation non effectuée par du personnel qualifié ! Blessures.

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 8 Entretien) que par le S. A. V. Faire replacer le câble d'alimentation endommagé uniquement par le fabricant ou par son service après-vente ou toute autre personne qualifiée. Sur les appareils équipés d'un connecteur IEC, le remplacement peut être effectué par le client.

9.4.1 Contacter le service client

Assurez-vous d'avoir les informations suivantes concernant l'appareil sous la main :

Désignation de l'appareil (modèle et indice)

□ N° de SAV (entretien) □ N° de série (N° S) Consulter les informations concernant l'appareil sur l'écran (voir Info).

Relever les informations concernant l'appareil sur la plaque signalétique (voir 9.5 Plaque signalétique). Prendre note des informations sur l'appareil. Informer le service client : signaler l'anomalie et donner les informations sur l'appareil. Ceci vous permettra de bénéficier d'un service rapide et précis. Suivre les autres consignes du service après-vente.

9.5 Plaque signalétique

La plaque signalétique se trouve derrière les tiroirs à l'intérieur de l'appareil.

Fig. 67

Désignation de l'appareil

N° de série

(2) N° de SAV Lire les informations de la plaque signalétique.

10 Mettre hors service

Vider l'appareil. Désactiver l'IceMaker. Éteindre l'appareil (voir 6.4 Réglages). Débrancher la prise d'alimentation. Enlever la fiche de l'appareil si nécessaire : la sorting et la déplacer simultanément de gauche à droite. Nettoyer l'appareil (voir 8.5 Nettoyer l'appareil). Laisser la porte ouverte pour éviter la formation de mauvaises odeurs.

11.1 Préparer l'appareil pour l'élimination

LI-lon

Lieberherr utilise des piles dans certains appareils. Au sein de l'UE, le législateur oblige l'utilisateur final à trier les batteries avant l'élimination des appareils usagés afin de protéger l'environnement. Si votre appareil contient des piles, une notice correspondante est jointe à l'appareil.

Lampes

Si vous pouvez retirer les lampes vous-même sans les endommager, retirez-les également avant l'élimination.

Mise hors service de l'appareil. Appareil avec piles : retirez les piles. Description : voir le chapitre Maintenance. Si possible : retirez les lampes sans les endommager.

11.2 Éliminer l'appareil dans le respect de l'environnement

L'appareil contient encore des matériaux de valeur et doit être collecté séparément des déchets non triés.

LI-lon

LI-lon

Éliminez les piles séparément de l'appareil usagé. Les batteries peuvent être collectées gratuitement dans un point de vente ou un centre de recyclage.

Lampes

Éliminez les lampes retirées via les systèmes de collecte appropriés.

En Allemagne :

Vous pouvez éliminer gratuitement l'appareil dans l'un des conteneurs de collecte de classe 1 de vos centres de recyclage locaux. En cas d'achat d'un réfrigerateur/congélateur neuf dans un point de vente dont la surface de vente est supérieure à 400m², celui-ci reprend également gratuitement l'appareil usage.

Avertissement

Fuite de réfrigerant et d'huile!

Incendie. Le réfrigerant est écologique mais inflammable. L'huile est également inflammable. En cas de fuite, le réfrigerant et l'huile peuvent s'enflammer en cas de concentration élevée et de contact avec une source de chaleur externe.

Ne pas endommager la tuyauterie du circuit réfrigérant et le compresseur. Veillez à ne pas endommager l'appareil pendant le transport. Éliminez les piles, les lampes et l'appareil conformément aux directives susmentionnées.

combiné réfrigérateur-congélateur encastrable avec
