Le réfrigérateur est destiné à une utilisation domestique pour la conservation des denrées fraîches à une température supérieure à 0°C. Le congélateur est destiné à une utilisation domestique pour la congélation des aliments frais et la conservation à long terme des surgelés (jusqu’à un an, selon la nature des produits).
Installation et raccordement 6 Inversion du sens d’ouverture de la porte 8 Bandeaux de commandes - Appareils avec régulation électronique 9 Bandeaux de commandes - Appareils avec régulation mécanique 15 Accessoires 16 Conservation des aliments frais dans le réfrigérateur 18 Conservation des aliments dans le tiroir FRAÎCHEUR (COOL’N’FRESH) 19 Congélation des aliments et stockage des surgelés 20 Dégivrage de l’appareil 22 Nettoyage 22 Guide de dépannage 24 Information sur le bruit 26
Elle décrit l’appareil et la manière de s’en servir correctement en toute sécurité. Elle a été rédigée pour différents modèles et elle décrit donc des fonctions et des accessoires que votre appareil ne possède pas. • Cette notice comporte aussi des instructions pour le modèle avec congélateur à froid ventilé (NO FROST) et dégivrage automatique. • Retirez l’emballage qui protégeait l’appareil durant le transport. • L’emballage est constitué de matériaux écologiques qui peuvent être récupéré, recyclés ou détruits sans nuire à l’environnement. • Des entretoises sont déjà montées sur le coin des portes (appareils en pose libre) ou sur la carrosserie (appareils encastrables) ; démontez-les et remplacez-les par les entretoises jointes. • Après avoir installé l’appareil dans son emplacement, attendez environ deux heures avant de le brancher au réseau électrique afin de diminuer les risques de dysfonctionnement dus à l’influence du transport et de la manutention sur le système de réfrigération. • L’appareil doit être raccordé au réseau selon la réglementation et les normes en vigueur. • L’appareil ne doit pas être utilisé en plein air ou exposé aux intempéries. • Débranchez toujours l’appareil avant de le nettoyer ou de remplacer l’ampoule. • Si le cordon secteur est endommagé, il doit être remplacé par notre Service Après-Vente ou par un professionnel qualifié afin d’éviter tout danger. • Si vous n’utilisez pas votre combiné pendant un long moment, mettez-le à l’arrêt et débranchezle. Videz-le, nettoyez-le et laissez la porte entrouverte. • Afin de préserver l’environnement, remettez votre appareil usagé aux services habilités pour la collecte des appareils électriques. • Ne laissez pas les enfants jouer avec l’appareil. • Grâce aux charnières à fermeture automatique en fin de course, la porte ne risque pas de rester entrebâillée. De plus, elles limitent son angle d’ouverture et évitent ainsi d’endommager les meubles adjacents. • La plaque signalétique comportant les principales caractéristiques techniques est apposée à l’intérieur de l’appareil. Si elle n’est pas dans votre langue, collez par-dessus l’étiquette adhésive jointe. • Recommandations importantes - Les ouvertures d’aération de l’appareil ou du meuble dans lequel il est encastré doivent rester propres et ne pas être obstruées. - N’utilisez aucun instrument pour dégivrer l’appareil, exceptés ceux recommandés par le constructeur. - Pour éviter toute pollution pendant l’installation, le nettoyage, ou la mise au rebut, veillez à ne pas endommager le condenseur, les matériaux isolants ou les tuyaux contenant du fluide frigorigène à l’arrière de l’appareil. - N’utilisez pas d’appareils électriques à l’intérieur du réfrigérateur, à l’exception de ceux recommandés explicitement par le fabriquant.
Électronique (DEEE). Cette directive sert de règlement cadre à la reprise, au recyclage et à la valorisation des appareils usagés dans toute l’Europe. Ce produit doit donc faire l’objet d’une collecte sélective. Lorsque vous ne l’utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchèterie qui traite les DEEE ; vous contribuerez ainsi à éviter des conséquences néfastes pour la santé et l’environnement. Pour tout renseignement sur la mise au rebut et le recyclage de ce produit, veuillez contacter la mairie ou le service de la propreté de votre commune, ou encore le magasin dans lequel vous l’avez acheté.

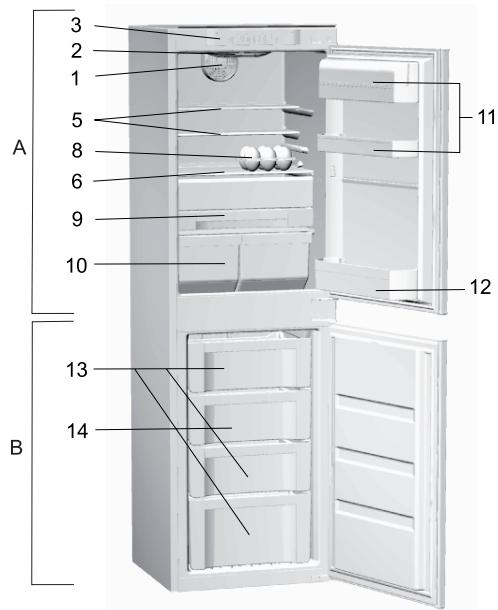

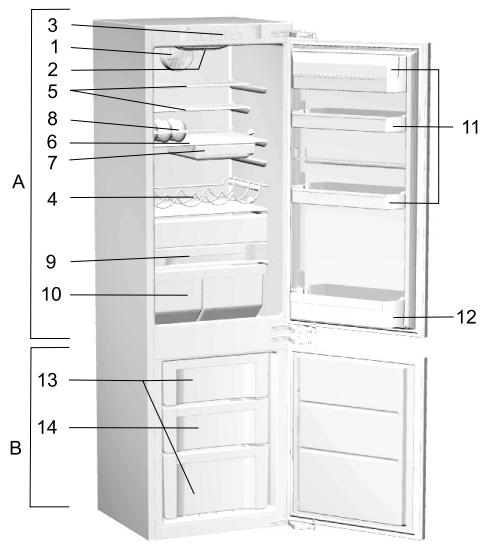

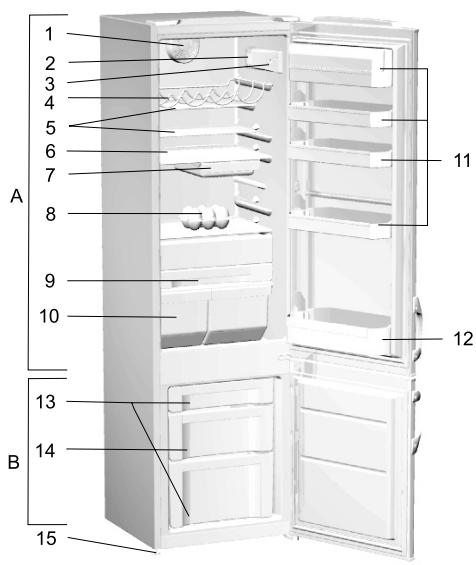

7 Plateau repas amovible 8 Bac à oeufs modulable (fermé : 6 oeufs, ouvert : 12 œufs) 9 Tiroir FRAÎCHEUR (COOL’N’FRESH) La température ambiante la plus favorable à son bon fonctionnement est indiquée dans le tableau ci-dessous. La classe climatique de l’appareil figure sur sa plaque signalétique. Classe climatique

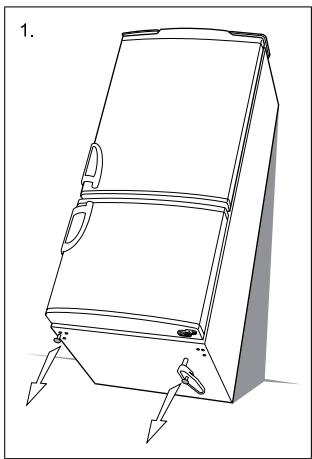

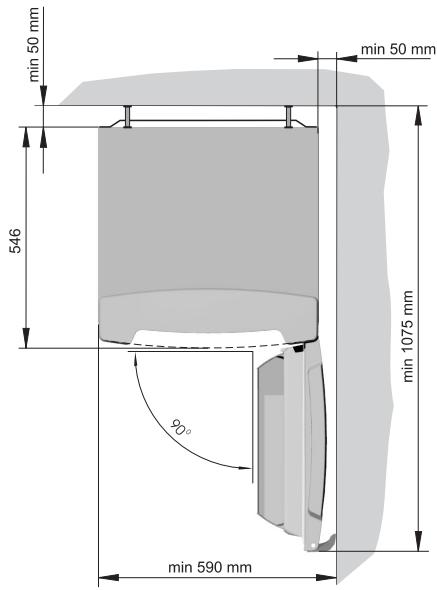

• Évitez d’exposer l’appareil aux rayons du soleil ou de le placer près d’une source de chaleur. Si cela n’est pas possible, installez une plaque d’isolation entre le réfrigérateur et la source de chaleur. • L’appareil est en pose libre mais peut aussi être encastré. Veillez à laisser suffisamment d’espace à l’arrière pour le refroidissement du condenseur. Si vous encastrez l’appareil, il faudra réaliser une ouverture de 200 cm² dans le caisson. La distance entre le combiné et les meubles situés audessus doit être au minimum de 5 cm. Après l’installation, la prise murale doit rester accessible.
• Le raccordement au réseau électrique et la mise à la terre de l’appareil doivent être réalisés conformément aux règlements et normes électriques en vigueur. L’appareil peut tolérer des écarts de tension de courte durée, mais au maximum de -6% à +6%.

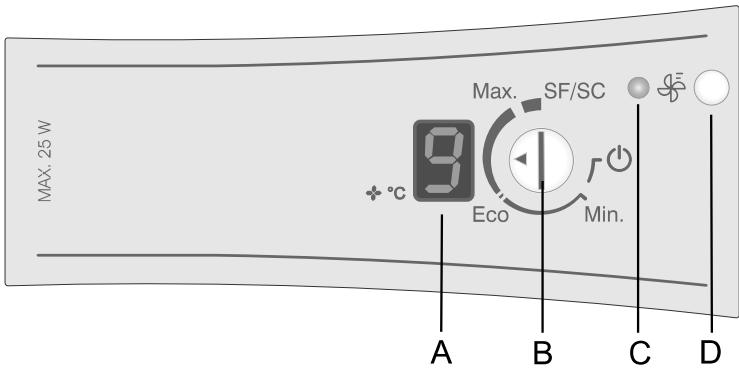

D Touche Réfrigération rapide avec activation du ventilateur
(l’appareil est à l’arrêt, mais il demeure sous tension).
Si la température de la pièce dans laquelle l’appareil est installé est inférieure à 16°C, nous vous recommandons de régler le thermostat sur Max. Si la température ambiante est supérieure à la normale, nous vous recommandons d’activer la réfrigération rapide avec ventilateur en appuyant sur la touche (D) – (uniquement sur les modèles avec le Bandeau 1). Position SF/SC - SF est l’abréviation de Super Frost et indique la position Congélation Rapide (uniquement sur certains modèles). - SC est l’abréviation de Super Cool et indique la position Réfrigération Rapide (uniquement sur certains modèles).
• Lorsqu’on met l’appareil en service, l’afficheur (A) clignote quelques secondes puis la température réglée apparaît. Au bout d’un certain temps, la température de l’appareil (ou sa valeur maximale) est indiquée. Tant que la température réelle du réfrigérateur n’est pas descendue à la température réglée, c’est la température réglée qui est affichée. On active la réfrigération rapide avec ventilateur en appuyant sur la touche (D). Le voyant orange s’allume (C). Le ventilateur procure une meilleure répartition du froid et réduit la condensation sur les clayettes et les tiroirs. Le ventilateur fonctionne seulement lorsque la porte du réfrigérateur est fermée.
Si vous ne mettez pas cette fonction à l’arrêt manuellement, elle se désactivera automatiquement au bout de deux jours environ. • Dans le cas où la congélation rapide se désactive automatiquement, l’appareil revient en fonctionnement normal sur le réglage Max ; si cela ne vous convient pas, tournez le bouton du thermostat sur une autre position. • Utilisez la fonction congélation rapide lors de la mise en service de l’appareil, avant le nettoyage intégral et lors de l’introduction de grandes quantités de denrées à congeler. • Pour recommencer une nouvelle procédure de congélation rapide, tournez d’abord le bouton (B) de la position SF/SC jusqu’à la position Eco, puis de nouveau sur SF/SC.

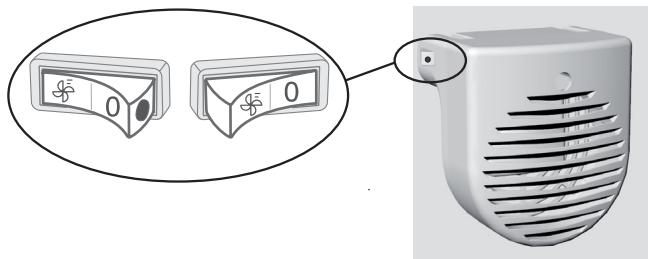

• La ventilation est une fonction complémentaire qu’il est recommandé d’activer uniquement pour une courte période dans les circonstances suivantes : - température ambiante élevée (plus de 30°C) - humidité élevée (en été) - lorsque vous rangez une grande quantité de provisions dans le réfrigérateur après avoir fait vos achats (fonction réfrigération rapide). • Pour mettre en marche ou arrêter le ventilateur : Marche =

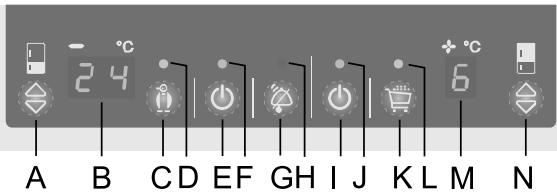

L’alarme retentit lorsque la porte du réfrigérateur reste ouverte plus d’une minute et s’arrête quand la porte est fermée. BANDEAU DE COMMANDE III Appareil avec vanne et froid ventilé (NO FROST)
B Thermomètre à affichage numérique du congélateur : indique la température de -16 à -24°C C Touche Congélation rapide D Voyant orange : allumé lorsque la congélation rapide est activée E Touche Marche/Arrêt principale (réfrigérateur et congélateur) F Voyant vert : allumé lorsque le congélateur est en marche G Touche Alarme : arrêt de l’alarme et Sécurité enfants
I Touche Marche/Arrêt du réfrigérateur J Voyant vert : allumé lorsque le réfrigérateur est en marche K Touche Réfrigération rapide L Voyant orange : allumé lorsque la réfrigération rapide est activée M Thermomètre à affichage numérique du réfrigérateur : indique la température de +1°C à +9°C. N Touche de réglage de la température du réfrigérateur
• Pour mettre l’appareil en marche ou à l’arrêt, appuyez (E). Le réfrigérateur et le 3 secondes sur la touche congélateur sont alors tous deux en fonctionnement et les voyants verts (F) et (J) sont allumés. Par la suite, vous pouvez arrêter le réfrigérateur seul en appuyant 3 secondes sur la (I) ; (le voyant vert (J) s’éteint alors. touche • Les thermomètres numériques indiquent +9°C pour le réfrigérateur et 0°C pour le congélateur. Ces chiffres ne changent pas tant que la température réelle des deux compartiments n’est pas descendue à des valeurs inférieures. • La température du réfrigérateur a été réglée en usine à +5°C et celle du congélateur à -18°C (valeurs recommandées).
Pour modifier le réglage, exercez de brèves pressions successives : l’affichage change par intervalles de 1°C. Pendant ce temps, les autres touches sont inopérantes. Environ 5 secondes après la dernière pression sur les touches, la température réelle apparaît sur les afficheurs du réfrigérateur et du congélateur.
Si la porte reste ouverte plus d’une minute, un signal sonore continu retentit et le voyant rouge (H) s’allume. Lorsque vous fermez la porte, le signal d’alarme s’arrête automatiquement, mais vous pouvez aussi le stopper en appuyant sur la touche Alarme (G).
Si la température est excessive, un signal sonore retentit par intermittence; en même temps, la température clignote sur l’afficheur. • Pour arrêter le signal sonore, appuyez sur la touche Alarme (G). La température et le voyant rouge cessent automatiquement de clignoter lorsque la température du réfrigérateur ou du congélateur est suffisamment descendue pour garantir la bonne conservation des denrées périssables. • Si la température du congélateur n’a pas atteint la valeur requise 24 heures après la coupure de l’alarme, le signal sonore retentit de nouveau ; il s’arrête automatiquement quand le congélateur est parvenu à la température convenable pour la conservation correcte des surgelés. Lors de la mise en service, une temporisation de 24 heures évite le déclenchement inutile de l’alarme.
Réfrigération rapide Pour activer cette fonction dans le réfrigérateur, appuyez sur la (K) (le voyant orange (L) s’allume). touche Dans ce cas, le ventilateur fonctionne aussi, à condition que la porte du réfrigérateur soit fermée.Elle se désactive automatiquement au bout de 6 heures et la température du réfrigérateur revient à son réglage précédent. Cette fonction sert à réfrigérer une grande quantité d’aliments frais introduits en une seule fois dans l’appareil. Congélation rapide Pour activer le refroidissement intensif du congélateur, appuyez sur (C) ; le voyant orange (D) s’allume et la congélation la touche rapide est lancée.
Utilisez cette fonction lors de la mise en service de l’appareil, avant de le nettoyer, et avant de congeler une grande quantité de produits. Sécurité enfants La sécurité enfants intégrée évite les modifications involontaires de la température et même l’arrêt intempestif de l’appareil. Pour l’activer ou la désactiver, appuyez 3 secondes sur la touche Alarme (G) (les lettres « LL » et « L » clignotent alternativement sur les deux afficheurs pendant 3 secondes). Tant que la sécurité enfants est active, seule la touche Alarme peut fonctionner. Si vous appuyez sur une autre touche, « LL » et « L » apparaissent sur les afficheurs.
Pour l’arrêter, réglez-le sur STOP (0). Réglage de la température • Les chiffres élevés du thermostat (vers 7) correspondent aux températures les plus froides dans l’ensemble de l’appareil. La température du réfrigérateur peut même descendre audessous de 0°C. Réglez le thermostat sur les valeurs élevées uniquement dans deux cas : s’il est recommandé d’obtenir une réfrigération intense, ou si la température ambiante est inférieure à 16°C. Quand la température ambiante est normale, nous vous recommandons de régler le thermostat sur une valeur moyenne. • Les variations de la température ambiante ont une influence sur la température du réfrigérateur. Réglez le bouton du thermostat en conséquence. • Sur la position STOP (0), le système de réfrigération est à l’arrêt, mais l’appareil reste sous tension (la lampe s’allume lorsqu’on ouvre la porte).
• La ventilation est une fonction complémentaire qu’il est recommandé d’activer dans les circonstances suivantes : - température ambiante élevée (plus de 30°C), - humidité élevée (en été), - lorsque vous rangez une grande quantité de provisions dans le réfrigérateur et que vous activez la fonction réfrigération rapide. • Pour mettre en marche ou arrêter le ventilateur : Marche =
Il est donc conseillé d’ajuster en conséquence le bouton du thermostat du réfrigérateur.
Le réglage de la température du réfrigérateur a une incidence indirecte sur celle du congélateur.
Les équipements varient selon les modèles.
Contre-porte du réfrigérateur
Conseils pour ranger les aliments
- En haut : semi-conserves, pain, vin, gâteaux… - Au milieu : produits laitiers, plats cuisinés, desserts lactés, jus de fruits, bière, préparations en vinaigrette… - En bas : viande, produits à base de viande, charcuterie… - Bac à légumes : fruits frais, légumes, salade, légumes racines, pommes de terre, oignons, ail, tomates, fruits tropicaux, choucroute crue, navets…
- Compartiments pour la congélation des aliments frais et la conservation des surgelés.
Précautions et conseils
• Respectez toujours la date limite d’utilisation optimale indiquée sur les emballages. • Emballez soigneusement vos aliments pour qu’ils ne s’imprègnent pas l’un l’autre des différentes odeurs et prennent l’humidité. • Ne conservez pas de matières inflammables, volatiles ou explosives dans votre réfrigérateur. • Les bouteilles contenant des boissons fortement alcoolisées doivent être fermées hermétiquement et rangées en position verticale. • Certaines solutions organiques, comme par exemple les essences contenues dans la peau des citrons et oranges, l’acide du beurre et des matières grasses, peuvent causer le vieillissement prématuré des matières plastiques et du joint si ceux-ci sont exposés longtemps à leurs effets. • Une odeur désagréable signifie qu’un aliment se gâte ou que le réfrigérateur n’est pas propre (voir le chapitre Nettoyage). • Si vous vous absentez pendant un certain temps (vacances, etc.), retirez les denrées périssables de votre réfrigérateur.
Aliments Œufs, marinades, viande fumée (COOL’N’FRESH) est fonction du taux d’humidité des aliments qui s’y trouvent et de sa fréquence d’ouverture. • Lorsque vous faites vos courses, veillez à acheter des aliments bien frais : la qualité de leur conservation en dépend. • Rangez séparément la viande et les légumes non emballés, ou enveloppez-les convenablement. Veillez à ce que les différentes pièces de viande ne se touchent pas. Il est recommandé de les envelopper et les ranger séparément pour éviter la contamination bactérienne au cas où un morceau se gâterait. • Environ 30 à 60 minutes avant utilisation, retirez les aliments du tiroir pour laisser leur arôme et leur saveur s’épanouir à la température ambiante. • Il est préférable de ne pas conserver dans le tiroir FRAÎCHEUR (COOL’N’FRESH) les aliments très sensibles aux basses températures : ananas, avocats, bananes, olives, pommes de terre, aubergines, concombres, haricots verts, poivrons, melons, potirons… • Pour enlever le tiroir FRESH ZONE : - Soulevez l’abattant (1), maintenez-le au milieu, puis tirez-le vers vous tout en le soulevant (voir la photo ci-dessus). - Tirez le tiroir jusqu’à la position indiquée sur la figure (détail A), puis faites-le tourner vers le bas et enlevez-le complètement.
Congélation des aliments frais
- bandeaux de commandes 1 et 2 : tournez le bouton B sur la position SF/SC - bandeau de commandes 3 : appuyez sur la touche C - régulation mécanique : tournez le bouton du thermostat entre 4 et 6. Lorsque les 24 h sont écoulées, introduisez les denrées fraîches dans le compartiment de congélation. Les denrées fraîches ne doivent pas toucher celles qui sont déjà congelées. Sur le modèle avec froid ventilé (NO FROST), veillez à laisser suffisamment d’espace en haut du congélateur pour que l’air puisse circuler librement ; il faut éviter de ranger des aliments audessus du niveau de stockage maximum indiqué (voir la figure). • 24 heures plus tard, vous pouvez placer dans le compartiment de conservation les aliments que vous venez de congeler, et recommencer si besoin une nouvelle procédure de congélation. Vous pouvez aussi retirer les tiroirs et stocker les surgelés directement sur les clayettes réfrigérantes. • Si vous congelez seulement de petites quantités (1 à 2 kg) il n’est pas nécessaire d’activer au préalable la fonction congélation rapide.
• L’emballage doit être étanche à l’air et à l’humidité pour éviter le dessèchement et la perte des vitamines. • Marquez les portions emballées en indiquant la date de congélation, la quantité et la nature du produit. • Il est indispensable que les denrées congèlent le plus vite possible. Les portions ne doivent donc pas être trop grosses. Nous vous recommandons de les laisser séjourner au réfrigérateur avant de les congeler. • La quantité d’aliments frais que vous pouvez congeler en une seule fois est indiquée sur la plaque signalétique de l’appareil. Si vous congelez une plus grande quantité, cela nuira à la qualité de la congélation et par conséquent à la valeur nutritionnelle de vos surgelés.
à -18°C. N’achetez pas de produits recouverts de givre car cela indique qu’ils ont déjà commencé à décongeler plusieurs fois. Sur le trajet vers votre domicile, protégez les denrées contre la décongélation car l’élévation de la température raccourcit la durée de conservation des surgelés et altère leur qualité.
Au cas où la paroi arrière serait couverte d’une couche de givre excessive (3 à 5 mm d’épaisseur), mettez le réfrigérateur à l’arrêt et dégivrez-le manuellement.
• 24 heures avant le dégivrage, activez la fonction Congélation rapide pour refroidir vos surgelés au maximum (voir le chapitre Congélation rapide correspondant à votre modèle). Ensuite, videz le congélateur et conservez vos surgelés au frais pour qu’ils ne décongèlent pas. • Mettez l’appareil à l’arrêt (voir le chapitre Mise en marche/Arrêt de l’appareil correspondant à votre modèle). • Placez une serpillière sous l’appareil pour qu’elle absorbe l’eau de dégivrage et changez-la régulièrement. • Ne faites pas fondre le givre à l’aide d’appareils électriques (sèche-cheveux, etc.) RISQUE D’ÉLECTROCUTION ! • N’utilisez pas d’aérosols destinés au dégivrage car ils peuvent endommager les pièces en plastique ou être préjudiciables à la santé. • Nettoyez et essuyez l’intérieur de l’appareil (voir le chapitre Nettoyage). • Avant de réintroduire les aliments dans le congélateur, remettez l’appareil en marche.

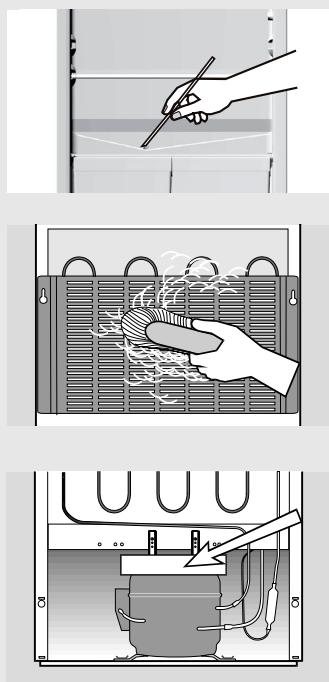

• Nettoyez les surfaces laquées ou en aluminium avec un chiffon doux et un détergent à base d’alcool (produit pour les vitres par exemple). • lavez l’intérieur du réfrigérateur avec un détergent liquide et rincez à l’eau tiède vinaigrée. • Les tiroirs, clayettes et balconnets comportant une bordure décorative d’aspect métallique ne passent pas au lavevaisselle. Nettoyez-les uniquement avec un chiffon doux et du détergent liquide dilué, sans frotter trop fort. • La gouttière et l’orifice situés en bas de la paroi arrière, à l’intérieur de la cuve, servent à évacuer l’eau de dégivrage ; il ne faut donc pas qu’ils soient obstrués (par exemple par des débris d’aliments). Inspectez-les périodiquement et nettoyezles si nécessaire. Vous pouvez déboucher l’orifice avec une paille en plastique. • Le condenseur placé sur la paroi arrière doit toujours être propre, exempt de poussière et de dépôts gras. Dépoussiérezle régulièrement avec une brosse non métallique ou un aspirateur.
• Lorsque vous avez terminé le nettoyage, remettez l’appareil en marche et rangez les aliments dans le combiné.
• La température ambiante est trop élevée. • La porte a été ouverte trop fréquemment ou trop longtemps. • La porte est mal fermée (un objet gène la fermeture, joint en mauvais état, etc.). • Vous avez introduit une trop grande quantité d’aliments frais dans le combiné. • Le capteur du réfrigérateur (A) est recouvert par des aliments frais. Déplacez les denrées pour que l’air puisse circuler autour du capteur (uniquement sur certains modèles). • Vérifiez si la ventilation du compresseur est correcte et nettoyez le condenseur.
• Vous avez introduit des plats chauds dans le congélateur. • Les aliments ou les récipients touchent la paroi arrière. • Mauvaise étanchéité de la porte ; nettoyez ou remplacez le joint s’il est sale ou endommagé.
• Nettoyez l’orifice bouché avec une paille en plastique. • Dégivrez manuellement la couche de givre trop épaisse (voir le chapitre Dégivrage).
(congélateur uniquement) : La porte est difficile à ouvrir :
A - Appuyez sur le fermoir avec un tournevis (dans le sens de la flèche) et ôtez le couvercle.
Remplacez l’ampoule par une nouvelle (culot E 14, même puissance que l’ampoule d’origine) et remettez le couvercle en place. • Ne jetez pas la lampe usée avec les déchets organiques. • La lampe est un consommable, elle n’est donc pas couverte par la garantie. • Si vous ne parvenez pas à éliminer les anomalies malgré les conseils ci-dessus, mettez l’appareil à l’arrêt (voir le chapitre Mise en marche/Arrêt de l’appareil correspondant à votre modèle), mettez-le hors tension en débranchant la prise murale, attendez environ 10 minutes et rebranchez le combiné. Si le problème persiste, prévenez le Service Après-Vente le plus proche en lui précisant le type, le modèle et le numéro de série qui figurent sur la plaque signalétique apposée à l’intérieur de l’appareil.
• Après le démarrage de l’appareil, le fonctionnement du compresseur et la circulation du fluide frigorigène peuvent être un peu bruyants. Ceci n’est pas un défaut et n’a aucune influence sur la longévité de l’appareil. Avec le temps, l’intensité de ces bruits diminue ou subsiste éventuellement. • Quelquefois, on peut entendre aussi des bruits inhabituels assez forts qui sont dus le plus souvent au positionnement incorrect de l’appareil: - Il doit être stable et parfaitement horizontal sur un sol plan et dur. - Il ne doit pas toucher le mur ou les éléments voisins. - Vérifiez si les aménagements intérieurs tiennent bien en place, ou bien si les boîtes, bouteilles ou autres récipients ne s’entrechoquent pas.
