MODE D'EMPLOI IRSE1220 - IRSE 1224 LIEBHERR
Notice d'utilisation
1 Vue d'ensemble de l'appareil. 2
1.1 Articles fournis 2
1.2 Aperçu de l'appareil et de l'équipement 3
1.3 Domaine d'application de l'appareil 3
1.4 Conformité 3
1.5 Base de données EPREL 3
2 Consignes de sécurité générales. 4
3 Mise en service. 5
3.1 Allumer l'appareil 5
3.2 Insérer l'équipement 5
4. Gestion des aliments 5.
4.1 Ranger les aliments 5
4.2 Stockage d'aliments dans le réfrigérateur et règles
d'hygiène alimentaire 6
4.3 Durées de stockage 6
5 Économiser de l'énergie 7
6 Utilisation 7
6.1 Éléments de commande et d'affichage 7
6.1.1 Écran Status 7
6.1.2 Navigation 7
6.1.3 Structure de commande 7
6.1.4 Symboles d'affichage 8
6.2 Logique d'utilisation 8
6.2.1 Activer/désactiver la fonction 8
6.2.2 Choisir la valeur de la fonction 8
6.2.3 Activer/désactiver le réglage 8
6.2.4 Choisir la valeur de réglage 9
6.2.5 Ouvrir le menu Client 9
6.3 Fonctions 9
6.3.1 Régler la température 9
SuperCool. 9
PowerCool. 9
Party 10
Holiday 10
E-Saver. 10
6.4 Réglages 10
Établir la connexion WLAN. 10
Verrouillage d'entrée 11
Luminosité de l'écran. 11
Alarme de porte. 11
Info. 11
Sabbath Mode. 11
Mode de nettoyage. 12
Rappel. 12
Arrêter l'appareil. 12
6.5 Avertissements 12
6.5.1 Message 12
6.5.2 ModeDemo 12
7 Équipement 13
7.1 Compartiment condensateur 4 étoiles* 13
7.2 Balconnet de porte 13
7.3 Tablettes de rangement 13
7.4 Tablette de rangement divisible* 14
7.5 VarioSafe* 14
7.6 Emplacement pour plaque de cuisson* 15
7.7 Tiroirs 15
7.8 Couvercle du compartiment EasyFresh 16
7.9 Régulation de l'humidité 16
7.10 Bordure télescopique avec panier à bouteilles* 16
7.11 Accessoires 17
8 Entretien. 17
8.1 Filtre à charbon actif FreshAir* 17
8.2 Dégivrer l'appareil 18
8.3 Nettoyer l'appareil 18
9 Aide clients. 19
9.1 Données techniques 19
9.2 Bruits de fonctionnement 19
9.5 Plaque signalétique 21
11 Éliminer l'appareil 21
Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.
Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.
Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*)
Les instructions de manipulation sont indiquées par un. Les résultats de manipulation par un.
Cette notice concerne :
- DRe 4101
- DRf 3900
- DRf 3901
- IRd 3900
- IRd 3920
- IRd 4120
- IRd 4121
- IRDe 5120
- IRDe 5121
- IRe 3920
- IRe 3921
- IRe 4020
- IRe 4021
- IRe 4100
- IRe 4101
- IRe 4520
- IRe 4521
- IRf 3900
- IRf 3901
- IRe 5100
- IRf 5101
- IRSe 4100
- IRSe 4101
- IRSf 3900
- IRSf 3901
1.1 Articles fournis
Vérifier l'absence d'a varies de transport sur toutes les pièces. En cas de réclamation, adressez-vous au revendeur ou au service clients (voir 9.4 Service clients).
La livraison est composée des pièces suivantes :
- Appareil intégré
- Équipement (en fonction du modèle)
- Matériel de montage (en fonction du modèle)
- « Quick Start Guide »
- Guide d'installation
- Brochure SAV
1.2 Aperçu de l'appareil et de l'équipement
Fig. 1 Exemple de représentation
Plage de température
Compartiment réfrigérateur
(B) EasyFresh
Zone la plus froide
Équipement
(1) Commandes
Couvercle du compartiment EasyFresh
(2) Compartiment congélateur 4 étoiles*
EasyFresh-Safe
Ventilateur avec filtre à charbon actif FreshAir*
Orifice d'évacuation
(4) Tablette de rangement divisible*
Plaque signalétique
Tablette de rangement
(13) Bac à légumes*
(6) VarioSafe*
Balconnet de porte
(7) Bordure télescopique avec panier à bouteilles*
Porte-bouteilles
(8) Emplacement pour plaque de cuisson*
Remarque
À la livraison, les tablettes, les tiroirs ou les paniers sont disposés de façon à garantir une efficacité énergétique optimale.
L'appareil est exclusivement destiné au rafraîchissement de denrées alimentaires dans un environnement domestique ou similaire. En font partie, par exemple, l'utilisation
- dans des cuisines domestiques, des chambres d'hôtes,
- par des clients dans des maisons de campagne, des hôtels, des motels et autres structures d'accueil,
- dans la restauration et les services similaires dans le commerce de gros.
L'appareil ne convient pas pour congeler des aliments.
Toutes les autres utilisations sont interdites.
Utilisations incorrectes prévisibles
Les applications suivantes sont formellement interdites :
Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs médicaux 2007/47/CE - Utilisation dans des zones à risque d'explosion
Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.
Classes climatiques
L'appareil est conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.
Remarque
Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.
| Classe climatique | pour des températures ambantes de |
| SN | 10 °C à 32 °C |
| N | 16 °C à 32 °C |
| ST | 16 °C à 38 °C |
| T | 16 °C à 43 °C |
L'étanchéité du circuit réfrigérant est contrôlée. L'appareil, à l'état monté, est conforme aux règlements de sécurité et directives en vigueur 2014/35/EU, 2014/30/EU, 2009/125/CE, 2011/65/EU et 2010/30/EU.
1.5 Base de données EPREL
À partir du 1er mars 2021, les informations relatives au label énergétique et aux exigences d'écoconception seront disponibles dans la base de données européenne sur l'étiquette énergétique (EPREL). La base de données est accessible via le lien https://eprel.ec.europa.eu/. Vous serez invité à introduire le nom du modèle. Le nom du modèle figure sur la plaque signalétique.
Dangers pour l'utilisateur :
- Cet appareil peut être utilisé par des enfants ainsi que par des personnes souffrant d'un handicap physique ou mental, d'une déficience sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet appareil, si elles sont encadrées ou si elles ont été informées sur l'utilisation sécuritaire de l'appareil et comprennent les risques qui en résultent. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien normal ne doivent pas être effectués par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l'appareil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil s'ils ne sont pas sous surveillance constante.
- Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
- En cas d'erreur, débrancher la prise ou couper le fusible.
- Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
- Les réparations et interventions sur l'appareil doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
- Installer, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
- Uniquement exploiter l'appareil à l'état monté.
- Conserver précieusement cette notice et la remettre éventuellement au nouveau propriétaire de l'appareil.
Risque d'incendie :
- Le réfrigérant (données sur la plaque signalétique) est écologique mais inflammable. Le réfrigérant qui fuie peut s'enflammer.
- N'endommagez pas les conduites du circuit frigorifique.
- Éviter de manipuler des sources d'inflammation à l'intérieur de l'appareil.
- N'utilise pas d'instruments électriques à l'intérieur de l'appareil (ex. : nettoyeur vapeur, radiateur, appareils à glace, etc.).
- En cas de fuite de réfrigérant : Éloigner toute flamme vive ou source d'ignition à
proximité de la fuite. Aérer convenablement la pièce. En informer le S. A. V.
- Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
- Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évitemment échappé peut s'enflammer au contact de composants électriques.
Risque de chute et de basculement :
- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.
Danger d'intoxication alimentaire :
- Ne pas consommer d'aliments périmés.
Risques de gelures, d'engourdissement et de douleurs :
- Éviter tout contact permanent de la peau avec des surfaces froides ou des aliments réfrigérés/congelés ou prendre des mesures de protection, comme le port de gants.
Risques de blessures et de dommages matériels :
- De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivrants.
- Ne pas enlever la glace avec des ustensiles tranchants.
Risque de dépréciation :
- Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.
Risque d'endommagement du front-ardoise
- Ne pas mettre d'autocollants sur la partie frontale.
Symboles sur l'appareil :
Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant: Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a également pas danger pendant le fonctionnement normal.
Le symbole se trouve sur le compresseur et indique le danger lié à la présence de substances inflammables. Ne pas enlever l'autocollant.
Cet autocollant ou un autocollant similaire peut se trouver au dos de l'appareil. Il concerne les panneaux revêtus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet avertissement est important lors du recyclage. Ne pas enlever l'autocollant.
Respecter les indications spécifiques des autres sections :
| ! | DANGER | indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | AVERTIS-SEMENT | indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| ! | ATTENTION | indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée. |
| ATTENTION | indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée. |
| Remarque | indique des remarques et conseils utiles. |
3.1 Allumer l'appareil
S'assurer que les conditions suivantes sont bien respectées :
L'appareil est encastré et raccordé conformément à la notice de montage. Toutes les bandes autocollantes, films autocollants et de protection, ainsi que les sécurités de transport ont été retirées de l'intérieur et l'extérieur de l'appareil. Toutes les publicités ont été retirées des tiroirs. Allumer l'appareil
Le statut s'affiche ensuite à l'écran. S'il est activé, désactiver le DemoMode. L'activation du DemoMode est signalée par un D lumineux dans le coin supérieur gauche de l'écran.
Fig. 3
Remarque
Recommandation du fabricant :
Charger les aliments : attendre environ 2 heures jusqu'à ce que la température régée soit atteinte. - Charger les aliments congelés à -18 °C ou une température plus froide.*
3.2 Insérer l'équipement
Utiliser l'équipement joint pour utiliser l'appareil de manière optimale. - Acheter une box SmartDevice et l'insérer (voir https://smartdevice.liebherr.com/install). Installer la SmartDevice-App (voir https://apps.home.liebherr.com/).
Remarque
Vous pouvez acheter les accessoires sur la boutique d'électroménager Liebherr (home.liebherr.com).
Avertissement
Risque d'incendie
Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de conservation des aliments de cet appareil, sauf s'ils sont du type recommandé par le fabricant.
En rangeant les aliments, respecter fondamentalement les points suivants :
Les fentes d'aération de la paroi arrière sont dégagées. Les fentes d'aération du ventilateur sont dégagées.* Les alimentés sont bien emballés.
- Les alimentés qui absorbent ou libèrent librement des odeurs ou des saveurs sont dans des récipients fermés ou sont couverts. La viande ou le poisson crus sont dans des récipients propres et fermés afin d'éviter que d'autres alimentés les touchent ou gouttent dessus. Les liquides sont dans des récipients fermés.
- Les aliments sont espacés pour que l'air puisse circuler facilement.
Remarque
Les aliments peuvent se gérer si ces règles ne sont pas respectées.
4.1.1 Compartiment réfrigérateur
Il est possible de régler différentes zones de température grâce à la circulation naturelle de l'air.
Classer les aliments :
Dans la partie supérieure et dans la porte : le beurre et le fromage, les conserves et les tubes. Dans la zone la plus froide Fig. 1 (C) : les denrées facilement périssables telles que les plats cuisinés, la viande et la charcuterie. Sur la tablette du bas : la viande ou le poisson cru.
4.1.2 Easyfresh-safe
Ce compartiment convient pour les aliments non emballés, comme les fruits et légumes.
L'hygrométrie dépend de la teneur hydrique des produits et de la fréquence d'ouverture. Vous pouvez réguler l'hygrométrie.
Classer les aliments :
Y ranger les fruits et les légumes non emballés. Trop forte humidité : réguler l'hygrométrie (voir 7.9 Régulation de l'humidité).
4.1.3 Partie congélateur*
La température de l'air mesurée avec un thermomètre ou d'autres instruments de mesure peut varier. Ces variations de température sont plus importantes dans un compartiment à moins plein ou vide et il est possible d'atteindre des températures plus élevées que -18 °C.
Congeler des aliments
La quantité maximale d'aliments frais que vous pouvez congeler dans les 24 heures est indiquée sur la plaque signalétique sous.
Pour que les aliments congèlent rapidement à cœur, ne pas dépasser les quantités suivantes par sachet :
Fruits, légumes jusqu'à 1 kg Viande jusqu'à 2,5 kg
Attention
Risque de blessure par des éclats de verre!
Les bouteilles et les canettes peuvent éclater sous l'effet de la congélation. Ceci concernent notamment les boissons gazeuses.
Ne pas congeler de bouteilles et de canettes de boissons!
Mettre les aliments directement dans le compartiment congélateur de façon à ce qu'ils touchent le fond ou les parois latérales.
Décongeler des aliments
Au réfrigérateur
Au four micro-ondes
Au four/fourneau
À température ambiante
Avertissement
Risque d'intoxication alimentaire!
Ne pas recongeler des aliments décongelés.
Ne sortir que la quantité d'aliments dont vous avez besoin. Transformer les aliments décongelés le plus rapidement possible.
4.2 Stockage d'aliments dans le réfrigérateur et règles d'hygiène alimentaire
La consommation croissante de plats cuisinés et d'autres aliments périssables et sensibles sans respecter la chaîne du froid exige une maîtrise plus précise de la température lors du transport et du stockage de ces produits. Dans les foyers, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent significativement et efficacement à l'amélioration de la conservation des aliments.
4.2.1 Maintien de la température
- Stocker les aliments les plus sensibles dans la zone la plus froide de l'appareil comme illustré sur la figure. Attendre que les aliments (par exemple la soupe) aient complètement refroidi avant de les ranger dans l'appareil. Limiter la fréquence d'ouverture de la porte. Respecter les règles d'hygiène alimentaire.
4.2.2 Règles d'hygiène alimentaire
Avant de les mettre au réfrigérateur, débarrasser les aliments de leur emballage extérieur (par exemple : emballages des packs de yaourts). En principe, emballer séparément les aliments pour éviter toute contamination entre les aliments. Ranger les alimentés de manière à ce que l'air puisse circuler librement autour. Consulter la notice, rundout pour les questions d'entretien. Nettoyer régulièrement l'intérieur de l'appareil à l'aide d'un détergent (pour les pièces métalliques avec un produit non oxydant).
4.3 Durées de stockage
Les durées de stockage indiquées sont des valeurs indicatives. Pour les alimentaires portant une date limite de conservation, c'est toujours la date indiquée sur l'emballage qui fait fj.
4.3.1 Compartiment réfrigérateur
C'est la date limite de conservation indiquée sur l'emballage qui fait foi.
4.3.2 Partie congélateur*
| Valeurs individuels pour la durée de stockage de différents aliments |
| Crème glacée | à -18 °C | 2 à 6 mois |
| Charcuterie, jambon | à -18 °C | 2 à 3 mois |
| Pains, viennoiseries | à -18 °C | 2 à 6 mois |
| Gibier, porc | à -18 °C | 6 à 9 mois |
| Poisson gras | à -18 °C | 2 à 6 mois |
| Poisson maigre | à -18 °C | 6 à 8 mois |
| Fromage | à -18 °C | 2 à 6 mois |
| Volaille, vande bovine | à -18 °C | 6 à 12 mois |
| Valeurs indicatives pour la durée de stockage de différents aliments |
| Légumes, fruits | à -18 °C | 6 à 12 mois |
5 Économiser de l'énergie
- Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
- Toujours laisser dégagées les fentes d'aération du ventilateur.
- Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire.
- La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambiante (voir 1.3 Domaine d'application de l'appareil). Si la température ambiante est plus élevée, la consommation d'énergie peut augmenter.
- Ouvrez l'appareil le plus brievement possible.
- Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
- Ranger les aliments par tri : home.liebherr.com/food.
- Emballer et couvrir tous les aliments pour les conserver. Cela évitera la formation de givre. Sortir les alimentés pendant le temps strictement nécessaire pour qu'ils ne se rechauffent pas.
- Laisser refroidir les plats chauds à température ambiante avant de les ranger.
- Décongeler les produits congelés dans le réfrigérateur.*
- En présence d'une couche de givre épaissie : dégiver l'appareil.*
- En cas de longues périodes de vacances, utiliser le Holiday-Mode (voir Holiday).
6.1 Éléments de commande et d'affichage
L'écran permet un rapide aperçu du réglage de température et de l'état des fonctions et réglages. Les fonctions et réglages sont utilisés soit par activation / déactivation soit par sélection d'une valeur.
6.1.1 Écran status
Fig. 4
Affichage de la température du compartiment réfrigérateur
L'écran Status affiche la température régée et constitue l'écran initial. À partir de là, la navigation se poursuit vers les fonctions et réglages.
6.1.2 Navigation
Pour accéder aux différentes options, appuyer sur le menu. Un signal retentit après avoir confirmé une fonction ou un réglage. Si aucun n'est effectué en l'espace de 10 s, l'affichage retourne à l'écran Status.
L'appareil s'utilise à l'aide des touches suivantes :
(1) Flèche de navigation vers la gauche / droite Fig. 5
Flèche de navigation vers la gauche / droite fig. 5 (1):
- Naviguer dans le menu. Après la dernière page du menu, la première s'affiche de nouveau.
- Naviguer dans le sous-menu. Après la dernière page du sous-menu, la première s'affiche de nouveau.
Confirmer fig. 5 (2):
- Activer / désactiver la fonction.
- Ouvrir le sous-menu.
- Confirmer le choix. L'affichage revient au menu.
- Confirmer le choix dans le sous-menu. L'affichage revient au menu.
Choisir. L'affichage revient à la fonction / au réglage.
Retour à l'écran status :
- Fermer et ouvrir la porte.
- Attendre 10 s. L'affichage revient à l'écran Status.
6.1.3 Structure de commande
La structure d'utilisation est expliquée à l'aide d'un modèle. L'écran change selon les fonctions ou réglages.
Fig. 6
(1) Statut (1) désactivé / activé
(2) Symbole ou valeur activée (3) Menu : Nom de la fonction ou menu : Nom du réglage
La navigation suivante est possible :
- Naviguer avec la flèche de navigation vers la gauche / la droite Fig. 5 (1).
- Avec Confirmer Fig. 5 (2), activer / déactiver la fonction Fig. 6 (1) / le réglage Fig. 6 (1).
Fig. 7
Menu : Nom de la fonction ou menu : Nom du réglage
(2) Status
(3) Symbole ou valeur activée
(4) Sous-menu : Nom de la fonction ou sous-menu : Nom du réglage
(2) désactivé / activé
La navigation suivante est possible :
- Naviguer avec la flèche de navigation vers la gauche / la droite Fig. 5 (1).
- Avec Confirmer Fig. 5 (2), appeler le sous-menu Fig. 7 (4).
- Naviguer avec la flèche de navigation vers la gauche/la droite Fig. 5 (1).
- Régler une nouvelle valeur : Avec Confirmer Fig. 5 (2), sélectionner une valeur désactivée Fig. 6 (1).
- Retour au menu : Avec Confirmer Fig. 5 (2), sélectionner la valeur déjà activée Fig. 6 (2).
6.1.4 Symboles d'affichage
Les symboles de l'affichage renseignent sur l'état de l'appareil.
| Symbole | État de apparéil |
| Standby |
| L' apparéil ou la zone de température s'éteint. |
| Chiffre vibrant |
| L' apparéil fonctionne. La température vibre jusqu'à ce que la valeur soit atteinte. |
| Symbole vibrant |
| L' apparéil fonctionne. Le réglage est effectué. |
6.2.1 Activer / désactiver la fonction
Les fonctions suivantes peuvent être activées / désactivées :
| Symbole | Fonction |
| * | SuperCoolx |
| PowerCoolx |
Symbole Fonction
Quand la fonction est activée, l'appareil fonctionne à température plus élevée. Raison pour laquelle les bruits de fonctionnement de l'appareil peuvent être temporairement plus élevés, avec une plus grande consommation d'énergie.
Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que la sélection s'affiche. Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Le statut s'affiche dans le menu. La fonction est activée / désactivée.
6.2.2 Choisir la valeur de la fonction
Pour les fonctions suivantes, une valeur peut être réglée dans le sous-menu :
Symbole Fonction
5 Régler la température Allumer/éteindre la zone de température
Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que la fonction s'affiche. Appuyer sur Confirmer Fig. 5 (2). Sélectionner la valeur de réglage à l'aide des flèches de navigation Fig. 5 (1).
Régler la température
Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Status: activé Fig. 6 (1) s'affiche brièvement dans le sousmenu Fig. 7 (4). L'écran revient au menu.
Allumer/éteindre la zone de température
Appuyer sur Confirmer et laisser enfoncé 3 secondes. Le signal de confirmation retentit. L'affichage revient à l'écran Status.
6.2.3 Activer / désactiver le réglage
Les réglages suivants peuvent être activés / désactivés :
Symbole Réglage
Symbole
Réglage
Arrêt²
Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que les réglages s'affichent. Appuyer sur Confirmer Fig. 5 (2). Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que le réglage souhaité s'affiche.
1 Activer le réglage (appui court)
Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Le statut s'affiche dans le menu. Le réglage est activé/désactivé.
2 Activer le réglage (appui long)
Appuyer sur Confirmer Fig. 5 (2) et laisser enfoncé 3 secondes. Le signal de confirmation retentit. Le statut s'affiche dans le menu. L'écran change.
6.2.4 Choisir la valeur de réglage
Pour les réglages suivants, une valeur peut être réglée dans le sous-menu :
Symbole
Réglages
Alarmedeporte
Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que les réglages s'affichent. Appuyer sur Confirmer Fig. 5 (2). Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que le réglage souhaité s'affiche. Appuyer sur Confirmer Fig. 5 (2). Sélectionner la valeur de réglage à l'aide des flèches de navigation Fig. 5 (1). Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Le statut s'affiche brievement dans le sous-menu. L'écran revient au menu.
Les réglages suivants peuvent être sélectionnés dans le menu Client :
Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que les réglages s'affichent. Appuyer sur Confirmer Fig. 5 (2). Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que les informations sur l'appareil s'affichent. Appuyer sur Confirmer Fig. 5 (2). Ouvrir le menu Client : Saisir le code numérique 151. Dans le menu Client, appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que le réglage souhaité s'affiche.
Choisir la valeur
Appuyer sur Confirmer Fig. 5 (2). Le signal de confirmation retentit. Le statut s'affiche brièvement à l'écran. L'écran revient au menu.
2 Activer le réglage
Appuyer sur Confirmer Fig. 5 (2) et laisser enfoncé 3 secondes. Le signal de confirmation retentit. Le statut s'affiche à l'écran. Le symbole vibre tant que l'appareil fonctionne.
6.3.1 Régler la température
La température dépend des facteurs suivants :
- de la fréquence d'ouverture de la porte
- de la durée d'ouverture de la porte
- de la température de la pièce dans laquelle se trouve l'appareil
- du type, de la température et de la quantité d'aliments
Zone de température Réglage recommandé
Comparti- 5°C
compartiment réfrigérateur
Régler la température
Régler la valeur (voir 6.2 Logique d'utilisation). La température s'affiche dans le coin inférieur droit de l'écran. La température actuelle clignote à l'écran.
Eteindre la zone de température
Régler la valeur (voir 6.2 Logique d'utilisation).
Cette fonction permet de passer à la puissance de refroidissement maximale. Il est ainsi possible d'atteindre les températures de refroidissement les plus basses.
La fonction concerne le compartiment réfrigérateur Fig. 1 (A).
Des températures plus basses sont atteintes dans le compartiment congélateur 4 étoiles.*
Utilisation :
- Refroidir rapidement de grandes quantités d'aliments.
- Congeler des aliments.
Activer / désactiver la fonction
Charger des aliments dans le compartiment congélateur 4 étoiles : Activer la fonction au moment de charger les aliments.* Charger des aliments dans le compartiment réfrigérateur : Activer la fonction au moment de charger les aliments. Activer / désactiver (voir 6.2 Logique d'utilisation)
La fonction se désactive automatiquement. L'appareil continue à fonctionner en mode normal. La température se fixe à la valeur pré-régée.
Cette fonction permet une stratification optimale des températures de refroidissement des aliments.
La fonction concerne le compartiment réfrigérateur Fig. 1 (A).
Utilisation :
- à température ambiante élevée (à partir d'environ 35°C )
- à taux d'humidité de l'air élevé, par exemple en été
- en cas de stockage de produits humides, pour empêcher la formation de condensation à l'intérieur
Activer / désactiver la fonction
Activer / désactiver (voir 6.2 Logique d'utilisation).
Remarque
Le ventilateur peut fonctionner, même si la fonction est désactivée. Ceci est inhérent au fonctionnement de l'appareil et parfaitement normal.
Fonction activée : La consommation d'énergie de l'appareil augmente légèrement.
Cette fonction propose un ensemble de fonctions et règles spéciales qui peuvent être utiles en cas d'organisation d'une fête.
Les fonctions suivantes sont activées :
SuperCool - IceMaker et MaxIce - InfinitySpring
Toutes les fonctions peuvent être réglées séparément, de manière flexible. Les modifications sont enregistrées à la désactivation de la fonction.
Activer / désactiver la fonction
Activer / désactiver (voir 6.2 Logique d'utilisation)
Activé : Toutes les fonctions sont activées en même temps.
Désactivé : les températures préreglées sont rétablies.
Après 24 heures, la fonction se désactive automatiquement.
Cette fonction veille à minimiser la consommation d'énergie pendant une absence prolongée. La température de refroidissement est augmentée à 15°C.
Utilisation :
- Économie d'énergie pendant une absence prolongée.
- Élimination des mauvaises odeurs et de la formation de moisissure pendant une absence prolongée.
Activer / désactiver la fonction
Vider totalement le compartiment réfrigerateur. Activer / désactiver (voir 6.2 Logique d'utilisation). Activé : La température de refroidissement est augmentée. Désactivé : la température préréglée est rétablie.
E-Saver
Cette fonction vise à diminuer la consommation d'énergie. Dans toutes les zones de température, des températures plus élevées sont préprogrammées, ce qui fait que l'appareil refroidit moins souvent.
Température partie réfrigerateur : 7 °C
Température partie congélateur: -16 °C
Utilisation :
Activer / désactiver la fonction
Activer / désactiver (voir 6.2 Logique d'utilisation).
Activé : des températures plus élevées sont préréglées dans toutes les zones de température. Désactivé : les températures préréglées sont rétablies.
Établir la connexion WLAN
Ce réglage permet de rétablir la connexion entre l'appareil et Internet. La connexion passe par la box SmartDevice. L'appareil peut être connecté par la SmartDevice-App dans un SmartHome-System. La SmartDevice-App et d'autres ÉcoSystèmes compatibles permettent en outre d'élargir les possibilités des options et des réglages.
Remarque
La box SmartDevice est disponible dans la boutique d'électroménager Liebherr (home.liebherr.com).
De plus amples informations sur la disponibilité, les conditions et les différentes options sont disponibles sur le site smartdevice.liebherr.com.
Utilisation :
- Utiliser l'appareil par la SmartDevice-App ou des ÉcoSystèmes compatibles.
- Utiliser les fonctions et réglages avancés.
- Afficher l'état actuel de l'appareil par la SmartDevice-App.
La box SmartDevice est achetée et configurée (voir https://smartdevice.liebherr.com/install). La SmartDevice-App est installée (voir https://apps.home.liebherr.com/).
Établir la connexion
Activer le réglage (voir 6.2 Logique d'utilisation) La connexion est établie: Status: activé Fig. 6 (1) et WiFi connecting s'affichent. Le symbole vibre. La connexion est établie : Status : activé Fig. 6 (1) s'affiche. La connexion est établie: WiFi s'affiche, l'écran devient bleu. La connexion a échoué : Status et Connect s'affichent. Le symbole reste affiché en permanence.
Couper la connexion
Désactiver le réglage (voir 6.2 Logique d'utilisation).
Fig. 9
La connexion est coupée : Le symbole s'affiche en permanence.
Réinitialiser la connexion
Réinitialiser les réglages (voir 6.2 Logique d'utilisation)
Fig. 10
L'état à la livraison de la connexion et des autres règles est rétabli.
Verrouillage d'entrée
Ce réglage empêche l'utilisation accidentelle de l'appareil, par exemple par des enfants.
Utilisation :
- Pour éviter la modification accidentelle des réglages et fonctions.
- Pour éviter l'arrêt accidentel de l'appareil.
- Pour éviter le réglage accidentel de la température.
Activer / désactiver le réglage
Activer / désactiver (voir 6.2 Logique d'utilisation).
Luminosité de l'écran
Ce réglage permet de régler progressivement la luminosité de l'écran.
Les niveaux de luminosité suivants sont disponibles :
Choisir le réglage
Régler la valeur (voir 6.2 Logique d'utilisation).
Alarme de porte
Ce réglage permet de régler la durée avant que l'alarme de porte (voir Fermer la porte) ne se déclenche.
Les valeurs suivantes peuvent être régées :
Régler la valeur (voir 6.5 Avertissements).
Ce réglage fournit des informations sur l'appareil et permet d'accéder au menu Client.
Les informations suivantes sont disponibles :
- Nom du modele
- Index
- Numéro de série
- Numéro de service
Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que les réglages s'affichent. Appuyer sur Confirmer Fig. 5 (2). Appuyer sur les flèches de navigation Fig. 5 (1) autant de fois que nécessaire jusqu'à ce que l'écran avec les informations s'affiche. Lire les informations sur l'appareil.
Ce réglage respecte les croyances religieuses lors du sabbat et les traditions de la foi juive. Si le SabbathMode est activé, certaines fonctions de l'électronique de commande sont désactivées. L'appareil peut ainsi être utilisé sans entraîner l'activité de l'appareil.
La liste des appareils certifiés Star-K est reprise sous www.star-k.org/appliances.
Avertissement
Risque d'intoxication alimentaire!
Si une panne secteur survient avec le SabbathMode activé, ce message n'est pas mémorisé. Dès que le courant est rétabli, l'appareil se remet à fonctionner en SabbathMode. Aucun message concernant la panne secteur n'apparaît dans l'afficheur de température à la fin de ce mode.
Si une panne de courant survient en SabbathMode :
vérifier la qualité des aliments. Ne pas consommer des aliments décongelés!
Comportement de l'appareil, quand SabbathMode est activé :
- L'écran Status affiche en permanence SabbathMode.
- L'écran est verrouillé et ne peut pas être utilisé, sauf pour désactiver le SabbathMode.
- Si les fonctions / réglages sont actifs, ils restent actifs. L'écran reste éclairé quand la porte est fermée.
- Les intervalles entre rappels sont interrompus.
- Les rappels et avertissements ne s'affichent pas. Aucun signal ne retentit. L'éclairage intérieur est désactivé.
- Le cycle de dégivrage fonctionne seulement à l'heure programmée, sans tenir compte de l'utilisation de l'appareil.
- Après une panne de secteur, l'appareil se remet automatiquement en SabbathMode.
Activer / désactiver le réglage
Active/désactiver(voir6.2 Logique d'utilisation
Ce réglage permet un nettoyage confortable de l'appareil.
Ce réglage concerne le compartiment réfrigérateur Fig. 1 (A).
Utilisation :
- Nettoyer manuellement le compartiment réfrigerateur.
Comportement de l'appareil, quand le réglage est activé :
- Le compartiment réfrigérateur est arrêté. L'éclairage intérieur est activé.
- Les rappels et avertissements ne s'affichent pas. Aucun signal ne retentit.
Activer / désactiver le réglage
Activer / désactiver le réglage (voir 6.2 Logique d'utilisation). Activé: Le compartiment réfrigérateur est éteint. La lumière reste allumée. Désactivé: la température pré-réglée est rétablie.
Après 60 min, le réglage se désactive automatiquement. L'application continue à fonctionner en mode normal.
Rappel
Les rappels sont signalés acoustiquement par un signal sonore et optiquement par un symbole à l'écran. Le signal sonore se renforce et augmente de volume jusqu'à la fin du message.
Remplacer le filtre à charbon actif freshair*
Ce message apparaît quand le filtre à air doit être remplacé.
Remplacer le filtre à air tous les six mois. Confirmer le message, l'intervalle des entretiens redémarre. Le filtre à air garantit une qualité optimale de l'air dans l'appareil.
Activer le réglage
Activer / désactiver (voir 6.2 Logique d'utilisation).
Arrêtez l'appareil
Ce réglage permet d'éteindre totalement l'appareil. L'écran devient noir.
Arrêter totalement l'appareil
Fig. 11
Activer/désactiver (voir 6.2 Logique d'utilisation).
6.5 Avertissements
Les avertissements sont signalés acoustiquement par un signal sonore et optiquement par un symbole à l'écran. Le signal
sonore se renforce et augmente de volume jusqu'à la fin du message.
Fermer la porte
Le message apparait quand la porte reste trop longtemps ouverte.
La durée avant l'affichage du message s'affiche peut être réglée.
Couper l'alarme : Confirmer le message.
-ou
Fermer la porte.
Erreur
Ce message apparait quand une anomalie survient. Un composant de l'appareil s'avère défectueux.
Ouvrir la porte. Prendre note du code d'erreur. Confirmer le message. L'avertisseur sonore s'arrête. L'affichage passe à l'écran Status. Fermer la porte. S'adresser au S. A. V. (voir 9.4 Service clients).
6.5.2 Demomode
Un « D » qui s'affiche à l'écran signifie que le mode démonstration est activé. Cette fonction est réservée au revendeur, puisque toutes les fonctions liées à la technique du froid sont désactivées.
Désactiver le demomode
Si la durée s'écoule à l'écran :
Confirmer l'écran avant la fin de la durée. Le DemoMode est désactivé. Si la durée ne s'écoule pas à l'écran : Retirer la fiche de la prise. Rebrancher la fiche. Le DemoMode est désactivé.

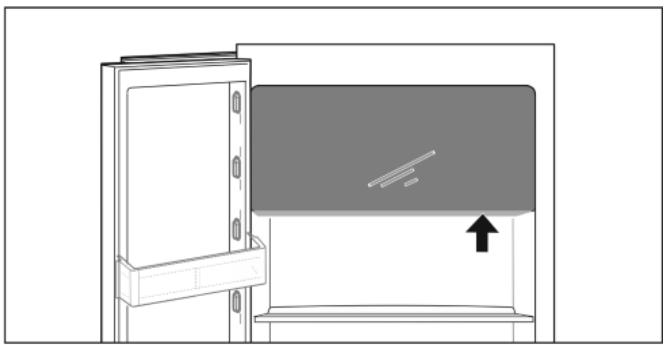

7.1.1 Ouvrir/fermer le compartiment congélateur
Fig. 12
Ouvrir le compartiment condensateur :
Insérer la partie poignée. Appuyer sur la plaque de poignée tout en tirant la porte vers l'avant.
Fermer le compartiment concélateur : Fermer la porte tout en l'appuyant dessus par l'avant. La porte est enclenchée.
7.2.1 Déplacer le balconnet de porte
Fig. 13
Retirer le balconnet comme illustré sur la figure.
7.2.2 Démonter des balconnets de portes
Les balconnets de portes peuvent être démontés pour les nettoyer.
Fig. 14
Démonter des balconnets de portes.
7.3.1 Déplacer les tablettes de rangement
Les tablettes de rangement sont sécurisées au moyen de butées pour éviter leur retrait par inadvertance.
Fig. 15
Soulever la tablette de rangement et la tirer vers l'avant. Évidement lateral sur position support. Déplacer la tablette de rangement : la soulever ou la descendre à toute hauteur souhaitée et l'insérer.
-ou Fig. 16
Sortir complètement la tablette de rangement : l'extraire vers l'avant. - Extraction facilitée : en positionnant la tablette de rangement à l'oblique. Reinsérer la tablette de rangement : la glisser à l'intérieur jusqu'à la butée. Les butées sont tournées vers le bas. Les butées se trouvent derrière la tablette de rangement avant.
La tablette de rangement se trouvant au-dessus des compartiments EasyFresh peut également être sortie.
Fig. 17
Sortir la tablette de rangement :
Soulever la tablette de rangement par l'avant et l'arrière. La sortir par l'avant.
Ne pas poser de produits sur le couvercle du compartiment situé en dessous!
Insérer la tablette de rangement :
Positionner la tablette de rangement à l'oblique en l'inclinant en bas vers l'arrière. Les bûtes sont tournées vers le bas. Insérer et poser la tablette de rangement.
7.3.2 Démonter des tablettes de rangement
Les tablettes de rangement peuvent être démontées pour les nettoyer.
Fig. 18
Démonter une tablette de rangement
7.4.1 Utiliser une tablette de rangement divisible
Les tablettes de rangement sont sécurisées au moyen de butées pour éviter leur retrait par inadvertance.
Fig. 19
Glisser la tablette de rangement divisible comme illustré sur la figure.
Fig. 20
Régler en hauteur :
Sortir les tablettes par l'avant Fig. 20 (1). Extraire les rails d'appui de leurs crans et les enclencher à la hauteur souhaitée. Insérer les tablettes individuellement l'une après l'autre.
Butées plates à l'avant, juste derrière le rail d'appui. Butées hautes à l'arrière.
Utiliser les deux tablettes de rangement :
Soulever la tablette supérieure, tirer la tablette inférieure vers l'avant. La tablette Fig. 20 (1) équipée de butées se trouve à l'avant. Les butées sont tournées vers le bas Fig. 20 (3).
Appareil avec compartiment concédataire:*
Ne pas poser les rails d'appui et les tablettes de rangement divisibles devant le ventilateur.
7.5 Variosafe*
Le VarioSafe offre de la place pour les aliments et les emballages de petite taille, les tubes et les verres.
7.5.1 Utiliser le variosafe
Le tiroir peut être sorti et inséré à deux hauteurs différentes. Ceci permet de conserver également de petites pièces hautes dans le tiroir.
Fig. 21
Sortir le tiroir. L'insérer à n'importe quelle hauteur Fig. 21 (1) ou Fig. 21 (2).
7.5.2 Décaler le variosafe
Le VarioSafe peut être décalé en hauteur dans son intégralité.
Fig. 22
Le tirer vers l'avant. Évidemment latéral sur position support. Le monter ou le descendre à n'importe quelle hauteur. Le pousser vers l'arrière.
7.5.3 Sortir complètement le variosafe
Le VarioSafe peut être sorti dans son intégralité.
Le tirer vers l'avant. Évidemment latéral sur position support.
Fig. 23 L'incliner et le tirer vers l'avant.
7.5.4 Démontrer le VarioSafe
Le VarioSafe peut être démonté pour le nettoyer.
Fig. 24 Démonter le VarioSafe
7.6 Emplacement pour plaque de cuisson*
Au-dessus des tiroirs, une place est prévue pour une plaque de cuisson. Fig. 1 (8).
Fig. 25
S'assurer que les conditions suivantes sont bien respectées :
Les dimensions maximales de la plaque de cuisson sont respectées (voir 9.1 Données techniques). La plaque de cuisson est refroidie à température ambiante. Le balconnet de la porte du bas est remonté d'au moins une position.
La porte étant ouverte : insérer la plaque de cuisson sur les supports latéraux du bas.
7.7 Tiroirs
Les tiroirs peuvent être sortis pour les nettoyer.
L'extraction et l'insertion des tiroirs sont différents en fonction du système télécopique. L'appareil peut contenir différents systèmes télécopiques.
7.7.1 Sortir le tiroir
Tiroir sans système téléscopique
Fig. 26
Retirer le tiroir comme illustré sur la figure.
Tiroir sur rail coulissant
Fig. 27
Retirer le tiroir comme illustré sur la figure.
Tiroir sur rails télescopiques
Fig. 28
Sortir le tiroir. Le soulever par l'arrière et le sortir par l'avant. Pousser les guides.
7.7.2 Insérer le tiroir
Tiroir sans système téléscopique
Fig. 29
Insérer le tiroir comme illustré sur la figure.
Tiroir sur rails coulissants
Fig. 30
Insérer le tiroir comme illustré sur la figure.
Tiroir sur rails télescopiques
Fig. 31 Les rails sont insérés : Rentrer le tiroir sur les rails complètement jusqu'à l'arrière. Il s'enclenche à l'arrière de manière audible.
7.8 Couvercle du compartiment easy-fresh
Le couvercle du compartiment peut être sorti pour le nettoyer.
7.8.1 Sortir le couvercle du compartiment
Fig. 32 Une fois que les tiroirs sont enlevés : Tirer le couvercle vers l'avant jusqu'à dans l'orifice des pièces de retenue Fig. 32 (1). Le soulever par le bas à l'arrière et le sortir par le haut Fig. 32 (2).
7.8.2 Insérer le couvercle de compartiment
Fig. 33 Introduire les rainures du couvercle par l'orifice du support arrière Fig. 33 (1) et les enclencher à l'avant dans le support Fig. 33 (2). Amener le couvercle dans la position souhaitée (voir 7.9 Régulation de l'humidité).
7.9 Régulation de l'humidité
Vous pouvez régler vous-même l'humidité dans le tiroir en déplaçant le couvercle du compartiment.
Le couvercle du compartiment se trouve directement sur le tiroir et peut être recouvert par des tablettes de rangement ou des tiroirs supplémentaires.
Fig. 34
Faible humidité de l'air
Ouvrir le tiroir. Tirer le couvercle du compartiment vers l'avant. Si le tiroir est fermé : intervalle entre le couvercle et le compartiment. L'hygrométrie diminue dans le compartiment.
Hygrométrie élevée
Ouvrir le tiroir.
Pousser le couvercle du compartiment vers l'arrière. Si le tiroir est fermé : le couvercle ferme hermétiquement le compartiment. L'hygrométrie augmente dans le compartiment.
Lorsqu'une humidité excessive régne dans le compartment:
Sélectionner un réglage « à faible hygrométrie » - ou épponger l'humidité avec un chiffon.
7.10 Bordure télescopique avec panier à bouteilles*
Des paniers à bouteilles amovibles sur la bordure téléscopique permettent d'avoir un grand espace de rangement de bouteilles. Lorsqu'on retire les paniers à bouteilles, il y a de la place dans la bordure téléscopique pour une caisse de boissons.
7.10.1 Utiliser un panier à bouteilles
Fig. 35
Pousser le porte-bouteilles vers les bouteilles. Les bouteilles ne basculent pas.
7.10.2 Démonter la cordure téléscopique
La cordure téléscopique est montée avec des rails téléscopiques sur une tablette.
La cordure téléscopique peut être démontée pour la nettoyer.
Sortir la courroie téléscopique
Sortir les paniers à bouteilles.
Fig. 36
Sortir la cordure téléscopique avec la tablette : Soulever légèrement la tablette par l'avant Fig. 36 (1) et la sortir vers l'avant Fig. 36 (2).
Fig. 37 Insérer complètement la cordure téléscopique Fig. 37 (1). La déscenclencher à l'arrière Fig. 37 (2). Sortir la cordure télescopique par l'avant Fig. 37 (3).
Insérer la courroie télescopique
Fig. 38 La poser au centre sur les rails Fig. 38 (1). Insérer complètement la cordure téléscopique Fig. 38 (2). Appuyer sur sa partie arrière jusqu'à ce qu'elle s'enclenche de manière audible Fig. 38 (3). Sortir la cordure téléscopique avec la tablette : la pousser vers l'arrière.
7.11.1 Porte-bouteilles
Utiliser le porte-bouteilles Fig. 39 Pousser le porte-bouteilles vers les bouteilles. Les bouteilles ne basculent pas.
Sortir le porte-bouteilles Fig. 40 Pousser le porte-bouteilles complètement vers la droite jusqu'au bord. Le sortir par l'arrière.
8.1 Filtre à charbon actif freshair *
Le filtre à charbon actif FreshAir se trouve dans le compartiment situé au-dessus du ventilateur.
Il garantit une qualité optimale de l'air.
Changer le filtre à charbon actif tous les 6 mois. Lorsque la fonction de rappel est activée, un message à l'écran invite à le remplacer. Le filtre à charbon actif peut être jeté avec les ordures ménagères.
Remarque
Le filtre à charbon actif FreshAir est disponible sur la boutique d'électroménager Liebherr (home.liebherr.com).
8.1.1 Retirer le filtre à charbon actif freshair
Fig. 41
Extraire le compartiment par l'avant Fig. 41 (1). Sortir le filtre à charbon actif Fig. 41 (2).
8.1.2 Insertion du filtre à charbon actif freshair
Fig. 42 Insérer le filtre à charbon actif d'après le schéma Fig. 42 (1). Le filtre à charbon actif s'enclenche. Une fois que le filtre à charbon actif est tourné vers le bas : Insérer le compartiment Fig. 42 (2). Le filtre à charbon actif est désormais opérationnel.
Avertissement
Dégivrage incorrect de l'appareil!
Lésions corporelles et dommages matériels.
Pas de dispositifs mécaniques ni d'autres moyens non recommandés par le fabricant pour accélérer le dégivrage. Pas d'appareil de chauffage, de nettoyeur à vapeur, de flamme nue ni de spray dégivrant pour dégivrer l'appareil. Ne pas retarder le givre avec des objets pointus. Ne pas endommager la tuyauterie du circuit réfrigérant.
Le dégivrage s'effectue automatiquement. L'eau de dégivrage s'écoule par l'orifice d'évacuation et s'évapore.
L'apparition de gouttes d'eau sur la paroi arrière est inhérente au fonctionnement et tout à fait normale.
Une couche de givre ou de glace peut également apparaître de temps à autre suite au réglage écoénergétique de l'appareil.
Nettoyer régulièrement l'orifice d'évacuation (voir 8.3 Nettoyer l'appareil).
8.2.2 Dégivrer manuellement le compartiment congélateur
Une couche de givre ou de glace se forme après une durée de fonctionnement plus ou moins longue.
Les facteurs suivants accélèrent la formation de la couche de givre ou de glace :
- L'appareil est souvent ouvert.
- Des alimentés chauds sont chargés. Éteindre l'appareil (voir 6.4 Réglages). Débrancher la prise ou couper le fusible. Envelopper les alimentés congelés dans du papier journal ou des couvertures et les conserver dans un endroit frais. Placer une marmite remplie d'eau chaude, pas bouillante, sur la plaque du milieu.
Cela accélère le dégivrage. Laisser la porte du tiroir et de l'appareil ouverte pendant le dégivrage.* Retirer les morceaux de glaçon qui se détachent. Veiller à ce que de l'eau de dégivrage ne s'écoule pas à l'extérieur du meuble.
Éponger eventuellement l'eau de dégivrage avec une éponge ou un chiffon. Nettoyer l'appareil (voir 8.3 Nettoyer l'appareil).
8.3.1 Préparer
Risque d'électrocution!
Débranchez la prise du réfrigérateur ou débranchez le câble d'alimentation.
Risque d'incendie. Ne pas endommager le circuit frigorigène. Vider l'appareil.
Attention
Nettoyage incorrect. Détérioration de l'appareil. Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre.
Surfaces en plastique :
Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle. Surfaces en métal : Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle. Nettoyer l'orifice d'évacuation Fig. 1 (11) : Éliminer les dépôts avec un fin objet, par exemple un coton-tige.
Attention
Nettoyage incorrect! Détérioration de l'appareil. Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre.
Nettoyage avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle :
- Bac de récupération d'eau
Balconnet de porte
- Tablette de rangement
- Tablette de rangement divisible*
- VarioSafe*
- Panier à bouteilles et bordure télescopique*
- Couvercle du compartiment EasyFresh
- Tiroir
Nettoyage avec un chiffon doux :
- Rails télescopiques Attention : la graisse qui se trouve dans les pistes de roulement sert de lubrifiant et ne doit pas être enlevée !
Lavage au lave-vaisse jusqu'à 60 °c:
- Porte-bouteilles
- Pièce de retenue tablette de rangement divisible
- Casier à œufs Démonter l'équipement : voir chapitre concerné. Démonter l'équipement.
8.3.4 À propos du nettoyage
Essuyer l'appareil et les pièces d'équipement pour les sécher. Brancher l'appareil et le mettre en marche. Une fois que la température est assez froide : Mettre les aliments à l'intérieur. Répéter régulièrement le nettoyage.
9 Aide clients
9.1 Données techniques
| Plage de température |
| Réfrigération | 2 °C à 9 °C |
| Quantité de congélation maximale / 24h |
| Compartment connéglateur* | Voir plaque signalétique sous « Capa-cité de congélation … /24h »* |
| Poids de charge maximum des équipements |
| Équipement | Largeur de l'appareil 55 cm (voir la notice de montage, Dimensions de l'appa-reil) | Largeur de l'appareil 60 cm (voir la notice de montage, Dimensions de l'appa-reil) | Largeur de l'appareil 70 cm (voir la notice de montage, Dimensions de l'appa-reil) |
| Bordure téléSCO-pique* | 20* kg* | 20* kg* | 20* kg* |
| Dimensions maximales plaque de cuisson* |
| Largeur | 466 mm |
| Profondeur | 386 mm |
| Hauteur | 50 mm |
| Éclairage |
| Classe d'efficacité énergétique1 | Source lumi-neuse |
| Ce produit contient une source lumineuse de la classe d'efficacité énergétique F | LED |
L'appareil peut contenir des sources lumineuses de classes d'efficacité énergétique différentes. La classe la plus faible est indiquée.
9.2 Bruits de fonctionnement
L'appareil émet différents bruits de fonctionnement quand il est en marche.
- Avec une puissance de réfrigération modérée, l'appareil fonctionne en économisant l'énergie mais plus longtemps. Le volume sonore est plus faible.
- Avec une puissance de réfrigération forte, les alimentés sont refroidis plus rapidement. Le volume sonore est plus élevé.
- Fonctions activées (voir 6.3 Fonctions)
- Ventilateur en marche*
- Aliments récemment rangés
- Température ambianté élevée
- Porte longuement ouverte
| Bruit | Cause possible | Type de bruit |
| Bouillonnement et chuchotement | Du réfrigérant s'écoule dans le circuit frigorifique. | Bruit de fonction- nement normal |
| Sifflement et crachotement | Du réfrigérant gicle dans le circuit frigo-rifique. | Bruit de fonction- nement normal |
| Bourdonnement | L'appareil refroidi.
Le volume sonore dépend de la puis-sance de réfrigérata-tion. | Bruit de fonction- nement normal |
| Bruits d'aspiration | La porte à amortis-seur est ouverte et fermée. | Bruit de fonction- nement normal |
| Ronronnement et grésillagement* | Le ventilateur fon-c-tionne.* | Bruit de fonction- nement normal* |
| Cliquetis | Des composants sont actifs et désactivés | Bruit de commuta-tion normal |
| Pétarade ou ronifle- ment | Les soupapes ou les clapets sont actifs. | Bruit de commuta-tion normal |
| Bruit | Cause possible | Type de bruit | Corriger |
| Vibration | Montage inadapté. | Bruit signalant une anomalie | Vérifier le montage. Aligner l'ap-pareil. |
| Claquement | Équipement, objets à l'intérieur de l'ap-pareil | Bruit signalant une anomalie | Fixer les pieces d'équip-ements. Laisser de l'espace entre les objets. |
9.3 Problème technique
Cet appareil a été conçu et fabriqué pour en garantir la sécurité de fonctionnement et une grande longévité. Si une anomalie devait se présenter pendant son fonctionnement, vérifier d'abord si le problème ne provient pas d'une erreur de manipulation. Dans ce cas, les frais qui en résulteraient seraient à charge de l'utilisateur, même en période de garantie.
L'utilisateur peut remédier lui-même aux problèmes suivants.
9.3.1 Fonctionnement de l'appareil
| Erreur | Cause | Mesures à prendre |
| L'appareil ne fonctionne pas. | → L'appareil n'est pas allumé. | ► Allumer l'appareil. |
| → La fiche n'est pas insérée correctement dans la prise. | ► Vérifier la fiche. |
| → Le fusible de la prise est grillé. | ► Vérifier le fusible. |
| → Panne de secteur | ► Laisser l'appareil fermé.
► Protégier les alimentés : Pose des accumulateurs de froid sur les alimentés ou utiliser un congélateur décentralisé si la panne de secteur devant se prolonger.
► Ne pas reconguérer des alimentés décongelés. |
| → La fiche de l'appareil ne s'insère pas correctement dans l'appareil. | ► Contrôler la fiche de l'appareil. |
| La température n'est pas suffisamentasse. | → La porte de l'appareil n'est pas fermée correctement. | ► Fermer la porte de l'appareil. |
| → La ventilation et l'aération ne sont pas suffisantes. | ► Dégager la grille d'aération et la nettoyer. |
| → La température ambiente est trop élevé. | ► Solution du problème : (voir 1.3 Domaine d'application de l'appareil) . |
| → L'appareil a été ouvert trop souvent ou trop longtemps. | ► Attendre que la température nécessaire se rétabillisde elle-même. Si ce n'est pas le cas, s'adresser au S.A.V.(voir 9.4 Service clients) . |
| → L'appareil est placé trop前几天 d'une source de chaleur (cuisinière, radiateur, etc.). | ► Changer l'emplacement de l'appareil ou de la source de chaleur. |
| → L'appareil n'a pas été inséré correctement dans la niche. | ► Vérifier si l'appareil est inséré correctement et que la portesferme correctement. |
| Le joint de portest est défectueux ou doit être remplacepourt d'autres raisons. | → Le joint de porte peut être changé. Il peut être remplaced facilement sansaucun outil. | ► S'adresser au S.A.V. (voir 9.4 Service clients) . |
| L'appareil est gelé ou de l'eau de condensation se forme. | → Le joint de la porte est peut-être sorti de sa rainure. | ► Vérifier que le joint de porte est bien inséré dans la rainure. |
9.3.2 Équipement
| Erreur | Cause | Mesures à prendre |
| L'éclairage interne s'allume pas. | → L'appareil n'est pas allumé. | ► Allumer l'appareil. |
| → La porte est restée ouverte pendant plus de 15 min. | ► L'éclairage interieur s'éteint automatiquement après 15 min. environ lorsque la porte est ouverte. |
| → L'éclairage LED est défectueux ou le cache est endommagé : | |
| | A VERTISSEMENT
Risque de blessure dû à un choc électrique !
Des pièces sous tension se trouvent sous le cache.
► Faire replacer ou réparer l'éclairage interieur LED unique-ment par le S.A.V. ou par un technicien qualifié spéciale-ment formé. |
| | AVERTISSEMENT
Risque de blessures dû à la lampe à DEL!
L'intensité lumineuse de l'éclairage LED correspond au groupe de risque RG 2.
Lorsque le recouvrement est défectueux :
► Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximé. Cela pour-rait endommager les yeux. |
| Le compartment congélateur ne se ferme pas.* | → Le verrouillage s'encluquête quand la porte est ouverte. | ► Actionner de nouveau la poignée. |
9.4 Service clients
Vérifier d'abord si vous pouvez vous-même corriger l'anomalie (voir 9 Aide clients). Si ce n'est pas le cas, adressez-vous au service après-vente.
Vous trouverez l'adresse dans la brochure de SAV « Liebherr » jointe
Avertissement
Risque de blessures dû à une réparation incorrecte !
Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 8 Entretien) que par le S. A. V.
Assurez-vous d'avoir les informations suivantes concernant l'appareil sous la main :
Désignation de l'appareil (modèle et indice) □ N° de SAV (entretien) □ N° de série (N° S) Consulter les informations concernant l'appareil sur l'écran (voir Info).
Relever les informations concernant l'appareil sur la plaque signalétique (voir 9.5 Plaque signalétique). Prendre note des informations sur l'appareil. Informer le service client : signaler l'anomalie et donner les informations sur l'appareil. Ceci vous permettra de bénéficier d'un service rapide et précis. Suivre les autres consignes du service après-vente.
9.5 Plaque signalétique
La plaque signalétique se trouve derrière les tiroirs à l'intérieur de l'appareil.
(1) Désignation de l'appareil Fig. 43 (3) N° de série
(2) N° de SAV Lire les informations de la plaque signalétique.
10 Mettre hors service
Vider l'appareil. Éteindre l'appareil (voir 6.4 Réglages). Débrancher la prise d'alimentation. Enlever la fiche de l'appareil si nécessaire : la sorting et la déplacer simultanément de gauche à droite. Nettoyer l'appareil (voir 8.3 Nettoyer l'appareil). Laisser la porte ouverte pour éviter la formation de mauvaises odeurs.
11 Éliminer l'appareil
L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.
Ne pas endommager le circuit du froid lors de l'évacuation de l'appareil usagé, de manière à éviter la fuite incontrôlée du réfrigérant (données figurant sur la plaque signalétique) et de l'huile.
L'appareil peut être déposé gratuitement auprès des centres locaux de recyclage/récupération, dans un collecteur de classe 1. À l'achat d'un nouveau réfrigerateur/congélateur et d'une surface de vente de >400m^2, l'appareil usagé peut également être repris gratuitement par le magasin.
Rendre l'appareil inutilisable :
Débrancher l'appareil. Retirer le câble d'alimentation de l'appareil.
réfrigérateur encastable
Date de publication : 20210303
