Intitulé	Description
Type de produit	Réfrigérateur congélateur combiné
Capacité totale	292 litres
Dimensions approximatives	Hauteur : 145 cm, Largeur : 60 cm, Profondeur : 63 cm
Poids	60 kg
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	A++
Niveau sonore	40 dB
Fonctions principales	Fonction SuperCool, Fonction SuperFrost
Type de réfrigération	Réfrigération statique
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage du congélateur si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Liebherr
Informations de sécurité	Respecter les consignes de sécurité lors de l'installation et de l'utilisation, ne pas obstruer les aérations
Compatibilités	Compatible avec les accessoires Liebherr pour réfrigérateurs

FOIRE AUX QUESTIONS - CTP2921 - CTPSL2121 LIEBHERR

Comment régler la température de mon LIEBHERR CTP2921 ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur le bouton de température pour augmenter ou diminuer la température souhaitée.

Mon LIEBHERR CTPSL2121 fait du bruit, est-ce normal ?

Un léger bruit est normal, surtout lors du cycle de refroidissement. Si le bruit est excessif ou s'accompagne de vibrations, vérifiez que l'appareil est bien de niveau et qu'il n'y a pas d'objets en contact avec le compresseur.

Comment nettoyer l'intérieur de mon LIEBHERR ?

Débranchez l'appareil, retirez tous les aliments et utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient rayer les surfaces.

Que faire si mon LIEBHERR ne refroidit pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous que la température est correctement réglée et que les aérations ne sont pas obstruées. Si le problème persiste, contactez un technicien.

Comment dégivrer mon LIEBHERR CTP2921 ?

Pour dégivrer, videz l'appareil et débranchez-le. Laissez la porte ouverte pour permettre à la glace de fondre naturellement. Essuyez l'eau avec des serviettes lorsque le dégivrage est terminé.

Les lumières de mon LIEBHERR ne s'allument pas, que faire ?

Vérifiez d'abord si l'appareil est sous tension. Si le réfrigérateur fonctionne mais que les lumières ne s'allument pas, il se peut que l'ampoule soit grillée. Remplacez l'ampoule si nécessaire.

Comment installer correctement mon LIEBHERR ?

Assurez-vous que l'appareil est positionné sur une surface plane, à au moins 10 cm des murs afin de permettre une bonne circulation de l'air. Ne placez pas d'aliments chauds à l'intérieur immédiatement après l'installation.

Où trouver le manuel d'utilisation de mon LIEBHERR ?

Le manuel d'utilisation est généralement inclus avec l'appareil. Si vous ne l'avez pas, vous pouvez le télécharger sur le site officiel de Liebherr dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI CTP2921 - CTPSL2121 LIEBHERR

1 Vue d'ensemble de l'appareil. 2

1.1 Description de l'appareil et de son équipement.

1.2 Domaine d'utilisation de l'appareil

1.3 Conformité 3

1.4 Dimensions 3

1.5 Économiser l'énergie 3

2 Consignes de sécurité générales 3

3 Éléments de commande et d'affichage

3.1 Éléments de commande et de contrôle

4 Mise en service

4.1 Transport de l'appareil

4.2 Mise en place de l'appareil. 5

4.3 Remplacement de la butée de porte. 5

4.4 Insertion entre deux éléments de cuisine

4.5 Éliminer l'emballage 6

4.6 Brancher l'appareil 7

4.7 Enclencher l'appareil.

5 Commande. 7

5.1 Réfrigérateur 7

6.2 Nettoyage de l'appareil 9

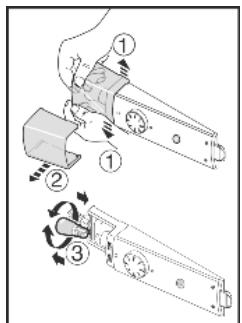

6.3 Remplacer l'éclairage intérieur. 9

6.4 S.A.V.

7 Dysfonctionnements 10

8 Mise hors service 11

8.1 Éteindre l'appareil 11

8.2 Mise hors service

9 Éliminer l'appareil.

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement c .

C sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*).

Les instructions de manipulation sont indiquées par un symbole, les résultats de manipulation par un autre.

Remarque

Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie. À la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

Fig. 1

(1) Carter de thermostat, éclairage intérieur (2) Surface de rangement, divisible (3) Surface de rangement, modulable (4) Compartiment à œufs (5) Grille de maintien des bouteilles* (6) Compartiment à beurre (7 , modulable (8) Range-bouteilles

(9) Balconnet de contre-porte maxi-bouteilles (10) Bacs à légumes (11) Zone la plus froide (12) Orifice d'écoulement (13) Plaque signalétique (14) Compartiment congélation* (15) Pieds réglables à l'avant, roulettes de transport à l'arrière

1.2 Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation

• les cuisines du personnel, les pensions de famille,
• les clients de maisons de campagne, hôtels, motels et autres hébergements,
• les traiteurs et services similaires dans le commerce de gros

N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances similaires concernés par la directive des produits Médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosion.

En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures

environnantes limites. La classe climatique de votre appareil est indiquée sur la plaquette signalétique.

Remarque

Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.

Classe clima-tique	pour températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

Remarque pour les instituts de contrôle :

Effectuer les contrôles selon les consignes des normes et directives en vigueur.

La préparation et le contrôle des appareils doivent être effectués en tenant compte des plans de chargement du fabricant et des conseils figurant dans le mode d'emploi.

1.4 Dimensions

Fig. 2

Modèle	a	c	c'	d	e	e'	g	h
K 2330	550	559	591	1129	628	660	614	1175
K 2734	550	559	591	1129	628	660	614	1420
K 2734*	550	561	-	1127	629	-	614	1420

1.5 Économiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiante (voir 1.2).
• Ouvrir l'appareil aussi brièvement que possible.
• Plus la température est réglée basse, plus la consommation d'énergie est élevée.
• Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
• Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
• Ne sortir les aliments que le temps dont vous avez besoin pour qu'ils ne se réchauffent pas.
• Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante.
• Décongeler des aliments dans le réfrigérateur.
• Lorsque l'appareil présente une couche épaisse de givre, dégivrer l'appareil.

Des dépôts de poussière augmentent la consommation d'énergie.

• Dépoussiérez le compresseur et la grille métallique de l'échangeur de chaleur sur la paroi arrière de l'appareil une fois par an.

Dangers pour l'utilisateur :

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, à condition qu'elles aient bénéficié d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprenant les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccordement au réseau. Ne pas utiliser l'appareil avec un câble de raccordement au réseau défectueux.
• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câ uniquement par le S.A.V. ou tout autre technicien qualifié.
• Monter, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• ment au nouveau propriétaire de l'appareil.
• Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace intérieur et ne sont pas adaptées à l'éclairage de la pièce.

Risque d'incendie

• Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
• Ne pas endommager les tubes du circuit frigorifique.
• Ne pas manier de feu ouvert ou de sources inflammabl .
• Ne pas utiliser d'appareils électriqu (par exemple : nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.).
• En cas de fuite du fluide réfrigérant : supprimer toute flamme nue ou source inflammable à proximité du point de sortie. Bien aérer la pièce. Informer le service après-vente.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool éventuellement échappé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs

• Éviter le contact prolongé de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection.

tion, par exemple en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).

Risque de blessures et de dommages matériels

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaude, à des flammes nues ou à des aérosols dégivrants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Respecter les indications spécifiques des autres sections.

!	DANGER	indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	PRUDENCE	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3.1 Éléments de commande et de contrôle

(1) Régulateur de température (2) Interrupteur Cool Plus

Prudence

Risque de blessure et d'endommagement dû à un transport incorrect !

Transporter l'appareil emballé. Ne pas transporter l'appareil seul.

Avertissement

Risque d'incendie dû à l'humidité !

Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire. L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

Avertissement

Danger de brûlures par court-circuit !

Lorsque les câbles de raccordement ou les fiches de l'appareil se trouvent en contact avec la partie arrière d'un autre appareil, ils peuvent être endommagés à cause des vibrations et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d'alimentation. Ne pas brancher d'appareils ni d'autres dispositifs sur les prises de courant situées sur la partie arrière de l'appareil.

Avertissement

Risque d'incendie dû au fluide réfrigérant ! Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer. Veillez à ne pas endommager les tubes du circuit frigorifique.

Avertissement

Risque d'endommagement et d'incendie !

Ne pas placer un appareil diffusant de la chaleur (p. ex. four à micro-ondes, grille-pain, etc.) sur l'appareil !

Avertissement

Risque d'incendie et d'endommagement dû au blocage des ouvertures d'aération ! Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil !

Attention

Risque d'endommagement dû à l'eau de condensation ! irectement à côté d'un autre réfrigérateur/congélateur. En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil.

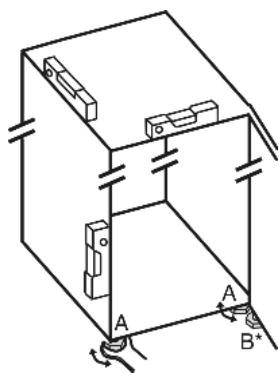

Le sol au lieu d'emplacement doit être horizontal et plan. ans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents. Toujours placer l'arrière de l'appareil contre le mur. Ne déplacer l'appareil qu'à vide. Ne pas mettre en place l'appareil sans avoir recours à une aide. Le local d'emplacement de votre appareil doit, selon la norme EN 378, avoir un volume de 1 m³ pour 8 g de fluide réfrigérant R 600a. Si le local est trop petit, un mélange inflammable gaz-air peut se former suite à une fuite dans le circuit réfrigérant. L'indication du dosage de fluide réfrigérant est indiquée sur la plaque signalétique à l'intérieur de l'appareil. Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations peuvent survenir !

Attention

Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le détergent livré avec l'appareil.

Sinon, le revêtement de surface pourrait être endommagé.

Nettoyez les surfaces revêtues des portes uniquement avec un chiffon propre et doux. Appliquez un nettoyant d'entretien inox uniquement sur les parois latérales en acier inox de manière régulière et dans le sens du polissage. Le nettoyage ultérieur sera alors beaucoup plus facile. Nettoyez les parois latérales vernies et les surfaces enduites des portes uniquement avec un chiffon doux et propre.

Retirer les films de protection des cordons. Enlever tous les auxiliaires de transport. Éliminer l'emballage (voir 4.5). Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle. Ensuite, étançonner la porte en dévissant le pied de réglage à la charnière (B) jusqu'à ce qu'il soit en contact avec le sol ; ensuite tourner de

Remarque

Nettoyer l'appareil (voir 6.2). Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil. Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Remplacement de la butée de porte

Si nécessaire, vous pouvez changer le sens d'ouverture de la porte.

Assurez-vous que vous disposez des outils suivants :

Torx 15, Torx 20, Torx 25.

Tournevis ou clé fournie, ou une deuxième personne pour le travail de montage.

Prudence

Risque de blessures lorsque la porte culbute !

Bien tenir la porte. Déposer la porte prudemment.

Fig. 4

Fig. 5 pour les appareils dotés d'un congélateur

Suivez les instructions en respectant l'ordre prescrit dans le graphique.

4.4 Insertion entre deux éléments de cuisine

(1) Élément haut (2) Appareil

(3) Placard de cuisine

(4) Mur

L'appareil peut être entouré de meubles de cuisine. Pour adapter l'appareil Fig. 6 (2) à la hauteur des placards de la cuisine intégrée, on peut placer un élément haut Fig. 6 (1) au-dessus de l'appareil.

Lors de l'intégration avec des placards de cuisine (profondeur max. 580 mm), l'appareil peut être placé directement à côté du placard Fig. 6 (3). La porte de l'appareil dépasse latéralement de 34 mm et au milieu de l'appareil de 50 mm par rapport à la face avant du placard de cuisine. Ainsi, elle s'ouvre et se ferme sans problème.

Important pour la ventilation :

• Sur la paroi arrière de l'armoire haute, il doit y avoir une ouverture pour l'air sortant d'une profondeur minimale de 50 mm sur toute la largeur de l'armoire haute.
• La fente d'aération sous le plafond doit être de 300 cm² minimum.
• Plus la section de ventilation est grande, plus l'appareil fonctionne de manière économique.

Si l'appareil est installé avec les charnières à côté d'un mur (Fig. 6 (4)), la distance entre l'appareil et le mur doit être d'au moins 40 mm. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.

Avertissement

AVERTISSEMENT Risque d'étouffement avec les films et matériaux d'emballage !

Ne laissez pas les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matériaux recyclables :

• carton ondulé / carton
• pièces en polystyrène expansé
• films et sachets en polyéthylène
• colliers de serrage en polypropylène
• Cadres en bois cloués avec plaque de polyéthylène. Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

Attention

Risque d'endommagement du système électronique ! Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphasé) ou de fiches économiseurs d'énergie.

Avertissement

Risque d'incendie et de surchauffe !

Ne pas utiliser de rallonge ou de bloc multiprises.

Le type de courant (courant alternatif) et la tension au lieu d'emplacement doivent coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).

mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.

bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l'appareil.

Vérifier l'alimentation électrique. Enficher la prise de courant.

4.7 Enclencher l'appareil

Mettre l'appareil en marche environ 2 h avant le premier chargement avec des produits congelés.

Tourner le régulateur de température (Fig. 3, 1) vers la droite de la position 0 au point 3. L'éclairage intérieur est allumé.

5.1 Réfrigérateur

La circulation naturelle de l'air dans le réfrigérateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

5.1.1 Refroidir des aliments

Toujours placer les aliments facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil) Pour le conditionnement, utiliser des récipients réutilisables en plastique, métal, aluminium ou verre et du film transparent. Toujours conserver les liquides et les aliments qui prennent ou dégagent facilement les odeurs ou le goût dans des récipients fermés ou couverts.

Toujours entreposer ou emballer séparément les aliments dégageant de l'éthylène et sensibles à l'éthylène, comme les fruits, légumes, salades, etc., pour ne pas réduire leur durée de conservation. Par exemple, ne jamais entreposer ensemble des tomates avec des kiwis ou du chou. Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler. Pour éviter que les bouteilles ne se renversent, déplacer le porte-bouteille.

5.1.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments

La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requiert une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigérateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.

Respect de la température

• Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration. Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil. Éviter d'ouvrir la porte trop fréquemment. Respecter les r s.

Règles relatives à l'hygiène des aliments

Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts). Toujours emballer les aliments séparément pour éviter toute contamination entre les aliments. Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ces derniers. Se référer aux instructions de service, surtout pour les questions d'entretien. Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non oxydant).

5.1.3 Régler la température

La température peut être réglée de 1 (température maximale, performance de réfrigération minimale) à 7 (température minimale, performance de réfrigération maximale).

Il est recommandé de sélectionner la position de réglage médiane qui permet d'obtenir une température moyenne du réfrigérateur d'environ 5°C.

Si vous conservez des produits surgelés et, par conséquent, si des températures basses doivent régner à l'intérieur du compartiment de congélation, nous vous recommandons de régler le thermostat sur une position comprise entre "4" et "7". En position "7", il est possible d'atteindre des températures inférieures à 0 °C dans l'espace le plus froid du réfrigérateur.*

La température moyenne réglée dans le congélateur est d'environ -18 °C.*

Tourner le régulateur de température Fig. 3 (1).

La température dépend des facteurs suivants :

• la fréquence d'ouverture de la porte
• la température ambiante au lieu d'emplacement
• le type, la température et la quantité des aliments congelés. En cas de besoin, régler la température à l'aide du régulateur.

5.1.4 Fonction CoolPlus*

En cas de température ambiante inférieure ou égale à 18°C, appuyer sur le bouton CoolPlus Fig. 3 (2).

La température du congélateur est ainsi garantie. Lorsque la température ambiante est au-dessus de 18°C, désactiver l'interrupteur Cool-Plus Fig. 3 (2) manuellement.

Remarque

Dans le cas de températures ambiantes normales, supérieures à 18 °C, l'activation n'est pas nécessaire. L'interrupteur Cool Plus doit être désactivé.

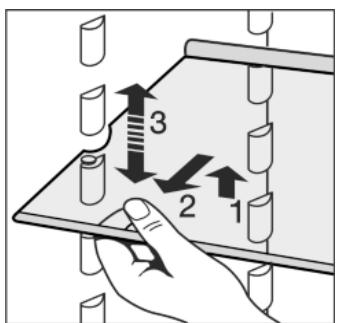

Décaler les tablettes de rangement

L sont sécurisées au moyen de butées pour empêcher de les retirer complètement.

Soulever la tablette de rangement et la retirer par devant. Insérer la tablette de rangement avec la butée derrière, orientée vers le haut. Les aliments congelés ne collent pas à la paroi arrière.

5.1.6 Utiliser la tablette de rangement composée de deux parties

Fig. 7

La tablette de verre avec butée (2) doit être placée à l'arrière. La tablette de verre (1) avec les butées de coulissement doit être posée vers l'avant de telle sorte que les butées (3) pointent vers le bas.

Retirer les balconnets de contre-porte

Enlever les balconnets comme indiqué sur l'illustration.

5.1.8 Retirer le range-bouteilles

suivant l'illustration.

Vous pouvez congeler des produits surgelés pendant plusieurs mois, préparer des glaçons et congeler des aliments frais dans le compartiment congélateur à une température égale ou inférieure à -18 °C.

La température ambiante dans le compartiment, mesurée avec un thermomètre ou un autre appareil de mesure, peut osciller.

5.2.1 Congeler des aliments

Il est possible de congeler au maximum 2 kg d'aliments frais en 24 h.

Prudence

Risque de blessure due aux débris de verre !

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées.

Ne pas congeler de bouteilles ni de canettes !

Enclencher le mode Cool-Plus : Appuyer sur la touche Cool-Plus Fig. 3 (2). La température de congélation baisse, l'appareil passe à sa puissance frigorifique maximale.

Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par paquet :

• Fruits, légumes : jusqu'à 1 kg. Viande : jusqu'à 2,5 kg. Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium. Poser les aliments sur la tablette en les étalant et ne pas les mettre en contact avec des aliments déjà congelés afin que ces derniers ne dégèlent pas. Si la température ambiante est supérieure à 18°C, couper le mode Cool-Plus : appuyer sur la touche Cool-Plus Fig. 3 (2).

5.2.2 Durées de conservation

Rétérences pour la durée de conservation des différents aliments dans le conGPLateur :
Glace	2 à 6 mois
Rétérences pour la durée de conservation des différents alimentés dans le conGPLateur :
Charcuterie, jambon	2 à 6 mois
Pain, pâtisserie	2 à 6 mois
Gibier, porc	6 à 10 mois
Poisson gras	2 à 6 mois
Poisson maigre	6 à 12 mois
Fromage	2 à 6 mois
Volaille, bœuf	6 à 12 mois
Légumes, fruits	6 à 12 mois

Les durées de conservation mentionnées sont données à titre indicatif.

5.2.3 Dégivrer les aliments

• Dans le compartiment réfrigérateur
• Dans le four ou le four à chaleur tournante. Ne recongelez des aliments décongelés que dans des cas exceptionnels.

6.1.1 Dégivrer le compartiment réfrigérateur

Le compartiment réfrigérateur se dégivre automatiquement. L'eau de dégivrage s'évapore. Les gouttes d'eau sur la paroi arrière sont dues au fonctionnement et sont donc tout à fait normales.

Nettoyez l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.2).

6.1.2 Dégivrer le compartiment congélateur

Dans le compartiment congélateur, une couche de givre, respectivement de glace, se forme après une exploitation prolongée. Ceci est tout à fait normal. La couche de givre, respectivement de glace, se forme plus rapidement si la porte est ouverte fréquemment ou si les aliments qui y sont déposés sont chauds. Une couche de glace plus épaisse augmente la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.

Prudence

Risque de blessures et d'endommagement dû à la vapeur chaude !

Pour dégivrer, ne pas avoir recours à des appareils de chauffage électriques, des nettoyeurs au jet de vapeur, des flammes nues ou des aérosols spéciaux de dégivrage. Ne pas enlever la glace avec des ustensiles tranchants.

Couper l'appareil. Débrancher la prise. Laisser la porte du compartiment et de l'appareil ouverte pendant le dégivrage. Retirer les morceaux de glace détachés. S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante avec une éponge ou un torchon. Nettoyer le compartiment (voir 6.2).

Prudence

Risque de blessures et d'endommagement dû à la vapeur très chaude ! La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.

Ne pas utiliser d'appareils de nettoyage à la vapeur !

Attention

Un nettoyage incorrect endommage l'appareil !

Ne jamais utiliser de produits de nettoyage concentrés. Ne pas utiliser d'éponges à récurer ou abrasives, ni de laine d'acier. Ne pas utiliser de produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques, ni de chiffons râpeux. Ne pas utiliser de solvants chimiques. Ne pas détériorer ou enlever la plaque signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V. Ne pas arracher, plier ou endommager les câbles ou d'autres composants. Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil. Débrancher la prise.

Grille d'aération et de ventilation : nettoyer régulièrement. Des dépôts de poussière augmentent la consommation de courant. Nettoyez à la main les surfaces intérieures et extérieures en matière synthétique . Nettoyer l'orifice d'écoulement : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

Éléments d'équipement : nettoyer à la main les surfaces

Après le nettoyage

Frotter l'appareil et les éléments d'équipement pour les sécher. Rebrancher l'appareil et l'enclencher de nouveau. Y replacer les aliments.

6.3 Remplacer l'éclairage intérieur

Une lampe à DEL est installée de série dans l'appareil pour l'éclairage de l'intérieur.

Lors de l'installation d'une ampoule :

Utiliser une ampoule de 15 W max. et une douille E14. Le type de courant (alternatif) et la tension du lieu d'installation doivent correspondre aux indications de la plaque signalétique (voir Vue d'ensemble de l'appareil).

Lors de l'installation d'une lampe à DEL :

Seule une lampe à DEL d'origine du fabricant peut être installée. Vous pouvez obtenir la lampe auprès du S.A.V. ou d'un revendeur spécialisé (voir 6.4).

Avertissement

Risque de blessure inhérent à la lampe LED !

L'intensité lumineuse de l'éclairage LED correspond à la classe laser 1/1 M.

Si le cache est retiré :

Ne pas regarder directement l'éclairage à proximité immédiate avec des lentilles optiques. Les yeux pourraient encourir des lésions.

Avertissement

Risque d'incendie inhérent à la lampe LED !

L'utilisation d'autres lampes LED entraîne un risque de surchauffe et d'incendie.

Utiliser la lampe LED d'origine du fabricant.

Lorsque la lampe est défectueuse, la remplacer de la manière suivante :

Couper l'appareil. Débrancher la prise ou couper le fusible. Saisir le cache de la lampe. Décrocher le cache de la lampe selon l'illustration ; à l'intérieur, pousser dessus dans la zone avant pour le séparer et l'enlever vers le côté. Remplacer la lampe. Remettre en place le cache de la lampe et l'enclencher.

6.4 S.A.V.

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S. A. V. Vous trouverez l'adresse du S. A. V. dans le répertoire S. A. V. fourni avec votre appareil.

Avertissement

Risque de blessures dû à une réparation incorrecte ! Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommées (voir Entretien) que par le S. A. V.

Relever la désignation de l'appareil Fig. 8 (1), le n° de service Fig. 8 (2) et le n° de série Fig. 8 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.

Fig. 8

Informer le S. A. V. et lui communiquer la panne, la désignation de l'appareil Fig. 8 (1), le n° de service Fig. 8 (2) et le n° de série Fig. 8 (3). Ces informations vous permettront d'obtenir un service ciblé et rapide. Laisser l'appareil fermé jusqu'à l'arrivée du S. A. V. Les aliments resteront plus longtemps frais. Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.

7. Dysfonctionnements

Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés, même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

→ L'appareil n'est pas enclenché. Enclencher l'appareil. → La fiche secteur n'est pas correctement enfoncée dans la prise. Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. Vérifier le fusible.

Le compresseur fonctionne correctement.

→ Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie.

Une LED clignote régulièrement toutes les 15 secondes en bas à l'arrière de l'appareil (vers le compresseur).

L'inverseur est équipé d'un diagnostic d'erreurs à LED. Il est normal qu'il clignote.

Les bruits sont trop forts.

→ Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.

Un gargouillis et un clapotis.

→ Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. Ce bruit est normal.

Un léger clic.

→ Le bruit se produit toujours ou s'arrête automatiquement. Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

→ L'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. Ce bruit est normal. → La température ambiante est trop élevée. Solution : (voir 1.2)

Bruits de vibrations.

→ L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil. Aligner l'appareil à l'aide des pieds de réglage. Espacer les bouteilles et les récipients.

La température n'est pas assez froide.

→ La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. → L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération. → La température ambiante est trop élevée. Solution : (voir 1.2). → L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S.A.V. (voir Entretien). → L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.).

Changer l'emplacement de l'appareil ou de la source de chaleur.

L'éclairage intérieur ne fonctionne pas.

→ L'appareil n'est pas mis en marche. Mettre l'appareil en marche. → Le dispositif d'éclairage (livré avec LED) est défectueux.

Avertissement

Risque de blessure inhérent à la lampe LED !

L'intensité lumineuse de l'éclairage LED correspond à la classe laser 1/1 M.

Si le cache est retiré :

Ne pas regarder directement l'éclairage à proximité immédiate avec des lentilles optiques. Les yeux pourraient encourir des lésions. Remplacer le dispositif d'éclairage. (voir Entretien)

8.1 Éteindre l'appareil

Tourner le régulateur de température Fig. 3 (1) sur 0.

8.2 Mise hors service

Vider l'appareil. Débrancher la prise. Nettoyer l'appareil (voir 6.2).

Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.

Éliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher le réfrigérant qu'il contient (indications sur la plaque signalétique) et l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant. Débrancher l'appareil. Sectionner le câble de raccordement.
