MODE D'EMPLOI AVR X540BT OU AVR-X540BT OU AVRX540BT OU DENON

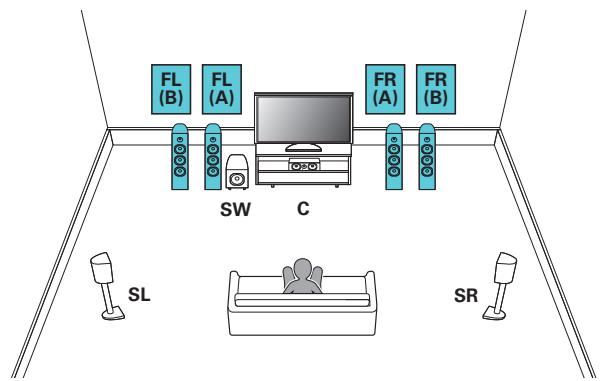

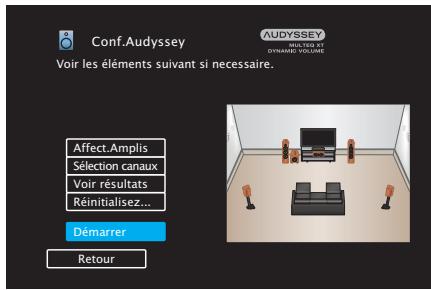

Configuration de l’enceinte et paramétrages de l’ “Affectation des Amplis” Connexion d’un téléviseur Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) Coupure temporaire du son (Sourdine) Lecture avec les lecteurs DVD/Blu-ray Disc

25 Appariement avec un périphérique Bluetooth Lecture d’un périphérique Bluetooth Appariement avec le Mode de couplage Écoute de diffusion FM/AM Écoute de diffusion FM/AM Réglage par saisie de la fréquence (Accord direct) Recherche RDS Recherche PTY Recherche TP Texte Radio Modification du mode de syntonisation (Mode d'accord) Réglage des stations et préréglage automatique des stations (Préréglage auto) Préréglage de la station radio actuelle (Mém.Préréglages) Écoute des stations préréglées Saisie d’un nom pour la station émettrice préréglée (Nom préréglé) Saut des stations radio préréglées (Passer prérégl.) Annulation du saut préréglé

Utilisation de vTuner pour ajouter des stations Radio Internet comme favoris Lecture de fichiers stockés sur un ordinateur et un stockage NAS Application des paramètres de partage des fichiers multimédia Lecture de fichiers stockés sur un ordinateur et un stockage NAS Visionner des photos sur le site Flickr Visionner des photos partagées par certains utilisateurs Visionner toutes les photos sur Flickr

75 Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil Fonction Spotify Connect Lecture de la musique Spotify avec cet appareil Fonctions pratiques Lecture répétée Suppression de contenu ajouté aux favoris Recherche de contenu à l’aide de mots-clés (Recherche texte) Lecture simultanée de musique et d’une image favorite (Diaporama) Réglage de l’intervalle du diaporama Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Régl niv.canal) Réglage du tonalité (Tonalité) Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) Lecture de la même musique dans toutes les zones (Stéréo tt zones)

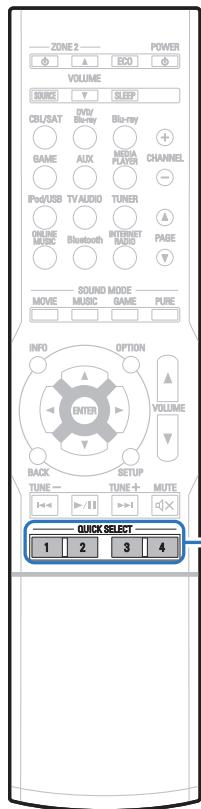

Fonction de sélection rapide plus Solliciter le paramétrage Modification des réglages Fonction de contrôle Internet Contrôle de l’appareil à partir d’un contrôle Web Lecture dans la ZONE2 (pièce séparée) Connexion de ZONE2 Lecture dans ZONE2

95 Utilisation de l’écran-clavier Audio Niveau dialogue Niveau sub. Modes audio et canaux de sortie Modes audio et paramètres surround Types de signaux d’entrée et modes audio correspondants Explication des termes Renseignements relatifs aux marques commerciales Spécifications Index Licence 0 Ne pas mélanger piles neuves et anciennes. 0 Ne pas utiliser deux types de piles différents. 0 Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. 0 En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles.

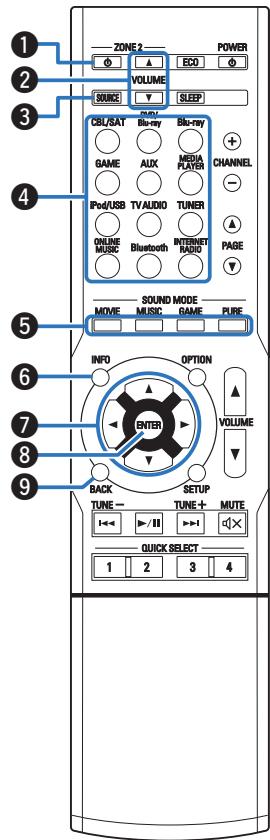

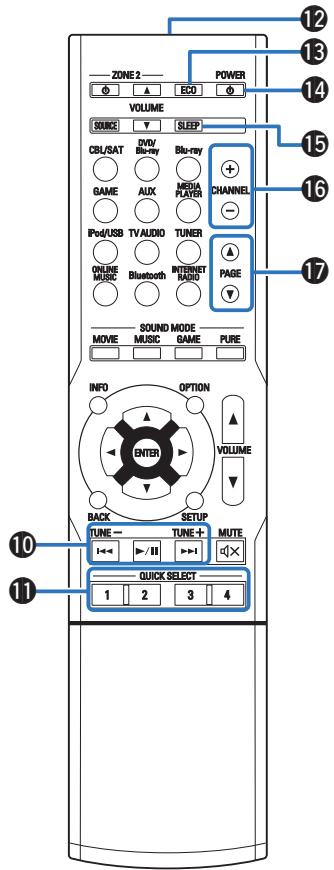

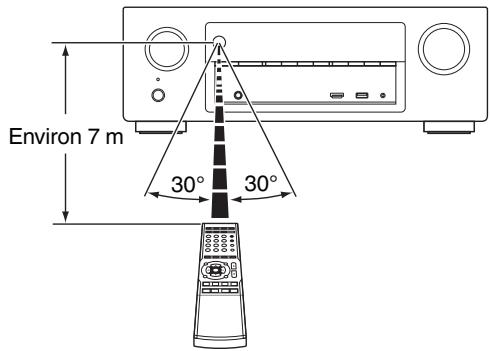

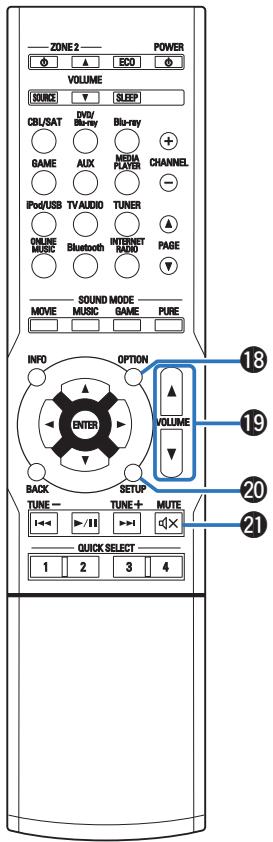

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l’unité. .

0 Lecture de fichiers DSD et FLAC par USB et par réseau

Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (2,8 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

De plus, lorsque la fonction Stéréo tt zones est utilisée, vous pouvez profiter de la musique en cours de lecture dans MAIN ZONE, dans toutes les zones en même temps. Cela est très utile lorsque vous voulez écouter la musique de fond (BGM) dans toute la maison. 0 Conception à économie d’énergie

Cet appareil est équipé d’une fonction “Mode ECO” qui vous permet de profiter de la musique et des films tout en réduisant la consommation

électrique lors de l’utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l’alimentation lorsque l’appareil n’est pas utilisé. Cela permet de réduire la consommation électrique inutile.

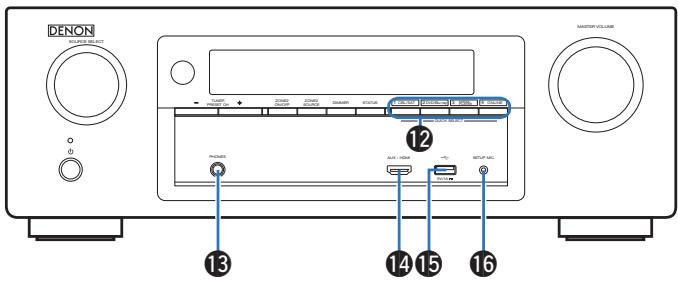

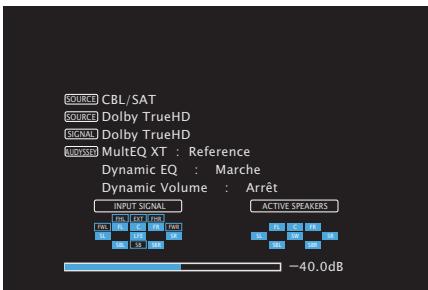

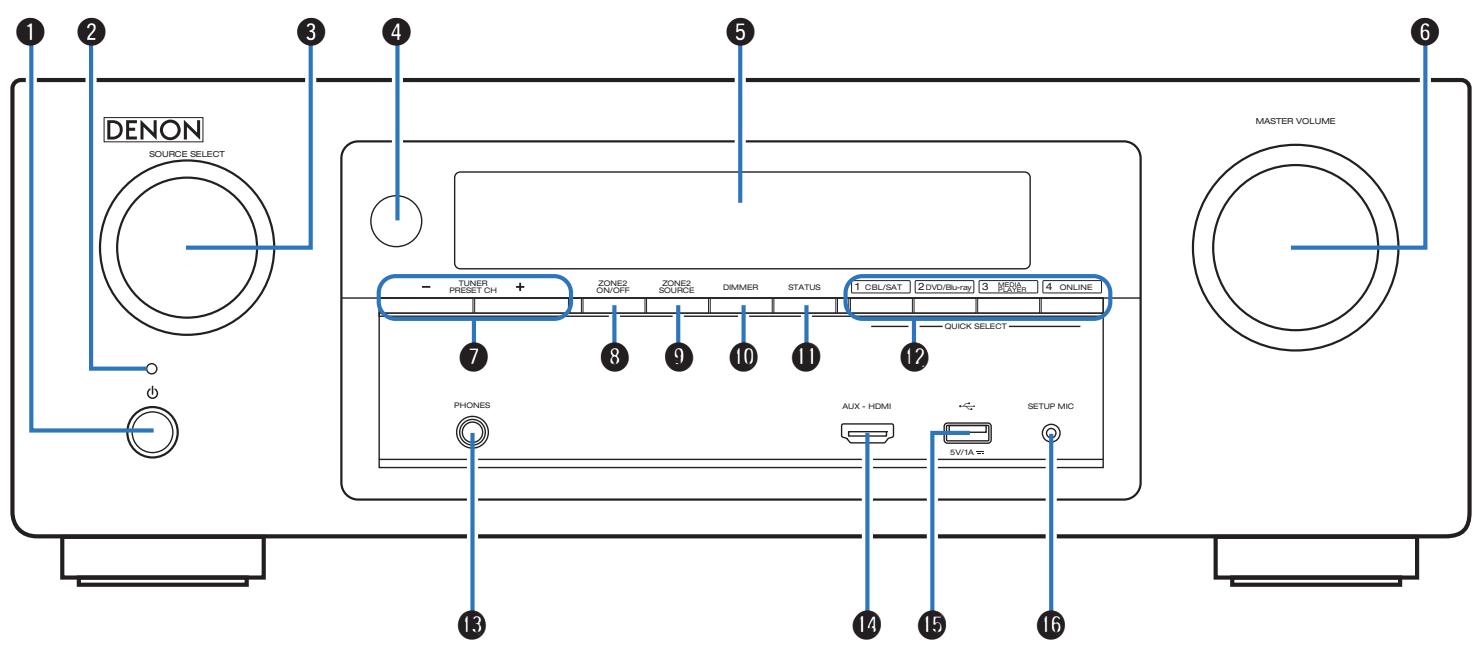

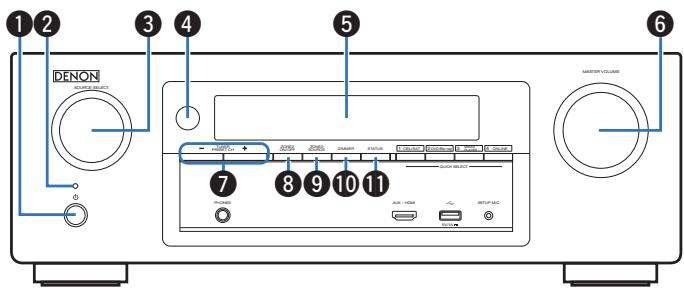

K Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent. (v p. 58)

Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes

SUBWOOFER. REMARQUE Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

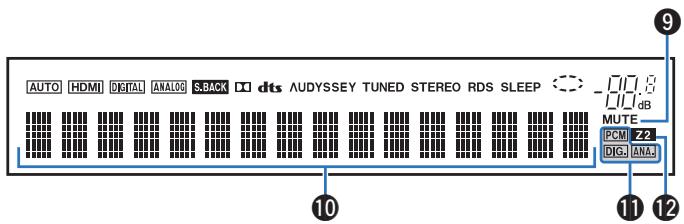

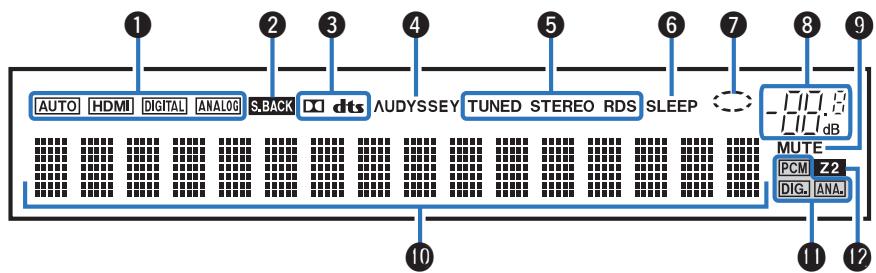

Ceuxci s’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “Tuner”. TUNED : S’allume lorsque l’émission est correctement syntonisée. STEREO : S’allume lors de la réception d’émissions de radio FM. RDS : S’allume lors de la réception d’émissions RDS.

C Témoins du décodeur

Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

F Témoin de minuterie

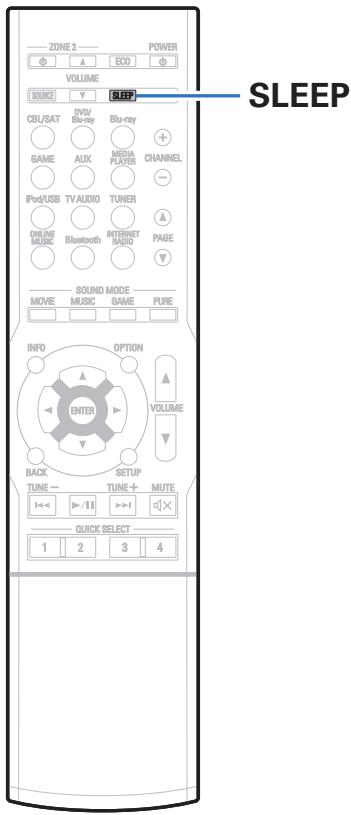

Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 119)

A Témoins de mode de signal d’entrée

Ceuxci s’allument en fonction des réglages du mode d’entrée audio de chaque source d’entrée. (v p. 152)

K Témoins de signal d’entrée

Le témoin respectif s’allumera en fonction du signal d’entrée. (v p. 152) L Témoin ZONE2 Ce témoin s’allume lorsque la ZONE2 (pièce séparée) est sous tension. (v p. 126)

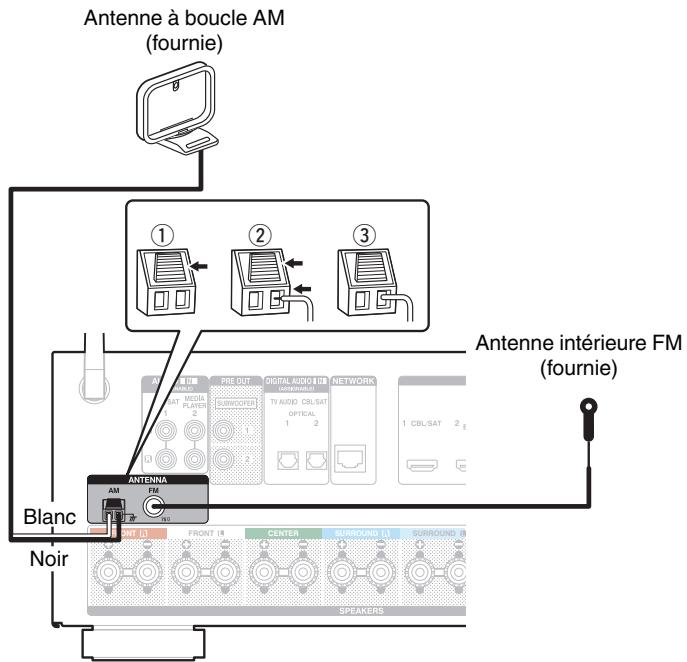

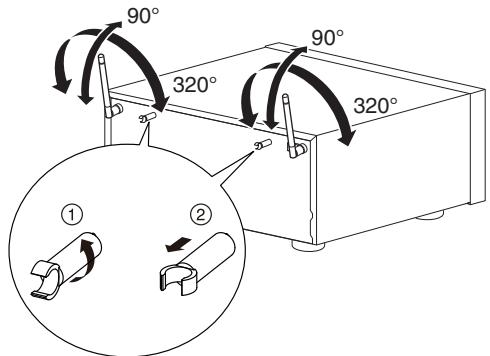

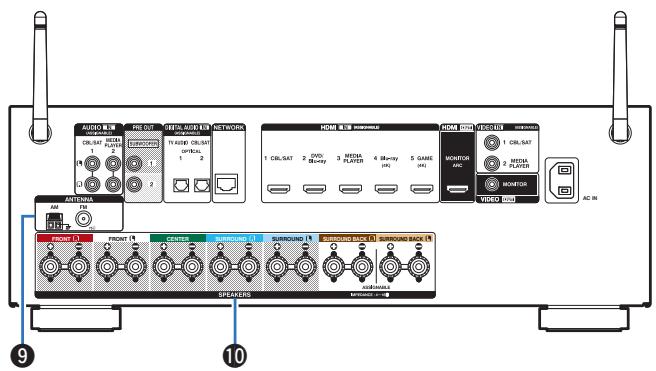

0 Fixez l’attache-câble de l’antenne en suivant les étapes pour l’enlever dans le sens inverse.

REMARQUE Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une

éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.

0 Touche de lecture/pause (1/3)

Touches d’accord montant/descendant (TUNE +, –) Ceuxci sélectionnent soit les émissions FM soit les émissions AM. (v p. 70) Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

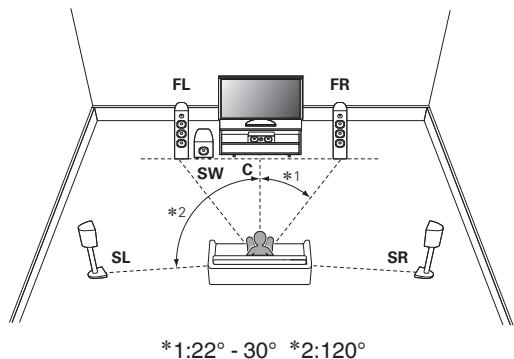

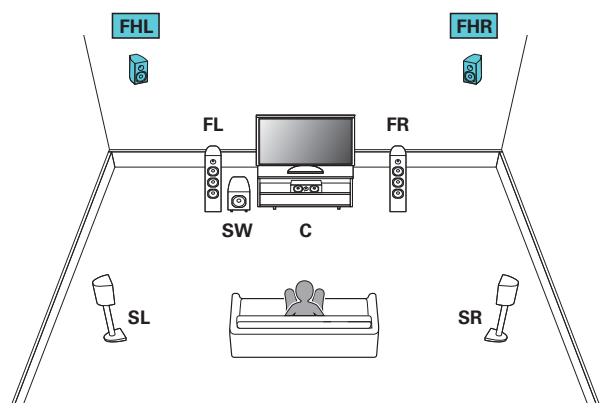

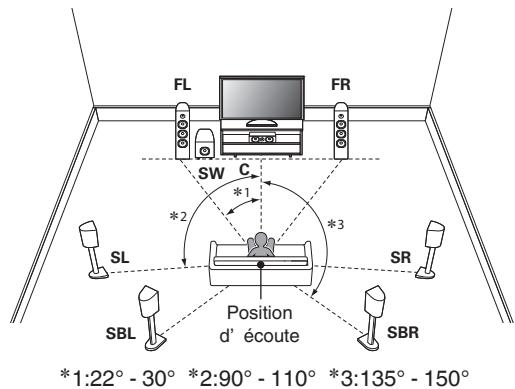

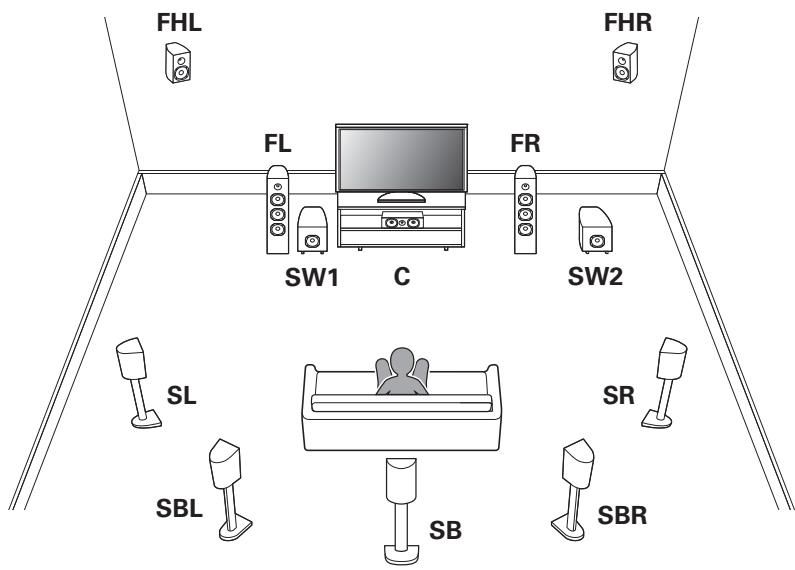

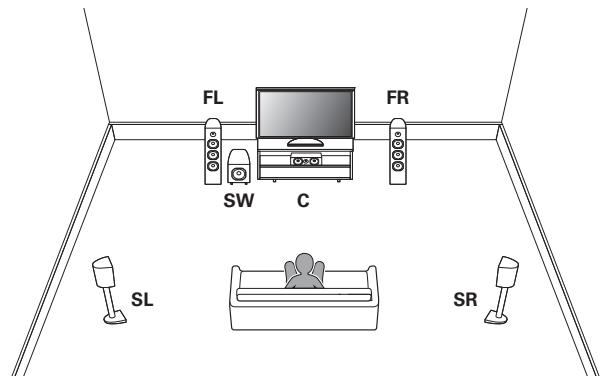

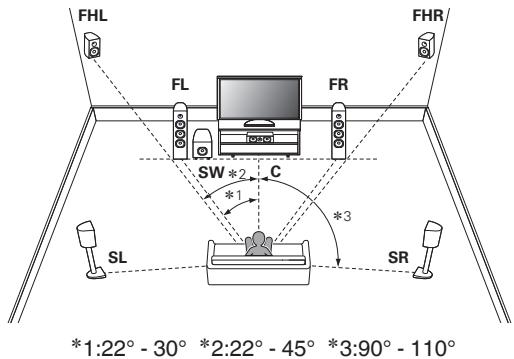

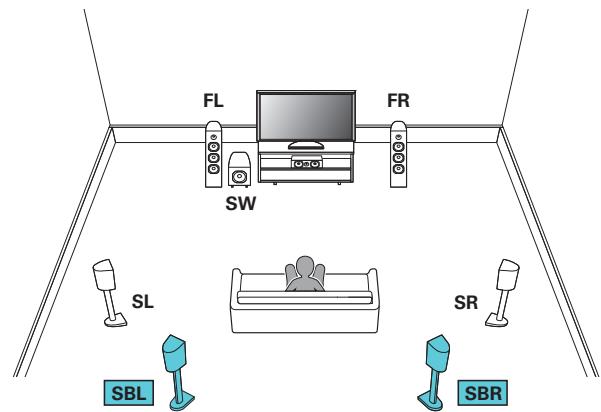

FL/FR (Enceinte avant gauche/droite) :

C (Enceinte centrale) : Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Si vous ne disposez pas d’enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d’écoute. Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute principale et directement derrière la position d’écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d’écoute. Placez les enceintes droite et gauche FRONT HEIGHT juste devant les enceintes droite et gauche avant. Fixez-les aussi près du plafond que possible et dirigez-les vers la position d’écoute. Placez le SUBWOOFER à votre endroit préféré près des enceintes avant.

être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

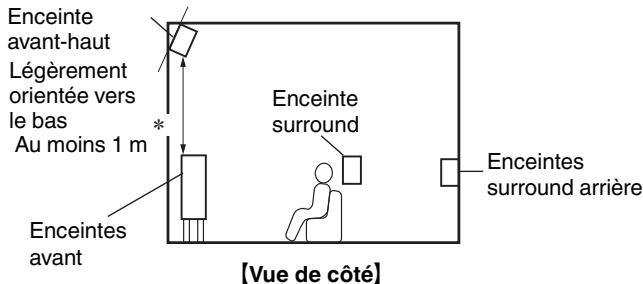

Légèrement orientée vers le bas z Au moins 1 m Cette section décrit comment les connecter en partant d’exemples classiques.

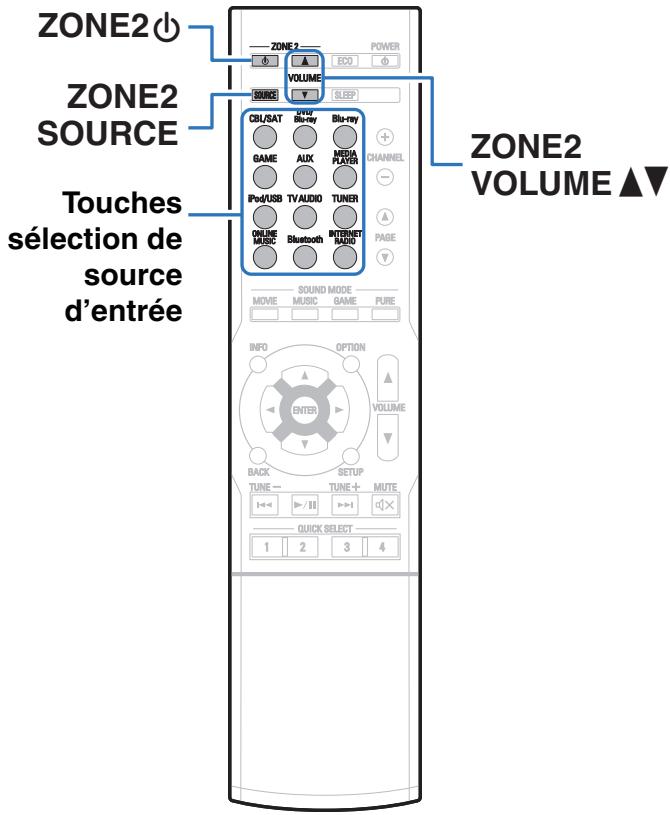

1. Maintenez ZONE2 SOURCE et STATUS sur l’appareil principal pendant au moins 3 secondes.

“V.Format:< PAL>” s’affiche sur l’écran.

2. Appuyez deux fois sur DIMMER sur l’appareil principal.

0 Ne jamais toucher les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque le “Assitant.Config.”

(page 8 du “Guide de démarrage rapide” séparé) est en cours d’exécution, suivez les instructions de l’écran “Assitant.Config.” pour réaliser des connexions. (Les enceintes ne sont pas alimentées en électricité lorsque “Assitant.Config.” est en cours d’exécution). 0 Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

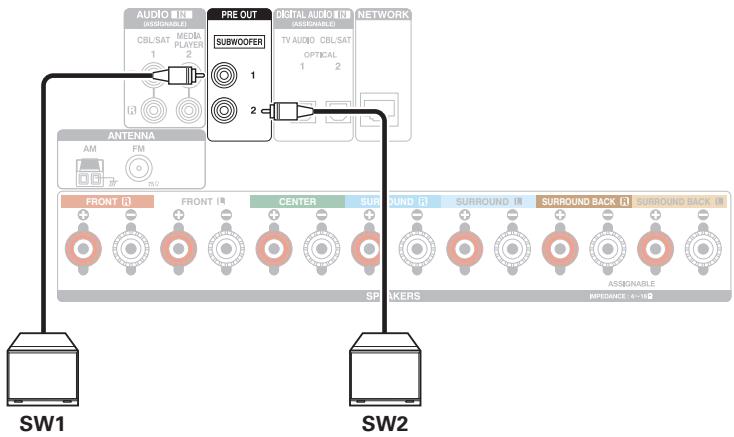

Le même signal est émis par les bornes respectives du subwoofer.

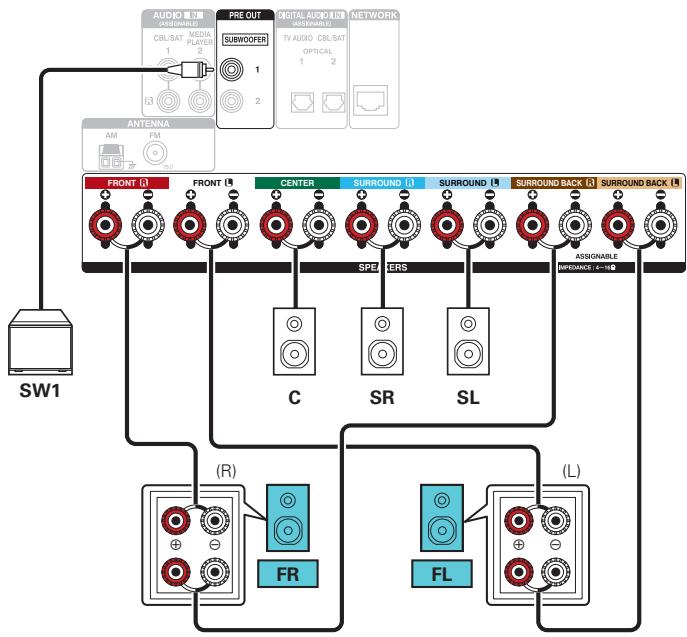

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités +

(rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

Puis, effectuez la connexion pour que la couleur de la borne d’enceinte corresponde à l’étiquette du câble d’enceinte.

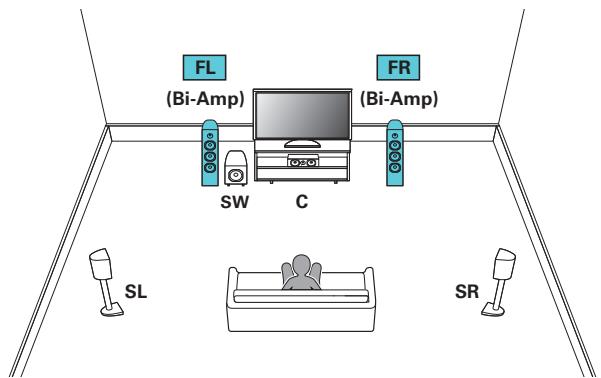

être configurée en changeant les paramétrages de “Affect.Amplis” (v p. 163) en fonction de l’application, par exemple les systèmes du canal 7.1, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone.

Effectuez le paramétrage “Affect.Amplis” (v p. 163) en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. Lire une enceinte et zone

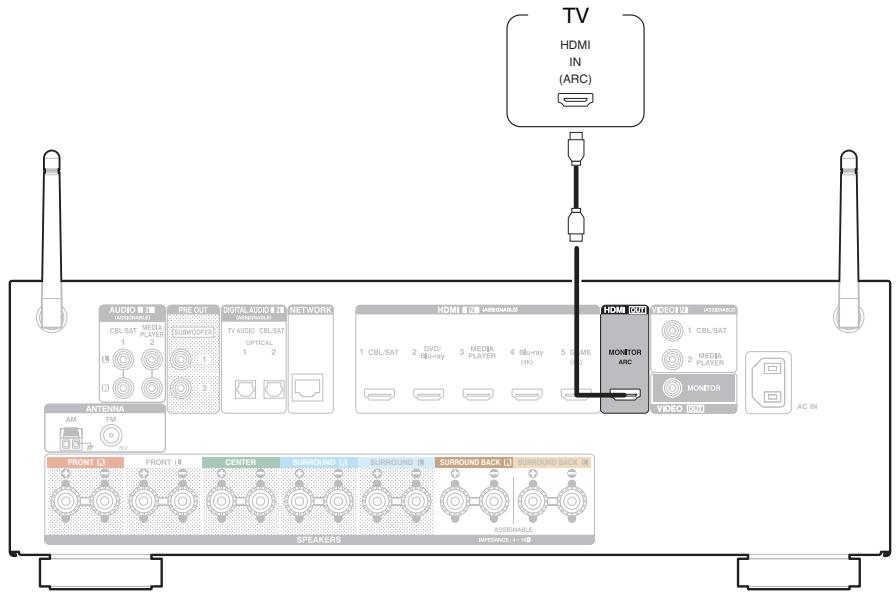

La fonction ARC (Audio Return Channel) permet de lire le son d’un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI.

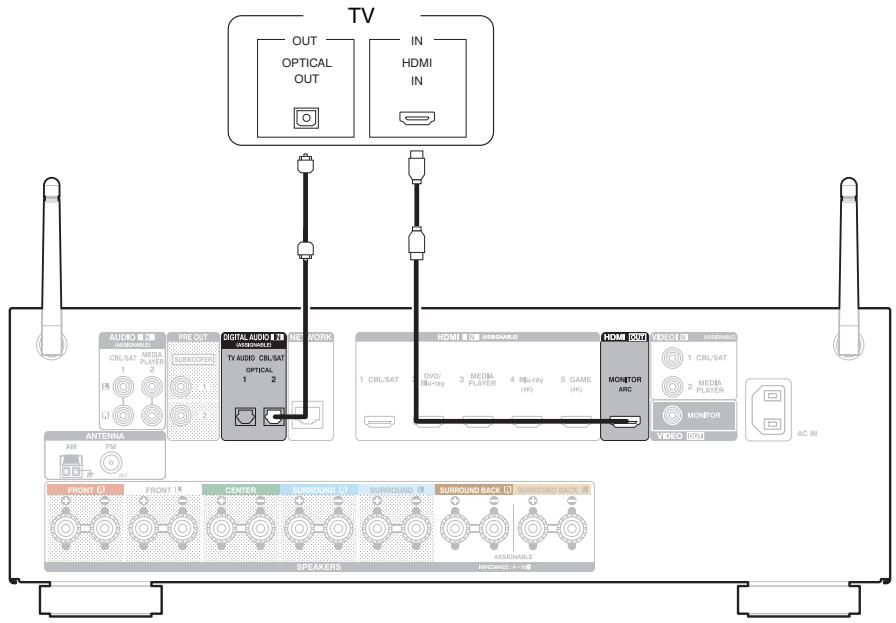

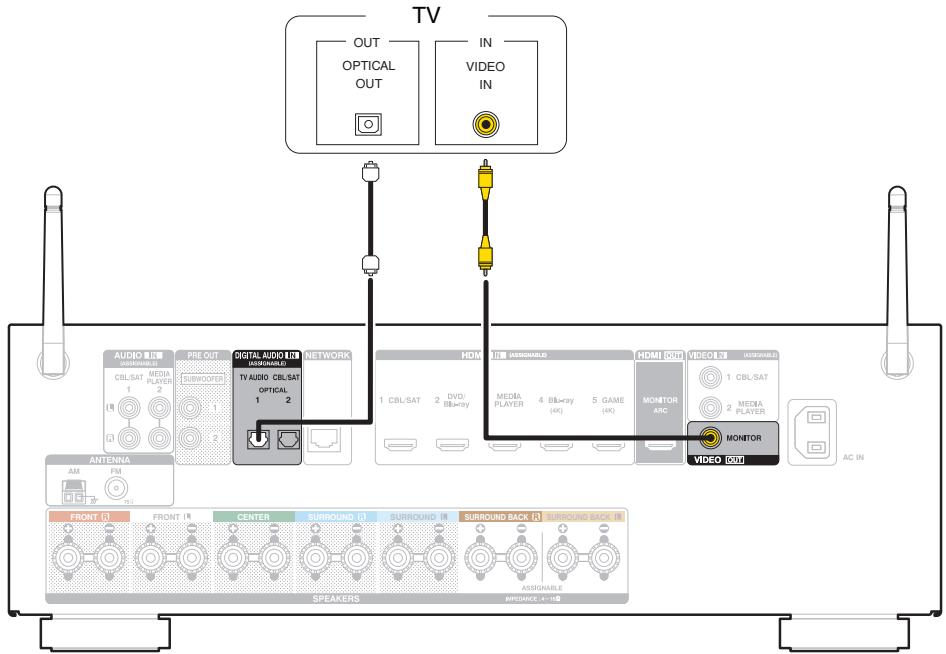

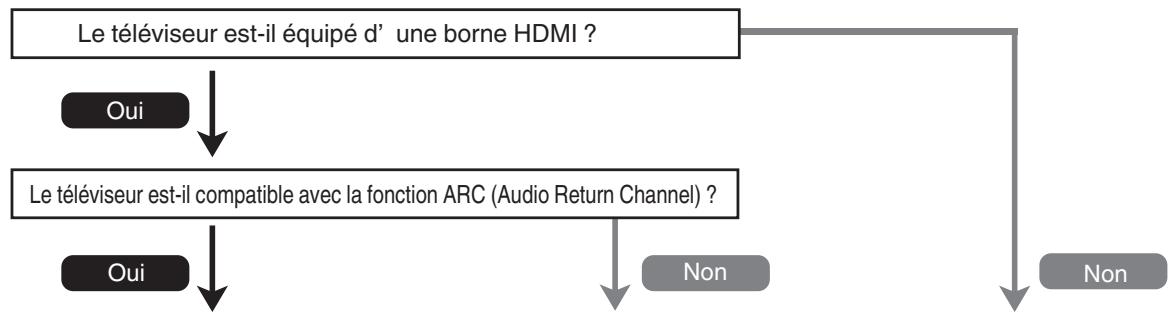

Le téléviseur est-il équipé d’ une borne HDMI ?

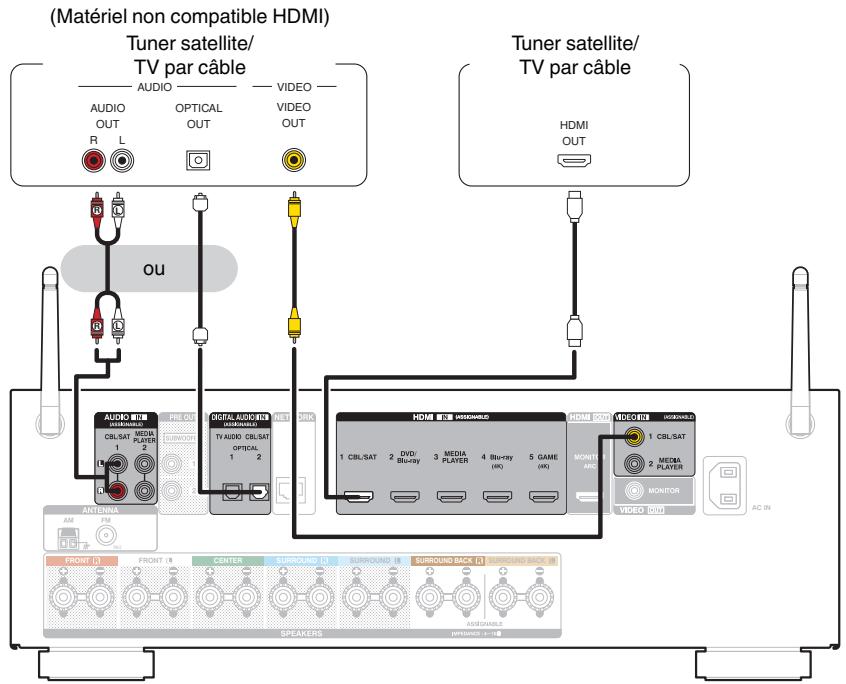

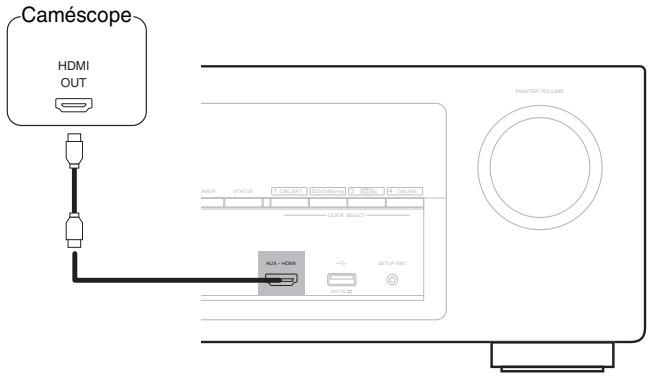

Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI.

Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique. 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 43) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 44) 0 “Connexion d’un caméscope vidéo ou d’un console de jeux” (v p. 45) TV par câble

0 N’utilisez pas de câbles d’extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

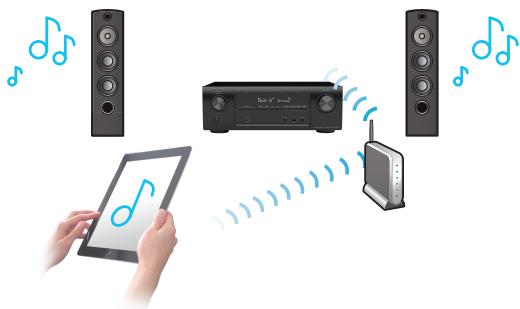

0 Lecture d’audio en réseau, tel qu’une radio Internet, et de serveurs média

0 Lecture de musique à partir de services de diffusion en ligne 0 Utilisation de la fonction Apple AirPlay 0 Fonctionnement de cet appareil via le réseau 0 Mise à jour du micrologiciel

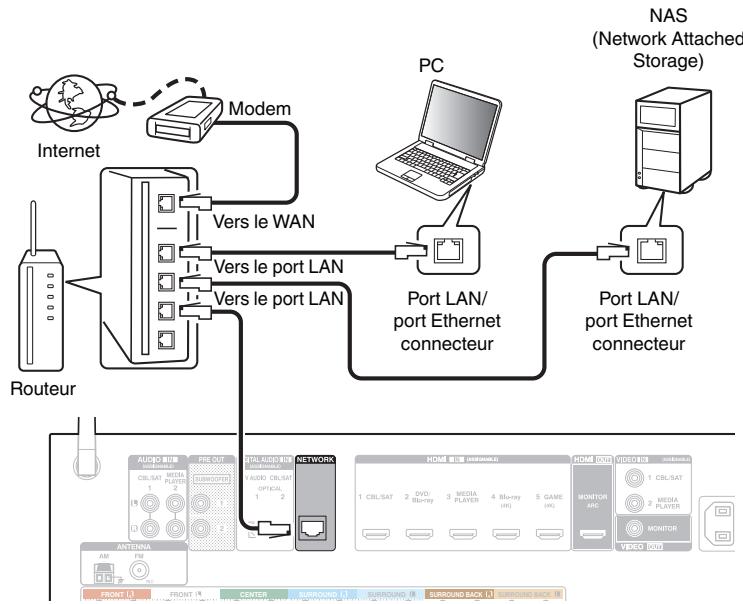

Pour effectuer des connexions via un LAN câblé, utilisez un câble LAN pour connecter le routeur à cet appareil, comme illustré dans la figure cidessous. . Lors de la connexion à un réseau local sans fil, laissez l’antenne en tige pour le réseau local sans fil/connexion Bluetooth à la verticale sur le panneau arrière. Voir “Config.Wi-Fi” (v p. 172) pour savoir comment connecter à un routeur de réseau local sans fil. Internet

Il est recommandé d’utiliser un câble LAN normal de type blindé.

Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber les autres appareils. En utilisant un routeur qui prend en charge la fonction WPS（Wi-Fi Protected Setup）, la connexion Wi-Fi peut être réalisée facilement. Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l’adresse IP, etc., dans le “Réseau” (v p. 171).

0 Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d’accès à Internet ou un magasin d’informatique pour plus de détails. 0 Cet appareil n’est pas compatible avec PPPoE. Un routeur compatible PPPoE est nécessaire si votre ligne contractée n’est pas configurée pour être utilisée avec PPPoE. 0 Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur. 0 Plusieurs services en ligne peuvent être interrompus sans préavis.

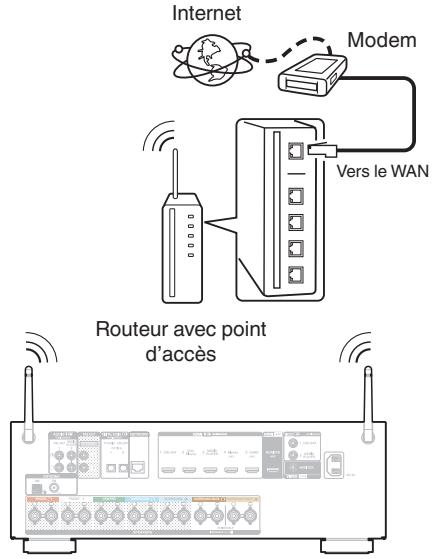

Routeur avec point d’accès

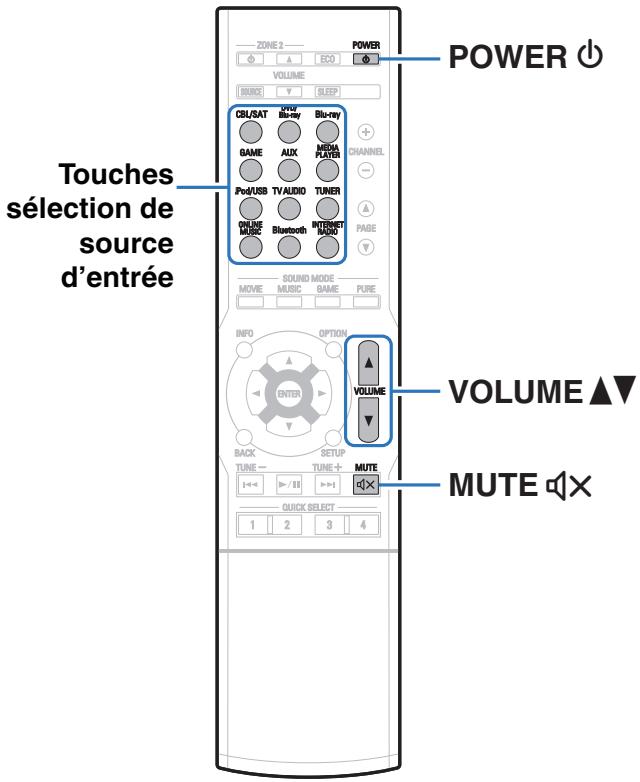

Appuyez sur POWER X pour mettre l’appareil sous tension.

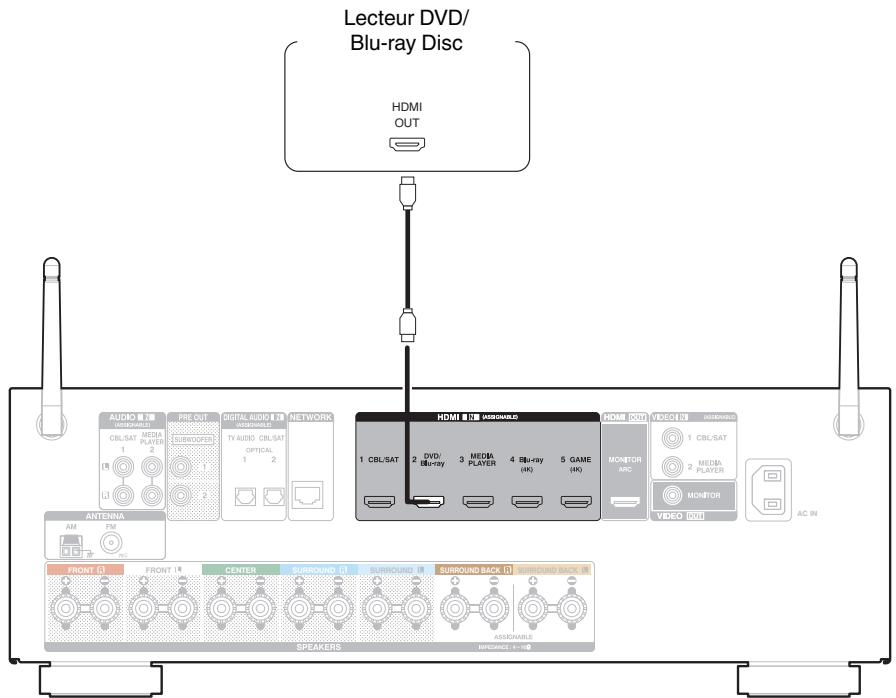

Appuyez sur DVD/Blu-ray (4K non pris en charge) ou sur Blu-ray (4K pris en charge) pour changer la source d’entrée du lecteur à lire. Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

o Lecture surround (v p. 106)

0 Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine” (v p. 140) dans le menu.

0 Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE : à nouveau.

0 Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l’appareil principal.

0 “Affichage de la vidéo voulue lors de la lecture audio

(Sélect.vidéo)” (v p. 104) 0 “Lecture de la même musique dans toutes les zones (Stéréo tt zones)” (v p. 105)

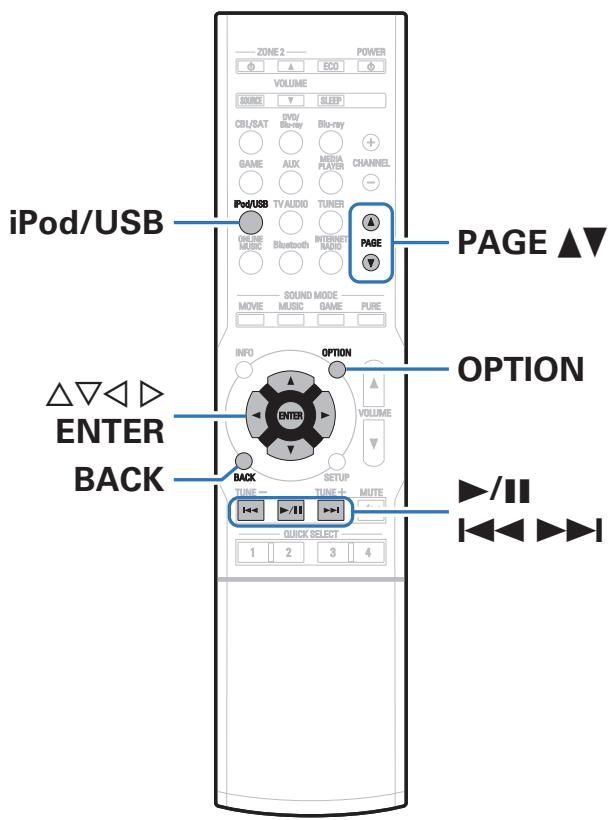

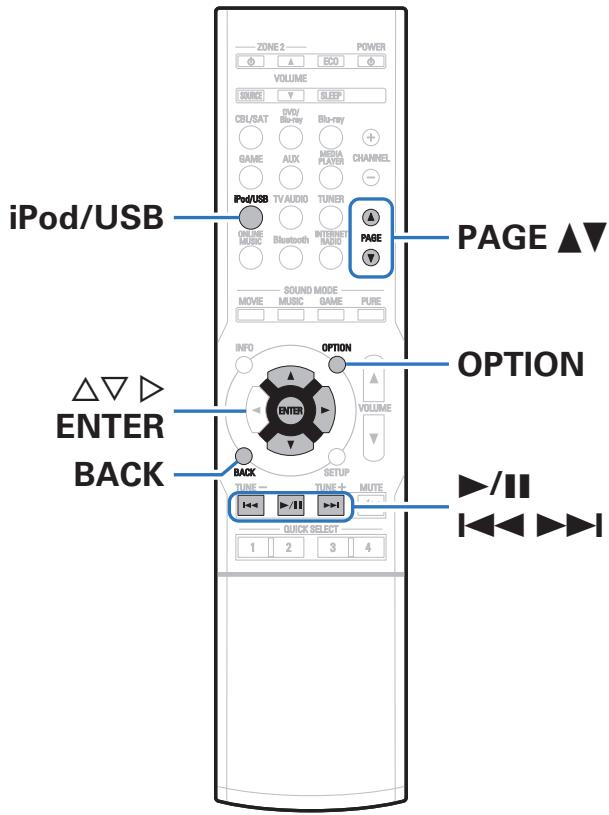

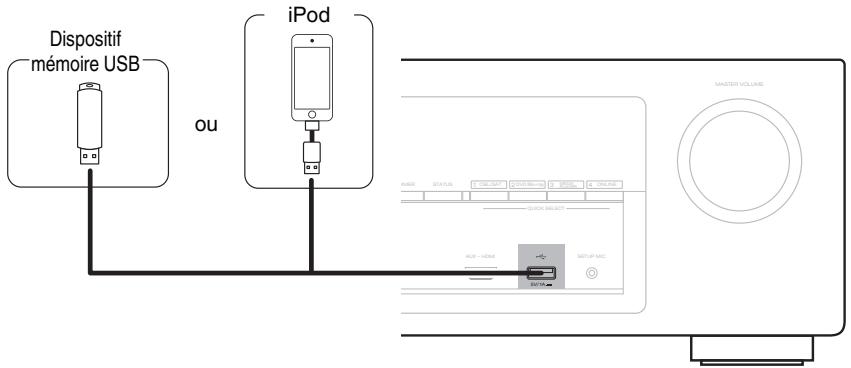

Connectez l’iPod au port USB. (v p. 46)

Appuyez sur iPod/USB pour commuter la source d’entrée “iPod/USB”.

“Browse from iPod” s’affiche sur l’écran de cet appareil.

0 Rien ne s’affiche à l’écran de la TV.

Utilisez l’iPod tout en affichant son écran pour lire de la musique.

0 “Mode navig.iPod” possède deux modes, “À partir d'iPod” et “À l'écran”. Le mode par défaut est “À partir d'iPod”. Il vous permet d’utiliser l’iPod tout en regardant son

écran. 0 Pour passer au “À l'écran”, qui permet d’effectuer des opérations tout en affichant les informations de l’iPod sur l’écran de la TV, voir “Réglages Mode navig.iPod” (v p. 58).

Cette section décrit la manière de lire les plages de l’iPod en “À l'écran”.

0 Les actions des touches de fonction peuvent varier.

0 L’affichage bascule entre le titre de la plage, le nom de l’artiste et le titre de l’album, etc. chaque fois que vous appuyez sur STATUS sur l’appareil principal pendant la lecture avec le “Mode navig.iPod” réglé sur “À l'écran”.

0 Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point).

Utilisez ui p pour sélectionner le fichier à lire, puis appuyez sur ENTER.

0 “Lecture de la même musique dans toutes les zones (Stéréo tt zones)” (v p. 105)

L’écran de lecture s’affiche à nouveau.

0 Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d’une fois lors de la lecture aléatoire.

0 Les réglages “Aléatoire” sont mémorisés pour chaque source d’entrée.

Les réglages “Répéter” sont mémorisés pour chaque source d’entrée.

REMARQUE Notez que Denon ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l’utilisation de cet appareil avec le dispositif mémoire USB en question.

La communication est possible jusqu’à une distance d’environ 10 m.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth.

Lorsqu’un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré. 0 Quand un numéro apparaît sur l’écran de cet appareil, vérifiez qu’il s’agit du même numéro que celui représenté sur l’écran de l’appareil Bluetooth, puis sélectionnez “Pair” à la fois pour le périphérique Bluetooth et pour l’appareil. 0 Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique Bluetooth.

Effectuez la connexion avec le périphérique Bluetooth à proximité de l’appareil (environ 1 m).

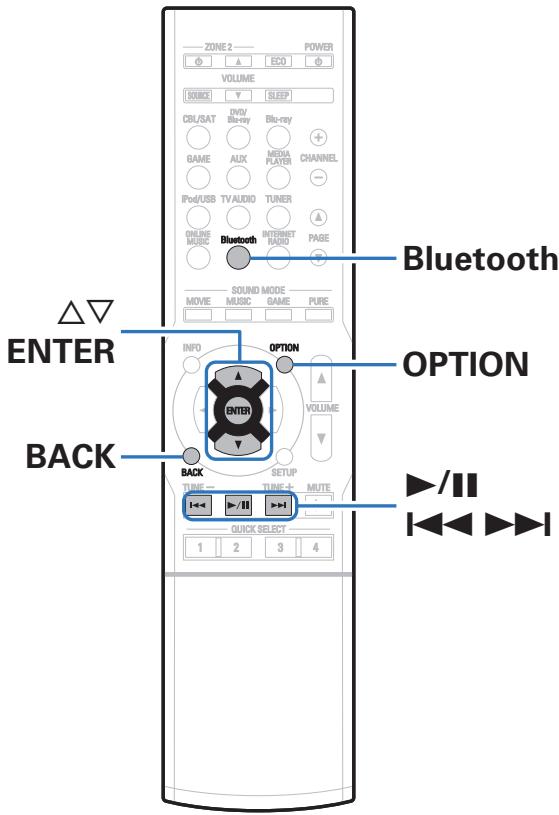

Appuyez sur Bluetooth pour passer à la source d’entrée “Bluetooth”.

Bluetooth le plus récemment utilisé.

0 Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l’affichage sur le nom du titre, nom de l’artiste, nom de l’album, etc.

0 Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point).

0 Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

o Opérations accessibles dans le menu des options

0 “Lecture répétée” (v p. 97)

L’écran de menu d’option s’affiche.

0 Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique

Jumeler un appareil Bluetooth avec l’appareil.

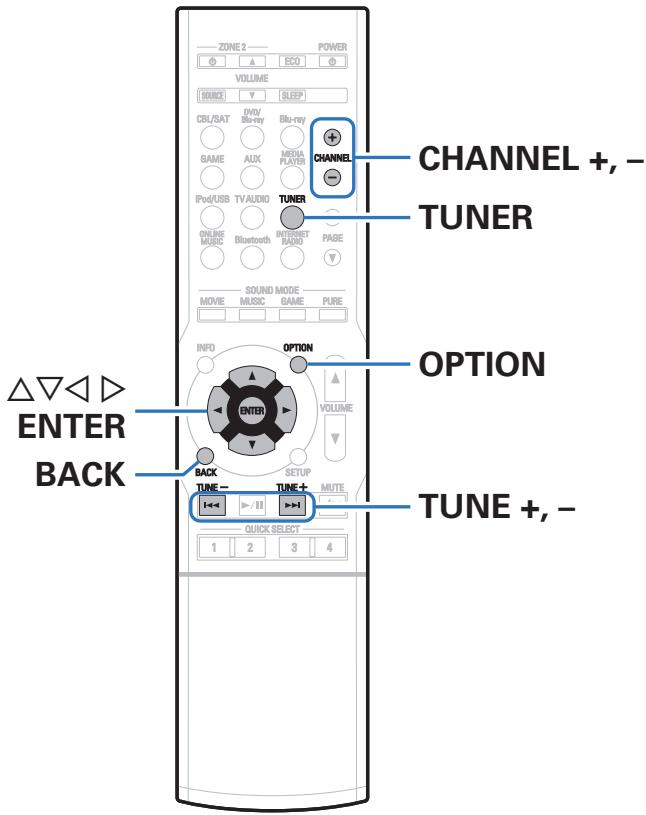

Assurez-vous que l’antenne FM et l’antenne à boucle AM soient connectées à cet appareil en premier.

également utiliser l’option “Accord direct” pour rechercher une station en entrant directement sa fréquence. En mode “Automatique”, vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode “Manuel” ou l’option mode “Accord direct” pour rechercher la station de votre choix.

0 “Ajuster le volume de chaque canal pour le faire correspondre à la

Utilisez ui pour sélectionner “Accord direct”, puis appuyez sur ENTER.

La fréquence préréglée est mise au point.

Notez que la fonction RDS n’est opérationnelle que lors de la réception de stations compatibles RDS.

Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile.

Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d’infos routières (stations TP).

L’écran de menu d’option s’affiche.

La recherche TP démarre alors automatiquement.

Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente.

à chaque fois que vous appuyez sur la touche.

Utilisez ui pour sélectionner “Mém.Préréglages”, puis appuyez sur ENTER.

La liste des canaux prédéfinis s’affiche.

La mémoire de préréglage est écrasée.

Vous pouvez utiliser le nom de la station radio préréglée ou le modifier. Vous pouvez saisir jusqu’à huit caractères.

La station sélectionnée ne s’affiche pas.

Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d’une station de radio est grandement facilitée par le saut de mémoires inutiles.

B Appuyez sur u pour sélectionner “Régler z-z sur Passer”, puis appuyez sur ENTER. Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné “z-z”. (z est le numéro du groupe sélectionné.)

Le saut est annulé.

REMARQUE L’option Passer préréglage ne peut pas être annulé pour les groupes.

0 Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir “Jouer une station de radio Internet” (v p. 213) pour plus de détails.

0 “Recherche de contenu à l’aide de mots-clés (Recherche

0 L’affichage passe du titre de la plage au nom de la station de radio etc. à chaque fois que vous appuyez sur STATUS sur l’appareil principal.

0 Les caractères qui ne peuvent pas être affichés sont remplacés par “.” (point).

0 “Lecture simultanée de musique et d’une image favorite

Vous pouvez également ajouter une station radio qui n’est pas dans la liste de vTuner.

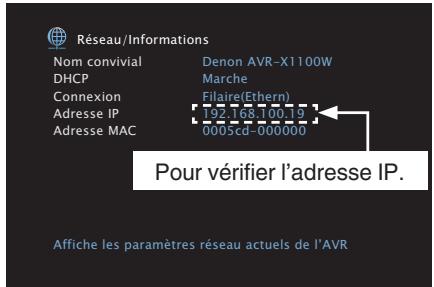

Entrez l’adresse MAC de cet appareil, puis cliquez sur

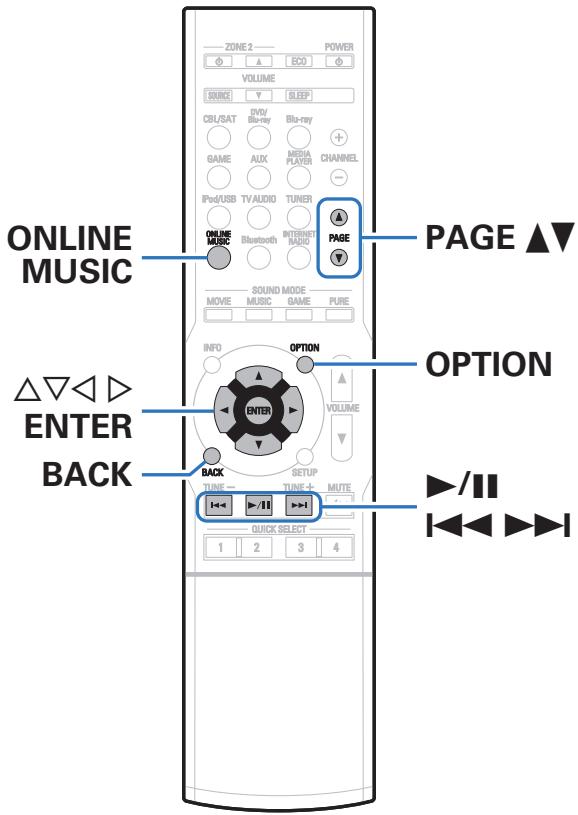

0 La fonction de lecture des fichiers audio sur le réseau de cet appareil se connecte au serveur à l’aide des technologies indiquées ci-dessous.

Windows Media Player Network Sharing Service 0 Les types de format audio/vidéo et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Pour plus de détails, voir “Lire un fichier sauvegardé sur un ordinateur ou sur un NAS” (v p. 212).

Si vous utilisez un Serveur Média, veillez à appliquer ce paramètre en premier lieu.

o Utilisation de Windows Media Player 12

(Windows 7 / Windows 8) Comme à l’étape 3, sélectionnez l’icône de l’appareil (autres ordinateurs ou périphériques mobiles) que vous souhaitez utiliser comme contrôleur de médias, puis cliquez sur “Autoriser”. Cliquez sur “OK” pour terminer.

o Partage de fichiers multimédia enregistrés sur un stockage NAS Modifiez les paramètres du stockage NAS pour autoriser cet appareil et les autres appareils (ordinateurs et périphériques mobiles) utilisés en tant que contrôleurs de médias à accéder au stockage NAS. Pour plus de détails, voir le manuel de l’utilisateur fourni avec le stockage

0 Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d’afficher l’album pour les fichiers WMA.

0 Les fichiers WMA Lossless peuvent être lus avec un serveur prenant en charge la conversion de code, comme Windows Media Player Version 11 ou ultérieure. 0 Cet appareil lit les fichiers images (JPEG) dans l’ordre dans lequel ils ont été enregistrés dans le dossier.

0 “Lecture répétée” (v p. 97)

0 La durée nécessaire à l’affichage des fichiers image (JPEG) dépend de la taille de ceux-ci.

0 L’ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l’ordre alphabétique à cause des spécifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement.

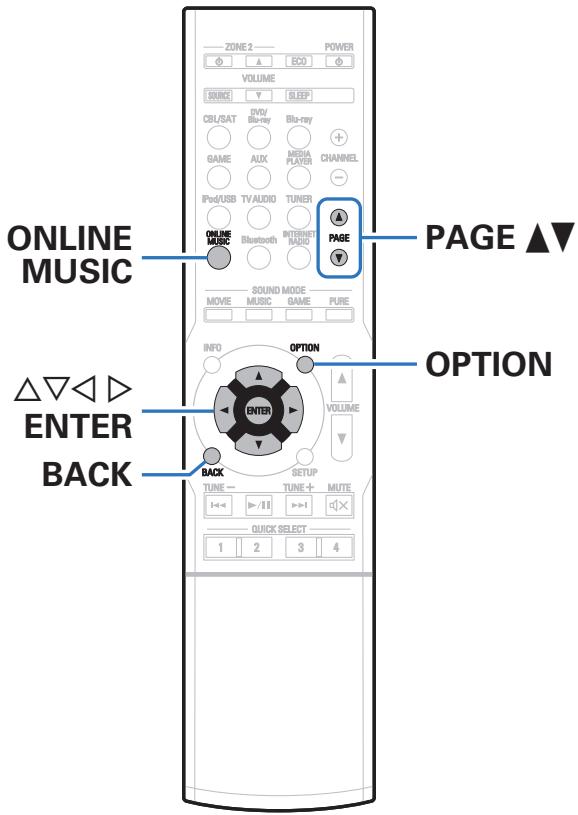

Pour plus de détails, rendez-vous sur la page d’accueil de Flickr. http://www.flickr.com/

0 Vous pouvez visionner les photos partagées par certains utilisateurs ou toutes les photos partagées sur Flickr.

0 Si vous saisissez un nom d’écran qui n’existe pas, le message

“Le contact Flickr saisi est introuvable” apparaît. Entrez le nom d’écran correct.

Utilisez ui pour sélectionner le nom d’écran ajouté à

“Contact”, puis appuyez sur ENTER.

0 Pour voir en même temps les noms du titre et de l’artiste, appuyez sur STATUS sur l’appareil principal.

0 Pour savoir comment utiliser iTunes, consultez également l’aide d’iTunes. 0 L’écran peut être différent selon le Système d’exploitation et les versions du logiciel.

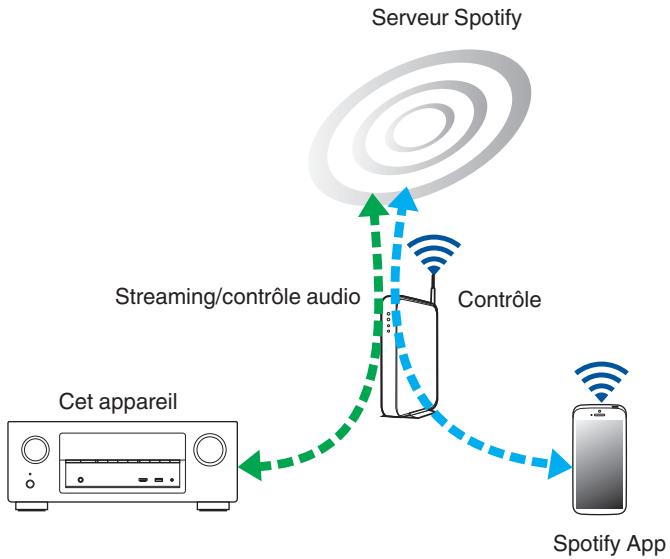

Lecture de la musique Spotify avec cet appareil Téléchargez au préalable le “Spotify App” dans votre Android ou appareil iOS. Pour lire une piste Spotify dans cet appareil, vous devez d’abord vous inscrire au compte premium Spotify.

Appuyez sur l’icône F pour sélectionner l’appareil.

Utilisez o p pour sélectionner le mode Lecture aléatoire.

Arrêt L’écran de lecture s’affiche à nouveau.

0 Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d’une fois lors de la lecture aléatoire.

0 Ce paramètre ne peut pas être réglé si le périphérique Bluetooth ne prend pas en charge le réglage aléatoire sous le profil AVRCP. 0 Les réglages “Aléatoire” sont mémorisés pour chaque source d’entrée.

0 Ce paramètre ne peut pas être réglé si le périphérique Bluetooth ne prend pas en charge le réglage de répétition sous le profil AVRCP.

0 Les réglages “Répéter” sont mémorisés pour chaque source d’entrée.

Utilisez uio p pour sélectionner “Favorites”, puis appuyez sur ENTER.

Utilisez ui pour sélectionner “Enreg.favoris”, puis appuyez sur ENTER.

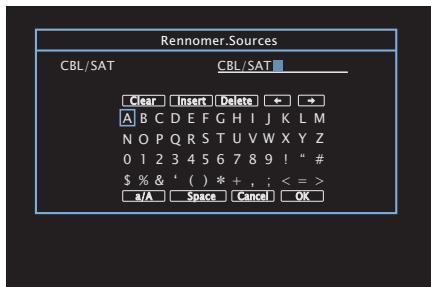

0 Pour la saisie de caractères, voir “Utilisation de l’écran-

clavier” (v p. 133).

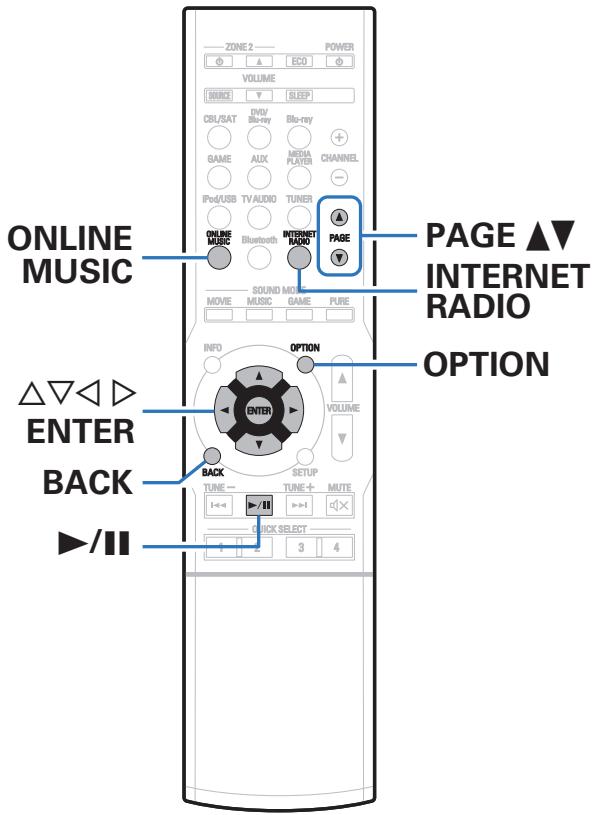

La fonction “Recherche texte” recherche les stations Radio Internet ou les fichiers qui commencent par le premier caractère saisi dans la liste affichée.

REMARQUE Recherche texte peut ne pas fonctionner pour certaines listes.

Utilisez o p pour définir la durée d’affichage. Arrêt: 0 Vous ne pouvez définir ceci que pour les enceintes qui produisent l’audio. En outre, vous ne pouvez pas régler ceci lorsque dans le menu “Sort audio HDMI” (v p. 145) est réglé sur “TV”.

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d’entrée.

0 Ceci ne peut pas être réglé quand le mode son est réglé sur “Direct”. 0 Cet élément ne peut pas être défini lorsque “Dynamic EQ” (v p. 142) est réglé sur “Marche”. 0 Vous ne pouvez pas régler ceci si aucun signal audio n’est entré ou si dans le menu “Sort audio HDMI” (v p. 145) est réglé sur “TV”.

Lecture sans réglages de tonalité. (Défaut) : Les réglages “Sélect.vidéo” sont mémorisés pour chaque source d’entrée.

Appuyez sur OPTION pendant la lecture audio.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Sélect.vidéo”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode “Sélect. Vidéo”. Arrêt Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l’audio stéréo 2 canaux.

0 Testez différents modes audio et profitez d’un mode audio par le biais du mode que vous préférez.

GExempleH Lorsque MOVIE est enfoncé

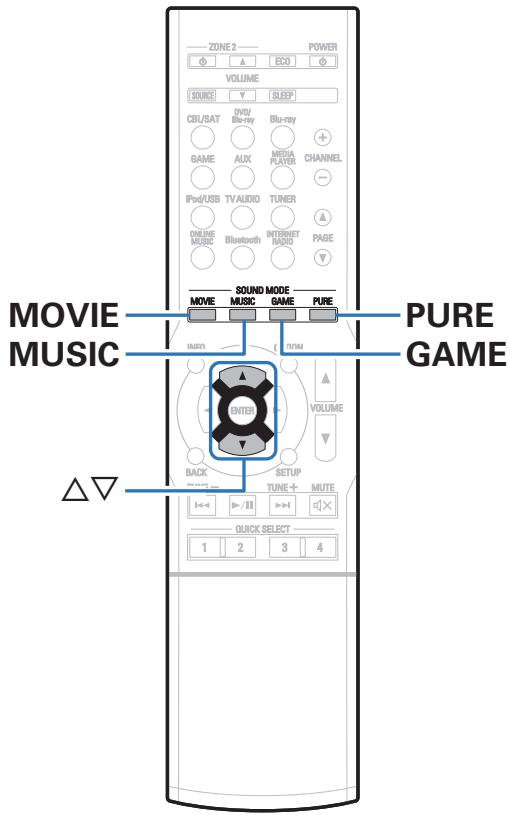

Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio.

MOVIE : La lecture en direct commence.

En modes audio Direct et, les éléments suivants ne peuvent pas être réglés.

Logic g. Il y a trois modes de lecture: le mode “Cinema”, optimisé pour la lecture des films; le mode “Music”, optimisé pour la lecture de musique ; et le mode “Game”, optimisé pour les jeux.

Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLg pour lire des sources 2 canaux en son surround 5.1 canaux avec une sensation de son surround enveloppante.

Comme tous les canaux sont indépendants, l’expressivité spatiale à 360 degrés et la localisation du son sont renforcées.

Ce mode convient à la lecture de disques enregistrés en DTS-ES.

Le canal surround arrière ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l’enregistrement logiciel est décodé par le décodeur de matrice de cet appareil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière).

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.

0 Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire.

Type de mode audio Direct 0 Ajustez l’effet de champ sonore avec le menu “Paramètres surr.” (v p. 135) pour profiter du son surround comme vous aimez. Signal d’entrée

0 “+ PLgz” indique que le décodeur PLgz est en cours d’utilisation et que l’audio du canal avant haut est créé.

Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille.

0 Veuillez consulter les instructions d’utilisation du dispositif

connecté pour vérifier les réglages.

0 Si l’un des équipements vient à être débranché, exécutez les

Appuyez sur SLEEP et affichez la durée que vous souhaitez.

o Pour annuler la minuterie sommeil

0 Le témoin SLEEP s’allume sur l’écran et la minuterie sommeil démarre.

Appuyez SLEEP pour sélectionner “Off”.

Le témoin SLEEP de l’affichage s’éteint.

0 Vous pouvez régler la minuterie sommeil dans la plage de 10 à

120 minutes par paliers de 10 minutes.

Le réglage de la minuterie sommeil est annulé lorsque l’appareil commute en mode veille.

REMARQUE La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils.

La fonction de sélection rapide plus peut être mémorisée pour chaque zone.

0 Les réglages par défaut de chaque fonction de sélection rapide

apparaissent comme indiqué ci-dessous.

GMAIN ZONEH Bouton MAIN ZONE, et le paramétrage A et B peut être mémorisé pour ZONE2.

o Modifier le nom des sélections rapides

Le nom de sélection rapide de MAIN ZONE affiché sur l’écran du téléviseur ou de cet appareil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir “Sélect.Rapid.Nom” (v p. 181).

A Source d’entrée (v p. 54)

Maintenez enfoncé QUICK SELECT quand une station radio est en cours de réception ou quand une piste est lue à l’aide d’une des sources suivantes, la station radio actuelle ou la piste est mémorisée.

0 Tuner / Internet Radio / Media Server / Favorites / iPod/USB Panneau avant

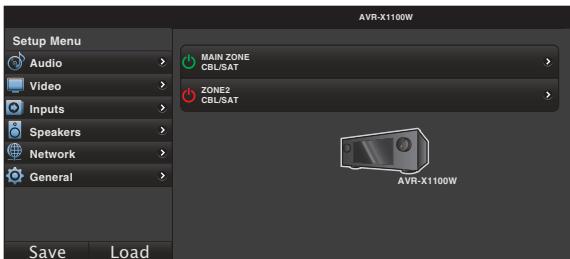

0 Pour appeler les réglages, cliquez sur “Load” sur l’écran du menu de configuration. 0 Nous vous conseillons d’utiliser un des navigateurs web suivants. Internet Explorer 10 et ultérieur Mozilla Firefox 24 et ultérieur Google Chrome 29 et ultérieur Safari 5.x et ultérieur

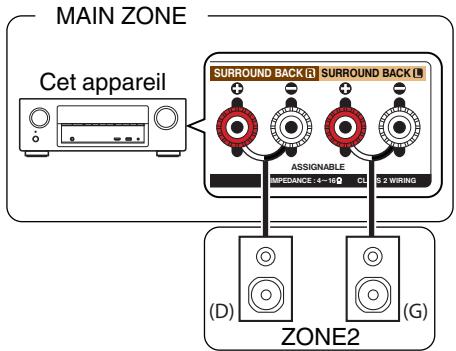

Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE et ZONE2. Vous pouvez également lire des sources distinctes dans la MAIN ZONE et ZONE2.

Réglez “Mode affectation” (v p. 163) sur “ZONE2” et les sorties audio ZONE2 des bornes d’enceintes SURROUND BACK.

MAIN ZONE Cet appareil

0 Pour effectuer une opération avec l’appareil principal, appuyez sur ZONE2 SOURCE. Chaque fois que vous appuyez sur ZONE2

SOURCE, la source d’entrée change.

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences.

Éléments de configuration

à l’écran. Le menu disparaît de l’écran.

Sélectionnez un caractère à saisir avec uio p, puis appuyez sur ENTER.

Répétez les étapes 2 - 4 pour modifier le nom. Utilisez uio p pour sélectionner “OK”, puis appuyez sur ENTER.

Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir “Modes audio et paramètres surround”

(v p. 215). 0 Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture. 0 Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

Marche: Vous pouvez le régler en mode Dolby TrueHD.

Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté.

0 Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant.

0 Vous pouvez définir “Automatique” uniquement pour la source Dolby TrueHD.

0 Le réglage par défaut est sur “Arrêt”. Lorsque le signal d’entrée est la source Dolby TrueHD, le réglage par défaut est sur “Automatique”.

Le champ sonore avant est étendu plus vers l’arrière pour créer une impression sonore parfaitement inclusive.

Ajuste le niveau des effets basses fréquences (LFE). -10 dB – 0 dB (Défaut : 0 dB) Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous. 0 Sources Dolby Digital : 0 dB 0 Sources cinéma DTS : 0 dB Vous pouvez définir ceci lorsque le mode audio est “Matrix”.

Ajuste le niveau des effets sonores du mode audio actuel.

Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant.

Les paramètres “Paramètres surr.” sont rétablis à ceux par défaut.

“Taille pièce” ne représente pas la taille de la pièce dans laquelle les sources sont lues.

Contrôler le volume du canal avant-haut. Bas : “iPod/USB” et “Bluetooth” est sur “Bas”. Tous les autres modes restent réglés sur “Arrêt”. 0 Ceci ne peut pas être réglé quand le mode son est réglé sur “Direct”. 0 Les réglages “Restorer” sont mémorisés pour chaque source d’entrée.

Les formats audio compressés, tels que MP3, WMA (Windows Media

Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction “Restorer” génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle restaure également les caractéristiques des basses d’origine pour une plage tonale riche et étendue.

Haut : Le son est abaissé de 40 dB.

Le son est abaissé de 20 dB.

Pour en savoir plus sur la technologie Audyssey, reportez-vous à la “Explication des termes” (v p. 221).

0 Les réglages “MultEQ® XT”, “Dynamic EQ” et “Dynamic Volume” sont mémorisés pour chaque source d’entrée.

0 Lorsque le mode son est en mode “Direct”, les réglages “MultEQ® XT”, “Dynamic EQ” et “Dynamic Volume” ne peuvent pas être configurés.

(Défaut): Cependant, le niveau de référence du film n’est pas toujours utilisé en musique ou pour d’autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n’est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous. 0 dB (Réf. film) (Défaut) :

Quand le paramètre “Dynamic EQ” du menu est sur “Marche”, il n’est pas possible d’effectuer un réglage “Tonalité”. (v p. 103)

Sélectionnez ce réglage pour le jazz ou d’autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu’il est en général mixé à 10 dB en dessous de la référence du film. Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d’écoute et a une gamme dynamique comprimée.

Le réglage est activé quand “Dynamic EQ” est sur “Marche”. (v p. 142)

Ajustement moyen sur les sons les plus bas et les plus forts.

Ajustement le moins important sur les sons les plus bas et les plus forts.

0 Les enceintes pour lesquelles “EQ manuel” peut être réglé sont différentes en fonction du mode son.

0 Ceci peut être réglé lorsque le paramètre “MultEQ® XT” est “Arrêt”. (v p. 141) 0 Ceci ne peut pas être réglé quand le mode son est réglé sur “Direct”.

Configurez s’il faut utiliser l’égaliseur graphique ou non. “Copie de courbe” s’affiche après que la procédure de “Conf. Audyssey®” a été effectuée.

Les paramètres “EQ manuel” sont rétablis à ceux par défaut.

o Ajust.EQ Ajustez l’équilibre de tonalité pour chaque bande de fréquences.

Ajustez l’enceinte sélectionnée dans la section “Select.H-P”. 1. Sélectionnez l’enceinte. 2. Sélectionnez le réglage de la bande de fréquences. 63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz 3. Réglez le niveau. –20.0 dB – +6.0 dB (Défaut : 0.0 dB) “TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

REMARQUE Effectue la compensation automatique du délai temporel des sorties audio et vidéo.

Marche 0 Consultez les instructions d’utilisation de chaque composant connecté pour vérifier les réglages. 0 Se reporter à “Fonction de contrôle HDMI” pour en savoir plus sur la fonction de contrôle HDMI. (v p. 117)

“V.Format:<PAL>” s’affiche sur l’écran.

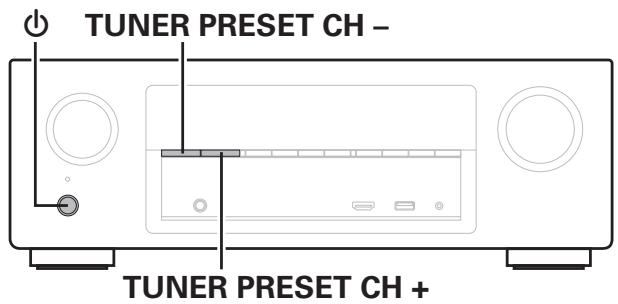

2. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal et définissez le format du signal vidéo. 3. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

REMARQUE Si un format différent du format vidéo du moniteur connecté est défini, l’image ne s’affichera pas correctement.

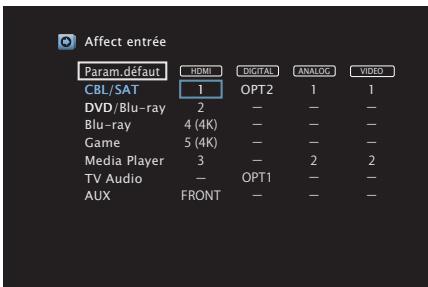

Veuillez changer l’attribution de la borne d’entrée HDMI, de la borne d’entrée audio numérique, de la borne d’entrée audio analogique et de la borne d’entrée vidéo lors de la connexion d’une source d’entrée qui diffère de ce qui est imprimé sur les borne d’entrée audio/vidéo de cet appareil.

Vous pouvez entrer jusqu’à 12 caractères. Pour la saisie de caractères, voir

“Utilisation de l’écran-clavier” (v p. 133).

Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées. Afficher Lorsque le nom a été défini, il s’affiche sur l’affichage de cet appareil et sur l’écran de menu.

Les modes d’entrée accessibles peuvent varier en fonction de la source d’entrée.

Réglez le mode décodage pour la source d’entrée.

Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Mais nous vous recommandons de modifier à “PCM” ou “DTS” si le début de la source est coupée ou si des parasites se produisent.

Les réglages “Sélect.entrées” sont mémorisés pour chaque source d’entrée.

Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Automatique (Défaut) : 0 Si l’option “HDMI Contrôle” est réglée sur “Marche” et si une TV compatible ARC est branchée via les bornes HDMI MONITOR, le mode d’entrée dont la source d’entrée est “TV Audio” est paramétré sur ARC.

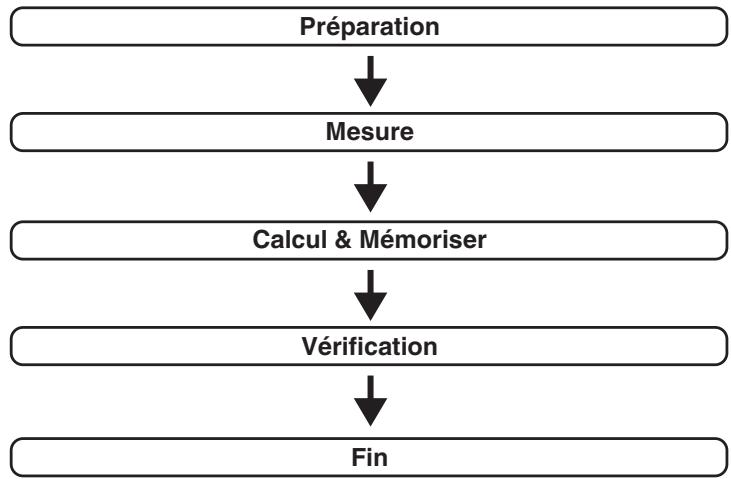

Pour configurer manuellement les enceintes, utilisez l’option “Config. manuelle” du menu. (v p. 164)

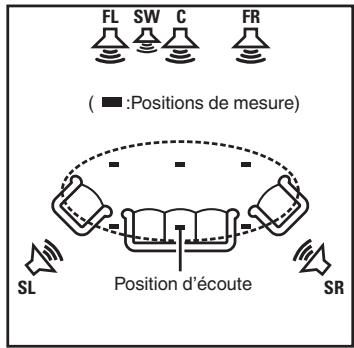

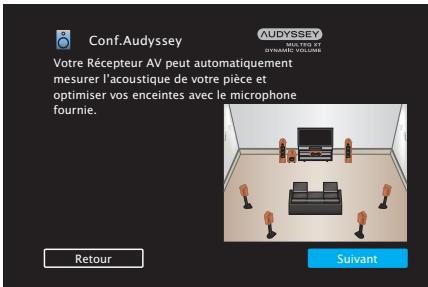

Pour effectuer les mesures, placez le microphone d’étalonnage du son en différents endroits dans toute la zone d’écoute. Pour un meilleur résultat, il est recommandé d’effectuer la mesure sur six points ou plus, comme illustré (jusqu’à huit points). Lors de la mesure de la seconde position et des suivantes, installez le microphone de configuration et de mesure sur une distance de 60 cm par rapport à la première position de mesure (position d’écoute principale).

Audyssey MultEQ® XT utilise les mesures à partir de ce point pour calculer la distance de l’enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

0 Pendant les mesures, placez les téléphones portables hors de la pièce d’écoute.

Les signaux de téléphonie mobile pourraient perturber les mesures. 0 Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d’étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes. 0 Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S’il y a un bruit de fond dans la pièce, le volume de ces signaux d’essai augmente. 0 Si vous utilisez la touche VOLUME d f de la télécommande ou MASTER VOLUME de l’appareil au cours des mesures, celles-ci sont annulées. 0 Il n’est pas possible d’effectuer ces mesures lorsqu’un casque est connecté. Débranchez le casque audio avant de procéder à la configuration “Conf. Audyssey®”.

Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué cidessous.

n Subwoofer doté d’un mode direct

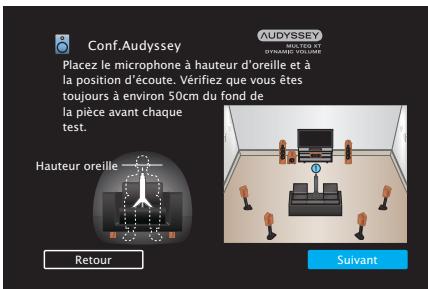

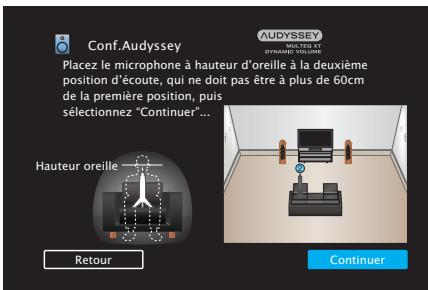

Placez le microphone à hauteur d’oreille à la deuxième position d’écoute, qui ne doit pas être à plus de 60cm de la première position, puis sélectionnez “Continuer”...

Ce mode est recommandé lors de l’utilisation de l’appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.

0 Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d’entrée audio de l’appareil. Le contrôle du volume optimal s’effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

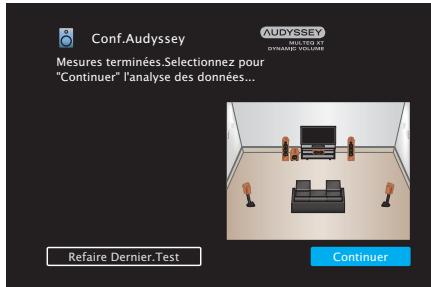

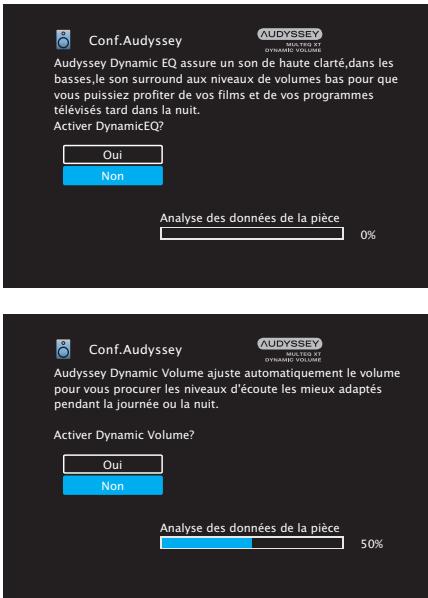

L’écran suivant s’affiche lors de l’analyse. Configurez le paramétrage de votre choix.

Conf.Audyssey Audyssey Dynamic EQ assure un son de haute clarté,dans les basses,le son surround aux niveaux de volumes bas pour que vous puissiez profiter de vos films et de vos programmes télévisés tard dans la nuit. Activer DynamicEQ? Oui grande que la distance réelle du fait du retard électrique commun aux subwoofers.

Audyssey®”. Si ces derniers sont modifiés, exécutez à nouveau “Conf. Audyssey®” afin de configurer le paramétrage de l’égaliseur de manière optimale.

Analyse des données de la pièce

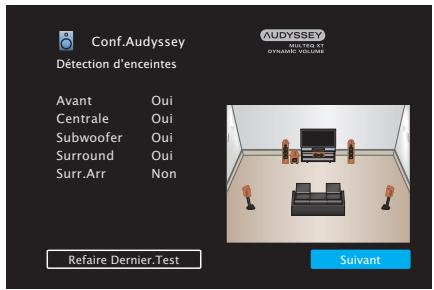

0 Toutes les enceintes n’ont pas été détectées.

0 Vérifiez les connexions des enceintes.

n’a pas été détecté.

Le bruit ambiant est trop élevé ou Le niveau est trop bas

0 Il y a trop de bruit dans la pièce.

configuration fourni sur la prise SETUP MIC de cet appareil.

0 Éteignez ou éloignez l’appareil à l’origine du bruit.

0 Essayez à nouveau lorsque les environs sont silencieux.

0 L’enceinte ou l’audio subwoofer est trop faible.

0 Vérifiez l’installation et l’orientation des enceintes.

0 Réglez le volume du subwoofer.

polarités inversées.

Amplis”” (v p. 31) en ce qui concerne la configuration de l’enceinte et la connexion.

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf.

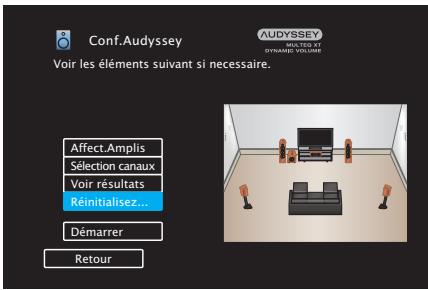

Audyssey®”. 0 Si vous modifiez le paramétrage de l’enceinte après avoir exécuté “Conf. Audyssey®”, vous ne serez plus en mesure de sélectionner Audyssey MultEQ® XT, Audyssey Dynamic EQ® ou Audyssey Dynamic Volume®. (v p. 141 – 143) 0 La “Config. manuelle” peut être utilisée même s’il n’y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s’avère nécessaire.

Définir la présence et la taille de l’enceinte centrale.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

0 Réglages par défaut :

Avant G / Avant D / Avant Haut G / Avant Haut D / Centrale / Subwoofer : 3,60 m (12,0 ft) Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte sélectionnée. –12.0 dB – +12.0 dB (Défaut : 0.0 dB)

0 Le paramétrage “Niveaux” est reflété dans tous les modes son.

0 Si vous souhaitez régler le niveau du canal pour chaque source d’entrée, effectuez les réglages dans “Régl niv.canal” (v p. 102). 0 Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l’option “Niveaux”.

Les paramètres “Niveaux” sont rétablis à ceux par défaut.

0 La fréquence croisée par défaut est “80 Hz”. Il s’agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d’enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur “250 Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz.

0 Le son endessous de la fréquence de croisement est coupé de la sortie des enceintes définies dans “Petit”. Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant. 0 Les enceintes qui peuvent être réglées quand l’option “Individuel” est sélectionnée sont différentes selon le réglage du paramètre “Mode subwoofer”. (v p. 169)

o Select.H-P Permet de sélectionner le mode de définition de la fréquence croisée.

Tous (Défaut) : “Config.Enceintes” peuvent être réglées. Si les enceintes sont réglées sur “Large”, “Total” s’affiche et le réglage ne peut pas être effectué. (v p. 164) 0 Lorsque “LFE+Main” est sélectionné, les enceintes peuvent être réglées peu importe le réglage “Config.Enceintes”. (v p. 164)

0 L’élément “Mode subwoofer” peut être réglé lorsque “Config.Enceintes” “Subwoofer” est réglé sur une option autre que “Non”. (v p. 164) 0 Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants. 0 Si “Config.Enceintes” - “Avant” et “Centrale” sont réglés sur “Large”, et que “Mode subwoofer” est réglé sur “LFE”, il se peut que les subwoofers n’émettent aucun son, selon le signal d’entrée ou le mode sonore sélectionné. (v p. 164) Sélectionnez “LFE+Main” si vous voulez que les signaux graves soient toujours émis par le subwoofer.

Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l’aide des réglages “Adresse

IP” et entrer des informations sur votre réseau domestique (LAN) telles que l’adresse de passerelle et le masque de sous-réseau, etc.

Utilisez la fonction de réseau local sans fil (WiFi) pour se connecter à un réseau.

Une Adresse MAC est nécessaire pour créer un compte vTuner.

Vous pouvez désactiver la fonction Wi-Fi de cet appareil en configurant les réglages suivants.

1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE et

Lorsque vous vous connectez au réseau avec un LAN câblé, sélectionnez “Filaire(Ethern)” après la connexion d’un câble LAN, Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez “Sans fil(Wi-Fi)” et configurez l’ “Config.Wi-Fi”.

STATUS en même temps pendant au moins 3 secondes.

“V.Format: <PAL>” s’affiche sur l’écran.

2. Utilisez la touche DIMMER de l’appareil principal pour afficher “Wired LAN

<Unlock>”. Connectezvous à un routeur de réseau local sans fil (Wi-Fi). Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

o Recherche de réseaux

Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l’écran du téléviseur. 1. Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux sans fil. Sélectionnez “Rescan” si le réseau est introuvable. 2. Entrez votre mot de passe et sélectionnez “OK”.

La version du micrologiciel du périphérique iOS doit prendre en charge iOS7 ou version ultérieure.

n Lors de l’utilisation d’un câble USB

1. Sélectionnez “Câble USB” sur l’écran du téléviseur. 2. Vérifiez que votre périphérique iOS est connecté au réseau local sans fil (Wi-Fi) et le connecter au port USB situé sur le panneau avant à l’aide d’un câble USB. 3. Sélectionnez “Connecter” sur l’écran du téléviseur. 4. Tapez “Autoriser” lorsque le message de connexion s’affiche sur l’écran de votre périphérique iOS.

o Utiliser le dispositif iOS Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périphérique iOS à cet appareil, l’appareil peut être automatiquement connecté au même réseau que votre périphérique.

Cet appareil peut être connecté à votre périphérique iOS de deux façons, en utilisant un câble USB et via le Wi-Fi.

Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter.

1. Réglez les éléments suivants.

n Lors de la connexion en utilisant la méthode du bouton poussoir

1. Sélectionnez “Bouton poussoir” sur l’écran du téléviseur. 2. Commutez vers le mode WPS en appuyant sur la touche WPS du routeur auquel vous souhaitez vous connecter. 0 La durée pour appuyer sur la touche varie en fonction du routeur. 3. Sélectionnez “Connecter” sur l’écran du téléviseur dans les 2 minutes.

Entrez le nom du réseau sans fil (SSID).

Sélectionnez Clé par défaut. Clé par défaut: Lors de la connexion au réseau crypté “WEP”, le menu “Clé par défaut” est affiché. 2. Sélectionnez “Connecter” à la fin du paramétrage.

n Lors de la connexion en utilisant la méthode du

code PIN Le paramétrage du réseau local sans fil (Wi-Fi) de cet appareil peut également être configuré à partir d’un ordinateur ou d’une tablette qui prend en charge la connexion au réseau local sans fil.

Lorsque vous utilisez un périphérique qui dispose d'une version du micrologiciel de iOS7 ou ultérieure, “Lors de la connexion via Wi-Fi” (v p. 172) en “Use iOS Device”.

1. Sélectionnez “PIN” sur l’écran du téléviseur.

2. Enregistrez le code PIN de l’appareil dans le routeur.

1. Maintenez enfoncées les touches DIMMER et STATUS de l’appareil principal pendant au moins 3 secondes, lorsque l’alimentation est sous tension.

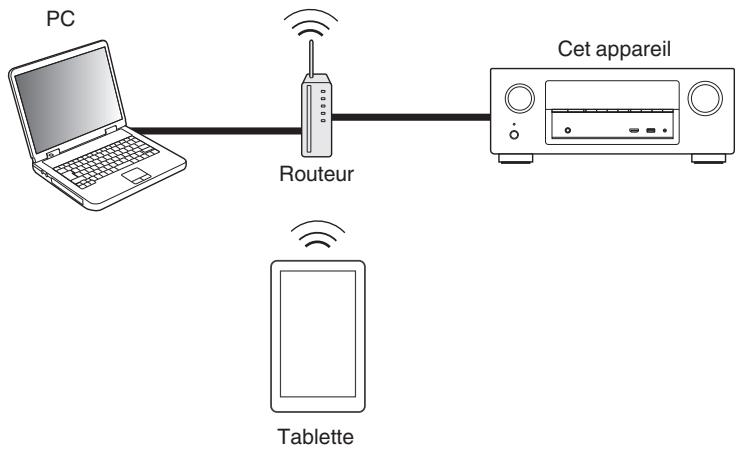

2. Connectez le réseau local sans fil de l’ordinateur ou de la tablette utilisés au “Denon AVR-X1100W” lorsque le message “Connectez votre dispositif Wi-Fi au réseau Wi-Fi appelé “Denon AVR-X1100W”” apparaît à l’écran. 3. Démarrez le navigateur et saisissez “192.168.1.16” dans l’URL. 4. Utilisez le navigateur pour saisir le paramétrage, sélectionnez “Connecter” puis quittez le paramétrage.

“Marche” dans les paramètres par défaut de l’appareil.

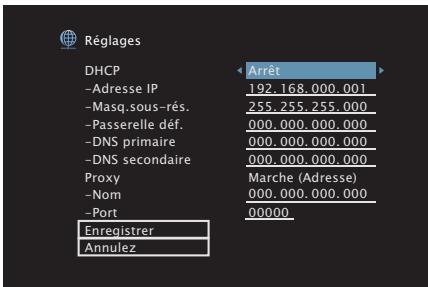

0 Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l’attribution d’une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP. 0 Configurez le paramétrage proxy lors de l’utilisation d’un serveur proxy pour se connecter à Internet.

Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général 255.255.255.0.

0 Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration. (v p. 50)

0 Si vous ne savez pas vérifier une connexion internet, contactez votre FAI (fournisseur d’accès internet) ou le fournisseur de votre ordinateur.

à Internet via un serveur proxy situé sur votre réseau interne ou mis à disposition par votre fournisseur, etc.

Quand vous sélectionnez “Autre”, vous pouvez modifier le nom convivial selon vos préférences.

OK Erreur: Le câble LAN n’est pas connecté. Vérifiez la connexion.

Home Theater / Living Room / Family Room / Guest Room /

0 Lors de la première utilisation, le nom convivial par défaut est “Denon AVRX1100W”.

2. Appuyez sur DIMMER sur l’appareil principal.

“Lang.:<ENGLISH >” s’affiche sur l’écran. 3. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal et définissez la langue. 4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

0 Si vous souhaitez émettre de l’audio à un niveau de volume élevé, il est recommandé de régler “Mode ECO” sur “Arrêt”.

0 Le mode Éco peut également être modifié en appuyant sur ECO sur la télécommande.

Le volume est fixé au niveau souhaité.

1 – 98 Impossible de régler le volume avec la (–79.5 dB – 18.0 dB) : télécommande.

(Défaut) : o ZONE Permet d’afficher des infos sur les réglages actuels. MAIN ZONE: Des messages de notification sont affichés.

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification pour les mises à jour et les mises

Met à jour le micrologiciel de cet appareil. Vérifie que le micrologiciel soit la version la plus Vérif.Mise/jour : récente. Vous pouvez aussi vérifier la durée approximative d’une opération d’actualisation.

(Défaut) : Effectuez le processus de mise à jour. Lorsque la mise à jour démarre, l’écran de menu se ferme. Pendant la mise à jour, la progression s’affiche sur l’écran.

(Défaut) : à l’écran. Si l’affichage ressemble à celui ci-dessous, vérifiez les réglages et l’environnement réseau, puis mettez à jour à nouveau.

0 Pour utiliser ces fonctions, votre système doit avoir les spécifications et

les réglages nécessaires à une connexion Internet. (v p. 50)

0 Ne coupez pas l’alimentation tant que l’actualisation ou mise à niveau

n’est pas terminée.

0 Environ 1 heure est nécessaire pour que la procédure de mise à jour/ mise à niveau soit terminée.

0 Lorsque l’actualisation / mise à niveau démarre, les opérations

normales de cet appareil ne peuvent plus être effectuées jusqu’à la fin de la actualisation / mise à niveau. Dans certains, cas, l’opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil.

0 En cas d’échec de la mise à jour ou de la mise à niveau, appuyez sur

0 Voir le site Web de Denon pour plus de détails concernant les mises à niveau.

0 Quand la procédure est terminée, “Enregistré” s’affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n’a pas été effectuée, “-------” s’affiche. Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure. Le code ID peut également être affiché en appuyant sur les touches TUNER PRESET CH + et STATUS de l’appareil principal et en les maintenant enfoncées pendant au moins 3 secondes. 0 Si l’opération de mise à niveau ne réussit pas, un message d’erreur identique à celui de l’opération “Micrologiciel” - “Mise à jour” est affiché à l’écran. Vérifiez les réglages et l’environnement réseau puis effectuez à nouveau la mise à niveau.

REMARQUE Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage ne s’affiche à l’exception de “Verrou de config.”.

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

L’affichage sur cet appareil n’affiche rien

augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. (v p. 140, 180)

Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension

0 Par défaut, le réglage de volume lorsque l’alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous

tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Vol.allumage” dans le menu. Vous pouvez définir ceci pour chaque zone. (v p. 140, 180)

Je souhaite avoir le subwoofer toujours en sortie audio

0 En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Mode subwoofer” dans le menu est réglé

sur “LFE+Main”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio. (v p. 169)

Je souhaite une meilleure clarté des voix dans les films

0 Utilisez “Niveau dialogue” dans le menu pour ajuster le niveau. (v p. 134)

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

0 Réglez “Dynamic EQ” dans le menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio

cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (v p. 142)

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

0 Paramétrez l’option “Dynamic Volume” du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les

contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (v p. 143)

Je souhaite associer une vidéo à la musique actuelle 0 Réglez “Sélect.vidéo” dans le menu d’options sur “Marche”. Vous pouvez associer la musique actuelle à votre source vidéo souhaitée à partir du

décodeur ou DVD, etc. tout en écoutant de la musique depuis le tuner ou la radio Internet. (v p. 104)

Je souhaite afficher des photos à partir de Flickr tout en écoutant une radio Internet

0 Après la lecture de photos à partir de Flickr, démarrez le diaporama sur l’écran de lecture de la radio Internet. (v p. 100)

Je souhaite supprimer des sources d’entrée inutilisées

0 Réglez les sources d’entrée sur “Masquer sources” dans le menu. Ceci vous permet d’ignorer les sources d’entrée inutilisées lorsque vous faites

pivoter la molette SOURCE SELECT de cet appareil. (v p. 151)

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

0 Réglez “Stéréo tt zones” dans le menu d’options sur “Démarrer”. Ceci vous permet de lire simultanément la musique en cours de lecture dans la MAIN ZONE et dans la ZONE2. (v p. 105)

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ? 3. Les autres composants fonctionnent-ils correctement ? Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil.

(veille), appuyez sur ZONE2 ON/OFF sur l’appareil, ou appuyez sur la touche X après avoir appuyé sur appuyez sur le bouton la touche ZONE2 de la télécommande pour mettre hors tension l’alimentation de la ZONE2. d’alimentation et que l’affichage indique “ZONE2

l’audio d’entrée, pour que le volume puisse ne pas atteindre la limite supérieure. 0 Vérifiez la connexion des connecteurs HDMI.

140 Aucun son n’est transmis à 0 Vérifiez que les câbles des enceintes sont correctement connectés. une enceinte spécifique. 0 Vérifiez qu’une sélection autre que “Aucun” est réglé pour le réglage “Config.Enceintes” dans le menu. 0 Vérifiez le réglage “Mode affectation” dans le menu.

164 Aucun son n’est émis par le 0 Vérifiez les connexions du subwoofer. subwoofer. 0 Allumez le subwoofer.

29 0 Vous pouvez décider que le subwoofer transmette toujours du son en réglant “Mode subwoofer” sur “LFE+Main”. Le son DTS n’est pas émis. 0 Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”. 0 Paramétrez l’option “Mode de décod.” du menu sur “Automatique” ou “DTS”.

169 Volume® ne peuvent pas être sélectionnés.

0 Basculez sur un mode son autre que “Direct”.

Aucun son n’est émis lors de l’utilisation de la

Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil.

Le son est coupé lors de

0 Si des appareils à proximité provoquent une coupure de la lecture en raison d’une interférence l’utilisation d’une connexion électronique, passez à une connexion LAN câblé. Wi-Fi. 0 Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN câblé.

0 Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas

Pendant que le menu est affiché, aucune vidéo ne s’affiche sur le téléviseur.

0 La vidéo en cours de lecture ne s’affichera pas sur l’arrière-plan du menu lorsque le menu est actionné

- Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un rapport d’aspect autre que 16:9 ou 4:3 - Vidéo 4K (60/50 Hz) 0 Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première

partition s’affichent.

Impossible de lire les fichiers contenus sur un dispositif mémoire USB.

Bluetooth ne peuvent pas être connectés à cet appareil.

0 Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.

Impossible de lire la Radio Internet.

0 La station de radio sélectionnée est à un format qui n’est pas pris en charge par cet appareil. Les formats

0 Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans

o Plusieurs services en ligne ne peuvent pas être lus Symptôme

HDMI ne fonctionne pas.

0 Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la

connexion à l’aide de la touche WPS. Auquel cas, utilisez la méthode “Recherche de réseaux” ou

“Manuel” pour effectuer la connexion.

－ “Initialized” apparaît sur l’écran.

Avant de restaurer le réglage par défaut, la fonction “Save” de la fonction de contrôle internet peut être utilisée pour stocker les divers paramétrages de cet appareil.

(v p. 124) Toutefois, les informations de compte du contenu de réseau et des informations sur les favoris enregistrés ne peuvent pas être stockées.

De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema. Cet appareil prend en charge les fonctions HDMI suivantes.

0 3D Cet appareil prend en charge en entrée et en sortie les signaux vidéo

3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d’une TV et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

0 4K Cet appareil prend en charge en entrée et en sortie les signaux vidéo

4K (3840 x 2160 pixels) de la norme HDMI.

Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

Même lorsque l’alimentation de cet appareil est réglée sur veille, l’entrée des signaux de la borne d’entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

0 Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l’audio du téléviseur à l’amplificateur AV. 0 Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV. 0 Permutation de la source d’entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d’entrée du téléviseur. Quand le lecteur fonctionne, la source d’entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

En revanche, si une TV avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n’est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d’un câble

HDMI. Cette fonction vous permet de bénéficier d’une lecture surround de la TV sur cet appareil.

0 Si vous connectez un matériel qui ne prend pas en charge le système

HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

Dolby Digital / DTS / Dolby TrueHD /

Dolby Digital Plus / DTS-HD Master Audio / Sous licence de la licence Apache, Version 2.0 (la “License”). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/LICENSE-2.0

Dans ZONE2, il n’est pas possible de lire le signal DSD.

0 À proximité de portes automatiques et d’alarmes incendie

o Spécifications des fichiers pris en charge

WMA (Windows Media Audio)z1 Sous licence de la licence Apache, Version 2.0 (la “License”). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/LICENSE-2.0

Dans ZONE2, il n’est pas possible de lire le signal DSD.

Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 169) Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v p. 142) Cet élément ne peut pas être défini lorsque “Conf.Audyssey®” n’a pas été effectuée.

z8 Cet élément n’est pas réglable lorsque “MultEQ® XT” est réglé sur “Arrêt”. (v p. 141) z9 Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz. z10 Dans ce mode audio, les graves sont à +6 dB, et les aigus à +4 dB. (Défaut)

Le mode audio par défaut pour la lecture AirPlay est Direct.

Cet élément peut être sélectionné lorsque les signaux d’entrée contiennent des signaux surround arrière.

L’option Dynamic EQ résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l’acoustique de la pièce.

Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® XT pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores.

Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle”

(sensation de distance, de mouvement et de positionnement). Ceci permet d’offrir une expérience sonore surround chez vous.

Dolby Pro Logic g est une technologie de décodage de matrice conçue par Dolby Laboratories.

La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent. Les signaux des canaux surround sont convertis en signaux pleine bande et stéréo (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour créer une image sonore “tri-dimensionnelle” offrant une sensation riche de présence avec toutes les sources stéréo.

Dolby Digital EX Dolby Digital EX est un format surround 6.1 canaux proposé par Dolby

Laboratories qui permet aux utilisateurs de profiter chez eux du format audio “Dolby Digital Surround EX” développé conjointement par Dolby Laboratories et Lucasfilm. Les 6.1 canaux de son, y compris le canal arrière surround, procurent un placement du son et une expansion du champ du son surround améliorés.

DTS Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde.

Dolby Pro Logic gz, avec ses hauts canaux avant, est aussi une alternative idéale pour les intérieurs qui ne peuvent intégrer l’emplacement d’enceintes surround arrière d’un système type 7.1 canaux mais pouvant disposer d’espace sur des étagères permettant l’ajout d’enceintes hautes.

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de

96 kHz et une quantisation 24 bits sur les DVD-Vidéo.

Dolby TrueHD DTS™ Digital Surround est le format surround numérique standard de

DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique.

DTS Digital Surround

Dolby TrueHD est une technologie audio haute définition conçue par

Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original.

WMA (Windows Media Audio)

Il s’agit de la technologie de compression audio mise au point par la société Microsoft.

Impédance des enceintes

C’est une valeur de résistance en courant alternatif, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

Les données WMA peuvent être encodées à l’aide de Windows Media®

Player. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes. Gamme dynamique La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil. Mixage réducteur Cette fonction réduit le nombre de canaux d’audio surround et effectue la lecture en fonction de la configuration du système.

Il s’agit d’un standard de cryptage de nouvelle génération qui remplace les standards DES et 3DES actuels, appelé à être couramment appliqué à l’avenir dans les LAN sans fil grâce à son haut niveau de sécurité. Il utilise l’algorithme “Rijndael” conçu par deux cryptographes belges pour diviser les données en blocs de longueur fixe et crypter chaque bloc. Il supporte des longueurs de données de 128, 192 et 256 bits, ainsi que des longueurs de clé de 128, 192 et 256 bits, permettant une sécurité de cryptage extrêmement élevée.

Progressif (balayage séquentiel)

Il s’agit d’un système de balayage du signal vidéo permettant d’afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

Ce produit est protégé par certains droits sur la propriété intellectuelle de

Nothing Else Matters Software et BridgeCo. L’utilisation ou la distribution d’une telle technologie hors de ce produit est interdite sans une licence de Nothing Else Matters Software et BridgeCo ou d’un subsidiaire agréé.

Il s’agit d’une norme de sécurité établie par la Wi-Fi Alliance. Outre le

SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d’identification de l’utilisateur et un protocole de cryptage pour renforcer la sécurité. WPA2 (Wi-Fi Protected Access 2) Il s’agit d’une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr. WPA-PSK/WPA2-PSK (Pre-shared Key)

iTunes iTunes est le nom du lecteur multimédia fourni par Apple Inc. iTunes est le nom du lecteur multimédia fourni par Apple Inc. Cela permet la gestion et la lecture de contenus multimédias comprenant de la musique et des films. iTunes prend en charge de nombreux formats de fichiers principaux, y compris AAC, WAV et MP3.

Cet appareil peut stocker des informations d’appariement pour un maximum de 8 périphériques.

App Store est un site exploité par Apple Inc. qui vend des logiciels d’application pour des appareils tels que l’iPhone ou iPod touch. HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu. ZONE2

Circuit de protection

L’appareil peut être utilisé dans une autre pièce que celle dans laquelle il est installé (MAIN ZONE) (lecture en ZONE2). La pièce permettant la lecture en ZONE2 est appelée ZONE2.

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Si un dysfonctionnement se produit sur cet appareil, le témoin d’alimentation clignote en rouge et l’appareil passe en mode veille.

MAIN ZONE La pièce dans laquelle se trouve l’appareil est appelée MAIN ZONE.

Ce produit utilise le logiciel GPL/LGPL et le logiciel conçu par d’autres entreprises. Après l’achat de ce produit, vous pourrez vous procurer, modifier ou distribuer le code source du logiciel GPL/LGPL utilisé avec ce produit. Denon fournit le code source basé sur les licences GPL et LPGL au coût réel à la demande de notre centre de service client. Cependant, notez que nous ne fournissons aucune garantie en ce qui concerne le code source. Veuillez également noter que nous n’offrons aucune aide pour le contenu du code source.
