Type de produit	Lave-linge séchant
Capacité de lavage	10 kg
Capacité de séchage	7 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A
Consommation d'eau	50 litres par cycle
Dimensions approximatives	85 x 60 x 60 cm
Poids	75 kg
Alimentation électrique	220-240 V
Puissance	2200 W
Fonctions principales	Programmes de lavage variés, séchage à condensation, départ différé
Entretien et nettoyage	Filtres à nettoyer régulièrement, entretien du tambour
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité notée 8/10
Sécurité	Protection contre les surcharges, verrouillage de sécurité pour enfants
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - AQD1070D69 HOTPOINT

Que faire si ma machine à laver HOTPOINT AQD1070D69 ne démarre pas ?

Vérifiez que la machine est correctement branchée sur une prise fonctionnelle. Assurez-vous également que le couvercle est bien fermé et que le sélecteur de programme est correctement réglé.

Pourquoi ma machine à laver fait-elle du bruit pendant le cycle ?

Un bruit excessif peut être causé par un déséquilibre de la charge. Vérifiez que le linge est bien réparti dans le tambour. Si le bruit persiste, il peut y avoir un problème avec les roulements ou les amortisseurs.

Comment nettoyer le filtre de ma machine à laver HOTPOINT AQD1070D69 ?

Pour nettoyer le filtre, débranchez la machine, ouvrez le panneau d'accès du filtre en bas à droite de la machine, retirez le filtre et rincez-le sous l'eau courante. Assurez-vous de remettre le filtre en place avant de redémarrer la machine.

Pourquoi l'eau ne s'écoule-t-elle pas de ma machine à laver ?

Cela peut être dû à un filtre obstrué ou à un tuyau de vidange plié ou bloqué. Vérifiez que le tuyau de vidange est correctement positionné et nettoyez le filtre si nécessaire.

Comment résoudre un problème d'erreur sur l'écran de ma machine à laver ?

Consultez le manuel d'utilisation pour identifier le code d'erreur affiché. Ce code vous fournira des informations sur le problème et des étapes de résolution spécifiques.

Ma machine à laver ne chauffe pas l'eau, que dois-je faire ?

Vérifiez que le réglage de température est correctement sélectionné. Si le problème persiste, il se peut que l'élément chauffant soit défectueux et nécessite une inspection par un professionnel.

Comment éviter les mauvaises odeurs dans ma machine à laver ?

Pour éviter les mauvaises odeurs, laissez la porte de la machine ouverte après chaque lavage pour permettre à l'humidité de s'évaporer. Effectuez également un cycle de nettoyage avec un produit spécial pour machine à laver tous les mois.

Que faire si la porte de ma machine à laver est bloquée ?

Attendez quelques minutes après la fin du cycle, car la porte peut rester verrouillée pendant un certain temps. Si elle ne s'ouvre toujours pas, débranchez la machine et vérifiez le mécanisme de verrouillage.

Les vêtements sortent-ils encore humides après le cycle d'essorage, que faire ?

Cela peut être dû à une surcharge de la machine ou à un cycle d'essorage inadéquat. Essayez de réduire la charge de linge ou de sélectionner un cycle d'essorage plus long.

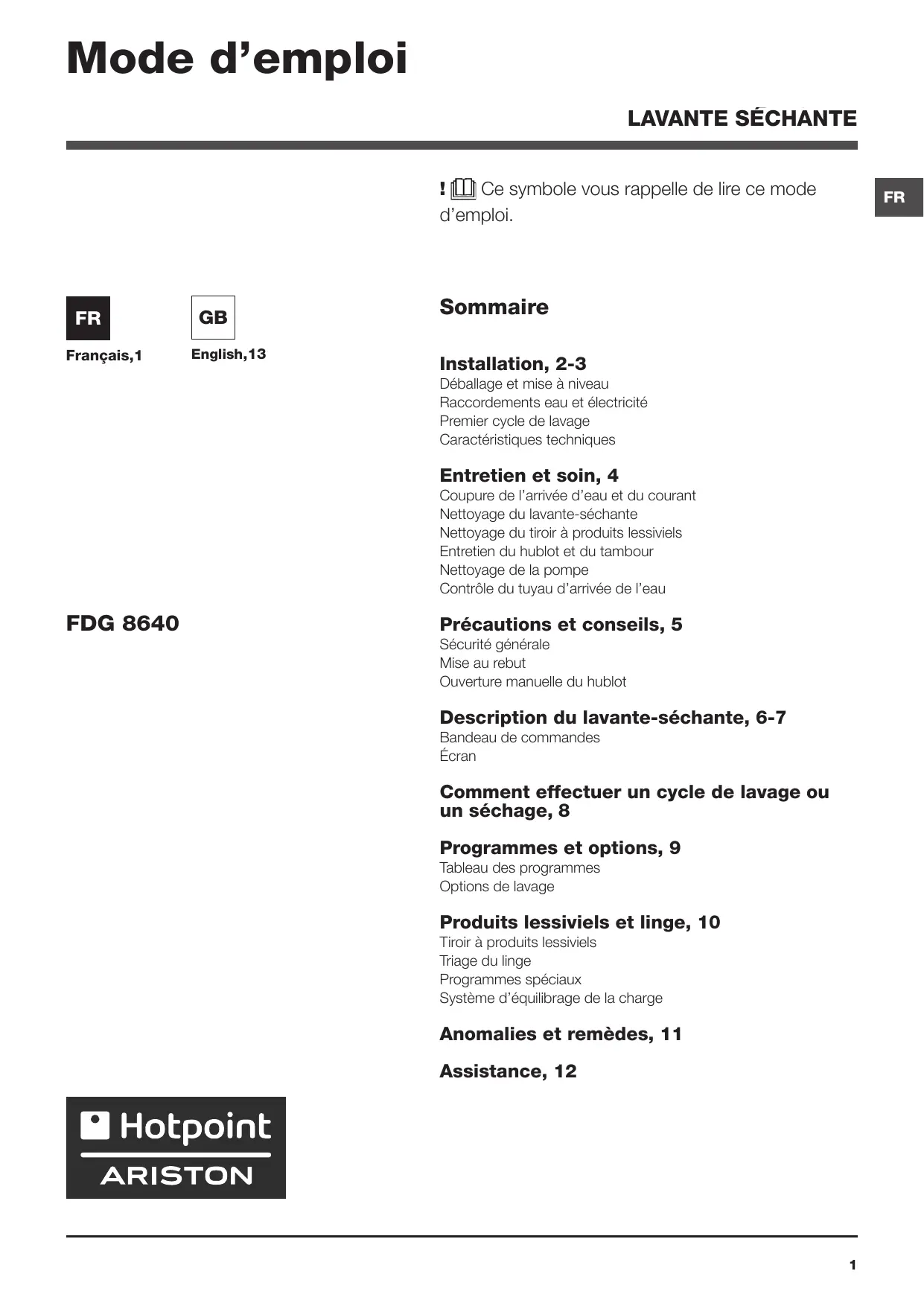

MODE D'EMPLOI AQD1070D69 HOTPOINT

! Ce symbole vous rappelle de dire ce mode d'emploi.

FR

Français,1

English, 13

Sommaire

Installation, 2-3

Déballage et mise à niveau

Raccordements eau et électricité

Premier cycle de lavage

\section*{Caracteristiques techniques}

Coupure de l'arrivée d'eau et du courant

Nettoyage du lavante-sechante

Nettoyage du tiroir à produits lessiviels

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

FDG 8640

Précautions et conseils, 5

Sécurité générale

Mise au rebut

Ouverture manuelle du hublot

Description du lavante-sechante, 6-7

Bandeau de commandes

Écran

Comment effectuer un cycle de lavage ou un séchage, 8

Programmes et options, 9

Tableau des programmes

Options de lavage

Produits lessiviels et linge, 10

Tiroir à produits lessiviels

Triage du linge

Programmes spéciaux

Système d'équilibrage de la charge

Anomalies et remèdes, 11

Assistance, 12

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lavante-sechante pour que son nouveau contrôle soit informé sur son mode de optionnement et puisse profiter des consels correspondants.

! Lire attentivement les instructions: elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lavante-sechante.
2. Contrôler que le lavante-sechante n'a pas été endommagé pendant le transport. S'il est abîné, ne pas le raccorder et contacter le vendeur.

1. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, places dans la partie arrête (voir figure).

2. Boucher les trouss à l'aide des bouchons plastique fournis.

3. Conserver toutes ces pieces: il faudra les remonter en cas de transport du lavantessechante.

! Les pieces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lavante-sechante sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesure sur le plan de travail, ne doit pas dépasser 2^ .

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d'arrivée de l'eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure).

Faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

1. Raccorder le tuyau d'arrivée de l'eau au lavante-sechante en le vissant à la prise d'eau prévue, dans la partie arrrière en haut à droite (voir figure).

2. Attention à ce que le tuyau ne soit pas pié ou écrasé.
   ! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caracteristiques techniques (voir page ci-contre).
   ! Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agréé.
   ! N'utiliser que des tuyaux neufs.
   ! Utiliser ceux qui sont fournis avec l'appareil.

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien l'accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation d'un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caracteristiques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);
• la prise est bien compatible avec la fiche du lavante-sechante. Autrement, replacer la prise ou la fiche.
  ! Le lavante-sechante ne doit pas etre installé dehors, meme à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.
  !Aprèsinstallation du lavante-sechante, la prise de courant doit être facilement accessible.
  ! N'utiliser ni rallonges ni prises multiples.
  !Le cable ne doit etre ni plie ni trop ecrase.
  ! Le cable d'alimentation ne doit être remplaça que par des techniciens agreés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et selectionner le programme «Auto nettoyage» (voir “Nettoyage du lavante-sechante”).

Caractéristiques techniques
Modèle	FDG 8640
Dimensions	largeur 59,5 cm hauteur 85 m profondeur 60,5 cm
Capacité	de 1 à 8 kg pour le lavage de 1 à 6 kg pour le séchage
Raccorde- ments élec- triques	Voir la plaque signalétique appliquée sur la machine
Raccor- dements hydrauli- ques	pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 62 litres
Vitesse d'essorage	jusqu'à 1400 tours minute
Programmes de contrôle le selon la norme EN 50229	lavage: programme 5; temperature 60°C; effectué avec une charge de 8 kg. séchage: pour le séchage de la charge de linge réduite (2kg), sélectionner le niveau au de séchage“A1” (Prêt a repasser)®, le linge doit comprendre: 2 draps, 1 taie d'oreiller et 1 serviette de téléphone; pour le séchage de la charge de linge restante, suctionner le niveau de séchage“A4” (Intensif).
CE	Cet apparil est conforme aux Directives Communautaires suivantes: - 2004/108/CE (Compatible t'électromagnétique) - 2006/95/CE (Basse Tension) - 2012/19/EU (WEEE)

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'skeleton hydraulique du lavante-sechante et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lavante-sechante et pendant tous les travaux d'entretien.

Nettoyage du lavante-sechante

• Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.
• Ce lavante-sechante est équipé d'un programme «Auto nettoyage» des parties internes qui doit être effectué tambour complètement vide.

La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavanteséchante, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseilé d'effectuer le programme de nettoyage tous les 40 cycles de lavage. Pour activer le programme, appuyer sur la

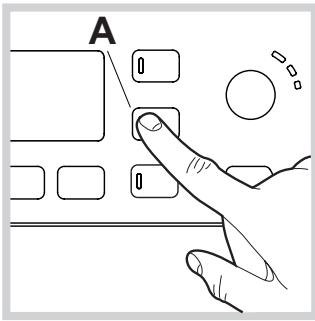

touche A pendant 5
seconds (voir figure).
Le programme
démarrera
automatiquement
et durera environ 70
minutes. Pour stopper
le cycle, appuyer sur
la touche MARCHE/
PAUSE.

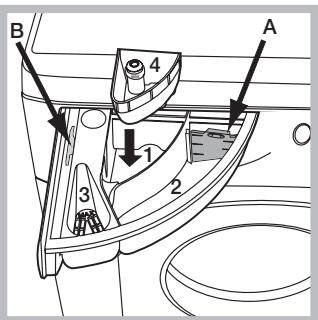

Nettoyage du tiroir à produits lessiviels

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure).
Le laver à l'eau courante; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lavante-sechante est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arrivier que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour acceder à cette préchambre:

1. démonter le panneau situé à l'avant du lavante-sechante à l'aide d'un tournevis (voir figure);

1. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

2. nettoyer soigneusement l'intérieur;

3. revisisser le couvercle;

4. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

!N'tutiliser que des tuyaux neufs.

! Ce lavante-sechante a été concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet apparéil est concu pour un usage domestique.
• Cet apparéil peut être utilisé par les enfants à partir de 8 ans et par les personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu'ils soient encadrés ou aient été formés de façon appropriée pour l'utilisation de l' apparéil de façon sure et en compensant les dangiers qui y sont liés. Les enfants ne doivent pas jouer avec l' apparéil. L'entretien et le nettoyage ne doit pas être effectués par les enfants sans surveillance.
• Ne pasmettre secher du linge non lavé.
• Le linge contaminé avec des substances telles que de l'huile de cuisson, de l'acétone, de l'alcool, de l'essence, du kerosène, des detachants, de l'essence de térébenthine, de la cire et des substances pour l'enlever, doit être lavé à l'eau chaude avec une dose supplémentaire de lessive avant d'être introduit dans le sèche-linge.
• Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles impermeables, des articles doubles de caoutchouc et des vêtements ou des coussins ayant des parties en mousse de latex ne doivent pas être séchés en sèche-linge.
• En cas d'utilisation d'assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant.
• La partie finale d'un cycle du séche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endommagement du linge.
  ATTENTION: Ne jamais arrêté le séche-linge avant la fin du programme de séchage. Dans ce cas,voir immédiatement tout le linge et l'étendre pour le faire refroidirrapidement.
• Cét apparéil est concu pour un usage domestique.
• Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir la porte hublot : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchant pas de l'appareil pendant son fonctionnement.
• Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne jamais le déplacer tout seul car il est très lourd.
• Avant d'introduire le linge, s'assurer que le tambour est bien vide.
• Pendant le séchage, le hublot a tendance à chauffer.
• Ne mettez pas à sécher du linge lavé avec des solvants inflammables (trichloréthylène par ex.).

• Ne mettez pas à secher du caoutchoucmousse ou des élastomères du même genre.

• Vérifie qu'au cours du séchage, le robinet de l'eau soit bien ouvert.

• les enfants de moins de 3 ans doivent être tenus àonne distance du seche-linge sils ne sont pas sous surveillance constante.
• Enlever tous les objets des poches, notamment les briquets et les allumettes.

Mise au rebut

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puissant être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les apparèls menagers usages ne soient pas jétés dans le flux normal des déchets municipaux. Les apparèls usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barree" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la portehublot à cause d'une panne de courant pour étendre le linge, procédér comme suit :

1. débrancher la fiche de la prise de courant.

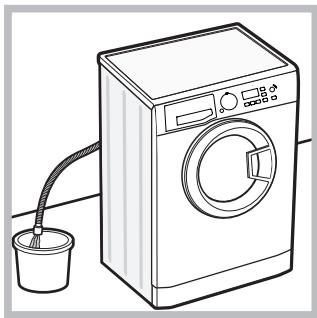

1. s'assurer que le niveau de l'eau a l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l'eau en excès à travers le tuyau de vidange dans unseau comme illustré voir figure.
2. démonter le panneau situé à l'avant du lavanteséchante à l'aide d'un tournevis (voir figure).

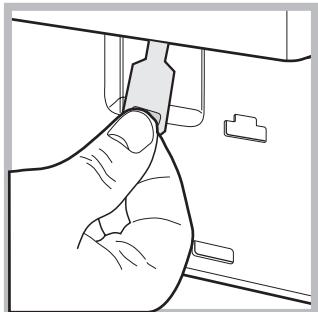

1. se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt; tirer ensuite vers le bas et ouvrir l'hublot en même temps.
2. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Description du lavante-sechante

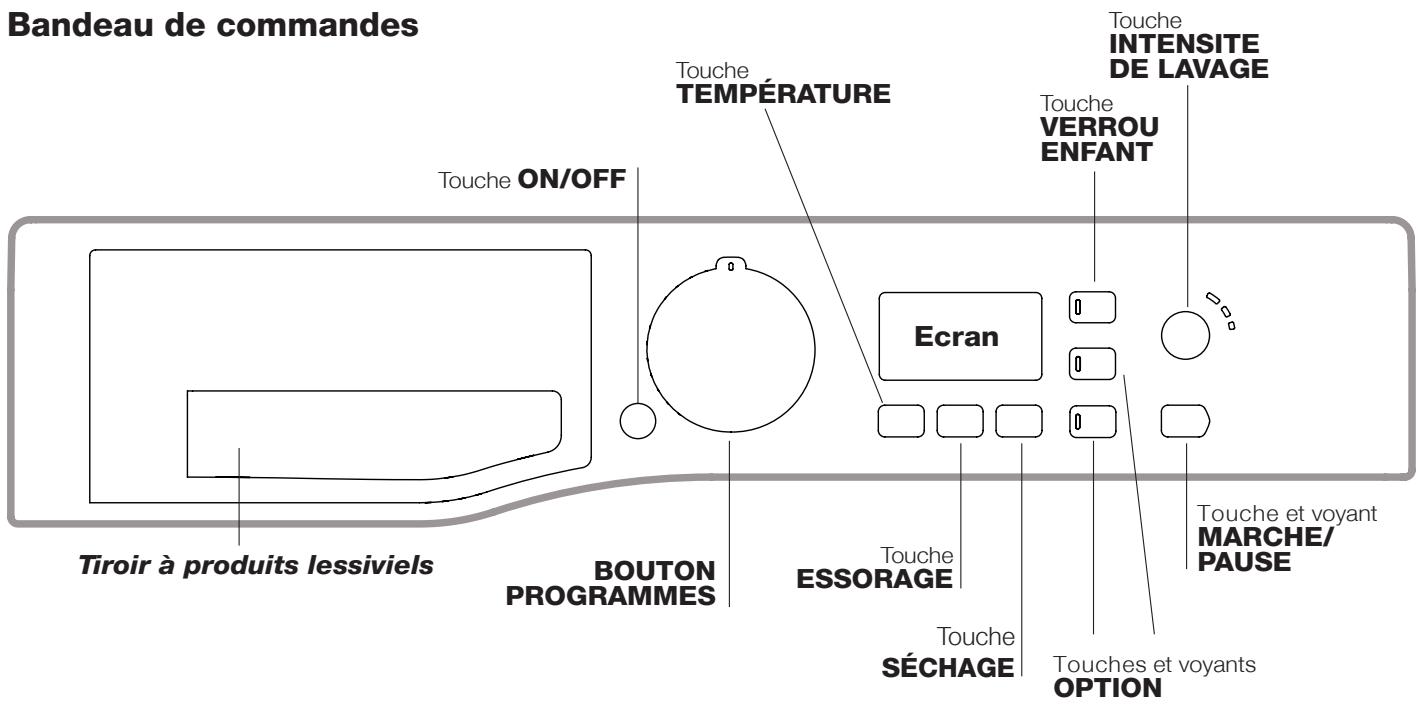

Bandeau de commandes

Tiroir à produits lessiviels : pour charger les produits lessiviels et les additifs (voir "Produits lessiviels et linge").

Touch che ON/OFF: appuyer brièvement sur la touche pour allumer ou éteindre l'appareil. Le voyant vert MARCHE/PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lavante-sechante en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite ; une pression brève ou accidentelle n'entraine pas l'arrêt de l'appareil. L'arrêt de l'appareil pendant un lavage annule le lavage en cours.

BOUTON PROGRAMMES: pour sélectionner le programme désiré (voir "Tableau des programmes").

Touches et voyants OPTION: pour sélectionner les options disponibles. Levoyant correspondant à l'option selectionnée restera allumé.

Touche INTENSITE DE LAVAGE: appuyer pour seLECTIONNER l'intensité de lavage désirée.

Touché TEMPERATURE : appuyer sur cette touche pour diminuer la température ou pour l'exclure complètement. La valeur correspondante s'affiche à l'écran.

Touches ESSORAGE: appuyer sur cette touche pour diminuer la vitesse de l'essorage ou pour l'exclure complètement. La valeur correspondante s'affiche à l'écran.

Touché SÉCHAGE: appuyer pour réduire ou supprimer le séchage; le niveau ou le temps de séchage sélectionné s'affiche à l'écran.

Touché avec voyant MARCHE/PAUSE: quand le voyageur vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyageur passée à l'allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche; le voyageur passée à l'orange et se met à clignoter. Si le symbole n'est pas allumé, il est possible d'ouvrir le hublot. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Touché VERROU ENFANT: pour activer le verrouillage des commandes, garder la touche enforcée pendant environ 2 secondes. Le symbole m-O allumé indique que le bandeau de commandes est verrouillé. Ceci permet d'eviter toute modification involontaire des programmes, sur tout s'il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enforcée pendant environ 2 secondes.

Stand-by

Ce lavante-sechante, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est équipée d'un système d'extinction automatique (veille) activé après 30 environ minutes d'inutilisation. Appuyez brievement sur la touche ON-OFF et attendre que la machine soit réactivée.

Consummation en off-mode : 0,5 W

Consommation en Left-on : 8 W

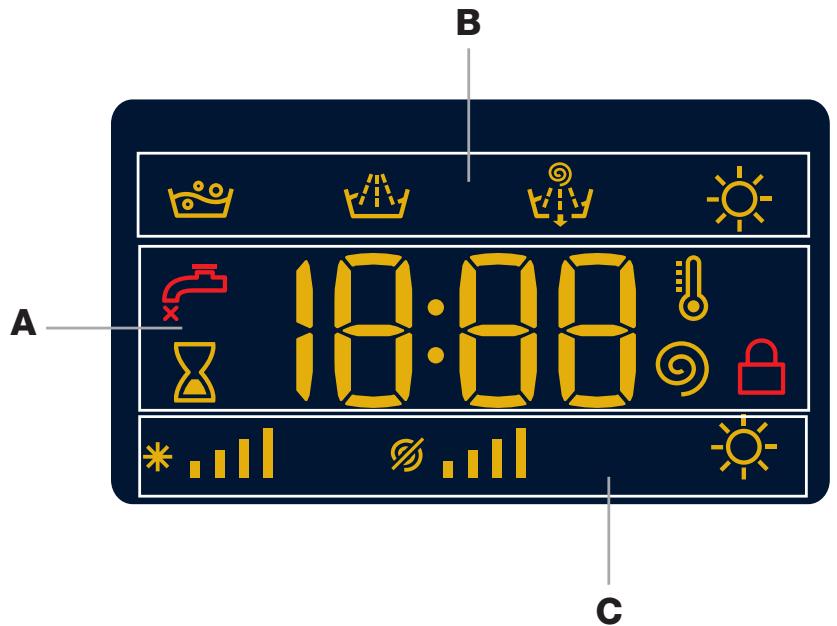

Ecran

FR

L'écran est utile pour programmer la machine et fournit de multiples renseignements.

La section A affiche la durée des différents programmes disponibles et, une fois le cycle lancé, le temps restant jusqu'à la fin du programme (l'écran affiche la durée maximaule du cycle sélectionné, cette dernière pourra diminuer au bout de quelques minutes car la durée effective du programme varie selon la charge de linge et les sélections effectuees); si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné est affché.

De plus, une pression sur la touche correspondante permet en outre d'afficher les valeurs maximes de température, de vitesse d'essorage ou du type de séchage prévus pour le programme sélectionné ou pour les derniers sélectionnés s'ils sont compatibles avec le programmeChoisi

La section B affiche les "phases de lavage" prévues pour le cycle sélectionné et, une fois le programme lancé, la "phase de lavage" en cours :

Lavage

Rinçage

Essorage/Vidange

Sechage

La section C contient, en partant de gauche, les icônes correspondant à la "température", à "l'essorage" et au "sechage".

Les barres "température" * indiquent le niveau de température correspondant au niveau maximum calculable pour le cycle sélectionné.

Les barres "essorage" indiquent le niveau d'essorage correspondant au niveau maximum calculable pour le cycle sélectionné.

Le symbole 念 s'allume pendant le réglage du séchage.

Voyant HUBLOT VERROUILLE

Le symbole allumé indique que le hublot est verrouillé. Pour éviter d'abîmer l'appareil, attendre que le symbole s'éteigne avant d'ouvrir le hublot.

Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche MARCHE/PAUSE; si le symbole HUBLOT

VERROUILLE est eteint, on peut ouvr le hublot.

Comment effectuer un cycle de lavage ou un séchage

1. METTRE L'APPAREIL SOUS TENSION. Appuyer sur la touche; le voyant de MARCHE/PAUSEppe au vert et clignote lentement.
2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.
3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe "Produits lessiviels et linge".
4. FERMER LE HUBLOT.
5. CHOISIR LE PROGRAMME. Sélectionner à l'aide du bouton PROGRAMMES le programme voulu; une température et une vitesse d'essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s'affiche sur l'écran.
6. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes :

Modifier la température et/ou l'essorage. L'appareil affiche automatiquement la température et l'essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s'ils sont compatibles avec le programme choisi. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu'à un lavage à froid "OFF". Par pression sur la touche on peut diminuer progressivement la vitesse d'essorage jusqu'à sa suppression totale "OFF". Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

! Exception: lors de la seLECTION du programme 4 la température peut être augmentée jusqu'à 90^ (+ Prélavage).

Sélectionner le séchage

A la première pression sur la touche , l'appareil sélectionne automatiquement le niveau de séchage maximum compatible avec le programme sélectionné. Les pressions successives font diminuer le niveau et ensuite le temps de séchage jusqu'à sa suppression "OFF". Deux types de séchage sont disponibles:.

A - En fonction du degré d'humidité du linge:

Prêt a repasser (A1): linge légarement humide, facile à repasser.

Sur centre (A2): idéal pour le linge n'exigeant pas de sechage complet.

Prét a ranger (A3): conseilé pour le linge à ranger dans l'armoire sans repassage.

Intensif (A4): conseillé pour le linge exigeant un séchage complet, serviettes éponge et peignoirs par exemple.

B - En fonction du temps: de 30 à 180 min

Si, exceptionnellement, la charge de linge à laver et faire sécher dépasse la charge maximum prévue, procéder au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour. Suivre à présent les instructions pour procéder au "Séchage seulement". Procéder de même pour le linge restant. Un cycle de refroidissement est toujours prévu quand le séchage est terminé.

Sechage单单

Sélectionner à l'aide du bouton programmes un séchage (12-13-14) en fonction du type de tissu. Possibilité de sélectionner le niveau ou le temps de séchage souhaité à l'aide de la touche SECHAGE

En cas de sélection à l'aide du bouton programmes duséchage coton et en appuyant sur la touche « Eco », un

sécchage automatique aura lieu. Ce dernier permet de faire des économies d'énergie grâce à une combinaison optimale entre température de l'air et durée du cycle; affichage sur l'écran du niveau de séchage "A2".

Programmer l'intensité de lavage désirée.

L'option ne permet d'optimiser le lavage selon le degré des salissure des tissus et l'intensité de lavage désirée.

Sélectionner le programme de lavage, le cycle se place automatiquement sur le niveau «Normal» optimisé pour du linge moyenement sale, (cette sélection n'est pas acceptée pour le cycle «Laine», qui se règle automatiquement sur le niveau «Délicat').

Pour du linge très sale, appuyer sur la touche jusqu'à ce que le niveau «Intensif» soit atteint. Ce niveau permet d'obtenir un lavage très performant car l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et un brassage mécanique plus intensement perceptent d'éliminer les taches les plus difficiles; possibilité d'utilisation avec ou sans eau de Javel. Pour.traiter le linge avec de I'eau de Javel,ajouter le bac supplémentaire 4 foumi avec I'appareil à l'intérieur du bac 1.Au moment de verser I'eau de Javel, attention a ne pas dépasser le niveau «max»indiqué sur le pivot central (voir figure page 10). Pour du linge peu sale ou pour un traitement plus delicat des tissus, appuyer sur la touche jusqu'à ce que le niveau «Delicat» soit atteint. Ce cycle réduira le brassage mécanique pour assurer des résultats de lavage parfaits du linge delicat.

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer l'options ; levoyant correspondant à la touche s'allume.
• Appuyer une nouvelle fois sur la touche pour désactiver l'option; levoyant s'éteint.

! Si l'option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l'option n'est pas activée.
! Si l'option sélectionnée n'est pas compatible avec une autre sélectionnée précédemment, le voyant correspondant à la première fonction sélectionnée se met à clignoter et seule la deuxieme est activée, le voyant de l'option activée s'éclaire.
! Les options permettent de modifier le chargement conseillé et/ou la durée du cycle de lavage.

1. DEMARRER LE PROGRAMME. Appuyer sur la touche MARCHE/PAUSE. Levoyant correspondant s'allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLE allumé). Pendant le lavage, le nom de la phase en cours s'affiche à l'écran. Pour modifier un programme lorsqu'un cycle est en cours,mettre le lavante-sechante en pause en appuyant sur la touche MARCHE/PAUSE (le voyant MARCHE/PAUSE passa à l'orange et clignote lentement); sélectionner le cycle désiré et appuyer de nouveau sur la touche MARCHE/PAUSE. Pour ouvrir la porte tandis qu'un cycle est en cours,appuyer sur la touche MARCHE/PAUSE; si le symbole HUBLOT VERROUILLE est étéint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE.
2. FIN DU PROGRAMME. Elle est signalée par l'inscription "END" qui s'affiche à l'écran ; quand le symbole HUBLOT VERROUILLE s'éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lavante-sechante et éteindre l'appareil.
   ! Une pression prolongée sur la touche (1) permet d'annuler un cycle déjà lancé. Le cycle est interrompu et l'appareil s'est.

Tableau des programmes

Programmes	Description du Programme	Temp. maxi. (°C)	Vitesse maxi(tours minute)	Séchage	Produits lessiviels				Charge maxi(Kg)	Durée cycle
					Prelavage	Lavage	Javel	Assouplissant
LAVAGE Plus										La durée des programmes est contouable sur l'afficheur.
1	Anti-taches	40°	1400	●	-	●	-	●	5
2	Anti-taches Rapide	40°	1200	●	-	●	-	●	4,5
3	Blanc	60°	1400	●	-	●	-	●	5
4	Coton: blancs et couleurs résistantes très sales.	60°	1400	●	-	●	●	●	8
4	Coton (+ Prelavage): blancs extrémement sales.**	90°	1400	●	●	●	-	●	8
5	Eco Coton (1): blancs et couleurs résistantes très sales.	60°	1400	●	-	●	-	●	8
5	Eco Coton (2): blancs et couleurs délicates peu sales.	40°	1400	●	-	●	-	●	8
6	Synthétique: couleurs résistantes très sales.	60°	800	●	-	●	●	●	4
SPÉCIAL
7	Anti-allergie	60°	1400	●	-	●	●	●	5
8	Laine: pour laine, cachemire, etc.	40°	800	●	-	●	-	●	2
9	Délicat	30°	0	●	-	●	-	●	1
10	Rapide 30': pour rafrâîchir rapidement du linge peu sales(ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800	-	-	●	-	●	3,5
11	Lavage sécahge 45'	30°	1400	●	-	●	-	●	1
SÉCHAGE
12	Coton	-	-	●	-	-	-	-	6
13	Synthétique	-	-	●	-	-	-	-	4
14	Laine	-	-	●	-	-	-	-	2
Programmes partiaux
RINÇAGE	Rinçage	-	1400	●	-	-	-	●	8
Essorage + Vidange	-	1400	●	-	-	-	-	-	8
Vidange seulement*	-	OFF	-	-	-	-	-	-	8

• En cas de seLECTION du programme et de suppression de l'essorage, la machine n'effectuera que la vidange.
  ** En cas de températures supérieures à 60^ , l'option n'est pas activable.

a t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t d

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la directive EN 50229: Sélectionner le programme 5 et une température de 60^ .
2) Programme coton long: selectionner le programme 5 et une température de 40^ .

Options de lavage

! Si l'option sélectionnée est incompatible avec le programme sélectionné, levoyant se met à clignoter et l'option n'est pas activée.
! Si l'option sélectionnée n'est pas compatible avec une autre sélectionnée précédemment, le voyant correspondant à la première fonction sélectionnée se met à clignoter et seule la deuxieme est activée, le voyant de l'option activée s'éCLAIRE.

Eco

La fonction Eco permet d'économiser l'énergie puisque l'eau utilisée pour la lessive n'est pas rechauffee : un plus pour l'environnement et pour votre facture d'électricité. L'action renforcée et l'optimisation de la consommation de l'eau garantissant d'excellents résultats pour une durée moyenne identique à celle d'un cycle standard.

Pour de plusieurs résultats en matière de lavage, utilisez une lessive liquide.

En cas de sélection de la fonction séchage aussi, un séchage aura lieu automatiquement à la fin du lavage. Ce dernier permet lui aussi de faire des économies d'énergie grâce à une combinaison optimale entre température de l'air et durée du cycle.

!Activable sur les programme 4.

Départ différé

Pour programmer le départ différé d'un programme sélectionné, appuyer sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Quand cette option est activée, le voyant correspondant reste allumé : Pour supprimer le départ différé, appuyer sur la touche jusqu'à ce que l'écran affiche “OFF”.

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de lessive ne lave pas比较好, il incruste l'intérieur du lavante-sechante et pollue l'environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l'additif comme suit.

bac 1: Lessive prélavage (en poudre)

Avant d'introduire la lessive, s'assurer que le bac supplémentaire 4 n'est pas present.

bac 2: Lessive lavage (en poudre ou liquide)

En cas d'utilisation de lessive liquide, nous conseillons d'introduire le séparateur A fourni avec le lavante-sechante pour moins déterminer la dose correcte. En cas d'utilisation de lessive en poudre, placer le séparateur dans le bac B.

L'assouplissant ne doit pas déborder de la grille.

bac supplémentaire 4: Produit javelisé

Triage du linge

• Trier correctement le linge d'après:
• le type de textile / le symbole sur l'étiquette.
• les couleurs: séparer le linge coloré du blanc.
• Vider les poches et contrôle les boutons.
• Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir "Tableau des programmes".

Combien pèse le linge ?

1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g

Programmes spéciaux

Anti-taches: ce programme est idéal pour le lavage de linge très sale, aux couleurs résistantes. Il assure une classe de lavage supérieure à la classe standard (claque A). Ce programme ne permet pas de mélanger du linge de couleurs différentes. Nous conseillons d'utiliser de la lessive en poudre. En cas de taches tenaces, nous conseillons un prétraitement avec des additifs spéciaux. En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et mieux encore car il n'y a pas de risque de jaunissement du linge à cause du soleil ni de perte de blancheur à cause des poussières contenues dans l'air. Seuls les séchages par niveaux peuvent être selectionnés. Il est conseillé d'utiliser le niveau de séchage “A2”.

Anti-taches Rapide: ce programme esté concu pour laver les vêtements aux taches les plus coriaces en une heures. Pour le linge coloré en fibre mixte, en garantissant un respect maximum de ce dernier.

En cas de seLECTION de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et mistroux encore car il n'y a pas de risque de jaunissement du linge à cause du soleil ni de perte de

blancheur à cause des poussières containues dans l'air.
Seuls les séchages par niveaux peuvent être sélectionnés.
Il est conseilé d'utiliser le niveau de sechage "A2".

Blanc: utiliser ce cycle de lavage 3 pour le linge blanc. Ce programme est conçu pour préserver l'éclat du blanc au fil des lavages. Pour obtenir de更好地 résultats, nous conseillons d'utiliser de la lessive en poudre. En cas de seLECTION de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et比较好 encore car il n'y a pas de risque de jaunissement du linge à cause du soleil ni de perte de blancheur à cause des poussieres contenues dans l'air. Seuls les séchages par niveaux peuvent être seLECTIONnés.

Anti-allergie: utiliser le programme 7 pour éliminer les principaux allergènes tels que pollens, acariens, poils de chien ou de chat.

Laine - Woolmark Apparel Care - Green:

le cycle de lavage « Laine » de ce lave-linge a été approvépar la société Woolmark Company pour le lavage d'articles enlaine classés comme « lavables à la main », à condition que lelavage soit effectué conformément aux instructions indiquéesesur l'étiquette du vêtement et aux indications fournies par le

fabricant de ce lave-linge. (M1127)

Décicat: utiliser le programme 9 pour le lavage d'articles particulièrement délicats avec applications de strass ou de paillettes.

Pour le lavage d'articles en soie et de rideaux, sélectionner le cycle 9 et programmer le niveau «Délicot» de l'options Il est recommandé demettre le linge à l'envers avant le lavage et d'introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats.

Pour obtenir de plusieurs résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles délicats. En cas de seLECTION de la fonction de séchage temporisé, un séchage particulièrement délicat aura lieu à la fin du lavage sous forme d'un brassage léger et avec un jet d'air à une température dûment contrôle.

Les temps conseillés sont :

1 kg de synthétique --> 150 min
1 kg de synthétique et coton --> 180 min
1 kg de coton --> 180 min

Le degré de séchage dépendra de la charge et de la composition du textile.

Lavage séchage 45': utiliser le programme 11 pour laver et secher votre linge (Coton et Synthétiques) peu sale en un rien de temps. La sélection de ce cycle permet de laver et de secher jusqu'à 1 kg de linge en à peine 45 minutes.

Pour obtenir de plusieurs résultats, utiliser une lessive liquide ; pré-traiter les cols, les poignets et les taches.

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lavante-sechante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procédé à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lavante-sechante préfére procédé à la répartition du linge jusqu'à son essorage. Pour une(Meilleure répartition de la charge et un bon équilibrage, nous consellons de mélanger de grandes et petites pieces de linge.

Il peut arriver que le lavante-sechante ne fonctionne pas bien. Avant d'appeler le Service de dépannage (voir "Assistance"), contrôler s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies :

Le lavante-sechante ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (l'écran affiche "H20" qui clignote).

Le lavante-sechante prend I'eau et vidange continuellement.

Le lavante-sechante ne vidange pas et n'essore pas.

Le lavante-sechante vibre beaucouppendant l'essorage.

Le lavante-sechante a des fuites.

Les voyants des "Options" et de MARCHE/PAUSE clignotent rapidement. L'écran affiche un code d'anomalie (par ex.: F-01, F-..).

Il y a un excès de mousse.

Le lavante-séchante ne sèche pas.

Causes / Solutions possibles :

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une coupure de courant.

Le hublot n'est pas bien fermé.
- La touche ON/OFF n'a pas eté enforcée.
- La touche MARCHE/PAUSE n'a pas ete enfoncée.
- Le robinet de l'eau n'est pas ouvert.
- Un département différé a été sélectionné.

• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
• Letuyau est plie.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
• La pression n'est pas suffisante.

• La touche MARCHE/PAUSE n'a pas ete enforcée.

• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation").

• L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation").
  L'évacuation murale n'a pas d'event.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre la machine et appeler le service Assistance. Si l'appointement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lavante-sechante prend et évacue l'eau continulement. Pour supprimer cet inconvenient, on trouve dans le commerce des soupapes spéciales anti-siphonage.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut intervenir pour la faire démarrer.
• Le tuyau de vidange est plie (voir "Installation").

• La conduite d'évacuation est bouchée.

• Le tambour n'a pas eté débloqué comme il faut lors de l'installation du lavanteséchante (voir "Installation").

• Le lavante-sechante n'est pas posé à plat (voir "Installation").

• Le lavante-sechante est coincé entre des meubles et le mur (voir "Installation").

• Le tuyau d'arrivée de l'eau n'est pas bien visse (voir "Installation").

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir "Entretien et soin").

• Le tuyau de vidange n'est pas bien fixé (voir "Installation").

• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer. Si l'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autresemblable).

• La quantité utilisée est excessive.
• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une panne de courant.
  Le hublot n'est pas bien fermé.
• Un départ différé a été seLECTIONné.
• Le SÉCHAGE est en position OFF.

Avant d'appeler le service d'Assistance technique :

• Vérifier s'il est possible de résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remèdes");
• Remettre le programme en marche pour contrôle si l'inconvénient a disparu ;
• Si ce n'est pas le cas, contacter un Centre de dépannage.

! Ne jamais s'adresser à des techniciens non agrêés.

Communiqueur :

• le type de panne ;
• le modele de l'appareil (Mod.) ;
• le nombre de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l'arrière du lavante-sechante et à l'avant quand on ouvre la porte hublot.
