RISKOPTIMIZER 5.5 - Logiciel d'optimisation des risques PALISADE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Logiciel d'optimisation des risques
Version	5.5
Compatibilité	Windows, macOS, Linux
Fonctions principales	Analyse des risques, simulation, reporting
Interface utilisateur	Graphique et intuitive, avec tableaux de bord personnalisables
Alimentation électrique	Non applicable (logiciel)
Maintenance et mises à jour	Mises à jour régulières via le site officiel
Sécurité des données	Chiffrement des données et sauvegardes automatiques
Support technique	Assistance par email et forum communautaire
Documentation	Manuel d'utilisation en ligne et FAQ
Conditions d'utilisation	Licence d'utilisation requise, conditions d'abonnement disponibles

FOIRE AUX QUESTIONS - RISKOPTIMIZER 5.5 PALISADE

Comment installer PALISADE RISKOPTIMIZER 5.5 ?

Pour installer PALISADE RISKOPTIMIZER 5.5, téléchargez le fichier d'installation depuis le site officiel, puis exécutez le fichier en suivant les instructions à l'écran.

Quels systèmes d'exploitation sont compatibles avec PALISADE RISKOPTIMIZER 5.5 ?

PALISADE RISKOPTIMIZER 5.5 est compatible avec Windows 10 et versions ultérieures, ainsi que certaines versions de Windows Server.

Comment résoudre un problème de licence avec PALISADE RISKOPTIMIZER 5.5 ?

Vérifiez que votre clé de licence est valide et qu'elle a été saisie correctement. Si le problème persiste, contactez le support technique de PALISADE.

Que faire si PALISADE RISKOPTIMIZER 5.5 ne se lance pas ?

Assurez-vous que votre système répond aux exigences minimales. Essayez de redémarrer votre ordinateur et de relancer le programme. Si le problème continue, réinstallez le logiciel.

Comment mettre à jour PALISADE RISKOPTIMIZER 5.5 ?

Pour mettre à jour PALISADE RISKOPTIMIZER 5.5, visitez le site officiel de PALISADE et téléchargez la dernière version disponible. Suivez ensuite les instructions pour l'installation.

Où trouver de la documentation sur PALISADE RISKOPTIMIZER 5.5 ?

La documentation officielle est disponible sur le site de PALISADE, dans la section 'Ressources' ou 'Support'.

Comment obtenir de l'aide pour un problème technique ?

Pour obtenir de l'aide, vous pouvez consulter la FAQ sur le site de PALISADE ou contacter le support technique par e-mail ou téléphone.

Y a-t-il des tutoriels disponibles pour apprendre à utiliser PALISADE RISKOPTIMIZER 5.5 ?

Oui, des tutoriels et des webinaires sont disponibles sur le site de PALISADE pour aider à la prise en main du logiciel.

Comment sauvegarder mes projets dans PALISADE RISKOPTIMIZER 5.5 ?

Pour sauvegarder vos projets, utilisez l'option 'Enregistrer sous' dans le menu 'Fichier' et choisissez un emplacement sur votre disque dur.

Que faire si je rencontre des problèmes de performance avec PALISADE RISKOPTIMIZER 5.5 ?

Vérifiez que votre ordinateur dispose de suffisamment de ressources (RAM, espace disque). Fermez les programmes inutiles et redémarrez le logiciel.

Comment désinstaller PALISADE RISKOPTIMIZER 5.5 ?

Pour désinstaller PALISADE RISKOPTIMIZER 5.5, allez dans le Panneau de configuration, sélectionnez 'Programmes', puis 'Désinstaller un programme', et suivez les instructions.

MODE D'EMPLOI RISKOPTIMIZER 5.5 PALISADE

Optimisation de simulation pour Microsoft Excel

Version 5.5

mars, 2009

Palisade Corporation

798 Cascadilla St.

Ithaca, NY USA 14850

[phone]
[phone] (fax)

http://www.palisade.com (site Web)

[e-mail] (courriel)

Avis de copyright

Microsoft, Excel et Windows sont des marques déposées de Microsoft, Corporation

IBM est une marque déposée d'International Business Machines, Inc.

Palisade, RISKOptimizer, TopRank, BestFit et RISKview sont des marques déposées de Palisade Corporation.

RISK est une marque commerciale de Parker Brothers, une division de Tonka Corporation, exploitée sous licence.

Table des matières

Chapitre 1: Introduction 1

Introduction 3

Installation 11

Chapitre 2 : Principes 15

Qu'est-ce que RISKOptimizer ? 17

Optimisation conventionnelle vs optimisation par simulation....27

Chapitre 3 : RISKOptimizer : Pas à pas 36

Introduction 38

Visite guidée 40

Chapitre 4: Applications types 64

Introduction 66

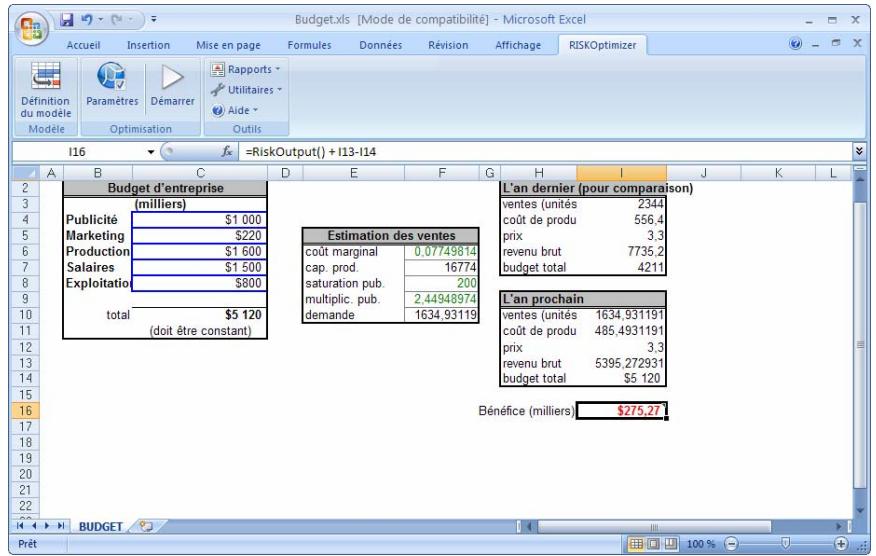

Allocation budgêtaire 68

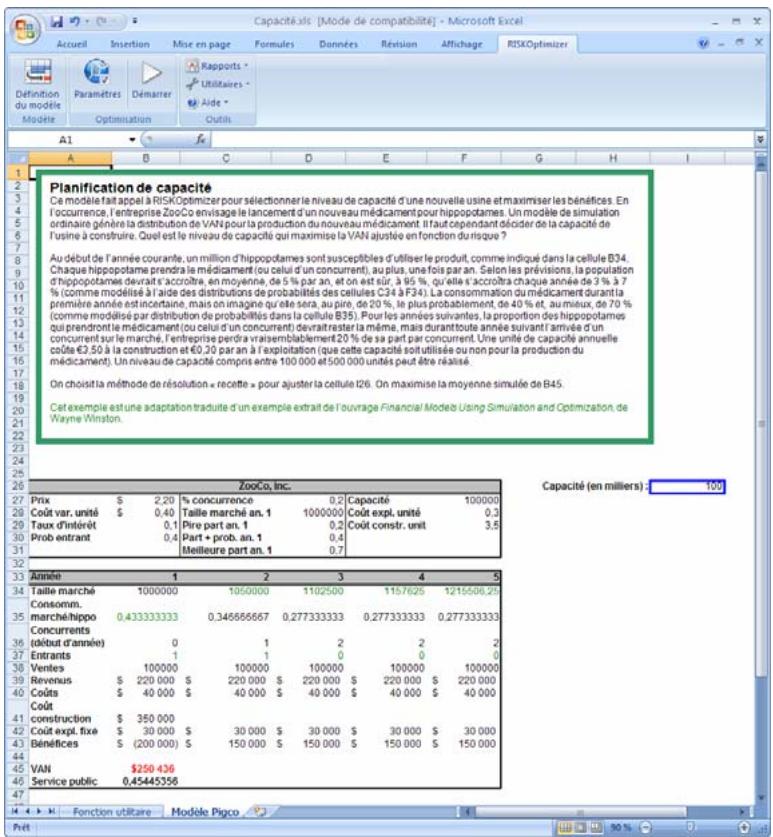

Planification de capacité. 70

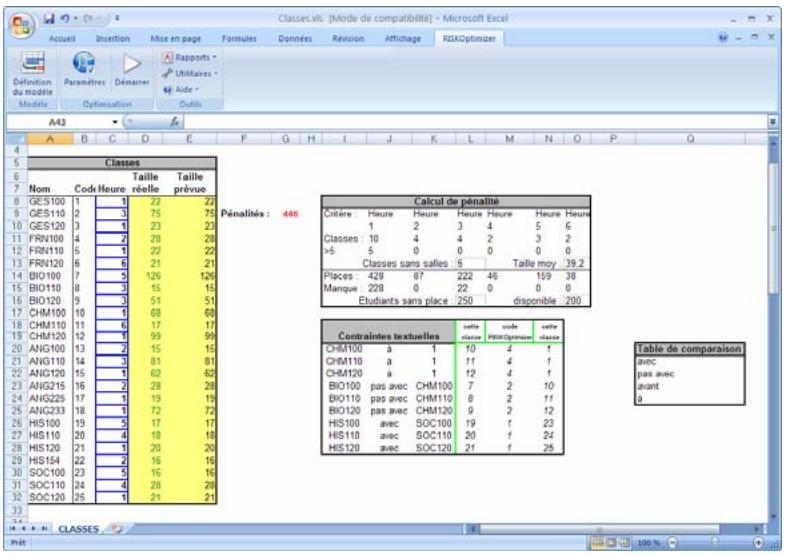

Planificateur de classes 72

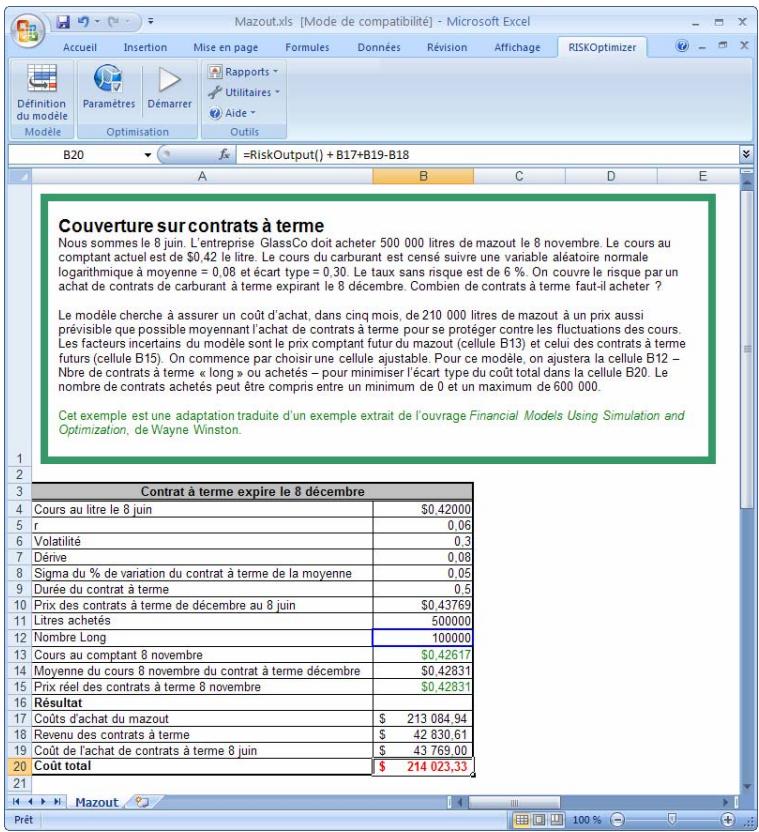

Couverture sur contrats à terme 76

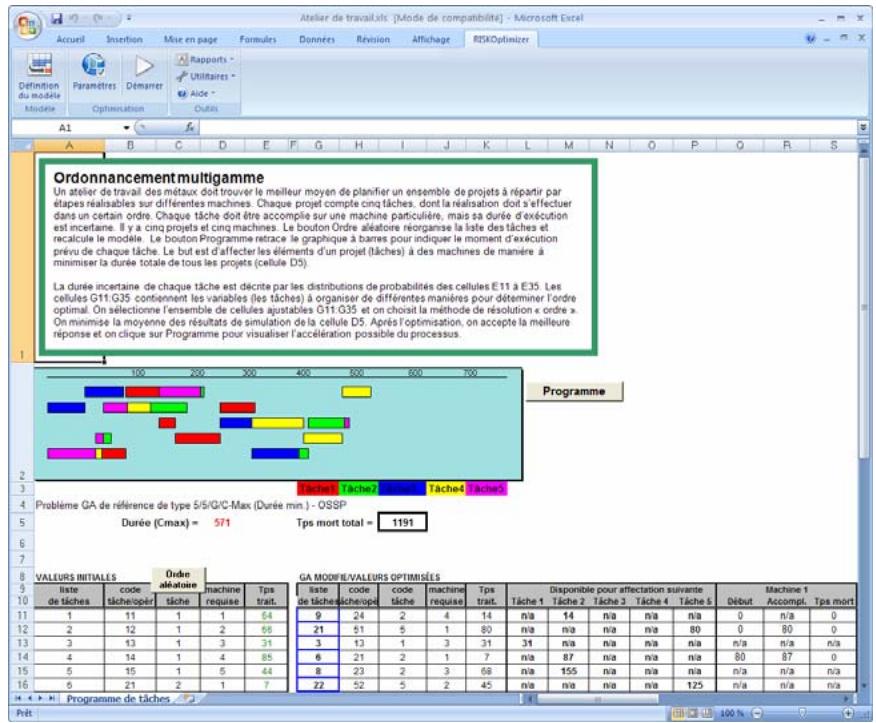

Ordonnancement multigame 78

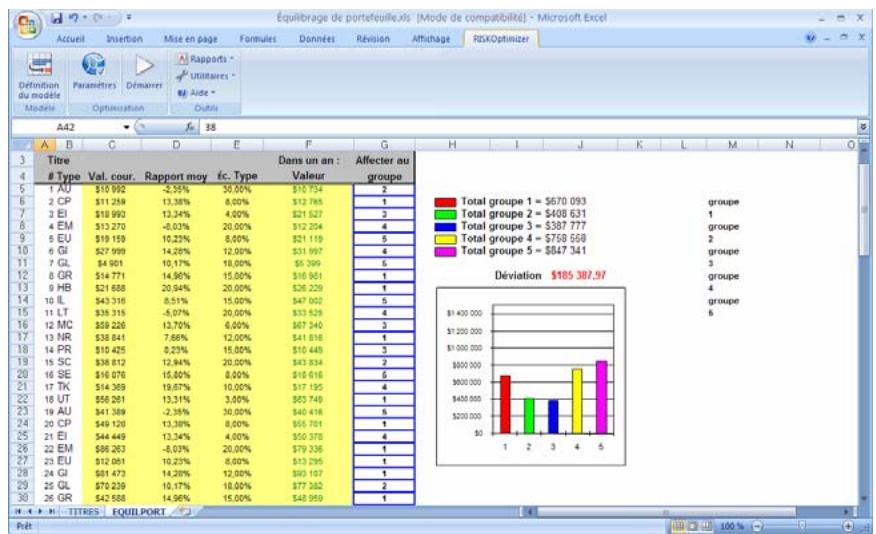

Équilibrage de portefeuille 80

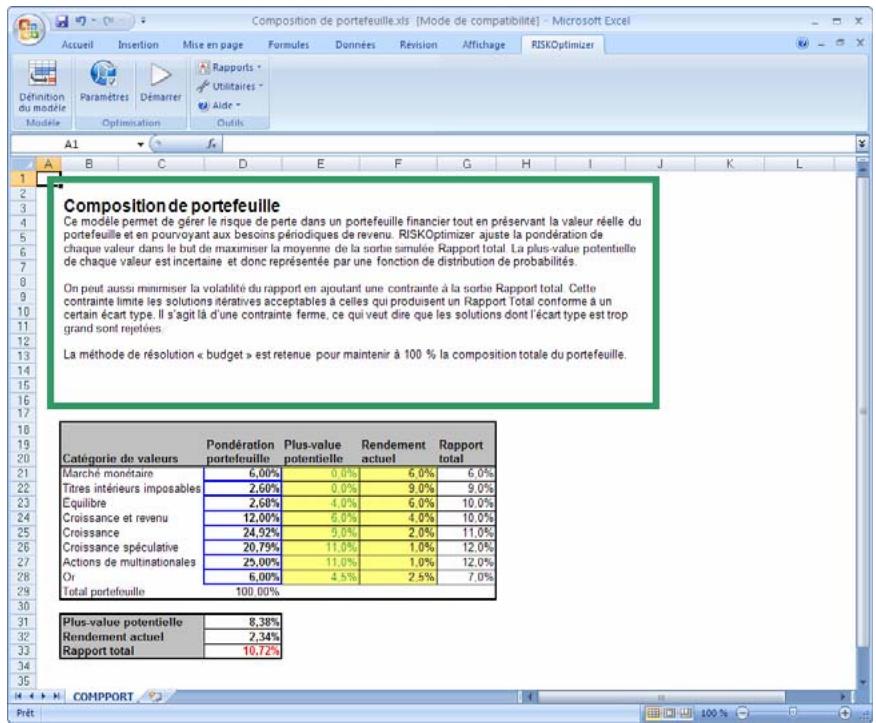

Composition de portefeuille 82

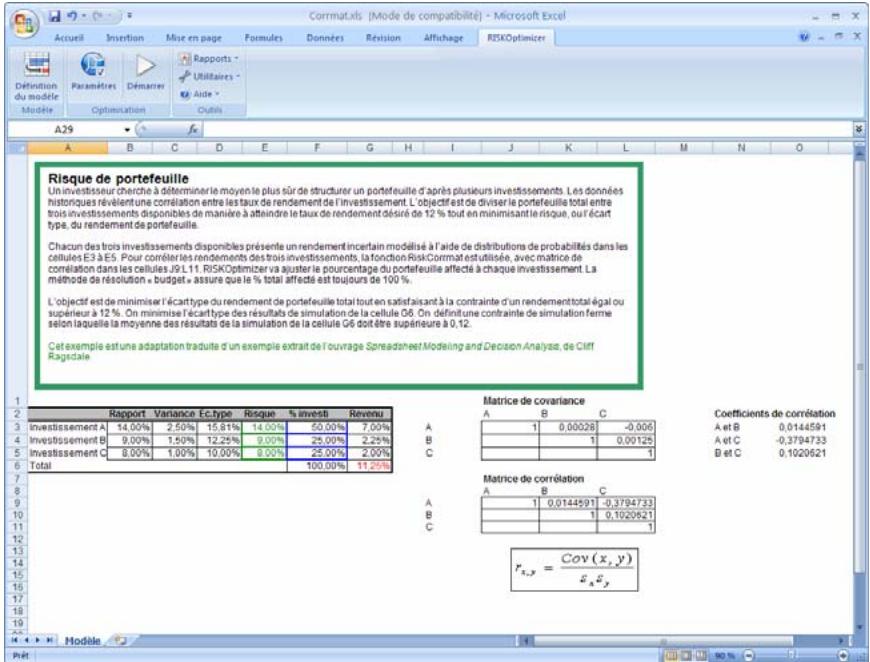

Risque de portefeuille 84

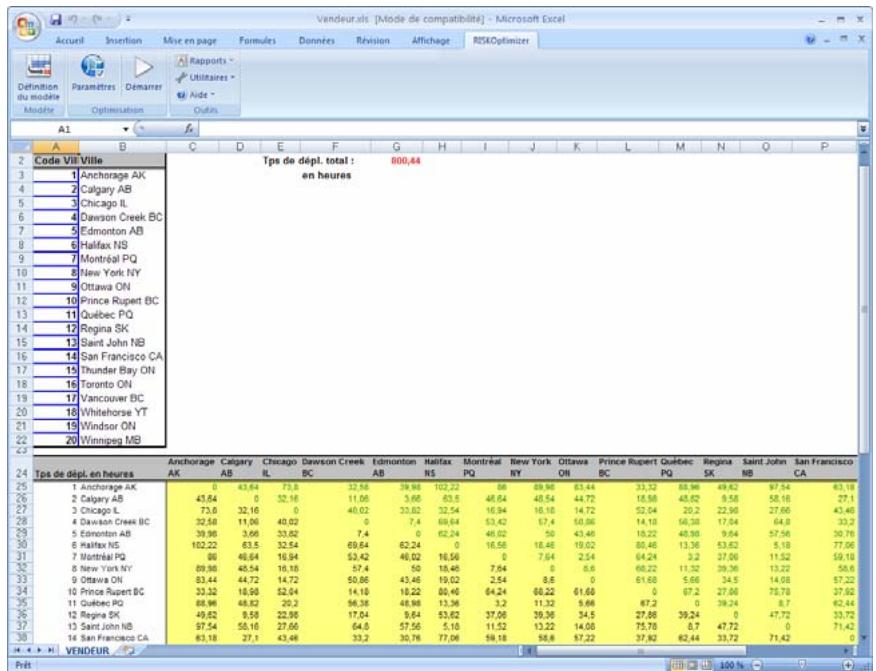

Problème de voyageur de commerce 86

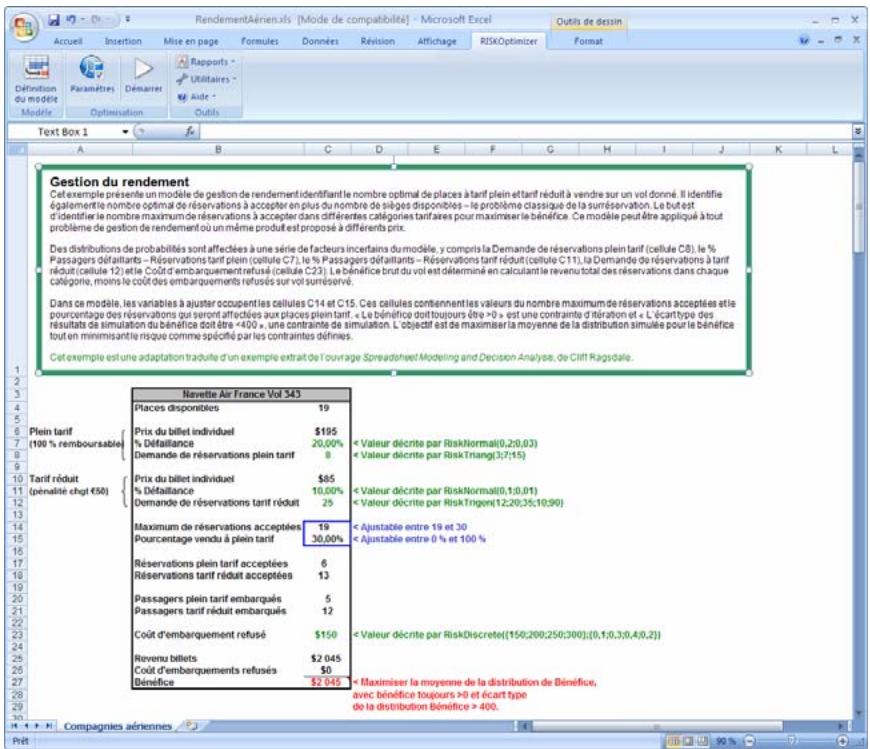

Gestion du rendement 88
Chapitre 5: Guide de reférence RISKOptimizer 90

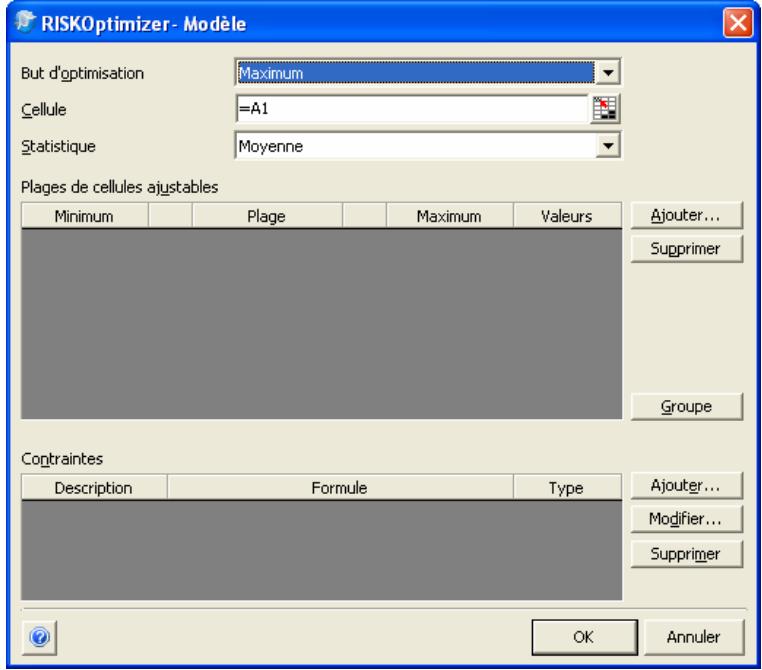

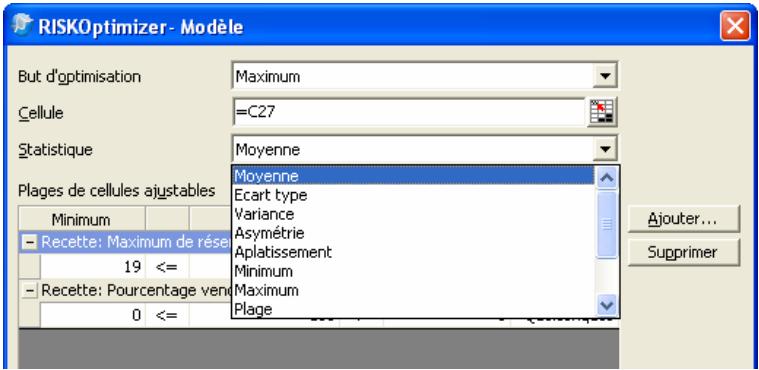

Commande Definition du modele 92

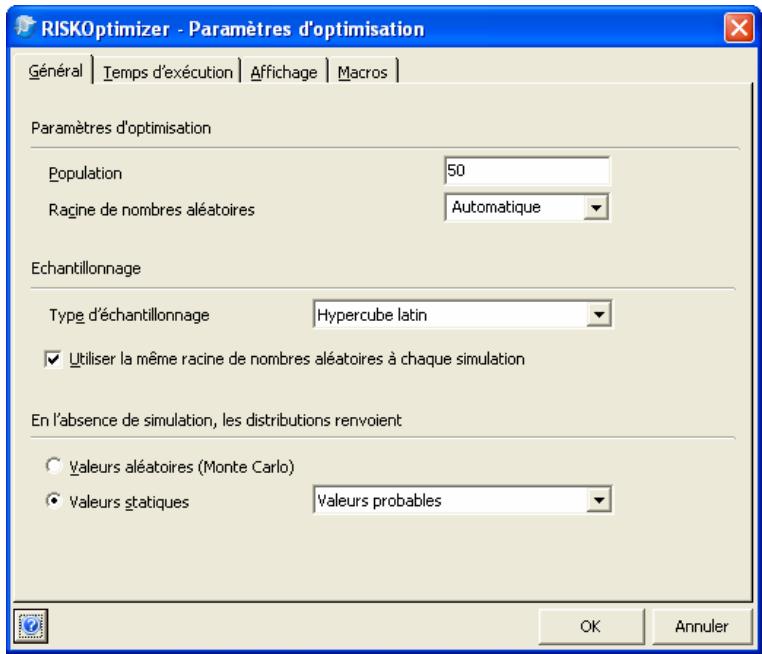

Commande Paramètres d'optimisation - Onglet Général 119
Commande Paramètres d'optimisation - Onglet Temps d'exécution 123

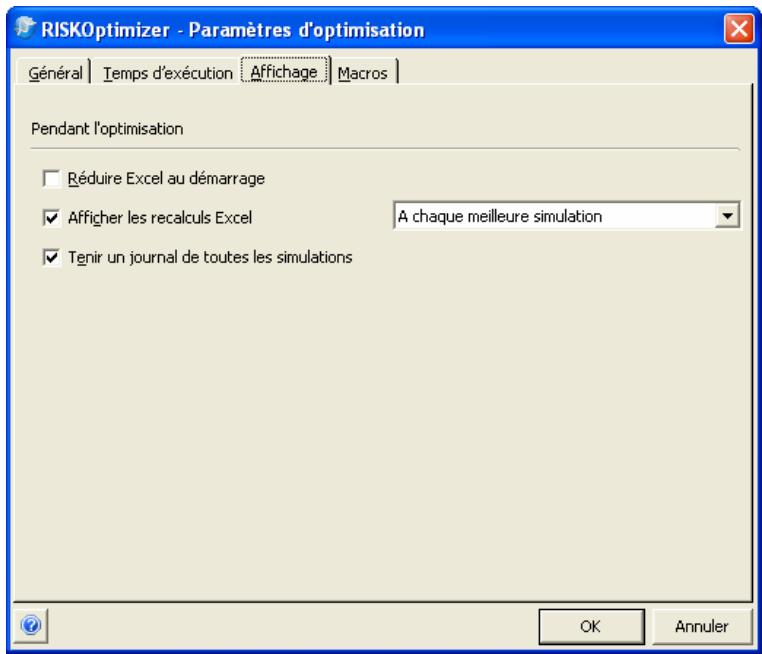

Commande Paramètres d'optimisation - Onglet Affichage......127

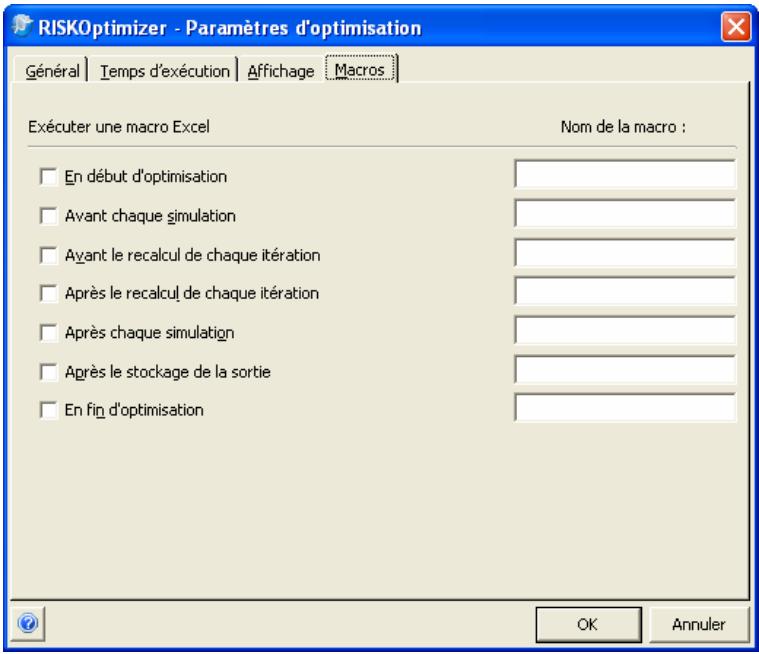

Commande Paramètres d'optimisation - Onglet Macros 129
Commande Demarrer l'optimisation 132
Commandes Utilaires 134

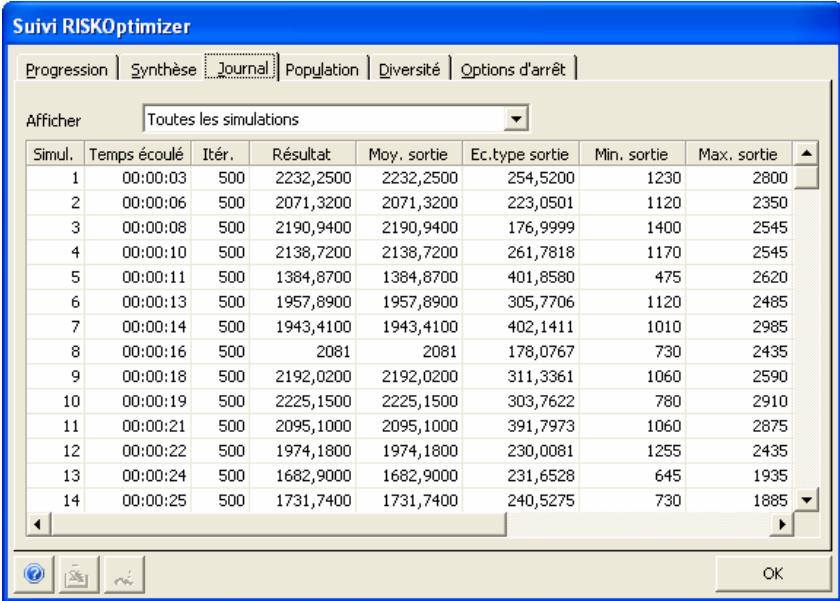

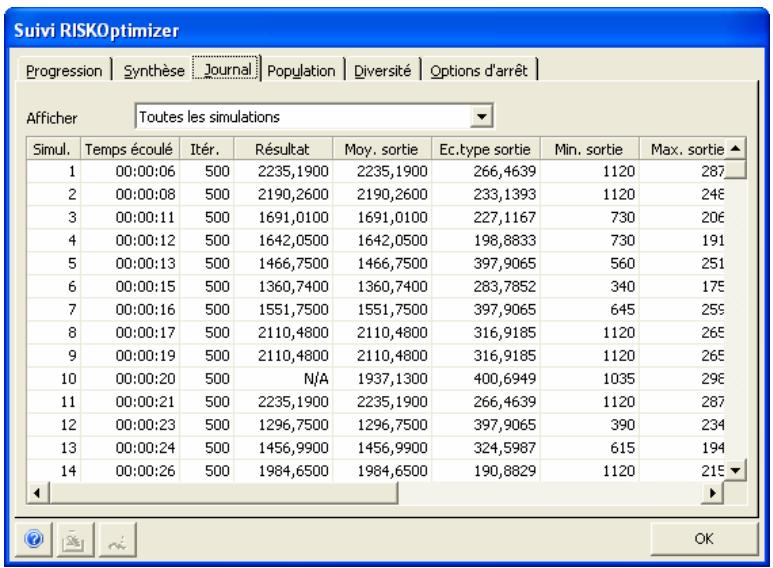

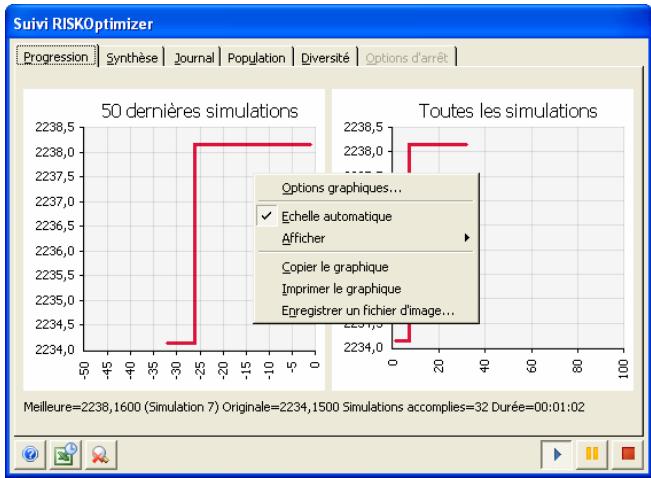

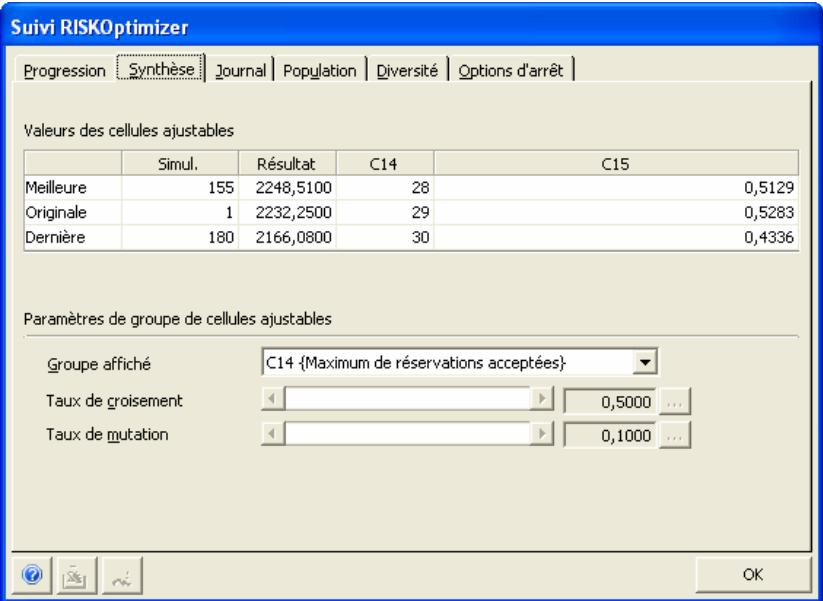

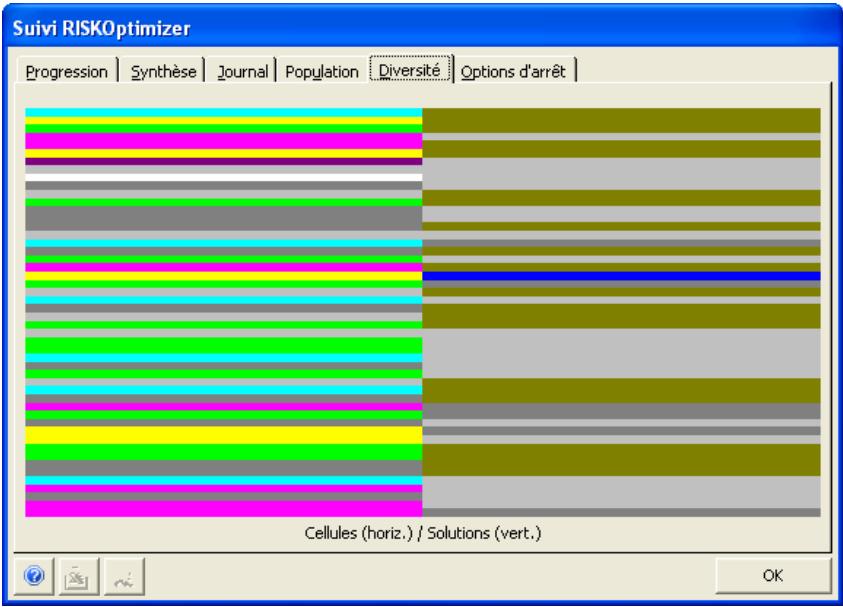

Suivi RISKOptimizer 135
Chapitre 6 : Optimisation 150
Chapitre 7 : Algorithms génétiques 165
Introduction 167
Histoire 167

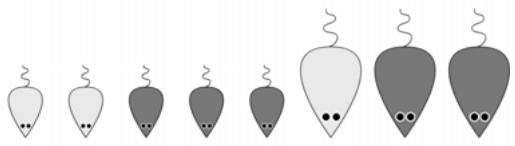

Example biologique 171

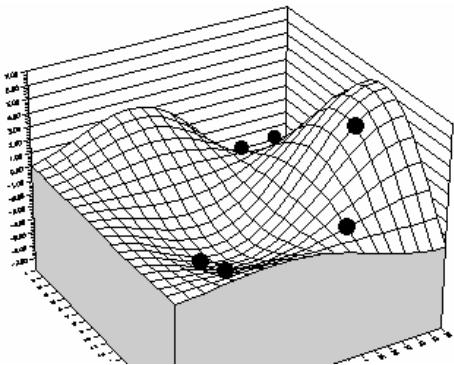

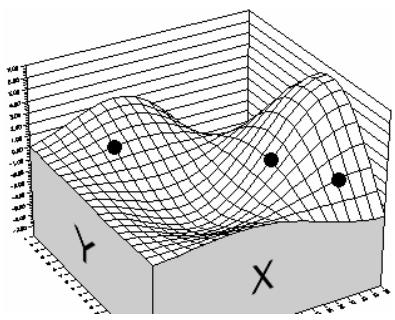

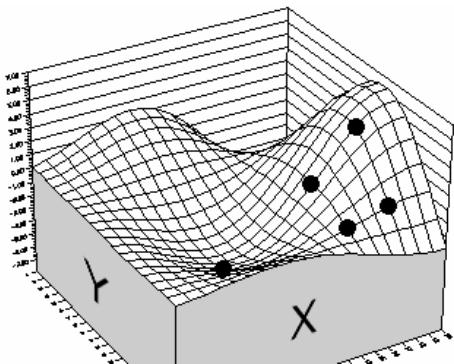

Example numérique 173
Chapitre 8: Simulation et analyse de risque 177
Introduction 179
Définition du risque 179
Modélisation de l'incertitude dans RISKOptimizerizer 185
Analyse d'un modele avec simulation 189

Chapitre 9:Et aussi... 191

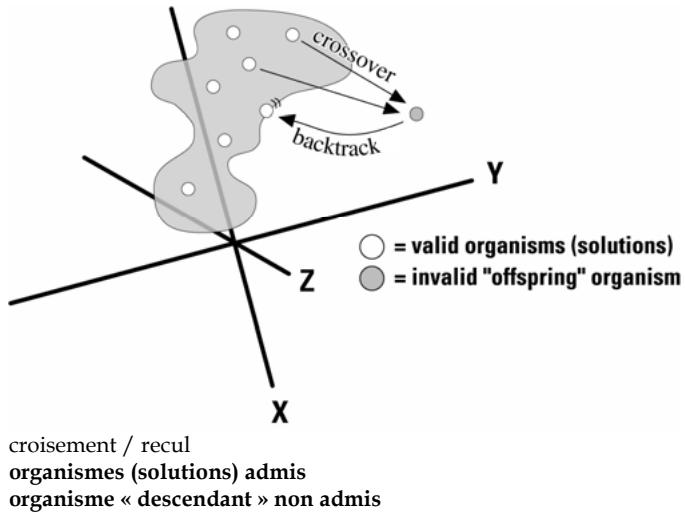

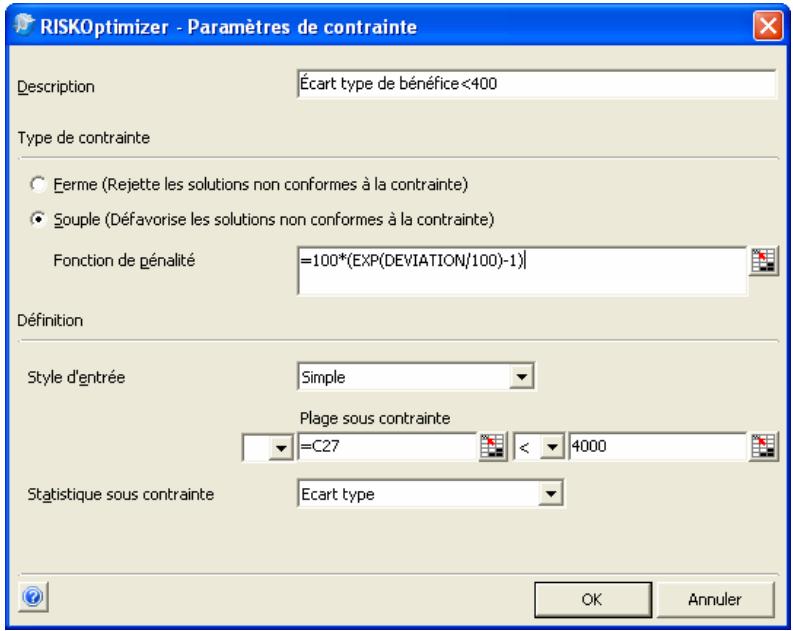

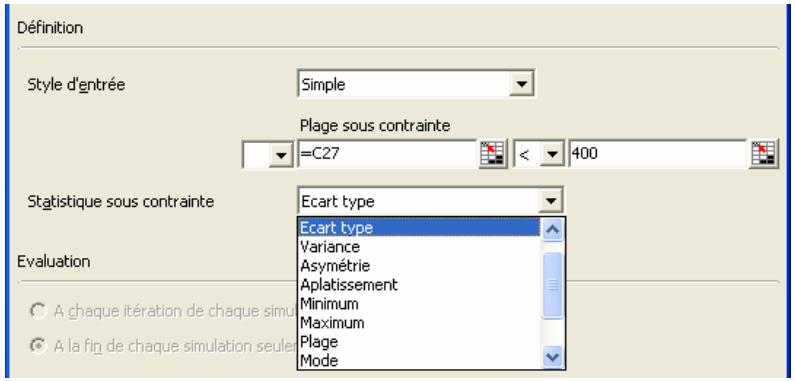

Ajout de contraintes 193

Accélération du processus 203

Mode d'exécution de l'optimisation RISKOptimizer 205

Annexe A: Automatisation de RISKOptimizer 209

Annexe B:Dépannage / Questions-Réponses 211

Dépannage / Questions-Réponses 211

Annexe C : Ressources complémentaires 215

Glossaire 221

Index 230

Chapitre 1 : Introduction

Introduction 3

Pourquoi RISKOptimizer ? 3

Problèmes d'optimisation conventionnels 3

Optimisation de modèles incertains 4

Modéliser l'incertitude 4

Optimisation par simulation 5

Résultats de la simulation. 6

Applications personalisées et RISKOptimizerer.6

Applications de l'optimisation par simulation sous RISKOptimizerizer 6

Avant de commencer 7

Éléments duprogiciel. 7

A propos de cette version. 7

Votrecounted'exploitation. 8

Si vous avez besoin d'aide. 8

Avant d'appeler. 8

Contacter Palisade 9

Versions étudiants. 10

Configuration requise 10

Installation 11

Généralités 11

Désinstallation de RISKOptimizerer. 11

DecisionTools Suite 12

Configuration des icones ou raccourcis de RISKOptimizerer 12

Messages d'ajretissement de sécurité des macros au démarrage. 13

Renseignements complémentaires 14

Fichier Lisezmoi de RISKOptimizer. 14

RISKOptimizer:Didacticiel 14

Apprendre RISKOptimizer. 14

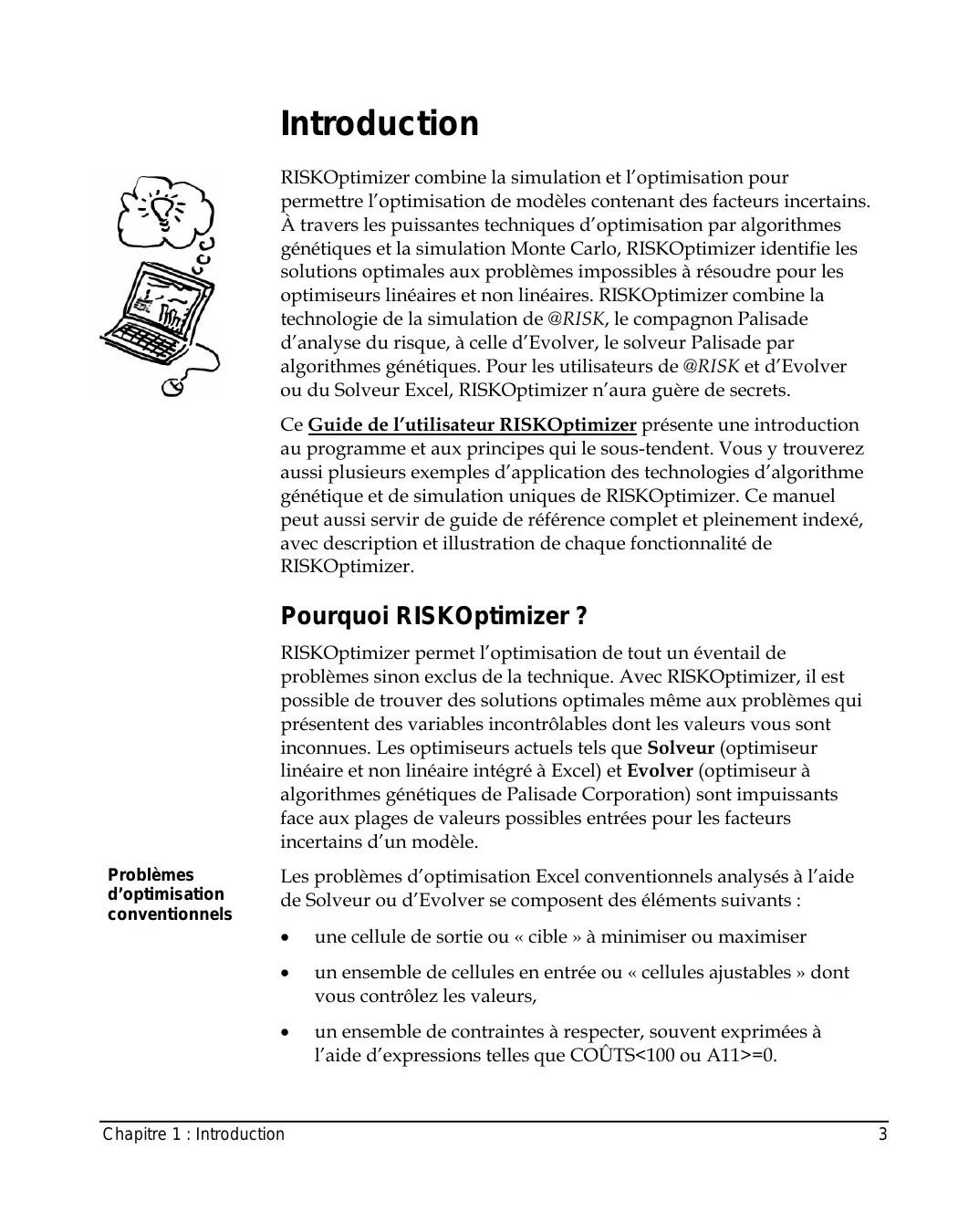

Introduction

RISKOptimizer combine la simulation et l'optimisation pour permettre l'optimisation de modèles contenant des facteurs incertains. À travers les puissantes techniques d'optimisation par algorithms génétiques et la simulation Monte Carlo, RISKOptimizer identifie les solutions optimes aux problèmes impossibles à résoudre pour les optimiseurs linéaires et non linéaires. RISKOptimizer combine la technologie de la simulation de @RISK, le compagnon Palisade d'analyse du risque, à celle d'Evolver, le solveur Palisade par algorithmes génétiques. Pour les utilisateurs de @RISK et d'Evolver ou du Solveur Excel, RISKOptimizer n'aura guère de secrets.

Ce Guide de l'utilisateur RISKOptimizerie presente une introduction au programme et aux principes qui le sous-tendant. Vous y trouvez aussi plusieurs examples d'application des technologies d'algorithmme génétique et de simulation uniques de RISKOptimizerier. Ce manuel peut aussi servir de guide de referencia complet et pleinement indexé, avec description et illustration de chaque fonctionnalité de RISKOptimizerier.

Pourquoi RISKOptimizer?

RISKOptimizer permit l'optimisation de tout un évventail de problèmes sinon exclus de la technique. Avec RISKOptimizer, il est possible de trouver des solutions optimes même aux problèmes qui doivent des variables incontrôables dont les valeurs vous sont inconnues. Les optimiseurs actuels tels que Solveur (optimiser linéaire et non linéaire intégré à Excel) et Evolver (optimiser à algorithmes génétiques de Palisade Corporation) sont impuissants face aux plages de valeurs possibles entrées pour les facteurs incertains d'un modele.

Problèmes d'optimisation conventionnels

Les problèmes d'optimisation Excel conventionnels analysés à l'aide de Solveur ou d'Evolver se compose des éléments suivants :

• une cellule de sortie ou « cible » à minimiser ou maximiser

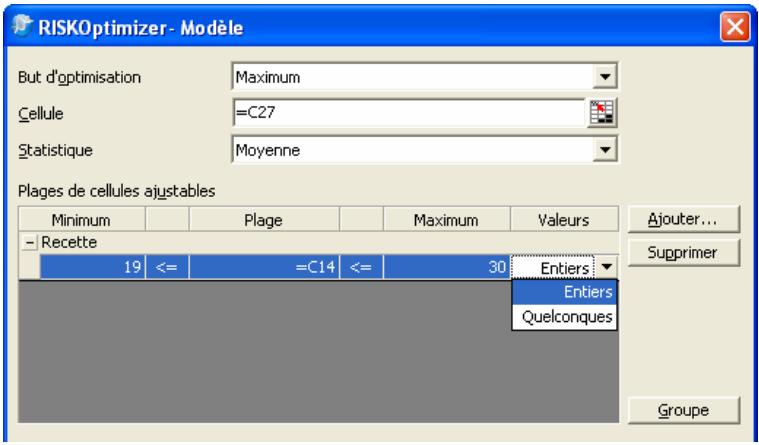

• un ensemble de cellules en entrée ou « cellules ajustables » dont vous contrôle les valeurs,
• un ensemble de contraintes à respecter, souvent exprimées à l'aide d'expressions telles que COÛTS<100 ou A11>=0.

Optimisation de modèles incertains

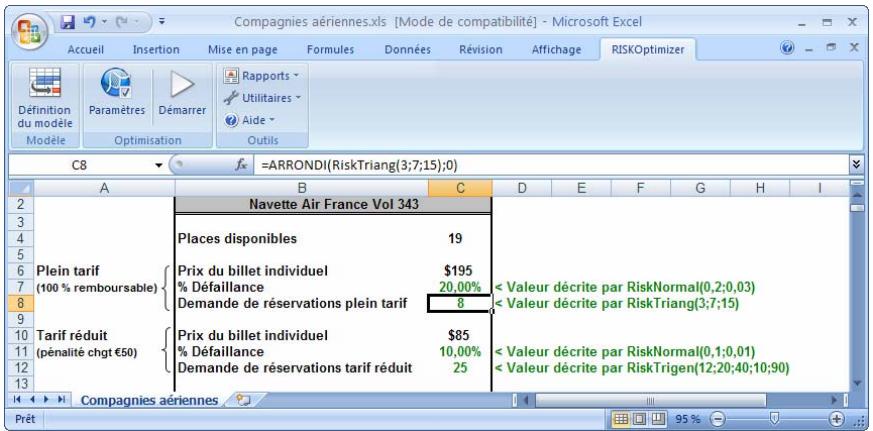

Modéliser l'incertitude

Lors de l'optimisation par Solveur ou Evolver, les cellules ajustables changent de valeur selon les plages admises que vous précisez. Pour chaque ensemble possible de valeurs de cellules ajustables, le modele se recalcule et une nouvelle valeur est generee pour la cellule cible. En fin d'optimisation, une solution (ou combinaison de valeurs de cellules ajustables) optimale est proposée. Cette solution representationla combinaison des valeurs de cellules ajustables qui produit la valeur optimale (minimum ou maximum) de la cellule cible tout en respectant les contraintes definies.

Lorsqu'un modele comporte des éléments incertains, toutefois, Solveur et Evolver sont impuissants. Dans le passé, beaucoup de modèles d'optimisation omettaient simplement l'incertitude. Optimisables, ces modèles perdaient cependant leur caractère réaliste. Le cas échéant, les tentatives de recherche des valeurs optimes par simulation s'effectuaient selon une approche de « force brute», avec recherche de toutes les valeurs de cellules ajustables possibles sur base iterative. Il fallait procédé à une simulation initiale, changer une ou plusieurs valeurs, réexécuter la simulation et repêter le processus jusqu'à couver ce quisemblait être une solution optimale. Le processus est long, et la manière de changer les valeurs d'une simulation à la suivante n'est généralement pas claire.

RISKOptimizer permit en revanche d'inclure l'incertitude presente dans un modele et de produit des solutions optimes fiables qui en tiennent compte. RISKOptimizer fait appel à la simulation (de @RISK) pour génér l'incertitude du modele et aux algorithmes génétiques (d'Evolver) pour générer les valeurs possibles des cellules ajustables. Le résultat de cette « simulation-optimisation » est la combinaison des valeurs de cellules ajustables qui minimise ou maximise une statistique pour les résultats de simulation de la cellule cible. On peut, par exemple, tracer la combinaison de valeurs de cellules ajustables qui maximise la moyenne de la distribution de probabilités de la cellule cible, ou qui minimise l'écart type.

Pour modéliser l'incertitude, RISKOptimizer permet de déscrire les valeurs possibles de tout élément de tableau à l'aide de l'une quelconque des fonctions de distribution de probabilités disponibles sous @RISK. La valeur 10 d'une cellule pourrait par exemple être replacée par la fonction @RISK = RiskNormal(10;2). Les valeurs possibles de la cellule seront ainsi décrites par une distribution de probabilités caractérisée par une moyenne de 10 et un écart type de 2. Comme dans @RISK, les distributions de probabilités peuvent être corréées à l'aide de fonctions @RISK telles que RiskCorrmat et DepC.

Optimisation par simulation

Lors de l'optimisation, RISKOptimizer execute une simulation complète de chaque solution iterative possible générée par l'optimiseur AG. À chaque iteration de la simulation, les fonctions de distribution de probabilités introduites dans le tableau sont échantillonnées et une nouvelle valeur est générée pour la cellule cible. En fin de simulation, le résultat de la solution iterative représentée la statistique de la cellule cible à minimiser ou maximiser. Cette valeur est ensuite renvoyée à l'optimiseur et aux algorithmes génétiques pour la génération deaillesures solutions encore. Pour chaque nouvelle solution itérative, une nouvelle simulation s'exécuté, avec génération d'une nouvelle valeur pour la statistique cible.

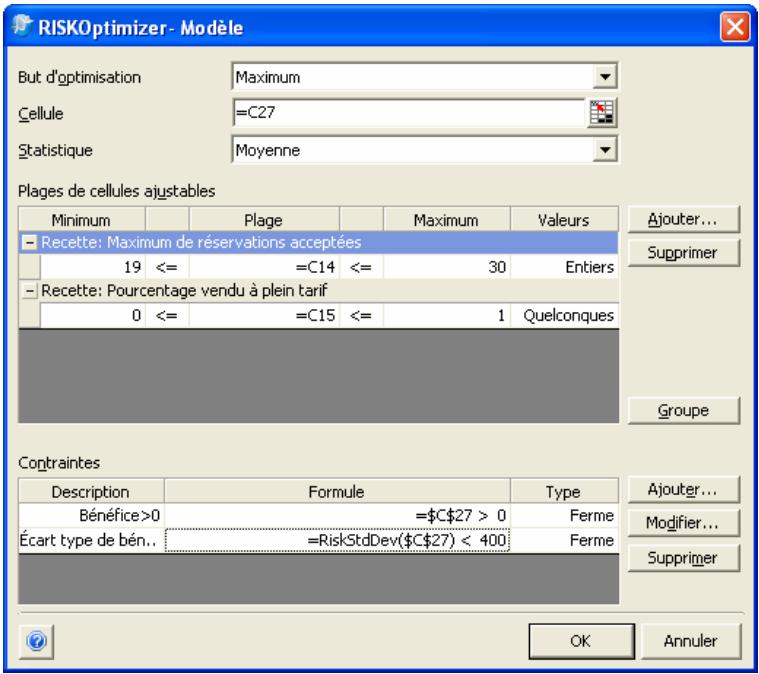

À l'image des optimiseurs conventionnels, RISKOptimizer gère les contraintes. Les contraintes peuvent être évaluées à chaque iteration d'une simulation (contraintes d'« iteration ») ou à la fin de chaque simulation (contraintes de « simulation »). Les contraintes d'iteration sont généralement des contraintes de style Solveur ou Evolver (A11 > 1000 , par exemple). Celles de simulation font plutôt référence à une statistique de la distribution des résultats de simulation pour une cellule spécifiée du modele. Une contrainte de simulation type serait, par exemple, « Moyenne de A11 > 1000 », indiquant que la moyenne de la distribution des résultats de simulation pour la cellule A11 doit être supérieure à 1000. Comme dans Evolver, les contraintes peuvent être fermes ou couples et la violation d'une contrainte ferme donne lieu au rejet d'une solution itérative.

Pour faire face aux grands nombres de simulations executées, RISKOptimizer tire parti de deux techniques importantes pour minimiser les temps d'execution et produit ses solutions optimes aussi rapidement que possible. En premier, RISKOptimizer applique la surveillance de convergence pour déterminer le moment où un nombre suffisant (non excessif) d'iterations a été executé. Cette technique assure la stabilité de la statistique resultant de la distribution de probabilités de la cellule cible, de même que celle des statistiques de distributions de sortie eventuellement référencées dans les contraintes. Ensuite, RISKOptimizer fait appel aux opérateurs génétiques d'Evolver pour générer des solutions itératives qui évoluant vers la solution optimale aussi rapidement que possible.

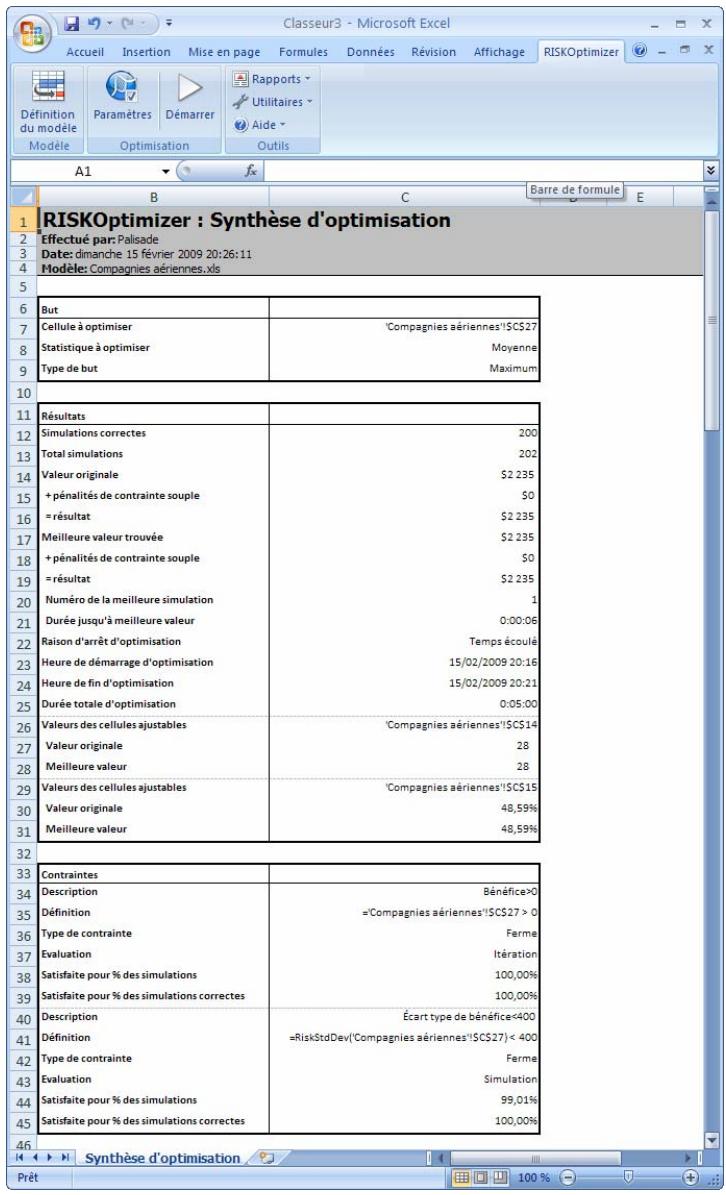

Résultats de la simulation

RISKOptimizer s'accompagne d'un ensemble de fonctions statistiques de simulation qui renvoie directement les résultats au tableau. Par exemple, la fonction RiskMean(ref. cell.) renverrait la moyenne de la distribution simulée pour la cellule entrée directement à une cellule ou formule de la feuille de calcul. Mieux encore, un modele élaboré sous RISKOptimizer peut être simulé directement sous @RISK, le compagnon d'analyse du risque et de simulation pour Excel publié par Palisade Corporation, pour la production de graphiques et statistiques détaillés de la meilleure solution identifiée par RISKOptimizer. La simulation sous RISKOptimizer repose sur la méthodologie @RISK : aucune modification ne doit donc être apportriee au modele RISKOptimizer pour le simuler sous @RISK!

Applications personnelises et RISKOptimizer

RISKOptimizer est assorted d'un langage macro intégral qui permet l'élaboration d'applications personnalisées tirant parti de ses capacités. Les fonctions personnalisées de RISKOptimizer sont exploitables en VBA pour la configuration et l'exécution d'optimisations et l'affichage de leurs résultats. Pour plus de détails sur cette interface de programmation, voir le document d'aide Kit du développementeur RISKOptimizer, accessible à travers le menu d'aide de RISKOptimizer.

Applications de l'optimisation par simulation sous RISKOptimizer

La capacité d'optimisation de modèles incertains apporte une solution à de nombreux problèmes jusqu'à considérés comme « inoptimisables ». En règle générale, la combinaison de la simulation et de l'optimisation permet d'optimiser tous les modèles sujets à l'incertitude. Notamment :

Sélection de niveaux de production et de capacité optimaux pour les nouveaux produits confrontés à des conditions de marché incertaines.
Identification de niveaux de stocks optimaux face à une demande incertaine.
Allocation de portefeuille propice à la minimisation du risque.
Identification d'une gamme de production optimale en presence de marchés géographiquement distincts et de niveaux de demande incertains.
Determination des niveaux optimaux d'achat d'options dans les opérations financières de couverture.
Gestion du rendement lorsqu'un même produit est vendu à prix différents sous restrictions distinctes.
Planification en presence de durées de tâches incertaines.

Avant de commencer

Avant d'instructor et de démarrer RISKOptimizer, vérifie que votre proprelien contient bien tous les éléments nécessaires et que votre ordinateur satisfait aux exigences de configuration minimales requises.

Éléments du progiciel

RISKOptimizer accompagne la version @RISK Industrial, ainsi que la version DecisionTools Suite Industrial. Outre les fichiers de @RISK pour Excel, le CD-ROM @RISK Industrial contient le compagnon RISKOptimizer pour Excel, plusieurs exemples d'application de RISKOptimizer et un système d'aide RISKOptimizer en ligne indexé. La version DecisionTools Suite Industrial contient tous les éléments ci-dessus et d'autres applications encore.

À propos de cette version

Cette version de RISKOptimizer peut être installée en tant que programme 32 bits pour Microsoft Excel 2000 ou version ultérieure.

Votrecontexted'exploitation

Les descriptions containues dans ce guide présupposent une connaissance générale du système d'exploitation Windows et du tableau Excel, notamment :

familiarité avec l'ordinateur et la souris
comprehension des termes icones,clinquer,double-clic,menu, fenetre,commande,object,etc.
notions élémentaires de structure de répertoires et désignation des fichiers

Si vous avez besoin d'aide

Un service d'assistance technique est proposé gratuitement à tous les utilisateurs enregistrés de RISKOptimizer dotés d'un plan de maintenance à jour, ou sur forfait à l'incident. Pour assurer que vous étés bien un utilisateur enregistré de RISKOptimizer, enregistrrez-vous en ligne sur http://www.palisade.com/support/register.asp.

Si vous nous contactez par téléphone, soyez prét à nous communiquer le numéro de série de vos outils et gardez votre guide d'utilisation à portée de main. Nous pourrons vous être d'une meilleure assistance si vous vous trouvez face à votre ordinateur, prét à executer les commandes du programme.

Avant d'appeler

Avant d'appeler le service d'assistance technique, passez en revue la liste de contrôle suivante :

• Avez-vous consulté l'aide en ligne?
• Avez-vous consulté ce manuel et passé en revue le didacticiel multimédia en ligne?
• Avez-vous consulté le fichier LISEZMOI.WRI ? Il contient des informations sur RISKOptimizer non disponibles lors de l'impression du manuel.
• Pouvez-vous reproductive le problème de manière constante ? Pouvez-vous reproductive le problème sur un autre ordinateur ou avec un autre méthode ?
• Avez-vous consulté notre site Web, à l'adresse http://www.palisade.com? Vous y trouvez notre dernier fjichier FAQ (base de données consultable de questions et réponses techniques) et les correctifs RISKOptimizer dans la section de support technique. Il est utile de consulter régulièrement notre site pour obtenir les dernières informations publiées sur RISKOptimizer et sur les autres logiciels Palisade.

Contacter Palisade

Vos questions, commentaires ou suggestions relatifs à RISKOptimizer sont les bienvenus! Vous pouvez prendre contact avec notre personnel d'assistance technique par l'une des méthodes suivantes :

Courriel: [e-mail]
- Téléphone: [phone], du lundi au vendredi, de 9 à 17 heures, heures de l'Est des États-Unis. Suivez les instructions données pour joindre l'Assistance technique (Technical Support).
- Fax: [phone]
Adresse postale: Technical Support Palisade Corporation 798 Cascadilla St. Ithaca, NY 14850 USA

Palisade Europe :

Courriel: [e-mail]
- Telefone: [phone] (Royaume-Uni)
Fax: [phone] (Royaume-Uni).
- Adresse postale : Palisade Europe 31 The Green West Drayton Middlesex UB7 7PN Royaume-Uni

Palisade Asie-Pacifique :

Courriel: [e-mail]
- Telefone: [phone] (Australie)
- Fax: [phone] (Australia)
- Adresse postale : Palisade Asia-Pacific Pty Limited Suite 101, Level 1 8 Cliff Street Milsons Point NSW 2061 Australie

Quelle que soit la méthode可以选择, veillez à indiquer le nom de votre produit, sa version et son nombre de série. La version exacte de votre produit est indiquée sous la commande Aide, À propos de... du menu RISKOptimizer propose dans Excel.

Versions étudiants

L'assistance téléphonique n'est pas disponible pour la version étudiants de RISKOptimizer. Si vous avez besoin d'aide, procédez de l'une des manières suivantes :

Consultez votre professeur ou assistant.
Consultez le fichier FAQ sur http://www.palisade.com.
Adressez-vous au service d'assistance technique par courriel ou par fax.

Configuration requise

RISKOptimizer - Configuration require

• PC Pentium ou mistroux avec disque dur.
• Microsoft Windows 2000 SP4 ou mistrues.
• Microsoft Excel, version 2000 ou ultérieure.

Installation

RISKOptimizer, compagnon de Microsoft Excel, enrichit la fonctionnalité du tableau moyen l'ajout de commandes à ses barres de menus.

Généralités

Le programme d'installation copie les fichiers système RISKOptimizer dans un réseau spécifique du disque dur. Sous Windows 2000 ou version ultérieure :

1) Insérez le CD-ROM de la version @RISK Industrial ou DecisionTools Suite Industrial dans le lecteur CD-ROM.
2) Cliquez sur le bouton Demarrer, puis sur Paramètres et enfin sur Panneau de configuration.
3) Cliquez deux fois sur l'icone Ajout/Suppression de programmes.
4) Cliquez sur le bouton Installer de l'onglet Installation/désinstallation.
5) Suivez les instructions d'installation affichées à l'écran.

En cas de problème, vérifie que vous disposez d'un espace suffisant sur le disque prévu pour l'installation. Àpres avoir libéré l'espace disque requis, essayez de réexécuter l'installation.

Suppression de RISKOptimizer

Pour désinstaller RISKOptimizer (avec le reste de la version @RISK Industrial ou DecisionTools Suite Industrial), utilisez l'utilitaire Ajout/Suppression de programmes du Panneau de configuration et selectionnez l'entrée correspondant à @RISK ou DecisionTools Suite.

DecisionTools Suite

RISKOptimizer est compatible avec les outils d'analyse du risque et de décision DecisionTools Suite, de Palisade Corporation. L'installation par défaut de RISKOptimizer place le programme dans un sous-repertoire du réseau principal « Program Files\Palisade», de la même manière qu'Excel s'installe généralement dans un sous-repertoire du réseau « Microsoft Office »

Ce sous-repertoire de Program Files\Palisade devient le repertoire RISKOptimizer (appele, par default, RISKOptimizer5). Ce repertoire contient le fichier programme du compagnon RISKOptimizer (RISKOPT.XLA), plus les modèle types et les autres fichiers nécessaires à l'exécution de RISKOptimizer. Un autre sous-repertoire de Program Files\Palisade, intitulé SYSTEM, reçoit les fichiers nécessaires à tous les programmes de la série DecisionTools Suite, y compris les fichiers d'aide et bibliothèques commun.

Configuration des iconônes ou raccourcis de RISKOptimizer

Sous Windows, l'installation cree automatiquement une commande RISKOptimizer dans le menu Programmes de la barre des taches. Si toutefois vous rencontres des problèmes en cours d'installation ou que vous désirez executer cette opération ulterieurement, précédez comme suit :

1) Cliquez sur le bouton Demarrer et pointez sur Paramètres.
2) Cliquez sur Barre des tâches, puis sur l'onglet Programmes du menu Demarrer.
3) Cliquez sur Ajouter, puis sur Parcourir.
4) Repérez le fichier RISKOPT.EXE et cliquez deux fois dessus.
5) Cliquez une fois sur Suivant, puis deux fois sur le menu de votrechoix.
6) Tapez le nom « RISKOptimizer » et cliquez sur Terminer.

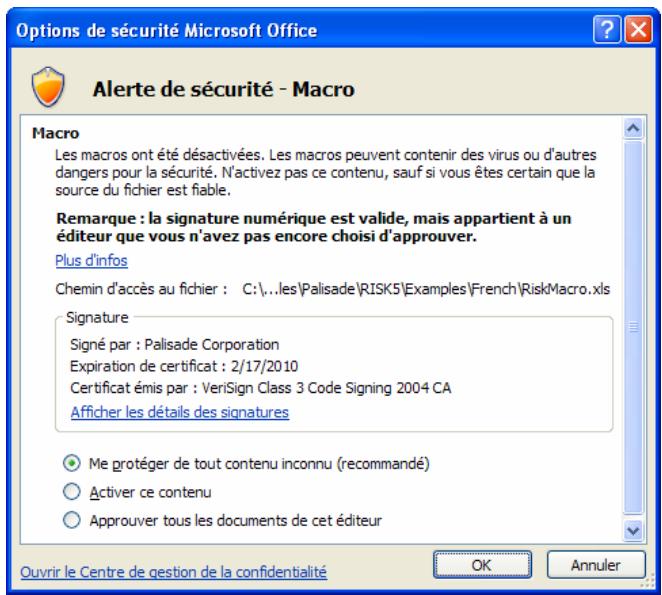

Messages d'advertissement de sécurité des macros au démarrage

Microsoft Office propose plusieurs paramètres de sécurité pour éviter l'exécution de macros indésirables ou hostiles dans vos applications Office. Sauf sous le paramètre de sécurité le plus faible, un message d'advertissement s'affiche à chaque tentative de chargement d'un fichier assorted de macros. Pour éviter l'affichage de ce message à chaque exécution d'un compagnon Palisade, Palisade signe numérique des fischiers. ÀpRES avoir spécifique Palisade

Corporation en tant que source fiable, vous pouvez des lors ouvrir les compagnons Palisade sans message d'advertissement. Pour ce faire :

• SéLECTIONnez l'option Approver tous les documents de cet éditeur lorsqu'une boîte de dialogue Options de sécurité (telle que celle illustrée ci-dessous) s'ouvre au démarrage de RISKOptimizer.

Renseignements complémentaires

Fichier Lisezmoide RISKOptimizer

Les ressources suivantes peuvent contérer une information complémentaire relative à RISKOptimizer :

Ce fichier contient une presentation rapide de RISKOptimizer, ainsi que, éventuellesment, l'information de dernier minute publiée sur la dernière version du logiciel. Pour y acceder, choisissez Demarrer/Programmes/ Palisade DecisionTools/ Readmes et cliquez sur RISKOptimizer 5.5 - Lisezmoi. Il est utile de dire ce fichier avant l'emploi de RISKOptimizer.

RISKOptimizer:Di dacticiel

Le didacticiel en ligne de RISKOptimizer apporte aux utilisateurs débutants une presentation rapide du logiciel et des algorithmes génétiques. La presentation se limite à quelques minutes seulement. Voir la rubrique Apprendre RISKOptimizer ci-dessous pour tous détails concernant l'accès au didacticiel.

Apprendre RISKOptimizer

Pour vous familiariser rapidement avec RISKOptimizer, suivez le didacticiel en ligne, où des experts du logiciel vous guident à travers différents modèles types en format cinéma. Ce didacticiel est une presentation multimédia des principales fonctionnalités de RISKOptimizer.

Pour y acceder,CHOISSEZ la commande Didacticiel du menu Aide de RISKOptimizer.

Chapitre 2 : Principes

Qu'est-ce que RISKOptimizer ? 17

Principes fonctionnels de RISKOptimizerer. 18

Algorithms génétiques 18

Distributions de probabilités et simulation. 18

Qu'est-ce que l'optimisation ? 19

Pourquoi bátir des modèles Excel ? 21

Modélisation de l'incertitude dans les modèles Excel 22

Recours à la simulation pour génér l'incertitude. 23

Pourquoi besoin RISKOptimizer? 23

Plus précis et plus utile 24

Plus couple 24

Plus convivial 25

Optimisation conventionnelle vs optimisation par simulation....27

Processus d'optimisation conventionnel 27

Processus d'optimisation par simulation. 28

Étapes individuelles de l'optimisation sous RISKOptimizerer .....29

Entree des distributions de probabilités 29

Cellule cible et statistique. 31

Cellulesajustables. 32

Contraintes 32

Options d'optimisation et de simulation 33

Execution de l'optimisation 33

Qu'est-ce que RISKOptimizer?

Leprogiciel RISKOptimizer apporte à l'utilisateur une méthode simple de recherche de solutions optimes aux modèles emprints d'incertitude. En un mot, RISKOptimizerTrouve les valeurs entrées pour la production d'une sortie de simulation désirée. Servez-vous-en pour rechercher la combinaison, l'ordre ou le groupement de variables qui produit la plus haute valeur probable de bénéfices, le moindre risque (variance minimum) ou la plus grande valeur probable de produits au moyen de la plus faible quantité de matérieliaux. RISKOptimizer est un compagnon destiné au tableau Microsoft Excel : la configuration du problème s'effectue dans Excel, et sa résolution à l'aide de RISKOptimizer.

Commencez par modéliser le problème dans Excel, avant de le déscrire au compagnon RISKOptimizer.

Excel apporte toutes les formules, fonctions, graphiques et capacité de macro dont la plupart des utilisateurs ont besoin pour creer des modèles réalisistes de leurs problèmes. RISKOptimizer apporte l'interface de description de l'incertitude du modele et de la cible recherche, ainsi que les moteurs qui permettent de l'atteindre. Ensemble, ils découvert les solutions optimales à pratiquement tous les problèmes modélisables.

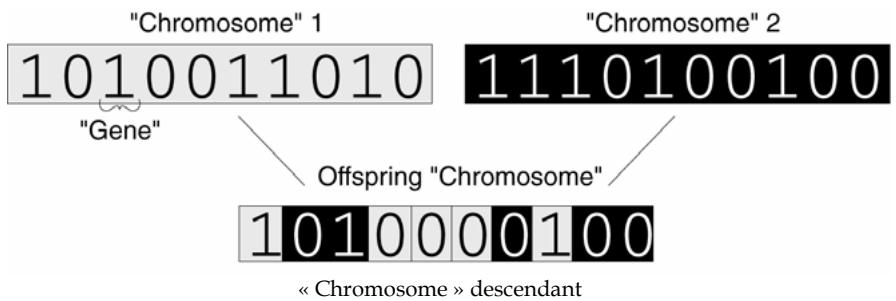

Algorithms génétiques

Distributions de probabilités et simulation

Principes fonctionnels de RISKOptimizer

RISKOptimizer recourt à un ensemble exclusif d'algorithmes génétiques pour rechercher les solutions optimes à un problème. Il fait aussi appel aux distributions de probabilités et à la simulation pour:gérer l'incertitude presente dans le modele.

RISKOptimizer fait appel aux algorithms génétiques pour rechercher la meilleure solution à un modèle Les algorithms génétiques imitent les principes darwiniens de selection naturelle en créé un environnement dans lequel des centaines de solutions possibles à un problème rivalisent les ones avec les autres, avec survie de « la plus apte ». comme dans l'évolution biologique, chaque solution transmet sesbons « gènes » à ses solutions « descendants », de sorte que la population de solutions tout entière continue à évoluer vers de更好地 solutions.

Vous l'avez compris, la terminologie des algorithms génétiques est souvent similaire à celle du domaine dont elle est inspirée. Les fonctions de « croisement » aident à concentrer la recherche de solutions; les taux de « mutation » contribuient à la diversification du « capital génétique »; et l'évaluationporte sur l'ensemble de la « population » de solutions ou « organismes ». Pour plus de détails sur le fonctionnement des algorithms génétiques de RISKOptimizerizer, voir le chapitre 7 - Algorithms génétiques.

RISKOptimizer fait appel aux distributions de probabilités et à la simulation pour:gérer l'incertitude presente dans les variables du modele. Ces capacities sont extraites de @ RISK,le compagnon d'analyse du risque pour Excel de Palisade Corporation. Les distributions de probabilités décrivent la plage de valeurs possibles des éléments incertains du modele. Elle se définissant à l'aide de fonctions de distribution de probabilités telles que RiskTriang(10;20;30).Cette fonction spécifierait qu'une variable du modele pourrait avoir une valeur minimum de 10, une valeur probable de 20 et une valeur maximum de 30. La simulation sert ensuite a générer une distribution des issues possibles pour chaque solution iterative possible générée par I'optimiseur.

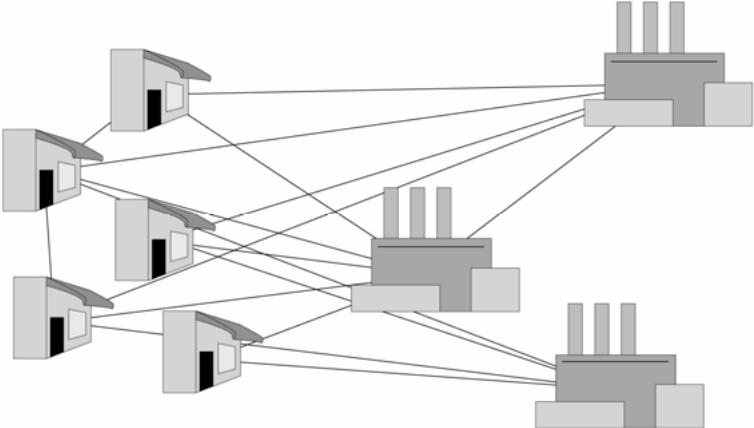

Qu'est-ce que l'optimisation ?

L'optimisation est le processus qui consiste à rechercher la meilleure solution à un problème représentant de nombreuses solutions possibles. La plupart des problèmes impliquent de nombreuses variables interdépendantes basées sur des formules et des contraintes données. Supposons par exemple une entreprise comptant trois usines, fabriquant chacune des différentes quantités de différents produits. Étant donné le coût de production de chaque produit par chaque usine, les coûts de livraison de chaque usine à chaque débouché des produits et les limitations de chaque usine,quelle est la formule optimale qui permettrait de répondre ajustement à la demande des magasins de detail locaux tout en minimisant les coûts de transport? Il s'agit là du type de question auquel les outils d'optimisation sont censés répondre.

L'optimisation consiste souvent à rechercher la combinaison la plus rentable compte tenu de ressources données.

Dans l'exemple ci-dessus, chaque solution proposée consisterait en une liste complète indiquant quels produits fabriqués parquelle usine sont expédiés dans quel camion versquel magasin. D'autres problèmes d'optimisation pourraientcherer, par exemple, comment réaliser le plus grand bénéfice, le moindre coût, le plus grand nombre de vies sauvées, le moins de bruit dans un circuit, le chemin le plus court entre différentes villes, ou la combinaison la plus rentable d'achats de médias publicitaires. Un sous-ensemble important de problèmes d'optimisation concerne la planification d'horaires ou de programmes, le but étant de maximiser l'efficacité d'un poste de

travail ou de minimiser les conflits de rencontres de groupes. Pour plus de détails sur l'optimisation, voir le chapitre 6 - Optimisation.

En présence d'incertitude, les solveurs classiques échouent car ils sont incapables de:gérer cette incertitude.Dans la situation décrite plus haut, que se passerait-il, par exemple, si la demande des magasins de détaill locaux était incertaine? Sous un solveur conventionnel, il faudrait présumer une quantité demandée par chaque magasin. Le modele pourrait ainsi etre optimise,mais la demande présumée en ferait une représentation inexacte de la réalite.AVEC RISKOptimizer,il n'est plus nécessaire de présumer le niveau de la demande. Il suffit de déscrier les valeurs possibles de la demande à l'aide d'une distribution de probabilités,puis de laisser les capacities de simulation intégrées de RISKOptimizer inclure toutes les valeurs possibles de la demande dans les résultats de l'optimisation.

Sous RISKOptimizer, la meilleure solution généree par l'optiméur n'est pas une simple valeur minimum ou maximum de la cellule cible du modele, mais plutôt une statistique de simulation maximum ou minimum de l'objet visé. Chaque simulation executée par RISKOptimizer généree une distribution des résultats possibles pour l'objet. Cette distribution comporte différentes statistiques, telles que moyenne, écart type, minimum, etc. Dans l'exemple ci-dessus, on pourrait ainsi rechercher la combinaison d'entrées apte à maximiser la moyenne de la distribution pour le bénéfice ou à minimiser l'écart type.

Pour plus de détails sur la simulation, voir le chapitre 8 - Simulation.

Pourquoi bâtir des modèles Excel ?

Si l'on peut accroirtre l'efficacité d'un système, il faut d'abord en comprendre le comportement. La se trouve l'utilité de la construction d'un modele fonctionnel du système. Les modèles sont les abstractions nécessaires à l'étude de systèmes complexes. Pour que les résultats restent applicables au « monde réel », le modele doit cependant éviter de simplifier à l'excess les rapportés de cause à effet entre ses variables. DeGXmeurs logiciels et des ordinateurs de plus en plus puissants permettent aux économistes de bâtir des modèles plus réalisistes de la conjoncture ; aux scientifiques, d'améliorer leurs prédictions de réactions chimiques et aux gestionnaires, d'accroître la sensibilité de leurs modèles d'entreprise.

Ces dernières années, le matériel informatique et les programmes logiciels tels que Microsoft Excel ont progressé à une telle allure qu'il suffit pour ainsi dire aujourd'hui de-disposer d'un ordinateur personnel pour creer des modèles réalisistes de systèmes complexes. Les fonctions intégrées d'Excel, ses capacités de macros et son interface rationnelle et intuitive permettent même aux débutants de modéliser et d'analyser des problèmes de haut niveau. Pour plus de détails sur l'élaboration d'un modele, voir le chapitre 9 - Et aussi...

Modélisation de l'incertitude dans les modèles Excel

Les variables sont les éléments de base des modèles Excel qu'on identifie comme les ingrédients importants de l'analyse. Pour une situation financière, les variables peuvent être, par exemple, le chiffre d'affaires, les coûts, les revenus ou le bénéfice. Pour une situation géologique, il peut s'agir de facteurs tels que la profondeur du gisement, l'épaisseur de la veine de charbon ou la porosité. À chaque situation ses variables propres, qu'il vous revient d'identifier.

Dans les cas où on connait les valeurs que prendront les variables dans le cadre temporel du modele, on parle de variables certaines ou, dans le jargon des statisticiens, « déterministes ». Au contraire, si ces valeurs sont inconnues, les variables sont qualifiées d'incertaines, ou « stochastiques ». Il faut alors déscrire la nature de leur incertitude. L'opération s'effectue à l'aide de distributions de probabilités, qui indiquent à la fois la plage des valeurs possibles de la variable (du minimum au maximum) et la probabilité de réalisation de chaque valeur. Dans RISKOptimizer, les variables incertaines et les valeurs des cellules se définissent sous forme de fonctions de distribution de probabilités. Par exemple :

RiskNormal(100;10)

RiskUniform(20;30)

RiskExpon(A1+A2)

RiskTriang(A3/2,01;A4;A5)

Ces fonctions de « distribution » se configuent dans les cellules et les formules d'une feuille de calcul comme n'importe qu'elle autre fonction Excel.

Recours à la simulation pour gérer l'incertitude

RISKOptimizer recourt à la simulation, parfois appelée simulation Monte Carlo, pour effectuer une analyse de risque sur chaque solution possible généraee en cours d'optimisation. En ce sens, la simulation désigne la méthode par laquelle la distribution des issues possibles résultat de l'execution, par l'ordinateur, de calculs repétés de la feuille de calcul, sur la base, à chaque fois, d'un ensemble de valeurs différentes, sélectionnées au hasard dans les distributions de probabilités introduites dans les valeurs et formules des cellules. L'ordinateuressaie en somme toutes les combinaisons valables des variables en entrée pour simuler toutes les issues possibles, comme si on analysait tout à la fois des centaines ou même des milliers de scenarios hypothétiques!

À chaque iteration de la simulation, les fonctions de distribution de probabilités introduites dans le modele sont échantillonnées et une nouvelle valeur est générae pour la cellule cible. En fin de simulation, le résultat de la solution itérative représenté la statistique à minimiser ou maximiser pour la distribution de la cellule cible. Cette valeur est ensuite renvoyée à l'optimiseur et aux algorithms génétiques pour la génération deaillesures solutions encore. Pour chaque nouvelle solution itérative, une nouvelle simulation s'exécut, avec génération d'une nouvelle valeur pour la statistique cible.

Pourquoi besoin RISKOptimizer ?

En présence de nombreuses variables interactives, il peut êtretentant, pour trouver la meilleure combinaison, le meilleur ordre ou le groupement optimal de ces variables, de proceder par « supposition éclairée ». Un nombre surprenant de personnes croient que toute forme de modélisation et d'analyse au-delà de la supposition exige une programmation compliquée ou le recours à de complexes statistiques ou algètromes mathématiques. Une bonne solution optimisée peut pourtant épargner des millions d'euros, des milliers de litres de combustible rare, des mois de travail inutil, etc. Maintenant que de puissants ordinateurs et logiciels de bureau tels qu'Excel et RISKOptimizer sont à la portée de tous, la simple supposition, ou la perte de temps précieux à essayer différents scénarios, ne se justifient plus.

Plus précis et plus utile

RISKOptimizer imitates admet le recours à toutes les formules et distributions de probabilités, pour l'élaboration de modèles plus réalisistes, quel que soit le système. Avec RISKOptimizer, le « compromis » n'est pas nécessaire, car l'algorithmie可以选择 peut:gérer les complexités du monde réel. Les « mini-solveurs » conventionnels (outils statistiques et de programmation linéaire) obligent l'utilisé à supposer l'interaction entre les variables d'un problème, imposantès lors la création de modèles par trop simplistes et peu réalisistes. Ils exigent la supposition des valeurs des variables incertaines car l'optimiser est impuissant à gérer les plages de valeurs possibles des composants incertains du système. Une fois le système suffisamment simplifié pour permettre l'usage de ces solveurs, la solution produit est souvent plus abstraîte que pratique. Les problèmes représentant de nombreuses variables, fonctions non linéaires, tables de recherche, déclarations conditionnelles, interrogations de base de données ou éléments stochastiques (aléatoires) sont exclus de ces méthodes,quel que soit le degré de simplification du système.

Plus couple

Beaucoup d'algorithmes convenient à la résolution de simples problèmes linéaires et non linéaires, qu'ils seront par escalade, mini-solverer ou autres approaches mathématiques. Meme proposés sous forme de compagnons de tableau, ces outils d'optimisation universels ne gérent que l'optimisation numérique. Pour les problèmes plus vastes ou plus complexes, il est parfois possible de formuler des algorithmes personnalisés, au prix de longues opérations de recherche et développement toutefois. Dans cette éventualité même, le programme résultat doit être modifié à chaque changement de modele !

RISKOptimizer gère en revanche les problèmes numériques et est le seul programme commercial au monde apte à résoudre la plupart des problèmes combinatoires. Ces problèmes sont ceux ou les variables doivent être réorganisées (par permutation) ou combinées les ones avec les autres. Par exemple, désirir l'ordre des joueurs à la batte, pour une equipope de base-ball, est un problème de nature combinatoire, de même que les problèmes complexes de planification. Le seul et même RISKOptimizer peut résoudre tous ces types de problèmes et bien d'autres encore qu'aucun autre programme ne peut aborder. La technologie unique des algorithmes génétiques et de simulation proposée par RISKOptimizer permet d'optimiser pratiquement tous les types de modèles, aussi volumineux et complexes soient-ils.

Plus convivial

Malgré ses avantages de puissance et de souplesse manifestes, RISKOptimizer reste convivial et simple d'emploi, car il n'est pas nécessaire de comprendre les techniques complexes et les algorithmes génétiques sur lesquelles il repose. RISKOptimizer ne s'inquiète pas des menus détails du problème : il lui faut simplement un modele apte à évaluer la qualité des différents scénarios. Il suffit donc de sélectionner les cellules qui contiennent les variables et d'indiquer à RISKOptimizer l'objectif recherché. RISKOptimizer masque intelligemment la difficulté de la technologie,présenterant comme automatique l'analyse hypothétique du problème.

Beaucoup de programmes commerciaux ont été développés pour la programmation mathématique et l'élaboration de modèles, mais les tableurs sont de loin les plus appréciés et se vendent, littéralement, comme des petits pains. Leur format intuitif en lignes et colonnes les rend plus facies à configurer et à gérer que les autres propiciels spécialisés. Ils offrent également une meilleure compatibilité avec d'autres programmes, tels quetraitements de texte et bases de données, et proposent plus de formules intégrées, options de formatage, capacités graphiques et de macros que les systèmes autonomes. Compagnon de Microsoft Excel, RISKOptimizerizer donne accès à toute la gamme de fonctions et outils de développement d'Excel, pour une modélisation plus simple et plus réaliste.

Optimisation conventionnelle vs optimisation par simulation

RISKOptimizer combine la simulation et l'optimisation pour permettre l'optimisation de modèles contenant des facteurs incertains. L'optimiser utilise les résultats d'exécutions successives du modele de simulation pour guider sa recherche deaillesures solutions optimes. Les paragraphs qui suivent décrivent le contexte du travail combiné de la simulation et de l'optimisation dans RISKOptimizer.

Processus d'optimisation conventionnel

Le processus conventionnel d'optimisation d'une feuille de calcul à l'aide d'un compagnon tel que Solveur ou Evolver suit les étapes suivantes :

1) Une cellule de sortie ou « cible » à minimiser ou maximiser est identifiée.
2) Un ensemble de cellules en entrée, dites « ajustables », dont on contrôle les valeurs est identifié, et les plages de valeurs possibles de ces cellules sont décrites.
3) Un ensemble de contraintes à respecter, souvent exprimées à l'aide d'expressions telles que COÛTS<100 ou A11>=0, est définir.
4) L'optimisation s'exécute, par calculs successifs répétés sous les différentes valeurs possibles des cellules ajustables.
5)Durant ce processus :

a) Chaque recalcul produit une nouvelle « réponse » ou valeur pour la cellule cible.
b) L'optimiser utilise cette nouvelle valeur cible pour selectionner l'ensemble suivant de valeurs des cellules ajustables à essayer.
c) Un nouveau calcul s'exécute, produitant une nouvelle réponse encore dont l'optimiser se sert pour identifier un nouvel ensemble de valeurs encore pour les cellules ajustables.

L' étape 5) se repête encore et encore, tandis que l'optimiser se rapproche de la solution optimale, soit l'ensemble de valeurs de

cellules ajustables qui minimise ou maximise la valeur de la cellule cible.

Processus d'optimisation par simulation

L'optimisation par simulation sous RISKOptimizer suit essentiellement les étapes du processus classique décrit ici, si ce n'est qu'elle 1) permet l'introduction de l'incertitude dans la feuille de calcul et 2) recourt à la simulation,只不过 qu'au simple recalcul de la feuille pour produit la nouvelle « réponse » de cellule cible renvoyée à l'optimiser pour la sélection d'un nouvel ensemble de valeurs de cellules ajustables.

Le nouveau processus d'optimisation par simulation sous RISKOptimizer est décrit ci-dessous. Les différences par rapport au processus conventionnel sont imprimées en caractères gras.

1) Des fonctions de distribution de probabilités décrivent la plage de valeurs possibles des éléments incertains du modele.

2) Une cellule de sortie, « cible » est identifiée et la statistique de simulation (moyenne, écart type, etc.) de la cellule à minimiser ou maximiser est sélectionnée.

3) Un ensemble de cellules en entrée, dites « ajustables », dont on contrôle les valeurs est identifié, et les plages de valeurs possibles de ces cellules sont décrites.

4) Un ensemble de contraintes à respecter, souvent exprimées à l'aide d'expressions telles que COUTS<100 ou A11>=0, est définie. D'autres contraintes, basées sur les statistiques de simulation (95e centile de A11>1000, par exemple), peuvent aussi être définies.

5) L'optimisation s'exécute par simulations successives, sous différentes valeurs possibles des cellules ajustables à chaque simulation. Durant ce processus :

a) Chaque simulation produit une nouvelle distribution des valeurs possibles de la cellule cible. La statistique à minimiser ou maximiser se calcule au départ de cette distribution.
b) L'optimiseur utilise cette nouvelle statistique de la valeur cible pour sélectionner l'ensemble suivant de valeurs de cellules ajustables à essayer.
c) Une autre simulation s'effectue, produitant une nouvelle statistique encore dont l'optimiser se sert pour identifier un nouvel ensemble de valeurs pour les cellules ajustables.

L' étape 5) se repète encore et encore, tandis que l' optimiser se rapproche d'une solution optimale, soit l'ensemble de valeurs de cellules ajustables qui minimise ou maximise la statistique des résultats de simulation de la cellule cible.

Étapes individuelles de l'optimisation sous RISKOptimizerizer

Les étapes individuelles du processus d'optimisation par simulation de RISKOptimizer sont décrites ci-dessous.

Entrée des distributions de probabilités

RISKOptimizer fait appel aux distributions de probabilités pour déscrie l'incertitude présente dans les composants d'un modele. Par exemple, la fonction RiskUniform(10;20), dans une cellule de feuille de calcul, spécifique que les valeurs de la cellule seront générées par une distribution uniforme à valeur minimum de 10 et valeur maximum de 20. Cette plage de valeurs remplace la simple valeur « fixe » requise par Excel. L'optimisation classique n'admet pas l'introduction d'incertitude dans un modele, de sorte que les distributions de probabilités n'y figurent pas.

Sous RISKOptimizer, une simulation du modele s'exécute pour chaque combinaison possible de valeurs en entrée générées par l'optimiseur. RISKOptimizer utilise les fonctions de distribution lors de ces simulations pour échantillonner les ensembles de valeurs possibles. Chaque itération d'une simulation utilise un nouvel ensemble de valeurs échantillonnées dans chaque fonction de distribution de la feuille de calcul. Ces valeurs servent ensuite à recalculer la feuille de calcul et à générer une nouvelle valeur pour la cellule cible.

À l'image des fonctions Excel, les fonctions de distribution se composent de deux éléments : le nom de la fonction et, entre parentheses, les valeurs d'argument. Une fonction de distribution typique se présente comme suit :

RiskNormal(100;10)

Comme pour les fonctions Excel, les arguments des fonctions de distribution peuvent etre des refrences de cellule ou des expressions. Par exemple:

RiskTriang(B1;B2\*1,5;B3)

Dans ce cas, la valeur de la cellule serait spécifiée par une distribution triangulaire à valeur minimum prélevée dans la cellule B1, valeur

probable calculée sur la base de la valeur de la cellule B2 multipliee par 1,5 et valeur maximum prelevée dans la cellule B3.

Les fonctions de distribution sont aussi admises dans les formules de cellule, comme les fonctions Excel. Par exemple :

B2: 100+RiskUniform(10;20)+(1,5*RiskNormal(A1;A2))

Pour plus de détails sur l'entrée de distributions de probabilités, voir Rérérences : Fonctions de distribution dans le manuel ou l'aide @RISK.

Cellule cible et statistique

Sous RISKOptimizer comme dans l'optimisation conventionnelle, une cellule cible doit être identifiée. Cette cellule est celle dont la valeur doit être minimisée ou maximisée, ou dont la valeur doit se rapprocher autant que possible d'une valeur prédéfinie. Il s'agit généralement, mais pas nécessairement, du « résultat » du modele (le bénéfice, le total général du modele, etc.). La cellule doit contirnir la formule qui renverra différentes valeurs suivant la variation des valeurs des cellules ajustables.

RISKOptimizer minimise ou maximise non pas la valeur réelle de la cellule cible, mais une « statistique » associée aux résultats de simulation de la cellule cible. Lors de l'optimisation, RISKOptimizer exécute des simulations successives avec, pour chacune, un ensemble différent de valeurs de cellules ajustables. Chaque simulation produit une distribution des issues possibles pour la cellule cible.

L'optimisation recherche, par exemple, la combinaison de valeurs de cellules ajustables qui maximise la moyenne de la distribution de la cellule cible, ou qui minimise l'écart type.

RISKOptimizer élargit les options de minimisation ou de maximisation (moyenne, écart type, minimum, etc.) car, pour chaque solution essayée par l'optimiser, la simulation correspondante ne produit pas simplement une seule réponse. Elle générale une distribution complète des issues possibles de la cellule cible, avec une valeur minimum, maximum, moyenne, d'écart type, etc.

L'optimisation conventionnelle se limite à produit une nouvelle valeur de cellule cible pour chaque solution essayée, et cette valeur devient la seule selection possible pour la minimisation ou la maximisation.

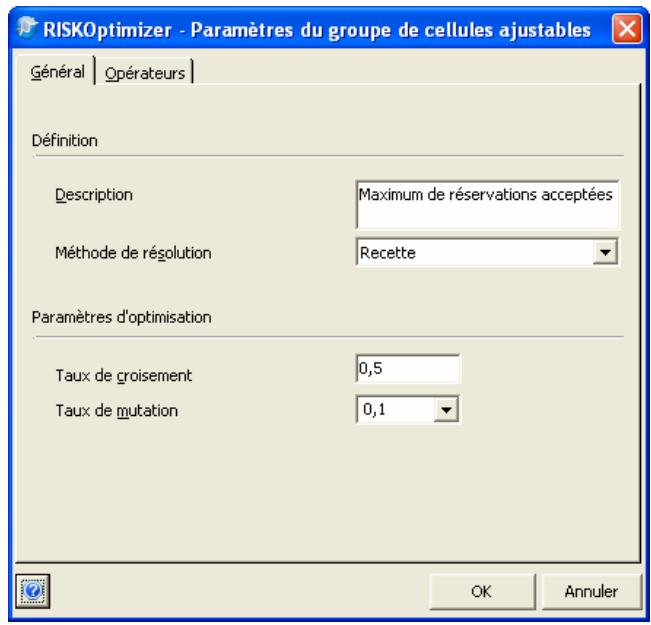

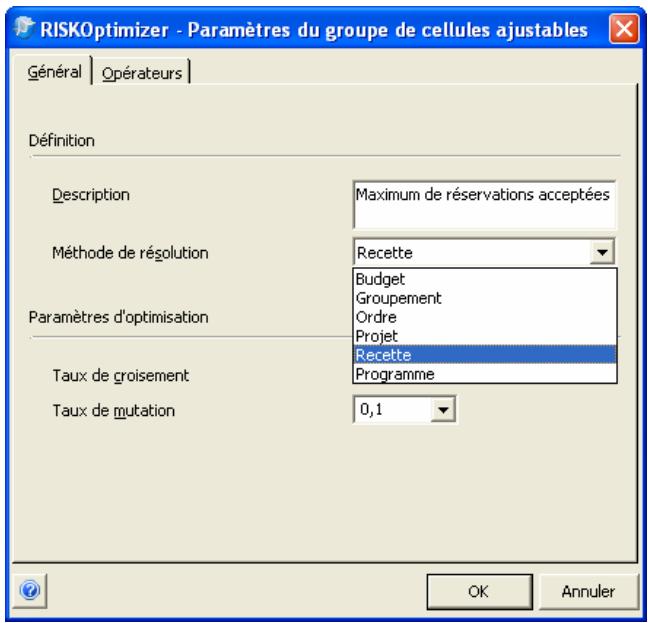

Cellules ajustables

Les cellules ajustables se définissent de la même manière dans l'optimisation classique ou de RISKOptimizerizer. Pour chaque cellule dont la valeur peut varier lors de l'optimisation, on entre une valeur minimum possible et une valeur maximum possible.

Comme l'optimiser de RISKOptimizer repose sur Evolver, les mêmes options sont possibles pour l'entrée des cellules ajustables : taux de mutation, méthode de résolution et opérateurs génétiques. Pour plus de détails sur la définition des cellules ajustables, voir le chapitre 5 : Guide de ↔ RISKOptimizer, sous le titre « Plages de cellules ajustables »

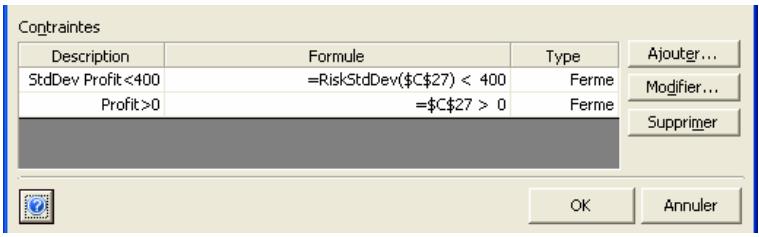

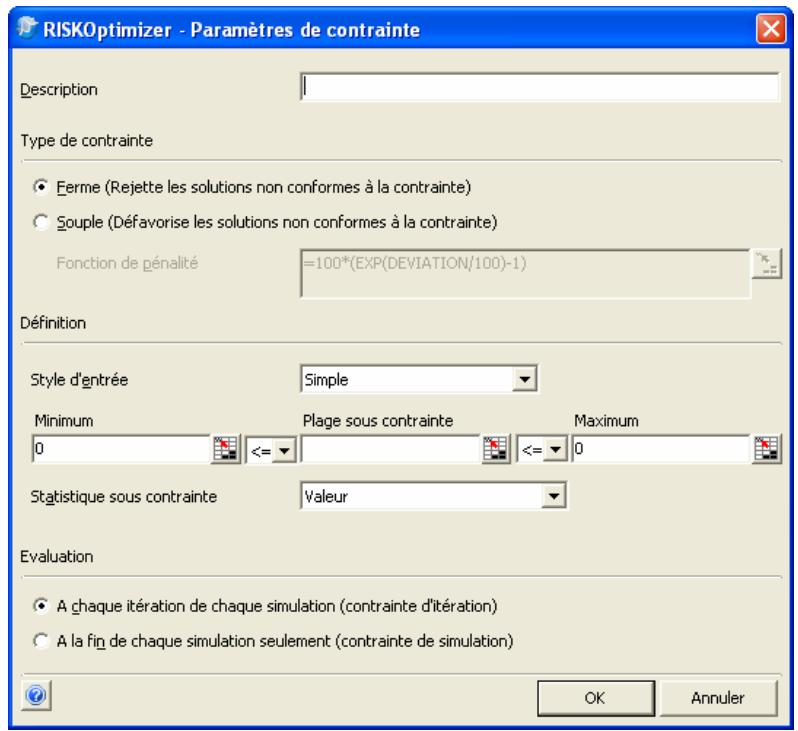

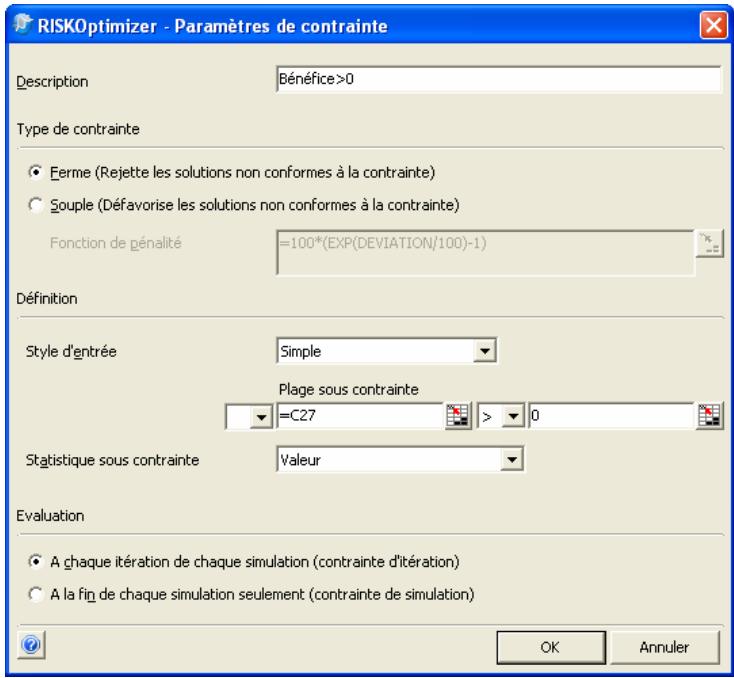

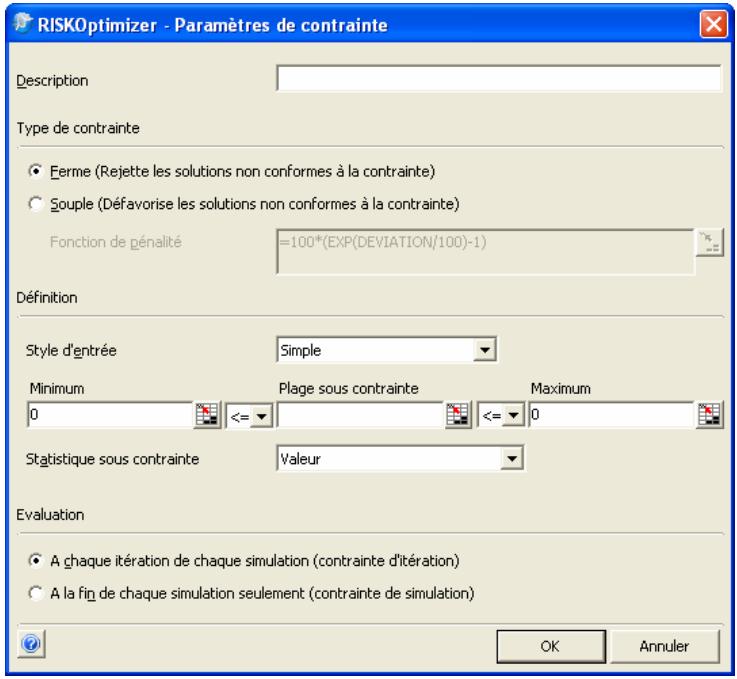

Contraintes

À l'image de l'optimisation classique, RISKOptimizer gère les contraintes fermes, dont le respect est obligatoire. Les optimiseurs classiques testent ces contraintes pour chaque solution. Si les contraintes ne sont pas satisfaites, la solution est rejetée.

Sous RISKOptimizer, une simulation complète s'execute pour chaque solution itérative. Chaque simulation compte un certain nombre d'iterations, ou de recalculs individuels du tableau sur base de nouveaux échantillons issus des distributions de probabilités du modele. Une contrainte ferme peut être testée :

à chaque iteration de chaque simulation (contrainte d'iteration). Si une iteration produit des valeurs contraires à la contrainte ferme, la simulation s'arrête (et la solution iterative est rejetée) et la recherche de solution itérative suivante, avec simulation correspondante, commence.
en fin de simulation (contrainte de simulation). Ce type de contrainte se spécifie en tant que statistique de simulation pour une cellule de tableau : Moyenne de A11 > 1000 , par exemple. Dans ce cas, la contrainte est évaluée en fin de simulation. Une contrainte de simulation, par opposition à une contrainte d'iteration, ne cause jamais l'arrêt de la simulation avant son exécution complète.

RISKOptimizer reconnait par ailleurs une seconde forme de contraintes, appelées « contraintes couples ». Les pénalités qui résultat des contraintes couples se calculent en fin de simulation. La pénalité calculée s'ajoute à la statistique cible minimisée ou maximisée (ou s'y soustrait).

Pour plus de détails sur la définition des contraintes, voir le chapitre 5: Guide de ↔ RISKOptimizer, sous le titre « Contraintes »

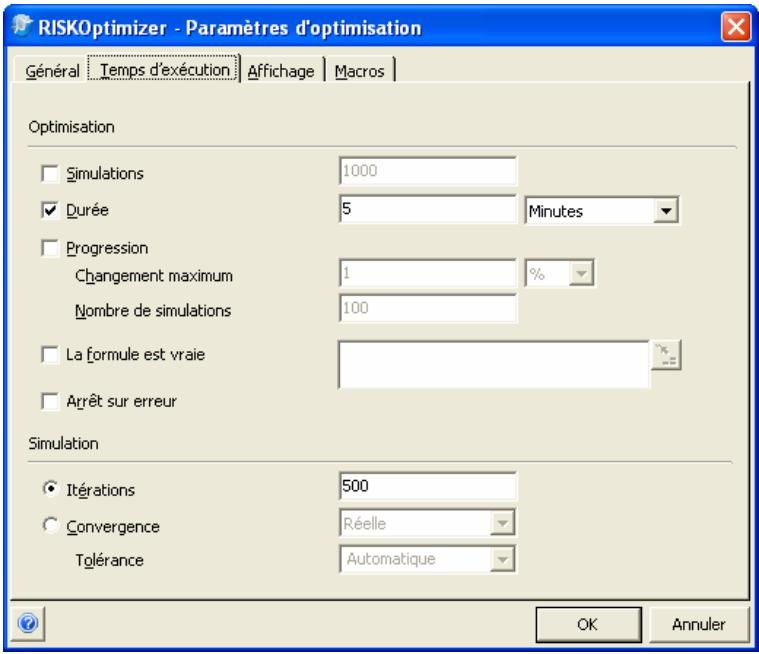

Options d'optimisation et de simulation

Sous RISKOptimizer, comme dans l'optimisation classique, plusieurs options sont admises pour gérer la durée de l'opération.
RISKOptimizer propose en outre des options de configuration de la durée de chaque simulation pour chaque solution iterative.

RISKOptimizer recherche deaillesures solutions et exécutéses simulations jusqu'à satisfaction des options d'arrêt d'optimisation sélectionnées, qu'il s'agisse du nombre de minutes spécifique, de la génération d'un nombre spécifique de solutions itératives ou de l'accès à une statistique de simulation optimale de cellule cibleinchangée sur une nombre donné d'essais.

La durée de simulation de chaque solution itérative peut aussi être spécifiée, sous forme de nombre d'iterations donné ou selon la détermination automatique de RISKOptimizer. Sous cette dernière option, la simulation s'arrête lorsque les distributions généraies pour 1) la cellule cible de l'optimisation et 2) les cellules référencées dans les contraintes de simulation sont stables et que les statistiques visées convergent.

Exécution de l'optimisation

RISKOptimizeré exécuté l'optimisation par simulations successives de la feuille de calcul, sous différentes valeurs possibles des cellules ajustables à chaque simulation. Durant ce processus :

1) L'optimiser génére un ensemble de valeurs pour les cellules ajustables.
2) La feuille de calcul se simule en fonction des valeurs de cellules ajustables générées par l'optimiseur. À chaque iteration de la simulation, toutes les fonctions de distribution de la feuille de calcul sont échantillonnées et la feuille se recalcule pour produit une nouvelle valeur pour la cellule cible. Si une contrainte d'iteration n'est pas satisfaite à l'issue d'un recalcul d'iteration, la simulation s'arrête et l'optimiseur générale la simulation d'une nouvelle solution itérative.
3) Chaque simulation produit une nouvelle distribution des valeurs possibles de la cellule cible. La statistique à minimiser ou maximiser se calcule d'après cette distribution. Si une contrainte de simulation n'est pas satisfaite, la solution iterative et les résultats de la simulation sont rejetsés et l'optimiseur générale la simulation d'une nouvelle solution它是。

4) L'optimiseur utilise la nouvelle statistique de la valeur cible calculée lors de la simulation pour selectionner l'ensemble suivant de valeurs de cellules ajustables à essayer.
5) Une autre simulation s'effectue, produitant une nouvelle statistique encore dont l'optimiseur se sert pour identifier un nouvel ensemble de valeurs pour les cellules ajustables.

Le processus se repête encore et encore, tandis que l'optimiser se rapproche de la solution optimale, soit l'ensemble de valeurs de cellules ajustables qui minimise ou maximise la statistique de la cellule cible.

Chapitre 3 : RISKOptimizer : Pas à pas

Introduction 38

Visite guidée 40

Demarrer RISKOptimizer 40
La barre d'outils RISKOptimizer. 40
Ouverture d'un modele type 40

Décrire l'incertitude dans le modele 42
La boite de dialogue RISKOptimizer - Modèle 44
Selectionner la statistique de la cellule cible 45

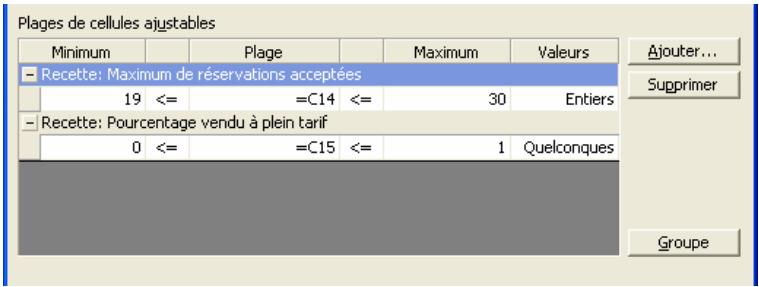

Ajouter les plages de cellules ajustables 45
Plage Min-Max de cellules ajustables. 45

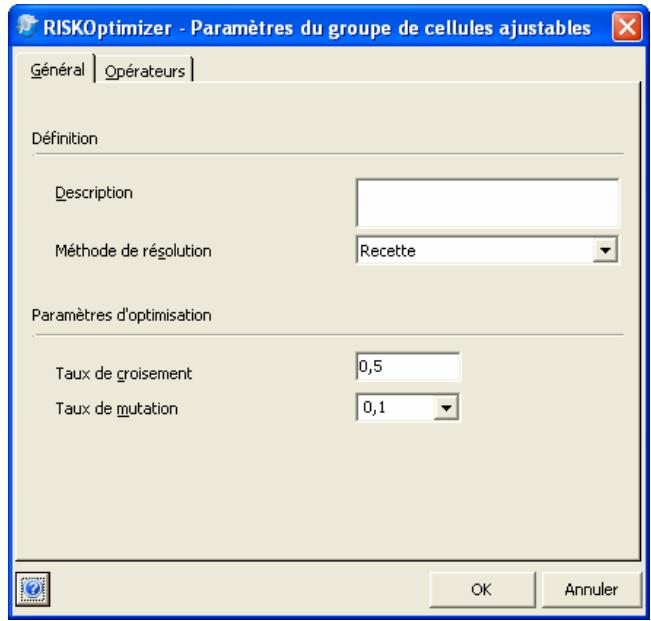

Méthode de résolution 47
Contraintes 48
Contraintes d'iteration et de simulation. 48
Ajout de contrainte 50
Simple plaque de valeurs ou Formule. 50
Autres options RISKOptimizer 53
Conditions d'arrêt d'optimisation 53
Conditions d'arrêt de simulation. 55
Journal des données de simulation 56
Exécuter l'optimisation. 57

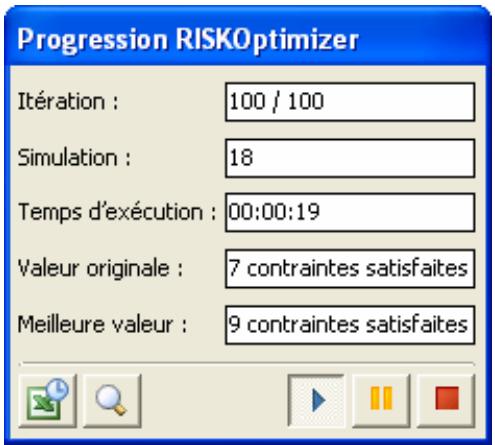

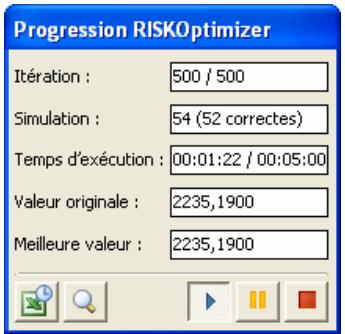

Suivi RISKOptimizer. 58

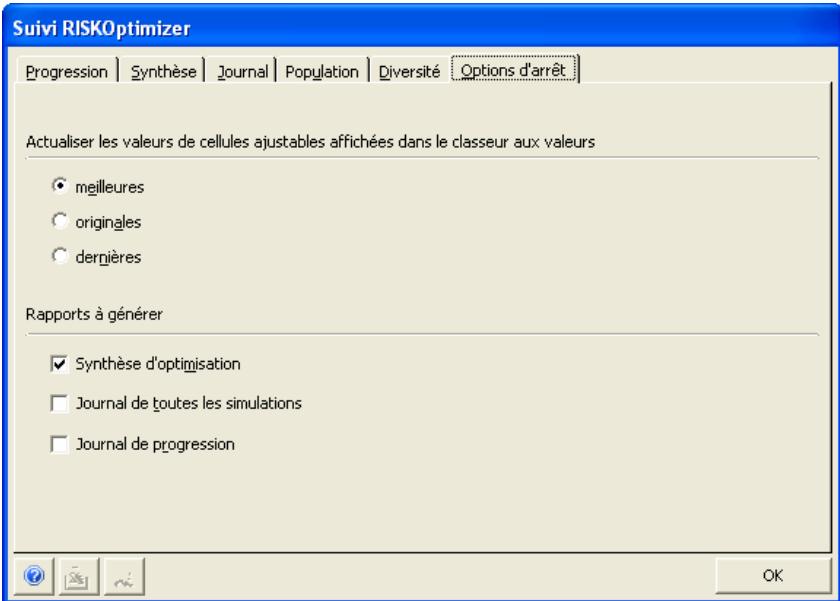

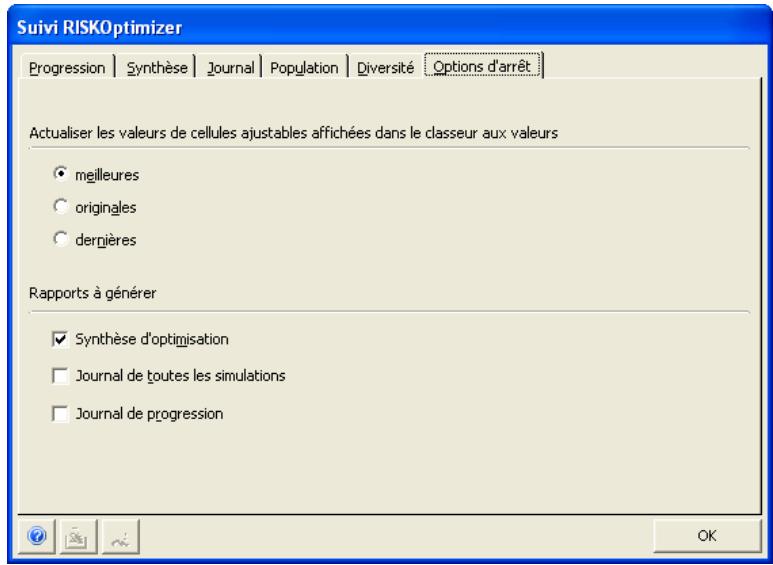

Arré de l'optimisation 59

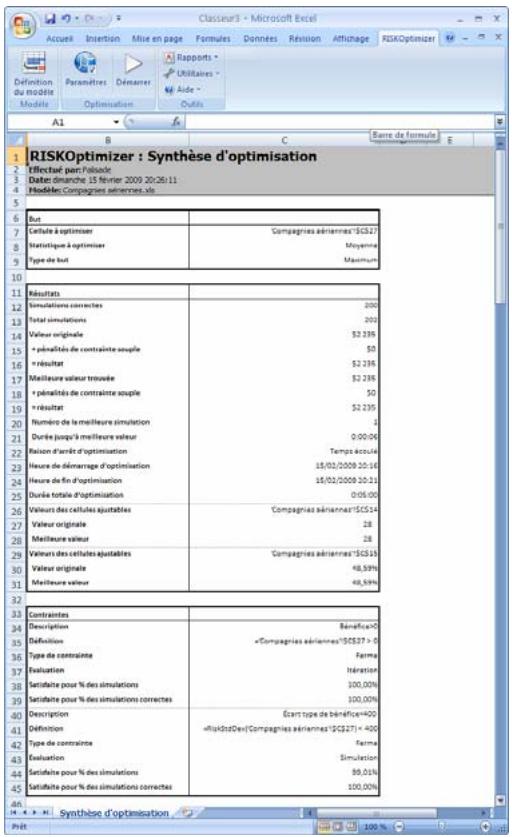

Rapport de synthèse 60

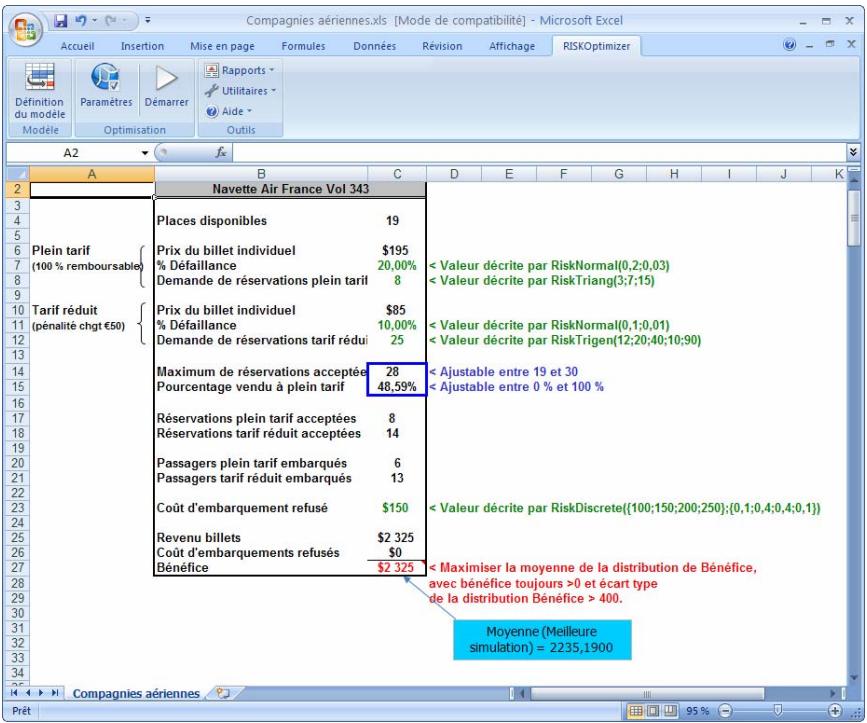

Placement des résultats dans le modele 61

Introduction

Ce chapitre suit, pas à pas, une optimisation complète sous RISKOptimizer. Si RISKOptimizer n'est pas installé sur votre disque dur, reportez-vous à la section du chapitre 1: Introduction consacre à l'installation et installez RISKOptimizer avant d'entreprenevre ce didacticiel.

Nous commencerons par ouvrir modèle de calcul prédéfini, pour définir le problème à RISKOptimizer à l'aide de distributions de probabilités et des boîtes de dialogue RISKOptimizer. Nous suivrons ensuite la progression de RISKOptimizer dans sa recherche de solutions et nous explorerons quelques-unes des nombreuses options de Suivi RISKOptimizer. Pour plus de détails sur une rubrique abordée ici, voir l'index en fin de manuel ou le chapitre 5 : Guide de référence RISKOptimizer.

REMARQUE: Les écrons illustrés ci-dessous sont extraits d'Excel 2007. Les fenêtres d'autres versions d'Excel seront peut-être légèrement différentes.

Le processus de résolution commence par l'elaboration d'un modele qui representationnement le problème. Ce modele doit pouvoir évaluer un ensemble donné de valeurs en entree (les cellules ajustables) et produit une cote numérique indicatrice de la qualite de la solution produit sous ces valeurs (évaluation ou fonction de « pertinence »). Le modele doit aussi inclure des distributions de probabilités qui décrivent la plage de valeurs possibles de ses éléments incertains. Tandis que RISKOptimizer recherche les solutions possibles, la simulation de la fonction de pertinence lui renvoie une indication de la qualité ou non de chaque supposition, permettant ainsi à l'optimiseur d'améliorer en permanence ses suppositions. Lors de la création du modele d'un problème, la fonction de pertinence revêt une extrème importance en ce RISKOptimizer n'a de cesse de maximiser (ou minimiser) les résultats de la simulation pour cette cellule.

Visite guidée

Démarrer RISKOptimizer

Pour lancer RISKOptimizer : 1) cliquez sur l'icone RISKOptimizer sur le bureau Windows ou 2) chosessez Palisade DecisionTools puis RISKOptimizer 5.5 dans la liste des programmes listedes sous le menu Demarrer de Windows. Ces deux methodes demarrent chacune Microsoft Excel et RISKOptimizer.

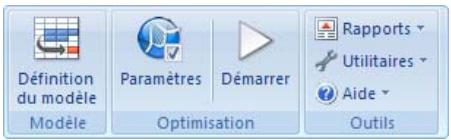

La barre d'outils RISKOptimizer

Lorsque RISKOptimizer est chargé, une nouvelle barre d'outils s'affiche dans Excel. Cette barre contient les boutons de commande de RISKOptimizer, pour la spécification des paramètres et le démarrage, la pause et l'arrêt des optimisations.

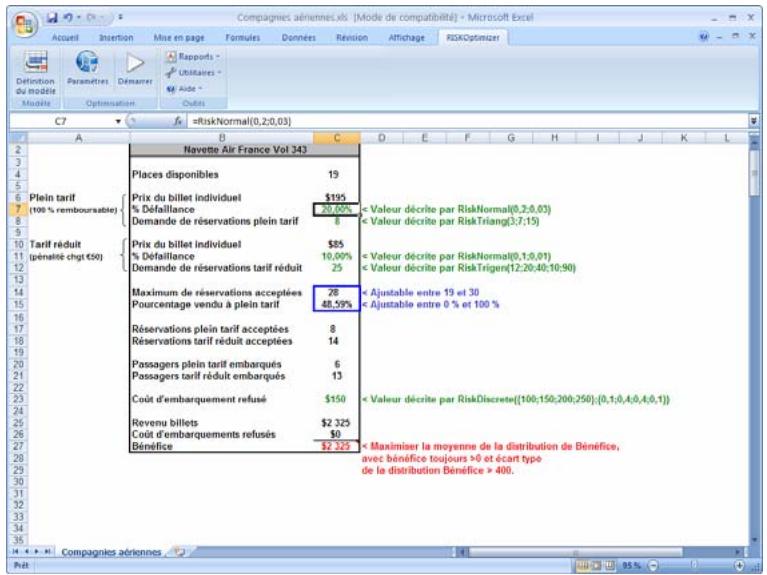

Ouverture d'un modele type

Pour passer en revue les fonctionnalités de RISKOptimizer, nous allons examiner un modele type installé lors de l'installation du programme :

1) Ouvrez la feuille de calcul CIES AERIENNES.XLS proposée dans le repertoire RISKOPTIMIZER5\EXAMPLES.

Cet exemple présente un modele de gestion de rendement identifiant le nombre optimal de places à tarif plein et tarif réduit à vendre sur un vol donné. Il identifie également le nombre optimal de réservations à accepter en plus du nombre de sièges disponibles – le problème classique de la surréservation. Le « hic», dans ce problème d'optimisation classique, est que certaines estimations du modele sont incertaines ou « stochastiques »: le nombre de passagers qui seprésenteront effectivement à l'embarquement, le nombre de réservations qui seront demandées dans chaque catégorie tarifaire et le coût de l'embarquement refusé d'un passager (un bon de voyage de 100 euros peut suffire, mais il faut parfois offrir un billet aller-retour Gratisit). De simple estimations sont généralement utilisées pour ces facteurs, pour permettre une optimisation ordinaire. Que se passer-t-il pourtant si ces estimations sont erronées? La compagnie risque d'accepter trop peu de réservations, d'avoir de nombreux sièges vides ou de surréserver à l'excess. Trop de places à tarif réduit pourraient aussi être vendues, au détriment du bénéfice réalisé. Ou bien trop de places seraient proposées à tarif plein, avec le risque d'avions à moitié replis. Avec RISKOptimizer, il est possible de résoudre ce problème d'optimisation tout en tenant compte de l'incertitude inherente au modele!

Dans notre exemple Cies aériennes, nous allons donc commencer par déscrie l'incertitude du modele à l'aide de distributions de probabilités. On configurera ensuite le problème d'optimisation dans les boites de dialogue de RISKOptimizer. RISKOptimizer s'executera ensuite pour identifier le nombre optimal de réservations à tarif plein et tarif réduit qui permettra de maximiser le bénéfice tout en maintainant le risque dans des limites acceptables.

Décrire l'incertitude dans le modele

Dans RISKOptimizer, les distributions de probabilités décrivent la plage de valeurs possibles des éléments incertains du modele. Une distribution de probabilités spécifique les valeurs minimum et maximum d'un facteur incertain et les probabilités relatives de valeurs comprises entre ces deux valeurs.

Pour l'optimisation, ces distributions se définissent à l'aide de fonctions de distribution propres à RISKOptimizer, dans les cellules et formules de la feuille de calcul tout comme les fonctions Excel standard. Par exemple, la fonction

RiskTriang(10;20;30) désignée une distribution triangulaire à valeur minimum de 10, valeur probable de 20 et valeur maximum de 30.

Notre modele Cies aériennes comporte cinq facteurs incertains décrits, chacun,par une distribution de probabilités.La première :

Demande de réservations à tarif plein (cellule C8), déscribe par la distribution de probabilités RiskTriang(3;7;15). Cette fonction spécifique que le nombre de réservations à tarif plein demandées pourrait être compris entre un minimum de 3 et un maximum de 15, avec une valeur probable de 7.

Pour entrer cette distribution de probabilités :

1) Sélectionnez la cellule C8.
2) Entre z - y la formule = ARRONDI(RiskTriang(3;7;15);0). La fonction ARRONDI d'Excel arrondit simplement l'échantillon renvoyé par la fonction RiskTriang à l'entier le plus proche. (La commande de 5,65 réservations serait en effet absurde!)

Les autres distributions du modele, telles qu'enumerées ci-dessous, figurent déjà dans le fichier CiesAériennes.XLS. Si vous désirez les examiner de plus pres, accédez à la cellule de chacune.

% Passagers défaillants - Réservations tarif plein (cellule C7). Cette distribution est désrite par la fonction RiskNormal(0,2;0,03), indiquant qu'en moyenne, 20 % des passagers disposant de réservations faites à tarif plein ne seprésentent pas à l'embarquement. Le pourcentage effectif de passagers défaillants varie aux alentours de 20 % , comme déscrit par une distribution normale à moyenne de 0,2 et écart type de 0,03.
% Passagers défaillants - Réservations tarif réduit (cellule C11). Cette distribution est désrite par la fonction RiskNormal(0,1;0,01), indiquant qu'en moyenne, 10% des passagers disposant de réservations faites à tarif réduit ne seprésentent pas à l'embarquement. Le pourcentage effectif de passagers défaillants varie aux alentours de 10% , comme déscrit par une distribution normale à moyenne de 0,1 et écart type de 0,01. Un plus grand nombre de passagers dotés de réservations à tarif réduit se présente à l'embarquement, leur billet étant sujet à une pénalité de changement de €75, alors que les billets à tarif plein sont totallement remboursables, sans pénalité de changement.
Demande de réservations à tarif réduit (cellule C12), déscribe par la distribution de probabilités RiskTrigen(12;20;40;10;90)). Cette fonction spécifique que le nombre de réservations à tarif réduit demandées est décrit par une distribution de probabilités triangulaire dont le 10^e centile a une valeur de 12, la valeur probable est 20 et le 90^e centile a une valeur de 40.
Coût d'embarquement refusé (cellule C23), décrit par la distribution de probabilités RiskDiscrete({100;150;200;250};{0,1;0,4;0,4;0,1}). Cette fonction spécifique que le coult par passager refusé à l'embarquement peut être de €100, €150, €200 ou €250. Certains passagers se portent en effet volontaires pour quitter un vol surréservé moyonnant bon de voyage de €100, alors que dans d'autres cas, une plus grande compensation est nécessaire.

Pour plus de détails sur les distributions de probabilités, voir Références : Fonctions de distribution dans le manuel ou l'aide @RISK.

Les distributions de probabilités décrivant l'incertitude ainsi définies dans le modele, il reste maintenant à configurer l'optimisation dans les boîtes de dialogue de RISKOptimizer.

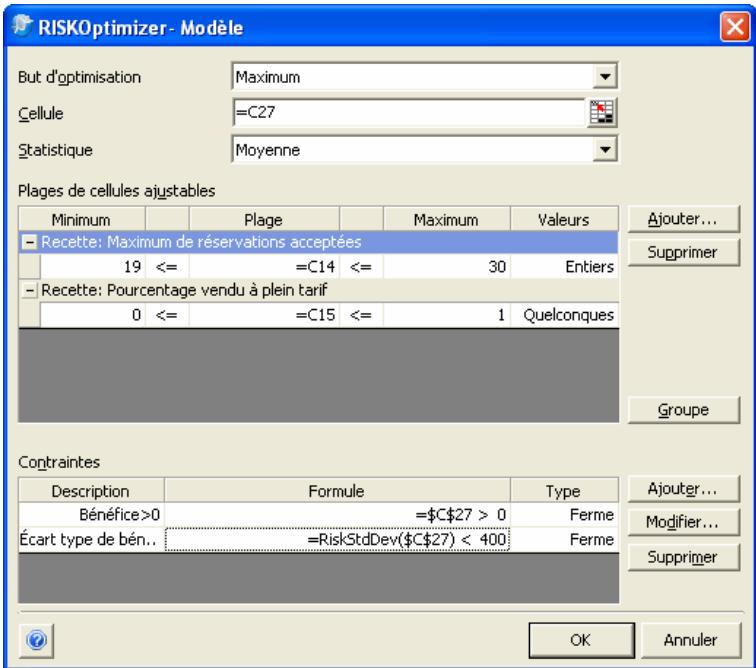

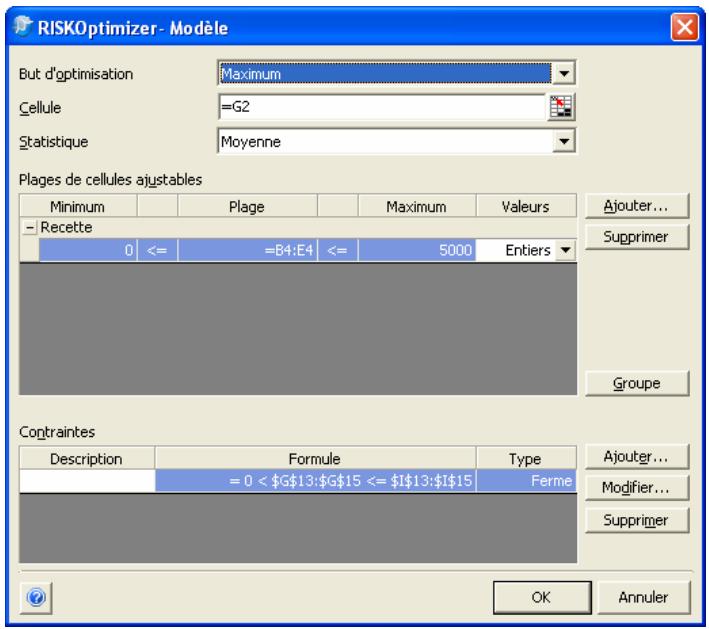

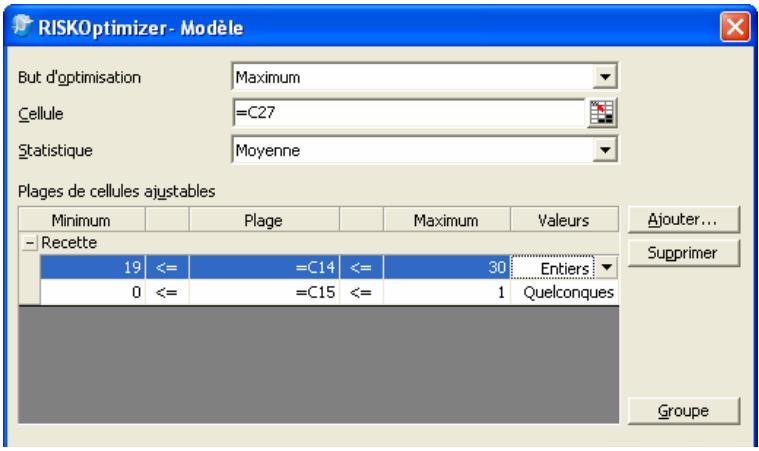

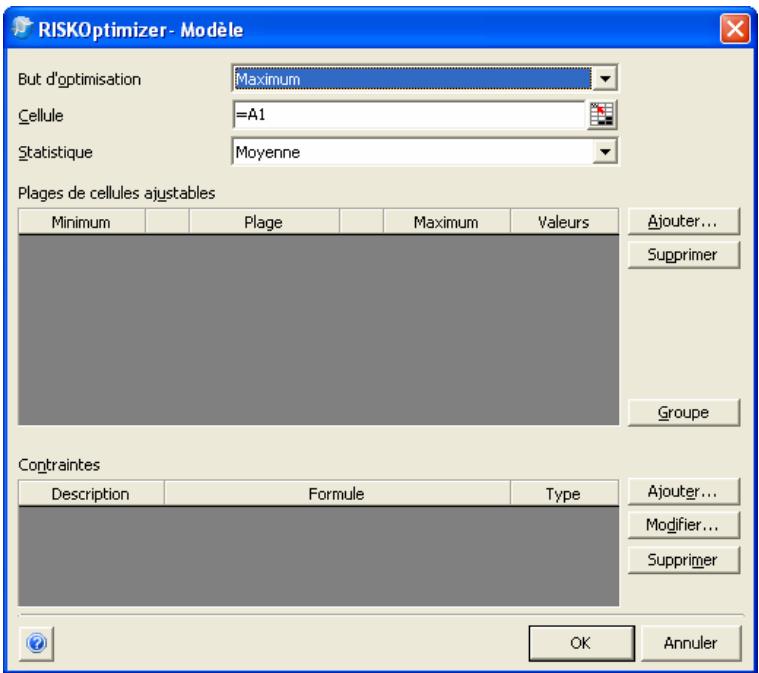

La boîte de dialogue RISKOptimizer - Modèle

Pour configurer les options RISKOptimizer de notre feuille de calcul :

1) Cliquez sur l'icone Modèle de la barre d'outils RISKOptimizer (à l'extreme gauche).

La boîte de dialogue RISKOptimizer - Modèle illustrée ci-dessous s'ouvre :

Cette boîte est donc pour permettre à l'utilisateur de déscrie le problème de manière simple et directe. Nous cherchons, dans notre exemple, à déterminer le nombre de réservations à tarif plein et à tarif réduit qu'il convient d'accepter pour maximiser le bénéfice total global.

Sélectionner la statistique de la cellule cible

La cellule C27, Bénéfice, du modele CiesAériennes.XLS est la « cellule cible »: celle dont la statistique de simulation doit être minimisée ou maximisée, ou doit se rapprocher autant que possible d'une valeur prédéfinie. Pour définir la statistique de simulation de la cellule cible :

1) Pour « But d'optimisation», désisissez l'options « Maximum »
2) Entre la cellule cible, C27, dans le champ « Cellule »
3) Choisissez « Moyenne » dans la liste déroulante « Statistique » pour sélectionner la moyenne comme statistique de simulation à maximiser.

Les références de cellule peuvent être entrées dans les champes des boîtes de dialogue RISKOptimizer de deux manières : 1) Cliquez dans le champ et tapez-y directement la référence de la cellule, ou 2) curseur dans le champ sélectionné, cliquez sur l'icone d'entrée de référence pour selectionner la ou les cellules voulues directement dans la feuille de calcul à l'aide de la souris.

Ajouter les plages de cellules ajustables

L' étape suivante consiste à spécifier l'emplacement des cellules qui contiennent les valeurs que RISKOptimizer peut faire varier, ou « ajuster », dans sa recherche de solutions. Ces variables s'ajoutent et se modifiient, un bloc à la fois, dans la boîte de dialogue Cellules ajustables. Le nombre de cellules admis dépend de la version RISKOptimizer utilisé.

1) Cliquez sur le bouton « Ajouter » dans le volet « Plages de cellules ajustables »
2) Sélectionnez C14 comme cellule Excel à ajouter comme cellule ajustable.

Plage Min-Max de cellules ajustables

Il convient, dans la plupart des cas, de restreindre les valeurs possibles d'une plage de cellules ajustables à une plage minimum-maximum spécifique. Il s'agit là, en jargon RISKOptimizer, d'une contrainte de « plage ». Cette plage se définit rapidement lors de la sélection de l'ensemble de cellule à ajuster. Dans l'exemple qui nous occupe, la valeur minimum possible de réservations acceptées dans cette plage est 19 et la valeur maximum, 30. Pour définir cette contrainte de plage :

1) Entre 19 dans la cellule Minimum et 30 dans la cellule Maximum.

2) Pour la cellule Valeurs, Sélectionnez Entiers dans la liste déroulante.

Entrez maintenant une deuxième cellule à ajuster :

1) Cliquez sur Ajouter.
2) Sélectionnez la cellule C15.
3) Entrez 0 comme Minimum et 1 comme Maximum.

Il s'agit là de notre dernière cellule ajustable, C15, représentant le pourcentage du total de réservations qui sera affecté aux places à tarif plein.

Si le problème comportait d'autres variables encore, on continuerait ainsi à ajouter des cellules ajustables. RISKOptimizer admet un nombre illimité de groupes de cellules ajustables. Il suffit, pour chacun, de cliquer sur le bouton « Ajouter »

Si vous decidez plus tard de vérifier les cellules ajustables ou d'en changer les paramètres, il suffit de modifier la plage min-max dans ce

Méthode déresolution

tableau. Le bouton « Supprimer » permet aussi de supprimer un ensemble de cellules sélectionné.

La méthode de résolution à utiliser peut être spécifiée lors de la définition des cellules ajustables. Diferentes méthodes de résolution gèrent différents types de cellules ajustables. Les méthodes se définissant pour un Groupe de cellules ajustables et se modifiient en cliquant sur le bouton « Groupe » pour afficher la boîte de dialogue Paramétres de groupe de cellules ajustables. La méthode par défaut « recette » convient généralement. Cette méthode permet le changement de valeur de chaque cellule indépendamment des autres. Cette méthode est sélectionnée par défaut. Il est donc inutil de la changer ici.

Les méthodes de résolutions « recette » et « ordre » sont les plus courantes et peuvent être utilisées ensemble pour la résolution de problèmes combinatoires compliqués. Plus spécifiquement la méthode « recette »Traitsque variable comme s'il s'agissait d'un ingrédient d'une recette, essayant de trouver la «(Meilleure combinaison » en changeant indépendamment la valeur de chaque variable. En revanche, la méthode « ordre » permute les valeurs des variables, réorganisant les valeurs originales à la recherche du « meilleur ordre »

Contraintes

RISKOptimizer admet les contraintes, qui définissent les conditions à replir pour qu'une solution soit valable. Dans notre exemple, deux autres contraintes doivent être satisfaites pour assurer la validité d'un ensemble possible de valeurs de nombre maximum de réservations acceptées et de % de places à tarif plein. Ces contraintes sont complémentaires à celles de plage définies plus haut pour les cellules ajustables. Elles se définissent comme suit :

Le bénéfice doit toujours être >0
L'ecart type des résultats de simulation du bénéfice doit être < 400 .

À chaque génération de solution possible au modele, RISKOptimizeré exécute une simulation de cette solution. Chaque simulation implique des centaines ou même des milliers d'iterations ou de recalculs de la feuille de calcul. À chaque iteration, une valeur est échantillonnée dans chaque distribution de probabilités introduite dans le modele, le modele est recalculé en fonction des valeurs échantillonnées et une nouvelle valeur est générée pour la cellule cible. La simulation d'une solution itérative produit une distribution de probabilités pour la cellule cible en fonction des valeurs cibles calculées à chaque iteration.

Contraintes d'iteration et de simulation

RISKOptimizer vérifie les contraintes

après chaque iteration de simulation (pour une contrainte dite « d'iteration ») OU
en fin de simulation (pour une contrainte « de simulation »)

Dans notre modele de compagne aérienne, « Le bénéfice doit toujours être >0 » est une contrainte d'iteration et « L'écart type des résultats de simulation du bénéfice doit être < 400 », une contrainte de simulation. Autrement dit, RISKOptimizerizer vérifie après chaque iteration d'une simulation si le bénéfice est supérieur à 0. S'il ne l'est pas, la solution itérative est rejetée. Si une simulation s'exécute avec succès (avec un bénéfice >0 pour toutes les iterations), l'écart type de la distribution de probabilités du bénéfice est vérifiée pour assurer qu'il est inférieur à 400, sous peine de rejet, aussi, de la solution itérative.

Les contraintes s'affichent au bas du volet Contraintes de la boîte de dialogue RISKOptimizer - Modèle. RISKOptimizer admet deux types de contraintes :

Ferme. Les contraintes fermes sont les conditions qui doivent etre satisfaites pour qu'une solution soit valable. Par exemple, une contrainte d'iteration ferme pourrait etre exprimée sous la forme C10 < = A4, et si une solution generait une valeur C10 supérieure a. celle de la cellule A4, la solution serait rejetee.

Souple. Les contraintes couples sont les conditions que l'on peut respecter autant que possible, mais pour lesquelles on est prêt à accepter le compromis en vue d'une importante amélioration de pertinence ou de résultat de cellule cible. Par exemple, une contrainte couple pourrait être exprimée sous la forme C10<100. Dans ce cas, C10 pourrait dépasser la valeur 100, mais la valeur calculée de la cellule cible serait alors diminuée conformément à la fonction de pénalité définie.

Pour ajouter une contrainte :

1) Cliquez sur le bouton Ajouter du volet Contraintes, dans la boîte de dialogue RISKOptimizer principale.

La boîte de dialogue Paramètres de contrainte s'ouvre, pour la définition des contraintes du modele.

Les formules peuvent être définies selon deux formats : Simple ou Formule. Le format Simple plage de valeurs permet la définition des contraintes selon de simples relations <,<=,> , >= ou = . Par exemple : 0<Valeur de A1<10 , où A1 s'entre dans la case Plage, 0 dans la case Min et 10 dans la case Max. Les opérateurs désirés seLECTIONnent dans les listes déroulantes. Sous une contrainte de format « Simple », on peut entraure une valeur Min, une valeur Max, ou les deux.

Le format Formule permet en revanche l'entrée, pour la contrainte, d'une formule Excel correcte, celle que A19<(1,2*E7)+E8. Pour chaque solution possible, RISKOptimizer verifie si la formule entree est VRAIE ou FAUSSE, afin de déterminer le respect ou non de la contrainte. Pour utiliser une formule booléenne de cellule de feuille de travail comme contrainte, il suffit de faire reférence à cette cellule dans le champ Formule de la boîte de dialogue Paramètres de contrainte.

Nous allons, pour notre modele Cies aériennes, specifier deux nouvelles contraintes. Commencez par configurer une contrainte ferme de style Simple pour Bénéfice Profit >0 :

1) Entrez « Bénéfice > 0 » comme description.
2) Dans la case Plage sous contrainte, entrez C27.
3) Sélectionnéz l'opérateur > à droite de Plage sous contrainte.
4) Acceptez la valeur par défaut 0 de la case Maximum.
5) À gauche de Plage sous contrainte, supprimez l'opérateur en seLECTIONnant l'options blanche dans la liste déroulante.
6) Sélectionné « À chaque iteration de chaque simulation » et cliquez sur OK. Vous avez ainsi spécifique que Bénéfice doit toujours être supérieur à 0, quel que soit le nombre de réservations acceptées.

7) Clique sur OK pour valider cette contrainte.

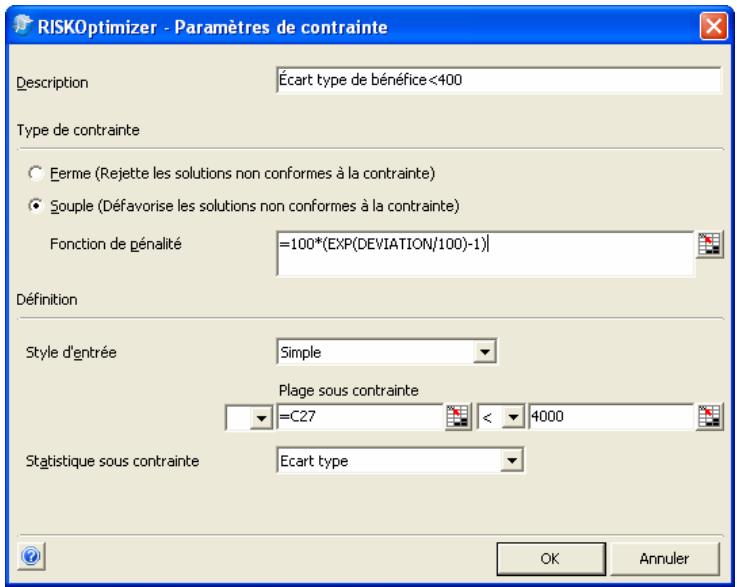

Définissons maintenant la contrainte de simulation :

1) Cliques sur Ajouter pour rouvir la boite de dialogue Paramétres de contrainte.
2) Entrez « Écart type de bénéfice <400 » dans la zone de description.
3) Dans la case Plage sous contrainte, entrez C27.
4) Sélectionnéz l'opérateur < à droite de Plage sous contrainte.
5) Entre 400 dans la case Max.
6) À gauche de Plage sous contrainte, supprimez l'opérateur en seLECTIONnant l'options blanche dans la liste déroulante.
7) Dans la liste déroulante Statistique sous contrainte, Sélectionnez « Écart type »
8) Cliquez sur OK.

La boîte de dialogue réalisante doit seprésenter comme suit :

Autres options RISKOptimizer

Les options telles qu'Actualiser l'affichage, Racine de nombres aléatoires, Arrêt d'optimisation et Arrêt de simulation permettent de gérer le fonctionnement de RISKOptimizer en cours d'optimisation. Precisons donc quelques conditions d'arrêt et paramètres d'actualisation de l'affichage.

Conditions d'arrêt d'optimisation

RISKOptimizer execute l'optimisation aussi longtemps que vous le désirez. Les conditions d'arrêt géront l'arrêt automatique de RISKOptimizer lorsque a) un certain nombre de scénarios ou d'« essais » a été examé, b) un certain temps s'est écoué, c) les n derniers scénarios n' ont produit aucune amélioration, d) la formule Excel entree est VRAIE ou e) une valeur d'erreur est calculée pour la cellule cible. Pour afficher et modifier les conditions d'arrêt :

1) Cliquez sur l'icone Paramètres d'optimisation de la barre d'outils RISKOptimizer.
2) Cliquez sur l'onglet Temps d'execution.

Dans la boîte de dialogue Paramètres d'optimisation, vous pouvez scélectionner une combinaison quelconque de conditions d'arrêt. Vous pouvez aussi désirir de n'en scélectionner aucune. Si vous scélectionnez plusieurs conditions d'arrêt, RISKOptimizer s'arrêt lorsque l'une d'entre elles est remplie. Si vous ne scélectionnez aucune condition d'arrêt, RISKOptimizer s'exécuté indéfiniment, jusqu'à ce que vous l'arrêtiez manuellement en cliquant sur le bouton Arrêt de la barre d'outils.

Simulations	Durée	Progression	La formule est vraie
Cette option définit le nombre de simulations à exécuter. RISKOptimizer exécute une simulation par ensemble complet de variables ou solution possible au problème.	RISKOptimizer s'accès au terme de la durée de temps spécifique. Cette valeur peut être une fraction (4,25).	Cette condition d'accès est la plus appréciée car elle suit l'amélioration du processus et permet à RISKOptimizer de continuer jusqu'à ce que le degré d'amélioration se réduise. Par exemple, RISKOptimizer pourrait s'accérer au bout de 100 simulations si aucune nouvelle amélioration n'est apparue par rapport au dernier scenario optimal.	RISKOptimizer s'accèt si la formule Excel entree s'avéré VRAIE dans une simulation.

1) Paramétrez une durée de 5 minutes pour laisser RISKOptimizerizer tourner pendant cinq minutes.

Conditions d'arrêt de simulation

RISKOptimizer execute a simulation complète du modele par solution itérative généree. Il est possible de limiter la durée de chaque simulation à l'aide des conditions d'arrêt de simulation. Vous pouvez fixer un nombre d'iterations par simulation ou laisser à RISKOptimizer le soin de déterminer le moment d'arrêter chaque simulation.

Itérations	Arrêt sur convergence réelle	Arrêt sur convergence projetée
Cette option vous permet de limiter chaque simulation à un nombre fixe d'iterations. RISKOptimizer exécuté le nombre d'iterations spécifique pour chaque simulation de solution itérative (sauf arrêt prématuren en cas de violation de contrainte d'iteration).	Sous cette option, la simulation s'arrête lorsque les distributions généraies pour 1) la cellule cible de l'optimisation et 2) les cellules référencées dans les contraintes de simulation sont stables et que les statistiques visées convergent. La quantité de variation admise dans une statistique « convergente » est régie par l'options Tolerance.	Sous cette option, RISKOptimizer arrêté la simulation lorsqu'il projetée que les distributions générées pour 1) la cellule cible de l'optimisation et 2) les cellules référencées dans les contraintes de simulation sont stables. RISKOptimizer projetla convergence en fonction des résultats des simulations antérieures de l'optimisation.

1) Entrez 500 dans la case Itérations pour que RISKOptimizeré exécute une simulation rapide pour chaque solution itérative.

Journal des données de simulation

RISKOptimizer peut afficher une description continue de chaqueexecution de simulation en cours d'optimisation, y compris la valeurde la statistique calculée, les statistiques de base de la distributionsimulée des valeurs de la cellule cible, les valeurs des cellulesajustables et la satisfaction ou non des contraintes. Pour afficher cejournal en cours d'optimisation :

1) Cliquez sur l'onglet Affichage et selectionnez « Tenir un journal de toutes les simulations » dans la boîte de dialogue Paramètres d'optimisation.

Exécuter l'optimisation

Il ne reste maintainant plus qu'a optimiser notre modele pour déterminer le nombre maximum de réservations, dans chaque catégorie tarifaire, qui nous permettra de maximiser notre bénéfice. Pour ce faire :

1) Cliquez sur OK pour fermer la boite de dialogue Paramètres d'optimisation.
2) Cliquez sur l'icone Demarrer l'optimisation.

Tandis que RISKOptimizerizer se met au travail, les valeurs optimales courantes de nos cellules ajustables - nombre total de réservations acceptées et % de réservations à tarif plein - s'affichent dans le tableau. La meilleure moyenne de Benefice figure en bleu, avec une flèche pointée sur la cellule cible.

Progression RISKOptimizer

Itération :

500/500

Simulation :

54 (52 correctes)

Temps d'execution :

00:01:22/00:05:00

Valeur originale:

2235,1900

Meilleure valeur :

2235,1900

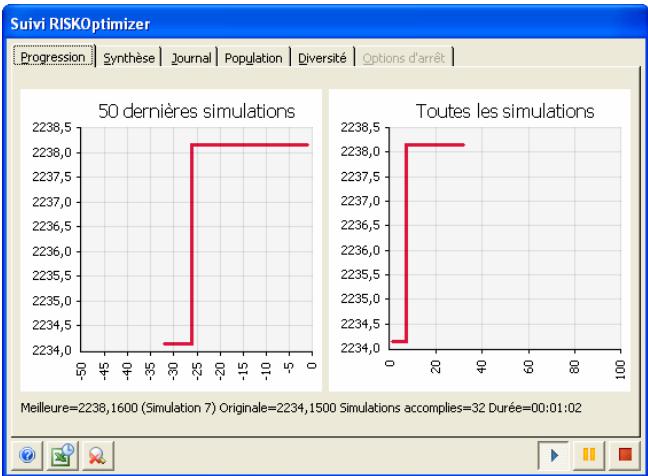

La fenêtre de progression suit l'exécution et affiche : 1) la(Meilleure solution trouvée jusqu'èse, 2) la valeur originale de la statistique de simulation sélectionnée pour la cellule cible en début d'optimisation par RISKOptimizer, 3) le nombre de simulations du modele exécutées et le nombre de celles valables (ou toutes les contraintes ont été satisfaites) et 4) le temps d'optimisation écoulé.

À tout momentpendant l'exécution, l'icone Afficher les options d'actualisationExcelpermét de visualiser chaque simulation en direct à l'écran.

Suivi RISKOptimizer

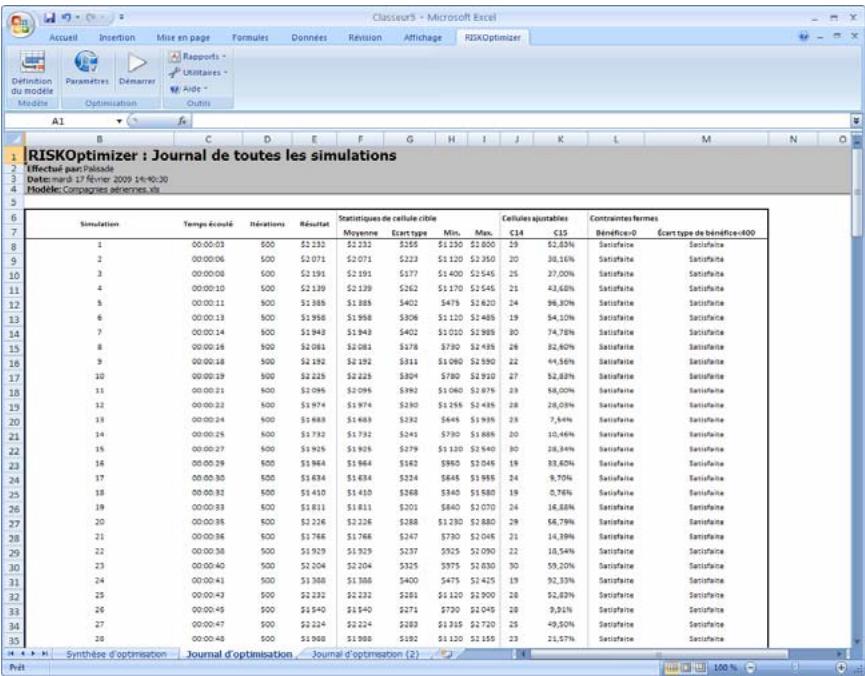

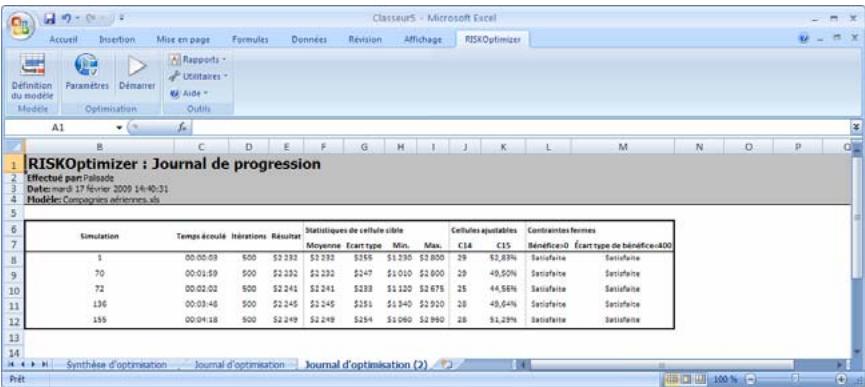

RISKOptimizer peut aussi afficher un journal courant des simulations effectuees pour chaque solution itérative. Ce journal s'affiche dans Suivi RISKOptimizer en cours d'optimisation. Le système Suivi RISKOptimizer vous permet d'explorer et de modifier de nombreux aspects de votre problème en cours d'exécution. Pour afficher le journal courant des simulations effectuees :

1) Cliquez sur l'icone Suivi (loupe) dans la fenetre de progression.
2) Cliquez sur l'onglet Journal.

Ce rapport présente les résultats de la simulation executée pour chaque solution itérative. La colonne Résultat indique, par simulation, la valeur de la statistique de la cellule cible à maximiser ou minimiser - en l'occurrence, la moyenne de Bénéfice dans C27. Les colonnes Moyenne sortie, Ec. Type sortie, Min sortie et Max sortie décrivent la distribution de probabilités de la cellule cible Bénéfice calculée à chaque simulation. Les colonnes C14 et C15 identifient les valeurs utilisées pour les cellules ajustables. Les colonnes Ec. Type Bénéfice<400 et Bénéfice>0 indiquent la satisfaction ou non des contraintes à chaque simulation.

Arrêt de l'optimisation

Au bout de cinq minutes, RISKOptimizer arrête l'optimisation. Vous pouvez aussi arrêté l'optimisation en

1) cliquant sur l'icone Arrête dans la fenêtre Suivi RISKOptimizer ou dans celle de progression.

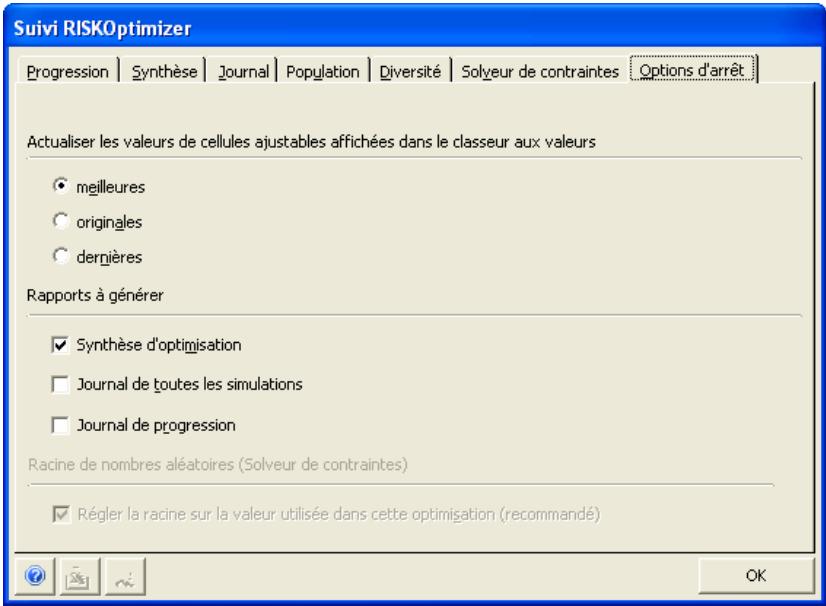

À l'arrêt du processus, RISKOptimizer affiche l'onglet Options d'arrêt. Les可以选择 suivants y sont proposés :

Ces mêmes options s'affichent automatiquement lorsqu'une condition d'arrêt quelconque de la boîte de dialogue Paramètres d'optimisation est remplie.

Rapport de synthèse

RISKOptimizer peut creer un rapport de synthese d'optimisation faisant etat des date et heures de l'execution,des parametes d'optimisationutilises,de la valeur calculée pour la cellule cible et de la valeur de chaque cellule ajustable.

Ce rapport est utile à la comparaison des résultats d'optimisations successives.

PlACEMENT des résultats dans le modele

Pour placer la nouvelle combinaison optimisée de niveaux de production de Cies aériennes à chacune des 16 tâches de la feuille de calcul :

1) Cliquez sur le bouton « Arrête »
2) Sélectionnéz l'option « Actualiser les valeurs de cellules ajustables affichées dans le classeur aux valeurs » « Meilleures »

La feuille de calcul CIES AERIENNES.XLS réapparait, garnie de toutes les nouvelles valeurs variables à l'origine de la(Meilleure solution. N'oubliez pas que la(Meilleure solution représentéla moyenne des résultats de simulation de Bénéfice, différente de la valeur indiquée pour un simple recalcul basé sur les mêlures valeurs variables. La moyen moyen figure dans la case bleue, avec la flèche pointée sur Bénéfice.

REMARQUE IMPORTANTE: Bien que notre exemple ait produit une solution présente un bénéfice total de 2236,03, votre résultat pourra être supérieur ou inférieur à cette valeur. RISKOptimizer a peut-être identifié aussi une combinaison différente de Maximum de réservations acceptées et Pourcentage vendu au tarif plein ayant produit une même cote totale. Ces différences s'expliquent par l'importante distinction qui sépare RISKOptimizer de tous les autres algorithmes de résolution de problèmes : c'est la nature aléatoire du moteur d'algorithmes génétiques de RISKOptimizer qui lui permet de résoudre une plus grande variété de problèmes et d'y trouver deaillesures solutions.

Lorsque vous enregistrez une feuille après l'exécution de RISKOptimizer (et même si vous en « rétablissez » les valeurs originales après cette exécution), tous les paramètres RISKOptimizer configurés dans les boîtes de dialogue du programme s'enregistrent avec cette feuille. À l'ouverture suivante de la feuille, tous les paramètres les plus récents de RISKOptimizer se chargeant ainsi automatiquement. Tous les autres exemples de feuilles de calcul sont déjà dotés des paramètres RISKOptimizer et sont prêts à être optimisés.

REMARQUE: Si vous désirez consulter le modele Cies aériennes déjà assortedi de tous ses paramètres d'optimisation, ouvre le fichier d'exemple RENDAERIEN.XLS.

Chapitre 4 : Applications types

Introduction 66
Allocation budgêtaire 68
Planification de capacité 70
Planificateur de classes 72
Couverture sur contrats à terme 76
Ordonnancement multigamme 78
Equilibrage de portefeuille 80
Composition de portefeuille 82
Risque de portefeuille 84
Problème de voyageur de commerce 86
Gestion du rendement 88

Introduction

Dans ce chapitre, vous trouvez différentes applications de RISKOptimizer. Ces examples ne couvent pas nécessairement toutes les fonctionnalités qui vous interèssent. Leur but serait plutôt de servir de modèles et d'éveiller de nouvelles idées. Tous les examplesprésentés illustrent la manière dont RISKOptimizer recherche ses solutions sur la base des relations existantes dans la feuille de calcul. Veillez par conséquant à ce que vos modèles représentent précisément le problème à résoudre.

Tous les exemples de feuille de calcul presentés ici se trouvent dans le repertoire RISKOPTIMIZER5, sous-répertoire « EXAMPLES »

Tous les paramètres RISKOptimizer voulus sont préseLECTIONnés dans chaque exemple : cellule cible, cellules ajustables, méthodes de résolution et contraintes. Ne manquez pas d'examiner ces paramètres dans leur boîte de dialogue avant de lancer l'optimisation. En examinant les formules et en essayant différents paramètres, vous comprendrez et maïtriserez mieux le fonctionnement de RISKOptimizer. Les modèles proposés vous permettent aussi de replacer les données d'échantillon par vos propres données « utiliser ». Si vous decide de modifier ou d'adapter ces feuilles d'exemple, enregistrez-les sous un autre nom pour conserver les versions originales pour référence.

Allocation budgêtaire

Supposons qu'un haut cadre désire identifier le mode le plus efficace de distribution de fonds entre les différents services de son entreprise pour maximiser le bénéfice. Le modele ci-dessous représenté l'entreprise et son bénéfice projeté pour l'année prochaine. Le modele estime ce bénéfice en examinant le budget annuel et en supposant, par exemple, la manière dont la publicité affecte les ventes. Les estimations de ventes incertaines incluent des distributions de probabilités reflétant les plages de valeurs possibles. Il s'agit ici d'un modele simple, mais qui illustre la configuration d'un modele et le recours à RISKOptimizer pour y identifier la sortie optimale.

Fichier de l'exemple :	budget.xls
But :	Afferter le budget annuel entre cinq services pour maximiser le bénéfice de l'an prochain.
Méthode de résolution :	budget
Problèmes similaires :	Afferter des ressources précaires (telles que main-d'oeuvre, argent, carburant, temps) à des postes susceptibles de les utiliser de différentes manières plus ou moins efficentes.

Modèle

Le fichier « budget.xls » modélise les effets du budget d'une entreprise sur ses ventes et bénéfices à partir. Les cellules C4:C8 (les variables) représentent les montants à allouer à chacun des cinq services. La cellule C10 représentée le total de ces valeurs, soit le budget annuel total de l'entreprise. Ce budget est défini par l'entreprise et est inchangable.

Les cellules F6:F10 calculent une estimation de la demande du produit de l'entreprise pour l'année prochaine, en fonction des budgets publicitaires et de marketing. Le montant de ventes réelles représenté le minimum de la demande calculée et de l'offre. L'offre dépend des fonds alloués aux services de production et d'exploitation. Les estimations incertaines du modele sont incluses dans les distributions de probabilités des calculs d'estimation des ventes dans les cellules F6 à F10.

Résolution

On maximise le bénéfice dans la cellule I16 enChoosing la méthode de résolution « budget » pour ajuster les valeurs des cellules C4:C8. On fixe les plages indépendantes de chacune des cellules ajustables du budget de chaque service pour éviter que RISKOptimizer n'essaie de valeurs négatives ou de chiffres qui ne produit pas des solutions budgétaires pertinentes (toute publicité sans production, par exemple).

La méthode de résolution « budget » opère de la même manière que « recette » en ce qu'elle recherche la bonne « combinaison » des variables choisies. La différence est que sous la méthode « budget », on ajoute la contrainte que le total de toutes les variables doit rester égal avant et après l'optimisation.

Planification de capacité

Ce modèle fait appel à RISKOptimizer pour sélectionner le niveau de capacité d'une nouvelle usine et maximier les bénéfices. Dans le modele, l'entreprise ZooCo envisage le lancement d'un nouveau medicament pour hippopotames. Un modele de simulation ordinaire génére la distribution de VAN pour la production du nouveau medicament. Il faut cependant decide der lapacité de l'usine à construire. Quel est le niveau de capacité qui maximise la VAN ajustée en fonction du risque?

Fichier de l'exemple :	capacité.xls
But :	Maximiser la moyenne de la distribution simulée pour VAN par variation de la capacité d'usine.
Méthode de résolution :	recette
Problèmes similaires :	Analyses de gestion combinant des modèles de simulation conventionnels à des variables de décision contrôleés par l'utilisateur.

Modèle

Au début de l'année courante, un million d'hippopotames sont susceptibles d'utiliser le produit, comme indiqué dans la cellule B34. Chaque hippopotame prendra le médicament (ou celui d'un concurrent), au plus, une fois par an. Selon les prévisions, la population d'hippopotames devrait s'accroître, en moyenne, de 5% par an, et on est sur, à 95% , qu'elle s'accroître chaque année de 3% à 7% ( comme modélisé à l'aide des distributions de probabilités des cellules B34 à F34). La consommation du Médicament durant la première année est incertaine, mais on imagine qu'elle sera, au pire, de 20% , le plus probablement, de 40% et, au楊s, de 70% ( comme modélisé par distribution de probabilités dans la cellule B35). Pour les années suivantes, la proportion des hippopotames qui prendront le Médicament (ou celui d'un concurrent) devrait rester la même, mais durant toute année suivant l'arrivée d'un concurrent sur le marché, l'entreprise perdra vraisemblablement 20% de sa part par concurrent. Une unité de capacité annuelle coûte €3,50 à la construction et €0,30 par an à l'exploitation (que cette capacité soit utilisée ou non pour la production du Médicament). Un niveau de capacité compris entre 100 000 et 500 000 unités peut être réalisé.

Résolution

On besoin la methode de résolution recette pour la cellule I26. On maximise la moyen simulée de B45.

Planificateur de classes

Une université doit affecter 25 classes différentes à 6 blocs temps prédéfinis. Comme le programme doit être élaboré avant l'inscription des étudiants, le nombre réel d'étudiants par classe est incertain. La durée de chaque classe est d'exactement un bloc temps. Cela permettrait ordinairement d'aborder le problème par la méthode de résolution « groupement ». La programmation des classes exige cependant la satisfaction de plusieurs contraintes. Par exemple, les cours de biologie et chimie ne doivent pas être programmés en même temps, pour que les étudiants de médecine puissant les suivre la même année. Pour satisfaître ces contraintes, on désira donc la méthode de résolution « programmation ». Cette méthode est comparable à celle de « groupement », si ce n'est que certaines tâches doivent (ou ne doivent pas) se produit avant (ou après ou pendant) d'autres.

Fichier de l'exemple :	classes.xls
But :	Afferter 25 classes à 6 périodes de temps de manière à minimiser la moyenne de la distribution simulée pour le nombre d'étudiants qui devront être exclus de certaines classes. Satisfaire aux contraintes d'agencement des classes dans le temps.
Méthode de résolution :	programme
Problèmes similaires :	Tout problème de programmation où toutes les tâches sont de même longueur et peuvent être affectées à un bloc temps discret quelconque. Tout problème de groupement aussi soumis à des contraintes quant aux groupes auxquels certains éléments peuvent être affectés.

Modèle

Le fichier « classes.xls » contient un modele de probleme de programmation type soumis à de nombreuses contraintes. La plage des valeurs possibles de chaque classe est donné par les distributions de probabilités entrées dans la plage D8:D32 libellée « Taille réelle ». Les cellules C8:C32 affectent les 25 classes aux 6 blocs temps. On ne dispose que de cinq salles de classe. L'affection de plus de cinq classes par bloc temps impliquerait l'impossibilité de réunion d'au moins une classe.

Les cellules L20:N28 définissant les contraintes. À gauche de ces contraintes figurent leurs descriptions litterales. Vous pouvez utiliser, au besoin, le code numérique ou la description litterale de la contrainte. La liste des codes de contrainte des problèmes de programmation figure en détails dans la section du chapitre 5: Guide de référence RISKOptimizer consacrée aux « Méthodes de résolution ».

Chaque programme possible est évalué en calculant a) le nombre de classes exclues et b) le nombre d'étudiants exclus pour cause de classe saturaée. Cette dernière contrainte évite la programmation simultanée de toutes les classes nombreuses. Si une ou deux classes nombreuses seulement se réunissant sur un bloc temps donné, les salles de classe plus vastes peuvent leur être réservées.

Les cellules J11:M11 font appel à la fonction BDNB pour compte le nombre de classes affectées à chaque bloc temps. La section juste audressous des cellules J12:M12 calcule le nombre de classes non affectées à une salle de classe pour le bloc temps correspondant. Toutes les classes sans salle sont totalisées dans la cellule L13.

Résolution

Si le nombre de sièges requis pour une classe donnée dépasse le nombre de sièges disponibles, les cellules J15:M15 calculent l'excess et le nombre total d'étudiants sans siège est calculé dans la cellule L16. Dans la cellule G9, ce nombre total d'étudiants sans siège est ajusté à laaille de classe moyenne et multiplié par le nombre de classes sans salle. Une cellule combine ainsi toutes les pénalités, de sorte qu'un nombre inférieur, dans cette cellule, indique toujours un meilleur programme.

On minimise la moyenne de la distribution simulée pour les pénalités dans G9 par variation des cellules C8:C32. On désit la méthode de résolution « programme ». Lorsque cette méthode est sélectionnée, ses options s'affichent dans le volet « options » inférieur de la boîte de dialogue. On fixe le nombre de blocs temps à 6 et les cellules sous contrainte à L20:N28.

Couverture sur contrats à terme

Nous sommes le 8 juin 2000. L'entreprises GlassCo doit acheter 500 000 litres de mazout le 8 novembre 2000. Le cours au comptant actuel est de $0,42 le litre. Le cours du carburant est censé suivre une variable aléatoire normale logarithmique à moyenne = 0,08 et écarts type = 0,30. Le taux sans risque est de 6%. On couvre le risque par un achat de contrats de carburant à terme expirant le 8 décembre 2000. Combien de contrats à terme faut-il acheter ?

Fichier de l'exemple :	mazout.xls
But :	Déterminer le nombre de contrats à terme aptes à protégger contre les fluctuations de cours d'un achat futuror.
Méthode de résolution :	recette
Problèmes similaires :	Modèles de minimisation du risque où l'objet est de minimiser l'écart type de la cible.

Modèle

Le modelechercheaassureruncoutd'achat,danscinqmois,de 210000litresdemazouta un prixaussiprévisibleque possible moyennantl'achatdecontratsa terme pour seprotégencercontreles fluctuationsdes cours.Lesfacteursincertainsdu modele sontle prix comptant futur du mazout (cellule B13) et celui des contrats a terme futurs(celluleB15).

Résolution

On commence parCHOISIR une cellule ajustable. Pour ce modèle, on ajustera la cellule B12 - Nbre de contrats a terme « long » ou achetés - pour minimiser l'écart type du coût total dans la cellule B23. Le nombre de contrats achetés peut être compris entre un minimum de 0 et un maximum de 600 000.

Ordonnancement multigamme

Un atelier de travail des métaux doit couver le meilleur moyen de planifier un ensemble de projets à répartir par étapes réalisables sur différentes machines. Chaque projet compte cinq tâches, dont la réalisation doit s'effectuer dans un certain ordre. Chaque tâche doit être complie sur une machine particulière, mais sa durée d'exécution est incertaine. Il y a cinq projets et cinq machines.

Le bouton Programme, en haut de la feuille de calcul, retrace le graphique à barres pour indiquer le moment d'exécution prévu de chaque tâche.

Fichier de l'exemple :	atelier de travail.xls
But :	Afferter les éléments d'un projet (tâches) à des machines de manière à minimiser la durée totale de tous les projets.
Méthode de résolution :	ordre
Problèmes similaires :	Problèmes de planification ou gestion de projet

Modèle

La durée incertaine de chaque tâche est désrite par les distributions de probabilités des cellules E11 à E35. La cellule D5 calcule le temps écoulé entre le début de la première tâche planifiée et la fin de la dernière tâche planifiée. Ce temps total est l'objet à minimiser. Les cellules G11:G35 contiennent les variables (les tâches) à organiser de différentes manières pour déterminer l'ordre optimal. Les équations calculent le moment auquel chaque tâche peut être executée sur la machine nécessaire à sa réalisation.

Résolution

On selectionne l'ensemble de cellules ajustables G11:G35 et on désit la méthode de résolution ordre. On minimise la moyenne des résultats de simulation de la cellule D5.

Équilibrage de portefeuille

Un courtier a une liste de 80 titres de différents types dont la valeur future sera différente et incertaine. Le courtier peut grouper ces titres en cinq ensembles (portefeuilles) dont les valeurs totales respectives seront aussi proches que possible dans un an.

Il s'agit ici d'un exemple relevant d'une classe générale de problèmes dits d'emballage optimal. Le chargement des cales d'un cargo de manière à répartir uniformément de poids en est un autre exemple. S'il y a des millions de petits éléments à « emballer » dans quelques groupes seulement (des grains de blé dans les cales d'un navire, par exemple), une distribution plus ou moins égale peut être estimée sans grande différence de poids. En revanche, plusieurs douzaines de paquets de poids et/ou tailles différents peuvent être disposés de différentes manières, et un emballage efficace peut améliorer l'équilibre qu'on atteindre manuellement.

Fichier de l'exemple :	équilibrage de portefeuille.xls
But :	Répartir une liste de titres en cinq portefeuilles différents dont les valeurs futurs seront aussi proches que possible les ones des autres.
Méthode de résolution :	groupement
Problèmes similaires :	Formation d'équipes dotées de talents collectifs plus ou moins équivalents. Chargement de conteneurs dans les cales d'un bateau pour répartirUniformément la charge.

Modèle

Le fichier « équilport.xls » modélise une tâche de groupement typique. La colonne A contient les numérios d'identification de titres spécifique, et la colonne B identifie la classe de chaque titre (la feuille de calcul TITRES documente chaque classe de titres). Les colonnes C, D et E indiquent la valeur courante en dollars de chaque titre et la moyenne et l'écart type du rapport de l'année suivante (en fonction de la classe du titre). La colonne F calcule la valeur du titre dans un an selon un taux de rendement échantillonné dans une distribution de probabilités utilisant la moyenne et l'écart type indiqués. La colonne G affecte chaque titre à l'un des cinq portefeuilles. Lors de la configuration d'une type de problème à groupement ou emballage optimal avec selection de la méthode de résolution groupement, on veillera, avant de démarrer RISKOptimizer, à ce que chaque groupe (1-5) soit représenté au moins une fois dans le scenario.

Les cellules J6:J10 utilisent les formules « BDSOMME() » pour calculer la valeur totale de chaque des cinq portefeuilles. Ainsi, par exemple, la cellule J6 calcule la BDSOMME de toutes les valeurs de la colonne F affectées au groupe 5 (dans la colonne G).

La cellule J12 calcule l'écart type des valeurs de portefeuille totales au moyen de la fonction « ECARTYPE() ». On obtient ainsi une mesure de la proximité des valeurs de portefeuille les unes par rapport aux autres. Le graphique représenté la valeur totale de chaque portefeuille, avec une ligne de référence marquant la valeur cible s'ils étaient tous égaux.

Résolution

On minimise la moyenne des résultats de simulation de la cellule J12 par variation des cellules G5:C84. On désit la méthode « groupement » et on assure que les valeurs 1, 2, 3, 4 et 5 figurent chacune au moins une fois dans la colonne G.

Sous la méthode de résolution « groupement», RISKOptimizer dispose les variables en x groupes, où x représenté le nombre de valeurs différentes dans les cellules ajustables au début d'une optimisation.

Composition de portefeuille

Un jeune couple détient des valeurs dans plusieurs types d'investissement différents, représentant chacun leur propre rapport, croissance potentielle et risque. Le but est de selectionner la combinaison d'investissements apte à maximiser le rapport total tout en Maintenant le risque à un niveau acceptable.

Fichier de l'exemple :	composition de portefeuille.xls
But :	Trouver la combinaison optimale d'investissements pour maximiser le bénéfice, compte tenu du rapport risque/besoin de rendement actuel.
Méthode de résolution :	budget

Modèle

Cet exemple présente un modele d'investissement classique cherchant à équilibrer le risque de perte par rapport au rendement. Chaque valeur listed dans la colonne B présente un % de croissance incertain et un rendement fixe. Le rapport total additionne la plus-value et le rendement. L'objet consiste à maximiser le rendement total tout en gardant l'écart type de la rentabilité du portefeuille à moins de 9 %.

Résolution

Le rapport total, dans la cellule D33, reflète la somme de la plus-value totale et du rendement total. On maximise la moyenne de la distribution simulée pour cette cellule. Une contrainte de simulation ferme spécifique que l'écart type de la cellule D33 doit être inférieur à 0,09.

Risque de portefeuille

Un investisseurcherche à déterminer le moyen le plus sur de structurer un portefeuille d'après plusieurs investissements. Les données historiques révèlent une corrélation entre les taux de rendement de l'investissement. L'objet est de diviser le portefeuille total entre trois investissements disponibles de manière à atteindre le taux de rendement désiré de 12% tout en minimisant le risque, ou l'écart type, du rendement de portefeuille.

Fichier de l'exemple :	corrmat.xls
But :	Minimiser l'écart type du rendement de portefeuille tout en atteignant le rendement désiré.
Méthode de résolution :	budget
Problèmes similaires :	Tout modèle de minimisation du risque.

Modèle

Chacun des trois investissements disponibles présente un rendement incertain modélisé à l'aide de distributions de probabilités dans les cellules E3 à E5. Pour corréler les rendements des trois investissement, la fonction RiskCorrmat est utilisé, avec matrice de correlation dans les cellules J9:L11. RISKOptimizer va ajuster le pourcentage du portefeuille affecté à chaque investissement. La méthode de résolution « budget » assure que le % total affecté est toujours de 100 %.

L'objectif est de minimiser l'écart type du rendement de portefeuille total tout en satisfaisant à la contrainte d'un rendement total égal ou supérieur à 12% .

Résolution

On minimise l'écart type des résultats de simulation de la cellule G6.
On définit une contrainte de simulation ferme selon laquelle la moyenne des résultats de la simulation de la cellule G6 doit être supérieure à 0,12.

Problème de voyageur de commerce

Un voyageur de commerce doit se rendre une fois dans chaque ville de son territoire. Quel est l'itinéraire le plus rapide qui lui permettra de couvrir chaque ville? Il s'agit ici d'un problème d'optimisation classique représentant un aspect pointu (le temps de route entre chaque ville est incertain), particulièrement difficile à résoudre selon les techniques traditionnelles si le nombre de villes est grand (>50).

La recherche du meilleur ordre d'exécution des tâches dans une usine représentait un problème similaire. Ainsi, il pourrait être beaucoup plus simple d'appliquer la peinture noire après la blanche plutôt que l'inverse. Sous RISKOptimizer, ces types de problème se résolvent le mieux à l'aide de la méthode ordre.

Fichier de l'exemple :	vendeur.xls
But :	Recherche l'itinéraire le plus rapide entre n villes dont chacune doit être visitée une fois.
Méthode de résolution :	ordre
Problèmes similaires :	Planifier le perçage le plus rapide possible d'une carte de circuit imprimé.

Modèle

Le fichier « vendeur.xls » calcule le temps de route vers différentes villes en recherchant les durées de voyage sur un tableau. Les temps de route entre deux villes sont décrits par une distribution de probabilités (le tableau en compte 200). La colonne A contient les numéroes d'identification des villes. La colonne B contient les noms correspondant à ces numéroes (par fonction de recherche). L'ordre dans lequel les villes (et leurs numéroes) figurent de haut en bas représentent l'ordre dans lequel elles sont visitées. Par exemple, si on entre « 9 » dans la cellule A3, Ottawa est la première ville visitée. « 6 » (Halifax) dans la cellule A4 désigne Halifax comme deuxieme ville.

Les temps de route entre les villes sont représentés par des distributions de probabilités à partir de C25. Ces distributions font reférence au tableau des distances de route réelles entre les villes, représenté à partir de la cellule C48. Les distances indiquées dans le tableau sont symétriques (la distance de A à B est identique à celle de B à A). Les modèles plus réalisistes peuvent cependant inclure des distances non symétriques pour représentier la difficulté accrue du voyage dans l'une ou l'autre des directions (à cause des péages, moyens de transport disponibles, direction des vents, relief, etc.)

Une fonction doitMAINANT être UTILISÉE pour calculer la longueur du trajet entre ces villes. La longueur de route totale se stocke dans la cellule G2, qui représenté la cellule à optimiser. On utilise ici la fonction « LongueurRoute ». Il s'agit d'une fonction VBA personnalisée dans Vendeur.xls.

Résolution

On minimise la valeur de la cellule G2 en ajustant les cellules A3:A22.
On désit la méthode « ordre » et on assure que les valeurs 1 à 20 figurent dans les cellules ajustables (A3:A22) avant de démarrer l'optimisation.

Sous la méthode de résolution « ordre », RISKOptimizer réorganise les variables choisies, en essayant différentes permutations des variables existantes.

Gestion du rendement

Cet exemple présente un modele de gestion de rendement identifiant le nombre optimal de places à tarif plein et tarif réduit à vendre sur un vol donné. Il identifie également le nombre optimal de réservations à accepter en plus du nombre de sièges disponibles – le problème classique de la surréservation.

Fichier de l'exemple :	rendementoaérien.xls
But :	Identifier le nombre maximum de réservations à accepter dans différentes catégories tarifaires pour maximiser le bénéfice.
Méthode de résolution :	recette
Problèmes similaires :	Tout problème de gestion de rendement où un même produit est proposé à différents prix.

Modèle

Le fichier « rendaérien.xls » représenté un modele tout simple d'application de RISKOptimizer à la gestion du rendement. Des distributions de probabilités sont affectées à une série de facteurs incertains du modele, y compris la Demande de réservations plein tarif (cellule C8), le % Passagers défaillents - Réservations tarif plein (cellule C7), le % Passagers défaillents - Réservations tarif réduit (cellule C11), la Demande de réservations à tarif réduit (cellule 12) et le Coût d'embarquement refusé (cellule C23). Le bénéfice brut du vol est déterminé en calculant le revenu total des réservations dans chaque catégorie, moins le coût des embarquements refusés sur vol surréservé.

Résolution

Dans ce modele,lesvariablesàajusteroccupentlescellulesC14et C15.Cescellulescontiennentlesvaleursdu nombre maximum de réservationsacceptees etle pourcentage des réservations qui seront affectéesauxplacesplaintarif.«Le bénéficedoitalwaysetre >0 »est une contrainted'iterationet «L'ecartype des résultatsde simulation du bénéfice doitetre < 400> ,une contraintede simulation.L'objectif estde maximiser lamoyennede la distributionsimulée pour le bénéfice tout en minimisantlerisque comme specifiépar les contraintedes définies.

Chapitre 5: Guide de référence RISKOptimizer

Commande Definition du modele 92

Plages de cellules ajustables 97
Groupes de cellules ajustables 99
Méthode de résolution « recette » 101
Méthode de résolution « ordre » 102
Méthode de résolution « groupement » 102
Méthode de résolution budget 104
Méthode de résolution « projet » 104
Méthode de résolution « programme » 106
Taux de croissement et de mutation 108
Nombre de blocs temps et cellules sous contrainte 110
Tâches précédentes 110
Opérateurs 110

Contraintes 113

Ajouter - Ajout de contraintes 113
Type de contrainte 114
Contraintes de simulation 115
Format de contrainte Simple ou Formule. 115
Contraintesouples. 116

Commande Paramètres d'optimisation - Onglet Général 119

Commande Paramètres d'optimisation - Onglet Temps d'exécution 123

Optimisation. 124
Simulation. 125

Commande Paramètres d'optimisation - Onglet Affichage......127

Commande Paramètres d'optimisation - Onglet Macros 129

Commande Demarrer l'optimisation 132

Commandes Utilitaires 134

Commande Paramètres d'application 134

Commande Souver de contraintes 135

Suivi RISKOptimizer 138

Suivi RISKOptimizer - Onglet Progression 139

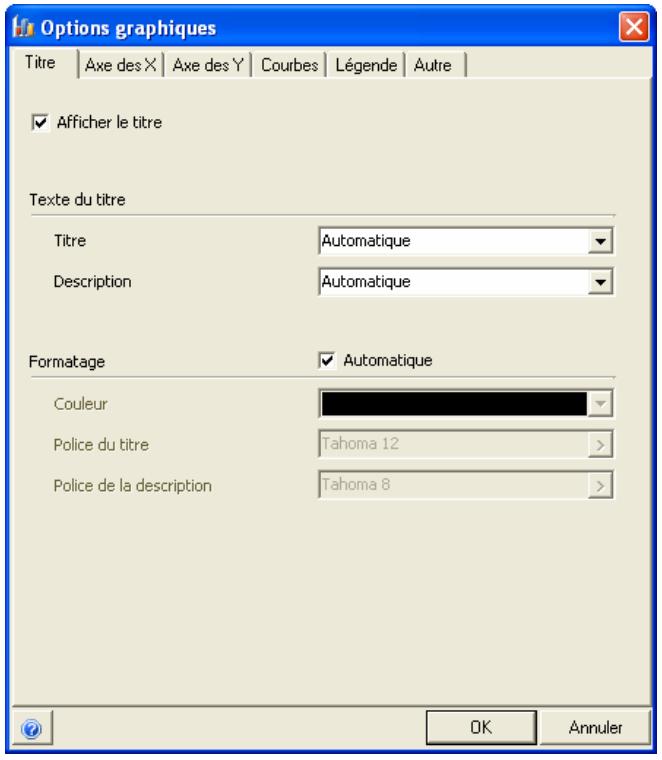

Options graphiques. 140

Suivi RISKOptimizer -Onglet Synthese 141

Suivi RISKOptimizer - Onglet Journal 142

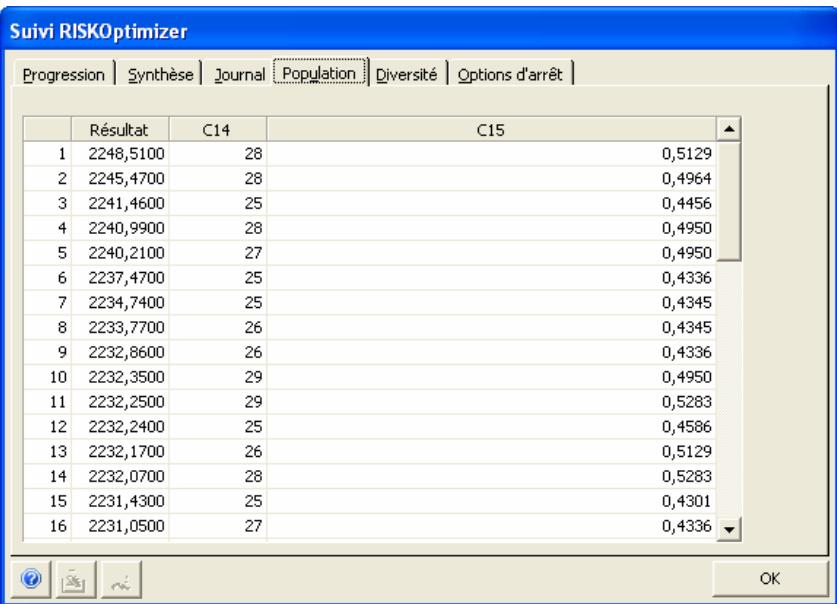

Suivi RISKOptimizer - Onglet Population 144

Suivi RISKOptimizer -Onglet Diversité. 145

Suivi RISKOptimizer -Onglet Options d'arrêt. 146

Commande Définition du modele

Définit le but, les cellules ajustables et les contraintes d'un modele.

La commande Définition du modele de RISKOptimizer (ou l'icone Modèle de la barre d'outils de RISKOptimizer) ouvre la boîte de dialogue Modèle.

Boîte de dialogue RISKOptimizer - Modèle

La boîte de dialogue RISKOptimizer - Modèle sert à spécifique ou déscribe un problème d'optimisation à RISKOptimizer. Vide à chaque ouverture de nouveau classeur Excel, cette boîte de dialogue enregistré cependant son information avec chaque classeur. À la réouverture de la feuille de calcul, elle se remplit donc de la même manière. Chaque composant de cette boîte de dialogue est décrit dans cette section.

Options de la boîte de dialogue Modèle :

• But d'optimisation. L'option But d'optimisation détermine le type de réponse que RISKOptimizer devra rechercher. Minimum configure la recherche de valeurs variables qui produit la plus petite valeur possible pour la statistique sélectionnée des résultats de simulation de la cellule cible (jusqu'à -1e300). Maximum configure la recherche de valeurs variables qui produit la plus grande valeur possible pour la statistique sélectionnée des résultats (jusqu'à +1e300).

Valeur cible configure la recherche de valeurs variables qui produit pour la statistique selectionnée une valeur aussi proche que possible de la valeur spécifique. L'optimisation s'arrête automatiquement lorsque RISKOptimizerTrouve une solution qui produit le résultat désiré. Par exemple, si vous configUREZ la recherche de la moyenne de la distribution de résultats de simulation la plus proactive de 14, RISKOptimizer trouvera peut être des scenarios produitant une moyenne de 13,7 ou 14,5. Remarquez que 13,7 est plus proactive de 14 que 14,5. Peu importe que la valeur de la statistique soit supérieure ou inférieure à celle que vous spécifiez : RISKOptimizer considère strictement la proximite de la valeur.

• Cellule. La cellule ou cellule cible contient la sortie du modele. Une distribution de valeurs possibles pour cette cellule cible sera générae (par simulation) pour chaque « solution itérative » produit par RISKOptimizer (c.-à-d. chaque combinaison de valeurs possibles de cellules ajustables). La cellule cible doit containir une formule qui dépend (directement ou à travers une série de calculs) des cellules ajustables. Cette formule peut faire appel aux formules Excel standard telles que SOMME() ou aux macro-fonctions VBA définies par l'utilisateur. Ces dernières permettent l'évaluation par RISKOptimizer de modèles extrémement complexes.

Pendant la recherche, RISKOptimizer se refère à la statistique des résultats de simulation de la cellule cible comme cote ou « fonction de pertinence » pour évaluer la qualité de chaque scenario possible et déterminer les valeurs variables dont il convient de poursuivre le croisement et celles destinées à « mournir ». Dans l'évolution biologique, la mort est la « fonction de pertinence » qui détermine les gènes appelés à survivre et prosperer dans la population. Lors de l'élaboration d'un modele, la cellule cible doit reflérer la pertinence ou la « qualité » d'un

scenario donné, de sorte que RISKOptimizer puisse mesurer précisé le progrès de ses calculs.

• Statistique. On indique ici la statistique des résultats de simulation de la cellule cible à minimiser, maximiser ou régler sur une valeur spécifique. Cette statistique se sélectionne dans la liste déroulante.

Sélectionnez simplement la statistique de la cellule cible à minimiser, maximiser ou régler sur une valeur spécifique dans la liste déroulante. Pour sélectionner un centile ou une cible pour la distribution de la cellule cible :

1) Sélectionnez Centile (X pour P donné) ou Cible (P pour X donné).
2) Pour Centile (X pour P donné), entrez la valeur « P » désirée entre 0 et 100 dans le champ %. La valeur minimisée ou maximisée sera celle associée au centile indiqué. Ainsi, sous Centile (99%), RISKOptimizer identifiera la combinaison de valeurs de cellules ajustables qui minimise ou maximise le 99^e centile de la distribution des résultats de simulation de la cellule cible.
3) Pour Cible (P pour X donné), entrez la valeur « X » désirée. La valeur minimisée ou maximisée sera la probabilité cumulative associée à la valeur entrée. Ainsi, sous Cible (1000), RISKOptimizer identifiera la combinaison de valeurs de cellules ajustables qui minimise ou maximise la probabilité cumulative de la valeur 1000 (telle que calculée selon la distribution des résultats de simulation de la cellule cible).

L'utilisateur peutCHOISIR de collecter des statistiques dans ses
modules, a travers les fonctions statistiques @RISK/RISKOptimizer
terles que RiskMean. Pour optimiser la valeur d'une telle cellule, la
statistique a optimiser ne doit pas etre precisee, puisque la cellule
meme contient I'information necessaire. Dans ce cas, selectionnez
I'option Valeur dans la liste deroulante Statistique, pour que
RISKOptimizer optimise la valeur d'une cellule donnée a la fin d'une
simulation. Par exemple, pour optimiser la moyenne de la cellule C5,
on taperait = RiskMean (C5) dans la cellule C6, on préciserait C6 comme
cellule a optimiser dans la boite de dialogue Modèle et on
selectionnerait Valeur dans la liste deroulante Statistique. Cela revient
a specifier C5 comme cellule a optimiser et a selectionner Moyenne
Dans la liste deroulante Statistique.

Plages de cellules ajustables

Le tableau des Plages de cellules ajustables affiche chaque plage contenant les cellules ou valeurs que RISKOptimizer peut ajuster, ainsi que la description entree pour ces cellules. Chaque ensemble de cellules ajustables figure sur une ligne horizontale. Une ou plusieurs plages de cellules ajustables peuvent etre inclues dans un Groupe de cellules ajustables. Toutes les plages de cellules d'un groupe ont en commun leur methode de resolution, leur taux de croissement, leur taux de mutation et leurs opérateurs.

Comme les cellules ajustables contiennent les variables du problème, il faut définir au moins un groupe de cellules ajustables pour utiliser RISKOptimizer. Un groupe de cellules ajustables suffit à déscrie la plupart des problèmes. Ceux plus complexes peuvent cependant recherir différents blocs de variables à résoudre simultanément sous plusieurs méthodes de résolution. Cette architecture permet l'élaboration et la description de problèmes complexes sous la forme de groupes divers de cellules ajustables.

Les options suivantes sont proposées pour la définition des plages de cellules ajustables :

• Ajouter. Pour ajouter de nouvelles cellules ajustables, cliquez sur le bouton « Ajouter » en regard de la zone de liste de cellules ajustables. Sélectionné la cellule ou la plage de cellules à ajouter. Une nouvelle ligne s'affiche dans le tableau des Plages de cellules ajustables. Ce tableau admet l'entrée de valeurs Minimum et Maximum pour les cellules de la plage, de même que du type de valeurs à tester - entières sur toute la plage, ou quelconques.
• Minimum et Maximum. ÀpRES la spécification de l'emplacement des cellules ajustables, les entrées Minimum et Maximum définissant la plage de valeurs acceptables pour chaque cellule. Par défaut, chaque cellule ajustable reçoit une valeur de nombre réel (virgule flottante double précision) entre l'infini négatif (infini-) et l'infini positif (infini+).

Les paramètres de plage sont des contraintes strictement appliquées. RISKOptimizer n'admet aucune variable de valeur extérieure aux plages définies. La définition de plages spécifiques de variables est recommandée, dans la mesure du possible, pour améliorer les performances de RISKOptimizer : par exemple, quand vous savez que le nombre ne peut pas être négatif ou que RISKOptimizer ne doit essayer que les valeurs comprises entre 50 et 70 pour une variable donnée.

• Plage. La référence de la ou des cellules à ajuster s'inscrit dans le champ Plage. Cette ↔reference se saisit par ↑selection de la région concernée de la feuille de calcul à l'aide de la souris, par l'entrée d'un nom de plage ou par la saisie d'une ↔reference Excel valable telle que Feuille1!A1:B8. Le champ Plage est disponible pour toutes les méthodes de ↑resolution. Pour les méthodes recette et budget, toutefois, les options Minimum, Maximum et Valeurs peuvent être ajoutées pour permettre l'entrée d'une plage pour les cellules ajustables.

REMARQUE: Affector des plages étroites aux variables limite l'étendue de la recherche et accélère la convergence de RISKOptimizer vers une solution. Attention cependant à ne pas limiter excessivement les plages de variables : RISKOptimizer risquerait de ne pas tracer de solution optimale.

• Valeurs. L'entrée Valeurs permet de préciser que RISKOptimizer doitTRAITER toutes lesvariablesde la plage specifiée en tant que valeurs entières (par exemple,22),plutotque de nombres réels (22,395).Cette option n'est disponible que pour les méthodes de résolution « recette » et « budget ». Par défaut,lesvariables sonttraitées en tant que nombres réels.

Veillez à activer le paramètre Entières pour les modèles dont les variables recherchent des éléments de table (RECHERCHEH(), RECHERCHEV(), INDEX(), DECALER(), etc.) Remarquez que le paramètre Entières affecte toutes les variables de la plage sélectionnée. Pourtraiter certainesvariables comme nombres réels et d'autres comme valeurs entières, on créera deux groupes de cellules ajustables只不过 qu'un et on choisisra Entières pour un bloc et Quelconques pour l'autre: on « ajoute » un groupe recette de cellules ajustables et on garde le paramètre de valeurs « Quelconques ». On « ajoute » ensuite une deuxième plages de cellules, en scélectionnant cette fois le paramètre de valeurs « Entières » pour les cellules ajustables concernées.

Groupes de cellules ajustables

Chaque groupe de cellules ajustables peut contenir plusieurs plages de cellules. On peut ainsi creer une « hierarchie » de groupes de plages de cellules apparentées les ones aux autres. Au sein de chaque groupe, chaque plage de cellules peut avoir sa propre contrainte de plage Min-Max.

Toutes les plages de cellules d'un groupe de cellules ajustables ont en commun leur méthode de résolution, leur taux de croissement, leur taux de mutation et leurs opérateurs, spécifiés dans la boîte de dialogue Paramètres de groupe de cellules ajustables. Pour acceder à cette boîte de dialogue, cliquez sur le bouton Groupe, en regard du tableau Plages de cellules ajustables. Vous pouvez ainsi créé un nouveau Groupe et y ajouter des plages de cellules ajustables ou modifier les paramètres d'un groupe existant.

L'onglet Général de la boîte de dialogue Paramètres de groupe de cellules ajustables propose les options suivantes :

• Description. Décrit le groupe des plages de cellules ajustables dans les boîtes de dialogue et les rapports.
• Méthode de résolution. Déterminé la méthode de résolution à utiliser pour chaque plage de cellules ajustables comprise dans le groupe.

Lors de la sélection d'une plage de cellules à ajuster, on précise aussi la « méthode de résolution » à appliquer lors de l'ajustage de ces cellules par RISKOptimizer. Chaque méthode de résolution représentée essentiellement un algorithme génétique différent, doté de ses propres routines de selection optimisée, croissement et mutation. Chaque méthode de résolution jingle avec les valeurs des variables de manières différentes.

La méthode de résolution « recette», par exemple,TRAITE chaque variable selectionnée comme un ingrédient d'une recette : la valeur de chaque variable peut changer independament de celle des autres. En revanche, la méthode « ordre » permute les valeurs des cellules ajustables, par réorganisation des valeurs originales.

RISKOptimizer propose six méthodes de résolution. Trois d'entre elles (recette, ordre et groupement) reposent sur des algorithms totalément différents. Les trois autres sont les descendantes des trois premières, auxquelles elles ajoutent des contraintes.

Méthode déresolution « recette »

La fonction de chaque méthode de résolution est désrite dans les paragraphs qui suivent. Pour mieux comprendre l'emploi de chaque méthode, ne manquez pas d'explorer les fichiers d'exemple joints au logiciel (voir le chapitre 4 : Applications types).

La méthode de résolution « recette » est la plus simple et la plus courante. Choisissez-la quand les variables à ajuster peuvent varier indépendamment les ones des autres. Pensez à chaque variable comme s'il s'agissait de la quantité d'un ingrédient dans un gâteau : enCHOIsISSANT LA METHODE DE RÉSOLUTION « recette», on dit à RISKOptimizer de générer pour ces variables des valeurs devant mener au meilleur mélange possible. La seule contrainte imposée sous la méthode recette est celle de la plage (valeur supérieure et valeur inférieure) dans laquelle les valeurs doivent être comprises. Cette plage se définit dans les champs Min et Max de la boîte de dialogue Cellules ajustables (1 à 100, par exemple). On y indiquera aussi si RISKOptimizer doit essayer des nombres entiers (1, 2, 7) ou réels (1,4230024 ; 63,72442).

Les exemples ci-dessous illustrent un ensemble de valeurs de variables telles qu'elles pouraient figurer dans une feuille de calcul avant l'invocation de RISKOptimizer, puis selon deux nouveaux scenarios résultat de la méthode de résolution recette.

Ensemble initial de valeurs de variables	Ensemble de valeurs de recette possibles	Autre ensemble de valeurs de recette possibles
23,472	15,344	37,452
145	101	190
9	32,44	7,073
65 664	14 021	93 572

Méthode déresolution « ordre »

La méthode de résolution « ordre » est la seconde méthode la plus utilisée, après « recette ». Elle repose sur la permutation d'une liste d' éléments, dans un effort de recherche du meilleur ordre d'un ensemble de valeurs données. Contrairement aux méthodes de résolution « recette » et « budget », sous lesquelles RISKOptimizer doit générer des valeurs pour les variables choisisies, cette méthode utilise les valeurs existantes du modele.

La méthode peut être可以选择 pour déterminer l'ordre dans lequel différentes tâches doivent être complies. Par exemple, pour déterminer l'ordre dans lequel il convient d'accompil les tâches 1,2,3,4 et 5, la méthode « ordre » mélange ces valeurs, produit par exemple le scenario 3,5,2,4,1. Comme RISKOptimizer se limite à essayer les valeurs variables de la feuille de calcul initiale, il n'est pas nécessaire de définir de plage Min - Max pour les cellules ajustables sous la méthode « ordre ».

Les exemples ci-dessous illustrent un ensemble de valeurs de variables telles qu'elles pouraient figurer dans une feuille de calcul avant l'invocation de RISKOptimizer, puis selon deux nouveaux scenarios résultat de la méthode de résolution ordre.

Ensemble initial de valeurs de variables	Ensemble de valeurs d'ordre possibles	Autre ensemble de valeurs d'ordre possibles
23,472	145	65 664
145	23,472	9
9	65 664	145
65 664	9	23,472

Méthode déresolution « groupement »

La méthode de résolution « groupement » est utile quand le problème implique plusieurs variables à regrouper en ensembles. Le nombre de groupements créé par RISKOptimizer correspond à celui de valeurs uniques générées dans les cellules ajustables en début d'optimisation. Lors de l'élaboration d'un modèle, on veillera donc à ce que chaque groupe soit représenté au moins une fois.

Supposons, par exemple, une plage de 50 cellules contenant seulement les valeurs 2, 3,5 et 17. Si on seLECTIONne ces 50 cellules et qu'on ajuste les valeurs selon la méthode de résolution « groupement », RISKOptimizer affecte chacune des 50 cellues à l'un de trois groupes : 2, 3,5 et 17. Tous les groupes sont représentés par au moins une des cellules ajustables, comme si on jettait chacune des 50 variables dans un casier, en veillant à ce qu'il y ait au moins une variable dans chaque casier. On pourrait aussi, par exemple, affecter les valeurs 1, 0 et -1 à un système d'opérations boursières, pour indiquer l'achat, la vente et le maintainien. Comme dans la méthode « ordre », RISKOptimizer organise les valeurs existantes. Il n'y a donc pas de plage min-max ni d'options de nombres entiers ou réels à définir.

REMARQUE: Si vousCHOISISSE la methode « groupement », ne laissez aucune cellule blanche, à moins que vous ne désiriez que la valeur 0,0 soit considérée comme l'un des groupes.

Remarquez que la méthode « recette » sous option « Entier » activée et plage de 1 à 3 (ou autre nombre applicable) se rapprocherait de la méthode « groupement ». La différence tient à la manière dont les méthodes « recette » et « groupement » exécutent leur recherche. Les routines de selection, mutation et croissement sont différentes : le groupement considère davantage les valeurs de toutes les variables, car il peut permuter les ensembles de variables entre les différents groupes.

Les exemples ci-dessous illustrent un ensemble de valeurs de variables telles qu'elles pouraient figurer dans une feuille de calcul avant l'invocation de RISKOptimizer, puis selon deux nouveaux scenarios résultat de la méthode de résolution groupement.

Ensemble initial de valeurs de variables	Ensemble de valeurs de groupement possibles	Autre ensemble de valeurs de groupement possibles
6	6	8
7	6	7
8	8	6
8	7	7

Méthode de résolution budget

Un « budget » est comparable à une « recette » si ce n'est que toutes les valeurs des variables doivent représentier un certain total. Ce nombre représenté le total des valeurs des variables au moment du démarrage d'une optimisation.

Par exemple, pour trouver le meilleur moyen de répartir un budget entre plusieurs services, la méthode de résolution « budget » prend le total des valeurs actuelles des services et utilise cette somme comme budget total à distribuer de manière optimale. Les exemples cédssous illustrent deux nouveaux scénarios résultat de la méthode de résolution budget.

Ensemble initial de valeurs de budget	Ensemble de valeurs de budget possibles	Autre ensemble de valeurs de budget possibles
200	93,1	223,5
3,5	30	0
10	100	-67
10	0,4	67

Différentes valeurs sont essayées, mais leur somme demeure 223,5.

Méthode déresolution « projet »

La méthode de résolution « projet » est similaire à la méthode « ordre », si ce n'est que certains éléments (tâches) doivent en précéder d'autres. Elle est utile à la gestion de projet, pour réorganiser l'ordre d'exécution des tâches, tout en respectant toujours la présence des contraintes.

Un problème modélisé sous la méthode de résolution Projet est beaucoup plus facile à gérer et à comprendre si les cellules ajustables contenant l'ordre des tâches sont représentées en une seule colonne,只不过 que sur une ligne. La méthode de résolution attend en effet une organisation verticalie des cellules de tâches précédentes; il est du reste plus facile d'examiner la feuille de calcul sont presentation verticalie des cellules ajustables.

Après avoir spécifique l'emplacement des cellules ajustables, on précise celui des cellules de tâches précédentes dans le volet Tâches précédentes de la boîte de dialogue. Il s'agit ici d'un tableau de cellules décrivant l'ordre de précédence des tâches. La méthode de résolution se refère à ce tableau pour réorganiser les variables d'un scenario jusqu'à ce que les contraintes de précédence soient satisfaites. Il doit y avoir une ligne dans la plage de tâches précédent pour chaque tâche comprend dans les cellules ajustables. À partir de la première colonne de la plage des tâches précédent, le numéro d'identification de chaque tâche dont la tâche de cette ligne dépend doit être indiqué dans des colonnes différentes.

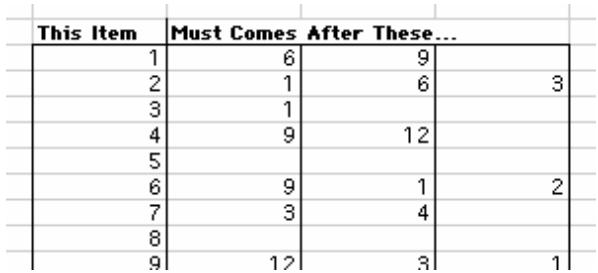

Exemple de configuration de l'ordre de precedence pour la méthode de résolution Projet.

La plage des tâches précédentes doit être spécifiée sur n lignes sur m colonnes, où n représenté le nombre de tâches comprises dans le projet (cellules ajustables) et m le plus grand nombre de tâches précédentes possible pour une tâche.

Les exemples ci-dessous illustrent un ensemble de valeurs de variables telles qu'elles pourraient figurer dans une feuille de calcul avant l'invocation de RISKOptimizer, puis selon deux nouveaux scenarios résultat de la méthode de résolution projet, compte tenu de la contrainte que 2 doit toujours suivre 1 et 4 doit toujours suivre 2.

Ensemble initial de valeurs de variables	Ensemble de valeurs de projet possibles	Autre ensemble de valeurs de projet possibles
1	1	1
2	3	2
3	2	4
4	4	3

Méthode déresolution « programme »

Un programme est similaire à un groupement : il s'agit d'une affectation de tâches dans le temps. Chaque tâche est censée être de même durée, à l'image des classes d'un établissement scolaire. Contrairement au groupement, toutefois, la boîte de dialogue Paramètres de groupe de cellules ajustables de la méthode de résolution « programme » permet de spécifique directement le nombre de blocs temps (ou groupes) à utiliser. Lorsque cette méthode est sélectionnée, ses options s'affichent dans le volet inférieur de la boîte de dialogue.

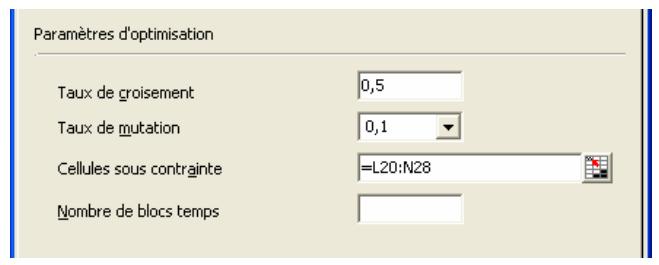

Dans le volet Paramètres d'optimisation, remarquez qu'une plage de cellules de contrainte peut être définie pour cette méthode. La longueur de cette plage est illimitée, mais sa largeur doit être exactement trois colonnes. Huit types de contraintes sont reconnus :

1) (avec) Les tâches de la 1^ère et de la 3^e colonnes doivent avoir lieu dans le même bloc temps.
2) (pas avec) Les tâches de la 1ère et de la 3e colonnes ne doivent pas avoir lieu dans même bloc temps.
3) (avant) La tâche de la 1^ère colonne doit avoir lieu avant celle de la 3^e colonne.
4) (à) La tâche de la 1ère colonne doit figurer dans le bloc temps de la 3e colonne.
5) (pas après) La tâche de la 1^ère colonne doit avoir lieu en même temps que celle de la 3^e colonne ou avant.
6) (pas avant) La tâche de la 1^ère colonne doit avoir lieu en même temps que celle de la 3^e colonne ou après.
7) (pas à) La tâche de la 1ère colonne ne doit pas figurer dans le bloc temps de la 3e colonne.
8) (apres) La tâche de la 1ère colonne doit avoir lieu après celle de la 3e colonne.

Une contrainte peut être désignée par son code numérique (1 à 8) ou sa description textuelle (après, pas à, etc.) (Remarque : Toutes les versions traduites de RiskOptimizer reconnaissent la description de contrainte entrée en anglais (after, not at, etc.) aussi bien que sous dans la langue traduite.) Toutes les contraintes définies dans le problème doivent être satisfaites. Pour définiir les contraintes, recherchez un espace vide sur la feuille de calcul et créez-y un tableau dont les colonnes de gauche et de droite représentent les tâches, et celle du milieu indique le type de contrainte. Un chiffre de 1 à 8 représenté le type de contrainte correspondant décrit ci-dessus. Les cellules de la plage de contrainte doivent containir les données de contrainte applicables avant le lancement de l'optimisation.

Cette tâche	Contrainte	Cette tâche
5	4	2
12	2	8
2	3	1
7	1	5
6	2	4
9	3	1

Les exemples ci-dessous illustrent un ensemble de valeurs de variables telles qu'elles pouraient figurer dans une feuille de calcul avant l'invocation de RISKOptimizer, puis selon deux nouveaux scenarios résultat de la méthode de résolution programme.

Ensemble initial de valeurs de variables	Ensemble de valeurs de programme possibles	Autre ensemble de valeurs de programme possibles
1	1	1
2	1	3
3	3	1
1	1	2
2	2	2
3	3	2

REMARQUE: La méthode de résolution « programme » utilise toujours des nombres entiers, à partir de 1 (1, 2, 3, etc.), indépendamment des valeurs originales des cellules ajustables.

Taux de croissement et de mutation

L'une des plus grandes difficultés de la recherche de solutions optimales, quand le problème sembleprésenter des possibilités infinies, consiste à déterminer le point de concentration. Autrement dit, combien de temps de calcul faut-il consacrer à la recherche dans de nouvelles zones de « l'espace de résolution » et combien au raffinement des solutions, dans la population testée, qui se sont déjà révélées只不过 bonnes?

Une bonne partie du succès de l'algorithmie génétique a été attribuée à sa capacité de préserver cet équilibre inherent. La structure de l'AG permet aux bonnes solutions de « se produit», tout en gardant toute fois des organismes « moins aptes » pour entrenir la diversité dans l'espoir que, peut-être, un « génie » latent se revèle important dans la solution finale.

Le croisement et la mutation sont deux paramètres qui affectent l'envergure de la recherche. RISKOptimizerizer permet à l'utiliser de les changer avant, mais aussi pendant le processus évolutif. Ainsi, un utiliser informé peut aider l'AG en décidant de l'endroit où il doit concentrer son énergie. Il est inutile, dans la plupart des cas, d'ajuster les paramètres de croisement et de mutation par défaut (0,5 et 0,1, respectivement). Au cas où vous désiriez affiner l'algorithmme de résolution d'un problème, comparer ou, simplement, faire d'expérience de différents régles, les paragraphs qui suivent doivent une brève introduction à ces deux paramètres.

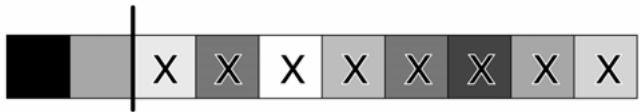

• Croisement. Le taux de croisement peut être régle entre 0,01 et 1,0. Il reflète la probabilité que de futurs scénarios ou « organismes » contiennent un mélange d'information de la génération précédente d'organismes parents. Les utilisateurs expérimétés peuvent changer ce taux pour raffiner la performance de RISKOptimizer face à un problème complexe.

Ainsi, un taux de 0,5 peut dire qu'un organisme descendant tirera environ 50% de ses valeurs variables d'un parent et les valeurs restantes de l'autre parent. Un taux de 0,9 peut dire qu'environ 90% des valeurs de l'organisme descendant viendront du premier parent et les 10% restants de l'autre parent. Au taux de croissement 1, aucun croissement n'intervient et seuls des clones des parents sont évalués.

RISKOptimizer utilise par défaut un taux de croissement de 0,5. Il est possible de changer le taux de croissement après le lancement d'une optimisation, à travers l'utilitaire Suivi RISKOptimizer (voir plus loin dans ce chapitre). i).Taux de croissement;

• Taux de mutation. Le taux de mutation peut être régle entre 0,0 et 1,0. Il reflète la probabilité que les scénarios futurs contiennent des valeurs aléatoires. Un taux de mutation supérieur neuf simplement dire qu'un plus grand nombre de mutations ou valeurs de « gène » aléatoires sera introduit dans la population. Comme la mutation intervient après le croisement, un taux de mutation régle sur 1 (100 % de valeurs aléatoires) empêche effectivement le croisement de produit le moindre effet et RISKOptimizer ne produit que des scénarios totalment aléatoires.

Si toutes les données de la solution optimale se trouvaient quelques part dans la population, l'opérateur de croisement seul suffirait à composer, en fin de compte, la solution. La mutation s'est révélée une force puissant dans le monde biologique, pour beaucoup des raisons qui la rendent utiles aussi dans un algorithme génétique : il est essentiel d'entretenir la diversité d'une population d'organismes individuels et d'éviter ainsi qu'elle ne devienne trop rigide et inapte à s'adapter à un environnement dynamique. Comme dans un algorithme génétique, les mutations génétiques, chez les animaux, sont souvent la cause ultime du développement de nouvelles fonctions critiques.

Il est inutile, dans la plupart des cas, d'ajuster le paramètre de mutation par défaut. Les utilisateurs experimentés peuvent cependant l'ajuster pour raffiner la performance de RISKOptimizer face à un problème complexe : lorsque, par exemple, l'utilisateur désire renforcer les mutations si la population est plutôt homogène et qu'aucune nouvelle solution n'a été produit depuis quelques centaines d'essayis. La variation de ce paramètre s'effectue généralement entre 0,06 et 0,2. Il est possible de changer dynamiquement le taux de mutation après le lancement d'une optimisation, à travers l'utilitaire Suivi RISKOptimizer (voir plus loin dans ce chapitre).

L'option Auto, dans la liste déroulante du champ Taux de mutation, active l'ajustement automatique du taux. Cette option permet à RISKOptimizer d'accroître automatiquement le taux de mutation lorsqu'un organisme « vieillit » significativement (c.-à-d. qu'il ne change pas sur un nombre considérable d'essais). Pour de nombreux modèles,URTout lorsque le taux de mutation optimal est inconnu, l'option Auto produit plus rapidement deaillesurs résultats.

Nombre de blocs temps et cellules sous contrainte

Pour plus de détails concernant ces options, voir la méthode de résolution Programme dans la section de ce chapitre consacrée aux Méthodes de résolution.

Tâches precedentes

Pour plus de détails concernant ces options, voir la méthode de résolution Projet dans la section de ce chapitre consacrée aux Méthodes de résolution.

Opérateurs

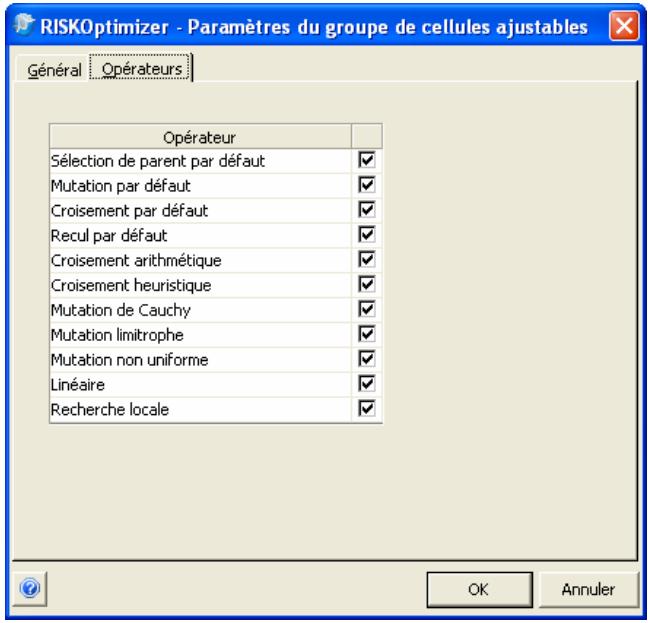

Pour la méthode de résolution Recette, RISKOptimizer inclut des opérateurs génétiques sélectionnables. L'onglet Opérateurs de la boîte de dialogue Paramètres de groupe de cellules ajustables permet de selectionner l'opérateur génétique (tel que croissement heuristique ou mutation limitrophe) à utiliser lors de la génération des valeurs possibles d'un ensemble de cellules ajustables. RISKOptimizer peut même tester automatiquement tous les opérateurs disponibles et identifier le plus performant pour le problème considéré.

Les algorithmes génétiques emploient les opérateurs génétiques pour creer de nouveaux membres dans la population de membres actuels. Deux des types d'opérateurs génétiques utilisés par RISKOptimizer sont la mutation et le croisement. L'opérateur de mutation détermine si des changements aléatoires vont se produit au niveau des « gènes » (les variables) et comment. L'opérateur de croisement détermine comment les paires de membres d'une population échangent leurs gènes pour produit une « descentance » susceptible deprésenter une meilleure solution que l'un ou l'autre des « parents »

RISKOptimizer gère les opérateurs génétiques spécialisés suivants :

Opérateurs linéaires - Conçus pour résoudre les problèmes pour lesquels la solution optimale se trouve à la limite de l'espace de recherche définir par les contraintes. Cette paire d'opérateurs de mutation et de croissement convient particulièrement bien à la résolution des problèmes d'optimisation linéaire.
Mutation limitrophe - Conçu pour optimiser rapidement les variables qui affectent le résultat de manière monotone et qui peuvent être portées aux extrêmes de leur plage sans violer les contraintes.
Mutation de Cauchy - Conçu pour produit, la plupart du temps, de faibles variations de variables mais capable aussi de produit, occasionnellement, de fortes variations.
Mutation non uniforme - Produit des mutations de plus en plus faibles à mesure que le nombre d'essais calculés augmente. RISKOptimizer peut ainsi « raffiner » ses réponses.
Croissement arithmetique - Crée un nouveau descendant par combinaison arithmetique des deux parents (par opposition à l'échange de gènes).
Croisement heuristique - Utilise les valeurs produites par les parents pour déterminer le mode de production du descendant. Mène la recherche dans la direction la plus prometteuse et raffine au niveau local.

Suivant le type de problème d'optimisation considéré, différentes combinaisons d'opérateurs de mutation et de croisement peuvent produit de nouveaux résultats que d'autres. Pour la méthode de résolution Recette, un nombre quelconque d'opérateurs peut être sélectionné sous l'onglet Opérateurs de la boîte de dialogue Paramètres de groupe de cellules ajustables. En présence de sélections multiples, RISKOptimizer teste les combinaisons valables des opérateurs sélectionnés pour identifier les plus performants pour le modele. ÀpRES uneexecution,la feuille de synthese d'optimisation classe chaque opérateur sélectionné en fonction de sa performance durant l'execution. Pour les executions ultérieures du même modele,la sélection des quelques opérateurs les plus performants peut favoriser un processus d'optimisation plus rapide et plusperformant.

REMARQUE: Lors de la création de groupes multiples de cellules ajustables, vérifie qu'aucune cellule de la feuille de calcul ne figure dans plusieurs groupes différents. Chaque groupe de cellules ajustables doit containir des cellules ajustables uniques car les valeurs du premier groupe seraient sinon omises et replacées par celles du second groupe. S'il vous parait qu'un problème doit être représenté par plus d'une méthode de résolution, considérrez la répartition des variables en au moins deux groupes.

Contraintes

RISKOptimizer admet les contraintes, qui définissant les conditions à replir pour qu'une solution soit valable. Les contraintes définies figurent dans le tableau Contraintes de la boîte de dialogue de Définition du modele.

Ajouter - Ajout de contraintes

Cliquez sur le bouton Ajouter, en regard du tableau Contraintes, pour afficher la boite de dialogue Paramètres de contrainte et y définir les contraintes voulues. La description, le type, la définition et le moment d'évaluation de la contrainte désirée se définissant dans cette boite de dialogue.

Type de contrainte

RISKOptimizer admet deux types de contraintes :

• Ferme - Les contraintes fermes sont les conditions qui doivent être satisfaites pour qu'une solution soit valable (par exemple, une contrainte ferme pourrait être exprimée sous la forme C_10 ≤ = A4 , et si une solution générait une valeur C10 supérieure à celle de la cellule A4, la solution serait rejetée).
• Souple- Les contraintes couples sont les conditions que l'on peut respecter autant que possible, mais pour lesquelles on est prét à accepter le compromis en vue d'une importante amélioration de pertinence ou de résultat de cellule cible. (Par exemple, une contrainte couple pourrait être exprimée sous la forme C10<100 : C10 pourrait dépasser la valeur 100, mais la valeur calculée de la cellule cible serait alors diminuée conformément à la fonction de pénalité définie.)

Evaluation

Les contraintes fermes peuvent etre évaluées 1) à chaque iteration d'une simulation pour une solution itérative (contrainte d^ iteration ) ou 2) en fin de simulation (contrainte de « simulation »).

Une contrainte d'iteration est une contrainte évaluée à chaque iteration d'une simulation executée pour une solution iterative donnée. Si une iteration produit des valeurs contraires à la contrainte ferme, la simulation s'arrête (et la solution itérative est rejetée) et la recherche de solution itérative suivante et sa simulation correspondante commence.
- Une contrainte de simulation se spécifie en tant que statistique de simulation pour une cellule de tableau : Moyenne de A11 > 1000 , par exemple. Dans ce cas, la contrainte est évaluée en fin de simulation. Une contrainte de simulation, par opposition à une contrainte d'iteration, ne cause jamais l'arrêt de la simulation avant son exécution complète.

Contraintes de simulation

Une contrainte de simulation se spécifie en tant que statistique de simulation pour une cellule de tableau : Moyenne de A11 > 1000 , par exemple. La statistique à utiliser dans la contrainte se sélectionne dans la liste déroulante proposée :

Lorsqu'une contrainte de simulation est utilisée, une distribution des valeurs possibles de la Plage sous contrainte est généree a chaque simulation de solution itérative. Au terme de chaque simulation, la satisfaction de la contrainte est evaluée. Si la contrainte est ferme et non satisfaite, la solution itérative est rejetee. Si la contrainte est couple et non satisfaite, la statistique de la cellule cible minimise ou maximise est penalisée conformément à la fonction de penalité entrée (voir plus bas, sous le titre Contraintes couples).

Format de contrainte Simple ou Formule

Les formules peuvent être définies selon deux formats : Simple ou Formule. Le type d'information admis pour une contrainte dépend du format sélectionné.

• Simple - Le format Simple permet la définition des contraintes selon de simples relations <,<=,> , >= ou = , où une cellule est comparée à la valeur numérique entrée. Par exemple:

0 < Valeur de A1 < 10

ou A1 s'entre dans la case Plage de cellules, 0 dans la case Min et 10 dans la case Max. Les opérateurs désirés seLECTIONnent dans les listes déroulantes. Sous une contrainte de format « Simple», on peut entrauner une valeur Min, une valeur Max, ou les deux. Les valeurs Min et Max entrées doivent être numériques.

• Formule - Le format Formule permet l'entrée, pour la contrainte, d'une formule Excel valable, celle que A19<(1,2*E7)+E8.

RISKOptimizer verifie si la formule entrée est VRAIE ou FAUSSE, afin de déterminer le respect ou non de la contrainte.

Contraintes couples

Les contraintes souples sont les conditions que l'on peut respecter autant que possible, mais pour lesquelles on est prét à accepter le compromis en vue d'une importante amélioration de pertinence ou de résultat de cellule cible. Lorsqu'une contrainteouple n'est pas satisfaite, il en résultat un changement de résultat pour la cellule cible, plus éloigné de sa valeur optimale. L'importance du changement imputable à une contrainte couple non satisfaite se calcule d'après une fonction de pénalité définie au moment de la configuration de la contrainte couple.

Concernant les fonctions de pénalité :

• Définition d'une fonction de pénalité. RISKOptimizer propose une fonction de pénalité, affichée des les premières étapes de définition d'une contrainte couple. Une formule Excel valable quelconque peut cependant être utilisée pour calculer l'importance de la pénalité à appliquer lorsque la contrainte couple n'est pas satisfaite. Une fonction de pénalité ainsi entrée doit inclure le mot-clé écart, pour représentier le dépassement absolu de la limite de la contrainte. Au terme de chaque simulation de solution itérative, RISKOptimizer vérifie si la contrainte couple a été respectée. Si non, la valeur de l'écart est introduite dans la formule de pénalité pour calcul de la pénalité à appliquer à la statistique de la cellule cible.

La pénalité s'ajoute à la statistique calculée pour la cellule cible ou s'en soustrait, de manière à la rendre « moins optimale ». Ainsi, si Maximum est sélectionné dans le champ But d'optimisation de la boîte de dialogue Modèle RISKOptimizer, la pénalité est déduite de la statistique calculée pour la cellule cible.

• Visualisation des effets d'une fonction de pénalité entree. RISKOptimizer s'accompagne d'une feuille de calcul Excel intitulée PENALITE.XLS, utile à l'évaluation des effets de différentes fonctions de pénalité sur les contraintes couples et les résultats de cellule cible.

Cette feuille de calcul permet la sélection, dans un modèle, d'une contrainte couple dont on désire analyser les effets. On peut ensuite changer la fonction de pénalité pour voir comment elle mappera une valeur spécifique pour une contrainte couple non satisfait dans une valeur cible particulière pénalisée. Par exemple, si la contrainteouple est A10<100, on pourrait consulter PENALITE.XLS pour voir ce que serait la valeur cible si une valeur de 105 était calculée pour la cellule A10.

• Visualisation des pénalités appliquées. Lorsqu'une pénalité est appliquée à la cellule cible sous l'effet d'une contrainte couple non satisfaite, Suivi RISKOptimizerer permet de visualiser l'importance de cette pénalité. Les valeurs des pénalités figurent aussi dans le Journal d'optimisation créé, facultativement, après l'optimisation.

REMARQUE: Si vous placez une solution dans votre feuille de calcul sous les options Actualiser les valeurs de cellules ajustables de la boîte de dialogue Arrêt, le résultat calculé pour la cellule cible affché dans le tableau n'inclut pas les pénalités appliquées pour cause de contraintes couples non respectées. Consultez la feuille de synthèse d'optimisation de RISKOptimizer pour obtenir le résultat pénalisé et l'importance de la pénalité imposée sous l'effect de chaque contrainte couple non satisfaite.

• Contraintes souples dans les formules de calcul. Les fonctions de pénalité peuvent être appliquées directement dans les formules de la feuille de calcul. Les contraintes souples appliquées directement dans la feuille de calcul ne doivent pas été définies dans la boîte de dialogue principale de RISKOptimizer. Pour plus de détails sur l'application directe des fonctions de pénalité dans la feuille de calcul, voir le chapitre 9: Et aussi..., sous le titre Contraintes souples.

Commande Paramètres d'optimisation - Onglet Général

Définit les paramètres généraux d'une optimisation.

L'onglet Général de la boîte de dialogue Paramètres d'optimisation affiche les paramètres de population, d'actualisation de l'affichage et de racine de nombres aléatoires.

Les options Paramètres d'optimisation suivantes sont proposées :

• Population. Ce paramètre indique à RISKOptimizerizer le nombre d'organismes (ou ensembles complets de variables) devant être stockés en mémoire à tout moment. La question de la population optimale à utiliser pour différents problèmes continue à faire l'objet de nombreux débats et d'une intense recherche, mais nous recommendons généralement 30 à 100 organismes, suivant l'envergure du problème (population proportionnelle au problème). L'opinion générale est qu'une population plus vaste demande plus de temps pour produit une solution mais est plus susceptible de trouver une ↔ronse globale car elle dispose d'un capital génétique plus diversifié.

• Racine de nombres aléatoires. Cette option permet de régler la valeur de départ du générateur de nombres aléatoires de RISKOptimizer. Lorsqu'une même valeur de départ est utilisée, l'optimisation génére des réponses identiques pour un même modele pour autant qu'il ne soit pas modifié et que l'options Utiliser la même racine de nombres aléatoires à chaque simulation soit sélectionnée. Cette option doit être sélectionnée pour éviter l'introduction dans les résultats d'optimisation d'un caractère aléatoire inutilie de simulation en simulation. La racine doit être un nombre entier compris entre 1 et 2147483647.

Les options Échantillonnage suivantes sont proposées sous l'onglet Général :

• Type d'échantillonnage. Ces options déterminent le type d'échantillonnage utilisé à chaque simulation lors d'une optimisation. Les types d'échantillonnage varient dans la manière dont les échantillons sont prélevés sur la plage d'une distribution. L'échantillonnage Hypercube latin recrée avec précision les distributions de probabilités spécifiées par les fonctions de distribution en moins d'iterations que l'échantillonnage Monte Carlo. Nous recommendons le type Hypercube latin (propose par défaut) sauf si la situation de modélisation requiert spécifique l'échantillonnage Monte Carlo.

Utiliser la même racine de nombres aléatoires à chaque simulation. Sous cette option, RISKOptimizer实用ise un flux de nombres aléatoires reproducible à chaque simulation, pour assurer que les distributions renvoieient les mêmes échantillons à chaque simulation iterative de l'optimisation.

Les options « En l'absence de simulation, les distributions renvoie » régissant ce qui s'affiche en réponse à la touche <F9> , après recalcul Excel standard. Les options suivantes sont proposées :

• Valeurs aléatoires (Monte Carlo). Sous cette option, les fonctions de distribution renvoient un échantillon Monte Carlo aléatoire lors d'un recalcul ordinaire. Ce paramètre présente les valeurs de la feuille de calcul telles qu'elles apparaitraient à l'exécution d'une simulation, avec prélevement de nouveaux échantillons à chaque recalcul.

• Valeurs statiques. Sous cette option, les fonctions de distribution renvoie les valeurs statiques entrées dans une fonction de propriété RiskStatic lors d'un recalcul ordinaire. Si une valeur statique n'est pas définie pour une fonction, elle renvoie :

• Valeur probable - la valeur probable ou moyenne d'une distribution. Pour les distributions discrètes, le paramètre Valeur probable « corrigée » renvoie comme valeur permutée la valeur discrète de la distribution la plus proche de la vraie valeur probable.

• Vraie valeur probable. Les valeurs permutées sont identiques à celles de l'option Valeur probable « corrigée», sauf dans le cas des distributions discrétes telles que DISCRETE, POISSON, etc. Pour ces distributions, la vraie valeur probable est renvoyée comme valeur permutée même si la valeur probable est impossible pour la distribution entree (s'il ne s'agit pas de l'un des points discrets de la distribution, notamment).
• Mode - la valeur module d'une distribution.
• Centile - la valeur de centile entrée pour chaque distribution.

Commande Paramètres d'optimisation - Onglet Temps d'exécution

Définit les paramètres de temps d'exécution d'une optimisation.

Cet onglet de la boîte de dialogue Paramétres d'optimisation affiche les paramétres de temps d'exécution de l'optimisation RISKOptimizer. Les conditions paramétrées ici spécifient la manière et le moment d'arrêt d'une optimisation RISKOptimizer. Une fois l'optimisation demarrée, RISKOptimizer s'exécute en continu, à la recherche deioresultes solutions, de simulation en simulation, jusqu'à ce que les critères d'arrêt soient satisfaits. Un nombre quelconque de ces conditions peut être activé - ou même aucune si l'on veut que RISKOptimizer poursuive indéfiniment la recherche (ou jusqu'au moment où l'utilisateur l'arrête manuellement). Lorsque plusieurs conditions sont activées, RISKOptimizer arrêt e'optimisation des que l'une d'entre elles est replie. Indépendamment de ces sélections, il est possible d'arrêter RISKOptimizer manuellement, à tout moment, en cliquant sur le bouton d'arrêt de la fenêtre de progression ou de Suivi RISKOptimizer.

Les options de temps d'exécution d'Optimisation suivantes sont proposées :

• Simulations - Sous cette option, RISKOptimizer s'arrête aprèsexecution du nombre de simulations indiqué. Une simulations'exécutepour chaque solution itérative généree parRISKOptimizer.

Le paramètre Simulation est particulièrement utile à la comparaison d'efficacité de RISKOptimizer lors de l'essay de différentes méthodes de modélisation. La manière dont on modélise un problème, ou lechioïd'une méthode de résolution différente, peut accroître l'efficacité de RISKOptimizer. Exécuter un modele un nombre donné de simulations indique l'efficacité de convergence de RISKOptimizer sur une solution, independamment des différences de nombre de variables choisisies, de la vitesse de traitement de l'ordinateur ou des délais de régénération de l'écran. La feuille de synthèse d'optimisation RISKOptimizer est également utile à la comparaison des résultats d'une simulation à l'autre. Pour plus de détails sur les feuilles de synthèse d'optimisation, voir la section Suivi RISKOptimizer - Options d'arrêt, plus loin dans ce chapitre.

• Durée - Sous cette option, RISKOptimizer arrête de simuler ses scénarios après écoulement du nombre indiqué d'heures, minutes ou secondes. Un nombre réel positif quelconque peut être entre pour ce paramètre (600, 5,2, etc.)

• Progression - Sous cette option, RISKOptimizer arrête la simulation de scénarios lorsque l'amélioration de la cellule cible est inférieur à la valeur indiquée (critère de changement). Le nombre (entier) de simulations à considérer peut être indiqué. Un pourcentage (1 %, par exemple) peut être définir comme valeur de changement maximum.

Supposons par exemple que l'on essais de maximiser la moyenne de la cellule cible et que, après 500 simulations, la meilleure réponse trouvée jusqu'à est 354,8. Si l'option Progression est la seule condition d'arrêt sélectionnée, RISKOptimizer s'internompra à la 600^e simulation et ne continues qu's'il trouve une réponse égale à au moins 345,9 dans les 100 dernières simulations.

Autrement dit, si les réponses de RISKOptimizer ne se sont pas améliorées d'au moins 0,1 au cours des 100 dernières simulations, la recherche s'arrête. Pour les problèmes plus complexes, il peut être utile de porter le nombre de simulations à 500 avant de déterminer si l'amélioration est suffisante pour justifier la poursuite de l'optimisation.

Cette option représentée la condition d'arrêt la plus courante, car elle apporte à l'utilisateur un moyen efficace d'arrêtier l'optimisation après le ralentissement du taux d'amélioration, quand RISKOptimizer ne semble plus trouver deicieures solutions. Sur les graphiques des salariés résultats de l'onglet Progression de Suivi RISKOptimizer, les graphiques atteignent un plateau ou leurs courbes s'applanissant pendant un moment avant que cette condition ne soit remplie et que RISKOptimizer s'arrête. La progression représentée ainsi un mode automatique d'arrêt lorsque les niveaux d'amélioration se nivellent.

• La formule est vraie. Cette condition arrêté l'optimisation lorsqu'la formule entree (ou referencee) s'avere (VRAIE).
• Arrêt sur erreur. Cette condition arrête l'optimisation lorsqu'une valeur erronée est calculée pour la cellule cible.

REMARQUE: La sélection de conditions d'arrêt n'est pas obligatoire. En leur absence, RISKOptimizer s'exécuté indéfiniment, jusqu'à arrêt manuel commandé depuis la fenêtre Suivi RISKOptimizer.

Simulation

Les options de temps d'exécution Simulation régissant la manière dont RISKOptimizer déterminé le moment d'arrête chaque simulation executée. On peut fixer un nombre d'iterations par simulation ou laisser à RISKOptimizer le soin de déterminer le moment d'arrête chaque simulation.

Les options de temps d'exécution de Simulation suivantes sont proposées :

• Iterations - Cette option permet de limiter chaque simulation à un nombre fixe d'iterations. RISKOptimizeré exécuté le nombre d'iterations spécifique pour chaque simulation de solution itérative (sauf arrêt prematuré en cas de violation de contrainte d'iteration).

• Convergence - La convergence, réelle ou projetée, peut être paramétrée comme condition d'arrêt :

• Sous l'option Récelle, la simulation s'arrête lorsque les distributions généraies pour 1) la cellule cible de l'optimisation et 2) les cellules réferencées dans les contraintes de simulation sont stables et que les statistiques visées convergent. La quantité de variation admise dans une statistique « convergente » est régie par l'option Tolerance.

• Sous l'option Projetée, RISKOptimizer arrêté la simulation lorsqu'il projette que les distributions généraies pour 1) la cellule cible de l'optimisation et 2) les cellules référencées dans les contraintes de simulations sont stables. RISKOptimizer projette la convergence en fonction des résultats des simulations antérieures de l'optimisation.

Il est recommendé de laisser RISKOptimizer déterminer le moment de l'arrêt pour assurer l'exécution d'un nombre suffisant d'iterations (sans verser dans l'excess contraire!) et le renvoi de statistiques de sortie stables. Rien n'empêche cependant de limiter les iterations executées à un nombre fixe pour accélérer l'optimisation. L'approche peut être utile en présence de modèles particulièrement volumineux ou de recalculs Excel particulièrement longs.

L'option Tolerance admet une valeur de 1 à 100 (ou auto). Elle regle la quantité de changement admise lorsque la statistique visée « converge ». Une valeur faible exige un très faible degré de variation de la statistique pour reconnaître la convergence, tandis qu'une valeur proche de 100 admet une très grande variation au niveau des statistiques convergentes. L'avantage de l'une par rapport à l'autre dépend du temps nécessaire à l'exécution de l'optimisation. Un beaucoup plus grand nombre d'iterations est requis, par simulation, pour atteindre la convergence sous faible critère de tolerance, souvent sans amélioration nette des résultats globaux de l'optimisation. Sous l'option Auto, RISKOptimizer définit lui-même la tolération.

Commande Paramètres d'optimisation - Onglet Affichage

Définit les paramètres d'affichage d'une optimisation.

Cet onglet de la boîte de dialogue Paramètres d'optimisation définit les paramètres de l'affichage en cours d'optimisation.

Les options suivantes sont proposées :

• Réduire Excel au démarrage. Sous cette option, Excel se réduit au démarrage d'une optimisation.
• Afficher les recalculs Excel. Sous cette option, Excel s'actualise à chaqueCOMMUE solution ou à la fin de chaque simulation. Remarquez que dans certaines situations, l'écran s'actualise indépendamment de ces paramètres : en cas de pause de l'optimisation, par exemple.
• Tenir un journal des simulations. Sous cette option, RISKOptimizer tient un journal courant de chaque nouvelle simulation executée. Ce journal peut être consulté dans la fenêtre de Suivi RISKOptimizer.

Commande Paramètres d'optimisation - Onglet Macros

Définit les macros à executer en cours d'optimisation.

Des macros VBA peuvent être executées à différemment moments d'une optimisation ainsi que pendant la simulation de chaque solution iterative. Il est ainsi possible de développer des calculs personnalisés à invoquer en cours d'optimisation.

Les macros peuvent être exécutées aux moments suivants de l'optimisation :

• En début d'optimisation - La macro s'exécute après invocation de l'icone Executer, avant la génération de la première solution它是.
• En début d'optimisation - Le résultat est finalisés en fin.
• Avant chaque simulation - La macro s'exécute avant chaque simulation executée (une simulation par solution itérative généree par l'optimiseur).
• Avant le recalcul de chaque iteration - La macro s'execute après l'échantillonnage mais avant le recalcul de chaque iteration de simulation executée. Elle s'execute après le prélevement

d'échantillons dans les fonctions de distribution de probabilités pour l'iteration, mais avant le recalcul ultérieur du modele.

• Àprous le recalcul de chaque iteration - La macro s'exécute après chaque iteration de chaque simulation executée. Elle s'exécute après le prélèvement des échantillons dans les fonctions de distribution de probabilités pour l'iteration et le recalcul du modele en fonction de ces échantillons, mais avant la collecte de la valeur de la cellule cible.
• Àprous chaque simulation - La macro s'exécute après chaque simulation executée, mais avant le stockage de la statistique optimisée pour la distribution de la cellule cible.
• Àprous le stockage de la sortie - La macro s'exécute après chaque simulation executée et après le stockage de la statistique optimisée pour la distribution de la cellule cible.
• En fin d'optimisation - La macro s'exécute en fin d'optimisation.

Cette fonction permet d'executer des calculs tributaires d'une macro au cours d'une optimisation. Les calculs de « bouclage » itératif et calculs nécessitant de nouvelles données provenant de sources externes en sont quelques examples.

Nom de la macro définit la macro à executer.

Commande Demarrer l'optimisation

Démarre une optimisation.

La commande ou l'icone Demarrer l'optimisation lance l'exécution d'une optimisation du modele et du classeur actifs. Dès le démarrage, RISKOptimizer affiche cette fenêtre de progression :

Cette fenêtre affiche l'information suivante :

• Itération : numéro, par rapport au nombre total, de l'iteration executée dans la simulation en cours.
• Simulations : nombre total de simulations executées ; x valables indique le nombre de ces simulations pour lesquelles toutes les contraintes ont été satisfaites.
  Durée: temps écoulé de l'exécution.
• Originale : valeur originale de la statistique pour la cellule cible telle que calculée lors d'une simulation initiale d'après les valeurs existantes des cellules ajustables dans la feuille de calcul.
• Meilleure :(Meilleure valeur actuelle de la statistique de la cellule cible à minimiser ou maximiser.

En cours d'optimisation, la barre d'etat d'Excel affiche aussi la progression de l'analyse.

Meilleure=2234,0900 (Simulation 15) Originale=1963,7200 Simulations complies=29 (28 correctes) Durée=00:00:49

La barre d'outils RISKOptimizer de la fenêtre de progression propose les options suivantes :

• Afficher les options d'actualisation Excel. L'affichage Excel peut être actualisé à chaque simulation, à chaque meilleure solution ou jamais. Remarquez que dans certaines situations, l'écran s'actualise indépendamment de ces paramètres : en cas de pause de l'optimisation, par exemple.
• Afficher Suivi RISKOptimizer. Affiche la pleine fenêtre de Suivi RISKOptimizer.
• Exécuter. Cette icône lance la recherche RISKOptimizer d'une solution basée sur la description actuelle de la boîte de dialogue Modèle RISKOptimizer. Àpres pause, l'icône Exécuter permet de relancer la recherche deaillesures solutions.
• Pause. Pour suspendre ou « figer » momentarily envenant le processus RISKOptimizer, cliquez sur l'icone Pause. La pause permet d'ouvrir et d'explorer les données de Suivi RISKOptimizer, de changer les paramètres, d'examiner la population au complet, d'afficher un rapport d'etat ou de copier un graphique.
• Arrêt. Arrête l'optimisation.

Commandes Utilaires

Commande Paramètres d'application

Affiche la boîte de dialogue Paramètres d'application, où se définit essent les paramètres par défaut.

De nombreux paramètres RISKOptimizer peuvent être configurés par défaut et appliqués à chaqueexecution du programme. Notamment : les paramètres d'arrêt par défaut, les taux de croissement et de mutation par défaut, etc.

Commande Solveur de contraintes

Exécuté le Soluér de contraintes

Le Solveur de contraintes améliore la capacité de traitement des contraintes de modèle de RISKOptimizer. Lorsque RISKOptimizer exécute une optimisation, les valeurs de cellules ajustables de départ sont censées satisfaire à toutes les contraintes fermes - ce qui peut dire que la solution originale est censée être valable. Si tel n'est pas le cas, l'algorithmme peut exéctuer un très grand nombre de simulations avant de trouver une première solution valable. Cependant, si un modele contient plusieurs contraintes, les valeurs de cellules ajustables qui seront conformes à toutes ne sont pas nécessairement évidentes.

Si un modele RISKOptimizer contient plusieurs contraintes fermes et que les optimisations échouent (aucune solution valable), vous en étés envisé et le Soluver de contraintes peut être exécuté. Le Soluver de contraintes exécuté l'optimisation en mode spécial, dans le but d'identifier une solution conforme à toutes les contraintes fermes. L'utilisateur peut suivre la progression de l'opération comme s'il s'agissait d'une optimisation ordinaire. La fenêtre de progression affiche le nombre de contraintes satisfaites dans la solution originale et dans la meilleure.

Un bouton de la fenêtre donne accès au Suivi RISKOptimizer. En mode Souver et contraintes, les détails de progression de l'optimisation peuvent être consultés comme en mode d'optimisation ordinaire, sous les ontlets Progression, Synthese, Journal, Population et Diversité. En mode Souver de contraintes, l'écran de suivi propose un autre onglet encore, intitulé Souver de contraintes. Cet onglet affiche l'état de chaque contrainte ferme (Satisfaite ou Non satisfaite) pour les solutions Meilleure, Originale et Dernière.

Suivi RISKOptimizer

Progression | Synthese Journal Population | Diversité Solvér du contraintes Options d'arrêt

Contraintes fermes

Meilleure	Originale	Dernière	Description	Formule
Satisfaite	Satisfaite	Satisfaite	Alma couverte	=RiskMean(K21) >= M21
Satisfaite	Non satisfaite	Non satisfaite	Auburn couverte	=RiskMean(K22) >= M22
Satisfaite	Non satisfaite	Non satisfaite	Antonito couverte	=RiskMean(K23) >= M23
Satisfaite	Satisfaite	Satisfaite	Appleton couverte	=RiskMean(K24) >= M24
Satisfaite	Satisfaite	Satisfaite	Barrow couverte	=RiskMean(K25) >= M25
Non satisfaite	Non satisfaite	Non satisfaite	Byers couverte	=RiskMean(K26) >= M26
Satisfaite	Satisfaite	Non satisfaite	Carthage couverte	=RiskMean(K27) >= M27
Satisfaite	Satisfaite	Satisfaite	Cedar couverte	=RiskMean(K28) >= M29
Satisfaite	Satisfaite	Non satisfaite	Dobbs couverte	=RiskMean(K29) >= M29
Satisfaite	Satisfaite	Satisfaite	Dover couverte	=RiskMean(K30) >= M30

Nombre de contraintes=10 Melleure = 9 contraintes satisfaites. (Simulation 66) Originale = 7 contraintes satisfaites. Simulations accomplies = 80 Durée = 00:01:06

OK

L'optimisation du Solveur de contraintes s'arrête automatiquement lorsqu'une solution conforme à toutes les contraintes fermes est identifiée. Elle peut aussi être interrompue d'un clic sur le bouton d'arrêt de la fenêtre de progression ou de Suivi RISKOptimizer. En fin d'exécution du Solveur de contraintes, vous pouvez désir, sous l'onglet Options d'arrêt du Suivi RISKOptimizer, la meilleure solution, la solution originale ou la dernière solution, comme pour les optimisations réalisées en mode ordinaire.

Remarquez qu'il n'est pas nécessaire de configurer le Solveur de contraintes avant l'exécution : les paramètres spécifiés dans le modele sont utilisés, à la seule différence que l'objet d'optimisation est de trouver une solution conforme à toutes les contraintes fermes.

L'option Régler la racine sur la valeur utilisée dans cette optimisation est recommendée sous l'onglet Options d'arrêt. Cette option est proposée car si la racine de nombres aléatoires n'est pas fixée, les contraintes satisfaites lors d'uneexecution du Solveur de contraintes risqueraient de ne pas l'être en mode d'execution ordinaire, même si les valeurs des cellules ajustables étaient identiques (puisque les résultats de la simulation dépendant de la racine). L'option est grisée si la racine est fixée dans la boîte de dialogue Paramètres d'optimisation avant l'exécution du Solveur de contraintes.

Suivi RISKOptimizer

L'icone loupe, sur la barre d'outils de la fenêtre de progression de RISKOptimizer, affiche l'utilitaire Suivi RISKOptimizer. Suivi RISKOptimizer régit et rapporte toute l'activité de RISKOptimizer.

Il permet le changement des paramètres et l'analyse de progression de l'optimisation. On peut aussi y suivre l'information en temps réel du problème et la progression de RISKOptimizer sur la barre d'état, au bas de la fenêtre.

Suivi RISKOptimizer - Onglet Progression

Affiche les graphiques de progression de la valeur de la cellule cible

Cet onglet de Suivi RISKOptimizer represente graphiquement l'évolution des résultats obtenus, par simulation, pour la cellule cible sélectionnée.

Ces graphiques de progression indiquent le nombre de simulations sur l'axe X et la valeur de la cellule cible sur l'axe Y. Pour en changer l'échelle, cliquez sur les limites des axes et ramenez-les à la nouvelle valeur d'échelle désirée. Un clic droit sur le graphique de progression ouvre la boîte de dialogue Options graphiques, pour une personnelisation accrue des graphiques.

Options graphiques

La boîte de dialogue Options graphiques affiche les paramètres de titres, légendes, échelle et polices du graphique affché.

Suivi RISKOptimizer - Onglet Synthese

Affiche les détails des valeurs des cellules ajustables.

Cet onglet de Suivi RISKOptimizer affiche un tableau récapitulatif des valeurs des cellules ajustables testées pendant l'optimisation, ainsi que les outils de réglage des taux de croissement et de mutation de chaque groupe de cellules ajustables du modele.

Sous le titre Paramètres de groupe de cellules ajustables, on peut changer les taux de croissement et de mutation de l'algorithmé génétique en cours de résolution du problème. Les changements apportés ici l'emportent sur les valeurs initiales de ces paramètres et deviennent immédiatement applicables. Ils affectent la population (le groupe de cellules ajustables) sélectionnée dans le champ Groupe affché.

Le taux de croisement par défaut de 0,5 est presque toutes recommends. Pour la mutation, beaucoup de modèles admettent jusqu'à 0,4, si l'on peut tracer la meilleure solution et qu'on est prét à consacrer plus de temps à la recherche. Une valeur de mutation de 1 (maximum) donne lieu à une recherche totalément aléatoire. RISKOptimizer effectue en effet la mutation après le croisement. En d'autres termes, après que les deux parents sélectionnés ont été croisés pourisser une solution descendante, 100% des « gènes » de cette solution passent par mutation à des valeurs aléatoires, annulant effectivement le role du croisement (voir « taux de croisement, fonction » et « taux de mutation, fonction » dans l'index pour plus de détails).

Suivi RISKOptimizer - Onglet Journal

Affiche un journal de chaqueexecution de simulation pendant l'optimisation.

Cet onglet de Suivi RISKOptimizer affiche un tableau récapitulatif de chaque simulation executée pendant l'optimisation. Ce journal inclut les résultats relatifs à la cellule cible, à chaque cellule ajustable et aux contraintes définies. Il n'est disponible que si l'options Tenir un journal de toutes les simulations est sélectionnée sous l'onglet Affichage de la boîte de dialogue Paramètres d'optimisation.

Les options « Afficher » régissant l'affichage du journal de toutes les simulations ou de celles pour lesquelles il y a eu progression seulement (amélioration du résultat d'optimisation). Données consignées dans le journal :

1) Temps écoulé : point de départ de la simulation.
2) Itér.: nombre d'iterations executées.
3) Résultat : valeur de la statistique de la cellule cible à maximiser ou minimiser, pénalités de contraintes couples comprises.
4) Moyenne sortie, Ec. Type sortie, Min sortie et Max sortie : statistiques de la distribution de probabilités de la cellule cible calculée.
5) Colonnes d'entrée : valeurs utilisées pour les cellules ajustables.
6) Colonnes de contrainte : indiquent si les contraintes ont eté satisfaites.

Suivi RISKOptimizer - Onglet Population

Liste toutes les variables de chaque organismé (chaque solution possible) de la population actuelle.

Ce tableau présente une grille listant toutes les variables de chaque organismme (chaque solution possible) de la population actuelle. Ces organismes ( « Org n » ) sont classés dans l'ordre allant du pire au meilleur. Comme ce tableau liste tous les organismes de la population, le paramètre « Population » de la boîte de dialogue Paramètres de RISKOptimizer en déterminé le nombre (50 par défaut). De plus, la première colonne du tableau affiche la valeur réalisante de la cellule cible pour chaque organismme.

Suivi RISKOptimizer - Onglet Diversité

Affiche un trace couleurs de toutes les variables de la population actuelle.

Le trace de l'onglet Diversité attribue des couleurs aux valeurs des cellules ajustables en fonction de la variation de la valeur d'une cellule donnée à travers la population d'organismes (solutions) stockés en mémoire en un point donné. (En termes d'optimisation génétique, il s'agit ici d'une indication de la diversité du capital génétique.) Chaque barre verticale du trace correspond à une cellule ajustable. Les lignes horizontales de chaque barre représentent les valeurs de la cellule concernée dans différents organismes (solutions). Les couleurs de ces lignes sont attribuées par division de la plage entre la valeur minimum et maximum d'une cellule ajustable donnée en 16 intervalles de longueur égale représentés, chacun,par une couleur différente. Ainsi, sur l'image illustrée, le fait que la barre verticale représentant la deuxieme cellule ajustable ne comporte qu'une seule couleur peut dire que la cellule a la même valeur dans chaque solution en mémoire.

Suivi RISKOptimizer - Onglet Options d'arrêt

Affiche les options d'arrêt de l'optimisation.

Un clc sur le bouton Arreter fait apparaitre l'onglet Options d'arrêt de Suivi RISKOptimizer. Ces options regissant l'actualisation de la feuille de calcul en fonction des valeurs valeurs calculées pour les cellules ajustables, le rétablissement des valeurs originales et la production d'un rapport de synthese d'optimisation.

OK détruit la population de solution de RISKOptimizer et place les valeurs sélectionnées dans le tableau. Pour enregistrer l'information relative à la session RISKOptimizer (valeurs de population, durée et nombre d'essayés exécutés), on veillera à sélectionner la création d'un rapport de synthèse d'optimisation.

Cette boîte de dialogue s'ouvre aussi lorsqu'un condition d'arrêt spécifique par l'utilisateur est remplie (fin d'évaluation du nombre d'essais demandés, durée d'optimisation écoulée, etc.) L'alerte d'arrêt propose trois可以选择 pour l'actualisation des valeurs des cellules ajustables dans le tableau : Meilleures, Originales et Dernières.

• Meilleures. Cette option accepte les résultats de RISKOptimizer et met fin à la recherche deaillesures solutions. Les valeurs du excellent scenario identifié par la recherche de RISKOptimizer s'inscrivent dans les cellules ajustables du tableau.

• Originales. Cette option rétablit les valeurs originales des cellules ajustables, avant l'exécution de RISKOptimizer et met fin à la recherche de importantes solutions.

• Dernières. Sous cette option, RISKOptimizer place les dernières valeurs calculées de l'optimisation dans la feuille de calcul. Cette option est particulièrement utile au débogage des modèles.

Les options Rapports à générer peuvent produit des feuilles de synthese d'optimisation utiles au rapport des résultats d'une execution et à la comparaison des résultats d'uneExecution à l'autre. Les options de rapport suivantes sont proposées :

• Synthese d'optimisation. Ce rapport de synthese d'optimisation fait etat des date et heures de l'execution, des parametes d'optimisation utilisés, de la valeur calculée pour la cellule cible et de la valeur de chaque cellule ajustable.

Ce rapport est utile à la comparaison des résultats d'optimisations successives.

Journal de toutes les simulations. Ce rapport consigne les résultats de toutes les simulations itératives effectuees.

• Journal de progression. Ce rapport consigne les résultats de toutes les simulations iteratives ayant amélioré le résultat de la cellule cible.

Chapitre 6 : Optimisation

Introduction. 152

Méthodes d'optimisation 152

Algorithms par escalade. 155

Solveur Excel. 158

Types de problèmes 159

Problèmes linéaires 159

Problèmes non linéaires 159

Problèmes à base de tables 162

Problèmes combinatoires 162

Introduction

RISKOptimizer combine l'optimisation et la simulation pour permettre l'optimisation de problèmes contenant des éléments incertains. Les trois chapitres qui suivent décrivent les techniques d'analyse dont RISKOptimizer tire parti : 1) l'optimisation, 2) les algorithmes génétiques et 3) la simulation.

Méthodes d'optimisation

Les problèmes d'optimisation Excel classiques analysés à l'aide de Soluver ou d'Evolver (compagnons d'optimisation Excel) se compose des éléments suivants :

• une sortie ou cellule « cible » à minimiser ou maximiser,
• un ensemble de cellules en entrée ou « cellules ajustables » dont on contrôle les valeurs.
• un ensemble de contraintes à respecter, souvent exprimées à l'aide d'expressions telles que COÛTS<100 ou A11>=0.

Lors de l'optimisation par Solveur ou Evolver, les cellules ajustables changent de valeur selon les plages admises que vous précisez. Pour chaque ensemble possible de valeurs de cellules ajustables, le modele se recalcule et une nouvelle valeur est generée pour la cellule cible. En fin d'optimisation, une solution (ou combinaison de valeurs de cellules ajustables) optimale est proposée. Cette solution représenté la combinaison des valeurs de cellules ajustables qui produit la meilleure valeur (minimum ou maximum) de la cellule cible tout en satisfaisant aux contraintes définies.

Certain problèmes d'optimisation sont beaucoup plus difficiles que d'autres à résoudre. Pour les problèmes complexes, tels qu'un modele Excel de recherche de l'itinéraire le plus court entre 1000 villes, il n'est pas réalisé d'examiner chaque solution possible. L'approche exigerait en effet plusieurs années de calculs sur les ordinateurs les plus performants.

Pour résoudre ce type de problème, il faut effectuer la recherche dans un sous-ensemble de solutions possibles. L'examen de ces solutions peut indiquer la manière d'en tracer deailles, par le biais d'un algorithme. Un algorithme représenté, tout simplement, une description, pas à pas, de l'approche d'un problème. Tous les programmes informatiques, par exemple, reposent sur la combinaison de nombres algorthèmes.

Commençons donc par explorer la manière dont la plupart des algorithmes de résolution représentent un problème. Les problèmes se répartissent pour la plupart en trois composants fondamentaux : des entrées, une fonction et une sortie réalisante.

Recherche de étant donné pour obtenir le/la meilleur/e

Composants du problème	Entrées	Fonction	Sortie
Optimisation dans Excel	Variables	Modèle	But

Supposons que notre problème d'optimisation implique deux variables, X et Y . En équation, ces deux variables produit le résultat = Z . Notre problème consiste à identifier la valeur de X et de Y qui produit la plus grande valeur Z . Z est, en quelleserte, la « cote » qui indique la qualité d'une association particulière de X et Y .

Recherche de étant donné pour obtenir le meilleur

Dans cet exemple

X et Y

Équation

Z

Un trace de chaque ensemble de X, Y et des Z résultats produit un graphique de surface tridimensionnel tel que celui illustré ci-dessous.

« Paysage » de scénarios ou solutions possibles.

Chaque intersection d'une valeur X et d'une valeur Y produit une hauteur Z. Les sommets et les vallées de ce « paysage » représentent de bonnes et de mauvaises solutions, respectivement. La recherche du maximum ou du plus haut point de cette fonction à travers l'examen de chaque solution prendrait beaucoup trop de temps, même sur un ordinateur puissant doté du plus rapide des logiciels*. N'oublions pas que nous ne donnons à Excel que la fonction en soi, pas un graphique de la fonction, et que nous pourrions tout aussi bien nous trouver face à un problème à 200 dimensions只不过 qu'à celui-ci, à deux dimensions. Il nous faut donc une méthode qui nous permette d'effectuer moins de calculs et de才知道 malgré tout une Productivité maximale.

Algorithms par escalade

Considérons donc un simple algorithme, dit « d'escalade ». Cet algorithme pourrait comme suit :

1) On part d'un point aléatoire du paysage (supposition aléatoire).
2) On progresses d'une faible distance dans une direction arbitraire.
3) Si on aboutit à un nouveau point plus élevé, on y reste et on repete la deuxieme étape. Si le nouveau point est moins élevé, on revient au point d'origine et on recommence.

L'escalade n'essaie qu'une solution, ou un scenario, à la fois. Nous allons utiliser un point noir (*) pour représentier une solution possible (un ensemble des valeurs X, Y et Z). En plaçant ce point au point de départ aléatoire, on espère que la méthode par escalade l'amènera au plus haut point du graphique.

• Dans notre diagramme, la fonction est représentée tel un paysage lisse. Dans les rares cas où les fonctions sont simples et lisses (déférenciables), il est possible de recourir au calcul pour trouver les minima et les maxima. Les problèmes réalisistes ne se décrivent cependant pas, pour la plupart, par des fonctions lisses.

Le diagramme ci-dessus illustre bien que la direction désirée est vers la croite. Nous ne le savons cependant que parce que nous avons déjà vu l'ensemble du paysage. Tandis que l'algorithmme s'exécute, il perçoit le paysage avoirinant, mais pas sa totalité : il doit l'arbre, mais pas la ford.

Dans la plupart des problèmes réels, le paysage n'est pas aussi lisse et il faudrait des années pour procéder au calcul complet. On ne calcule donc que le scenario actuel et ceux de son environnement immédiat. Imaginez que notre point noir est un homme aux yeux bandés planté au beau milieu d'un paysage valonné. Selon l'algorithmme de l'escalade, cet homme dirigerait le pied dans chaque direction mais ne le poserait que s'il sentait une élevation du terrain. Il progresserait ainsi vers le haut et finirait par arriver au sommet de la colline, où le sol, dans chaque direction, serait maintainant plus bas. L'approcheARAIIT simple, mais le problème est grave si I'homme part d'un autre endroit ... et escalade la mauvaise colline (voir le diagramme cidesous) !

Meme si la fonction est lisse, l'escalade peut échouer si l'on part d'un endroit moins idéal (image de droite).

L'escalade n'est identifiée ainsi que le sommet le plus proche, ou le maximum local. Ainsi, si le problème considéré présente un paysage de solutions extrémement accidenté, comme la plupart des modèles réalisistes, il n'est guéré probable que l'escalade trouve le sommet le plus élevé, ou même l'un des plus élevés seulement.

L'escalade présente un autre problème : comment trouve-t-on effectivement le terrain voisin de l'emplacement où l'on se trouve ? Si le paysage est décrit par une fonction lisse, la différenciation (une technique de calcul) peut permettre d'identifier la direction de la cote la plus raide. Si le paysage est discontinu ou non différenciable ( comme il l'est plus généralement dans la réalité), il faut calculator la « pertinence » des scénariosavoisinants.

Supposons par exemple qu'une banque engage un agent de sécurité de 9 à 17 heures pour garder la banque, mais qu'elle doive lui accorder deux (2) pauses d'une demi-heure. Le problème consiste à identifier les heures de pause optimes, compte tenu des règles générales de rapports de performance/fatigue et les différents niveaux d'activité de clientèle pendant la journée. On peut commencer par essayer différentes combinaisons de pauses et par les évaluier. Si le programme actuel prévoit les pauses à 11 et 15 heures, on pourrait calculer la Productivité des scénarios avoirinants suivants :

Direction	Pause 1 (x)	Pause 2 (y)
Solution actuelle	11 heures	15 heures
Scénario Ouest	10 h 45	15 heures
Scénario Est	11 h 15	15 heures
Scénario Nord	11 heures	15 h 15
Scénario Sud	11 heures	14 h 45

Si le nombre de cellules ajustables (pauses) était de trois au lieu de deux, on aurait à considérer huit directions différentes. En fait, pour 50 variables seulement (hypothèse parfaitement réalisée pour un problème d'envergure moyenne), on devrait calculer la productivité de 2^s_0 , soit plus de mille billions de scénarios, pour un simple agent de sécurité!

Certaines modifications peuvent être apportées à la méthode de l'escalade pour améliorer sa capacité de produit des maxima globaux (les collines les plus haute des l'ensemble du paysage). L'escalade convient le mieux à la résolution de problèmes unimodaux (à un seul sommet), d'ou le recours à cette technique par certains programmes d'analyse. Son utilisé est cependant très limitée face aux problèmes complexes et/ou volumineux.

Solveur Excel

Excel s'accompagne d'un utiliser d'optimisation appelé Soluteur. Soluteur peut résoudre deux types de problèmes : linéaires et simples non linéaires. La résolution des problèmes linéaires s'effectue selon une routine de programmation linéaire. Cette technique mathématique classique, parfois appelée méthode « Simplexe», trouve toujours la réponse parfaite aux petits problèmes purement linéaires.

Comme la plupart des autres mini-solveurs, le solveur Microsoft résout également les problèmes non linéaires, selon une routine d'escalade (dite « GRG2 »). Une routine d'escalade part des valeurs de variable courantes et les ajuste lentement jusqu'à ce que la sortie du modele ne s'améliore plus. Ainsi, les problèmes qui doivent plus d'une solution possible peuvent être impossibles à résoudreADFQUATMENT, car Solveur aboutit à une solution locale, sans pouvoir acceder à la solution globale (voir la figure ci-dessous).

Paysage de solutions possibles (solution locale perché / solution globale réelle)

Solveur exige en outre que la fonction représentée par le modele soit continue. Autrement dit, la sortie doit évolver de manière lisse sous l'effet de l'ajustement des entrées. Si le modele utilise des tables de recherche, acquiert des données bruyantes en temps réel d'un autre programme, contient des éléments aléatoires ou implique des règles de type « si, alors», il sera irrégulier et discontinu et Solveur ne pourrait pas le résoudre.

Solveur impose par ailleurs une limite au nombre de variables et à celui de contraintes du problème (200), au-delà duquel une technique plus puissant doit être utilisée.

Types de problèmes

Plusieurs types de problèmes se présent généralement à l'optimisation.

Problèmes linéaires

Dans les problèmes linéaires, toutes les sorties sont de simples fonctions linéaires des entrées, comme dans y = mx + b . Quand les problèmes font appel à de simples opérations arithmetiques telles que l'addition, la soustraction et les fonctions Excel telles que TENDANCE() et PREVISION(), les relations entre les variables sont purement linéaires.

Depuis l'avènement de l'ordinateur et l'invention de la méthode Simplexe par George Dantzig, les problèmes linéaires sont assez facés à résoudre. Un utiliser de programmation linéaire convient le mieux à la résolution rapide et précise d'un simple problème linéaire. L'utilitaire S solveur d'Excel devient un outil de programmation linéaire lorsque la case « Modèle suppose linéaire » est cochée. Solveur utilise dans ce cas une routine de programmation linéaire pour trouver rapidement la solution ideale. Si un problème peut être exprimé en termes purement linéaires, la programmation linéaire est lechioix de prédilection. Dans la réalité, la plupart des problèmes ne sont malheureusement pas linéaires.

Problèmes non linéaires

Si le coût de production et de livraison de 5000 objets était de € 000, cela vousdrait-il dire que la production et la livraison d'un objet couterait €1? Probabilité pas. La chaine de production de l'usine consomme toujours de l'énergie, le travail de bureau est identique, les matières premières doivent toujours être achétées en vrac, les camions consomment la même quantité de carburant pour la livraison et les chauffeurs doivent toujours être payés pour leur journée qu'elle soit l'importance du chargement. Dans la réalité, la plupart des problèmes n'impliquent pas de variables à simples relations linéaires. Ils impliquent des opérations de multiplication, division, des exposants et des fonctions Excel intégrées telles que RACINE() et CROISSANCE(). Quand les variables ont un rapport disproportionné lesunes par rapport aux autres, le problème devient non linéaire.

La gestion d'un processus de fabrication dans une usine de produits chimiques présente un parfait exemple de problème non linéaire. Supposons que nous voulions mélanger certains reactifs en vue de l'obtention, comme résultat, d'un produit chimique. La vitesse de la réaction peut varier de manière non linéaire suivant la quantité de reactifs disponible. À un moment donné, le catalyseur est saturé et l'excess de reactif devient encombrant. Le diagramme ci-dessous illustre cette relation :

(vitesse de réaction / niveau de réactif)

Si l'oncherche simplement à identifier le niveau minimum de reactif qui produit la plus grande vitesse de réaction, il suffit de partir d'un point quelconque du graphique et de suivre la courbe jusqu'au sommet, selon la méthode de l'escalade.

L'escalade produit toujours la(Meilleure réponse quand (a) la fonction explorée est lisse et que (b) la valeur de départ est sur un versant du plus haut sommet. Si l'une de ces conditions n'est pas satisfaite, on risque d'aboutir à une solution locale只不过 que globale.

Pour les problèmes qui ne sont juste pas linéaires, comme on le voit souvent en pratique, beaucoup de solutions sont possibles sur un paysage particulièrement compliqué. Si le problème présente de nombreuses variables et/ou que les formules impliquées sont extrémement bruyantes ou vallonnées, l'escalade ne trouvera probablement pas la meilleure réponse, même après des centaines d'essayis au départ de points différents. Une solution sous-optimale et extrémement locale sera plus vraiemblablement produit (voir la figure ci-dessous).

L'escalade trouve le maximum local mais pas global.

Données bruyantes : l'escalade n'est pas efficace, même après plusieurs essais.

RISKOptimizer et Evolver (la source de l'optimiser par algènithmes génétiques de RISKOptimizer) ne précèdent pas par escalade. Ils appliquent只不过 une technique de recherche stochastique dirigée, dite d'« algorithme génétique ». RISKOptimizer évolve ainsi dans tout l'espace de solution d'un problème, examinant de nombreuses combinaisons de valeurs en entrée sans se perdre dans les valeurs optimes locales. Mieux encore, RISKOptimizer favorise la « communication » entre les scénarios intéressants, afin d'obtenir une information précieuse sur le paysage de solution globale. Il utilise ensuite cette information pour mistréx estimer les scénarios susceptibles de réussite.

RISKOptimizer génére de nombreux scenarios possibles, puis raffine la recherche en fonction de l'information reçue.

Problèmes à base de tables

Beaucoup de problèmes exigent le recours à des tables de recherche et bases de données. Ainsi, pour déterminer les quantités de différents matériaux à acquérir, il peut être nécessaire de rechercher le prix facturé pour différentes quantités.

Les tables et les bases de données rendent les problèmes « discontinus » (non lisses). La recherche en devient difficile pour les routines d'escalade telles que Solveur. Indifférent à la continuité des fonctions qu'il évalue, RISKOptimizerer peut trouver de bonnes solutions aux problèmes qui font appel aux tables, même nombreuses,astes et interconnectées.

Si un problème exige la recherche de valeurs dans une base de données ou une table de données Excel et que l'index de l'élement de table est une variable ou une fonction de variable, il convient d'utiliser Evolver ou RISKOptimizer. Si l'élement de table est simple et constant (le même enregistrement est extrait de la table independantly des valeurs des variables en entrée), il s'agit en fait simplement d'une constante et Solveur permet probablement de résoudre efficacement le problème.

Problèmes combinatoires

Il existe une vaste catégorie de problèmes extrémement différents des problèmes numériques examinés jusqu'à. Les problèmes dont les sorties impliquent le changement d'ordre des variables en entrée existantes ou le groupement de sous-ensembles d'entrées sont qualifiés de problèmes combinatoires. Ces problèmes sont généralement très difficiles à résoudre, car ils exigent souvent un temps exponentiel. Autrement dit, la durée nécessaire à la résolution d'un problème à 4 variables pourrait être 4 × 3 × 2 × 1 , et le redoublement du nombre de variables (8) ferait passer la durée de résolution à 8 × 7 × 6 × 5 × 4 × 3 × 2 × 1 , soit un facteur de 1680. Le nombre de variables est double, mais celui des solutions possibles à vérifier augmente de 1680 fois. Par exemple, le choix de l'ordre de jeu d'une equipe de base-ball est un problème combinatoire. Si l'on a 9 joueurs, on peutCHOISIR L'un des 9 comme premier à la batte. Il faut ensuiteCHOISIR L'un des 8 joueurs restants en deuxieme position, puis L'un des 7 joueurs restants en troisieme position, etc. Il y a donc 9 × 8 × 7 × 6 × 5 × 4 × 3 × 2 × 1 possibités d'organisation des 9 joueurs, soit environ 362 880 ordres différents. Si l'on double le nombre de joueurs, on se trouve face à 18 choix factoriels, soit 6 402 373 705 000 000 d'ordres possibles!

L'algorithmé générique de RISKOptimizer et d'Evolver analyse intelligemment les permutations possibles. Il s'agit d'une méthode beaucoup plus pratique que la recherche de toutes les possibilités. L'approche est aussi beaucoup plus efficace que l'examen de permutations purement aléatoires : les sous-ordres des bons scenarios peuvent être conservés et utilisés pour produit de更好地 scénarios encore.

Chapitre 7 : Algorithms génétiques

Introduction 167

Histoire 167

Example biologique 171

Example numérique 173

Introduction

RISKOptimizer recourt aux algorithms génétiques pour rechercher les réponses optimes aux modèles de simulation. Ces algorithms sont adaptés d'Evolver, compagnon d'optimisation Excel de Palisade Corporation. Ce chapitre présente une introduction aux algorithms génétiques pour aider à comprendre leur usage dans l'optimisation de modèles de simulation.

Histoire

Les premiers algètithmes génétiques ont été développés par John Holland, à l'University of Michigan, au début des années 1970 Holland était intrigué par la facilité avec laquelle les systèmes biologiques pouvaient executer des tâches qui échappaient même aux superordinateurs les plus puissants. Les animaux peuvent, sans erreur, reconnaître des objets, comprendre et traduire des sons et, généralement, naviguer à travers un environnement dynamique de manière presque instantanée.

Depuis des dizaines d'années, les scientifiques promettent de reproductive ces capacité au niveau de la machine. On commence cependant à reconnaître combien la tâche est difficile. La plupart des scientifiques convennent que tout système biologique complexe étant present des qualités est le produit d'une évolution.

D'après ce qu'en dit la théorie, l'évolution a produit des systèmes dotés d'étonnantes capacités par le biais de blocs de construction relativement simples autoréliqués selon quelques règles élémentaires :

1) L'évolution a lieu au niveau du chromosome. L'organisme n'évolue pas. Il ne sert que de vehicule au transport et au transfert des gènes. Ce sont les chromosomes qui changent dynamiquement à chaque réorganisation des gènes.
2) La nature tend a reproductive davantage les chromosomes qui produit un organisme plus « apte ». Si un organisme survit suffisamment longtemps et qu'il est sain, ses gènes sont plus susceptibles d'être transmis à une nouvelle génération d'organismes, par la reproduction. Ce principe est souvent désigné sous l'expression de « survie du plus apte ». N'oublions pas que « le plus apte » est une expression relative : un organisme ne doit être pertinent que par rapport aux autres de la population courante pour « réussir ».

3) La diversité doit être maintainue dans la population. Des mutations apparentment aléatoires se produit frequentlyment dans la nature pour assurer la variation des organismes. Ces mutations génétiques donnent souvent lieu à un trait utile, et parfois même essentiel à la survie de l'espace. Dotée d'un plus large spectre de combinaisons possibles, une population est aussi moins vulnérable à une faibresse commune qui risquerait de la détruire (virus, etc.) ou aux problèmes d'endogamie.

Lorsqu'on décompose l'évolution en ses blocs élémentaires, il est plus facile d'appliquer ces techniques au monde de l'informatique et de progresser veritablement vers des machines plus fluides au comportement plus naturel.

Holland s'est ainsi mis à appliquer ces propriétés de l'évolution à de simples chaînes de valeurs numériques représentant les chromosomes. Commençant par encoder son problème en chaînes binaires (lignes de chiffres « 1 » et « 0 ») chromosomesiques, il a ensuite demandé à l'ordinateur de générer un grand nombre de ces chaînes de « bits » pour en former une vaste population. Une fonction de pertinence lui apermis d'évaluer et de classer chaque chaîne de bits. Celles jugées les plus « aptes » ont échangé leurs données avec d'autres à travers une routine de « croissement » pour créé des chaînes de bits « descendants ». Holland a même soumis ses chromosomes numériques à un opérateur de « mutation » charge d'injecter un certain caractère aléatoire dans les chromosomes « descendants » résultats, afin de conserver la diversité de la population. Cette fonction de pertinence a remplace le role de la mort dans le monde biologique, en déterminant les chaînes suffisamment fortes pour continuer à se reproduce et celles à éliminer de la mémoire.

Le programme a gardé un nombre donné de ces « chromosomes » en mémoire, et cette « population » compte de chaînes à continué à évoluer jusqu'à maximisation de la fonction de pertinence. Le résultat a ensuite été décodé et réexpressé dans ses valeurs originales pour révérer la solution. John Holland demeure un pionnier actif dans son domaine. Des centaines de scientifiques et autres experts l'ont rejoint et consacrent la plus grande partie de leur temps à ce remplacement promesseur des techniques linéaires, mathématiques et statistiques conventionnelles.

L'algorithmie génétique original de John Holland était plutôt simple, mais remarquablement solide et apte à tracer les solutions optimes à une grande variété de problèmes. Bien des programmes personnalisés résolvent aujourd'hui des problèmes réels particulièrement complexes et imposants à l'aide de versions légèrement modifiées seulement de ce premier algorithme génétique.

Adaptations modernes des algorithmes génétiques

L'intérêt a grandi dans les milieux académiques et, tandis que la puissance informatique commençait a s'introduire dans les ordinateurs de bureau grand public, les normes telles que Microsoft Windows et Excel n'ont pas tardé à facilititer la conception et la maintenance de modèles complexes. L'usage de nombres réelsplatzôt que de représentations de chaînes binaires a éliminé la tâche difficile de l'encodage et du décodage des chromosomes.

Le succès de l'algorithmie génétique est aujourd'hui hui exponentiel, séminaires, guides, articles de magazine et conseils d'experts à l'appui. L'International Conference of Genetic Algorithms se concentre d'ores et déjà sur les applications pratiques, signe de maturité qui échappe aux autres technologies de l'« intelligence artificielle ». Les plus grandes entreprises recourent régulièrement aux algorithmes génétiques pour résoudre leurs problèmes, des sociétés de courtage aux centrales électriques, en passant par les compagnies de téléphone, les chaines de restauration, les constructeurs automobiles et les reseaux de télévision. Il y a en fait de fortes chances que vous ayez vous-même deja utilisé, indirectement, un algorithme génétique.

Exemple biologique

Considérons un simple exemple d'évolution (à faible échelle) dans le monde biologique. Par « évolution », on entend ici tout changement de la distribution ou fréquence de gènes dans une population. Bien sur, l'aspect intéérissant de l'évolution est qu'elle tend à donner lieu à des populations en adaptation permanente à leur environnement.

Supposons donc que nous examinions une population de souris. Ces sourisprésentent deux tailles, petite et grande, et deux couleurs, gris clair et gris foncé. Notre population se compose des huit souris suivantes:

Un jour, des chats arrivent dans les environs et se mettent à manger les souris. Il se revèle que les chats ont plus de difficulté à tracer les souris plus petites et plus fonçées. Ainsi, différentes souris ont différentes chances d'eviter les chats pendant une période suffisamment longue pour pouvoir se reproduce. La nature de la génération suivante de souris en est affectée. Si l'on suppose que les vieilles souris meurent peu après s'être reproduites, la nouvelle génération peut seprésenter comme suit :

Remarquez que les grandes souris, celles de couleur claire et, tout particulièrement, les grandes souris gris clair ont du mal à survivre suffisamment longtemps pour se reproduce. La tendance se poursuit à la génération suivante.

La population se compose désormais principalement de petites souris de couleur plus foncée, plus aptes à survivre dans cet environnement que les autres types. De même, tandis que les chats deviennent affamés par manque de souris, peut-être ceux qui préférent l'herbe seront-ils比较好 adaptés et transmettront-ils leur génie herbivore à une nouvelle génération de chats. Tel est le principe fondamental de la « survie du plus apte ». Plus précisément, on pourrait parler de « survie jusqu'à la reproduction ». En termes d'évolution, être le calibataire en toute surveillance sante d'une population est sans intérêt, puisqu'il faut qu'un être se reproduise pour que ses gènes influencent les générations futures.

Exemple numérique

Imaginons un problème à deux variables, X et Y, produitant un résultat, Z. Le calcul et le trace du résultat Z pour chaque valeur X et Y possible produit un « paysage », comme nous l'avons déjà décrit au chapitre 6 : Optimisation. Si nous cherchons à identifier le « Z » maximum, les sommets de la fonction représentent de « bonnes » solutions et les creux, de « mauvaises » solutions.

Lors de l'utilisation d'un algorithme génétique visant à maximiser la fonction, on commence par créé aléatoirement plusieurs solutions ou scénarios possibles (les points noirs),只不过 que de ne désoir qu'un point de départ. On calcule ensuite la sortie de la fonction pour chaque scenario et on marque chaque scenario d'un point noir. On classe ensuite tous les scénarios en fonction de leur hauteur, du meilleur au pire. On garde les scénarios de la moitié supérieure et on elimine les autres.

On commence parmaker une « population »complete des solutions possibles.Certainesserontmoilleures（plushautes）qued'autres.

On classe ensuite tous les points obtenus et on ne garde que les solutions qui presentent de更好地 résultats.

Chacun des trois scenarios restants se redouble, pour ramener le nombre total à six. La partie intéressante de l'opération se produit ici : Chacun des six scenarios se compose de deux valeurs ajustables (tracées sous forme de coordonnées X et Y). Les scenarios s'associent aléatoirement en paires. Chaque scenario échange maintainant la première de ses deux valeurs ajustables avec la valeur correspondante de son partenaire. Par exemple :

	Avant	Après
Scénario 1	3,4, 5,0	2,6, 5,0
Scénario 2	2,6, 3,2	3,4, 3,2

Cette opérationporte le nom de croissement.Apres accouplement aléatoire et croissement de nos six scénarios, on peut obtenir un nouvel ensemble de scenarios tel que celui-ci:

Dans l'exemple ci-dessus, on suppose que les trois scénarios originaux - a, b et c - se sont associés avec les doubles A, B et C pour former les paires aB, bC et cA. Ces paires ont ensuite échangé la valeur de leur première cellule ajustable - ce qui revient, dans notre diagramme, à échanger les coordonnées x et y entre les paires de points. La population de scénarios a ainsi vécu une génération, avec son cycle de « mort » et de « naissance »

Remarquez que certains des nouveaux scénarios produit une sortie inférieure (hauteur moindre) à celle de la génération d'origine. Signe de progrès, un scenario a cependant progressé sur la colline la plus élevé. Si nous laissons la population évolverer pendant une génération encore, on obtendra peut-être un paysagesemblable à celui-ci:

Il est clair que la performance moyenne de la population de scénarios s'est améliorée par rapport à la dernière génération. Dans cet exemple, il ne reste plus guère de place à l'amélioration. La raison en est qu'il n'y a que deux gènes par organisme, six organismes seulement et aucune possibilité de création de nouveaux gènes. En d'autres termes, le capital génétique est limité. Le capital génétique représentée la somme de tous les gènes de tous les organismes de la population.

Les algorithmes génétiques peuvent être rendus beaucoup plus puissants par réplication accrue de la force inherente de l'évolution dans le monde biologique : en accroissant le nombre de gènes par organisme, en accroissant le nombre d'organismes d'une population et en admettant des mutations aléatoires occasionnelles. On peut de plus désirir les scénarios appelés à survivre et à se reproductive de manière plus proche de la réalité naturelle : avec un élément aléatoire favorisant légèrement les réalisures performances,只不过 que de ne retenir que les réalisures performances à la reproduction (meme le plus grand et le plus fort des lions peut être frappé par la foudre !)

Toutes ces techniques stimulent le raffinement génétique et contribuient au maintien de la diversité du capital génétique, en réservent toutes sortes de gènes au cas où ils s'avéreraient utiles dans d'autres combinaisons. RISKOptimizer applique automatiquement toutes ces techniques.

Chapitre 8 : Simulation et analyse de risque

Introduction 179

Définition du risque 179

Caracteristiques du risque. 180

Necessité de l'analyse du risque 181

Évaluation et quantification du risque 183

Description du risque avec une distribution de probabilités....184

Modélisation de l'incertitude dans RISKOptimizerizer 185

Variables. 185

Certaines ou incertaines 186

Indépendantes ou dépendantes 186

Analyse d'un modele avec simulation. 189

Simulation 189

Fonctionnement de la simulation 190

Introduction

RISKOptimizer fait appel à la simulation pour:gérer l'incertitude presente dans les modèles Excel qu'il optimise. Ses méthodes 1) de modélisation de l'incertitude presente dans une feuille de calcul et 2) d'exécution d'une simulation sur le modele sont toutes deux extraites de @RISK,compagnon Excel de simulation et d'analyse du risque proposé par Palisade Corporation. Ce chapitre présente une introduction à l'analyse du risque et à la simulation pour aider le lecteur à moins comprendre la configuration de modèles de simulation dans RISKOptimizer.

Définition du risque

Tout le monde sait que le « risque » affecte le joueur sur le point de jeter les dés, le foreur sur le point de forer un puits de petrole, ou le funambule sur le point de poser le pied sur la corde. Hormis ces simples examples, le concept de risqueTrouve sa raison d'être dans le fait que nous reconnaissons le caractère incertain de l'avirin, notre incapacité de connaître le lendemain d'une action executée aujourd'hui. Dans la notion du risque se reflète la multiplicité des résultats possibles d'une action donnée.

En ce sens, toutes les actions sont « risquées », de la traversée d'une rue à la construction d'un barrage. Toutefois, le terme est généralement réservé à des situations dans lesquelles l'eventail des issues possibles d'une action donnée est significatif. Les actions courantes, comme traverser la rue, ne sont généralement pas risquées; en revanche, la construction d'un barrage peut désenter un risque substantiel. Entre ces deux extrêmes, il existe divers degrés de risque. Bien que vague, cette distinction est importante. Si vous estimez une situation hasardeuse, le risque devient un critère de décision dans la ligne de conduite à adopter, et une forme d'analyse du risque devient alors viable.

Caracteristiques du risque

Le risque découle de notre inaptitude à connaître l'avenir ; il indique un degré d'incertitude suffisant pour que nous le remarquions. Les caractéristiques importantes du risque permettent de很好地 cerner cette définition un peu vague.

En premier lieu, le risque peut être objectif ou subjectif. Jouer à pile ou face est un risque objectif car les chances sont connues. Bien que l'issue soit incertaine, la théorie, l'expérience ou le bon sens permettent de déscrie en toute précision le risque objectif. Tout le monde s'accorde sur la description d'un risque objectif. En revanche, la description des chances qu'il pleuve jegudi prochain est moins évidente : il s'agit là d'un risque subjectif. À partir des mêmes informations, théories, ordinateurs, etc., un météorologue A peut déterminer un risque de pluie de 30% , tandis que pour le météorologue B, ce risque est de 65% . Aucun des deux n'a tort. La description d'un risque subjectif est laissée à la libre interprétation de l'auteur dans la mesure où il peut toujours raffiner son évaluation sur la base de nouvelles informations, d'une étude plus approfondie, ou en considérant l'opinion d'autrui. La plupart des risques étant subjectifs, il y a la des implications importantes pour toute personne responsable d'analyser le risque ou de prendre des décisions en fonction d'une analyse de risque.

En deuxieme lieu, decide qu'une opération est hasardeuse fait intervenir un jugement personnel, même en présence de risques objectifs. Supposons par exemple que vous gagniez 1 euro sur pile et que vous en perdiez 1 sur face. La marge comprende entre 1 et -1 euro est généralement considérée comme négligeable. Si l'enjeu était de 100 et -100 000 euros, par contre, la plupart desgens trouveraient la situation只想 hasardeuse. Cependant, pour une minorité nantie, cette plage d'issues ne serait pas significative.

En troisième lieu, les actions hasardeuses, et donc le risque, sont des situations que l'on peut souventCHOISIR ou eviter. La quantité de risque jugée acceptable varie d'un individu à l'autre.Par exemple, deux personnes disposant d'un actif net égal sont susceptibles de réagir tout à fait différemment au pari de 100 000 euros décrit ciddessus: l'une peut l'accepter et l'autre, le refuser. Leurs préférences individuelles, en matière de risque, sont différentes.

Nécessité de l'analyse du risque

La première étape de l'analyse du risque et de la modélisation consiste à en reconnaître la nécessité. La situation qui vous intéresse présente-t-elle un risque significatif ? Les quelques exemples qui suivent vous aideront peut-être à évaluier le caractère risqué ou non de vos propres situations :

Risque lié à la création et à la commercialisation d'un nouveau produit - Le service de recherche et développement sera-t-il en mesure de résoudre les problèmes techniques qui se posent? Est-ce qu'un concurrent vous devancera dans la commercialisation ou la qualité du produit? Quel sera l'impact de la campagne publicitaire proposée sur les niveaux de vente? Les coûts de production seront-ils conformes aux prévisions? Le prix de vente proposé devra-t-il être modifié pour reflérer des niveaux de demande non anticipés?

Risques liés à l'analyse de valeurs mobilières et de gestion d'actif - Dansquelle mesure une proposition d'achat affectera-t-elle la valeur d'un portefeuille? Les nouveaux directeurs auront-ils une influence sur le cours du marché? Une société acquise produita-t-elle les bénéfices prevus? Quel sera l'impact d'un redressement du marché sur un secteur industriel donné?

Risques liés à la gestion d'entreprise et à la planification – Un niveau de stocks donné suffira-t-il à répondre aux niveaux imprévisibles de la demande? Les négociations contractuelles syndicales imminentes vont-elles produit une hausse nette des coûts de la main-d'oeuvre? Quel sera l'impact de la législation écologique en cours sur les coûts de production? Dans quelles mesure les événements politiques et commerciaux affecteront-ils les fournisseurs étrangers en termes de taux de change, de protectionnisme et de dates delivraison?

Risques liés à la conception et à la construction d'une structure (bâtiment, pont, barrageage,...) - Les coûts des matériaux de construction et de main-d'oeuvre seront-ils conformes aux prévisions? Une grève du travail affectera-t-elle le calendrier de construction? Les niveaux d'effort maximum dus à la foule et aux éléments correspondront-ils aux prévisions? L'effort risque-t-il d'atteindre le point de rupture?

Risques liés aux investissements dans l'exploration minière et petrolière - L'exploration sera-t-il productive? Si un gissement est découvert, sera-t-il couteux? Les coûts de mise en exploitation du gissement seront-ils conformes aux prévisions? Un événement politique tel qu'un embargo, une réforme fiscale ou de nouveaux règlements écologiques affectera-t-il la viabilité du projet?

Risques liés à la planification politique — Si la politique est sujette à la ratification législate, sera-t-elle approuvée? Le niveau de conformité à une directive politique quelconque sera-t-il complet ou partiel? Les coûts de mise en œuvre seront-ils conformes aux prévisions? Le niveau de rentabilité sera-t-il conforme aux projections?

Évaluation et quantification du risque

La prise de conscience du risque représenté par une situation ne constitue que la première étape. Comment quantifier le risque identifié pour une situation incertaine? Quantifier le risque, c'est déterminer toutes les valeurs possibles d'une variable de risque et la vraisemblance relative de chacune. Supposons que la situation incertaine envisagée soit l'issue d'un jeu de pile ou face. Vous pouvez lancer la piece autant de fois qu'il le faut pour étabir l'égalité des probabilités des issues possibles. Vous pouvez aussi calculer ce résultat mathématiquement, par application de simples notions élémentaires de probabilités et statistiques.

Dans la plupart des situations réelles, il n'est pas possible de recourir à l'expérience, comme dans le cas de pile ou face, pour calculer le risque. Comment calculer la courbe de formation probable associée à l'introduction d'un nouvel équipement? Vous pouvez vous reférer à vos expériences passées; une fois le matériel sur le marché, l'incertitude disparait. Il n'este aucune formule mathématique apte à déterminer le risque associé aux issues possibles. Vous devez évaluerré risque sur la base des informations dont vous disposez.

Si vous pouvez calculer le risque comme dans une situation de pile ou face, il s'agit d'un risque de nature objective. Personne ne niera l'exactitude de votre quantification. La plupart des quantifications de risque sont cependant une question de jugement personnel. Vous ne disposez pas nécessairement d'informations complètes sur la situation, elle ne peut être réiterée comme le jet d'une piece de monnaie, ou elle peut être trop complexe pour produit une réponse sans équivoque. La quantification est alors subjective, et votre évaluation n'obtiendra pas nécessairement l'approbation de tous.

Les évaluations subjectives sont susceptibles de varier en fonction des informations supplémentaires éventuellesment obtenues sur la situation. Lorsque l'approche est subjective, vous nevez toujours vous demander s'il existe d'autres informations utiles à votre évaluation. Si oui, que vous en couterait-il de les atteir? Dansquelle mesure exigeraient-elles la modification de l'évaluation que vous avez déjà faite? Dansquelle mesure cette modification affecterait-elle les résultats finaux de votre modele?

Description du risque avec une distribution de probabilités

Si vous avez quantifié un risque, par détermination des issues possibles et de la probabilité associée à chacune, vous pouvez en faire la synthèse à l'aide d'une distribution de probabilités. Les distributions de probabilités offrent une méthode de presentation du risque quantifié d'une variable. RISKOptimizer et @RISK (le compagnon de simulation Excel utilisé par RISKOptimizer) y font appel pour déscrire les valeurs incertaines de vos feuilles de calcul Excel et pour enprésenter les résultats. Il existe plusieurs formes et types de distributions, décrivant chacune une plage de valeurs possibles et la probabilité de chacune. La forme de distribution normale (« courbe en cloche » traditionnelle) est généralement connue. Il en existe cependant toute une variété, des distributions uniformes et triangulaires aux formes plus complexes des distributions gamma et de Weibull.

Tous les types de distribution font appel à un ensemble d'arguments pour spécifique une plage de valeurs réelles et distribution de probabilités. La distribution normale, par exemple, utilise une moyenne et un écart type comme arguments. La moyenne définit la valeur autour de laquelle la courbe en cloche sera centrée, et l'écart type, la plage de valeurs autour de la moyenne. RISKOptimizer propose plus de 30 types de distribution pour déscriè les valeurs incertaines des feuilles de calcul Excel.

Modélisation de l'incertitude dans RISKOptimizerizer

Vouse seul étes en mesure de bien comprendre les problèmes et situations que vous souhaitez analyser. S'ils sont sujets au risque, RISKOptimizer s'associe à Excel pour vous aider à en creator un modele complet et logique.

Un des plus grands avantages de RISKOptimizer est qu'il vous permet de travailler dans le contexte de creation de modele standard familier de Microsoft Excel. RISKOptimizer œuvre de concert avec votre modele Excel, pour modéliser l'incertitude tout en conservant les fonctionnalités ordinaires du tableau. Si vous savez comment créé des modles Excel, RISKOptimizer vous donne maintainant la possibilité de les modifier, en toute simplicité, pour y inclure l'incertitude.

Variables

Les variables sont les éléments de base de vos feuilles Excel que vous avez identifiés comme les ingrédents importants de votre analyse. La modalisation d'une situation financière, par exemple, peut faire intervenir les variables Ventes, Coûts, Revenues ou Bénéfices, tandis que celle d'une situation géologique impliquera plutôt des variables telles que Profondeur du gissement, Épaisseur du filon houiller, Porosité, etc. À chaque situation ses variables propres, qu'il vous revient d'identifier. Dans une feuille de calcul typique, les variables libellent les lignes ou les colonnes. Par exemple :

Certaines ou incertaines

Si vous connaissiez les valeurs que prendront vos variables dans le cadre temporel de votre modele, il s'agit devariables certaines ou, dans le jargon des statisticiens, « déterministes ». Au contraire, si ces valeurs sont inconnues, les variables sont qualifiées d'incertaines, ou « stochastiques ». Il faut alors déscrire la nature de leur incertitude. L'opération s'effectue à l'aide de distributions de probabilités, qui indiquent à la fois la plage des valeurs possibles de la variable (du minimum au maximum) et la probabilité de réalisation de chaque valeur. Dans RISKOptimizer, les variables et les valeurs des cellules incertaines se définissent sous forme de fonctions de distribution de probabilités. Par exemple :

RiskNormal(100;10)

RiskUniform(20;30)

RiskExpon(A1+A2)

RiskTriang(A3/2,01;A4;A5)

Indépendantes ou dépendantes

Ces fonctions de « distribution » se configuent dans les cellules et les formules d'une feuille de calcul comme n'importe qu'elle autre fonction Excel.

Outre certaines ou incertaines, les variables d'un modele peuvent etre « independantes » ou « dépendantes ». Une variable independante est indifférente à toutes les autres variables du modele. Par exemple, dans un modele financier évaluant la profitabilityd''une récolte agricole, vous pourriez inclure une variable incertaine appelée Précipitations. On peut supposer sans trop d'incertitude que d'autresvariables du modele, telles que le prix de la récolte et le coût de l'engrais, seraient sans incidence sur les précipitations. La variable Précipitations est donc une variable independante.

Par opposition, une variable dépendante est déterminée, en tout ou en partie, par une ou plusieurs autres variables du modele. Par exemple, la variable Rendement du modele considéré dépendrait probablement de la variable indépendante Précipitations. S'il pleut trop ou pas assez, le rendement est faible. S'il pleut à peu pres normalement, le rendement peut se situer dans une fourchette comprise entre le dessous et le dessus de la moyenne. D'autres variables peuvent également affecter le rendement des cultures (Température, Pertes dues aux insectes, etc.)

Lors de l'identification des valeurs incertaines de votre feuille de calcul Excel, vous doivent déterminer si vos variables sont indépendantes ou dépendantes. Les fonctions DEPC et INDEPC de RISKOptimizer permitter d'identifier les deux types. Il est extrémement important d'identifier correctement les relations de dépendance entre les variables. Le modele risquerait sinon de produit des résultats insensés. Si, par exemple, vous omettiez la relation entre les variables Précipitations et Vendement, RISKOptimizer pourrait très bien désirir une valeur BASSE pour les précipitations et une valeur élevée pour le rendement, ce qui serait naturellement absurde.

Analyse d'un modele avec simulation

Une fois introduites les valeurs incertaines dans les cellules de la feuille de calcul, vous disposez d'une feuille de calcul Excel que RISKOptimizer peut analyser.

Simulation

RISKOptimizer recourt à la simulation, parfois appelée simulation Monte Carlo, pour rendre compte de l'incertitude en cours d'optimisation. En ce sens, la simulation désigne la méthode par laquelle la distribution des issues possibles résultat de l'exécution, par l'ordinateur, de calculs repétés de la feuille de calcul, sur la base, à chaque fois, d'un ensemble de valeurs différentes, sélectionnées au hasard dans les distributions de probabilités introduites dans les valeurs et formules des cellules. L'ordinateuressaie en somme toutes les combinaisons valables des variables en entrée pour simuler toutes les issues possibles, comme si on analysait tout à la fois des centaines ou même des milliers de scenarios hypothétiques!

Qu'entend-on par « la simulation essaire toutes les combinaisons valables des valeurs de variables d'entrée »? Imaginons un modele limite à deux variables en entrée. Si ces variables ne presentent aucun degré d'incertitude, une valeur possible unique peut etre identifiée pour chacune. Les deux valeurs déterminées peuvent etre combinées par les formules de la feuille pour calculer les résultats recherches (valeur certaine ou déterministe). Par exemple, si les variables en entrée certaines sont les suivantes :

$$ \text {R e v e n u s} = 1 0 0 $$

$$ \mathrm {C o u t s} = 9 0 $$

alors le résultat

$$ \text {B e n e f i c e s} = 1 0 $$

est calculé par Excel à partir de

$$ \text {B e n e f i c e s} = 1 0 0 - 9 0 $$

Il n'existe qu'une combinaison des valeurs de variable en entrée, car il n'existe qu'une valeur possible pour chaque variable.

Considérons maintain une situation représentant un certain degré d'incertitude dans les deux variables en entrée. Par exemple :

$$ \begin{array}{l} \text {R e v e n u s} = 1 0 0 \text {o u} 1 2 0 \ \text {C o u t s} = 9 0 \text {o u} 8 0 \ \end{array} $$

donne deux valeurs pour chaque variable d'entrée. Lors de la simulation, RISKOptimizer considère toutes les combinaisons possibles de ces valeurs afin de calculer les valeurs possibles du résultat, Bénéfices.

Les quatre combinaisons suivantes sont possibles :

$$ \begin{array}{l} \text {B e n e f i c e s} = \text {R e v e n u s - C o u t s} 1 0 = 1 0 0 - 9 0 \ 2 0 = 1 0 0 - 8 0 \ 3 0 = 1 2 0 - 9 0 \ 4 0 = 1 2 0 - 8 0 \ \end{array} $$

Étant calculée à partir de variables incertaines, la variable Béniçices l'est aussi.

Fonctionnement de la simulation

Dans RISKOptimizer, la simulation exécuté deux opérations distinctes :

sélection d'ensembres de valeurs pour les fonctions de distribution de probabilités introduites dans les cellules et les formules de la feuille de calcul
recalculate de la feuille de calcul Excel en fonction des nouvelles valeurs

La sélection des valeurs est appelée « échantillonnage », et chaque calcul de la feuille de calcul, « iteration ». RISKOptimizer génére les distributions de sortie par consolidation des résultats à valeur unique de toutes les iterations.

Chapitre 9 : Et aussi…

Ajout de contraintes 193

Contraintes plages. 194

Contraintes fermes - personalisées 195

Contraintes d'iteration ou de simulation. 196

Contraintesouples 196

Fonctions de pénalité 197

Entrée d'une fonction de pénalité 197

Visualisation des effets d'une fonction de pénalité entrée. 198

Visualisation des pénalités appliquées. 199

Entree de contraintes couples dans la feuille de calcul. 199

Autres exemples de fonctions de pénalité 200

Utilisation des fonctions de pénalité 201

Problèmes à buts multiples 202

Accélération du processus 203

Mode d'exécution de l'optimisation RISKOptimizer 205

Sélection 205

Croisement 205

Mutation. 207

Remplacement. 207

Contraintes 207

Ajout de contraintes

Les problèmes réalisistes représentent souvent des contraintes à respecter dans la recherche de solutions optimales. Ainsi, dans l'exemple du didacticiel relat à la recherche de conception du transformateur le moins onéreux, l'une des contraintes est que le transformateur doit rester froid et ne doit pas émettre plus de 0,16 watts/cm².

Un scenario qui satisfait à toutes les contraintes d'un modele est qualifié de solution viable ou « valable ». Il est parfois difficile de couver de solutions viables pour un modele, et encore plus de solution optimale viable : dans les cas, notamment, où le problème est particulièrement complexe et où il n'existe que quelques solutions viables, ou dans ceux où le problème est spécifique à outrance (trop de contraintes, ou contraintes en conflit les ones avec les autres) et où il n'existe donc aucune solution viable.

Il existe trois grands types de contraintes : les contraintes plages, ou plages min-max imposées aux cellules ajustables, les contraintes fermes, dont le respect est obligatoire, et les contraintes souples que l'on désire respecter autant que possible mais pour lesquelles on est prét à accepter le compromis en vue d'une importante amélioration de pertinence.

Contraintes plages

Les contraintes fermes les plus simples sont celles imposées aux variables elles-mêmes. En fixant une certaine plage pour chaque variable, on limite le nombre global de solutions possibles, au bénéfice d'une recherche plus efficace. Les valeurs Min et Max se définissant dans le volet Plages de cellules ajustables de la fenêtre Modèle. Elles indiquent à RISKOptimizer la plage de valeurs acceptables pour chaque variable.

RISKOptimizer n'essaie que les valeurs comprises entre 0 et 100 000 pour les cellules spécifiées.

Un second type de contrainte ferme imposée aux variables est intégré dans chacune des méthodes de résolution de RISKOptimizer (recette, ordre, groupement, etc.). Par exemple, si l'on ajuste les variables selon la méthode de résolution budget, RISKOptimizer est soumis à la contrainte ferme de n'essayer que les ensembles de valeurs dont le total représentée une même somme. À l'image du paramètre de plage, cette contrainte ferme réduit le nombre de scénarios possibles à soumettre à la recherche.

L'option entiers de la boîte de dialogue Modèle représentée aussi une contrainte ferme, en ce qu'elle limite les essais de RISKOptimizer aux seules valeurs entières (1, 2, 3, etc.), à l'exclusion des nombres réels (1,34,2,034,etc.) lors de l'ajustement des valeurs de variable.

Contraintes fermes - personalisées

Les contraintes extérieures aux contraintes de variables RISKOptimizer se définit dans la boite de dialogue Paramètres de contrainte.

REMARQUE: Comme l'évolution dans la nature, la puissance de résolution d'un algorithme génétique tient principalement à sa capacité d'exploration libre de nombreuses combinaisons de solutions vraisemblables, avec prédilection naturelle à l'égard des更好地. Interdire à RISKOptimizer ne fût-ce que de regarder les solutions non conformes à nos exigences, c'est handicaper, potentiellement, le processus d'optimisation de l'algorithmé génétique.

Il est toujours plus simple pour RISKOptimizer de tracer des solutions conformes aux contraintes fermes si le scenario initial de la feuille de calcul satisfait lui-même à ces contraintes. RISKOptimizer dispose ainsi d'un point de départ dans l'espace des solutions valables. En l'absence de scenario conforme aux contraintes, RISKOptimizer devra être executé au départ d'un scenario initial quelconque et il fera de son besoin pour identifier ceux qui satisfont aux contraintes.

Contraintes d'iteration ou de simulation

Les contraintes fermes imposées à RISKOptimizer peuvent être évaluées 1) à chaque iteration d'une simulation pour une solution itérative (contrainte d'« itération ») ou 2) en fin de simulation (contrainte de « simulation »).

Une contrainte d'iteration est une contrainte évaluée à chaque iteration d'une simulation executée pour une solution itérative donnée. Si une iteration produit des valeurs contraires à la contrainte ferme, la simulation s'arrête (et la solution itérative est rejetée) et la recherche de solution itérative suivante et sa simulation correspondante commence.

Une contrainte de simulation se spécifie en tant que statistique de simulation pour une cellule de tableau : Moyenne de A11>1000, par exemple. Dans ce cas, la contrainte est évaluée en fin de simulation. Une contrainte de simulation, par opposition à une contrainte d'iteration, ne cause jamais l'arrêt de la simulation avant son exécution complète.

Contraintes souples

Forcer un programme à ne rechercher que les solutions conformes à toutes les contraintes peut aboutir à l'absence de solutions viables. Il est souvent plus utile de-disposer d'une solution approximativement viable, ou les contraintes ne sont pas nécessairement toutes satisfaites à la perfection.

Plutôt que d'imposer des « contraintes fermes » dont le respect doit être assure, la configuration de « contraintes couples » définit les contraintes que RISKOptimizer s'efforcera de satisfaire. Les contraintes couples sont plus réalisistes et elles permettent à RISKOptimizer d'essayer beaucoup plus d'options. Dans le cas d'un problème soumis à de nombreuses contraintes (ou il n'este pas beaucoup de solutions possibles qui satisferaient à toutes les exigences), l'algorithmé génétique de RISKOptimizer est beaucoup plus susceptibles de trouver la meilleure solution possible s'il lui est possible d'évaluier les solutions presque conformes aux contraintes.

Quand les contraintes concernent des buts conceptuels, tels que « produit deux fois plus de fourchettes que de couteaux », il est rarement important d'y satisfaire en toute précision : rundout si l'obtention d'un programme de production parfaitement équilibré imposait un processus d'optimisation exigeant toute une journée ! En l'occurrence, une bonne solution au problème, presque conforme à la contrainte (40 % de fourchettes, 23 % de couteaux et 37 % de cuillers, par exemple), serait plus acceptable que le gaspillage de toute une journée pour arriver, peut-être, à la conclusion qu'il n'y a pas de solutionisable qu'il est impossible de satisfaire à toutes les contraintes.

Fonctions de pénalité

Les fonctions de pénalité facilitent la mise en œuvre de contraintes couples dans Excel. Plutôt que d'interdire strictement à RISKOptimizerer la considération de certaines valeurs dans la recherche de solutions, on permet l'exploration de ces valeurs « incorrectes » mais on pénalise en conséquence les solutions qu'elles produit. Par exemple, un problème peut impliquer la recherche du moyen de distribution de biens le plus efficace, compte tenu du fait qu'on ne dispose que de trois camions. Un modèle plus précis inclurait une fonction de pénalité qui reconnaïtrait un plus grand nombre de camions mais qui augmenterait substantiellement le coût du résultat. Les fonctions de pénalité se définissent dans la boîte de dialogue Paramètres de contrainte, ou directement dans le modele moyonnant l'avout de formules qui les représentent.

Entrée d'une fonction de penalité

RISKOptimizer propose a fonction de pénalité par défaut, affichée des les premières étapes de définition d'une contrainte couple. Une formule Excel valable quelconque peut cependant être utilisée pour calculer l'importance de la pénalité à appliquer lorsque la contrainte couple n'est pas satisfaite. Une fonction de pénalité ainsi entraee doit inclure le mot-clé écart, pour représentier le dépassement absolu de la limite de la contrainte. Au terme d'une simulation de solution iterative, RISKOptimizer vérifie si la contrainte couple a été respectée. Si non, la valeur de l'écart est introduite dans la formule de pénalité pour calculer la pénalité à appliquer à la statistique de simulation de la cellule cible minimisée ou maximisée.

La pénalité s'ajoute à la statistique calculée pour la cellule cible ou s'en soustrait, de manière à la rendre moins « optimale ». Ainsi, si Maximum est sélectionné dans le champ But d'optimisation de la boîte de dialogue Modèle RISKOptimizer, la pénalité est déduite de la statistique calculée pour la cellule cible.

Visualisation des
effets d'une
fonction de
pénalité entrée

RISKOptimizer s'accompagne d'une feuille de calcul Excel intitulée PENALITE.XLS, utile à l'évaluation des effets de différentes fonctions de pénalité sur les contraintes souples et les résultats de cellule cible.

Visualisation des penalités appliquées

Entrée de contraintes couples dans la feuille de calcul

Cette feuille de calcul permet la sélection, dans un modèle, d'une contrainte couple dont on désire analyser les effets. On peut ensuite changer la fonction de pénalité pour voir comment elle mappera une valeur spécifique pour la contrainte couple non satisfait dans une statistique pénalisée particulière de la cellule cible. Par exemple, si la contrainte couple est A10<100, on pourrait consulter PENALITE.XLS pour voir ce que serait la valeur cible si une valeur de 105 était calculée pour la cellule A10.

Lorsqu'une pénalité est appliquée à la cellule cible sous l'effet d'une contrainte couple non satisfaite, Suivi RISKOptimizer permit de visualiser l'importance de cette pénalité. Les valeurs des pénalités figurent aussi dans le Journal d'optimisation créé, facultativement, après l'optimisation.

Les fonctions de pénalité peuvent aussi être introduites directement dans la feuille de calcul. Une fonction de pénalité booléenne affecte une pénalité définie à tout scenario non conforme à la contrainte spécifiée. Par exemple, si la valeur de la cellule B1 (offre) doit être au moins égale à celle de la cellule A1 (demande), on pourrait définir cette fonction de pénalité dans une autre cellule : =SI(A1>B1; -1000; 0). Si le résultat de cette cellule était ajouté à la statistique de la cellule cible, chaque fois que RISKOptimizer produit une solution non conforme à la contrainte (offre non conforme à la demande), la statistique de la cellule cible maximisée serait réduite d'une valeur de 1 000 par rapport au résultat reel. Toute solution contraire à la contrainte produit une valeur inférieure pour la statistique de la cellule cible, au point que RISKOptimizer finirait par éliminer naturellement ces organismes.

Un autre type de fonction, à échelle de pénalité, pénalise plus exactement la solution en fonction de son degré de non conformité par rapport à la contrainte. Cette fonction convient généralement moins à la réalité des choses, car une solution où l'offre ne répond pas tout à fait à la demande vaudrait mieux qu'une solution où elle y serait juste inférieure. Une simple fonction d'échelle de pénalité calcule la différence absolue entre la valeur cible de la contrainte et sa valeur réelle. Par exemple, dans ce même exemple où A1 (la demande) ne doit pas dépasser B1 (l'offre), on pourrait appliquer la fonction de pénalité suivante : =SI(A1>B1; (A1-B1)^2; 0). Ce type de fonction de pénalité mesure la proximity de satisfaction d'une contrainte et exagère la différence en l'élevant au carré. La pénalité varie ainsi en fonction de la gravité de la violation de la contrainte.

Autres exemples de fonctions de pénalité

Supposons par exemple un modele de production ou l'une des contraintes est que la quantité de bois utilisée doit être égale à celle de plastique. Cette contrainte est satisfaite lorsque « QteBois » = « QtePlastique ». Pour rechercher les solutions qui incluent une même quantité des deux matériaux, on create une fonction de pénalité défavorable aux solutions éloignées du but. La formule « =ABS(QteBois-QtePlastique) » calcule la différence absolue (non négative) entre la quantité de bois et celle de plastique utilisée. La fonction ABS() produit la même valeur de pénalité si QteBois est supérieure de 20 unités à QtePlastique ou que QtePlastique est inférieure de 20 unités à QteBois. Lors de l'optimisation du modele, le but est de minimiser la moyenne des résultats de simulation pour cette différence absolue.

Supposons que nous imposions只不过, comme contrainte, que la quantité de bois doit être deux fois supérieure à celle de plastique. La fonction de pénalité deviendrait alors :

$$ = A B S (Q t e B o i s - Q t e P l a s t i q u e ^ {*} 2) $$

Une autre contrainte possible serait que la quantité de bois doit être au moins deux fois supérieure à celle de plastique. L'à où l'exemple précédent produitait une pénalité s'il y avait trop de bois, celui-ci ne s'intéresse qu'à la quantité minimale de bois : si QteBois est 10 fois supérieure à QtePlastique, aucune pénalité ne doit être appliquée. La fonction de pénalité applicable s'exprimerait ainsi :

$$ = \mathrm {S I} (\text {Q t e B o i s} < \text {Q t e P l a s t i q u e} ^ {} 2; \mathrm {A B S} (\text {Q t e P l a s t i q u e} ^ {} 2 - $$

$$ \begin{array}{c} \text {Q t e B o i s}); 0) \end{array} $$

Si Q'teBois est au moins deux fois supérieure à Q'tePlastique, la fonction de pénalité renvoie 0. Sinon, elle indique de combien la valeur Q'teBois est inférieure à deux fois Q'tePlastique.

Une fois définies, les fonctions de pénalité appelées à déscriè les contraintes couples du modele peuvent être combinées à la formule de cellule cible ordinaire pour obtenir une formule de cellule cible sous contrainte. Dans l'exemple illustré ci-dessous, si la cellule C8 calculé le coût total d'un projet et les cellules E3:E6 contiennent cinq fonctions de pénalité, on peut introduire dans la cellule C10 une formule telle que =SOMME(C8; E3:E6).

On cree une cellule qui ajoute les contraintes au total et on minimise la moyenne des résultats de la simulation pour cette cellule.

On ajoute ainsi les pénalités de la colonne E au coût de C8 pour obtenir une fonction de coût sous contrainte ou pénalité dans C10. Remarquez que s'il s'agissait d'un problème de maximisation, on soustrairait,只不过 que d'additionner, les pénalités de la cellule cible originale. Lors de l'utilisation de RISKOptimizer, on sélectionne simplement cette cellule sous contrainte, C10, comme cellule cible dont la statistique de simulation doit être optimisée.

Lorsque RISKOptimizer essaire d'optimiser une statistique sous contrainte pour la cellule cible, les fonctions de pénalité tendent à forcer la recherche vers les scénarios conformes aux contraintes. RISKOptimizer finit ainsi par produit des solutions qui apportent de bonnes solutions au problème et qui satisfont ou presque à toutes les contraintes (valeurs de pénalité proches de 0).

Problèmes à buts multiples

Le champ de cellule cible de RISKOptimizer n'admet qu'une cellule. Il n'en est pas moins possible de résoudre le problème pour plusieurs en créé une formule qui combine deux buts en un. Considerons, par exemple, un expert en polymère à la recherche d'une matière à la fois souple et robuste. Son modèle calcule la résistance, la souplesse et le poids qui résultataisent d'une formule donnée de combinaisons chimiques. Les quantités de chaque ingréductient sont les variables ajustables du problème.

Comme oncherche à maximiser la robustesse de la matière (cellule S3) mais aussi sa souplesse (cellule F3), on peut définir dans une nouvelle cellule la formule = (S3 + F3) . Cette cellule devient la nouvelle cellule cible. Plus sa valeur est élevée, plus la solution globale est bonne.

Si la souplesse est plus importante que la robustesse, la formule de la cellule cible pourrait devenir = (S3 + (F3^*2)) . De cette façon, les scénarios qui accroissant la souplesse d'une certaine valeur seront比较好 vus (meilleure « cote » de pertinence) que ceux qui augmentent la robustesse de la même valeur.

Pour maximiser la robustesse d'une matière (cellule S5) tout en minimisant son poids (cellule W5), on creerait une nouvelle cellule dotée de la formule suivante : =(S5^2)-(W5^2). Cette formule produit une valeur supérieure pour les structures à la fois robustes et légères, moindre pour les structures faibles et lourdes et également moyenne pour les scénarios de structures faibles mais légères ou robustes mais lourdes. Cette nouvelle cellule servirait de cible, avec maximisation de la moyenne pour satisfaire les deux objectifs.

Accélération du processus

L'utilisation de RISKOptimizer pour la résolution d'un problème fait appel, à la fois, à la bibliothèque RISKOptimizer de routines complilées pour gérer le processus et à la fonction d'évaluation de feuille de calcul d'Excel pour examiner les différents scénarios. Une grande partie du temps consacre à l'opération tient en fait au recalcul de la feuille par Excel. Différentes approches permettent d'accélérer le processus d'optimisation RISKOptimizer et celui du recalcul d'Excel.

La vitesse de RISKOptimizer est directement liée à celle du processeur de l'ordinateur. Ainsi, un Pentium/200 est environ deux fois plus rapide qu'un Pentium/100. Autrement dit, RISKOptimizer peut évaluer deux fois plus d'essais pendant une même période de temps.

Différentes conditions d'arrêt de simulation peuvent aussi influencer les choses. Il vaut toujours mistrés procéder aux premiers tests d'un modele sous un faisible nombre fixe d'iterations par simulation. Une fois établie la bonne performance du modele et de ses contraintes, on désisira de laisser RISKOptimizer déterminer le nombre optimal d'iterations à chaque simulation en configurant l'option Arrêt sur convergence réelle ou Arrêt sur convergence projetée. L'arrêt sur convergence projetée produit des optimisations plus rapides que l'arrêt sur convergence réelle.

Sous la condition d'arrêt de simulation sur convergence réelle ou projetée, une valeur de paramètre Tolerance plus élevé évite l'exécution d'iterations inutiles sans affecter significativement les statistiques de la simulation. Attention, cependant, à ne pas régler la tolérance trop haut : les résultats de la simulation en seraient instables.

Évitez de retracer la fenêtre. Le trace de graphiques et l'affichage de chiffres à l'écran prend du temps, parfois même plus de la moitié du temps nécessaire à l'optimisation! Les diagrammes ou les graphiques présents sur la feuille de calcul ralentissent considérablement le temps de recalcul. Pour éviter le tracage Excel en cours de résolution d'un problème par RISKOptimizer, on désactivera l'options Actualiser l'affichage dans la boîte de dialogue Modèle de l'optimiseur ou on réduira la feuille Excel. L'accélération du processus sera évidente sur la barre d'état.

Dès le moment où RISKOptimizer a plus ou moins converge sur une solution et que la meilleure solution n'est plus améliorée depuis un certain temps (1 000 derniers essais, par exemple), l'accroissement du taux de mutation peut permettre à RISKOptimizer d'élargir sa recherche只想 que de continuer à raffiner ses solutions dans la population actuelle à l'aide, principalement, du croisement. L'utilitaire Suivi RISKOptimizer permet d'accroître ce taux de mutation, à travers la commande Paramètres de population.

Les plages de cellules ajustables plus étroites réduisent la zone de recherche de RISKOptimizer et peuvent par conséquent accélérer le processus. On veillera cependant à prévoir suffisamment d'espace pour assurer l'exploration de toutes les solutions réalisistes.

Mode d'exécution de l'optimisation RISKOptimizer

Cette section décrit plus spécifiquement la manière dont les algorithmes d'optimisation de RISKOptimizer s'exécutent.

REMARQUE: Il n'est pas nécessaire de maîtriser cette information pour utiliser RISKOptimizer.

La technologie des algorithms génétiques de RISKOptimizerizer (méthodes de résolutions recette et ordre, etc.) repose pour la plupart sur les travaux académiques réalisés ces 10 dernières années dans le domaine des algorithms génétiques. La plupart des méthodes de résolution descendantes inclues dans RISKOptimizerizer et les fonctionnalités de groupes multiples de cellules ajustables, de recul, de strategie et de probabilité sont toute fois unique à RISKOptimizerizer.

RISKOptimizer repose sur une approche de régime permanent. Cela peut dire qu'un seul organisme est remplaced à la fois,只不过 que toute une « génération ». Cette technique s'est avérée équivalente ou même supérieure à la méthode de remplacement générationnel. Pour déterminer le nombre équivalent de « générations » exécutées par RISKOptimizer, il suffit de diviser le nombre d'essayis individuels explorés par la taille de la population.

Sélection

Lorsqu'un nouvel organisme doit être créé, deux parents sont choisis dans la population actuelle. Les organismes dont les cotes de pertinence sont plus élevées ont plus de chances d'être choisisies comme parents.

Dans RISKOptimizer, le choix des parents s'effectue selon un mécanisme de rang. Contrairement à certains systèmes d'algorithmes génétiques, où la probabilité qu'un parent soit sélectionné à la reproduction est directement proportionnelle à sa pertinence, l'approche par rang présente une courbe de probabilité de selection plus lisse. On évite ainsi que lesbons organismes ne dominent complètement l'évolution dés le début du processus.

Craisement

Comme chaque méthode de résolution ajusté les variables de différentes manières, RISKOptimizer applique une routine de croissement différente optimisée selon le type de problème considéré.

La méthode recette fondamentale exécuté le croisement selon une routine de croisement uniforme :只不过 que de couper la liste de variables en un scenario donné à un certain point et de Traitser chacun des deux blocs ainsi formés (croisement à « un point » ou « double point »), deux groupes sont formés par selection aléatoire d'éléments. Les croisements conventionnels à x points risquent d'influencer la recherche en raison de la position étrangère des variables, alors que la méthode de croisement uniforme préserve vraisemblablement mistroux le schéma et peut produit n'importe quel schéma au départ des deux parents.

croissement simple point - le croissement sélectionné aléatoirement un point et l'organisme est coupé en deux

croissement uniforme - un % donné de l'organisme est selectionné aléatoirement

La méthode de résolution ordre effectue le croisement selon un algorithme similaire à l'opérateur décrit dans le guide Handbook of Genetic Algorithms de L. Davis: elle sélectionne aléatoirement les éléments d'un parent, trouve leur place dans l'autre parent et copie les éléments restants dans le second parent, dans le même ordre que celui dans lequel ils figuraient dans le premier. On préserve ainsi une partie des sous-ordres des parents originaux tout en en créé quelques nouveaux.

Mutation

À l'image du croisement, les méthodes de mutation sont adaptées à chacune des méthodes de résolution. La méthode recette fondamentale execute la mutation par considération individuelle de chaque variable. Un nombre aléatoire compris entre 0 et 1 est génééré pour chacune des variables de l'organisme et, si une variable recoit un nombre inférieur ou égal au taux de mutation (0,06, par exemple), elle est mutée. Un algorithme exclusif déterminé automatiquement l'importance et la nature de la mutation. La mutation d'une variable implique son remplacement par une valeur aléatoire (comprise dans la plage min-max applicable).

Pour préserver toutes les valeurs originales, la méthode de résolution ordre effectue la mutation par permutation des positions de certaines variables dans l'organisme. Le nombre de permutations augmente ou diminuée proportionnellement à l'accroissement ou à la réduction du taux de mutation (de 0 à 1).

Replacement

Comme RISKOptimizer applique une méthode de remplacement par rang只不过 que de remplacement générationnel, les organismes les moins performants sont toujours replacés par le nouvel organismé créé par selection, croissement et mutation, indépendamment de sa « cote » de pertinence.

Contraintes

Les contraintes fermes sont executées selon la technologie de « recul » exclusive de Palisade. Si un nouveau descendant est contraire à certaines contraintes imposées de l'extérieur, RISKOptimizer revient à l'un des parents et change l'enfant jusqu'à ce qu'il soit conforme à l'espace de solution admis.

Annexe A : Automatisation de RISKOptimizer

RISKOptimizer est assorted d'un langage macro intégral qui permet l'élaboration d'applications personnalisées tirant parti de ses capacités. Les fonctions personnalisées de RISKOptimizer sont exploitables en VBA pour la configuration et l'exécution d'optimisations et l'affichage de leurs résultats. Pour plus de détails sur cette interface de programmation, voir le document d'aide Kit du développement RISKOptimizer, accessible à travers le menu d'aide de RISKOptimizer.

Annexe B : Dépannage / Questions-Réponses

Dépannage / Questions-Réponses

Vous trouvrez dans cette section la response aux questions souvent posées au sujet de RISKOptimizer. ÀpRES l'avoir consultée, si vous n'y trouvrez pas la question, le problème ou la suggestion appropriée, prenez contact avec le service d'assistance Palisade à l'un des numéroes indiqués au premier chapitre de ce manuel.

Q: Pourquoi m'est-il difficile d'obtenir une réponse valable de RISKOptimizerizer?
R: Vérifiez que votre boîte de dialogue RISKOptimizer est bien configurée. La plupart des problèmes rencontres tiennent à la définition des variables. Chaque groupe de cellules ajustables doit être exclusif : aucune cellule ou plage de cellules ne peut être traitée sous plus d'une méthode de résolution.
Q: RISKOptimizer peut-il gérer des concepts ou des catégories plutilot que de simples valeurs numériques?
R: RISKOptimizer gère, indirectement, toutes les formes de données : les nombres n'en sont que les symboles. Employez une table de recherche dans Excel pour traduire vos entiers en chaînes de texte et vice-versa. RISKOptimizer ( comme tous les autres programmes informatiques) neTRAITE, en soi, que des valeurs numériques, mais votre interface peut utiliser ces valeurs pour représenter et afficher n'importe quelles chaînes.

Q: Alors que je configure mes boîtes de dialogue de la même manière et que je laïsse RISKOptimizer tourner pendant la même durée, j'obtiens parfois des solutions différentes. Pourquoi?
R: Comme dans la sélection naturelle du monde biologique, l'algorithmie génétique de RISKOptimizer ne suit pas toujours la même voie lors de la recherche de solutions (à moins que vous n'utilisiez une racine de nombres aléatoires fixe). Ironiquement, c'est cette « imprévisibilité » qui permet à RISKOptimizer de résoudre plus de types de problèmes et, souvent, de produit deaillesures solutions que les techniques conventionnelles. Le moteur d'algorithmes génétiques de RISKOptimizer ne se limite pas à executer une série de commandes préprogrammées, ou à insérer des valeurs dans une formule mathématique. Ilessaie efficacement de nombreux scénarios hypothétiques aléatoires simultanés, pour raffiner ensuite la recherche au moyen de nombreux opérateurs de « survie du plus apte » également porteur d' éléments aléatoires.
Q: Pourquoi la meilleure solution trouvée ne change-t-elle pas?
R: Vous avez peut-etre spécifié une mauvaise cellule cible dans la boîte de dialogue Modèle de RISKOptimizer. RISKOptimizer considère cette cellule vierge et la valeur ne change pas, faute de formule. Pour remédier à ce problème, ouvre la boîte de dialogue Modèle de RISKOptimizer et scélectionnez une cellule cible appropriée, qui reflète ajustement la qualité ou non de chaque solution possible. Une cellule cible appropriée contient une formule qui dépend (directement ou indirectement) des variables que RISKOptimizer ajuste (les cellules ajustables).
Q: Certains cellules de mon modele de feuille de calcul contiennent les symboles « ### ## »
R: Si la cellule est trop petite pour afficher son contenu intégral, elle affiche plusieurs signes ###. Accroissez la taille de la cellule.

Q: RISKOptimizer fonctionne bien mais n'existe-t-il pas de moyen simple d'obtenir de plusieurs résultats?

R: Pouvez-vous assouplir les contraintes de votre problème, y compris les plages de variables? Remplacez certaines de vos contraintes fermes par des contraintes couples, avec fonctions de pénalité (voir Ajout de contraintes au chapitre 9 : Et aussi...) Trop de restrictions à la liberté de RISKOptimizer pour ne l'empêcher d'explorer certains espaces de possibités susceptibles de produit de更好地 résultats. N'oubliez pas que plus RISKOptimizer explore de possibités, plus il aura de chances de trouver la solution optimale. Pour d'autres idées sur la manière d'affiner RISKOptimizer, voir le chapitre 9 : Et aussi...

Plus RISKOptimizer peut examiner de scénarios, plus il est apte à produit de bons résultats. Pour accélérer le traitement, désactivez l'option d'actualisation de l'affichage « à chaque recalcul »

Annexe C : Ressources complémentaires

Ressources complémentaires

La liste représentée ci-dessous propose une sélection de documentation relative aux algorithms génétiques et à la vie artificielle [en angeais]. L'astérisque (*) identifie les ouvrages préféres de Palisade.

Livres

Magazines et bulletins d'information

• Advanced Technology for Developers (monthly newsletter). Jane Klimasauskas, Ed., High-Tech Communications, 103 Buckskin Court, Sewickley, PA 15143 [phone]
• AI Expert (monthly magazine). Larry O'Brien, Ed., 600 Harrison St., San Francisco, CA 94107 [phone]. *Bien que AI Expert ne soit plus publié depuis le printemps 1995, ses ancients numérios contiennent de nombreux articles intéressants. Miller-Freeman, San Francisco.
• Applied Intelligent Systems (bimonthly newsletter). New Science Associates, Inc. 167 Old Post Rd., Southport, CT 06490 [phone]
• Intelligence (monthly newsletter). Edward Rosenfeld, Ed., PO Box 20008, New York, NY 10025-1510 [phone]
• PC AI Magazine (monthly magazine). Joseph Schmuller, Ed., 3310 West Bell Rd., Suite 119, Phoenix, AZ 85023 [phone]
• Release 1.0 (monthly newsletter). Esther Dyson, Ed., 375 Park Avenue, New York, NY 10152 [phone]
• Sixth Generation Systems (monthly newsletter). Derek Stubbs, Ed., PO Box 155, Vicksburg, MI, 49097 [phone]

Introduction à la simulation

Si vous découvert la simulation ou que vous souhaitezapprofondir vos connaissances,les ouvrages et articles suivants peuvent se révélure utiles:

Références techniques à la simulation et aux techniques Monte Carlo

Si vous souhaitez approfondir vos connaissances en matière de simulation, techniques d'échantillonnage et théorie statistique, les ouvrages suivants peuvent se révérer utiles :

• Iman, R. L., Conover, W.J. "A Distribution-Free Approach To Inducing Rank Correlation Among Input Variables": Commun. Statist.-Simula. Computa.(1982) 11(3), 311-334
• Law, A.M. et Kelton, W.D. Simulation Modeling and Analysis: McGraw-Hill, New York, NY, 1991,1982.

Rubinstein, R.Y. Simulation and the Monte Carlo Method: John Wiley et Sons, New York, NY, 1981.

Références techniques aux techniques d'échantillonnage Hypercube latin

Si vous souhaitez-obtenir des informations sur la technique relativement nouvelle de I'echantillonnage Hypercube latin, les sources suivantes peuvent se révêler utiles :

Exemples et études de cas faisant appel à la simulation

Si vous souhaitez examiner des études de cas démontrant l'utilisation de la simulation dans le cadre de situations réelles, consultez les ouvrages suivants:

Hertz, D.B. et Thomas, H. Practical Risk Analysis - An Approach Through Case Histories: John Wiley et Sons, New York, NY, 1984.

	Pour tous autres détails concernant un terme particulier, voir l'index RISKOptimizer au chapitre suivant.
AlGORITHM	Méthode mathématique de résolution pas à pas d'un certain type de problème. Tous les programmes informatiques reposent sur la combinaison de nombres algorithmes.
AlGORITHM génétique	Procédure d'amélioration des résultats d'une opération par essai répété de plusieurs solutions possibles et reproduction et mélange des éléments des valeurs solutions. Le processus est inspiré de celui de l'évolution biologique naturelle, avec survie et reproduction du plus apte. Il ressemble d'ailleurs très fort à ce processus.
AlGORITHM par escalade	Procédure d'optimisation partant d'un scenario donné et procédant par répétition, à petits pas, dans la direction qui l'améliore le plus. Les algorithms par escalade sont rapides et simples, mais ilsprésentment deux inconveniens. Le premier est qu'il n'est pas toujours facile de追寻 la direction de la meilleure amélioration. Ensuite, les algorithms escaladent généralement la colline la plus proche, ou maximum local. La technique échoue ainsi dans la recherche du maximum global d'un problème difficile.
Aplissement	Mesure de la forme d'une distribution, plate ou culminante. Plus la valeur d'aplatsissement est élevé, plus la distribution est culminante. Voir Asymétrie
Asymétrie	Mesure de la forme d'une distribution. L'asymétrie indique le degré de dissymétrie dans une distribution. Les distributions asymétriques comportent un plus grand nombre de valeurs d'un côté de la valeur culminante ou valeur probable : une queue est beaucoup plus longue que l'autre. Une asymétrie nulle (0) indique une distribution symétrique, tandis qu'une asymétrie négative révèle une distribution désaxée vers la gauche et une asymétrie positive, une dissymétrie vers la droite. Voir Aplissement
Barre d'état	Barre figurant au bas de la fenêtre Excel, indicatrice de l'activité courante de RISKOptimizer.
Boîte de dialogue	Fenêtre d'un écran d'ordinaire dans laquelle l'utiliseur est invité à fournir l'information demandée. RISKOptimizer préSENTe deux grandes boîtes de dialogue : Modèle et Cellules ajustables.
Cellule	La cellule est l'unité élémentaire de la feuille de calcul, dans laquelle les données sont stockées. Chaque feuille de calcul Excel peut compter jusqu'à 256 colonnes et 16 000 lignes, pour un total de plus de 4 millions de cellules.
Cellule ajustable	Cellule de tableau dont la valeur peut être ajustée par RISKOptimizer dans le but d'optimiser la valeur de la cellule cible. Une cellule ajustable est une valeur variable. Elle doit toujours contérer une valeur numérique simple,只不过 qu'une équation.
Cellule cible	Cellule de la feuille de calcul dont on peut minimier ou maximier la valeur. Cette cellule est identifiée dans la boîte de dialogue Modèle de RISKOptimizer (commande Définition du modele ou icône Modèle de RISKOptimizer).
Centile	Incréement des valeurs dans un groupe de données. Les centiles divisent les données en 100 parts égales, contenant chacune un pour cent des valeurs totales. Le 60° centile, par exemple, est la valeur de l'ensemble par rapport à laquelle 60 % des valeurs sont inférieures et 40 %, supérieures.
Champ	Unité élémentaire destinée à l'entrée de données. Suivant son type, un champ peut receivevoir du texte, des images ou des valeurs numériques. La plupart des champs des boîtes de dialogue de RISKOptimizer invite l'utilisateur à indiquer l'emplacement de cellules de tableau ou à préciser les options de comportement de RISKOptimizer.
Croiissement	Dans le contexte génétique, le croisement est un échange de matériel génétique équivalent entre chromatides homologues lors de la méiose. Dans RISKOptimizer, le terme croisement désigne l'équivalent informatique de ce concept, où l'échange entre les variables produit de nouvelles combinaisons de scénarios.
Contraintes	Les contraintes sont les conditions qui dévaient (contraintes souples) ou doivent (contraintes fermes) être satisfaites pour qu'un scenario soit jugé valable.
Contraintes fermes	Contraintes obligatoires. Par exemple, les plages des variables d'un problème de type recette sont des contraintes fermes. Une variable de plage comprise entre 10 et 20 ne peut jamais représentater une valeur inférieure à 10 ou supérieur à 20. Voir aussi contraintes souples.

Contraintes couples

Les contraintes qui ne doivent pas obligatoirement être respectées de manière rigoureuse peuvent être définies comme contraintes couples只不过 que fermes. On spécifie alors une fonction de pénalité dans RISKOptimizer ou on ajoute cette fonction à la fonction de pertinence de la cellule cible.

Il vaut généralement mistrés que les contraintes soient couples. La raison en est que : 1) RISKOptimizer résout généralement plus rapidement les problèmes sous contraintes couples et 2) un modele sous contraintes couples trouve souvent une très bonne solution presque parfaitement conforme aux contraintes couples et donc plus intéressante qu'une solution moinsonne même si conforme aux contraintes fermes.

Déterministe

Terme indiquant l'absence d'incertitude dans une valeur ou variable donnée.

Distribution de probabilités dans laquelle n'importe qu'elle valeur compte entre le minimum et le maximum est possible (probabilité finie).

Voir Distribution discrete

Distribution cumulative

Ensemble de points dont chacun representation une distribution de probabilités intégrale commençant à la valeur minimale etaboutissant à la valeur associée de la variable aléatoire.

Voir Distribution cumulative de fréquences, Distribution de probabilités

Distribution cumulative de fréquences

Terme désignant les distributions cumulatives en entrée et de sortie de RISKOptimizer. Une distribution cumulative se construit par cumul de la fréquence (ajout progressif de hauteurs de barres) sur la plage d'une distribution de fréquence. Une distribution cumulative peut être une courbe « à pente inclinée vers le haut », dans laquelle la distribution décrit la probabilité d'une valeur inférieure ou égale à une valeur variable quelconque. Elle peut aussi être « inclinée vers le bas », lorsque la distribution décrit la probabilité d'une valeur supérieure ou égale à une valeur variable quelconque.

Voir Distribution cumulative

Distribution de fréquence

Terme correct désignant les distributions de probabilités de sortie et les histogrammes en entrée (HISTOGRM) de RISKOptimizerizer. Une distribution de fréquence se construit à partir des données, moyonnant l'organisation des valeurs en classes et la représentation de la fréquence de réalisation dans une classe qualconque par la hauteur de la barre. Cette fréquence correspond à la probabilité.

Distribution de probabilités

Distribution de probabilités ou fonction de densité de probabilité est le terme statistique correct désignant une distribution de fréquence construite à partir d'un ensemble de valeurs infiniment grand, où la

taill des classes est infinitésimale.

Voir Distribution de fréquence

Distribution de probabilités dans laquelle seul est possible un nombre fini de valeurs discrètes compris entre le minimum et le maximum. Voir Distribution continue

Écart type

Mesure de la dispersion des valeurs d'une distribution, égale à la racine carree de la variance.
Voir Variance

Échantillon aléatoire

Valeur可以选择 dans une distribution de probabilités décrivant une variable aléatoire. Cet échantillon est prélevé au hasard selon un « algorithme » d'échantillonnage. La distribution de fréquence construite à partir d'un grand nombre d'échantillons aléatoires prélevés par un tel algorithme se rapproche étroitement de la distribution de probabilités pour laquelle l'algorithmie a été conscience.

Essais

Processus par lequel RISKOptimizer génére une valeur pour chaque variable du problème, puis recalcule le scenario en vue de son évaluation.

Fonctions

Dans Excel, une fonction est une formule prédéfinie qui prend une valeur, effectue une opération et renvoie une valeur. Excel propose des centaines de formules intégrées (« SOMME », par exemple), pour une économie de temps et d'espace. Par exemple,只不过 que de taper A1+ A2+ A3+ A4+ A5+ A6, on tapera SOMME(A1:A6) et on obtienda, rapidement, le même résultat.

Fonction de pénalité

Équation de feuille de calcul que RISKOptimizer peut utiliser pour pénaliser les scénarios non conformes à certains critères. Les fonctions de pénalité seront à minimier les effets secondaires des scénarios ou à atteindre de multiples objectifs. Contrairement à une contrainte ferme, une fonction de pénalité admet l'exploration de solutions non conformes : elle « pénalise » simplement ces solutions pour que l'évolution de la population s'en écarte. Les pénalités booléennes sont de type « oui » ou « non »: elles imposent la même pénalité à toutes les solutions non conformes. Les échelles de pénalité sont plus souples, en ce que leur action est proportionnelle à l'importance de la violation.

Fonction de pertinence

Formule de calcul de la qualité ou non d'une solution proposée à un problème donné. L'expression désigne souvent le champ de l'algorithmé génétique par analogie à la sélection biologique. La conception exacte d'une fonction de pertinence est essentielle à l'utilisation d'un algorithmé génétique pour la résolution d'un problème. Un résultat de simulation de cette fonction de pertinence devient le but ou la valeur cible à optimiser.

Génération	Dans le domaine des algorithms génétiques, chaque population totalement nouvelle de solutions « descendants » est une nouvelle « génération ». Certaines routines d'algorithmie génétique accouplant tous les membres d'une population en même temps, pour creer une toute nouvelle « génération » d'organismes descendants venant replacer la population précédente. RISKOptimizer évalue et remplace只想 un organisme à la fois (par rang). Le terme « génération » n'est donc pas utilisé dans sa documentation. L'approche de RISKOptimizer, dite de régime permanent, est tout aussi efficace que le remplacement générationnel.
Génotype	En biologie, constitution génétique d'un individu. Le terme fait généralement liérence à la somme totale des gènes de l'individual. Dans l'étude des AG, le génotype sert à déscrie le « chromosome » artificiel évalué comme solution possible au problème.
Groupe de cellules ajustables	Chaque ensemble de variables, assorted de la manière dont il doit être traité, constitue un groupe de cellules ajustables. RISKOptimizeriste tous les groupes de cellules ajustables dans le volet réservé aux variables de la boîte de dialogue Modèle. Cette architecture permet l'élaboration et la description de problèmes complexes sous la forme de groupes divers de cellules ajustables.
Hypercube latin	Technique d'échantillonnage stratifié relativement neuve utilisée dans la modélisation par simulation. Contrairement aux techniques de type Monte Carlo, les techniques d'échantillonnage stratifié tendent à forcer la convergence d'une distribution échantillonnée en moins d'échantillons. Voir Monte Carlo
Itération	Désigne un recalcul du modele de l'utilisateur durant une simulation. Une simulation comprend de nombreux recalculs ou iterations. À chaque itération, toutes les variables incertaines sont échantillonnées une fois selon leur distribution de probabilités, et le modele est recalculated sur la base des valeurs échantillonnées. Aussi connu sous le terme d'essai de simulation.
Maximum global	Plus grande valeur possible d'une fonction donnée. Les fonctions ou les modèles complexes peuvent avoir de nombreux maxima locaux mais un seul maximum global.
Maximum local	Plus grande valeur possible d'une fonction donnée dans une plage donnée de valeurs. Un maximum local existe à un ensemble de valeurs de variables d'une fonction si une légère variation de la valeur d'une variable ou de toutes produit un moindre résultat de la fonction. (Comparator avec maximum global).

Méthode déresolution

RISKOptimizer propose six méthodes de résolution, reposant chacune sur un algorithme adapté au type de problème considéré. Pour chaque ensemble de variables séLECTIONnées dans un problème, l'utilisateur doit avoir la méthode de résolution à utiliser. Les six méthodes proposées sont les suivantes : groupement, ordre, recette, budget, projet et programme.

Mini-solveur

jargon Programme logiciel peu élaboré de recherche des entrées qui produit une sortie désirée par une combinaison de techniques de programmation linéaire ou d'algorithmes élémentaires d'escalade. Les mini-solveurs procédent souvent « au pifomètre», puis raffinent leur réponse pour arriver à une solution « locale »只不过 que « globale »

Modèle

Aux fins de ce manuel, un modele est une representation numérique, dansExcel,d'une situation reelle.

Moments élevés

Les moments élevés sont des statistiques de distribution de probabilités. Le terme désigne généralement l'asymétrie et l'aplaisissement, soit le troisième et le quatrième moment, respectivement. Les premier et deuxieme moments sont, respectivement, la moyenne et l'écart type. Voir Asymétrie, Aplaisissement, Moyenne, Écart type

Monte Carlo

Désigne la méthode traditionnelle d'échantillonnage de variables aléatoires dans la modélisation par simulation. Les échantillons sont sélectionnés au hasard sur la plage de la distribution, nécessitantès lors de nombreux échantillons pour la convergence des distributions hautement asymétriques ou à queue étalée. Voir Hypercube latin

Moyenne

La moyenne d'un ensemble de valeurs est la somme de toutes les valeurs de l'ensemble, divisée par le nombre total des valeurs qu'il contient. Synonyme : valeur probable

Mutation

Dans le monde biologique, la mutation génétique est la source de variation nécessaire à une sélection naturelle efficace. De même, un algorithme génétique recourt aux techniques de mutation pourmaintenir la diversité d'une population de scénarios possibles.

Optimisation	Processus de recherche de valeurs de variables en vue de la maximisation (valeur la plus grande possible) ou de la minimisation (valeur la plus petite possible) de la sortie. L'optimisation par résolution d'équation est simple pour les fonctions à variation lisée et variables peu nombreuses. Elle est cependant extrémement difficile dans le cas de nombreux problèmes réels. Ces problèmes complexes exigent généralement un mécanisme de recherche. RISKOptimizer utilise un mékanisme de recherche par optimisation basé sur un algorithme génétique.
Organisme	Bloc de mémoire d'une population qui stocke un ensemble de valeurs de variables (scENARIO).
Phenotypes	En biologie, trait observable d'un individu, issu de l'interaction des gènes et de l'interaction entre les gènes et le milieu. Dans l'étude des AG, le phénytme sert à déscrire les variables ou « gènes » individuels dont se compose une solution complète ou un « chromosome ». Voir Génotype
Plages	Dans RISKOptimizer : L'utilisateur définit la plage, soit la valeur la plus et la moins elevée que RISKOptimizer peut essayer lors de l'ajustement d'une certaine variable. Bien qu'une plage ne soit pas nécessaire à la résolution d'un problème, sa définition limite les possibilités et concentre donc la recherche effectuee par RISKOptimizer. Dans Excel : Bloc de cellules contiguës d'une feuille de calcul, défini par la cellule supérieure gauche et la cellule inférieure droite (A5:C9 déscrit par exemple une plage de 15 cellules).
Population	Ensemble compte de scenarios que RISKOptimizer garde en mémoire pour la génération de nouveaux scenarios. RISKOptimizer conserve une population de solutions possibles pour chaque groupe de cellules ajustables d'un système.
Probabilité	Grandeur par laquelle on mesure la vraisemblance de réalisation d'une valeur ou d'un événement. Elle peut être mesurée à partir de données de simulation, sous forme de fréquence, par le calcul du nombre de réalisations de la valeur ou de l'évenement divisé par le nombre total de réalisations. Ce calcul renvoie une valeur comprise entre 0 et 1 qui, multipliee par 100, est alors convertie en pourcentage. Voir Distribution de fréquence, Distribution de probabilités

Racine / générateur de nombres aléatoires

AlGORITHM régissant le choix des nombres aléatoires, généralement compris entre 0 et 1. Ces nombres aléatoires correspondant aux échantillons prélevés dans une distribution uniforme à valeur minimum de 0 et maximum de 1. Ils constituent la base d'autres routines les convertissant en échantillons prélevés des types de distribution spécifique.

Voir Échantillon aléatoire, Racine

Scenario

Ensemble de valeurs des variables d'un modele de feuille de calcul.
Chaque scenariorepresentede plus souvent une solution possible.

Simulation

Technique selon laquelle un modele, tel qu'une feuille de calcul Excel, est calculé à de nombreuses reprises sur la base de différentes valeurs en entrée, dans le but d'obtenir une représentation complète de tous les scénarios susceptibles de se produit dans une situation incertaine.

Solution

Un système contient de nombreuses variables en entrée qui produit une sortie. Dans RISKOptimizer, une « solution » représentée plus souvent l'une des combinaisons possibles de variables只不过 que la meilleure combinaison.

Stochastique

Synonyme de risqué, incertain.
Voir Risque, Dététerministe

Survie du plus apte

Concept selon lequel les organismes比较好 adaptés à leur milieu sont plus susceptibles de vivre suffisamment longtemps pour se reproductive et repandre leurs gènes dans la génération suivante d'une population.

Variable dépendante

Variable tributaire, dans une certaine mesure, des valeurs d'autres variables du modele considere. La valeur d'une variable dependante incertaine peut etre calculée dans une equation en tant que fonction d'autresvariables incertaines du modele. Elle peut aussi etre tirée d'une distribution en fonction du nombre aléatoire corréle à un nombre aléatoire utilisé pour prélever un échantillon de variable indépendante.

Voir Variable independante

Variable independante

Variable non tributaire des valeurs d'aucune autre variable du modele considere. La valeur d'une variable independante incertaine est déterminée par le prélevement d'un échantillon dans la distribution de probabilités appropriée. L'échantillon est prélevé independament de tout autre échantillon aléatoire prélevé pour les autres variables du modele.

Voir Variable dépendante

Valeur probable

La valeur ou le mode probable représenté la valeur le plus frequentlyenment rencontres dans un ensemble de valeurs. Dans un historiogramme et une distribution de résultats, il s'agit de la valeur centrale de la classe ou barre indiquant la probabilité la plus élevé.

Index

A

Ajouter - Ajout de contraintes 111

algorithme, definition 149

Apprende RISKOptimizer 14

arrêt d'optimisation 52

Arrêt sur convergence projetée 124

Arrêt sur convergence réelle 123

B

barred'etat 129,135,217

bases de données 157

boîte de dialogue Modèle 91

Boite de dialogue Modèle 43

But d'optimisation 44, 92

C

capital génétique 171

cellule cible 30,44,92,218

cellulesajustables 44,95

Centile 28,93,218

Cible 93

Commande Paramètres d'application 131

Commande Soluteur de contraintes 132

conditions arrêt de simulation 54

conditions d'arrêt 122

contraintes mode d'exécution 203

contraintesfermes 48,112

croisement mode d'exécution 201

D

Désinstallation de RISKOptimizer 11

didacticiel 14

distributions de probabilités 18, 29

E

entières 96

escalade 151

exampie 156

utilisationSolveur 154

exampie d'allocation budgétaire 67

exampie d'alphabetisation 87

exampie d'équilibrage de portefeuille 79

exampie d'équilibre chimique 69

exampie d'ordonnancement multigamme 77

exampie de composition de portefeuille 81

exampie de planificateur de classes 71

exampie de selection publicitaire 75

exampie de voyageur de commerce 85

F

fenetre Progression 129

Fichier Lisezmoi 14

fonction de pertinence 37, 92

fonctions de pénalité

description 193

exemplles 196

utilisation 197

G

générations pourquoipas? 201

graphiques 57,136

J

journal des données de simulation 55

M

methode de remplacement 203

méthode de résolution budget
description	102
exemple	67, 75, 81
méthode de résolution groupement
description	100
exemple	79
méthode de résolution ordre
exemple	77, 85
méthode de résolution programme
description	104
exemple	71
méthode de résolution recette
description	99
exemple	69, 87
Méthode Simplex	155
méthodes de résolution
budget	102
exemple	67, 75, 81
en tant que contraintes	190
groupement	100
exemple	79
ordre
exemple	77, 85
programme	104
exemple	71
recette	99
exemple	69, 87
minutes	122
modèles continus	154
modéliser l'incertitude	4

0

opérateur génétique	108
Opérateurs	108, 109
opérateurs génétiques	109
optimisation définition	19
méthodes	149
options Optimisation	122
options Simulation	123

P

Palisade Corporation	9
paysage de solutions	151

problèmes
combinatoires 159
linéaires 155
problèmes à buts multiples 198
processus d'optimisation par simulation 28

R

recul 203
RISKOptimizer
Didacticiel 14
qu'est-ce que...? 17
routine de sélection 201
routines GRG 154

S

solution globale
vs solution locale 154
solution locale
vs solution globale 154
Solveur 154
Solveur Excel 154
specifications techniques 201
Suivi 57, 135
onglet Diversité 142
onglet Journal 139
onglet Options d'arrêt 143
onglet Population 141
onglet Progression 136
onglet Synthese 138
Suivi RISKOptimizer 57, 135

T

taux de croissement 138, 170
fonction 106
taux de mutation 138
fonction 107
mode d'exécution 203

U

Utiliser la même racine de nombres aléatoires à chaque simulation 118

V

Valeurs 96

vitesse, amélioration 199
